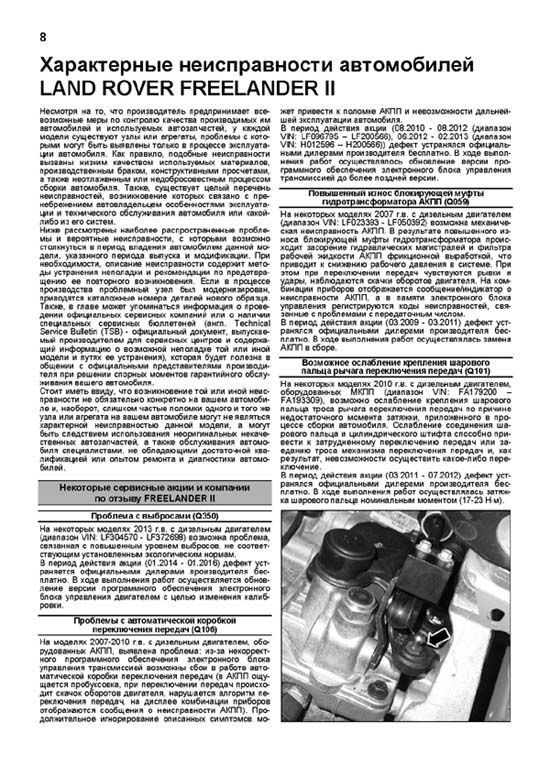

| Книга 1 |
|
Идентификация
3
|
|
Идентификационный номер автомобиля
3
|
|
Расположение номеров агрегатов
4
|
|
Технические характеристики двигателей, устанавливавшихся на Land Rover Freelander II
5
|
|
Сокращения
6
|
|
Общие инструкции по ремонту
6
|
|
Точки установки гаражного домкрата и лап подъемника
6
|
|
Основные параметры автомобиля
7
|
|

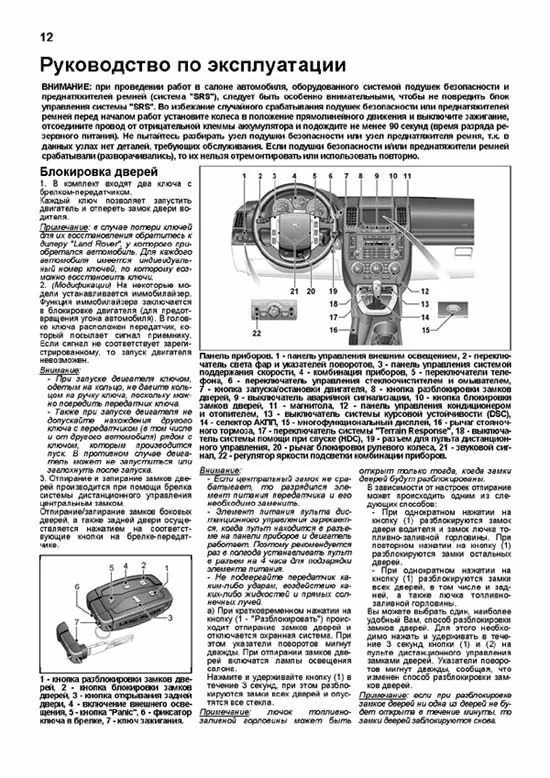

Руководство по эксплуатации
8
|
|
Блокировка дверей
8
|
|
Противоугонная система
9
|
|
Одометр и счетчик пробега
10
|
|
Тахометр
10
|
|
Указатель количества топлива
10
|
|
Указатель температуры охлаждающей жидкости
10
|
|
Индикаторы комбинации приборов
11
|
|
Индикатор низкого уровня топлива
11
|
|
Часы
12
|
|
Многофункциональный дисплей
13
|
|
Стеклоподъемники
13
|
|
Световая сигнализация на автомобиле
14
|
|
Адаптивная система света фар (AFS)
15
|
|
Регулировка положения фар (модели с ксеноном)
15
|
|
Система коррекции положения фар
15
|
|
Регулировка яркости подсветки комбинации приборов
15
|
|
Внутреннее освещение салона автомобиля
15
|
|
Капот
16
|
|
Лючок топливно-заливной горловины
16
|
|
Управление стеклоочистителями и омывателями
16
|
|
Регулировка положения рулевого колеса
17
|
|
Управление зеркалами
17
|
|
Сиденья
18
|
|
Обогреватель сидений
19
|
|
Система индивидуальных настроек
19
|
|
Ремни безопасности
20
|
|
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS
21
|
|
Розетки для подключения дополнительных устройств
22
|
|
Люк
22
|
|
Отопитель и кондиционер
23
|
|
Магнитола - основные моменты эксплуатации
25
|
|
Система помощи при парковке
28
|
|
Система поддержания скорости
28
|
|
Управление автомобилем с АКПП
29
|
|
Антиблокировочная система тормозов (ABS)
30
|
|
Система экстренного торможения (EВА)
30
|
|
Система распределения тормозных усилий (EBD)
30
|
|
Система курсовой устойчивости (DSC) и противобуксовочная система (ЕTC)
30
|
|
Стояночный тормоз
31
|
|
Особенности трансмиссии моделей 4WD
31
|
|
Система помощи при спуске (HDC)
31
|
|
Система "Terrain Response"
32
|
|
Советы по вождению в различных условиях
32
|
|
Буксировка автомобиля
33
|
|
Буксировка прицепа
34
|
|
Запуск двигателя
34
|
|
Неисправности двигателя во время движения
36
|
|
Запасное колесо, домкрат и инструменты
37
|
|
Поддомкрачивание автомобиля
37
|
|
Замена колеса
38
|
|
Замена на "докатку"
38
|
|
Ремонт колеса
38
|
|
Рекомендации по выбору шин
39
|
|
Проверка давления и состояния шин
40
|
|
Замена шин
41
|
|
Особенности эксплуатации алюминиевых дисков
41
|
|
Замена дисков колес
41
|
|
Индикаторы износа накладок тормозных колодок
41
|
|
Каталитический нейтрализатор и система выпуска
41
|
|
Проверка и замена предохранителей
41
|
|

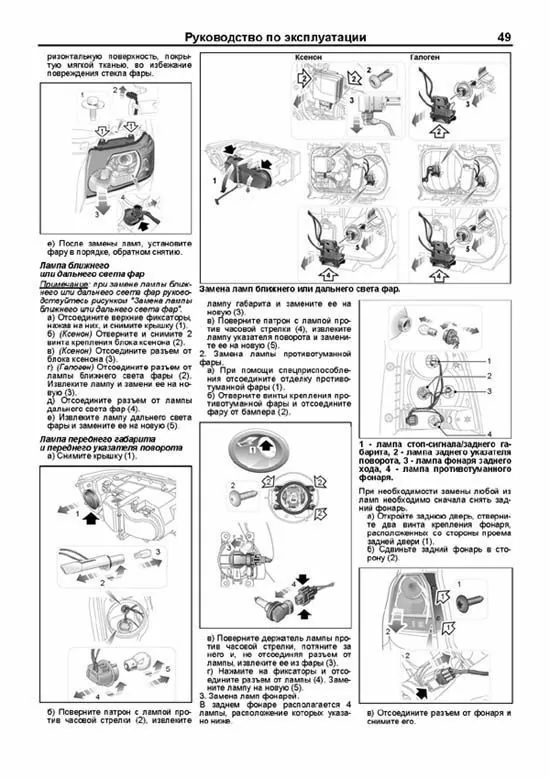

Замена ламп
44
|
|

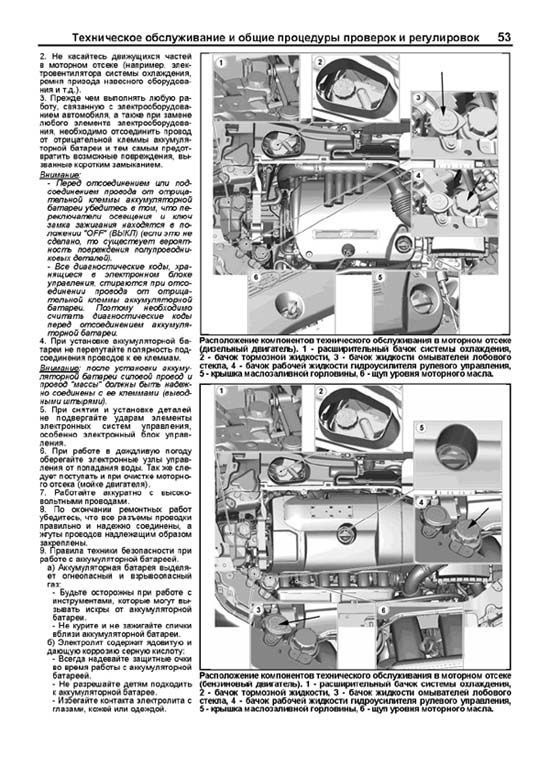

Техническое обслуживание и общие проверки и регулировки
47
|
|
Интервалы обслуживания
47
|
|
Правила выполнения работ в моторном отсеке
48
|
|
Моторное масло и фильтр
50
|
|
Охлаждающая жидкость
51
|
|
Воздушный фильтр
53
|
|
Салонный фильтр
53
|
|
Топливный фильтр
53
|
|
Удаление воды из топливного фильтра (дизельный двигатель)
54
|
|
Удаление воздуха из топливопроводов (дизельный двигатель)
55
|
|
Проверка состояния аккумуляторной батареи
55
|
|
Свечи зажигания (бензиновый двигатель)
57
|
|
Проверка давления конца такта сжатия
57
|
|
Проверка разрежения во впускном коллекторе (бензиновый двигатель)
58
|
|
Проверка угла опережения зажигания (бензиновый двигатель)
59
|
|
Проверка частоты вращения холостого хода
59
|
|
Ремень привода навесных агрегатов
59
|
|
Проверка и замена тормозных колодок
60
|
|
Проверка уровня и замена масла в МКПП
60
|
|
Проверка уровня и замена рабочей жидкости АКПП
61
|
|
Проверка уровня масла в раздаточной коробке
62
|
|
Замена масла в заднем редукторе
62
|
|
Замена рабочей жидкости в муфте подключения заднего моста
62
|
|
Проверка уровня тормозной жидкости
63
|
|
Проверка уровня рабочей жидкости усилителя рулевого управления
63
|
|
Бензиновый двигатель Механическая часть
64
|
|
Технические данные двигателя
64
|
|
Симптомы неисправностей двигателя
65
|
|
Описание
66
|
|
Компоненты блока цилиндров
67
|
|
Компоненты головки блока цилиндров
70
|
|
Коленчатый вал, крышка коренных подшипников и компоненты масляного поддона
75
|
|
Компоненты привода ГРМ
77
|
|
Проверка тепловых зазоров в приводе выпускных клапанов
77
|
|
Регулировка тепловых зазоров в приводе выпускных клапанов
78
|
|
Прокачка гидравлических толкателей на автомобиле
78
|
|
Крышка головки блока цилиндров
78
|
|
Цепь привода ГРМ
80
|
|
Крышка корпуса цепи привода ГРМ
82
|
|
Корпус цепи привода ГРМ
83
|
|
Головка блока цилиндров
84
|
|
Распределительные валы
86
|
|
Силовой агрегат
86
|
|
Нижний гаситель колебаний двигателя
89
|
|
Левая опора двигателя
89
|
|
Правая опора двигателя
90
|
|
Верхний гаситель колебаний двигателя
90
|
|
Задний сальник коленчатого вала
90
|
|
Передний сальник коленчатого вала
91
|
|
Пластина привода гидротрансформатора
91
|
|
Шестеренчатый привод ГРМ и навесных агрегатов двигателя
91
|
|
Ремень привода навесных агрегатов
91
|
|
Промежуточный ролик ремня привода навесных агрегатов
91
|
|
Натяжитель ремня привода навесных агрегатов
92
|
|
Кронштейн крепления привода ГРМ и навесных агрегатов
93
|
|
Регулировка положения кронштейна крепления привода ГРМ и навесных агрегатов
94
|
|
Ведущий шкив ремня привода навесных агрегатов
94
|
|
Передний сальник вала привода авесных агрегатов
94
|
|
Задний сальник вала привода навесных агрегатов
95
|
|
Корпус шестеренчатого механизма привода ГРМ и навесных агрегатов
95
|
|
Промежуточная шестерня привода ГРМ и навесных агрегатов
96
|
|

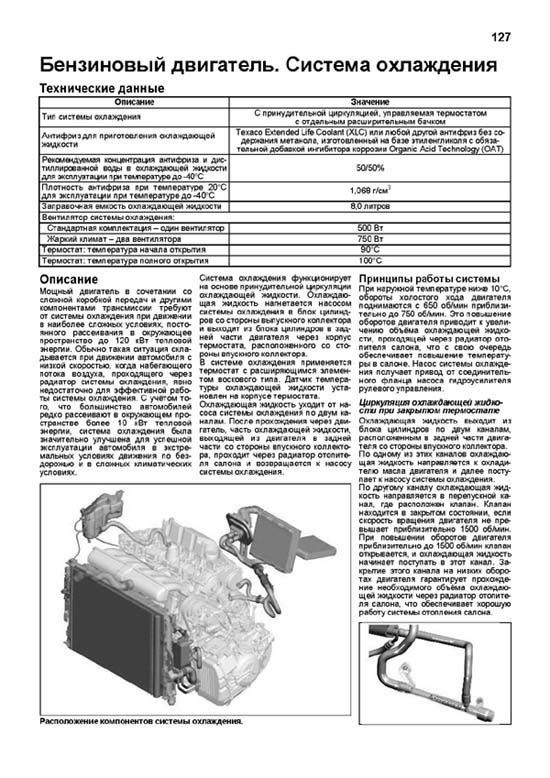

Бензиновый двигатель Система охлаждения
97
|
|
Технические данные
97
|
|
Описание
97
|
|
Меры предосторожности
99
|
|
Проверка уровня и замена охлаждающей жидкости
99
|
|
Проверка отсутствия утечек охлаждающей жидкости
99
|
|
Насос системы охлаждения
99
|
|
Вентилятор системы охлаждения
100
|
|
Радиатор
100
|
|
Термостат
101
|
|
Расширительный бачок
102
|
|
Датчик низкого уровня охлаждающей жидкости
103
|
|
Электронный блок управления вентилятором
103
|
|
Бензиновый двигатель Система смазки
104
|
|
Технические данные
104
|
|
Описание
104
|
|
Моторное масло и фильтр
105
|
|
Охладитель масла
105
|
|
Масляный поддон
106
|
|
Масляный насос
107
|
|
Топливная система бензинового двигателя
108
|
|
Технические данные
108
|
|
Описание
108
|
|
Проверка давления в топливной системе
108
|
|
Топливный аккумулятор и топливные форсунки
108
|
|
Корпус дроссельной заслонки
109
|
|
Электронный блок управления топливным насосом
110
|
|
Модуль топливного насоса в сборе с датчиком уровня топлива
110
|
|
Дополнительный датчик уровня топлива
110
|
|
Труба заливной горловины
110
|
|
Топливный бак
111
|
|
Моменты затяжки резьбовых соединений
113
|
|
Электронная система управления бензиновым двигателем
114
|
|
Описание
114
|
|
Датчики
115
|
|
Принципы работы системы
125
|
|
Датчик положения распределительного вала
127
|
|
Датчик положения коленчатого вала
127
|
|
Датчик температуры охлаждающей жидкости
127
|
|
Передний датчик детонации
127
|
|
Задний датчик детонации
127
|
|
Датчик давления топлива в топливном аккумуляторе
128
|
|
Датчик абсолютного давления во впускном коллекторе
128
|
|
Датчик массового расхода воздуха
128
|
|
Кислородный датчик после каталитического нейтрализатора
128
|
|
Кислородные датчики до каталитического нейтрализатора
128
|
|
Педаль акселератора
128
|
|
Электронный блок управления двигателем
129
|
|
Система диагностирования
129
|
|
Моменты затяжки резьбовых соединений
149
|
|
Бензиновый двигатель Система снижения токсичности
150
|
|
Бензиновый двигатель Система впуска воздуха и выпуска ОГ
152
|
|
Корпус воздушного фильтра
152
|
|
Впускной коллектор
153
|
|
Выпускной коллектор
154
|
|
Система выпуска отработавших газов
155
|
|
Электрооборудование бензинового двигателя
157
|
|
Дизельный двигатель Механическая часть
159
|
|
Технические данные двигателя
159
|
|
Симптомы неисправностей двигателя
159
|
|
Описание
160
|
|
Блок цилиндров
161
|
|
Привод ГРМ
167
|
|
Головка блока цилиндров и крышка распределительных валов
169
|
|
Крышка распределительных валов
174
|
|
Ремень привода ГРМ
176
|
|
Передние крышки ремня привода ГРМ
178
|
|
Шкив коленчатого вала
179
|
|
Промежуточный ролик ремня привода навесных агрегатов двигателя
179
|
|
Натяжитель ремня привода навесных агрегатов
179
|
|
Ремень привода навесных агрегатов
180
|
|
Головка блока цилиндров
180
|
|
Распределительные валы
182
|
|
Проверка установки фаз газораспределения
182
|
|
Сальник распределительного вала
182
|
|
Силовой агрегат
183
|
|
Нижняя опора двигателя
186
|
|
Левая опора двигателя
186
|
|
Правая опора двигателя
186
|
|
Верхний гаситель колебаний двигателя
187
|
|
Маховик
187
|
|
Пластина привода гидротрансформатора
187
|
|
Передний сальник коленчатого вала
187
|
|
Задний сальник коленчатого вала
188
|
|
Корпус балансирных валов
188
|
|
Измерение зазора в корпусе балансирных валов
189
|
|
Дизельный двигатель Система охлаждения
191
|
|
Технические данные
191
|
|
Описание
191
|
|
Меры предосторожности
194
|
|
Проверка уровня и замена охлаждающей жидкости
194
|
|
Проверка отсутствия утечек охлаждающей жидкости
194
|
|
Насос системы охлаждения
195
|
|
Вентилятор
195
|
|
Радиатор
196
|
|
Перепускной патрубок системы охлаждения со встроенным термостатом
197
|
|
Расширительный бачок
198
|
|
Электронный блок управления вентилятором системы охлаждения
198
|
|
Датчик низкого уровня охлаждающей жидкости
198
|
|
Дизельный двигатель Система смазки
199
|
|
Технические данные
199
|
|
Описание
199
|
|
Моторное масло и фильтр
200
|
|
Проверка давления моторного масла
200
|
|
Масляный поддон
201
|
|
Держатель масляного поддона
201
|
|
Масляный насос
202
|
|
Маслоохладитель
202
|
|
Топливная система дизельного двигателя
203
|
|
Технические данные
203
|
|
Описание
203
|
|
Топливная форсунка
210
|
|
Топливный насос высокого давления
211
|
|
Топливный аккумулятор
212
|
|
Корпус дроссельной заслонки
213
|
|
Электронный блок управления топливным насосом
214
|
|
Замена топливного фильтра
214
|
|
Топливный бак и топливный насос
214
|
|
Моменты затяжки резьбовых соединений
214
|
|
Электронная система управления дизельным двигателем
215
|
|
Описание
221
|
|
Датчик положения распределительного вала
221
|
|
Выключатель на педали сцепления
223
|
|
Датчик положения коленчатого вала
223
|
|
Задающий ротор датчика положения коленчатого вала
223
|
|
Нижний датчик температуры отработавших газов
223
|
|
Датчик температуры охлаждающей жидкости
223
|
|
Датчик аварийного давления моторного масла
224
|
|
Верхний датчик температуры отработавших газов
224
|
|
Датчик температуры топлива
224
|
|
Кислородный датчик
225
|
|
Датчик температуры воздуха на впуске
225
|
|
Электромагнитный клапан системы деактивации впускного канала
225
|
|
Датчик абсолютного давления во впускном коллекторе
225
|
|
Датчик массового расхода воздуха
226
|
|
Датчик температуры моторного масла
226
|
|
Педаль акселератора
226
|
|
Электронный блок управления двигателем
226
|
|
Система диагностирования
226
|
|
Моменты затяжки резьбовых соединений
241
|
|
Дизельный двигатель Система снижения токсичности
242
|
|
Дизельный двигатель Система впуска воздуха и выпуска ОГ
245
|
|
Корпус воздушного фильтра
245
|
|
Промежуточный охладитель воздуха
246
|
|
Впускной коллектор
246
|
|
Впускной резонатор
248
|
|
Выпускной коллектор
248
|
|
Система выпуска отработавших газов
249
|
|
Система турбонаддува
257
|
|
Предупреждения
257
|
|
Общее описание
257
|
|
Турбокомпрессор
258
|
|
Общие технические данные
259
|
|
Моменты затяжки резьбовых соединений
259
|
|
Электрооборудование дизельного двигателя
260
|
|
Сцепление
264
|
|
Проверка уровня рабочей жидкости
264
|
|
Прокачка гидропривода сцепления
264
|
|
Педаль сцепления
265
|
|
Рабочий цилиндр сцепления
265
|
|
Кожух сцепления и ведомый диск
266
|
|
Механическая коробка передач
267
|
|
Автоматическая коробка передач
271
|
|
Проверка уровня рабочей жидкости в АКПП
271
|
|
Замена рабочей жидкости АКПП
271
|
|
Диагностика
271
|
|
Масляный поддон АКПП
277
|
|
Блок электромагнитных клапанов
277
|
|
Датчик частоты вращения входного вала (модели с двигателем 3,2 л)
278
|
|
Охладитель рабочей жидкости
278
|
|
Электронный блок управления АКПП
278
|
|
Селектор АКПП
279
|
|
Трос управления АКПП
280
|
|
Коробка передач
283
|
|
Раздаточная коробка
286
|
|
Замена масла
286
|
|
Сальники соединительной муфты
286
|
|
Задний сальник раздаточной коробки
286
|
|
Левый сальник раздаточной коробки
287
|
|
Правый сальник раздаточной коробки
287
|
|
Снятие и установка раздаточной коробки
287
|
|
Вентиляционная трубка раздаточной коробки
288
|
|
Карданный вал
289
|
|
Задний редуктор
290
|
|
Замена масла в заднем редукторе
290
|
|
Замена рабочей жидкости в муфте подключения заднего моста
290
|
|
Сальник приводного вала
290
|
|
Сальник ведущей шестерни
290
|
|
Соединительный фланец муфты подключения заднего моста
290
|
|
Опорный кронштейн
291
|
|
Снятие и установка заднего редуктора
291
|
|
Передние втулки
292
|
|
Задние втулки
293
|
|
Муфта подключения заднего моста
293
|
|
Диагностика
295
|
|
Приводные валы
297
|
|
Подвеска
300
|
|
Предварительные процедуры
300
|
|
Проверка типа шин
300
|
|
Проверка установочной высоты автомобиля
300
|
|
Проверка углов установки колес
300
|
|
Передняя подвеска
301
|
|
Ступица переднего колеса
301
|
|
Стойка передней подвески
303
|
|
Нижний рычаг
304
|
|
Стабилизатор поперечной устойчивости
305
|
|
Задняя подвеска
307
|
|
Ступица и подшипник ступицы заднего колеса
307
|
|
Кулак заднего колеса
308
|
|
Стойка задней подвески
311
|
|
Передний поперечный рычаг
311
|
|
Задний поперечный рычаг
311
|
|
Продольный рычаг
311
|
|
Стабилизатор поперечной устойчивости
312
|
|
Датчик высоты расположения задней подвески
312
|
|
Система контроля давления в шинах
313
|
|
Описание
313
|
|
Проверка типа шин и давление в шинах
313
|
|
Замена шин
313
|
|
Система контролирования давления в шинах
313
|
|
Функция идентификации расположения колеса
314
|
|
Работа системы контроля давления в шинах
314
|
|
Информация о работе системы контроля давления в шинах, выводимая на комбинации приборов
314
|
|
Антенны (инициаторы)
315
|
|
Датчик давления воздуха в шине
316
|
|
Приемник системы контроля давления в шинах
317
|
|
Диагностика
317
|
|
Система "Terrain Response"
319
|
|
Описание
319
|
|
Переключатель системы "Terrain Response"
319
|
|
Диагностика
319
|
|
Рулевое управление
321
|
|
Проверка уровня рабочей жидкости гидроусилителя рулевого управления
321
|
|
Прокачка гидроусилителя рулевого управления
321
|
|
Промывка гидроусилителя рулевого управления
321
|
|
Проверка давления в системе гидроусилителя
322
|
|
Бачок рабочей жидкости гидроусилителя
323
|
|
Рулевое колесо
323
|
|
Рулевая колонка
324
|
|
Рулевой механизм
327
|
|
Насос гидроусилителя рулевого управления
328
|
|
Охладитель рабочей жидкости гидроусилителя (модели с двигателем 3,2 л)
329
|
|
Диагностика
329
|
|
Тормозная система
331
|
|
Проверка уровня тормозной жидкости
331
|
|
Прокачка тормозной системы
331
|
|
Бачок тормозной жидкости
333
|
|
Педаль тормоза
333
|
|
Главный тормозной цилиндр
333
|
|
Вакуумный усилитель тормозов
334
|
|
Вакуумный насос
335
|
|
Выключатель стоп-сигналов
336
|
|
Передний тормозной механизм
336
|
|
Задний тормозной механизм
338
|
|
Стояночная тормозная система
340
|
|
Антиблокировочная система тормозов ABS
343
|
|
Кузов
349
|
|
Передний бампер
349
|
|
Задний бампер
350
|
|
Нижняя защита двигателя
351
|
|
Переднее крыло
351
|
|
Панель замков капота
352
|
|
Передняя дверь
353
|
|
Задняя боковая дверь
357
|
|
Задняя дверь
360
|
|
Зеркала заднего вида
362
|
|
Люк
363
|
|
Лобовое стекло
368
|
|
Заднее боковое неподвижное стекло
368
|
|
Заднее стекло
369
|
|
Стеклоочистители и омыватели
369
|
|
Панель приборов
371
|
|
Центральная консоль
376
|
|
Верхняя консоль
377
|
|
Внутренняя отделка салона
377
|
|
Внутренняя отделка крыши
380
|
|
Сиденья
382
|
|
Кузовные размеры
387
|
|
Установка навесных элементов кузова автомобиля
390
|
|
Кондиционер, отопление и вентиляция
392
|
|
Удаление хладагента, вакуумирование и заправка
392
|
|
Компрессор кондиционера
393
|
|
Датчик давления хладагента
394
|
|
Датчик температуры наружного воздуха
394
|
|
Электродвигатель вентилятора
395
|
|
Резистор электродвигателя вентилятора
396
|
|
Панель управления климатической установки
397
|
|
Конденсатор системы кондиционирования
397
|
|
Испаритель
398
|
|
Датчик температуры воздуха за испарителем
399
|
|
Корпус отопителя и испарителя климатической установки
400
|
|
Воздухоприток системы вентиляции
401
|
|
Дефлекторная вентиляционная решётка
402
|
|
Салонный фильтр
402
|
|
Электропривод заслонки изменения направления воздушных потоков
402
|
|
Электропривод заслонки переключения забора воздуха
402
|
|
Электропривод заслонки смешивания воздушных потоков
402
|
|
Термостатический расширительный клапан
403
|
|
Дополнительный электрический обогреватель
403
|
|
Дополнительный отопитель на сжигаемом топливе
404
|
|
Дополнительный насос циркуляции охлаждающей жидкости отопителя
404
|
|
Топливный насос дополнительного отопителя
406
|
|
Диагностика системы
406
|
|
Система пассивной безопасности (SRS)
410
|
|
Меры предосторожности при эксплуатации и проведении ремонтных работ
410
|
|
Замок ремня безопасности переднего сиденья
410
|
|
Преднатяжитель ремня безопасности переднего сиденья
411
|
|
Преднатяжитель центрального ремня безопасности заднего сиденья
411
|
|
Замки ремней безопасности заднего сиденья
413
|
|
Преднатяжитель бокового ремня безопасности заднего сиденья
413
|
|
Боковой датчик удара, расположенный на стойке "В"
414
|
|
Спиральный провод
414
|
|
Боковой датчик удара, расположенный на стойке "С"
415
|
|
Подушка безопасности водителя
415
|
|
Нижняя подушка безопасности водителя
415
|
|
Передний датчик удара
415
|
|
Датчик наличия пассажира на переднем сиденье
415
|
|
Выключатель подушки безопасности переднего пассажира
416
|
|
Подушка безопасности переднего пассажира
417
|
|
Блок управления системой пассивной безопасности
417
|
|
Боковая подушка безопасности
417
|
|
Боковая шторка безопасности
417
|
|
Диагностика системы пассивной безопасности
417
|
|
Электрооборудование кузова
420
|
|
Монтажные блоки
420
|
|
Многофункциональные блоки управления
424
|
|
Комбинация приборов
424
|
|
Звуковой сигнал
425
|
|
Система парковки
425
|
|
Информационно-развлекательная система
426
|
|
Система освещения
429
|
|
Противоугонная система
431
|
|
Схемы электрооборудования
432
|
|
Символы, применяемые на схемах электрооборудования
432
|
|
Коды цветов проводов
432
|
|
Особенности изображения схем
432
|
|
Схемы электрооборудования
433
|
|
Схема 1 Система запуска
433
|
|

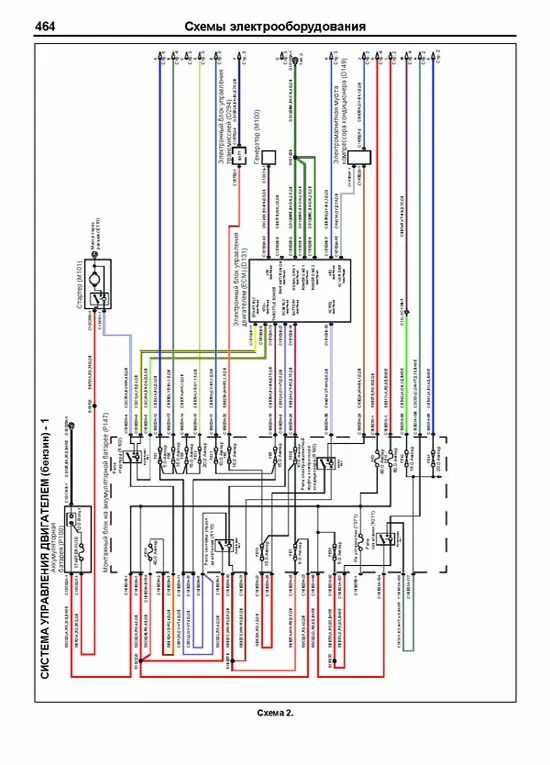

Схемы 2-6 Система управления двигателем (бензин)
434
|
|
Схема 7 Система управления АКПП
439
|
|
Схемы 8-10 Кондиционер с автоматическим управлением
440
|
|
Схемы 11-13 Кондиционер с ручным управлением
443
|
|
Схема 14 Рулевое управление
446
|
|
Схемы 15-16 Антиблокировочная система тормозов (ABS)
447
|
|
Схема 17 Система управления полным приводом
449
|
|
Схемы 18-19 Система помощи при парковке
450
|
|
Схемы 20-21 Система пассивной безопасности (SRS)
452
|
|
Схемы 22-25 Фары - газоразрядные лампы (HID)
454
|
|
Схемы 26-29 Внешнее освещение
458
|
|
Схемы 30-31 Адаптивная система освещения (AFS)
462
|
|
Схема 32 Разъем прицепа (NAS)
464
|
|
Схема 33 Разъем прицепа (Европа)
465
|
|
Схемы 34-35 Освещение салона
466
|
|
Схема 36 Внешние зеркала заднего вида
468
|
|
Схема 37 Салонное зеркало заднего вида
469
|
|
Схемы 38-40 Центральный замок
470
|
|
Схемы 41-43 Электропривод стеклоподъемников
473
|
|
Схемы 44-46 Стеклоочистители и омыватели
476
|
|
Схемы 47-48 Бортовая коммуникационная система
479
|
|
Схема 49 Система контроля давления в шинах
481
|
|
Схемы 50-54 Система управления двигателем (дизель)
482
|
|
Схема 55 Дополнительный отопитель (топливный)
487
|
|
Схема 56 Дополнительный отопитель (электрический)
488
|
|
Схема 57 Обогреватель лобового стекла
489
|
|
Схема 58 Панель приборов (подсветка)
490
|
|
Схема 59 Звуковой сигнал
491
|
|
Схемы 60-61 Информационный дисплей
492
|
|
Схема 62 Система зарядки
494
|
|
Схемы 63-64 Информационно-развлекательная система - Low line
495
|
|
Схемы 65-69 Информационно-развлекательная система - High line
497
|
|
Схема 70 Диагностический разъем
502
|
|
Схема 71 Шина передачи данных CAN - канал средней скорости
503
|
|
Схема 72 Шина передачи данных CAN - канал высокой скорости
504
|
|
Схемы 73-74 Противоугонная система
505
|
|
Схема 75 Розетка и прикуриватель
507
|
|
Схемы 76-78 Распределение электропитания - задний монтажный блок
508
|
|
Схемы 79-82 Распределение электропитания (дизель) - монтажный блок на аккумуляторной батарее
511
|
|
Схемы 83-85 Распределение электропитания (бензин) - монтажный блок на аккумуляторной батарее
515
|
|
Схемы 86-90 Распределение электропитания - точки заземления
518
|
|
Схемы 91-96 Распределение электропитания - центральный монтажный блок
523
|
| ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ
СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ |
|
Пример текста из раздела " Руководство по эксплуатации ": |
|
Блокировка дверей 1 В комплект входят два ключа с брелком-передатчиком Каждый ключ позволяет запустить двигатель и отпереть замок двери водителя Примечание: в случае потери ключей для их восстановления обратитесь к дилеру "Land Rover", у которого приобретался автомобиль Для каждого автомобиля имеется индивидуальный номер ключей, по которому возможно восстановить ключи 2 (Модификации) На некоторые модели устанавливается иммобилайзер Функция иммобилайзера заключается в блокировке двигателя (для предотвращения угона автомобиля) В головке ключа расположен передатчик, который посылает сигнал приемнику Если сигнал не соответствует зарегистрированному, то запуск двигателя невозможен Внимание: При запуске двигателя ключом, одетым на кольцо, не давите кольцом на ручку ключа, поскольку можно повредить передатчик ключа Также при запуске двигателя не допускайте нахождения другого ключа с передатчиком (в том числе и от другого автомобиля) рядом с ключом, которым производится пуск В противном случае двигатель может не запуститься или заглохнуть после запуска 3 Отпирание и запирание замков дверей производится при помощи брелка системы дистанционного управления центральным замком Отпирание/запирание замков боковых дверей, а также задней двери осуществляется нажатием на соответствующие кнопки на брелке-передатчике 1 кнопка разблокировки замков дверей, 2 кнопка блокировки замков дверей, 3 кнопка открывания задней двери, 4 включение внешнего освещения, 5 кнопка "Panic", 6 фиксатор ключа в брелке, 7 ключ зажигания Внимание: Если центральный замок не срабатывает, то разрядился элемент питания передатчика и его необходимо заменить Элемент питания пульта дистанционного управления заряжается, когда пульт находится в разъеме на панели приборов и двигатель работает Поэтому рекомендуется раз в полгода устанавливать пульт в разъем на 4 часа для подзарядки элемента питания Не подвергайте передатчик каким-либо ударам, воздействию каких-либо жидкостей и прямых солнечных лучей а) При кратковременном нажатии на кнопку (1 "Разблокировать") происходит отпирание замков дверей и отключается охранная система При этом указатели поворотов мигнут дважды При отпирании замков дверей включатся лампы освещения салона Нажмите и удерживайте кнопку (1) в течение 3 секунд, при этом разблокируются замки всех дверей и опустятся все стекла Примечание: лючок топливнозаливной горловины может быть открыт только тогда, когда замки дверей будут разблокированы В зависимости от настроек отпирание может происходить одним из следующих способов: При однократном нажатии на кнопку (1) разблокируются замок двери водителя и замок лючка топливно-заливной горловины При повторном нажатии на кнопку (1) разблокируются замки остальных дверей При однократном нажатии на кнопку (1) разблокируются замки всех дверей, в том числе и задней, а также лючка топливнозаливной горловины Вы можете выбрать один, наиболее удобный Вам, способ разблокировки замков дверей Для этого необходимо нажать и удерживать в течение 3 секунд кнопки (1) и (2) на пульте дистанционного управления замками дверей Указатели поворотов мигнут дважды, сообщая, что изменен способ разблокировки замков дверей Примечание: если при разблокировке замков дверей ни одна из дверей не будет открыта в течение минуты, то замки дверей заблокируются снова Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система "SRS"), следует быть особенно внимательными, чтобы не повредить блок управления системы "SRS" Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и выключите зажигание, отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно Панель приборов 1 панель управления внешним освещением, 2 переключатель света фар и указателей поворотов, 3 панель управления системой поддержания скорости, 4 комбинация приборов, 5 переключатели телефона, 6 переключатель управления стеклоочистителем и омывателем, 7 кнопка запуска/остановки двигателя, 8 кнопка разблокировки замков дверей, 9 выключатель аварийной сигнализации, 10 кнопка блокировки замков дверей, 11 магнитола, 12 панель управления кондиционером и отопителем, 13 выключатель системы курсовой устойчивости (DSC), 14 селектор АКПП, 15 многофункциональный дисплей, 16 рычаг стояночного тормоза, 17 переключатель системы "Terrain Response", 18 выключатель системы помощи при спуске (HDC), 19 разъем для пульта дистанционного управления, 20 рычаг блокировки рулевого колеса, 21 звуковой сигнал, 22 регулятор яркости подсветки комбинации приборов
Пример текста из раздела " Техническое обслуживание и общие процедуры проверок и регулировок ": |
|
2 При необходимости проверьте уровень и плотность электролита в аккумуляторной батарее (обслуживаемой) а) Убедитесь, что уровень электролита в аккумуляторной батарее находится между отметками максимального уровня (UPPER LEVEL) и минимального уровня (LOWER LEVEL) Примечание: рекомендуется регулярно проверять уровень электролита в зависимости от условий эксплуатации, но не реже чем один раз в четыре недели б) С помощью ареометра и термометра измерьте плотность электролита в аккумуляторной батарее Номинальное значение1,22 1,29 г/см3 (при температуре 20?С) в) Плотность электролита зависит от температуры, поэтому для приведения измеренного значения к плотности при температуре 20?С используйте следующую формулу: D20 = Dt + 0,0007 (t 20), где D20 приведенная плотность электролита при 20?С; Dt фактически измеренная плотность; t фактическая температура в ?С 3 (Некоторые типы штатной АКБ) Проверка уровня электролита в штатной аккумуляторной батарее а) С помощью плоской отвертки снимите центральную крышку аккумуляторной батареи Примечание: пробки банок аккумуляторной батареи жестко соединены с центральной крышкой и при ее снятии будут сняты вместе с ней б) Убедитесь, что в каждой банке аккумуляторной батареи уровень электролита доходит до нижнего края индикатора При необходимости долейте дистиллированную воду в банку, не превышая указанного уровня Внимание: если уровень электролита превышает указанный выше, то при движении автомобиля возможно вытекание электролита из аккумуляторной батареи в) Надежно установите центральную крышку аккумуляторной батареи 4 Проверка выходного напряжения аккумуляторной батареи а) Включите фары головного света на 15 секунд б) Выключите фары головного света и подождите 2 минуты для стабилизации напряжения аккумуляторной батареи в) Выключите зажигание и отсоедините провода от клемм аккумуляторной батареи г) Измерьте напряжение на клеммах аккумуляторной батареи (напряжение разомкнутой цепи) Напряжение12,4 В или выше (при температуре 20?С) д) Если напряжение не соответствует номинальному значению, то зарядите аккумуляторную батарею е) При необходимости нагрузите аккумуляторную батарею рекомендуемой нагрузкой на 15 секунд Снимите показания напряжения аккумуляторной батареи на выводах через 15 секунд, затем снимите электрическую нагрузку 5 Зарядка аккумуляторной батареи Примечание: перед зарядкой аккумуляторной батареи ознакомьтесь с инструкциями для данного зарядного устройства Выполняйте зарядку строго с указанными в ней рекомендациям а) При зарядке аккумуляторной батареи, установленной на автомобиле, сначала отсоедините провод от отрицательной клеммы аккумуляторной батареи, а затем отсоедините провод от положительной клеммы, чтобы не допустить повреждения элементов электрооборудования автомобиля б) Ток зарядки обычно составляет 1/10 часть от емкости аккумуляторной батареи в) В случае проведения быстрой зарядки (из-за нехватки времени и тп) сильно разряженной аккумуляторной батареи, сила тока зарядки никогда не должна превышать 70% величины емкости батареи, указанную в амперах, а длительность зарядки не более 30 минут Сила тока зарядки11,5 А г) Определение момента окончания зарядки: Если плотность электролита достигла величины 1,25 1,29 г/см3 и остается постоянной в течение часа Если напряжение каждой банки аккумуляторной батареи достигло величины 2,5 2,8 В и остается постоянным в течение одного часа Внимание: Будьте осторожны, следите за уровнем электролита, который может повыситься в процессе зарядки Не допускается производить зарядку вблизи источников огня из-за опасности взрыва Во время зарядки не производите рядом работ, которые могут вызвать появление искры Выполняйте зарядку аккумуляторной батареи в хорошо проветриваемом помещении После окончания зарядки заверните крышки банок, обмойте батарею снаружи чистой водой, чтобы удалить остатки кислоты и протрите насухо Не допускайте во время зарядки повышение температуры электролита выше примерно 45?С (примерно 55?С при выполнении быстрой зарядки) Снятие и установка аккумуляторной батареи Примечание: аккумуляторная батарея расположена с левой стороны моторного отсека 1 Снимите крышку аккумуляторной батареи и отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи 2 Отсоедините провод от положительной клеммы аккумуляторной батареи Примечание: нанесите консистентную смазку на выводы аккумуляторной батареи Момент затяжки5 Н?м 3 Снимите аккумуляторную батарею отсоединив фиксаторы 4 Установка деталей производится в последовательности, обратной снятию

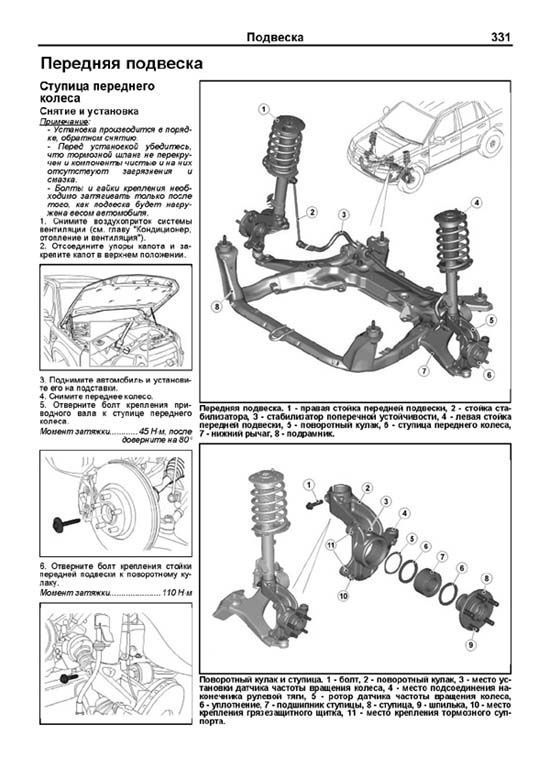

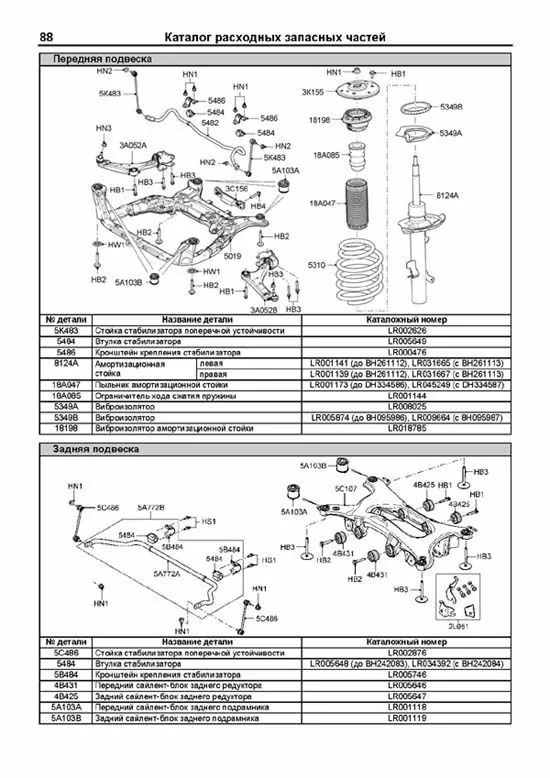

Пример текста из раздела " Передняя подвеска ": |
|
Ступица переднего колеса Снятие и установка Примечание: Установка производится в порядке, обратном снятию Перед установкой убедитесь, что тормозной шланг не перекручен и компоненты чистые и на них отсутствуют загрязнения и смазка Болты и гайки крепления необходимо затягивать только после того, как подвеска будет нагружена весом автомобиля 1 Снимите воздухоприток системы вентиляции (см главу "Кондиционер, отопление и вентиляция") 2 Отсоедините упоры капота и закрепите капот в верхнем положении 3 Поднимите автомобиль и установите его на подставки 4 Снимите переднее колесо 5 Отверните болт крепления приводного вала к ступице переднего колеса Момент затяжки45 Н?м, после доверните на 80? 6 Отверните болт крепления стойки передней подвески к поворотному кулаку Момент затяжки110 Н?м Передняя подвеска Передняя подвеска 1 правая стойка передней подвески, 2 стойка стабилизатора, 3 стабилизатор поперечной устойчивости, 4 левая стойка передней подвески, 5 поворотный кулак, 6 ступица переднего колеса, 7 нижний рычаг, 8 подрамник Поворотный кулак и ступица 1 болт, 2 поворотный кулак, 3 место установки датчика частоты вращения колеса, 4 место подсоединения наконечника рулевой тяги, 5 ротор датчика частоты вращения колеса, 6 уплотнение, 7 подшипник ступицы, 8 ступица, 9 шпилька, 10 место крепления грязезащитного щитка, 11 место крепления тормозного суппорта

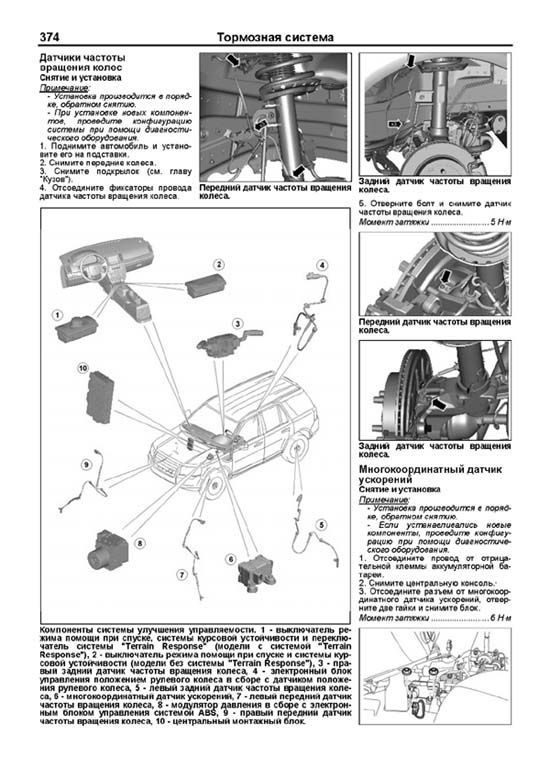

Пример текста из раздела " Тормозная система ": |
|
