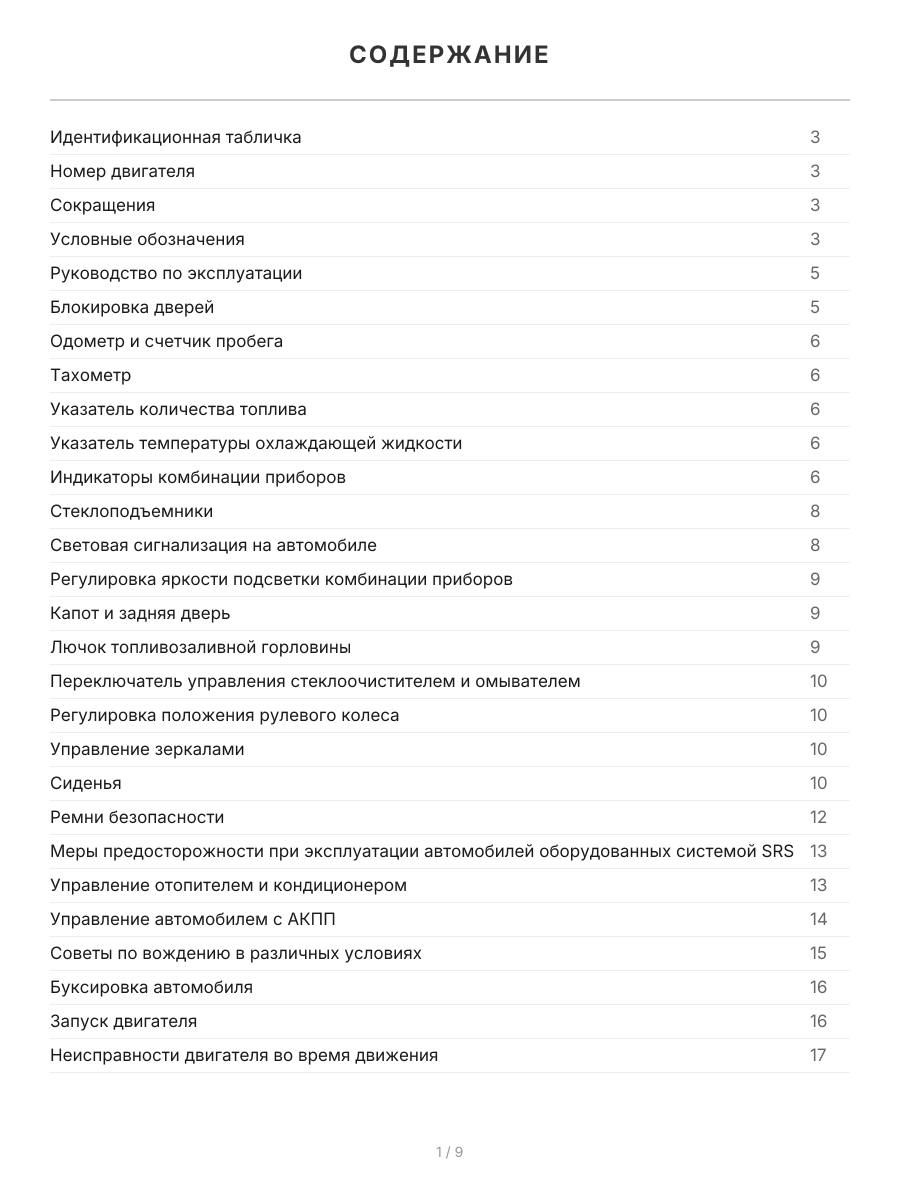

Идентификационная табличка
3
|
|
Номер двигателя
3
|
|
Сокращения
3
|
|
Условные обозначения
3
|
|
Руководство по эксплуатации
5
|
|
Блокировка дверей
5
|
|
Одометр и счетчик пробега
6
|
|
Тахометр
6
|
|
Указатель количества топлива
6
|
|
Указатель температуры охлаждающей жидкости
6
|
|
Индикаторы комбинации приборов
6
|
|
Стеклоподъемники
8
|
|
Световая сигнализация на автомобиле
8
|
|
Регулировка яркости подсветки комбинации приборов
9
|
|
Капот и задняя дверь
9
|
|
Лючок топливозаливной горловины
9
|
|
Переключатель управления стеклоочистителем и омывателем
10
|
|
Регулировка положения рулевого колеса
10
|
|
Управление зеркалами
10
|
|
Сиденья
10
|
|
Ремни безопасности
12
|
|
Меры предосторожности при эксплуатации автомобилей оборудованных системой SRS
13
|
|
Управление отопителем и кондиционером
13
|
|
Управление автомобилем с АКПП
14
|
|
Советы по вождению в различных условиях
15
|
|
Буксировка автомобиля
16
|
|
Запуск двигателя
16
|
|
Неисправности двигателя во время движения
17
|
|

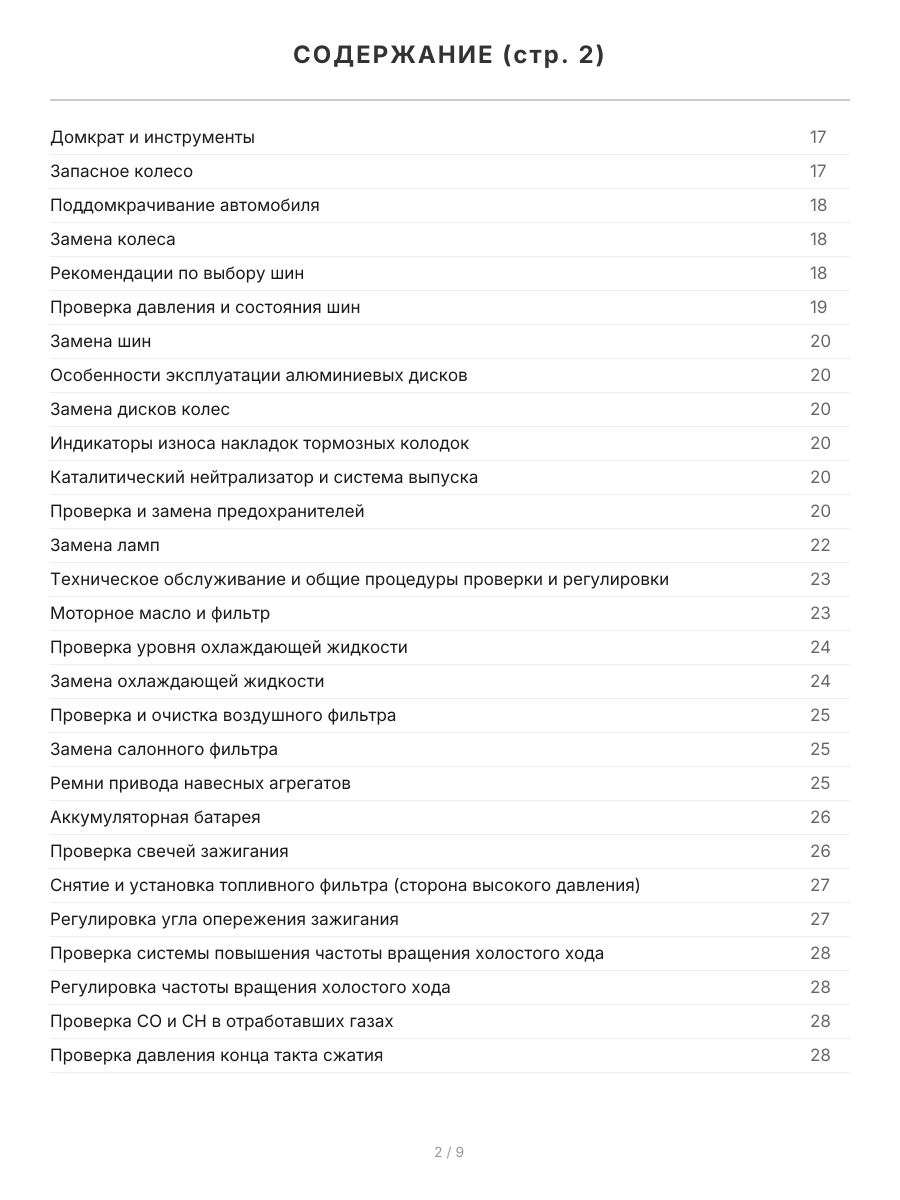

Домкрат и инструменты
17
|
|
Запасное колесо
17
|
|
Поддомкрачивание автомобиля
18
|
|
Замена колеса
18
|
|
Рекомендации по выбору шин
18
|
|
Проверка давления и состояния шин
19
|
|
Замена шин
20
|
|
Особенности эксплуатации алюминиевых дисков
20
|
|
Замена дисков колес
20
|
|
Индикаторы износа накладок тормозных колодок
20
|
|
Каталитический нейтрализатор и система выпуска
20
|
|
Проверка и замена предохранителей
20
|
|
Замена ламп
22
|
|
Техническое обслуживание и общие процедуры проверки и регулировки
23
|
|
Моторное масло и фильтр
23
|
|
Проверка уровня охлаждающей жидкости
24
|
|
Замена охлаждающей жидкости
24
|
|
Проверка и очистка воздушного фильтра
25
|
|
Замена салонного фильтра
25
|
|
Ремни привода навесных агрегатов
25
|
|
Аккумуляторная батарея
26
|
|
Проверка свечей зажигания
26
|
|
Снятие и установка топливного фильтра (сторона высокого давления)
27
|
|
Регулировка угла опережения зажигания
27
|
|
Проверка системы повышения частоты вращения холостого хода
28
|
|
Регулировка частоты вращения холостого хода
28
|
|
Проверка СО и СН в отработавших газах
28
|
|
Проверка давления конца такта сжатия
28
|
|

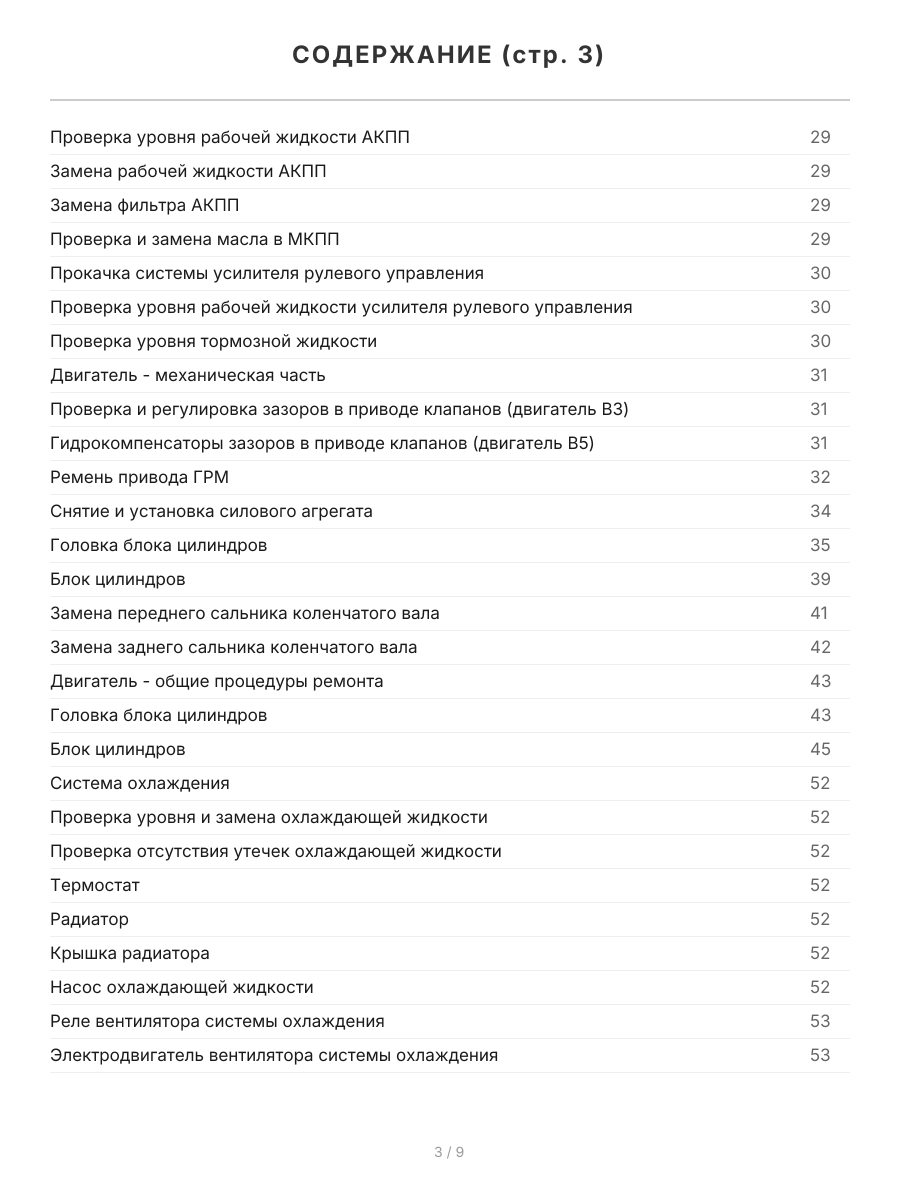

Проверка уровня рабочей жидкости АКПП
29
|
|
Замена рабочей жидкости АКПП
29
|
|
Замена фильтра АКПП
29
|
|
Проверка и замена масла в МКПП
29
|
|
Прокачка системы усилителя рулевого управления
30
|
|
Проверка уровня рабочей жидкости усилителя рулевого управления
30
|
|
Проверка уровня тормозной жидкости
30
|
|
Двигатель - механическая часть
31
|
|
Проверка и регулировка зазоров в приводе клапанов (двигатель В3)
31
|
|
Гидрокомпенсаторы зазоров в приводе клапанов (двигатель В5)
31
|
|
Ремень привода ГРМ
32
|
|
Снятие и установка силового агрегата
34
|
|
Головка блока цилиндров
35
|
|
Блок цилиндров
39
|
|
Замена переднего сальника коленчатого вала
41
|
|
Замена заднего сальника коленчатого вала
42
|
|
Двигатель - общие процедуры ремонта
43
|
|
Головка блока цилиндров
43
|
|
Блок цилиндров
45
|
|
Система охлаждения
52
|
|
Проверка уровня и замена охлаждающей жидкости
52
|
|
Проверка отсутствия утечек охлаждающей жидкости
52
|
|
Термостат
52
|
|
Радиатор
52
|
|
Крышка радиатора
52
|
|
Насос охлаждающей жидкости
52
|
|
Реле вентилятора системы охлаждения
53
|
|
Электродвигатель вентилятора системы охлаждения
53
|
|

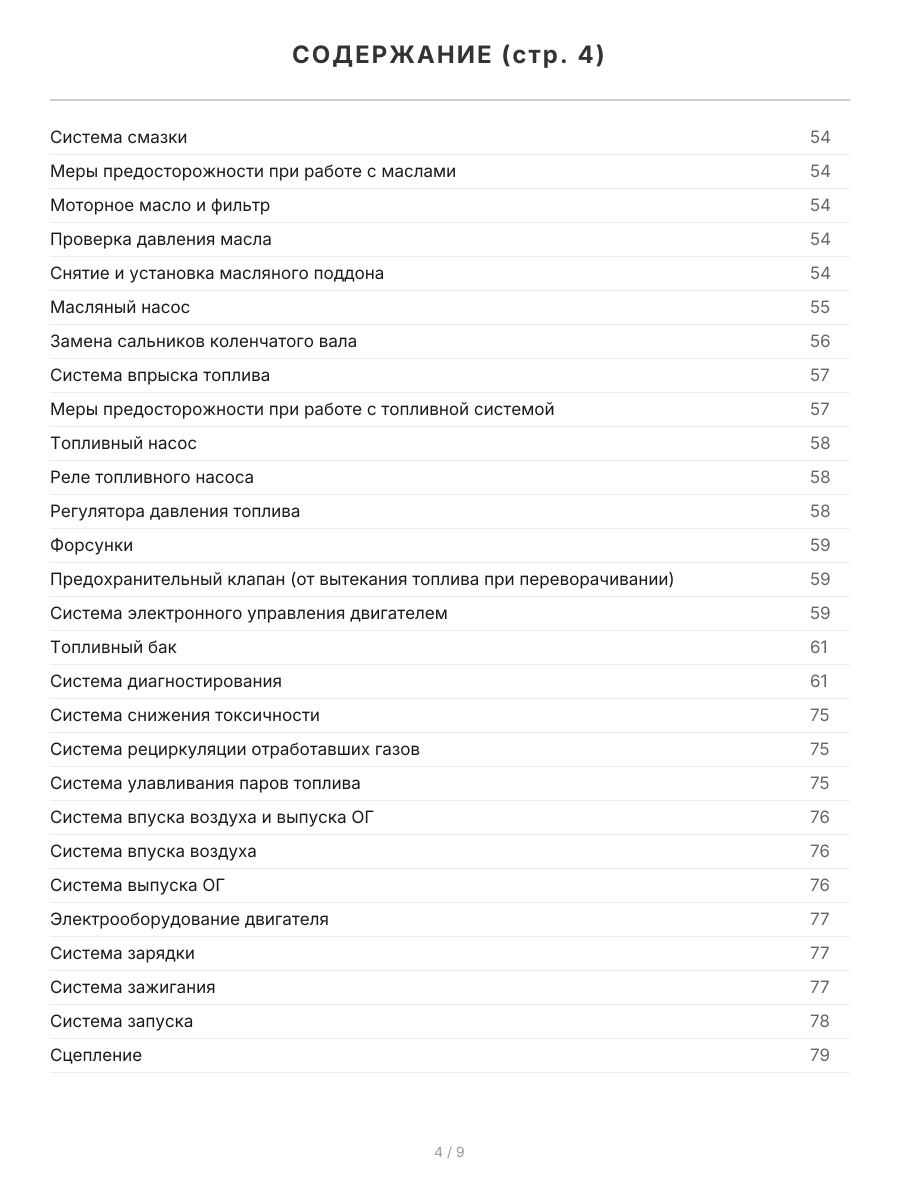

Система смазки
54
|
|
Меры предосторожности при работе с маслами
54
|
|
Моторное масло и фильтр
54
|
|
Проверка давления масла
54
|
|
Снятие и установка масляного поддона
54
|
|
Масляный насос
55
|
|
Замена сальников коленчатого вала
56
|
|
Система впрыска топлива
57
|
|
Меры предосторожности при работе с топливной системой
57
|
|
Топливный насос
58
|
|
Реле топливного насоса
58
|
|
Регулятора давления топлива
58
|
|
Форсунки
59
|
|
Предохранительный клапан (от вытекания топлива при переворачивании)
59
|
|
Система электронного управления двигателем
59
|
|
Топливный бак
61
|
|
Система диагностирования
61
|
|
Система снижения токсичности
75
|
|
Система рециркуляции отработавших газов
75
|
|
Система улавливания паров топлива
75
|
|
Система впуска воздуха и выпуска ОГ
76
|
|
Система впуска воздуха
76
|
|
Система выпуска ОГ
76
|
|
Электрооборудование двигателя
77
|
|
Система зарядки
77
|
|
Система зажигания
77
|
|
Система запуска
78
|
|

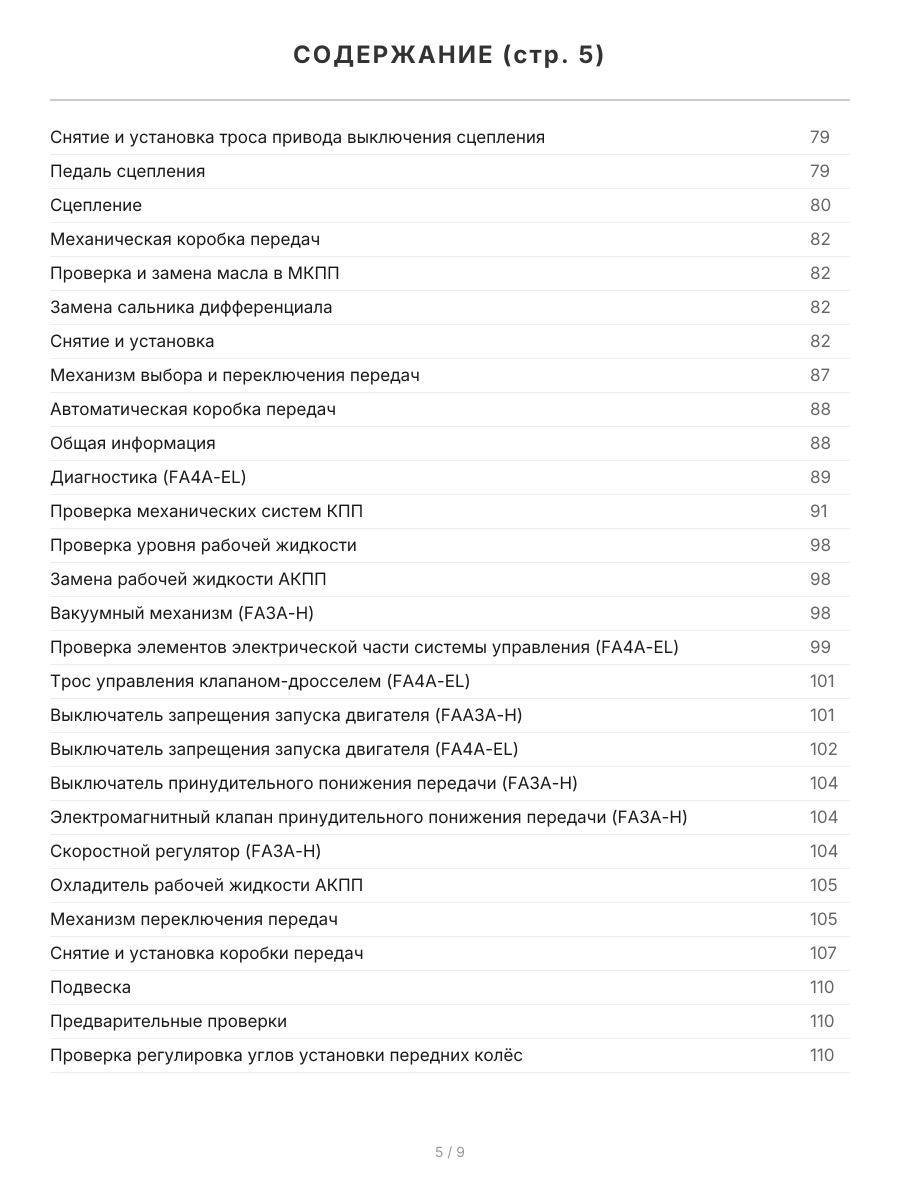

Сцепление
79
|
|
Снятие и установка троса привода выключения сцепления
79
|
|
Педаль сцепления
79
|
|
Сцепление
80
|
|
Механическая коробка передач
82
|
|
Проверка и замена масла в МКПП
82
|
|
Замена сальника дифференциала
82
|
|
Снятие и установка
82
|
|
Механизм выбора и переключения передач
87
|
|
Автоматическая коробка передач
88
|
|
Общая информация
88
|
|
Диагностика (FА4A-EL)
89
|
|
Проверка механических систем КПП
91
|
|
Проверка уровня рабочей жидкости
98
|
|
Замена рабочей жидкости АКПП
98
|
|
Вакуумный механизм (FA3A-H)
98
|
|
Проверка элементов электрической части системы управления (FА4A-EL)
99
|
|
Трос управления клапаном-дросселем (FА4A-EL)
101
|
|
Выключатель запрещения запуска двигателя (FАA3A-H)
101
|
|
Выключатель запрещения запуска двигателя (FА4A-EL)
102
|
|
Выключатель принудительного понижения передачи (FA3A-H)
104
|
|
Электромагнитный клапан принудительного понижения передачи (FA3A-H)
104
|
|
Скоростной регулятор (FA3A-H)
104
|
|
Охладитель рабочей жидкости АКПП
105
|
|
Механизм переключения передач
105
|
|
Снятие и установка коробки передач
107
|
|
Подвеска
110
|
|
Предварительные проверки
110
|
|
Проверка регулировка углов установки передних колёс
110
|
|

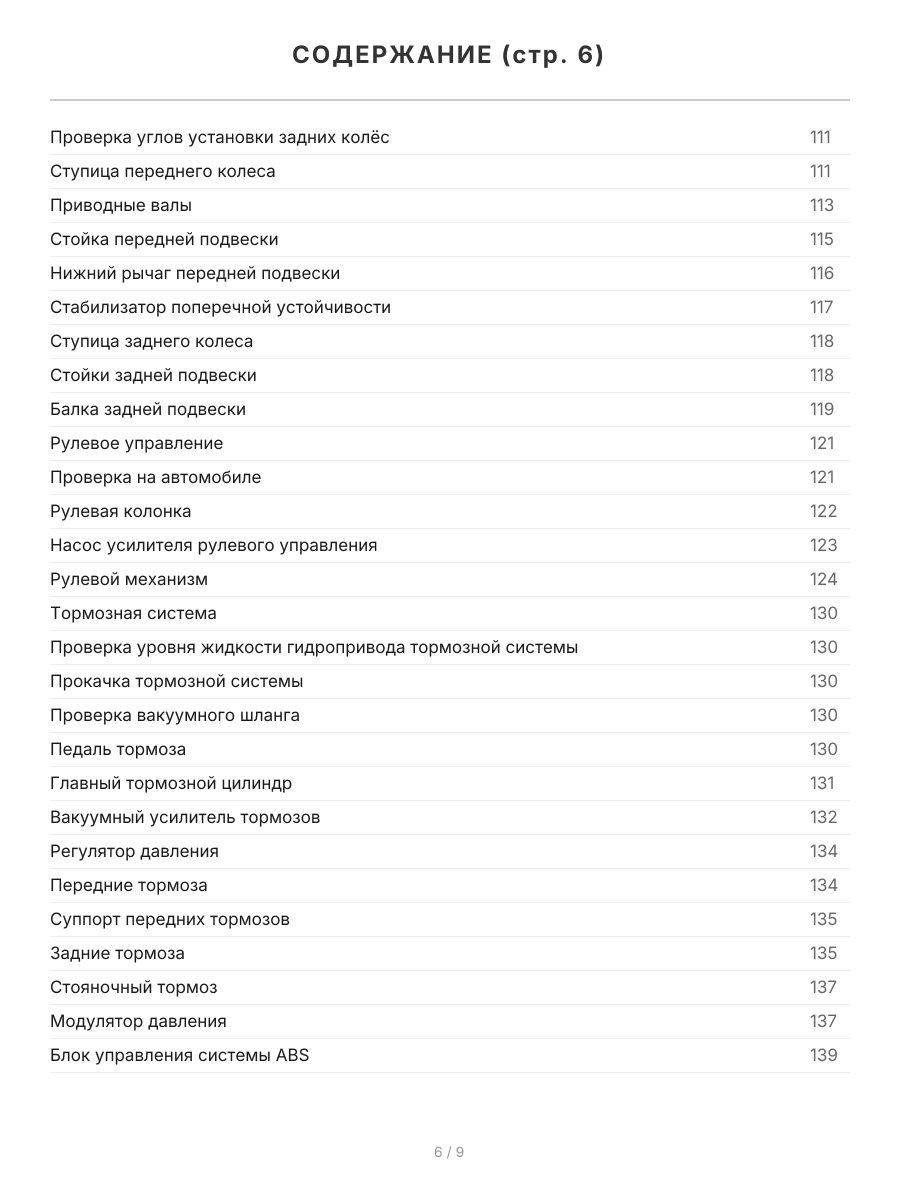

Проверка углов установки задних колёс
111
|
|
Ступица переднего колеса
111
|
|
Приводные валы
113
|
|
Стойка передней подвески
115
|
|
Нижний рычаг передней подвески
116
|
|
Стабилизатор поперечной устойчивости
117
|
|
Ступица заднего колеса
118
|
|
Стойки задней подвески
118
|
|
Балка задней подвески
119
|
|
Рулевое управление
121
|
|
Проверка на автомобиле
121
|
|
Рулевая колонка
122
|
|
Насос усилителя рулевого управления
123
|
|
Рулевой механизм
124
|
|
Тормозная система
130
|
|
Проверка уровня жидкости гидропривода тормозной системы
130
|
|
Прокачка тормозной системы
130
|
|
Проверка вакуумного шланга
130
|
|
Педаль тормоза
130
|
|
Главный тормозной цилиндр
131
|
|
Вакуумный усилитель тормозов
132
|
|
Регулятор давления
134
|
|
Передние тормоза
134
|
|
Суппорт передних тормозов
135
|
|
Задние тормоза
135
|
|
Стояночный тормоз
137
|
|
Модулятор давления
137
|
|
Блок управления системы ABS
139
|
|

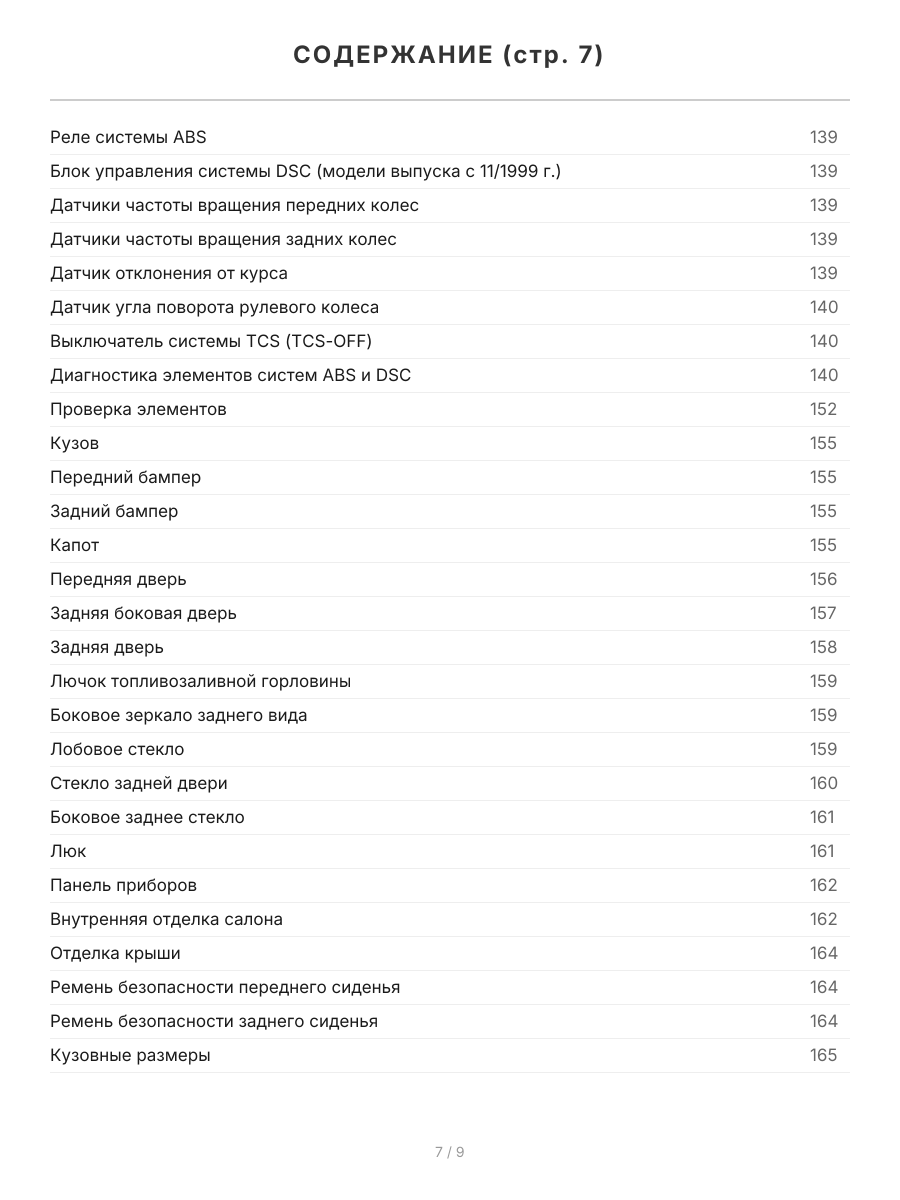

Реле системы ABS
139
|
|
Блок управления системы DSC (модели выпуска с 11/1999 г)
139
|
|
Датчики частоты вращения передних колес
139
|
|
Датчики частоты вращения задних колес
139
|
|
Датчик отклонения от курса
139
|
|
Датчик угла поворота рулевого колеса
140
|
|
Выключатель системы TCS (TCS-OFF)
140
|
|
Диагностика элементов систем ABS и DSC
140
|
|
Проверка элементов
152
|
|
Кузов
155
|
|
Передний бампер
155
|
|
Задний бампер
155
|
|
Капот
155
|
|
Передняя дверь
156
|
|
Задняя боковая дверь
157
|
|
Задняя дверь
158
|
|
Лючок топливозаливной горловины
159
|
|
Боковое зеркало заднего вида
159
|
|
Лобовое стекло
159
|
|
Стекло задней двери
160
|
|
Боковое заднее стекло
161
|
|
Люк
161
|
|
Панель приборов
162
|
|
Внутренняя отделка салона
162
|
|
Отделка крыши
164
|
|
Ремень безопасности переднего сиденья
164
|
|
Ремень безопасности заднего сиденья
164
|
|
Кузовные размеры
165
|
|

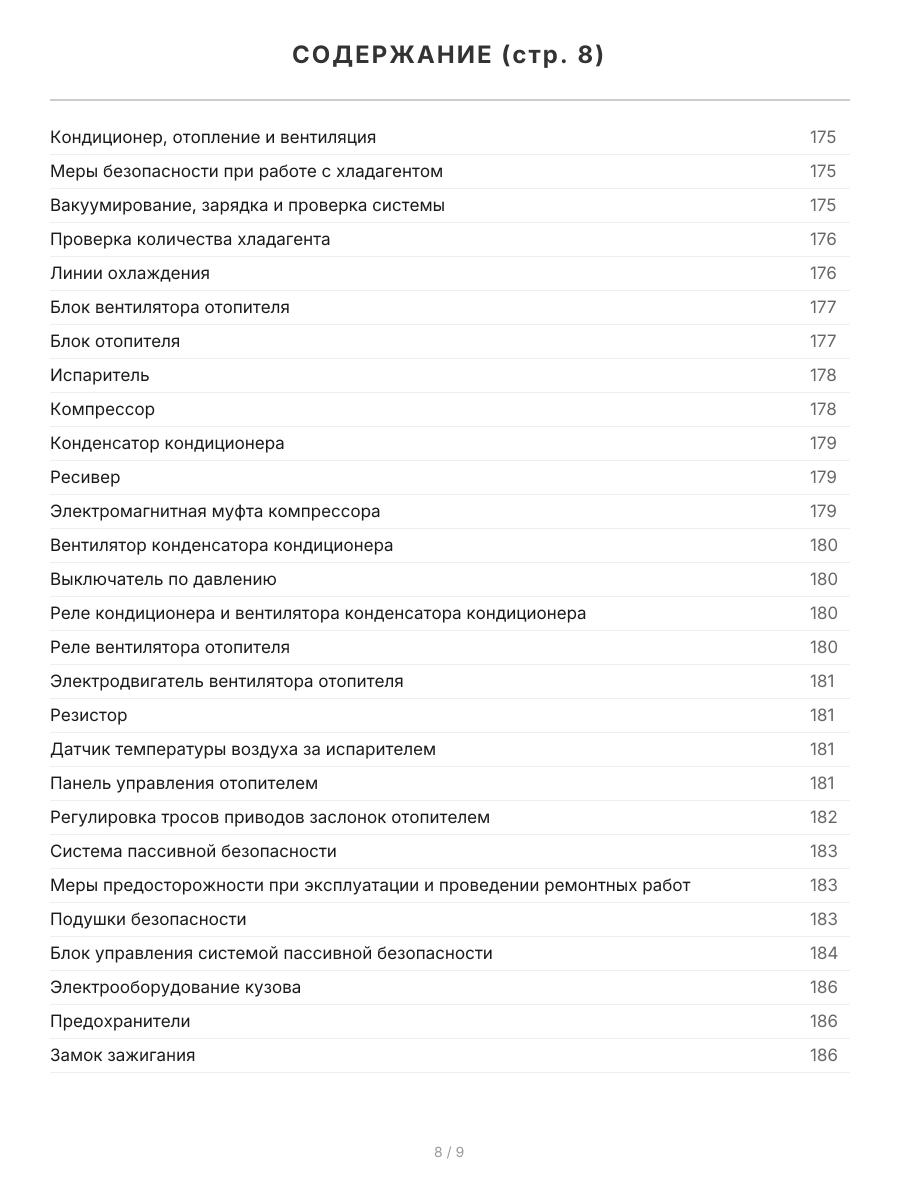

Кондиционер, отопление и вентиляция
175
|
|
Меры безопасности при работе с хладагентом
175
|
|
Вакуумирование, зарядка и проверка системы
175
|
|
Проверка количества хладагента
176
|
|
Линии охлаждения
176
|
|
Блок вентилятора отопителя
177
|
|
Блок отопителя
177
|
|
Испаритель
178
|
|
Компрессор
178
|
|
Конденсатор кондиционера
179
|
|
Ресивер
179
|
|
Электромагнитная муфта компрессора
179
|
|
Вентилятор конденсатора кондиционера
180
|
|
Выключатель по давлению
180
|
|
Реле кондиционера и вентилятора конденсатора кондиционера
180
|
|
Реле вентилятора отопителя
180
|
|
Электродвигатель вентилятора отопителя
181
|
|
Резистор
181
|
|
Датчик температуры воздуха за испарителем
181
|
|
Панель управления отопителем
181
|
|
Регулировка тросов приводов заслонок отопителем
182
|
|
Система пассивной безопасности
183
|
|
Меры предосторожности при эксплуатации и проведении ремонтных работ
183
|
|
Подушки безопасности
183
|
|
Блок управления системой пассивной безопасности
184
|
|
Электрооборудование кузова
186
|
|
Предохранители
186
|
|
Замок зажигания
186
|
|

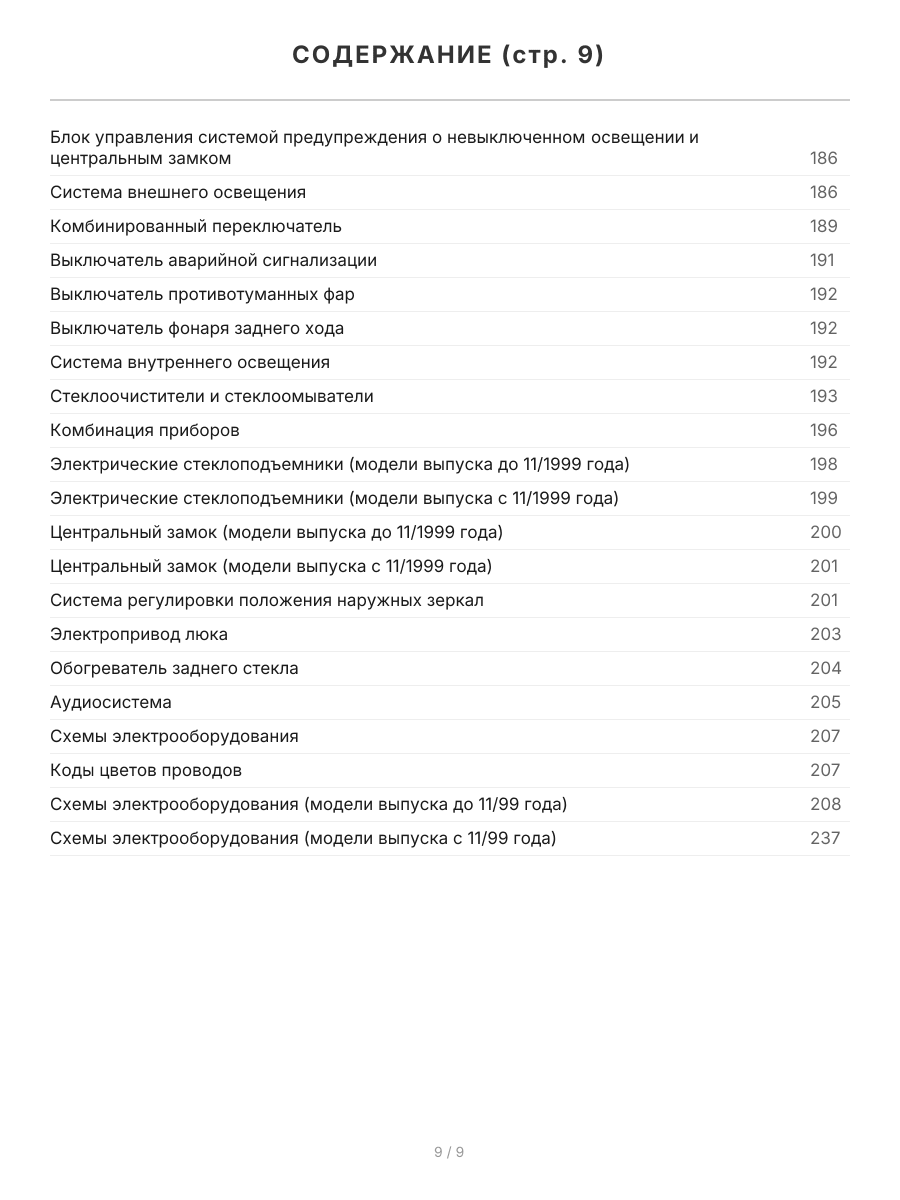

Блок управления системой предупреждения о невыключенном освещении и центральным замком
186
|
|
Система внешнего освещения
186
|
|
Комбинированный переключатель
189
|
|
Выключатель аварийной сигнализации
191
|
|
Выключатель противотуманных фар
192
|
|
Выключатель фонаря заднего хода
192
|
|
Система внутреннего освещения
192
|
|
Стеклоочистители и стеклоомыватели
193
|
|
Комбинация приборов
196
|
|
Электрические стеклоподъемники (модели выпуска до 11/1999 года)
198
|
|
Электрические стеклоподъемники (модели выпуска с 11/1999 года)
199
|
|
Центральный замок (модели выпуска до 11/1999 года)
200
|
|
Центральный замок (модели выпуска с 11/1999 года)
201
|
|
Система регулировки положения наружных зеркал
201
|
|
Электропривод люка
203
|
|
Обогреватель заднего стекла
204
|
|
Аудиосистема
205
|
|
Схемы электрооборудования
207
|
|
Коды цветов проводов
207
|
|
Схемы электрооборудования (модели выпуска до 11/99 года)
208
|
|
Схемы электрооборудования (модели выпуска с 11/99 года)
237
|
| ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ
СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ |
|
Пример текста из раздела " Руководство по эксплуатации ": |
|

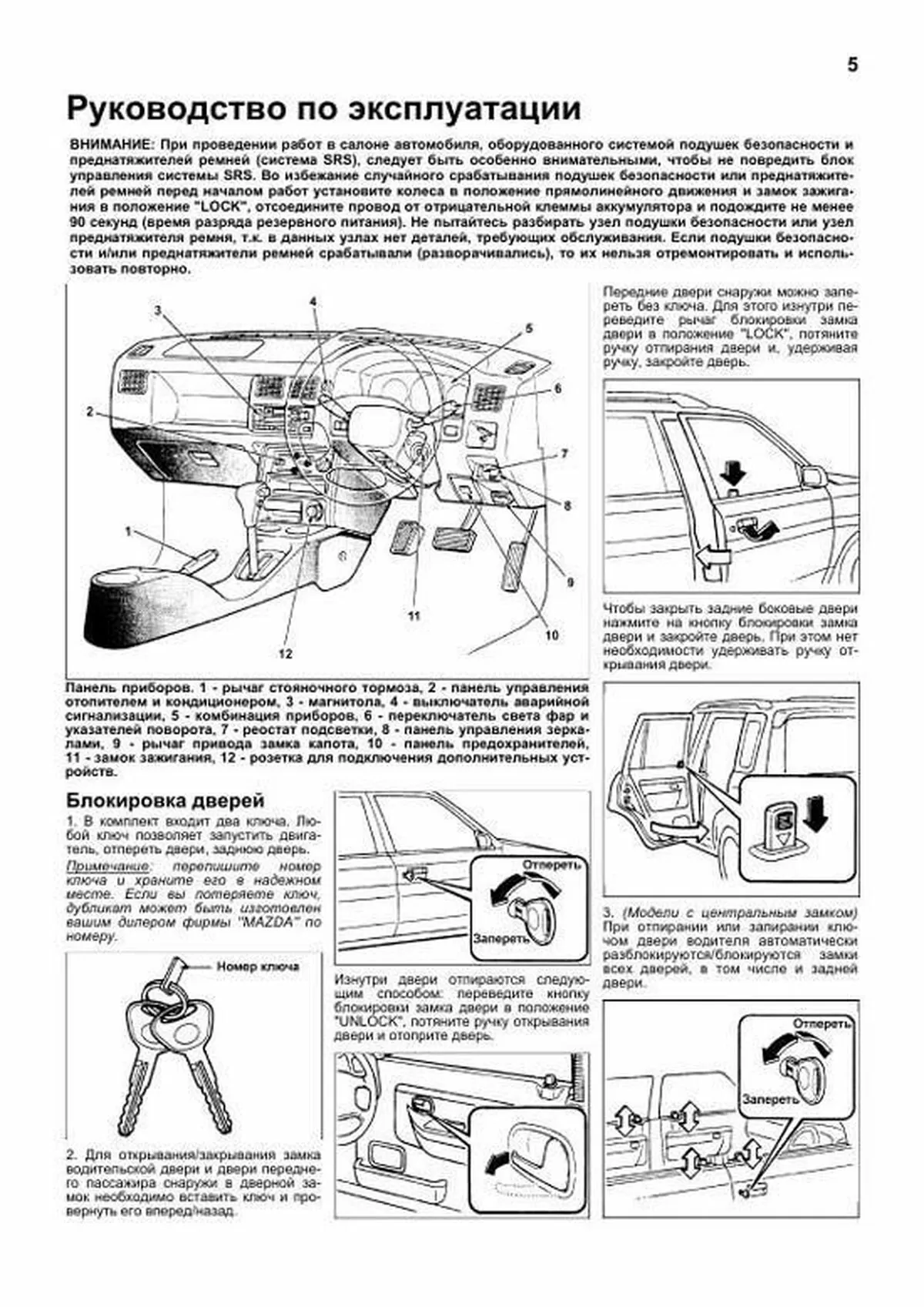

Блокировка дверей 1 В комплект входит два ключа Любой ключ позволяет запустить двигатель, отпереть двери, заднюю дверь Примечание: перепишите номер ключа и храните его в надежном месте Если вы потеряете ключ, дубликат может быть изготовлен вашим дилером фирмы "MAZDA" по номеру 2 Для открывания/закрывания замка водительской двери и двери переднего пассажира снаружи в дверной замок необходимо вставить ключ и провернуть его вперед/назад Изнутри двери отпираются следующим способом: переведите кнопку блокировки замка двери в положение "UNLOCK", потяните ручку открывания двери и отоприте дверь Передние двери снаружи можно запереть без ключа Для этого изнутри переведите рычаг блокировки замка двери в положение "LOCK", потяните ручку отпирания двери и, удерживая ручку, закройте дверь Чтобы закрыть задние боковые двери нажмите на кнопку блокировки замка двери и закройте дверь При этом нет необходимости удерживать ручку открывания двери 3 (Модели с центральным замком) При отпирании или запирании ключом двери водителя автоматически разблокируются/блокируются замки всех дверей, в том числе и задней двери Руководство по эксплуатации ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно Панель приборов 1 рычаг стояночного тормоза, 2 панель управления отопителем и кондиционером, 3 магнитола, 4 выключатель аварийной сигнализации, 5 комбинация приборов, 6 переключатель света фар и указателей поворота, 7 реостат подсветки, 8 панель управления зеркалами, 9 рычаг привода замка капота, 10 панель предохранителей, 11 замок зажигания, 12 розетка для подключения дополнительных устройств
Пример текста из раздела " Подвеска ": |
|

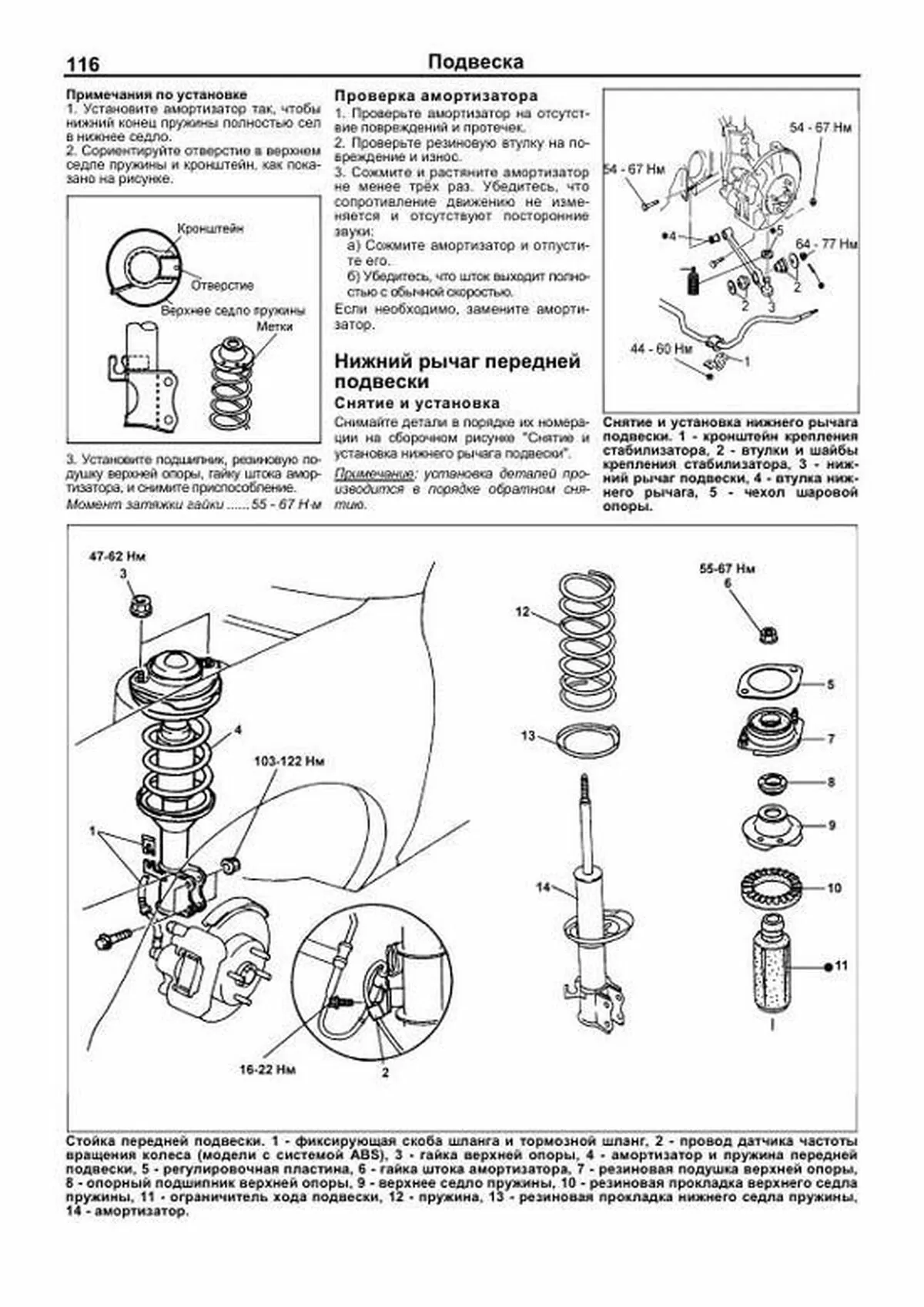

Примечания по установке 1 Установите амортизатор так, чтобы нижний конец пружины полностью сел в нижнее седло 2 Сориентируйте отверстие в верхнем седле пружины и кронштейн, как показано на рисунке 3 Установите подшипник, резиновую подушку верхней опоры, гайку штока амортизатора, и снимите приспособление Момент затяжки гайки55 67 Н?м Проверка амортизатора 1 Проверьте амортизатор на отсутствие повреждений и протечек 2 Проверьте резиновую втулку на повреждение и износ 3 Сожмите и растяните амортизатор не менее трёх раз Убедитесь, что сопротивление движению не изменяется и отсутствуют посторонние звуки: а) Сожмите амортизатор и отпустите его б) Убедитесь, что шток выходит полностью с обычной скоростью Если необходимо, замените амортизатор Нижний рычаг передней подвески Снятие и установка Снимайте детали в порядке их номерации на сборочном рисунке "Снятие и установка нижнего рычага подвески" Примечание: установка деталей производится в порядке обратном снятию Снятие и установка нижнего рычага подвески 1 кронштейн крепления стабилизатора, 2 втулки и шайбы крепления стабилизатора, 3 нижний рычаг подвески, 4 втулка нижнего рычага, 5 чехол шаровой опоры Пример текста из раздела " Рулевое управление ": |

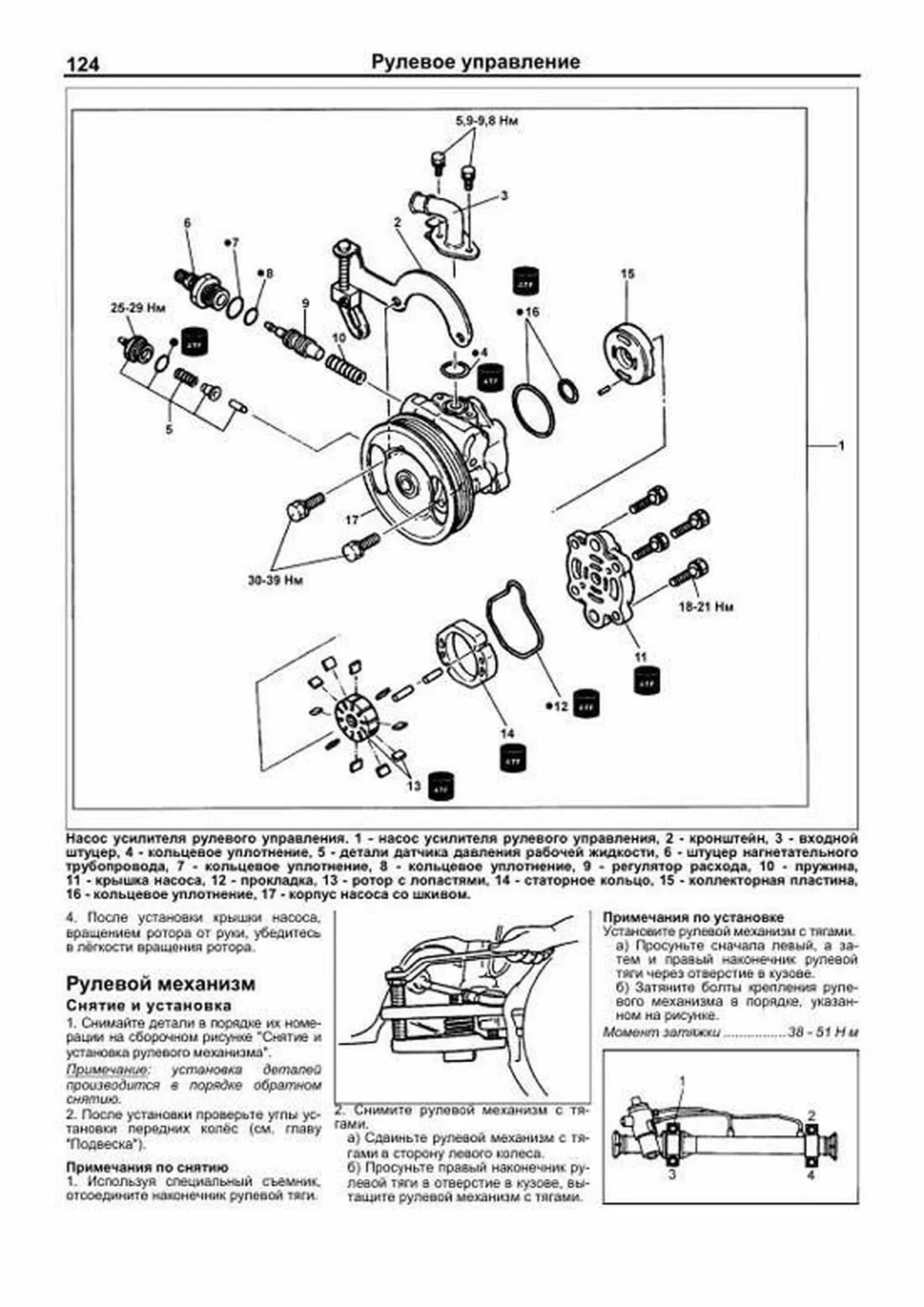

| 4 После установки крышки насоса, вращением ротора от руки, убедитесь в лёгкости вращения ротора Рулевой механизм Снятие и установка 1 Снимайте детали в порядке их номерации на сборочном рисунке "Снятие и установка рулевого механизма" Примечание: установка деталей производится в порядке обратном снятию 2 После установки проверьте углы установки передних колёс (см главу "Подвеска") Примечания по снятию 1 Используя специальный съемник, отсоедините наконечник рулевой тяги 2 Снимите рулевой механизм с тягами а) Сдвиньте рулевой механизм с тягами в сторону левого колеса б) Просуньте правый наконечник рулевой тяги в отверстие в кузове, вытащите рулевой механизм с тягами Примечания по установке Установите рулевой механизм с тягами а) Просуньте сначала левый, а затем и правый наконечник рулевой тяги через отверстие в кузове б) Затяните болты крепления рулевого механизма в порядке, указанном на рисунке Момент затяжки38 51 Н?м Насос усилителя рулевого управления 1 насос усилителя рулевого управления, 2 кронштейн, 3 входной штуцер, 4 кольцевое уплотнение, 5 детали датчика давления рабочей жидкости, 6 штуцер нагнетательного трубопровода, 7 кольцевое уплотнение, 8 кольцевое уплотнение, 9 регулятор расхода, 10 пружина, 11 крышка насоса, 12 прокладка, 13 ротор с лопастями, 14 статорное кольцо, 15 коллекторная пластина, 16 кольцевое уплотнение, 17 корпус насоса со шкивом
Пример текста из раздела " Тормозная система ": |
|

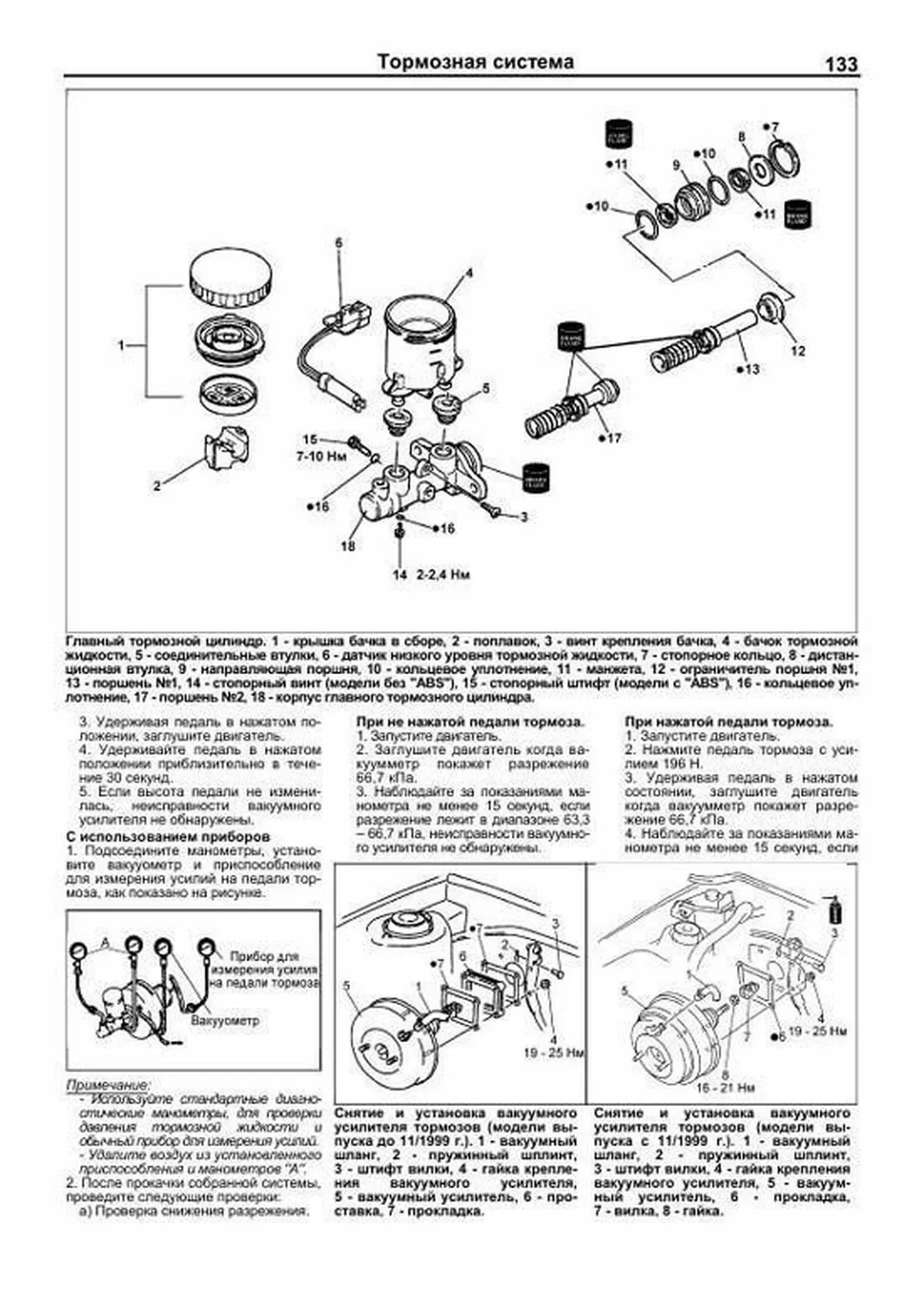

3 Удерживая педаль в нажатом положении, заглушите двигатель 4 Удерживайте педаль в нажатом положении приблизительно в течение 30 секунд 5 Если высота педали не изменилась, неисправности вакуумного усилителя не обнаружены С использованием приборов 1 Подсоедините манометры, установите вакууометр и приспособление для измерения усилий на педали тормоза, как показано на рисунке Примечание: Используйте стандартные диагностические манометры, для проверки давления тормозной жидкости и обычный прибор для измерения усилий Удалите воздух из установленного приспособления и манометров "А" 2 После прокачки собранной системы, проведите следующие проверки: а) Проверка снижения разрежения При не нажатой педали тормоза 1 Запустите двигатель 2 Заглушите двигатель когда вакуумметр покажет разрежение 66,7 кПа 3 Наблюдайте за показаниями манометра не менее 15 секунд, если разрежение лежит в диапазоне 63,3 – 66,7 кПa, неисправности вакуумного усилителя не обнаружены При нажатой педали тормоза 1 Запустите двигатель 2 Нажмите педаль тормоза с усилием 196 Н 3 Удерживая педаль в нажатом состоянии, заглушите двигатель когда вакуумметр покажет разрежение 66,7 кПa 4 Наблюдайте за показаниями манометра не менее 15 секунд, если Главный тормозной цилиндр 1 крышка бачка в сборе, 2 поплавок, 3 винт крепления бачка, 4 бачок тормозной жидкости, 5 соединительные втулки, 6 датчик низкого уровня тормозной жидкости, 7 стопорное кольцо, 8 дистанционная втулка, 9 направляющая поршня, 10 кольцевое уплотнение, 11 манжета, 12 ограничитель поршня №1, 13 поршень №1, 14 стопорный винт (модели без "ABS"), 15 стопорный штифт (модели с "ABS"), 16 кольцевое уплотнение, 17 поршень №2, 18 корпус главного тормозного цилиндра Снятие и установка вакуумного усилителя тормозов (модели выпуска до 11/1999 г) 1 вакуумный шланг, 2 пружинный шплинт, 3 штифт вилки, 4 гайка крепления вакуумного усилителя, 5 вакуумный усилитель, 6 проставка, 7 прокладка Снятие и установка вакуумного усилителя тормозов (модели выпуска с 11/1999 г) 1 вакуумный шланг, 2 пружинный шплинт, 3 штифт вилки, 4 гайка крепления вакуумного усилителя, 5 вакуумный усилитель, 6 прокладка, 7 вилка, 8 гайка
Пример текста из раздела " Кузов ": |
|

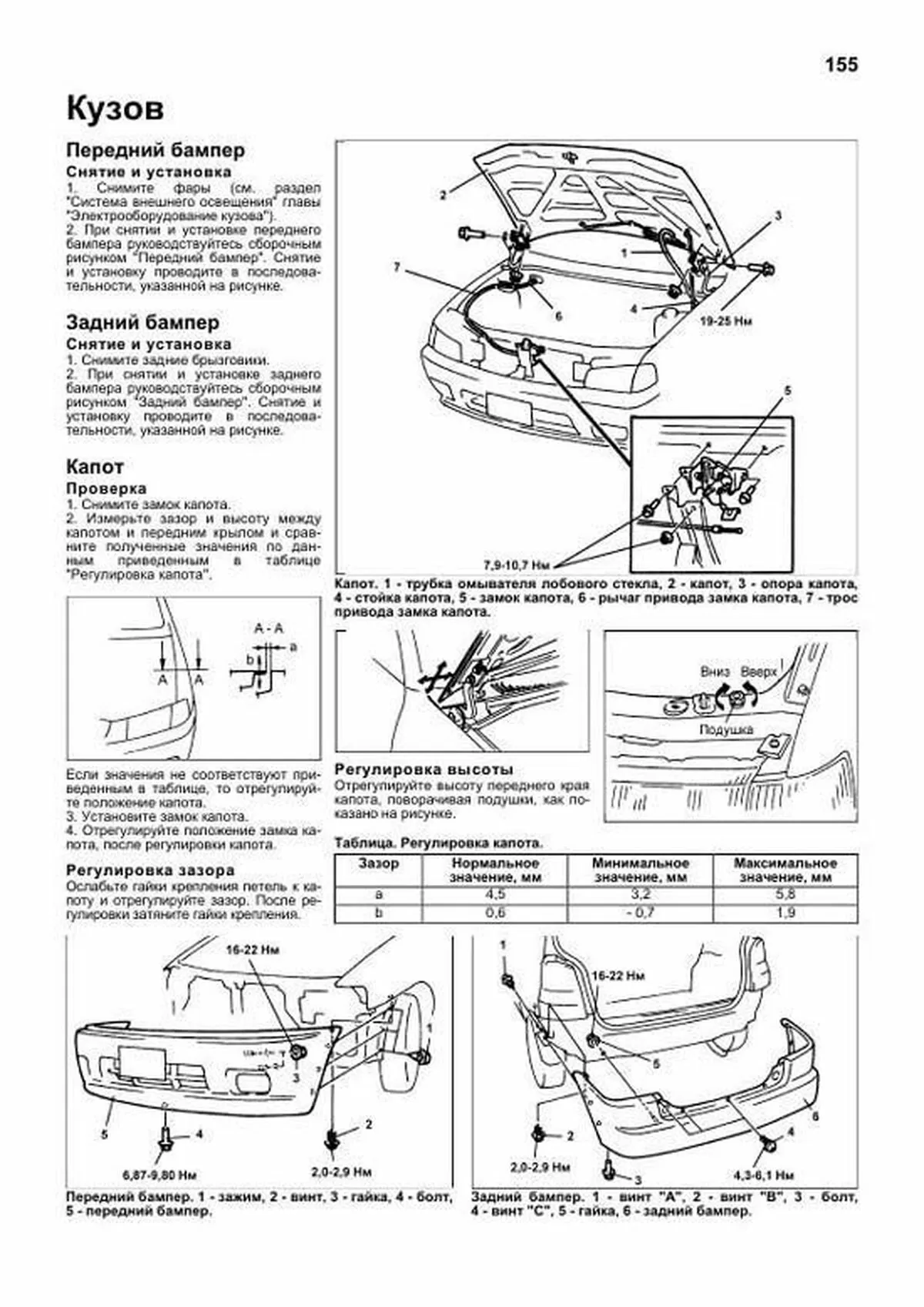

Передний бампер Снятие и установка 1 Снимите фары (см раздел "Система внешнего освещения" главы "Электрооборудование кузова") 2 При снятии и установке переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" Снятие и установку проводите в последовательности, указанной на рисунке Задний бампер Снятие и установка 1 Снимите задние брызговики 2 При снятии и установке заднего бампера руководствуйтесь сборочным рисунком "Задний бампер" Снятие и установку проводите в последовательности, указанной на рисунке Капот Проверка 1 Снимите замок капота 2 Измерьте зазор и высоту между капотом и передним крылом и сравните полученные значения по данным приведенным в таблице "Регулировка капота" Если значения не соответствуют приведенным в таблице, то отрегулируйте положение капота 3 Установите замок капота 4 Отрегулируйте положение замка капота, после регулировки капота Регулировка зазора Ослабьте гайки крепления петель к капоту и отрегулируйте зазор После регулировки затяните гайки крепления Регулировка высоты Отрегулируйте высоту переднего края капота, поворачивая подушки, как показано на рисунке Кузов Передний бампер 1 зажим, 2 винт, 3 гайка, 4 болт, 5 передний бампер Задний бампер 1 винт "А", 2 винт "В", 3 болт, 4 винт "С", 5 гайка, 6 задний бампер Капот 1 трубка омывателя лобового стекла, 2 капот, 3 опора капота, 4 стойка капота, 5 замок капота, 6 рычаг привода замка капота, 7 трос привода замка капота Таблица Регулировка капота Зазор Нормальное значение, мм Минимальное значение, мм Максимальное значение, мм a 4,5 3,2 5,8 b 0,6 0,7 |
