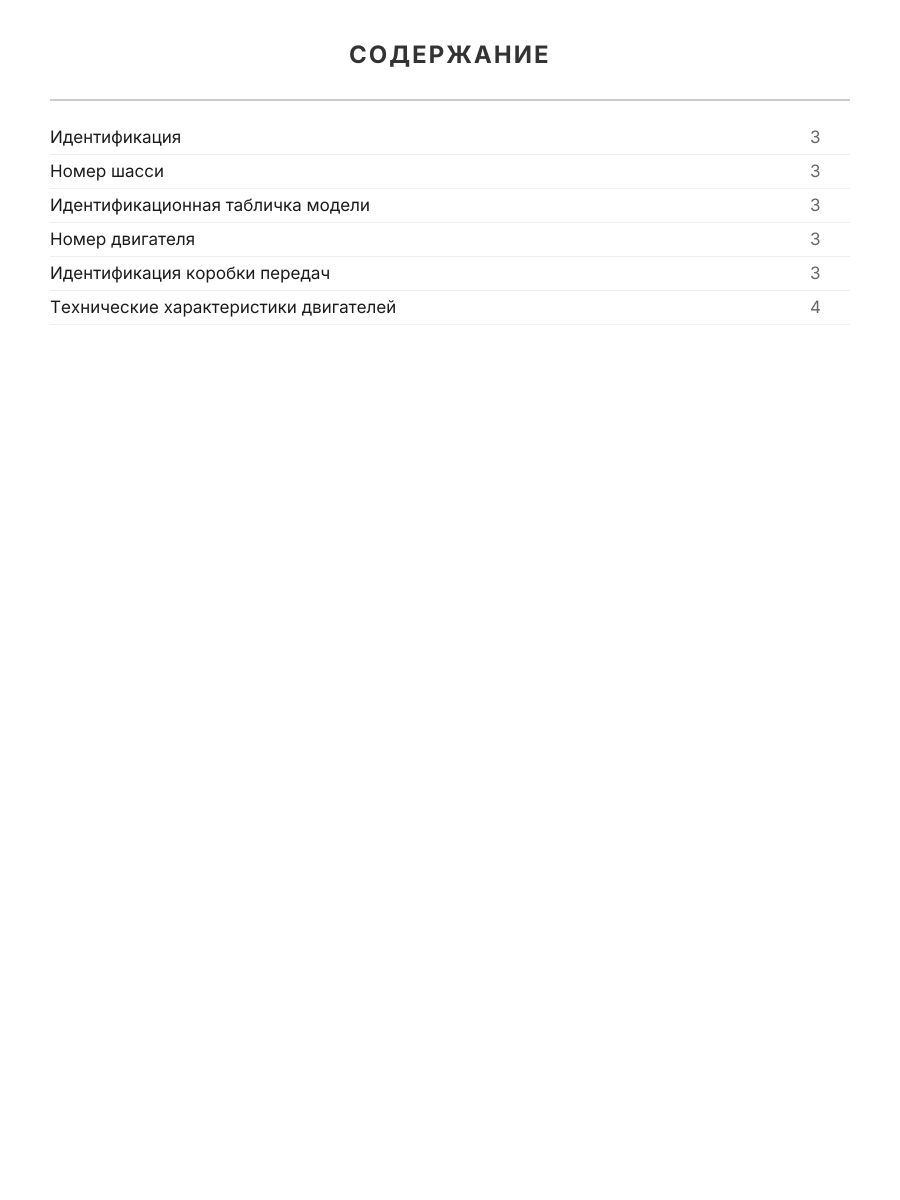

Идентификация
3
|
|
Номер шасси
3
|
|
Идентификационная табличка модели
3
|
|
Номер двигателя
3
|
|
Идентификация коробки передач
3
|
|
Технические характеристики двигателей
4
|
|
Сокращения и условные обозначения
4
|
|
Общие инструкции по ремонту
4
|
|
Точки установки гаражного домкрата и лап подъемника
5
|
|
Основные параметры автомобиля
6
|
|
Руководство по эксплуатации
7
|
|
Блокировка дверей
7
|
|
Одометр и счетчики пробега
8
|
|
Регулировка яркости подсветки комбинации приборов
8
|
|
Тахометр
9
|
|
Указатель количества топлива
9
|
|
Указатель температуры охлаждающей жидкости
9
|
|
Часы
9
|
|
Термометр
9
|
|
Индикаторы комбинации приборов
9
|
|
Стеклоподъемники
11
|
|
Световая сигнализация на автомобиле
11
|
|
Капот
12
|
|
Задняя дверь (универсал)
12
|
|
Крышка багажника (седан)
12
|
|
Лючок заливной горловины топливного бака
12
|
|
Управление стеклоочистителями и омывателями
12
|
|
Регулировка положения рулевого колеса
13
|
|
Управление зеркалами
13
|
|
Обогреватель заднего стекла / стекла задней двери и обогреватель боковых зеркал (модификации)
13
|
|
Сиденья
14
|
|
Ремни безопасности
15
|
|
Меры предосторожности при эксплуатации автомобилей оборудованных системой SRS
17
|
|
Система поддержания скорости
18
|
|
Управление отопителем и кондиционером
19
|
|
Магнитола - основные моменты эксплуатации
20
|
|
Разъемы для подключения дополнительного оборудования (12 V)
22
|
|
Стояночный тормоз
22
|
|
Антиблокировочная тормозная система (ABS)
23
|
|
Управление автомобилем с АКПП
23
|
|
Система полного привода Full Time 4WD
24
|
|
Советы по вождению в различных условиях
24
|
|
Буксировка автомобиля
24
|
|
Запуск двигателя
25
|
|
Неисправности двигателя во время движения
27
|
|
Домкрат и инструменты
27
|
|
Поддомкрачивание автомобиля
27
|
|
Замена колеса
28
|
|
Замена на "докатку"
28
|
|
Рекомендации по выбору шин
28
|
|
Проверка давления и состояния шин
29
|
|
Замена шин
29
|
|
Особенности эксплуатации алюминиевых дисков
30
|
|
Замена дисков колес
30
|
|
Индикаторы износа накладок тормозных колодок
30
|
|
Каталитический нейтрализатор и система выпуска
30
|
|
Проверка и замена предохранителей
30
|
|
Замена ламп
31
|
|
Техническое обслуживание и общие процедуры проверки и регулировки
34
|
|
Интервалы обслуживания
34
|
|
Моторное масло и фильтр
34
|
|
Проверка и замена охлаждающей жидкости
36
|
|
Проверка и очистка воздушного фильтра
36
|
|
Замена топливного фильтра
37
|
|
Проверка ремней привода навесных агрегатов
37
|
|
Аккумуляторная батарея
38
|
|
Проверка свечей зажигания
39
|
|
Проверка угла опережения зажигания
41
|
|
Проверка частоты вращения холостого хода
41
|
|
Проверка давления конца такта сжатия
41
|
|
Проверка разрежения во впускном коллекторе
42
|
|
Проверка СО и СН в отработавших газах
43
|
|
Проверка уровня рабочей жидкости в бачке системы гидроусилителя рулевого управления
43
|
|
Проверка уровня рабочей жидкости тормозной системы
43
|
|
Проверка уровня и замена рабочей жидкости АКПП
43
|
|
Проверка уровня и замена масла в раздаточной коробке
43
|
|
Проверка уровня и замена масла в заднем редукторе
44
|
|
Проверка элементов тормозной системы
44
|
|
Проверка эффективности стояночного тормоза
45
|
|
Проверка чехлов приводных валов
45
|
|
Проверка состояния элементов подвески
45
|
|
Проверка пыльников рулевого механизма
45
|
|

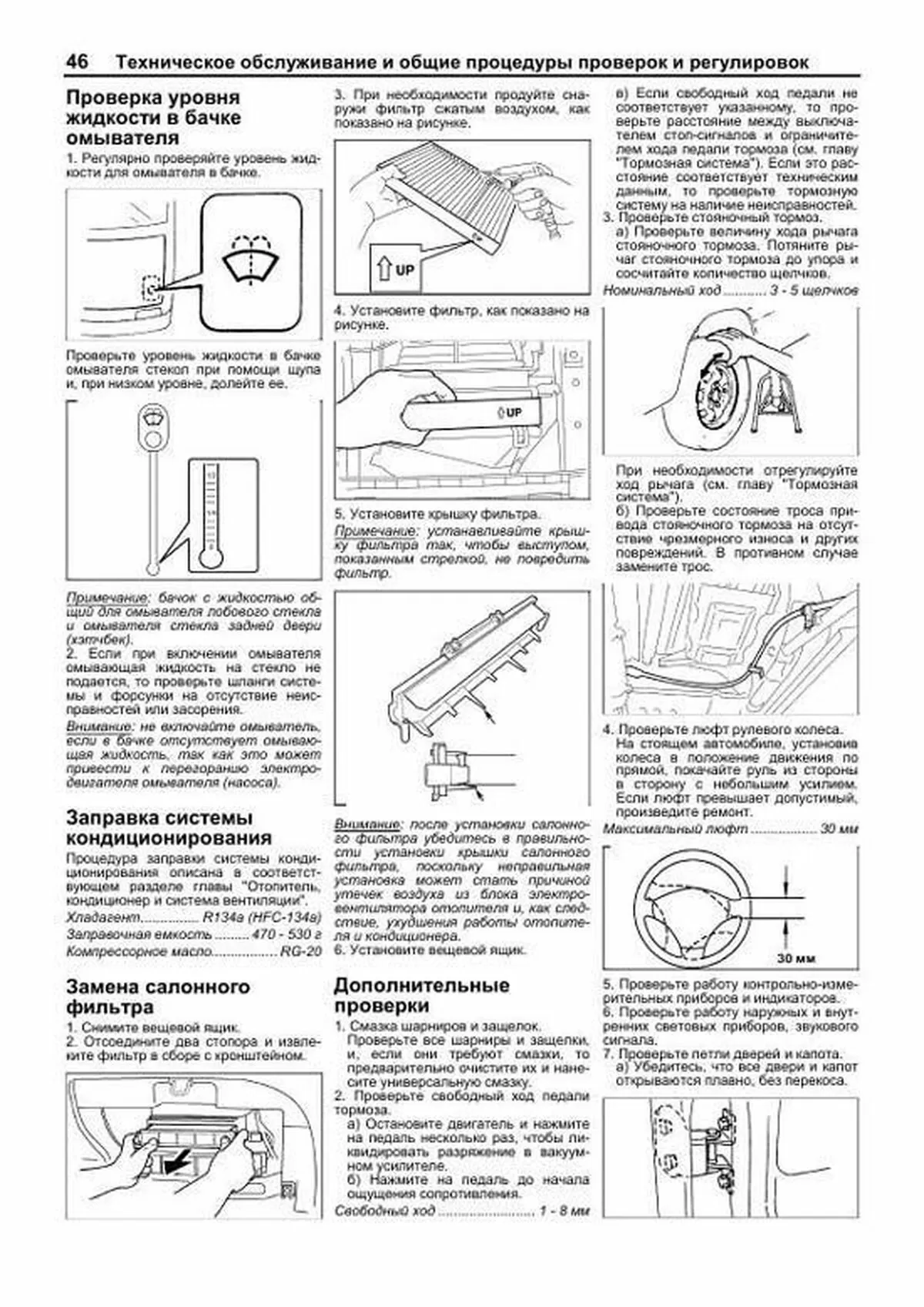

Проверка уровня жидкости в бачке омывателя
46
|
|
Заправка системы кондиционирования
46
|
|
Замена салонного фильтра
46
|
|
Дополнительные проверки
46
|
|
Каталожные номера оригинальных запасных частей
47
|
|
Двигатель Механическая часть
48
|
|
Проверка и регулировка зазоров в приводе клапанов
48
|
|
Силовой агрегат
49
|
|
Снятие и установка (M15A)
49
|
|
Снятие и установка (M18A)
51
|
|
Цепь привода ГРМ
53
|
|
Распределительные валы
57
|
|
Головка блока цилиндров
59
|
|
Замена сальников коленчатого вала
59
|
|
Основные технические данные механической части двигателей M15A и M18A
60
|
|
Двигатель - общие процедуры ремонта
61
|
|
Головка блока цилиндров
61
|
|
Блок цилиндров
65
|
|
Система охлаждения
73
|
|
Меры предосторожности
73
|
|
Проверка уровня и замена охлаждающей жидкости
73
|
|
Проверка отсутствия утечек охлаждающей жидкости
73
|
|
Термостат
74
|
|
Вентилятор
75
|
|
Радиатор
75
|
|
Насос охлаждающей жидкости
75
|
|
Клапан системы охлаждения (некоторые модели)
76
|
|
Основные технические данные системы охлаждения
76
|
|
Система смазки
77
|
|
Моторное масло и фильтр
77
|
|
Проверка давления масла
77
|
|
Масляный поддон
77
|
|
Масляный насос
78
|
|
Основные технические данные системы смазки
80
|
|
Система впрыска топлива (EFI)
81
|
|
Меры предосторожности при работе с топливной системой
81
|
|
Система диагностирования
81
|
|
Считывание диагностических кодов
81
|
|
Стирание диагностических кодов неисправностей
82
|
|
Топливная система
97
|
|
Форсунки
97
|
|
Топливный бак
99
|
|
Топливный насос
100
|
|
Топливный фильтр
102
|
|
Система электронного управления
102
|
|
Корпус дроссельной заслонки
102
|
|
Клапан системы управления частотой вращения холостого хода (IAC)
103
|
|
Блок управления двигателем
103
|
|
Датчик абсолютного давления во впускном коллекторе
103
|
|
Датчик положения дроссельной заслонки
104
|
|
Датчик температуры охлаждающей жидкости
104
|
|
Кислородный датчик
105
|
|
Датчик положения распределительного вала
105
|
|
Датчик положения коленчатого вала
106
|
|
Датчик детонации
106
|
|
Управляющие реле
106
|
|
Датчик температуры воздуха на впуске
106
|
|
Система выключения подачи топлива на режимах принудительного холостого хода
107
|
|
Клапан VVT
107
|
|
Система снижения токсичности
107
|
|
Система улавливания паров топлива
107
|
|
Система принудительной вентиляции картера
108
|
|
Система зажигания
108
|
|
Основные технические данные системы впрыска топлива
110
|
|
Система впуска и выпуска
111
|
|
Система впуска воздуха
111
|
|
Система выпуска
112
|
|
Система запуска
114
|
|
Стартер
114
|
|
Основные технические данные системы запуска
116
|
|
Система зарядки
117
|
|
Генератор
117
|
|
Проверка цепи генератора (батарея не заряжена)
117
|
|
Проверка цепи генератора (батарея заряжена)
117
|
|
Снятие и установка
117
|
|
Проверка
118
|
|
Основные технические данные системы зарядки
119
|
|
Автоматическая коробка передач
120
|
|
Диагностика АКПП
120
|
|
Считывание кодов неисправности
120
|
|
Сброс кодов неисправности
121
|
|
Проверка переключения передач
126
|
|
Проверка системы блокировки селектора
126
|
|
Проверка элементов электрической части системы управления коробкой передач
126
|
|
Проверка механических систем коробки передач
132
|
|
Тест на полностью заторможенном автомобиле (stall test)
132
|
|
Проверка времени включения передачи
132
|
|
Гидравлический тест
132
|
|
Дорожный тест
133
|
|
Трос блокировки ключа в замке зажигания
135
|
|
Трос управления АКПП
135
|
|
Замена сальника приводного вала
136
|
|
Блок клапанов
136
|
|
Снятие и установка коробки передач (модели с двигателем М18)
137
|
|
Раздаточная коробка
137
|
|
Снятие и установка
137
|
|
Замена сальников
139
|
|
Основные технические данные АКПП
139
|
|
Основные технические данные раздаточной коробки
139
|
|
Карданный вал
140
|
|
Задний редуктор
141
|
|
Приводные валы
143
|
|
Передние приводные валы
143
|
|
Задние приводные валы (модели 4WD)
144
|
|
Подвеска
145
|
|
Предварительные проверки
145
|
|
Проверка и регулировка углов установки колес
145
|
|
Передняя подвеска
146
|
|
Стойка передней подвески
146
|
|

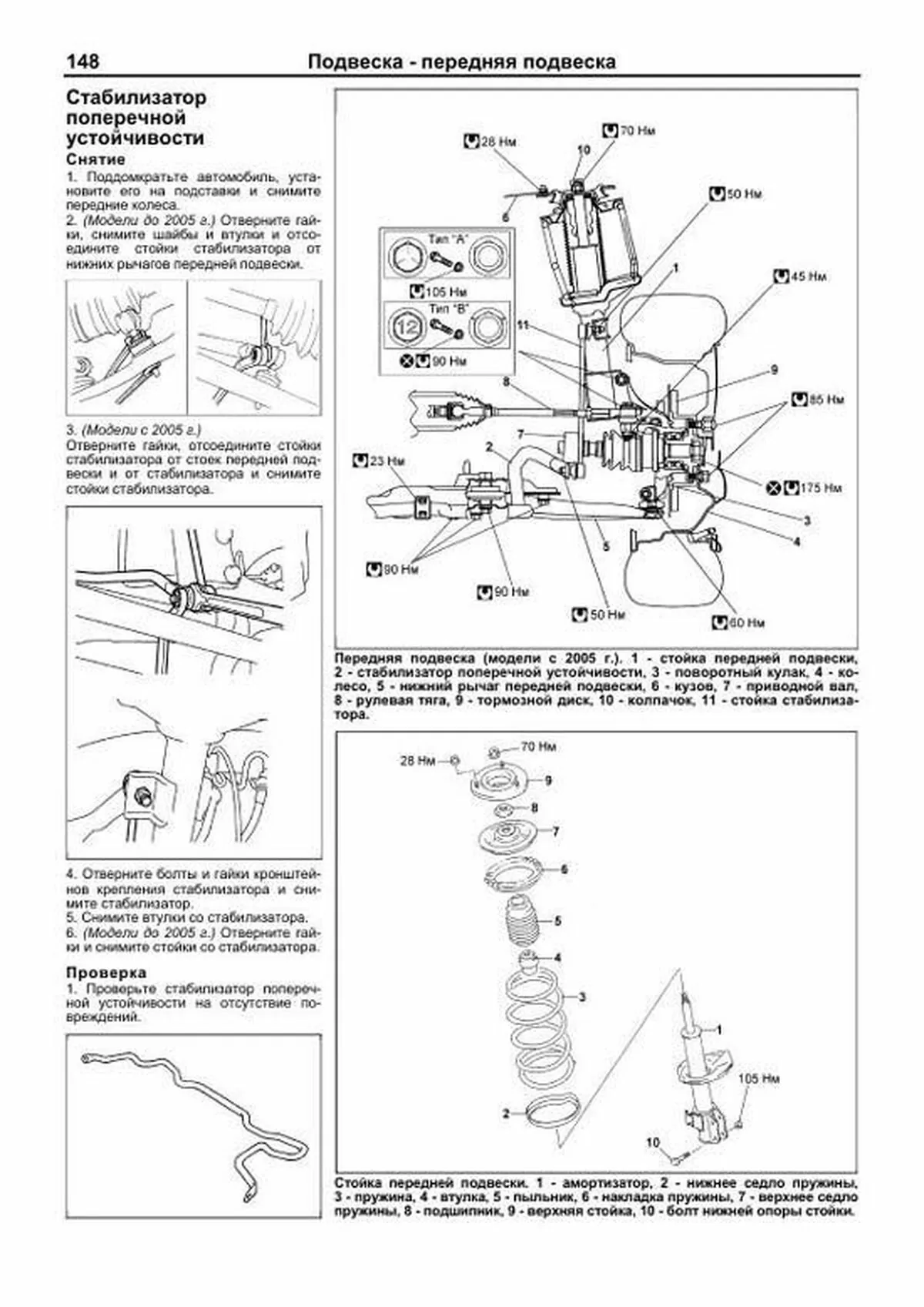

Стабилизатор поперечной устойчивости
148
|
|
Ступица переднего колеса и поворотный кулак
150
|
|
Нижний рычаг передней подвески
151
|
|
Поперечная балка передней подвески
153
|
|
Задняя подвеска
153
|
|
Стойка задней подвески
153
|
|
Стабилизатор поперечной устойчивости
156
|
|
Поперечные рычаги задней подвески
156
|
|
Продольный рычаг задней подвески
158
|
|
Поперечная балка задней подвески
158
|
|

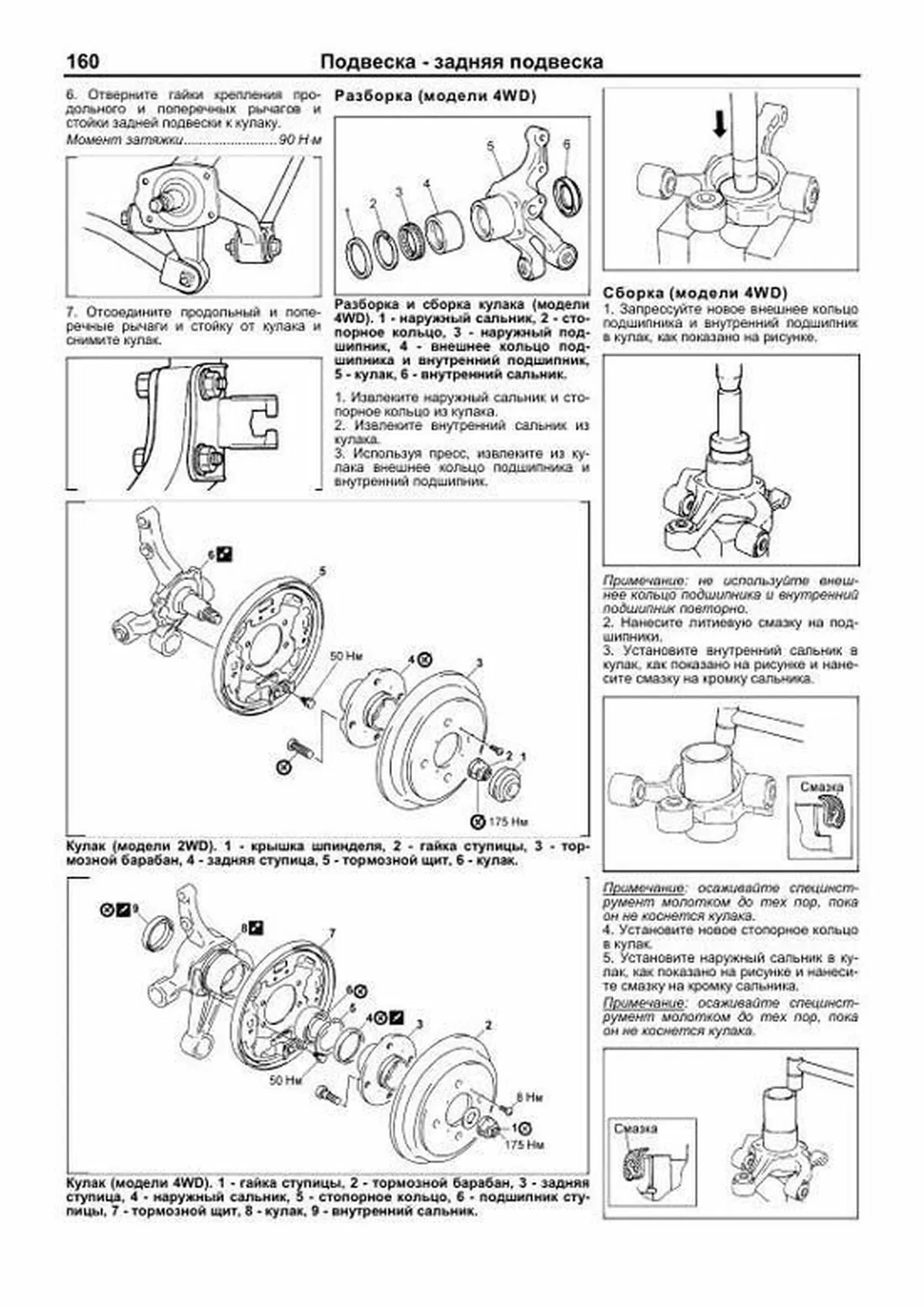

Ступица заднего колеса
159
|
|
Кулак
159
|
|
Основные технические данные подвески
161
|
|
Рулевое управление
162
|
|
Проверка люфта рулевого колеса
162
|
|
Проверка усилия на рулевом колесе
162
|
|
Проверка и регулировка ремня привода насоса усилителя рулевого управления
162
|
|
Проверка уровня рабочей жидкости
162
|
|
Проверка системы увеличения частоты вращения холостого хода
162
|
|
Проверка утечек рабочей жидкости
162
|
|
Проверка давления рабочей жидкости усилителя рулевого управления
163
|
|
Замена рабочей жидкости и прокачка системы усилителя рулевого управления
163
|
|
Рулевой механизм
164
|
|
Насос усилителя рулевого управления
166
|
|
Рулевая колонка
167
|
|
Основные технические данные рулевого управления
170
|
|
Тормозная система
171
|
|
Прокачка тормозной системы
171
|
|
Проверка вакуумного усилителя тормозов
171
|
|
Проверка и регулировка педали тормоза
171
|
|
Проверка и регулировка стояночного тормоза
172
|
|
Главный тормозной цилиндр
172
|
|
Вакуумный усилитель тормозов
173
|
|

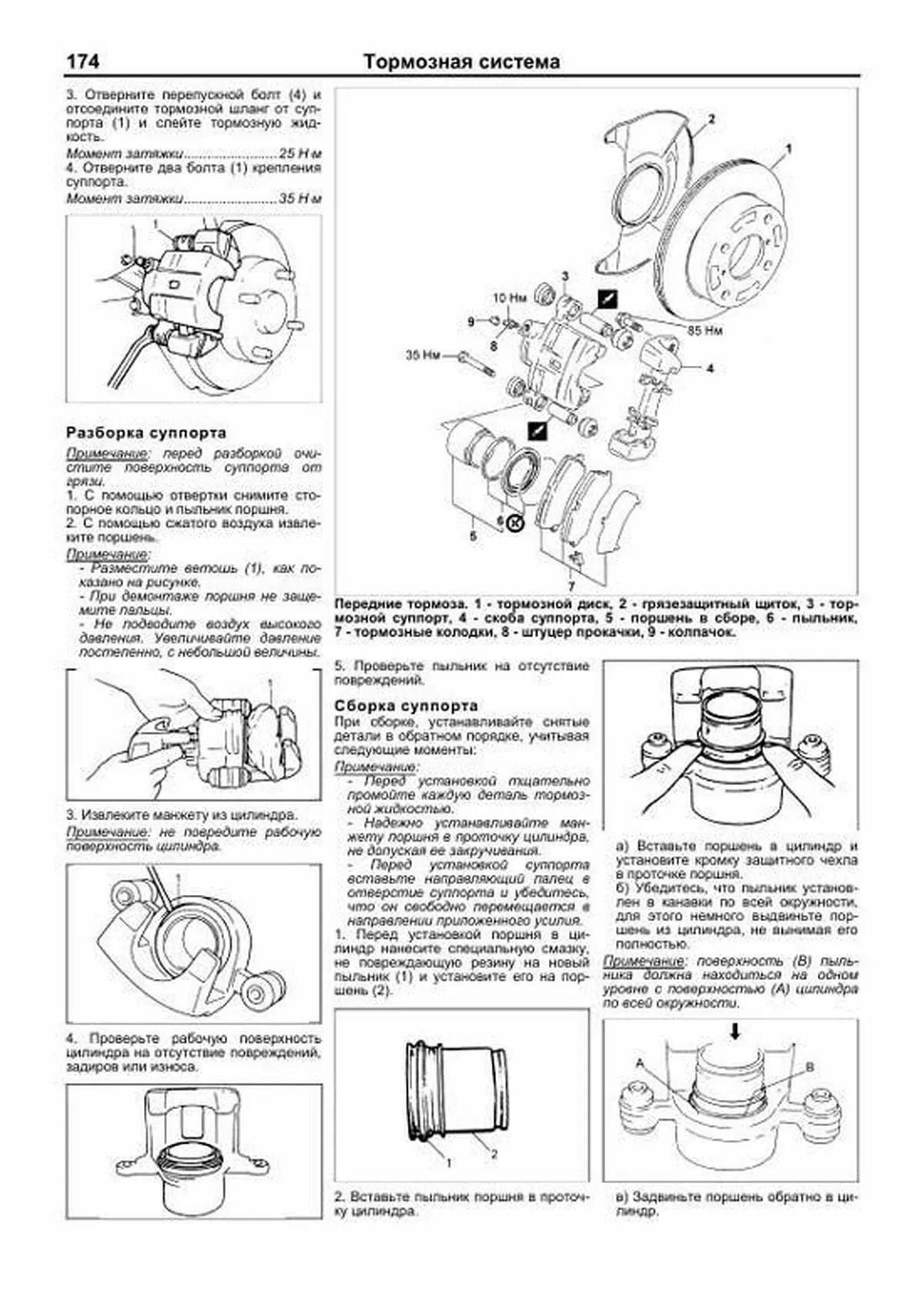

Передние тормоза
173
|
|
Задние барабанные тормоза
175
|
|
Стояночный тормоз
176
|
|
Основные технические данные тормозной системы
177
|
|
Антиблокировочная система тормозов (ABS)
178
|
|
Диагностика системы ABS
178
|
|
Считывание кодов неисправностей
178
|
|
Проверка работы системы
179
|
|
Сброс кодов неисправностей
180
|
|
Модулятор давления
180
|
|
Датчики частоты вращения колес
180
|
|
Датчик замедления (4WD)
181
|
|
Электронный блок управления ABS
181
|
|
Кузов
183
|
|

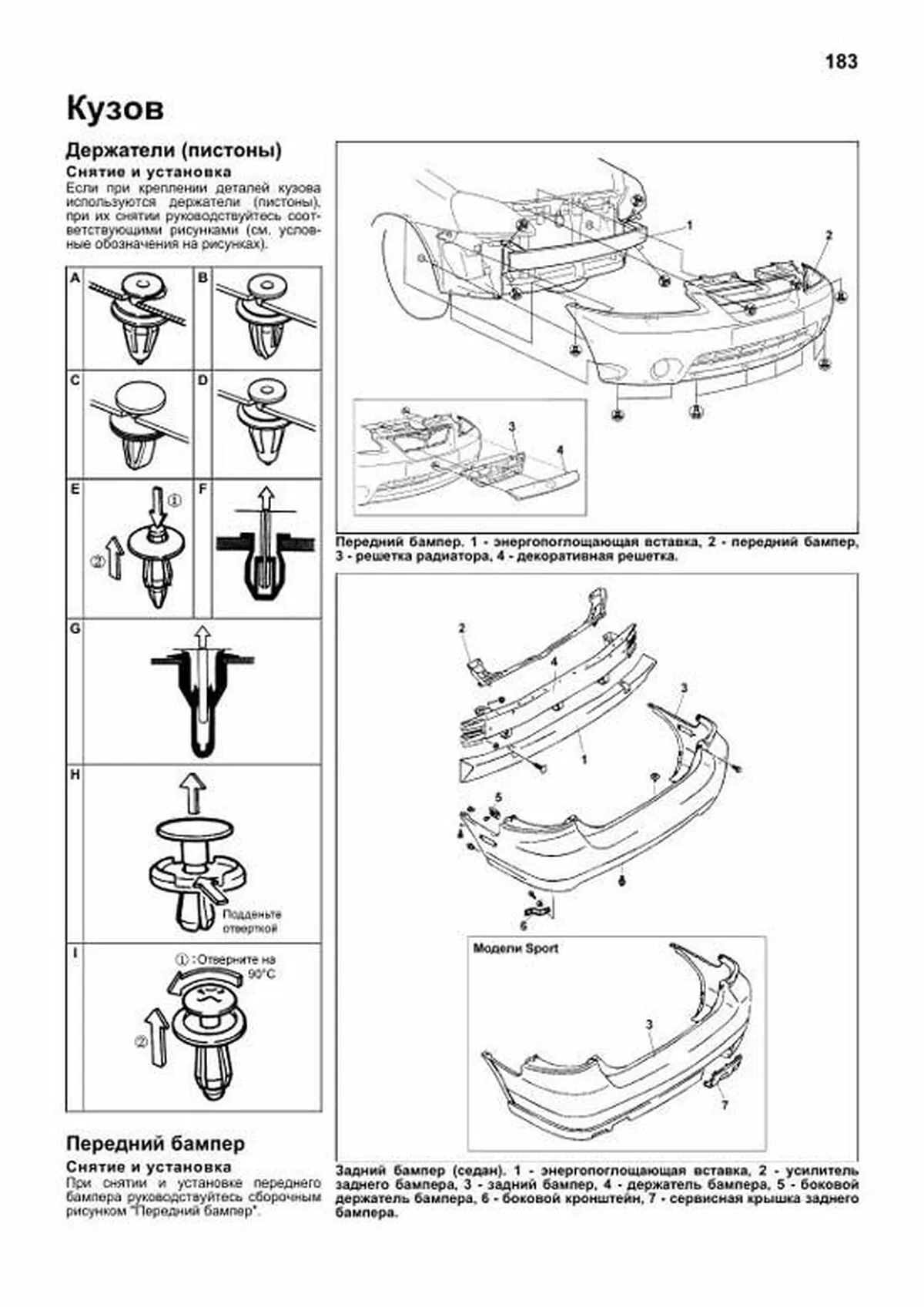

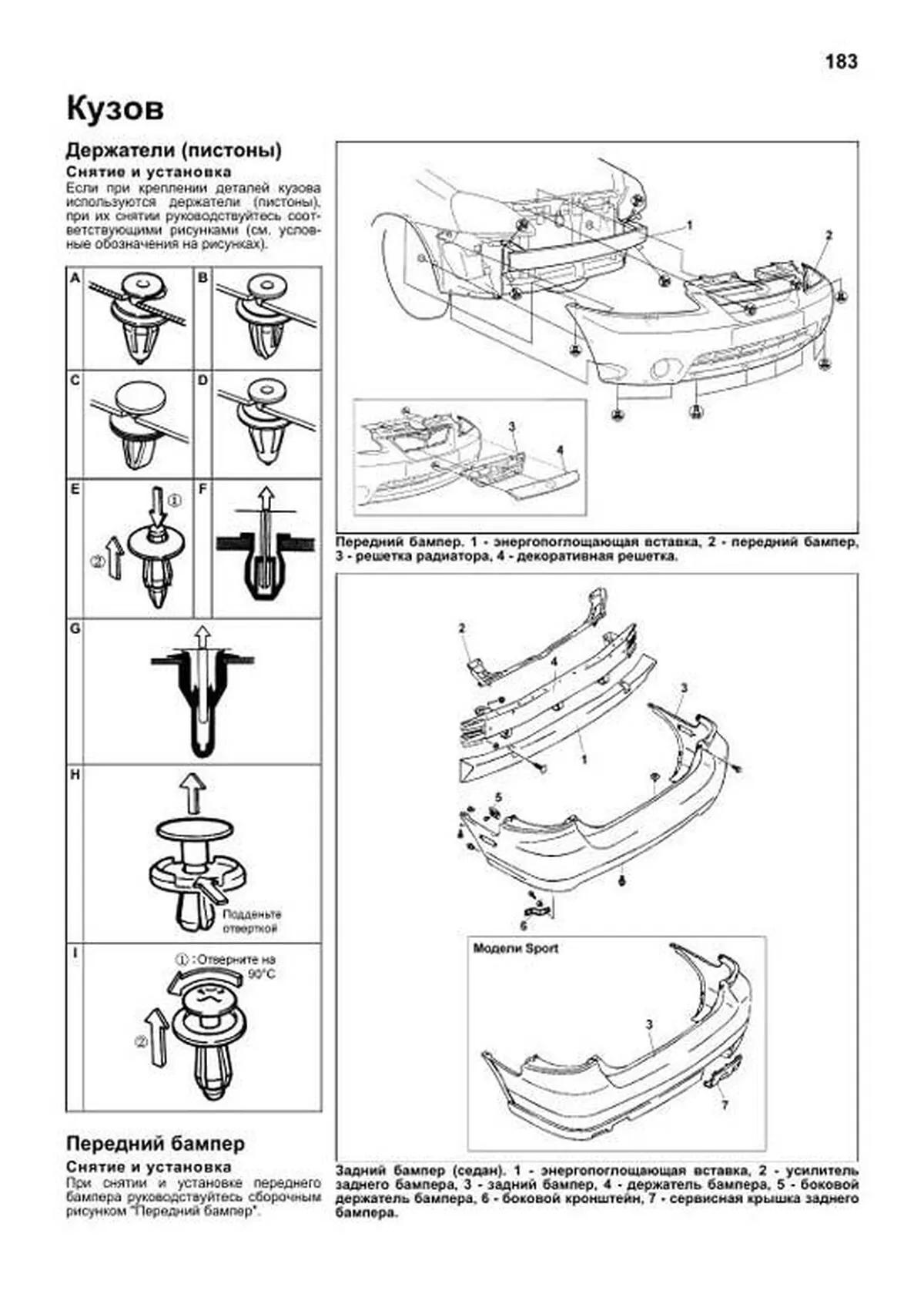

Держатели (пистоны)
183
|
|
Передний бампер
183
|
|
Задний бампер
184
|
|
Переднее крыло
184
|
|
Боковое зеркало заднего вида
184
|
|
Капот
184
|
|
Спойлер
185
|
|
Молдинг крыши
185
|
|
Стеклоочистители и омыватели
185
|
|
Боковые двери
185
|
|
Задняя дверь (универсал)
187
|
|
Крышка багажника (седан)
188
|
|
Лобовое стекло
188
|
|
Переднее боковое стекло
190
|
|
Заднее боковое стекло (универсал)
190
|
|
Заднее стекло (седан)
191
|
|
Заднее стекло (универсал)
191
|
|
Центральная консоль
191
|
|
Отделка салона и крыши
191
|
|
Панель приборов
193
|
|
Сиденья
196
|
|
Кузовные размеры
197
|
|
Моторный отсек
197
|
|
Проем задней двери (хэтчбек)
197
|
|
Проем крышки багажника (седан)
197
|
|
Проемы боковых дверей (хэтчбек)
197
|
|
Проемы боковых дверей (седан)
198
|
|
Салон автомобиля (седан)
199
|
|
Салон автомобиля (хэтчбек)
199
|
|
Нижняя плоскость (хэтчбек)
200
|
|
Нижняя плоскость (седан)
202
|
|
Основные технические данные кузова
202
|
|
Кондиционер, отопление и вентиляция
203
|
|
Общие сведения о хладагенте R-134a
203
|
|
Меры безопасности при работе с хладагентом
203
|
|
Вакуумирование, зарядка и проверка системы
204
|
|
Устранение шумов
206
|
|
Линии охлаждения
207
|
|
Ремень привода навесных агрегатов
207
|
|
Панель управления кондиционером и отопителем
207
|
|
Блок отопителя и вентилятора
208
|
|
Испаритель
209
|
|
Компрессор кондиционера
209
|
|
Конденсатор
210
|
|
Проверка элементов электрической части
210
|
|
Основные технические данные системы кондиционирования
211
|
|
Система безопасности (SRS)
212
|
|
Меры предосторожности при эксплуатации и проведении ремонтных работ
212
|
|
Диагностика системы
213
|
|
Включение и отключение системы SRS
215
|
|
Общая проверка
215
|
|
Блок управления системой пассивной безопасности
215
|
|
Модули фронтальных подушек безопасности водителя и переднего пассажира
216
|
|
Спиральный провод
217
|
|
Ремень безопасности с преднатяжителем
217
|
|
Модуль боковой подушки безопасности
218
|
|
Боковые датчики системы SRS
218
|
|
Электрооборудование кузова
219
|
|
Общая информация
219
|
|
Реле и предохранители
219
|
|
Замок зажигания
222
|
|
Система освещения
222
|
|
Стеклоочистители и омыватели
224
|
|
Обогреватель заднего стекла
225
|
|
Электропривод стеклоподъемников
226
|
|
Электропривод зеркал
227
|
|
Обогреватель зеркал
228
|
|
Комбинация приборов
228
|
|
Подогреватели сидений
229
|
|
Центральный замок
229
|
|
Система дистанционного управления центральным замком
230
|
|
Схемы электрооборудования
231
|
|
Обозначения, применяемые на схемах электрооборудования
231
|
|
Коды цветов проводов
232
|
|
Расположение разъемов и точек заземления
233
|
|
Точки заземления
241
|
|
Схема 0
244
|
|
- Распределение электропитания
|
|
Схема А-1
245
|
|
- Система запуска
|
|
Схемы А-2
246
|
|
- Система зарядки
|
|
Схемы А-3
247
|
|
- Система зажигания
|
|
Схемы А-4
248
|
|
- Система охлаждения
|
|
Схемы А-5
249
|
|
- Система управления двигателем
|
|
Схема А-5 (продолжение)
250
|
|
- Система управления двигателем (продолжение 1)
|
|
Схемы А-5 (продолжение)
251
|
|
- Система управления двигателем (продолжение 2)
|
|
Схемы В-1
252
|
|
- Очистители и омыватели лобового стекла
|
|
Схемы В-2
253
|
|
- Очиститель и омыватель заднего стекла
|
|
Схемы В-3
254
|
|
- Обогреватель заднего стекла
|
|
Схема В-4
255
|
|
- Электропривод стеклоподъемников
|
|
Схема В-5
256
|
|
- Центральный замок
|
|
Схемы В-7
257
|
|
- Электропривод зеркал
|
|
Схемы В-9, В-11
258
|
|
- Звуковой сигнал - Подогреватели сидений
|
|
Схемы С-1
259
|
|
- Комбинация приборов (указатели)
|
|
Схемы С-2
260
|
|
- Комбинация приборов (индикаторы)
|
|
Схема С-3
261
|
|
- Комбинация приборов (световая сигнализация)
|
|
Схемы D-1
262
|
|
- Фары
|
|
Схемы D-2
263
|
|
- Габариты и подсветка номерного знака
|
|
Схемы D-4
264
|
|
- Система подсветки
|
|
Схемы D-5
265
|
|
- Освещение салона
|
|
Схемы D-6
266
|
|
- Указатели поворота и аварийная сигнализация
|
|
Схемы D-7
267
|
|
- Стоп-сигналы
|
|
Схемы D-8
268
|
|
- Фонари заднего хода
|
|
Схемы E-1
269
|
|
- Кондиционер и отопитель
|
|
Схемы F-1
270
|
|
- Аудиосистема
|
|
Схемы F-2, F-3
271
|
|
- Прикуриватель - Зуммер
|
|
Схема G-1
272
|
|
- Система управления АКПП
|
|
Схема G-4
273
|
|
- Система пассивной безопасности SRS
|
|
Схема G-5
277
|
|
- Антиблокировочная система тормозов (ABS)
|
|
Разъемы
278
|
|
278
|
| ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ
СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ |
|
Пример текста из раздела " Руководство по эксплуатации ": |
|
Блокировка дверей 1 В комплект входят два ключа: главный и запасной Для моделей с системой дистанционного управления центральным замком в комплект также входит брелок-передатчик, при помощи которого осуществляется дистанционное управление замками дверей Каждый ключ позволяет запустить двигатель и отпереть боковые двери, в том числе заднюю дверь или крышку багажника Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля Новый ключ можно заказать у любого официального дилера SUZUKI, предоставив ему номер ключа 2 Для отпирания/запирания боковых дверей снаружи, необходимо вставить ключ в дверной замок и повернуть его вперед/назад Боковые двери можно закрыть без ключа Для этого нажмите кнопку блокировки замка и закройте дверь Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система "SRS"), следует быть особенно внимательными, чтобы не повредить блок управления системы "SRS" Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно Панель приборов (модели до 102003 г) 1 боковой дефлектор, 2 дефлектор обдува стекла передней двери, 3 фронтальная подушка безопасности переднего пассажира, 4 центральный дефлектор, 5 выключатель аварийной сигнализации, 6 многофункциональный дисплей, 7 переключатель управления стеклоочистителями и омывателями, 8 комбинация приборов, 9 выключатель звукового сигнала, фронтальная подушка безопасности водителя, 10 переключатель света фар и указателей поворота, 11 крышка блока предохранителей в салоне автомобиля, 12 рычаг привода замка капота, 13 прикуриватель, 14 пепельница, 15 панель управления кондиционером и отопителем, 16 вещевой ящик Панель приборов (модели с 102003 г) 1 комбинация приборов, 2 замок зажигания, 3 переключатель света фар и указателей поворота, 4 переключатель управления стеклоочистителями и омывателями, 5 выключатель аварийной сигнализации, 6 блок переключателей панели приборов, 7 панель управления отопителем и кондиционером, 8 магнитола, 9 пепельница, 10 рычаг привода замка капота, 11 центральные дефлекторы, 12 боковой дефлектор, 13 дефлектор обдува стекла передней двери, 14 вещевой ящик, 15 крышка блока предохранителей в салоне автомобиля, 16 фронтальная подушка безопасности, 17 многофункциональный дисплей
Пример текста из раздела " Техническое обслуживание и общие процедуры проверок и регулировок ": |
|
Проверка уровня жидкости в бачке омывателя 1 Регулярно проверяйте уровень жидкости для омывателя в бачке Проверьте уровень жидкости в бачке омывателя стекол при помощи щупа и, при низком уровне, долейте ее Примечание: бачок с жидкостью общий для омывателя лобового стекла и омывателя стекла задней двери (хэтчбек) 2 Если при включении омывателя омывающая жидкость на стекло не подается, то проверьте шланги системы и форсунки на отсутствие неисправностей или засорения Внимание: не включайте омыватель, если в бачке отсутствует омывающая жидкость, так как это может привести к перегоранию электродвигателя омывателя (насоса) Заправка системы кондиционирования Процедура заправки системы кондиционирования описана в соответствующем разделе главы "Отопитель, кондиционер и система вентиляции" Хладагент R134а (HFC-134а) Заправочная емкость 470 530 г Компрессорное масло RG-20 Замена салонного фильтра 1 Снимите вещевой ящик 2 Отсоедините два стопора и извлеките фильтр в сборе с кронштейном 3 При необходимости продуйте снаружи фильтр сжатым воздухом, как показано на рисунке 4 Установите фильтр, как показано на рисунке 5 Установите крышку фильтра Примечание: устанавливайте крышку фильтра так, чтобы выступом, показанным стрелкой, не повредить фильтр Внимание: после установки салонного фильтра убедитесь в правильности установки крышки салонного фильтра, поскольку неправильная установка может стать причиной утечек воздуха из блока электровентилятора отопителя и, как следствие, ухудшения работы отопителя и кондиционера 6 Установите вещевой ящик Дополнительные проверки 1 Смазка шарниров и защелок Проверьте все шарниры и защелки, и, если они требуют смазки, то предварительно очистите их и нанесите универсальную смазку 2 Проверьте свободный ход педали тормоза а) Остановите двигатель и нажмите на педаль несколько раз, чтобы ликвидировать разряжение в вакуумном усилителе б) Нажмите на педаль до начала ощущения сопротивления Свободный ход 1 8 мм в) Если свободный ход педали не соответствует указанному, то проверьте расстояние между выключателем стоп-сигналов и ограничителем хода педали тормоза (см главу "Тормозная система") Если это расстояние соответствует техническим данным, то проверьте тормозную систему на наличие неисправностей 3 Проверьте стояночный тормоз а) Проверьте величину хода рычага стояночного тормоза Потяните рычаг стояночного тормоза до упора и сосчитайте количество щелчков Номинальный ход 3 5 щелчков При необходимости отрегулируйте ход рычага (см главу "Тормозная система") б) Проверьте состояние троса привода стояночного тормоза на отсутствие чрезмерного износа и других повреждений В противном случае замените трос 4 Проверьте люфт рулевого колеса На стоящем автомобиле, установив колеса в положение движения по прямой, покачайте руль из стороны в сторону с небольшим усилием Если люфт превышает допустимый, произведите ремонт Максимальный люфт 30 мм 5 Проверьте работу контрольно-измерительных приборов и индикаторов 6 Проверьте работу наружных и внутренних световых приборов, звукового сигнала 7 Проверьте петли дверей и капота а) Убедитесь, что все двери и капот открываются плавно, без перекоса
Пример текста из раздела " Подвеска передняя подвеска ": |
|
Стабилизатор поперечной устойчивости Снятие 1 Поддомкратьте автомобиль, установите его на подставки и снимите передние колеса 2 (Модели до 2005 г) Отверните гайки, снимите шайбы и втулки и отсоедините стойки стабилизатора от нижних рычагов передней подвески 3 (Модели с 2005 г) Отверните гайки, отсоедините стойки стабилизатора от стоек передней подвески и от стабилизатора и снимите стойки стабилизатора 4 Отверните болты и гайки кронштейнов крепления стабилизатора и снимите стабилизатор 5 Снимите втулки со стабилизатора 6 (Модели до 2005 г) Отверните гайки и снимите стойки со стабилизатора Проверка 1 Проверьте стабилизатор поперечной устойчивости на отсутствие повреждений Передняя подвеска (модели с 2005 г) 1 стойка передней подвески, 2 стабилизатор поперечной устойчивости, 3 поворотный кулак, 4 колесо, 5 нижний рычаг передней подвески, 6 кузов, 7 приводной вал, 8 рулевая тяга, 9 тормозной диск, 10 колпачок, 11 стойка стабилизатора Стойка передней подвески 1 амортизатор, 2 нижнее седло пружины, 3 пружина, 4 втулка, 5 пыльник, 6 накладка пружины, 7 верхнее седло пружины, 8 подшипник, 9 верхняя стойка, 10 болт нижней опоры стойки
Пример текста из раздела " Подвеска задняя подвеска ": |
|
6 Отверните гайки крепления продольного и поперечных рычагов и стойки задней подвески к кулаку Момент затяжки90 Н м 7 Отсоедините продольный и поперечные рычаги и стойку от кулака и снимите кулак Разборка (модели 4WD) Разборка и сборка кулака (модели 4WD) 1 наружный сальник, 2 стопорное кольцо, 3 наружный подшипник, 4 внешнее кольцо подшипника и внутренний подшипник, 5 кулак, 6 внутренний сальник 1 Извлеките наружный сальник и стопорное кольцо из кулака 2 Извлеките внутренний сальник из кулака 3 Используя пресс, извлеките из кулака внешнее кольцо подшипника и внутренний подшипник Сборка (модели 4WD) 1 Запрессуйте новое внешнее кольцо подшипника и внутренний подшипник в кулак, как показано на рисунке Примечание: не используйте внешнее кольцо подшипника и внутренний подшипник повторно 2 Нанесите литиевую смазку на подшипники 3 Установите внутренний сальник в кулак, как показано на рисунке и нанесите смазку на кромку сальника Примечание: осаживайте специнструмент молотком до тех пор, пока он не коснется кулака 4 Установите новое стопорное кольцо в кулак 5 Установите наружный сальник в кулак, как показано на рисунке и нанесите смазку на кромку сальника Примечание: осаживайте специнструмент молотком до тех пор, пока он не коснется кулака Кулак (модели 2WD) 1 крышка шпинделя, 2 гайка ступицы, 3 тормозной барабан, 4 задняя ступица, 5 тормозной щит, 6 кулак Кулак (модели 4WD) 1 гайка ступицы, 2 тормозной барабан, 3 задняя ступица, 4 наружный сальник, 5 стопорное кольцо, 6 подшипник ступицы, 7 тормозной щит, 8 кулак, 9 внутренний сальник
Пример текста из раздела " Тормозная система ": |
|
3 Отверните перепускной болт (4) и отсоедините тормозной шланг от суппорта (1) и слейте тормозную жидкость Момент затяжки25 Н м 4 Отверните два болта (1) крепления суппорта Момент затяжки35 Н м Разборка суппорта Примечание: перед разборкой очистите поверхность суппорта от грязи 1 С помощью отвертки снимите стопорное кольцо и пыльник поршня 2 С помощью сжатого воздуха извлеките поршень Примечание: Разместите ветошь (1), как показано на рисунке При демонтаже поршня не защемите пальцы Не подводите воздух высокого давления Увеличивайте давление постепенно, с небольшой величины 3 Извлеките манжету из цилиндра Примечание: не повредите рабочую поверхность цилиндра 4 Проверьте рабочую поверхность цилиндра на отсутствие повреждений, задиров или износа 5 Проверьте пыльник на отсутствие повреждений Сборка суппорта При сборке, устанавливайте снятые детали в обратном порядке, учитывая следующие моменты: Примечание: Перед установкой тщательно промойте каждую деталь тормозной жидкостью Надежно устанавливайте манжету поршня в проточку цилиндра, не допуская ее закручивания Перед установкой суппорта вставьте направляющий палец в отверстие суппорта и убедитесь, что он свободно перемещается в направлении приложенного усилия 1 Перед установкой поршня в цилиндр нанесите специальную смазку, не повреждающую резину на новый пыльник (1) и установите его на поршень (2) 2 Вставьте пыльник поршня в проточку цилиндра а) Вставьте поршень в цилиндр и установите кромку защитного чехла в проточке поршня б) Убедитесь, что пыльник установлен в канавки по всей окружности, для этого немного выдвиньте поршень из цилиндра, не вынимая его полностью Примечание: поверхность (В) пыльника должна находиться на одном уровне с поверхностью (А) цилиндра по всей окружности в) Задвиньте поршень обратно в цилиндр Передние тормоза 1 тормозной диск, 2 грязезащитный щиток, 3 тормозной суппорт, 4 скоба суппорта, 5 поршень в сборе, 6 пыльник, 7 тормозные колодки, 8 штуцер прокачки, 9 колпачок |
