Книга: TOYOTA CARINA бензин 1996-2001 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Легион-Aвтодата
-30%
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA CARINA (б) 1996-2001 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
70953
ISBN
5-88850-243-X
Издательство
Легион-Aвтодата
Кол-во страниц
360
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.5; 1.6; 1.8; 2.0
Руководство по ремонту, эксплуатации и техническому обслуживанию автомобилей Toyota CARINA 1996 - 2001 годы выпуска, с бензиновыми 4A-GE (1,6 л.); 5A-FE (1,5 л.); 7A-FE (1,8 л.) и 3S-FE (2,0 л.) двигателями.

Издание содержит подробные сведения по ремонту и регулировке элементов системы управления бензиновыми двигателями, системы изменения фаз газораспределения (WT-i), инструкции по использованию системы самодиагностики АКПП и ABS, рекомендации по регулировке коробок передач, регулировке и ремонту элементов тормозной системы (включая ABS), рулевого управления и подвески.

Представлены подробные электросхемы.

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.

Книга предназначена для владельцев автомобилей Тойота Карина, персонала СТО и ремонтных мастерских.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

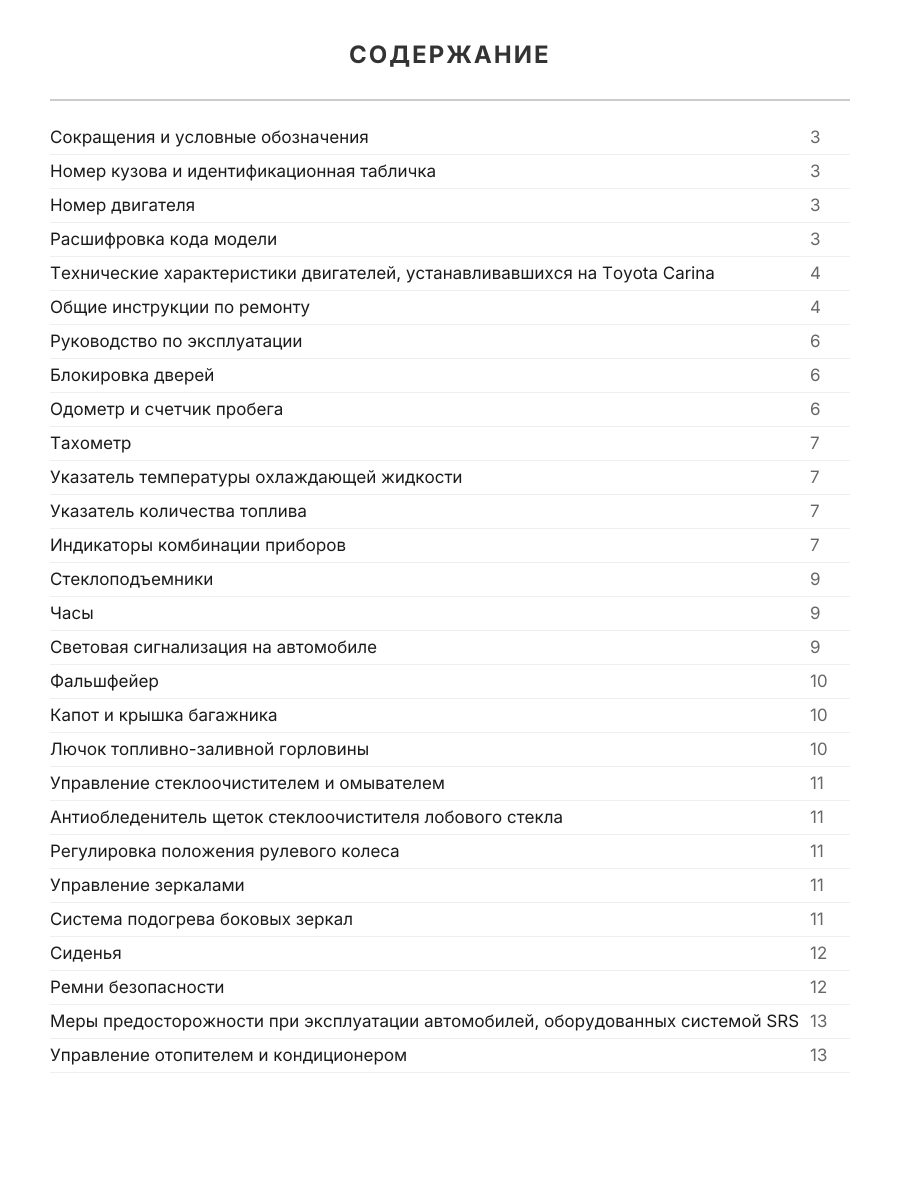

Оглавление
Скрыть оглавление
Сокращения и условные обозначения 3
Номер кузова и идентификационная табличка 3
Номер двигателя 3
Расшифровка кода модели 3
Технические характеристики двигателей, устанавливавшихся на Toyota Carina 4
Общие инструкции по ремонту 4
Руководство по эксплуатации 6
Блокировка дверей 6
Одометр и счетчик пробега 6
Тахометр 7
Указатель температуры охлаждающей жидкости 7
Указатель количества топлива 7
Индикаторы комбинации приборов 7
Стеклоподъемники 9
Часы 9
Световая сигнализация на автомобиле 9
Фальшфейер 10
Капот и крышка багажника 10
Лючок топливно-заливной горловины 10
Управление стеклоочистителем и омывателем 11
Антиобледенитель щеток стеклоочистителя лобового стекла 11
Регулировка положения рулевого колеса 11
Управление зеркалами 11
Система подогрева боковых зеркал 11
Сиденья 12
Ремни безопасности 12
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 13
Управление отопителем и кондиционером 13
Обогреватель заднего стекла 15
Магнитола - основные моменты эксплуатации 15
Антиблокировочная тормозная система (ABS) 16
Управление автомобилем с АКПП 17
Управление автомобилем с МКПП 18
Особенности трансмиссии моделей 4WD 18
Советы по вождению в различных условиях 18
Буксировка автомобиля 19
Запуск двигателя 19
Неисправности двигателя во время движения 20
Запасное колесо, домкрат и инструменты 21
Поддомкрачивание автомобиля 21
Замена колеса 21
Замена на "докатку" 22
Рекомендации по выбору шин 22
Проверка давления и состояния шин 23
Замена шин 23
Особенности эксплуатации алюминиевых дисков 23
Замена дисков колес 23
Индикаторы износа накладок тормозных колодок 24
Каталитический нейтрализатор и система выпуска 24
Проверка и замена предохранителей 24

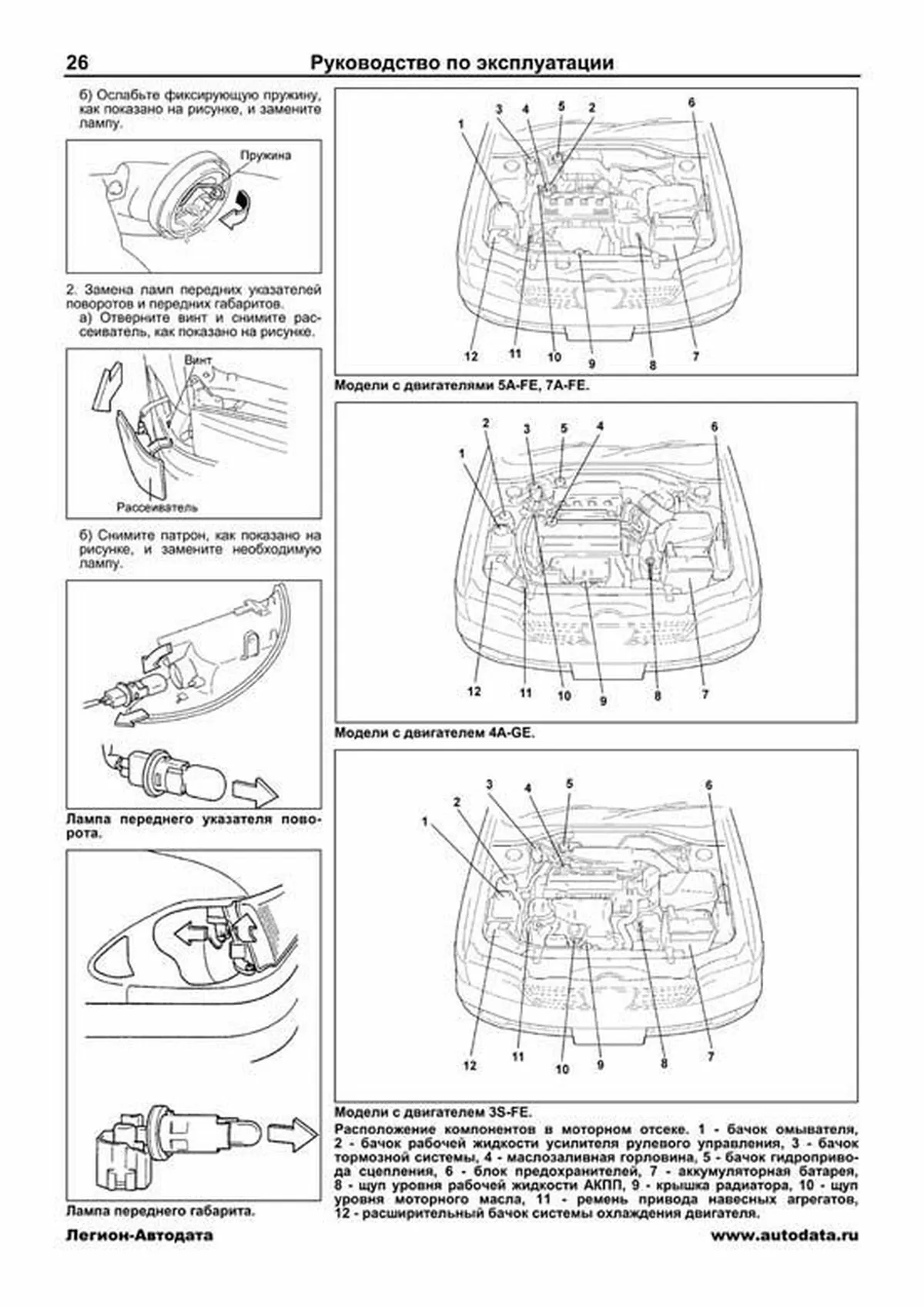

Замена ламп 25
Техническое обслуживание и общие процедуры проверки и регулировки 28
Интервалы обслуживания 28
Моторное масло и фильтр 28
Проверка и замена охлаждающей жидкости 29
Проверка и очистка воздушного фильтра 30
Проверка состояния аккумуляторной батареи 30
Проверка ремней привода навесных агрегатов 30
Проверка ремня привода ГРМ 31
Проверка высоковольтных проводов 32
Проверка свечей зажигания 32
Проверка и регулировка угла опережения зажигания 32
Проверка частоты вращения холостого хода 33
Проверка давления конца такта сжатия 33
Замена топливного фильтра 33
Проверка уровня тормозной жидкости гидропривода сцепления и тормозной системы 33
Проверка и замена масла в МКПП и раздаточной коробке (4WD) 33
Проверка рабочей жидкости в АКПП 34
Замена рабочей жидкости в АКПП 34
Проверка масла в раздаточной коробке (АКПП) 34
Замена масла в раздаточной коробке (АКПП) 34
Замена фильтра 34
Проверка уровня масла в картере редуктора заднего моста (4WD) 35
Проверка уровня рабочей жидкости усилителя рулевого управления 35
Замена рабочей жидкости усилителя рулевого управления 36
Двигатели 5A-FE и 7A-FE Механическая часть 37
Проверка и регулировка тепловых зазоров в клапанах 37
Ремень привода ГРМ 39
Головка блока цилиндров 41
Блок цилиндров 46
Двигатель 4A-GE Механическая часть 49
Проверка и регулировка тепловых зазоров в клапанах 49
Ремень привода ГРМ 50
Головка блока цилиндров 52
Блок цилиндров 54
Двигатель 3S-FE Механическая часть 55
Проверка и регулировка тепловых зазоров в клапанах 55
Ремень привода ГРМ 56
Головка блока цилиндров 58
Блок цилиндров 62
Двигатель - общие процедуры ремонта 63
Головка блока цилиндров 63
Блок цилиндров 71
Система охлаждения 81
Насос охлаждающей жидкости 81
Термостат 82
Радиатор 82
Электровентилятор системы охлаждения 83
Проверка датчиков и реле 83
Система смазки 84
Проверка давления масла 84
Масляный насос и масляный поддон (5A-FE) 84
Масляный насос и масляный поддон (7A-FE) 85
Масляный насос и масляный поддон (4A-GE) 87
Масляный насос и масляный поддон (3S-FE) 88
Проверка масляного насоса 89
Система впрыска топлива 91
Описание 91
Меры предосторожности 91
Система диагностирования 93
Диагностические коды неисправностей системы управления двигателем 94
Выводы электронного блока управления 100
Проверка элементов системы впрыска с помощью осциллографа 104
Топливная система 106
Система подачи воздуха 111
Система электронного управления 118
Система зажигания 123
Меры предосторожности 123
Проверка элементов системы зажигания 123
Система зажигания DIS-2 (7A-FE и 3S-FE) 124
Объединенный узел зажигания 124
Распределитель 125
Система запуска 127
Стартер 127
Реле стартера 133
Система зарядки 134
Меры предосторожности 134
Проверки на автомобиле 134
Разборка генератора 134
Проверка генератора 135
Сборка генератора 137
Сцепление 138
Прокачка гидропривода сцепления 138
Педаль сцепления 138
Главный цилиндр привода выключения сцепления 139
Рабочий цилиндр привода выключения сцепления 139
Сцепление 140
Механическая коробка передач 142
Замена сальников передних приводных валов 142
Замена сальника выходного вала раздаточной коробки (4WD) 142
Рычаг переключения передач 143
Снятие и установка коробки передач в сборе 143
Трансмиссия моделей 4WD 152
Раздаточная коробка 152
Автоматическая коробка передач 154
Общая информация (кроме А540Н) 154
Общая информация (А540Н) 155
Предварительные проверки 156
Диагностика коробки передач 156
Система самодиагностики (А246Е, А245Е, A243F и А540Н) 157
Блок управления АКПП и двигателем 159
Проверка элементов электрической части системы управления (А245Е, А246Е и А540Н) 161
Электрические элементы (А240L) 168
Система блокирования селектора и ключа зажигания 168
Проверка механических систем КПП 169
Тест на полностью заторможенном автомобиле (stall test) 169
Проверка времени включения передачи 169
Гидравлический тест 170
Тест муфты блокировки межосевого дифференциала (А540Н) 170
Дорожный тест 171
Трос управления клапаном-дросселем 173
Сальники приводных валов (привода передних колес) 176
Замена сальника выходного вала (привода задних колес) (А540Н) 176
Коробка передач в сборе 177
Гидротрансформатор и пластина привода гидротрансформатора 177
Раздаточная коробка (модели 4WD) 178
Карданный вал (модели 4WD) 180
Снятие 180
Проверка 180
Разборка 181
Сборка 181
Установка 181
Редуктор заднего моста (модели 4WD) 182
Редуктор заднего моста (модели до 081998 г) 182
Редуктор заднего моста (модели с 081998 г) 184
Приводные валы 186
Передние приводные валы (3S-FE (до 081998 г), 5A-FE, 7A-FE, 4A-GE) 186
Передние приводные валы (3S-FE (c 081998 г)) 190
Задние приводные валы (модели 4WD c 081998 г) 194
Подвеска 196
Предварительные проверки 196
Проверка и регулировка углов установки передних колес 196
Проверка и регулировка углов установки задних колес (модели 2WD) 198
Проверка и регулировка углов установки задних колес (модели 4WD) 198
Передняя подвеска 199

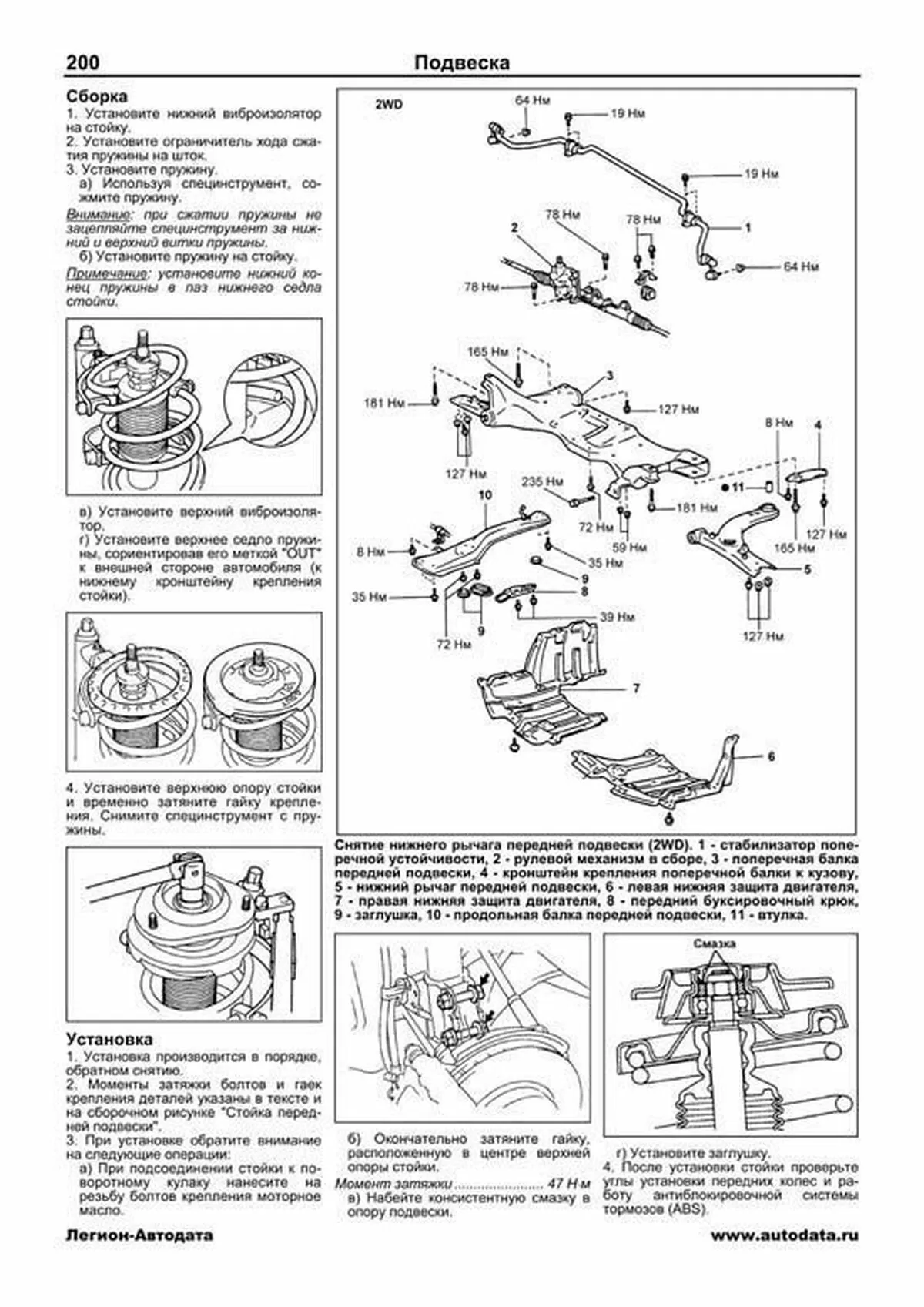

Стойка передней подвески 199
Нижний рычаг передней подвески 201
Нижняя шаровая опора 202
Стабилизатор поперечной устойчивости 202
Ступица передней оси 203
Задняя подвеска 206
Стойка задней подвески 206
Рычаги задней подвески 207
Стабилизатор поперечной устойчивости 208
Ступица задней оси (модели 2WD) 209
Кулак (модели 2WD) 209
Ступица задней оси и кулак (модели 4WD) 209
Рулевое управление 212
Проверка люфта рулевого колеса 212
Проверка ремня привода насоса усилителя 212
Прокачка системы усилителя рулевого управления 212
Проверка уровня рабочей жидкости 212
Проверка усилия на рулевом колесе 212

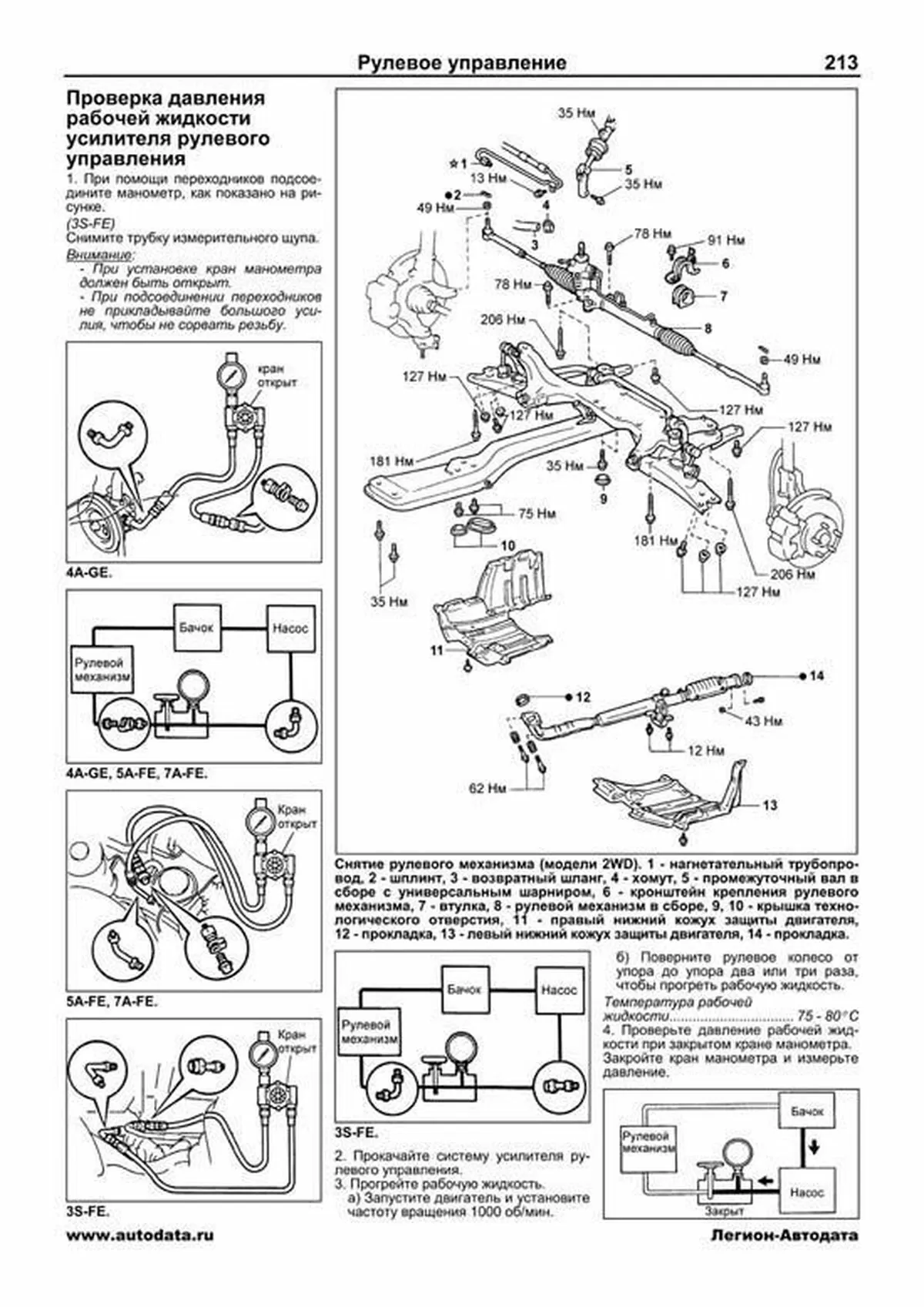

Проверка давления рабочей жидкости усилителя рулевого управления 213
Рулевой механизм 214
Насос усилителя рулевого управления 218
Рулевая колонка 220
Тормозная система 222
Прокачка тормозной системы 222
Проверка и регулировка педали тормоза 222
Проверка и регулировка стояночного тормоза 222
Проверка толщины накладок тормозных колодок 223
Педаль тормоза 223
Главный тормозной цилиндр 223

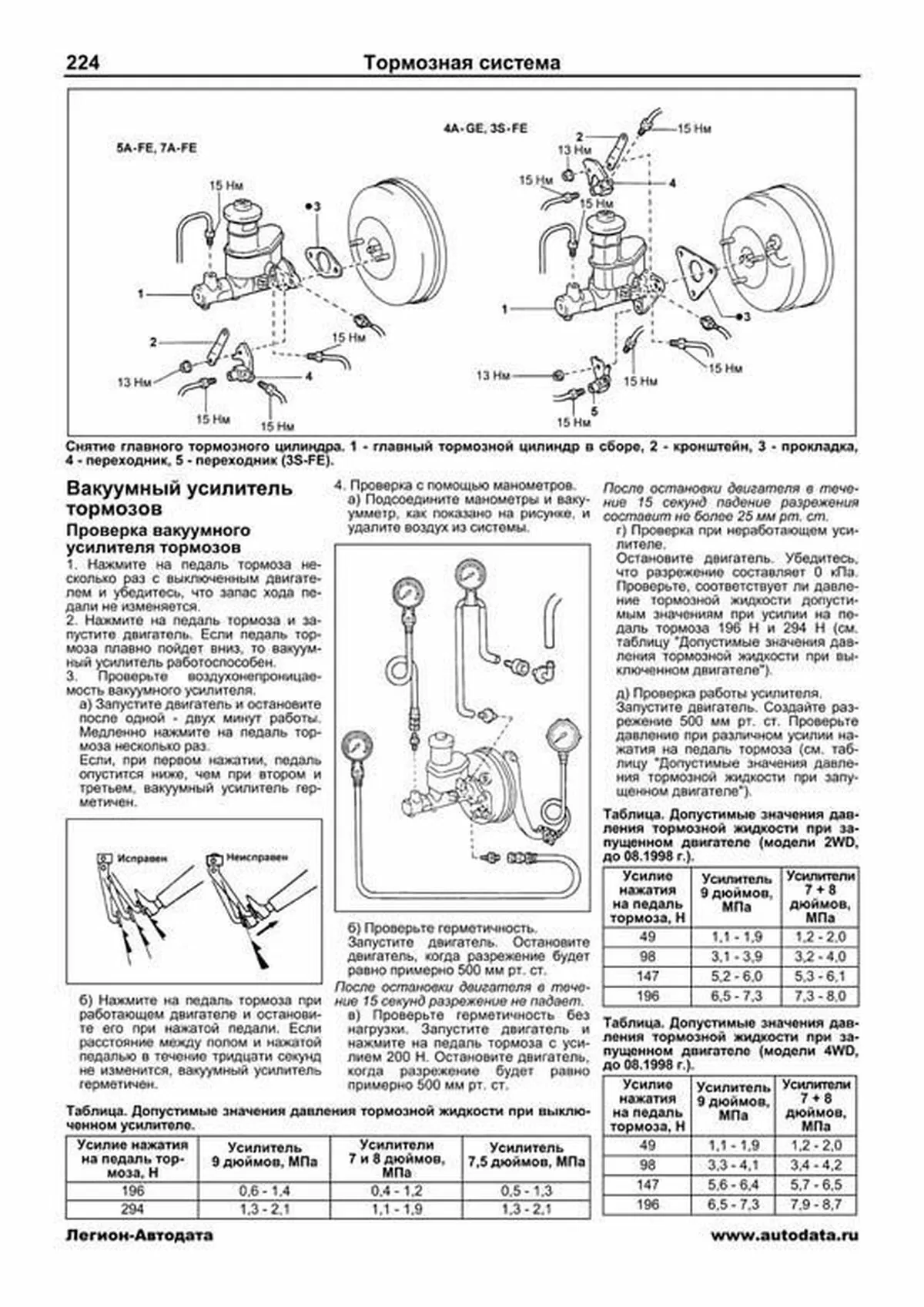

Вакуумный усилитель тормозов 224
Ресивер 225
Вакуумный насос 225
Передние тормоза 226
Задние барабанные тормоза 228
Задние дисковые тормоза 230
Стояночный тормоз 231
Регулятор давления (P - valve) 231
Антиблокировочная система тормозов (ABS) (модели до 081998 г) 234
Описание системы диагностики 234
Модулятор давления 237
Проверка выключателя стоп-сигналов 237
Управляющее реле 237
Датчики частоты вращения передних колес 238
Датчики частоты вращения задних колес 238
Проверка цепи ABS 239
Антиблокировочная система тормозов (ABS) (модели с 081998 г) 241
Описание системы диагностики 241
Проверка системы ABS 241
Сброс кодов неисправности 243
Диагностика датчиков частоты вращения и замедления 244
Гидравлический блок ABS 245
Датчики частоты вращения передних колес 247
Датчики частоты вращения задних колес 247
Датчик замедления (модели 4WD) 247
Кузов 248
Передний бампер 248
Задний бампер 248
Капот 249
Боковые двери 249
Багажник 252
Лобовое стекло 252
Заднее стекло 253
Панель приборов 254
Отделка крыши 257
Кондиционер, отопление и вентиляция 259
Меры безопасности при работе с хладагентом 259
Вакуумирование, зарядка и проверка системы 259
Панель управления кондиционером и отопителем 261
Радиатор отопителя 261
Испаритель 262
Блок кондиционера и отопителя 262
Компрессор 263
Проверка электрических элементов 264
Система безопасности (SRS) 268
Меры предосторожности при эксплуатации и проведении ремонтных работ 268
Разъемы 268
Диагностика системы 269
Компоненты системы SRS 270
Электрооборудование кузова 273
Общая информация 273
Комбинация приборов 278
Фары и освещение 284
Проверка элементов системы управления освещением 285
Стеклоочистители и стеклоомыватели 287
Электропривод стеклоподъемников 289
Центральный замок 292
Система дистанционного управления центральным замком 293
Система регулировки положения наружных зеркал 295
Аудиосистема (модели до 081998 г) 297
Самодиагностика системы MultiVision (модели с 081998 г) 298
Обогреватели стекол 304
Обозначения, применяемые на схемах электрооборудования 305
Коды цветов проводов 305
Расположение точек заземления 305
Схемы электрооборудования 307
Схема №1 307
- Распределение электропитания (модели выпуска до 081998 г)
Схема №2 308
- Система запуска и зажигания (модели выпуска до 081998 г)
Схема №3 309
- Система зарядки
- Повышающая передача (кроме моделей с электронным управлением)
Схема № 4 310
- Система управления двигателем (модели с двигателем 5A-FE выпуска до 081998 г)
Схема № 4 (продолжение) 311
- Система управления двигателем (модели с двигателем 5A-FE выпуска до 081998 г)
- Система навигации (модели выпуска до 081998 г)
Схема № 5 312
- Система управления двигателем (модели с
двигателями 4A-GE и 7A-FE выпуска до 081998 г)
Схема № 5 (продолжение) 313
- Система управления двигателем (модели с двигателями 4A-GE и 7A-FE выпуска до 081998 г)
Схема № 6 314
- Система управления двигателем (модели с двигателем 3S-FE выпуска до 081998 г)
Схема № 6 (продолжение) 315
- Система управления двигателем (модели с двигателем 3S-FE выпуска до 081998 г)
- Блокировка переключения
Схема № 7 316
- Система электронного управления АКПП (модели с двигателем 3S-FE выпуска до 081998 г)
Схема № 8 317
- Антиблокировочная система тормозов (модели выпуска до 081998 г)
Схема № 9 318
- Электропривод вентиляторов (модели 200 Вт выпуска до 081998 г)
- Электропривод вентиляторов (модели кроме 200 Вт выпуска до 081998 г)
Схема № 10 319
- Электропривод зеркал
- Подушки безопасности (модели выпуска до 081998 г)
Схема № 11 320
- Электропривод стеклоподъемников (модели выпуска до 081998 г)
- Очиститель и омыватель лобового стекла
Схема № 12 321
- Очиститель и омыватель заднего стекла
- Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении
- Система предупреждения о непристегнутом ремне безопасности и ослабления натяжения (модели выпуска до 081998 г)
Схема № 13 322
- Комбинация приборов (модели выпуска до 081998 г)
Схема №13 (продолжение) 323
- Комбинация приборов (модели выпуска до 081998 г)
- Прикуриватель и часы
Схема № 14 324
- Аудиосистема (модели с встроенным усилителем выпуска до 081998 г)
- Аудиосистема (модели с отдельным усилителем выпуска до 081998 г)
Схема № 15 325
- Индикация переключения
- Лампы освещения салона
- Фонари заднего хода (модели выпуска до 081998 г)
Схема № 16 326
- Фары
- Указатели поворота и аварийная сигнализация
Схема № 17 327
- Габариты
- Система автоматического управления освещением (модели выпуска до 081998 г)
- Стоп-сигналы
Схема № 18 328
- Подсветка
Схема № 19 329
- Противотуманные фары
- Звуковой сигнал
- Обогреватели стекол (модели выпуска до 081998 г)
Схема № 20 330
- Кондиционер с ручным управлением (модели выпуска до 081998 г)
Схема № 21 331
- Кондиционер с ручным управлением (модели выпуска до 081998 г)
Схема № 22 332
- Центральный замок
- Цепь массы
Схема № 23 333
- Распределение электропитания (модели выпуска с 081998 г)
- Разъем для подключения дополнительного оборудования (модели выпуска с 081998 г)
Схема № 24 334
- Система управления двигателем (модели с двигателем 3С-TE выпуска с 081998 г)
Схема № 24 (продолжение) 335
- Система управления двигателем (модели с двигателем 3С-TE выпуска с 081998 г)
- Система электронного управления АКПП (модели с двигателем 3С-TE выпуска с 081998 г)
Схема № 25 336
- Система управления двигателем (модели с двигателем 3S-FE выпуска с 081998 г)
Схема № 25 (продолжение) 337
- Система управления двигателем (модели с двигателем 3S-FE выпуска с 081998 г) (Продолжение)
- Обогреватель заднего стекла (модели выпуска с 081998 г, кроме E Package)
Схема № 26 338
- Система запуска и зажигания (модели выпуска с 081998 г)
Схема № 27 339
- Система электронного управления АКПП (модели с двигателем 3S-FE выпуска с 081998 г)
Схема № 28 340
- Система управления двигателем (модели с двигателями 4A-GE и 7A-FE выпуска с 081998 г)
Схема № 28 (продолжение) 341
- Система управления двигателем (модели с двигателями 4A-GE и 7A-FE выпуска с 081998 г) (Продолжение)
Схема № 29 342
- Система электронного управления АКПП (модели с двигателями 4A-GE и 7A-FE выпуска c 081998 г)
Схема № 29 (продолжение) 343
- Система электронного управления АКПП (модели с двигателями 4A-GE и 7A-FE выпуска c 081998 г) (Продолжение)
- Аудиосистема (модели со встроенным усилителем выпуска с 081998 г)
Схема № 30 344
- Система управления двигателем (модели с двигателем 5A-FE выпуска с 081998 г)
Схема № 30 (продолжение) 345
- Система управления двигателем (модели с двигателем 5A-FE выпуска с 081998 г) (Продолжение)
- Обогреватель зеркал (модели выпуска с 081998 г)
Схема № 31 346
- Электропривод стеклоподъемников (модели выпуска c 081998 г)
- Система предупреждения о непристегнутом ремне безопасности и ослабления натяжения (модели выпуска с 081998 г)
Схема № 32 347
- Подушки безопасности (модели выпуска с 081998 г)
- Система автоматического управления освещением (модели выпуска с 081998 г)
Схема № 33 348
- Аналоговая комбинация приборов (модели выпуска с 081998 г)
Схема № 33 (продолжение) 349
- Аналоговая комбинация приборов (модели выпуска с 081998 г) (Продолжение)
- Фонари заднего хода (модели выпуска с 081998 г)
Схема № 34 350
- Комбинация приборов OPTITRON (модели выпуска с 081998 г)
Схема № 34 (продолжение) 351
- Комбинация приборов OPTITRON (модели выпуска с 081998 г) (Продолжение)
- Обогреватель заднего стекла (модели выпуска с 081998 г, E Package)
Схема № 35 352
- Кондиционер с ручным управлением (модели выпуска с 081998 г)
Схема № 35 (продолжение) 353
- Кондиционер с ручным управлением (модели выпуска с 081998 г) (Продолжение)
- Электропривод вентиляторов (модели выпуска с 081998 г)
Схема № 36 354
- Кондиционер с автоматическим управлением (модели выпуска с 081998 г)
Схема № 37 355
- Кондиционер с автоматическим управлением (модели выпуска с 081998 г) (Продолжение)
- Антиблокировочная система тормозов (модели выпуска с 081998 г)
Схема № 38 356
- Система электронного управления АКПП (модели с двигателями 4A-GE и 7A-FE выпуска до 081998 г)
357
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
б) Ослабьте фиксирующую пружину, как показано на рисунке, и замените лампу 2 Замена ламп передних указателей поворотов и передних габаритов а) Отверните винт и снимите рассеиватель, как показано на рисунке б) Снимите патрон, как показано на рисунке, и замените необходимую лампу Лампа переднего указателя поворота Лампа переднего габарита Пример текста из раздела " Подвеска ":
Сборка 1 Установите нижний виброизолятор на стойку 2 Установите ограничитель хода сжатия пружины на шток 3 Установите пружину а) Используя специнструмент, сожмите пружину Внимание: при сжатии пружины не зацепляйте специнструмент за нижний и верхний витки пружины б) Установите пружину на стойку Примечание: установите нижний конец пружины в паз нижнего седла стойки в) Установите верхний виброизолятор г) Установите верхнее седло пружины, сориентировав его меткой "OUT" к внешней стороне автомобиля (к нижнему кронштейну крепления стойки) 4 Установите верхнюю опору стойки и временно затяните гайку крепления Снимите специнструмент с пружины Установка 1 Установка производится в порядке, обратном снятию 2 Моменты затяжки болтов и гаек крепления деталей указаны в тексте и на сборочном рисунке "Стойка передней подвески" 3 При установке обратите внимание на следующие операции: а) При подсоединении стойки к поворотному кулаку нанесите на резьбу болтов крепления моторное масло б) Окончательно затяните гайку, расположенную в центре верхней опоры стойки Момент затяжки 47 Н ?м в) Набейте консистентную смазку в опору подвески г) Установите заглушку 4 После установки стойки проверьте углы установки передних колес и работу антиблокировочной системы тормозов (ABS) Снятие нижнего рычага передней подвески (2WD) 1 стабилизатор поперечной устойчивости, 2 рулевой механизм в сборе, 3 поперечная балка передней подвески, 4 кронштейн крепления поперечной балки к кузову, 5 нижний рычаг передней подвески, 6 левая нижняя защита двигателя, 7 правая нижняя защита двигателя, 8 передний буксировочный крюк, 9 заглушка, 10 продольная балка передней подвески, 11 втулка Пример текста из раздела " Рулевое управление ":
Проверка давления рабочей жидкости усилителя рулевого управления 1 При помощи переходников подсоедините манометр, как показано на рисунке (3S-FE) Снимите трубку измерительного щупа Внимание: При установке кран манометра должен быть открыт При подсоединении переходников не прикладывайте большого усилия, чтобы не сорвать резьбу 4A-GE 4A-GE, 5A-FE, 7A-FE 5A-FE, 7A-FE 3S-FE 3S-FE 2 Прокачайте систему усилителя рулевого управления 3 Прогрейте рабочую жидкость а) Запустите двигатель и установите частоту вращения 1000 об/мин б) Поверните рулевое колесо от упора до упора два или три раза, чтобы прогреть рабочую жидкость Температура рабочей жидкости 75 80 ? С 4 Проверьте давление рабочей жидкости при закрытом кране манометра Закройте кран манометра и измерьте давление Снятие рулевого механизма (модели 2WD) 1 нагнетательный трубопровод, 2 шплинт, 3 возвратный шланг, 4 хомут, 5 промежуточный вал в сборе с универсальным шарниром, 6 кронштейн крепления рулевого механизма, 7 втулка, 8 рулевой механизм в сборе, 9, 10 крышка технологического отверстия, 11 правый нижний кожух защиты двигателя, 12 прокладка, 13 левый нижний кожух защиты двигателя, 14 прокладка Пример текста из раздела " Тормозная система ":
Вакуумный усилитель тормозов Проверка вакуумного усилителя тормозов 1 Нажмите на педаль тормоза несколько раз с выключенным двигателем и убедитесь, что запас хода педали не изменяется 2 Нажмите на педаль тормоза и запустите двигатель Если педаль тормоза плавно пойдет вниз, то вакуумный усилитель работоспособен 3 Проверьте воздухонепроницаемость вакуумного усилителя а) Запустите двигатель и остановите после одной двух минут работы Медленно нажмите на педаль тормоза несколько раз Если, при первом нажатии, педаль опустится ниже, чем при втором и третьем, вакуумный усилитель герметичен б) Нажмите на педаль тормоза при работающем двигателе и остановите его при нажатой педали Если расстояние между полом и нажатой педалью в течение тридцати секунд не изменится, вакуумный усилитель герметичен 4 Проверка с помощью манометров а) Подсоедините манометры и вакуумметр, как показано на рисунке, и удалите воздух из системы б) Проверьте герметичность Запустите двигатель Остановите двигатель, когда разрежение будет равно примерно 500 мм рт ст После остановки двигателя в течение 15 секунд разрежение не падает в) Проверьте герметичность без нагрузки Запустите двигатель и нажмите на педаль тормоза с усилием 200 Н Остановите двигатель, когда разрежение будет равно примерно 500 мм рт ст После остановки двигателя в течение 15 секунд падение разрежения составит не более 25 мм рт ст г) Проверка при неработающем усилителе Остановите двигатель Убедитесь, что разрежение составляет 0 кПа Проверьте, соответствует ли давление тормозной жидкости допустимым значениям при усилии на педаль тормоза 196 Н и 294 Н (см таблицу "Допустимые значения давления тормозной жидкости при выключенном двигателе") д) Проверка работы усилителя Запустите двигатель Создайте разрежение 500 мм рт ст Проверьте давление при различном усилии нажатия на педаль тормоза (см таблицу "Допустимые значения давления тормозной жидкости при запущенном двигателе") Таблица Допустимые значения давления тормозной жидкости при запущенном двигателе (модели 2WD, до 081998 г) Усилие нажатия на педаль тормоза, Н Усилитель 9 дюймов, МПа Усилители 7 + 8 дюймов, МПа 49 1,1 1,9 1,2 2,0 98 3,1 3,9 3,2 4,0 147 5,2 6,0 5,3 6,1 196 6,5 7,3 7,3 8,0 Таблица Допустимые значения давления тормозной жидкости при запущенном двигателе (модели 4WD, до 081998 г) Усилие нажатия на педаль тормоза, Н Усилитель 9 дюймов, МПа Усилители 7 + 8 дюймов, МПа 49 1,1 1,9 1,2 2,0 98 3,3 4,1 3,4 4,2 147 5,6 6,4 5,7 6,5 196 6,5 7,3 7,9 8,7 Таблица Допустимые значения давления тормозной жидкости при выключенном усилителе Усилие нажатия на педаль тормоза, Н Усилитель 9 дюймов, МПа Усилители 7 и 8 дюймов, МПа Усилитель 7,5 дюймов, МПа 196 0,6 1,4 0,4 1,2 0,5 1,3 294 1,3 2,1 1,1 1,9 1,3 2,1 Пример текста из раздела " Кузов ":
Снятие и установка Примечание: установку проводите в порядке, обратном снятию 1 Отсоедините отделку центральной консоли и снимите левое переднее сиденье 2 Отсоедините пистоны и снимите дополнительную отделку комбинации приборов 3 Снимите отделку комбинации приборов а) Отверните два винта б) При помощи специнструмента отсоедините пистоны в) Отсоедините разъем и снимите отделку комбинации приборов 4 Отверните четыре винта, отсоедините разъем и снимите магнитолу 5 Отверните три винта, отсоедините разъем и снимите комбинацию приборов 6 Отверните два винта и снимите рычаг привода замка капота 7 Отверните два винта, отсоедините фиксаторы и снимите нижнюю отделку панели приборов со стороны водителя 8 Снимите площадку для ноги 9 Отверните два пистона и снимите вещевой ящик 10 Снимите панель управления кондиционером и отопителем 11 Снимите подушку безопасности пассажира 12 Снимите переднюю пепельницу 13 Снимите рукоятку рычага МКПП 14 (Модификация) Снимите держатель компакт-дисков 15 Снимите отделку центральной консоли а) Отверните винт, отсоедините пистоны и снимите отделку отверстия рычага стояночного тормоза б) Снимите коврик отделки центральной консоли в) Отверните два болта и четыре винта Снятие и установка панели приборов 1 панель приборов, 2 отделка передней стойки, 3 уплотнитель передней двери, 4 комбинация приборов, 5 отделка комбинации приборов, 6 дополнительная отделка комбинации приборов, 7 подушка безопасности пассажира, 8 магнитола, 9 панель управления кондиционером и отопителем (рычажный тип управления), 10 панель управления кондиционером и отопителем (кнопочный тип управления), 11 кожух рулевой колонки, 12 комбинированный переключатель, 13 рулевое колесо, 14 накладка рулевого колеса, 15 вещевой ящик, 16 площадка для ноги, 17 передняя пепельница, 18 рукоятка рычага МКПП, 19 отделка центральной консоли, 20 отделка отверстия рычага стояночного тормоза, 21 коврик центральной консоли, 22 держатель компакт-дисков, 23 нижняя отделка панели приборов со стороны водителя, 24 рычаг привода замка капота, 25 передняя боковая отделка салона, 26 отделка порога передней двери, 27 левое переднее сиденье
