28 апреля 2026
Не все электросхемы. Мне книга не помогла.
печатная книга
ISUZU ELF / N-series дизель 1993-2004, NISSAN ATLAS дизель 1999-2004
руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы
Подходит для автомобилей 1993–2004 годов выпуска с дизельными двигателями 3.1, 4.3 и 4.6 л
4,811 оценок · 2 отзыва- Артикул
- 675
- ISBN
- 978-5-88850-329-4
- Страниц
- 576
- Переплёт
- Мягкий
- Формат
- 205 x 285 мм
- Цветность
- Ч/Б
- Бумага
- Офсетная
- Язык
- Русский
В наличии
- Вернуть можно в течение 7 дней — условия в оферте
- Оплата картой онлайн или при получении
- Магазин работает с 2008 года
Эта же книга на маркетплейсах:
Описание
Что представляют собой мощные грузовики марки «Исузу» или «Ниссан» в современном автомобильном мире? Это пускай незаметные, не слишком выразительные, но незаменимые рабочие лошадки, готовые трудиться на благо хозяина без устали круглые сутки, годы на пролет. Они просты в эксплуатации и неприхотливы к современным условиям, способны участвовать в строительстве или перевозить крупные грузы. Но даже таким «крепышам» требуется регулярное внимание со стороны водителя или мастера. Поэтому давайте обратим внимание на новый тираж превосходного мануала, перед нами - руководство по ремонту Isuzu ELF / N-Series и Nissan Atlas. В данной книге от издательства «Легион-Автодата» подробно говорится не только о ремонте, но и о правилах эксплуатации, технического обслуживания, диагностики японских грузовиков, оснащенных полным или задним приводом. Данный мануал рассматривает на своих страницах все эти автомобили, которые были выпущены с 1993 года и оборудованы 4JG2 (объем 3,1 литра), 4HF1/4HF1-2 (объем 4,3 литра), 4HG1/4HG1-T (объем 4,6 литра) силовыми агрегатами. Книга послужит настоящим кладезем информации для всех хозяев этих автомобилей, а также, конечно, профессиональных автомехаников.
Руководство по ремонту Исузу Эльф и Ниссан Атлас выполнено в издательстве «Легион-Автодата» в серии книг «Профессионал». Коллектив авторов подошел к решению вопроса по созданию мануала со всей обстоятельностью и серьезностью, в результате чего мы имеем потрясающий труд, где не упущена ни малейшая деталь относительно рассматриваемых нами автомобилей. Здесь присутствуют многочисленные, качественно отпечатанные фотографии, трехмерные схемы и многое другое. Мануал выполнен на самом высоком уровне, он очень удобен для прикладного использовании, заинтересовывает подачей информации с первой страницы. В мануале 576 страниц, этого вполне достаточно чтобы включить в книгу, как дополнительные материалы, так и основную информацию, без которой труд авторов был бы неполным. Так, вы найдете обзор конструкции японских грузовиков, так что все их составляющие будут понятны и доступны для работы с ними при необходимости. Есть также иллюстрированная инструкция по эксплуатации Isuzu ELF / N-Series и Nissan Atlas, поэтому вы будете не просто знать досконально устройство конструкции ваших автомобилей, но и благодаря приведенным в ней схемам понимать, как это все работает и функционирует для грамотного использования машины и своевременного самостоятельного проведения технического обслуживания. Тема ТО выделена в мануале отдельно, поэтому проверять и настраивать автомобиль перед очередным рабочим периодом очень просто.

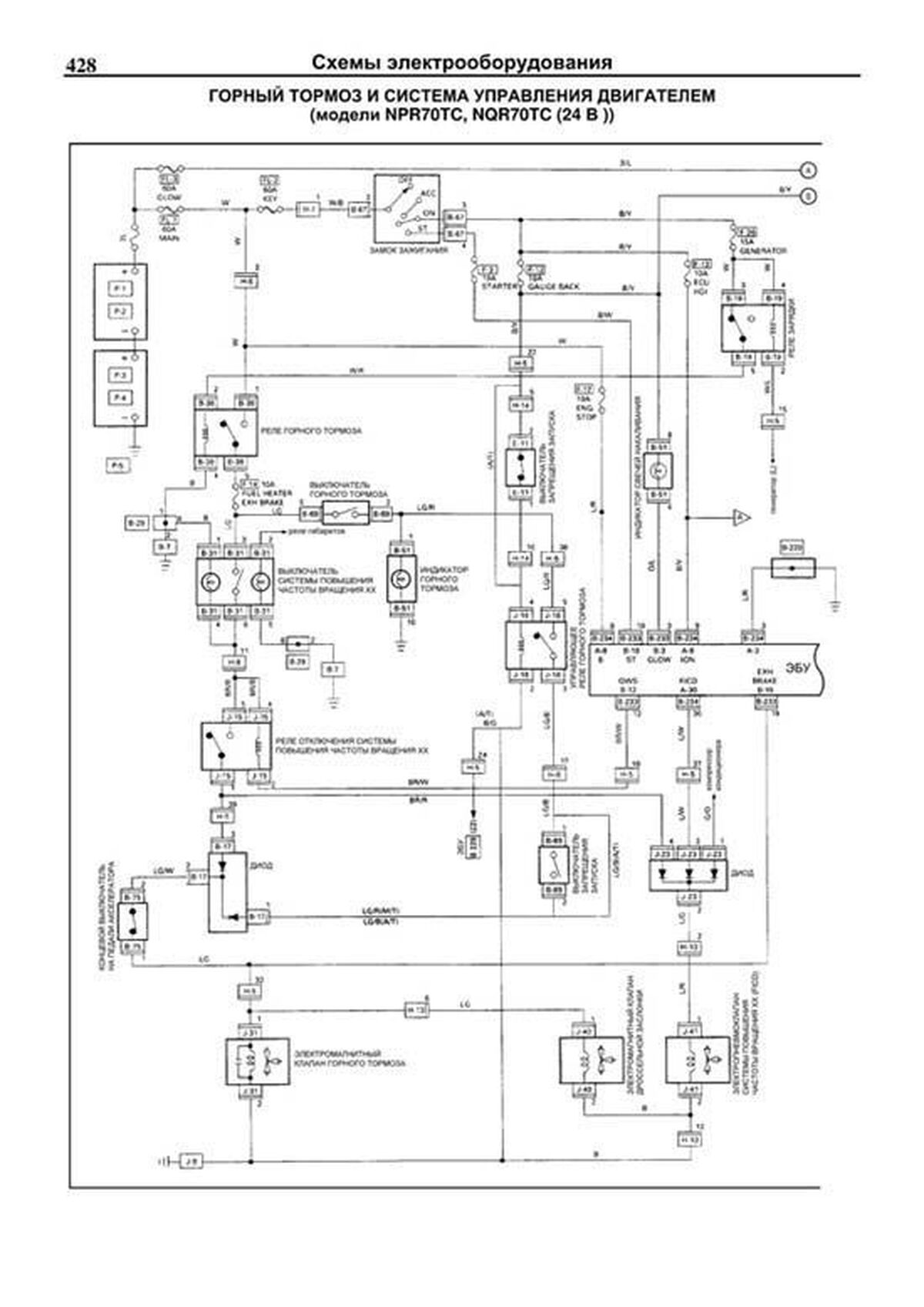

Отметим и то, что в справочнике есть все электросхемы Isuzu ELF / N-Series и Nissan Atlas. Без этой информации невозможно эффективно работать с электрооборудованием этих грузовиков. Таким образом, данное справочное руководство является серьезным подспорьем в эксплуатации, техническом обслуживании и, конечно же, ремонте автомобилей. Ведь зная автомобиль изнутри, понимая и осознавая всего его процессы, всегда вовремя можно вмешаться, чтобы исправить тот, или иной возникший в процессе эксплуатации дефект, или поломку. При этом ремонт каждой отдельной неисправности показан пошагово, с иллюстрациями и точными указаниями к действию.
Руководство по ремонту Исузу Эльф и Ниссан Атлас выполнено в издательстве «Легион-Автодата» в серии книг «Профессионал». Коллектив авторов подошел к решению вопроса по созданию мануала со всей обстоятельностью и серьезностью, в результате чего мы имеем потрясающий труд, где не упущена ни малейшая деталь относительно рассматриваемых нами автомобилей. Здесь присутствуют многочисленные, качественно отпечатанные фотографии, трехмерные схемы и многое другое. Мануал выполнен на самом высоком уровне, он очень удобен для прикладного использовании, заинтересовывает подачей информации с первой страницы. В мануале 576 страниц, этого вполне достаточно чтобы включить в книгу, как дополнительные материалы, так и основную информацию, без которой труд авторов был бы неполным. Так, вы найдете обзор конструкции японских грузовиков, так что все их составляющие будут понятны и доступны для работы с ними при необходимости. Есть также иллюстрированная инструкция по эксплуатации Isuzu ELF / N-Series и Nissan Atlas, поэтому вы будете не просто знать досконально устройство конструкции ваших автомобилей, но и благодаря приведенным в ней схемам понимать, как это все работает и функционирует для грамотного использования машины и своевременного самостоятельного проведения технического обслуживания. Тема ТО выделена в мануале отдельно, поэтому проверять и настраивать автомобиль перед очередным рабочим периодом очень просто.
Отметим и то, что в справочнике есть все электросхемы Isuzu ELF / N-Series и Nissan Atlas. Без этой информации невозможно эффективно работать с электрооборудованием этих грузовиков. Таким образом, данное справочное руководство является серьезным подспорьем в эксплуатации, техническом обслуживании и, конечно же, ремонте автомобилей. Ведь зная автомобиль изнутри, понимая и осознавая всего его процессы, всегда вовремя можно вмешаться, чтобы исправить тот, или иной возникший в процессе эксплуатации дефект, или поломку. При этом ремонт каждой отдельной неисправности показан пошагово, с иллюстрациями и точными указаниями к действию.
Оглавление
Идентификация 3
Сокращения 4
Общие инструкции по ремонту 4
Точки установки упоров гаражного домкрата и лап подъемника 5
Руководство по эксплуатации 6
Блокировка дверей 6
Одометр и счетчик пробега 6
Тахометр 6
Указатель температуры охлаждающей жидкости 6
Указатель количества топлива 9
Шкала соответствия скорости и передачи 9

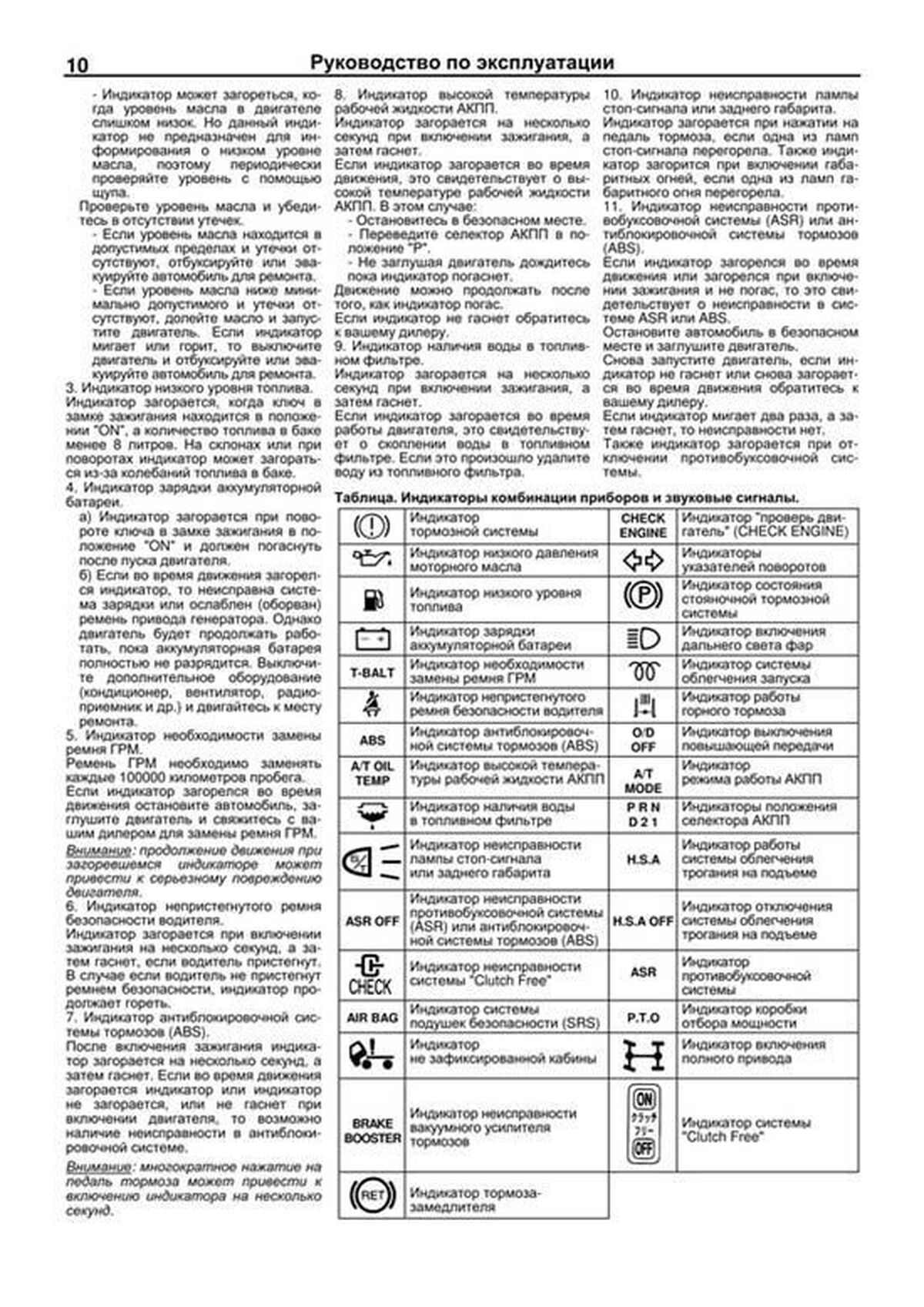

Индикаторы комбинации приборов 9
Стеклоподъемники 11
Световая сигнализация на автомобиле 12
Откидывание и опускание кабины 12
Открытие и закрытие бортов кузова 13
Крышка топливозаливной горловины 13
Управление стеклоочистителем и омывателем 14
Регулировка положения рулевого колеса 14
Управление зеркалами 14
Сиденья 14
Обогреватель передних сидений 15
Ремни безопасности 15
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 16
Люк 16
Управление отопителем и кондиционером 16
Магнитола - основные моменты эксплуатации 17
Антиблокировочная тормозная система (ABS) 18
Система экстренного торможения (HАB) 18
Противобуксовочная система (ASR) 18
Система облегчения трогания на подъеме (HSA) 18
Горный тормоз 20
Тормоз-замедлитель 20
Стояночный тормоз 20
Управление частотой вращения холостого хода 20
Система облегчения запуска двигателя 21
Система автоматической остановки двигателя 21
Подъем и опускание грузового кузова (автомобили-самосвалы) 21
Коробка отбора мощности 22
Управление автомобилем с АКПП 22
Управление автомобилем с МКПП 23
Система "Clutch Free" 24
Особенности трансмиссии моделей 4WD 25
Запуск двигателя 26
Остановка двигателя (модели с турбонаддувом) 27
Неисправности двигателя во время движения 27
Советы по вождению в различных условиях 28
Буксировка автомобиля 28
Домкрат и инструменты 29
Поддомкрачивание автомобиля 29
Замена колеса 29
Рекомендации по выбору шин 30
Проверка давления и состояния шин 31
Замена шин 31
Проверка и замена предохранителей 32
Замена ламп 32
Техническое обслуживание и общие процедуры проверок и регулировок 35
Таблица периодичности технического обслуживания 35

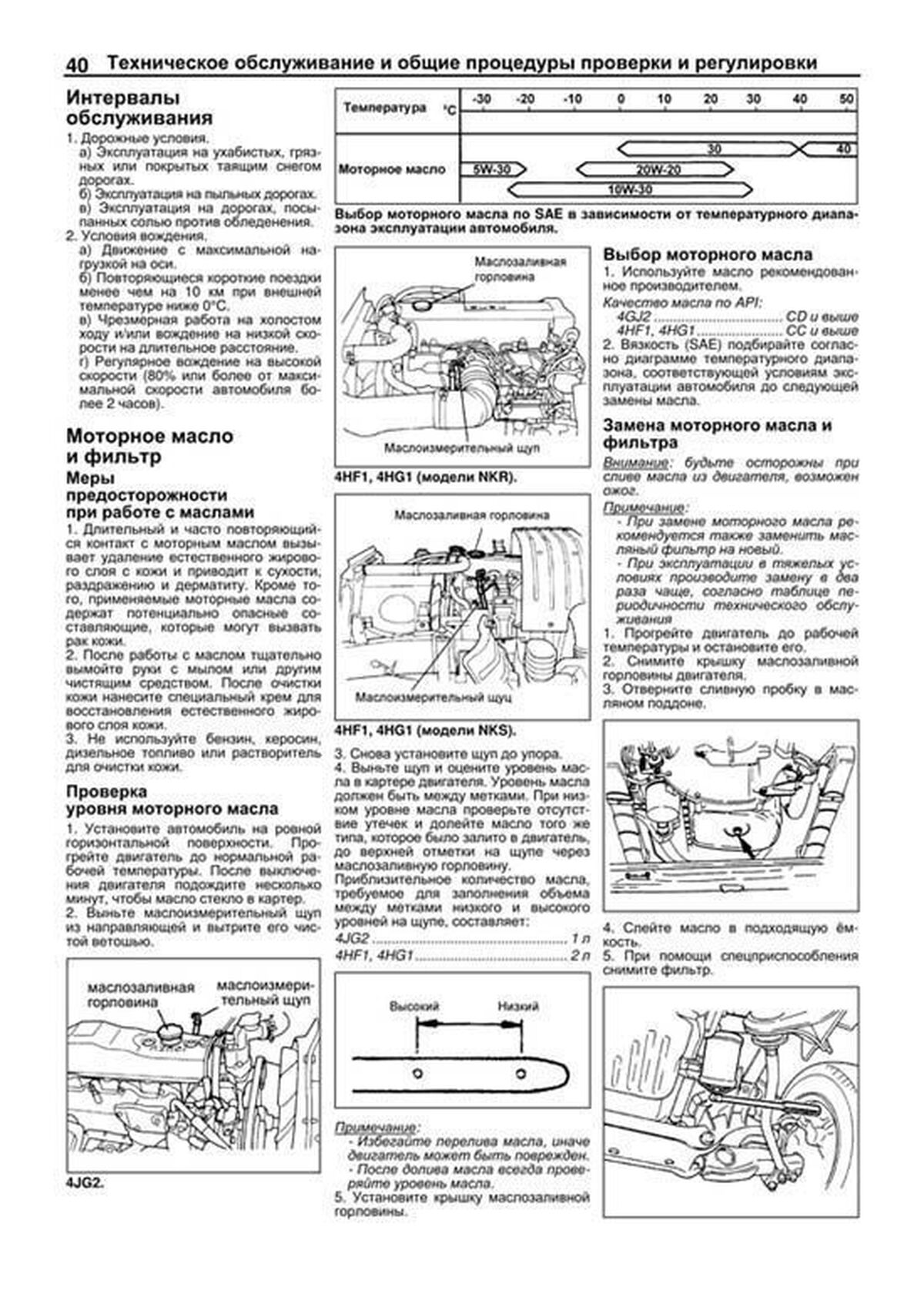

Интервалы обслуживания 40
Моторное масло и фильтр 40
Охлаждающая жидкость 41
Проверка элемента воздушного фильтра 42
Топливная система 42
Угол опережения впрыска топлива (4JG2) 44
Угол опережения впрыска топлива (4HF1, 4HG1) 44
Угол опережения впрыска топлива (4HF1-2) 45
Проверка аккумуляторной батареи 45
Проверка давления конца такта сжатия 45
Проверка и регулировка тепловых зазоров в приводе клапанов (4JG2) 46
Проверка и регулировка тепловых зазоров в приводе клапанов (4HF1, 4HG1) 46
Ремень привода навесных агрегатов 47
Проверка и регулировка частоты вращения холостого хода 47
Проверка останова двигателя (модели с рядным ТНВД) 48
Проверка уровня рабочей жидкости АКПП 48
Замена рабочей жидкости АКПП 48
Проверка и замена масла в МКПП 49
Проверка и замена масла в раздаточной коробке 49
Проверка и замена масла в редукторе переднего моста 49
Проверка и замена масла в редукторе заднего моста 49
Проверка уровня рабочей жидкости гидропривода сцепления и тормозной системы 50
Проверка уровня масла в рулевом механизме (модели без гидроусилителя) 50
Проверка уровня рабочей жидкости усилителя рулевого управления 50
Проверка люфта рулевого колеса и усилия на рулевом колесе 50
Двигатель 4JG 2
Механическая часть 51
Снятие и установка двигателя 51
Опоры двигателя 53
Крышка головки блока цилиндров 54
Впускной коллектор 54
Выпускной коллектор 56
Распределительные шестерни 56
Ремень привода ГРМ 57
Замена маслосъемных колпачков 60
Головка блока цилиндров 60
Картер двигателя 62
Коленчатый вал 63
Передней сальник коленчатого вала (двигатели с шестеренчатым приводом ГРМ) 66
Передней сальник коленчатого вала (двигатели с ременным приводом ГРМ) 67
Задний сальник коленчатого вала 67
Проверка и ремонт 68
Головка блока цилиндров 68
Распределительный вал 71
Ось коромысел 73
Коленчатый вал 74
Поршни и шатуны 75
Блок цилиндров 78
Система охлаждения 82
Проверка и замена охлаждающей жидкости 82
Насос охлаждающей жидкости 82
Термостат 83
Радиатор 83
Вентилятор 84
Система смазки 85
Моторное масло и фильтр 85
Масляный насос 85
Маслоохладитель 86
Топливная система 87
Топливный фильтр 88
Водоотделитель 88
Форсунки 89
Топливный насос высокого давления (4JG2 с ТНВД Bosch VE электронным управлением) 90
Топливный бак 100
Система управления двигателем 101
Система рециркуляции отработавших газов (EGR) 101
Система облегчения холодного пуска (QOS) 101
Выпускной тракт 103
Приемная труба системы выпуска 103
Центральная труба системы выпуска 103
Горный тормоз 103
Глушитель 104
Выхлопная труба 104
Система запуска 106
Стартер 107
Проверка работы стартера 109
Система зарядки 110
Ремень привода генератора 110
Генератор 110
Вакуумный насос 114
Двигатели серии 4H 115
Механическая часть 115

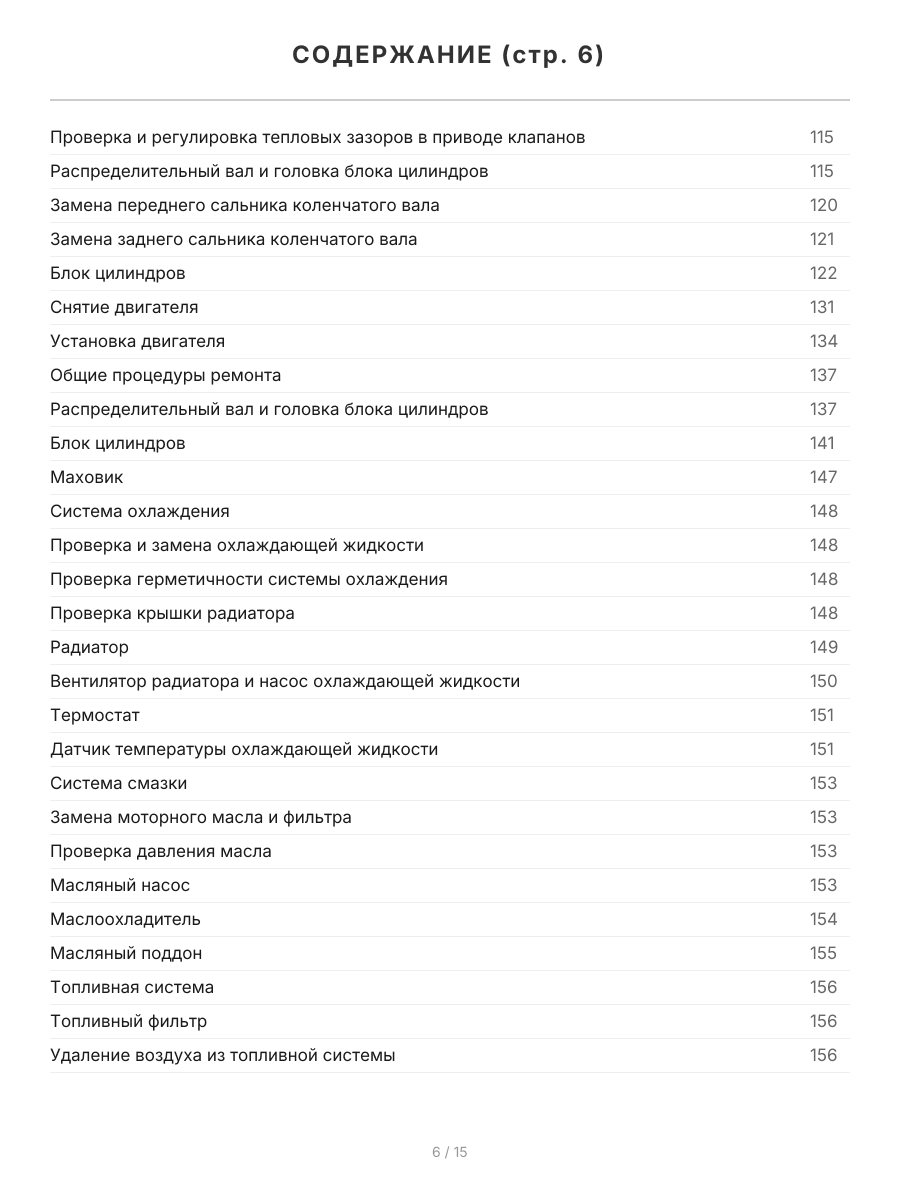

Проверка и регулировка тепловых зазоров в приводе клапанов 115
Распределительный вал и головка блока цилиндров 115
Замена переднего сальника коленчатого вала 120
Замена заднего сальника коленчатого вала 121
Блок цилиндров 122
Снятие двигателя 131
Установка двигателя 134
Общие процедуры ремонта 137
Распределительный вал и головка блока цилиндров 137
Блок цилиндров 141
Маховик 147
Система охлаждения 148
Проверка и замена охлаждающей жидкости 148
Проверка герметичности системы охлаждения 148
Проверка крышки радиатора 148
Радиатор 149
Вентилятор радиатора и насос охлаждающей жидкости 150
Термостат 151
Датчик температуры охлаждающей жидкости 151
Система смазки 153
Замена моторного масла и фильтра 153
Проверка давления масла 153
Масляный насос 153
Маслоохладитель 154
Масляный поддон 155
Топливная система 156
Топливный фильтр 156
Удаление воздуха из топливной системы 156
Проверка и регулировка угла опережения впрыска топлива 156

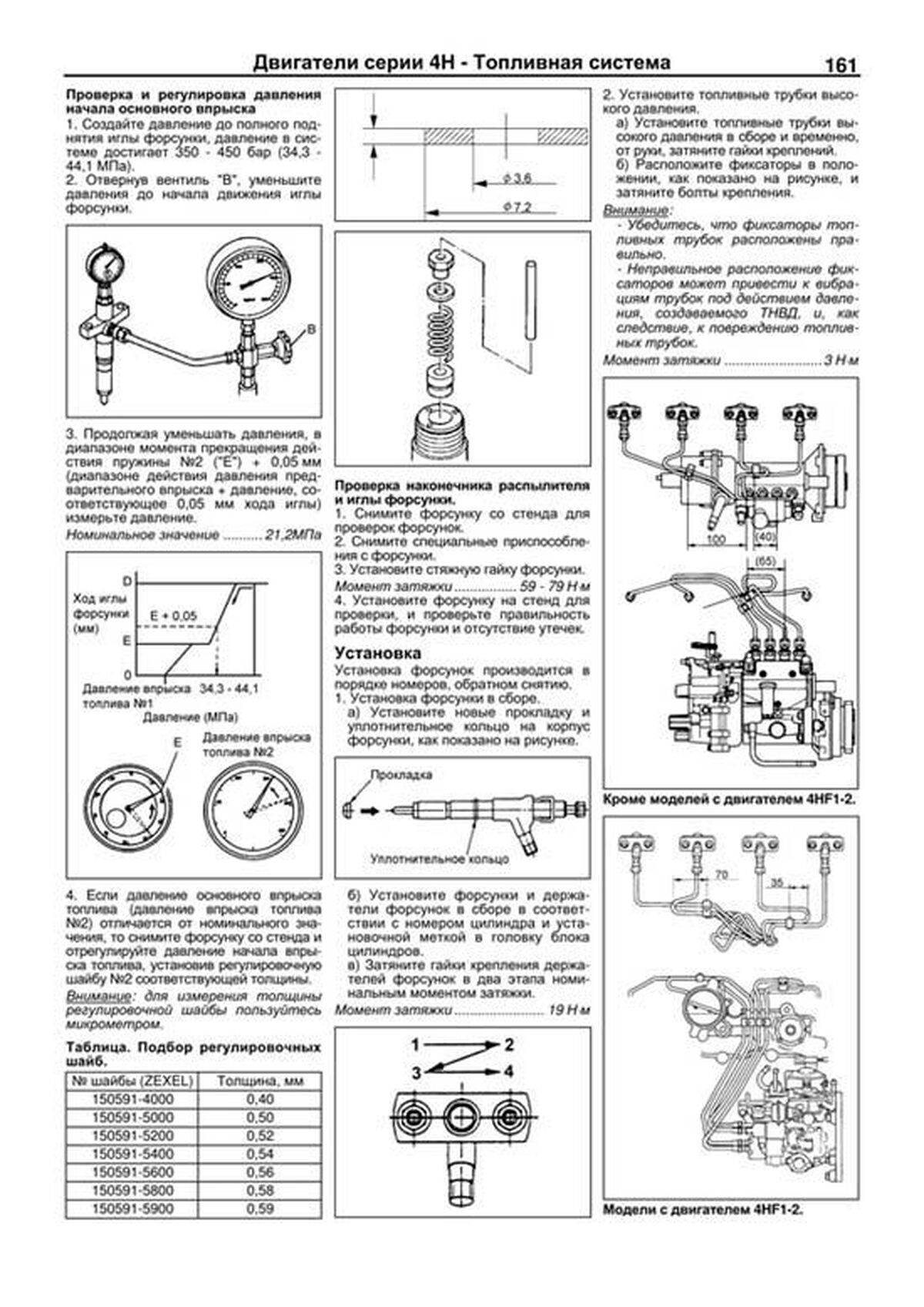

Форсунки 156
Топливный насос высокого давления 162
Топливный бак 166
Датчик уровня топлива 167
Педаль акселератора 167
Трос педали акселератора 168
Трос привода системы увеличения частоты вращения холостого хода 168
Система турбонаддува, впуска и выпуска 174
Предупреждения 174
Турбокомпрессор 174
Промежуточный охладитель наддувочного воздуха 177
Впускной коллектор 178
Система изменения интенсивности потока воздуха на впуске 180
Выпускной коллектор 181
Трубы системы выпуска и глушитель 182
Система увеличения скорости прогрева и горный тормоз 183
Система рециркуляции отработавших газов 186
Проверка элементов системы рециркуляции отработавших газов 186
Снятие и установка электронного блока управления двигателем 187
Диагностика системы рециркуляции ОГ 187
Система запуска 189
Стартер 189
Система облегчения запуска (QOS) 193
Система зарядки 195
Меры предосторожности 195
Генератор 195
Сцепление 202
Сцепление 202
Привод сцепления 204
Главный цилиндр сцепления 205
Вакуумный усилитель сцепления 206
Рабочий цилиндр сцепления 208
Механическая коробка передач - "MSB" 209
Рычаг переключения передач в сборе 209
Тросы выбора и переключения передач 209
Ведомая шестерня датчика скорости движения автомобиля 209
Выключатель ламп фонарей движения задним ходом и выключатель нейтральной передачи 209
Задний сальник коробки передач 209
Передний сальник коробки передач 211
Коробка передач в сборе 211
Разборка КПП 212
Первичный, вторичный и промежуточный валы в сборе 216
Механическая коробка передач - "MBP" 219
Рычаг переключения передач в сборе 219
Тросы управления коробкой передач 219
Ведомая шестерня датчика скорости движения автомобиля 219
Выключатель ламп фонарей движения задним ходом и датчик - выключатель нейтральной передачи 220
Коробка передач в сборе 220
Разборка КПП 221
Проверка 224
Замена переднего и заднего сальников 224
Первичный вал 224
Подшипники 225
Вторичный вал 225
Промежуточный вал 226

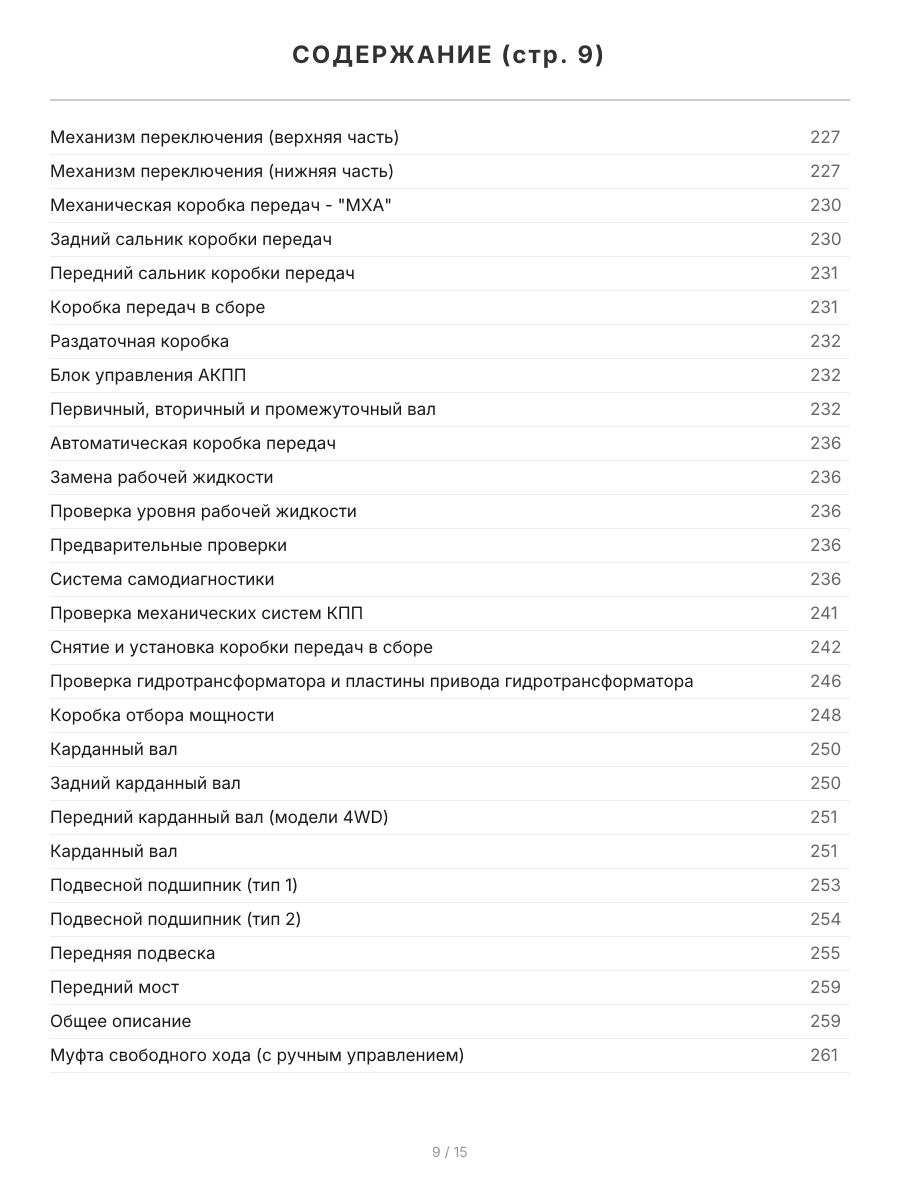

Механизм переключения (верхняя часть) 227
Механизм переключения (нижняя часть) 227
Механическая коробка передач - "МХА" 230
Задний сальник коробки передач 230
Передний сальник коробки передач 231
Коробка передач в сборе 231
Раздаточная коробка 232
Блок управления АКПП 232
Первичный, вторичный и промежуточный вал 232
Автоматическая коробка передач 236
Замена рабочей жидкости 236
Проверка уровня рабочей жидкости 236
Предварительные проверки 236
Система самодиагностики 236
Проверка механических систем КПП 241
Снятие и установка коробки передач в сборе 242
Проверка гидротрансформатора и пластины привода гидротрансформатора 246
Коробка отбора мощности 248
Карданный вал 250
Задний карданный вал 250
Передний карданный вал (модели 4WD) 251
Карданный вал 251
Подвесной подшипник (тип 1) 253
Подвесной подшипник (тип 2) 254

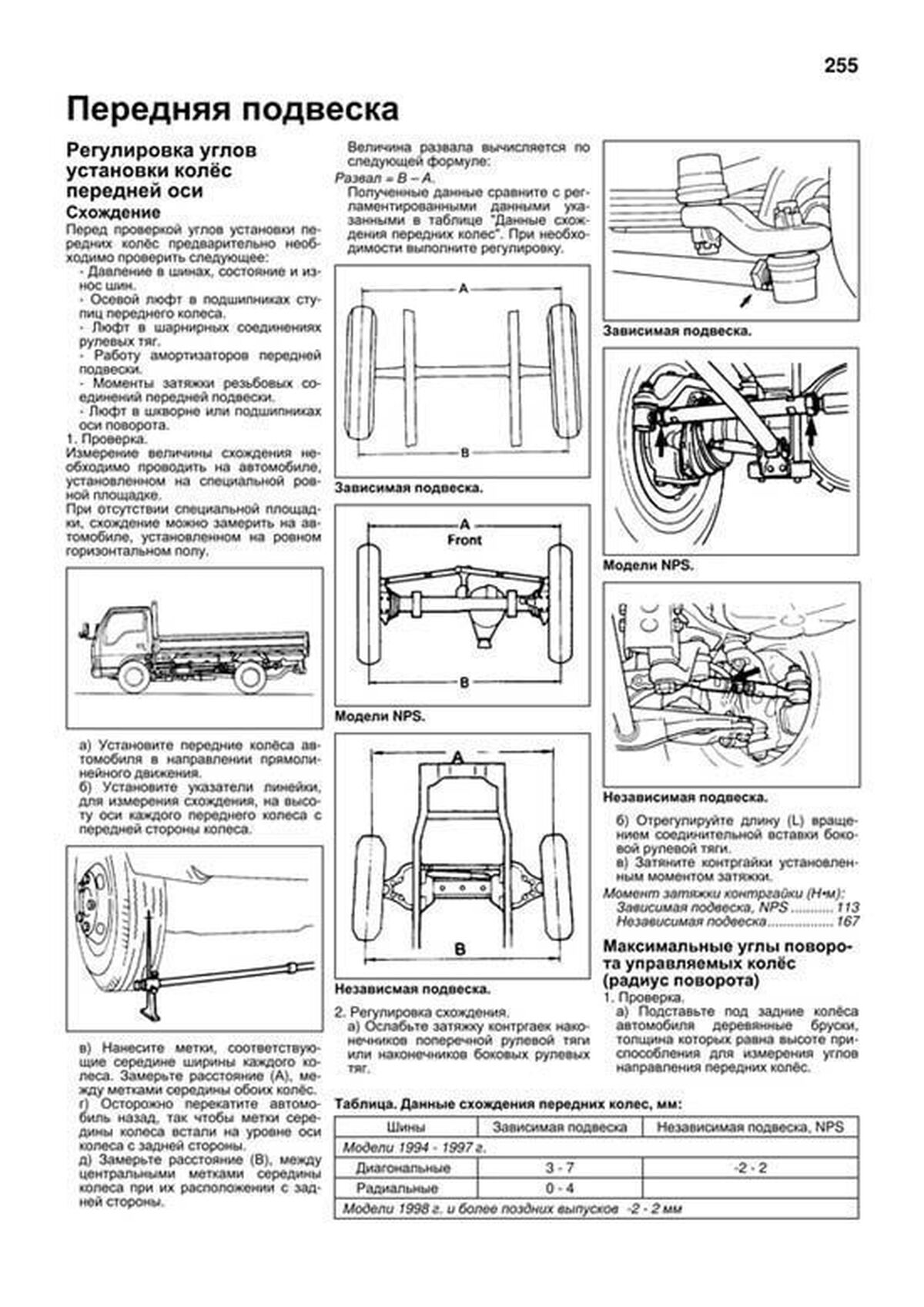

Передняя подвеска 255
Передний мост 259
Общее описание 259
Муфта свободного хода (с ручным управлением) 261

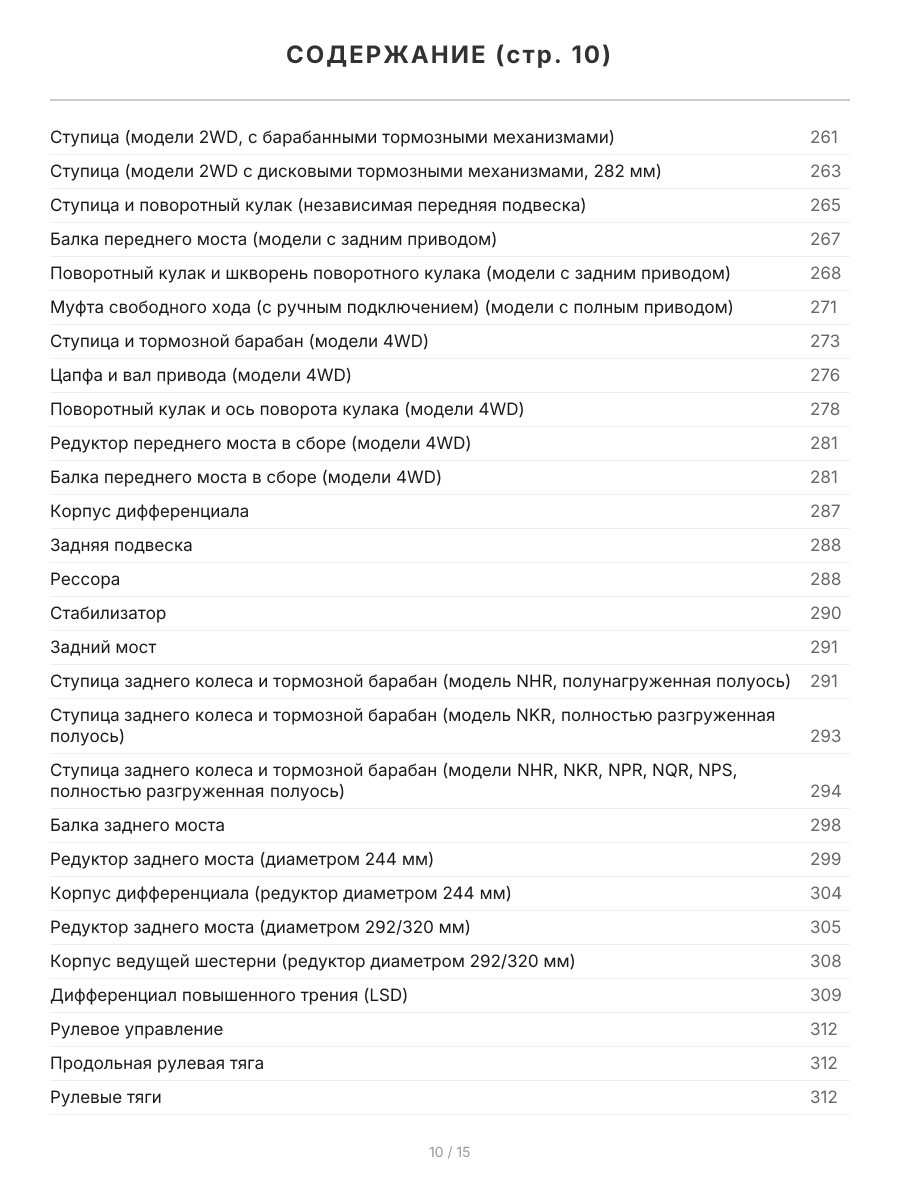

Ступица (модели 2WD, с барабанными тормозными механизмами) 261
Ступица (модели 2WD с дисковыми тормозными механизмами, 282 мм) 263
Ступица и поворотный кулак (независимая передняя подвеска) 265
Балка переднего моста (модели с задним приводом) 267
Поворотный кулак и шкворень поворотного кулака (модели с задним приводом) 268
Муфта свободного хода (с ручным подключением) (модели с полным приводом) 271
Ступица и тормозной барабан (модели 4WD) 273
Цапфа и вал привода (модели 4WD) 276
Поворотный кулак и ось поворота кулака (модели 4WD) 278
Редуктор переднего моста в сборе (модели 4WD) 281
Балка переднего моста в сборе (модели 4WD) 281
Корпус дифференциала 287
Задняя подвеска 288
Рессора 288
Стабилизатор 290
Задний мост 291
Ступица заднего колеса и тормозной барабан (модель NHR, полунагруженная полуось) 291
Ступица заднего колеса и тормозной барабан (модель NKR, полностью разгруженная полуось) 293
Ступица заднего колеса и тормозной барабан (модели NHR, NKR, NPR, NQR, NPS, полностью разгруженная полуось) 294
Балка заднего моста 298
Редуктор заднего моста (диаметром 244 мм) 299
Корпус дифференциала (редуктор диаметром 244 мм) 304
Редуктор заднего моста (диаметром 292/320 мм) 305
Корпус ведущей шестерни (редуктор диаметром 292/320 мм) 308
Дифференциал повышенного трения (LSD) 309
Рулевое управление 312
Продольная рулевая тяга 312
Рулевые тяги 312

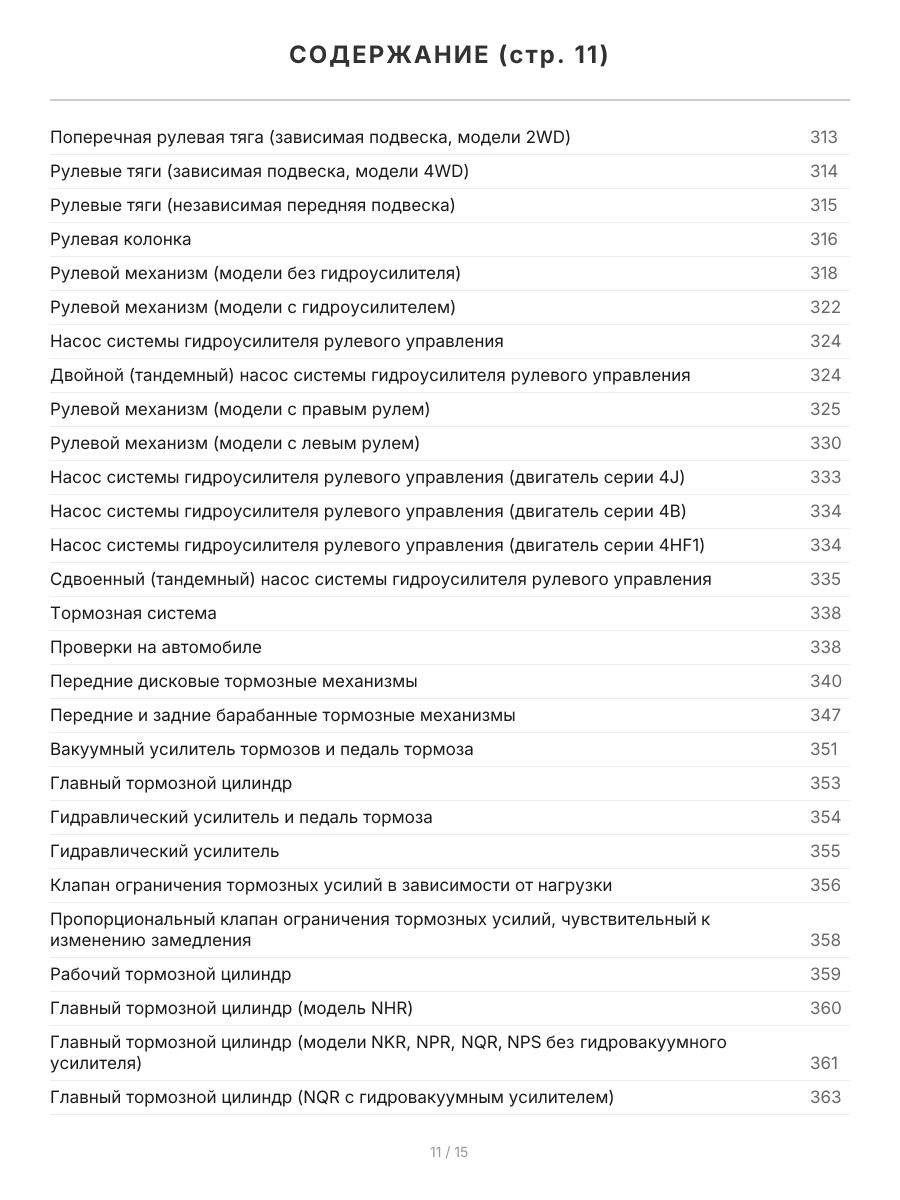

Поперечная рулевая тяга (зависимая подвеска, модели 2WD) 313
Рулевые тяги (зависимая подвеска, модели 4WD) 314
Рулевые тяги (независимая передняя подвеска) 315
Рулевая колонка 316
Рулевой механизм (модели без гидроусилителя) 318
Рулевой механизм (модели с гидроусилителем) 322
Насос системы гидроусилителя рулевого управления 324
Двойной (тандемный) насос системы гидроусилителя рулевого управления 324
Рулевой механизм (модели с правым рулем) 325
Рулевой механизм (модели с левым рулем) 330
Насос системы гидроусилителя рулевого управления (двигатель серии 4J) 333
Насос системы гидроусилителя рулевого управления (двигатель серии 4B) 334
Насос системы гидроусилителя рулевого управления (двигатель серии 4HF1) 334
Сдвоенный (тандемный) насос системы гидроусилителя рулевого управления 335
Тормозная система 338
Проверки на автомобиле 338
Передние дисковые тормозные механизмы 340
Передние и задние барабанные тормозные механизмы 347
Вакуумный усилитель тормозов и педаль тормоза 351
Главный тормозной цилиндр 353
Гидравлический усилитель и педаль тормоза 354
Гидравлический усилитель 355
Клапан ограничения тормозных усилий в зависимости от нагрузки 356
Пропорциональный клапан ограничения тормозных усилий, чувствительный к изменению замедления 358
Рабочий тормозной цилиндр 359
Главный тормозной цилиндр (модель NHR) 360
Главный тормозной цилиндр (модели NKR, NPR, NQR, NPS без гидровакуумного усилителя) 361
Главный тормозной цилиндр (NQR с гидровакуумным усилителем) 363
Гидровакуумный усилитель тормозов 364
Аварийный клапан 368
Стояночный тормоз 368
Горный тормоз (в выпускной системе) 372
Антиблокировочная система тормозов (ABS) 374
Описание системы диагностики 374
Проверка системы ABS 374
Определение модели автомобиля 375
Снятие и установка электронного блока управления ABS 375
Датчики частоты вращения колес 375
Проверка цепи ABS 376
Кузов 378
Передний бампер 378
Передняя дверь 378
Задняя дверь (модели с двойной кабиной) 380
Стекло передней двери 380
Стекло задней двери 381
Ветровое стекло 381
Снятие и установка верхней декоративной панели (с шильдиком). 385
Заднее стекло кабины 385
Панель приборов 385
Усилитель панели приборов 386
Отделка крыши 386
Вентилятор крыши 386
Переднее крепление кабины 388
Заднее крепление кабины 390
Упор кабины 390
Замок фиксации кабины 391
Кабина в сборе 391
Кузовные размеры 392
Кондиционер, отопление и вентиляция 393
Меры безопасности при работе с хладагентом 393
Вакуумирование, зарядка и проверка системы 393
Зарядка системы 394
Линии охлаждения 396
Панель управления кондиционером и отопителем 396
Блок отопителя 399
Вентилятор отопителя 399
Блок кондиционера 400
Компрессор 400
Конденсатор 400
Испаритель 400
Проверка электрических элементов 401
Электрооборудование кузова 403
Реле и предохранители 403
Точки заземления 407
Замок зажигания 408
Комбинация приборов 408
Горный тормоз 411
Переключатель выбора режима работы АКПП 412
Система управления полным приводом (модели с правым рулем) 412
Система освещения 413
Очистители и омыватели лобового стекла 419
Центральный замок 421
Электропривод стеклоподъемников 422
Звуковой сигнал 425
Аудиосистема 425
Прикуриватель 425
Схемы электрооборудования 426
Обозначения, применяемые на схемах электрооборудования 426
Коды цветов проводов 426
Схемы электрооборудования 427
Горный тормоз и система управления двигателем 427
Система остановки двигателя 432
Антиблокировочная система тормозов (ABS) 435
Фары, противотуманные фары и лампы освещения при повороте 443
Стоп-сигналы, указатели поворота и аварийная сигнализация 448
Центральный замок 451
Электропривод стеклоподъемников 454
Очиститель и омыватель лобового стекла 457
Аудиосистема и прикуриватель 460
Кондиционер и отопитель 463
Подогреватель топлива и задний отопитель 470
Схемы электрооборудования (дополнение (модели с правым рулем)) 473
Система запуска и зарядки 473
Система облегчения запуска двигателя QOS II 478
Система облегчения запуска двигателя QOS III 482
Горный тормоз 485
Корректор фар 492
Габариты и подсветка 495
Звуковой сигнал, фонари заднего хода и зуммер системы предупреждения о движении задним ходом 500
Освещение салона и зуммер системы предупреждения о движении задним ходом 503
Электронный блок управления АКПП 509
Комбинация приборов 513
Система управления полным приводом 519
Схемы электрооборудования (дополнение (модели с левым рулем)) 522
Система запуска и зарядки 522
Система облегчения запуска двигателя QOS II 528
Система облегчения запуска двигателя QOS III 532
Горный тормоз 535
Корректор фар 539
Габариты и подсветка 542
Звуковой сигнал, фонари заднего хода и зуммер системы предупреждения о движении задним ходом 547
Освещение салона и зуммер системы напоминания об оставленном в замке зажигания ключе 551
Электронный блок управления АКПП 554
Комбинация приборов 558
Содержание 562
Сокращения 4
Общие инструкции по ремонту 4
Точки установки упоров гаражного домкрата и лап подъемника 5
Руководство по эксплуатации 6
Блокировка дверей 6
Одометр и счетчик пробега 6
Тахометр 6
Указатель температуры охлаждающей жидкости 6
Указатель количества топлива 9
Шкала соответствия скорости и передачи 9
Индикаторы комбинации приборов 9
Стеклоподъемники 11
Световая сигнализация на автомобиле 12
Откидывание и опускание кабины 12
Открытие и закрытие бортов кузова 13
Крышка топливозаливной горловины 13
Управление стеклоочистителем и омывателем 14
Регулировка положения рулевого колеса 14
Управление зеркалами 14
Сиденья 14
Обогреватель передних сидений 15
Ремни безопасности 15
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 16
Люк 16
Управление отопителем и кондиционером 16
Магнитола - основные моменты эксплуатации 17
Антиблокировочная тормозная система (ABS) 18
Система экстренного торможения (HАB) 18
Противобуксовочная система (ASR) 18
Система облегчения трогания на подъеме (HSA) 18
Горный тормоз 20
Тормоз-замедлитель 20
Стояночный тормоз 20
Управление частотой вращения холостого хода 20
Система облегчения запуска двигателя 21
Система автоматической остановки двигателя 21
Подъем и опускание грузового кузова (автомобили-самосвалы) 21
Коробка отбора мощности 22
Управление автомобилем с АКПП 22
Управление автомобилем с МКПП 23
Система "Clutch Free" 24
Особенности трансмиссии моделей 4WD 25
Запуск двигателя 26
Остановка двигателя (модели с турбонаддувом) 27
Неисправности двигателя во время движения 27
Советы по вождению в различных условиях 28
Буксировка автомобиля 28
Домкрат и инструменты 29
Поддомкрачивание автомобиля 29
Замена колеса 29
Рекомендации по выбору шин 30
Проверка давления и состояния шин 31
Замена шин 31
Проверка и замена предохранителей 32
Замена ламп 32
Техническое обслуживание и общие процедуры проверок и регулировок 35
Таблица периодичности технического обслуживания 35
Интервалы обслуживания 40
Моторное масло и фильтр 40
Охлаждающая жидкость 41
Проверка элемента воздушного фильтра 42
Топливная система 42
Угол опережения впрыска топлива (4JG2) 44
Угол опережения впрыска топлива (4HF1, 4HG1) 44
Угол опережения впрыска топлива (4HF1-2) 45
Проверка аккумуляторной батареи 45
Проверка давления конца такта сжатия 45
Проверка и регулировка тепловых зазоров в приводе клапанов (4JG2) 46
Проверка и регулировка тепловых зазоров в приводе клапанов (4HF1, 4HG1) 46
Ремень привода навесных агрегатов 47
Проверка и регулировка частоты вращения холостого хода 47
Проверка останова двигателя (модели с рядным ТНВД) 48
Проверка уровня рабочей жидкости АКПП 48
Замена рабочей жидкости АКПП 48
Проверка и замена масла в МКПП 49
Проверка и замена масла в раздаточной коробке 49
Проверка и замена масла в редукторе переднего моста 49
Проверка и замена масла в редукторе заднего моста 49
Проверка уровня рабочей жидкости гидропривода сцепления и тормозной системы 50
Проверка уровня масла в рулевом механизме (модели без гидроусилителя) 50
Проверка уровня рабочей жидкости усилителя рулевого управления 50
Проверка люфта рулевого колеса и усилия на рулевом колесе 50
Двигатель 4JG 2
Механическая часть 51
Снятие и установка двигателя 51
Опоры двигателя 53
Крышка головки блока цилиндров 54
Впускной коллектор 54
Выпускной коллектор 56
Распределительные шестерни 56
Ремень привода ГРМ 57
Замена маслосъемных колпачков 60
Головка блока цилиндров 60
Картер двигателя 62
Коленчатый вал 63
Передней сальник коленчатого вала (двигатели с шестеренчатым приводом ГРМ) 66
Передней сальник коленчатого вала (двигатели с ременным приводом ГРМ) 67
Задний сальник коленчатого вала 67
Проверка и ремонт 68
Головка блока цилиндров 68
Распределительный вал 71
Ось коромысел 73
Коленчатый вал 74
Поршни и шатуны 75
Блок цилиндров 78
Система охлаждения 82
Проверка и замена охлаждающей жидкости 82
Насос охлаждающей жидкости 82
Термостат 83
Радиатор 83
Вентилятор 84
Система смазки 85
Моторное масло и фильтр 85
Масляный насос 85
Маслоохладитель 86
Топливная система 87
Топливный фильтр 88
Водоотделитель 88
Форсунки 89
Топливный насос высокого давления (4JG2 с ТНВД Bosch VE электронным управлением) 90
Топливный бак 100
Система управления двигателем 101
Система рециркуляции отработавших газов (EGR) 101
Система облегчения холодного пуска (QOS) 101
Выпускной тракт 103
Приемная труба системы выпуска 103
Центральная труба системы выпуска 103
Горный тормоз 103
Глушитель 104
Выхлопная труба 104
Система запуска 106
Стартер 107
Проверка работы стартера 109
Система зарядки 110
Ремень привода генератора 110
Генератор 110
Вакуумный насос 114
Двигатели серии 4H 115
Механическая часть 115
Проверка и регулировка тепловых зазоров в приводе клапанов 115
Распределительный вал и головка блока цилиндров 115
Замена переднего сальника коленчатого вала 120
Замена заднего сальника коленчатого вала 121
Блок цилиндров 122
Снятие двигателя 131
Установка двигателя 134
Общие процедуры ремонта 137
Распределительный вал и головка блока цилиндров 137
Блок цилиндров 141
Маховик 147
Система охлаждения 148
Проверка и замена охлаждающей жидкости 148
Проверка герметичности системы охлаждения 148
Проверка крышки радиатора 148
Радиатор 149
Вентилятор радиатора и насос охлаждающей жидкости 150
Термостат 151
Датчик температуры охлаждающей жидкости 151
Система смазки 153
Замена моторного масла и фильтра 153
Проверка давления масла 153
Масляный насос 153
Маслоохладитель 154
Масляный поддон 155
Топливная система 156
Топливный фильтр 156
Удаление воздуха из топливной системы 156
Проверка и регулировка угла опережения впрыска топлива 156
Форсунки 156
Топливный насос высокого давления 162
Топливный бак 166
Датчик уровня топлива 167
Педаль акселератора 167
Трос педали акселератора 168
Трос привода системы увеличения частоты вращения холостого хода 168
Система турбонаддува, впуска и выпуска 174
Предупреждения 174
Турбокомпрессор 174
Промежуточный охладитель наддувочного воздуха 177
Впускной коллектор 178
Система изменения интенсивности потока воздуха на впуске 180
Выпускной коллектор 181
Трубы системы выпуска и глушитель 182
Система увеличения скорости прогрева и горный тормоз 183
Система рециркуляции отработавших газов 186
Проверка элементов системы рециркуляции отработавших газов 186
Снятие и установка электронного блока управления двигателем 187
Диагностика системы рециркуляции ОГ 187
Система запуска 189
Стартер 189
Система облегчения запуска (QOS) 193
Система зарядки 195
Меры предосторожности 195
Генератор 195
Сцепление 202
Сцепление 202
Привод сцепления 204
Главный цилиндр сцепления 205
Вакуумный усилитель сцепления 206
Рабочий цилиндр сцепления 208
Механическая коробка передач - "MSB" 209
Рычаг переключения передач в сборе 209
Тросы выбора и переключения передач 209
Ведомая шестерня датчика скорости движения автомобиля 209
Выключатель ламп фонарей движения задним ходом и выключатель нейтральной передачи 209
Задний сальник коробки передач 209
Передний сальник коробки передач 211
Коробка передач в сборе 211
Разборка КПП 212
Первичный, вторичный и промежуточный валы в сборе 216
Механическая коробка передач - "MBP" 219
Рычаг переключения передач в сборе 219
Тросы управления коробкой передач 219
Ведомая шестерня датчика скорости движения автомобиля 219
Выключатель ламп фонарей движения задним ходом и датчик - выключатель нейтральной передачи 220
Коробка передач в сборе 220
Разборка КПП 221
Проверка 224
Замена переднего и заднего сальников 224
Первичный вал 224
Подшипники 225
Вторичный вал 225
Промежуточный вал 226
Механизм переключения (верхняя часть) 227
Механизм переключения (нижняя часть) 227
Механическая коробка передач - "МХА" 230
Задний сальник коробки передач 230
Передний сальник коробки передач 231
Коробка передач в сборе 231
Раздаточная коробка 232
Блок управления АКПП 232
Первичный, вторичный и промежуточный вал 232
Автоматическая коробка передач 236
Замена рабочей жидкости 236
Проверка уровня рабочей жидкости 236
Предварительные проверки 236
Система самодиагностики 236
Проверка механических систем КПП 241
Снятие и установка коробки передач в сборе 242
Проверка гидротрансформатора и пластины привода гидротрансформатора 246
Коробка отбора мощности 248
Карданный вал 250
Задний карданный вал 250
Передний карданный вал (модели 4WD) 251
Карданный вал 251
Подвесной подшипник (тип 1) 253
Подвесной подшипник (тип 2) 254
Передняя подвеска 255
Передний мост 259
Общее описание 259
Муфта свободного хода (с ручным управлением) 261
Ступица (модели 2WD, с барабанными тормозными механизмами) 261
Ступица (модели 2WD с дисковыми тормозными механизмами, 282 мм) 263
Ступица и поворотный кулак (независимая передняя подвеска) 265
Балка переднего моста (модели с задним приводом) 267
Поворотный кулак и шкворень поворотного кулака (модели с задним приводом) 268
Муфта свободного хода (с ручным подключением) (модели с полным приводом) 271
Ступица и тормозной барабан (модели 4WD) 273
Цапфа и вал привода (модели 4WD) 276
Поворотный кулак и ось поворота кулака (модели 4WD) 278
Редуктор переднего моста в сборе (модели 4WD) 281
Балка переднего моста в сборе (модели 4WD) 281
Корпус дифференциала 287
Задняя подвеска 288
Рессора 288
Стабилизатор 290
Задний мост 291
Ступица заднего колеса и тормозной барабан (модель NHR, полунагруженная полуось) 291
Ступица заднего колеса и тормозной барабан (модель NKR, полностью разгруженная полуось) 293
Ступица заднего колеса и тормозной барабан (модели NHR, NKR, NPR, NQR, NPS, полностью разгруженная полуось) 294
Балка заднего моста 298
Редуктор заднего моста (диаметром 244 мм) 299
Корпус дифференциала (редуктор диаметром 244 мм) 304
Редуктор заднего моста (диаметром 292/320 мм) 305
Корпус ведущей шестерни (редуктор диаметром 292/320 мм) 308
Дифференциал повышенного трения (LSD) 309
Рулевое управление 312
Продольная рулевая тяга 312
Рулевые тяги 312
Поперечная рулевая тяга (зависимая подвеска, модели 2WD) 313
Рулевые тяги (зависимая подвеска, модели 4WD) 314
Рулевые тяги (независимая передняя подвеска) 315
Рулевая колонка 316
Рулевой механизм (модели без гидроусилителя) 318
Рулевой механизм (модели с гидроусилителем) 322
Насос системы гидроусилителя рулевого управления 324
Двойной (тандемный) насос системы гидроусилителя рулевого управления 324
Рулевой механизм (модели с правым рулем) 325
Рулевой механизм (модели с левым рулем) 330
Насос системы гидроусилителя рулевого управления (двигатель серии 4J) 333
Насос системы гидроусилителя рулевого управления (двигатель серии 4B) 334
Насос системы гидроусилителя рулевого управления (двигатель серии 4HF1) 334
Сдвоенный (тандемный) насос системы гидроусилителя рулевого управления 335
Тормозная система 338
Проверки на автомобиле 338
Передние дисковые тормозные механизмы 340
Передние и задние барабанные тормозные механизмы 347
Вакуумный усилитель тормозов и педаль тормоза 351
Главный тормозной цилиндр 353
Гидравлический усилитель и педаль тормоза 354
Гидравлический усилитель 355
Клапан ограничения тормозных усилий в зависимости от нагрузки 356
Пропорциональный клапан ограничения тормозных усилий, чувствительный к изменению замедления 358
Рабочий тормозной цилиндр 359
Главный тормозной цилиндр (модель NHR) 360
Главный тормозной цилиндр (модели NKR, NPR, NQR, NPS без гидровакуумного усилителя) 361
Главный тормозной цилиндр (NQR с гидровакуумным усилителем) 363
Гидровакуумный усилитель тормозов 364
Аварийный клапан 368
Стояночный тормоз 368
Горный тормоз (в выпускной системе) 372
Антиблокировочная система тормозов (ABS) 374
Описание системы диагностики 374
Проверка системы ABS 374
Определение модели автомобиля 375
Снятие и установка электронного блока управления ABS 375
Датчики частоты вращения колес 375
Проверка цепи ABS 376
Кузов 378
Передний бампер 378
Передняя дверь 378
Задняя дверь (модели с двойной кабиной) 380
Стекло передней двери 380
Стекло задней двери 381
Ветровое стекло 381
Снятие и установка верхней декоративной панели (с шильдиком). 385
Заднее стекло кабины 385
Панель приборов 385
Усилитель панели приборов 386
Отделка крыши 386
Вентилятор крыши 386
Переднее крепление кабины 388
Заднее крепление кабины 390
Упор кабины 390
Замок фиксации кабины 391
Кабина в сборе 391
Кузовные размеры 392
Кондиционер, отопление и вентиляция 393
Меры безопасности при работе с хладагентом 393
Вакуумирование, зарядка и проверка системы 393
Зарядка системы 394
Линии охлаждения 396
Панель управления кондиционером и отопителем 396
Блок отопителя 399
Вентилятор отопителя 399
Блок кондиционера 400
Компрессор 400
Конденсатор 400
Испаритель 400
Проверка электрических элементов 401
Электрооборудование кузова 403
Реле и предохранители 403
Точки заземления 407
Замок зажигания 408
Комбинация приборов 408
Горный тормоз 411
Переключатель выбора режима работы АКПП 412
Система управления полным приводом (модели с правым рулем) 412
Система освещения 413
Очистители и омыватели лобового стекла 419
Центральный замок 421
Электропривод стеклоподъемников 422
Звуковой сигнал 425
Аудиосистема 425
Прикуриватель 425
Схемы электрооборудования 426
Обозначения, применяемые на схемах электрооборудования 426
Коды цветов проводов 426
Схемы электрооборудования 427
Горный тормоз и система управления двигателем 427
Система остановки двигателя 432
Антиблокировочная система тормозов (ABS) 435
Фары, противотуманные фары и лампы освещения при повороте 443
Стоп-сигналы, указатели поворота и аварийная сигнализация 448
Центральный замок 451
Электропривод стеклоподъемников 454
Очиститель и омыватель лобового стекла 457
Аудиосистема и прикуриватель 460
Кондиционер и отопитель 463
Подогреватель топлива и задний отопитель 470
Схемы электрооборудования (дополнение (модели с правым рулем)) 473
Система запуска и зарядки 473
Система облегчения запуска двигателя QOS II 478
Система облегчения запуска двигателя QOS III 482
Горный тормоз 485
Корректор фар 492
Габариты и подсветка 495
Звуковой сигнал, фонари заднего хода и зуммер системы предупреждения о движении задним ходом 500
Освещение салона и зуммер системы предупреждения о движении задним ходом 503
Электронный блок управления АКПП 509
Комбинация приборов 513
Система управления полным приводом 519
Схемы электрооборудования (дополнение (модели с левым рулем)) 522
Система запуска и зарядки 522
Система облегчения запуска двигателя QOS II 528
Система облегчения запуска двигателя QOS III 532
Горный тормоз 535
Корректор фар 539
Габариты и подсветка 542
Звуковой сигнал, фонари заднего хода и зуммер системы предупреждения о движении задним ходом 547
Освещение салона и зуммер системы напоминания об оставленном в замке зажигания ключе 551
Электронный блок управления АКПП 554
Комбинация приборов 558
Содержание 562
1 / 24
PDF превью
Отрывок главы — даёт представление о подаче материала, иллюстрациях и глубине описания процедур.
Открыть PDF-отрывок Полноэкранный просмотр с увеличением →Видео издательства
Это общий ролик издательства — собственного видео по этой книге пока нет. Зато можно увидеть, как они подают и оформляют свои мануалы.
Отзывы покупателей
4,8
11 оценок · 2 отзыва
18 января 2026
достаточно информации
С такой оценкой есть только звёзды, без текста.
Оценки и отзывы покупателей этой книги на маркетплейсах. Публикуем как есть: скрываем только мат, контакты и отзывы о работе доставки.
Обсуждения в сообществе
1
ответ
Плановое ТО ГБО и замена газовых фильтров — Isuzu Elf (2001)
Isuzu Elf
1
ответ
Замена катушки зажигания — Isuzu Trooper (1989)
Isuzu Trooper
Все вопросы владельцев →
Ещё по Isuzu Elf
Как это работает
3D · простыми словами
Как устроена автоматическая коробка передач
В этой книге — раздел «Автоматическая коробка передач», стр. 236.
Смотреть в 3D →
3D · простыми словами
Как работает двигатель автомобиля
В этой книге — раздел «Ремень привода ГРМ», стр. 57.
Смотреть в 3D →
3D · простыми словами
Как работает механическая коробка передач
В этой книге — раздел «Сцепление», стр. 202.
Смотреть в 3D →
3D · простыми словами
Как работают тормоза автомобиля
В этой книге — раздел «Тормоз-замедлитель», стр. 20.
Смотреть в 3D →
