MAZDA DEMIO бензин 1996-2002 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

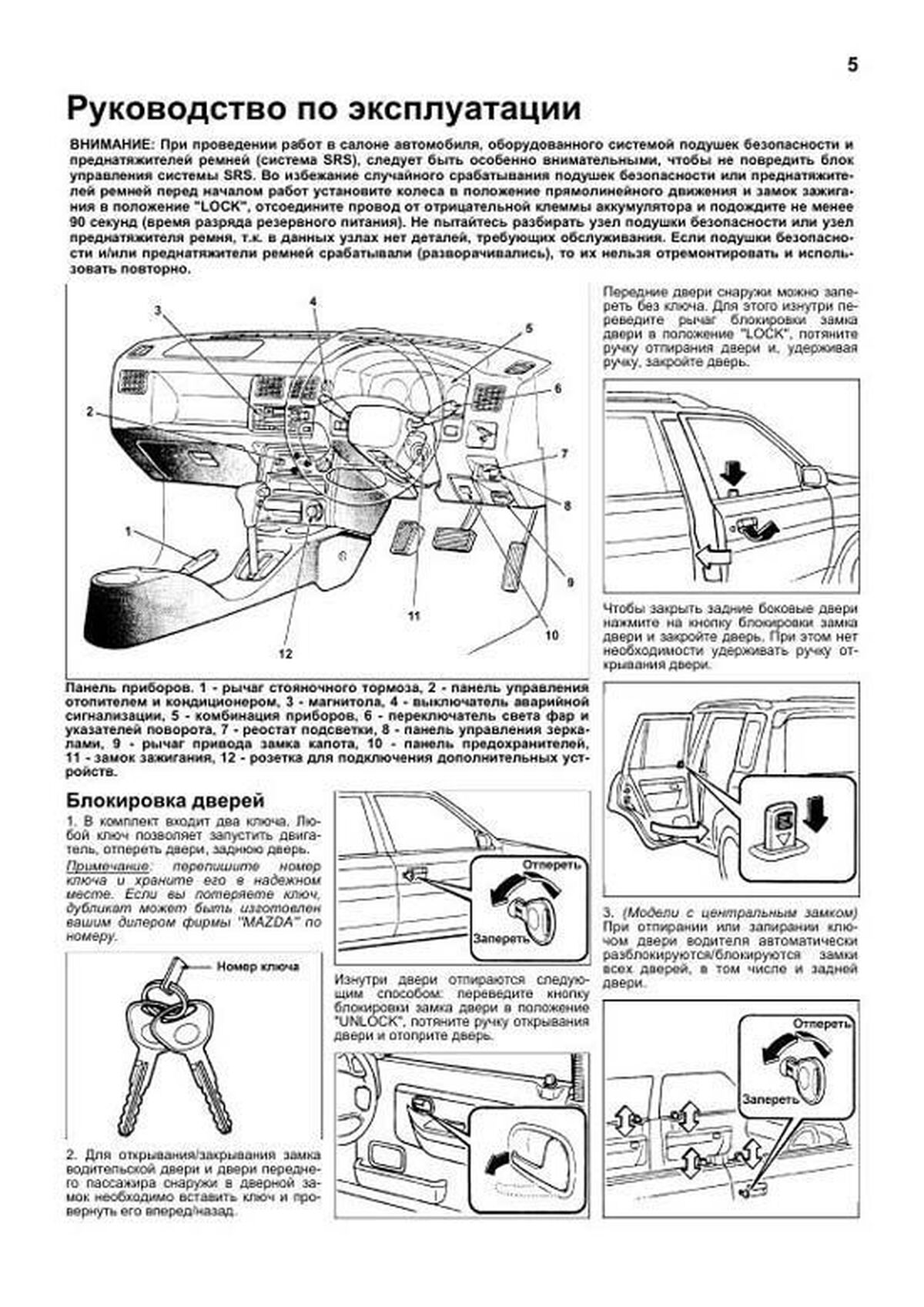

Блокировка дверей 1. В комплект входит два ключа. Любой ключ позволяет запустить двигатель, отпереть двери, заднюю дверь. Примечание: перепишите номер ключа и храните его в надежном месте. Если вы потеряете ключ, дубликат может быть изготовлен вашим дилером фирмы "MAZDA" по номеру. 2. Для открывания/закрывания замка водительской двери и двери переднего пассажира снаружи в дверной замок необходимо вставить ключ и провернуть его вперед/назад. Изнутри двери отпираются следующим способом: переведите кнопку блокировки замка двери в положение "UNLOCK", потяните ручку открывания двери и отоприте дверь. Передние двери снаружи можно запереть без ключа. Для этого изнутри переведите рычаг блокировки замка двери в положение "LOCK", потяните ручку отпирания двери и, удерживая ручку, закройте дверь. Чтобы закрыть задние боковые двери нажмите на кнопку блокировки замка двери и закройте дверь. При этом нет необходимости удерживать ручку открывания двери. 3. (Модели с центральным замком) При отпирании или запирании ключом двери водителя автоматически разблокируются/блокируются замки всех дверей, в том числе и задней двери. Руководство по эксплуатации ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS. Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно. Панель приборов. 1 рычаг стояночного тормоза, 2 панель управления отопителем и кондиционером, 3 магнитола, 4 выключатель аварийной сигнализации, 5 комбинация приборов, 6 переключатель света фар и указателей поворота, 7 реостат подсветки, 8 панель управления зеркалами, 9 рычаг привода замка капота, 10 панель предохранителей, 11 замок зажигания, 12 розетка для подключения дополнительных устройств.

Пример текста из раздела " Подвеска ":

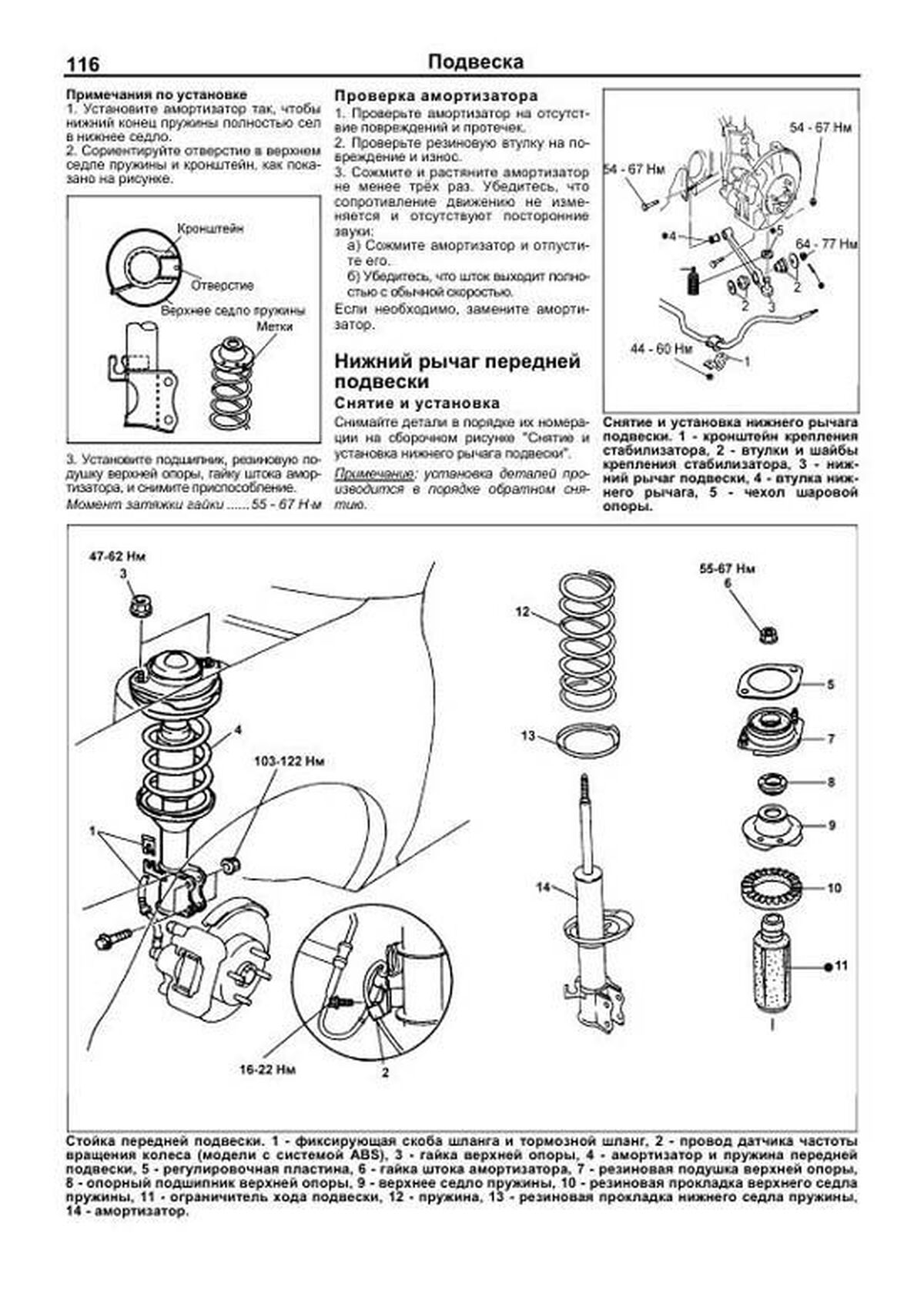

Примечания по установке 1. Установите амортизатор так, чтобы нижний конец пружины полностью сел в нижнее седло. 2. Сориентируйте отверстие в верхнем седле пружины и кронштейн, как показано на рисунке. 3. Установите подшипник, резиновую подушку верхней опоры, гайку штока амортизатора, и снимите приспособление. Момент затяжки гайки......55 67 Н?м Проверка амортизатора 1. Проверьте амортизатор на отсутствие повреждений и протечек. 2. Проверьте резиновую втулку на повреждение и износ. 3. Сожмите и растяните амортизатор не менее трёх раз. Убедитесь, что сопротивление движению не изменяется и отсутствуют посторонние звуки: а) Сожмите амортизатор и отпустите его. б) Убедитесь, что шток выходит полностью с обычной скоростью. Если необходимо, замените амортизатор. Нижний рычаг передней подвески Снятие и установка Снимайте детали в порядке их номерации на сборочном рисунке "Снятие и установка нижнего рычага подвески". Примечание: установка деталей производится в порядке обратном снятию. Снятие и установка нижнего рычага подвески. 1 кронштейн крепления стабилизатора, 2 втулки и шайбы крепления стабилизатора, 3 нижний рычаг подвески, 4 втулка нижнего рычага, 5 чехол шаровой опоры.

Пример текста из раздела " Рулевое управление ":

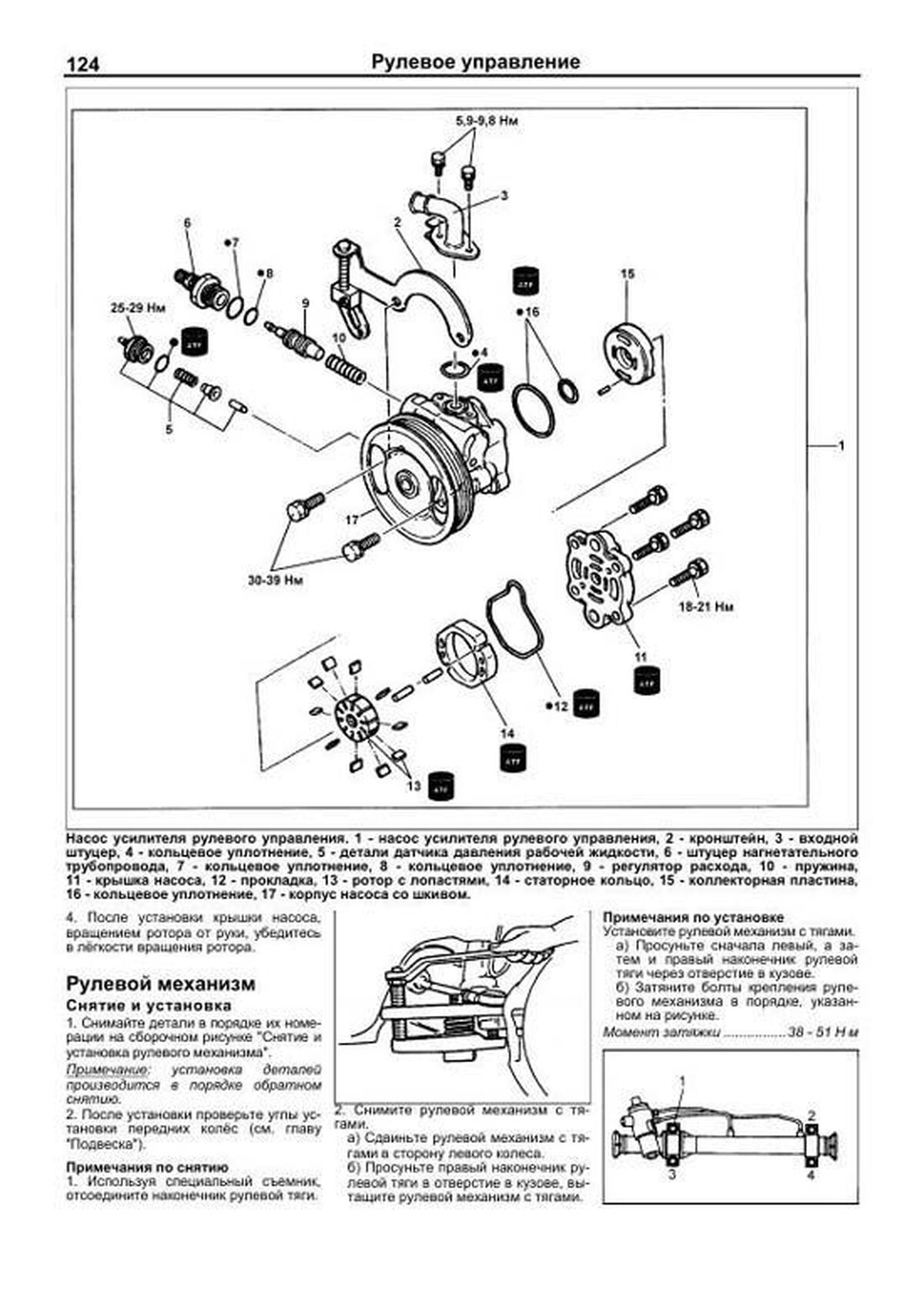

4. После установки крышки насоса, вращением ротора от руки, убедитесь в лёгкости вращения ротора. Рулевой механизм Снятие и установка 1. Снимайте детали в порядке их номерации на сборочном рисунке "Снятие и установка рулевого механизма". Примечание: установка деталей производится в порядке обратном снятию. 2. После установки проверьте углы установки передних колёс (см. главу "Подвеска"). Примечания по снятию 1. Используя специальный съемник, отсоедините наконечник рулевой тяги. 2. Снимите рулевой механизм с тягами. а) Сдвиньте рулевой механизм с тягами в сторону левого колеса. б) Просуньте правый наконечник рулевой тяги в отверстие в кузове, вытащите рулевой механизм с тягами. Примечания по установке Установите рулевой механизм с тягами. а) Просуньте сначала левый, а затем и правый наконечник рулевой тяги через отверстие в кузове. б) Затяните болты крепления рулевого механизма в порядке, указанном на рисунке. Момент затяжки................38 51 Н?м Насос усилителя рулевого управления. 1 насос усилителя рулевого управления, 2 кронштейн, 3 входной штуцер, 4 кольцевое уплотнение, 5 детали датчика давления рабочей жидкости, 6 штуцер нагнетательного трубопровода, 7 кольцевое уплотнение, 8 кольцевое уплотнение, 9 регулятор расхода, 10 пружина, 11 крышка насоса, 12 прокладка, 13 ротор с лопастями, 14 статорное кольцо, 15 коллекторная пластина, 16 кольцевое уплотнение, 17 корпус насоса со шкивом.

Пример текста из раздела " Тормозная система ":

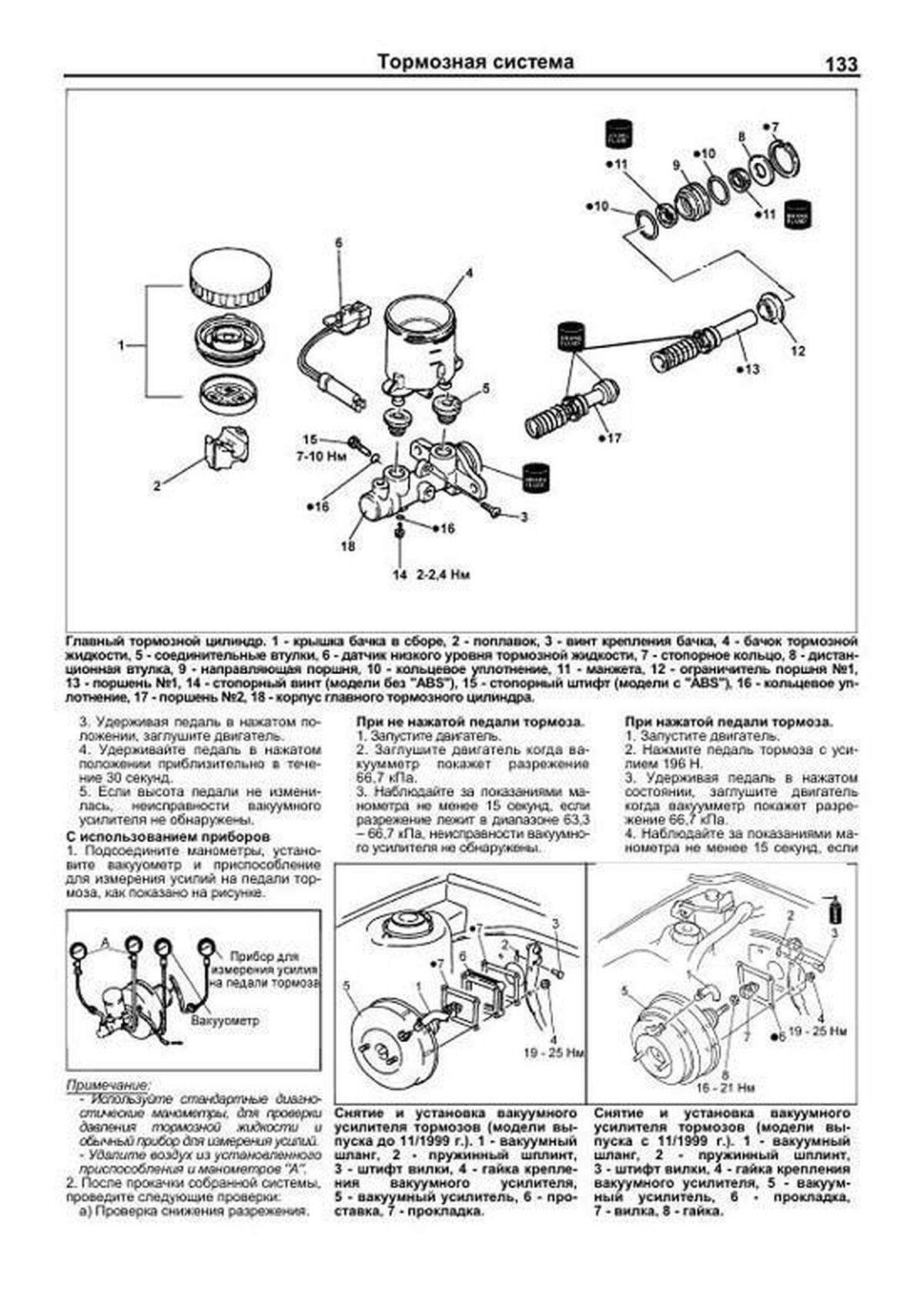

3. Удерживая педаль в нажатом положении, заглушите двигатель. 4. Удерживайте педаль в нажатом положении приблизительно в течение 30 секунд. 5. Если высота педали не изменилась, неисправности вакуумного усилителя не обнаружены. С использованием приборов 1. Подсоедините манометры, установите вакууометр и приспособление для измерения усилий на педали тормоза, как показано на рисунке. Примечание: Используйте стандартные диагностические манометры, для проверки давления тормозной жидкости и обычный прибор для измерения усилий. Удалите воздух из установленного приспособления и манометров "А". 2. После прокачки собранной системы, проведите следующие проверки: а) Проверка снижения разрежения. При не нажатой педали тормоза. 1. Запустите двигатель. 2. Заглушите двигатель когда вакуумметр покажет разрежение 66,7 кПа. 3. Наблюдайте за показаниями манометра не менее 15 секунд, если разрежение лежит в диапазоне 63,3 – 66,7 кПa, неисправности вакуумного усилителя не обнаружены. При нажатой педали тормоза. 1. Запустите двигатель. 2. Нажмите педаль тормоза с усилием 196 Н. 3. Удерживая педаль в нажатом состоянии, заглушите двигатель когда вакуумметр покажет разрежение 66,7 кПa. 4. Наблюдайте за показаниями манометра не менее 15 секунд, если Главный тормозной цилиндр. 1 крышка бачка в сборе, 2 поплавок, 3 винт крепления бачка, 4 бачок тормозной жидкости, 5 соединительные втулки, 6 датчик низкого уровня тормозной жидкости, 7 стопорное кольцо, 8 дистанционная втулка, 9 направляющая поршня, 10 кольцевое уплотнение, 11 манжета, 12 ограничитель поршня №1, 13 поршень №1, 14 стопорный винт (модели без "ABS"), 15 стопорный штифт (модели с "ABS"), 16 кольцевое уплотнение, 17 поршень №2, 18 корпус главного тормозного цилиндра. Снятие и установка вакуумного усилителя тормозов (модели выпуска до 11/1999 г.). 1 вакуумный шланг, 2 пружинный шплинт, 3 штифт вилки, 4 гайка крепления вакуумного усилителя, 5 вакуумный усилитель, 6 проставка, 7 прокладка. Снятие и установка вакуумного усилителя тормозов (модели выпуска с 11/1999 г.). 1 вакуумный шланг, 2 пружинный шплинт, 3 штифт вилки, 4 гайка крепления вакуумного усилителя, 5 вакуумный усилитель, 6 прокладка, 7 вилка, 8 гайка.

Пример текста из раздела " Кузов ":

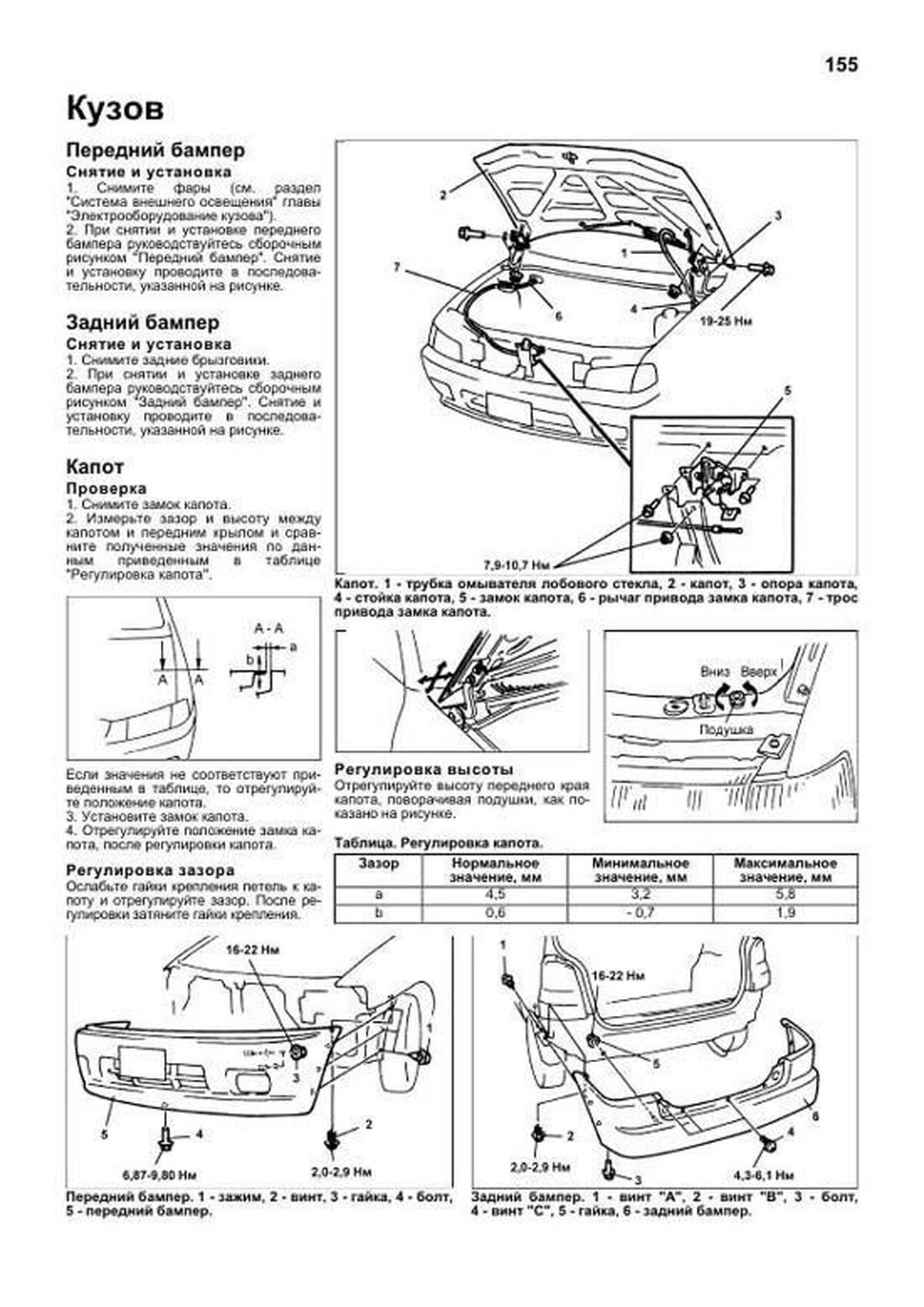

Передний бампер Снятие и установка 1. Снимите фары (см. раздел "Система внешнего освещения" главы "Электрооборудование кузова"). 2. При снятии и установке переднего бампера руководствуйтесь сборочным рисунком "Передний бампер". Снятие и установку проводите в последовательности, указанной на рисунке. Задний бампер Снятие и установка 1. Снимите задние брызговики. 2. При снятии и установке заднего бампера руководствуйтесь сборочным рисунком "Задний бампер". Снятие и установку проводите в последовательности, указанной на рисунке. Капот Проверка 1. Снимите замок капота. 2. Измерьте зазор и высоту между капотом и передним крылом и сравните полученные значения по данным приведенным в таблице "Регулировка капота". Если значения не соответствуют приведенным в таблице, то отрегулируйте положение капота. 3. Установите замок капота. 4. Отрегулируйте положение замка капота, после регулировки капота. Регулировка зазора Ослабьте гайки крепления петель к капоту и отрегулируйте зазор. После регулировки затяните гайки крепления. Регулировка высоты Отрегулируйте высоту переднего края капота, поворачивая подушки, как показано на рисунке. Кузов Передний бампер. 1 зажим, 2 винт, 3 гайка, 4 болт, 5 передний бампер. Задний бампер. 1 винт "А", 2 винт "В", 3 болт, 4 винт "С", 5 гайка, 6 задний бампер. Капот. 1 трубка омывателя лобового стекла, 2 капот, 3 опора капота, 4 стойка капота, 5 замок капота, 6 рычаг привода замка капота, 7 трос привода замка капота. Таблица. Регулировка капота. Зазор Нормальное значение, мм Минимальное значение, мм Максимальное значение, мм a 4,5 3,2 5,8 b 0,6 0,7
