Renault Symbol 1.4 16V K4J (2008): Диагностика системы управления двигателем⁠‌‌​‌‌‌​‌​‌‌‌‌​‌‌‌‌‌‌‌​​​​‌​​‌​‌‌⁠

Это диагностическое руководство: точная деталь заранее неизвестна. Ниже — типичные виновники; что именно менять, покажет диагностика.

1. 01 Свечи зажигания при неисправности
2. 02 Модуль катушек зажигания при неисправности
3. 03 Датчик положения коленвала при неисправности
4. 04 Датчик положения распредвала при неисправности
5. 05 Датчик абсолютного давления во впускном коллекторе (MAP) при неисправности
6. 06 Датчик температуры охлаждающей жидкости при неисправности
7. 07 Лямбда-зонд (до катализатора) при неисправности
8. 08 Лямбда-зонд (после катализатора) при неисправности
9. 09 Датчик детонации при неисправности
10. 10 Регулятор холостого хода при неисправности
11. 11 Топливный фильтр при неисправности
12. 12 Форсунки при неисправности

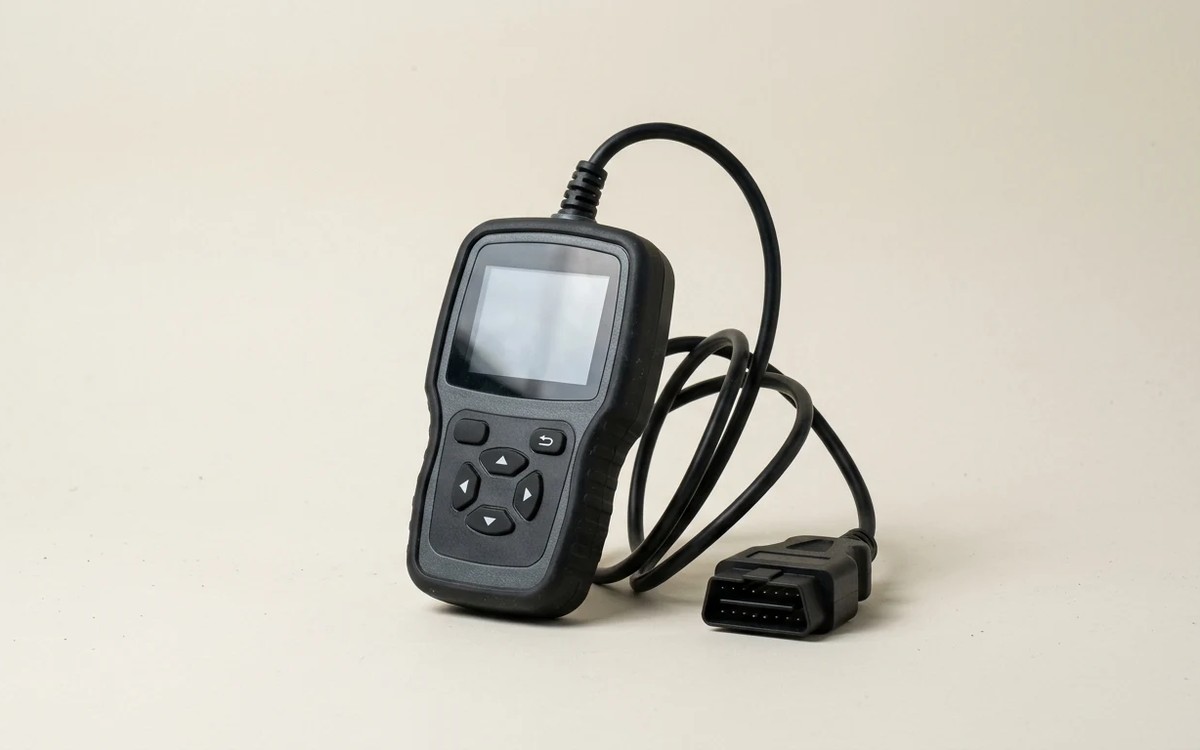

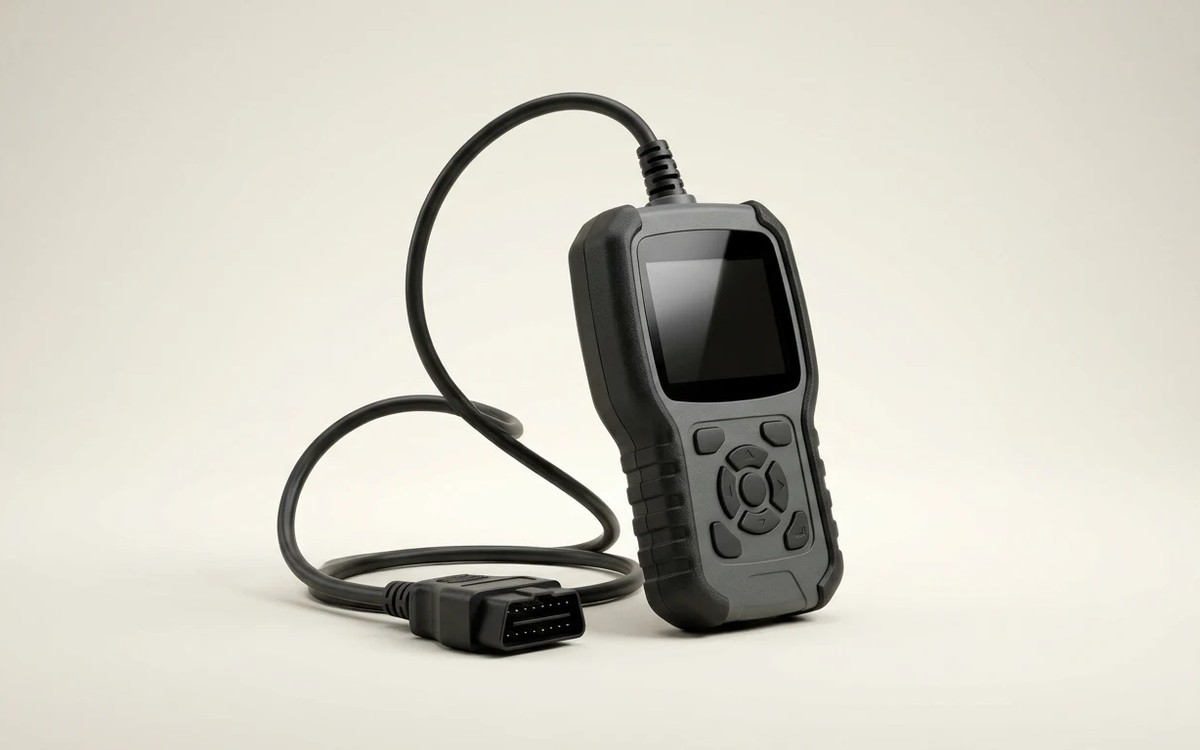

• диагностический сканер с поддержкой OBD-II и протокола Renault (K-line)
• мультиметр
• топливный манометр
• вакуумметр
• компрессометр
• свечной ключ
• набор головок и торцевых ключей
• фонарик

1. Предварительный осмотр. Проверьте уровень масла и охлаждающей жидкости, состояние АКБ (напряжение при выключенном двигателе около 12,4-12,7 В), клеммы и массовые провода. Осмотрите вакуумные шланги и патрубки впуска на трещины и подсос воздуха, а также разъёмы датчиков на окисление и повреждения.⁠‌‌​‌‌‌​‌​‌‌‌‌​‌‌‌‌‌‌‌​​​​‌​​‌​‌‌⁠
2. Подключите сканер к 16-контактному разъёму OBD под панелью приборов слева от водителя. Включите зажигание без запуска двигателя, считайте и запишите все коды неисправностей вместе с данными стоп-кадра. Только после этого стирайте ошибки.
3. Оцените тип ошибок. Постоянные ошибки указывают на устойчивую неисправность датчика или цепи. Плавающие чаще связаны с плохим контактом, окислением разъёма или обрывом провода. Ошибки пропусков зажигания проверяйте по цилиндрам, а не только по общему коду.
4. Проверьте живые данные на прогретом двигателе (температура охлаждающей жидкости 85-95 °C). Холостой ход: стабильные обороты около 750-850 об/мин, давление во впускном коллекторе в пределах разумной нормы для холостого хода, корректировки топливоподачи без больших отклонений от нуля, лямбда-зонд до катализатора с быстрыми переключениями. Показание температуры холодного двигателя должно совпадать с температурой окружающего воздуха.
5. Проверьте датчик температуры охлаждающей жидкости, сравнив показания сканера с реальной температурой. Завышенное или заниженное значение даёт переобогащение или обеднение смеси и трудный пуск.
6. Проверьте датчик давления во впускном коллекторе. Показание при включённом зажигании без запуска должно быть близко к атмосферному давлению. На холостом оно заметно падает, а при резком открытии дросселя быстро растёт. Затем проверьте шланг датчика и уплотнение патрубка на герметичность.
7. Проверьте датчики положения коленвала и распредвала. Если двигатель крутится стартером, но не запускается, посмотрите на сканере наличие оборотов при прокрутке. Сопротивление индуктивного датчика коленвала измерьте мультиметром и сравните с нормой для K4J. Проверьте зазор датчика до маховика или шкива и целостность проводки.
8. Проверьте зажигание. Выверните свечи, оцените цвет нагара: светло-коричневый — норма, чёрный и сухой — переобогащение, белый — обеднение, масляный — износ колпачков или колец. Момент затяжки при установке — 20-30 Нм, уточните по маркировке свечей. Проверьте модуль катушек на пробой и наличие искры на каждом цилиндре.
9. Проверьте топливоподачу. Подключите манометр к топливной рампе. Давление при включённом зажигании и на холостом должно быть около 3 бар (допустимый диапазон 2,5-3,5 бар), и оно не должно быстро падать после выключения зажигания. Низкое давление указывает на забитый фильтр, слабый насос или неисправный регулятор. Работу форсунок проверьте по звуку (стетоскопом или отвёрткой) и по сопротивлению обмоток.
10. Проверьте регулятор холостого хода и дроссельную заслонку. Загрязнение заслонки и канала даёт плавающие обороты и провалы. Прочистите очистителем для дросселей, не повреждая датчик положения заслонки. После чистки может потребоваться адаптация холостого хода сканером или простой прогрев до рабочей температуры.
11. Проверьте лямбда-зонды. Зонд до катализатора на прогретом двигателе должен быстро переключаться (несколько раз в секунду). Вялый сигнал или постоянное значение говорит о старении зонда или подсосе воздуха. Зонд после катализатора должен показывать более ровный сигнал. Также проверьте подогрев зонда по сопротивлению.
12. Проверьте механику, если электроника в норме. Замерьте компрессию на прогретом двигателе со снятыми свечами и отключённым топливным насосом. Ориентир для K4J — около 12-14 бар, разброс между цилиндрами не более 1 бар (точные значения — в регламенте производителя). Проверьте также фазы ГРМ: правильность установки ремня и натяжение.
13. После устранения причины сотрите ошибки, выполните тестовую поездку 10-15 минут с разными нагрузками и повторно считайте коды и живые данные. Убедитесь, что ошибки не вернулись.

• Не стирайте ошибки до записи и анализа, иначе потеряете важную информацию
• Не меняйте датчики «наугад»: большинство ошибок вызваны проводкой, разъёмами, подсосом воздуха или массой
• Все работы с топливной системой выполняйте при холодном двигателе, без открытого огня, с аккуратным сбросом давления
• Если нет опыта или оборудования для замера давления и компрессии, обратитесь в сервис
