15 марта 2025

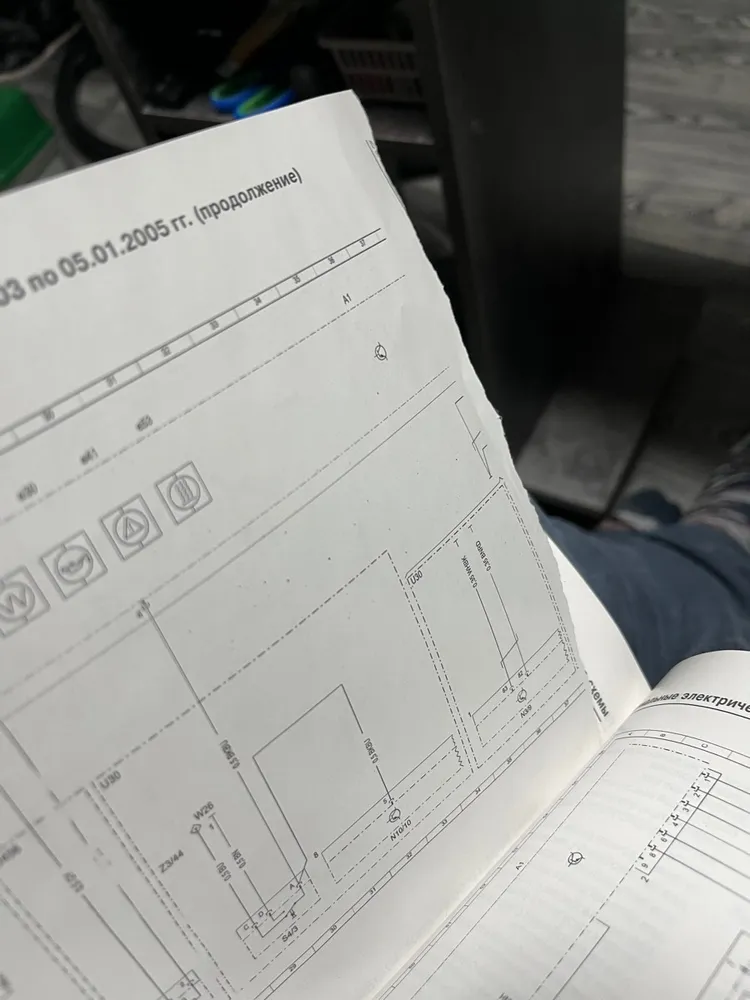

фотографии в руководстве по ремонту плохого качества
печатная книга
SMART FORTWO / CITY-COUPE бензин / дизель с 1998
руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы
Подходит для автомобилей с 1998 года выпуска с бензиновым двигателем 0.7 л или дизельным 0.8 л
4,513 оценок · 4 отзыва
- Артикул
- 27456
- ISBN
- 978-985-455-205-7
- Страниц
- 251
- Переплёт
- Мягкий
- Формат
- 205 x 285 мм
- Цветность
- Ч/Б
- Бумага
- Офсетная
- Язык
- Русский
Нет в наличии
Описание
Некоторые модели городских автомобилей запоминаются надолго, даже если были выпущены изрядно давно. Например, этот двуместный шустрый «малыш» - яркий, маневренный, оригинальный и очень удобный. Эта машина была выпущена немецкой фирмой Smart, специализирующейся на машинах малого класса. Эти интересные автомобили неизменно пользуются спросом и имеют целую армию преданных поклонников. Действительно, пусть они и не рассчитаны на путешествие большой компанией, зато смотрятся очень эффектно, не занимают много места на дороге и в гараже, удобны и надежны. Среди большого выбора автолитературы найти книгу об этих малых автомобилях не столь просто, но, к счастью, крупные издательства успешно заполнили и этот пробел. Новое подробное руководство по ремонту SMART FORTWO / CITY-COUPE станет самой важной книгой для автолюбителя и мастера. Именно из этого мануала можно почерпнуть максимум важной информации по использованию, обслуживанию, электрооборудованию и, конечно, починке, этих компактных городских машин, выпускаемых с 1998 по 2004 годы. А оснащены они бензиновыми либо дизельными силовыми агрегатами рабочим объемом 0.7 литра (50 / 61 / 75 лошадиных сил), 0.8D (50 лошадиных сил).
Данное руководство создано крупным издательством автолитературы «Чижовка» - именно его книгам доверяют сотни мастеров и автолюбителей, причём даже самые взыскательные пользователи. Полное руководство по ремонту Смарт Фоту / Сити-Коуп выпущено в альбомном формате, на белой качественной бумаге. Важно, что на каждом развороте книги вы найдете рисунки и фотографии, благодаря которым можно быстро разобраться в любой теме и успешно практиковаться своими силами. Авторы доступно, подробно и наглядно объясняют все важнейшие аспекты обращения с машиной, так что даже новичок-водитель сможет многому научиться самостоятельно. Содержание мануала удобно разделено на разделы, главы и параграфы, много внимания уделено конкретным элементам этих мини-автомобилей. Начало руководства начинается с разговора о техническом обслуживании данных машин. Все рекомендуемые профилактические работы описаны точно и подробно, будь то снятие и установка топливного фильтра, свечей зажигания или же проверка на герметичность коробки передач. Также в первой части справочника рассматривается конструкция двухместных автомобилей Смарт с особенностями всех составляющих элементов, правилами их управления, техническими характеристиками. Авторы часто делают сноски, важные для понимания устройства машины и обращения с ней; имеется и большая инструкция по эксплуатации SMART FORTWO / CITY-COUPE, которая непременно поможет водителю получить необходимые навыки в обращении с техникой.
В данном руководстве представлены также все электросхемы Smart Fortwo / City Coupe, нужные для грамотного и результативного вмешательства в электронную «начинку» мини-авто. Отдельно во второй части справочника уделено внимание вопросам диагностики и ремонта Смарт Фоту. При этом для каждого элемента машины указаны правила починки, замены, сборки-разборки, регулировки. Все этапы ремонта приведены наглядно и в четкой последовательности и дают пользователю полное представление о том, как действовать в случае той или иной неисправности на базе гаражной мастерской, в дороге или в условиях автосервиса.
Данное руководство создано крупным издательством автолитературы «Чижовка» - именно его книгам доверяют сотни мастеров и автолюбителей, причём даже самые взыскательные пользователи. Полное руководство по ремонту Смарт Фоту / Сити-Коуп выпущено в альбомном формате, на белой качественной бумаге. Важно, что на каждом развороте книги вы найдете рисунки и фотографии, благодаря которым можно быстро разобраться в любой теме и успешно практиковаться своими силами. Авторы доступно, подробно и наглядно объясняют все важнейшие аспекты обращения с машиной, так что даже новичок-водитель сможет многому научиться самостоятельно. Содержание мануала удобно разделено на разделы, главы и параграфы, много внимания уделено конкретным элементам этих мини-автомобилей. Начало руководства начинается с разговора о техническом обслуживании данных машин. Все рекомендуемые профилактические работы описаны точно и подробно, будь то снятие и установка топливного фильтра, свечей зажигания или же проверка на герметичность коробки передач. Также в первой части справочника рассматривается конструкция двухместных автомобилей Смарт с особенностями всех составляющих элементов, правилами их управления, техническими характеристиками. Авторы часто делают сноски, важные для понимания устройства машины и обращения с ней; имеется и большая инструкция по эксплуатации SMART FORTWO / CITY-COUPE, которая непременно поможет водителю получить необходимые навыки в обращении с техникой.
В данном руководстве представлены также все электросхемы Smart Fortwo / City Coupe, нужные для грамотного и результативного вмешательства в электронную «начинку» мини-авто. Отдельно во второй части справочника уделено внимание вопросам диагностики и ремонта Смарт Фоту. При этом для каждого элемента машины указаны правила починки, замены, сборки-разборки, регулировки. Все этапы ремонта приведены наглядно и в четкой последовательности и дают пользователю полное представление о том, как действовать в случае той или иной неисправности на базе гаражной мастерской, в дороге или в условиях автосервиса.
Оглавление
Инструкция по эксплуатации 11
Раздел 1 Техническое обслуживание 29
1 Уход за автомобилем 29
2 Запуск двигателя с использованием
вспомогательного аккумулятора 30
3 Буксировка автомобиля 31
4 Поддомкрачивание автомобиля 31
5 Техническое обслуживание - перечень работ 32
6 Техническое обслуживание - работы 33
7 Моторное масло и масляный фильтр - замена 34
8 Охлаждающая жидкость - проверка уровня 35
9 Ручейковый ремень - проверка состояния 37
10 Система выпуска отработавших газов -
визуальная проверка 37
11 Свечи зажигания - снятие и установка 37
12 Топливный фильтр - снятие и установка 38
13 Воздушный фильтр - замена фильтрующего
элемента 39
14 Коробка передач Главная передача 40
15 Коробка передач - визуальная проверка
на герметичность 40
16 Автоматическая коробка передач -
замена трансмиссионной жидкости 40
17 Подвеска и рулевое управление 41
18 Манжеты рулевого управления - проверка 41
19 Колпачки шаровых опор - проверка 41
20 Тормоза, шины, колеса 41
21 Тормозная жидкость - проверка уровня 42
22 Стояночный тормоз - проверка
функционирования и регулировка 42
23 Колеса и шины ф42
24 Кузов Оборудование салона Отопитель 45
25 Противопылевой фильтр - замена 45
26 Электрооборудование 45
27 Стеклоочистители -
проверка резиновых лент щеток 46
28 Аккумуляторная батарея -
проверка уровня электролита 46
Раздел 2А Бензиновый двигатель 47
Спецификации 47
1 Общие сведения 47
2 Двигатель - снятие и установка 48
3 Крышка головки блока цилиндров -
снятие и установка 50
4 Головка блока цилиндров -
снятие и установка 50
5 Крышка привода газораспределительного
механизма - снятие и установка 52
6 Цепь привода газораспределительного
механизма - снятие и установка 53
7 Успокоитель и натяжитель цепи ГРМ -
снятие и установка - 53
8 Упорный башмак натяжителя цепи -
снятие и установка 54
9 Ведущая звездочка ГРМ -
снятие и установка 54
10 Ручейковый ремень - снятие и установка 54
11 Шкив ручейкового ремня -
снятие и установка 56
12 Натяжитель ремня кондиционера -
снятие и установка 57
13 Система смазки двигателя -
общая информация 57
14 Моторное масло - циркуляция 57
15 Давление масла- проверка 58
16 Масляный поддон - снятие и установка 58
17 Масляный насос -снятие и установка 59
18 Направляющая трубка масляного щупа -
снятие и установка 59
19 Распределительный вал -
снятие и установка 60
20 Клапаны - снятие и установка 60
21 Гидрокомпенсаторы - снятие и установка 61
22 Шатунно-поршневая группа -
снятие и установка 61
23 Передний сальник коленчатого вала -
снятие и установка 63
Раздел 2 В Дизельн ый дви гател ь 64
Спецификации 64
1 Общие сведения 64
2 Двигатель - снятие и установка 65
3 Крышка головки блока цилиндров-
снятие и установка 66
4 Головка блока цилиндров -
снятие и установка 68
5 Крышка привода газораспределительного
механизма - снятие и установка 71
6 Цепь привода газораспределительного
механизма - снятие и установка 71
7 Успокоитель и натяжитель цепи ГРМ -
снятие и установка 72
8 Ведущая звездочка ГРМ -
снятие и установка 72
9 Ручейковый ремень - снятие и установка 73
10 Шкив ручейкового ремня -
снятие и установка 74
11 Натяжитель ремня кондиционера -
снятие и установка 75
12 Система смазки двигателя -
общая информация 75
13 Моторное масло - циркуляция 75
14 Давление масла - проверка 76
15 Масляный поддон - снятие и установка 76
16 Масляный насос - снятие и установка 77
17 Направляющая трубка масляного щупа -
снятие и установка 77
18 Распределительный вал-
снятие и установка 78
19 Клапаны - снятие и установка 78
20 Гидрокомпенсаторы - снятие и установка 79
21 Передний сальник коленчатого вала -
снятие и установка 80
Раздел 3 Система охлаждения,
отопления и вентиляции 81
1 Система охлаждения двигателя 81
2 Охлаждающая жидкость 81
3 Охлаждающая жидкость - замена 81
4 Термостат - снятие и установка 82
5 Расширительный бачок и датчик уровня
охлаждающей жидкости -
снятие и установка т 84
6 Система охлаждения -
проверка герметичности 84
7 Водяной насос-снятие и установка 85
8 Вентилятор обдува радиатора
и его диффузор - снятие и установка 85
9 Моноблочный радиатор -
снятие и установка 85
10 Отопитель и кондиционер 86
11 Электрический водяной насос -
снятие и установка 86
12 Вентилятор обдува салона -
снятие и установка 87
13 Дополнительное сопротивление вентилятора
обдува салона - снятие и установка 88
14 Отопитель - снятие и установка 88
15 Компрессор кондиционера -
снятие и установка 92
16 Датчик температуры охлаждающей жидкости -
снятие и установка 92
Раздел 4А Система впрыска топлива -
бензиновые двигатели 93
1 Общее описание и меры предосторожности 93
2 Система впрыска топлива -
принцип действия 93
3 Топливные форсунки - проверка 95
4 Топливная рампа - снятие и установка 95
5 Топливные форсунки - снятие и установка 96
6 Впускной коллектор - снятие и установка 96
7 Регулятор оборотов холостого хода -
снятие и установка 97
8 Корпус воздушного фильтра -
снятие и установка 98
9 Датчик температуры впускаемого воздуха -
снятие и установка 98
10 Датчик давления во впускном коллекторе -
снятие и установка 98
11 Датчик детонационного сгорания -
снятие и установка 98
12 Электронный акселератор -
снятие и установка 99
Раздел 4В Система питания -
дизельные двигатели 100
1 Принцип работы дизельного двигателя 100
2 Свечи накаливания - проверка 101
3 Свечи накаливания - снятие и установка 101
4 Реле свечей накаливания -
снятие и установка 101
5 Топливные форсунки - снятие и установка 102
6 Топливная рампа - снятие и установка 103
7 Корпус воздушного фильтра блок управления
двигателем - снятие и установка 104
8 Впускной коллектор (воздухосмесительная
камера) - снятие и установка 104
9 Датчик оборотов/положения коленчатого
вала- снятие и установка 106
10 Датчик температуры впускаемого воздуха -
снятие и установка 106
11 Датчик давления топлива в рампе -
снятие и установка 106
12 Электронный акселератор -
снятие и установка 106
13 Редукционный клапан давления топлива
в рампе - снятие и установка 107
14 Топливный насос высокого давления -
снятие и установка 108
Раздел 4С Топливная система 110
1 Общие положения 110
2 Топливный насос и датчик указателя запаса
топлива - снятие и установка 110
3 Топливный бак- снятие и установка 112
4 Воронка заправочной горловины -
снятие и установка 113
5 Электромагнитный клапан продувки
адсорбера - снятие и установка 113
Раздел 4D Система выпуска
отработавших газов 114
1 Общие сведения 114
2 Катализатор - принцип действия 114
3 Турбокомпрессор, работающий
на отработавш их газах - общая информация 115
4 Выпускной коллектор с турбонагнетателем -
снятие и установка 115
5 Приемная труба и катализатор -
снятие и установка 118
6 Сажевый фильтр - снятие и установка 118
7 Лямбда-зонд -снятие и установка 118
8 Клапан системы рециркуляции ОГ -
снятие и установка 119
9 Интеркулер - снятие и установка 119
Раздел 5 Система зажигания 123
1 Общее описание 123
2 Катушки зажигания - снятие и установка 124
3 Свечи зажигания - снятие и установка 124
Раздел 6 Сцепление 126
1 Сцепление - снятие и установка 126
2 Привод сцепления - снятие и установка 127
Раздел 7 Коробка передач 128
1 Коробка передач - смятие vt установка 128
2 Электродвигатель коробки передач -
снятие и установка 131
3 Датчик оборотов первичного вала коробки
передач - снятие и установка 131
4 Датчик положения ведущей шестерни коробки
передач - снятие и установка 131
5 Блок переключения передач -
снятие и установка 132
6 Контактная пружина функции автоматического
переключения передач - снятие и установка 133
7 Уплотнительные прокладки
коробки передач -замена 133
Раздел 8 Тормозная система 136
Спецификации 136
1 Общее описание 136
2 Тормозные колодки передних колес -
снятие и установка 137
3 Суппорт переднего колеса -
снятие и установка 139
4 Тормозной диск переднего колеса -
проверка, снятие и установка 139
5 Тормозные колодки заднего колеса -
снятие и установка 141
6 Колесный тормозной цилиндр -
снятие и установка 142
7 Тормозные шланги - снятие и установка 142
8 Трос стояночного тормоза -
снятие и установка 143
9 Рычаг стояночного тормоза -
снятие и установка 144
10 Тормозная жидкость - общая информация 144
11 Тормозная система -
заправка и удаление воздуха 145
12 Тормозные трубопроводы-
снятие и установка 146
13 Выключатель стоп-сигналов -
снятие и установка 148
14 Датчик-выключатель сигнальной лампочки
стояночного тормоза - снятие и установка 148
15 Бачок тормозной жидкости -
снятие и установка 149
Раздел 9 Подвеска
и рулевое управление 152
1 Передняя подвеска - общие сведения 152
2 Амортизационная стойка -
снятие и установка 152
3 Амортизационная стойка - разборка 153
4 Амортизатор - проверка 154
5 Нижний поперечный рычаг
передней подвески - снятие и установка 154
6 Подрамник передней подвески -
снятие «установка 156
7 Поворотный кулак - снятие и установка 157
8 Ступица переднего колеса -
снятие и установка 158
9 Задняя подвеска - общая информация 158
10 Амортизатор задней подвески -
снятие иустановка 159
11 Амортизационная пружина
задней подвески - снятие и установка 159
12 Стабилизатор поперечной устойчивости -
снятие и установка 159
13 Ступица заднего колеса -
снятие и установка 160
14 Приводные валы - снятие и установка ^160
15 Чехлы ШРУСов - снятие и установка 161
16 Рулевое управление - общая информация 162
17 Подушки безопасности -
меры предосторожности 162
18 Рулевое колесо - снятие и установка 163
19 Наконечник поперечной рулевой тяги -
снятие и установка 163
20 Манжеты рулевого механизма -
снятие и установка 164
21 Рулевой механизм - снятие иустановка 164
22 Электродвигатель усилителя рулевого
управления - снятие и установка 166
23 Блок управления электронным усилителем
рулевого управления - снятие и установка 166
24 Датчик угла поворота рулевого колеса -
снятие и установка 167
Раздел 10 Кузов и отделка салона 168
1 Кузов - общее описание
и меры предосторожности 168
2 Защита днища - снятие и установка 171
3 Передний бампер - снятие и установка 171
4 Переднее крыло - снятие и установка 174
5 Задний бампер - снятие и установка 174
6 Дверь - снятие и установка 176
7 Обивка двери - снятие иустановка 176
8 Зеркало заднего вида - снятие и установка 179
9 Наружная ручка двери - снятие и установка 180
10 Замок двери - снятие и установка 180
11 Задняя дверь - снятие и установка 180
12 Панель приборов - снятие иустановка 181
13 Центральная консоль - снятие и установка 182
14 Задняя часть центральной консоли-
снятие и установка 183
15 Внутреннее зеркало заднего вида -
снятие иустановка 184
Раздел 11 Электрическая система 185
1 Общее описание - -
и меры предосторожности 185
2 Дополнительное электрооборудование -
установка 186
3 Поиск неисправностей электрического
оборудования 186
4 Выключатели - проверка
на прохождение тока 187
5 Проверкареле 188
6 Обогреватель заднего стекла - проверка 188
7 Звуковой сигнал и его реле -
снятие и установка 188
8 Предохранители - замена 189
9 Аккумулятор - снятие иустановка 192
10 Генератор 194
11 Генератор - снятие иустановка 194
12 Стартер - снятие и установка 197
13 Держатель щетки очистителя
ветрового стекла - снятие иустановка 199
14 Механизм очистителя переднего стекла -
снятие и установка 200
15 Щеткодержатель
и электродвигатель очистителя
заднего стекла - снятие и установка 201
16 Бачокомывателя - снятие иустановка 201
17 Насос омывателя - снятие и установка 203
18 Жиклеры омывателя -
снятие, установка и регулировка 203
19 Осветительные приборы-
снятие и установка 204
20 Задняя фара - снятие и установка 206
21 Лампочки освещения номерного знака -
снятие и установка 206
22 Лампочка повторителя поворота -
снятие и установка 207
23 Щиток приборов - снятие и установка 207
Выявление неисправностей 208
Принципиальные электрические схемы 213
Раздел 1 Техническое обслуживание 29
1 Уход за автомобилем 29
2 Запуск двигателя с использованием
вспомогательного аккумулятора 30
3 Буксировка автомобиля 31
4 Поддомкрачивание автомобиля 31
5 Техническое обслуживание - перечень работ 32
6 Техническое обслуживание - работы 33
7 Моторное масло и масляный фильтр - замена 34
8 Охлаждающая жидкость - проверка уровня 35
9 Ручейковый ремень - проверка состояния 37
10 Система выпуска отработавших газов -
визуальная проверка 37
11 Свечи зажигания - снятие и установка 37
12 Топливный фильтр - снятие и установка 38
13 Воздушный фильтр - замена фильтрующего
элемента 39
14 Коробка передач Главная передача 40
15 Коробка передач - визуальная проверка
на герметичность 40
16 Автоматическая коробка передач -
замена трансмиссионной жидкости 40
17 Подвеска и рулевое управление 41
18 Манжеты рулевого управления - проверка 41
19 Колпачки шаровых опор - проверка 41
20 Тормоза, шины, колеса 41
21 Тормозная жидкость - проверка уровня 42
22 Стояночный тормоз - проверка
функционирования и регулировка 42
23 Колеса и шины ф42
24 Кузов Оборудование салона Отопитель 45
25 Противопылевой фильтр - замена 45
26 Электрооборудование 45
27 Стеклоочистители -
проверка резиновых лент щеток 46
28 Аккумуляторная батарея -
проверка уровня электролита 46
Раздел 2А Бензиновый двигатель 47
Спецификации 47
1 Общие сведения 47
2 Двигатель - снятие и установка 48
3 Крышка головки блока цилиндров -
снятие и установка 50
4 Головка блока цилиндров -
снятие и установка 50
5 Крышка привода газораспределительного
механизма - снятие и установка 52
6 Цепь привода газораспределительного
механизма - снятие и установка 53
7 Успокоитель и натяжитель цепи ГРМ -
снятие и установка - 53
8 Упорный башмак натяжителя цепи -
снятие и установка 54
9 Ведущая звездочка ГРМ -
снятие и установка 54
10 Ручейковый ремень - снятие и установка 54
11 Шкив ручейкового ремня -
снятие и установка 56
12 Натяжитель ремня кондиционера -
снятие и установка 57
13 Система смазки двигателя -
общая информация 57
14 Моторное масло - циркуляция 57
15 Давление масла- проверка 58
16 Масляный поддон - снятие и установка 58
17 Масляный насос -снятие и установка 59
18 Направляющая трубка масляного щупа -
снятие и установка 59
19 Распределительный вал -
снятие и установка 60
20 Клапаны - снятие и установка 60
21 Гидрокомпенсаторы - снятие и установка 61
22 Шатунно-поршневая группа -
снятие и установка 61
23 Передний сальник коленчатого вала -
снятие и установка 63
Раздел 2 В Дизельн ый дви гател ь 64
Спецификации 64
1 Общие сведения 64
2 Двигатель - снятие и установка 65
3 Крышка головки блока цилиндров-
снятие и установка 66
4 Головка блока цилиндров -
снятие и установка 68
5 Крышка привода газораспределительного
механизма - снятие и установка 71
6 Цепь привода газораспределительного
механизма - снятие и установка 71
7 Успокоитель и натяжитель цепи ГРМ -
снятие и установка 72
8 Ведущая звездочка ГРМ -
снятие и установка 72
9 Ручейковый ремень - снятие и установка 73
10 Шкив ручейкового ремня -
снятие и установка 74
11 Натяжитель ремня кондиционера -
снятие и установка 75
12 Система смазки двигателя -
общая информация 75
13 Моторное масло - циркуляция 75
14 Давление масла - проверка 76
15 Масляный поддон - снятие и установка 76
16 Масляный насос - снятие и установка 77
17 Направляющая трубка масляного щупа -
снятие и установка 77
18 Распределительный вал-
снятие и установка 78
19 Клапаны - снятие и установка 78
20 Гидрокомпенсаторы - снятие и установка 79
21 Передний сальник коленчатого вала -
снятие и установка 80
Раздел 3 Система охлаждения,
отопления и вентиляции 81
1 Система охлаждения двигателя 81
2 Охлаждающая жидкость 81
3 Охлаждающая жидкость - замена 81
4 Термостат - снятие и установка 82
5 Расширительный бачок и датчик уровня
охлаждающей жидкости -
снятие и установка т 84
6 Система охлаждения -
проверка герметичности 84
7 Водяной насос-снятие и установка 85
8 Вентилятор обдува радиатора
и его диффузор - снятие и установка 85
9 Моноблочный радиатор -
снятие и установка 85
10 Отопитель и кондиционер 86
11 Электрический водяной насос -
снятие и установка 86
12 Вентилятор обдува салона -
снятие и установка 87
13 Дополнительное сопротивление вентилятора
обдува салона - снятие и установка 88
14 Отопитель - снятие и установка 88
15 Компрессор кондиционера -
снятие и установка 92
16 Датчик температуры охлаждающей жидкости -
снятие и установка 92
Раздел 4А Система впрыска топлива -
бензиновые двигатели 93
1 Общее описание и меры предосторожности 93
2 Система впрыска топлива -
принцип действия 93
3 Топливные форсунки - проверка 95
4 Топливная рампа - снятие и установка 95
5 Топливные форсунки - снятие и установка 96
6 Впускной коллектор - снятие и установка 96
7 Регулятор оборотов холостого хода -
снятие и установка 97
8 Корпус воздушного фильтра -
снятие и установка 98
9 Датчик температуры впускаемого воздуха -
снятие и установка 98
10 Датчик давления во впускном коллекторе -
снятие и установка 98
11 Датчик детонационного сгорания -
снятие и установка 98
12 Электронный акселератор -
снятие и установка 99
Раздел 4В Система питания -
дизельные двигатели 100
1 Принцип работы дизельного двигателя 100
2 Свечи накаливания - проверка 101
3 Свечи накаливания - снятие и установка 101
4 Реле свечей накаливания -
снятие и установка 101
5 Топливные форсунки - снятие и установка 102
6 Топливная рампа - снятие и установка 103
7 Корпус воздушного фильтра блок управления
двигателем - снятие и установка 104
8 Впускной коллектор (воздухосмесительная
камера) - снятие и установка 104
9 Датчик оборотов/положения коленчатого
вала- снятие и установка 106
10 Датчик температуры впускаемого воздуха -
снятие и установка 106
11 Датчик давления топлива в рампе -
снятие и установка 106
12 Электронный акселератор -
снятие и установка 106
13 Редукционный клапан давления топлива
в рампе - снятие и установка 107
14 Топливный насос высокого давления -
снятие и установка 108
Раздел 4С Топливная система 110
1 Общие положения 110
2 Топливный насос и датчик указателя запаса
топлива - снятие и установка 110
3 Топливный бак- снятие и установка 112
4 Воронка заправочной горловины -
снятие и установка 113
5 Электромагнитный клапан продувки
адсорбера - снятие и установка 113
Раздел 4D Система выпуска
отработавших газов 114
1 Общие сведения 114
2 Катализатор - принцип действия 114
3 Турбокомпрессор, работающий
на отработавш их газах - общая информация 115
4 Выпускной коллектор с турбонагнетателем -
снятие и установка 115
5 Приемная труба и катализатор -
снятие и установка 118
6 Сажевый фильтр - снятие и установка 118
7 Лямбда-зонд -снятие и установка 118
8 Клапан системы рециркуляции ОГ -
снятие и установка 119
9 Интеркулер - снятие и установка 119
Раздел 5 Система зажигания 123
1 Общее описание 123
2 Катушки зажигания - снятие и установка 124
3 Свечи зажигания - снятие и установка 124
Раздел 6 Сцепление 126
1 Сцепление - снятие и установка 126
2 Привод сцепления - снятие и установка 127
Раздел 7 Коробка передач 128
1 Коробка передач - смятие vt установка 128
2 Электродвигатель коробки передач -
снятие и установка 131
3 Датчик оборотов первичного вала коробки
передач - снятие и установка 131
4 Датчик положения ведущей шестерни коробки
передач - снятие и установка 131
5 Блок переключения передач -
снятие и установка 132
6 Контактная пружина функции автоматического
переключения передач - снятие и установка 133
7 Уплотнительные прокладки
коробки передач -замена 133
Раздел 8 Тормозная система 136
Спецификации 136
1 Общее описание 136
2 Тормозные колодки передних колес -
снятие и установка 137
3 Суппорт переднего колеса -
снятие и установка 139
4 Тормозной диск переднего колеса -
проверка, снятие и установка 139
5 Тормозные колодки заднего колеса -
снятие и установка 141
6 Колесный тормозной цилиндр -
снятие и установка 142
7 Тормозные шланги - снятие и установка 142
8 Трос стояночного тормоза -
снятие и установка 143
9 Рычаг стояночного тормоза -
снятие и установка 144
10 Тормозная жидкость - общая информация 144
11 Тормозная система -
заправка и удаление воздуха 145
12 Тормозные трубопроводы-
снятие и установка 146
13 Выключатель стоп-сигналов -
снятие и установка 148
14 Датчик-выключатель сигнальной лампочки
стояночного тормоза - снятие и установка 148
15 Бачок тормозной жидкости -
снятие и установка 149
Раздел 9 Подвеска
и рулевое управление 152
1 Передняя подвеска - общие сведения 152
2 Амортизационная стойка -
снятие и установка 152
3 Амортизационная стойка - разборка 153
4 Амортизатор - проверка 154
5 Нижний поперечный рычаг
передней подвески - снятие и установка 154
6 Подрамник передней подвески -
снятие «установка 156
7 Поворотный кулак - снятие и установка 157
8 Ступица переднего колеса -
снятие и установка 158
9 Задняя подвеска - общая информация 158
10 Амортизатор задней подвески -
снятие иустановка 159
11 Амортизационная пружина
задней подвески - снятие и установка 159
12 Стабилизатор поперечной устойчивости -
снятие и установка 159
13 Ступица заднего колеса -
снятие и установка 160
14 Приводные валы - снятие и установка ^160
15 Чехлы ШРУСов - снятие и установка 161
16 Рулевое управление - общая информация 162
17 Подушки безопасности -
меры предосторожности 162
18 Рулевое колесо - снятие и установка 163
19 Наконечник поперечной рулевой тяги -
снятие и установка 163
20 Манжеты рулевого механизма -
снятие и установка 164
21 Рулевой механизм - снятие иустановка 164
22 Электродвигатель усилителя рулевого
управления - снятие и установка 166
23 Блок управления электронным усилителем
рулевого управления - снятие и установка 166
24 Датчик угла поворота рулевого колеса -
снятие и установка 167
Раздел 10 Кузов и отделка салона 168
1 Кузов - общее описание
и меры предосторожности 168
2 Защита днища - снятие и установка 171
3 Передний бампер - снятие и установка 171
4 Переднее крыло - снятие и установка 174
5 Задний бампер - снятие и установка 174
6 Дверь - снятие и установка 176
7 Обивка двери - снятие иустановка 176
8 Зеркало заднего вида - снятие и установка 179
9 Наружная ручка двери - снятие и установка 180
10 Замок двери - снятие и установка 180
11 Задняя дверь - снятие и установка 180
12 Панель приборов - снятие иустановка 181
13 Центральная консоль - снятие и установка 182
14 Задняя часть центральной консоли-
снятие и установка 183
15 Внутреннее зеркало заднего вида -
снятие иустановка 184
Раздел 11 Электрическая система 185
1 Общее описание - -
и меры предосторожности 185
2 Дополнительное электрооборудование -
установка 186
3 Поиск неисправностей электрического
оборудования 186
4 Выключатели - проверка
на прохождение тока 187
5 Проверкареле 188
6 Обогреватель заднего стекла - проверка 188
7 Звуковой сигнал и его реле -
снятие и установка 188
8 Предохранители - замена 189
9 Аккумулятор - снятие иустановка 192
10 Генератор 194
11 Генератор - снятие иустановка 194
12 Стартер - снятие и установка 197
13 Держатель щетки очистителя
ветрового стекла - снятие иустановка 199
14 Механизм очистителя переднего стекла -
снятие и установка 200
15 Щеткодержатель
и электродвигатель очистителя
заднего стекла - снятие и установка 201
16 Бачокомывателя - снятие иустановка 201
17 Насос омывателя - снятие и установка 203
18 Жиклеры омывателя -
снятие, установка и регулировка 203
19 Осветительные приборы-
снятие и установка 204
20 Задняя фара - снятие и установка 206
21 Лампочки освещения номерного знака -
снятие и установка 206
22 Лампочка повторителя поворота -
снятие и установка 207
23 Щиток приборов - снятие и установка 207
Выявление неисправностей 208
Принципиальные электрические схемы 213
1 / 1
PDF превью
Отрывок главы — даёт представление о подаче материала, иллюстрациях и глубине описания процедур.
Открыть PDF-отрывок Полноэкранный просмотр с увеличением →Отзывы покупателей
4,5
13 оценок · 4 отзыва
Где оставлены:
Ozon — 13 оценок, 4,5
5 февраля 2025
Очень помогла при обслуживании.
30 марта 2024
Думал будут в описании сколько размер коленвала надо точить или нет. В книжке близко ничего ненашёл, деньги на ветер.
18 июня 2023
Неплохой товар
С такой оценкой есть только звёзды, без текста.
Оценки и отзывы покупателей этой книги на маркетплейсах. Публикуем как есть: скрываем только мат, контакты и отзывы о работе доставки.
Как это работает
3D · простыми словами
Как устроена автоматическая коробка передач
Планетарный ряд, тормоза и муфты, гидротрансформатор, режимы P, R, N, D.
Смотреть в 3D →
3D · простыми словами
Как работает двигатель автомобиля
Поршень, шатун и коленвал, четыре такта, порядок работы цилиндров.
Смотреть в 3D →
3D · простыми словами
Как работает механическая коробка передач
В этой книге — раздел «Раздел 6 Сцепление», стр. 126.
Смотреть в 3D →
3D · простыми словами
Как работают тормоза автомобиля
В этой книге — раздел «Раздел 8 Тормозная система», стр. 136.
Смотреть в 3D →
3D · простыми словами
Как работает подвеска автомобиля
В этой книге — раздел «Раздел 9 Подвеска».
Смотреть в 3D →
