бумажная книга
BMW 3 серии (E90 / E91) бензин / дизель с 2005 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы
- Артикул
- 529
- ISBN
- 978-5-93392-126-4
- Модельный ряд
- с 2005 г.в.
- Двигатели бензин
- 2.0; 2.5; 3.0
- Двигатели дизель
- 2.0; 3.0
- Страниц
- 288
- Переплёт
- Мягкий
- Формат
- 210 x 290 мм
- Цветность
- Ч/Б, цветные электросхемы
- Бумага
- Офсетная
- Язык
- Русский
- Иллюстрации
- Фотографии
Описание
Руководство по ремонту, устройству и техническому обслуживанию автомобилей BMW 3 серии (Limousine E90 / Touring E91), с 2005 г. выпуска, с бензиновыми двигателями рабочим объемом 2,0, 2,5, 3,0 л. и дизельными двигателями рабочим объемом 2,0, 3,0 л.
Руководство по ремонту БМВ содержит подробную информацию о способах диагностики и ремонта узлов и агрегатов автомобиля, особое внимание уделено ремонту двигателя, топливной системы, системы отвода отработавших газов, сцепления, коробки передач, рулевого управления, тормозной системы, кузова, электрооборудования, аксессуаров.
В отдельных разделах издания размещены рекомендации по техническому обслуживанию, инструкция по эксплуатации BMW 3 и схемы электрооборудования (электросхемы) автомобиля.
Руководство предназначено для владельцев БМВ третьей серии, работников СТО и автосервисов.
Руководство по ремонту БМВ содержит подробную информацию о способах диагностики и ремонта узлов и агрегатов автомобиля, особое внимание уделено ремонту двигателя, топливной системы, системы отвода отработавших газов, сцепления, коробки передач, рулевого управления, тормозной системы, кузова, электрооборудования, аксессуаров.
В отдельных разделах издания размещены рекомендации по техническому обслуживанию, инструкция по эксплуатации BMW 3 и схемы электрооборудования (электросхемы) автомобиля.
Руководство предназначено для владельцев БМВ третьей серии, работников СТО и автосервисов.
Оглавление
| BMW 3 СЕРИИ | 8 |
| Идентификация автомобиля и двигателя | 9 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ | 10 |
| 4-цилиндровый бензиновый двигатель | 11 |
| 4-цилиндровый дизельный двигатель | 11 |
| Техническое обслуживание | 12 |
| Установка указателя интервалов технического обслуживания в исходное состояние | 12 |
| Настройка даты в бортовом компьютере | 13 |
| Карта технического обслуживания | 13 |
| РАБОТЫ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ | 15 |
| Моторное масло | 15 |
| Замена моторного масла/ замена масляного фильтра | 15 |
| Проверка ручного тормоза | 17 |
| Воздушный фильтр двигателя: замена фильтрующего элемента | 17 |
| Дизельный двигатель: замена топливного фильтра | 18 |
| Передние тормоза | 20 |
| Замена тормозных колодок | 20 |
| Проверка тормозных дисков | 20 |
| Задние тормоза | 20 |
| Замена тормозных колодок | 20 |
| Проверка тормозных дисков | 20 |
| Проверка ручного тормоза | 20 |
| Тормозная жидкость | 20 |
| Замена тормозной жидкости | 20 |
| Пылевой фильтр | 20 |
| Замена пылевого фильтра | 20 |
| Дизельный сажевый фильтр | 21 |
| Свечи зажигания | 21 |
| Снятие и установка свечей зажигания | 21 |
| Свечи зажигания для двигателей автомобилей BMW 3-й серии | 21 |
| Проверка системы самодиагностики автомобиля | 23 |
| Проверка потребителей электроэнергии | 23 |
| Проверка ремней безопасности | 23 |
| Проверка системы очистки стекол и рассеивателей фар | 24 |
| Проверка уровня охлаждающей жидкости | 24 |
| Проверка концентрации антифриза | 25 |
| Проверка уровня масла в бачке гидроусилителя рулевого механизма | 26 |
| Проверка зазоров в рулевом приводе | 26 |
| Проверка аккумуляторной батареи | 26 |
| Проверка шин | 27 |
| Проверка защитного покрытия днища кузова | 28 |
| Визуальная проверка тормозных трубопроводов | 28 |
| Проверка рулевого управления и шасси | 29 |
| УХОД ЗА АВТОМОБИЛЕМ | 30 |
| Мойка автомобиля | 30 |
| Уход за лакокрасочным покрытием | 30 |
| Антикоррозионная защита днища кузова/ скрытых внутренних полостей | 31 |
| Уход за обивкой подушек/чистка подушек | 31 |
| Устранение повреждений от ударов камнями | 32 |
| Инструмент | 33 |
| Пуск двигателя от аккумуляторной батареи другого автомобиля | 34 |
| Подъем автомобиля | 36 |
| СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ | 37 |
| Разьединение электрических штекерных разъемов | 37 |
| Снятие и установка элементов питания в ключе с дистанционным радиоуправлением | 37 |
| Снятие и установка звукового сигнала | 38 |
| Снятие и установка датчиков системы контроля дистанции при парковке | 38 |
| Замена предохранителей | 38 |
| Снятие и установка аккумуляторной батареи | 39 |
| Проверка аккумуляторной батареи | 41 |
| Самопроизвольная разрядка аккумуляторной батареи | 43 |
| Зарядка аккумуляторной батареи | 43 |
| Хранение аккумуляторной батареи | 44 |
| Чистка полюсов аккумуляторной батареи | 45 |
| Отвод газов из аккумуляторной батареи | 45 |
| Типы аккумуляторных батарей | 45 |
| Диагностика неисправностей аккумуляторной батареи | 46 |
| Снятие и установка генератора/ проверка зарядного напряжения генератора | 47 |
| Диагностика неисправностей генератора | 49 |
| Снятие и установка стартера | 50 |
| Диагностика неисправностей стартера | 52 |
| СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ | 53 |
| Замена резиновой ленты щетки стеклоочистителя | 53 |
| Снятие и установка форсунки омывателя ветрового стекла | 53 |
| Снятие и установка форсунки омывателя заднего стекла | 54 |
| Снятие и установка форсунки омывателя рассеивателей фар | 54 |
| Снятие и установка бачка системы омывателей | 54 |
| Снятие и установка насоса системы омывателей | 55 |
| Снятие и установка рычага стеклоочистителя ветрового стекла | 55 |
| Снятие и установка электродвигателя стеклоочистителей ветрового стекла | 56 |
| Снятие и установка рычага стеклоочистителя заднего стекла | 56 |
| Снятие и установка электродвигателя стеклоочистителя заднего стекла | 57 |
| Снятие и установка подшипника оси стеклоочистителя заднего стекла | 57 |
| Снятие и установка датчика дождя | 58 |
| Диагностика неисправностей резиновой ленты щетки стеклоочистителя | 59 |
| СИСТЕМА ОСВЕЩЕНИЯ | 60 |
| Таблица ламп | 60 |
| Замена ламп накаливания фары с галогенной лампой | 60 |
| Замена ламп накаливания фары с ксеноновой лампой | 62 |
| Снятие и установка исполнительного электродвигателя системы регулирования угла наклона фар | 63 |
| Снятие и установка фары | 64 |
| Снятие и установка противотуманной фары/ замена лампы накаливания | 65 |
| Снятие и установка бокового фонаря указателя поворота/замена лампы накаливания | 65 |
| Снятие и установка заднего фонаря/ замена лампы накаливания (Limousine) | 66 |
| Снятие и установка заднего фонаря/ замена лампы накаливания (Touring} | 67 |
| Снятие и установка фонаря освещения номерного знака/замена лампы накаливания | 69 |
| Снятие и установка дополнительного сигнала торможения | 69 |
| Замена ламп накаливания внутреннего освещения | 70 |
| ПРИБОРЫ/ВЫКЛЮЧАТЕЛИ/РАДИО | 72 |
| Снятие и установка щитка приборов | 72 |
| Снятие и установка дисплея в центральной части приборной панели | 72 |
| Снятие и установка подрулевых выключателей | 73 |
| Снятие и установка выключателей в салоне автомобиля | 73 |
| Снятие и установка выключателей на консоли для радио и блока управления системой отопления | 75 |
| Снятие и установка контактного выключателя капота моторного отсека | 76 |
| Снятие и установка выключателя в ручке для открывания задней двери | 76 |
| Снятие и установка радио | 76 |
| Снятие и установка громкоговорителей | 77 |
| Снятие и установка электронных блоков в багажном отсеке | 79 |
| Снятие и установка деталей антенны | 81 |
| СИСТЕМА ОТОПЛЕНИЯ/ КОНДИЦИОНИРОВАНИЯ | 83 |
| Система кондиционирования | 84 |
| Снятие и установка датчика температуры окружающей среды | 85 |
| Снятие и установка электродвигателя вентилятора системы отопления и кондиционирования | 85 |
| Снятие и установка регулятора режимов работы вентилятора | 85 |
| Снятие и установка сопел обдувателей | 86 |
| Снятие и установка блока управления системой отопления | 86 |
| Снятие и установка исполнительных электродвигателей отопителя | 87 |
| Снятие и установка исполнительных электродвигателей отопителя | 88 |
| Снятие и установка корпуса пылевого фильтра/ пылевого фильтра | 89 |
| Диагностика неисправностей системы отопления | 91 |
| ШАССИ | 92 |
| ПЕРЕДНИЙ МОСТ | 93 |
| Установка подшипника ступицы колеса в положение, соответствующее ненагруженному автомобилю | 94 |
| Снятие и установка амортизационной стойки | 94 |
| Разборка амортизационной стойки/амортизатор/ снятие и установка витой пружины | 96 |
| Проверка амортизатора | 98 |
| Утилизация амортизатора | 99 |
| Снятие и установка растяжки у чашки амортизационной стойки | 99 |
| Снятие ступицы переднего колеса | 100 |
| ЗАДНИЙ МОСТ | 101 |
| Амортизатор/витая пружина/ упорный подшипник | 102 |
| Снятие и установка заднего амортизатора | 102 |
| Снятие и установка задней витой пружины | 103 |
| Снятие и установка карданного вала | 104 |
| Карданный вал/гофрированные чехлы карданного вала | 105 |
| Разборка карданного вала/ замена гофрированного чехла | 106 |
| Снятие и установка растяжки у заднего моста | 107 |
| РУЛЕВОЕ УПРАВЛЕНИЕ/ НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ | 108 |
| Техника безопасности при работе с надувной подушкой безопасности | 109 |
| Снятие и установка узла надувной подушки безопасности | 110 |
| Снятие и установка рулевого колеса | 111 |
| Снятие и установка наконечника рулевой тяги | 111 |
| Снятие и установка гофрированного чехла рулевого механизма | 112 |
| КОЛЕСА И ШИНЫ | 113 |
| Давление накачивания шин | 113 |
| Цепи противоскольжения | 113 |
| Обозначения шин и дисковых колес/ дата изготовления | 114 |
| Шины, способные сохранять служебные свойства при разрушении | 114 |
| Измерение высоты протектора | 114 |
| Балансировка колес | 115 |
| Уход за шинами | 115 |
| Снятие и установка колеса | 115 |
| Замена колес/сохранение направления вращения | 116 |
| Неправильный износ шин | 117 |
| ТОРМОЗНАЯ СИСТЕМА | 118 |
| Технические характеристики тормозной системы | 120 |
| Снятие и установка тормозных колодок (тормозные механизмы ATE/TEVES) | 120 |
| Снятие и установка тормозных колодок (тормозной механизм TRW) | 122 |
| Снятие и установка суппорта тормозного механизма/направляющей колодок | 124 |
| Проверка толщины тормозного диска | 125 |
| Снятие и установка тормозного диска | 125 |
| Регулировка ручного тормоза | 126 |
| Снятие и установка тормозных колодок ручного тормоза | 127 |
| Снятие и установка тросовой тяги ручного тормоза | 128 |
| Снятие и установка шланга тормозного привода | 129 |
| Снятие и установка выключателя сигнала торможения | 131 |
| Удаление воздуха из тормозной системы/ замена тормозной жидкости | 131 |
| Проверка усилителя тормозного привода | 134 |
| Диагностика неисправностей тормозов | 135 |
| ДВИГАТЕЛЬ | 137 |
| Снятие и установка головки цилиндров, цепи привода распределительного механизма, растяжек | 137 |
| Снятие и установка верхней крышки двигателя | 137 |

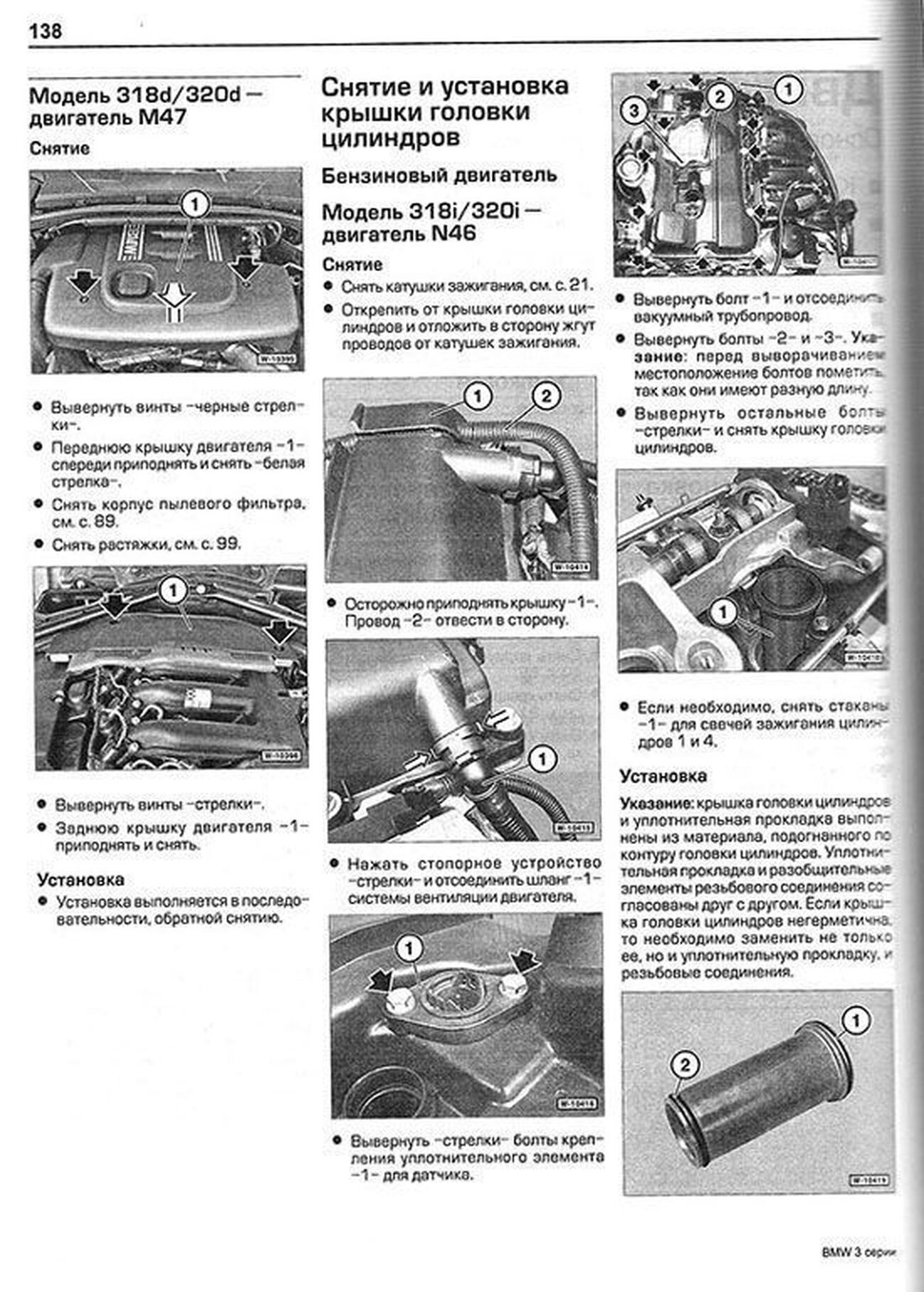

| Снятие и установка крышки головки цилиндров | 138 |
| Установка коленчатого вала двигателя в положение ВМТ зажигания для цилиндра 1/ проверка фаз газораспределения | 140 |
| Методика затяжки крепления головки цилиндров | 142 |
| Снятие и установка/ натяжение поликлинового ремня | 144 |
| Пуск двигателя | 146 |
| Диагностика неисправностей двигателя | 147 |
| Система смазки | 148 |
| СИСТЕМА ОХЛАЖДЕНИЯ | 149 |
| Циркуляция охлаждающей жидкости | 149 |
| Электрический насос охлаждающей жидкости | 149 |
| Антифриз | 150 |
| Разьединение/ соединение быстродействующих муфт | 150 |
| Замена охлаждающей жидкости | 150 |
| Проверка герметичности системы охлаждения | 153 |
| Снятие и установка термостата | 154 |
| Снятие и установка вентилятора | 154 |
| Снятие и установка радиатора | 154 |
| Снятие и установка холодильника надувочного воздуха | 155 |
| Снятие и установка насоса охлаждающей жидкости | 155 |
| Диагностика неисправностей системы охлаждения | 157 |
| СИСТЕМА УПРАВЛЕНИЯ РАБОТОЙ ДВИГАТЕЛЯ | 158 |
| Техника безопасности при работе с системой впрыскивания бензинового двигателя | 158 |
| Системы впрыскивания бензиновых двигателей | 159 |
| Детали цифровой системы управления двигателем | 159 |
| Снятие и установка впускного коллектора | 160 |

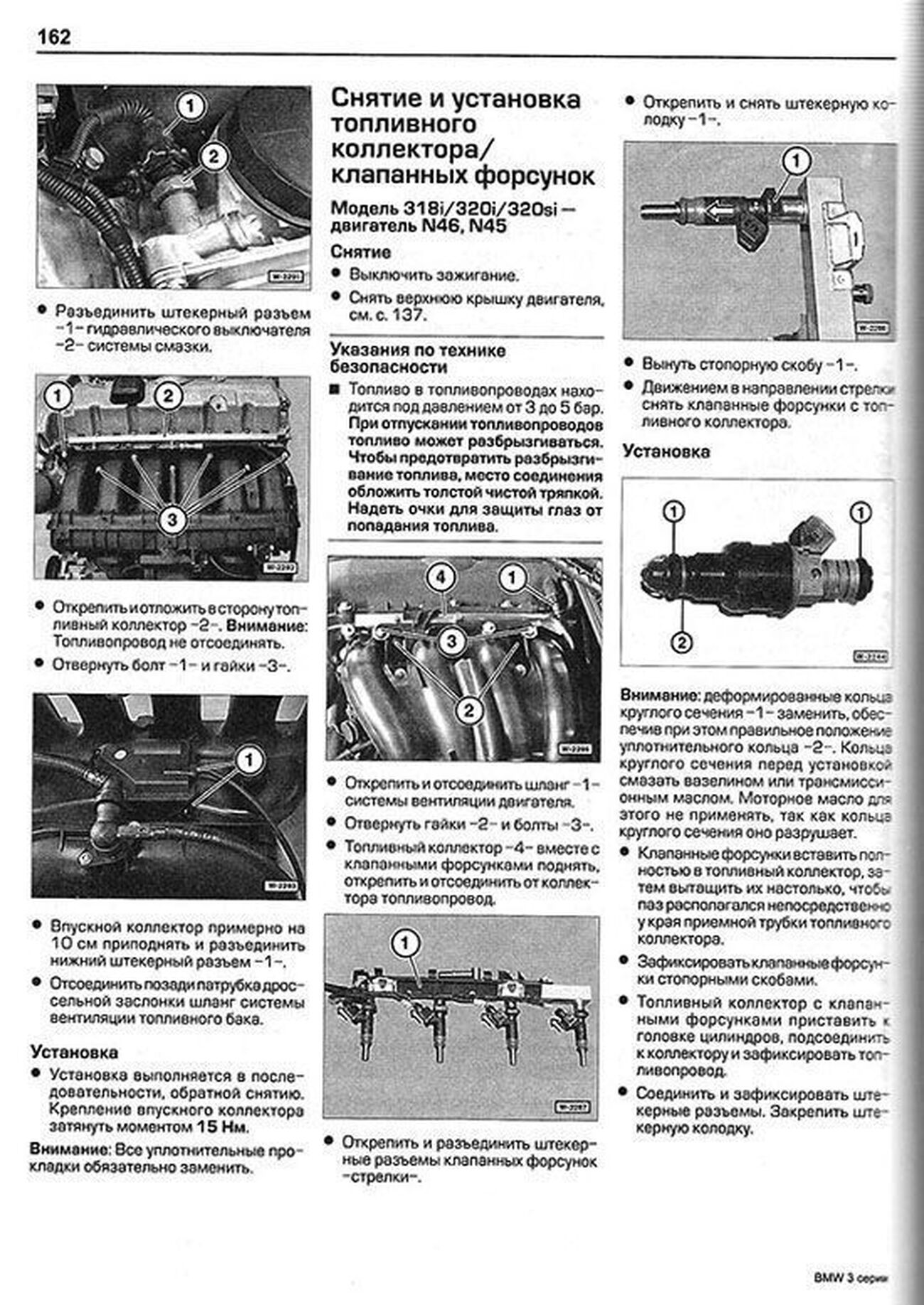

| Снятие и установка топливного коллектора/ клапанных форсунок | 162 |
| Снятие и установка датчика температуры | 163 |
| Снятие и установка измерителя массового расхода воздуха | 163 |
| Проверка и регулировка частоты вращения холостого хода/угла опережения зажигания/ содержания СО | 164 |
| Общая проверка системы впрыскивания бензина | 164 |
| Системы впрыскивания дизельных двигателей | 165 |
| Способы смесеобразования дизельных двигателей | 165 |
| Снятие и установка измерителя массового расхода воздуха | 166 |
| Снятие и установка впускного коллектора | 166 |
| СИСТЕМА ПИТАНИЯ | 162 |
| Экономия топлива при поездке | 167 |
| Правила техники безопасности и чистоты при работе с системой топливоподачи | 167 |
| Снятие и установка правого датчика уровня топлива/топливного насоса | 168 |
| Снятие и установка левого датчика уровня топлива/ топливного фильтра бензинового двигателя | 170 |
| Проверка датчика уровня топлива | 170 |
| Система выпуска отработавших газов | 171 |
| Предотвращение повреждений каталитического нейтрализатора | 171 |
| Устройство каталитического нейтрализатора | 172 |
| Турбокомпрессор | 172 |
| Дизельный сажевый фильтр | 172 |
| Устройство системы выпуска отработавших газов | 173 |
| Снятие и установка системы выпуска отработавших газов | 177 |
| Проверка герметичности системы выпуска отработавших газов | 179 |
| ВНУТРЕННЕЕ ОСНАЩЕНИЕ | 180 |
| Важные указания по выполнению рабочих операций и технике безопасности | 180 |
| Снятие и установка распорных/ пружинных зажимов | 180 |
| Снятие и установка противосолнечного козырька | 181 |
| Снятие и установка внутреннего зеркала заднего вида | 181 |
| Снятие и установка ручки у потолка | 182 |
| Снятие и установка кожуха рычага переключения передач/рычага выбора режима работы | 182 |
| Снятие и установка центральной консоли | 183 |
| Снятие и установка верхнего кожуха в нише для ног | 184 |
| Снятие и установка приемника для ключа зажигания | 184 |
| Снятие и установка боковой крышки приборной панели | 185 |
| Снятие и установка вещевого ящика | 185 |
| Снятие и установка накладки над вещевым ящиком | 185 |
| Снятие и установка накладки с обдувателем | 186 |
| Снятие и установка держателя емкостей для напитков | 186 |
| Снятие и установка облицовки рулевой колонки | 186 |
| Снятие и установка облицовок в салоне автомобиля (Limousine) | 187 |
| Снятие и установка облицовок в салоне автомобиля (TOURING) | 191 |
| Снятие и установка инструментального ящика в багажном отсеке (TOURING) | 193 |
| Снятие и установка переднего сиденья | 194 |
| Снятие и установка заднего сиденья | 194 |
| НАРУЖНАЯ ЧАСТЬ КУЗОВА | 197 |
| Техника безопасности при выполнении кузовных работ | 197 |
| Повреждения ветрового стекла ударами камней | 198 |
| Снятие и установка распорных заклепок | 198 |
| Снятие и установка глухих заклепок | 198 |
| Снятие и установка крышки обтекателя | 198 |
| Снятие и установка нижнего кожуха моторного отсека | 199 |
| Снятие и установка заднего кожуха днища кузова | 199 |
| Снятие и установка облицовки колесной арки | 199 |
| Снятие и установка переднего крыла | 200 |
| Снятие и установка переднего бампера | 201 |
| Снятие и установка заднего бампера | 202 |
| Снятие и установка газонаполненного упора | 203 |
| Снятие и установка капота моторного отсека | 203 |
| Снятие и установка предохранительного крюка капота моторного отсека | 204 |
| Снятие и установка замка капота моторного отсека | 204 |
| Снятие и установка тросовой тяги замка капота моторного отсека | 205 |
| Снятие и установка крышки багажного отсека (Limousine) | 206 |
| Снятие и установка замка крышки багажного отсека (Limousine) | 207 |
| Снятие и установка цилиндра замка крышки багажного отсека (Limousine) | 207 |
| Снятие и установка облицовки крышки багажного отсека (Limousine) | 207 |
| Снятие и установка задней двери (TOURING) | 208 |
| Снятие и установка замка задней двери (TOURING) | 209 |
| Снятие и установка оконного стекла задней двери (TOURING) | 209 |
| Снятие и установка заднего спойлера (TOURING) | 210 |
| Снятие и установка облицовки задней двери (TOURING) | 210 |
| Снятие и установка двери | 211 |
| Снятие и установка декоративной накладки облицовки двери | 212 |
| Снятие и установка облицовки двери | 213 |
| Снятие и установка облицовки оконной рамы передней двери | 214 |
| Снятие и установка звукоизоляции двери | 214 |
| Снятие и установка замка двери | 215 |
| Снятие и установка цилиндра замка наружной ручки двери | 216 |
| Снятие и установка наружной ручки двери | 216 |
| Снятие и установка опорной скобы наружной ручки двери | 217 |
| Снятие и установка оконного стекла передней двери | 217 |
| Снятие и установка стеклоподъемника передней двери | 218 |
| Снятие и установка оконного стекла задней двери | 219 |
| Снятие и установка стеклоподъемника задней двери | 219 |
| Снятие и установка наружного зеркала заднего вида | 220 |
| ЭЛЕКТРИЧЕСКИЕ СХЕМЫ | 223 |
| Знакомство с электрической схемой | 223 |
| Расположение электрических схем | 224 |
| Отдельные электрические схемы | 226 |
| РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | 245 |
1 / 11
