Комплект цветной литературы по обслуживанию и ремонту Lada Kalina 2 с 2013 года выпуска

1 Общие сведения об автомобиле 9
Идентификационные номера
автомобиля 11
Технические характеристики
автомобилей (по данным
завода-изготовителя) 12
2 Органы управления и контрольные
приборы 14
Органы управления 14
Щиток приборов 14
Выключатель (замок) зажигания 15
3 Меры безопасности
при обслуживании и ремонте
автомобиля 16
4 Инструменты, приспособления
и эксплуатационные материалы 18
Универсальный инструмент 18
Специальные инструменты
и приспособления 18
Эксплуатационные и ремонтные
материалы 21
5 Подготовка автомобиля
к техническому обслуживанию
и ремонту 22
6 Периодическое техническое
обслуживание 24
7 Диагностика неисправностей
автомобиля и способы
их устранения 26
8 Двигатель и его системы 30
81 Двигатель 16-клапанный 30
Справочные данные 30
Описание конструкции 16-клапанного
двигателя 31
Двигатель — проверка технического
состояния ' 32
Уровень масла — проверка 34
Моторное масло и масляный фильтр —
замена 34
Декоративная накладка двигателя —
снятие и установка 35
Давление масла — проверка 35
Компрессия в цилиндрах двигателя —
проверка 36
Ремень привода ГРМ — проверка
состояния 36
Ремень привода ГРМ — замена 37
Ролики ремня привода ГРМ — замена 38
Крышка головки блока цилиндров —
снятие, очистка маслоотражателя
и установка 39
Сальники распределительных валов —
замена 40
Распределительные валы — снятие
и установка 40
Гидротолкатели — снятие и установка 42
Маслосъемные колпачки — замена 42
Головка блока цилиндров — снятие
и установка 43
Головка блока цилиндров — проверка 45
Клапаны — притирка 45
Передний сальник коленчатого вала —
замена 46
Маховик — снятие и установка 46
Задний сальник коленчатого вала —
замена 47
Поддон картера двигателя — снятие*
замена прокладки и установка 47
Маслозаборник — снятие и установка 47
Масляный насос — снятие проверка
и устан о в ка 48
Поршневые кольца и шатунные
вкладыши — замена 49
Поршень и шатун — замена 51
Опоры силового агрегата — замена 52
82 Двигатель 8-клапанный 54
Справочные данные 54
Описание конструкции 55
Двигатель — проверка технического
состояния 56
Уровень масла — проверка 56
Моторное масло и масляный фильтр —
замена 56
Давление масла — проверка 56
Компрессия в цилиндрах двигателя —
проверка 57
Ремень привода ГРМ — проверка
состояния 57
Ремень привода ГРМ — замена 58
Натяжитель ремня привода ГРМ —
снятие и установка 59
Передний сальник коленчатого вала —
замена 59
Сальник распределительного вала —
замена 59
Прокладка крышки головки блока
цилиндров — замена 60
Зазоры в приводе клапанов ГРМ —
регулировка 61
Распределительный вал — снятие
и установка 62
Маслосъемные колпачки — замена 63
Головка блока цилиндров — снятие
и установка 64
Головка блока цилиндров — проверка
и притирка клапанов 65
Маховик — снятие и установка 65
Задний сальник коленчатого вала —
замена 65
Поддон картера двигателя — замена
прокладки 65
Маслозаборник — снятие и установка 65
Масляный насос — снятие, проверка
и установка 65
Поршневые кольца и шатунные
вкладыши — замена 65
Поршень и шатун — замена 65
Опоры силового агрегата — снятие
и установка 65
83 Система управления
16-кл двигателем 67
Справочные данные 68
Описание системы 68
Меры безопасности при обслуживании
и ремонте системы управления
Двигателем 74
Проверка технического состояния
системы управления двигателем 74
Катушка зажигания — проверка
и замена 75
Свечи зажигания — замена 76
Дроссельный узел — снятие, замена
прокладки и установка 76
Форсунки — проверка и замена 78
Клапан продувки адсорбера — проверка
и замена 78
Датчик положения коленчатого вала —
проверка и замена 79
Датчик положения распределительного
вала — проверка и замена 79
Датчик температуры охлаждающей
жидкости — проверка и замена 80
Датчик абсолютного давления
и температуры воздуха — замена 80
Датчик детонации — проверка
и замена 81
Датчик массового расхода воздуха —
замена 81
Датчик концентрации кислорода —
проверка и замена 82
Датчик педали сцепления — замена 82
Электронная педаль газа — проверка
и замена 82
Электромагнитный клапан системы
изменения длины впускного
трубопровода — проверка
и замена 83
Электронный блок управления
двигателем (ЭБУ) — снятие
и установка 84
84 Система управления
8-кл двигателем 85
Справочные данные 86
Описание системы 86
Высоковольтные провода — проверка
и замена 87
Свечи зажигания — замена 87
Катушка зажигания — проверка
и замена 88
Форсунки — проверка и замена 89
Дроссельный узел — снятие, проверка,
очистка и установка 89
Клапан продувки адсорбера — проверка
и замена 90
Датчики системы управления 90
Датчик скорости автомобиля —
проверка и замена 90
85 Система питания 91
Справочные данные 91
Описание конструкции 91
Система питания — проверка
технического состояния 94
Воздушный фильтр — замена
фильтрующего элемента 94
Воздушный фильтр — снятие
и установка 95
Ресивер впускного трубопровода 8-кл
двигателя — снятие, замена
, прокладок, установка 95
Впускной модуль 16-кл двигателя —
снятие, замена прокладок,
установка 96
Топливопровод — сброс давления 97
Топливный фильтр — замена 97

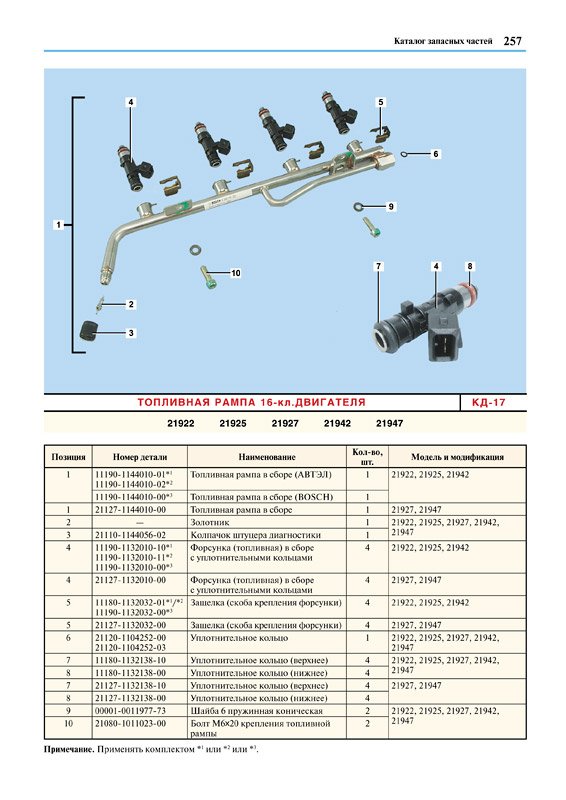

Топливная рампа 16-кл двигателя —
снятие и установка 97
Топливная рампа 8-кл двигателя —
снятие и установка 98
Топливный модуль — снятие
и установка 98
Топливный модуль — замена датчика
указателя уровня топлива 99
Топливный модуль — замена регулятора
давления топлива 100
Топливный модуль — очистка сетчатого
фильтра 100
Топливный модуль — замена топливного
насоса 100
Топливный бак — снятие и установка 101
Адсорбер — снятие и установка 102
86 Система охлаждения 103
Справочные данные 103
Описание конструкции 104
Проверка технического состояния
системы охлаждения 104
Охлаждающая жидкость — замена 105
Расширительный бачок — снятие
и установка 106
Термостат — замена 106
Насос охлаждающей жидкости —
замена 107
Электровентилятор — снятие, разборка *
и установка 107
Радиатор системы охлаждения двигателя —
снятие и установка 108
87 Система выпуска отработавших
газов 109
Справочные данные 109
Описание конструкции 109
Проверка технического состояния
системы выпуска отработавших
газов 110
Подвеска системы выпуска
отработавших газов — замена
подушек 110
Основной глушитель — замена 110
Дополнительный глушитель — замена 111
Каталитический коллектор
8-кл двигателя — снятие, замена
прокладки и установка 111
Каталитический коллектор
16-кл двигателя — снятие, замена
прокладки и установка ! 113
9 Трансмиссия 114
Сцепление 114
Справочные данные 114
Описание конструкции 114
Проверка технического состояния
сцепления 116
Привод выключения сцепления —
регулировка -116
Трос сцепления — замена 117
Сцепление — замена 117
92 Механическая коробка передач 119
Справочные данные 119
Описание конструкции 119
Проверка технического состояния
коробки передач 121
Коробка передач — проверка уровня
и замена масла 121
Привод механизма переключения
передач — замена тросов 122
Механизм переключения передач —
снятие и установка 123
Сальники приводов передних колес —
замена 123
Сальник первичного вала — замена 123
Коробка передач — снятие
и установка 124
93 Автоматическая коробка
передач 125
Справочные данные 125
Описание конструкции 125
Рабочая жидкость АКП — проверка 126
Проверка технического состояния АКП 128
94 Автоматизированная коробка
передач 129
Справочные данные 129
Особенности конструкции 129
Проверка технического состояния
автоматизированной коробки передач 130
95 Приводы передних колес 131
Справочные данные 131
Описание конструкции 131
Проверка технического состояния
приводов передних колес 132
Привод переднего колеса — снятие
и установка 132
Наружный шарнир привода — снятие,
замена защитного чехла
и установка 133
Внутренний шарнир привода — снятие,
замена защитного чехла
и установка 135
10 Ходовая часть 137
101 Колеса, шины и ступицы 137
Справочные данные 137
Описание конструкции 137
Проверка технического состояния
колес, шин и ступиц 138
Шины — проверка давления 139
Колесо — замена 140
Подшипник ступицы переднего
колеса — замена 140
Подшипник ступицы заднего колеса —
замена 142
102 Передняя подвеска 143
Справочные данные 142
Описание конструкции 143
Проверка технического состояния
передней подвески 144

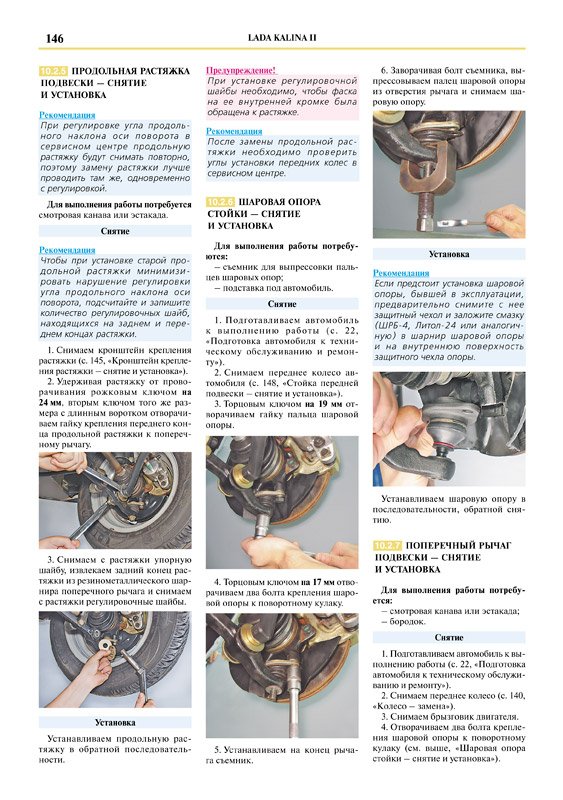

Кронштейн крепления растяжки —
снятие и установка 145
Продольная растяжка подвески —
снятие и установка 146
Шаровая опора стойки — снятие
и установка , 146
Поперечный рычаг подвески — снятие
и установка 146
Поперечный рычаг подвески — замена
резинометаллических шарниров 147
Стойка передней подвески — снятие
и установка 148
Стойка передней подвески — разборка
и сборка 149
Стабилизатор поперечной
устойчивости — замена стоек 150
Стабилизатор поперечной
устойчивости — снятие, замена
подушек и установка 150
Углы установки передних колес —
проверка 150
103 Задняя подвеска 152
Справочные данные 152
Описание конструкции 152
Проверка технического состояния
задней подвески 153
Амортизатор и пружина задней
подвески — снятие и установка 153
Балка задней подвески — замена сайлент-
блока 154
11 Рулевое управление 155
Справочные данные 155
Описание конструкции 155
Проверка технического состояния
рулевого управления 155
Рулевое колесо — снятие и установка 157
Декоративные накладки рулевой
колонки — снятие и установка 158
Наконечник рулевой тяги — замена 158
Рулевая тяга — снятие и установка 159
Защитный чехол рулевого механизма —
замена 160
Рулевая колонка — снятие и установка 160
Рулевой механизм — снятие
и установка 161
12 Тормозная система 162
121 Общие сведения 162
Справочные данные 162
Описание конструкции 163
122 Проверка технического
состояния тормозной системы 164
Уровень тормозной жидкости в бачке
главного тормозного цилиндра —
проверка 164
Тормозные колодки — проверка
износа 164
Вакуумный усилитель тормозов —
проверка 164
Педаль тормоза — проверка свободного
хода 165
Стояночный тормоз — проверка хода
рычага 165
123 Передний тормозной
механизм 166
Передние тормозные колодки —
замена 166
Передний тормозной шланг —
замена 167
Суппорт переднего тормозного
механизма — снятие и установка 167
Рабочий цилиндр переднего
тормозного механизма — снятие
и установка 168
Тормозной диск — снятие и установка 168
124 Задний тормозной механизм 169
Тормозной барабан — снятие
и установка 169
Задние тормозные колодки — снятие
и установка 170
Рабочий тормозной цилиндр заднего
тормозного механизма — замена 171
Щит заднего тормозного механизма —
снятие и установка 171
Задний тормозной шланг —замена 171
125 Привод рабочей тормозной
системы 173
Гидравлический привод тормозов —
прокачка 173
Гидравлический привод тормозов —
замена тормозной жидкости 174
Главный тормозной цилиндр — снятие
и установка 174
Вакуумный усилитель тормозов —
снятие и установка 175
Регулятор давления жидкости в задних
тормозных механизмах —
регулировка 175
Регулятор давления жидкости в задних
тормозных и механизмах — снятие
и установка 176
126 Стояночный тормоз 177
Стояночный тормоз — регулировка 177
Тросы стояночного тормоза — снятие
и установка 177
127 Антиблокировочная система
тормозов 179
13 Электрооборудование 180
131 Общие сведения 180
Справочные данные 180
Описание системы 181
Проверка технического состояния
электрооборудования 181
132 Аккумуляторная батарея 182
Аккумуляторная батарея — снятие
и установка 182
Аккумуляторная батарея —
обслуживание 182
133 Генератор 183
Генератор — проверка 183
Ремень привода генератора —
проверка состояния и регулировка
натяжения 184
Ремень привода генератора —
замена 184
Регулятор напряжения — проверка
и замена 185
Генератор — снятие и установка 186
Генератор — ремонт 186
134 Блок предохранителей и реле 189
135 Стартер 192
Стартер — снятие и установка 192
Стартер — ремонт 192
136 Выключатель (замок)
зажигания 193
Выключатель (замок) зажигания —
проверка 193
Выключатель (замок) зажигания —
снятие и установка 194
137 Выключатели переключатели 195
Подрулевые переключатели — снятие,
проверка и установка 195
Соединитель подрулевых
переключателей — снятие, проверка
и установка 196
Выключатели на панели приборов —
снятие и установка 196
Выключатель фонарей заднего хода —
снятие и установка 197
Выключатель сигналов торможения —
снятие и установка 197
Выключатель освещения салона
(датчики открытых дверей) —
снятие и установка 198
Переключатели
электростеклоподъемников —
снятие и установка 198
138 Освещение, световая
и звуковая сигнализация 199
Блок управления освещением — снятие
и установка 199
Блок-фара — регулировка 199
Блок-фара — замена ламп 200
Блок-фара — снятие и установка 201
Противотуманная фара — регулировка 201
Противотуманная фара — замена
лампы 202
Боковой указатель поворота — снятие,
замена лампы и установка  202
Задний фонарь — снятие, замена ламп
и установка 203
Дополнительный фонарь сигнала
торможения — снятие и установка 203
Фонари освещения номерного знака —
снятие, замена лампы и установка 203
Плафон освещения салона — замена
лампы, снятие и установка 204
Плафон освещения багажного
отделения — снятие и установка,
замена лампы 205
Звуковой сигнал — снятие, регулировка
и установка 205
139 Контрольно-измерительные
приборы и датчики 205
Щиток приборов — снятие и установка205
Датчик недостаточного уровня
тормозной жидкости — проверка
и замена 206
Датчик аварийного давления масла
8-кл двигателя — замена 206
Датчик аварийного давления масла
16-кл двигателя — замена 207
1310 Стеклоочистители
и стеклоомыватели 207
Передний стеклоочиститель — снятие
и установка 207
Передний стеклоочиститель — ремонт208
Задний стеклоочиститель — снятие
и установка : 209
Электронасос стеклоомывателя —
снятие и установка 209
Бачок стеклоомывателя — снятие
и установка 209
Форсунки стеклоомывателя —
замена 210
14 Кузов 211
141 Общие сведения 211
Справочные данные 211
Описание конструкции 211
Проверка технического состояния
кузова 212
Техническое обслуживание кузова 212
142 Съемные элементы передней
части кузова 213
Передний бампер — снятие
j и установка 213
Замок капота — снятие, установка
и регулировка г 213
Передний подкрылок — снятие
и установка 213
Полка аккумуляторной батареи —
снятие и установка 214
Нижняя облицовка ветрового стекла —
снятие и установка 214
Ветровое стекло — замена 214
143 Передняя дверь 216
Обивка двери — снятие и установка 216
Наружное зеркало заднего вида —
снятие и установка 217
Наружная ручка двери — снятие
и установка 217
Замок двери — снятие, установка
и регулировка 218
Стеклоподъемник — снятие
и установка 218
Стекло — снятие и установка 219
Ограничитель открывания двери —
снятие и установка 219
Передняя дверь — снятие
и установка 219
144 Задняя дверь 220
Обивка двери — снятие и установка 220
Наружная ручка двери — снятие
и установка 221
Стеклоподъемник — снятие
и установка 221
Стекло двери — замена 221
Замок двери — снятие и установка 222
Задняя дверь — снятие и установка 222
145 Съемные элементы задней
части кузова 223
Крышка лючка топливного бака —
снятие и установка 223
Задний бампер — снятие и установка 223
Газовые упоры двери — замена 223
Обивка двери багажного отделения —
снятие и установка 224
Выключатель (личинка) замка двери —
снятие и установка 224
Замок багажного отделения — снятие,
установка и регулировка 224
Заднее стекло — замена 225
Дверь багажного отделения — снятие
и установка 225
146 Элементы салона 226
Внутренне зеркало заднего вида —
снятие и установка 226
Облицовка туннеля пола — снятие
и установка 227
15 Система вентиляции и отопления
салона 228
Описание конструкции 228
Проверка технического состояния
системы вентиляции и отопления 228
Фильтр вентиляции и отопления
салона — замена 228
Дополнительный резистор — замена 229
Электровентилятор климатической
установки — снятие и установка 229
Схемы электрооборудования 230
Каталог запасных частей 240
