Книга: KIA CEED бензин с 2006, рестайлинг с 2010 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-27%
Книга: KIA CEED (б) с 2006 + рест. с 2010 г.в., рем., экспл., то | Легион-Aвтодата
Книга: KIA CEED (б) с 2006 + рест. с 2010 г.в., рем., экспл., то | Легион-Aвтодата
Книга: KIA CEED (б) с 2006 + рест. с 2010 г.в., рем., экспл., то | Легион-Aвтодата
Книга: KIA CEED (б) с 2006 + рест. с 2010 г.в., рем., экспл., то | Легион-Aвтодата
Книга: KIA CEED (б) с 2006 + рест. с 2010 г.в., рем., экспл., то | Легион-Aвтодата
Книга: KIA CEED (б) с 2006 + рест. с 2010 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
7019370
ISBN
978-5-88850-472-7
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
520
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.4; 1.6; 2.0

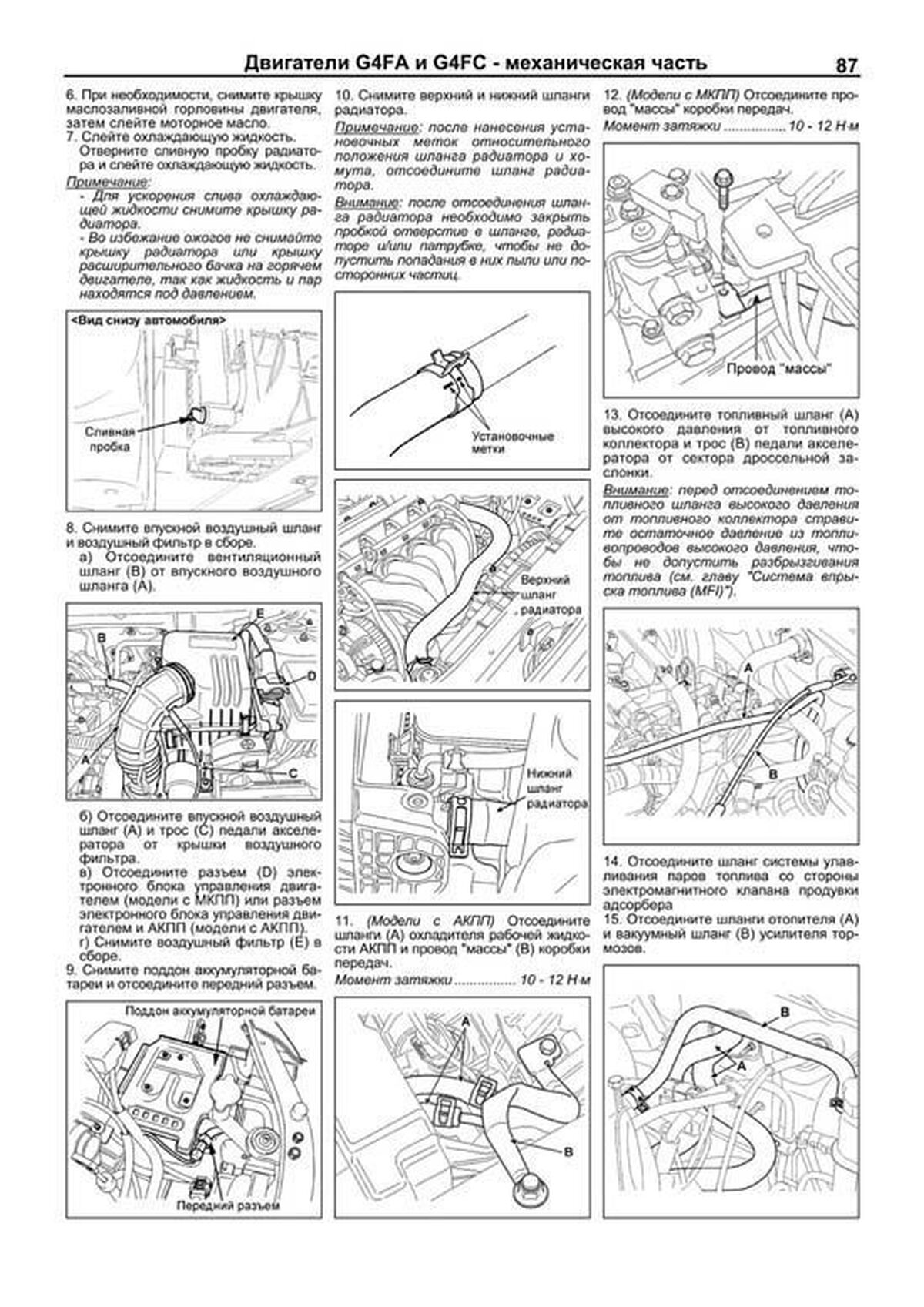

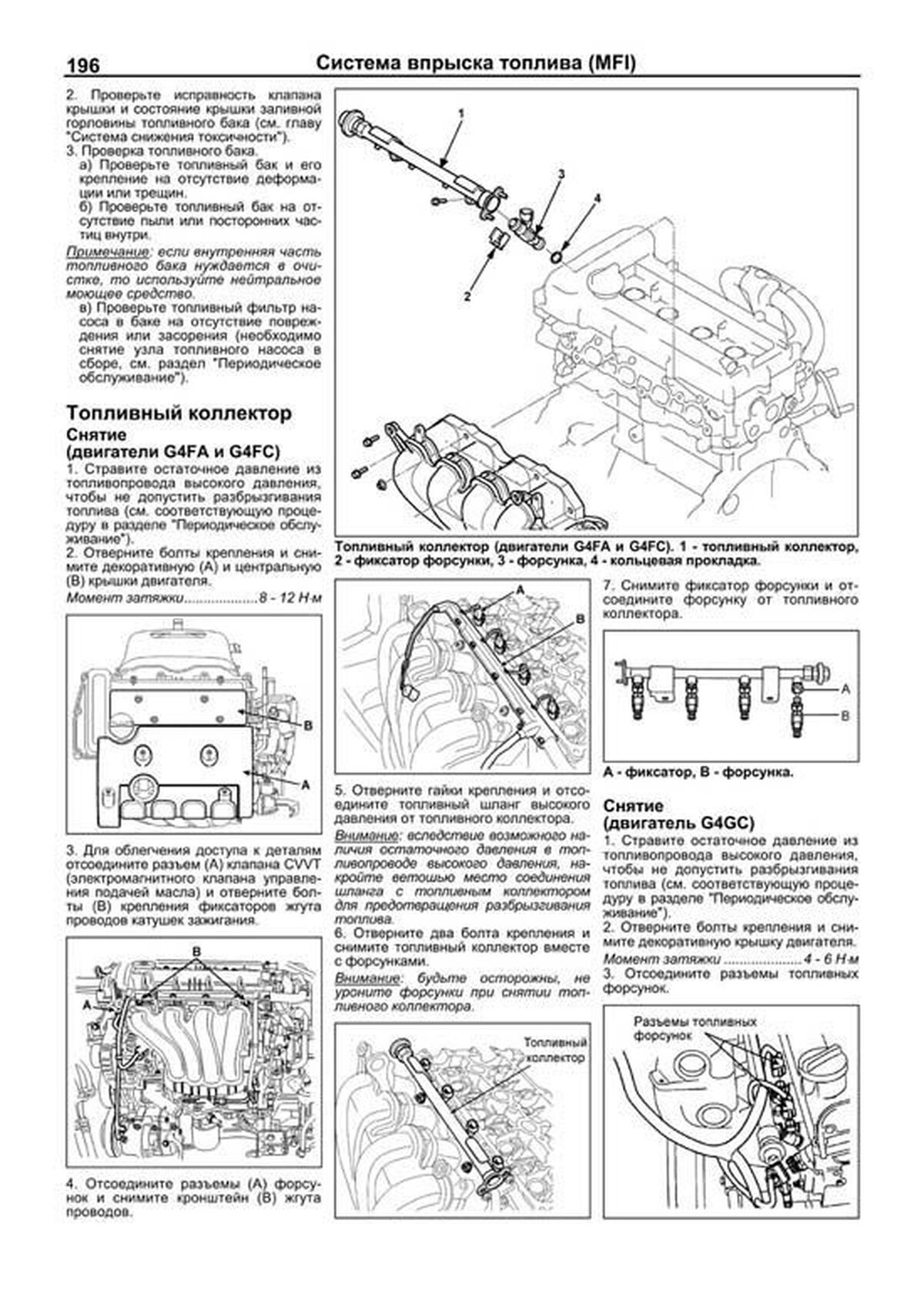

Руководство по эксплуатации, ремонту и техническому обслуживанию Kia Cee'd с 2006 года выпуска, включая рестайлинговые модели 2010 года выпуска с бензиновыми двигателями бензиновые двигатели 1.4 л, 1.6 л, 2.0 л (R4 16V).

Красавец Kia Ceed завораживает комфортом и динамикой, функциональность и легкостью управления. Только сядешь за руль, уже не захочешь выходить из данного автомобиля. Появляется стремление мчаться, доверившись автомобилю и скорости. Киа Сид уверенно набирает обороты, унося Вас за горизонт. Мелькают деревья, остаются позади сотни километров, автомобиль просто летит по автотрассе. Красота. Но вдруг мотор чихнул и автомобиль остановился. В чем причина? Где искать помощь? Вокруг ни души, об автосервисе и мечтать не приходится. Они все располагаются вблизи городов и мегаполисов. А, что делать в глуши, когда случилась непредвиденная поломка? Не расстраивайтесь! Открывайте руководство по эксплуатации, раздел «Неисправности в пути» и Вы быстро определите, что случилось с Вашим любимцем? И как исправить неисправность? На поиски уйдет пара секунд, т.к. данное пособие идеально структурировано. Весь материал располагается по разделам, а в отдельных главах описывается более подробно. У Вас с собой нет данной книги? Вы ее еще не приобрели? Тогда придется «загорать» неизвестно сколько, когда проедет какой-либо автомобиль и не отбуксирует Ваш Kia Ceed до ближайшего населенного пункта. А найдется ли в нем специалист, обслуживающий данную модель авто, тоже еще вопрос. Поэтому возьмите себе за правило, выезжая из гаража, проверить: на месте ли руководство по ремонту?

Обладателю данного пособия, не составит труда выполнить хоть мелкий, хоть капитальный ремонт Киа Сид в любых условиях: в гараже или в дороге. В нем детально расписаны все ремонтные операции узлов, механизмов и агрегатов. Вы сможете разобрать/собрать, отрегулировать бензиновые двигатели G4FA литражом 1,4; G4FC литражом 1,6; и G4GC литражом 2,0. У Вас не возникнет затруднений с ремонтом системы питания, охлаждения, рулевого управления или трансмиссии. С легкостью произведете ремонт системы газораспределения CVVT, отрегулируете коробки передач МКПП и АКПП. Вы вполне справитесь с ремонтом ходовой части и с кузовными работами. Ремонтные процедуры облегчаются также тем, что все они сопровождаются цветными чертежами, рисунками, фотографиями, отражающими каждую отдельную операцию ремонта именно в той последовательности, в которой нужно выполнять. Так, что если Вы первый раз столкнулись с ремонтом, не пугайтесь. Руководство по ремонту обеспечит Вам правильное выполнение всех ремонтных операций. Составители данного пособия не забыли, конечно, о Вашей безопасности. Они подробнейшим образом описали тормозную систему, не забыв про антиблокировку ABS, систему распределения усилий тормозов EBD, систему курсовой устойчивости ESP. Они детально представили систему усилителя руля EPS. С данным пособием Вы узнаете, как проверить параметры давления в шинах, как подобрать запчасти, заменить моторное масло или другие эксплуатационные жидкости. В представленном руководстве приводятся детальные цветные схемы электрооборудования. В руководстве по эксплуатации описываются и рестайлинговые модели Kia Ceed, выпускаемые с 2010 года.

Любое авто, не исключение и Киа Сид, нуждается в своевременном техобслуживании. Для этого руководство по техобслуживанию приводит конкретизированный график его проведения, последовательность и объемы. Имея на руках данное пособие, Вы без труда сможете проводить техобслуживание своего любимца самостоятельно. Так просто и легко все описано, что просто не потребуется дополнительная помощь. Но, если Вы решите обслуживать свой Kia Ceed в автосервисе, то и в этом случае Вы, несомненно, не прогадаете. Грамотно обсуждая предстоящие процедуры обслуживания, Вы отобьете у работников автосервиса всякое желание нажиться за Ваш счет. Руководство по эксплуатации порой может стать единственным спасителем, в силу этого оно должно сопровождать Вас в любой поездке. Но не только владельцам Kia Ceed, будет интересно данное пособие. Оно, несомненно, увлечет и тех, кто увлекается автомобилями данной марки. Без него не обойтись и специалистам СТО, сервисных центров, механикам автомастерских и всем тем, кто профессионально занимается обслуживанием Киа Сид, предоставив им эксклюзивную информацию.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

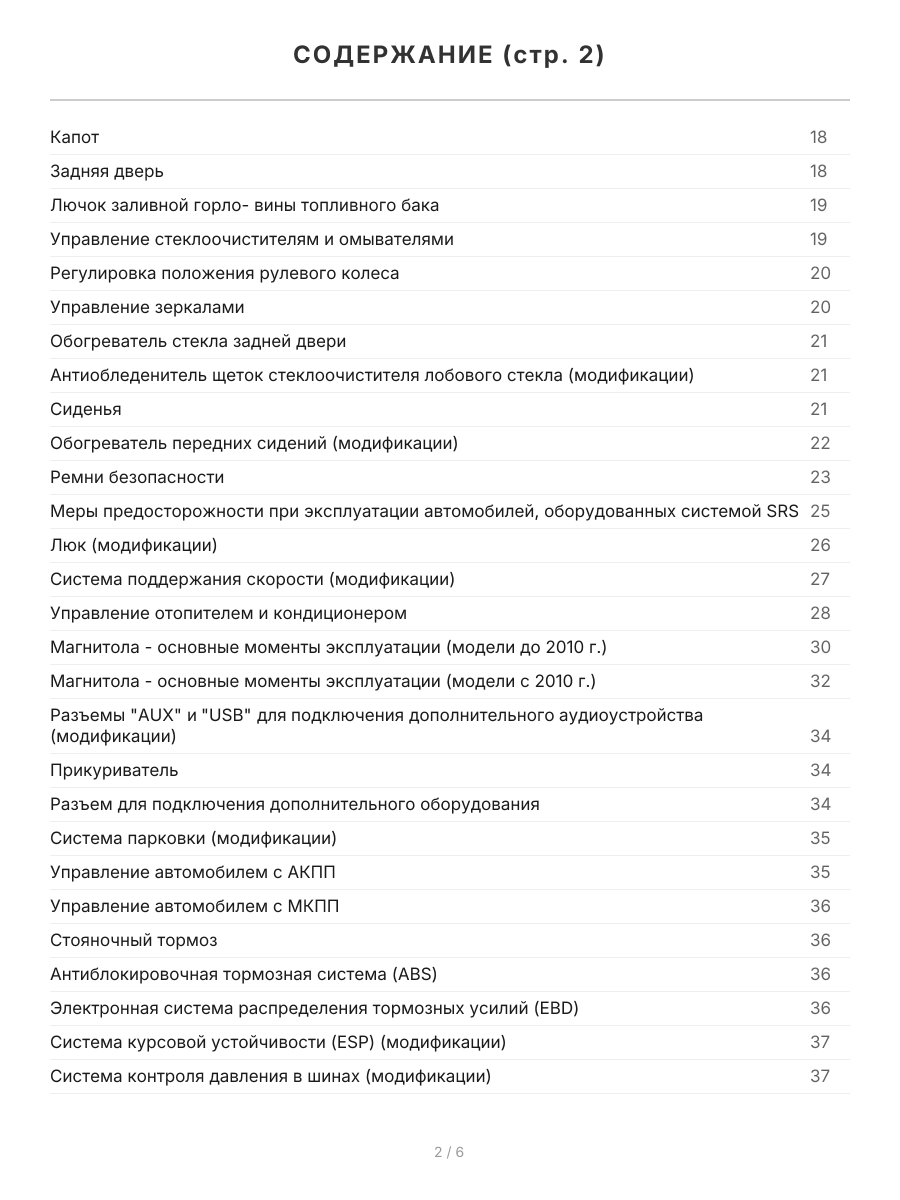

Показать Оглавление
Скрыть Оглавление

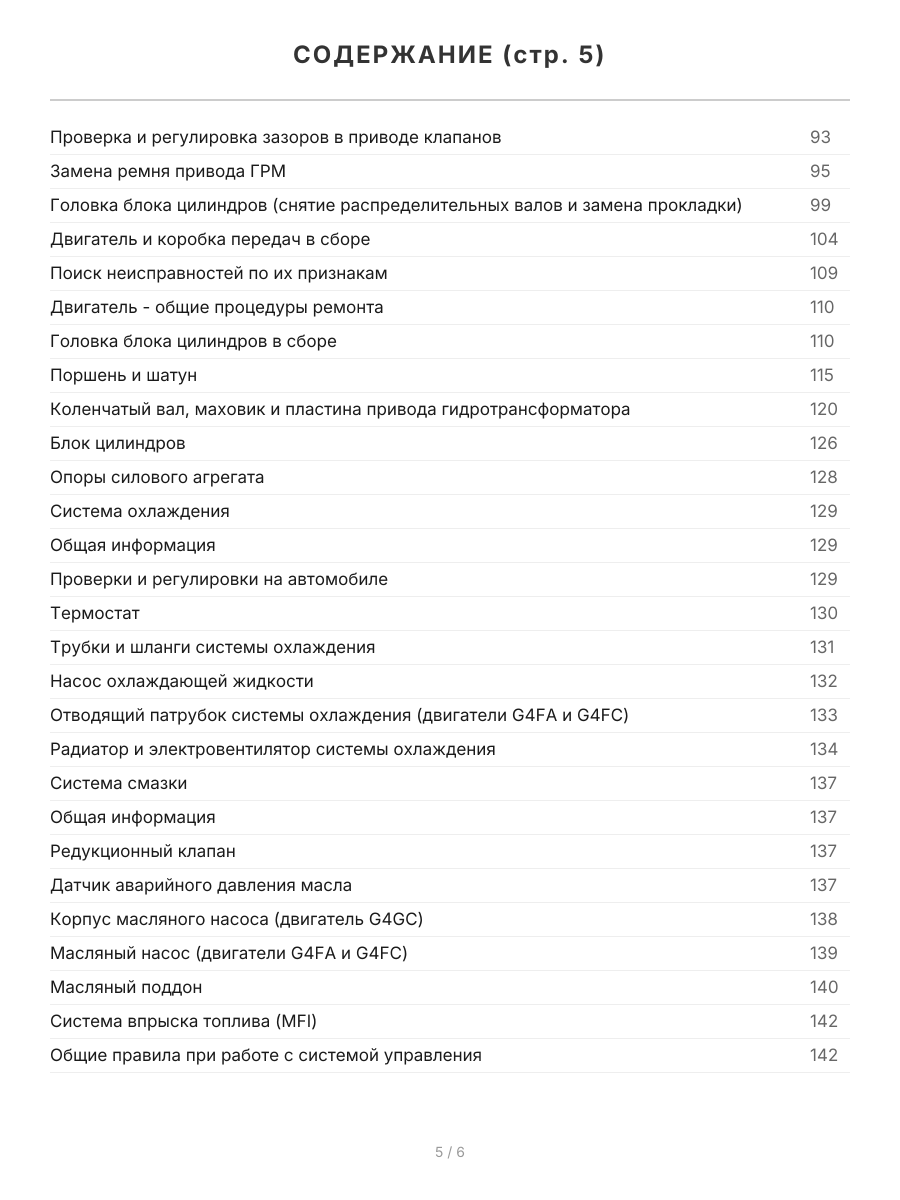

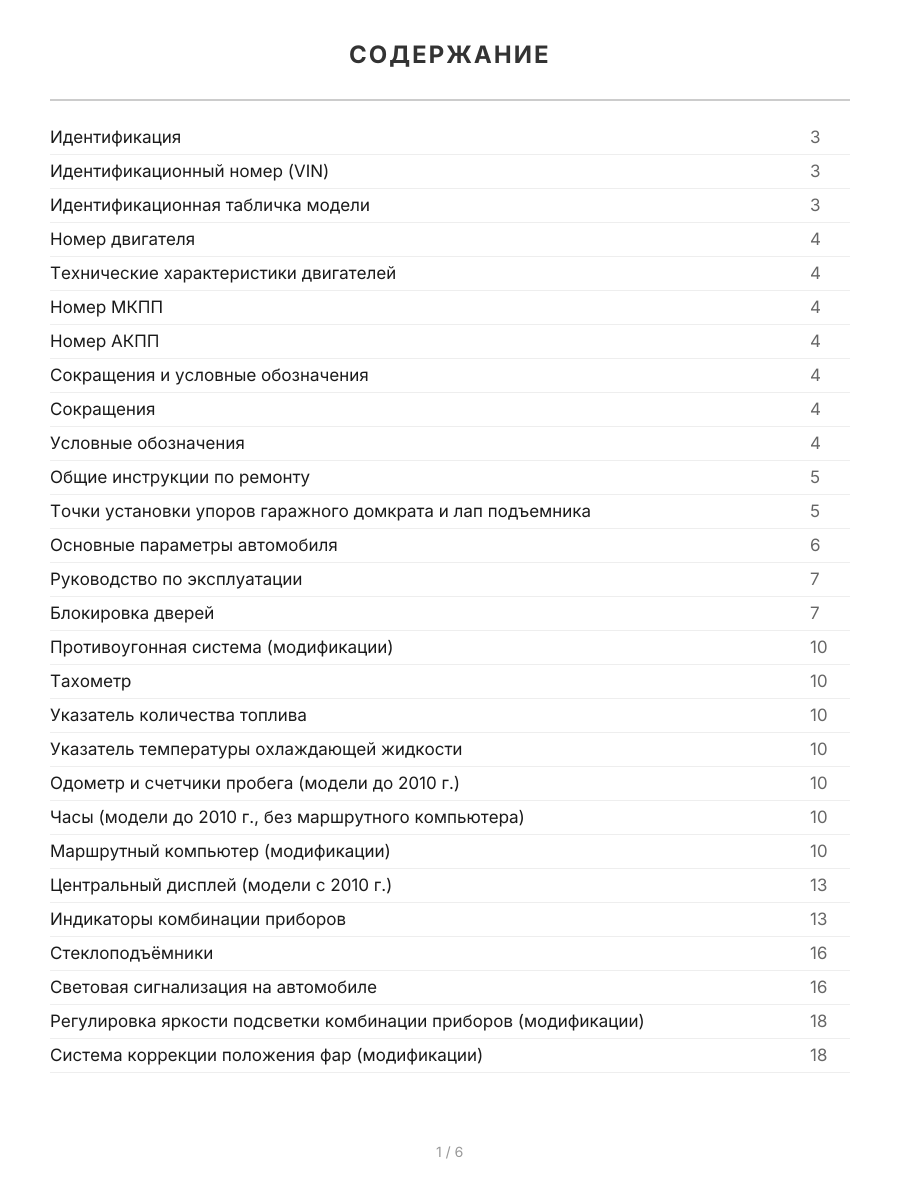

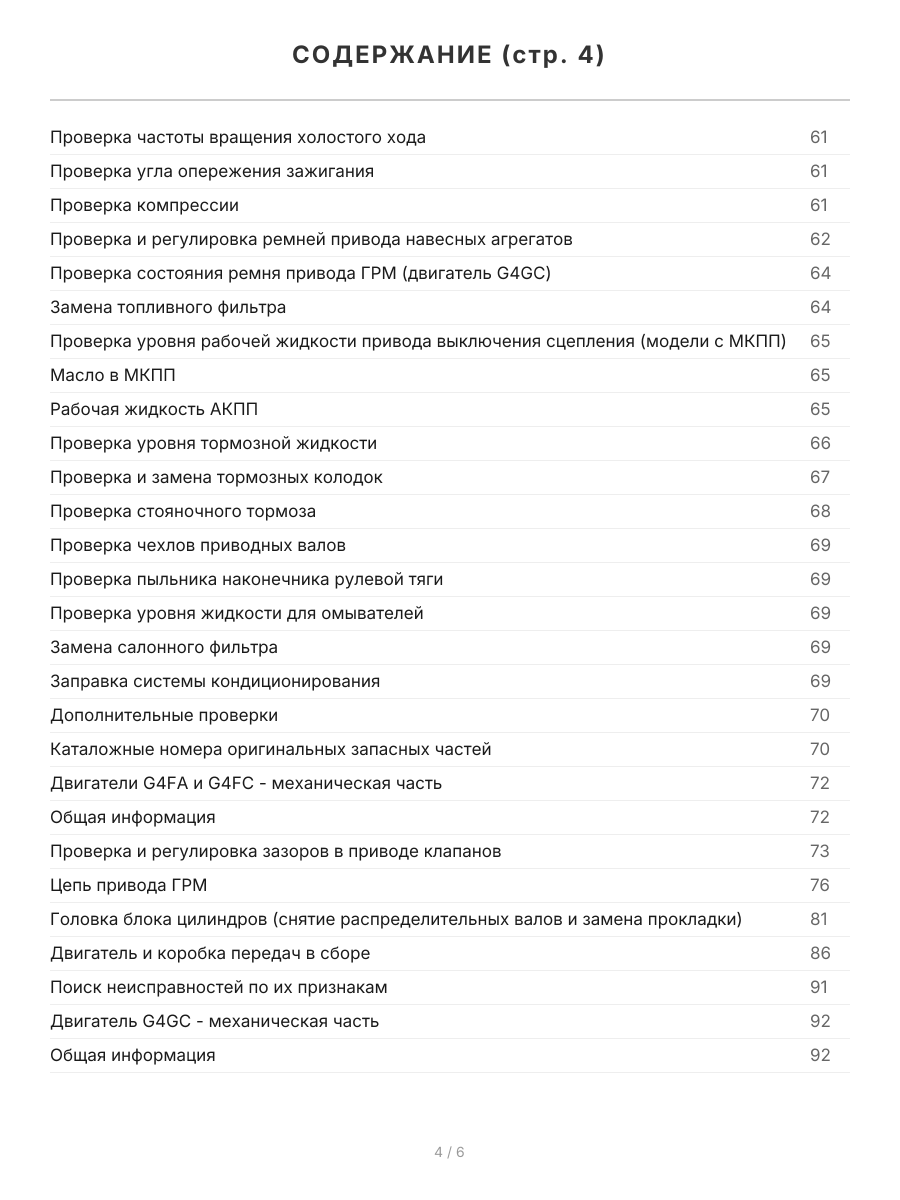

Оглавление
Идентификация 3
Идентификационный номер (VIN) 3
Идентификационная табличка модели 3
Номер двигателя 4
Технические характеристики двигателей 4
Номер МКПП 4
Номер АКПП 4
Сокращения и условные обозначения 4
Сокращения 4
Условные обозначения 4
Общие инструкции по ремонту 5
Точки установки упоров гаражного домкрата и лап подъемника 5
Основные параметры автомобиля 6
Руководство по эксплуатации 7
Блокировка дверей 7
Противоугонная система (модификации) 10
Тахометр 10
Указатель количества топлива 10
Указатель температуры охлаждающей жидкости 10
Одометр и счетчики пробега (модели до 2010 г) 10
Часы (модели до 2010 г, без маршрутного компьютера) 10
Маршрутный компьютер (модификации) 10
Центральный дисплей (модели с 2010 г) 13
Индикаторы комбинации приборов 13
Стеклоподъёмники 16
Световая сигнализация на автомобиле 16
Регулировка яркости подсветки комбинации приборов (модификации) 18
Система коррекции положения фар (модификации) 18
Капот 18
Задняя дверь 18
Лючок заливной горло- вины топливного бака 19
Управление стеклоочистителям и омывателями 19
Регулировка положения рулевого колеса 20
Управление зеркалами 20
Обогреватель стекла задней двери 21
Антиобледенитель щеток стеклоочистителя лобового стекла (модификации) 21
Сиденья 21
Обогреватель передних сидений (модификации) 22
Ремни безопасности 23
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 25
Люк (модификации) 26
Система поддержания скорости (модификации) 27
Управление отопителем и кондиционером 28
Магнитола - основные моменты эксплуатации (модели до 2010 г) 30
Магнитола - основные моменты эксплуатации (модели с 2010 г) 32
Разъемы "AUX" и "USB" для подключения дополнительного аудиоустройства (модификации) 34
Прикуриватель 34
Разъем для подключения дополнительного оборудования 34
Система парковки (модификации) 35
Управление автомобилем с АКПП 35
Управление автомобилем с МКПП 36
Стояночный тормоз 36
Антиблокировочная тормозная система (ABS) 36
Электронная система распределения тормозных усилий (EBD) 36
Система курсовой устойчивости (ESP) (модификации) 37
Система контроля давления в шинах (модификации) 37
Советы по вождению в различных условиях 37
Буксировка автомобиля 38
Буксировка прицепа 39
Система автоматической остановки двигателя (ISG) (модификации) 39
Запуск двигателя 40
Неисправности двигателя во время движения 42
Запасное колесо, домкрат и инструменты 42
Поддомкрачивание автомобиля 42
Замена колеса 43
Замена на "докатку" 44
Рекомендации по выбору шин 44
Проверка давления и состояния шин 45
Замена шин 45
Особенности эксплуатации алюминиевых дисков 45
Замена дисков колес 46
Индикаторы износа накладок тормозных колодок 46
Каталитический нейтрализатор и система выпуска 46
Предохранители 46
Замена ламп 48
Техническое обслуживание 52
Периодичности технического обслуживания 52
Интервалы обслуживания 53
Правила выполнения работ в моторном отсеке 53
Моторное масло и фильтр 55
Охлаждающая жидкость 56
Проверка воздушного фильтра 57
Аккумуляторная батарея 57
Свечи зажигания и высоковольтные провода 59
Проверка частоты вращения холостого хода 61
Проверка угла опережения зажигания 61
Проверка компрессии 61
Проверка и регулировка ремней привода навесных агрегатов 62
Проверка состояния ремня привода ГРМ (двигатель G4GC) 64
Замена топливного фильтра 64
Проверка уровня рабочей жидкости привода выключения сцепления (модели с МКПП) 65
Масло в МКПП 65
Рабочая жидкость АКПП 65
Проверка уровня тормозной жидкости 66
Проверка и замена тормозных колодок 67
Проверка стояночного тормоза 68
Проверка чехлов приводных валов 69
Проверка пыльника наконечника рулевой тяги 69
Проверка уровня жидкости для омывателей 69
Замена салонного фильтра 69
Заправка системы кондиционирования 69
Дополнительные проверки 70
Каталожные номера оригинальных запасных частей 70
Двигатели G4FA и G4FC - механическая часть 72
Общая информация 72
Проверка и регулировка зазоров в приводе клапанов 73
Цепь привода ГРМ 76
Головка блока цилиндров (снятие распределительных валов и замена прокладки) 81
Двигатель и коробка передач в сборе 86
Поиск неисправностей по их признакам 91
Двигатель G4GC - механическая часть 92
Общая информация 92
Проверка и регулировка зазоров в приводе клапанов 93
Замена ремня привода ГРМ 95
Головка блока цилиндров (снятие распределительных валов и замена прокладки) 99
Двигатель и коробка передач в сборе 104
Поиск неисправностей по их признакам 109
Двигатель - общие процедуры ремонта 110
Головка блока цилиндров в сборе 110
Поршень и шатун 115
Коленчатый вал, маховик и пластина привода гидротрансформатора 120
Блок цилиндров 126
Опоры силового агрегата 128
Система охлаждения 129
Общая информация 129
Проверки и регулировки на автомобиле 129
Термостат 130
Трубки и шланги системы охлаждения 131
Насос охлаждающей жидкости 132
Отводящий патрубок системы охлаждения (двигатели G4FA и G4FC) 133
Радиатор и электровентилятор системы охлаждения 134
Система смазки 137
Общая информация 137
Редукционный клапан 137
Датчик аварийного давления масла 137
Корпус масляного насоса (двигатель G4GC) 138
Масляный насос (двигатели G4FA и G4FC) 139
Масляный поддон 140
Система впрыска топлива (MFI) 142
Общие правила при работе с системой управления 142
Диагностика системы впрыска топлива 144
Периодическое обслуживание 170
Проверка компонентов системы впрыска топлива (MFI) 172
Проверка с помощью осциллографа 183
Электронный блок управления двигателем 185
Топливный бак и заливная горловина топливного бака 194
Топливный коллектор 196
Корпус дроссельной заслонки 197
Трос педали акселератора и педаль акселератора 198
Система снижения токсичности 200
Общая информация 200
Система принудительной вентиляции картера 201
Система улавливания паров топлива 202
Поиск неисправностей по их признакам 203
Системы впуска и выпуска 204
Воздушный фильтр 204
Впускной коллектор 205
Выпускной коллектор 207
Трубы системы выпуска и глушитель 209
Система зажигания 210
Общая информация 210
Поиск неисправностей по их признакам 210
Катушки зажигания 210
Система запуска двигателя 212
Таблица технических данных 212
Поиск неисправностей по их признакам 212
Общая информация 212
Проверки и регулировки стартера 212
Стартер 214
Система зарядки 219
Поиск неисправностей по их признакам 219
Общая информация 219
Меры предосторожности при обслуживании 219
Проверка системы 219
Генератор 221
Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 225
Сцепление 226
Поиск неисправностей по их признакам 226
Прокачка гидропривода выключения сцепления 227
Педаль сцепления и главный цилиндр гидропривода выключения сцепления 227
Рабочий цилиндр гидропривода выключения сцепления 229
Кожух сцепления и ведомый диск сцепления 229
Основные технические данные сцепления 230
Механическая коробка передач 231
Проверка и замена масла в МКПП 231
Проверка выключателя фонарей заднего хода 231
Проверка датчика нейтрального положения (М5СF1-1) 231
Замена сальника приводного вала 231
Коробка передач в сборе 231
Механизм переключения передач 235
Поиск неисправностей по их признакам 236
Автоматическая коробка передач (A4CF1 и A4CF2) 237
Общее описание 237
Предварительные проверки 237
Диагностика КПП 238
Проверка механических систем АКПП 243
Блок электромагнитных клапанов 246
Электромагнитный клапан "VFS" 246
Датчик частоты вращения входного вала коробки передач 247
Датчик частоты вращения выходного вала коробки передач 247
Датчик температуры рабочей жидкости АКПП 247
Выключатель запрещения запуска 248
Селектор АКПП 248
Коробка передач в сборе 249
Приводные валы 252
Подвеска 253
Предварительные проверки 253
Проверка и регулировка углов установки передних колес 253
Проверка и регулировка углов установки задних колес 253
Передняя подвеска 254
Ступица переднего колеса 254
Стойка передней подвески 255
Нижний рычаг 257
Стабилизатор поперечной устойчивости 257
Задняя подвеска 258
Ступица заднего колеса 258
Амортизатор 260
Верхний рычаг 260
Нижний рычаг 260
Рычаг регулировки схождения 260
Продольный рычаг 261
Стабилизатор поперечной устойчивости 261
Система контроля давления в шинах 262
Описание системы 262
Замена приемника системы контроля давления в шинах 262
Замена инициатора системы контроля давления в шинах 263
Датчик давления в шине 263
Диагностика 263
Основные технические данные подвески 266
Рулевое управление 267
Технические операции на автомобиле 267
Рулевая колонка 267
Рулевой механизм в сборе 269
Электроусилитель рулевого управления (EPS) 270
Основные технические данные рулевого управления 271
Тормозная система 272
Проверки и регулировки 272
Поиск неисправностей по их признакам 272
Главный тормозной цилиндр 275
Вакуумный усилитель тормозов 276
Магистрали тормозной системы 277
Педаль тормоза 277
Передний дисковый тормозной механизм 278
Задний дисковый тормозной механизм 280
Стояночный тормоз 282
Проверки и регулировки 282
Рычаг стояночного тормоза 282
Механизм стояночного тормоза 282
Антиблокировочная система тормозов (ABS) и электронная система распределения тормозных усилий (EBD) 284
Общая информация 284
Поиск неисправностей 284
Блок управления ABS 289
Датчики частоты вращения колёс 289
Система курсовой устойчивости (ESP) 290
Общая информация 290
Поиск неисправностей 290
Компоненты системы ESP 294
Кузов 295
Поиск неисправностей по их признакам 295
Капот 296
Подкрылки 297
Задняя дверь 297
Лючок заливной горловины топливного бака 298
Передняя дверь 298
Задняя боковая дверь 300
Люк 301
Боковое и внутреннее зеркала заднего вида 303
Центральная консоль 304
Панель приборов 305
Отделка крыши 308
Отделка салона 308
Отделка багажного отделения 308
Лобовое стекло 309
Бамперы 311
Сиденья 313
Ремни безопасности 314
Отопитель, кондиционер и система вентиляции 315
Меры безопасности и особенности технического обслуживания и ремонта 315
Поиск неисправностей 316
Основные проверки и регулировки 317
Компрессор 319
Конденсатор 321
Выключатель по давлению хладагента 321
Трубопроводы системы кондиционирования 322
Датчик температуры воздуха за испарителем 322
Датчик влажности и датчик температуры воздуха в салоне автомобиля 322
Датчик солнечного света 323
Датчик температуры охлаждающей жидкости в отопителе 323
Датчик температуры наружного воздуха 323
Блок отопителя 324
Блок электровентилятора отопителя 325
Сервоприводы заслонок блока отопителя 326
Кондиционер с ручным управлением 327
Кондиционер с автоматическим управлением 328
Система безопасности (SRS) 332
Общая информация 332
Меры безопасности при эксплуатации и при проведении ремонтных работ 332
Поиск неисправностей 333
Электронный блок управления SRS 338
Модуль подушки безопасности водителя и спиральный провод 338
Модуль подушки безопасности пассажира 339
Модуль боковой подушки безопасности 339
Модуль шторки безопасности 339
Ремень безопасности с преднатяжителем 340
Датчики лобового удара 340
Датчики бокового удара 340
Электрооборудование кузова 341
Поиск неисправностей по их признакам 341
Аудиосистема 345
Подрулевой комбинированный переключатель 350
Звуковой сигнал 353
Система дистанционного управления замками дверей и штатная противоугонная система 353
Система управления электрооборудованием кузова 358
Монтажные блоки 370
Индикаторы и указатели 374
Маршрутный компьютер 379
Центральный замок 380
Боковые зеркала заднего вида с электроприводом 380
Стеклоподъемники с электроприводом 382
Подогреватель щеток очистителя лобового стекла 384
Обогреватель стекла задней двери 385
Очиститель и омыватель лобового стекла 387
Очиститель и омыватель стекла задней двери 389
Система автоматического затемнения зеркала заднего вида 390
Подогреватели передних сидений 391
Люк крыши с электроприводом 392
Система освещения 393
Система автоматического включения наружного освещения 398
Система освещения в дневное время (DRL) 399
Система коррекции направления положения света фар 399
Система иммобилайзера 400
Система парковки 403
Система поддержания скорости 406
Замок зажигания 407
Схемы электрооборудования 408
Пояснения к схемам электрооборудования 408
Монтажные блоки 409
Схемы электрооборудования (модели до 2010 г) 410
Система электропитания 410
Цепи соединения с массой 412
Цепи блока предохранителей в салоне 414
Цепи диагностических и сервисных разъемов 417
Система зарядки 418
Система запуска 419
Система управления двигателем (двигатель G4FC) 419
Система управления двигателем (двигатель G4GC) 421
Система управления электровентиляторами 423
Система управления АКПП (двигатель G4FC) 423
Система управления АКПП (двигатель G4GC) 424
Система блокировки селектора 425
Система управления электрооборудованием кузова (BCM) 426
Индикаторы и указатели 427
Маршрутный компьютер 429
Фары 429
Система коррекции положения направления света фар 430
Передние габариты, задние габариты и подсветка номерного знака 430
Противотуманные фары и противотуманные фонари 431
Указатели поворота и аварийная сигнализация 431
Фонари заднего хода 432
Стоп-сигналы 433
Освещение салона и багажного отделения 434
Лампы подсветки 435
Система наружного освещения в дневное время (DRL) 436
Очиститель и омыватель лобового стекла 437
Очиститель и омыватель стекла задней двери 438
Стеклоподъемники с электроприводом 438
Люк крыши с электроприводом 441
Электрохромное зеркало заднего вида 442
Боковые зеркала заднего вида с электроприводом 442
Система складывания боковых зеркал заднего вида 443
Система обогрева лобового стекла 443
Обогреватель стекла задней двери и обогреватели боковых зеркал заднего вида 444
Подогреватели передних сидений 444
Система управления вентилятором отопителя и кондиционером (кондиционер с ручным управлением) 445
Система управления вентилятором отопителя и кондиционером (кондиционер с автоматическим управлением) 445
Центральный замок 447
Система дистанционного управления замками дверей и противоугонная система 448
Система электроусилителя рулевого управления (EPS) 449
Система определения скорости автомобиля 450
Система поддержания постоянной скорости 451
Антиблокировочная система тормозов (ABS) 451
Система курсовой устойчивости (ESP), антиблокировочная система тормозов (ABS) и противобуксовочная система (TCL) 452
Система контроля за давлением в шинах (TPMS) 454
Система пассивной безопасности (SRS) 454
Система управления иммобилайзером 455
Система парковки 456
Аудиосистема 456
Блок центральной панели 458
Прикуриватель и разъемы для подключения дополнительного оборудования 459
Звуковой сигнал 459
Разъемы проводки электрооборудования (модели до 2010 г) 460
Схемы электрооборудования (модели с 2010 г) 462
Система электропитания 462
Цепи соединения с массой 464
Цепи блока предохранителей в салоне 467
Цепи диагностических и сервисных разъемов 470
Система зарядки 471
Система запуска 473
Система управления электровентиляторами 474
Система блокировки селектора АКПП и ключа замка зажигания 474
Индикаторы и указатели 475
Маршрутный компьютер 477
Фары 478
Система коррекции положения направления света фар 478
Передние габариты, задние габариты и подсветка номерного знака 479
Противотуманные фары и противотуманные фонари 480
Указатели поворота и аварийная сигнализация 480
Фонари заднего хода 481
Стоп-сигналы 482
Освещение салона и багажного отделения 483
Лампы подсветки 484
Система автоматического включения наружного освещения 486
Система наружного освещения в дневное время (DRL) 487
Очиститель и омыватель лобового стекла 437
Очиститель и омыватель стекла задней двери 488
Стеклоподъемники с электроприводом 489
Люк крыши с электроприводом 491
Система автоматического затемнения зеркала заднего вида 492
Боковые зеркала заднего вида с электроприводом 492
Система складывания боковых зеркал заднего вида с электроприводом 493
Система обогрева лобового стекла 493
Обогреватель стекла задней двери и обогреватели боковых зеркал заднего вида 494
Подогреватели передних сидений 494
Центральный замок 495
Система дистанционного управления замками дверей и противоугонная система 496
Система определения скорости автомобиля 496
Система поддержания постоянной скорости 497
Система контроля за давлением в шинах (TPMS) 497
Система управления иммобилайзером 498
Система парковки 498
Аудиосистема 499
Блок центральной панели 501
Разъемы проводки электрооборудования (модели с 2010 г) 502
Расположение разъёмов проводки электрооборудования автомобиля (модели с 2010 г) 504
513
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
16 (Модели с 2010 г с МКПП) Индикатор необходимости переключения передачи 2 Индикатор антиблокировочной системы тормозов (ABS) 17 SET (Модификации) Индикаторы системы поддержания скорости 3 Индикатор зарядки аккумуляторной батареи 18 (Модели с 2010 г) Индикаторы режима ограничения скорости 4 Индикатор низкого давления моторного масла 19 (Модификации) Индикатор иммобилайзера 5 Индикатор "проверь двигатель" (CHECK ENGINE) 20 Индикатор низкого уровня топлива 6 Индикатор непристегнутого ремня безопасности водителя 21 (Модификации) Индикатор низкого уровня жидкости в бачке омывателя 7 Индикатор открытой или неплотно закрытой боковой двери 22 ESP (Модификации) Индикатор срабатывания системы курсовой устойчивости 8 Индикатор открытой или неплотно закрытой задней двери ESP OFF (Модификации) Индикатор отключения системы курсовой устойчивости 9 Индикатор включения ближнего или дальнего света фар 23 AIR BAG Индикатор системы подушек безопасности (SRS) 10 Индикаторы указателей поворота 24 (Модификации) Индикатор отключения подушек безопасности переднего пассажира 11 (Модификации) Индикатор включения противотуманных фар 25 (Модификации) Индикатор низкого давления в шинах 12 (Модификации) Индикатор включения противотуманного фонаря 26 TPMS (Модели до 2010 г) Индикатор неисправности системы контроля давления в шинах 13 (Модели с 2010 г) Индикатор включения габаритов 27 AUTO STOP (Некоторые модели с 2010 г) Индикатор работы системы автоматического выключения двигателя 14 EPS (Модификации) Индикатор неисправности электроусилителя рулевого управления 28 Звук сигнал (Модификации) Звуковая сигнализация на автомобиле 15 (Модели с АКПП) Индикаторы положения селектора АКПП Пример текста из раздела " Руководство по эксплуатации ":
Система курсовой устойчивости (ESP) (модификации) Внимание: если используются шины различного размера, конструкции и нагрузочной способности (например, "докатка"), то убедитесь, что система курсовой устойчивости отключена с помощью выключателя 1 Система курсовой устойчивости улучшает устойчивость автомобиля, когда боковое скольжение может привести к ее потере (например, при резком повороте рулевого колеса для объезда препятствия), регулируя выходную мощность двигателя и действие тормозов всех колес для подавления бокового скольжения Внимание: возможности системы по сохранению курсовой устойчивости ограничены, поэтому во избежание возникновения аварийных ситуаций ведите автомобиль аккуратно с учетом дорожных условий 2 При повороте ключа в замке зажигания в положение "ON" или "START", на комбинации приборов на три секунды загораются индикатор срабатывания системы курсовой устойчивости и индикатор отключения системы ESP Если индикаторы не загораются или не гаснут после трех секунд, то, возможно, система ESP неисправна Модели до 2010 г Модели с 2010 г 3 Если во время движения автомобиля начал мигать индикатор срабатывания системы ESP, то система курсовой устойчивости функционирует, предотвращая проскальзывание колес В этом случае рекомендуется ослабить нажатие на педаль акселератора и поддерживать умеренную скорость движения 4 При движении автомобиля индикатор отключения системы ESP загорается только при нажатии на выключатель системы курсовой устойчивости (отключение системы), либо при неисправности системы ESР Внимание: Если индикатор ABS или индикатор срабатывания системы курсовой устойчивости вместе с индикатором отключения системы ESP загораются при движении автомобиля и не гаснут, то остановите автомобиль и заглушите двигатель Если индикаторы горят даже после запуска двигателя, то, возможно, система курсовой устойчивости неисправна и необходимо выполнить диагностику Никогда не выключайте систему курсовой устойчивости во время срабатывания системы (мигания индикатора), так как это может привести к потере контроля над автомобилем Примечание: когда зажигание выключено, то после запуска двигателя система курсовой устойчивости будет включена автоматически, даже если она была отключена с помощью выключателя Система контроля давления в шинах (модификации) В ниппель каждого колеса встроен датчик давления, который постоянно измеряет давление в шине и посылает соответствующий сигнал на приемник системы контроля давления в шинах Состояние системы отображается при помощи индикаторов на комбинации приборов и ЖК-дисплее маршрутного компьютера 1 индикатор низкого давления в шинах, 2 индикация расположения шины с низким давлением, 3 индикатор неисправности системы контроля давления в шинах (модификации) 1 Если на комбинации приборов загорелся индикатор низкого давления в шинах, это свидетельствует о падении давления или проколе в одной из шин На ЖК-дисплее маршрутного компьютера появится индикация расположения шины с низким давлением В данном случае необходимо, избегая резкого торможения, остановиться и довести давление в шине до нормы или заменить проколотое колесо (см раздел "Замена колеса") После восстановления давления или замены колеса индикаторы погаснут через несколько секунд Примечание: Езда на автомобиле с низким давлением в шинах может привести к разрушению шины, увеличению расхода топлива и ухудшению управляемости В случае прокола шины не используйте для ремонта шины герметик, так как он может повредить датчик давления Система контроля давления в шинах не заменяет водителя, поэтому регулярно проводите проверку состояния и давления в шинах Рекомендованные значения давления в шинах в соответствии с размерностью шин указаны на табличке, расположенной на стойке двери водителя Индикатор низкого давления в шинах может не загореться при спущенной шине или наоборот, загореться при нормальном давлении в шинах при следующих условиях: Если автомобиль находится в сильном электромагнитном поле Если радиоприемник работает на частоте, близкой к частоте сигналов датчиков давления Если автомобиль сильно заснежен, либо колеса находятся в глубоком снегу, либо ниппель шины покрыт льдом или снегом Если установленные шины не снабжены датчиками давления Если на автомобиль установлены шипованные шины, шины с цепями противоскольжения Если разрядился элемент питания датчика давления Если Вы используете запасное колесо, которое не оснащено датчиком давления 2 В случае неисправности системы контроля давления в шинах на комбинации приборов загорается индикатор "TPMS" Примечание: на некоторых моделях индикатор TPMS отсутствует Признаком неисправности системы контроля давления в шинах в данном случае будет мигание индикатора низкого давления в шинах в течение минуты Советы по вождению в различных условиях Общие рекомендации Внимание: Перед началом движения убедитесь, что стояночный тормоз полностью отпущен Не держите ногу на педали тормоза во время движения Это может привести к опасному перегреву и излишнему износу тормозных дисков и колодок Пример текста из раздела " Двигатели G4FA и G4FC механическая часть ":
6 При необходимости, снимите крышку маслозаливной горловины двигателя, затем слейте моторное масло 7 Слейте охлаждающую жидкость Отверните сливную пробку радиатора и слейте охлаждающую жидкость Примечание: Для ускорения слива охлаждающей жидкости снимите крышку радиатора Во избежание ожогов не снимайте крышку радиатора или крышку расширительного бачка на горячем двигателе, так как жидкость и пар находятся под давлением 8 Снимите впускной воздушный шланг и воздушный фильтр в сборе а) Отсоедините вентиляционный шланг (В) от впускного воздушного шланга (А) б) Отсоедините впускной воздушный шланг (А) и трос (С) педали акселератора от крышки воздушного фильтра в) Отсоедините разъем (D) электронного блока управления двигателем (модели с МКПП) или разъем электронного блока управления двигателем и АКПП (модели с АКПП) г) Снимите воздушный фильтр (E) в сборе 9 Снимите поддон аккумуляторной батареи и отсоедините передний разъем 10 Снимите верхний и нижний шланги радиатора Примечание: после нанесения установочных меток относительного положения шланга радиатора и хомута, отсоедините шланг радиатора Внимание: после отсоединения шланга радиатора необходимо закрыть пробкой отверстие в шланге, радиаторе и/или патрубке, чтобы не допустить попадания в них пыли или посторонних частиц 11 (Модели с АКПП) Отсоедините шланги (А) охладителя рабочей жидкости АКПП и провод "массы" (В) коробки передач Момент затяжки 10 12 Н ?м 12 (Модели с МКПП) Отсоедините провод "массы" коробки передач Момент затяжки 10 12 Н ?м 13 Отсоедините топливный шланг (А) высокого давления от топливного коллектора и трос (В) педали акселератора от сектора дроссельной заслонки Внимание: перед отсоединением топливного шланга высокого давления от топливного коллектора стравите остаточное давление из топливопроводов высокого давления, чтобы не допустить разбрызгивания топлива (см главу "Система впрыска топлива (MFI)") 14 Отсоедините шланг системы улавливания паров топлива со стороны электромагнитного клапана продувки адсорбера 15 Отсоедините шланги отопителя (A) и вакуумный шланг (B) усилителя тормозов Пример текста из раздела " Двигатель G4GC механическая часть ":
Поиск неисправностей по их признакам Признак неисправности Вероятная причина Устранение Низкая компрессия Прогар прокладки головки блока цилиндров Износ или повреждение поршневых колец Замените прокладку Замените кольца Износ поршня или цилиндра Отремонтируйте или замените поршни и/или блок цилиндров Износ или повреждение седел клапанов Отремонтируйте или замените клапаны и/или седла клапанов Пониженное давление моторного масла Низкий уровень моторного масла в поддоне Неисправность датчика аварийного давления масла Проверьте уровень масла Замените Засорен масляный фильтр Износ шестерен или крышки масляного насоса Замените Замените Пониженная вязкость (разбавление или разжижение) моторного масла Замените масло и найдите причину неисправности Зависание редукционного клапана (в открытом состоянии) Отремонтируйте Повышенный зазор в подшипниках коленчатого вала Замените Повышенное давление моторного масла Зависание редукционного клапана (в закрытом состоянии) Отремонтируйте Повышенная вибрация двигателя Ослабло крепление кронштейнов передней и задней опор двигателя Подтяните Ослабло крепление кронштейна опоры КПП Подтяните Ослабло крепление кронштейна боковой опоры двигателя Подтяните Ослабло крепление поперечной балки или подрамника Неисправность опоры КПП Неисправность боковой опоры двигателя Подтяните Замените Замените Неисправность передней опоры или задней опоры двигателя Замените Шум от клапанов Пониженная вязкость (разбавление или разжижение) моторного масла (или низкое давление масла) Замените масло Износ или повреждение стержня клапана или направляющей втулки клапана Замените Повышенный зазор в приводе клапанов Отрегулируйте зазор Шум от шатунных или Недостаточный расход масла через подшипники Проверьте уровень масла коренных подшипников коленчатого вала Пониженная вязкость (разбавление или разжижение) моторного масла Замените масло и найдите причину неисправности Повышенный зазор в подшипниках Замените Шум от ремня привода ГРМ Неправильное натяжение ремня Неисправность ролика натяжителя ремня или направляющего ролика Отрегулируйте натяжение ремня Замените Низкий уровень охлаждающей жидкости Утечки охлаждающей жидкости 1 Шланги радиатора или отопителя Отремонтируйте или замените детали 2 Неисправность крышки радиатора Установите правильно или замените 3 Корпус термостата 4 Радиатор 5 Насос охлаждающей жидкости Замените прокладку или корпус Замените или отремонтируйте Замените детали Засорение радиатора Посторонние частицы в охлаждающей жидкости Замените охлаждающую жидкость Ненормально высокая температура охлажНеисправность термостата Неисправность крышки радиатора Замените Замените дающей жидкости Затруднен проход охлаждающей жидкости в системе охлаждения Очистите систему охлаждения или замените детали Ослабление или обрыв ремня привода генератора Неисправность насоса охлаждающей жидкости Отрегулируйте натяжение или замените Замените Неисправность датчика температуры охлаждающей жидкости или его проводки Отремонтируйте или замените Неисправность электровентилятора радиатора Низкий уровень охлаждающей жидкости Отремонтируйте или замените Долейте Ненормально низкая Неисправность термостата Замените температура охлаждающей жидкости Неисправность датчика температуры охлаждающей жидкости или его проводки Отремонтируйте или замените Электровентилятор радиатора не включается Неисправны: датчик температуры охлаждающей жидкости, электродвигатель вентилятора радиатора, реле электродвигателя вентилятора радиатора, проводка или предохранитель Отремонтируйте или замените Негерметичность системы выпуска Ослабление крепления в местах соединений Дефект труб системы выпуска или глушителя Подтяните Замените или отремонтируйте Посторонний шум от системы выпуска Прогорание перегородок в глушителе Дефект резинометаллического кронштейна подвеса Замените Замените Труба системы выпуска или глушитель контактируют с кузовом Исправьте Дефект труб системы выпуска или глушителя Отремонтируйте или замените Пример текста из раздела " Система впрыска топлива (MFI) ":
2 Проверьте исправность клапана крышки и состояние крышки заливной горловины топливного бака (см главу "Система снижения токсичности") 3 Проверка топливного бака а) Проверьте топливный бак и его крепление на отсутствие деформации или трещин б) Проверьте топливный бак на отсутствие пыли или посторонних частиц внутри Примечание: если внутренняя часть топливного бака нуждается в очистке, то используйте нейтральное моющее средство в) Проверьте топливный фильтр насоса в баке на отсутствие повреждения или засорения (необходимо снятие узла топливного насоса в сборе, см раздел "Периодическое обслуживание") Топливный коллектор Снятие (двигатели G4FA и G4FC) 1 Стравите остаточное давление из топливопровода высокого давления, чтобы не допустить разбрызгивания топлива (см соответствующую процедуру в разделе "Периодическое обслуживание") 2 Отверните болты крепления и снимите декоративную (А) и центральную (В) крышки двигателя Момент затяжки8 12 Н ?м 3 Для облегчения доступа к деталям отсоедините разъем (А) клапана CVVT (электромагнитного клапана управления подачей масла) и отверните болты (В) крепления фиксаторов жгута проводов катушек зажигания 4 Отсоедините разъемы (А) форсунок и снимите кронштейн (В) жгута проводов 5 Отверните гайки крепления и отсоедините топливный шланг высокого давления от топливного коллектора Внимание: вследствие возможного наличия остаточного давления в топливопроводе высокого давления, накройте ветошью место соединения шланга с топливным коллектором для предотвращения разбрызгивания топлива 6 Отверните два болта крепления и снимите топливный коллектор вместе с форсунками Внимание: будьте осторожны, не уроните форсунки при снятии топливного коллектора 7 Снимите фиксатор форсунки и отсоедините форсунку от топливного коллектора А фиксатор, В форсунка Снятие (двигатель G4GC) 1 Стравите остаточное давление из топливопровода высокого давления, чтобы не допустить разбрызгивания топлива (см соответствующую процедуру в разделе "Периодическое обслуживание") 2 Отверните болты крепления и снимите декоративную крышку двигателя Момент затяжки 4 6 Н ?м 3 Отсоедините разъемы топливных форсунок Топливный коллектор (двигатели G4FA и G4FC) 1 топливный коллектор, 2 фиксатор форсунки, 3 форсунка, 4 кольцевая прокладка
