бумажная книга
TOYOTA LITE-ACE / TOWN-ACE / NOAH 2WD и 4WD бензин / дизель 1996-2004 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы
- Артикул
- 1012
- ISBN
- 5888501824
- Модельный ряд
- с 1996 г.в.
- Двигатели бензин
- 1.5; 1.8; 2.0
- Двигатели дизель
- 2.0; 2.2
- Страниц
- 400
- Переплёт
- Мягкий
- Формат
- 205 x 285 мм
- Цветность
- Ч/Б
- Бумага
- Офсетная
- Язык
- Русский
- Иллюстрации
- Схемы
Описание
Японский микроавтобус – это симпатичный, оснащенный по последнему слову техники автотранспорт, вместительный, комфортабельный и надежный. С такой машиной сможет найти общий язык любой автовладелец, а дальнее путешествие станет чем-то большим, чем обыкновенная поездка и принесет массу положительных эмоций я ярких впечатлений, как водителю, так и его пассажирам. В целом автомобиль получился не только прочным и выносливым, но и весьма неприхотливым, хотя грамотный уход ему в любом случае необходим. Продлить срок исправной работы машины и сохранить отличный внешний вид техники поможет нормативная эксплуатация, регулярное техническое обслуживание и своевременный ремонт, если в нем возникнет надобность. О том, как грамотно, быстро и экономно решать любые насущные задачи, связанные с эксплуатацией, техническим обслуживанием, диагностикой и ремонтом микроавтобуса расскажет новое руководство по ремонту Toyota Lite-Ace / Town-Ace / NOAH 2WD & 4WD. В нем собраны исчерпывающие сведения, к которым сможет обратиться водитель в каком-либо спорном случае в гараже или на дороге, а также мастер СТО или автосервиса, желающий знать и уметь больше и находить выход даже из нестандартных ремонтных ситуаций. В книге представлены автомобили данной марки, выпускаемые с 1996 по 2004 годы и оборудованные бензиновыми 3S-FE (2,0 литра), 5К (1,5 литра), 7K, 7K-E (1,8 литра) и дизельными 2С (2,0 литра), 3C-T, 3C-E, 3C-TE (2,2 литра) двигателями.
Предлагаемое руководство по ремонту Тойота Лайт-Эйс / Таун-Эйс / Ноах не оставит равнодушным ни одного ответственного автолюбителя, поскольку представляет собой полноценное справочное издание, которое будет интересно и полезно как искушенному специалисту, так и начинающему водителю. Основной текст книги дополнен отличными рисунками, на которых наглядно и подробно, с необходимыми комментариями даны все положения основного текста. Логичная компоновка всего содержания, удобная система для поиска нужных данных и высокая информативность книги лишний раз отвечают на вопрос, почему известное издательство «Легион-Автодата» в течение многих лет является одним из признанных лидеров на постоянно растущем рынке автолитературы. В мануале читатель отыщет не только базовые, необходимые каждому сведения, но и дополнительную информацию, подобранную авторами по критериям точности, актуальности и научности. Например, указаны все меры предосторожности, необходимые в процессе работы с машиной. В книге также имеется подробный анализ конструкции указанного микроавтобуса с указанием расположения, функционала, технических данных, составных частей (если есть), приемов управления всеми агрегатами, узлами, системами и приборами автомобиля. Продолжением этой главы служит отдельно вынесенная полная инструкция по эксплуатации Toyota Lite-Ace / Town-Ace / NOAH 2WD & 4WD, с которой Вы уже не допустите никаких грубых ошибок, сидя за рулем своего железного партнера. Как известно, техническое обслуживание машины необходимо для гарантии безопасности всех участников дорожного движения. В книге приведены этапы всех профилактических осмотров и процедур в рамках регламентируемого ТО, указана периодичность этих работ, имеется список нужных инструментов и материалов. Работа с электрооборудованием микроавтобуса требует от исполнителя внимательности и определенного запаса прикладных знаний, но в любом случае необходимо учитывать электросхемы Toyota Lite-Ace / Town-Ace / NOAH 2WD & 4WD для всех вариантов комплектации, которые есть в пособии.
В мануале есть целый обширный раздел, в котором точно и наглядно приводятся поэтапные ремонтные действия в случае различных проблем с двигателем, коробкой передач, тормозами (включая ABS), рулевым управлением, подвеской, а также кузовом, шинами и колесами, фарами и всеми другими важными элементами микроавтобуса. Грамотно установить источник поломки, совершить починку, а также сборку-разборку, замену, смазку, регулировку всех составляющих Тойоты в большинстве случаев сможет даже тот, кто только начинает осваивать основы ремонтного дела. Например, любитель на базе гаража или сразу на дороге, если ремонт понадобился во время путешествия, имея под рукой это пособие, сможет продолжить свой путь, не растрачивая лишнее время и деньги на обращение за помощью в автосервис.
Предлагаемое руководство по ремонту Тойота Лайт-Эйс / Таун-Эйс / Ноах не оставит равнодушным ни одного ответственного автолюбителя, поскольку представляет собой полноценное справочное издание, которое будет интересно и полезно как искушенному специалисту, так и начинающему водителю. Основной текст книги дополнен отличными рисунками, на которых наглядно и подробно, с необходимыми комментариями даны все положения основного текста. Логичная компоновка всего содержания, удобная система для поиска нужных данных и высокая информативность книги лишний раз отвечают на вопрос, почему известное издательство «Легион-Автодата» в течение многих лет является одним из признанных лидеров на постоянно растущем рынке автолитературы. В мануале читатель отыщет не только базовые, необходимые каждому сведения, но и дополнительную информацию, подобранную авторами по критериям точности, актуальности и научности. Например, указаны все меры предосторожности, необходимые в процессе работы с машиной. В книге также имеется подробный анализ конструкции указанного микроавтобуса с указанием расположения, функционала, технических данных, составных частей (если есть), приемов управления всеми агрегатами, узлами, системами и приборами автомобиля. Продолжением этой главы служит отдельно вынесенная полная инструкция по эксплуатации Toyota Lite-Ace / Town-Ace / NOAH 2WD & 4WD, с которой Вы уже не допустите никаких грубых ошибок, сидя за рулем своего железного партнера. Как известно, техническое обслуживание машины необходимо для гарантии безопасности всех участников дорожного движения. В книге приведены этапы всех профилактических осмотров и процедур в рамках регламентируемого ТО, указана периодичность этих работ, имеется список нужных инструментов и материалов. Работа с электрооборудованием микроавтобуса требует от исполнителя внимательности и определенного запаса прикладных знаний, но в любом случае необходимо учитывать электросхемы Toyota Lite-Ace / Town-Ace / NOAH 2WD & 4WD для всех вариантов комплектации, которые есть в пособии.
В мануале есть целый обширный раздел, в котором точно и наглядно приводятся поэтапные ремонтные действия в случае различных проблем с двигателем, коробкой передач, тормозами (включая ABS), рулевым управлением, подвеской, а также кузовом, шинами и колесами, фарами и всеми другими важными элементами микроавтобуса. Грамотно установить источник поломки, совершить починку, а также сборку-разборку, замену, смазку, регулировку всех составляющих Тойоты в большинстве случаев сможет даже тот, кто только начинает осваивать основы ремонтного дела. Например, любитель на базе гаража или сразу на дороге, если ремонт понадобился во время путешествия, имея под рукой это пособие, сможет продолжить свой путь, не растрачивая лишнее время и деньги на обращение за помощью в автосервис.
Видео издательства
Это общий ролик издательства — собственного видео по этой книге пока нет. Зато можно увидеть, как они подают и оформляют свои мануалы.
Оглавление
| Сокращения и условные обозначения | 3 |
| Идентификация | 3 |
| Общие инструкции по ремонту | 5 |
| Точки установки гаражного домкрата и лап подъемника | 6 |

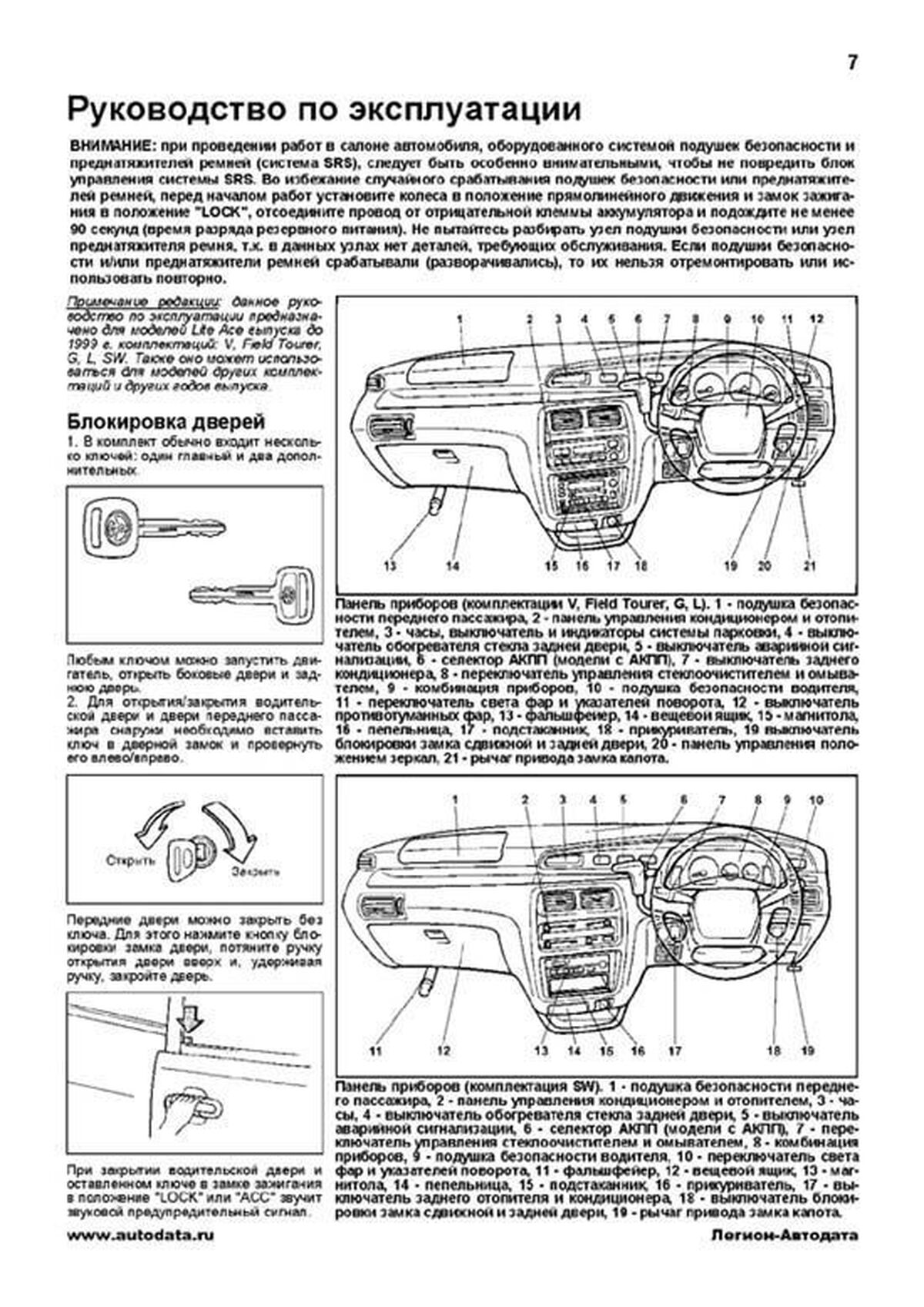

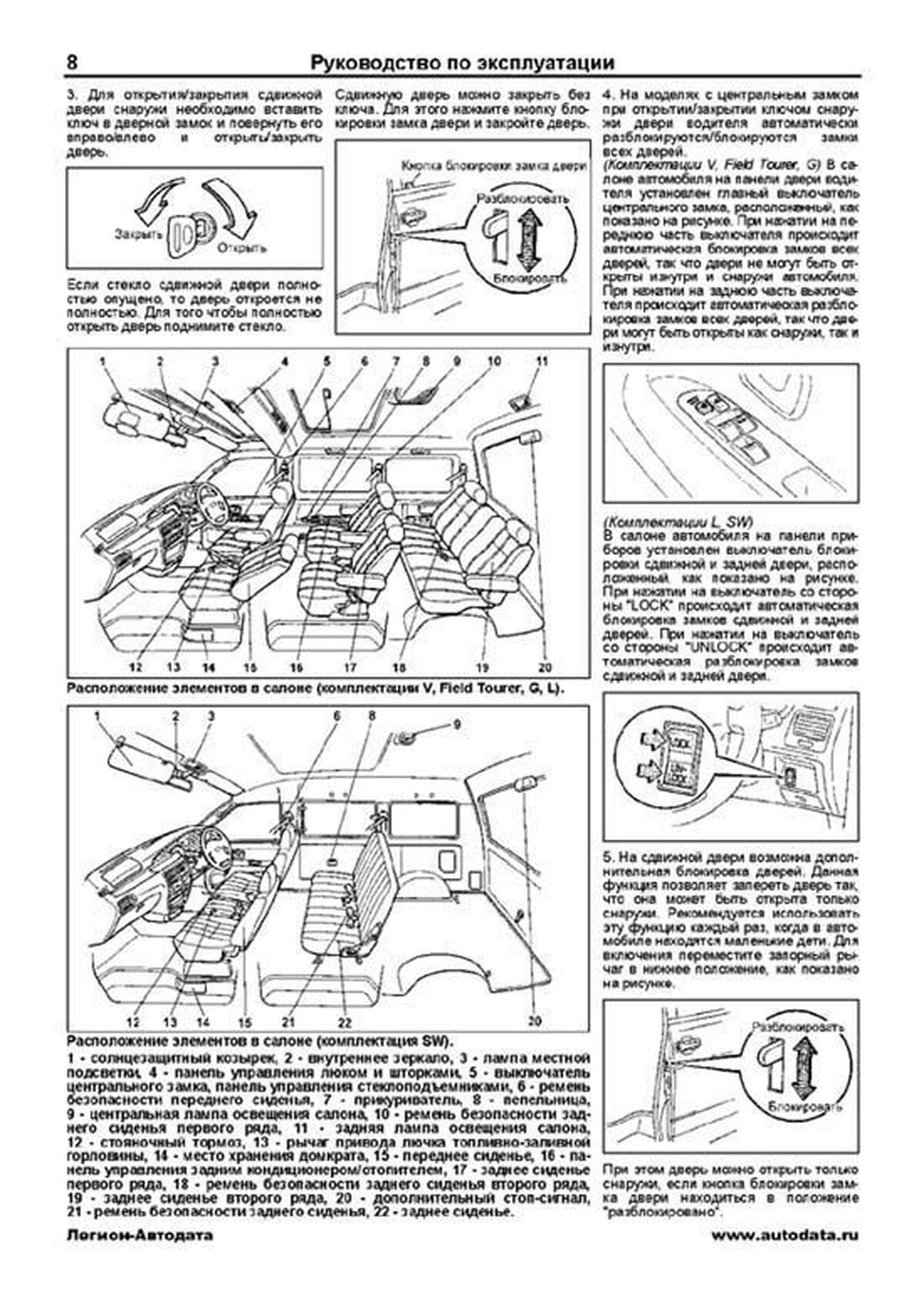

| Руководство по эксплуатации | 7 |
| Блокировка дверей | 7 |
| Сдвижная дверь | 9 |
| Одометр и счетчик пробега | 9 |
| Тахометр | 9 |
| Указатель температуры охлаждающей жидкости | 9 |
| Указатель уровня топлива | 10 |
| Индикаторы комбинации приборов | 10 |
| Часы | 11 |
| Стеклоподъемники | 11 |
| Фиксатор бокового стекла | 11 |
| Световая сигнализация на автомобиле | 12 |
| Фальшфейер | 12 |
| Капот и задняя дверь | 12 |
| Лючок топливно-заливной горловины | 13 |
| Переключатель управления стеклоочистителем и омыва-телем | 13 |
| Регулировка положения рулевого колеса | 13 |
| Управление зеркалами | 13 |
| Сиденья | 13 |
| Ремни безопасности | 15 |
| Меры предосторожности при эксплуатации автомобилей оборудованных системой (SRS) | 16 |
| Люк | 17 |
| Управления частотой вращения холостого хода | 17 |
| Управление отопителем и кондиционером | 17 |
| Магнитола - основные моменты эксплуатации | 20 |
| Дополнительный вещевой ящик (под сидением) | 21 |
| Управление шторками | 21 |
| Перегородка (модели для холодного климата) | 22 |
| Система парковки | 22 |
| Антиблокировочная тормозная система (ABS) | 22 |
| Управление автомобилем с АКПП | 23 |
| Управление автомобилем с МКПП | 23 |
| Особенности трансмиссии моделей 4WD | 24 |
| Советы по вождению в различных условиях | 24 |
| Буксировка автомобиля | 24 |
| Запуск двигателя | 24 |
| Остановка двигателя (модели с турбонаддувом) | 26 |
| Неисправности двигателя во время движения | 26 |
| Запасное колесо, домкрат и инструменты | 26 |
| Поддомкрачивание автомобиля | 27 |
| Замена колеса | 27 |
| Рекомендации по выбору шин | 28 |
| Проверка давления и состояния шин | 29 |
| Замена шин | 29 |
| Особенности эксплуатации алюминиевых дисков | 29 |
| Замена дисков колес | 29 |
| Индикаторы износа накладок тормозных колодок | 30 |
| Каталитический нейтрализатор и система выпуска | 30 |
| Проверка и замена предохранителей | 30 |
| Замена ламп | 31 |
| Техническое обслуживание и общие процедуры проверки и регулировки | 34 |
| Интервалы обслуживания | 34 |
| Моторное масло и фильтр | 34 |
| Проверка и замена охлаждающей жидкости | 35 |
| Проверка и очистка воздушного фильтра | 36 |
| Проверка состояния аккумуляторной батареи | 36 |
| Проверка ремней привода навесных агрегатов | 36 |
| Проверка ремня привода ГРМ | 37 |
| Особенности технического обслуживания бензиновых двигателей | 38 |
| Особенности технического обслуживания дизельного двигателя | 41 |
| Проверка рабочей жидкости в АКПП | 43 |
| Замена фильтра | 43 |
| Замена рабочей жидкости в АКПП | 43 |
| Проверка и замена масла в МКПП | 44 |
| Проверка и замена масла в раздаточной коробке | 44 |
| Проверка уровня масла в картере редуктора | 44 |
| Проверка уровня рабочей жидкости гидроусилителя рулевого управления | 44 |
| Замена рабочей жидкости усилителя рулевого управления | 45 |
| Проверка уровня жидкости гидропривода сцепления и тормозной системы | 45 |
| Замена тормозных колодок | 45 |
| Каталожные номера запасных частей | 46 |
| Бензиновые двигатели 5K, 7K | 48 |
| Бензиновый двигатель 3S-FE | 53 |

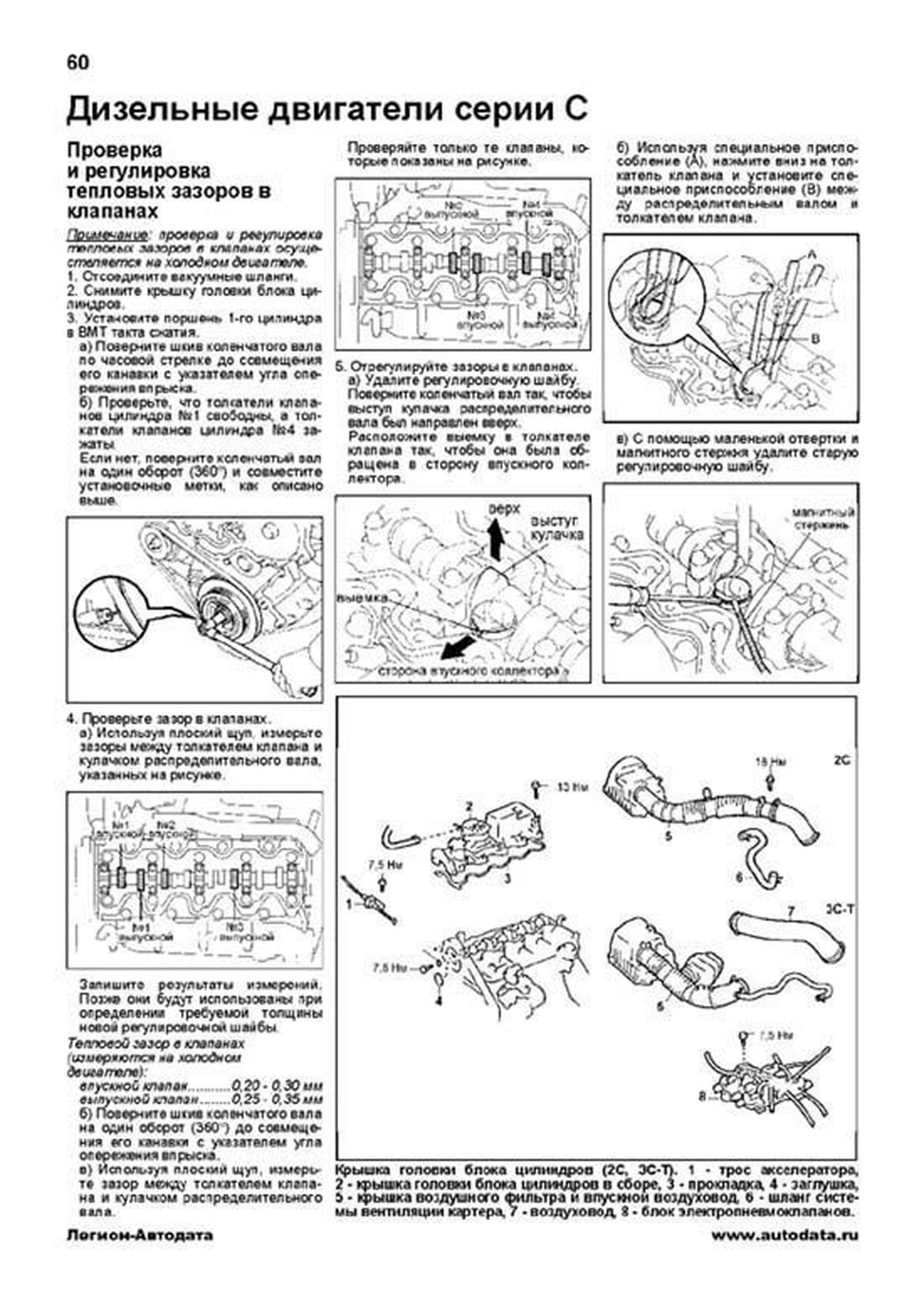

| Дизельные двигатели серии C | 60 |
| Двигатель - общие процедуры ремонта | 68 |
| Система охлаждения | 88 |
| Система смазки | 91 |
| Топливная система дизельных двигателей | 96 |
| Система управления двигателем (2C, 3C-T) | 100 |
| Электронная система управления дизельными двигателями 3C-E, 3C-TE | 106 |
| Система турбонаддува (3C-T, 3C-TE) | 117 |
| Система управления двигателем (5K, 7K) | 120 |
| Система вентиляции картера | 122 |
| Система улавливания паров топлива (7K) | 122 |
| Демпфер дроссельной заслонки (кроме 5K и 7K (C) с МКПП) | 123 |
| Система рециркуляции отработавших газов (EGR) (7K) | 124 |
| Система поддержания состава рабочей смеси (7K (C)) | 126 |
| Система управления составом смеси (7K (C)) | 127 |
| Система отключения подачи топлива на режимах принудительного холостого хода (ЭПХХ) | 128 |
| Система переключения забора воздуха (7K) | 128 |
| Система управления подачей воздуха на горячем двигателе (HIC) | 129 |
| Пневмопривод воздушной заслонки (механизм приоткрывания) (7K) | 129 |
| Пневмопривод воздушной заслонки (механизм открытия) (7K (C)) | 130 |
| Система перепуска воздуха (7K) | 131 |
| Электронный блок управления (5K (C), 7K (C)) | 131 |
| Система топливоподачи с карбюратором | 132 |
| Система впрыска топлива | 141 |
| Описание | 141 |
| Меры предосторожности | 141 |
| Система диагностирования | 143 |
| Диагностические коды неисправностей системы управления двигателем | 145 |
| Выводы электронного блока управления | 148 |
| Топливная система | 154 |
| Форсунки | 156 |
| Система подачи воздуха | 158 |
| Система электронного управления | 160 |
| Система зажигания | 164 |
| Система запуска | 167 |
| Система зарядки | 176 |
| Сцепление | 179 |
| Механическая коробка передач | 183 |
| Автоматическая коробка передач | 188 |
| Общая информация | 188 |
| Предварительные проверки | 188 |
| Диагностика КПП | 189 |
| Система самодиагностики (А44DE, A44DF c 12.1998 г.) | 189 |
| Проверка механических систем КПП | 191 |
| Проверка компонентов электрической системы управления (А44DE, A44DF с 12.1998 г.) | 196 |
| Проверка компонентов электрической системы управления (A42D, A45DL, A44D, A44DL, A45DF и A44DF до 12.1998 г.) | 200 |
| Снятие и установка блока клапанов | 201 |
| Замена сальника карданного вала | 202 |
| Снятие и установка охладителя рабочей жидкости АКПП | 202 |
| Селектор | 202 |
| Проверка гидротрансформатора и пластины привода гидротрансформатора | 205 |
| Снятие и установка коробки передач в сборе | 206 |
| Раздаточная коробка | 207 |
| Карданный вал | 209 |
| Редуктор | 211 |
| Передние приводные валы | 216 |
| Подвеска | 218 |
| Предварительные проверки | 218 |
| Проверка и регулировка углов установки передних колес | 219 |
| Передняя подвеска (модели 2WD) | 224 |
| Торсион | 224 |
| Амортизатор | 225 |
| Верхний рычаг | 225 |
| Нижний рычаг | 226 |
| Растяжка | 227 |
| Нижняя шаровая опора | 227 |
| Стабилизатор поперечной устойчивости | 228 |

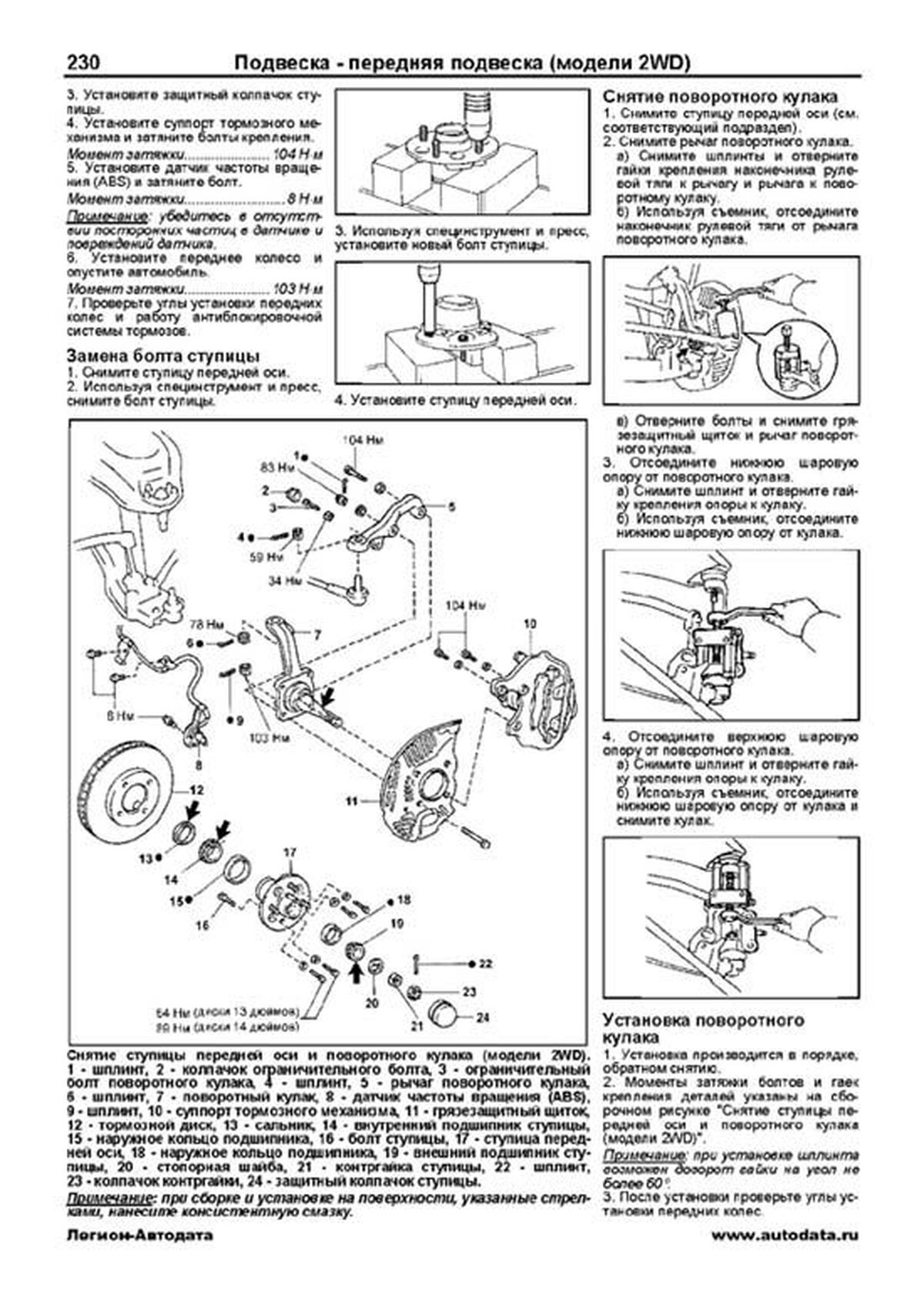

| Ступица передней оси и поворотный кулак | 228 |
| Передняя подвеска (модели 4WD) | 231 |
| Амортизатор | 231 |
| Торсион | 231 |
| Верхний рычаг | 231 |
| Нижний рычаг | 232 |
| Нижняя шаровая опора | 233 |
| Стабилизатор поперечной устойчивости | 233 |
| Ступица передней оси и поворотный кулак | 234 |
| Задняя подвеска | 237 |
| Задняя пружинная подвеска | 237 |
| Амортизатор | 237 |
| Пружина | 237 |
| Рычаги задней подвески и тяга Панара | 237 |
| Стабилизатор поперечной устойчивости (модели c 1999 г. выпуска). | 238 |
| Полуось | 239 |
| Задняя рессорная подвеска | 241 |
| Амортизатор | 241 |
| Листовая рессора | 241 |
| Рулевое управление | 243 |
| Проверка люфта рулевого колеса | 243 |
| Проверка натяжения ремня привода насоса усилителя | 243 |
| Проверка уровня рабочей жидкости | 243 |
| Проверка усилия на рулевом колесе | 243 |
| Проверка системы повышения частоты вращения холостого хода | 243 |
| Проверка давления рабочей жидкости усилителя рулево-го управления | 243 |
| Прокачка системы усилителя рулевого управления | 244 |
| Рулевой механизм | 244 |
| Насос усилителя рулевого управления | 247 |
| Рулевая колонка | 249 |
| Тормозная система | 253 |
| Прокачка тормозной системы | 253 |
| Проверка и регулировка стояночного тормоза | 253 |
| Проверка и регулировка педали тормоза | 253 |
| Проверка толщины накладок тормозных колодок | 254 |
| Педаль тормоза | 254 |
| Главный тормозной цилиндр | 254 |
| Вакуумный усилитель тормозов | 256 |
| Ресивер | 257 |
| Вакуумный насос (дизельные двигатели) | 257 |

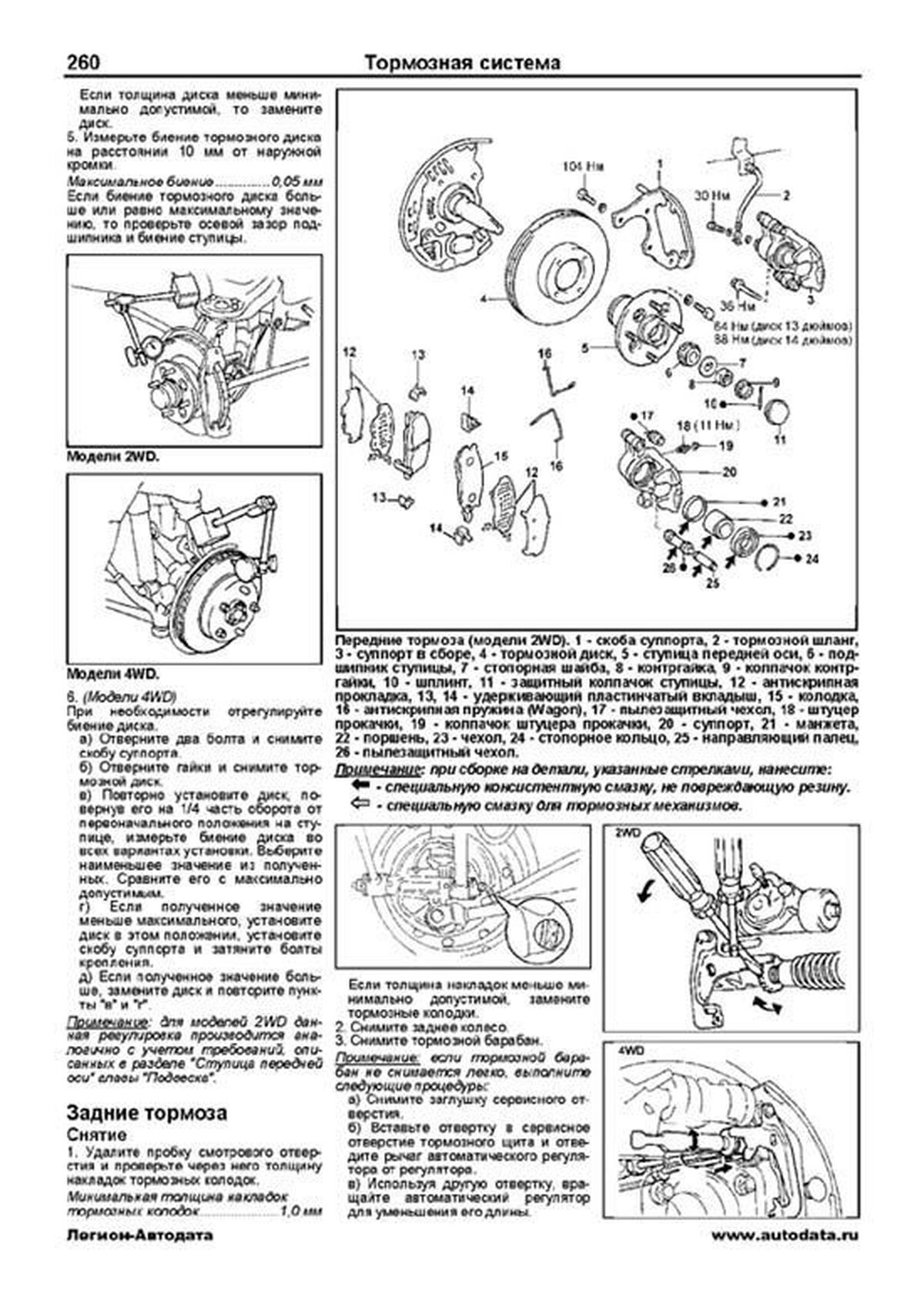

| Передние тормоза | 259 |
| Задние тормоза | 260 |
| Стояночный тормоз | 263 |
| Регулятор давления (P - valve) | 266 |
| Клапан перераспределения тормозных усилий в зависимости от нагрузки на заднюю ось | 266 |
| Антиблокировочная система тормозов (ABS) | 268 |

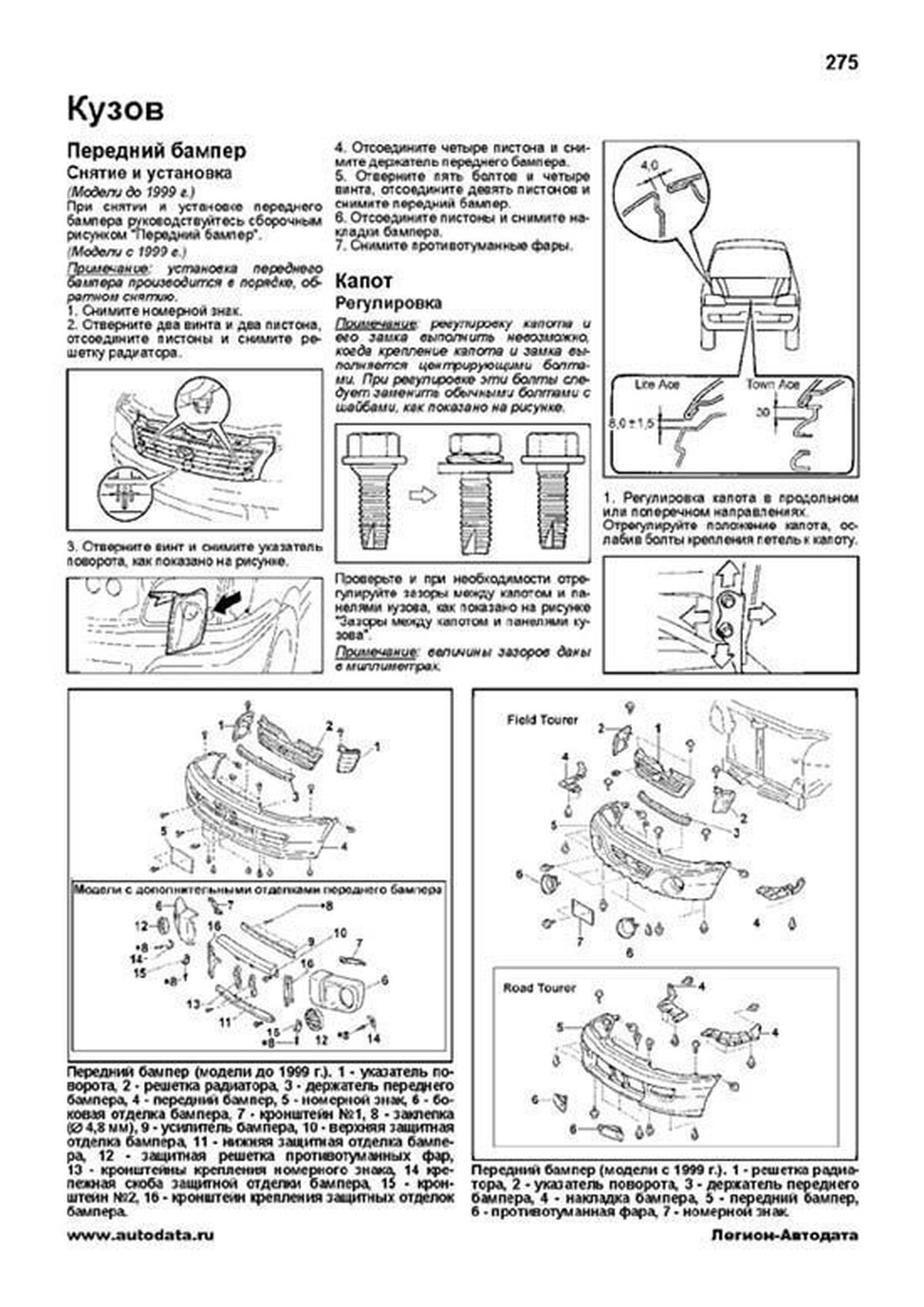

| Кузов | 276 |
| Передний бампер | 276 |
| Капот | 276 |
| Задний бампер | 277 |
| Боковые двери | 277 |
| Задняя дверь | 281 |
| Лобовое стекло | 283 |
| Боковые стекла | 284 |
| Стекло задней двери | 285 |
| Передний люк | 287 |
| Задний люк | 287 |
| Панель приборов | 288 |
| Кондиционер, отопление и вентиляция | 293 |
| Меры безопасности при работе с хладагентом | 293 |
| Вакуумирование, зарядка и проверка системы | 294 |
| Проверка количества хладагента | 295 |
| Линии охлаждения | 296 |
| Панель управления кондиционером и отопителем | 296 |
| Передние блоки отопителя, кондиционера и вентилятора | 298 |
| Задний блок отопителя и кондиционера | 299 |
| Компрессор | 299 |
| Проверка электрических элементов | 300 |
| Система безопасности (SRS) | 313 |
| Меры предосторожности при эксплуатации и проведении ремонтных работ | 313 |
| Диагностика системы SRS | 314 |
| Снятие и установка подушки безопасности водителя | 315 |
| Снятие и установка подушки безопасности переднего пассажира | 316 |
| Спиральный провод | 316 |
| Передний датчик SRS (с 12.1998 г.) | 316 |
| Блок управления SRS | 316 |
| Преднатяжители ремней безопасности (с 12.1998 г.) | 316 |
| Передние датчики SRS (с 12.1998 г.) | 316 |
| Жгут проводов | 318 |
| Электрооборудование кузова | 319 |
| Общая информация | 319 |
| Комбинация приборов (с 10.1996 г.) | 329 |
| Комбинация приборов (с 12.1998 г.) | 334 |
| Обогреватель стекла задней двери | 337 |
| Фары и габариты (с 10.1996 г.) | 338 |
| Фары и габариты (с 10.1998 г.) | 340 |
| Стеклоочистители и стеклоомыватели | 342 |
| Электрические стеклоподъемники | 344 |
| Центральный замок | 348 |
| Система дистанционного управления центральным замком (с 12.1998 г., кроме Truck) | 350 |
| Система облегчения закрытия сдвижной двери ("Easy Close") (кроме Truck) | 352 |
| Привод сдвижной двери (с 12.1998 г.) (кроме Truck) | 353 |
| Электропривод сдвижного люка (кроме Truck) | 358 |
| Электропривод шторок (кроме Truck) | 358 |
| Электропривод зеркал (кроме Truck) | 359 |
| Система предупреждения об оставленном ключе в замке зажигания | 360 |
| Система парковки (кроме Truck) | 360 |
| Замок зажигания | 361 |
| Часы (с 10.1996 г.) (кроме Truck) | 351 |
| Часы (с 12.1998 г.) (кроме Truck) | 362 |
| Звуковой сигнал | 362 |
| Интегрированное реле (кроме Truck) | 363 |
| Аудиосистема (с 10.1996 г.) (кроме Truck) | 364 |
| Система MultiVision (с 12.1998 г.) (кроме Truck) | 365 |
| Система заднего обзора (кроме Truck) | 367 |
| Схемы электрооборудования (Van, Wagon) | 369 |
| Обозначения, применяемые на схемах электрооборудования | 369 |
| Коды цветов проводов | 369 |
| Разъемы электропроводки | 370 |
| Схема 1 | 371 |
| - Распределение электропитания (модели выпуска до 12.98 г.) | |
| - Система зарядки (модели выпуска до 12.98 г.) | |
| Схема 2 | 372 |
| - Система запуска и зажигания (модели выпуска до 12.98 г.) | |
| - Повышающая передача (модели выпуска до 12.98 г.) | |
| Схема 3 | 373 |
| - Система управления двигателем (модели с двигателем 3S-FE выпуска до 12.98 г.) | |
| Схема 4 | 374 |
| - Система управления двигателем (модели с двигателем 3S-FE выпуска до 12.98 г.) (Продолжение) | |
| - Система управления двигателем (модели с двигателями 5К и 7К выпуска до 12.98 г.) | |
| - Электропривод люка (модели выпуска до 01.98 г.) | |
| Схема 5 | 375 |
| - Система управления двигателем (модели с двигателем 2С с системой рециркуляции ОГ до 12.98 г.) | |
| - Система управления двигателем (модели с двигателем 2С без системы рециркуляции ОГ до 12.98 г.) | |
| Схема 6 | 376 |
| - Система управления двигателем (модели с двигателем 3C-T выпуска до 12.98 г.) | |
| Схема 7 | 377 |
| - Антиблокировочная система тормозов | |
| Схема 8 | 378 |
| - Подушки безопасности и преднатяжители ремней безопасности (модели выпуска до 12.98 г.) | |
| - Электропривод зеркал (модели выпуска до 12.98 г.) | |
| Схема 9 | 379 |
| - Электропривод стеклоподъемников (модели выпуска до 01.98 г.) | |
| - Электропривод шторок | |
| Схема 10 | 380 |
| - Центральный замок (WAGON кроме комплектации D Grade выпуска до 12.98 г.) | |
| - Центральный замок (WAGON комплектации D Grade и VAN выпуска до 12.98 г.) | |
| Схема 11 | 381 |
| - Комбинация приборов (модели без тахометра выпуска до 12.98 г.) | |
| Схема 12 | 382 |
| - Комбинация приборов (модели без тахометра выпуска до 12.98 г.) (Продолжение) | |
| - Прикуриватель и часы (модели выпуска до 12.98 г.) | |
| Схема 13 | 383 |
| - Комбинация приборов (модели с тахометром выпуска до 12.98 г.) | |
| Схема 14 | 384 |
| - Комбинация приборов (модели с тахометром выпуска до 12.98 г.) (Продолжение) | |
| - Система повышения частоты вращения холостого хода (модели с двигателями 5K и 7K выпуска до 12.98 г.) | |
| Схема 15 | 385 |
| - Очиститель и омыватель лобового стекла | |
| - Очиститель и омыватель стекла задней двери | |
| - Звуковой сигнал | |
| Схема 16 | 386 |
| - Фары (модели выпуска до 12.98 г.) | |
| - Указатели поворота и аварийная сигнализация (модели выпуска до 12.98 г.) | |
| - Фонари заднего хода (модели выпуска до 12.98 г.) | |
| Схема 17 | 387 |
| - Габариты (модели выпуска до 12.98 г.) | |
| - Противотуманные фары (модели выпуска до 12.98 г.) | |
| - Освещение салона (VAN модели выпуска до 12.98 г.) | |
| Схема 18 | 388 |
| - Освещение салона (WAGON модели выпуска до 12.98 г.) | |
| - Система парковки (модели выпуска до 12.98 г.) | |
| Схема 19-20 | 389 |
| - Кондиционер с автоматическим управлением (модели выпуска до 12.98 г.) | |
| Схема 21 | 391 |
| - Кондиционер с ручным управлением (WAGON модели выпуска до 12.98 г.) | |
| Схема 22 | 392 |
| - Аудиосистема и система навигации (аудиосистема с отдельным усилителем) (модели 01.98 - 12.98 гг. выпуска) | |
| Схема 23 | 393 |
| - Аудиосистема и система навигации (аудиосистема с встроенным усилителем) (модели 01.98 - 12.98 гг. выпуска) | |
| - Задний отопитель | |
| Схема 24 | 394 |
| - Точки заземления | |
| - Аудиосистема (модели выпуска до 01.98 г.) | |
| Схема 25 | 395 |
| - Электропривод стеклоподъемников (модели выпуска с 01.98 г.) | |
| - Дополнительный электрический отопитель | |
| Схема 26 | 396 |
| - Кондиционер с ручным управлением (VAN модели выпуска до 12.98 г.) | |
| - Вентилятор конденсатора кондиционера (модели с кондиционером с автоматическим управлением) | |
| Схема 27 | 397 |
| - Подсветка (модели до 12.98 г.) | |
| - Стоп-сигналы | |
| Схема 28 | 398 |
| - Распределение электропитания (модели выпуска с 12.98 г.) | |
| - Система зарядки (модели выпуска с 12.98 г.) | |
| Схема 29 | 399 |
| - Система запуска и зажигания (модели выпуска с 12.98 г.) | |
| - Подогреватель топлива (дизель) | |
| Схема 30 | 400 |
| - Система управления двигателем (модели с двигателем 7K-E выпуска с 12.98 г.) | |
| Схема 31 | 401 |
| - Система управления двигателем (модели с двигателем 3S-FE выпуска с 12.98 г.) | |
| Схема 32 | 402 |
| - Система управления двигателем (модели с двигателем 3S-FE выпуска с 12.98 г.) (Продолжение) | |
| - Система облегчения закрытия сдвижной двери (EASY CLOSE) | |
| Схема 33 | 403 |
| - Система электронного управления АКПП (модели с двигателем 3S-FE выпуска с 12.98 г.) | |
| Схема 34 | 404 |
| - Система электронного управления АКПП (модели с двигателем 3С-TE выпуска с 12.98 г.) | |
| Схема 35 | 405 |
| - Система управления двигателем (модели с двигателем 3C-TE выпуска с 12.98 г.) | |
| Схема 36 | 406 |
| - Система управления двигателем (модели с двигателем 3C-TE выпуска с 12.98 г.) (Продолжение) | |
| - Обогреватель стекла задней двери | |
| Схема 37 | 407 |
| - Система управления двигателем (модели с двигателем 3C-E выпуска с 12.98 г.) | |
| Схема 38 | 408 |
| - Система управления двигателем (модели с двигателем 3C-E выпуска с 12.98 г.) (Продолжение) | |
| - Система парковки (модели выпуска с 12.98 г.) | |
| Схема 39 | 409 |
| - Подушки безопасности и преднатяжители ремней безопасности (модели выпуска с 12.98 г.) | |
| - Электропривод зеркал (модели выпуска с 12.98 г.) | |
| Схема 40 | 410 |
| - Система привода сдвижной двери (модели выпуска с 12.98 г.) | |
| Схема 41 | 411 |
| - Центральный замок (кроме WAGON B Grade, D Grade и VAN выпуска с 12.98 г.) | |
| - Разъем для подключения дополнительного оборудования | |
| Схема 42 | 412 |
| - Система напоминания о невыключенном освещении и оставленном в замке зажигания ключе | |
| - Индикация положения селектора АКПП (модели выпуска с 12.98 г.) | |
| Схема 43-44 | 413 |
| - Комбинация приборов (модели выпуска с 12.98 г.) | |
| Схема 45 | 415 |
| - Система MULTIVISION (модели выпуска с 12.98 г.) | |
| Схема 46 | 416 |
| - Система MULTIVISION (модели выпуска с 12.98 г.) (Продолжение) | |
| - Кондиционер с ручным управлением (VAN модели выпуска с 12.98 г.) | |
| Схема 47 | 417 |
| - Повышающая передача (модели выпуска с 12.98 г.) | |
| - Система предупреждения о непристегнутых ремнях безопасности (модели выпуска с 12.98 г.) | |
| - Электропривод люка (модели выпуска с 01.98 г.) | |
| Схема 48 | 418 |
| - Габариты (модели выпуска с 12.98 г.) | |
| - Противотуманные фары (модели выпуска с 12.98 г.) | |
| Схема 49 | 419 |
| - Фары (модели выпуска с 12.98 г.) | |
| - Указатели поворота и аварийная сигнализация (модели выпуска с 12.98 г.) | |
| Схема 50 | 420 |
| - Подсветка (модели выпуска с 12.98 г.) | |
| Схема 51 | 421 |
| - Освещение салона (модели выпуска с 12.98 г.) | |
| Схема 52 | 422 |
| - Кондиционер с ручным управлением (WAGON модели выпуска с 12.98 г.) | |
| Схема 53-54 | 423 |
| - Кондиционер с автоматическим управлением (модели выпуска с 12.98 г.) | |
| Схема 55 | 425 |
| - Кондиционер с автоматическим управлением (модели выпуска с 12.98 г.) (Продолжение) | |
| - Центральный замок (WAGON B Grade, D Grade, VAN выпуска с 12.98 г.) | |
| Схема 56 | 426 |
| - Прикуриватель и часы (модели выпуска с 12.98 г.) | |
| - Фонари заднего хода (модели выпуска с 12.98 г.) | |
| - Подключение телевизора (модели выпуска до 01.98 г.) | |
| Схема 57 | 427 |
| - Аудиосистема (модели выпуска с 12.98 г.) | |
| Схемы электрооборудования (Truck) | 428 |
| Обозначения, применяемые на схемах электрооборудования | 428 |
| Коды цветов проводов | 428 |
| Расположение точек заземления | 428 |
| Разъемы электропроводки | 429 |
| Схема 1 | 433 |
| - Распределение электропитания | |
| Схема 2 | 434 |
| - Система зарядки | |
| Схема 3-4 | 435 |
| - Система управления двигателем 7К-Е (модели до 07.2002 г.) | |
| Схема 5 | 437 |
| - Система управления двигателем 7К-Е (модели до 07.2002 г. (Продолжение 2)) | |
| - Система запуска (модели до 07.2002 г.) | |
| Схема 6-7 | 438 |
| - Система управления двигателем 7К-Е (модели с 07.2002 г.) | |
| Схема 8 | 440 |
| - Система управления двигателем 7К-Е (модели до 07.2002 г. (Продолжение 2)) | |
| - Система запуска (модели до 07.2002 г.) | |
| Схема 9-10 | 441 |
| - Система управления двигателем 3С-Е (модели до 07.2002 г.) | |
| Схема 11 | 443 |
| - Система управления двигателем 3С-Е (модели до 07.2002 г. (Продолжение 2)) | |
| - Система зажигания | |
| Схема 12-13 | 444 |
| - Система управления двигателем 3С-Е (модели с 07.2002 г.) | |
| Схема 14-15 | 446 |
| - Система управления двигателем 3С-Е (модели с 07.2002 г. (Продолжение 2)) | |
| - Антиблокировочная система тормозов ABS (модели до 07.2002 г.) | |
| Схема 16 | 448 |
| - Подогреватель топлива (3С-Е) | |
| - Система пассивной безопасности (SRS) | |
| Схема 17-18 | 449 |
| - Антиблокировочная система тормозов ABS (модели с 07.2002 г.) | |
| Схема 19 | 451 |
| - Центральный замок / Стоп-сигналы | |
| Схема 20 | 452 |
| - Электропривод стеклоподъемников (модели без электропривода зеркал) | |
| Схема 21 | 453 |
| - Электропривод стеклоподъемников (модели с электроприводом зеркал) | |
| Схема 22 | 454 |
| - Комбинация приборов (модели до 07.2002 г.) | |
| Схема 23 | 455 |
| - Комбинация приборов (модели с 07.2002 г. до 08.2004 г.) | |
| Схема 24 | 456 |
| - Комбинация приборов (модели с 08.2004 г.) | |
| Схема 25 | 457 |
| - Система освещения (модели до 08.2004 г.) | |
| - Система освещения (модели с 08.2004 г.) | |
| Схема 26 | 458 |
| - Габариты | |
| Схема 27 | 459 |
| - Указатели поворота и аварийная сигнализация | |
| Схема 28 | 460 |
| - Кондиционер (3С-Е, модели с 07.2002 г.) | |
| Схема 29 | 461 |
| - Кондиционер (7К-Е, модели с 07.2002 г.) |
1 / 25
