Hyundai Santa FE (I поколение, SM): подключение противотуманных фар к штатной проводке
Hyundai Santa FE первого поколения (2001-2006) может не иметь заводской проводки противотуманных фар в базовой комплектации, либо проводка присутствует частично. Для подключения потребуется установить реле, предохранитель, переключатель и проложить провода от блока предохранителей к фарам с триггером от габаритных огней.
Запчасти
4- 🔩 блоки противотуманных фар (левая и правая сборка)
- 🔩 реле противотуманных фар (4-контактное, 30/40A)
- 🔩 переключатель противотуманных фар (устанавливается в панель или вместо заглушки)
- 🔩 предохранитель 15A, проводка — сечение 1,5-2,5 мм² для силовых цепей

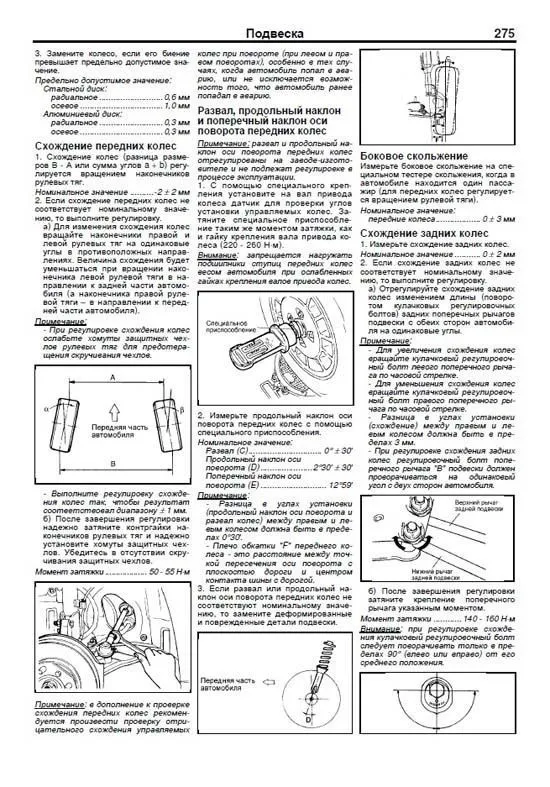

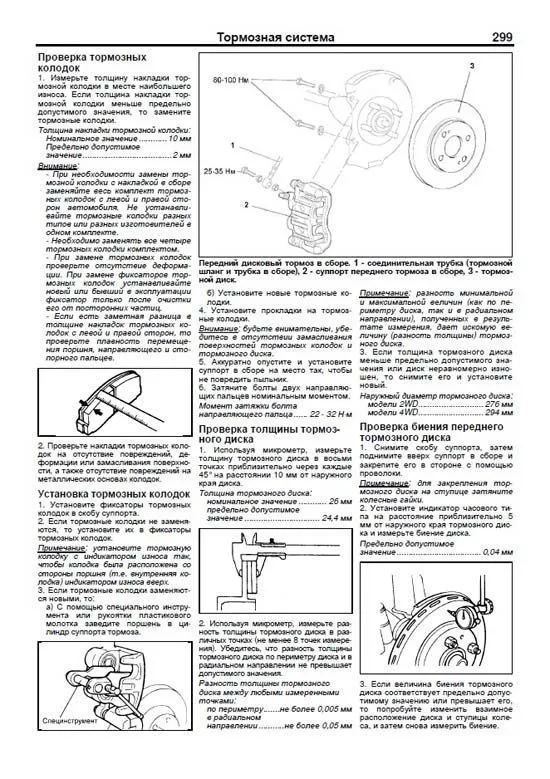

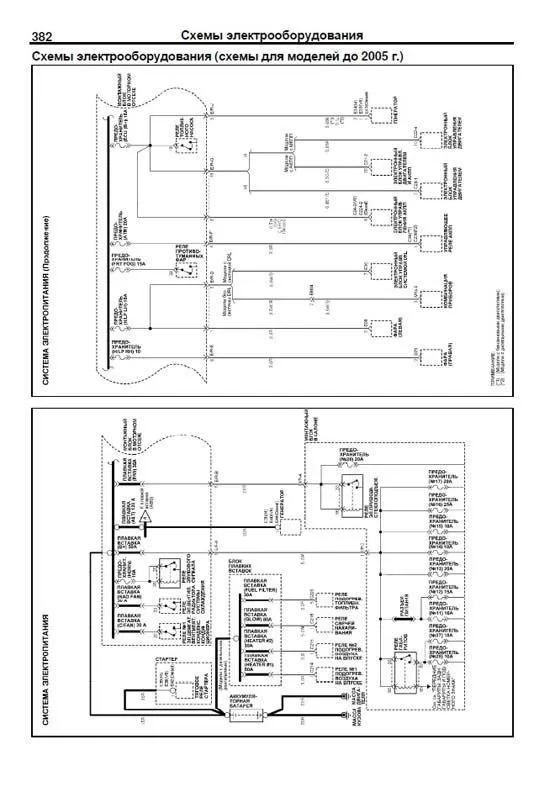

Есть печатное руководство по ремонту этого автомобиля
Все узлы, электросхемы и моменты затяжки — не только эта работа. От 2 500 ₽.
Посмотреть →
Пошагово
11 шагов- Отключите минусовую клемму АКБ перед началом работ.
- Откройте капот, найдите блок предохранителей и реле в подкапотном пространстве слева от двигателя. Проверьте наличие гнезда для реле противотуманных фар и разъёма под предохранитель FRT FOG 15A — на части машин гнездо есть, но не установлено реле.
- Если гнездо реле и предохранителя отсутствует — используйте свободное посадочное место в блоке под капотом для установки 4-контактного реле (контакты 30-87-85-86 по ISO-стандарту).
- Проложите силовой провод от контакта 30 реле к положительной клемме АКБ или к ближайшей силовой шине в блоке предохранителей (через предохранитель 15A).
- Контакт 87 реле — выход питания на противотуманные фары. Проложите два провода (сечением 1,5-2,5 мм²) от контакта 87 к левой и правой противотуманным фарам в переднем бампере. Если в бампере предусмотрены посадочные места и заглушки — снимите их, установите блоки фар, зафиксируйте винтами или защёлками.
- Контакт 85 реле — масса (минус). Подключите к ближайшей точке массы на кузове или к общей шине массы в блоке предохранителей.
- Контакт 86 реле — управляющий сигнал от переключателя. Для срабатывания только при включённых габаритах/фарах проложите провод от контакта 86 к плюсовому проводу габаритных огней (обычно в цепи переключателя света на рулевой колонке или в блоке предохранителей). Найдите провод, на котором появляется +12V при включении габаритов — используйте мультиметр.
- Установите переключатель противотуманных фар в панель приборов (в свободное гнездо заглушки или интегрируйте в многофункциональный переключатель света, если у вас версия с подготовкой). Подключите один контакт переключателя к управляющему проводу реле (контакт 86), второй — к массе.
- Проверьте качество всех соединений, заизолируйте оголённые участки термоусадкой или изолентой. Убедитесь, что провода не касаются горячих или движущихся частей двигателя.
- Подключите минусовую клемму АКБ, включите габаритные огни, затем переключатель противотуманных фар — должны загореться обе фары. Проверьте работу при включении/выключении габаритов — противотуманки должны гаснуть при выключении габаритов.
- Отрегулируйте направление пучка противотуманных фар регулировочными винтами на корпусе — световое пятно должно быть широким и низким, не слепить встречных водителей.
Частые ошибки и предупреждения
- Не подключайте противотуманные фары напрямую к переключателю без реле — высокий ток (5-10A на каждую фару) приведёт к перегреву контактов и возможному возгоранию. Обязательно используйте реле и предохранитель. Если штатная проводка частично присутствует за панелью или в бампере (разъёмы под заглушками) — используйте её, это упростит подключение и обеспечит заводское качество контактов.
