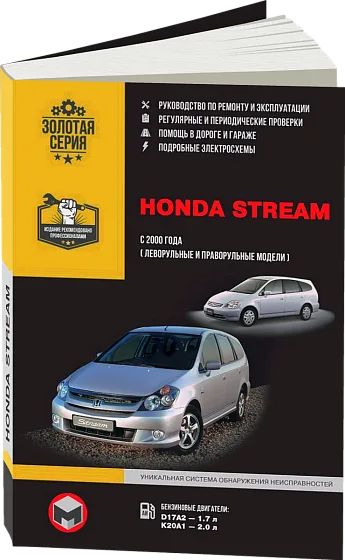

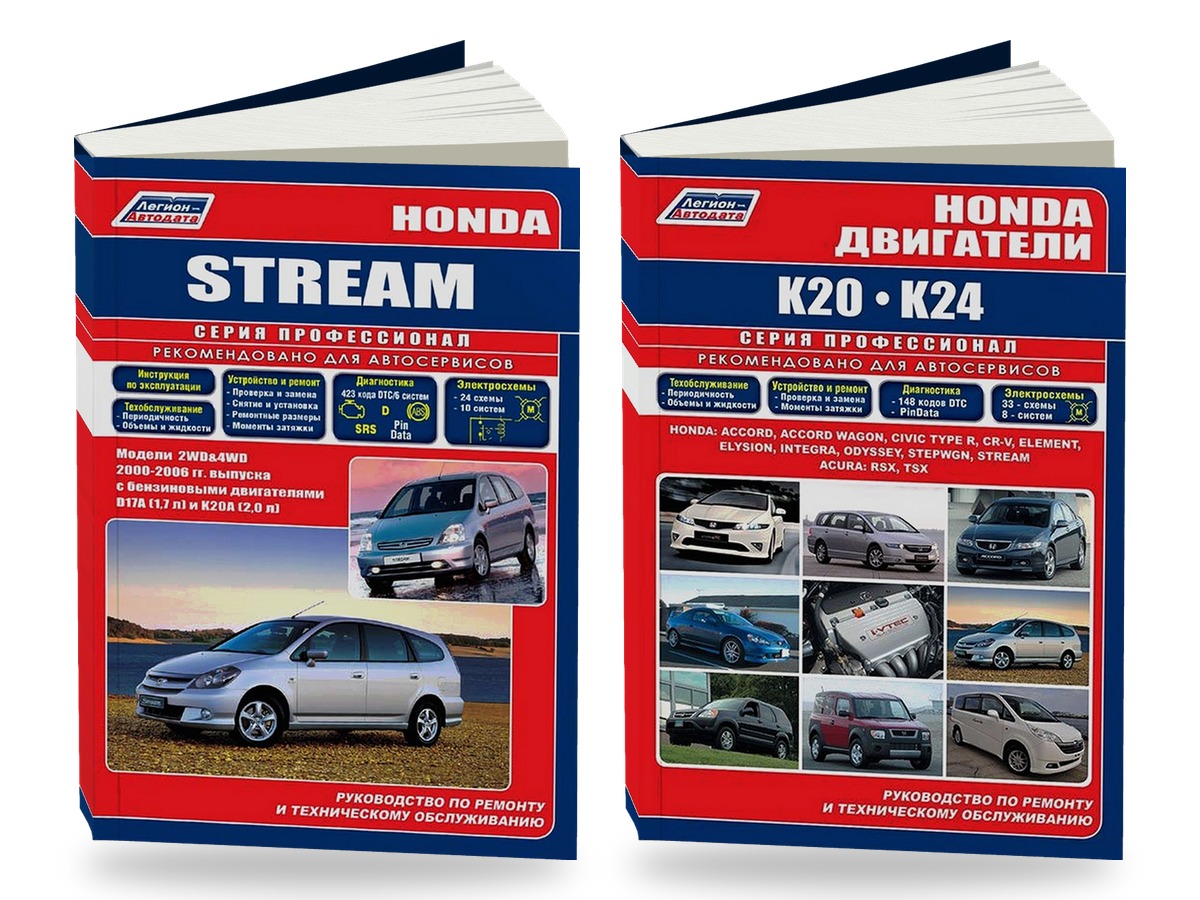

Комплект литературы по ремонту и обслуживанию Honda Stream 2WD и 4WD с 2000 года выпуска

Идентификация 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 4
Руководство по эксплуатации 5
Блокировка дверей 5
Одометр и счетчик пробега 6
Тахометр 6
Указатель количества топлива 6
Указатель температуры охлаждающей жидкости 6
Индикаторы комбинации приборов 7
Часы 8
Стеклоподъемники 8
Световая сигнализация на автомобиле 9
Фальшфейер 9
Капот и задняя дверь / крышка багажника 10
Лючок топливно-заливной горловины 10
Переключатель управления стеклоочистителем и омывателем 10
Регулировка положения рулевого колеса 11
Управление зеркалами 11
Сиденья 11
Передние сиденья 11
Задние сиденья второго ряда 11
Заднее сиденье третьего ряда 12
Увеличение пространства багажного отделения 13
Ремни безопасности 13
Регулирование высоты точки крепления ремня безопасности (передние сиденья) 13
Детские сиденья 13
Младенцы и дети младшего возраста 13
Подростки 14
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 14
Люк 14
Стояночный тормоз 14
Управление отопителем и кондиционером 15
Управление передним отопителем и кондиционером 15
Управление задним отопителем (тип 1) 16
Магнитола 16
Магнитола - основные моменты эксплуатации 16
Настройка громкости, баланса и тембра звука 16
Настройка и прослушивание радиостанций 16
Управление проигрывателем мини-дисков (MD- проигрывателем) (тип 1) 17
Управление проигрывателем компакт-дисков (тип 2) 17
Управление проигрывателем компакт-дисков (CD - чейнджер) (тип 1) 18
Управление автомобилем с АКПП 18
Антиблокировочная тормозная система (ABS) 19
Особенности трансмиссии моделей 4WD 20
Советы по вождению в различных условиях 20
Общие рекомендации 20
Советы по вождению в зимний период 20
Буксировка автомобиля 20
Запуск двигателя 21
Замок зажигания 21
Запуск двигателя 21
Если двигатель не запускается 21
Запуск двигателя (если свечи зажигания "залиты") 22
Запуск с помощью добавочной аккумуляторной батареи 22
Неисправности двигателя во время движения 22
Остановка двигателя во время движения 22
Перегрев двигателя 22
Домкрат и инструменты 22
Запасное колесо 23
Поддомкрачивание автомобиля 23
Замена колеса 23
Рекомендации по выбору шин 24
Проверка давления и состояния шин 25
Замена шин 25
Особенности эксплуатации алюминиевых дисков 25
Замена дисков колес 25
Индикаторы износа накладок тормозных колодок 26
Каталитический нейтрализатор и система выпуска 26
Проверка и замена предохранителей 26
Замена ламп 27
Техническое обслуживание и общие проверки и регулировки 30
Интервалы обслуживания 30
Моторное масло и фильтр 30
Меры предосторожности при работе с маслами 30
Проверка уровня моторного масла 30
Выбор моторного масла 31
Замена масляного фильтра 31
Замена моторного масла 31
Охлаждающая жидкость 32
Проверка и замена воздушного фильтра 32
Замена топливного фильтра 33
Замена салонного фильтра 33
Ремни привода навесных агрегатов 33
Проверка свечей зажигания 34
Проверка частоты вращения холостого хода 34
Проверка угла опережения зажигания 35
Проверка СО в отработавших газах 35
Проверка давления конца такта сжатия 35
Проверка уровня и замена масла в МКПП 35
Проверка уровня и замена рабочей жидкости АКПП 37
Проверка уровня и замена масла в заднем редукторе 37
Проверка уровня рабочей жидкости усилителя рулевого управления 38
Замена рабочей жидкости усилителя рулевого управления 38
Проверка уровня рабочей жидкости сцепления и тормозной жидкости 38
Двигатель D17A - механическая часть 39
Проверка и регулировка тепловых зазоров в приводе клапанов 39
Ремень привода ГРМ 40
Головка блока цилиндров 44
Снятие 44
Разборка, проверка, очистка и ремонт головки блока цилиндров 46
Проверка 46
Установка 47
Блок коромысел системы VTEC 49
Двигатель в сборе 49
Снятие 49
Разборка, проверка и сборка блока цилиндров 53
Установка 53
Замена сальников коленчатого вала 54
Двигатель K20A механическая часть 55
Проверка и регулировка тепловых зазоров в приводе клапанов 55
Цепь привода ГРМ 56
Головка блока цилиндров 59
Снятие 59
Разборка, проверка, очистка и ремонт головки блока цилиндров 62
Проверка 63
Установка 63
Блок коромысел системы VTEC 65
Двигатель в сборе 65
Снятие 65
Разборка, проверка и сборка блока цилиндров 68
Установка 68
Замена сальников коленчатого вала 69
Двигатель - общие процедуры ремонта 70
Головка блока цилиндров 70
Разборка 70
Проверка, очистка и ремонт 70
Сборка 74
Блок цилиндров 75
Разборка, проверка, очистка и ремонт 75
Проверка 79
Разборка узла "поршень-шатун" (D17А) 79
Разборка узла "поршень-шатун" (К20А) 80
Проверка состояния поршня и шатуна 80
Проверка и ремонт коленчатого вала 81
Сборка узла "поршень - шатун" (D17А) 81
Сборка узла "поршень - шатун" (К20А) 82
Проверка балансирного механизма 83
Сборка 84
Система охлаждения 85
Проверка уровня и замена охлаждающей жидкости 85
Проверка отсутствия утечек охлаждающей жидкости 85
Радиатор 85
Крышка радиатора 85
Термостат 86
Насос охлаждающей жидкости 87
Электродвигатель вентилятора системы охлаждения 87
Выключатель вентилятора системы охлаждения 87
Система смазки 88
Меры предосторожности при работе с маслами 88
Моторное масло и фильтр 88
Датчик аварийного давления масла 88
Проверка давления масла 89
Масляный поддон 89
Масляный насос 90
Маслоуловитель (D17A) 92

Замена топливного фильтра 100
Регулятор давления топлива 100
Проверка 100
Снятие и установка 101
Форсунки 101
Проверка на автомобиле 101
Демпфер пульсаций давления топлива
(кроме Element, Stream модели с 09.2003 г.,
STEP WGN модели с 06.2003 г.) 102
Дроссельная заслонка с механическим приводом 103
Снятие и установка 103
Разборка и сборка 104
Проверка дроссельной заслонки 104
Проверка и регулировка троса привода дроссельной заслонки 105
Снятие и установка троса привода дроссельной заслонки 105
Дроссельная заслонка с электронным приводом 107
Снятие и установка 107
Разборка и сборка 107
Проверка дроссельной заслонки 107
Очистка дроссельной заслонки 107
Проверка и регулировка троса педали акселеатора 107
Снятие и установка троса педали акселератора 108
Датчик положения педали акселератора 108
Блок управления дроссельной заслонкой 109
Датчик положения коленчатого вала 110
Датчик положения распределительного вала выпускных клапанов 110
Датчик положения распределительного вала впускных клапанов 111
Датчик температуры охлаждающей жидкости 111
Датчик температуры воздуха на впуске 111
Клапан системы управления частотой вращения холостого хода 111
Датчик детонации 112
Датчик абсолютного давления во впускном коллекторе 112
Кислородный датчик до каталитического нейтрализатора/датчик состава смеси 112
Кислородный датчик после каталитического нейтрализатора 112
Проверка 112
Клапан системы изменения фаз газораспределения (VTC) 112
Клапан системы изменения фаз газораспределения и высоты подъёма клапанов (VTEC) 113
Проверка на автомобиле 113
Проверка 114
Датчик давления моторного масла в системе VTEC (К24А) 114
Реле системы впрыска топлива PGM - FI 114
Проверка цепи реле №1 системы впрыска топлива PGM - FI 114
Проверка реле №1 системы впрыска топлива PGM - FI 114
Проверка реле №2 системы впрыска топлива PGM - FI (топливный насос) 114
Топливный бак 115
Снятие и установка
(STEP WGN, Stream модели 2WD) 115
Снятие и установка (Stream модели 4WD) 116
Снятие и установка (Civic Type R, Integra) 117
Снятие и установка (CR-V) 117
Снятие и установка (Element, Acura RSX) 117
Датчик уровня топлива (Stream) 118
Датчик уровня топлива (кроме Stream) 119
Проверка индикатора низкого уровня топлива 119
Блок управления 119
Система диагностирования 120
Считывание диагностических кодов без спецприспособления 120
Считывание диагностических кодов с помощью спецприспособления 120
Сброс данных блока управления 121
Процедура обучения блока управления 121
Диагностические коды неисправностей системы управления 126
Выводы электронного блока управления 130
Система зажигания 168
Снятие и установка катушек зажигания 168
Свечи зажигания 168
Система снижения токсичности 169
Система улавливания паров топлива 170
Снятие и установка аккумулятора паров топлива 170
Замена клапана продувки аккумулятора паров топлива (Element) 170
Датчик давления в топливном баке (Element) 170
Замена электропневмоклапана аккумулятора паров топлива (Accord, Element) 170
Проверка клапана (2 - ходового) (кроме Element) 172
Проверка системы улавливания паров топлива (К20А) 172
Проверка системы улавливания паров топлива (К24А) 173
Cистема принудительной вентиляции картера 174
Проверка клапана системы принудительной вентиляции картера 174
Замена клапана системы принудительной вентиляции картера 174
Система рециркуляции отработавших газов 175
Проверка электромагнитного клапана системы рециркуляции отработавших газов 175
Замена электромагнитного клапана системы рециркуляции отработавших газов 175
Система впуска воздуха и выпуска ОГ 176
Корпус воздушного фильтра 176
Замена воздушного фильтра 176
Впускной резонатор (Element) 176
Впускной коллектор 176
Снятие (Element, Accord) 176
Установка (Element, Accord) 178
Снятие (кроме Stream, Element) 178
Установка (кроме Stream, Element) 181
Снятие и установка (Stream) 183
Система изменения геометрии впускного коллектора
(кроме Element, Accord, моделей Type R (Civic, Integra)) 183
Проверка 183
Снятие и установка клапана системы изменения геометрии впускного коллектора 184
Система подачи дополнительного воздуха к форсункам 185
Проверка (Element, Accord) 185
Проверка (остальные) 185
Снятие и установка клапана 185
Система выпуска ОГ 186
Проверка 186
Снятие и установка 186
Система запуска 190
Стартер 190
Проверка цепи системы запуска 190
Снятие и установка 191
Разборка и сборка 192
Проверка 193
Проверка работы стартера (кроме Mitsuba 1,6 кВт) 196
Проверка работы стартера (Mitsuba 1,6 кВт) 196
Выключатель на педали сцепления (модели с МКПП) 196
Система зарядки 197
Меры предосторожности 197
Проверка системы управления генератором 197
Проверка на автомобиле 198
Генератор 198
Снятие и установка 198
Разборка и сборка (Denso 95 A) 199
Разборка (Denso 105 A) 201
Разборка (Mitsubishi 90 A) 202
Проверка 204
Сборка (Mitsubishi 90 A) 205
Сборка (Denso 105 A) 205
Схемы электрооборудования 206
Обозначения, применяемые на схемах электрооборудования 206
Коды цветов проводов 206
Схемы электрооборудования (CR-V) 207
Схемы электрооборудования (Element) 217
Схемы электрооборудования (Integra) 230
Схемы электрооборудования
(STEP WGN модели c 04.2001 г.) 241
(STEP WGN модели с 06.2003 г.) 246
Схемы электрооборудования (Stream) 250
