Очень хорошая книга
печатная книга
УАЗ ПАТРИОТ / ПИКАП / КАРГО бензин с 2016
руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы
Подходит для автомобилей с 2016 года выпуска с бензиновым двигателем 2.7 л
4,77 оценок · 1 отзыв
- Артикул
- 57614
- ISBN
- 978-5-91774-750-7
- Страниц
- 288
- Переплёт
- Мягкий
- Формат
- 205 x 285 мм
- Цветность
- Ч/Б
- Бумага
- Офсетная
- Язык
- Русский
Нет в наличии
Книги в наличии
Описание
Руководство по ремонту и техническому обслуживанию охватывает автомобили UAZ Patriot, UAZ Pickup и UAZ Cargo, выпущенные Ульяновским автомобильным заводом с 2016 года, включая рестайлинговые версии до 2020 года выпуска. Издание рассматривает автомобили с бензиновыми двигателями ЗМЗ-40906 объёмом 2,7 литра мощностью 134,6 лошадиных силы, отвечающими требованиям Евро-4, а также ЗМЗ-409051 того же объёма мощностью 149,6 лошадиных силы, соответствующими нормам Евро-5, которые начали устанавливать с 2019 года на модели Патриот и Пикап.
Семейство УАЗ Патриот представляет собой внедорожники рамной конструкции, предназначенные для эксплуатации на дорогах всех категорий и в сельской местности. Двигатели работают в паре с пятиступенчатой механической коробкой передач Dymos, а с 2019 года также с шестиступенчатым автоматом POWERGLIDE 6L50. Трансмиссия построена по схеме постоянного заднего привода с возможностью подключения переднего моста и понижающей передачей в раздаточной коробке. В зависимости от комплектации и года выпуска применяются раздаточные коробки Dymos, Divgi TTS с электрическим управлением или производства УАЗ с механическим управлением. Передняя подвеска зависимая рычажно-пружинная со стабилизатором поперечной устойчивости, задняя — зависимая рессорная на двух продольных полуэллиптических малолистовых рессорах, также оснащённая стабилизатором. Тормозная система включает антиблокировочную систему ABS с электронным распределением тормозных усилий EBD, передние тормоза дисковые, задние — барабанные. Рулевое управление оборудовано гидроусилителем, рулевая колонка регулируется по углу наклона и вылету. Цельнометаллические кузова сварной конструкции с навесными передними крыльями, дверями и капотом установлены на раму. Рестайлинг 2016 года принёс фронтальные подушки безопасности, ремни с преднатяжителями, обновлённую панель приборов, систему динамической стабилизации ESC и единый топливный бак из полимерного материала.
Руководство объёмом 288 страниц детально описывает устройство автомобиля и содержит рекомендации по эксплуатации и ремонту. Отдельный раздел посвящён диагностике и устранению неисправностей в дорожных условиях. Разделы, посвящённые обслуживанию и ремонту агрегатов, содержат пошаговые инструкции по разборке, сборке, регулировке и ремонту узлов с использованием стандартного набора инструментов в гаражных условиях. Работы с готовыми запасными частями описаны пооперационно и сопровождаются чёрно-белыми фотографиями и рисунками, облегчающими понимание ремонтных процедур даже для начинающих автовладельцев.
Материал структурирован по системам и агрегатам — от двигателя до кузова. Операции дополнены предупреждениями и практическими советами. Фотографии и рисунки без порядковых номеров служат графическим дополнением к последующим пунктам. При описании сложных работ, включающих промежуточные операции, даны ссылки на соответствующие подразделы и страницы с подробным описанием. Приложения содержат справочные данные о моментах затяжки резьбовых соединений, горюче-смазочных материалах, эксплуатационных жидкостях и применяемых лампах. В конце издания приведены электросхемы автомобилей. Книга описывает автомобиля в различных вариантах комплектации, поэтому владелец может встретить описание оборудования, отсутствующего на конкретном экземпляре.
Издание адресовано автовладельцам, выполняющим обслуживание и ремонт самостоятельно, а также специалистам станций технического обслуживания, работающим с автомобилями семейства УАЗ Патриот, Пикап и Карго выпуска с 2016 года.

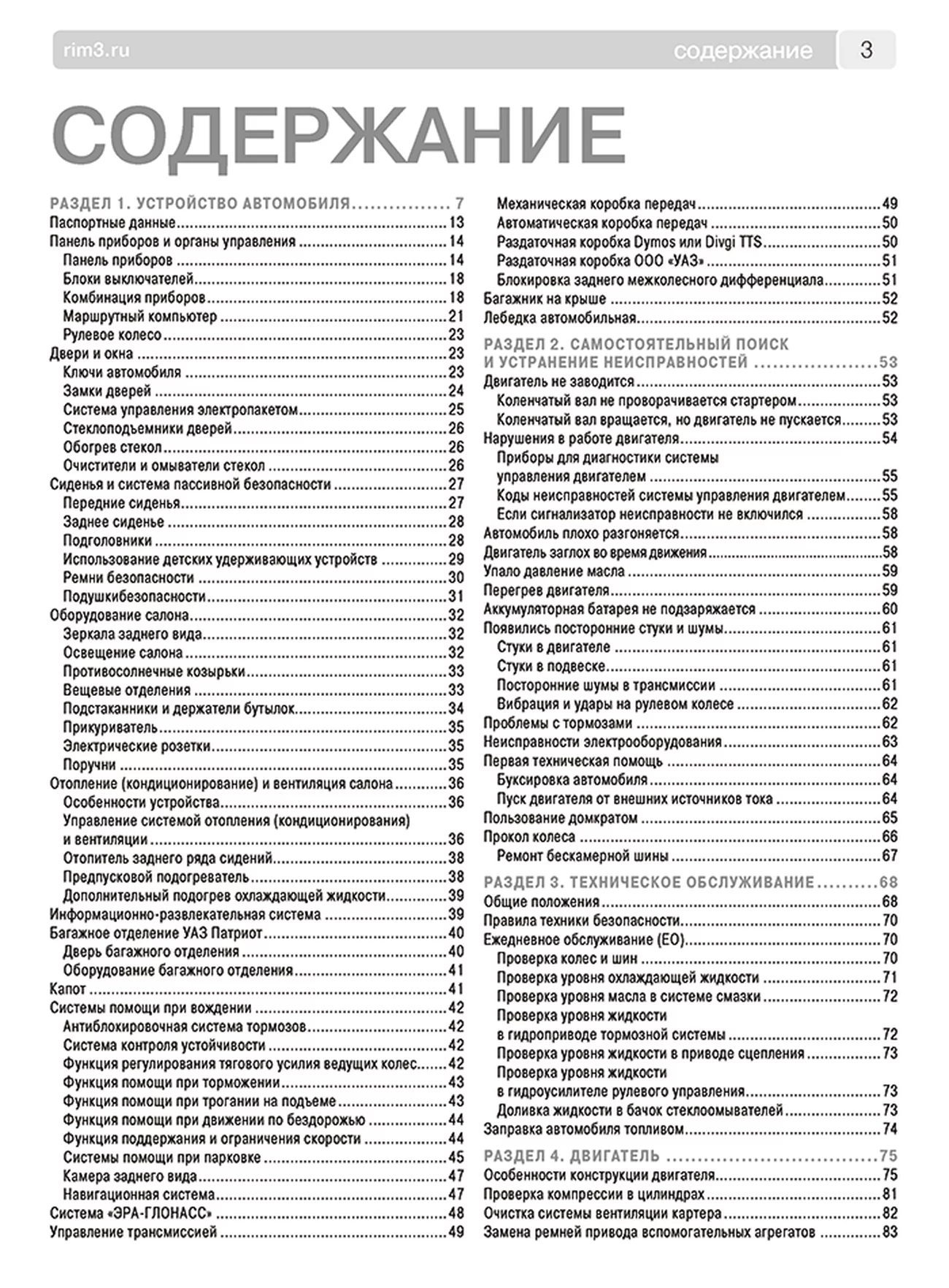

Оглавление
РАЗДЕЛ 1. УСТРОЙСТВО АВТОМОБИЛЯ
Паспортные данные....
Панель приборов и органы управления 14
Панель приборов 14
Блоки выключателей 18
Комбинация приборов 18
Маршрутный компьютер 21
Рулевое колесо 23
Двери и окна 23
Ключи автомобиля 23
Замки дверей 24
Система управления электропакетом 25
Стеклоподьемники дверей 26
Обогоев стекол 26
Очистители и омыватели стекол 26
Сиденья и система пассивной безопасности
Передние сиденья 27
Заднее сиденье 28
Подголовники 28
Использование детских удерживающих устройств 29
Ремни безопасности 30
Подушкибезопасности 31
Оборудование салона 32
Зеркала заднего вида 32
Освещение салона 32
Противосолнечные козырьки 33
Вещевые отделения 33
Подстаканники и держатели бутылок 34
Прикуриватель 35
Электрические розетки 35
Поручни 35
Отопление (кондиционирование) и вентиляция салона 36
Особенности устройства 36
Управление системой отопления (кондиционирования) и вентиляции 36
Отопитель заднего ряда сидений 38
Предпусковой подогреватель 38
Дополнительный подогрев охлаждающей жидкости 39
Информационно-развлекательная система 39
Багажное отделение УАЗ Патриот 40
Дверь багажного отделения 40
Оборудование багажного отделения 41
Системы помощи при вождении 42
Антиблокировочная система тормозов 42
Система контроля устойчивости 42
Функция регулирования тягового усилия ведущих колес 42
Функция помощи при торможении 43
Функция помощи при трогании на подьеме 43
Функция помощи при движении по бездорожью 44
Функция поддержания и ограничения скорости 44
Системы помощи при парковке 45
Камера заднего вида 47
Навигационная система 47
Система «ЭРА-ГЛОНАСС» 48
Управление трансмиссией 49
Механическая коробка передач 49
Автоматическая коробка передач 50
Раздаточная коробка Dymos или Divgi TTS 50
Раздаточная коробка ООО «УАЗ» 51
Блокировка заднего межколесного дифференциала 51
Багажник на крыш 52
Лебедка автомобильна 52
