SSANG YONG ACTYON бензин / дизель с 2006
руководство по ремонту, электросхемы, инструкция по эксплуатации, руководство по техническому обслуживанию
Подходит для автомобилей с 2006 года выпуска с бензиновым двигателем 2.3 л или дизельным 2.0 л
5,04 оценки · 1 отзыв- Артикул
- 19387
- ISBN
- 978-5-88850-597-7
- Страниц
- 402
- Переплёт
- Мягкий
- Формат
- 205 х 290 мм
- Цветность
- Ч/Б
- Бумага
- Офсетная
- Язык
- Русский
В наличии
- Вернуть можно в течение 7 дней — условия в оферте
- Оплата картой онлайн или при получении
- Магазин работает с 2008 года
Эта же книга на маркетплейсах:
Описание
Руководство по эксплуатации, ремонту и техническому обслуживанию автомобилей Ssang Yong Actyon с 2006 года выпуска с бензиновыми 2,3 л., а так же дизельными 2,0 л. двигателями.
Южнокорейские внедорожники Ssang Yong Actyon вызывают восхищение. Элегантный дизайн, комфортабельный салон с высокой производительностью и безопасностью – визитная карточка Ссанг Йонг. Данный престижный кроссовер предназначается для молодых амбициозных людей. Благодаря полному приводу Part Time, снабженному демультипликатором, появляется возможность использовать его в поездках, как в городе, так и на бездорожье. Мощность, практичность и долговечность, к сожалению, не могут служить безоговорочной гарантией страховки от поломок. В силу этого, выезжая из гаража, проверьте наличие руководства по эксплуатации в бардачке. Может так статься, что оно окажется единственным советчиком, когда Вы останетесь на загородном шоссе вдали от всего мира один на один с замершим автомобилем. Найти авторемонтную мастерскую в таком случае нет никакой возможности, т.к. они располагаются поблизости от крупных городов. Но для отчаяния причин нет. С помощью представленного пособия, Вы быстро отыщите причину поломки и, устранив ее, продолжите свой путь. Быстрому поиску будет способствовать прекрасная структура книги. Разделенный на разделы материал, конкретизируется в отдельных главах. А предметный указатель упростит поиски нужной главы.
Руководство по ремонту Ssang Yong окажется необходимым и при устранении неисправностей в гараже. В нем детально рассматриваются бензиновые двигатели мощностью 150 л.с. литражом 2,3. Также представлен двигатель дизельный с турбонаддувом мощностью 141 л.с. литражом 2,0. Ясно и понятно описываются процессы снятия, регулировки и сборки двигателей, узлов, агрегатов и систем Ссанг Йонг. В результате этого, Вы без особых затруднений справитесь с ремонтом двигателя, рулевого управления, ходовой части. Сможете ремонтировать, регулировать трансмиссию, включая пятиступенчатую МКПП или шестиступенчатую АКПП, а также передний привод с системой Part-Time. Из пособия Вы узнаете, как заменить тормозные колодки, подвеску, воздушные или масляные фильтры, как поменять эксплуатационные жидкости или моторное масло. Составители руководства по ремонту детально описали систему безопасности, в том числе ABS – антиблокировочную систему. В рекомендуемом пособии представлены цветные схемы электрооборудования, позволяющие поддерживать электрику Ssang Yong Actyon в полном порядке. Приводится описание подогрева передних сидений, систем: кондиционирования и охлаждения, контроля света, электроподъемников дверей, противотуманных фар, электроприводы зеркал, а также сигнализация. В рекомендуемой книге приводятся кузовные работы. Процедуры ремонта сопровождаются соответствующими чертежами и рисунками в нужной последовательности. В виду этого с ремонтом своего любимца справится даже начинающий водитель.
Данное руководство по эксплуатации Ssang Yong включает детальную схему технического обслуживания, последовательность всех операций и их объемы. В силу этого Вы при желании можете выполнять обслуживание своего Ссанг Йонг самостоятельно. Но Вы также можете обратиться для выполнения техобслуживания и в сервисный центр. Из грамотно построенной беседы, работники СТО поймут, что Вы отлично разбираетесь в процедурах техобслуживания, поэтому у них не возникнет желания обманывать Вас, навязывая не нужные работы. Реальная потребность в руководстве по эксплуатации есть у каждого владельца Ssang YongActyon. Если Вы только собираетесь приобретать южнокорейский внедорожник, то в представленном пособии Вы обнаружите ценнейшие советы, какие характеристики при этом учитывать. Данная книга будет бесценной находкой для профессионалов СТО, специалистов сервисных центров, работников авторемонтных мастерских и всех тех, кто занимается профессионально обслуживанием и ремонтом внедорожников Ссанг Йонг.
Южнокорейские внедорожники Ssang Yong Actyon вызывают восхищение. Элегантный дизайн, комфортабельный салон с высокой производительностью и безопасностью – визитная карточка Ссанг Йонг. Данный престижный кроссовер предназначается для молодых амбициозных людей. Благодаря полному приводу Part Time, снабженному демультипликатором, появляется возможность использовать его в поездках, как в городе, так и на бездорожье. Мощность, практичность и долговечность, к сожалению, не могут служить безоговорочной гарантией страховки от поломок. В силу этого, выезжая из гаража, проверьте наличие руководства по эксплуатации в бардачке. Может так статься, что оно окажется единственным советчиком, когда Вы останетесь на загородном шоссе вдали от всего мира один на один с замершим автомобилем. Найти авторемонтную мастерскую в таком случае нет никакой возможности, т.к. они располагаются поблизости от крупных городов. Но для отчаяния причин нет. С помощью представленного пособия, Вы быстро отыщите причину поломки и, устранив ее, продолжите свой путь. Быстрому поиску будет способствовать прекрасная структура книги. Разделенный на разделы материал, конкретизируется в отдельных главах. А предметный указатель упростит поиски нужной главы.
Руководство по ремонту Ssang Yong окажется необходимым и при устранении неисправностей в гараже. В нем детально рассматриваются бензиновые двигатели мощностью 150 л.с. литражом 2,3. Также представлен двигатель дизельный с турбонаддувом мощностью 141 л.с. литражом 2,0. Ясно и понятно описываются процессы снятия, регулировки и сборки двигателей, узлов, агрегатов и систем Ссанг Йонг. В результате этого, Вы без особых затруднений справитесь с ремонтом двигателя, рулевого управления, ходовой части. Сможете ремонтировать, регулировать трансмиссию, включая пятиступенчатую МКПП или шестиступенчатую АКПП, а также передний привод с системой Part-Time. Из пособия Вы узнаете, как заменить тормозные колодки, подвеску, воздушные или масляные фильтры, как поменять эксплуатационные жидкости или моторное масло. Составители руководства по ремонту детально описали систему безопасности, в том числе ABS – антиблокировочную систему. В рекомендуемом пособии представлены цветные схемы электрооборудования, позволяющие поддерживать электрику Ssang Yong Actyon в полном порядке. Приводится описание подогрева передних сидений, систем: кондиционирования и охлаждения, контроля света, электроподъемников дверей, противотуманных фар, электроприводы зеркал, а также сигнализация. В рекомендуемой книге приводятся кузовные работы. Процедуры ремонта сопровождаются соответствующими чертежами и рисунками в нужной последовательности. В виду этого с ремонтом своего любимца справится даже начинающий водитель.
Данное руководство по эксплуатации Ssang Yong включает детальную схему технического обслуживания, последовательность всех операций и их объемы. В силу этого Вы при желании можете выполнять обслуживание своего Ссанг Йонг самостоятельно. Но Вы также можете обратиться для выполнения техобслуживания и в сервисный центр. Из грамотно построенной беседы, работники СТО поймут, что Вы отлично разбираетесь в процедурах техобслуживания, поэтому у них не возникнет желания обманывать Вас, навязывая не нужные работы. Реальная потребность в руководстве по эксплуатации есть у каждого владельца Ssang YongActyon. Если Вы только собираетесь приобретать южнокорейский внедорожник, то в представленном пособии Вы обнаружите ценнейшие советы, какие характеристики при этом учитывать. Данная книга будет бесценной находкой для профессионалов СТО, специалистов сервисных центров, работников авторемонтных мастерских и всех тех, кто занимается профессионально обслуживанием и ремонтом внедорожников Ссанг Йонг.

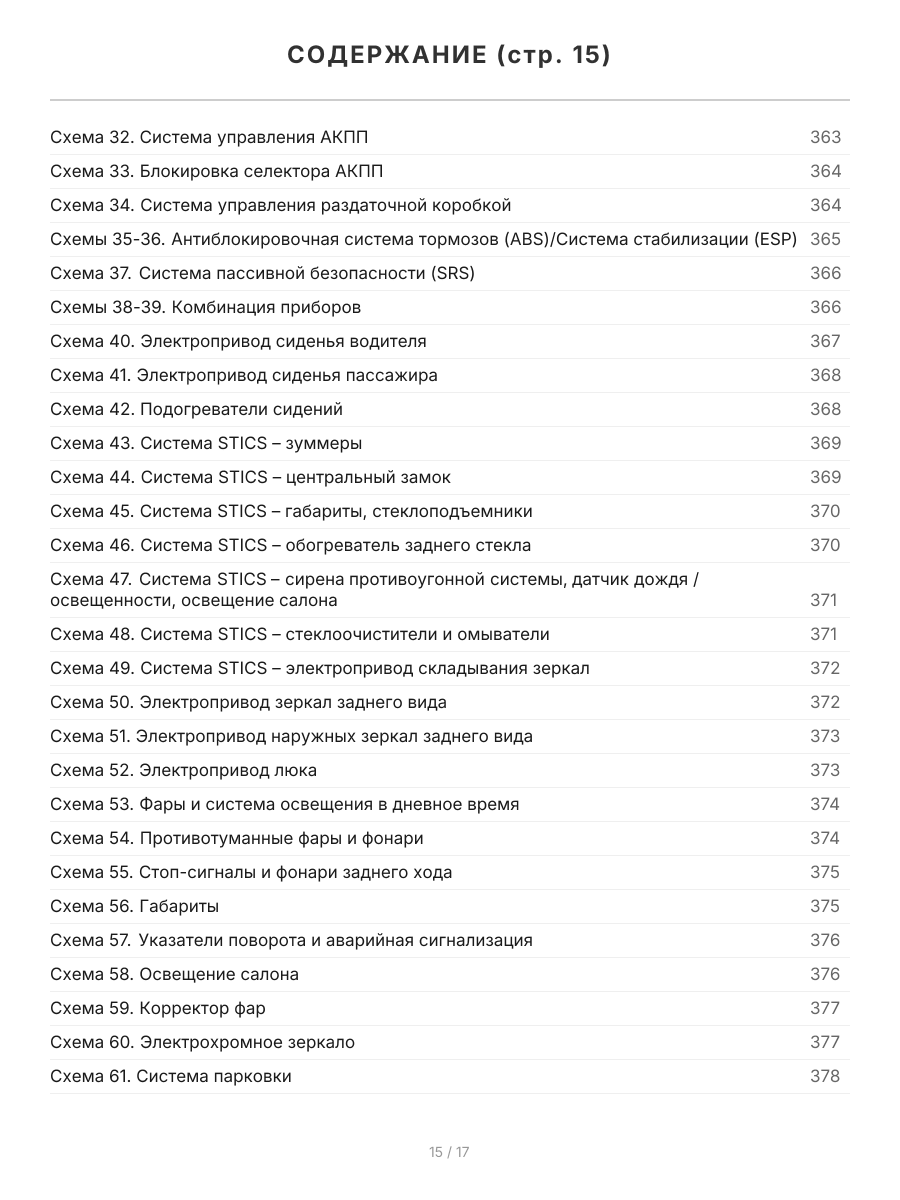

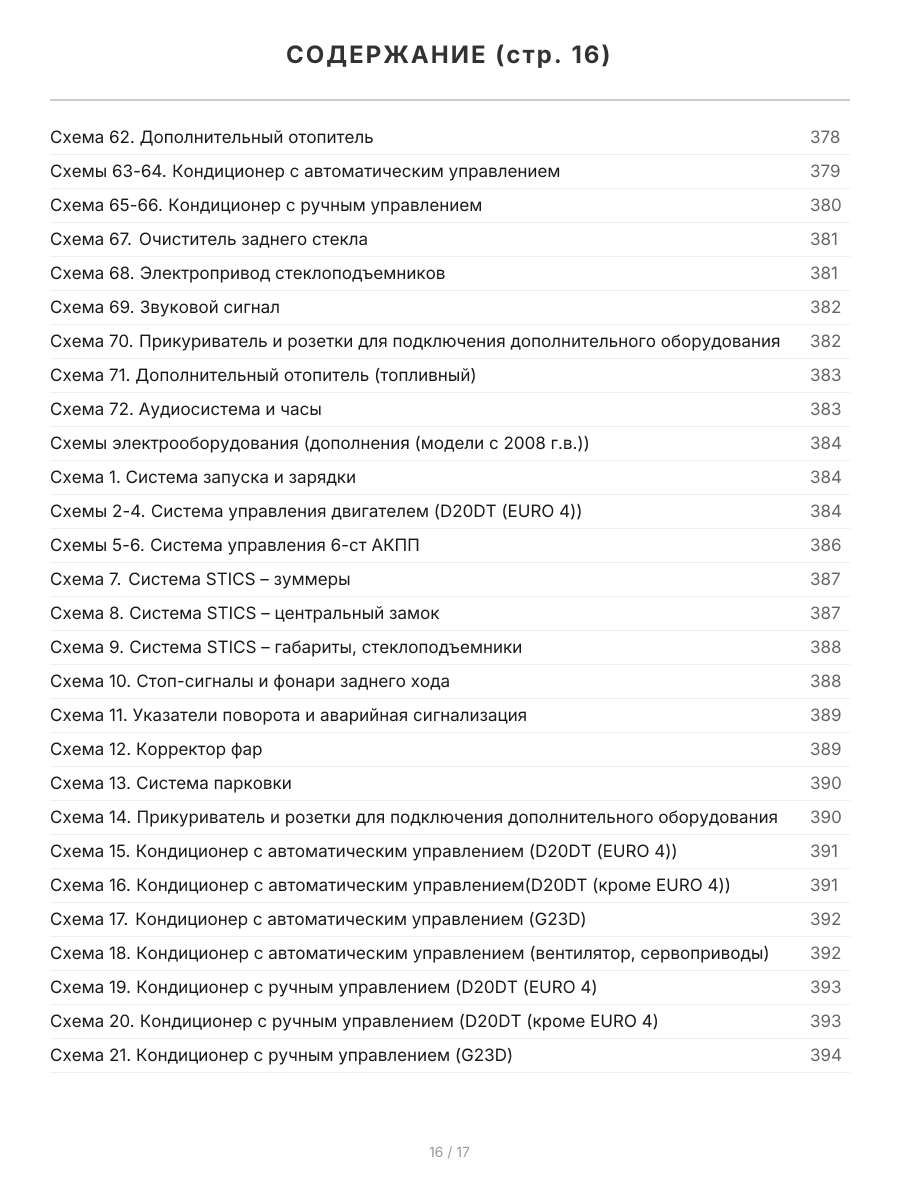

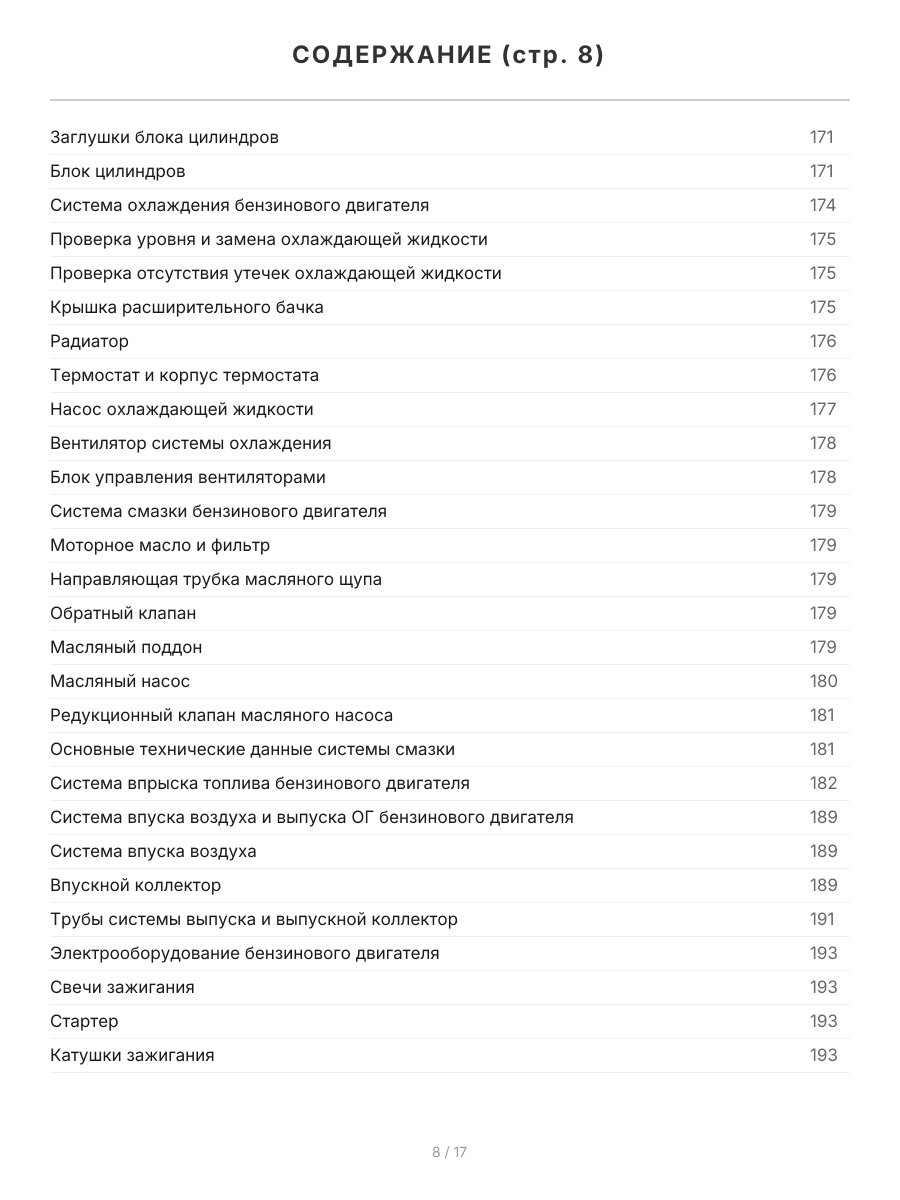

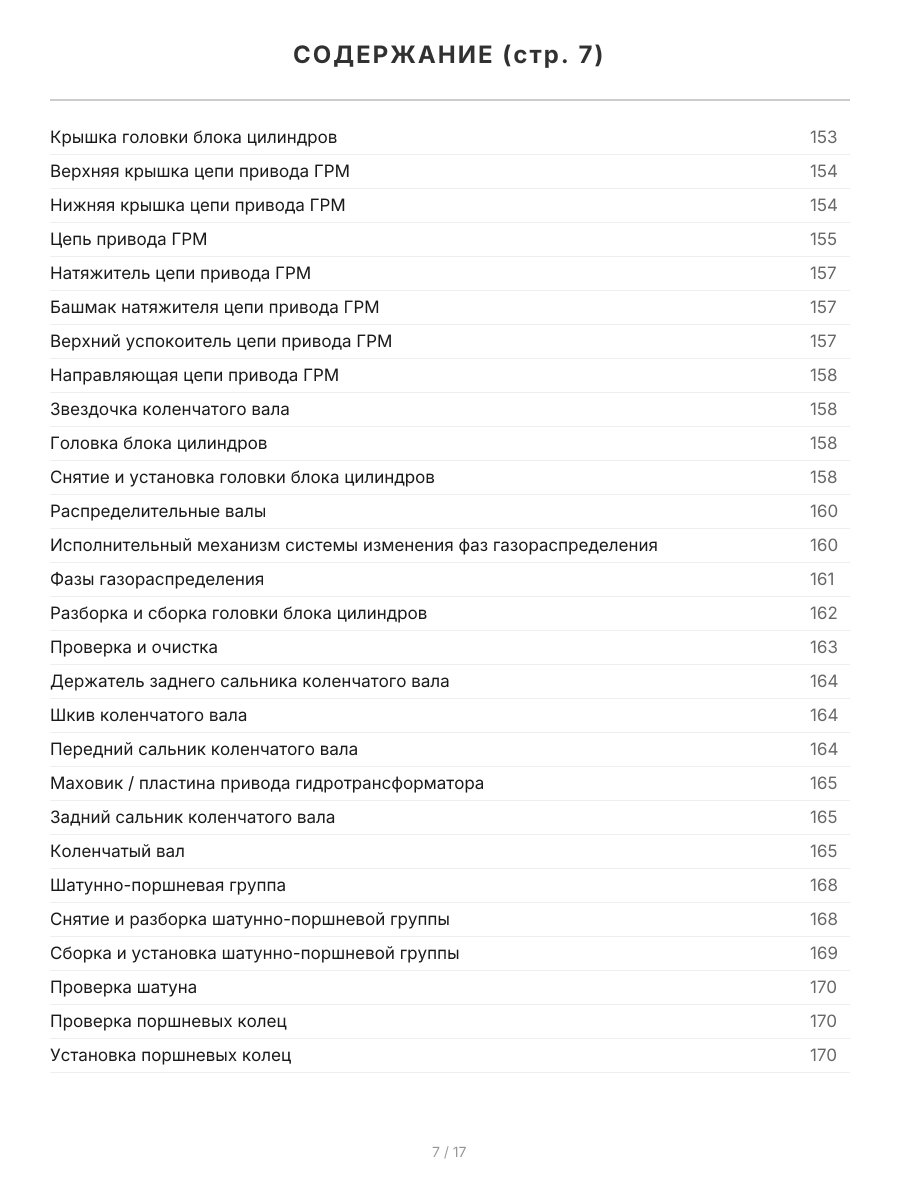

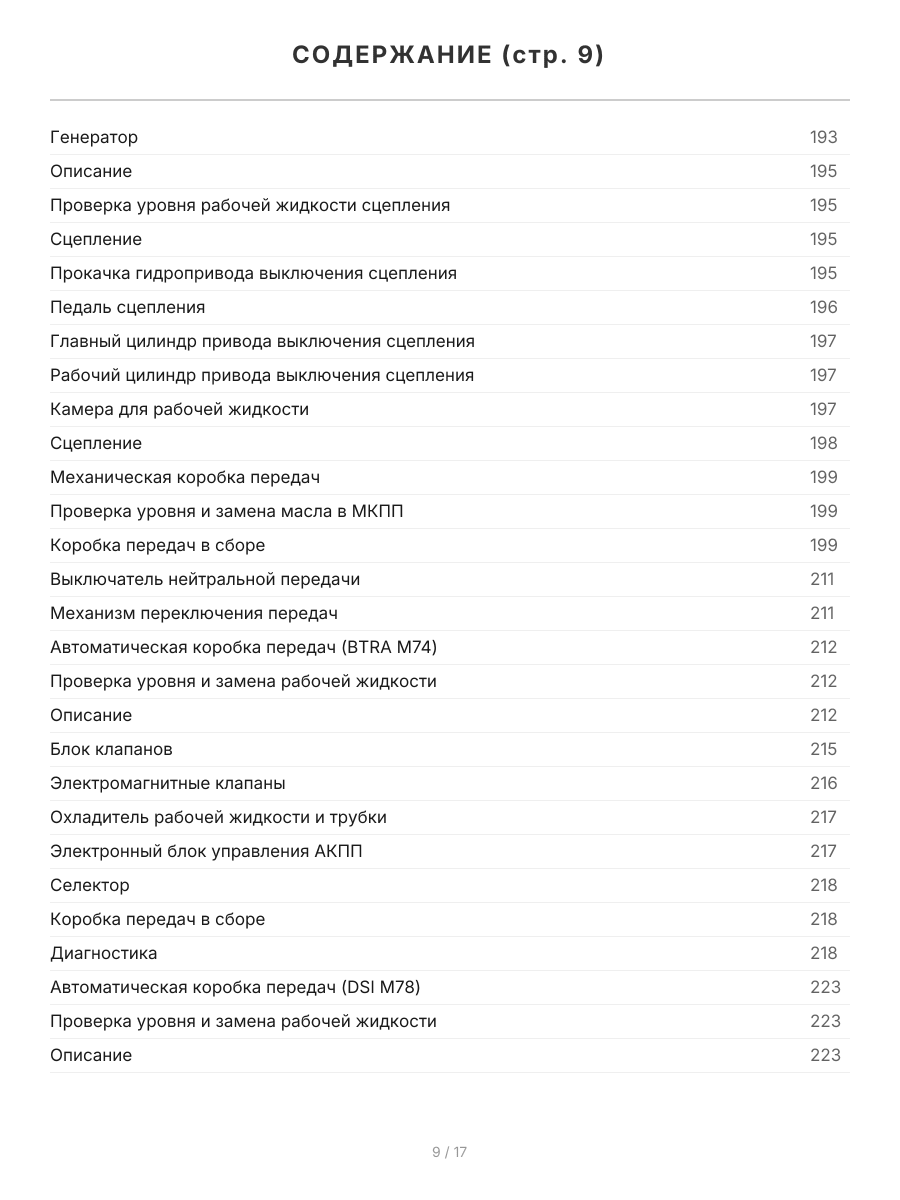

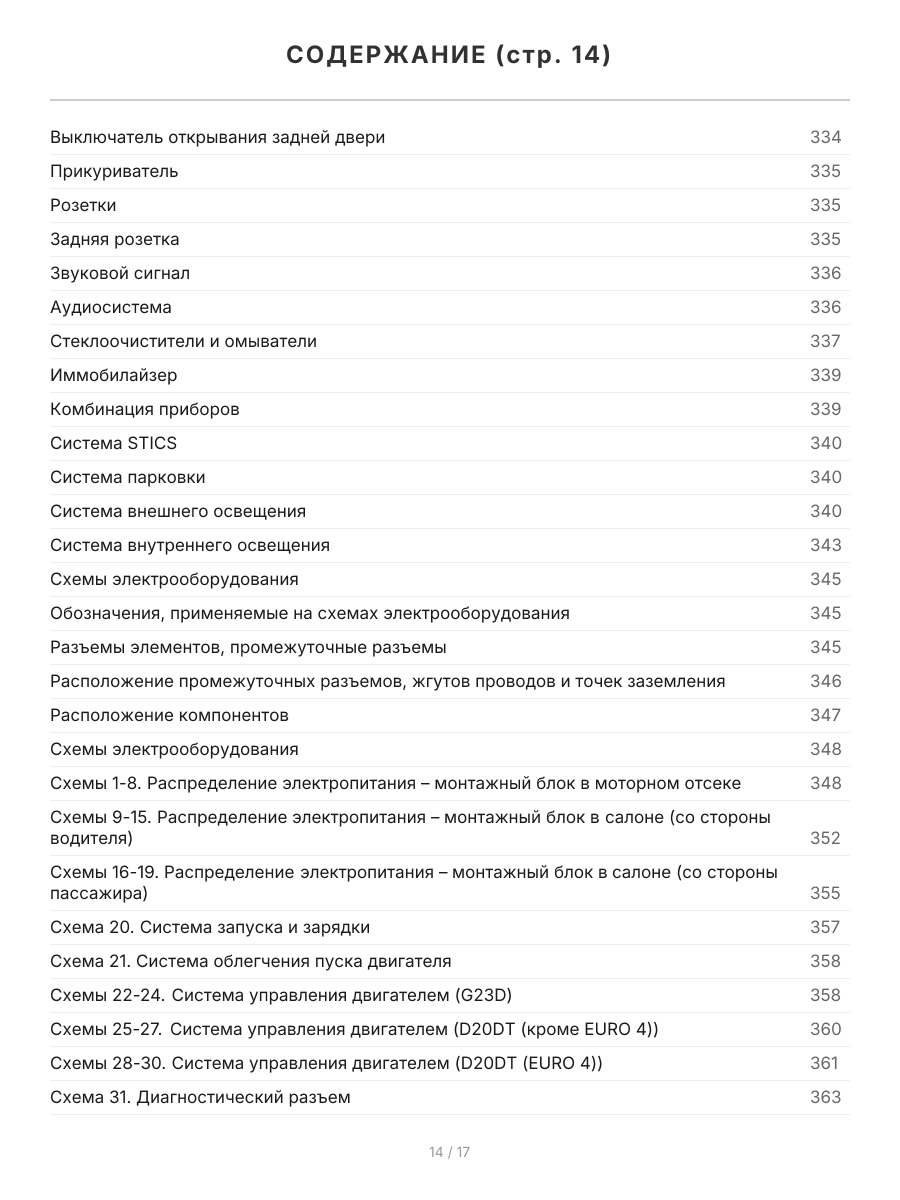

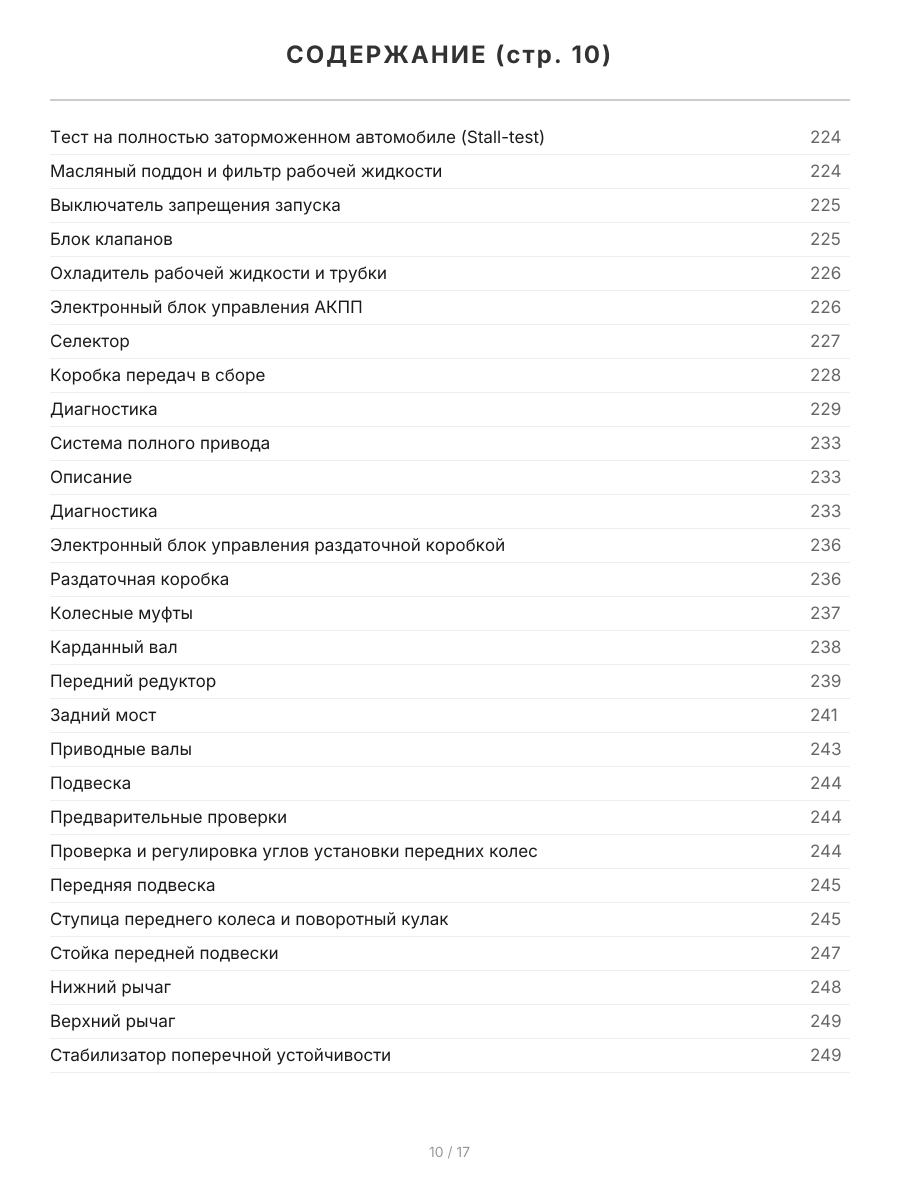

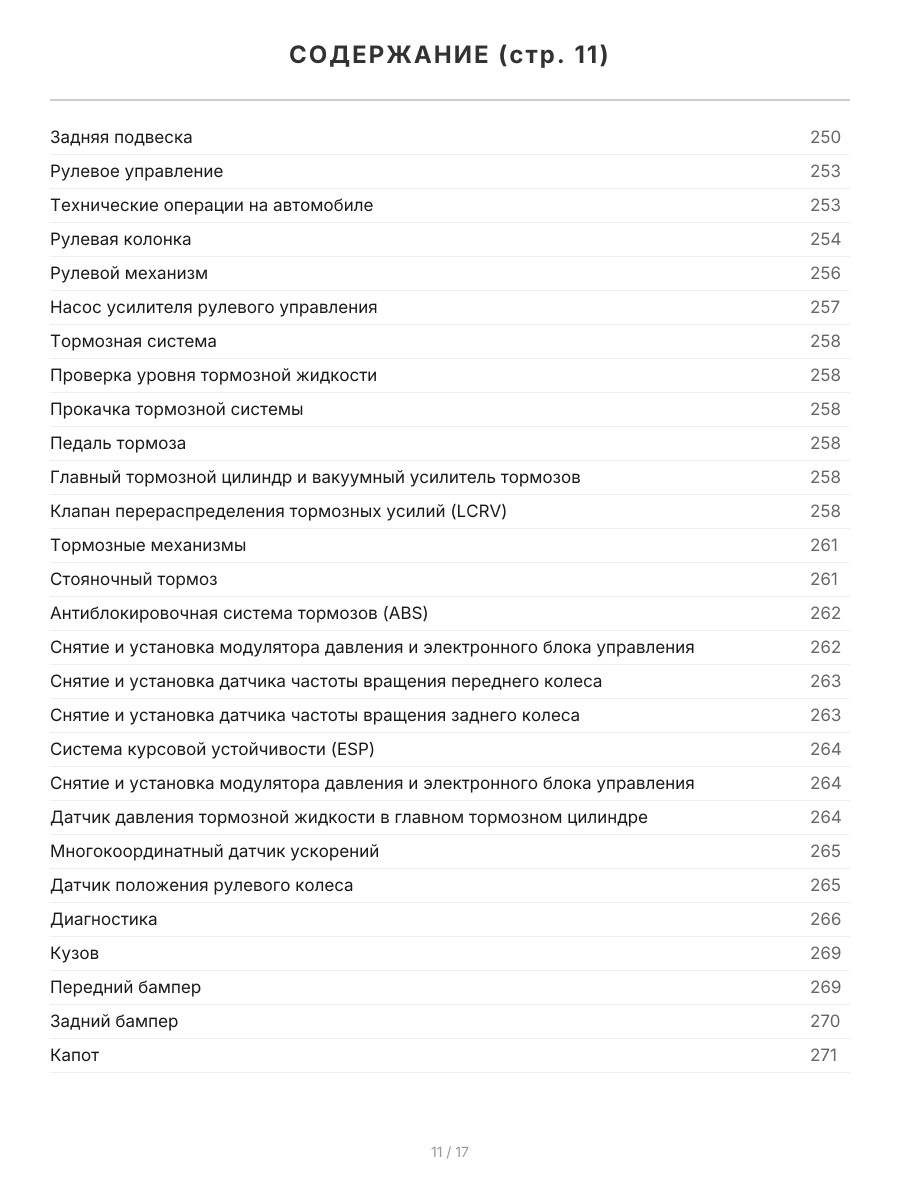

Оглавление

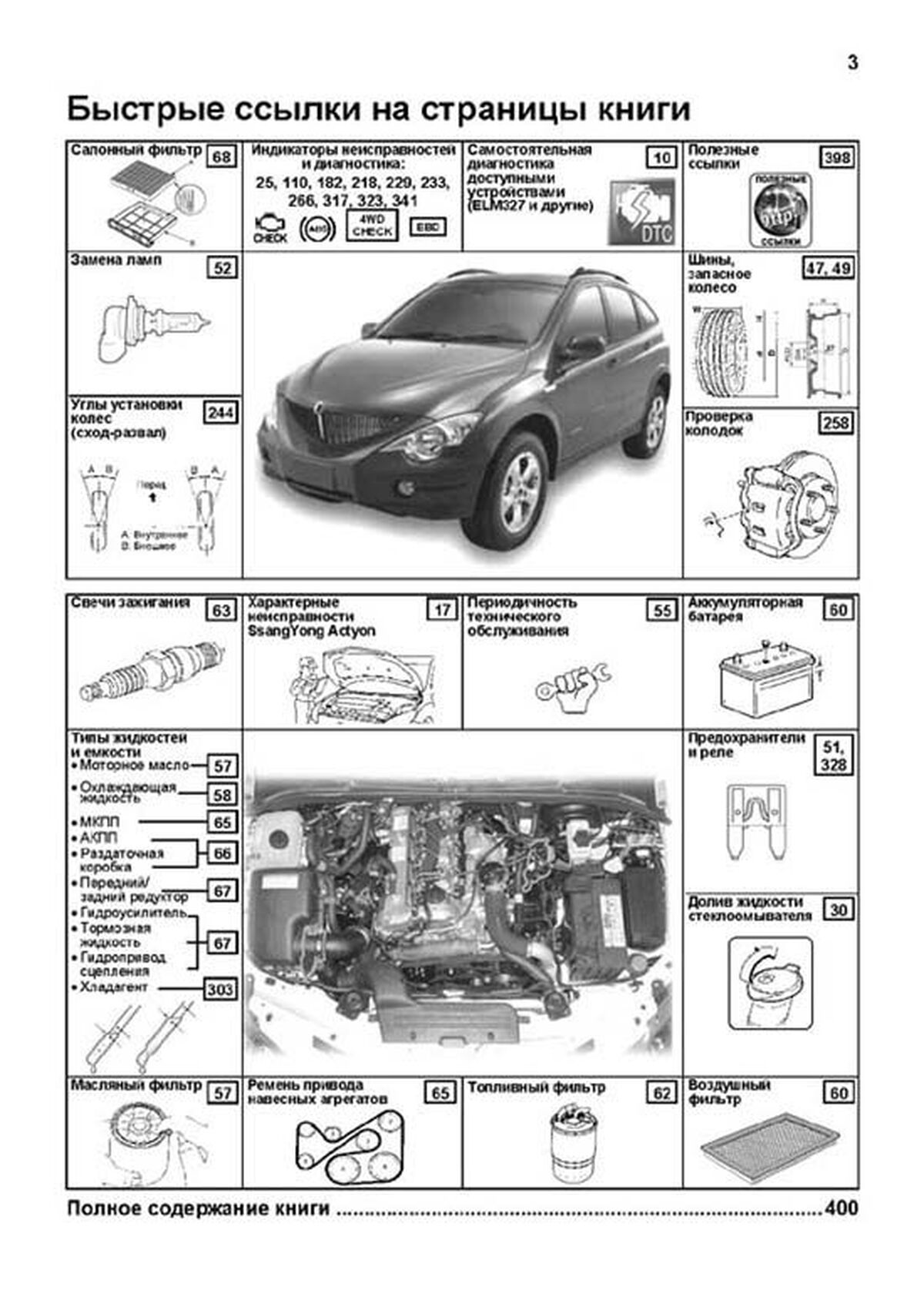

Быстрые ссылки на страницы книги 3
Идентификация 4
Сокращения 5
Общие инструкции по ремонту 5
Точки установки гаражного домкрата и лап подъемника 5
Основные параметры автомобиля 7
Меры безопасности при выполнении работ с различными системами 7
Самостоятельная диагностика 10

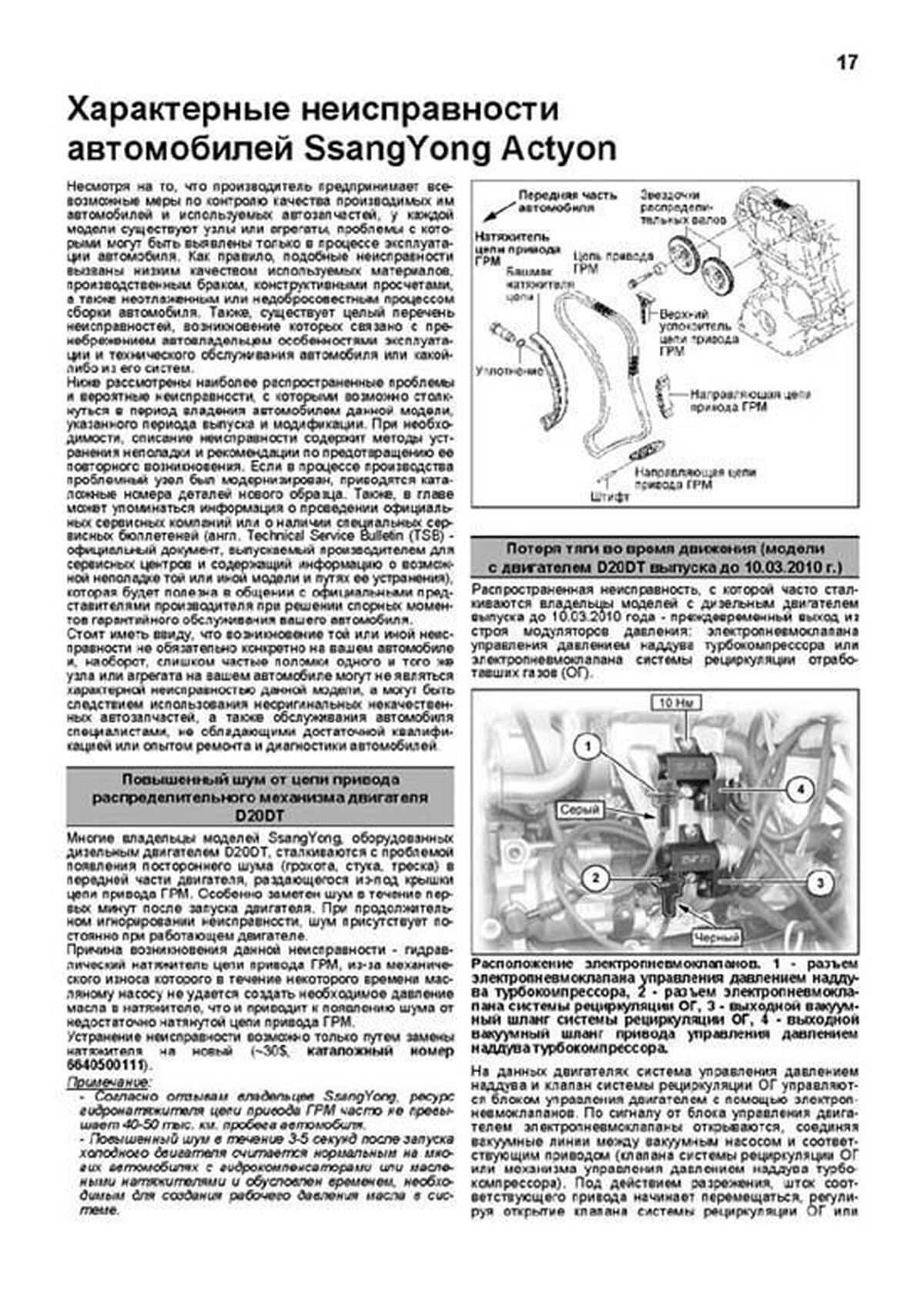

Характерные неисправности автомобилей SsangYong Actyon 17

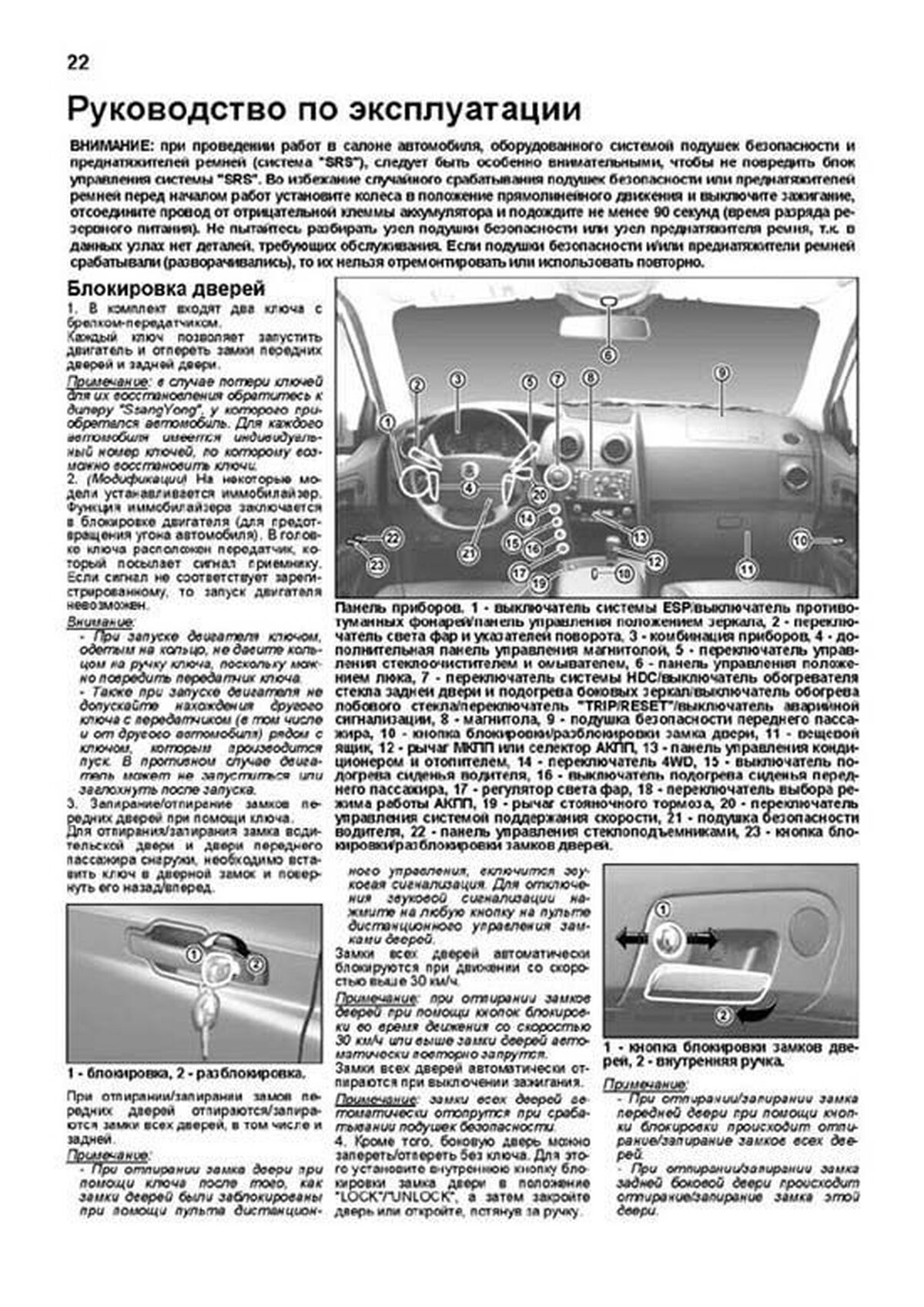

Руководство по эксплуатации 22
Блокировка дверей 22
Противоугонная система 24
Тахометр 24
Указатель температуры охлаждающей жидкости 24
Указатель количества топлива 24
Одометр и счетчик пробега 24
Индикаторы комбинации приборов 25
Часы 26
Стеклоподъёмники 27
Световая сигнализация на автомобиле 27
Система коррекции положения фар 28
Внутреннее освещение салона автомобиля 28
Капот 29
Лючок топливно-заливной горловины 29
Управление стеклоочистителями и омывателями 29
Регулировка положения рулевого колеса 30
Управление зеркалами 30
Обогрев стекол 31
Сиденья 31
Подогрев сидений 33
Ремни безопасности 33
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 34
Розетки для подключения дополнительных устройств 34
Люк 35
Отопитель и кондиционер 35
Аудиосистема - основные моменты эксплуатации 37
Система помощи при парковке 38
Система поддержания скорости 38
Управление автомобилем с АКПП 39
Управление автомобилем с МКПП 41
Антиблокировочная система тормозов (ABS) 41
Система экстренного торможения (BAS) 41
Система распределения тормозных усилий (EBD) 41
Система курсовой устойчивости (ESP) 41
Стояночный тормоз 42
Особенности трансмиссии моделей 4WD 42
Система помощи при спуске (HDC) 43
Советы по вождению в различных условиях 43
Буксировка автомобиля 44
Буксировка прицепа 44
Запуск двигателя 45
Неисправности двигателя во время движения 47
Запасное колесо, домкрат и инструменты 47
Поддомкрачивание автомобиля 47
Замена колеса 48
Рекомендации по выбору шин 49
Проверка давления и состояния шин 49
Замена шин 50
Особенности эксплуатации алюминиевых дисков 50
Замена дисков колес 50
Индикаторы износа накладок тормозных колодок 50
Каталитический нейтрализатор и система выпуска 50
Проверка и замена предохранителей 51
Замена ламп 52
Техническое обслуживание и общие процедуры проверки и регулировки 55
Интервалы обслуживания 56
Правила выполнения работ в моторном отсеке 56
Моторное масло и фильтр 57
Охлаждающая жидкость 58
Проверка воздушного фильтра 60
Аккумуляторная батарея 60
Топливный фильтр 62
Свечи зажигания (бензиновый двигатель) 63
Проверка давления конца такта сжатия 64
Проверка и регулировка ремней привода навесных агрегатов 65
Проверка уровня и замена масла в МКПП 65
Проверка уровня и замена рабочей жидкости АКПП (BTRA M74) 66
Проверка уровня и замена рабочей жидкости АКПП (DSI M78) 66
Проверка уровня и замена рабочей жидкости в раздаточной коробке 66
Проверка уровня и замена масла в переднем/заднем редукторах 67
Проверка уровня рабочей жидкости усилителя рулевого управления 67
Проверка уровня тормозной жидкости 68
Замена салонного фильтра 68
Дизельный двигатель. Механическая часть 69
Технические данные 69
Двигатель 69
