Описание

Всем знатокам японской автомобильной техники хорошо известен этот стильный кроссовер средних размеров, название которого, по замыслу производителей, означает «чувство путешествия к далеким, неизведанным землям, в поисках приключений». Но куда бы Вы на нем не отправились – в дальний, неизведанный путь по новым дорогам или недолгую, но очень ответственную деловую поездку, можете быть уверены, что с Вами вместе находится надежный четырехколесный партнер. Конечно, как и любой другой технике, этому мощному красавцу требуется правильная эксплуатация, техническое обслуживание согласно графику и правильный ремонт, с которым лучше не затягивать, если он необходим. Все это может дать своей любимой машине любой неравнодушный автомобилист. Но помочь водителю в осуществлении своих непосредственных обязанностей сможет не только автосервис, но и хорошая автолитература, например, данное руководство по ремонту Mitsubishi Outlander от известного издательства «Монолит». Такое пособие обязательно заинтересует работника автомастерской, который пожелает повысить эффективность своего труда и расширить запас прикладных знаний и умений, ведь в нем есть все сведения по правильной эксплуатации, техническому обслуживанию, диагностике и ремонту кроссовера. В этом мануале представлены модели машин, выпускаемых с 2009 года и оснащенных бензиновыми двигателями рабочим объемом 2.0 / 2.4 / 3.0 литра.

«Золотая серия» от «Монолита» всегда пользуется успехом у автолюбителей и профессионалов, поскольку представленные в ней сведения точны, актуальны и доступны для глубокого изучения читателем любого уровня подготовки, будь то новичок или заядлый водитель. В книге есть расширенный алфавитный указатель для быстрого поиска нужных данных, а содержание в целом очень логично упорядочено, так что осваивать пособие удобно с самых первых глав, в которых представлены теоретические знания, и постепенно переходить к более специальным, прикладным сведениям. Кроме того, данное руководство по ремонту Мицубиши Аутлэндер вмещает в себя сотни цветных фотографий и рисунков, чертежей и сводных таблиц, которые подсказывают пользователю все нюансы прикладных действий с машиной, а также особенности устройства микроавтобуса. Помимо сведений о мерах предосторожности, которые необходимо знать каждому, кто собирается приступить к практическим процедурам с микроавтобусом, в первой части книги есть много важных сведений общего характера. Например, имеется анализ конструкции автомобиля, в который вошли наглядные описания всех агрегатов, узлов и систем машины, в том числе их местоположение, рабочий функционал, технические данные, правила управления. Эти сведения, как и полная инструкция по эксплуатации Mitsubishi Outlander, помогут водителю грамотно пользоваться своим железным помощником, не причиняя ущерба технике по незнанию. В мануале также есть глава про техническое обслуживание кроссовера, где собраны воедино описания профилактических проверок, необходимых машине в соответствии с точным графиком. Грамотное техническое обслуживание станет залогом безопасности для всех участников дорожного движения, поможет всегда поддерживать Ваш автомобиль в рабочем состоянии.

Электрооборудование кроссовера должно ремонтироваться или настраиваться в строгом соответствии с правилами, поэтому автомобилисту или мастеру автосервиса будут нужны электросхемы Mitsubishi Outlander, которые есть в мануале в цветном варианте. Неожиданная поломка на дороге не обязательно должна стать поводом для траты слишком большого количества сил, времени и денег автовладельца, особенно если у него с собой есть данное пособие. В нем имеются подробные, поэтапные рекомендации о том, как правильно установить причину и характер возникшей поломки, а затем оптимальным образом осуществить безопасный ремонт. Описаны также и сопутствующие процедуры, такие как сборка-разборка, смазка, замены или настройка всех составляющих кроссовера. Все эти действия, имея определенный уровень сноровки, сможет осуществить каждый инициативный автомобилист, взяв стандартные инструменты. Например, самостоятельно диагностировать и починить двигатель, тормозную систему, рулевое управление, коробку передач, или же фары, покрышки, шины и колеса. Таким образом, водитель сбережет время и денежные средства, а возникшая проблема будет решена быстро и практично.

ВВЕДЕНИЕ
1 ДЕЙСТВИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ
Замена предохранителей и плавких вставок 1*1
Действия при выходе автомобиля из строя 1*4
Запуск двигателя от внешнего аккумулятора 1*4
Перегрев двигателя 1*5
Комплект инструмента, домкрат и рукоятка домкрата 1*6
Подготовка к замене колеса 1*6
Запасное колесо я" 1*7
Замена колеса 1*9
Буксировка автомобиля 1*10
Вождение автомобиля в сложных условиях 1*11
Замена ламп 1*12
2А ЕЖЕДНЕВНЫЕ ПРОВЕРКИ И ОПРЕДЕЛЕНИЕ
НЕИСПРАВНОСТЕЙ 2А*19
2В ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ
В ЗИМНИЙ ПЕРИОД 2В*34
2С ПОЕЗДКА НА СТО 2С*36
3 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Техническая информация автомобиля 3*38
Органы управления, приборная панель, оборудование салона 3*43
Уход за кузовом и салоном автомобиля 3*52
Техническое обслуживание автомобиля 3*55
4 ПРЕДОСТЕРЕЖЕНИЯ И ПРАВИЛА ТЕХНИКИ
БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ
НА АВТОМОБИЛЕ 4*62
5 ОСНОВНЫЕ ИНСТРУМЕНТЫ, ИЗМЕРИТЕЛЬНЫЕ
ПРИБОРЫ И МЕТОДЫ РАБОТЫ С НИМИ
Базовый комплект необходимых инструментов 5*64
Методы работы с измерительными приборами 5*66
6А МЕХАНИЧЕСКАЯ ЧАСТЬ БЕНЗИНОВЫХ ДВИГАТЕЛЕЙ
ОБЪЕМОМ 2,0 Л (4В11) ИЛИ 2,4 Л (4В12)
Технические операции на автомобиле 6А*68
Шкив коленчатого вала 6А*71
Распределительные валы 6А*73
Маслоотражательные колпачки клапанов 6А*77
Масляный поддон 6А*80
Сальники коленчатого вала 6А*81
Головка блока цилиндров 6А*83
Цепь привода ГРМ 6А*86
Цепь привода балансирного вала и масляного насоса 6А*89
Модуль балансирного вала и масляного насоса
(модификация с двигателем 4В12) 6А*93
Двигатель в сборе 6А*94
Поршни и шатуны 6А*97
Коленчатый вал и блок цилиндров 6А*100
Сервисные данные и спецификация 6А*102
6В МЕХАНИЧЕСКАЯ ЧАСТЬ БЕНЗИНОВОГО ДВИГАТЕЛЯ
ОБЪЕМОМ 3,0 Л (6В31)
Технические операции на автомобиле 6В*106
Шкив коленчатого вала 6В*107
Сальник распределительного вала 6В*109
Распределительные валы и маслоотражательные колпачки клапанов 6В*110
Масляный поддон 6В*115
Сальники коленчатого вала 6В*117
Головки блока цилиндров двигателя 6В*118
Ремень привода ГРМ 6В*119
Двигатель в сборе 6В*121
Поршни и шатуны 6В*124
Коленчатый вал и блок цилиндров 6В*127
Сервисные данные и спецификация 6В*129
7 СИСТЕМА ОХЛАЖДЕНИЯ
Технические операции на автомобиле 7*132
Термостат 7*133
Водяной насос 7*135
Радиатор системы охлаждения и шланги радиатора системы охлаждения 7*135
Шланги и трубки системы охлаждения 7*138
Сервисные данные и спецификация 7*141
8 СИСТЕМА СМАЗКИ
Общие сведения 8*142
Технические операции на автомобиле 8*142
Датчик давления моторного масла 8*143
Масляный насос 8*144
Маслоохладитель 8*147
Сервисные данные и спецификация 8*148
9 СИСТЕМА ПИТАНИЯ
Технические операции на автомобиле 9*149
Топливный бак 9*150
Топливный насос 9*152
Топливная рампа и топливные форсунки 9*152
Корпус дроссельной заслонки 9*155
ЭБУ двигателем 9*156
Сервисные данные и спецификация 9*157
10 СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
Педаль акселератора 10*158
Круиз - контроль 10*158
Система принудительной вентиляции картера
(PCV) 10*158
Система улавливания паров топлива 10*159
Каталитический нейтрализатор 10*159
Система рециркуляции отработавших газов
(EGR) 10*159
11 СИСТЕМА ВПУСКА И ВЫПУСКА
Впускной коллектор 11*161
Выпускной коллектор 11*164
Выхлопная труба и основной глушитель 11*168
Воздушный фильтр 11*170
Сервисные данные и спецификация 11*171
12 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ
Система зарядки 12*172
Система пуска 12*177
Система зажигания „ 12*180
Сервисные данные и спецификация 12*183
13 СЦЕПЛЕНИЕ
Технические операции на автомобиле 13*185
Педаль сцепления и главный цилиндр 13*185
Ремонт сцепления 13*187
Выжимной цилиндр сцепления 13*189
Сервисные данные и спецификация 13*189
14 КОРОБКА ПЕРЕДАЧ
Технические операции на автомобиле 14*191
Механическая коробка передач 14*192
Автоматическая коробка передач 14*195
Вариатор 14*199
Раздаточная коробка 14*202
Сервисные данные и спецификация 14*205
15 ПРИВОДНЫЕ ВАЛЫ И ОСИ
Технические операции на автомобиле 15*207
Передний мост 15*208
Задний мост 15*213
Карданный вал 15*217
Сервисные данные и спецификация 15*217
16 ПОДВЕСКА
Технические операции на автомобиле 16*219
Передняя подвеска 16*220
Задняя подвеска 16*223
Сервисные данные и спецификация 16*229
17 ТОРМОЗНАЯ СИСТЕМА
Технические операции на автомобиле 17*230
Педаль тормоза 17*233
Главный тормозной цилиндр и вакуумный усилитель тормозов 17*233
Передний дисковый тормозной механизм 17*234
Задний дисковый тормозной механизм 17*236
Стояночный тормоз 17*237
Антиблокировочная система тормозов и система курсовой устойчивости 17*240
Сервисные данные и спецификация 17*243
18 РУЛЕВОЕ УПРАВЛЕНИЕ
Технические операции на автомобиле 18*245
Рулевое колесо 18*246
Рулевой вал 18*247
Рулевой механизм 18*248
Насос усилителя рулевого управления 18*250
Шланги и трубки усилителя рулевого управления 18*253
Сервисные данные и спецификация 18*254
19 КУЗОВ
Капот 19*255
Переднее крыло 19*256
Двери 19*256
Дверь багажного отделения 19*260
Остекление 19*263
Бамперы 19*266
Наружные зеркала заднего вида 19*268
Приборная панель 19*270
Центральная напольная консоль 19*271
Сиденья 19*273
Кузовные размеры 19*274
Сервисные данные и спецификация 19*279
20 ПАССИВНАЯ БЕЗОПАСНОСТЬ
Датчики фронтального удара 20*280
Электронный блок управления системой подушек безопасности 20*280
Модули подушек безопасности и контактный диск 20*281
Модуль боковой подушки безопасности 20*283
Модуль шторки безопасности 20*284
Датчик бокового удара 20*285
Ремни безопасности 20*286
Сервисные данные и спецификация 20*287
21 СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
Общие сведения и технические операции на автомобиле 21*288
Панель управления кондиционером 21*290
Блок системы отопления, вентиляции и кондиционирования воздуха в сборе 21 *290
Моторы управления системой кондиционирования 21*292
Датчики системы кондиционирования воздуха 21*292
Блок управления кондиционером воздуха 21*293
Компрессор кондиционера воздуха 21*293
Конденсатор 21*295
Трубки и шланги системы кондиционирования 21*295
Воздуховоды системы кондиционирования воздуха 21*296
Вентиляция 21*297
Сервисные данные и спецификация 21*297
22 ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ
И ЭЛЕКТРОСХЕМЫ
Аккумуляторная батарея 22*298
Комбинация приборов 22*298
Освещение 22*299
Звуковой сигнал 22*304
Система облегчения парковки 22*304
Вспомогательные электрические гнезда 22*304
Комбинированный переключатель рулевой колонки 22*305
Аудио и навигационная система 22*305
Электронный блок управления ETACS 22*308
Система беспроводного управления 22*308
Система доступа без ключа 22*310
Электросхемы 22*311
ТОЛКОВЫЙ СЛОВАРЬ С*344

↓ Показать оглавление целиком ↑ Свернуть оглавление

PDF превью

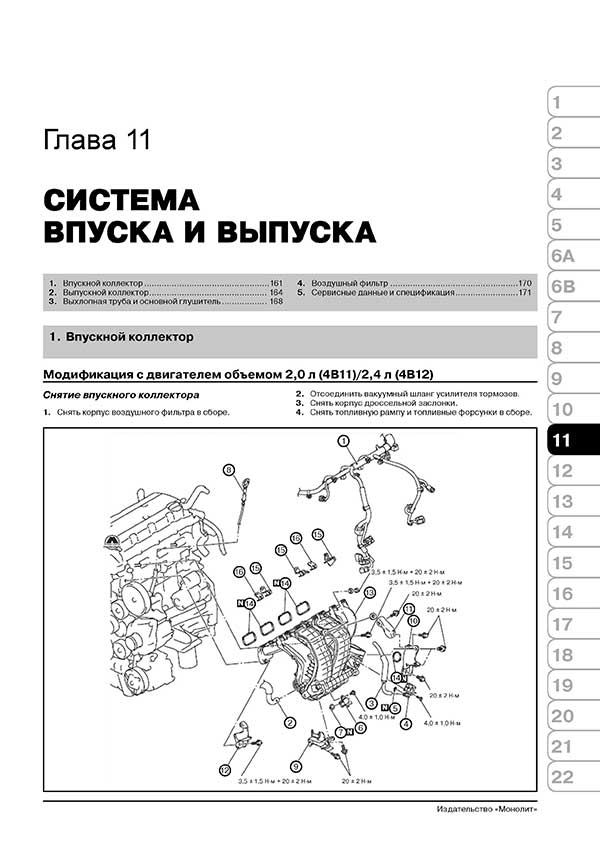

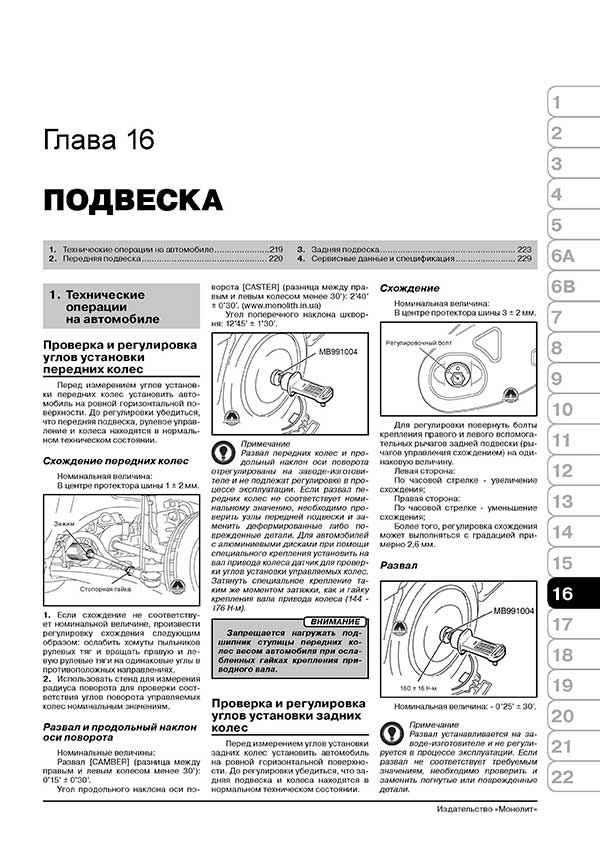

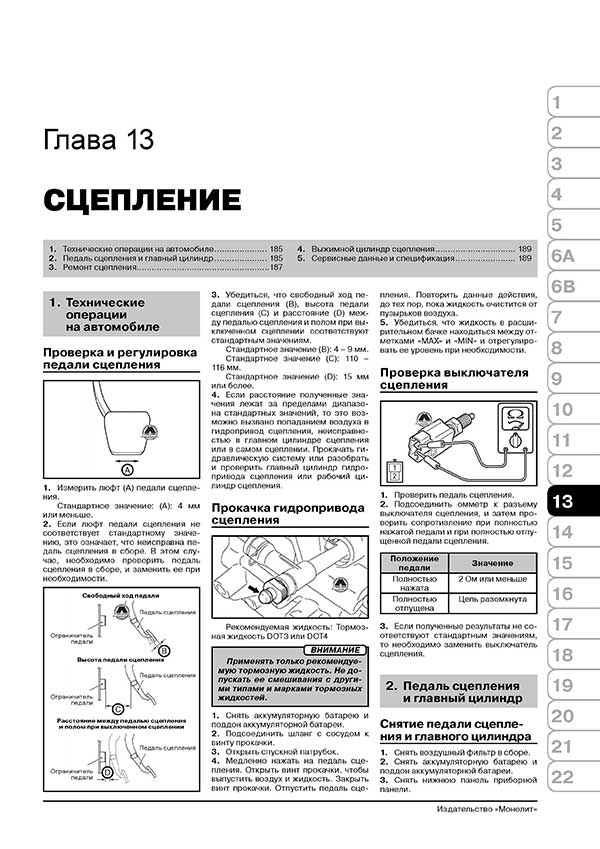

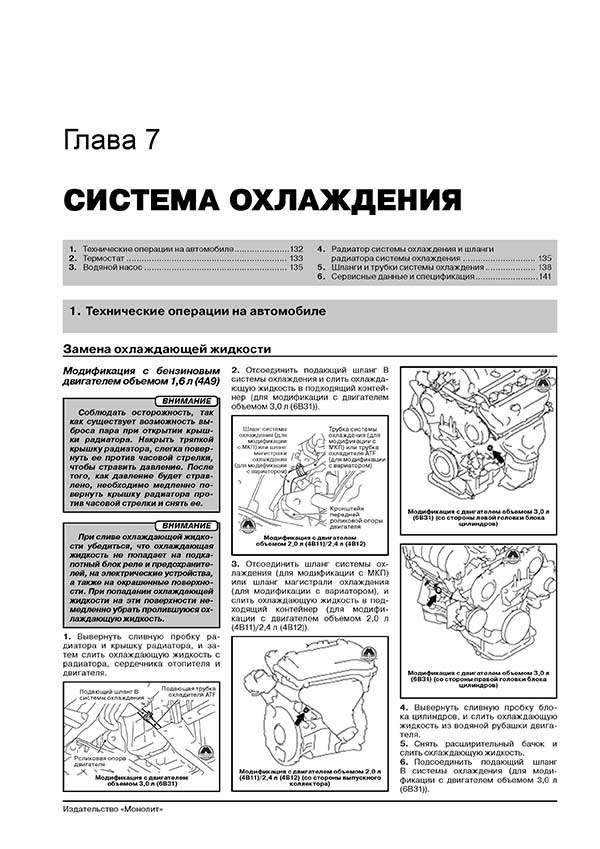

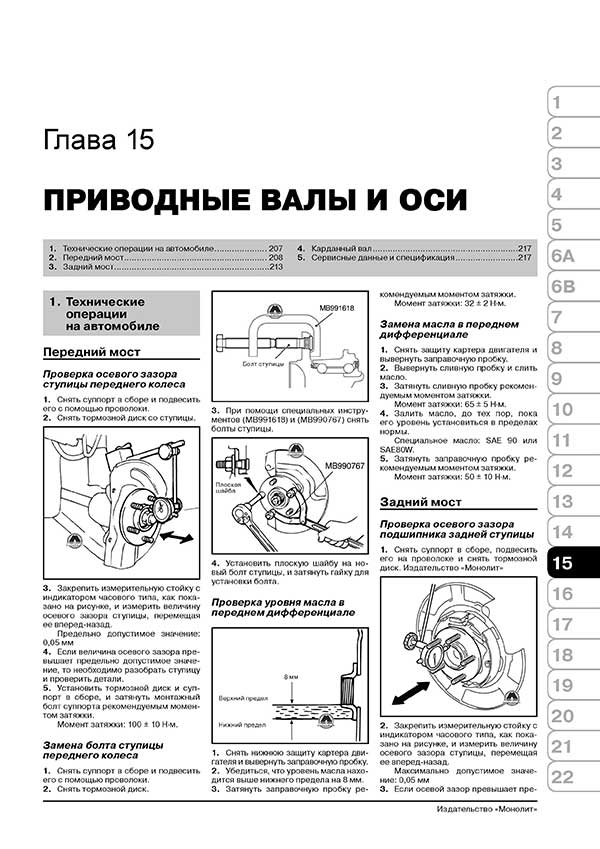

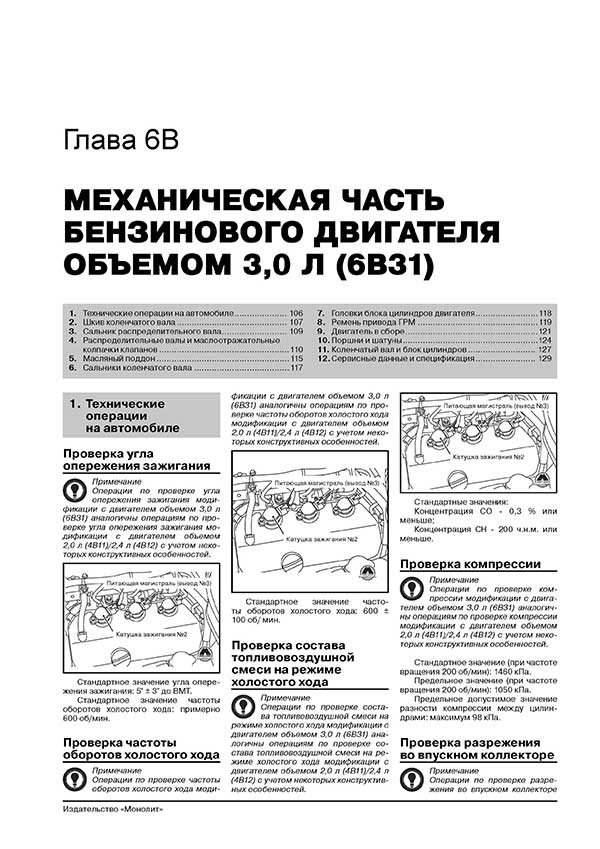

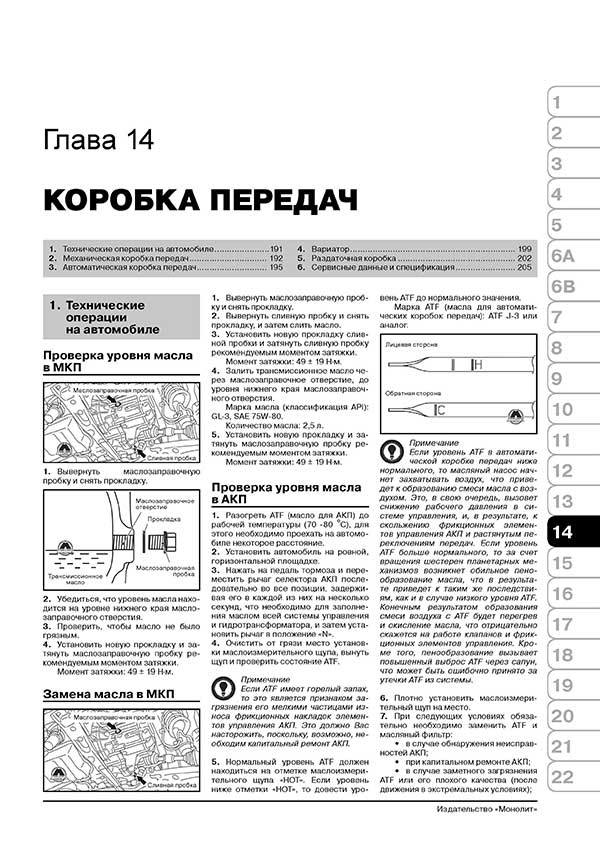

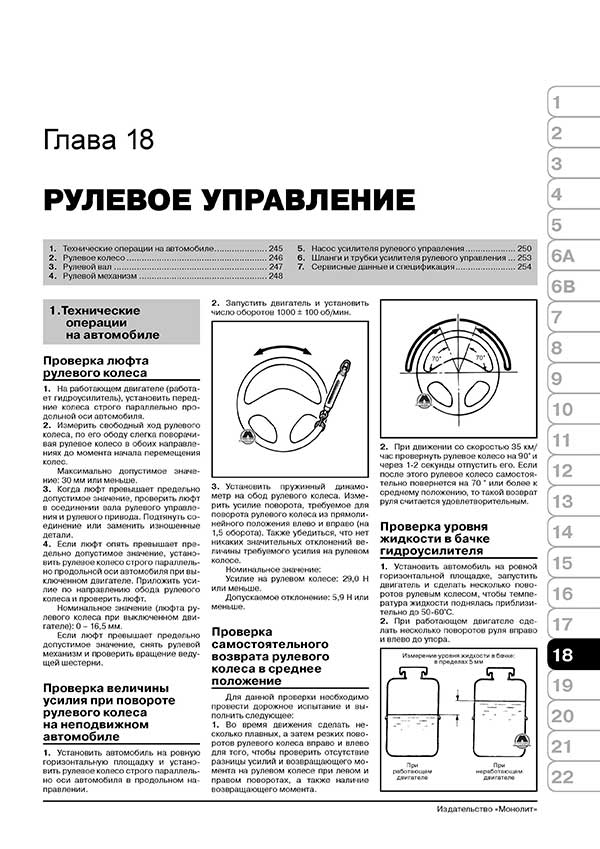

Отрывок главы — даёт представление о подаче материала, иллюстрациях и глубине описания процедур.
