TOYOTA LAND CRUISER 100 / LEXUS LX 470 бензин с 1998 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы
- Артикул
- 992
- ISBN
- 978-5-88850-349-2
- Модельный ряд
- с 1998 г.в.
- Двигатели бензин
- 4.7
- Страниц
- 488
- Переплёт
- Мягкий
- Формат
- 205 x 285 мм
- Цветность
- Ч/Б
- Бумага
- Офсетная
- Язык
- Русский
Описание
Японские вседорожники созданы для самых трудных трасс, они готовы доказать стойкость своего характера даже в экстремальных условиях, свободно проезжая там, где другой машине хода нет, будь то песчаное побережье, заснеженные холмы или размытая дождями колея. Конечно, и водители этих джипов – люди, привыкшие к приключениям, которые не пасуют перед трудностями и хорошо разбираются в технике, то есть в нужный момент готовы придти на помощь своему четырехколесному товарищу так же, как и он многократно выручал своего владельца. Существует не так уж мало мануалов по эксплуатации, диагностике и починке, обслуживанию японских вседорожников, однако только руководство по ремонту TOYOTA LAND CRUISER 100 / LEXUS LX 470 является настолько удачным и популярным, что первое его издание было раскуплено за считанные месяцы. Теперь появился новый тираж пособия и все, кто не успел приобрести эту информативную и качественную книгу, могут исправить это упущение. Новый справочник будет полезен как водителям джипов, так и мастерам автосервисов, которые сталкиваются со многими практическими задачами ежедневно и должны решать их как можно лучше. В данном пособии рассматриваются джипы с 1998 года выпуска, оборудованные силовыми агрегатами на бензине 2UZ-FE (V8 4,7 литра). Кроме того, авторы не упустили из виду модификации за 2002 год.
Предлагаемое пособие подготовлено издательством «Легион-Автодата» с учетом всех требований и пожеланий пользователей. Новый тираж оснащен целым массивом наглядного материала, общей справочной информации, затрагивает важнейшие автомобильные темы, которые рано или поздно понадобятся водителю или мастеру. Руководство по ремонту Тойота Ленд Крузер / Лексус LX470 насчитывает 4888 страниц и предлагает оптимальные решения различных задач с точки зрения настоящих профессионалов. Именно так – доступно, и при этом точно и профессионально – написано практически все книги данного издательства. Из первой половины мануала можно узнать немало важных теоретических сведений, например, о мерах предосторожности для водителей и автомехаников или о том, каковы составляющие элементы Лэнд Крузера, какие функции они выполняют. Далее следует развернутая инструкция по эксплуатации Toyota Land Cruiser 100 / Lexus LX 470, которая подскажет водителю, как поступать в спорных моментах на дороге или в гараже, чтобы не испортить машину. А всё, что касается техобслуживания джипа, вынесено в отдельную главу с подробными примерами и указанием временных периодов проведения проверок и осмотров машины.
Чтобы разобраться в электрооборудовании вседорожника, следует знать электросхемы ToyotaLandCruiser 100 / LexusLX 470, которые все рассматриваются в этом руководстве. Диагностика неисправностей джипа и их быстрое и эффективное устранение по всем правилам возможно даже руками начинающего автолюбителя (готового потрудиться на благо своего авто). В этом мануале даны наглядные пронумерованные примеры ремонта Лэнд Крузера от начала до конца, в зависимости от того, какому элементу автомобиля требуется починка.
Предлагаемое пособие подготовлено издательством «Легион-Автодата» с учетом всех требований и пожеланий пользователей. Новый тираж оснащен целым массивом наглядного материала, общей справочной информации, затрагивает важнейшие автомобильные темы, которые рано или поздно понадобятся водителю или мастеру. Руководство по ремонту Тойота Ленд Крузер / Лексус LX470 насчитывает 4888 страниц и предлагает оптимальные решения различных задач с точки зрения настоящих профессионалов. Именно так – доступно, и при этом точно и профессионально – написано практически все книги данного издательства. Из первой половины мануала можно узнать немало важных теоретических сведений, например, о мерах предосторожности для водителей и автомехаников или о том, каковы составляющие элементы Лэнд Крузера, какие функции они выполняют. Далее следует развернутая инструкция по эксплуатации Toyota Land Cruiser 100 / Lexus LX 470, которая подскажет водителю, как поступать в спорных моментах на дороге или в гараже, чтобы не испортить машину. А всё, что касается техобслуживания джипа, вынесено в отдельную главу с подробными примерами и указанием временных периодов проведения проверок и осмотров машины.
Чтобы разобраться в электрооборудовании вседорожника, следует знать электросхемы ToyotaLandCruiser 100 / LexusLX 470, которые все рассматриваются в этом руководстве. Диагностика неисправностей джипа и их быстрое и эффективное устранение по всем правилам возможно даже руками начинающего автолюбителя (готового потрудиться на благо своего авто). В этом мануале даны наглядные пронумерованные примеры ремонта Лэнд Крузера от начала до конца, в зависимости от того, какому элементу автомобиля требуется починка.
Видео издательства
Это общий ролик издательства — собственного видео по этой книге пока нет. Зато можно увидеть, как они подают и оформляют свои мануалы.

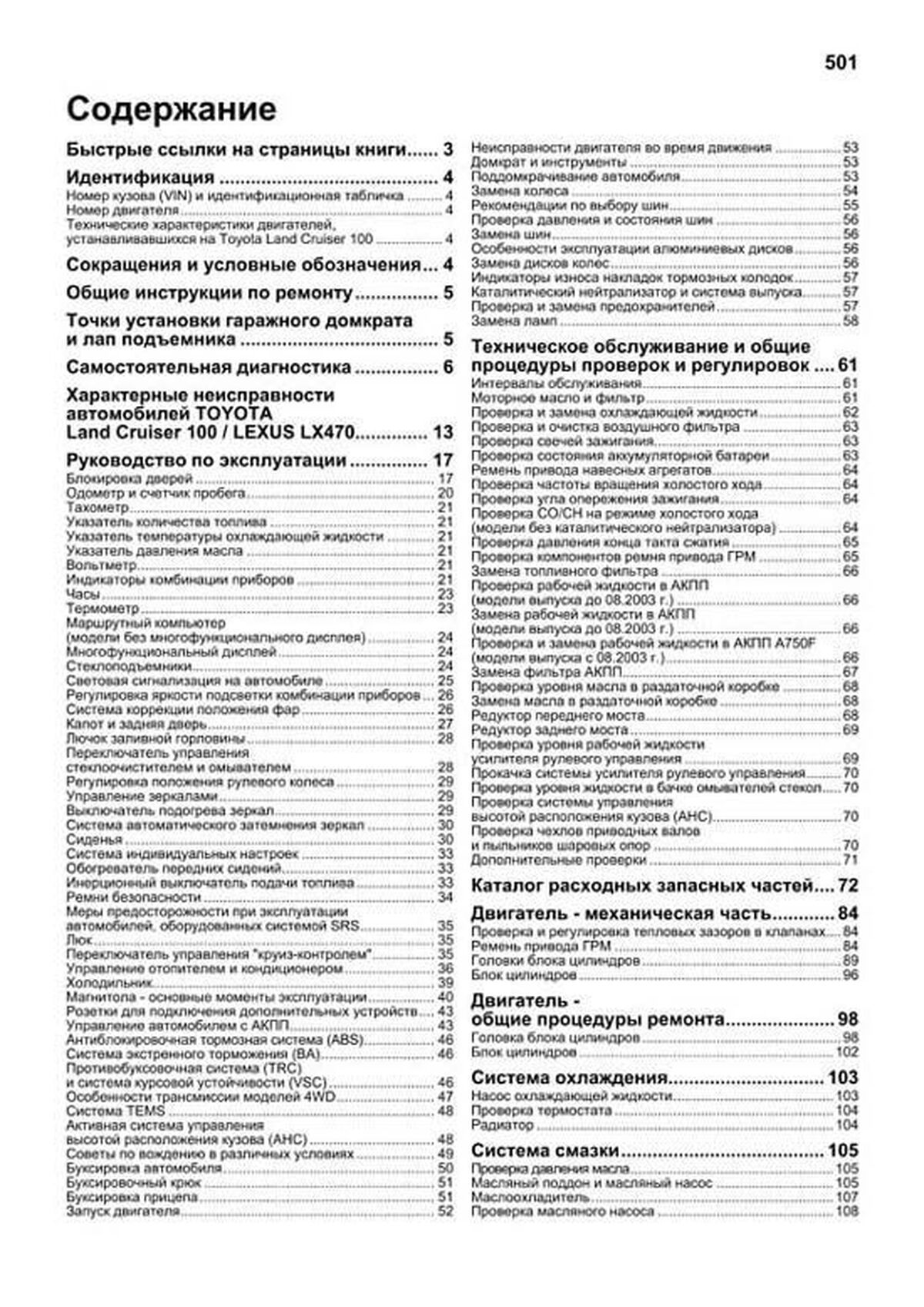

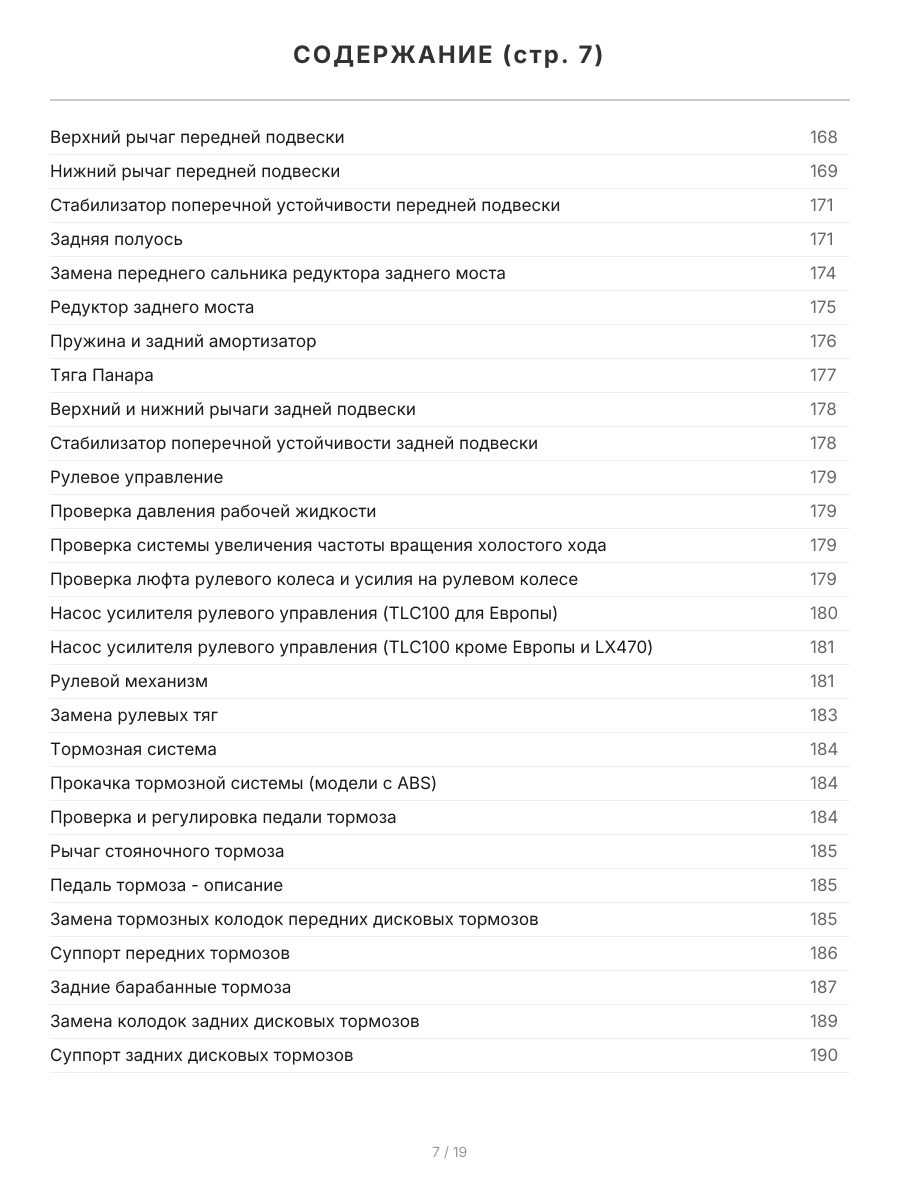

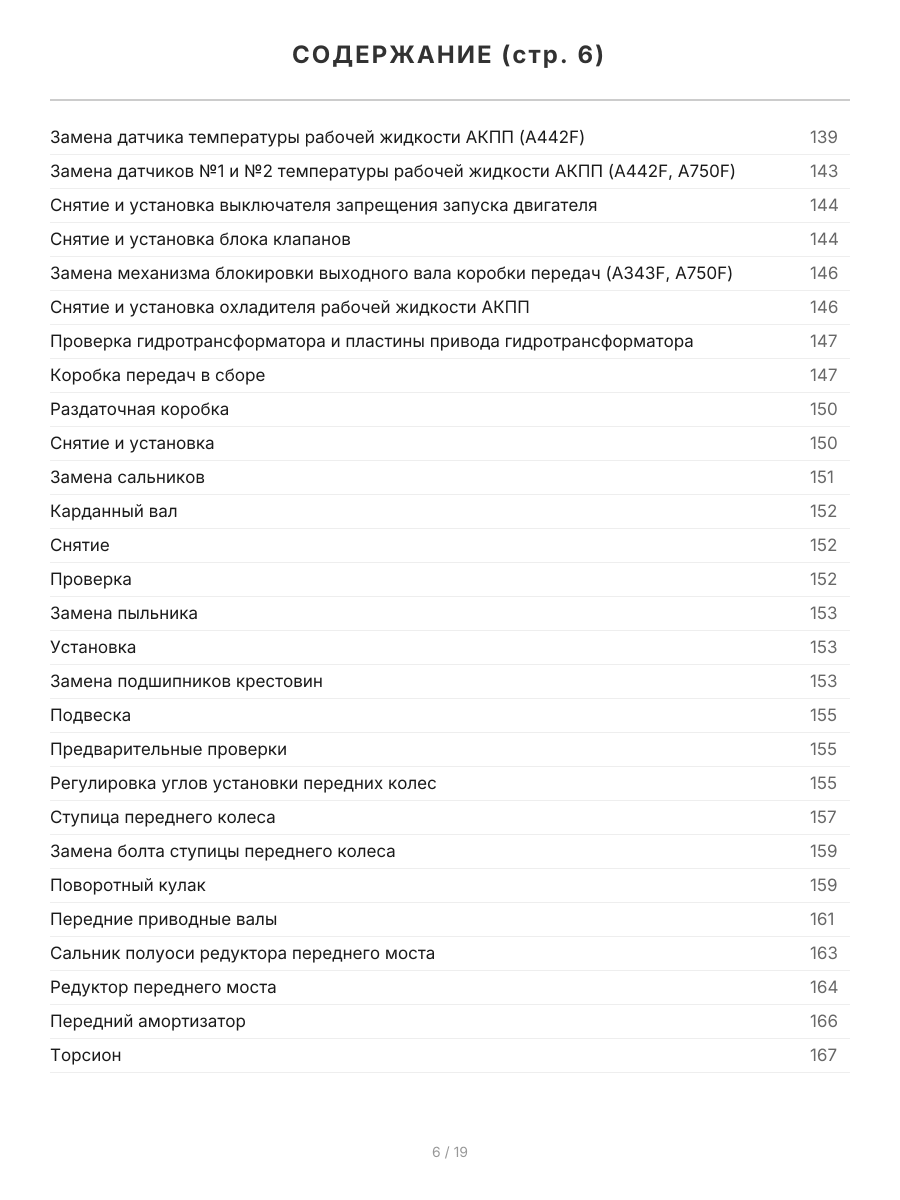

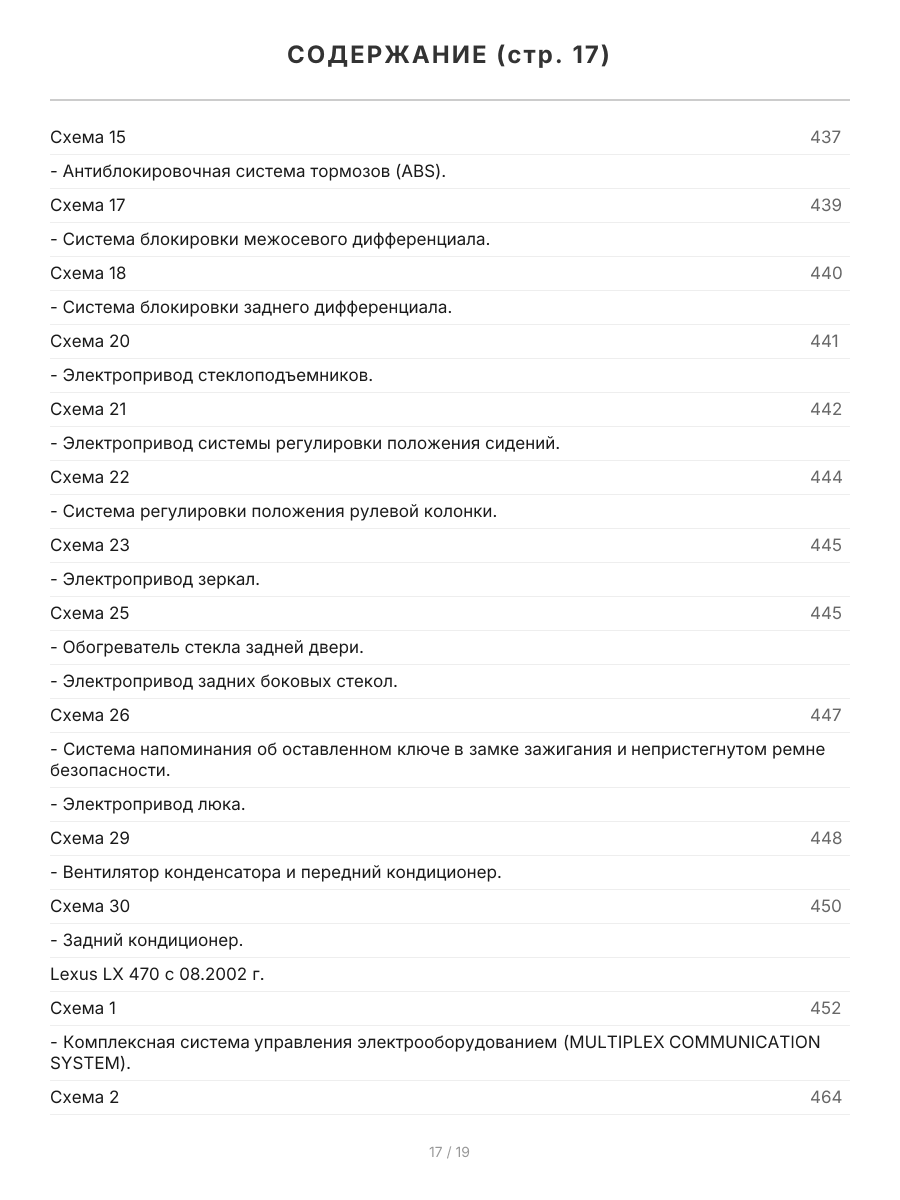

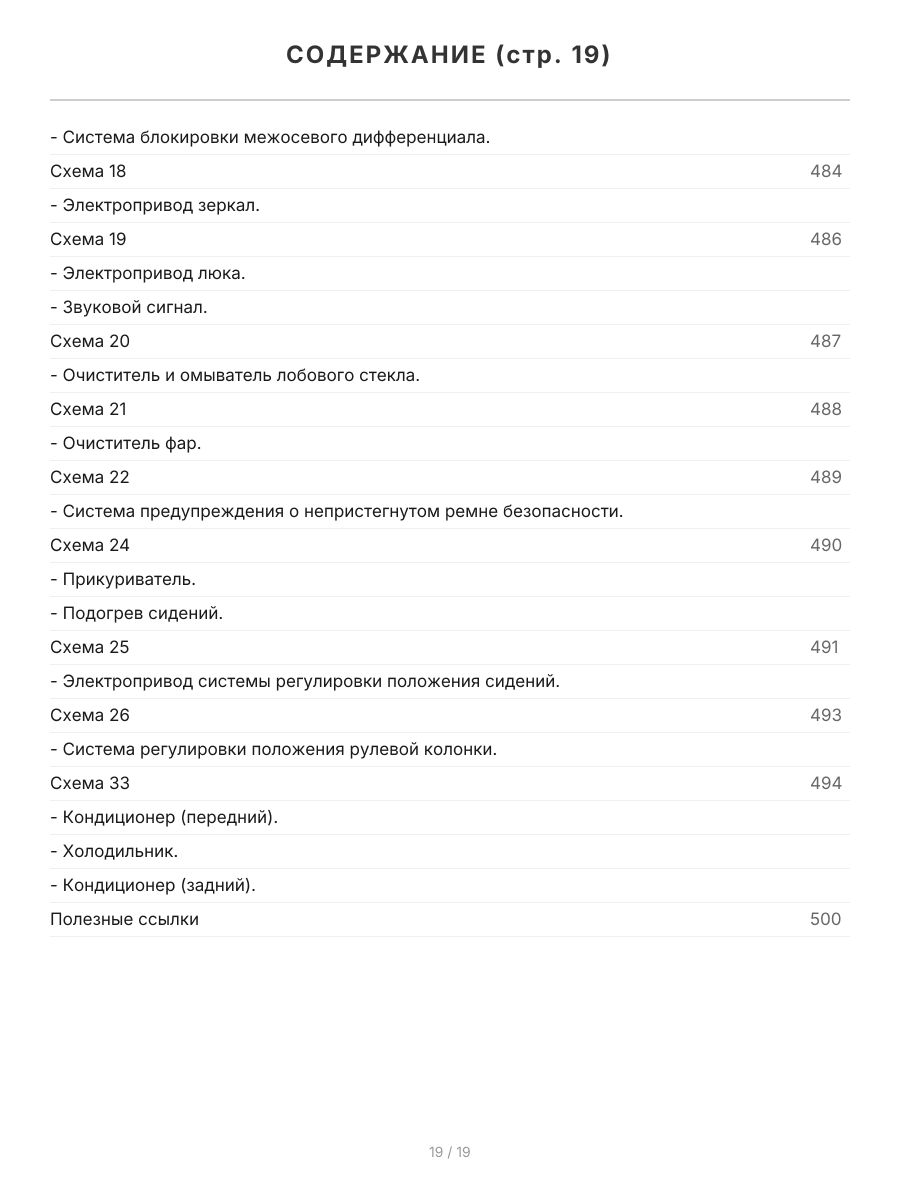

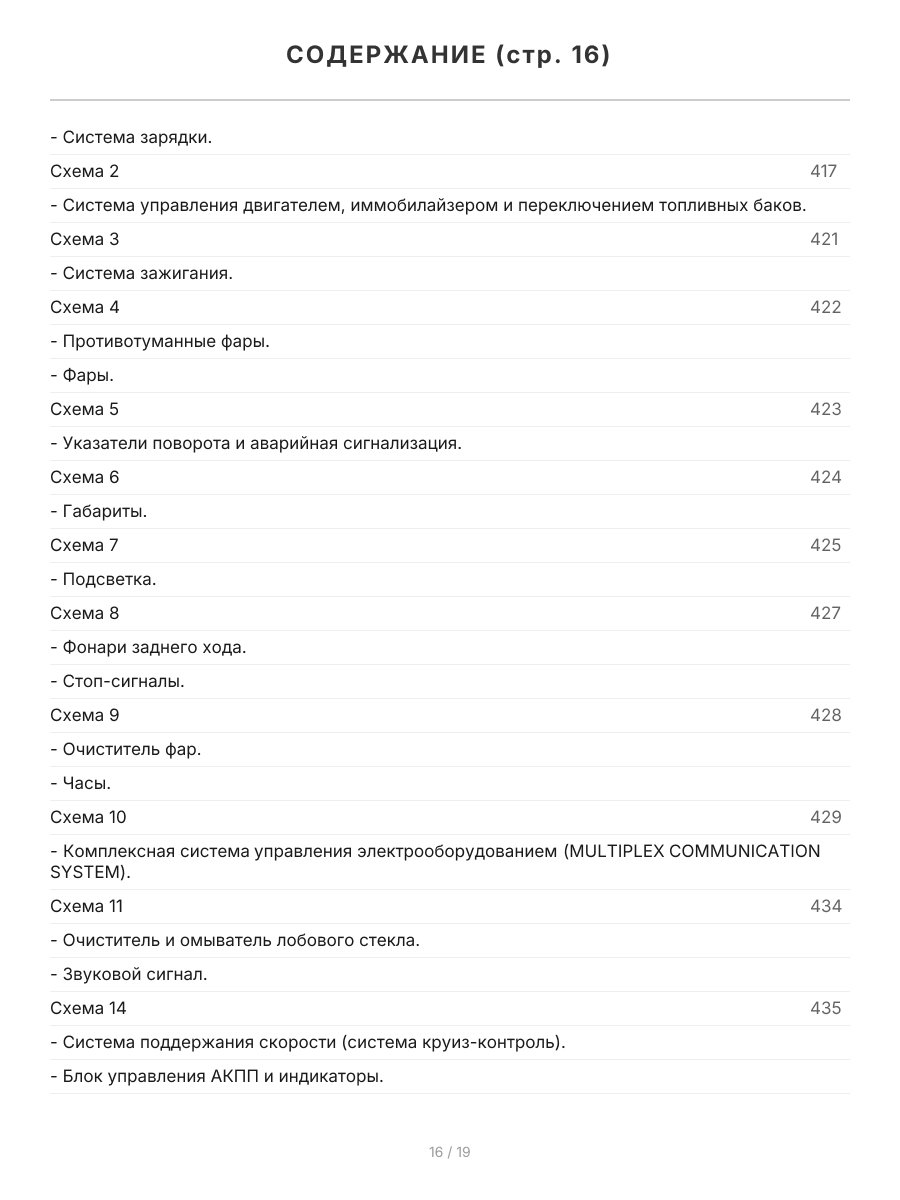

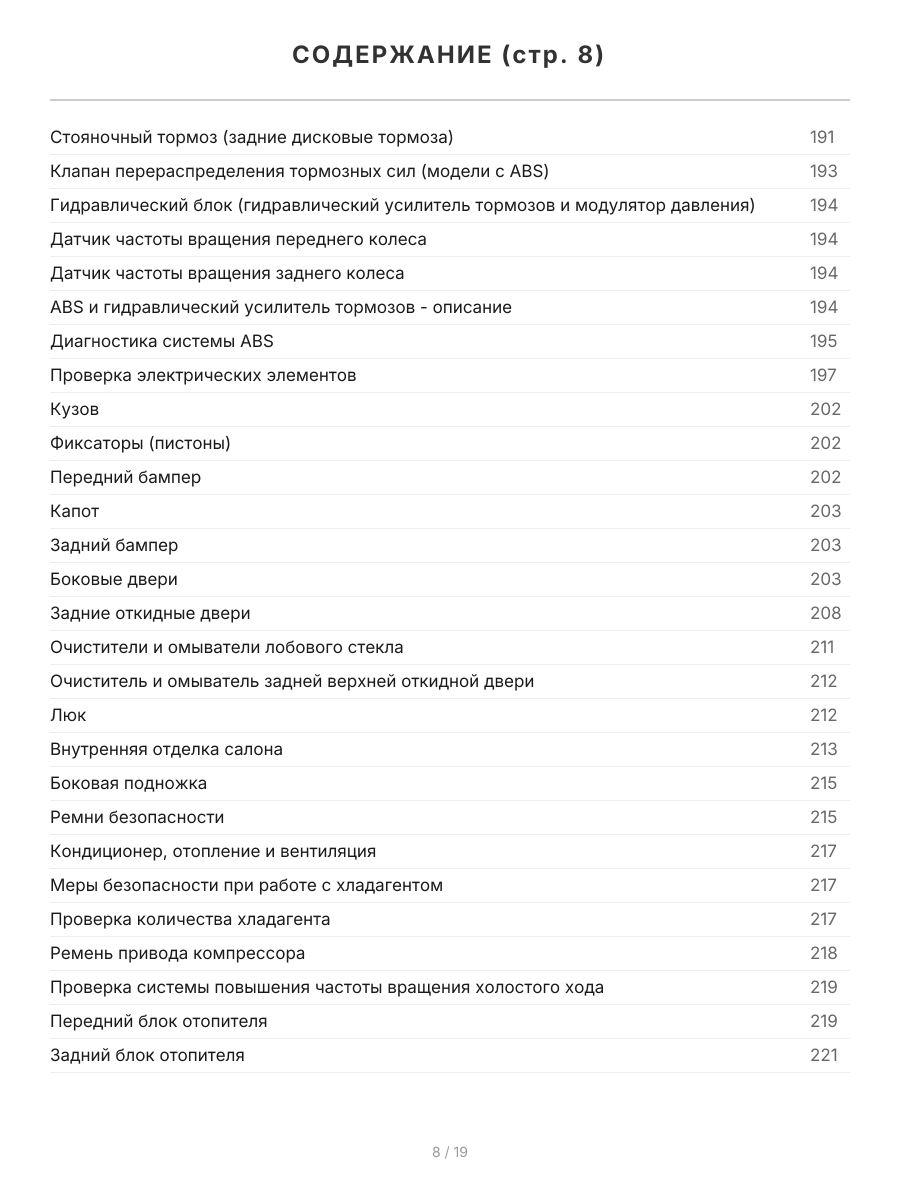

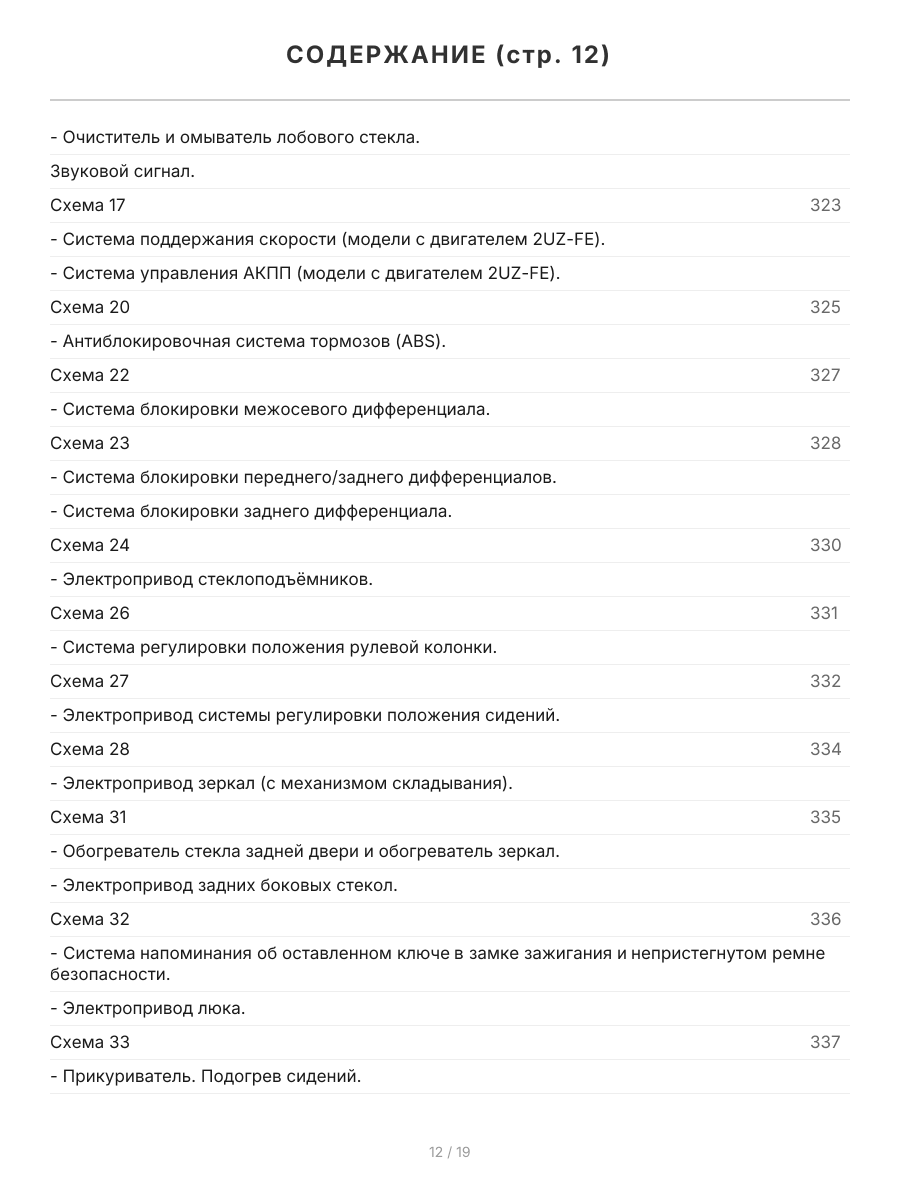

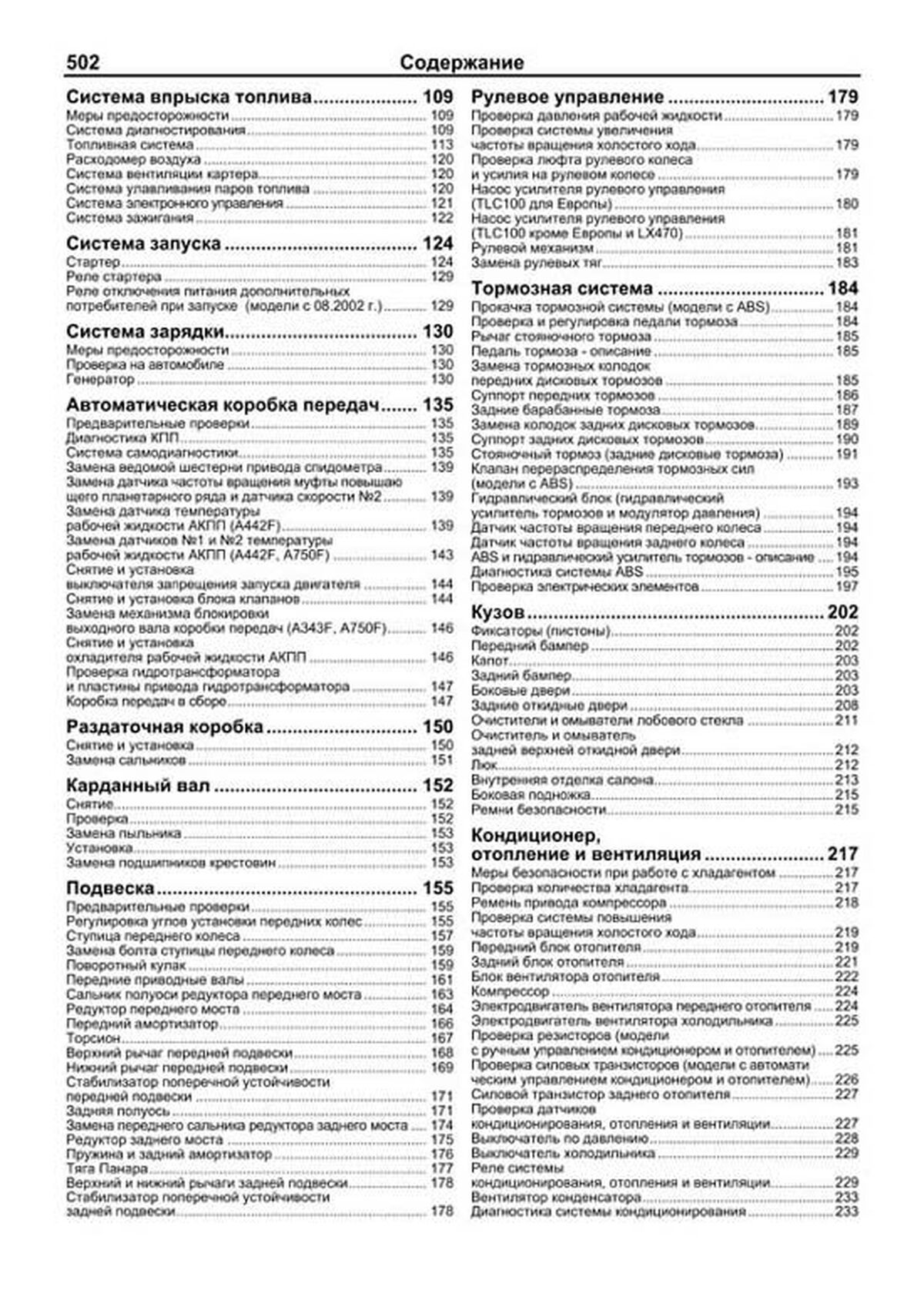

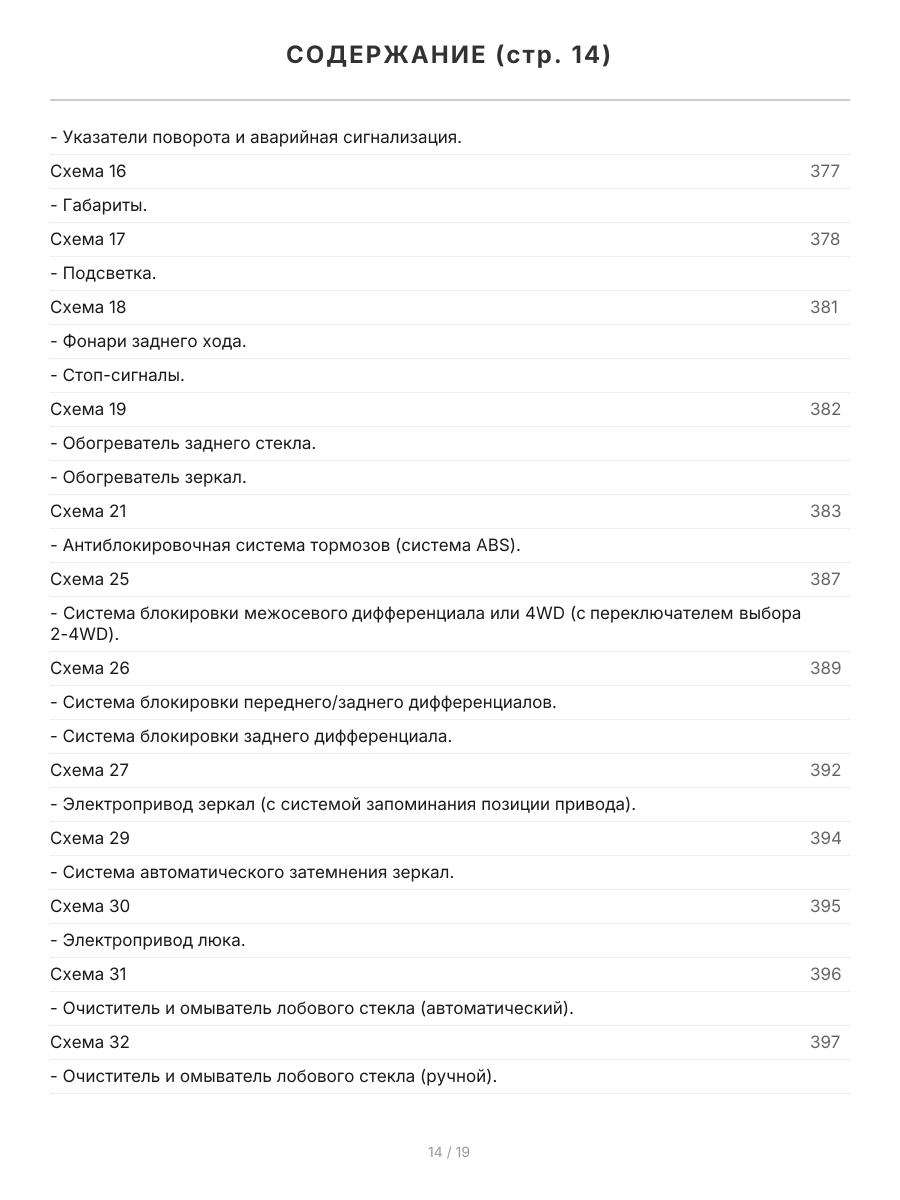

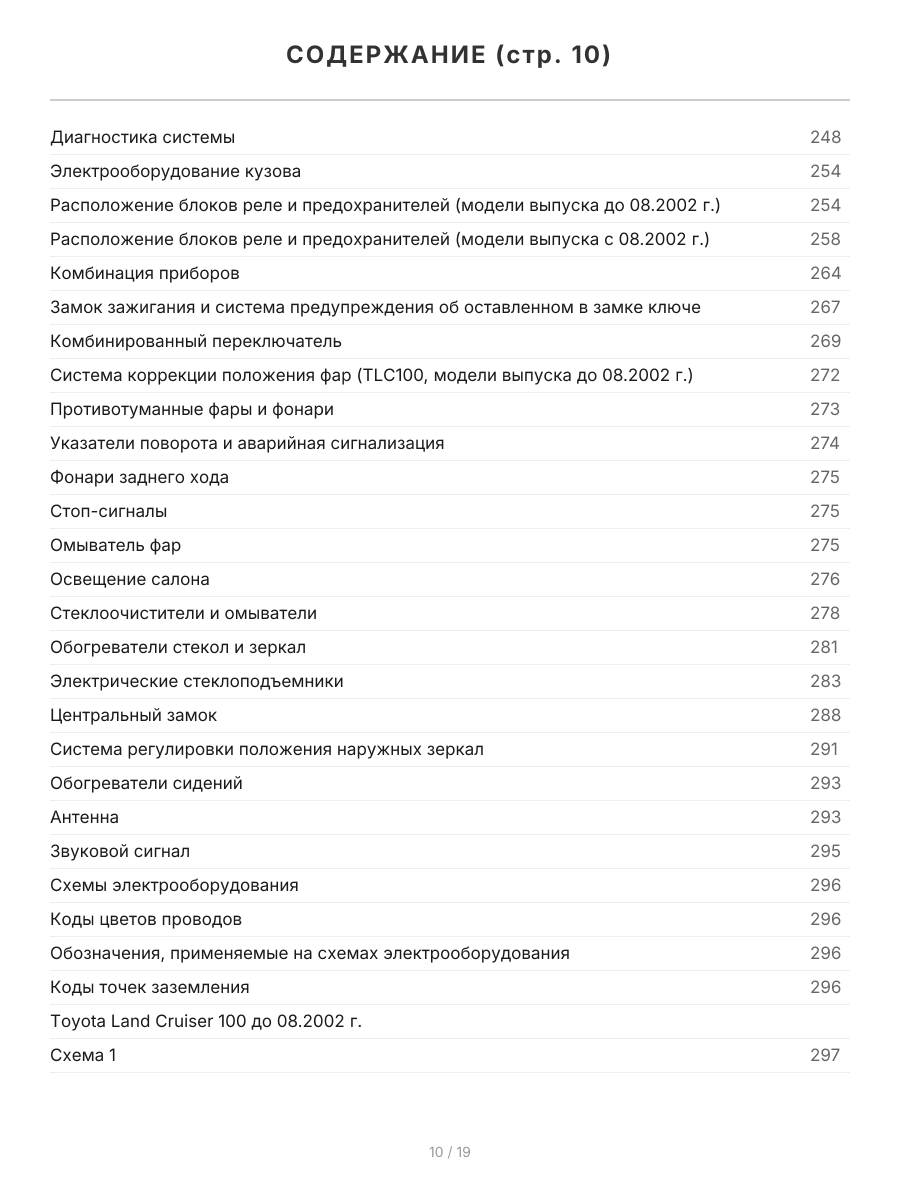

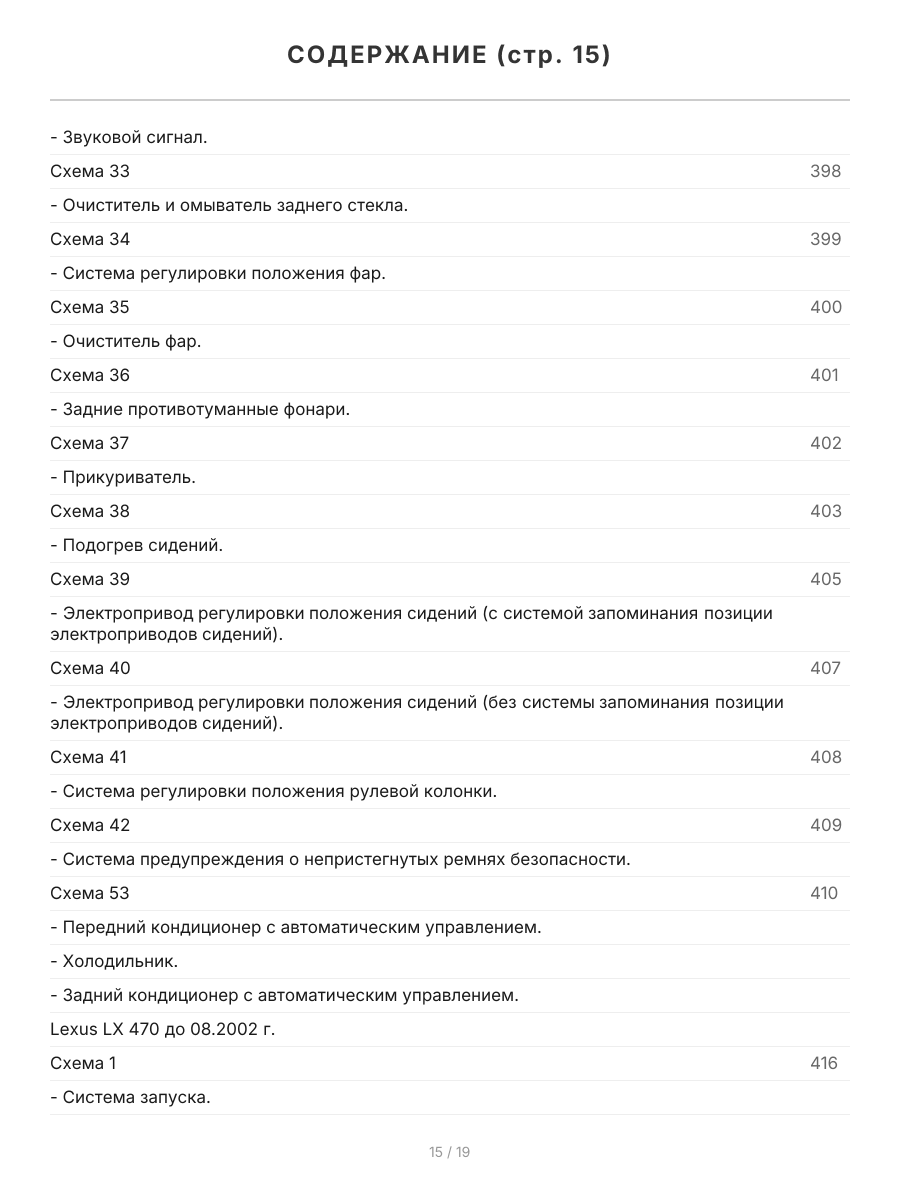

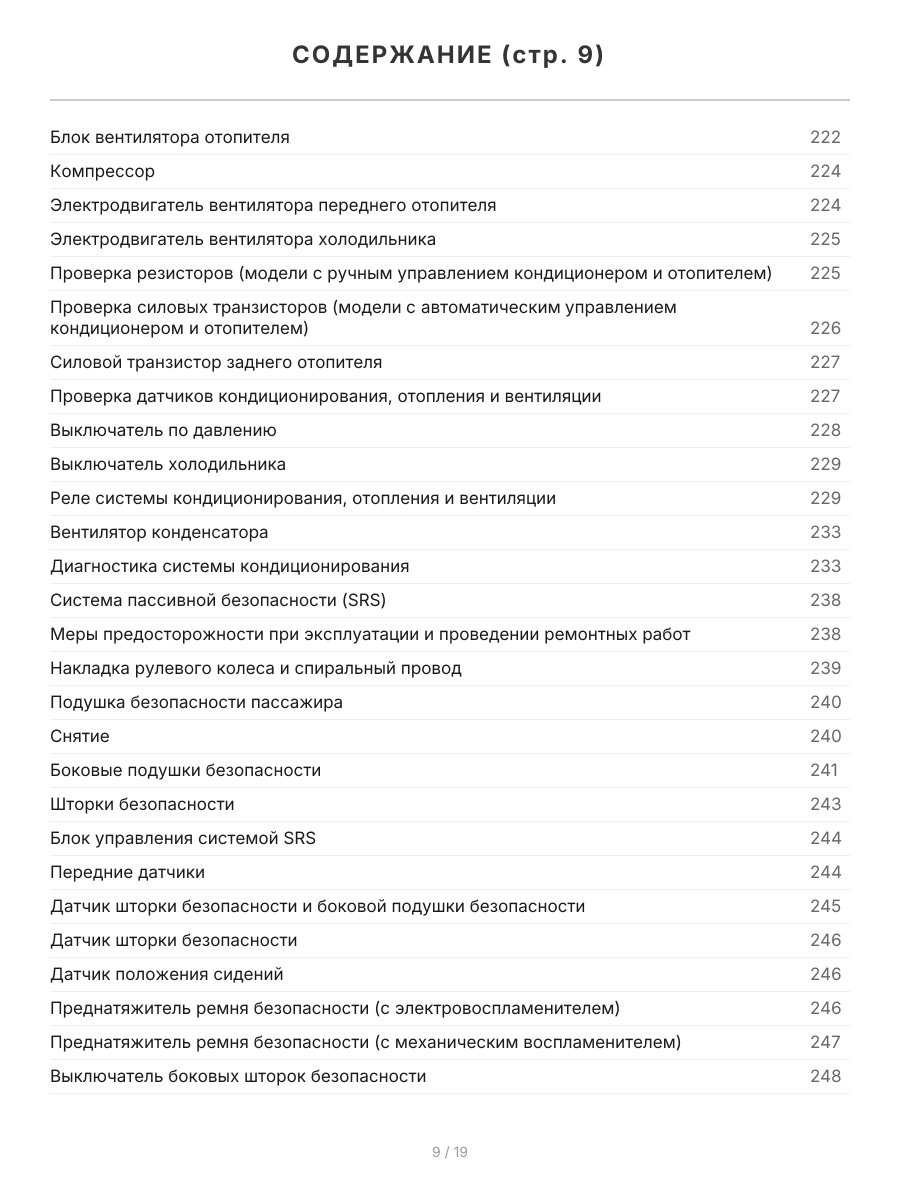

Оглавление

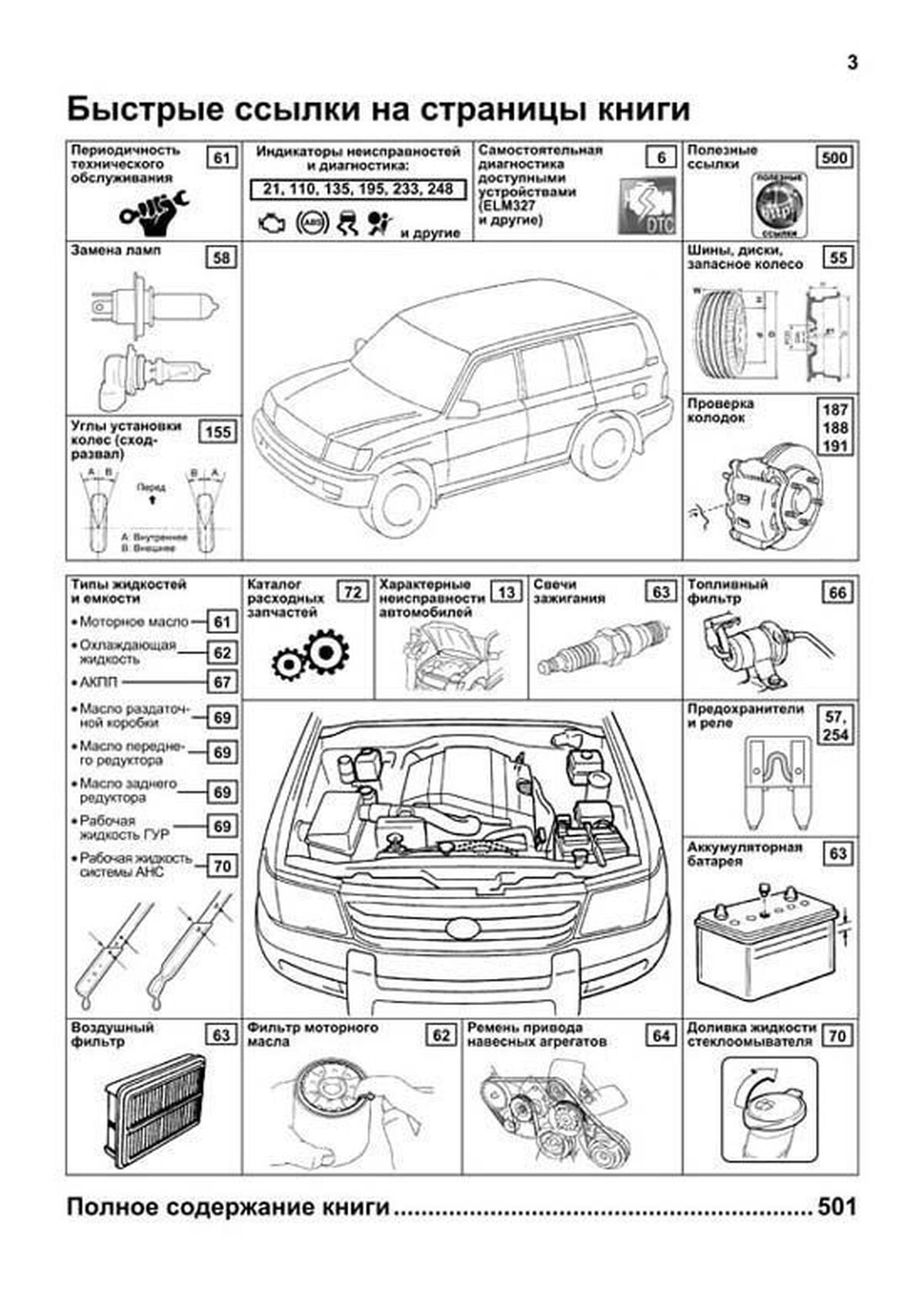

| Быстрые ссылки на страницы книги | 3 |
| Идентификация | 4 |
| Номер кузова (VIN) и идентификационная табличка | 4 |
| Номер двигателя | 4 |
| Технические характеристики двигателей, устанавливавшихся на Toyota Land Cruiser 100 | 4 |
| Сокращения и условные обозначения | 4 |
| Общие инструкции по ремонту | 5 |
| Точки установки гаражного домкрата и лап подъемника | 5 |
| Самостоятельная диагностика | 6 |

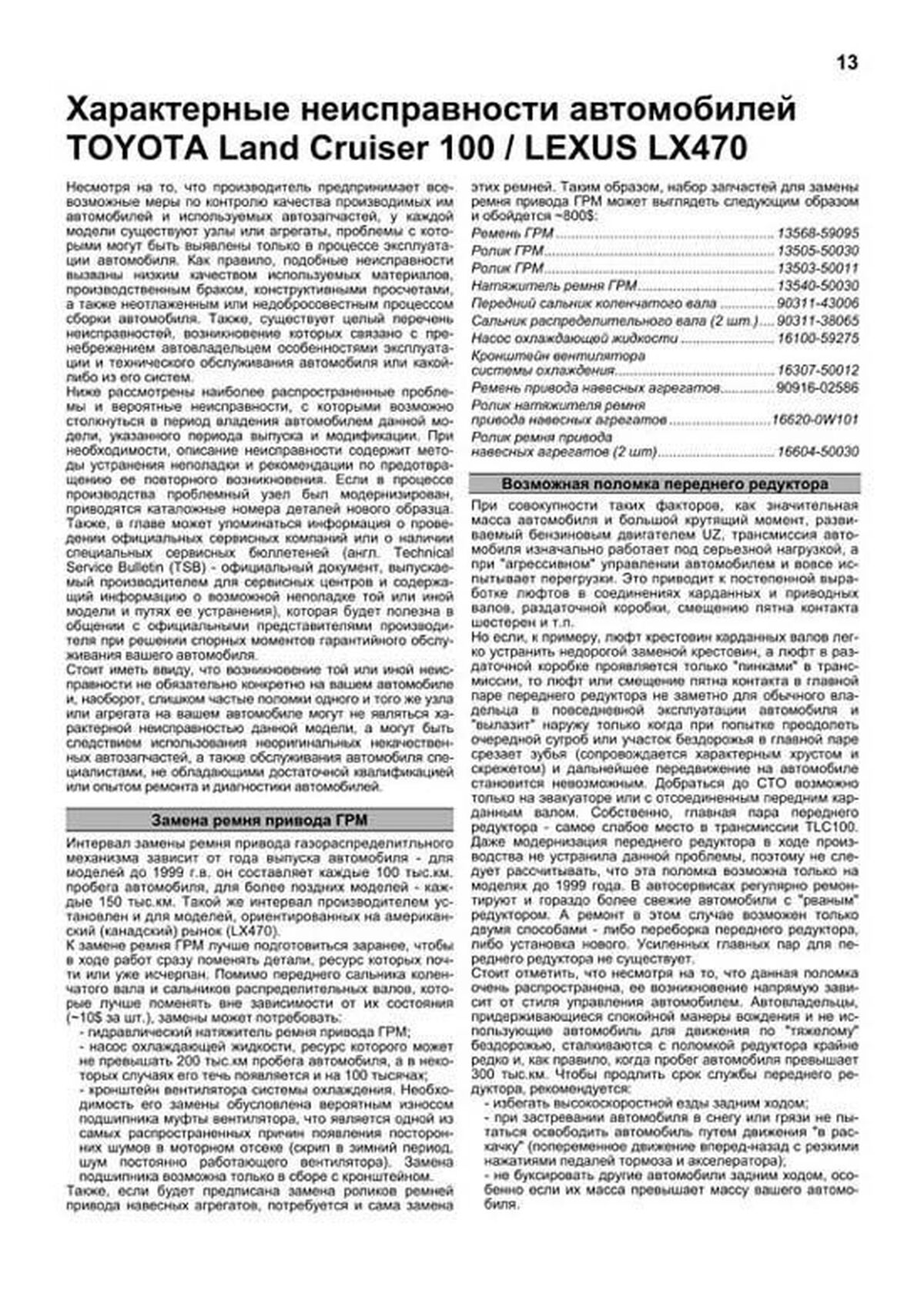

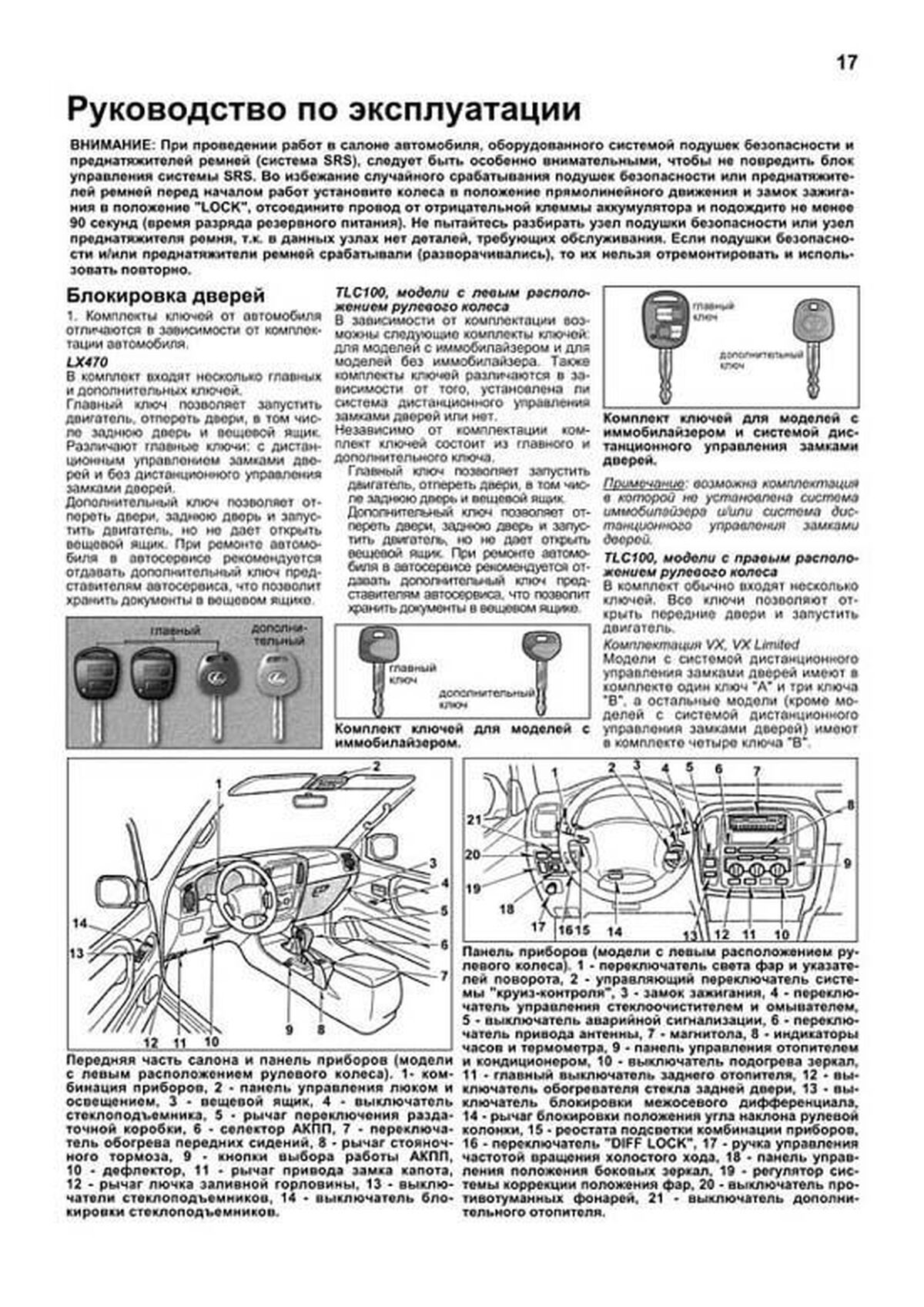

| Характерные неисправности автомобилей TOYOTA Land Cruiser 100 / LEXUS LX470 | 13 |
| Руководство по эксплуатации | 17 |
| Блокировка дверей | 17 |
| Одометр и счетчик пробега | 20 |
| Тахометр | 21 |
| Указатель количества топлива | 21 |
| Указатель температуры охлаждающей жидкости | 21 |
| Указатель давления масла | 21 |
| Вольтметр | 21 |
| Индикаторы комбинации приборов | 21 |
| Часы | 23 |
| Термометр | 23 |
| Маршрутный компьютер (модели без многофункционального дисплея) | 24 |
| Многофункциональный дисплей | 24 |
| Стеклоподъемники | 24 |
| Световая сигнализация на автомобиле | 25 |
| Регулировка яркости подсветки комбинации приборов | 26 |
| Система коррекции положения фар | 26 |
| Капот и задняя дверь | 27 |
| Лючок заливной горловины | 28 |
| Переключатель управления стеклоочистителем и омывателем | 28 |
| Регулировка положения рулевого колеса | 29 |
| Управление зеркалами | 29 |
| Выключатель подогрева зеркал | 29 |
| Система автоматического затемнения зеркал | 30 |
| Сиденья | 30 |
| Система индивидуальных настроек | 33 |
| Обогреватель передних сидений | 33 |
| Инерционный выключатель подачи топлива | 33 |
| Ремни безопасности | 34 |
| Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS | 35 |
| Люк | 35 |
| Переключатель управления "круиз-контролем" | 35 |
| Управление отопителем и кондиционером | 36 |
| Холодильник | 39 |
| Магнитола - основные моменты эксплуатации | 40 |
| Розетки для подключения дополнительных устройств | 43 |
| Управление автомобилем с АКПП | 43 |
| Антиблокировочная тормозная система (ABS) | 46 |
| Система экстренного торможения (ВА) | 46 |
| Противобуксовочная система (TRC) и система курсовой устойчивости (VSC) | 46 |
| Особенности трансмиссии моделей 4WD | 47 |
| Система TEMS | 48 |
| Активная система управления высотой расположения кузова (AHC) | 48 |
| Советы по вождению в различных условиях | 49 |
| Буксировка автомобиля | 50 |
| Буксировочный крюк | 51 |
| Буксировка прицепа | 51 |
| Запуск двигателя | 52 |
| Неисправности двигателя во время движения | 53 |
| Домкрат и инструменты | 53 |
| Поддомкрачивание автомобиля | 53 |
| Замена колеса | 54 |
| Рекомендации по выбору шин | 55 |
| Проверка давления и состояния шин | 56 |
| Замена шин | 56 |
| Особенности эксплуатации алюминиевых дисков | 57 |
| Замена дисков колес | 57 |
| Индикаторы износа накладок тормозных колодок | 57 |
| Каталитический нейтрализатор и система выпуска | 57 |
| Проверка и замена предохранителей | 57 |
| Замена ламп | 59 |
| Техническое обслуживание и общие процедуры проверок и регулировок | 62 |
| Интервалы обслуживания | 62 |
| Моторное масло и фильтр | 62 |
| Проверка и замена охлаждающей жидкости | 63 |
| Проверка и очистка воздушного фильтра | 64 |
| Проверка свечей зажигания | 64 |
| Проверка состояния аккумуляторной батареи | 64 |
| Ремень привода навесных агрегатов | 65 |
| Проверка частоты вращения холостого хода | 65 |
| Проверка угла опережения зажигания | 65 |
| Проверка СО/СН на режиме холостого хода (модели без каталитического нейтрализатора) | 65 |
| Проверка давления конца такта сжатия | 66 |
| Проверка компонентов ремня привода ГРМ | 66 |
| Замена топливного фильтра | 66 |
| Проверка рабочей жидкости в АКПП (модели выпуска до 08.2003 г.) | 67 |
| Замена рабочей жидкости в АКПП (модели выпуска до 08.2003 г.) | 67 |
| Проверка и замена рабочей жидкости в АКПП A750F (модели выпуска c 08.2003 г.) | 67 |
| Замена фильтра АКПП | 68 |
| Проверка уровня масла в раздаточной коробке | 69 |
| Замена масла в раздаточной коробке | 69 |
| Редуктор переднего моста | 69 |
| Редуктор заднего моста | 69 |
| Проверка уровня рабочей жидкости усилителя рулевого управления | 69 |

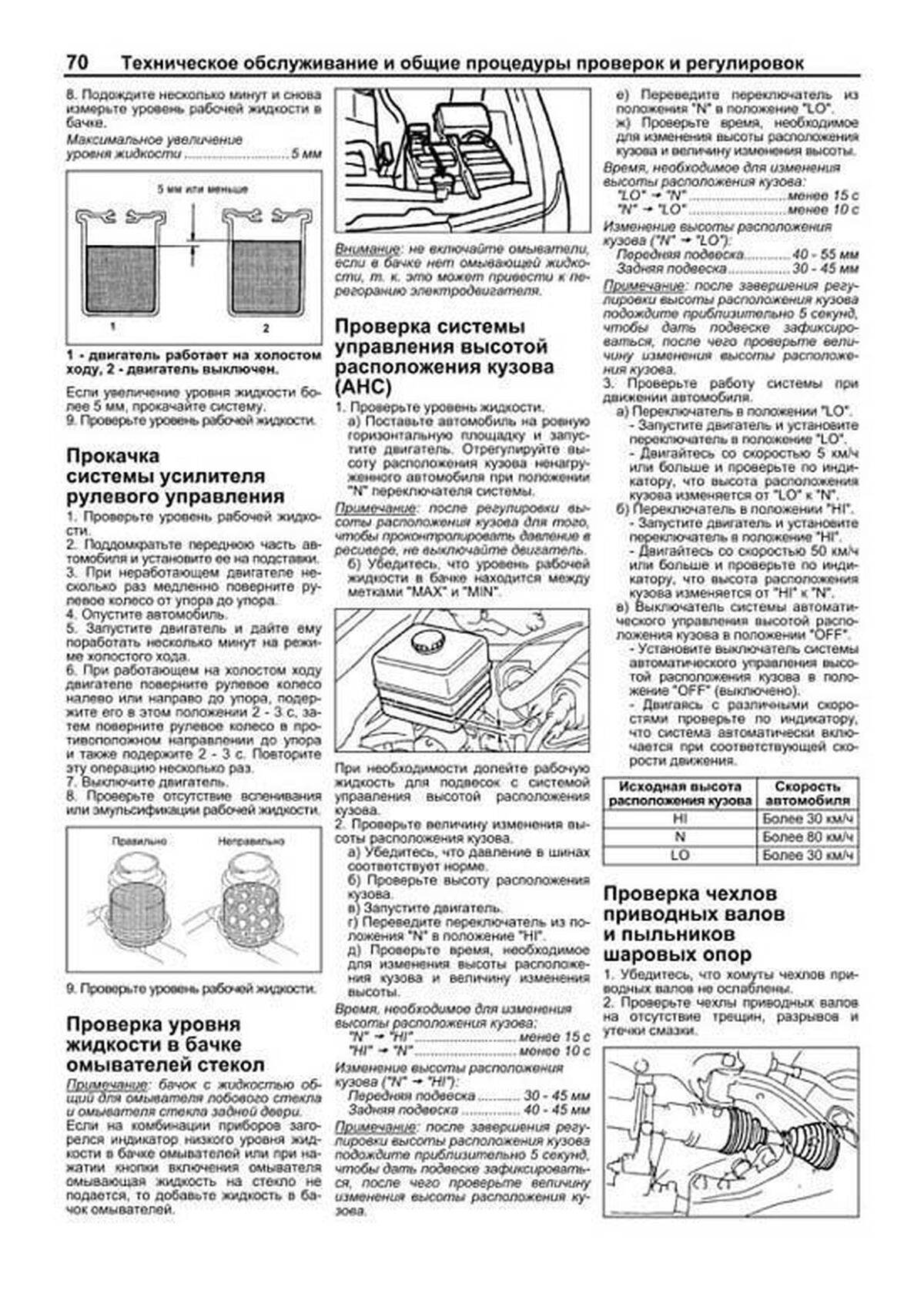

| Прокачка системы усилителя рулевого управления | 70 |
| Проверка уровня жидкости в бачке омывателей стекол | 70 |
| Проверка системы управления высотой расположения кузова (AHC) | 70 |
| Проверка чехлов приводных валов и пыльников шаровых опор | 71 |
| Дополнительные проверки | 71 |

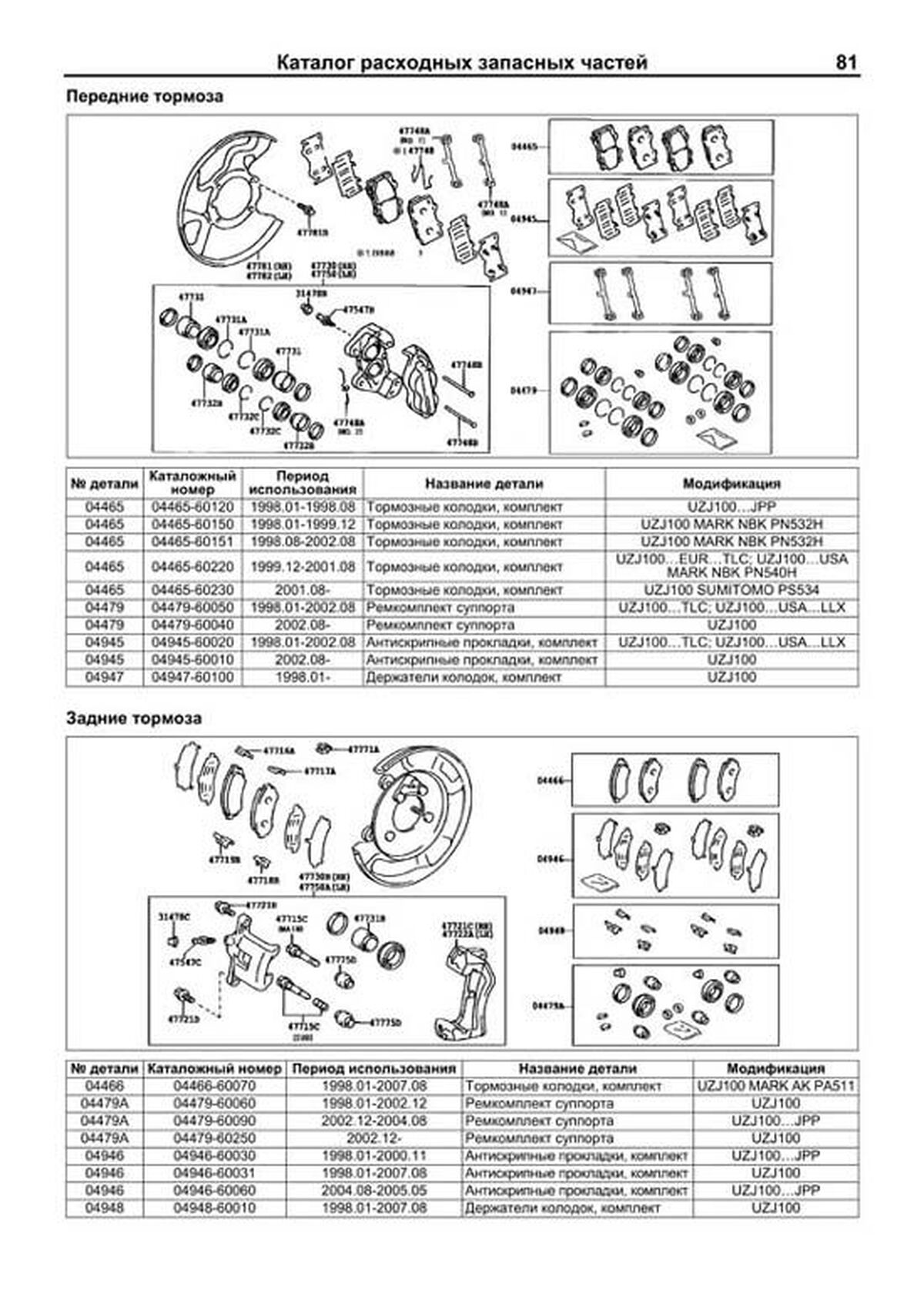

| Каталог расходных запасных частей | 72 |
| Двигатель - механическая часть | 84 |
| Проверка и регулировка тепловых зазоров в клапанах | 84 |
| Ремень привода ГРМ | 84 |
| Головки блока цилиндров | 89 |
| Блок цилиндров | 96 |
| Двигатель - общие процедуры ремонта | 98 |
| Головка блока цилиндров | 98 |
| Блок цилиндров | 102 |
| Система охлаждения | 103 |
| Насос охлаждающей жидкости | 103 |
| Проверка термостата | 104 |
| Радиатор | 104 |
| Система смазки | 105 |
| Проверка давления масла | 105 |
| Масляный поддон и масляный насос | 105 |
| Маслоохладитель | 107 |
| Проверка масляного насоса | 108 |
| Система впрыска топлива | 109 |
| Меры предосторожности | 109 |
| Система диагностирования | 109 |
| Топливная система | 113 |
| Расходомер воздуха | 120 |
| Система вентиляции картера | 120 |
| Система улавливания паров топлива | 120 |

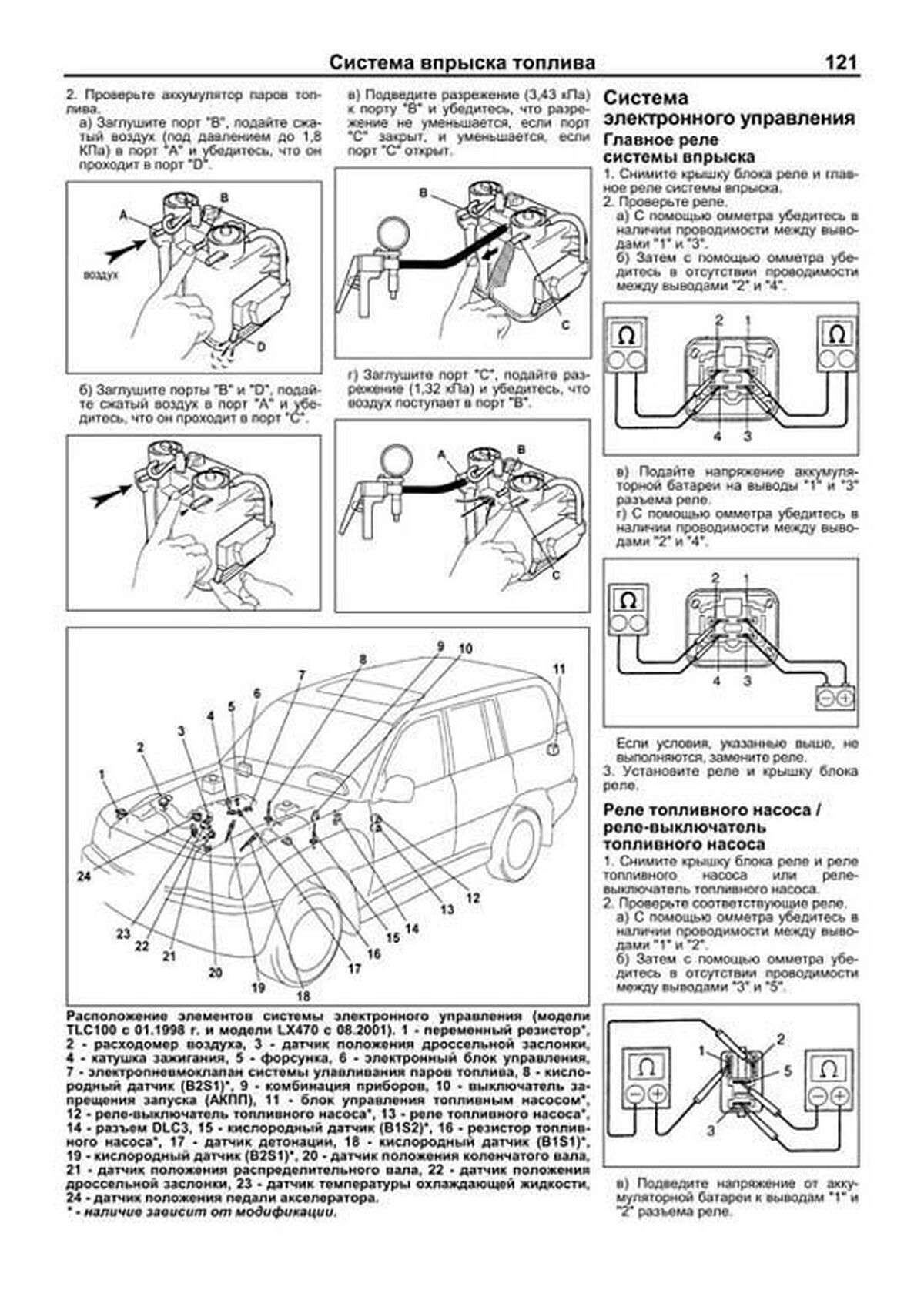

| Система электронного управления | 121 |
| Система зажигания | 122 |
| Система запуска | 124 |
| Стартер | 124 |
| Реле стартера | 129 |
| Реле отключения питания дополнительных потребителей при запуске (модели с 08.2002 г.) | 129 |
| Система зарядки | 130 |
| Меры предосторожности | 130 |
| Проверка на автомобиле | 130 |
| Генератор | 130 |
| Автоматическая коробка передач | 135 |
| Предварительные проверки | 135 |
| Диагностика КПП | 135 |
| Система самодиагностики | 135 |
| Замена ведомой шестерни привода спидометра | 139 |
| Замена датчика частоты вращения муфты повышающего планетарного ряда и датчика скорости №2 | 139 |
| Замена датчика температуры рабочей жидкости АКПП (А442F) | 139 |
| Замена датчиков №1 и №2 температуры рабочей жидкости АКПП (А442F, A750F) | 143 |
| Снятие и установка выключателя запрещения запуска двигателя | 144 |
| Снятие и установка блока клапанов | 144 |
| Замена механизма блокировки выходного вала коробки передач (A343F, A750F) | 146 |
| Снятие и установка охладителя рабочей жидкости АКПП | 146 |
| Проверка гидротрансформатора и пластины привода гидротрансформатора | 147 |
| Коробка передач в сборе | 147 |
| Раздаточная коробка | 150 |
| Снятие и установка | 150 |
| Замена сальников | 151 |
| Карданный вал | 152 |
| Снятие | 152 |
| Проверка | 152 |
| Замена пыльника | 153 |
| Установка | 153 |
| Замена подшипников крестовин | 153 |
| Подвеска | 155 |
| Предварительные проверки | 155 |
| Регулировка углов установки передних колес | 155 |

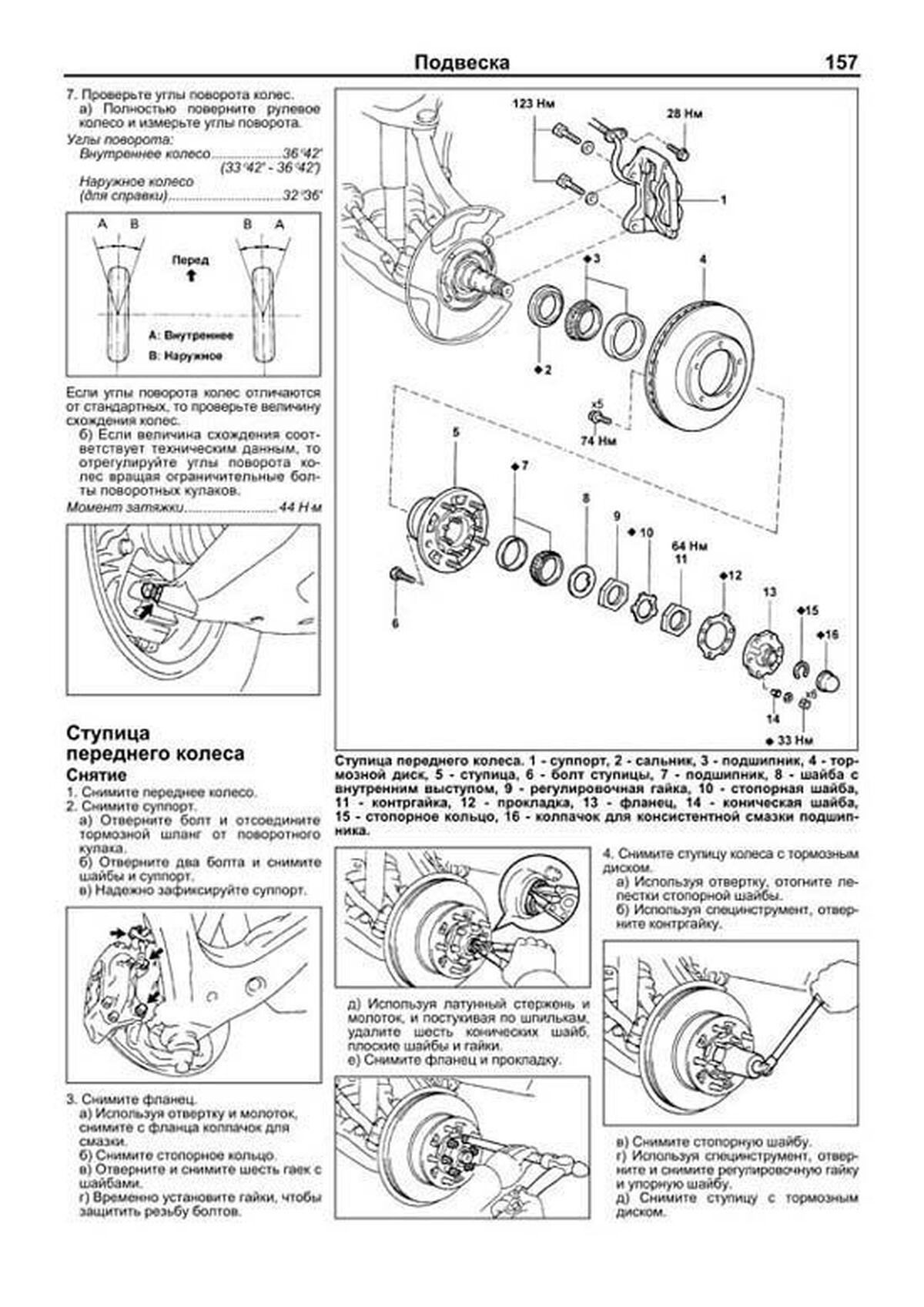

| Ступица переднего колеса | 157 |
| Замена болта ступицы переднего колеса | 159 |
| Поворотный кулак | 159 |
| Передние приводные валы | 161 |
| Сальник полуоси редуктора переднего моста | 163 |
| Редуктор переднего моста | 164 |
| Передний амортизатор | 166 |
| Торсион | 167 |
| Верхний рычаг передней подвески | 168 |
| Нижний рычаг передней подвески | 169 |
| Стабилизатор поперечной устойчивости передней подвески | 171 |
| Задняя полуось | 171 |
| Замена переднего сальника редуктора заднего моста | 174 |
| Редуктор заднего моста | 175 |
| Пружина и задний амортизатор | 176 |
| Тяга Панара | 177 |
| Верхний и нижний рычаги задней подвески | 178 |
| Стабилизатор поперечной устойчивости задней подвески | 178 |
| Рулевое управление | 179 |
| Проверка давления рабочей жидкости | 179 |
| Проверка системы увеличения частоты вращения холостого хода | 179 |
| Проверка люфта рулевого колеса и усилия на рулевом колесе | 179 |
| Насос усилителя рулевого управления (TLC100 для Европы) | 180 |
| Насос усилителя рулевого управления (TLC100 кроме Европы и LX470) | 181 |
| Рулевой механизм | 181 |
| Замена рулевых тяг | 183 |
| Тормозная система | 184 |
| Прокачка тормозной системы (модели с ABS) | 184 |
| Проверка и регулировка педали тормоза | 184 |
| Рычаг стояночного тормоза | 185 |
| Педаль тормоза - описание | 185 |
| Замена тормозных колодок передних дисковых тормозов | 185 |
| Суппорт передних тормозов | 186 |
| Задние барабанные тормоза | 187 |
| Замена колодок задних дисковых тормозов | 189 |
| Суппорт задних дисковых тормозов | 190 |
| Стояночный тормоз (задние дисковые тормоза) | 191 |
| Клапан перераспределения тормозных сил (модели с ABS) | 193 |
| Гидравлический блок (гидравлический усилитель тормозов и модулятор давления) | 194 |
| Датчик частоты вращения переднего колеса | 194 |
| Датчик частоты вращения заднего колеса | 194 |
| ABS и гидравлический усилитель тормозов - описание | 194 |

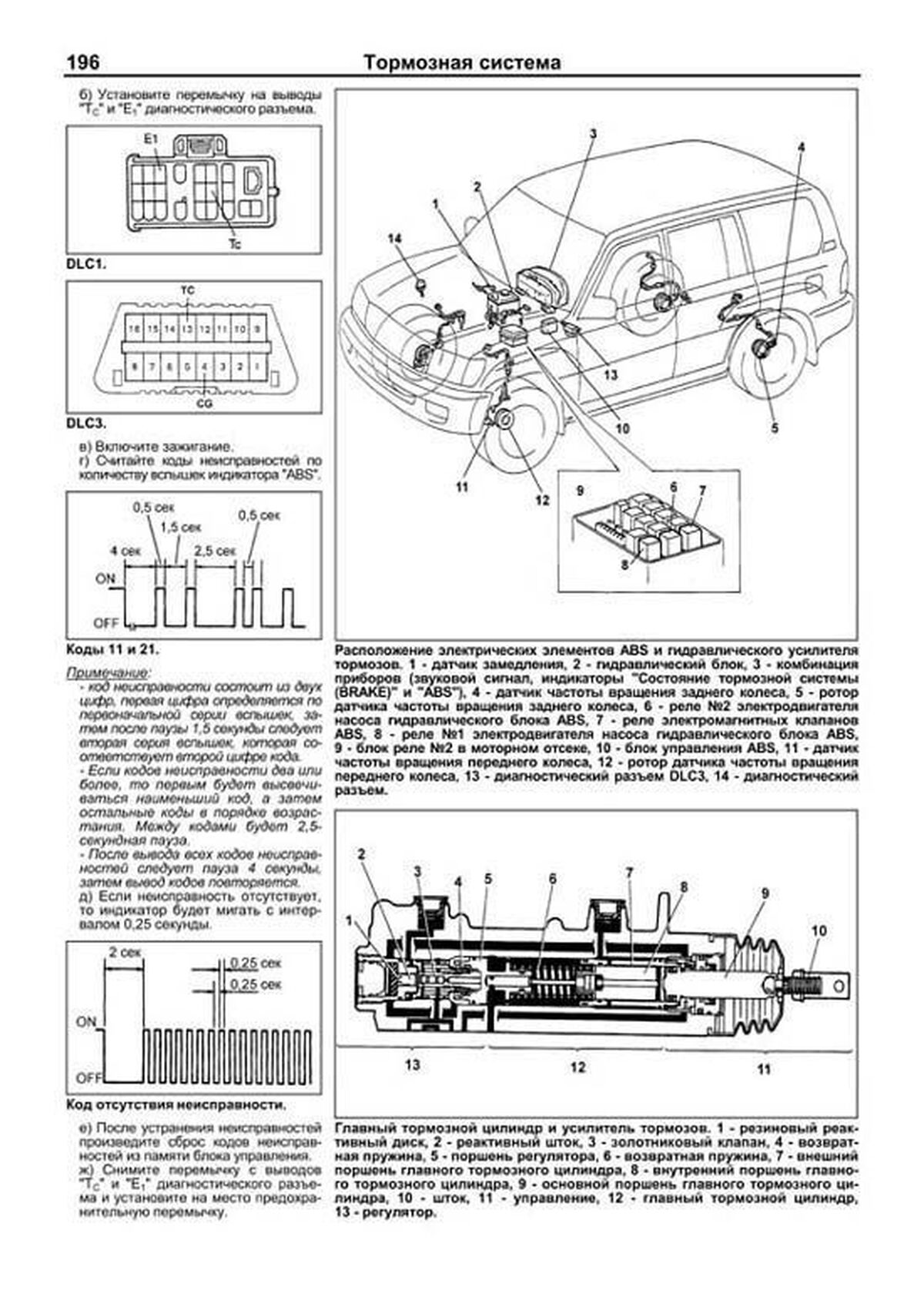

| Диагностика системы ABS | 195 |
| Проверка электрических элементов | 197 |

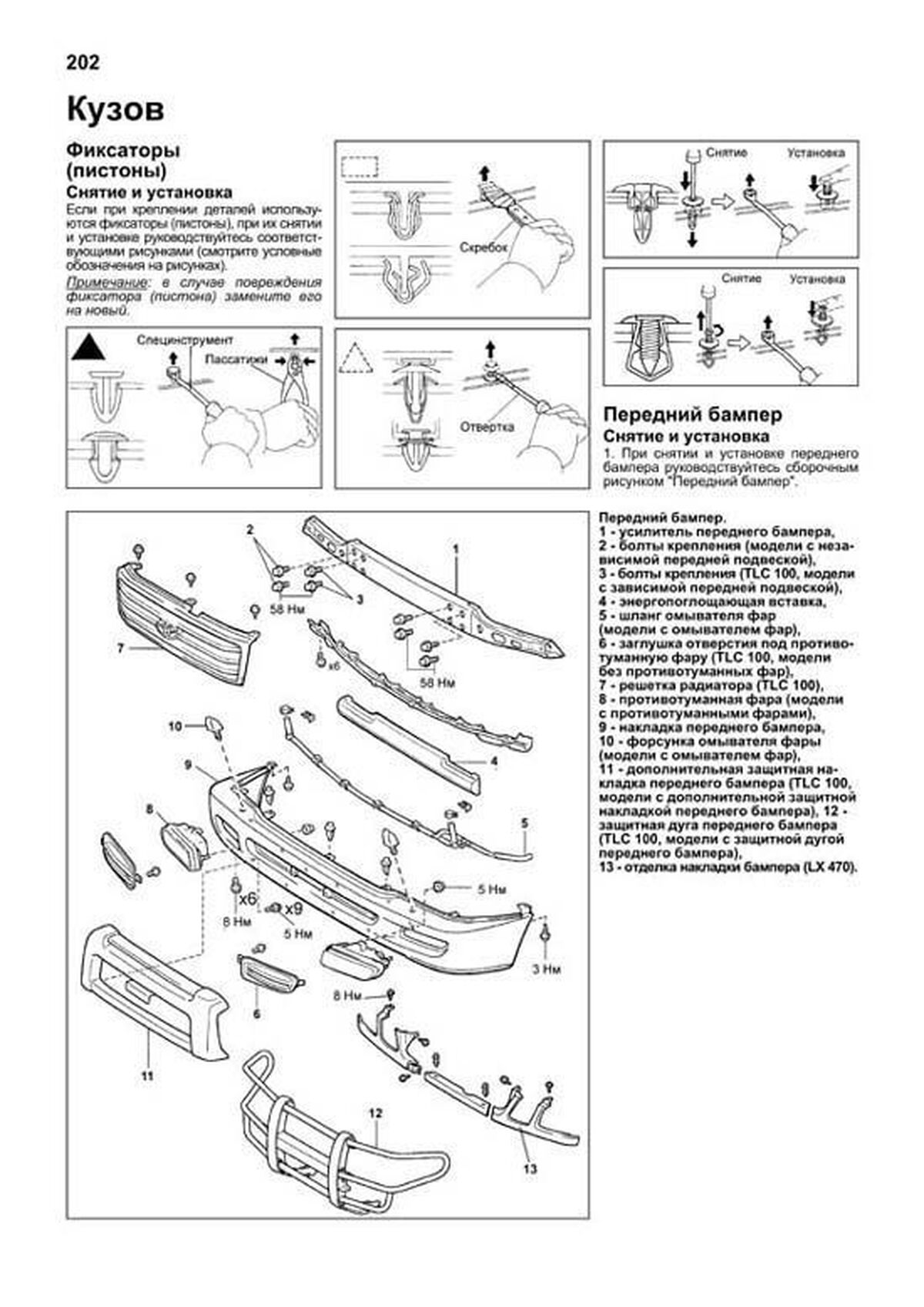

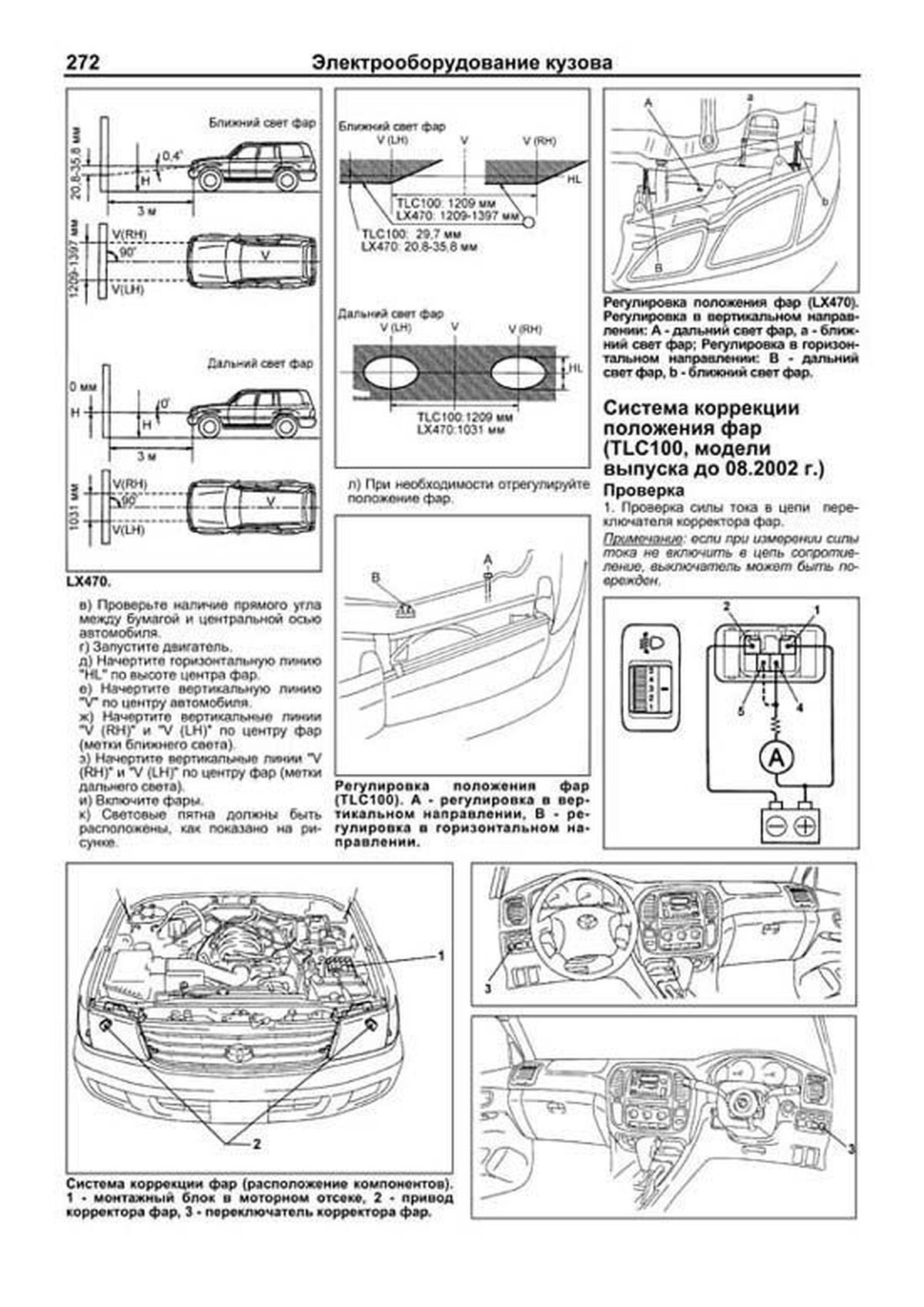

| Кузов | 202 |
| Фиксаторы (пистоны) | 202 |
| Передний бампер | 202 |
| Капот | 203 |
| Задний бампер | 203 |
| Боковые двери | 203 |
| Задние откидные двери | 208 |
| Очистители и омыватели лобового стекла | 211 |
| Очиститель и омыватель задней верхней откидной двери | 212 |
| Люк | 212 |
| Внутренняя отделка салона | 213 |
| Боковая подножка | 215 |
| Ремни безопасности | 215 |
| Кондиционер, отопление и вентиляция | 217 |
| Меры безопасности при работе с хладагентом | 217 |
| Проверка количества хладагента | 217 |
| Ремень привода компрессора | 218 |
| Проверка системы повышения частоты вращения холостого хода | 219 |
| Передний блок отопителя | 219 |
| Задний блок отопителя | 221 |
| Блок вентилятора отопителя | 222 |
| Компрессор | 224 |
| Электродвигатель вентилятора переднего отопителя | 224 |
| Электродвигатель вентилятора холодильника | 225 |
| Проверка резисторов (модели с ручным управлением кондиционером и отопителем) | 225 |
| Проверка силовых транзисторов (модели с автоматическим управлением кондиционером и отопителем) | 226 |
| Силовой транзистор заднего отопителя | 227 |
| Проверка датчиков кондиционирования, отопления и вентиляции | 227 |
| Выключатель по давлению | 228 |
| Выключатель холодильника | 229 |
| Реле системы кондиционирования, отопления и вентиляции | 229 |
| Вентилятор конденсатора | 233 |
| Диагностика системы кондиционирования | 233 |
| Система пассивной безопасности (SRS) | 238 |
| Меры предосторожности при эксплуатации и проведении ремонтных работ | 238 |
| Накладка рулевого колеса и спиральный провод | 239 |
| Подушка безопасности пассажира | 240 |
| Снятие | 240 |
| Боковые подушки безопасности | 241 |
| Шторки безопасности | 243 |
| Блок управления системой SRS | 244 |
| Передние датчики | 244 |
| Датчик шторки безопасности и боковой подушки безопасности | 245 |
| Датчик шторки безопасности | 246 |
| Датчик положения сидений | 246 |
| Преднатяжитель ремня безопасности (с электровоспламенителем) | 246 |
| Преднатяжитель ремня безопасности (с механическим воспламенителем) | 247 |
| Выключатель боковых шторок безопасности | 248 |
| Диагностика системы | 248 |
| Электрооборудование кузова | 254 |
| Расположение блоков реле и предохранителей (модели выпуска до 08.2002 г.) | 254 |
| Расположение блоков реле и предохранителей (модели выпуска с 08.2002 г.) | 258 |
| Комбинация приборов | 264 |
| Замок зажигания и система предупреждения об оставленном в замке ключе | 267 |
| Комбинированный переключатель | 269 |
| Система коррекции положения фар (TLC100, модели выпуска до 08.2002 г.) | 272 |
| Противотуманные фары и фонари | 273 |
| Указатели поворота и аварийная сигнализация | 274 |
| Фонари заднего хода | 275 |
| Стоп-сигналы | 275 |
| Омыватель фар | 275 |
| Освещение салона | 276 |
| Стеклоочистители и омыватели | 278 |
| Обогреватели стекол и зеркал | 281 |
| Электрические стеклоподъемники | 283 |
| Центральный замок | 288 |
| Система регулировки положения наружных зеркал | 291 |
| Обогреватели сидений | 293 |
| Антенна | 293 |
| Звуковой сигнал | 295 |
| Схемы электрооборудования | 296 |
| Коды цветов проводов | 296 |
| Обозначения, применяемые на схемах электрооборудования | 296 |
| Коды точек заземления | 296 |
| Toyota Land Cruiser 100 до 08.2002 г. | |
| Схема 1 | 297 |
| - Система запуска. | |
| - Система зарядки. | |
| Схема 2 | 298 |
| - Система управления двигателем, иммобилайзером и переключением топливных баков (модели с двигателем 2UZ-FE). | |
| Схема 3 | 303 |
| - Система зажигания (модели с двигателем 2UZ-FE). | |
| Схема 4 | 304 |
| - Фары (с системой освещения в дневное время). | |
| Схема 5 | 306 |
| - Противотуманные фары. | |
| - Фары (без системы освещения в дневное время). | |
| Схема 6 | 307 |
| - Задние противотуманные фонари. | |
| Схема 7 | 308 |
| - Указатели поворота и аварийная сигнализация. | |
| Схема 8 | 309 |
| - Габариты. | |
| Схема 9 | 310 |
| - Подсветка. | |
| Схема 10 | 312 |
| - Фонари заднего хода. Стоп-сигналы. | |
| Схема 11 | 313 |
| - Очиститель фар. | |
| Схема 12 | 314 |
| - Система регулировки положения фар. | |
| Схема 13 | 315 |
| - Комплексная система управления электрооборудованием (MULTIPLEX COMMUNICATION SYSTEM). | |
| Схема 14 | 322 |
| - Очиститель и омыватель лобового стекла. | |
| Звуковой сигнал. | |
| Схема 17 | 323 |
| - Система поддержания скорости (модели с двигателем 2UZ-FE). | |
| - Система управления АКПП (модели с двигателем 2UZ-FE). | |
| Схема 20 | 325 |
| - Антиблокировочная система тормозов (ABS). | |
| Схема 22 | 327 |
| - Система блокировки межосевого дифференциала. | |
| Схема 23 | 328 |
| - Система блокировки переднего/заднего дифференциалов. | |
| - Система блокировки заднего дифференциала. | |
| Схема 24 | 330 |
| - Электропривод стеклоподъёмников. | |
| Схема 26 | 331 |
| - Система регулировки положения рулевой колонки. | |
| Схема 27 | 332 |
| - Электропривод системы регулировки положения сидений. | |
| Схема 28 | 334 |
| - Электропривод зеркал (с механизмом складывания). | |
| Схема 31 | 335 |
| - Обогреватель стекла задней двери и обогреватель зеркал. | |
| - Электропривод задних боковых стекол. | |
| Схема 32 | 336 |
| - Система напоминания об оставленном ключе в замке зажигания и непристегнутом ремне безопасности. | |
| - Электропривод люка. | |
| Схема 33 | 337 |
| - Прикуриватель. Подогрев сидений. | |
| Схема 37 | 338 |
| - Вентилятор конденсатора и передний кондиционер с автоматическим управлением. | |
| Схема 38 | 340 |
| - Вентилятор конденсатора и передний кондиционер с ручным управлением. | |
| Схема 39 | 343 |
| - Задний кондиционер с автоматическим управлением. | |
| Схема 40 | 345 |
| - Задний кондиционер с ручным управлением. | |
| Схема 41 | 347 |
| - Задний отопитель. | |
| Схема 42 | 348 |
| - Дополнительный отопитель. | |
| Toyota Land Cruiser 100 с 08.2002 г. | |
| Схема 1 | 349 |
| - Комплексная система управления электрооборудованием (MULTIPLEX COMMUNICATION SYSTEM). | |
| Схема 2 | 363 |
| - Система запуска (бензин). | |
| - Система зарядки (бензин). | |
| Схема 4 | 364 |
| - Система зажигания (2UZ-FE). | |
| Схема 7 | 365 |
| - Система иммобилайзера двигателя. | |

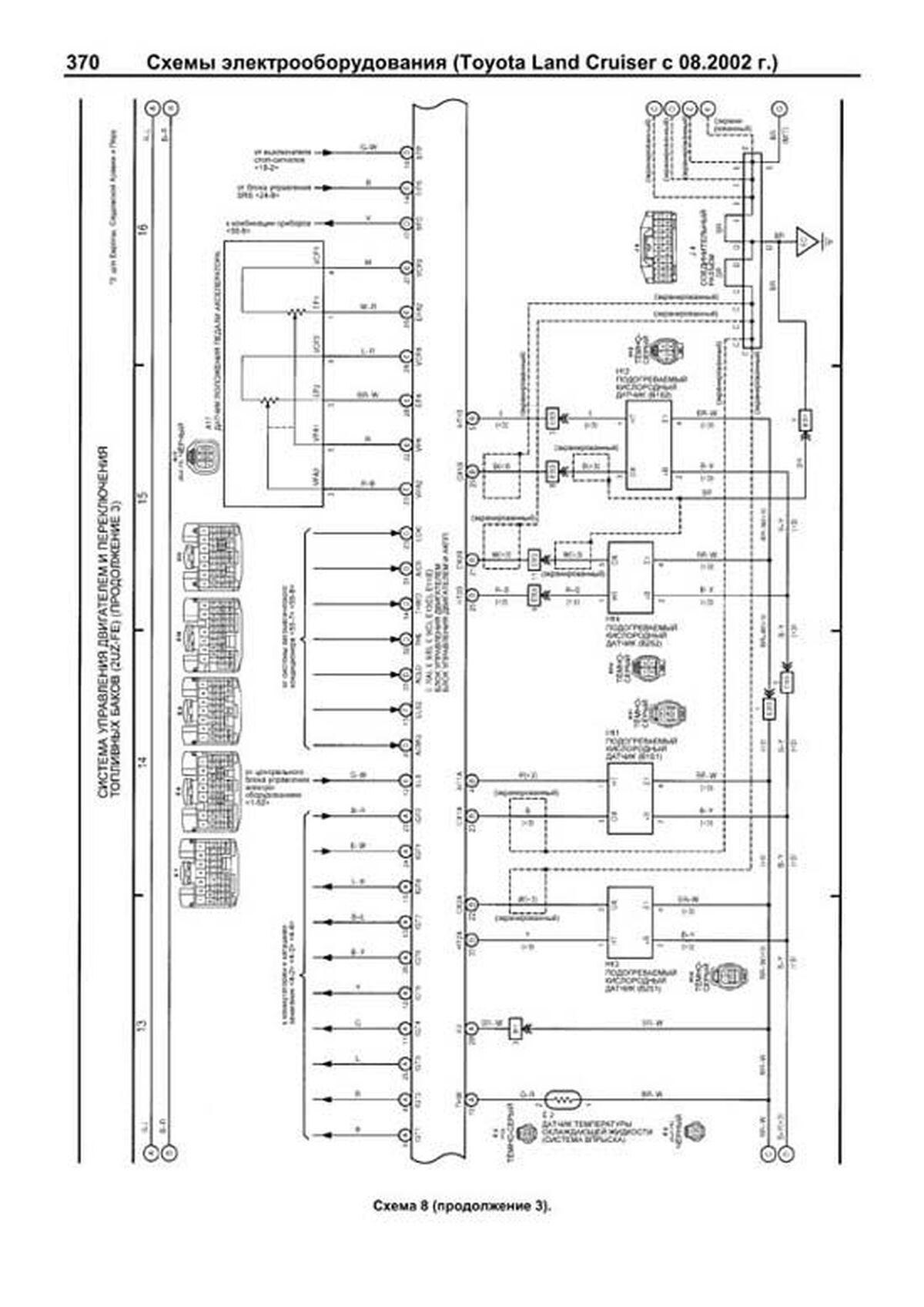

| Схема 8 | 367 |
| - Система управления двигателем и переключения топливных баков (2UZ-FE). | |
| - Система поддержания скорости (система круиз-контроля) (2UZ-FE). | |
| Схема 11 | 372 |
| - Система управления АКПП и индикаторы (2UZ-FE). | |
| Схема 15 | 376 |
| - Указатели поворота и аварийная сигнализация. | |
| Схема 16 | 377 |
| - Габариты. | |
| Схема 17 | 378 |
| - Подсветка. | |
| Схема 18 | 381 |
| - Фонари заднего хода. | |
| - Стоп-сигналы. | |
| Схема 19 | 382 |
| - Обогреватель заднего стекла. | |
| - Обогреватель зеркал. | |
| Схема 21 | 383 |
| - Антиблокировочная система тормозов (система ABS). | |
| Схема 25 | 387 |
| - Система блокировки межосевого дифференциала или 4WD (с переключателем выбора 2-4WD). | |
| Схема 26 | 389 |
| - Система блокировки переднего/заднего дифференциалов. | |
| - Система блокировки заднего дифференциала. | |
| Схема 27 | 392 |
| - Электропривод зеркал (с системой запоминания позиции привода). | |
| Схема 29 | 394 |
| - Система автоматического затемнения зеркал. | |
| Схема 30 | 395 |
| - Электропривод люка. | |
| Схема 31 | 396 |
| - Очиститель и омыватель лобового стекла (автоматический). | |
| Схема 32 | 397 |
| - Очиститель и омыватель лобового стекла (ручной). | |
| - Звуковой сигнал. | |
| Схема 33 | 398 |
| - Очиститель и омыватель заднего стекла. | |
| Схема 34 | 399 |
| - Система регулировки положения фар. | |
| Схема 35 | 400 |
| - Очиститель фар. | |
| Схема 36 | 401 |
| - Задние противотуманные фонари. | |
| Схема 37 | 402 |
| - Прикуриватель. | |
| Схема 38 | 403 |
| - Подогрев сидений. | |
| Схема 39 | 405 |
| - Электропривод регулировки положения сидений (с системой запоминания позиции электроприводов сидений). | |
| Схема 40 | 407 |
| - Электропривод регулировки положения сидений (без системы запоминания позиции электроприводов сидений). | |
| Схема 41 | 408 |
| - Система регулировки положения рулевой колонки. | |
| Схема 42 | 409 |
| - Система предупреждения о непристегнутых ремнях безопасности. | |
| Схема 53 | 410 |
| - Передний кондиционер с автоматическим управлением. | |
| - Холодильник. | |
| - Задний кондиционер с автоматическим управлением. | |
| Lexus LX 470 до 08.2002 г. | |
| Схема 1 | 416 |
| - Система запуска. | |
| - Система зарядки. | |
| Схема 2 | 417 |
| - Система управления двигателем, иммобилайзером и переключением топливных баков. | |
| Схема 3 | 421 |
| - Система зажигания. | |
| Схема 4 | 422 |
| - Противотуманные фары. | |
| - Фары. | |
| Схема 5 | 423 |
| - Указатели поворота и аварийная сигнализация. | |
| Схема 6 | 424 |
| - Габариты. | |
| Схема 7 | 425 |
| - Подсветка. | |
| Схема 8 | 427 |
| - Фонари заднего хода. | |
| - Стоп-сигналы. | |
| Схема 9 | 428 |
| - Очиститель фар. | |
| - Часы. | |
| Схема 10 | 429 |
| - Комплексная система управления электрооборудованием (MULTIPLEX COMMUNICATION SYSTEM). | |
| Схема 11 | 434 |
| - Очиститель и омыватель лобового стекла. | |
| - Звуковой сигнал. | |
| Схема 14 | 435 |
| - Система поддержания скорости (система круиз-контроль). | |
| - Блок управления АКПП и индикаторы. | |
| Схема 15 | 437 |
| - Антиблокировочная система тормозов (ABS). | |
| Схема 17 | 439 |
| - Система блокировки межосевого дифференциала. | |
| Схема 18 | 440 |
| - Система блокировки заднего дифференциала. | |
| Схема 20 | 441 |
| - Электропривод стеклоподъемников. | |
| Схема 21 | 442 |
| - Электропривод системы регулировки положения сидений. | |
| Схема 22 | 444 |
| - Система регулировки положения рулевой колонки. | |
| Схема 23 | 445 |
| - Электропривод зеркал. | |
| Схема 25 | 445 |
| - Обогреватель стекла задней двери. | |
| - Электропривод задних боковых стекол. | |
| Схема 26 | 447 |
| - Система напоминания об оставленном ключе в замке зажигания и непристегнутом ремне безопасности. | |
| - Электропривод люка. | |
| Схема 29 | 448 |
| - Вентилятор конденсатора и передний кондиционер. | |
| Схема 30 | 450 |
| - Задний кондиционер. | |
| Lexus LX 470 c 08.2002 г. | |
| Схема 1 | 452 |
| - Комплексная система управления электрооборудованием (MULTIPLEX COMMUNICATION SYSTEM). | |
| Схема 2 | 464 |
| - Система запуска. | |
| - Система зарядки. | |
| Схема 3 | 465 |
| - Электропитание. | |
| - Система зажигания. | |
| Схема 4 | 466 |
| - Система переключения топливных баков. | |
| - Система управления двигателем. | |
| - Система иммобилайзера двигателя. | |
| Схема 5 | 472 |
| - Система поддержания скорости (система круиз-контроль). | |
| - Блок управления АКПП и индикаторы. | |
| Схема 6 | 476 |
| - Указатели поворота и аварийная сигнализация. | |
| Схема 7 | 477 |
| - Задние противотуманные фонари. | |
| Схема 8 | 478 |
| - Габариты. | |
| Схема 9 | 479 |
| - Подсветка. | |
| Схема 10 | 481 |
| - Фонари заднего хода. | |
| - Стоп-сигналы. | |
| Схема 11 | 482 |
| - Обогреватель заднего стекла. | |
| - Обогреватель зеркал. | |
| - Электропривод задних боковых стекол. | |
| Схема 16 | 483 |
| - Система блокировки межосевого дифференциала. | |
| Схема 18 | 484 |
| - Электропривод зеркал. | |
| Схема 19 | 486 |
| - Электропривод люка. | |
| - Звуковой сигнал. | |
| Схема 20 | 487 |
| - Очиститель и омыватель лобового стекла. | |
| Схема 21 | 488 |
| - Очиститель фар. | |
| Схема 22 | 489 |
| - Система предупреждения о непристегнутом ремне безопасности. | |
| Схема 24 | 490 |
| - Прикуриватель. | |
| - Подогрев сидений. | |
| Схема 25 | 491 |
| - Электропривод системы регулировки положения сидений. | |
| Схема 26 | 493 |
| - Система регулировки положения рулевой колонки. | |
| Схема 33 | 494 |
| - Кондиционер (передний). | |
| - Холодильник. | |
| - Кондиционер (задний). | |
| Полезные ссылки | 500 |
1 / 71
