бумажная книга
TOYOTA GRAND HIACE / GRANVIA 2WD и 4WD бензин / дизель 1995-2005 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы
- Артикул
- 22007
- ISBN
- 978-5-88850-588-5
- Модельный ряд
- с 1995 г.в.
- Двигатели бензин
- 3.4
- Двигатели дизель
- 3.0
- Страниц
- 320
- Переплёт
- Мягкий
- Формат
- 205 x 285 мм
- Цветность
- Ч/Б
- Бумага
- Офсетная
- Язык
- Русский
- Иллюстрации
- Схемы
Описание
Этот просторный минивэн рассчитан на большое количество пассажиров – восемь человек, не считая водителя! Действительно, с ним очень удобно отправляться в любое путешествие, ездить большой семьей или компанией на природу или организовывать корпоративные поездки в целях развлечения, работы, командировки. Одним словом, такая машина не оставит равнодушным ни одного автолюбителя, заинтересованного в хорошем автофургоне, тем более, что его разработка принадлежит лучшей автомобильной компании из Страны Восходящего солнца. Не удивительно, что на рынке автолитературы представлено сразу несколько технических пособий от разных издательств, которые посвящены именно этой модели. Ниже мы познакомим вас с книгой, которая является одной из лучших.
Искать новую прикладную информацию по машине удобнее всего с помощью хорошего пособия, такого, например, как это новое руководство по ремонту Toyota Grand HiAce, Granvia, в котором есть все, что относится к эксплуатации, техническому обслуживанию, диагностике и починке японских минивэнов данной модели. Они оборудованы бензиновыми и дизельными двигателями рабочим объемом 3.4, 3.0 литра, а выпускались в период с 1995 по 2005 годы. Данный мануал вышел в серии «Автолюбитель», поэтому авторы рассчитывают на то, что книгу будут читать и осваивать на практике инициативные водители, желающие знать о своей машине буквально все и грамотно обращаться с ней, в том числе выполнять ряд ремонтных процедур при необходимости. Поэтому руководство по ремонту Тойота Гранд Хай-Эйс, Тойота Гранвия задумывалось и получилось как максимально наглядное, доступное по стилю изложения всего материала, информативное и логично структурированное по своему содержанию в целом. Найти нужную информацию очень просто, как и успешно воспользоваться ею на практике в гаражной мастерской или даже под открытым небом, в пути.
В предлагаемое пособие вошли как основные, так и дополнительные блоки информации, например, указаны меры предосторожности при работе с минивэном, имеется приложение с важными советами и большим количеством таблиц, есть вводная глава. К основным сведениям относится рассказ об устройстве Тойоты с рассмотрением всех составляющих автомобиля, их устройства, правилах действия и управления ими. Еще один важный момент – иллюстрированная инструкция по эксплуатации TOYOTA GRAND HIACE / GRANVIA 2WD и 4WD, а также авторы не могли пропустить главу по техобслуживанию японских фургонов. В этой главе рассказывается, какие необходимы работы для поддержания авто в идеальном рабочем виде, а также с какой периодичностью рекомендуется их выполнять. Не только мастера, но и автолюбители интересуются электрооборудованием своего автомобиля, стараясь держать его под контролем, в чем помогут все электросхемы Toyota Grand HiAce, Granvia, данные в справочнике. Самостоятельна диагностика и ремонт требуют от автомобилиста определенных знаний и навыков, поэтому, если машина неожиданно потребовала починки, то лучшим подсказчиком для водителя станет именно такая книга, как эта. В ней все указания показаны на схемах и рисунках, прикладные работы разбиты на отдельные этапы, выполняя которые, можно по всем правилам, шаг за шагом, добиться наилучшего результата.
Искать новую прикладную информацию по машине удобнее всего с помощью хорошего пособия, такого, например, как это новое руководство по ремонту Toyota Grand HiAce, Granvia, в котором есть все, что относится к эксплуатации, техническому обслуживанию, диагностике и починке японских минивэнов данной модели. Они оборудованы бензиновыми и дизельными двигателями рабочим объемом 3.4, 3.0 литра, а выпускались в период с 1995 по 2005 годы. Данный мануал вышел в серии «Автолюбитель», поэтому авторы рассчитывают на то, что книгу будут читать и осваивать на практике инициативные водители, желающие знать о своей машине буквально все и грамотно обращаться с ней, в том числе выполнять ряд ремонтных процедур при необходимости. Поэтому руководство по ремонту Тойота Гранд Хай-Эйс, Тойота Гранвия задумывалось и получилось как максимально наглядное, доступное по стилю изложения всего материала, информативное и логично структурированное по своему содержанию в целом. Найти нужную информацию очень просто, как и успешно воспользоваться ею на практике в гаражной мастерской или даже под открытым небом, в пути.
В предлагаемое пособие вошли как основные, так и дополнительные блоки информации, например, указаны меры предосторожности при работе с минивэном, имеется приложение с важными советами и большим количеством таблиц, есть вводная глава. К основным сведениям относится рассказ об устройстве Тойоты с рассмотрением всех составляющих автомобиля, их устройства, правилах действия и управления ими. Еще один важный момент – иллюстрированная инструкция по эксплуатации TOYOTA GRAND HIACE / GRANVIA 2WD и 4WD, а также авторы не могли пропустить главу по техобслуживанию японских фургонов. В этой главе рассказывается, какие необходимы работы для поддержания авто в идеальном рабочем виде, а также с какой периодичностью рекомендуется их выполнять. Не только мастера, но и автолюбители интересуются электрооборудованием своего автомобиля, стараясь держать его под контролем, в чем помогут все электросхемы Toyota Grand HiAce, Granvia, данные в справочнике. Самостоятельна диагностика и ремонт требуют от автомобилиста определенных знаний и навыков, поэтому, если машина неожиданно потребовала починки, то лучшим подсказчиком для водителя станет именно такая книга, как эта. В ней все указания показаны на схемах и рисунках, прикладные работы разбиты на отдельные этапы, выполняя которые, можно по всем правилам, шаг за шагом, добиться наилучшего результата.
Видео издательства
Это общий ролик издательства — собственного видео по этой книге пока нет. Зато можно увидеть, как они подают и оформляют свои мануалы.
Оглавление

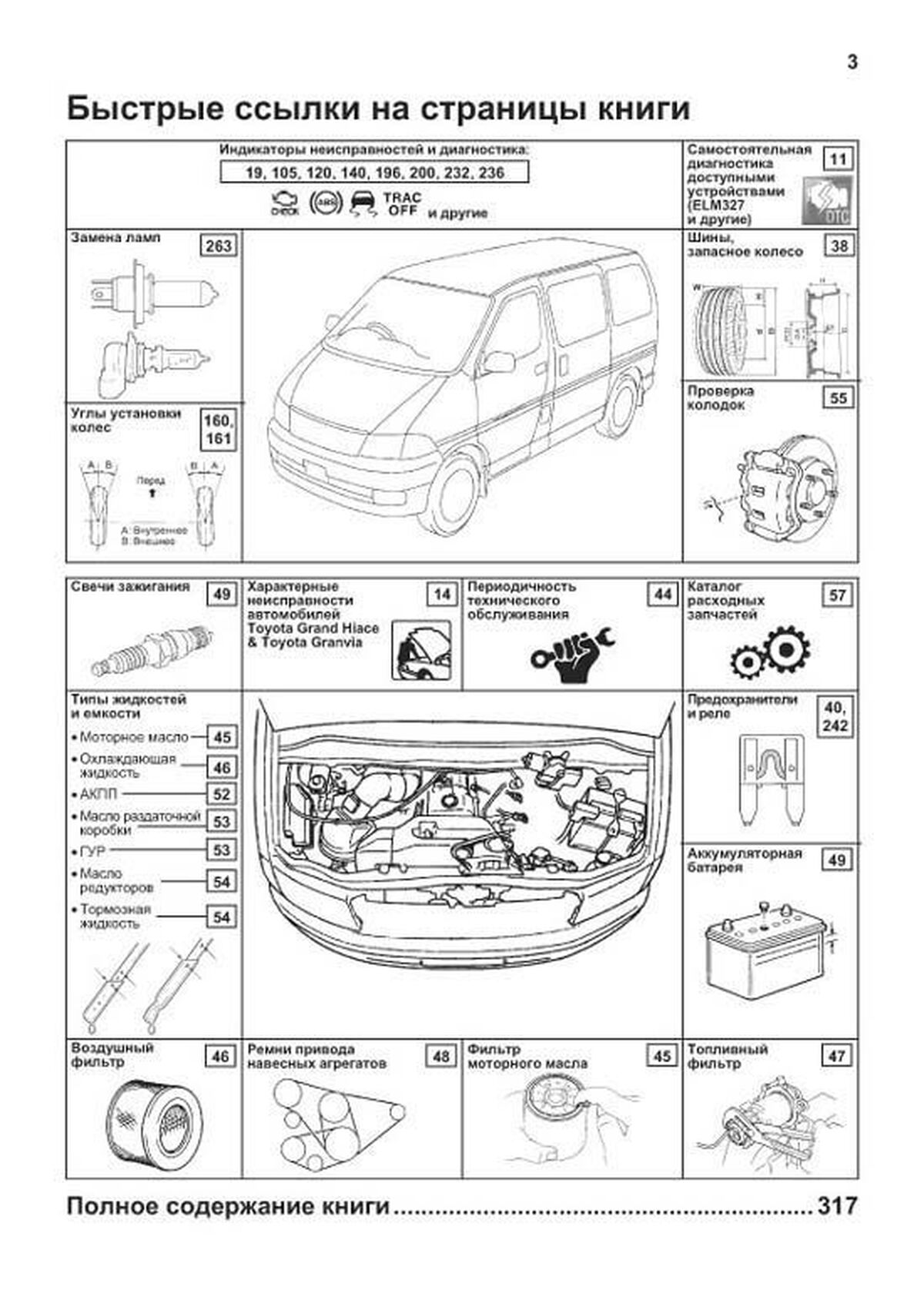

| Быстрые ссылки на страницы книги | 3 |
| Идентификация | 4 |
| Номер кузова и идентификационная таблица | 4 |
| Номер двигателя | 4 |
| Номер коробки передач | 4 |
| Расшифровка кода модели | 4 |
| Технические характеристики двигателей | 4 |
| Сокращения и условные обозначения | 5 |
| Общие инструкции по ремонту | 5 |
| Моменты затяжки болтов | 6 |
| Точки установки гаражного домкрата и лап подъемника | 6 |
| Основные параметры автомобиля | 7 |
| Меры безопасности при выполнении работ с различными системами | 8 |
| При установке мобильной системы радиосвязи | 8 |
| При работе с системой SRS (подушками безопасности) | 8 |
| При работе с электрооборудованием | 8 |
| При вождении автомобиля с антиблокировочной системой тормозов (ABS) | 9 |
| При работе с топливной системой (5VZ-FE) | 9 |
| При работе с системой воздухоснабжения | 9 |
| При работе с маслами | 9 |
| Меры предосторожности при проведении ТО и инициализация | 10 |
| При проверке автомобилей на беговых барабанах (тормозной стенд) | 10 |
| Инициализация элементов различных систем управления | 10 |
| Самостоятельная диагностика | 11 |

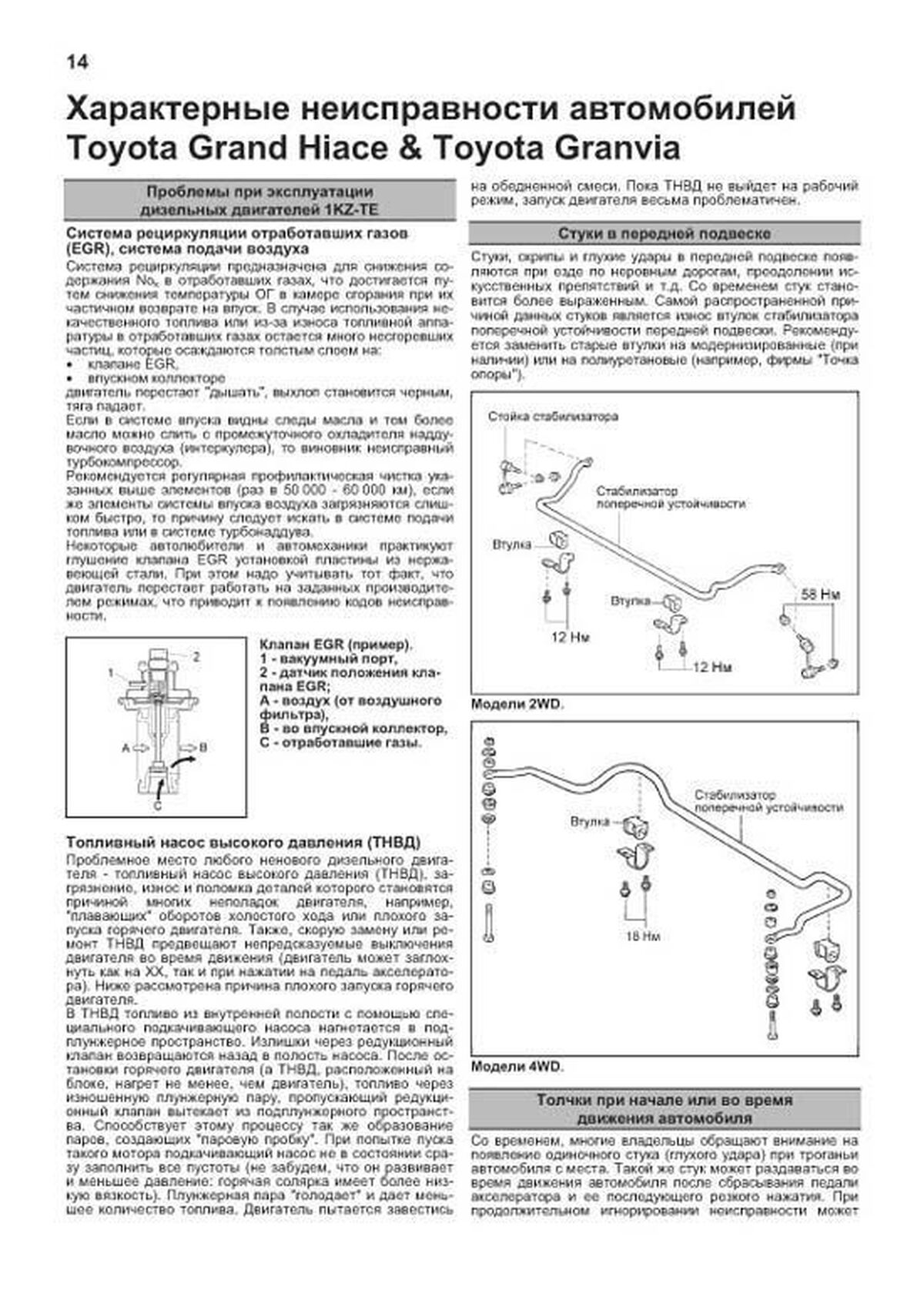

| Характерные неисправности автомобилей Toyota Grand Hiace & Toyota Granvia | 14 |
| Руководство по эксплуатации | 16 |
| Блокировка дверей | 16 |
| Одометр и счетчики пробега | 17 |
| Тахометр | 18 |
| Указатель температуры охлаждающей жидкости | 18 |
| Указатель количества топлива | 18 |
| Часы | 18 |

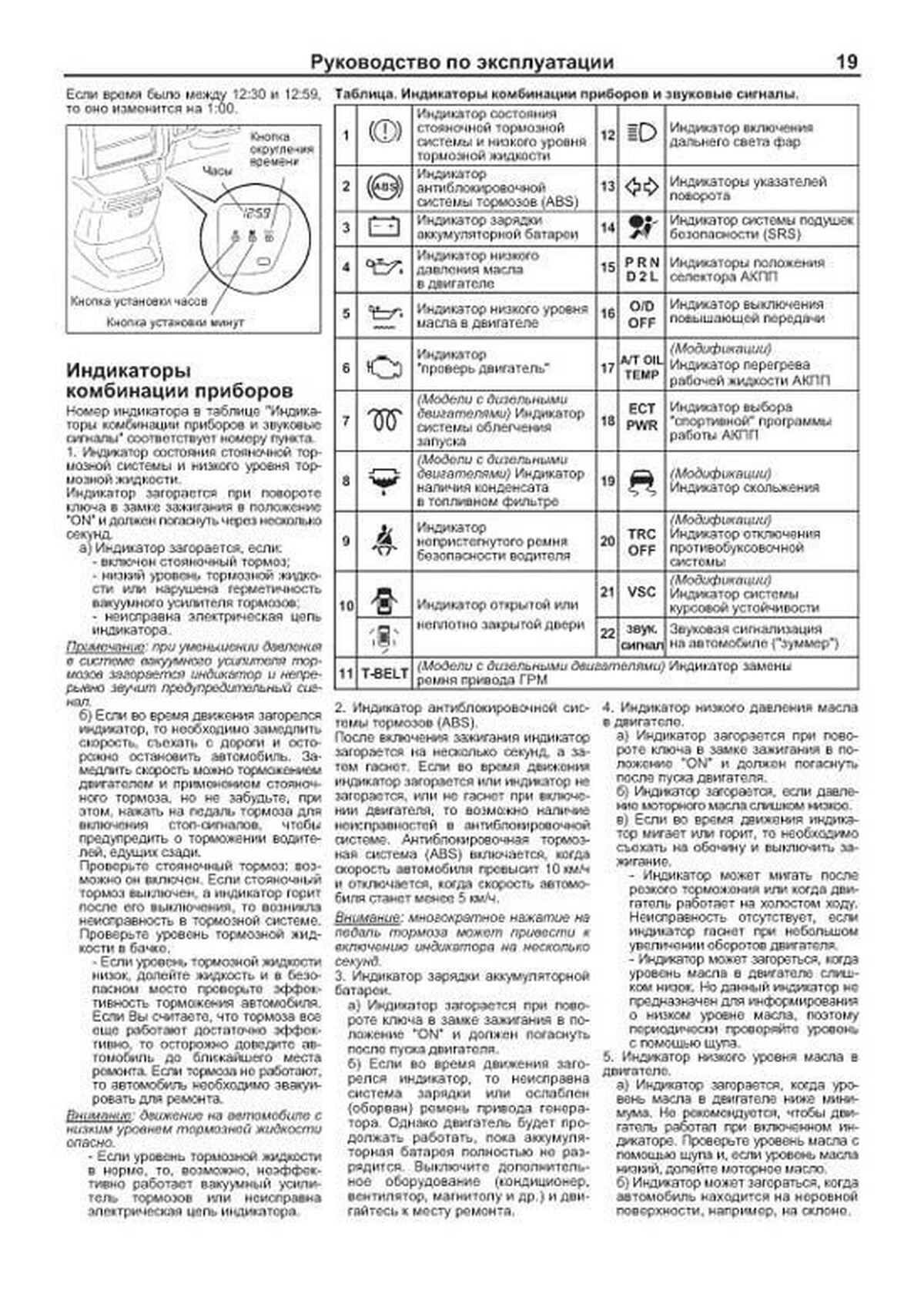

| Индикаторы комбинации приборов | 19 |
| Стеклоподъемники | 20 |
| Световая сигнализация на автомобиле | 21 |
| Регулировка яркости подсветки комбинации приборов (модификации) | 22 |
| Фальшфейер | 22 |
| Капот | 22 |
| Электропривод сдвижной двери (модификации) | 22 |
| Задняя дверь | 23 |
| Лючок заливной горловины топливного бака | 23 |
| Управление стеклоочистителями и омывателями | 23 |
| Регулировка положения рулевого колеса (модификации) | 24 |
| Управление зеркалами | 24 |
| Обогреватель стекла задней двери и обогреватели боковых зеркал заднего вида (модификации) | 24 |
| Ремни безопасности | 25 |
| Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS | 26 |
| Передний люк | 26 |
| Задний люк | 26 |
| Солнцезащитные шторки с электроприводом | 27 |
| Управление частотой вращения холостого хода (модификации) | 27 |
| Управление отопителем и кондиционером | 27 |
| Разъемы для подключения дополнительного оборудования | 30 |
| Система парковки (модификации) | 30 |
| Стояночный тормоз | 31 |
| Антиблокировочная тормозная система (ABS) | 31 |
| Система курсовой устойчивости автомобиля (VSC) (модификации) | 31 |
| Противобуксовочная система (TRC) (модификации) | 32 |
| Управление автомобилем с АКПП | 32 |
| Особенности трансмиссии моделей 4WD | 33 |
| Советы по вождению в различных условиях | 33 |
| Буксировка автомобиля | 34 |
| Запуск двигателя | 34 |
| Неисправности двигателя во время движения | 36 |
| Поддомкрачивание автомобиля | 37 |
| Замена колеса | 37 |
| Рекомендации по выбору шин | 38 |
| Проверка давления и состояния шин | 39 |
| Замена шин | 39 |
| Особенности эксплуатации алюминиевых дисков | 39 |
| Замена дисков колес | 39 |
| Индикаторы износа накладок тормозных колодок | 40 |
| Каталитический нейтрализатор и система выпуска | 40 |
| Проверка и замена предохранителей | 40 |
| Техническое обслуживание и общие процедуры проверки и регулировки | 44 |
| Интервалы обслуживания | 44 |
| Моторное масло и фильтр | 44 |
| Охлаждающая жидкость | 46 |
| Воздушный фильтр | 46 |
| Топливный фильтр (бензиновый двигатель) | 47 |
| Замена топливного фильтра (дизельный двигатель) | 47 |

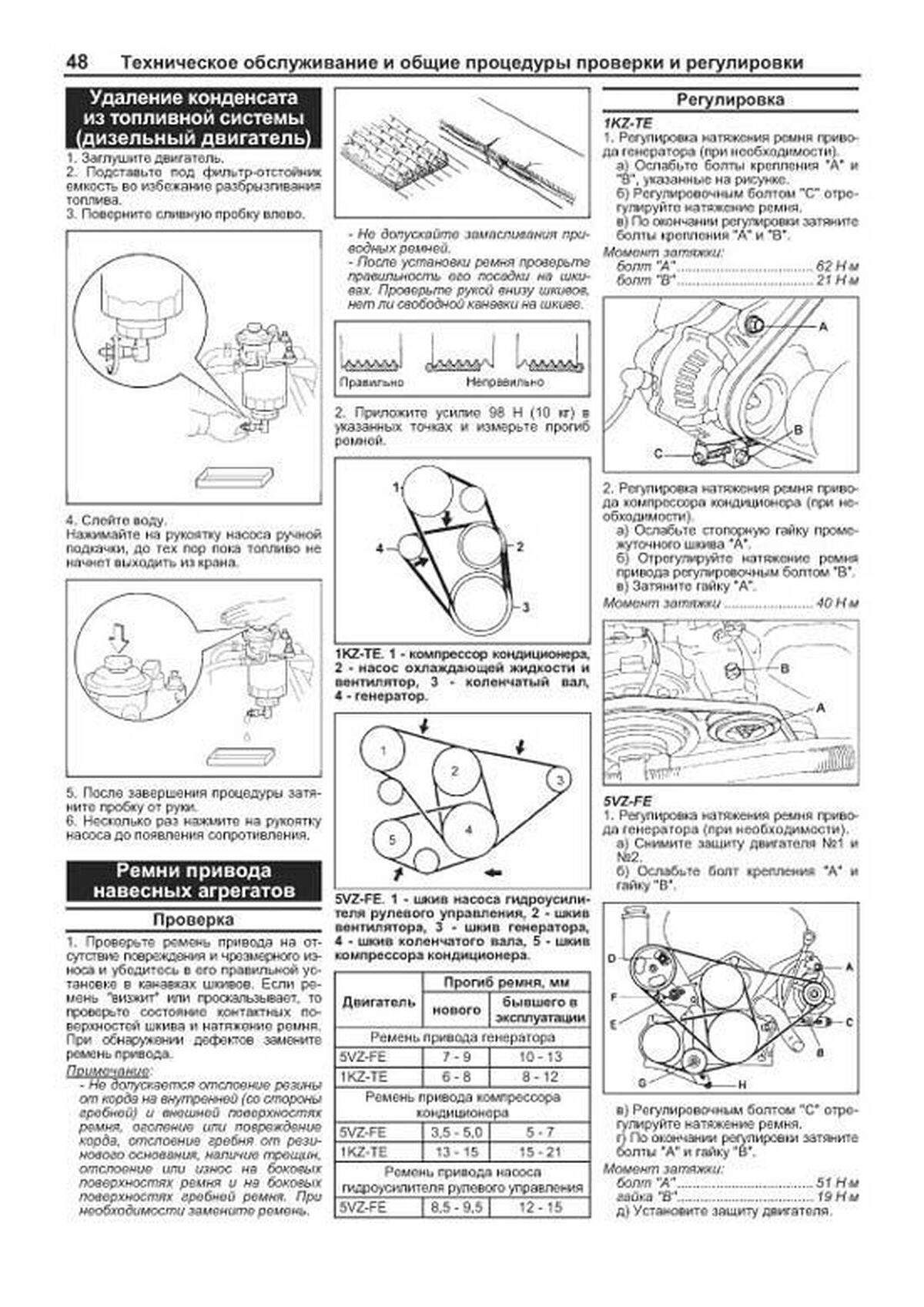

| Удаление конденсата из топливной системы (дизельный двигатель) | 48 |
| Ремни привода навесных агрегатов | 48 |
| Ремень привода ГРМ | 49 |
| Проверка свечей зажигания | 49 |
| Аккумуляторная батарея | 49 |
| Проверка частоты вращения холостого хода (5VZ-FE) | 50 |
| Проверка угла опережения зажигания (5VZ-FE) | 51 |
| Проверка давления конца такта сжатия (5VZ-FE) | 51 |
| Проверка и регулировка угла опережения впрыска (1KZ-TE) | 51 |
| Проверка частоты вращения холостого хода и максимальной частоты вращения на холостом ходу (1KZ-TE c 1995 г.) | 51 |
| Проверка минимально устойчивой частоты вращения холостого хода (1KZ-TE c 07.1999 г.) | 51 |
| Проверка максимальной частоты вращения холостого хода (1KZ-TE) | 52 |
| Проверка частоты вращения холостого хода при работе кондиционера (1KZ-TE с 1995 г.) | 52 |
| Проверка частоты вращения холостого хода при работе гидроусилителя рулевого управления (1KZ-TE с 1995 г.) | 52 |
| Проверка системы повышения частоты вращения холостого хода (1KZ-TE с 1995 г.) | 52 |
| Проверка давления конца такта сжатия (1KZ-TE) | 52 |
| Рабочая жидкость АКПП | 52 |
| Проверка и замена масла в раздаточной коробке | 53 |
| Рабочая жидкость гидроусилителя рулевого управления | 53 |
| Передний редуктор (4WD) | 54 |
| Задний редуктор | 54 |
| Тормозная жидкость | 54 |
| Проверка элементов тормозной системы | 55 |
| Проверка чехлов приводных валов | 55 |
| Проверка пыльника наконечника рулевой тяги | 55 |
| Дополнительные проверки | 55 |
| Каталог расходных запасных частей | 57 |
| Общая информация | 57 |

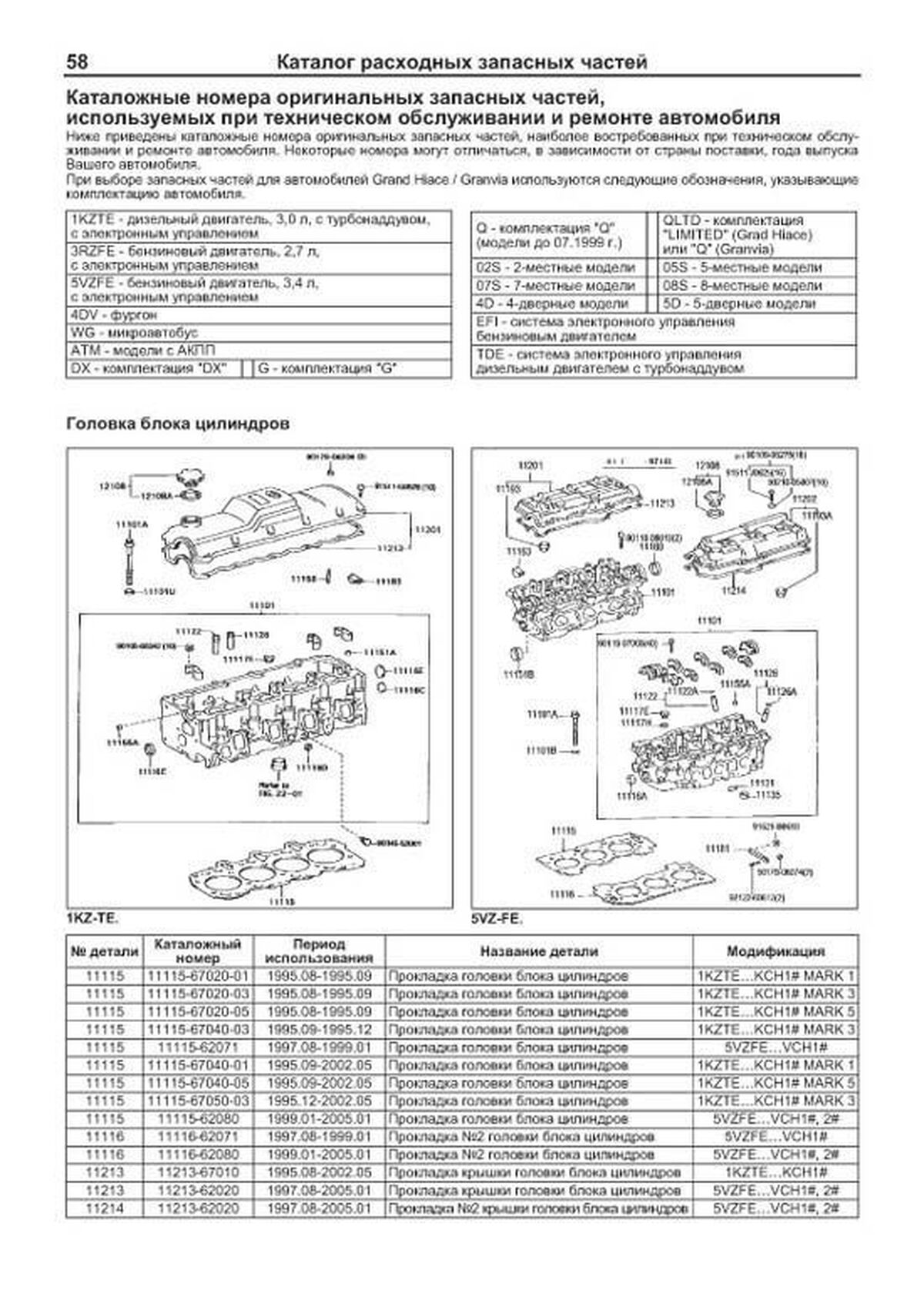

| Каталожные номера оригинальных запасных частей, используемых при техническом обслуживании и ремонте автомобиля | 58 |
| Двигатель 5VZ-FE (3,4 л) - механическая часть | 71 |
| Проверка и регулировка тепловых зазоров в приводе клапанов | 71 |
| Основные моменты снятия и установки силового агрегата | 72 |

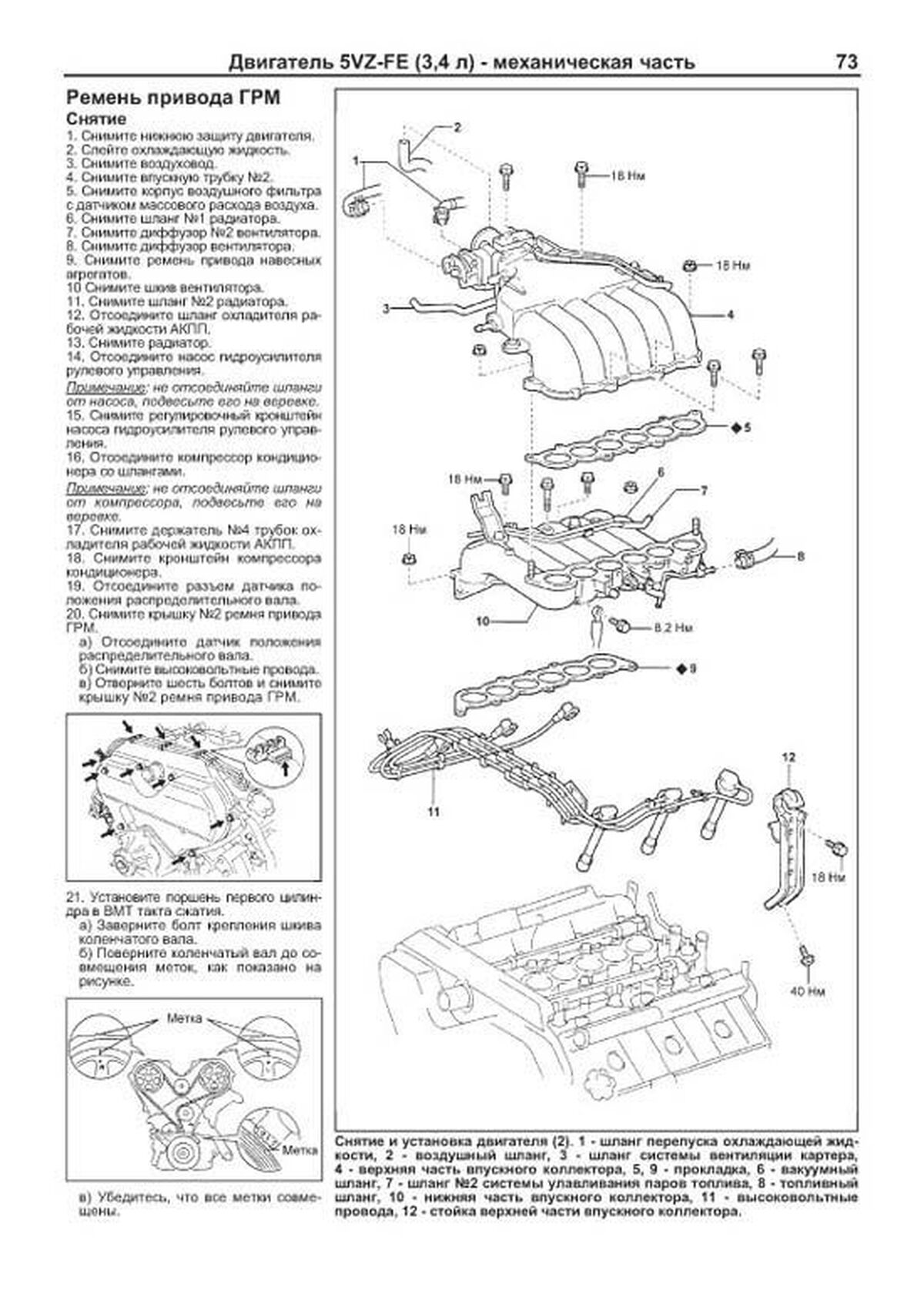

| Ремень привода ГРМ | 73 |
| Головка блока цилиндров | 77 |
| Основные технические данные механической части двигателя | 84 |
| Двигатель 1KZ-TE (3,0 л) - механическая часть | 85 |
| Проверка и регулировка зазоров в приводе клапанов | 85 |
| Основные моменты снятия и установки силового агрегата | 85 |
| Ремень привода ГРМ | 85 |
| Головка блока цилиндров | 88 |
| Основные технические данные механической части двигателя | 90 |
| Двигатель - общие процедуры ремонта | 91 |
| Головка блока цилиндров | 91 |
| Разборка | 91 |
| Проверка, очистка и ремонт деталей головки блока цилиндров | 91 |
| Сборка | 96 |
| Система охлаждения | 97 |
| Насос охлаждающей жидкости и термостат (5VZ-FE) | 97 |
| Насос охлаждающей жидкости и термостат (1KZ-TE) | 97 |
| Радиатор | 98 |
| Система смазки | 99 |
| Проверка давления масла | 99 |
| Масляный насос и масляный поддон | 99 |
| Маслоохладитель (1KZ-TE) | 104 |
| Система впрыска топлива бензинового двигателя | 105 |
| Система диагностирования | 105 |
| Описание | 105 |
| Двухстадийный алгоритм определения неисправности | 105 |
| Индикатор "CHECK ENGINE" ("проверь двигатель") | 105 |
| Считывание "Flash" кодов неисправностей | 105 |
| Стирание диагностических кодов | 105 |
| Диагностические коды неисправностей системы управления двигателем | 106 |
| Топливная система | 107 |
| Меры предосторожности при работе с топливной системой | 107 |
| Проверка на автомобиле | 107 |
| Регулятор давления топлива | 108 |
| Форсунки | 108 |
| Топливный бак и топливный насос | 109 |
| Система электронного управления | 110 |
| Датчик массового расхода воздуха | 110 |
| Корпус дроссельной заслонки | 111 |
| Датчик положения дроссельной заслонки | 112 |
| Клапан управления частотой вращения холостого хода (ISCV) | 113 |
| Проверка главного реле системы впрыска и реле-выключателя топливного насоса | 113 |
| Проверка датчика температуры охлаждающей жидкости | 113 |
| Датчик детонации | 113 |
| Система снижения токсичности | 113 |
| Проверка на автомобиле | 113 |
| Система принудительного холостого хода | 113 |
| Система улавливания паров топлива | 113 |
| Крышка топливного бака | 114 |
| Клапан системы вентиляции картера | 114 |
| Кислородный датчик | 114 |
| Система зажигания | 114 |
| Свечи зажигания | 114 |
| Катушки зажигания | 115 |
| Датчик положения распределительного вала | 115 |
| Датчик положения коленчатого вала | 115 |
| Топливная система дизельного двигателя | 116 |
| Замена топливного фильтра | 116 |
| Подогреватель топлива | 116 |
| Форсунки | 116 |
| Топливный насос высокого давления (ТНВД) | 117 |
| Электронная система управления дизельным двигателем | 120 |
| Система самодиагностики | 120 |
| Описание | 120 |
| Двухстадийный алгоритм определения неисправности | 120 |
| Индикатор "CHECK ENGINE" ("проверь двигатель") | 120 |
| Считывание "Flash" кодов неисправностей | 120 |
| Стирание кодов неисправностей | 120 |
| Диагностические коды неисправностей системы управления двигателем | 121 |
| Проверка элементов системы электронного управления двигателем | 122 |
| Проверка элементов системы управления дроссельной заслонкой (модели до 1999 г.) | 122 |
| Проверка электропневмоклапана №1 | 122 |
| Проверка электропневмоклапана №2 | 122 |
| Датчик положения дроссельной заслонкой | 122 |
| Датчик давления наддува (датчик абсолютного давления во впускном коллекторе) | 122 |

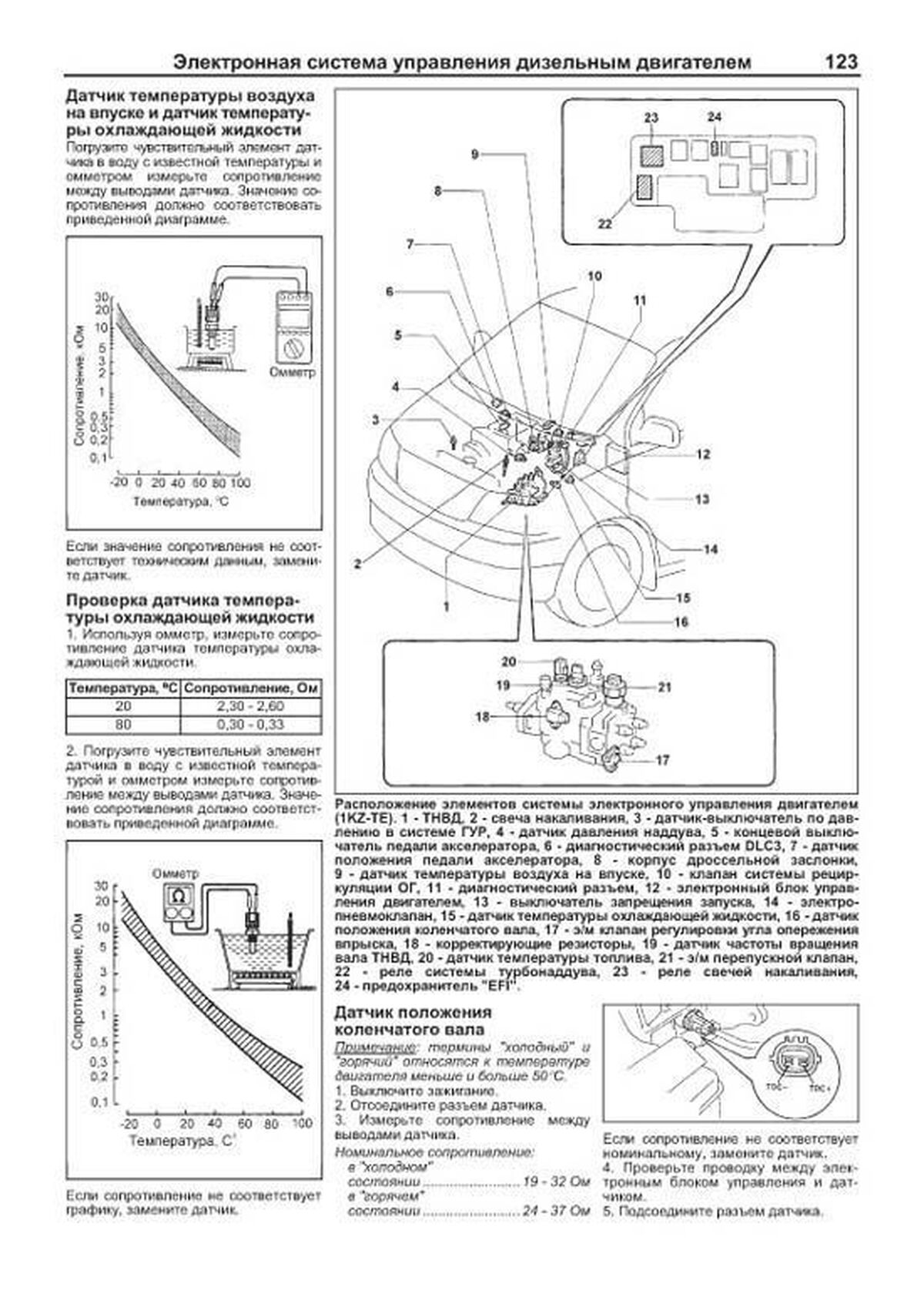

| Датчик температуры воздуха на впуске и датчик температуры охлаждающей жидкости | 123 |
| Проверка датчика температуры охлаждающей жидкости | 123 |
| Датчик положения коленчатого вала | 123 |
| Реле перепускного электромагнитного клапана и главное реле ECD | 124 |
| Датчик частоты вращения (положения) вала ТНВД | 124 |
| Электромагнитный перепускной клапан | 124 |
| Электромагнитный клапан регулировки угла опережения впрыска | 124 |
| Датчик температуры топлива | 124 |
| Датчик низкого уровня топлива | 124 |
| Подогреватель топлива (модели для холодного климата) | 124 |
| Проверка клапана системы EGR | 124 |
| Проверка электропневмоклапана системы EGR | 125 |
| Шаговый двигатель привода дроссельной заслонки (модели с 1999 г.) | 125 |
| Датчик положения педали акселератора (модели c 1999 г.) | 125 |
| Система снижения токсичности | 125 |
| Система принудительной вентиляции картера | 125 |
| Система рециркуляции отработавших газов | 125 |
| Система турбонаддува дизельного двигателя | 127 |
| Меры предосторожности | 127 |
| Турбокомпрессор | 128 |
| Система запуска | 130 |
| Система облегчения запуска (1KZ-TE) | 130 |
| Стартер | 130 |
| Основные технические данные системы запуска | 134 |
| Система зарядки | 135 |
| Меры предосторожности | 135 |
| Проверка на автомобиле | 135 |
| Генератор | 136 |
| Основные технические данные системы зарядки | 139 |
| Автоматическая коробка передач | 140 |
| Общее описание | 140 |
| Предварительные проверки | 140 |
| Проверка и регулировка троса управления АКПП | 140 |
| Регулировка выключателя запрещения запуска | 140 |
| Диагностика АКПП | 140 |
| Предварительные проверки | 140 |
| Общая информация | 140 |
| Проверка индикатора | 140 |
| Считывание кодов неисправностей | 140 |
| Сброс кодов неисправностей | 141 |
| Проверка элементов электрической части системы управления | 141 |
| Электромагнитные клапаны | 141 |
| Датчик скорости (SP2) | 143 |
| Переключатель режимов работы АКПП | 143 |
| Датчик температуры рабочей жидкости АКПП | 143 |
| Проверка механических систем КПП | 143 |
| Тест на полностью заторможенном автомобиле (stall test) | 143 |
| Проверка времени включения передачи | 143 |
| Гидравлический тест | 143 |
| Проверка электромагнитных клапанов | 144 |
| Дорожный тест | 144 |
| Система блокирования селектора и ключа зажигания | 145 |
| Проверка блокировки селектора | 145 |
| Проверка блокировки ключа зажигания | 145 |
| Проверка и регулировка троса блокировки селектора | 145 |
| Выключатель запрещения запуска | 146 |
| Трос управления АКПП | 146 |
| Селектор АКПП | 146 |
| Коробка передач | 148 |
| Проверка гидротрансформатора и пластины привода гидротрансформатора | 149 |
| Раздаточная коробка (4WD) | 150 |
| Снятие и установка | 150 |
| Замена сальников | 150 |
| Карданный вал | 151 |
| Снятие и установка | 151 |
| Проверка | 152 |
| Передний редуктор (4WD) | 153 |
| Проверка уровня и замена масла | 153 |
| Замена сальника фланца редуктора | 153 |
| Замена бокового сальника | 154 |
| Снятие и установка редуктора | 155 |
| Проверка | 155 |
| Задний редуктор | 156 |
| Проверка уровня и замена масла | 156 |
| Снятие и установка | 156 |
| Замена сальника фланца редуктора | 156 |
| Замена бокового сальника | 157 |
| Проверка | 157 |
| Приводные валы | 158 |
| Передние приводные валы (4WD) | 158 |
| Задние приводные валы | 159 |
| Основные технические данные приводных валов | 159 |
| Подвеска | 160 |
| Предварительные проверки | 160 |
| Проверка и регулировка углов установки передних колес | 160 |
| Проверка и регулировка углов установки задних колес | 163 |
| Передняя подвеска (2WD) | 163 |
| Ступица переднего колеса и поворотный кулак | 163 |
| Амортизатор | 165 |
| Торсион | 166 |
| Верхний рычаг | 167 |
| Нижний рычаг | 167 |
| Нижняя шаровая опора | 168 |
| Реактивная тяга | 168 |
| Стабилизатор поперечной устойчивости | 168 |
| Передняя подвеска (4WD) | 169 |
| Ступица переднего колеса | 169 |
| Поворотный кулак | 171 |
| Амортизатор | 172 |
| Торсион | 172 |
| Верхний рычаг | 172 |
| Нижний рычаг | 173 |
| Нижняя шаровая опора | 174 |
| Стабилизатор поперечной устойчивости | 174 |
| Задняя подвеска | 175 |
| Ступица заднего колеса | 175 |
| Амортизатор | 176 |
| Пружина | 177 |
| Стабилизатор поперечной устойчивости | 177 |
| Рулевое управление | 178 |
| Проверка люфта рулевого колеса | 178 |
| Проверка натяжения ремня привода насоса усилителя | 178 |
| Прокачка системы усилителя рулевого управления | 178 |
| Проверка уровня рабочей жидкости | 178 |
| Проверка усилия на рулевом колесе | 178 |
| Проверка давления рабочей жидкости усилителя рулевого управления | 178 |
| Насос усилителя рулевого управления | 179 |
| Рулевой механизм | 180 |
| Рулевая колонка | 182 |
| Тормозная система | 185 |
| Прокачка тормозной системы | 185 |
| Педаль тормоза | 186 |
| Проверка и регулировка рычага стояночного тормоза | 187 |
| Главный тормозной цилиндр (модели с вакуумным усилителем тормозов) | 187 |
| Вакуумный усилитель тормозов | 187 |
| Регулятор давления (Р&В) (модели с вакуумным усилителем тормозов) | 188 |
| Гидравлический блок (модели с гидравлическим блоком) | 189 |
| Передние тормоза | 190 |
| Задние дисковые тормоза | 191 |
| Механизм стояночного тормоза (модели с задними дисковыми тормозами) | 192 |
| Задние барабанные тормоза и механизм стояночного тормоза | 193 |
| Тросы привода стояночного тормоза | 194 |
| Снятие и установка компонентов систем улучшения управляемости автомобиля | 194 |
| Антиблокировочная система тормозов (ABS) | 196 |
| Описание | 196 |
| Диагностика системы | 196 |
| Проверка модулятора давления | 199 |
| Управляющие реле | 199 |
| Датчики частоты вращения колес | 199 |
| Системы улучшения управляемости автомобиля | 200 |
| Описание | 200 |
| Диагностика системы | 200 |
| Проверка электрических элементов | 203 |
| Кузов | 205 |
| Держатели (пистоны) | 205 |
| Передний бампер | 205 |
| Задний бампер | 205 |
| Молдинг крыши | 206 |
| Спойлер крыши | 206 |
| Регулировка капота | 206 |
| Передняя дверь | 207 |
| Сдвижная дверь | 208 |
| Задняя дверь | 210 |
| Отделка крыши | 212 |
| Лобовое стекло | 213 |
| Поворотные стекла задней боковины кузова | 215 |
| Стекло задней двери | 215 |
| Передний люк | 216 |
| Задний люк | 217 |
| Кондиционер, отопление и вентиляция | 218 |
| Меры безопасности при работе с хладагентом | 218 |
| Общие рекомендации | 218 |
| Проверка количества хладагента | 219 |
| Линии охлаждения | 220 |
| Проверка на автомобиле | 220 |
| Замена элементов трубопровода | 220 |
| Проверка испарителей | 220 |
| Блок переднего кондиционера и отопителя | 221 |
| Панель управления задним отопителем | 222 |
| Панель управления задним кондиционером | 223 |
| Блок заднего отопителя | 223 |
| Блок заднего кондиционера | 224 |
| Холодильник | 224 |
| Компрессор и электромагнитная муфта | 227 |
| Проверка электрических элементов | 228 |
| Проверка реле | 228 |
| Проверка панели управления передним кондиционером и отопителем с ручным управлением | 228 |
| Проверка панели управления передним кондиционером и отопителем с автоматическим управлением | 229 |
| Проверка панели управления задним отопителем | 229 |
| Проверка панели управления задним кондиционером | 229 |
| Проверка электродвигателя вентилятора переднего отопителя | 230 |
| Проверка электродвигателя вентилятора заднего отопителя | 230 |
| Проверка электродвигателей вентиляторов заднего кондиционера | 230 |
| Проверка силовых транзисторов (модели с автоматическим управлением кондиционером) | 230 |
| Проверка резисторов | 230 |
| Проверка датчиков системы кондиционирования и отопления | 230 |
| Проверка сервоприводов | 231 |
| Проверка выключателя по давлению хладагента | 231 |
| Проверка электромагнитного клапана (переднего, заднего) | 232 |
| Проверка холодильника (модификации) | 232 |
| Диагностика системы при обнаружении неисправностей | 232 |
| Проверка индикаторов | 232 |
| Проверка датчиков | 232 |
| Проверка приводов | 233 |
| Стирание кодов неисправностей | 233 |
| Система безопасности (SRS) | 235 |
| Меры безопасности при техническом обслуживании | 235 |
| Разъемы системы SRS | 235 |
| Диагностика системы | 236 |
| Подушка безопасности водителя и спиральный провод | 238 |
| Подушка безопасности пассажира | 239 |
| Электронный блок управления SRS | 239 |
| Датчики SRS | 240 |
| Электрооборудование кузова | 241 |
| Общая информация | 241 |
| Меры предосторожности | 241 |
| Включение тепловых предохранителей | 241 |
| Замена предохранителей | 242 |
| Идентификация разъемов | 242 |
| Реле и предохранители | 242 |
| Монтажный блок под приборной панелью | 246 |
| Блок предохранителей под приборной панелью | 246 |
| Монтажный блок в моторном отсеке (левый) | 246 |
| Монтажный блок в моторном отсеке (правый) | 247 |
| Центральный замок | 247 |
| Система дистанционного управления центральным замком | 249 |
| Система облегчения закрытия сдвижных дверей | 251 |
| Электропривод левой сдвижной двери | 253 |
| Система облегчения закрытия задней двери | 257 |
| Комбинация приборов | 258 |
| Фары и освещение | 263 |
| Стеклоочистители и омыватели | 266 |
| Обогреватель заднего стекла | 267 |
| Электропривод стеклоподъемников | 268 |
| Электропривод зеркал | 270 |
| Электропривод люка | 271 |
| Электропривод сиденья водителя | 272 |
| Электропривод шторок | 273 |
| Инвертор напряжения | 274 |
| Звуковой сигнал | 275 |
| Антенна на задних боковых стеклах | 275 |
| Система парковки | 275 |
| Система заднего обзора | 277 |
| Схемы электрооборудования | 278 |
| Обозначения, применяемые на схемах электрооборудования | 278 |
| Коды цветов проводов | 278 |
| Расположение точек заземления | 278 |
| Схема 1 | 279 |
| - Распределение электропитания. - Звуковой сигнал. | |
| Схема 2 | 281 |
| - Система запуска. - Подогреватель линии топливоподачи (1KZ-TE). | |
| Схема 3 | 282 |
| - Система зарядки (5VZ-FE). - Система зарядки (1KZ-TE). | |
| Схема 4 | 283 |
| - Индикация АКПП. | |
| Схема 5 | 284 |
| - Аналоговая комбинация приборов. - Система зажигания (5VZ-FE). | |
| Схема 6 | 286 |
| - Комбинация приборов "Optitron". | |
| Схема 7 | 288 |
| - Фары (модели без системы автоматического управления освещением). - Фары (модели с системой автоматического управления освещением). | |
| Схема 8 | 289 |
| - Указатели поворота и аварийная сигнализация. - Фонари заднего хода. | |
| Схема 9 | 290 |
| - Противотуманные фары и задние противотуманные фонари. | |
| Схема 10 | 291 |
| - Стоп-сигналы. - Обогреватель заднего стекла и обогреватели зеркал. | |
| Схема 11 | 292 |
| - Лампы освещения салона. - Габариты и подсветка номерного знака. | |
| Схема 12 | 294 |
| - Подсветка. | |
| Схема 13 | 295 |
| - Очистители и омыватели лобового стекла. - Очиститель и омыватель заднего стекла. | |
| Схема 14 | 296 |
| - Электропривод стеклоподъемников. - Электропривод люка. | |
| Схема 15 | 297 |
| - Электропривод зеркал. - Электропривод сиденья водителя. | |
| Схема 16 | 298 |
| - Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. - Обогреватели сидений. | |
| Схема 17 | 299 |
| - Система предупреждения о непристегнутом ремне безопасности. | |
| Схема 18 | 300 |
| - Система контроля исправности тормозной системы. - Прикуриватель. | |
| Схема 19 | 301 |
| - Центральный замок. | |
| Схема 20 | 303 |
| - Электропривод левой сдвижной двери. - Система облегчения закрытия задней двери. | |
| Схема 21 | 306 |
| - Система облегчения закрытия сдвижных дверей. | |
| Схема 22 | 307 |
| - Электропривод шторок. | |
| Схема 23 | 308 |
| - Система парковки. | |
| Соединительные разъемы | 309 |
| Расположение разъемов и точек заземления | 310 |
| Содержание | 317 |
1 / 61
