печатная книга
HAVAL M6 бензин с 2021
руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы
Подходит для автомобилей с 2021 года выпуска с бензиновым двигателем 1.5 л
- Артикул
- 66333
- ISBN
- 978-5-98410-193-6
- Страниц
- 368
- Переплёт
- Мягкий
- Формат
- 210 x 290 мм
- Цветность
- Ч/Б
- Бумага
- Офсетная
- Язык
- Русский
В наличии
- Вернуть можно в течение 7 дней — условия в оферте
- Оплата картой онлайн или при получении
- Магазин работает с 2008 года
Эта же книга на маркетплейсах:
Описание
HAVAL M6 с 2021 года выпуска и бензиновым двигателем 1,5 л (GW4G15F) — тема руководства издательства «Автонавигатор» из серии «Автолюбитель». Книга охватывает эксплуатацию, устройство, техническое обслуживание и ремонт этого автомобиля. Формат А4, мягкий переплёт, 368 страниц, ISBN 978-5-98410-193-6. Издание рассчитано на владельцев Haval M6 2021 года и на мастеров, которые работают с этой моделью.
Начинается книга с руководства по эксплуатации. В нём описано оборудование автомобиля и управление им, отдельно рассмотрены органы управления салоном и сама езда. Есть раздел о действиях в экстренных ситуациях, а также о техническом обслуживании и уходе за автомобилем. Завершают эту часть технические данные. Такой вводный блок пригодится и тем, кто только что получил автомобиль, и тем, кто хочет разобраться в его функциях подробнее, чем позволяет краткая инструкция в бардачке.
Затем идут общие сведения. В них собраны условные обозначения и сокращения, которые используются в тексте, указано место нанесения VIN-кода и даны общие положения по техническому обслуживанию и ремонту. Эти страницы помогают быстро освоиться в терминологии и порядке работ, прежде чем браться за разборку.
Самая подробная часть посвящена двигателю GW4G15F. Здесь разобраны крышка головки цилиндров и распредвалы, включая проверку зазоров в подшипниках, осевого зазора и состояния самого вала. Далее следуют головка цилиндров с проверкой коробления, клапанный механизм с подбором толкателей, проверкой клапанных зазоров, клапанов и пружин, а также газораспределительный механизм. Отдельно описана замена переднего и заднего сальников коленвала. Поршни и шатуны изложены подробно: подбор вкладышей шатунных подшипников, проверка зазоров в замках колец, зазора между кольцом и канавкой, зазора между пальцем и поршнем, затем снятие, установка и разборка. Для коленвала приведены проверки осевого зазора и зазоров в подшипниках, а для блока цилиндров — подбор вкладышей коренных подшипников. Почти для каждого узла есть состав компонентов, порядок снятия и установки.
Следующий крупный раздел — система управления двигателем. В нём даны общие сведения и описание, моменты затяжки, самообучение клапана системы VVT и адаптация функции диагностики пропусков зажигания. Особое внимание уделено таблице диагностических кодов неисправностей: она нужна, когда на панели загорается сигнал и требуется понять, в какой цепи искать причину. Рассмотрены блок управления двигателем с назначением контактов разъёма, снятием и установкой, катушка зажигания с проверкой и датчик положения распредвала. По остальным системам в сведениях указаны механическая шестиступенчатая и роботизированная коробки передач, тормозная система и рулевое управление. Рассмотрены также характерные неисправности.
Издание поможет тем, кто обслуживает автомобиль сам: пошаговые описания процедур и многочисленные рисунки дают возможность вовремя выполнить обслуживание и не довести состояние до дорогостоящего ремонта. При обращении в сервис книга позволит говорить с мастером предметно, понимать, что именно и зачем меняют, и оценивать обоснованность предложенных работ. Справочные данные по ремонту помогают грамотно подобрать запчасти, выполнить регулировки и работы по кузову.
Руководство адресовано персоналу станций технического обслуживания, ремонтных мастерских и частным владельцам Haval M6. Тем, кто выбирает автомобиль с пробегом или уже ездит на нём, оно даст ясное представление об устройстве узлов, типовых неисправностях и допустимых параметрах при проверках.

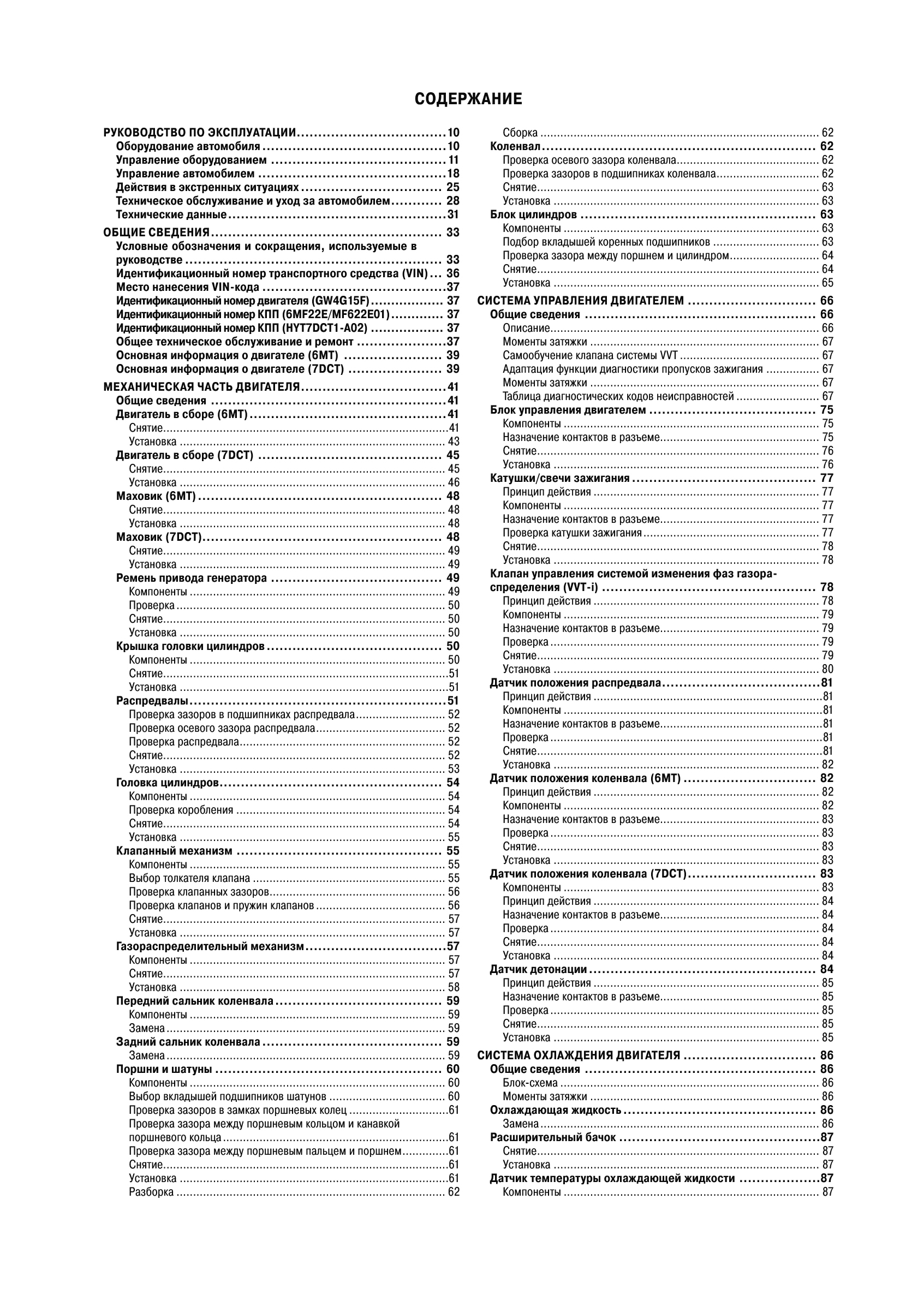

Оглавление
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 10
Оборудование автомобиля 10
Управление оборудованием 11
Управление автомобилем 18
Действия в экстренных ситуациях 25
Техническое обслуживание и уход за автомобилем 28
Технические данные 31
ОБЩИЕ СВЕДЕНИЯ 33
Условные обозначения и сокращения, используемые в руководстве 33
Место нанесения VIN-кода 37
Общее техническое обслуживание и ремонт 37
ЧАСТЬ ДВИГАТЕЛЯ 41
да генератора 49
Снятие устанока
Крышка головки цилиндров
Компоненты
Снятие 51
Устанока 51
Распредвалы 51
Проверка зазоров в подшипниках распредвала 52
Проверка осевого зазора распредвала 52
Проверка распредвала 52
Снятие 52
Установка 53
Головка цилиндров 54
Компоненты 54
Проверка коробления 54
Снятие 54
Установка 55
Клапанный механизм 55
Компоненты 55
Выбор толкателя клапана
Проверка клапанных зазоров
Проверка клапанов и пружин клапанов 56
Снятие 57
Установка 57
Газораспределительный механизм 57
Компоненты 57
Снятие 57
Установка 58
Передний сальник коленвала 59
Компоненты 59
Замена 59
Задний сальник коленвала 59
Замена 59
Поршни и шатуны
Компоненты 60
Выбор вкладышей подшипников шатунов 60
Проверка зазоров в замках поршневых колец 61
Проверка зазора между поршневым кольцом и канавкой поршневого кольца. 61
Проверка зазора между поршневым пальцем и поршнем 61
Снятие 61
Установка 61
Разборка 62
Коленвал 62
Проверка осевого зазора коленвала 62
Проверка зазоров в подшипниках коленвала. 62
Снятие 63
Установка 63
Блок цилиндров 63
Компоненты 63
Подбор вкладышей коренных подшипников 63
Снятие 64
Установка 65
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 66
Общие сведения 66
Описание. 66
Моменты затяжки 67
Самообучение клапана системы VVT 67
Адаптация функции диагностики пропусков зажигания 67
Моменты затяжки 67
Таблица диагностических кодов неисправностей 67
Блок управления двигателем 75
Компоненты 75
Назначение контактов в разъеме 75
Снятие 76
Установка 76
Принцип действия 77
Компоненты 77
Назначение контактов в разъеме
Проверка катушки зажигания 77
Снятие. 78
Установка 78
Принцип действия 78
Компоненты 79
Назначение контактов в разъеме 79
Проверка 79
Снятие 79
Установка 80
Датчик положения распредвала. 81
Принцип действия 81
Компоненты 81
Назначение контактов в разъеме 81
Проверка 81
Снятие 81
Установка 82
Принцип действия 82
Компоненты . 82
Назначение контактов в разъеме. 83
Проверка 83
Снятие 83
Установка 83
Компоненты 83
Принцип действия 84
Назначение контактов в разъеме 84
Проверка. 84
Снятие 84
Установка 84
Датчик детонации 84
Принцип действия 85
Назначение контактов в разъеме 85
Проверка 85
Снятие 85
Установка 85
СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 86
Общие сведения 86
Блок-схема 86
Моменты затяжки 86
Охлаждающая жидкость 86
Замена. 86
Расширительный бачок 87
Снятие 87
Установка 87
Датчик температуры охлаждающей жидкости 87
Компоненты 87
Проверка
Снятие
Установка щей. жИДКОСТИ радиаторе
Компоненты
Проверка
Снятие
Установка
Компоненты
Снятие
Установка
Проверка
Снятие
Установка
Компоненты
Проверка
Снятие
Установка
Проверка
Снятие
Снятие
Установка
Снятие
Установка
Снятие
Установка
Проверка
Снятие
Установка ильтр асла сла
Проверка
Снятие
Снятие
Установка
Снятие ления

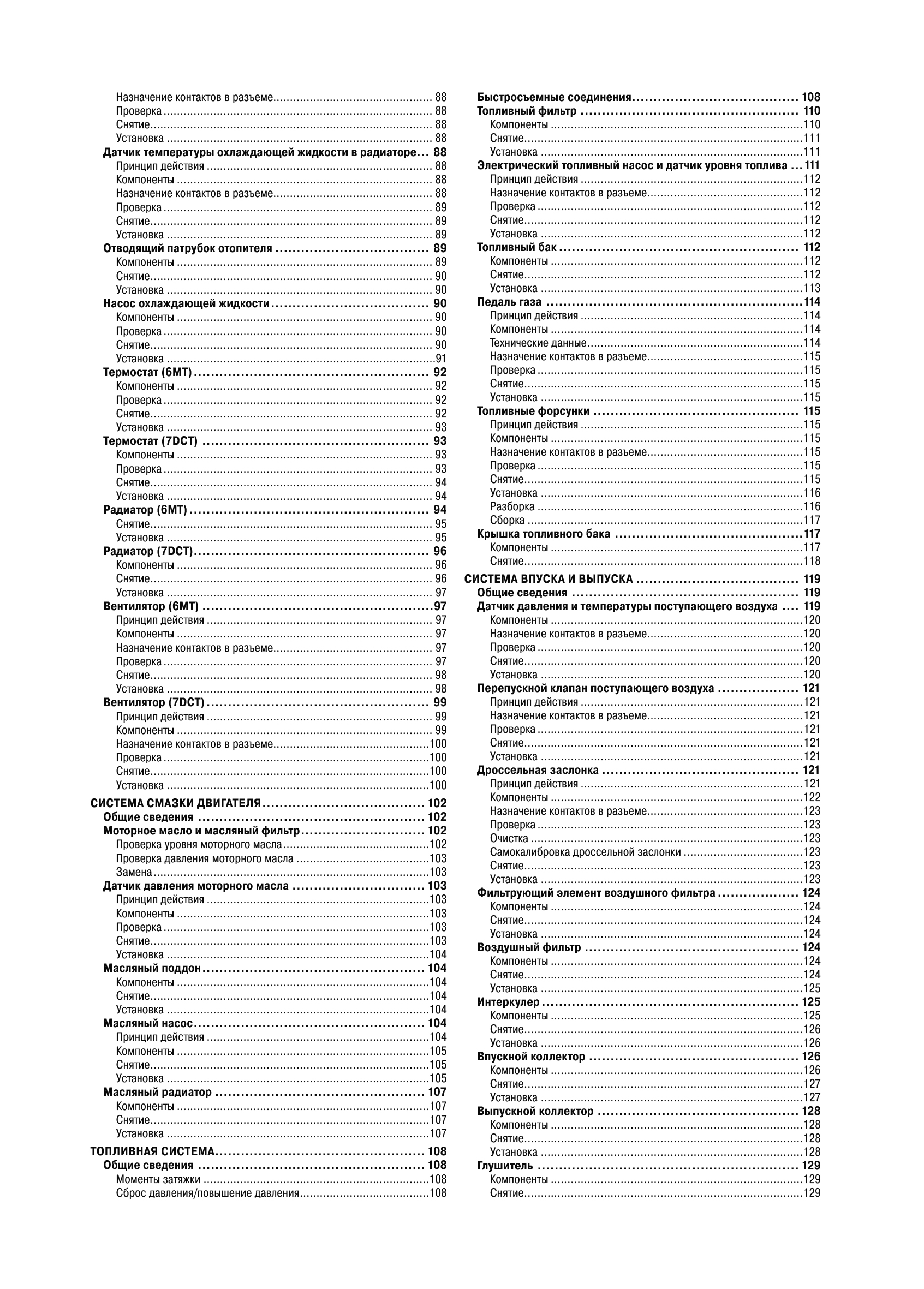

Быстросъемные соединения 108
Топливный фильтр 110
Компоненты 110
Снятие. 111
Установка 111
Электрический топливный насос и датчик уровня топлива 111
Принцип действия 112
Назначение контактов в разъеме 112
Проверка 112
Снятие 112
Установка 112
Топливный бак 112
Компоненты 112
Снятие. 112
Установка 113
Педаль газа 114
Принцип действия 114
Компоненты 114
Технические данные 114
Назначение контактов в разъеме. 115
Проверка 115
Снятие 115
Установка 115
Топливные форсунки 115
Принцип действия . 115
Компоненты 115
Назначение контактов в разъеме. 115
Проверка 115
Снятие. 115
Установка 116
Разборка 116
Сборка 117
Крышка топливного бака 117
Компоненты 117
Снятие. 118
СИСТЕМА ВПУСКА И ВЫПУСКА 119
Общие сведения 119
Датчик давления и температуры поступающего воздуха 119
Компоненты 120
Назначение контактов в разъеме 120
Проверка. 120
Снятие 120
Установка 120
Перепускной клапан поступающего воздуха 121
Принцип действия 121
Назначение контактов в разъеме 121
Проверка 121
Снятие 121
Установка 121
Дроссельная заслонка 121
Принцип действия 121
Компоненты 122
Назначение контактов в разъеме. 123
Проверка 123
Очистка. 123
Самокалибровка дроссельной заслонки 123
Снятие 123
Установка 123
Фильтрующий элемент воздушного фильтра 124
Компоненты 124
Снятие. 124
Установка 124
Воздушный фильтр 124
Компоненты 124
Снятие 124
Установка 125
Интеркулер 125
Компоненты 125
Снятие 126
Установка 26
Впускной коллектор 126
Компоненты 126
Снятие 127
Установка 127
Выпускной коллектор 128
Компоненты 128
Снятие 128
Установка 128
Глушитель 129
Компоненты 129
Снятие 129
Установка 129

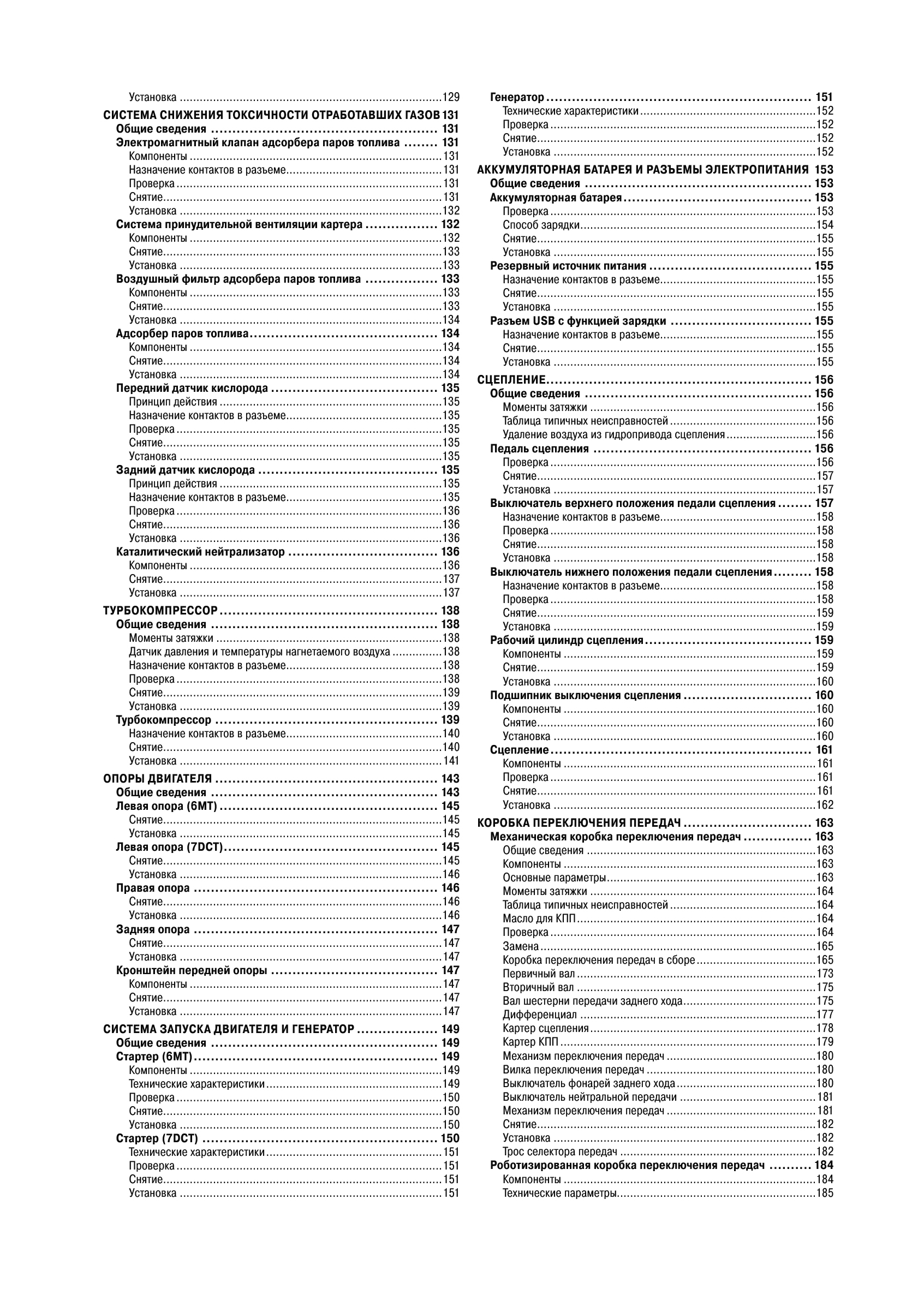

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ 131
Общие сведения 131
Электромагнитный клапан адсорбера паров топлива 131
Компоненты . 131
Назначение контактов в разъеме 131
Проверка 131
Снятие 131
Установка 132
Система принудительной вентиляции картера 132
Компоненты 132
Снятие. 133
Установка 133
Воздушный фильтр адсорбера паров топлива 133
Компоненты 133
Снятие. 133
Установка 134
Адсорбер паров топлива 134
Компоненты 134
Снятие 134
Установка 134
Передний датчик кислорода 135
Принцип действия 135
Назначение контактов в разъеме 135
Проверка 135
Снятие 135
Установка 135
Задний датчик кислорода 135
Принцип действия . 135
Назначение контактов в разъеме 135
Проверка 136
Снятие. 136
Установка 136
Каталитический нейтрализатор 136
Компоненты 136
Снятие 137
Установка 137
ТУРБОКОМПРЕССОР 138
Моменты затяжки 138
Датчик давления и температуры нагнетаемого воздуха 138
Назначение контактов в разъеме 138
Проверка 138
Снятие 139
Установка 139
Турбокомпрессор 139
Назначение контактов в разъеме 140
Снятие. 140
Установка 141
ОПОРЫ ДВИГАТЕЛЯ 143
Общие сведения 143
Снятие 145
Установка 145
Снятие 145
Установка 146
Правая опора 146
Снятие 146
Установка 146
Задняя опора 147
Снятие. 147
Установка 147
Кронштейн передней опоры 147
Компоненты 147
Снятие 147
Установка 147
СИСТЕМА ЗАПУСКА ДВИГАТЕЛЯ И ГЕНЕРАТОР 149
Общие сведения 149
Компоненты 149
Технические характеристики 149
Проверка 150
Снятие 150
Установка 150
Технические характеристики 151
Проверка 151
Снятие 151
Установка 151
Генератор 151
Технические характеристики 152
Проверка 152
Снятие 152
Установка 152
АККУМУЛЯТОРНАЯ БАТАРЕЯ И РАЗЪЕМЫ ЭЛЕКТРОПИТАНИЯ 153
Общие сведения 153
Аккумуляторная батарея 153
Проверка 153
Способ зарядки 154
Снятие. 155
Установка 155
Резервный источник питания 155
Назначение контактов в разъеме 155
Снятие 155
Установка 155
Разъем USB с функцией зарядки 155
Назначение контактов в разъеме 155
Снятие. 155
Установка 155
СЦЕПЛЕНИЕ 156
Общие сведения 156
Моменты затяжки 156
Таблица типичных неисправностей 156
Удаление воздуха из гидропривода сцепления. 156
Педаль сцепления 156
Проверка 156
Снятие. 157
Установка 157
Выключатель верхнего положения педали сцепления 157
Назначение контактов в разъеме 158
Проверка 158
Снятие. 158
Установка 158
Выключатель нижнего положения педали сцепления 158
Назначение контактов в разъеме 158
Проверка 158
Снятие. 159
Установка 159
Рабочий цилиндр сцепления 159
Компоненты 159
Снятие 159
Установка 160
Подшипник выключения сцепления 160
Компоненты 160
Снятие 160
Установка 160
Сцепление 161
Компоненты 161
Проверка 161
Снятие. 161
Установка 162
КОРОБКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 163
Механическая коробка переключения передач 163
Общие сведения 163
Компоненты 163
Основные параметры 163
Моменты затяжки 164
Таблица типичных неисправностей 164
Масло для КПП 164
Проверка. 164
Замена 165
Коробка переключения передач в сборе 165
Первичный вал. 173
Вторичный вал 175
Вал шестерни передачи заднего хода 175
Дифференциал 177
Картер сцепления 178
Картер КПП 179
Механизм переключения передач 180
Вилка переключения передач 180
Выключатель фонарей заднего хода 180
Выключатель нейтральной передачи 181
Механизм переключения передач 181
Снятие. 182
Установка 182
Трос селектора передач 182

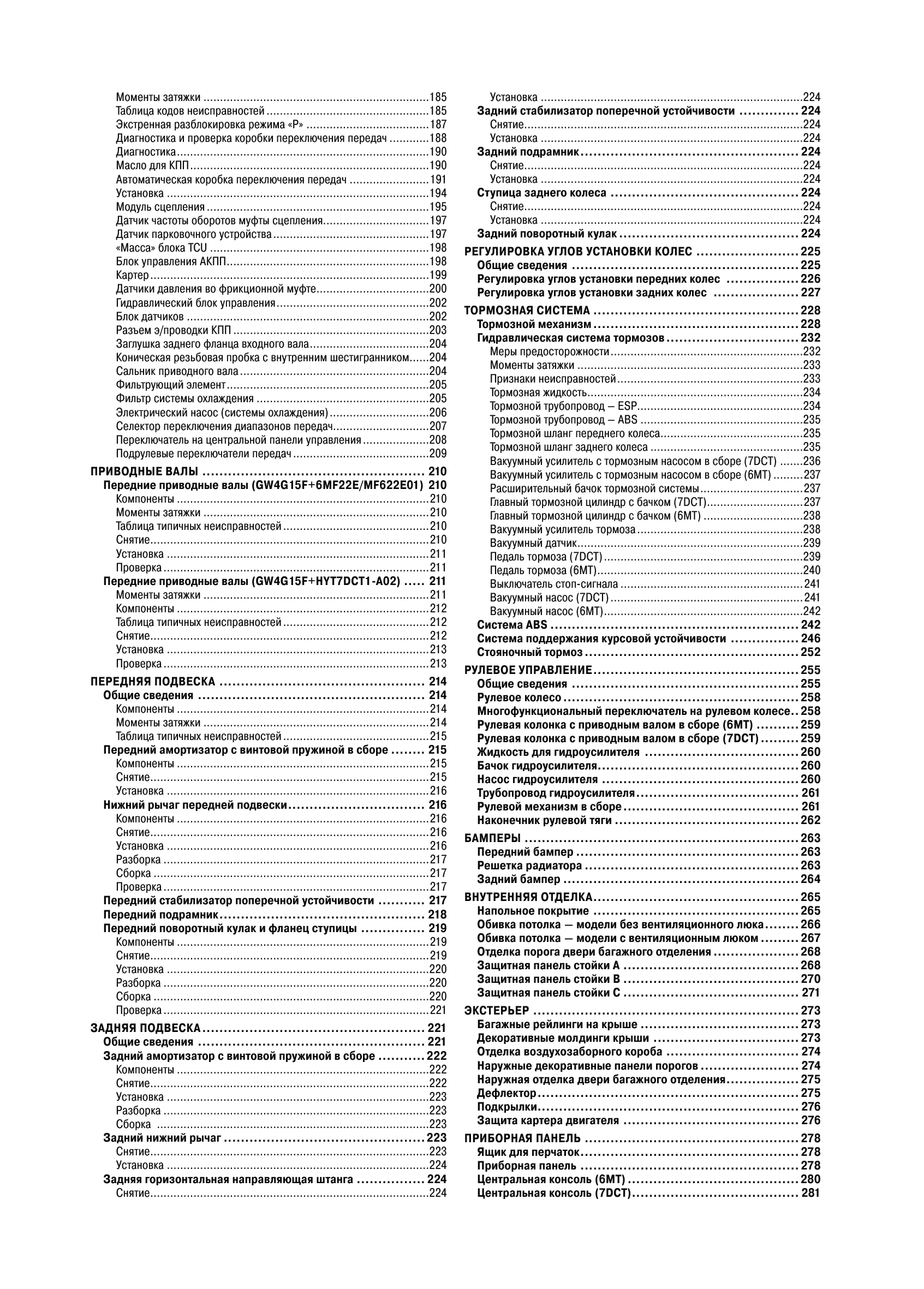

Роботизированная коробка переключения передач 184
Технические параметры 185
Моменты затяжки 185
Таблица кодов неисправностей 185
Экстренная разблокировка режима «Р» 187
Диагностика и проверка коробки переключения передач 188
Диагностика 190
Масло для КПП 190
Автоматическая коробка переключения передач 191
Установка 194
Модуль сцепления 195
Датчик частоты оборотов муфты сцепления. 197|
Датчик парковочного устройства 197
«Масса» блока TCU 198
Блок управления АКПП 198
Картер 199
Датчики давления во фрикционной муфте 200
Гидравлический блок управления 202
Блок датчиков 202
Заглушка заднего фланца входного вала 204
Коническая резьбовая пробка с внутренним шестигранником. 204
Сальник приводного вала 204
Фильтрующий элемент 205
Фильтр системы охлаждения 205
Селектор переключения диапазонов передач 207
Переключатель на центральной панели управления 208
ючатели передач 209
исправностей 210
исправностей 212
исправностей 215
тор вИнтовой пружиной сборе 215
дней подвески 216
атор поперечной устойчивости 217 ВНУТРЕННЯЯ ОТДЕЛКА
кулак и фланец ступицы 219
221 ЭКСТЕРЬЕР винтовой пружиной в сборе 222
ная направляющая штанга 224
Установка 224
Задний стабилизатор поперечной устойчивости 224
Снятие 224
Установка 224
Задний подрамник 224
Снятие 224
Установка 224
Ступица заднего колеса 224
Снятие 224
Установка 224
Задний поворотный кулак 224
РЕГУЛИРОВКА УГЛОВ УСТАНОВКИ КОЛЕС 225
Общие сведения 225
Регулировка углов установки передних колес 226
Регулировка углов установки задних колес 227
ТОРМОЗНАЯ СИСТЕМА 228
Тормозной механизм 228
Гидравлическая система тормозов 232
Меры предосторожности 232
Моменты затяжки 233
Признаки неисправностей 233
Тормозная жидкость 234
Тормозной трубопровод - ESP 234
Тормозной трубопровод - ABS 235
Тормозной шланг переднего колеса 235
Тормозной шланг заднего колеса 235
Расширительный бачок тормозной системы 237
Вакуумный усилитель тормоза 238
Вакуумный датчик 239
Выключатель стоп-сигнала 241
Система ABS 242
Система поддержания курсовой устойчивости 246
Стояночный тормоз 252
РУЛЕВОЕ УПРАВЛЕНИЕ 255
Общие сведения 255
Рулевое колесо 258
Многофункциональный переключатель на рулевом колесе 258
Жидкость для гидроусилителя 260
Бачок гидроусилителя 260
Насос гидроусилителя 260
Трубопровод гидроусилителя 261
Рулевой механизм в сборе 261
Наконечник рулевой тяги 262
БАМПЕРЫ 263
Передний бампер 263
Решетка радиатора 263
Задний бампер 264
Напольное покрытие 265
Обивка потолка - модели без вентиляционного люка 266
Обивка потолка - модели с вентиляционным люком 267
Отделка порога двери багажного отделения 268
Защитная панель стойки А 268
Защитная панель стойки В 270
Защитная панель стойки С 271
Багажные рейлинги на крыше 273
Декоративные молдинги крыши 273
Отделка воздухозаборного короба 274
Наружные декоративные панели порогов 274
Наружная отделка двери багажного отделения 275
Дефлектор 275
Подкрылки 276
Защита картера двигателя 276
ПРИБОРНАЯ ПАНЕЛЬ 278
Ящик для перчаток 278
Приборная панель 278
ДВЕРИ. 282
Передняя дверь 282
Отделка передней двери 283
Ограничитель хода передней двери 284
Задняя дверь 284
Отделка задней двери 285
Ограничитель хода задней двери 286
ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ 287
Дверь багажного отделения 287
Внутренняя отделка двери багажного отделения 288
Стойка двери багажного отделения 289
Микропереключатель двери багажного отделения 290
КРЫШКА КАПОТА 291
Общие сведения 291
Замок капота 292
Трос замка капота 292
ДРУГИЕ ДЕТАЛИ КУЗОВА 293
Крылья. 293
Балка переднего бампера 293
Балка заднего бампера 294
СТЕКЛА 295
Ветровое стекло 295
Стекло двери багажного от 296
Стекло передней двери 297
Стекло задней двери 297
Боковое стекло 297
КЛИМАТ-КОНТРОЛЬ 299
Хладагент 306
Кондиционер. 307
Блок управления системой климат-контроля 308
Электропривод 309
Исполнительный механизм охлаждения-нагрева 309
Исполнительный механизм внутреннего и наружного контуров циркуляции 309
Модуль регулировки скорости 309
Вентилятор 310
Фильтр 310
Датчик освещенности 310
Датчик температуры в салоне 310
Датчик температуры наружного воздуха 311
Реле давления 312
Датчик температуры испарителя 312
Испаритель 313
Радиатор отопителя 313
Переключатель на центральной панели управления 314
Компрессор 314
Конденсатор 314
Расширительный клапан 315
КОМБИНАЦИЯ ПРИБОРОВ 316
Общие сведения 316
Комбинация приборов 317
СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ КУЗОВА 318
Общие сведения 318
Блок ВСМ 320
ОСВЕЩЕНИЕ 322
Передние комбинированные фары 324
Задние комбинированные фонари 325
Сигнальный фонарь открытой двери багажного отделения 325
Передние противотуманные фары 325
Задний противотуманный фонарь 326
Дополнительный фонарь стоп-сигнала 326
Лампы подсветки номерного знака ,326
Лампа для чтения - модели без вентиляционного люка 326
Потолочный плафон 326
Лампа освещения багажного отделения 327
Комбинированный переключатель наружного освещения 327
Переключатель на центральной панели управления 327
Переключатель регулировки наклона фар 328
СТЕКЛОПОДЬЕМНИКИ 329
Общие сведения 329
Стеклоподъемник передней двери ления только со стороны водителя 330
Стеклоподъемник задней двери - защита от защемле- ния только со стороны водителя 330
Переключатель стеклоподъемника двери водителя — защита от защемления только со стороны водителя 331
Переключатель стеклоподъемника двери пассажира - защита от защемления только со стороны водителя 331
СТЕКЛООЧИСТИТЕЛИ 332
Общие сведения 332
Щетки очистителя ветрового стекла. 333
Электропривод очистителя заднего стекла 333
Щетка очистителя заднего стекла 334
Электропривод омывателя ветрового стекла 334
Бачок омывателя 334
Форсунки омывателя ветрового стекла 335
Форсунка омывателя заднего стекла 335
Комбинированный выключатель стеклоочистителей 335
ЗЕРКАЛА ЗАДНЕГО ВИДА. 336
Общие сведения 336
Переключатель регулировки положения наружных зеркал заднего вида 337
Наружные зеркала заднего вида 337
Внутреннее зеркало заднего вида - без видеореги- стратора 338
КАМЕРА ЗАДНЕГО ВИДА 339
Общие сведения 339
Камера заднего вида 339
СИСТЕМА БЕСКЛЮЧЕВОГО ДОСТУПА И ЗАПУСКА ДВИГАТЕЛЯ340
Общие сведения 340
Контролер PEPS 341
Кнопка запуска одним нажатием 342
Переключатель блокировки замков PEPS 342
Емкостные датчики PEPS 342
Микропереключатель двери багажного отделения 342
Низкочастотная антенна в заднем бампере 343
Низкочастотная антенна в передней двери 343
Низкочастотная антенна 2 343
Низкочастотная антенна 3 343
Низкочастотная антенна 4 344
Катушка иммобилайзера 344
ЗАМКИ 345
Общие сведения 345
Выключатель центрального замка 346
Защелка замка передней двери 347
Личинка замка передней двери 347
Наружная ручка передней двери 348
Внутренняя ручка передней двери 348
Замок задней двери 348
Наружная ручка задней двери 348
Внутренняя ручка задней двери 349
КЛАКСОН 350
Общие сведения 350
Клаксон в сборе 350
СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ 351
Общие сведения 351
Датчики давления воздуха в шинах 352
СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 354
Общие сведения 354
Датчики 355
СИДЕНЬЯ 356
Заднее сиденье 361
МУЛЬТИМЕДИА 363
Дисплей 363
Мультимедийный проигрыватель 364
Низкочастотный динамик передней двери 365
Низкочастотный динамик задней двери. 365
Антенна 366
Микрофон 366
USB-панель 366
ЛОКАЛЬНАЯ СЕТЬ 367
Оборудование автомобиля 10
Управление оборудованием 11
Управление автомобилем 18
Действия в экстренных ситуациях 25
Техническое обслуживание и уход за автомобилем 28
Технические данные 31
ОБЩИЕ СВЕДЕНИЯ 33
Условные обозначения и сокращения, используемые в руководстве 33
Место нанесения VIN-кода 37
Общее техническое обслуживание и ремонт 37
ЧАСТЬ ДВИГАТЕЛЯ 41
да генератора 49
Снятие устанока
Крышка головки цилиндров
Компоненты
Снятие 51
Устанока 51
Распредвалы 51
Проверка зазоров в подшипниках распредвала 52
Проверка осевого зазора распредвала 52
Проверка распредвала 52
Снятие 52
Установка 53
Головка цилиндров 54
Компоненты 54
Проверка коробления 54
Снятие 54
Установка 55
Клапанный механизм 55
Компоненты 55
Выбор толкателя клапана
Проверка клапанных зазоров
Проверка клапанов и пружин клапанов 56
Снятие 57
Установка 57
Газораспределительный механизм 57
Компоненты 57
Снятие 57
Установка 58
Передний сальник коленвала 59
Компоненты 59
Замена 59
Задний сальник коленвала 59
Замена 59
Поршни и шатуны
Компоненты 60
Выбор вкладышей подшипников шатунов 60
Проверка зазоров в замках поршневых колец 61
Проверка зазора между поршневым кольцом и канавкой поршневого кольца. 61
Проверка зазора между поршневым пальцем и поршнем 61
Снятие 61
Установка 61
Разборка 62
Коленвал 62
Проверка осевого зазора коленвала 62
Проверка зазоров в подшипниках коленвала. 62
Снятие 63
Установка 63
Блок цилиндров 63
Компоненты 63
Подбор вкладышей коренных подшипников 63
Снятие 64
Установка 65
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 66
Общие сведения 66
Описание. 66
Моменты затяжки 67
Самообучение клапана системы VVT 67
Адаптация функции диагностики пропусков зажигания 67
Моменты затяжки 67
Таблица диагностических кодов неисправностей 67
Блок управления двигателем 75
Компоненты 75
Назначение контактов в разъеме 75
Снятие 76
Установка 76
Принцип действия 77
Компоненты 77
Назначение контактов в разъеме
Проверка катушки зажигания 77
Снятие. 78
Установка 78
Принцип действия 78
Компоненты 79
Назначение контактов в разъеме 79
Проверка 79
Снятие 79
Установка 80
Датчик положения распредвала. 81
Принцип действия 81
Компоненты 81
Назначение контактов в разъеме 81
Проверка 81
Снятие 81
Установка 82
Принцип действия 82
Компоненты . 82
Назначение контактов в разъеме. 83
Проверка 83
Снятие 83
Установка 83
Компоненты 83
Принцип действия 84
Назначение контактов в разъеме 84
Проверка. 84
Снятие 84
Установка 84
Датчик детонации 84
Принцип действия 85
Назначение контактов в разъеме 85
Проверка 85
Снятие 85
Установка 85
СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 86
Общие сведения 86
Блок-схема 86
Моменты затяжки 86
Охлаждающая жидкость 86
Замена. 86
Расширительный бачок 87
Снятие 87
Установка 87
Датчик температуры охлаждающей жидкости 87
Компоненты 87
Проверка
Снятие
Установка щей. жИДКОСТИ радиаторе
Компоненты
Проверка
Снятие
Установка
Компоненты
Снятие
Установка
Проверка
Снятие
Установка
Компоненты
Проверка
Снятие
Установка
Проверка
Снятие
Снятие
Установка
Снятие
Установка
Снятие
Установка
Проверка
Снятие
Установка ильтр асла сла
Проверка
Снятие
Снятие
Установка
Снятие ления
Быстросъемные соединения 108
Топливный фильтр 110
Компоненты 110
Снятие. 111
Установка 111
Электрический топливный насос и датчик уровня топлива 111
Принцип действия 112
Назначение контактов в разъеме 112
Проверка 112
Снятие 112
Установка 112
Топливный бак 112
Компоненты 112
Снятие. 112
Установка 113
Педаль газа 114
Принцип действия 114
Компоненты 114
Технические данные 114
Назначение контактов в разъеме. 115
Проверка 115
Снятие 115
Установка 115
Топливные форсунки 115
Принцип действия . 115
Компоненты 115
Назначение контактов в разъеме. 115
Проверка 115
Снятие. 115
Установка 116
Разборка 116
Сборка 117
Крышка топливного бака 117
Компоненты 117
Снятие. 118
СИСТЕМА ВПУСКА И ВЫПУСКА 119
Общие сведения 119
Датчик давления и температуры поступающего воздуха 119
Компоненты 120
Назначение контактов в разъеме 120
Проверка. 120
Снятие 120
Установка 120
Перепускной клапан поступающего воздуха 121
Принцип действия 121
Назначение контактов в разъеме 121
Проверка 121
Снятие 121
Установка 121
Дроссельная заслонка 121
Принцип действия 121
Компоненты 122
Назначение контактов в разъеме. 123
Проверка 123
Очистка. 123
Самокалибровка дроссельной заслонки 123
Снятие 123
Установка 123
Фильтрующий элемент воздушного фильтра 124
Компоненты 124
Снятие. 124
Установка 124
Воздушный фильтр 124
Компоненты 124
Снятие 124
Установка 125
Интеркулер 125
Компоненты 125
Снятие 126
Установка 26
Впускной коллектор 126
Компоненты 126
Снятие 127
Установка 127
Выпускной коллектор 128
Компоненты 128
Снятие 128
Установка 128
Глушитель 129
Компоненты 129
Снятие 129
Установка 129
СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ 131
Общие сведения 131
Электромагнитный клапан адсорбера паров топлива 131
Компоненты . 131
Назначение контактов в разъеме 131
Проверка 131
Снятие 131
Установка 132
Система принудительной вентиляции картера 132
Компоненты 132
Снятие. 133
Установка 133
Воздушный фильтр адсорбера паров топлива 133
Компоненты 133
Снятие. 133
Установка 134
Адсорбер паров топлива 134
Компоненты 134
Снятие 134
Установка 134
Передний датчик кислорода 135
Принцип действия 135
Назначение контактов в разъеме 135
Проверка 135
Снятие 135
Установка 135
Задний датчик кислорода 135
Принцип действия . 135
Назначение контактов в разъеме 135
Проверка 136
Снятие. 136
Установка 136
Каталитический нейтрализатор 136
Компоненты 136
Снятие 137
Установка 137
ТУРБОКОМПРЕССОР 138
Моменты затяжки 138
Датчик давления и температуры нагнетаемого воздуха 138
Назначение контактов в разъеме 138
Проверка 138
Снятие 139
Установка 139
Турбокомпрессор 139
Назначение контактов в разъеме 140
Снятие. 140
Установка 141
ОПОРЫ ДВИГАТЕЛЯ 143
Общие сведения 143
Снятие 145
Установка 145
Снятие 145
Установка 146
Правая опора 146
Снятие 146
Установка 146
Задняя опора 147
Снятие. 147
Установка 147
Кронштейн передней опоры 147
Компоненты 147
Снятие 147
Установка 147
СИСТЕМА ЗАПУСКА ДВИГАТЕЛЯ И ГЕНЕРАТОР 149
Общие сведения 149
Компоненты 149
Технические характеристики 149
Проверка 150
Снятие 150
Установка 150
Технические характеристики 151
Проверка 151
Снятие 151
Установка 151
Генератор 151
Технические характеристики 152
Проверка 152
Снятие 152
Установка 152
АККУМУЛЯТОРНАЯ БАТАРЕЯ И РАЗЪЕМЫ ЭЛЕКТРОПИТАНИЯ 153
Общие сведения 153
Аккумуляторная батарея 153
Проверка 153
Способ зарядки 154
Снятие. 155
Установка 155
Резервный источник питания 155
Назначение контактов в разъеме 155
Снятие 155
Установка 155
Разъем USB с функцией зарядки 155
Назначение контактов в разъеме 155
Снятие. 155
Установка 155
СЦЕПЛЕНИЕ 156
Общие сведения 156
Моменты затяжки 156
Таблица типичных неисправностей 156
Удаление воздуха из гидропривода сцепления. 156
Педаль сцепления 156
Проверка 156
Снятие. 157
Установка 157
Выключатель верхнего положения педали сцепления 157
Назначение контактов в разъеме 158
Проверка 158
Снятие. 158
Установка 158
Выключатель нижнего положения педали сцепления 158
Назначение контактов в разъеме 158
Проверка 158
Снятие. 159
Установка 159
Рабочий цилиндр сцепления 159
Компоненты 159
Снятие 159
Установка 160
Подшипник выключения сцепления 160
Компоненты 160
Снятие 160
Установка 160
Сцепление 161
Компоненты 161
Проверка 161
Снятие. 161
Установка 162
КОРОБКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 163
Механическая коробка переключения передач 163
Общие сведения 163
Компоненты 163
Основные параметры 163
Моменты затяжки 164
Таблица типичных неисправностей 164
Масло для КПП 164
Проверка. 164
Замена 165
Коробка переключения передач в сборе 165
Первичный вал. 173
Вторичный вал 175
Вал шестерни передачи заднего хода 175
Дифференциал 177
Картер сцепления 178
Картер КПП 179
Механизм переключения передач 180
Вилка переключения передач 180
Выключатель фонарей заднего хода 180
Выключатель нейтральной передачи 181
Механизм переключения передач 181
Снятие. 182
Установка 182
Трос селектора передач 182
Роботизированная коробка переключения передач 184
Технические параметры 185
Моменты затяжки 185
Таблица кодов неисправностей 185
Экстренная разблокировка режима «Р» 187
Диагностика и проверка коробки переключения передач 188
Диагностика 190
Масло для КПП 190
Автоматическая коробка переключения передач 191
Установка 194
Модуль сцепления 195
Датчик частоты оборотов муфты сцепления. 197|
Датчик парковочного устройства 197
«Масса» блока TCU 198
Блок управления АКПП 198
Картер 199
Датчики давления во фрикционной муфте 200
Гидравлический блок управления 202
Блок датчиков 202
Заглушка заднего фланца входного вала 204
Коническая резьбовая пробка с внутренним шестигранником. 204
Сальник приводного вала 204
Фильтрующий элемент 205
Фильтр системы охлаждения 205
Селектор переключения диапазонов передач 207
Переключатель на центральной панели управления 208
ючатели передач 209
исправностей 210
исправностей 212
исправностей 215
тор вИнтовой пружиной сборе 215
дней подвески 216
атор поперечной устойчивости 217 ВНУТРЕННЯЯ ОТДЕЛКА
кулак и фланец ступицы 219
221 ЭКСТЕРЬЕР винтовой пружиной в сборе 222
ная направляющая штанга 224
Установка 224
Задний стабилизатор поперечной устойчивости 224
Снятие 224
Установка 224
Задний подрамник 224
Снятие 224
Установка 224
Ступица заднего колеса 224
Снятие 224
Установка 224
Задний поворотный кулак 224
РЕГУЛИРОВКА УГЛОВ УСТАНОВКИ КОЛЕС 225
Общие сведения 225
Регулировка углов установки передних колес 226
Регулировка углов установки задних колес 227
ТОРМОЗНАЯ СИСТЕМА 228
Тормозной механизм 228
Гидравлическая система тормозов 232
Меры предосторожности 232
Моменты затяжки 233
Признаки неисправностей 233
Тормозная жидкость 234
Тормозной трубопровод - ESP 234
Тормозной трубопровод - ABS 235
Тормозной шланг переднего колеса 235
Тормозной шланг заднего колеса 235
Расширительный бачок тормозной системы 237
Вакуумный усилитель тормоза 238
Вакуумный датчик 239
Выключатель стоп-сигнала 241
Система ABS 242
Система поддержания курсовой устойчивости 246
Стояночный тормоз 252
РУЛЕВОЕ УПРАВЛЕНИЕ 255
Общие сведения 255
Рулевое колесо 258
Многофункциональный переключатель на рулевом колесе 258
Жидкость для гидроусилителя 260
Бачок гидроусилителя 260
Насос гидроусилителя 260
Трубопровод гидроусилителя 261
Рулевой механизм в сборе 261
Наконечник рулевой тяги 262
БАМПЕРЫ 263
Передний бампер 263
Решетка радиатора 263
Задний бампер 264
Напольное покрытие 265
Обивка потолка - модели без вентиляционного люка 266
Обивка потолка - модели с вентиляционным люком 267
Отделка порога двери багажного отделения 268
Защитная панель стойки А 268
Защитная панель стойки В 270
Защитная панель стойки С 271
Багажные рейлинги на крыше 273
Декоративные молдинги крыши 273
Отделка воздухозаборного короба 274
Наружные декоративные панели порогов 274
Наружная отделка двери багажного отделения 275
Дефлектор 275
Подкрылки 276
Защита картера двигателя 276
ПРИБОРНАЯ ПАНЕЛЬ 278
Ящик для перчаток 278
Приборная панель 278
ДВЕРИ. 282
Передняя дверь 282
Отделка передней двери 283
Ограничитель хода передней двери 284
Задняя дверь 284
Отделка задней двери 285
Ограничитель хода задней двери 286
ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ 287
Дверь багажного отделения 287
Внутренняя отделка двери багажного отделения 288
Стойка двери багажного отделения 289
Микропереключатель двери багажного отделения 290
КРЫШКА КАПОТА 291
Общие сведения 291
Замок капота 292
Трос замка капота 292
ДРУГИЕ ДЕТАЛИ КУЗОВА 293
Крылья. 293
Балка переднего бампера 293
Балка заднего бампера 294
СТЕКЛА 295
Ветровое стекло 295
Стекло двери багажного от 296
Стекло передней двери 297
Стекло задней двери 297
Боковое стекло 297
КЛИМАТ-КОНТРОЛЬ 299
Хладагент 306
Кондиционер. 307
Блок управления системой климат-контроля 308
Электропривод 309
Исполнительный механизм охлаждения-нагрева 309
Исполнительный механизм внутреннего и наружного контуров циркуляции 309
Модуль регулировки скорости 309
Вентилятор 310
Фильтр 310
Датчик освещенности 310
Датчик температуры в салоне 310
Датчик температуры наружного воздуха 311
Реле давления 312
Датчик температуры испарителя 312
Испаритель 313
Радиатор отопителя 313
Переключатель на центральной панели управления 314
Компрессор 314
Конденсатор 314
Расширительный клапан 315
КОМБИНАЦИЯ ПРИБОРОВ 316
Общие сведения 316
Комбинация приборов 317
СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ КУЗОВА 318
Общие сведения 318
Блок ВСМ 320
ОСВЕЩЕНИЕ 322
Передние комбинированные фары 324
Задние комбинированные фонари 325
Сигнальный фонарь открытой двери багажного отделения 325
Передние противотуманные фары 325
Задний противотуманный фонарь 326
Дополнительный фонарь стоп-сигнала 326
Лампы подсветки номерного знака ,326
Лампа для чтения - модели без вентиляционного люка 326
Потолочный плафон 326
Лампа освещения багажного отделения 327
Комбинированный переключатель наружного освещения 327
Переключатель на центральной панели управления 327
Переключатель регулировки наклона фар 328
СТЕКЛОПОДЬЕМНИКИ 329
Общие сведения 329
Стеклоподъемник передней двери ления только со стороны водителя 330
Стеклоподъемник задней двери - защита от защемле- ния только со стороны водителя 330
Переключатель стеклоподъемника двери водителя — защита от защемления только со стороны водителя 331
Переключатель стеклоподъемника двери пассажира - защита от защемления только со стороны водителя 331
СТЕКЛООЧИСТИТЕЛИ 332
Общие сведения 332
Щетки очистителя ветрового стекла. 333
Электропривод очистителя заднего стекла 333
Щетка очистителя заднего стекла 334
Электропривод омывателя ветрового стекла 334
Бачок омывателя 334
Форсунки омывателя ветрового стекла 335
Форсунка омывателя заднего стекла 335
Комбинированный выключатель стеклоочистителей 335
ЗЕРКАЛА ЗАДНЕГО ВИДА. 336
Общие сведения 336
Переключатель регулировки положения наружных зеркал заднего вида 337
Наружные зеркала заднего вида 337
Внутреннее зеркало заднего вида - без видеореги- стратора 338
КАМЕРА ЗАДНЕГО ВИДА 339
Общие сведения 339
Камера заднего вида 339
СИСТЕМА БЕСКЛЮЧЕВОГО ДОСТУПА И ЗАПУСКА ДВИГАТЕЛЯ340
Общие сведения 340
Контролер PEPS 341
Кнопка запуска одним нажатием 342
Переключатель блокировки замков PEPS 342
Емкостные датчики PEPS 342
Микропереключатель двери багажного отделения 342
Низкочастотная антенна в заднем бампере 343
Низкочастотная антенна в передней двери 343
Низкочастотная антенна 2 343
Низкочастотная антенна 3 343
Низкочастотная антенна 4 344
Катушка иммобилайзера 344
ЗАМКИ 345
Общие сведения 345
Выключатель центрального замка 346
Защелка замка передней двери 347
Личинка замка передней двери 347
Наружная ручка передней двери 348
Внутренняя ручка передней двери 348
Замок задней двери 348
Наружная ручка задней двери 348
Внутренняя ручка задней двери 349
КЛАКСОН 350
Общие сведения 350
Клаксон в сборе 350
СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ 351
Общие сведения 351
Датчики давления воздуха в шинах 352
СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ 354
Общие сведения 354
Датчики 355
СИДЕНЬЯ 356
Заднее сиденье 361
МУЛЬТИМЕДИА 363
Дисплей 363
Мультимедийный проигрыватель 364
Низкочастотный динамик передней двери 365
Низкочастотный динамик задней двери. 365
Антенна 366
Микрофон 366
USB-панель 366
ЛОКАЛЬНАЯ СЕТЬ 367
1 / 7
Обсуждения в сообществе
1
ответ
Замена задних тормозных суппортов — Haval M6 (2025)
Haval M6
1
ответ
Замена задних тормозных колодок — Haval M6 (2025)
Haval M6
1
ответ
Замена моторного масла и масляного фильтра — Haval Dargo (2024)
Haval Dargo
Все вопросы владельцев →
