HONDA CIVIC бензин 1991-1999
руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы
Подходит для автомобилей 1991–1999 годов выпуска с бензиновыми двигателями 1.3, 1.4, 1.5 и 1.6 л
- Артикул
- 65181
- ISBN
- 978-5-88850-690-5
- Страниц
- 376
- Переплёт
- Мягкий
- Формат
- 210 x 290 мм
- Цветность
- Ч/Б
- Бумага
- Офсетная
- Язык
- Русский
- Вернуть можно в течение 7 дней — условия в оферте
- Оплата картой онлайн или при получении
- Магазин работает с 2008 года
Описание
Руководство издательства «Легион-Автодата» посвящено Honda Civic 1991–1999 годов выпуска с бензиновыми двигателями рабочим объёмом 1.3, 1.4, 1.5 и 1.6 литра. Издание охватывает версии как с левым, так и с правым расположением руля, двигатели представлены в вариантах с одним и двумя распределительными валами (SOHC и DOHC). Книга объёмом 376 страниц выпущена в формате А4 в мягкой обложке и включает полный комплекс информации по устройству, ремонту и техническому обслуживанию этого поколения модели.
В разделе, посвящённом силовому агрегату, подробно разобраны процедуры диагностики, разборки, ремонта и регулировки двигателя. Приведены сопрягаемые размеры основных деталей и допустимые пределы их износа, что позволяет оценить состояние узлов и принять решение о необходимости замены. Отдельное внимание уделено системам впрыска топлива: описаны методы использования встроенной самодиагностики, расшифровка кодов неисправностей и способы их устранения.
Трансмиссия представлена инструкциями по ремонту и регулировке как механических, так и автоматических коробок передач. Для автоматических коробок даны рекомендации по работе с системой самодиагностики АКПП, что упрощает поиск и устранение неполадок. Раздел содержит сведения о моментах затяжки резьбовых соединений и допусках, необходимых для корректной сборки узлов.
Электрооборудование и электронные системы освещены в отдельном блоке с подробными электросхемами. Руководство включает инструкции по диагностике антиблокировочной системы тормозов и климат-контроля, что особенно важно для автомобилей с расширенной комплектацией. Схемы помогают отследить цепи питания, понять логику работы систем и быстро локализовать неисправность в проводке или управляющих блоках.
Отдельный раздел посвящён регламенту технического обслуживания: указаны интервалы замены расходников, рекомендуемые смазочные материалы и рабочие жидкости для двигателя, трансмиссии, тормозной системы и гидроусилителя. В книге приведён перечень возможных неисправностей с описанием методов их устранения, что позволяет оперативно диагностировать типичные проблемы и выбрать правильный способ ремонта.
Издание будет полезно владельцам, которые предпочитают самостоятельное обслуживание и ремонт: подробные инструкции, справочные данные и электросхемы дают всю необходимую информацию для работы в гаражных условиях. Книга также поможет грамотно общаться с мастерами на станции техобслуживания, контролировать ход работ и обоснованно оценивать предложенные решения. При подборе запасных частей справочник станет надёжным источником данных о размерах, артикулах и допусках, а перед покупкой подержанного автомобиля позволит провести детальную проверку состояния основных систем и узлов.
Оглавление
Снятие
Установка
Головка блока цилиндров
Двигатели с одним распредвалом (SOHC)
Проверка системы VTEC
Регулировка зазора клапанов
Шкив коленчатого вала и болт крепления шкива
Зубчатый ремень привода ГРМ
Головка блока цилиндров - снятие
Коромысла
Распределительный вал
Клапаны, клапанные пружины и маслосъемные колпачки
Шкив распределительного вала, распределительный вал, коромысла и сальник
Головка блока цилиндров - установка
Двигатели с двумя распредвалами (DOHC)
Электромагнитный клапан (VTEC)
Регулировка зазора клапанов
Зубчатый ремень привода ГРМ
Головка блока цилиндров - снятие
Коромысла
Коромысла и узлы свободного хода коромысел
Распределительные валы
Клапаны, клапанные пружины и маслосъемные колпачки
Головка блока цилиндров - установка
Блок цилиндров
Маховик и ведущий диск
Шатун и коленчатый вал
Коренные подшипники
Шатунные вкладыши
Поршни и коленчатый вал
Блок цилиндров
Поршневые пальцы - снятие
Шатуны
Поршневые пальцы - установка
Установка сальника
Поршни - установка
Коленчатый вал - установка
Масляный поддон - установка
Система смазки
Масляный фильтр - замена
Давление масла - проверка
(двигатели с двумя распредвалами)
Масляный насос
Система охлаждения
Заливка и выпуск охладителя двигателя
Термостат
Датчик выключатель по температуре охлаждающей жидкости
Водяной насос
Система впуска и выпуска
Впускной коллектор
Выпускной коллектор
Выпускная труба и глушитель
Система впрыска
Двигатели с одним распредвалом (SOHC)
Расположение компонентов
Процедура самодиагностики
Снятие электронного блока управления двигателем
Проверка и регулировка режима холостого хода
Топливопроводы
Топливная система
Описание системы
Давление топлива
Топливные форсунки
Возвратный клапан
Топливный фильтр
Топливный насос
(модели KG, KE, KS, KR)
Главное реле системы впрыска
Топливный бак
Система впуска воздуха
Воздушный фильтр
Трос привода дроссельной заслонки
Корпус дроссельной заслонки -установка
Корпус дроссельной заслонки
Система снижения токсичности ОГ
Описание системы
Выпуск
Трехкомпонентный каталитический нейтрализатор
Система вентиляции картера
Система удаления паров топлива
Двигатели с двумя распредвалами (DOHC)
Процедура самодиагностики
Система управления холостого хода
Система подачи топлива
Давление топлива
Форсунки
Регулятор давления топлива
Топливный фильтр
Главное реле системы впрыска
Система впуска воздуха
Воздушный фильтр (ACL)
Тросик дроссельной заслонки
Корпус дроссельной заслонки
Система снижения токсичности ОГ
Описание системы
Выпуск
(TWC) (модели с нейтрализатором)
Система вентиляции картера (PCV)
Удаление паров топлива (EVAP)
Карбюратор
Регулировки
Автоматическая воздушная заслонка
Уровень топлива в поплавковой камере
Сцепление
Составные детали

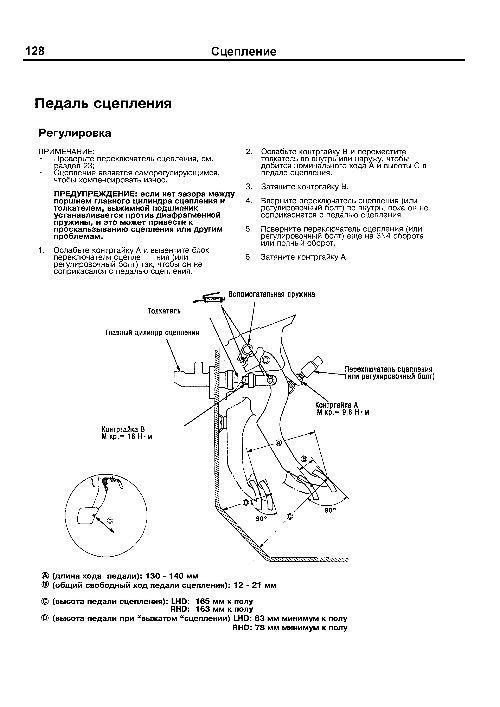

Педаль сцепления
Главный цилиндр сцепления
Корзина сцепления
Маховик
Ведомый диск, кожух сцепления в сборе
Выжимной подшипник
Механическая коробка передач
Коробка передач S4C
Техническое обслуживание
Переключатель заднего света
Блок коробки передач

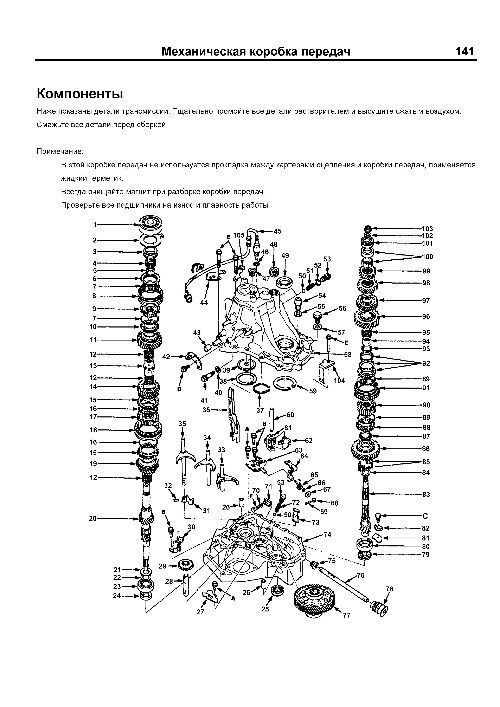

Компоненты
Блокирующее кольцо синхронизатора, шестерня
Дифференциал
Механизм переключения передач
Коробка передач S40
Техническое обслуживание
Переключатель заднего света
Блок коробки передач
Компоненты
Дифференциал
Механизм переключения передач

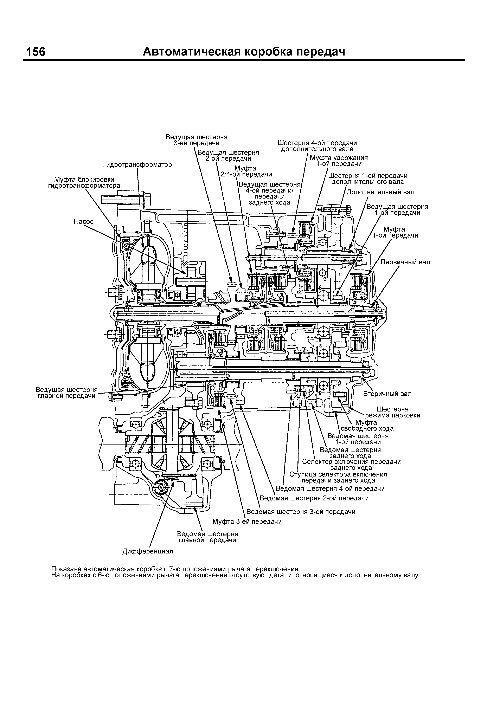

Автоматическая коробка передач
Описание
Муфты
Гидравлическое управление
Электронная система управления (S4XA)
Дорожное испытание (S4NA)
Дорожное испытание (S4PA, S4XA)
Испытание без движения
Уровень жидкости
Проверка давление
Снятие автоматической КПП
Трос управления переключением
Рычаг выбора режима работы АКПП
Тросик управления дросселем
Приводные валы
Передняя и задняя подвеска
Положение колес
Осмотр колеса/ступицы
Передняя подвеска
Задняя подвеска
Рулевое управление
Расположение деталей
Проверка и регулировка
Осмотр и регулировка
Рулевое колесо
Рулевая колонка
Трубки и шланги гидроусилителя
Насос гидроусилителя
Реечный механизм
Тормозная система
Осмотр и регулировка
Передние тормозные колодки
Передний тормозной диск
Передний тормозной механизм
Главный тормозной цилиндр/Усилитель тормозов
Задние тормозные колодки
Задний тормозной механизм
Задние тормоза барабанного типа
Цилиндр колеса
Тормозные шланги/магистрали
Антиблокировочная система тормозов (ABS)
Расположение контактов блока управления ABS
Меры предосторожности при устранении неисправностей
Код диагностики неисправности (DTS)
Кузов
Двери
Центральная консоль
Приборная панель
Передний бампер
Задний бампер
Отопитель, кондиционер и система климат-контроля
Отопитель
Неисправности
Узел вентилятора
Узел обогревателя
Панель управления обогревом
Тросик клапана обогревателя
Тросик управления воздушным потоком
Двигатель управления режимами
Двигатель управления рециркуляцией
Переключатель режима работы отопителя
Переключатель вентилятора обогревателя
Переключатель положения заслонки
Фильтр А/С
Кондиционер
Описание
Термостат А/С
Выключатель А/С
Фильтр А/С
Замечания и предостережения по обслуживанию кондиционера
Испаритель
Компрессор
Ремень компрессора А/С
Зарядка кондиционера
Проверка утечек
Система климат-контроля
Неисправности
Блок управления микроклиматом
Внутренний датчик температуры
Датчик солнечного света
Двигатель регулировки воздушной смеси
Датчик температуры испарителя
Электрооборудование
Электрооборудование двигателя
Замок зажигания, блок реле и предохранители
Фары и лампы
Внутреннее оборудование
Дополнительное электрооборудование
Противоугонная система
Схемы электрооборудования
PDF превью
Отрывок главы — даёт представление о подаче материала, иллюстрациях и глубине описания процедур.
