Книга: CITROEN BERLINGO / PEUGEOT PARTNER бензин / дизель 2002-2008 г.в., руководство по ремонту, электросхемы - инструкция по эксплуатации, руководство по техническому обслуживанию | Арус
-25%
Книга: CITROEN BERLINGO / PEUGEOT PARTNER (б , д) 2002-2008 г.в., рем., экспл., то | Арус
Книга: CITROEN BERLINGO / PEUGEOT PARTNER (б , д) 2002-2008 г.в., рем., экспл., то | Арус
Книга: CITROEN BERLINGO / PEUGEOT PARTNER (б , д) 2002-2008 г.в., рем., экспл., то | Арус
Книга: CITROEN BERLINGO / PEUGEOT PARTNER (б , д) 2002-2008 г.в., рем., экспл., то | Арус
Книга: CITROEN BERLINGO / PEUGEOT PARTNER (б , д) 2002-2008 г.в., рем., экспл., то | Арус
Книга: CITROEN BERLINGO / PEUGEOT PARTNER (б , д) 2002-2008 г.в., рем., экспл., то | Арус
Артикул
7013853
ISBN
978-5-89744-148-8
Издательство
Арус
Серия
Устройство, Ремонт, ТО
Кол-во страниц
308
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
В новом руководстве речь идет о красивом, вместительном автомобиле, который предназначен для решения самых разных задач – от перевозки мелкогабаритных грузов до семейных путешествий. В любом случае, на эту качественную машину французского происхождения можно положиться даже в самых трудных ситуациях. Для того, чтобы заявленные производителем характеристики могли проявить себя на деле, водителю необходимо грамотно обращаться со своим железным партнером, не забывать о регулярном техническом обслуживании авто и, если возникла такая необходимость, незамедлительно осуществлять ремонт автотранспорта. Представленное руководство по ремонту Citroen Berlingo / Peugeot Partner обеспечит водителю долгий срок использования машины без каких-либо серьезных проблем, а работник СТО или автосервиса сможет выполнять свои задачи быстро, грамотно и эффективно, с учетом техники безопасности во время ремонта. Кроме того, в пособии раскрыты темы правильной эксплуатации и технического обслуживания этих автомобилей, выпущенных с 2002 по 2008 годы. Рассмотрены модели авто, оборудованные бензиновыми двигателями рабочим объемом 1.1 литра, 1.4 литра и 1.6 литра, а также дизельными двигателями рабочим объемом 1.6 литра, 1.9 литра и 2.0 литра.

Предлагаемый мануал вобрал в себя самую свежую, проверенную, и главное – востребованную информацию, успешно воспользоваться которой на практике сможет автолюбитель любого уровня подготовки, будь то специалист или начинающий водитель, для которого эта машина – первое приобретение. Авторы книги – опытные автомеханики – создали удобное и наглядное пособие, в котором несложный стиль изложения материала соседствует с глубоким знанием автомобильной тематики. Данное руководство по ремонту Ситроен Берлинго / Пежо Партнер снабжено большим числом качественных рисунков и фотографий, наглядно иллюстрирующих любое положение основного текста. Найти любую информацию на актуальную тему по книге очень быстро, поскольку имеется предметный указатель, а список сокращений облегчает чтение. В первых главах пособия раскрывается в основном теоретический информационный блок. В нем читатель узнает все о том, как устроен его автомобиль снаружи и изнутри, а также вникнет в описания технических характеристик, функций, составных частей всех его агрегатов, систем, приборов. Таким образом, каждая кнопка или табло на панели управления будут абсолютно «прозрачны» для водителя. Дополняет эти сведения подробная инструкция по эксплуатации Citroen Berlingo / Peugeot Partner, в которой описываются основные положения по грамотному использованию машины в различных ситуациях. В отдельной главе описаны приемы технического обслуживания авто, включая все необходимые проверки различной периодичности, дан список материалов и инструментов, нужных для этой работы.

В дороге даже самый ухоженный автомобиль не застрахован от непредвиденного сбоя работы. Многие водители предпочитают самостоятельно искать неисправности, устанавливать их причину и осуществлять необходимые ремонтные действия. Для этого в мануале есть понятные пошаговые указания для каждой конкретной поломки в зависимости от агрегата, узла или системы, которым требуется починка, будь то двигатель, ходовая часть, рулевое управление, подвеска, тормозная система и так далее. В мануле также имеются подробные электросхемы Citroen Berlingo / Peugeot Partner для правильной регулировки или починки электрооборудования машины. Ориентируясь на приведенные в справочнике подробные алгоритмы работ, водитель сможет не только осуществлять диагностику и последующий ремонт авто, но и без ошибок справляться с сопутствующими работами, такими как сборка или разборка, смазка, регулировка, замена всех основных компонентов машины. Если же машине необходим ремонт в условиях мастерской, то автовладелец узнает из книги все о том, как будут проходить работы, чтобы платить только за необходимые процедуры или запчасти. В приложении имеются дополнительные сведения о правилах безопасности во время ремонта, сопрягаемых размерах деталей, уровне их допустимого износа и так далее.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление
Оглавление
Об этом Руководстве 4
Автомобили Citroen Berlingo, Peugeot Partner - аннотация 5
Идентификационные номера и информационные ярлыки 5
Приобретение запасных частей 6
Поддомкрачивание автомобиля и транспортировка в случае аварии 7
Запуск двигателя от вспомогательного источника питания 9
Автомобильные химикалии, очистители, герметики 10
Диагностика неисправностей узлов и систем автомобиля 11
Часть А: Доступ, защита
Ключи 28
Двери 28
Капот 30
Заливная горловина топливного бака 31
Верхний люк (модели соответствующей комплектации) 31
Единый замок и противоугонная система 31
Часть В: Элементы систем безопасности Общая информация 32
Ремни безопасности 32
Регулировка сидений 33

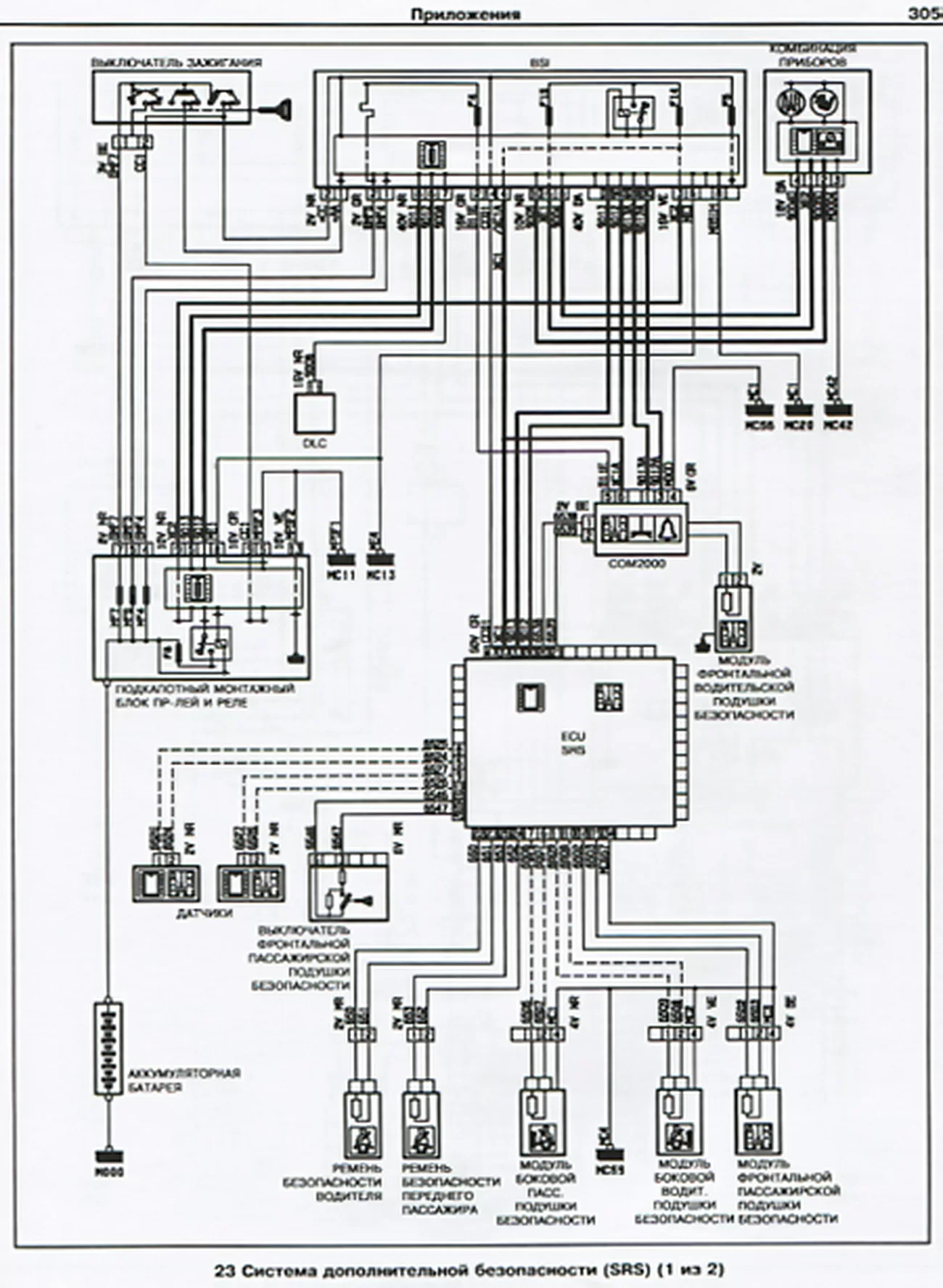

Системы дополнительной безопасности (SRS) 34
Часть С: Оборудование автомобиля, расположение приборов и органов управления
Расположение элементов управления и оборудования салона 35

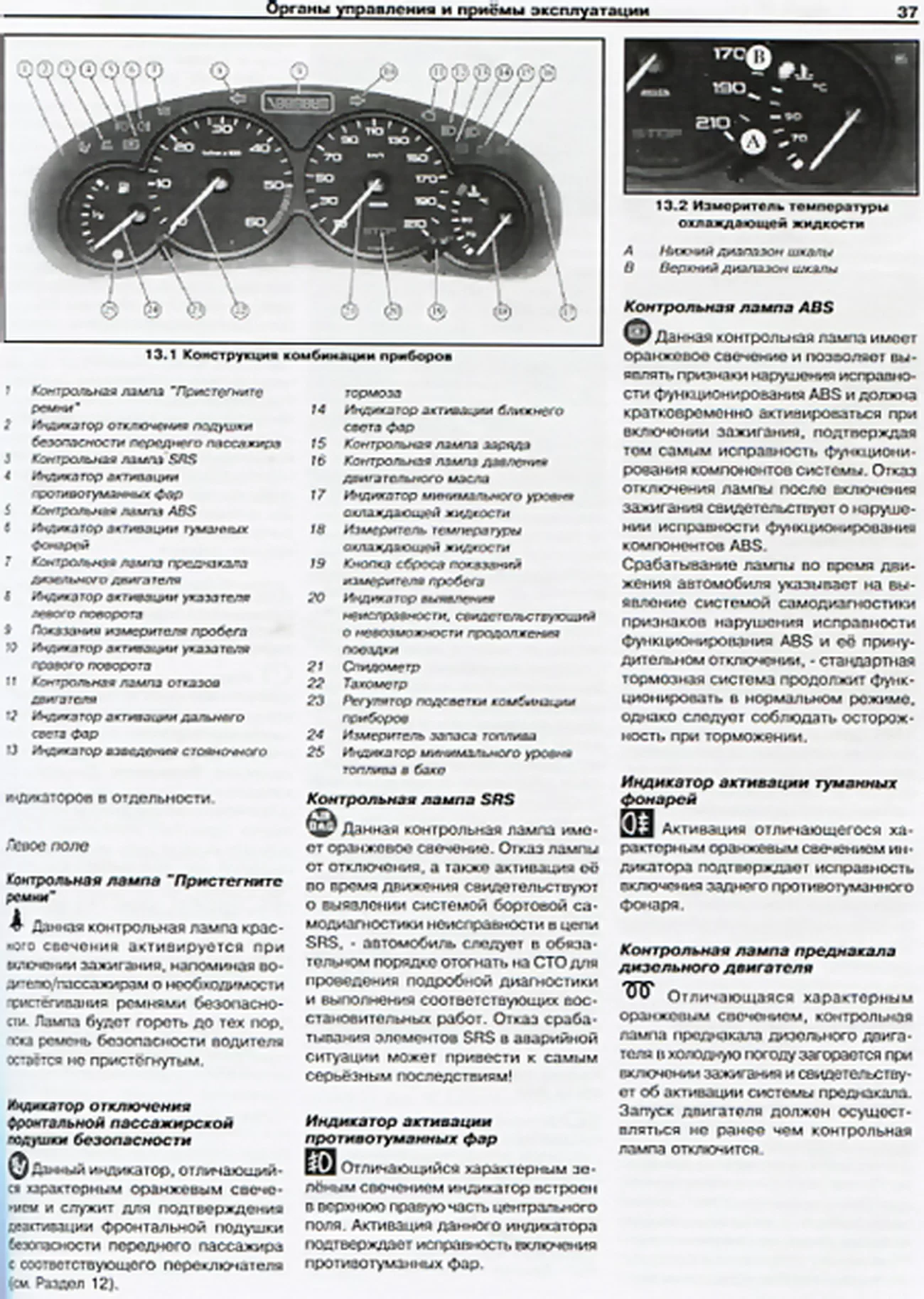

Комбинация приборов, измерители, контрольные лампы, световые индикаторы и предупреждающие звуковые сигналы 35
Органы управления и оборудование салона 39
Часть О: Устройства обеспечения комфорта Системы вентиляции, отопления и охлаждения воздуха 45
Многофункциональный дисплей 47
Информационно-развлекательная система (аудиосистема/система телефонной связи) 48
Часть Е: Приёмы эксплуатации, принципы функционирования вспомогательных систем
Запуск двигателя 48
Остановка двигателя 48
Особенности эксплуатации автомобилей, оборудованных ручной коробкой переключения передач (РКПП) 49
Особенности управления автомобилем, оборудованным усилителем руля 49
Особенности эксплуатации автомобилей, оборудованных каталитическим преобразователем 49
Принцип функционирования системы управления скоростью (темпостат) 50
Особенности эксплуатации автомобилей, оборудованных системой ESP 50
Торможение 50
Советы по экономичному вождению 51
Рекомендации по вождению автомобиля в неблагоприятных погодных условиях 52
Буксировка автомобиля 52
Буксировка прицепа 52
Поддомкрачивание и замена колеса 52
Глава 1. Текущий уход и обслуживание Peugeot Partner / Citroen Berlingo
Общая информация 55
Общие сведения о настройках и регулировках 56
График текущего обслуживания (ТО) 56
Проверка и корректировка уровней рабочих жидкостей 56
Замена двигательного масла и масляного фильтра 59
Замена MTF 60
Замена охлаждающей жидкости 60
Замена топливного фильтра 60
Замена фильтрующего элемента воздухоочистителя 60
Замена салонного фильтра 60
Проверка состояния и замена свечей зажигания/ свечей накаливания 60
Проверка состояния и замена шлангов и металлических трубок коммуникационных линий, локализация утечек 61
Оценка состояния шарниров приводных валов и их пыльников 62
Проверка состояния и усилия натяжения, замена ремня привода вспомогательных агрегатов, замена ремня привода ГРМ 63
Замена тормозной жидкости 63
Проверка компонентов тормозной системы 63
Проверка исправности функционирования системы охлаждения 64
Проверка состояния шин и давления их накачки, ротация колёс 65
Проверка состояния и надёжности крепления компонентов шасси, подвески и рулевого привода 66
Проверка состояния компонентов выпускного тракта 66
Проверка состояния и замена щёток стеклоочистителей, прочистка и регулировка сопел подачи омывающей жидкости 66
Аккумуляторная батарея - общая информация, проверка состояния, уход и зарядка 67
Глава 2. Двигатель
Проверка компрессионного давления 71
Оценка состояния цилиндров 72
Проверка давления двигательного масла 72
Диагностика состояния двигателя с применением вакуумметра 73
Часть А: Бензиновые модели

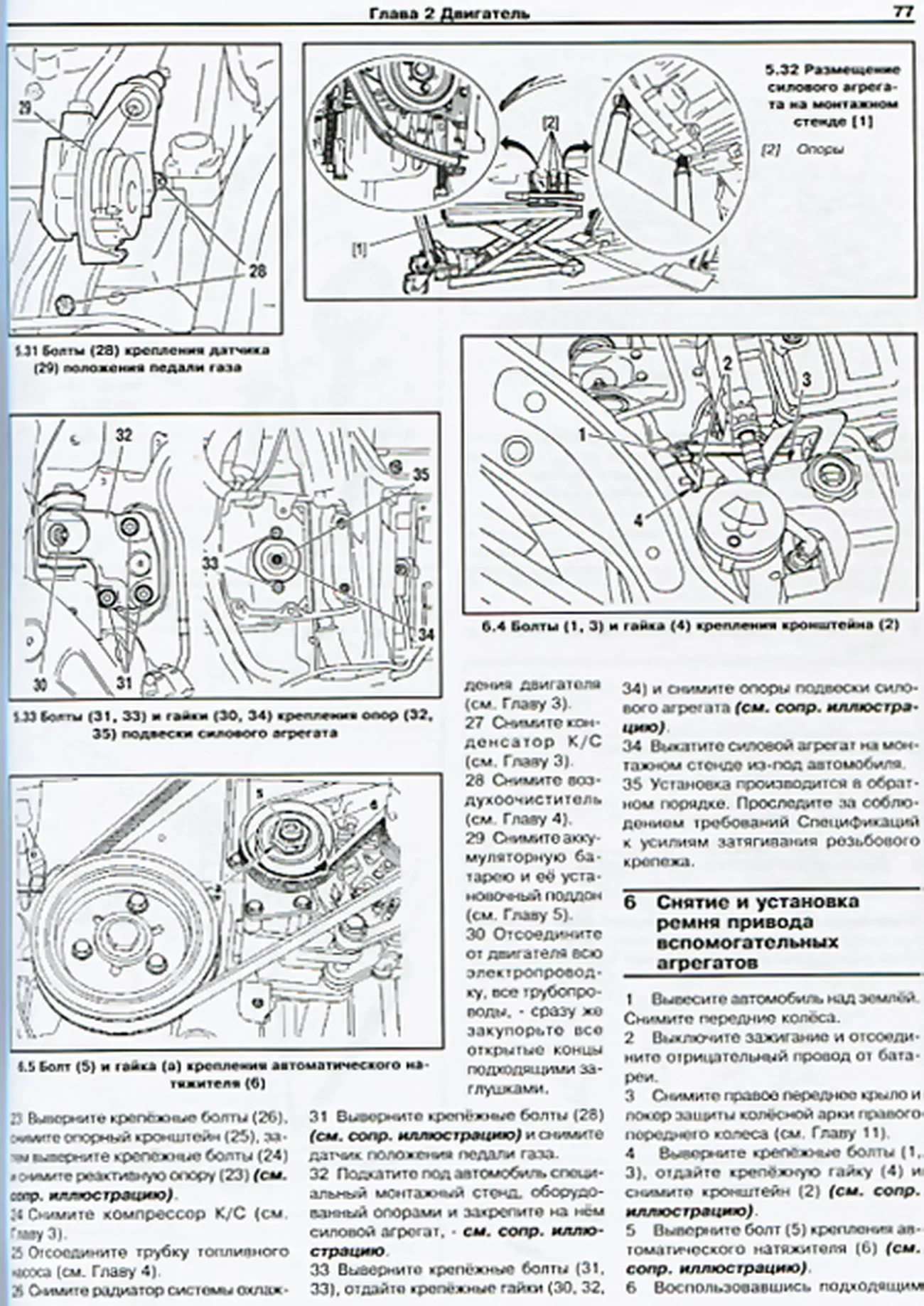

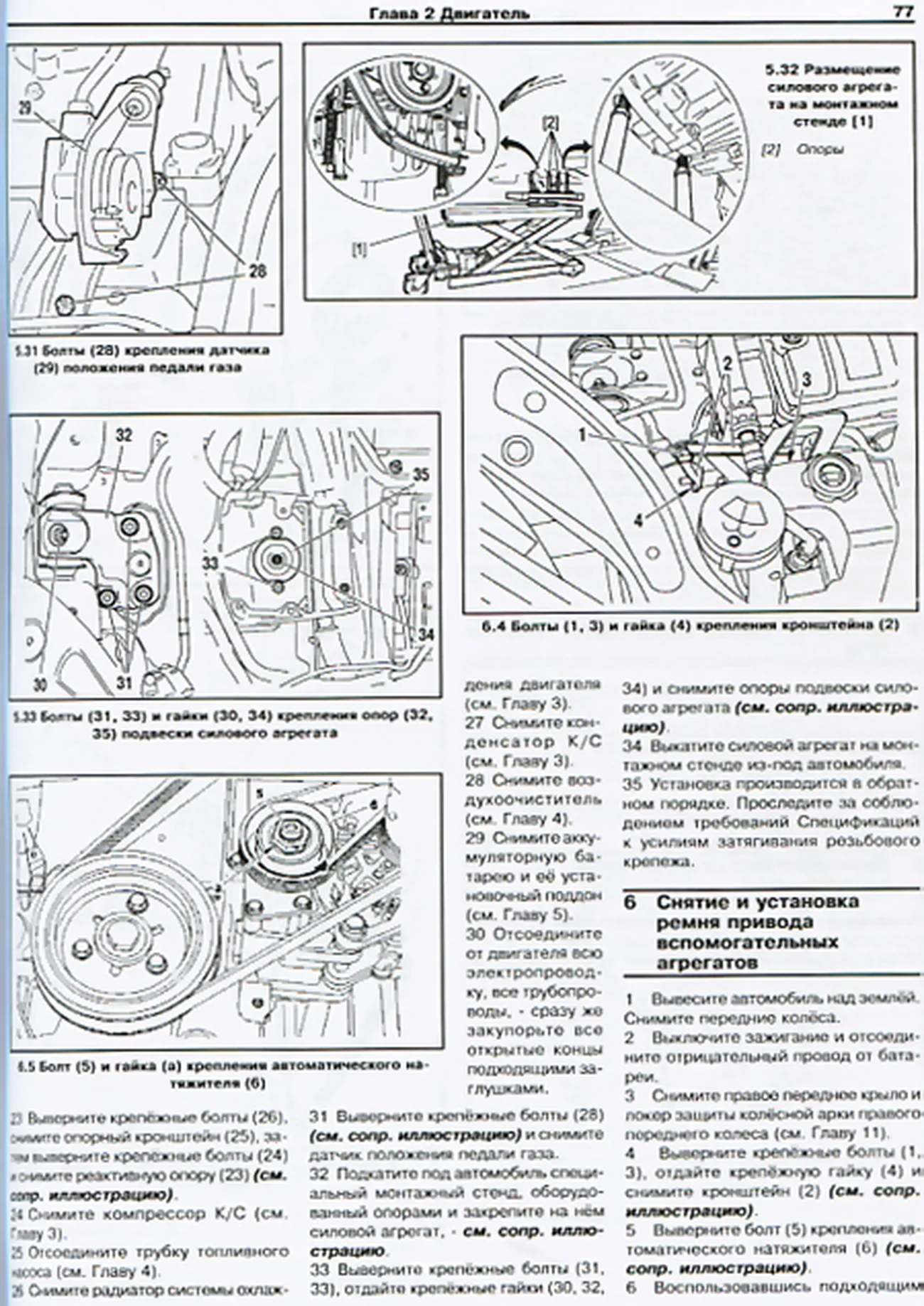

Снятие и установка силового агрегата 75
Снятие и установка ремня привода вспомогательных агрегатов 77
Детали установки компонентов привода ГРМ 78
Детали установки впускного трубопровода 78
Детали установки выпускного коллектора 78
Детали установки компонентов системы смазки 81
Замена сальников коленчатого вала 81
Детали установки распределительных валов 84
Снятие и установка головки блока цилиндров 84
Обслуживание блока цилиндров 86
Схема прокладки электропроводки на двигателе 86
Часть В: Дизельные модели
Снятие и установка силового агрегата 88
Снятие и установка ремня привода вспомогательных агрегатов, проверка его натяжения 93
Снятие и установка компонентов привода ГРМ 96
Детали установки впускного трубопровода 98
Снятие и установка распределительных валов 98
Детали установки компонентов системы смазки 102 Замена сальников 102
Детали установки распределительных валов 107
Детали установки головки блока цилиндров 108
Обслуживание блока цилиндров 108
Схема прокладки электропроводки на двигателе 108
Глава 3. Системы охлаждения двигателя и кондиционирования воздуха салона
Часть А: Система охлаждения двигателя
Общая информация 111
Антифриз - общие сведения 111
Обслуживание системы охлаждения 112
Проверка исправности функционирования термостата 113
Снятие и установка выходного узла системы охлаждения 115
Снятие и установка передней опорной рамы 116
Снятие и установка радиатора 117
Детали установки водяного насоса 118
Детали установки вентиляторной сборки 119
Детали установки расширительного бачка 120
Схема прокладки линий тракта охлаждения двигателя 120
Детали установки и конструкция дополнительного отопителя 122
Часть В: Системы отопления, вентиляции и охлаждения салона
Общая информация, меры предосторожности 123
Оценка общего состояния К/С 124
Диагностика неисправностей, проверка состояния компонентов К/С 124
Детали установки теплообменника отопителя 129
Снятие и установка компрессора К/С и его муфты сцепления 131
Детали установки испарителя 132
Детали установки распределительного узла 132
Детали установки ресивера-осушителя 132
Схема прокладки воздуховодов 134
Схема прокладки соединительных линий рефрижераторного тракта 134
Глава 4. Системы управления двигателем/снижения токсичности отработавших газов, питания и выпуск
Общая информация, меры предосторожности 138
Часть А: Система питания бензиновых двигателей
Общая информация 139
Детали установки воздухоочистителя 141
Опорожнение топливного тракта 142
Снятие и установка сборки топливного насоса с датчиком запаса топлива 142
Снятие и установка топливного бака 143
Детали установки заливной горловины топливного бака 145
Детали установки педали газа 145
Детали установки топливораспределительной магистрали 145
Схема прокладки топливных линий 145
Снятие и установка инжекторов 146
Снятие и установка топливного фильтра 147
Часть В: Система питания дизельных двигателей
Общая информация 148
Детали установки воздухоочистителя 151
Проверка давления в топливном тракте, опорожнение тракта, прокачка топливного тракта 151
Снятие и установка топливного(ых) насоса(ов) 151
Снятие и установка топливного бака 154
Детали установки педали газа 155
Снятие и установка топливного фильтра 155
Снятие и установка турбокомпрессора 155
Снятие и установка топливораспределительной магистрали 157
Схема прокладки топливных линий 158
Снятие и установка форсунок 158
Детали установки сажевого фильтра 162
Часть С: Системы управления двигателем/снижения токсичности отработавших газов Общая информация 163
Система бортовой диагностики (OBD) - общая информация 166
Конфигурирование ЕСМ 167
Детали установки угольного адсорбера EVAP (бензиновые модели) 167
Часть D: Система выпуска отработавших газов Снятие и установка компонентов системы выпуска отработавших газов 168
Глава 5. Системы электрооборудования двигателя
Часть А: Система зажигания бензинового двигателя Общая информация, меры безопасности 171
Свечи зажигания - общая информация 171
Детали установки свечей и катушек зажигания 174
Часть В: Система предварительного накала дизельного двигателя
Общие сведения о системе преднакала 174
Проверка свечей накаливания 174
Детали установки свечей накаливания 174
Часть С: Системы заряда и запуска Общая информация, меры предосторожности 175
Диагностика неисправностей систем заряда и запуска 176
Проверка и обслуживание аккумуляторной батареи 176
Детали установки аккумуляторной батареи 176
Снятие и установка генератора 176
Снятие и установка стартёра 177
Проверки системы заряда 179
Проверки системы запуска 179
Глава 6. Маховик, сцепление, ручная и роботизированная коробки переключения передач
Часть А: Маховик и сцепление
Общие сведения, замена гидравлической жидкости 182
Снятие и установка главного цилиндра сцепления 183
Снятие и установка исполнительного цилиндра сцепления 184
Снятие и установка выжимного подшипника сцепления 184
Снятие и установка педали сцепления 184
Снятие и установка компонентов сборки сцепления 184
Детали установки маховика 185
Часть В: РКПП
Общая информация 186
Замена MTF 186
Детали установки коробки передач 186
Снятие и установка тросов привода переключения передач 186
Детали установки сборки рычага переключения передач 187
Конструкция РКПП 188
Глава 7. Привод колёс
Общая информация 189
Оценка состояния шарнирных сборок валов привода передних колёс 189
Замена сальников приводных валов 190
Снятие и установка приводных валов 190
Глава 8. Тормозная система
Общая информация и меры безопасности 194
Прокачка гидравлического тракта тормозной системы, замена тормозной жидкости 195

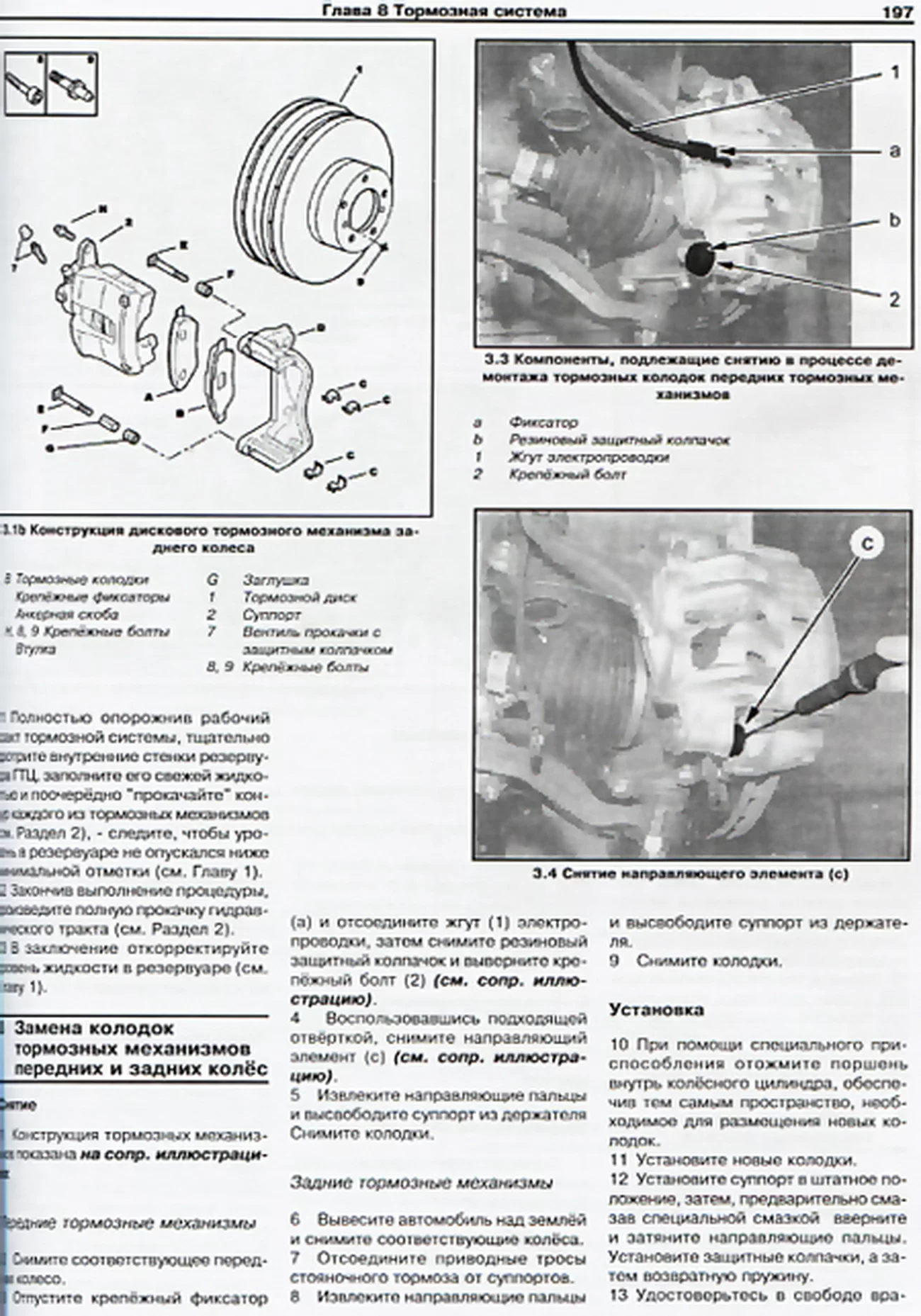

Замена колодок тормозных механизмов передних и задних колёс 197
Снятие и установка тормозных дисков 198
Снятие и установка суппортов 198
Снятие и установка педальной сборки 200
Снятие и установка вакуумного насоса 200
Снятие и установка вакуумного усилителя тормозов 202
Снятие и установка тросов привода стояночного тормоза 203
Снятие и установка колёсных датчиков ABS 204
Детали установки резервуара тормозной жидкости 205
Детали установки блока управления ESP 206
Снятие и установка гидромодулятора ABS 205
Снятие и установка ГГЦ 205
Глава 9. Подвеска и рулевое управление
Общая информация 208
Оценка состояния компонентов подвески и рулевого привода 208
Насть А: Передняя подвеска Общие сведения 209
Снятие и установка поворотных кулаков 209
Снятие и установка штанги стабилизатора поперечной устойчивости 210
Снятие и установка стоек стабилизатора поперечной устойчивости 211
Снятие и установка управляющих рычагов 211
Детали установки амортизаторов 212
Конструкция стоечных сборок 212
Часть В: Задняя подвеска Общие сведения 212
Снятие и установка ступичных сборок 212

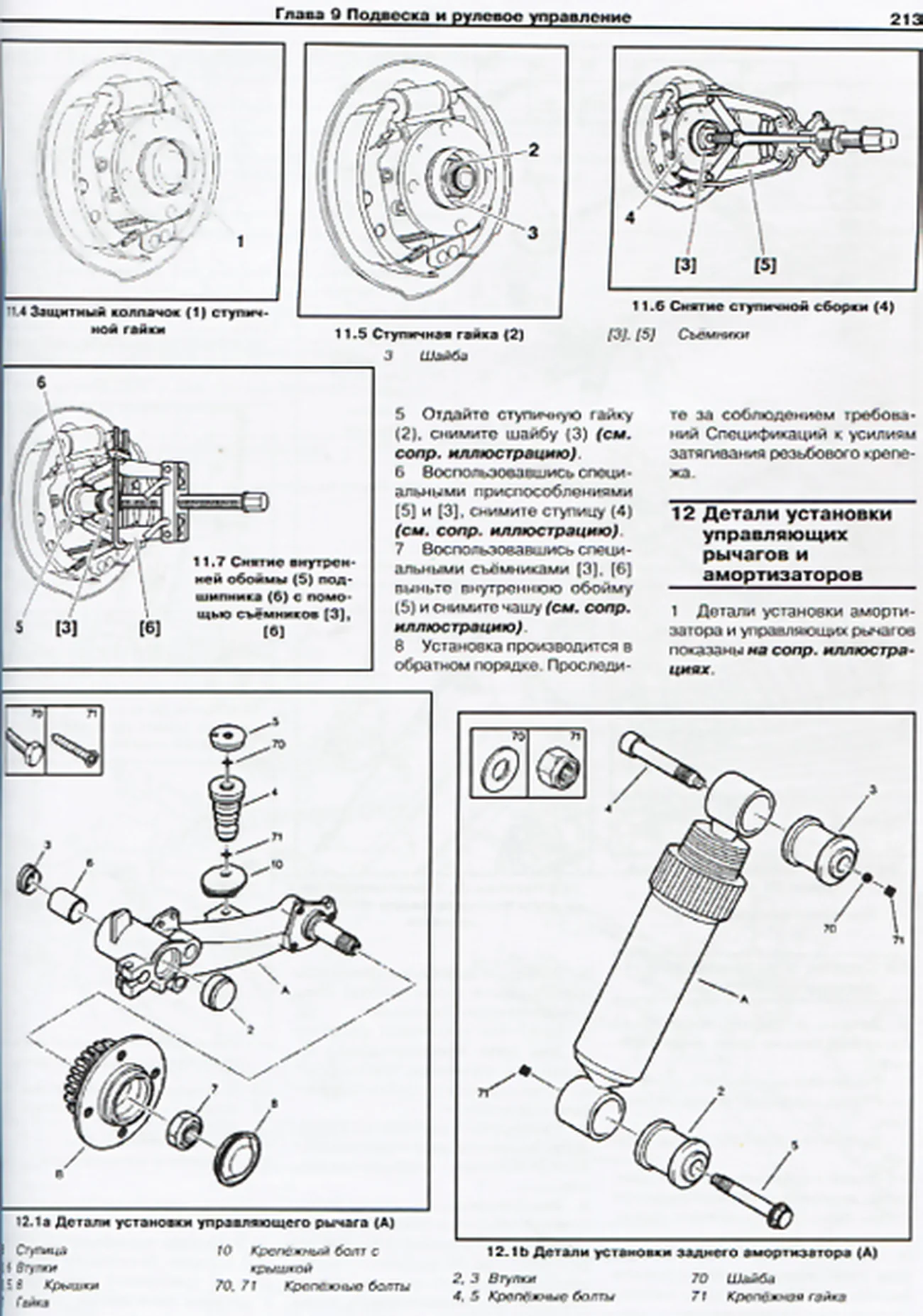

Детали установки управляющих рычагов и амортизаторов 213
Снятие и установка поперечной балки 214
Часть С: Рулевое управление Общие сведения 215
Детали установки рулевой рейки 215
Детали установки рулевых тяг 215
Снятие и установка рулевой колонки 215
Снятие и установка рулевого насоса 216
Схема прокладки гидравлических линий тракта усиления руля 218
Снятие и установка рулевого колеса 218
Детали установки резервуара ГУР 219
Часть D: Геометрия подвески
Углы установки колёс автомобиля - общая информация 219
Проверка и регулировка геометрии подвески 221
Глава 10. Кузов
Общая информация 223
Часть А: Кузовные панели и элементы наружной отделки
Снятие и установка декоративной решётки радиатора 224
Снятие и установка обтекателя под ветровым стеклом автомобиля 225
Снятие и установка капота 225
Детали установки замков дверей и капота 226
Снятие и установка передних крыльев 226
Снятие, установка, разборка и сборка дверей 227
Снятие и установка переднего бампера 236
Снятие и установка заднего бампера 237
Снятие и установка локеров 238
Детали установки элементов потолочной отделки 239
Снятие и установка элементов остекления кабины 239
Детали установки дверных зеркал заднего вида, снятие и установка зеркального элемента 241
Снятие и установка верхнего люка, электромотора его привода и приводных тросов 242
Снятие и установка салонной перегородки (модели соответствующей комплектации) 243
Снятие и установка панели пола салона 244
Снятие и установка светоотражающего элемента на крыше 245
Часть В: Элементы внутренней отделки и компоненты оборудования салона
Детали установки панели приборов 245
Снятие и установка центральной консоли 246
Детали установки вещевых ящиков 247
Детали установки салонного зеркала и солнцезащитных козырьков 247
Детали установки центрального подлокотника 247
Снятие и установка задней и передней полок 247
Детали установки панелей пола 248
Снятие и установка элементов внутренней отделки салона 250
Снятие и установка сидений 251
Снятие и установка ремней безопасности 254
Глава 11. Бортовое электрооборудование Peugeot Partner / Citroen Berlingo
Часть А: Общая информация, диагностика неисправностей
Вводная информация 258
Диагностика неисправностей бортового электрооборудования 258
Предохранители 259
Плавкие вставки 260
Прерыватели цепи 260
Реле 260
Часть В: Осветительные и сигнальные приборы, элементы управления их функционированием
Регулировка угла наклона оптических осей фар 261
Снятие и установка наружных светотехнических приборов, замена ламп 262
Детали установки внутренних светотехнических приборов, замена ламп 265
Снятие и установка контактного кабельного барабана 266
Часть С: Схема прокладки электропроводки
Схема прокладки электропроводки 267
Часть D: Комбинация приборов
Снятие и установка комбинации приборов 268
Часть Е: Аудиосистема
Снятие и установка компонентов аудиосистемы 268
Часть F: Очистители и омыватели стёкол
Детали установки компонентов системы омывания линз фар 270
Детали установки компонентов системы омывания ветрового стекла 270
Детали установки компонентов системы омывания заднего стекла 270
Детали установки компонентов привода очистителей ветрового стекла 271
Детали установки компонентов привода очистителей заднего стекла 271
Часть G: Клаксон, прикуриватель, розетка отбора мощности
Детали установки клаксона 272
Детали установки прикуривателя и розетки отбора мощности 272
Часть Н: Системы дополнительной безопасности (SRS)
Снятие и установка фронтальных подушек безопасности 272
Снятие и установка боковых подушек безопасности 273
Снятие и установка ECU SRS 274
Детали установки компонентов системы помощи при парковке 271
Часть: Блоки предохранителей и реле
Детали установки подкапотного монтажного блока предохранителей и реле 275
Часть J: Противоугонная сигнализация
Детали установки компонентов системы противоугонной сигнализации 275
Приложения
Приложение 1: Контрольные кузовные размеры 27
Приложение 2: Схемы электрических соединений 27
Приложение 3: Список используемых аббревиатур 30
Органы управления и приёмы эксплуатации Первые 1500 км 27
