Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION бензин с 2004 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-27%
Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION (б) с 2004 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION (б) с 2004 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION (б) с 2004 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION (б) с 2004 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION (б) с 2004 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION (б) с 2004 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION (б) с 2004 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION (б) с 2004 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION (б) с 2004 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: TOYOTA PASSO / DAIHATSU BOON / SIRION (б) с 2004 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Артикул
702732
ISBN
978-5-88850-408-6
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
248
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.0; 1.3
Автомобили из Страны Восходящего солнца вот уже много десятилетий считаются наиболее стильными, надежными, высокотехнологичными среди своих европейских собратьев. Особенно популярны в мире и в нашей стране машины марки Тойота, заводы которой появляются в России и выпускают для внутреннего и внешнего рынка десятки тысяч автомобилей в год. Чтобы удовольствие от использования автотранспорта не было испорчено досадными перебоями в работе и быстро утратившим свой лоск внешним видом, необходимо соблюдать несложные правила обращения с автомобилем, не пренебрегая графиком технического обслуживания и своевременными ремонтными процедурами.

Для всех неравнодушных автомобилистов, а также работников СТО и автосервисов, желающих ликвидировать любые пробелы в области своих теоретических и прикладных знаний, успешное издательство Легион-Aвтодата» представило подробное руководство по ремонту TOYOTA PASSO / DAIHATSU BOON / SIRION. В мануале также отведено место вопросам грамотной эксплуатации и технического обслуживания этих автомобилей с полным и передним приводом, выпущенных с 2004 года и работающих на бензиновом двигателе — 1,3-литровом K3-VE или 1,0-литровом 1KR-FE. В данном пособии под одной обложкой собрана наиболее актуальная для автомобилистов информация, отбор которой производился профессиональными практикующими автомеханиками, поэтому в книге нет места второстепенным, непроверенным данным. При этом мануал написан логично и легко, на доступном уровне изложены оптимальные решения даже самых непростых ремонтных задач. Так что такое руководство по ремонту TOYOTA PASSO / DAIHATSU BOON / SIRION без труда осилит даже начинающий автомобилист, притом, что и профессиональный водитель сможет почерпнуть для себя из этой книги немало ванных сведений теоретического и прикладного характера. Основной текст дополняют многочисленные хорошо сделанные рисунки, облегчающие понимание и выполнение всех прикладных рекомендаций. Еще одним достоинством пособия является логичная структура подачи материала, что делает поиск любой информации в книге максимально быстрым. В первом разделе мануала приведена полная инструкция по эксплуатации TOYOTA PASSO / DAIHATSU BOON / SIRION, даны советы по грамотному использованию машины в различных условиях, лимиты перегрузок. Поддерживать автомобиль в рабочем состоянии поможет регулярное техническое обслуживание, график и объем работ которого также приведен в отдельной главе руководства.

Пользователь ознакомится с особенностями внешнего и внутреннего устройства своего автотранспорта, узнает о назначении основных его приборов, агрегатов и узлов, их техническими характеристиками. Чтобы непредвиденная поломка на дороге не стала настоящей головной болью водителя, ему могут пригодиться практические навыки по диагностике и ремонту. Благодаря наглядным иллюстрациям, понятным объяснениям, данным в четкой последовательности, включающей в себя и промежуточные действия, даже новичок сможет воспользоваться данным мануалом в практических целях. Кроме того, в мануале есть инструкция по использованию системы самодиагностики. Для начала можно воспользоваться приведенной в книге таблицей различных поломок, их возможных причин и технике их ликвидации, а затем приступать к работе, следуя предложенному алгоритму ремонтных действий. Таким образом, получится самостоятельно отрегулировать или починить (смазать, заменить) все основные составляющие машины от двигателя до кузова, от рулевого управления до колес. В отдельную главу вынесена техника работы с электрооборудованием авто, включая электросхемы TOYOTA PASSO / DAIHATSU BOON / SIRION. Также приведены сведения о разъемах электроблоков, и о проверке напряжения на выводах блоков управления. В приложении есть много справочных материалов – сопрягаемые размеры запчастей и их допустимый износ, рабочие жидкости и смазочные материалы и многое другое.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

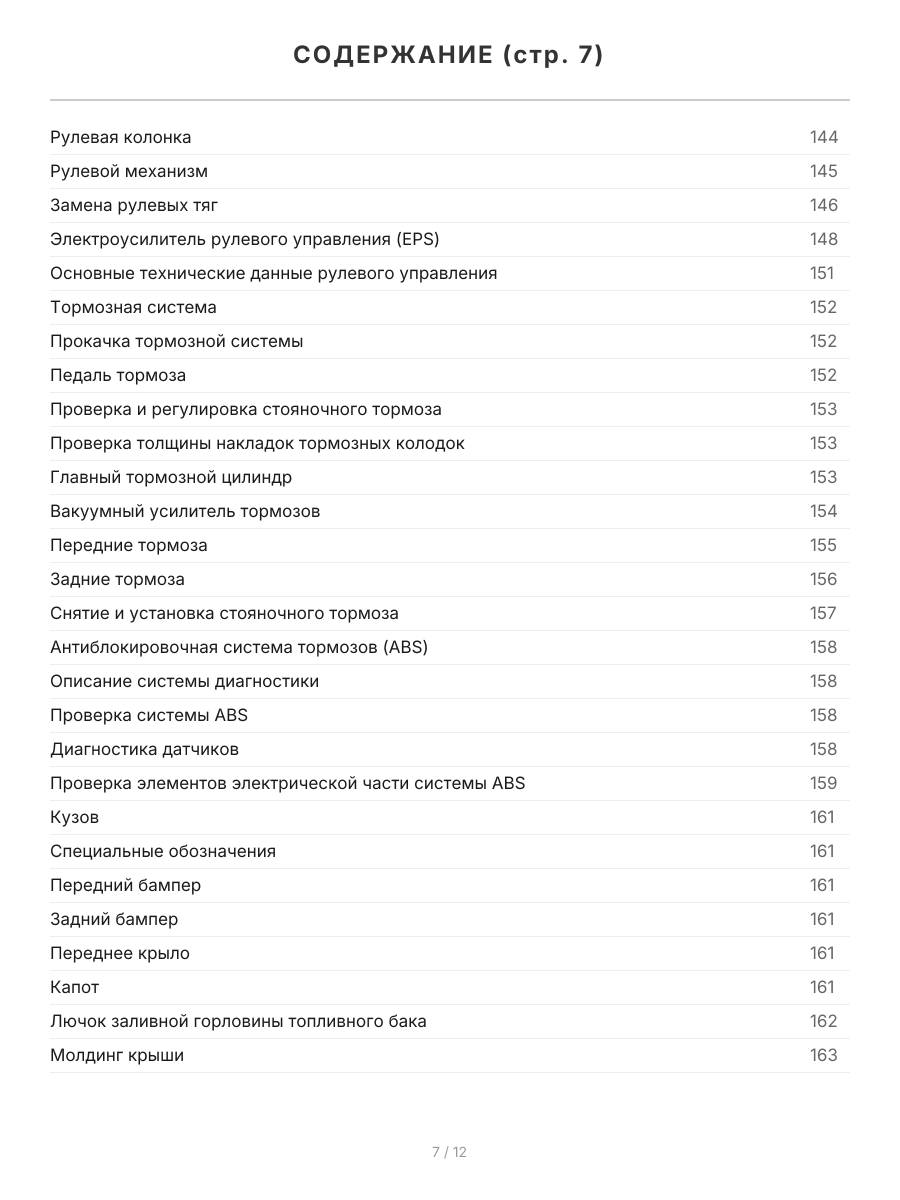

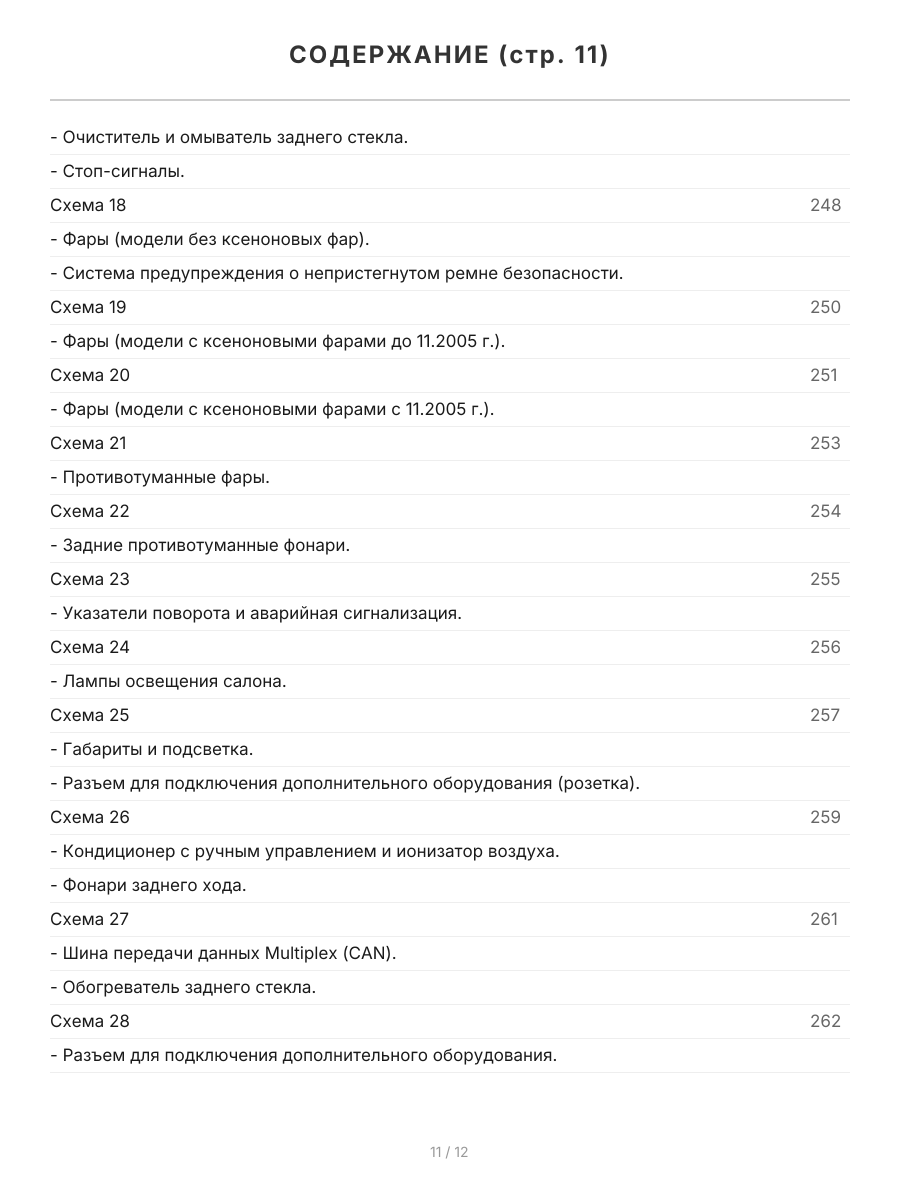

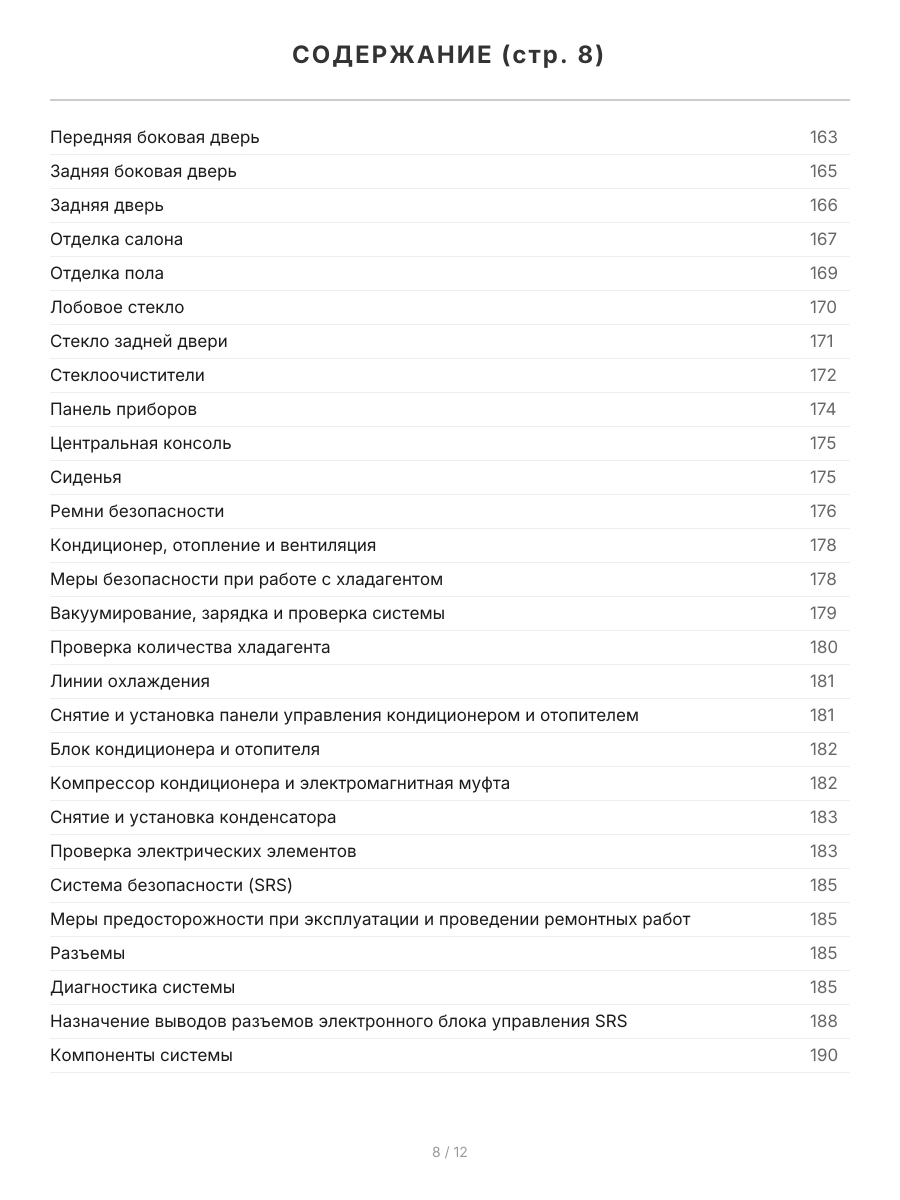

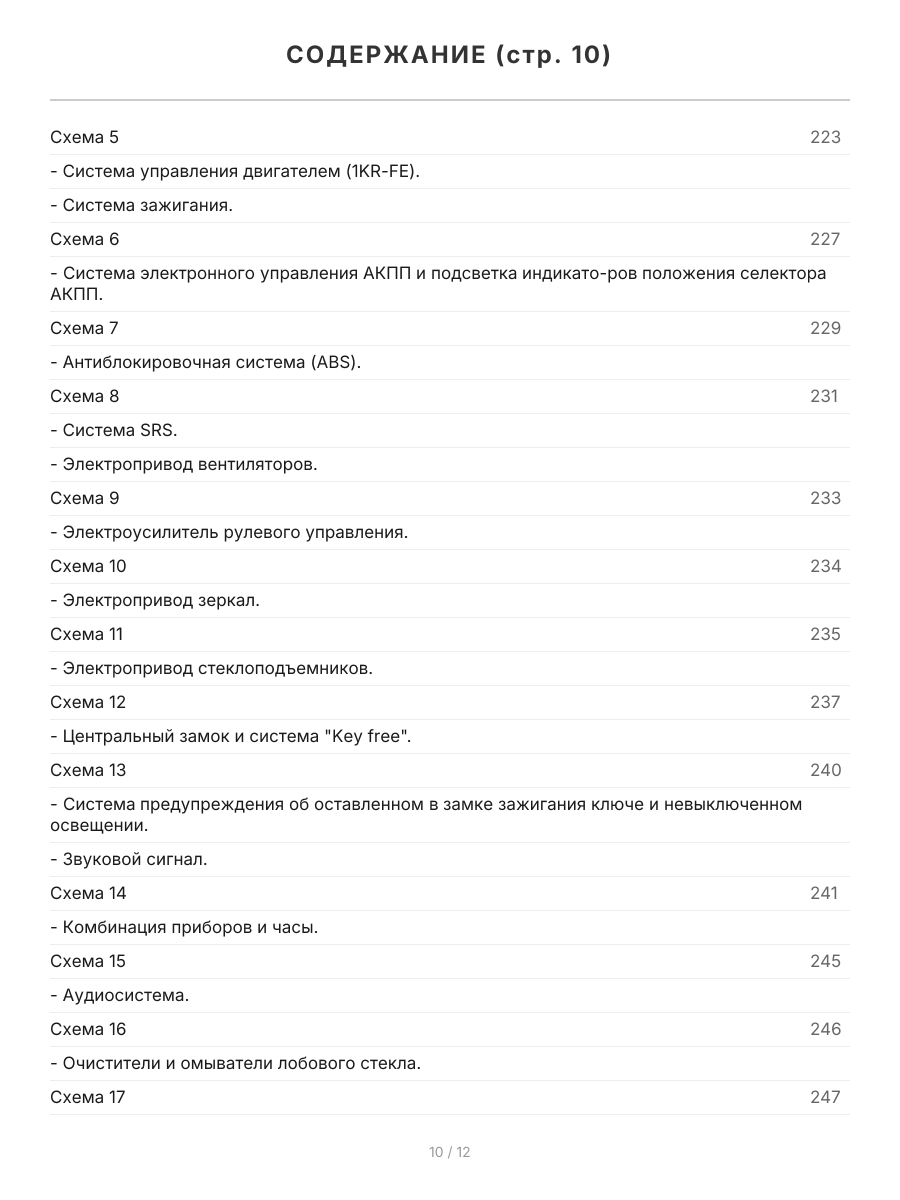

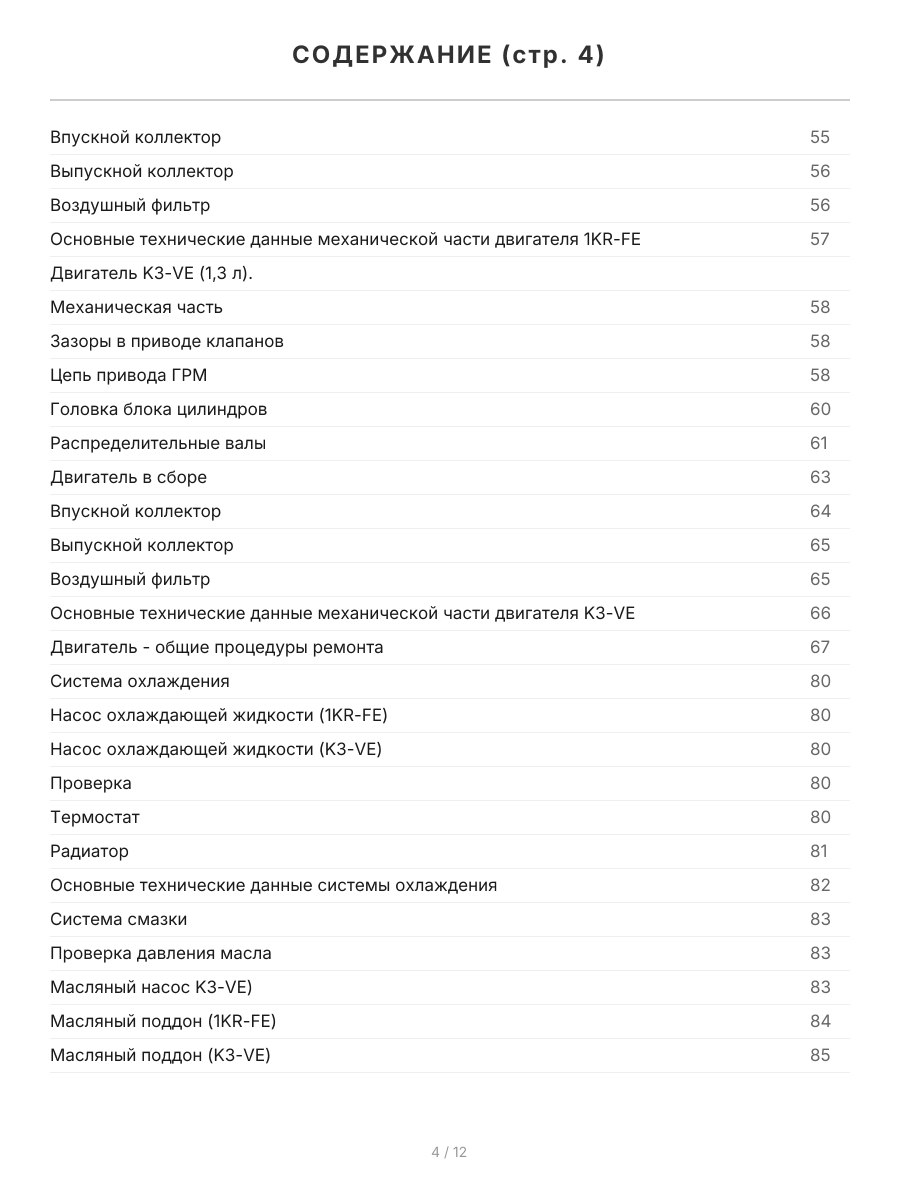

Оглавление
Идентификация 3
Расшифровка кода модели (Toyota Passo) 3
Технические характеристики двигателей 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 5
Основные параметры автомобиля 5
Самостоятельная диагностика 6
Руководство по эксплуатации 13
Блокировка дверей 13
Одометр и счетчики пробега 15
Тахометр (модификации) 15
Указатель количества топлива 15
Часы 16
Индикатор низкого уровня топлива 16
Индикаторы комбинации приборов 16
Стеклоподъемники 17
Световая сигнализация в автомобиле 17
Фальшфейер 18
Капот 18
Задняя дверь 19
Лючок заливной горловины 19
Управление стеклоочистителями и омывателями 19
Регулировка положения рулевого колеса 19
Управление зеркалами 20
Обогреватель стекла задней двери 20
Сиденья 20
Ремни безопасности 22
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 23
Управление отопителем и кондиционером 23
Магнитола - основные моменты эксплуатации 24
Разъем для подключения дополнительного оборудования (12 V) 25
Антиблокировочная тормозная система (ABS) 25
Электронная система распределения тормозных усилий (EBD) 26
Управление автомобилем с АКПП 26
Особенности трансмиссии моделей 4WD 26
Советы по вождению в различных условиях 27
Буксировка автомобиля 27
Система "KEY FREE" 28
Запуск двигателя 28
Неисправности двигателя во время движения 30
Запасное колесо, домкрат и инструменты 30
Поддомкрачивание автомобиля 30
Замена колеса 31
Замена на "докатку" 32
Рекомендации по выбору шин 32
Проверка давления и состояния шин 33
Замена шин 33
Особенности эксплуатации алюминиевых дисков 33
Замена дисков колес 33
Индикаторы износа накладок тормозных колодок 34
Каталитический нейтрализатор и система выпуска 34
Предохранители 34
Замена ламп 35
Техническое обслуживание и общие процедуры проверки и регулировки 36
Интервалы обслуживания 36
Правила выполнения работ в моторном отсеке 37
Моторное масло и фильтр 38
Охлаждающая жидкость 40

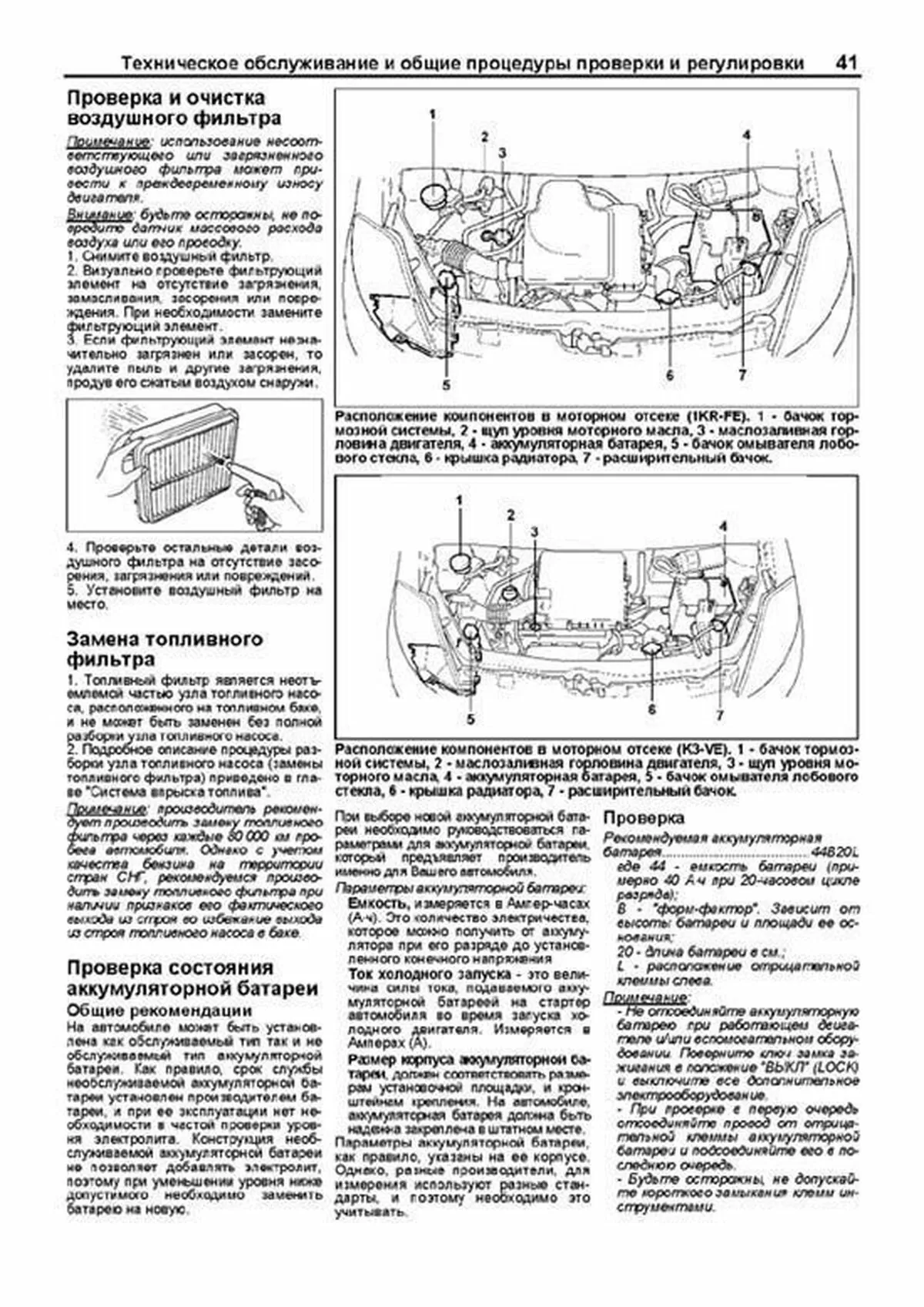

Проверка и очистка воздушного фильтра 41
Замена топливного фильтра 41
Проверка состояния аккумуляторной батареи 41
Проверка и регулировка ремней привода навесных агрегатов 42
Проверка свечей зажигания 43
Проверка угла опережения зажигания 44
Проверка частоты вращения холостого хода 44
Проверка давления конца такта сжатия 44
Проверка уровня рабочей жидкости тормозной системы 44
Проверка уровня и состояния рабочей жидкости в АКПП 45
Замена фильтра АКПП 45
Замена рабочей жидкости в АКПП 45
Проверка и замена масла раздаточной коробки (4WD) 45
Проверка и замена масла в заднем редукторе (4WD) 46
Замена салонного фильтра 46
Проверка толщины накладок тормозных колодок 46
Дополнительные проверки 46
Каталожные номера оригинальных запасных частей 47

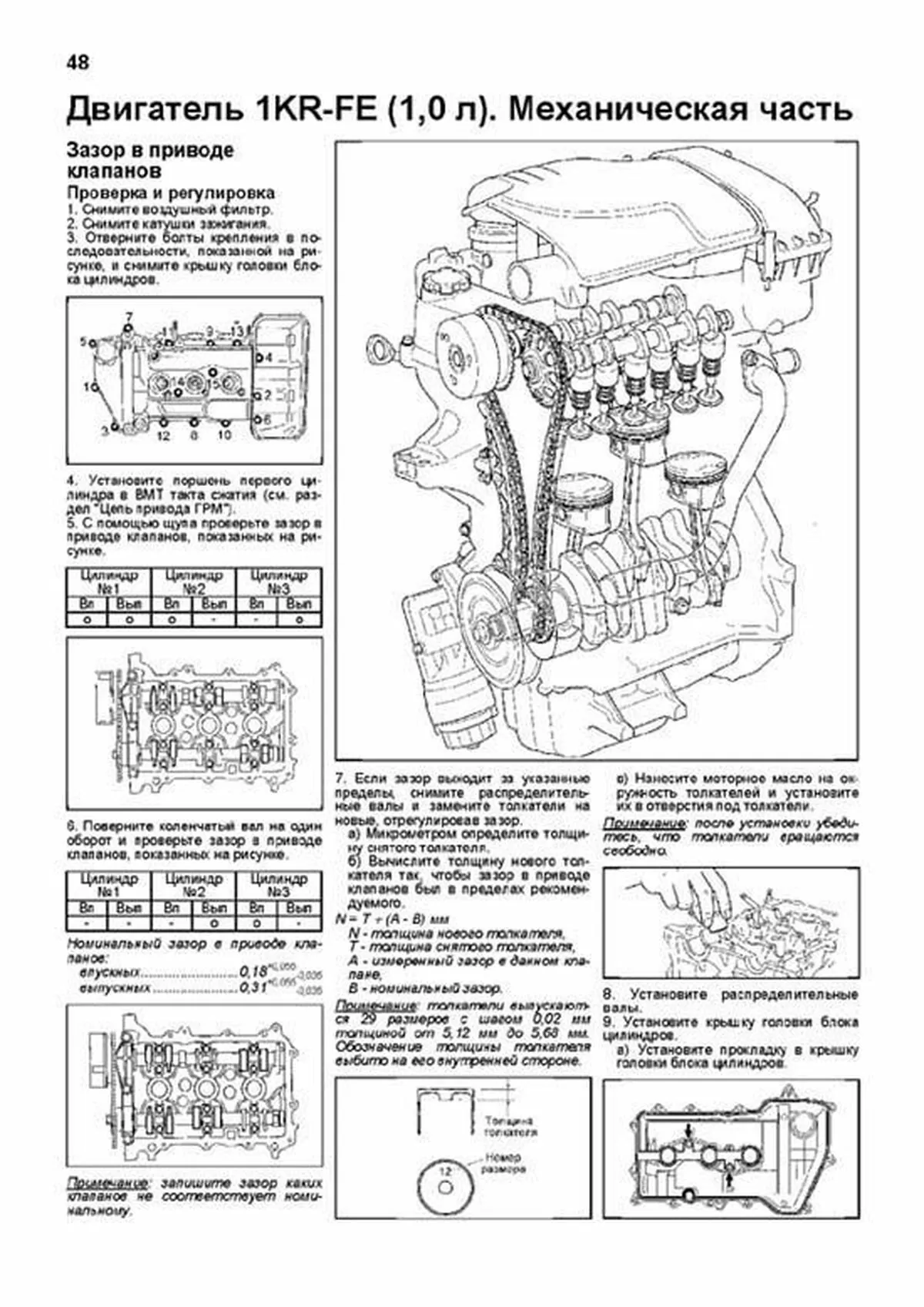

Двигатель 1KR-FE (1,0 л)
Механическая часть 48
Зазор в приводе клапанов 48
Цепь привода ГРМ 49
Распределительные валы 51
Головка блока цилиндров 53
Двигатель в сборе 54
Впускной коллектор 55
Выпускной коллектор 56
Воздушный фильтр 56
Основные технические данные механической части двигателя 1KR-FE 57
Двигатель K3-VE (1,3 л)
Механическая часть 58
Зазоры в приводе клапанов 58
Цепь привода ГРМ 58
Головка блока цилиндров 60
Распределительные валы 61
Двигатель в сборе 63
Впускной коллектор 64
Выпускной коллектор 65
Воздушный фильтр 65
Основные технические данные механической части двигателя K3-VE 66
Двигатель - общие процедуры ремонта 67
Система охлаждения 80
Насос охлаждающей жидкости (1KR-FE) 80
Насос охлаждающей жидкости (K3-VE) 80
Проверка 80
Термостат 80
Радиатор 81
Основные технические данные системы охлаждения 82
Система смазки 83
Проверка давления масла 83
Масляный насос K3-VE) 83
Масляный поддон (1KR-FE) 84
Масляный поддон (K3-VE) 85
Основные технические данные системы смазки 86
Система впрыска топлива (EFI) 87
Меры предосторожности 87
Система диагностирования 87
Топливная система 96
Система подачи воздуха 100

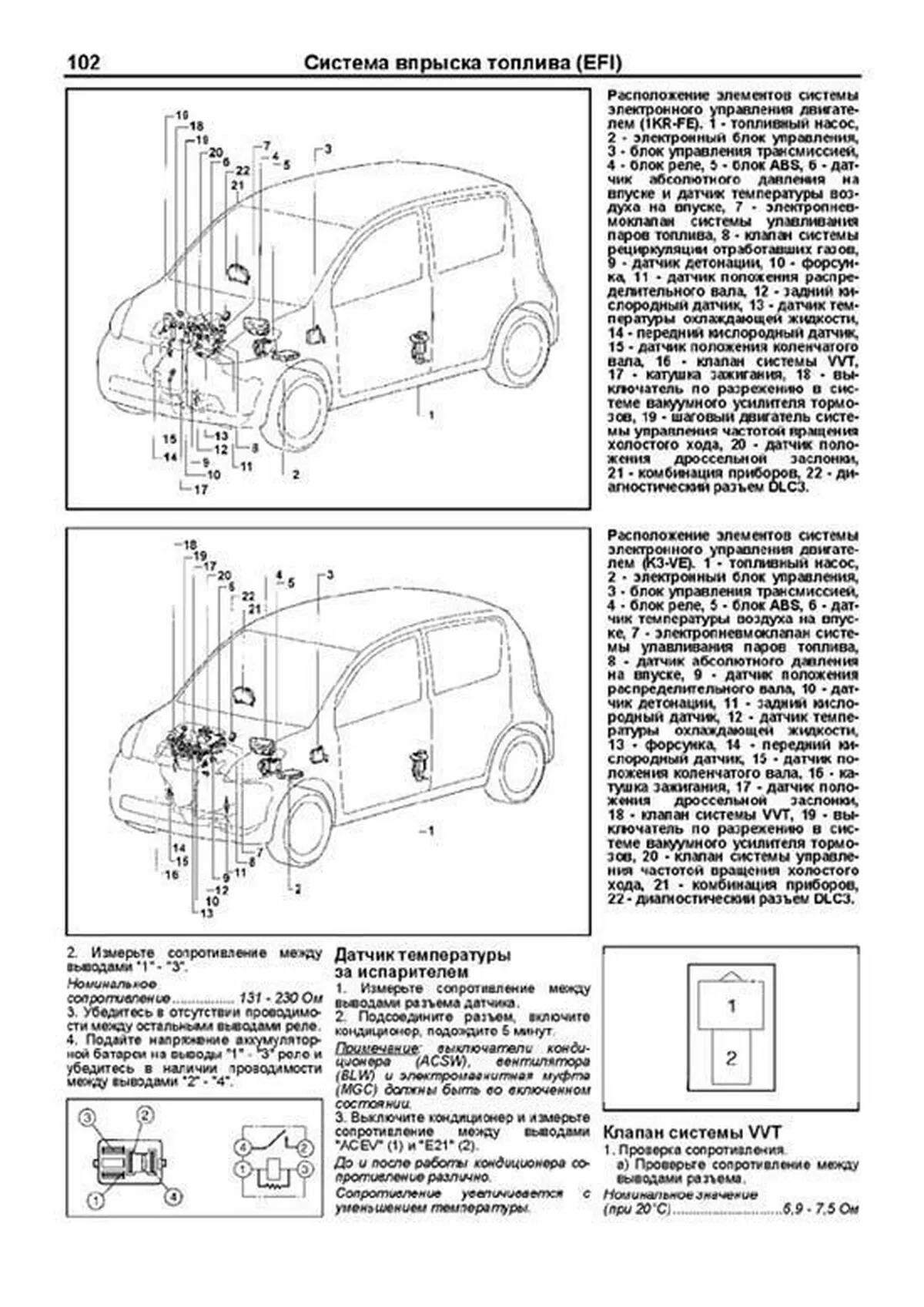

Система электронного управления 101
Система снижения токсичности 103
Система зажигания 104
Основные технические данные системы впрыска топлива 106
Система запуска 107
Система зарядки 114
Меры предосторожности 114
Проверки на автомобиле 114
Генератор 114
Основные технические данные системы зарядки 117
Автоматическая коробка передач 118
Предварительные проверки 118
Система самодиагностики 118
Проверка элементов электрической части системы управления 119
Проверка механических систем КПП 121
Замена сальников приводных валов и раздаточной коробки 124
Шланги охладителя рабочей жидкости АКПП 125
Электромагнитные клапаны 125
Коробка передач 126
Раздаточная коробка 128
Основные технические данные АКПП 128
Карданный вал 129
Редуктор заднего моста 130
Регулировка предварительного натяга подшипника 130
Проверка и замена масла 130
Снятие и установка редуктора 130
Замена сальника 131
Основные технические данные приводных валов 131
Приводные валы и полуось 132
Передние приводные валы 132
Задняя полуось (4WD) 134
Основные технические данные приводных валов 135
Подвеска 136
Предварительная проверка 136
Проверка и регулировка углов установки передних колес 136
Проверка установки задних колес 137
Передняя подвеска 137
Стойка передней подвески 137
Нижний рычаг передней подвески 138

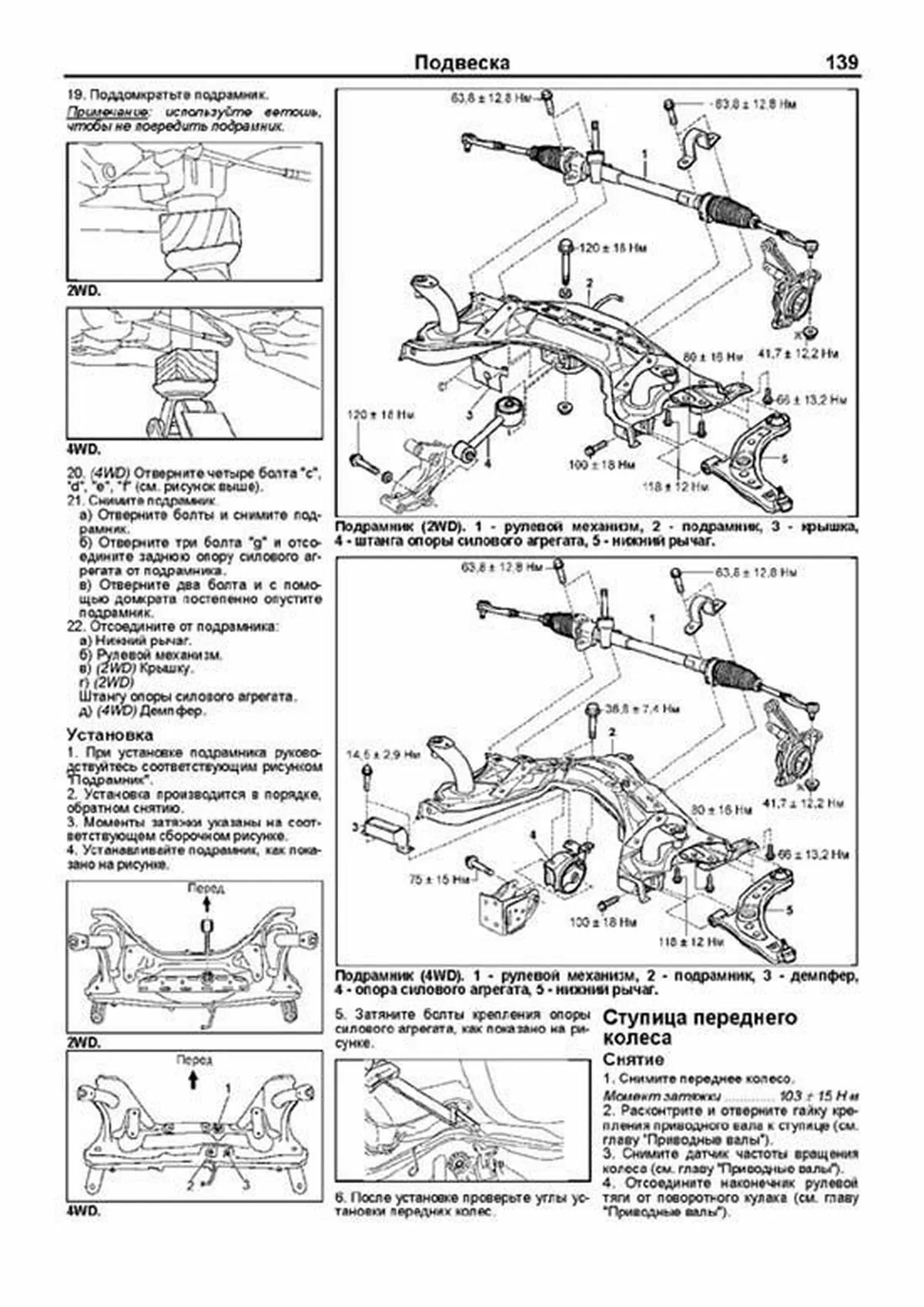

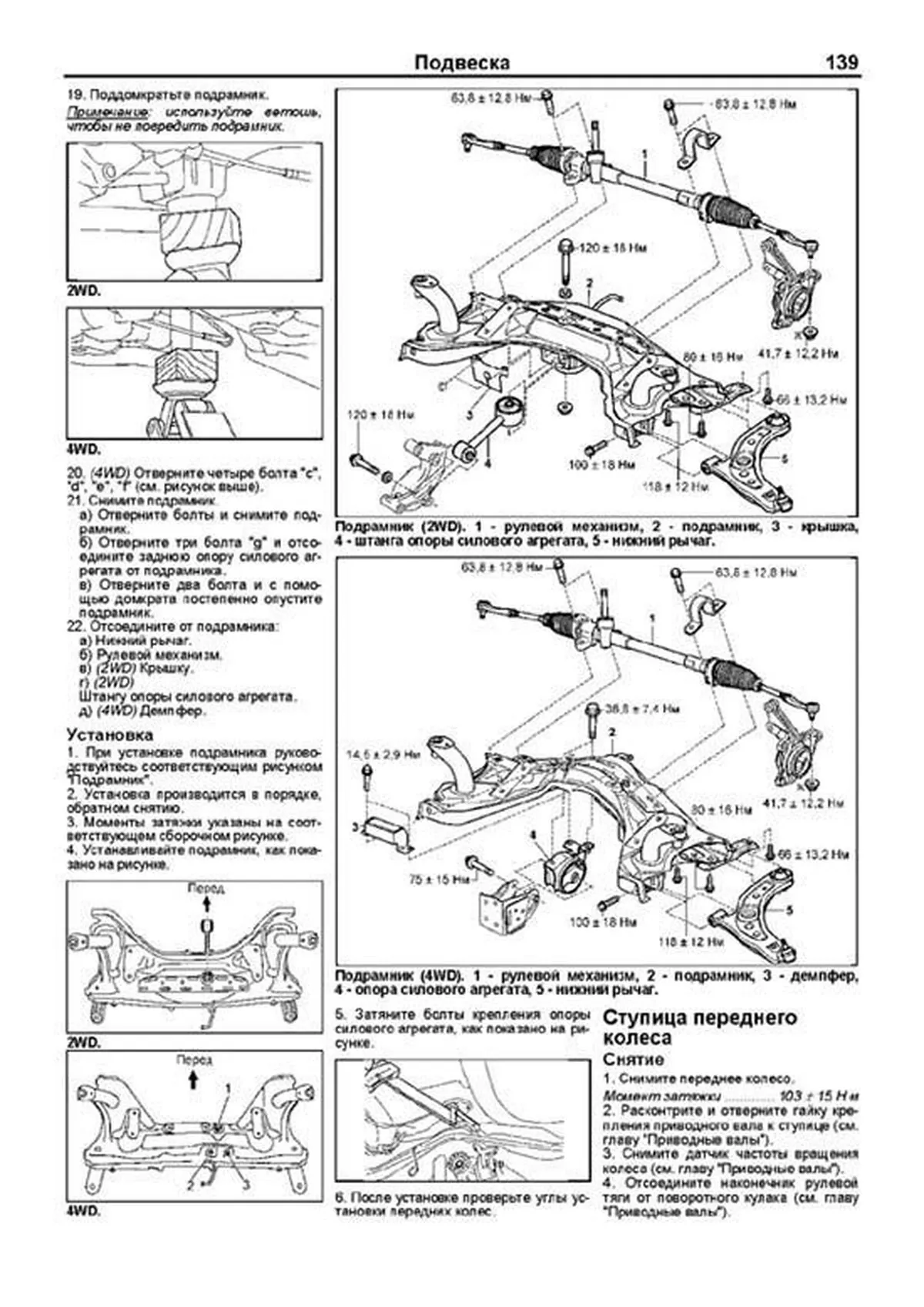

Подрамник 138
Ступица переднего колеса 139
Задняя подвеска 141
Стойка задней подвески 141
Снятие и установка балки задней подвески (2WD) 141
Снятие и установка заднего моста (4WD) 142
Снятие и установка поперечной тяги (4WD) 142
Основные технические данные подвески 143
Рулевое управление 144
Проверка усилия на рулевом колесе 144
Снятие и установка рулевого колеса 144
Рулевая колонка 144
Рулевой механизм 145
Замена рулевых тяг 146
Электроусилитель рулевого управления (EPS) 148
Основные технические данные рулевого управления 151
Тормозная система 152
Прокачка тормозной системы 152
Педаль тормоза 152
Проверка и регулировка стояночного тормоза 153
Проверка толщины накладок тормозных колодок 153
Главный тормозной цилиндр 153
Вакуумный усилитель тормозов 154
Передние тормоза 155
Задние тормоза 156
Снятие и установка стояночного тормоза 157

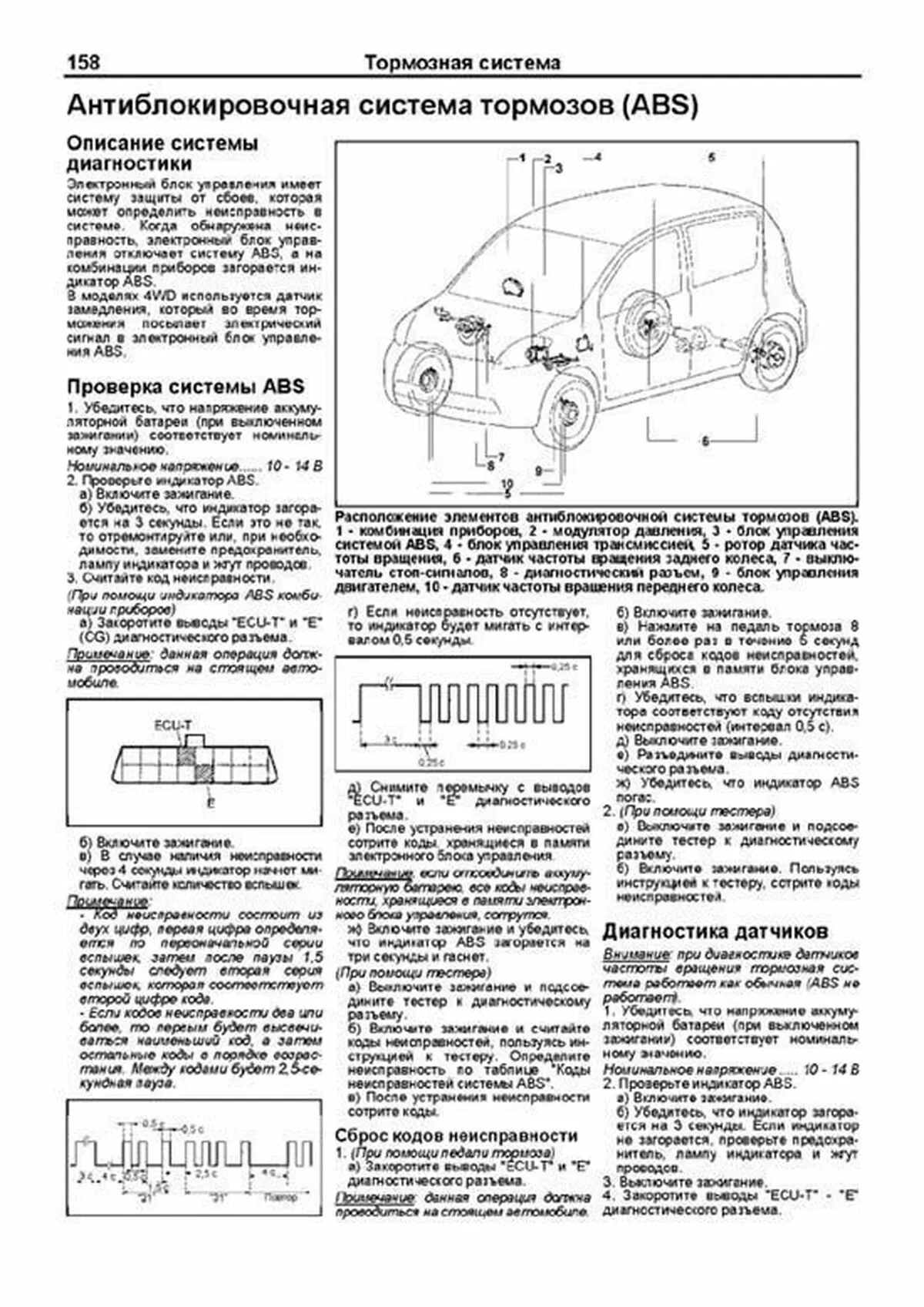

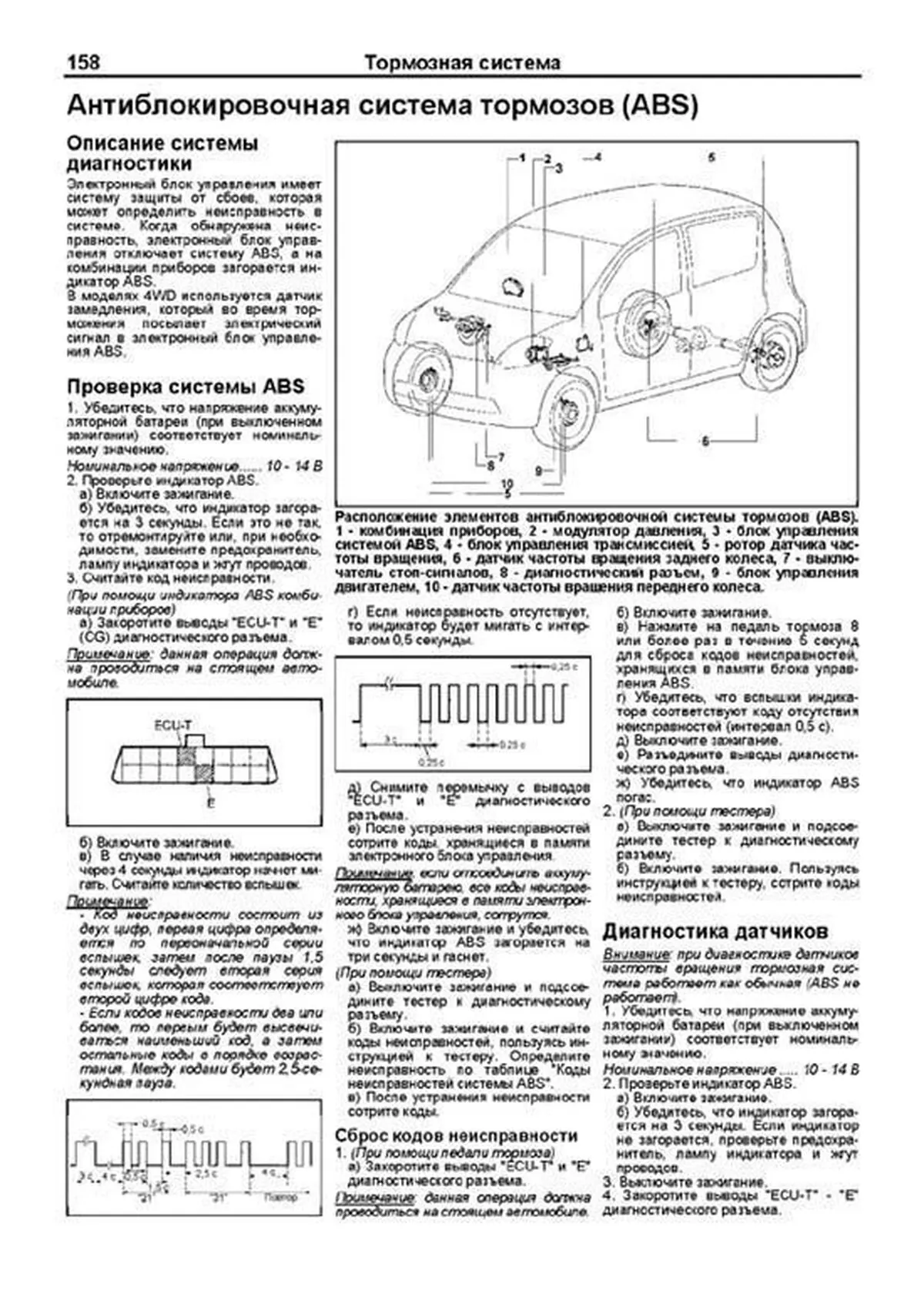

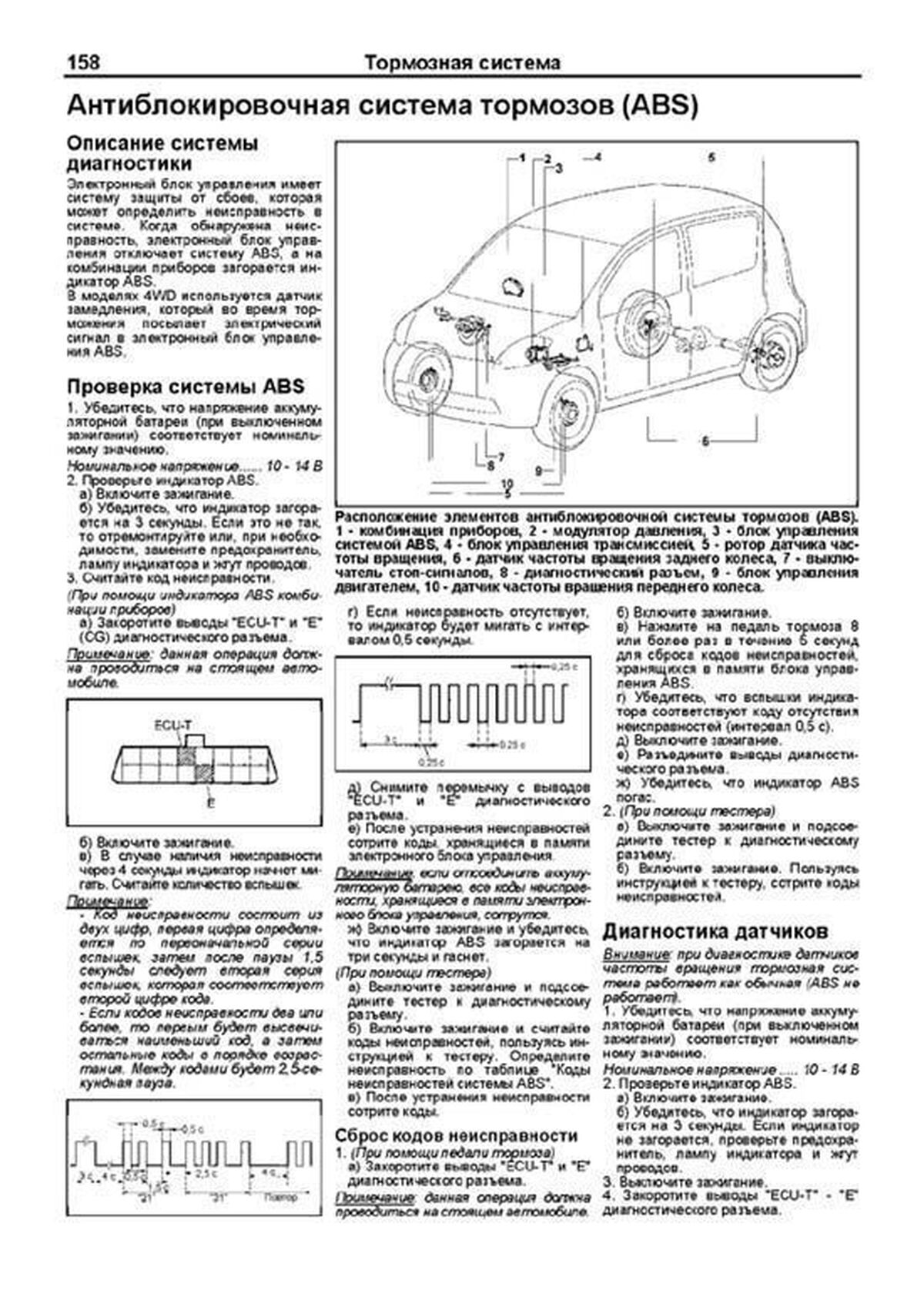

Антиблокировочная система тормозов (ABS) 158
Описание системы диагностики 158
Проверка системы ABS 158
Диагностика датчиков 158
Проверка элементов электрической части системы ABS 159

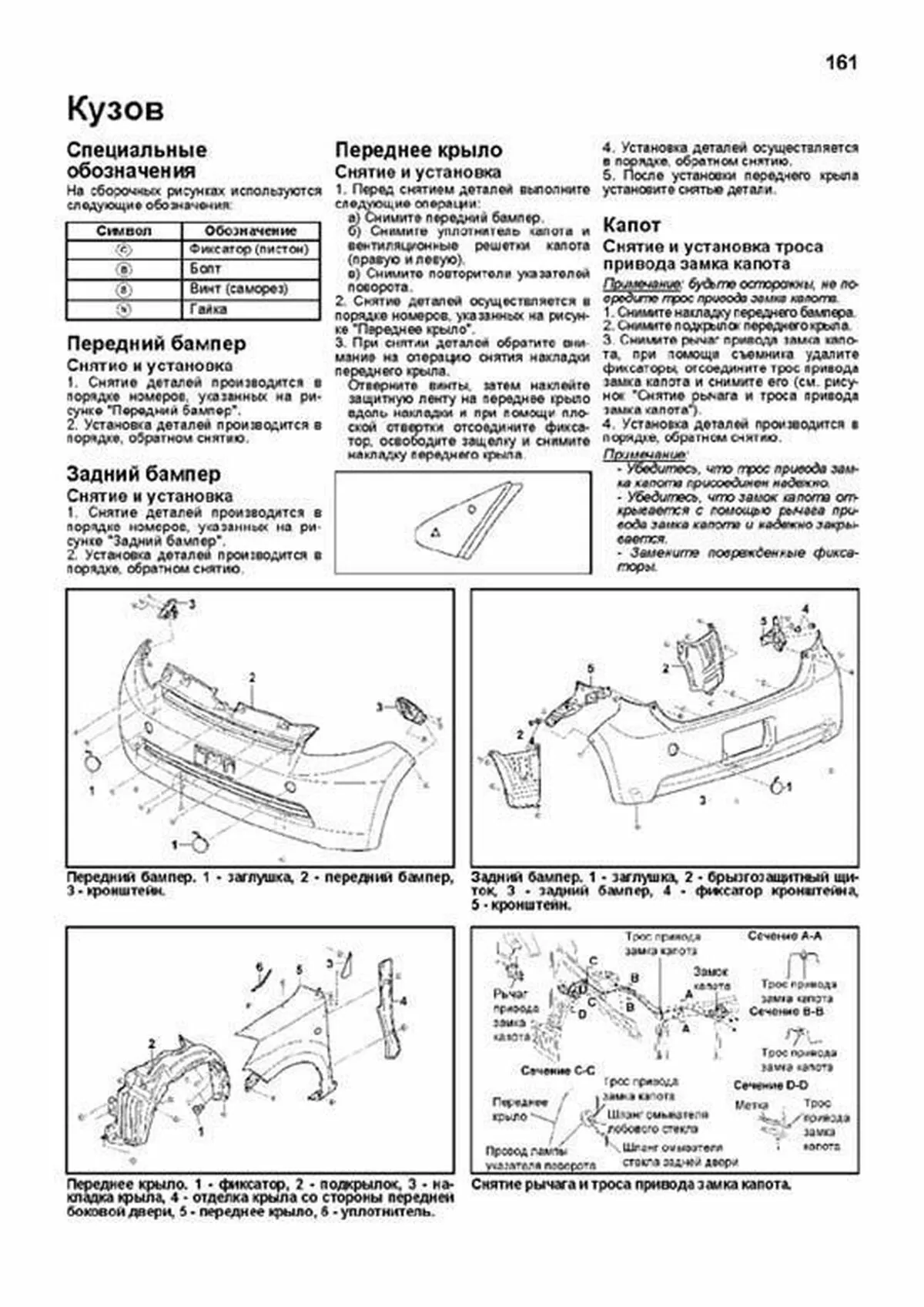

Кузов 161
Специальные обозначения 161
Передний бампер 161
Задний бампер 161
Переднее крыло 161
Капот 161
Лючок заливной горловины топливного бака 162
Молдинг крыши 163
Передняя боковая дверь 163
Задняя боковая дверь 165
Задняя дверь 166
Отделка салона 167
Отделка пола 169
Лобовое стекло 170
Стекло задней двери 171
Стеклоочистители 172
Панель приборов 174
Центральная консоль 175
Сиденья 175
Ремни безопасности 176
Кондиционер, отопление и вентиляция 178
Меры безопасности при работе с хладагентом 178
Вакуумирование, зарядка и проверка системы 179
Проверка количества хладагента 180
Линии охлаждения 181
Снятие и установка панели управления кондиционером и отопителем 181
Блок кондиционера и отопителя 182
Компрессор кондиционера и электромагнитная муфта 182
Снятие и установка конденсатора 183
Проверка электрических элементов 183
Система безопасности (SRS) 185
Меры предосторожности при эксплуатации и проведении ремонтных работ 185
Разъемы 185
Диагностика системы 185
Назначение выводов разъемов электронного блока управления SRS 188
Компоненты системы 190
Электрооборудование кузова 192
Общая информация 192
Реле и предохранители 193
Центральный замок 197
Система дистанционного управления центральным замком 198
Система "Key free" 199
Комбинация приборов 201
Фары и освещение 203
Стеклоочистители и стеклоомыватели 205
Электропривод стеклоподъемников 206
Электропривод зеркал 208
Звуковой сигнал 210
Система Multivision 210
Шина передачи данных Multiplex (CAN) 213
Шина передачи данных Multiplex (LIN) 214
Схемы электрооборудования 216
Обозначения, применяемые на схемах электрооборудования 216
Коды цветов проводов 216
Расположение точек заземления 216
Схемы электрооборудования 217
Схема 1 217
- Распределение электропитания
Схема 2 218
- Система зарядки
Схема 3 219
- Система запуска
Схема 4 220
- Система управления двигателем (K3-VE)

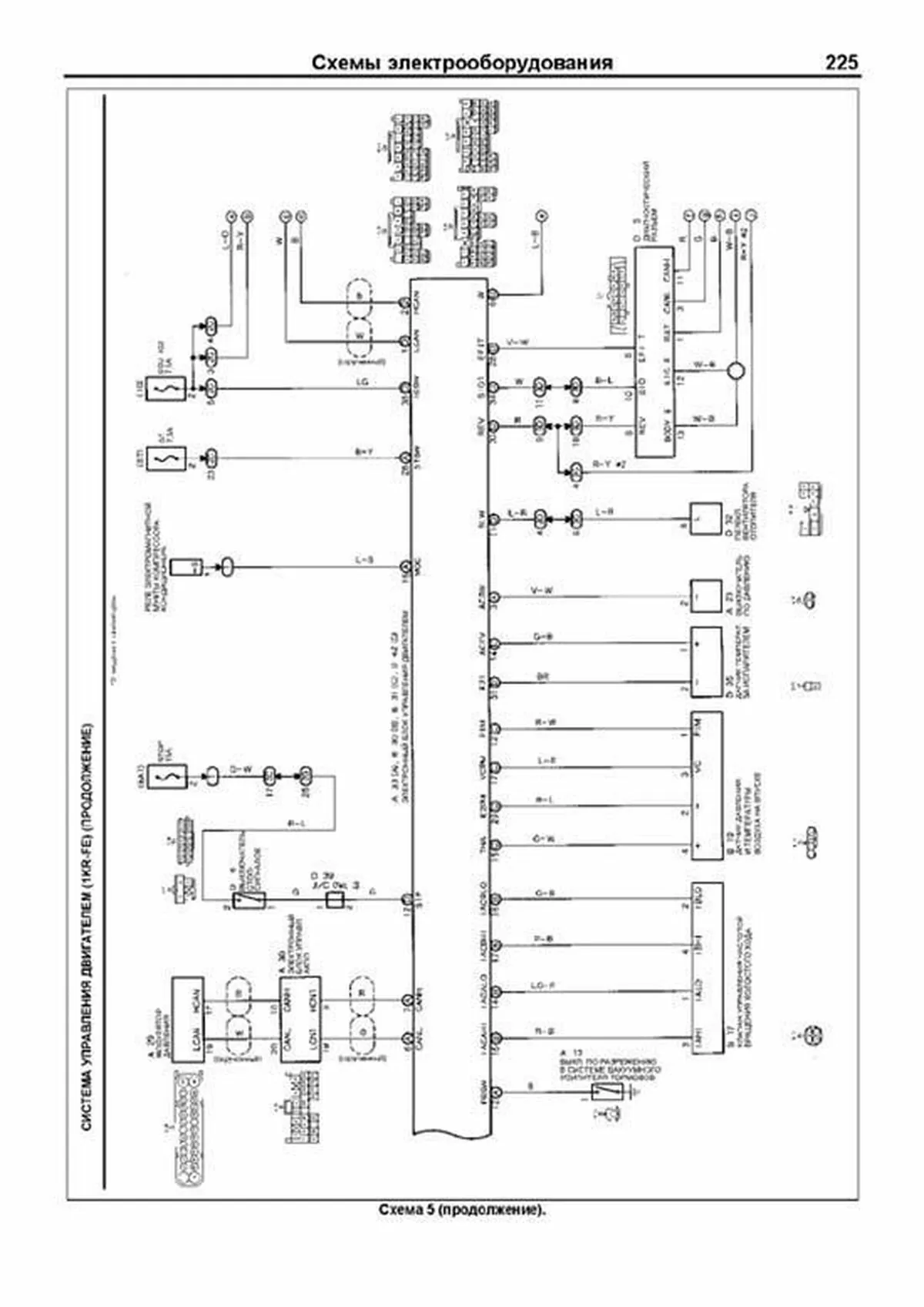

Схема 5 223
- Система управления двигателем (1KR-FE)
- Система зажигания
Схема 6 227
- Система электронного управления АКПП и подсветка индикато-ров положения селектора АКПП
Схема 7 229
- Антиблокировочная система (ABS)
Схема 8 231
- Система SRS
- Электропривод вентиляторов
Схема 9 233
- Электроусилитель рулевого управления
Схема 10 234
- Электропривод зеркал
Схема 11 235
- Электропривод стеклоподъемников
Схема 12 237
- Центральный замок и система "Key free"
Схема 13 240
- Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении
- Звуковой сигнал
Схема 14 241
- Комбинация приборов и часы
Схема 15 245
- Аудиосистема
Схема 16 246
- Очистители и омыватели лобового стекла
Схема 17 247
- Очиститель и омыватель заднего стекла
- Стоп-сигналы
Схема 18 248
- Фары (модели без ксеноновых фар)
- Система предупреждения о непристегнутом ремне безопасности
Схема 19 250
- Фары (модели с ксеноновыми фарами до 112005 г)
Схема 20 251
- Фары (модели с ксеноновыми фарами с 112005 г)
Схема 21 253
- Противотуманные фары
Схема 22 254
- Задние противотуманные фонари
Схема 23 255
- Указатели поворота и аварийная сигнализация
Схема 24 256
- Лампы освещения салона
Схема 25 257
- Габариты и подсветка
- Разъем для подключения дополнительного оборудования (розетка)
Схема 26 259
- Кондиционер с ручным управлением и ионизатор воздуха
- Фонари заднего хода
Схема 27 261
- Шина передачи данных Multiplex (CAN)
- Обогреватель заднего стекла
Схема 28 262
- Разъем для подключения дополнительного оборудования

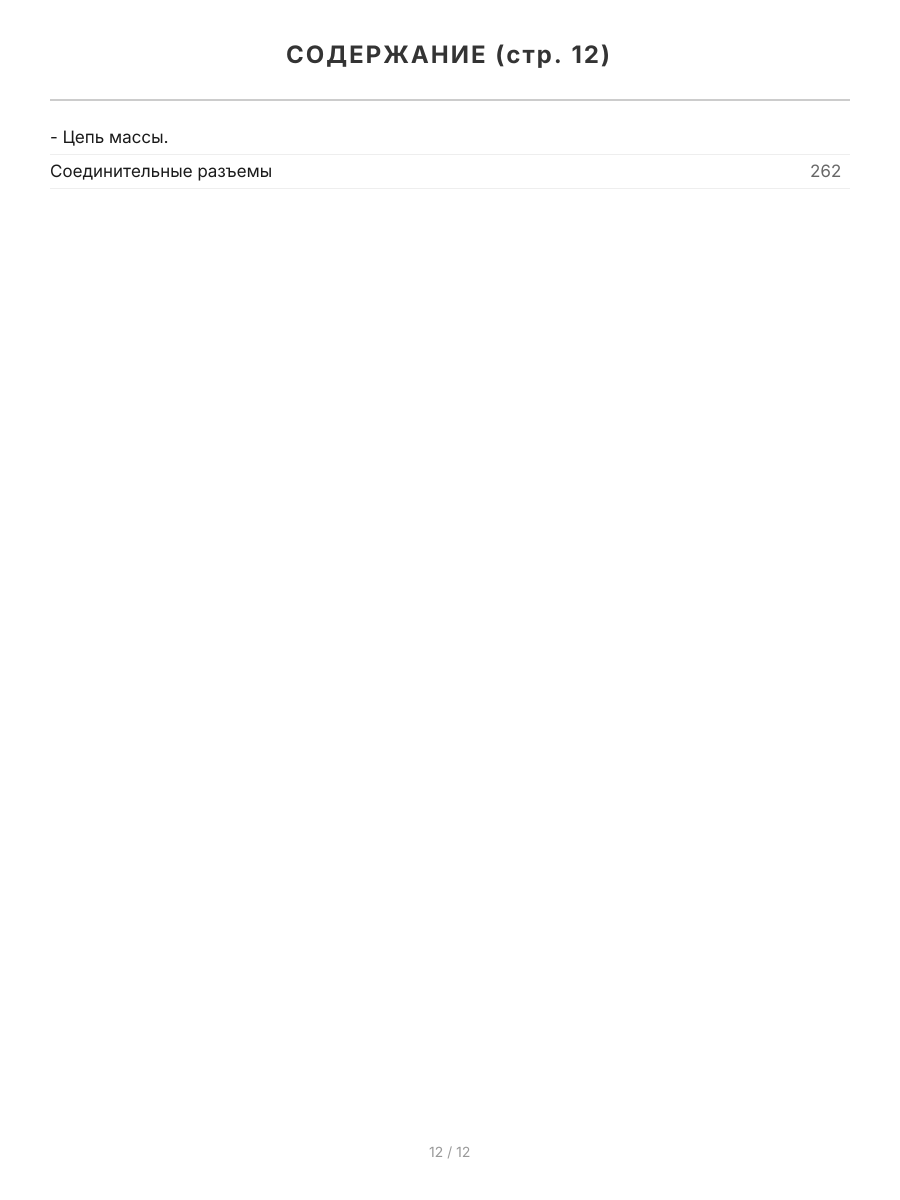

- Цепь массы
Соединительные разъемы 262
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":

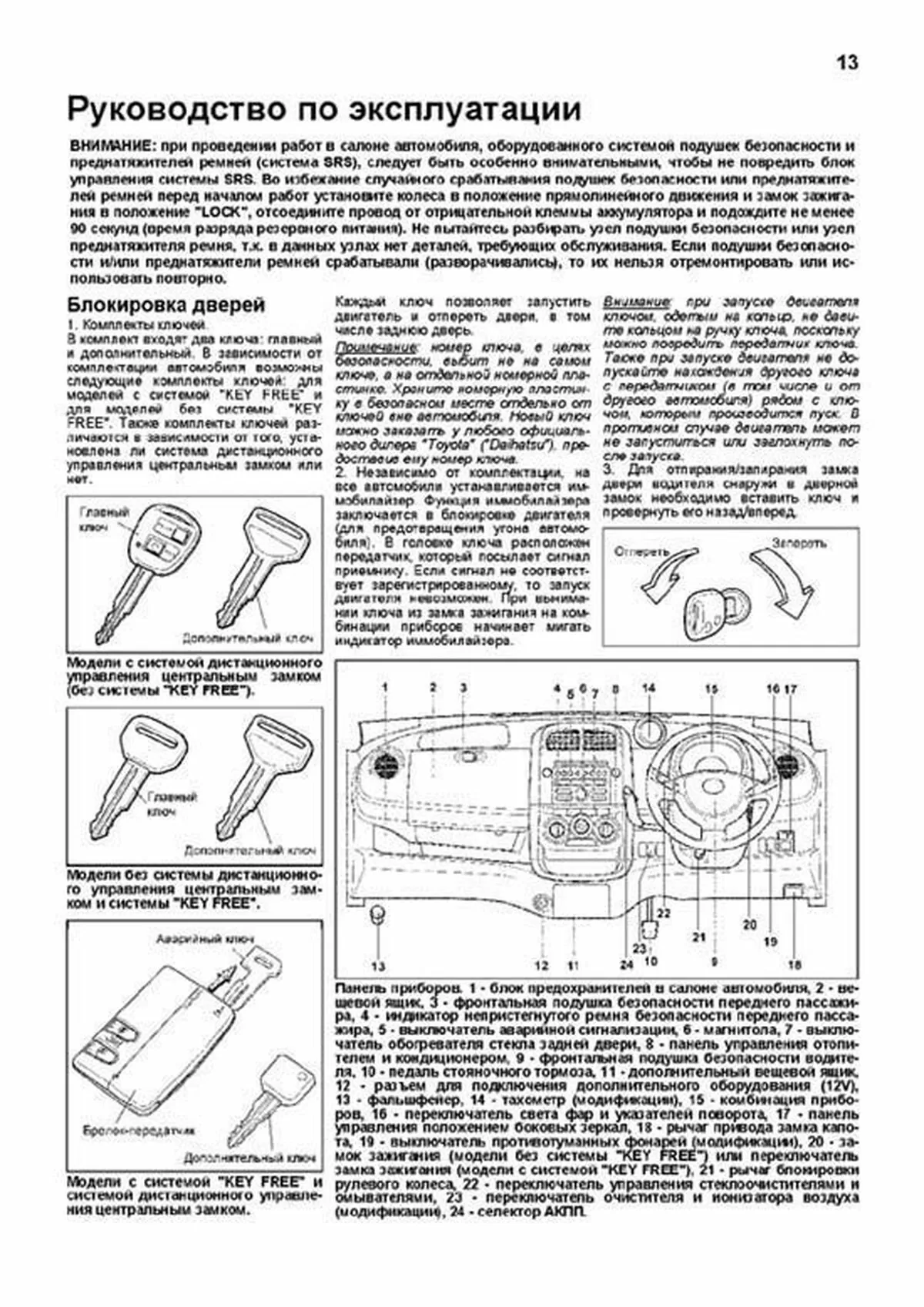

Блокировка дверей 1 Комплекты ключей В комплект входят два ключа: главный и дополнительный В зависимости от комплектации автомобиля возможны следующие комплекты ключей: для моделей с системой "KEY FREE" и для моделей без системы "KEY FREE" Также комплекты ключей различаются в зависимости от того, установлена ли система дистанционного управления центральным замком или нет Модели с системой дистанционного управления центральным замком (без системы "KEY FREE") Модели без системы дистанционного управления центральным замком и системы "KEY FREE" Модели с системой "KEY FREE" и системой дистанционного управления центральным замком Каждый ключ позволяет запустить двигатель и отпереть двери, в том числе заднюю дверь Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля Новый ключ можно заказать у любого официального дилера "Toyota" ("Daihatsu"), предоставив ему номер ключа 2 Независимо от комплектации, на все автомобили устанавливается иммобилайзер Функция иммобилайзера заключается в блокировке двигателя (для предотвращения угона автомобиля) В головке ключа расположен передатчик, который посылает сигнал приемнику Если сигнал не соответствует зарегистрированному, то запуск двигателя невозможен При вынимании ключа из замка зажигания на комбинации приборов начинает мигать индикатор иммобилайзера Внимание: при запуске двигателя ключом, одетым на кольцо, не давите кольцом на ручку ключа, поскольку можно повредить передатчик ключа Также при запуске двигателя не допускайте нахождения другого ключа с передатчиком (в том числе и от другого автомобиля) рядом с ключом, которым производится пуск В противном случае двигатель может не запуститься или заглохнуть после запуска 3 Для отпирания/запирания замка двери водителя снаружи в дверной замок необходимо вставить ключ и провернуть его назад/вперед Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно Панель приборов 1 блок предохранителей в салоне автомобиля, 2 вещевой ящик, 3 фронтальная подушка безопасности переднего пассажира, 4 индикатор непристегнутого ремня безопасности переднего пассажира, 5 выключатель аварийной сигнализации, 6 магнитола, 7 выключатель обогревателя стекла задней двери, 8 панель управления отопителем и кондиционером, 9 фронтальная подушка безопасности водителя, 10 педаль стояночного тормоза, 11 дополнительный вещевой ящик, 12 разъем для подключения дополнительного оборудования (12V), 13 фальшфейер, 14 тахометр (модификации), 15 комбинация приборов, 16 переключатель света фар и указателей поворота, 17 панель управления положением боковых зеркал, 18 рычаг привода замка капота, 19 выключатель противотуманных фонарей (модификации), 20 замок зажигания (модели без системы "KEY FREE") или переключатель замка зажигания (модели с системой "KEY FREE"), 21 рычаг блокировки рулевого колеса, 22 переключатель управления стеклоочистителями и омывателями, 23 переключатель очистителя и ионизатора воздуха (модификации), 24 селектор АКПП Пример текста из раздела " Техническое обслуживание и общие процедуры проверки и регулировки ":
Замена салонного фильтра Примечание: при эксплуатации на пыльных дорогах проверяйте каждые 2500 км (или 3 мес) и заменяйте каждые 40000 км (или 48 месяцев) 1 Переведите замок зажигания в положение "LOCK" 2 Снимите вещевой ящик а) Откройте вещевой ящик и отсоедините ограничители вещевого ящика б) Снимите вещевой ящик, опуская его вниз 3 Снимите полку вещевого ящика 4 Снимите крышку фильтра 5 Извлеките фильтрующий элемент и замените его на новый Примечание: устанавливайте фильтр меткой вверх, как показано на рисунке 6 Установите крышку фильтра 7 Установите вещевой ящик Проверка толщины накладок тормозных колодок 1 Измерьте толщину накладок тормозных колодок передних колес Толщина накладок тормозных колодок: Минимальная 1 мм Номинальная 10 мм Если толщина накладок тормозных колодок меньше минимально допустимой или обнаружен неравномерный износ накладок, то замените тормозные колодки 2 Измерьте толщину накладок тормозных колодок задних колес Номинальная толщина 4 мм Минимальная толщина 1 мм Если толщина накладки меньше минимальной или накладка неравномерно изношена, замените тормозные колодки Дополнительные проверки 1 Смазка шарниров и защелок Проверьте все шарниры и защелки, и, если они требуют смазки, то предварительно очистите их и нанесите универсальную смазку 2 При зимней эксплуатации: а) Если щетки стеклоочистителя примерзли к ветровому или заднему (модели с кузовом универсал) стеклу, не включайте данный стеклоочиститель, пока не растает лед и не освободятся щетки В противном случае может быть поврежден электродвигатель стеклоочистителя б) Для предотвращения примерзания уплотнителей на дверях, капоте и тд их следует смазать силиконовой смазкой в) Щелевые воздухозаборные отверстия, расположенные перед ветровым стеклом, после сильного снегопада следует очистить щеткой от снега, чтобы исключить нарушение нормальной работы системы отопления и вентиляции Расположение компонентов в моторном отсеке (1KR-FE) 1 бачок тормозной системы, 2 щуп уровня моторного масла, 3 маслозаливная горловина двигателя, 4 аккумуляторная батарея, 5 бачок омывателя лобового стекла, 6 крышка радиатора, 7 расширительный бачок Расположение компонентов в моторном отсеке (K3-VE) 1 бачок тормозной системы, 2 маслозаливная горловина двигателя, 3 щуп уровня моторного масла, 4 аккумуляторная батарея, 5 бачок омывателя лобового стекла, 6 крышка радиатора, 7 расширительный бачок Пример текста из раздела " Подвеска ":
Проверка развала, продольного и поперечного наклона осей поворота Внимание: проверка производится при ненагруженном автомобиле и нажатой педали тормоза 1 Установите автомобиль на поворотные блины 2 Снимите декоративный колпак 3 Установите переходник и спецприспособление измерительного прибора на ступицу 4 Установите прибор для измерения развала продольного и поперечного наклона оси поворота 5 Проверьте развал передних колес, продольный и поперечный наклон оси поворота Развал0 ?00' ? 45' Продольный наклон оси поворота 3 ?28' ? 1 ? Поперечный наклон оси поворота 10 ?36' ? 1 ? 6 Снимите прибор для измерения развала продольного и поперечного наклона оси поворота, спецприспособление и переходник 7 Установите декоративный колпак Проверка установки задних колес 1 Проверка схождения и развала Схождение: 2WD 3,0 ? 3,3 мм 4WD 0,0 ? 2,0 мм Развал: 2WD -0 ?45' ? 45' 4WD 0 ?00' ? 45' 2 Прокатите автомобиль вперед со скоростью не менее 4 км/ч примерно на 1 метр и измерьте боковое скольжение колес Номинальное скольжение (2WD): Внутреннее 10 мм Внешнее 3 мм Номинальное скольжение (4WD) 5 мм Стойка передней подвески Снятие 1 Снимите переднее колесо 2 Отсоедините тормозной шланг 3 Отсоедините провод датчика частоты вращения колеса 4 Снимите боковую вентиляционную решетку капота 5 Снимите заглушку 6 Отверните две гайки крепления стойки к кузову 7 Сожмите пружину Примечание: Не закрепляйте специнструмент за верхний и нижний витки пружины Не используйте пневматический инструмент для данной операции 8 Отверните центральную гайку со штока амортизатора и снимите: Верхнюю опору амортизатора Подшипник Верхнее седло пружины Верхний виброизолятор Ограничитель хода сжатия пружины Проверка Вытягивая и утапливая шток амортизатора, убедитесь, что его ход плавный и отсутствуют постороннее сопротивление и шум При неисправности замените амортизатор Передняя подвеска Пример текста из раздела " Тормозная система ":
4 Проверка с помощью манометров а) Подсоедините манометры и вакуумметр, как показано на рисунке, и удалите воздух из системы б) Проверьте герметичность Включите двигатель Остановите двигатель, когда разрежение будет примерно 500 мм рт ст (66,7 кПа) После остановки двигателя в течение 15 секунд разрежение не должно падать в) Проверьте герметичность без нагрузки Запустите двигатель и нажмите на педаль тормоза с усилием 196 Н Остановите двигатель, когда разрежение будет примерно 500 мм рт ст (66,7 кПа) После остановки двигателя в течение 15 секунд падение разрежения должно составлять не более 2,5 мм рт ст (3,3 кПа) г) Проверка при неработающем усилителе Остановите двигатель Убедитесь, что разрежение отсутствует Проверьте, соответствует ли давление тормозной жидкости допустимым значениям при усилии на педаль тормоза 98 Н и 294 Н (см таблицу "Допустимые значения давления тормозной жидкости при выключенном двигателе") Таблица Допустимые значения давления тормозной жидкости при выключенном усилителе Усилие нажатия на педаль тормоза, Н Давление, МПа 98 0,0 0,5 294 1,9 2,7 д) Проверка работы усилителя Включите двигатель Создайте разрежение 450 мм рт ст (60 кПа) Проверьте давление при различном усилии нажатия на педаль тормоза (см таблицу "Допустимые значения давления тормозной жидкости при включенном двигателе") Таблица Допустимые значения давления тормозной жидкости при включенном двигателе Усилие нажатия на педаль тормоза, Н Давление, МПа 49 2,0 3,1 98 4,3 6,1 147 6,5 7,9 196 7,0 8,5 Передние тормоза Снятие и установка 1 Снятие и установка производятся в соответствии со сборочным рисунком "Передние тормоза" 2 Установка производится в порядке, обратном снятию 3 Моменты затяжки указаны на сборочном рисунке Разборка и сборка 1 Разборка и сборка производятся в соответствии со сборочным рисунком "Передние тормоза" 2 Сборка производится в порядке, обратном разборке 3 Моменты затяжки указаны на сборочном рисунке 4 При сборке нанесите специальную консистентную смазку, не повреждающую резину, на указанные поверхности 5 При установке колодок разместите индикатор износа, как показано на рисунке Проверка передних тормозов 1 Измерьте толщину накладок тормозных колодок Толщина накладок тормозных колодок: Минимальная 1 мм Номинальная 10 мм Замените колодки, если толщина накладок меньше минимальной или если накладки неравномерно изношены Примечание: если необходимо заменить хотя бы одну тормозную колодку, то заменяйте все для обеспечения равномерности торможения При замене колодок антискрипные прокладки тоже меняются 2 Проверьте удерживающие пластинчатые вкладыши а) Очистите специальной жидкостью вкладыши и места их установки Убедитесь, что вкладыши находятся в нормальном состоянии б) После установки пластинчатых вкладышей убедитесь, что они не выпадают 3 С помощью штангенциркуля измерьте толщину тормозного диска Толщина диска: Номинальная 16 мм Минимальная 15 мм Пример текста из раздела " Электрооборудование кузова ":
Общая информация Меры предосторожности 1 Перед выполнением работ с электрооборудованием отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 Если необходимо отсоединить аккумуляторную батарею для контрольной проверки или проведения ремонтных работ, обязательно в первую очередь отсоединяйте кабель от отрицательной (-) клеммы, которая соединена с кузовом (массой) автомобиля 3 При проведении сварочных работ следует отсоединить аккумуляторную батарею и разъемы электронного блока управления 4 Не открывайте крышку кожуха электронного блока управления без крайней необходимости, так как интегральная схема блока может быть повреждена статическим электричеством Включение тепловых предохранителей 1 Снимите тепловой предохранитель 2 Для включения предохранителя следует вставить иглу в отверстие и нажать на нее 3 Проверьте омметром проводимость между выводами Электрооборудование кузова Расположение компонентов (приборная панель) 1 электронный блок управления АКПП, 2 блок плавких вставок, 3 монтажный блок, 4 электронный блок управления двигателем, 5 блок управления SRS, 6 приемник системы дистанционного управления центральным замком и тюнер системы "Key free", 7 блок корректора фар (модели с 112005 г), 8 электронный блок системы усилителя рулевого управления, 9 блок управления системой "Key free" Расположение компонентов (антенны) 1 блок приемопередатчика, 2 ТВ-антенна, 3 GPS-антенна, 4 антенна в стойке, 5 антенна на крыше, 6 провод радиоресивера (G-BOOK), 7 провод радиоресивера, 8 провод радиоресивера (GPS-антенна), 9 провод приборной панели ("D27")
