Книга: TOYOTA DUET / DAIHATSU STORIA SIRION бензин 2WD / 4WD 1998-2004 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Легион-Aвтодата
-28%
Книга: TOYOTA DUET / DAIHATSU STORIA, SIRION (б) 2WD / 4WD 1998-2004 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA DUET / DAIHATSU STORIA, SIRION (б) 2WD / 4WD 1998-2004 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA DUET / DAIHATSU STORIA, SIRION (б) 2WD / 4WD 1998-2004 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA DUET / DAIHATSU STORIA, SIRION (б) 2WD / 4WD 1998-2004 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA DUET / DAIHATSU STORIA, SIRION (б) 2WD / 4WD 1998-2004 г.в., рем., экспл., то | Легион-Aвтодата
Книга: TOYOTA DUET / DAIHATSU STORIA, SIRION (б) 2WD / 4WD 1998-2004 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
70641
ISBN
978-5-88850-355-3
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
264
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.0; 1.3
Автомобили японского производства знамениты как воплощением в жизнь последних инноваций в области автомобилестроения, так и высочайшим качеством сборки, хорошей проходимостью, комфортным управлением и стильным дизайном. Одним словом, это именно те машины, обладать которыми – значит, иметь под рукой надежного партнера, не способного подвести. Все это справедливо и по отношению к крупнейшему автомобильному концерну Тойота, автомобили которого занимают лидирующие места в рейтинге популярности по всему миру. Конечно, максимальных показателей от автомобиля можно добиться лишь благодаря грамотному обращению с ним, соблюдению правил использования, регулярному техническому обслуживанию и своевременному ремонту при надобности. Стать незаменимым советчиком автомобилисту, сотруднику СТО или автосервиса должно новое руководство по ремонту Toyota Duet / Daihatsu Storia, Sirion, эксплуатации и техническому обслуживанию этих машин, выпущенных с 1998 по 2004 годы. В мануале представлены модели переднеприводных и полноприводных автомобилей, оснащенных бензиновыми двигателями EJ-DE (1,0 л), EJ-VE (1,0 л DVVT), K3-VE (1,3 л) и K3-VE2 (1,3 л).

Подробные, хорошо подготовленные трехмерные рисунки делают основной текст пособия наглядным и простым для усвоения. Расширенный предметный указатель и логичная структура содержания книги облегчают поиск необходимо информации. Кроме того, данное руководство по ремонту Тойота Дует / Дайхатсу Стория, Сирион написано опытными специалистами в автомобильной области, так что вся представленная в мануале информация является самой актуальной и призвана помочь водителю ликвидировать любые пробелы в теоретической и прикладной подготовке. Мануал начинается с описания технических характеристик всех основных составляющих авто, советов по соблюдению техники безопасности во время ремонта. Подробная инструкция по эксплуатации Toyota Duet / Daihatsu Storia, Sirion описывает не только паспортные данные машины, но предлагает полный перечень правил и норм ее использования. Также в мануале подробно описана конструкция авто, назначение и принципы работы всех приборов, агрегатов и узлов. В отдельной главе описаны все необходимые профилактические проверки необходимые для этого материалы и инструменты – регулярное ТО позволит продлить срок службы машины и избежать аварийных ситуаций на дороге. Также в мануале даны подробные указания и рекомендации по самостоятельному осуществлению водителем диагностики и починки авто (данная информация пригодится и специалистам, поскольку в книге описаны все уровни ремонтной деятельности – от простых процедур до капитального ремонта).

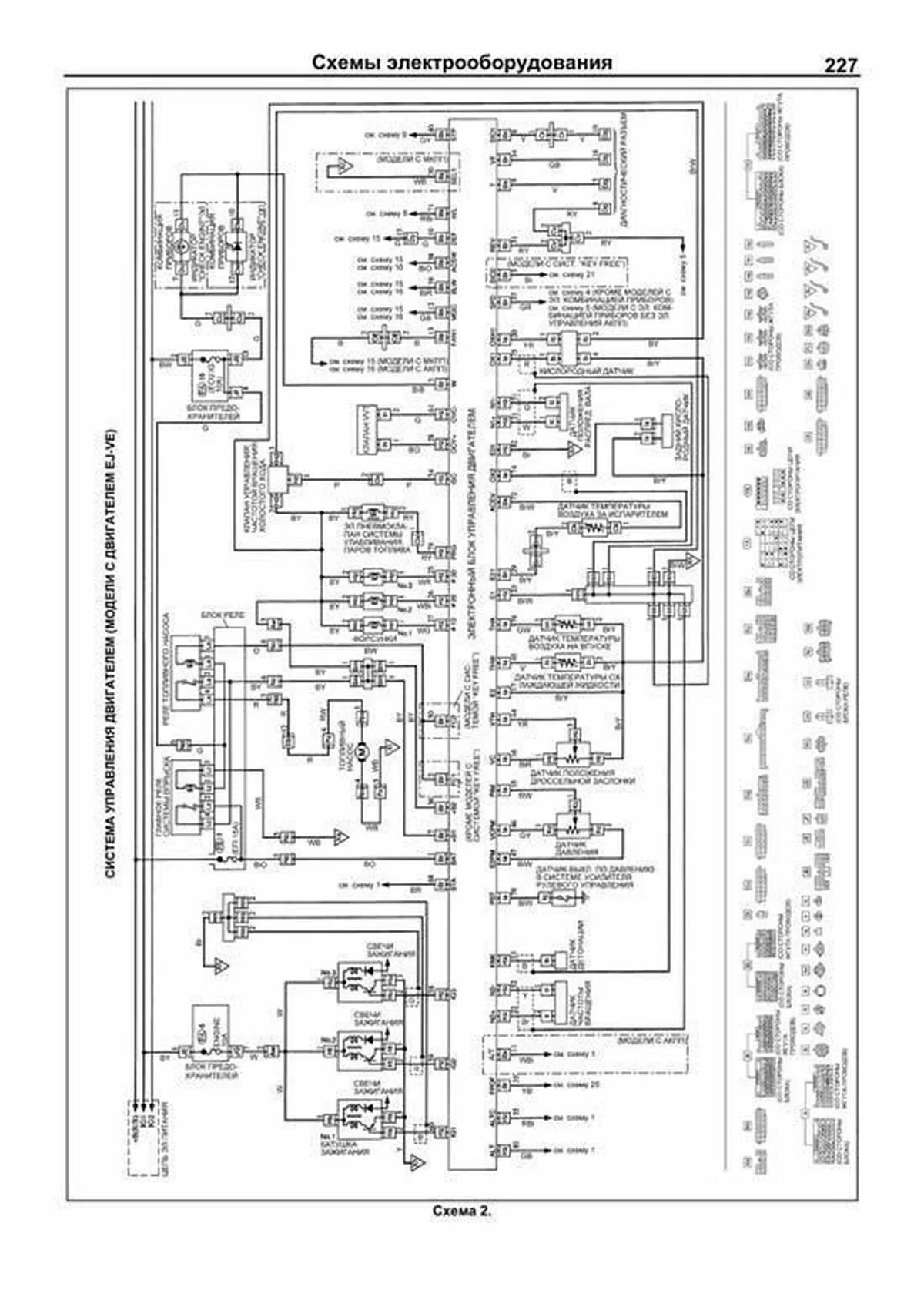

Подробно рассмотрены все электросхемы Toyota Duet / Daihatsu Storia, Sirion, приведены важные пояснения к ним (например, касательно принципов группировки элементов). Чтобы водитель мог действовать, без риска испортить технику, все ремонтные действия в мануале не только снабжены иллюстрациями, но и подробно описаны в порядке возрастания сложности работ. Так что даже начинающий автомобилист при желании сможет попробовать свои силы, ориентируясь на предложенный авторами алгоритм действий – выявить причины поломки, а затем по всем правилам разобрать-собрать, смазать, отрегулировать, заменить или починить все основные компоненты автомобиля. Так, в руководстве детально расписаны действия с двигателем (включая использование системы самодиагностики двигателя, АКПП, ABS, EBD, VSC, TCS, SRS), автоматической и механической коробкой передач, тормозной системой, системой курсовой устойчивости, рулевым управлением, подвеской, ходовой частью и т.д. Если же машину все-таки необходимо отдать в автосервис, то в таком случае хозяин авто сможет почерпнуть из мануала подробную информацию о ходе предстоящих работ и на равных обсудить их с мастерами. В приложении к мануалу даны сравнительные таблицы, советы по выбору смазочных материалов и рабочих жидкостей, указан уровень допустимого износа деталей и многое другое.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

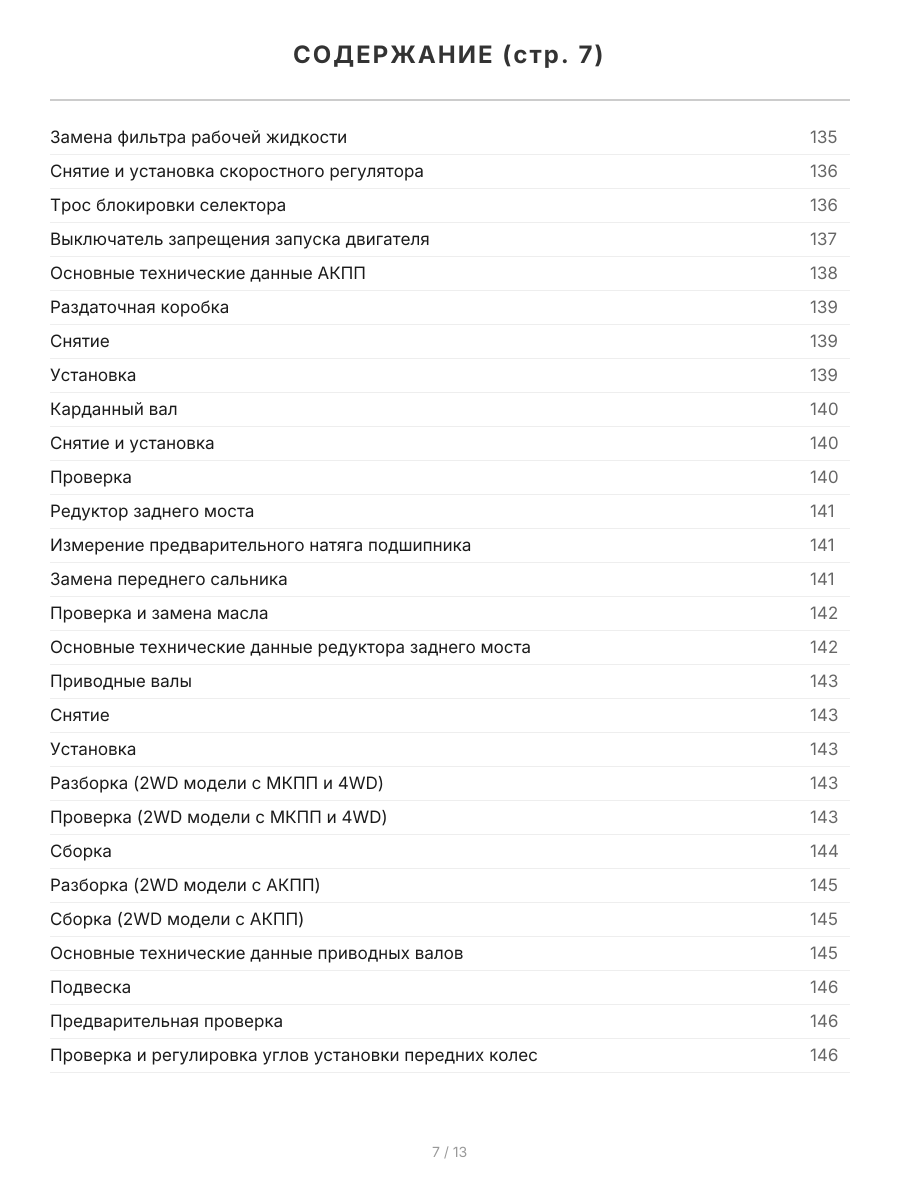

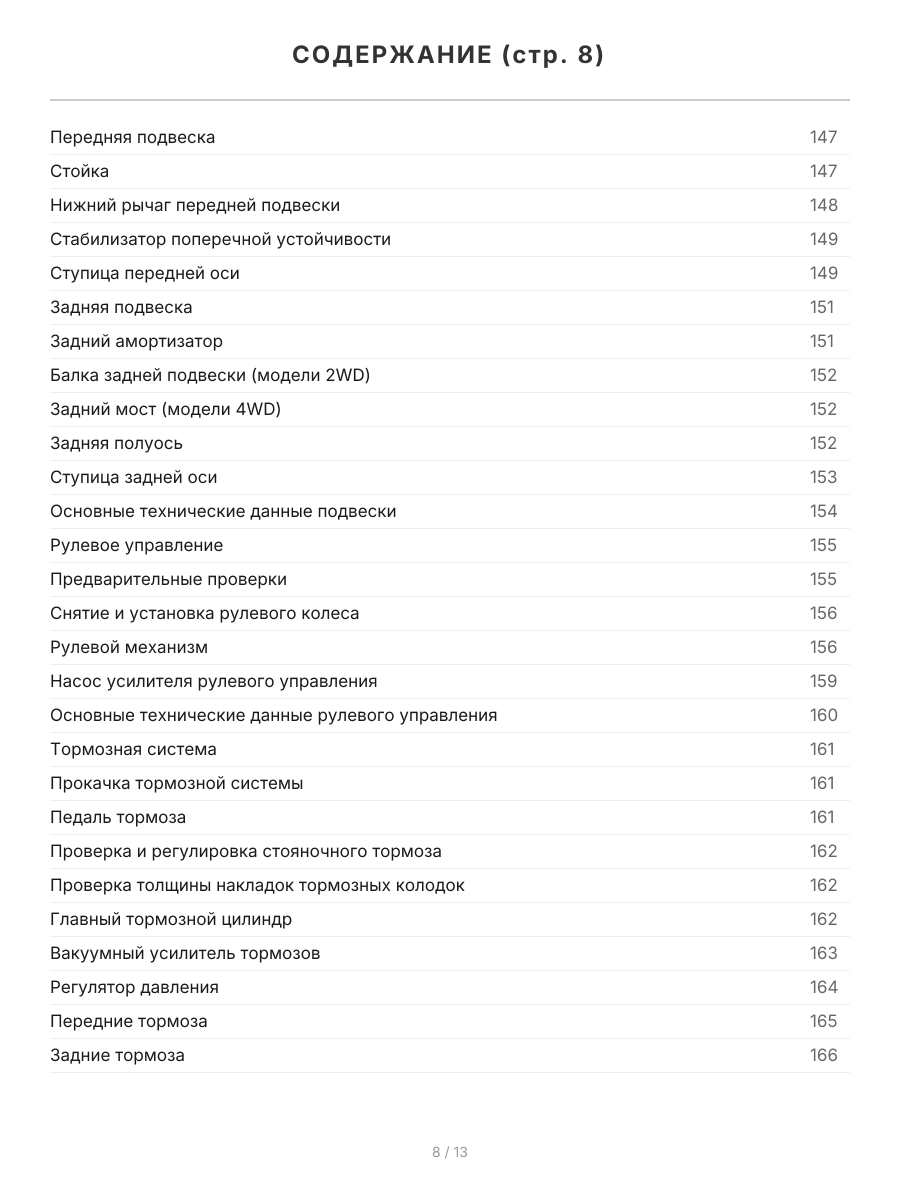

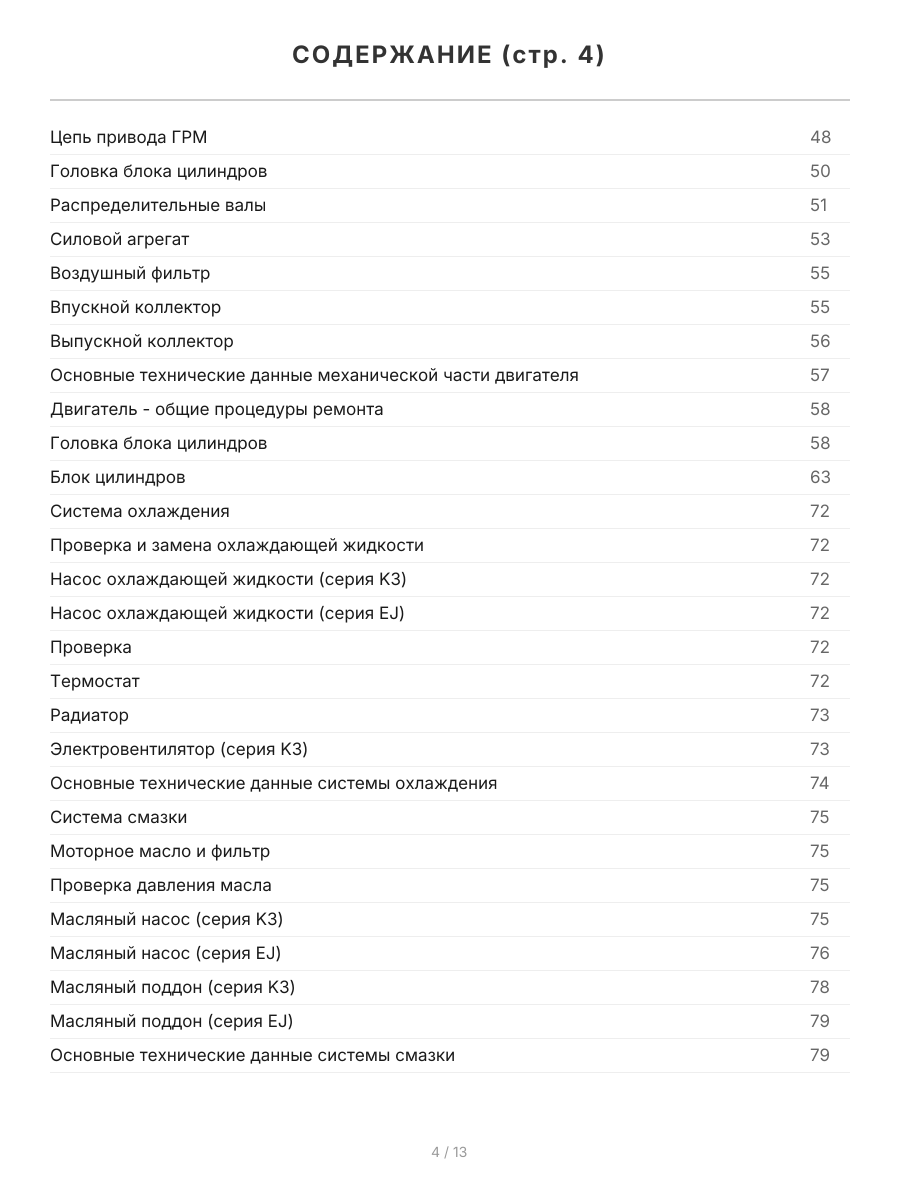

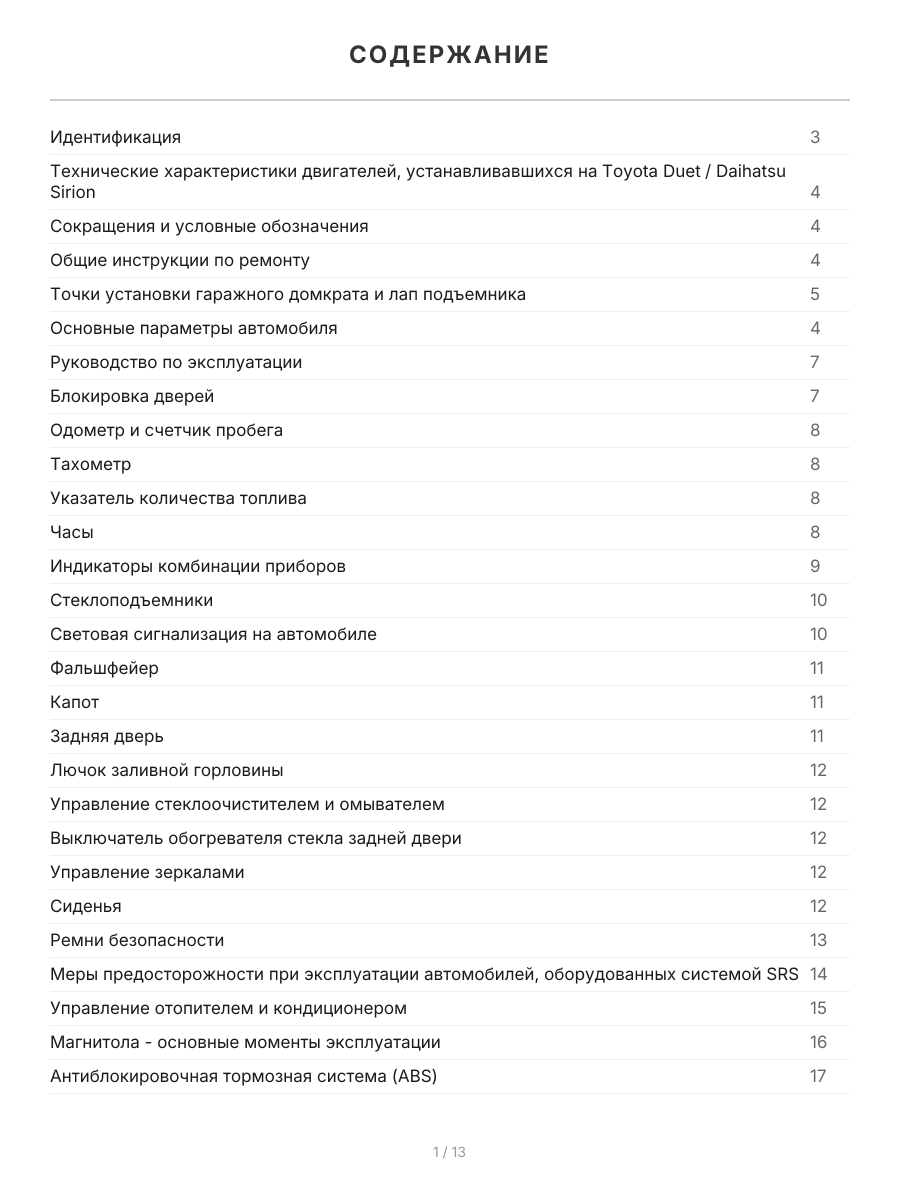

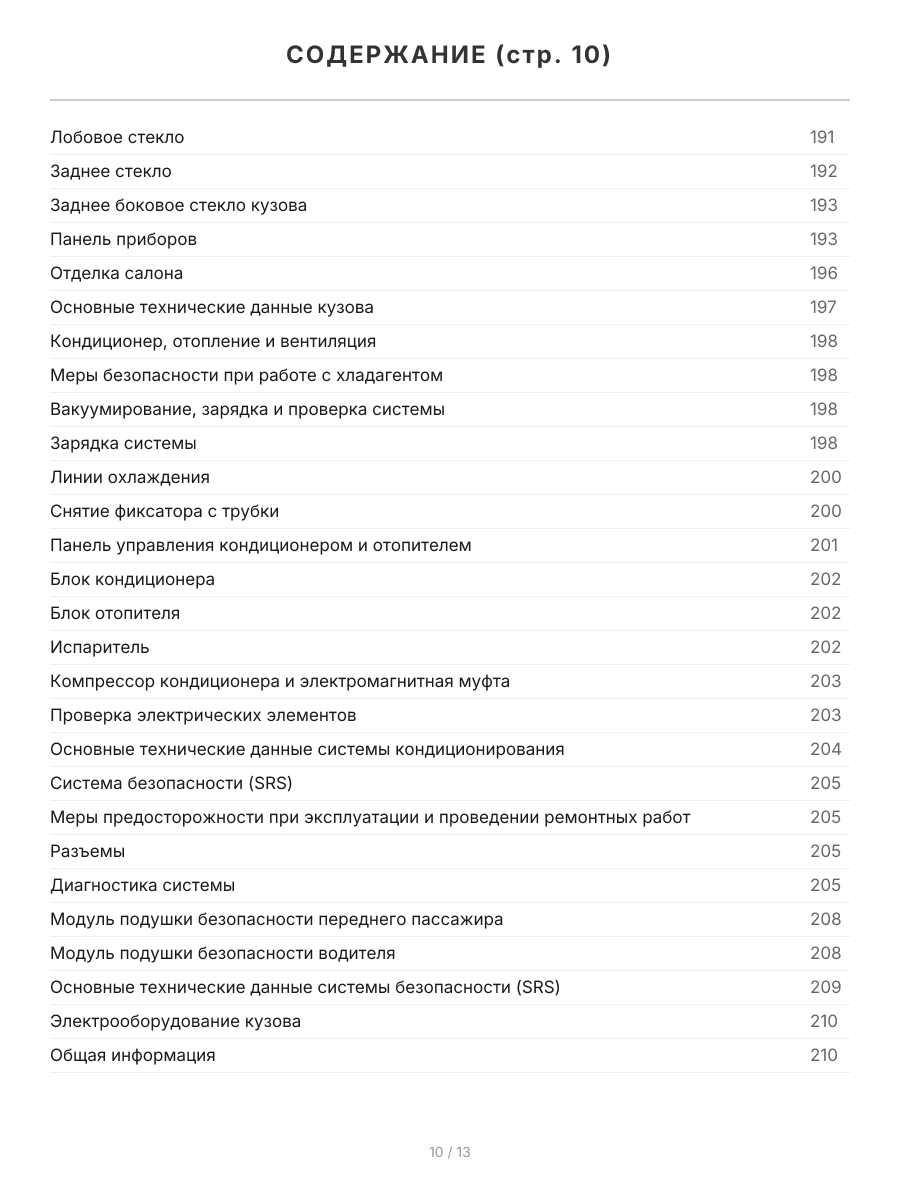

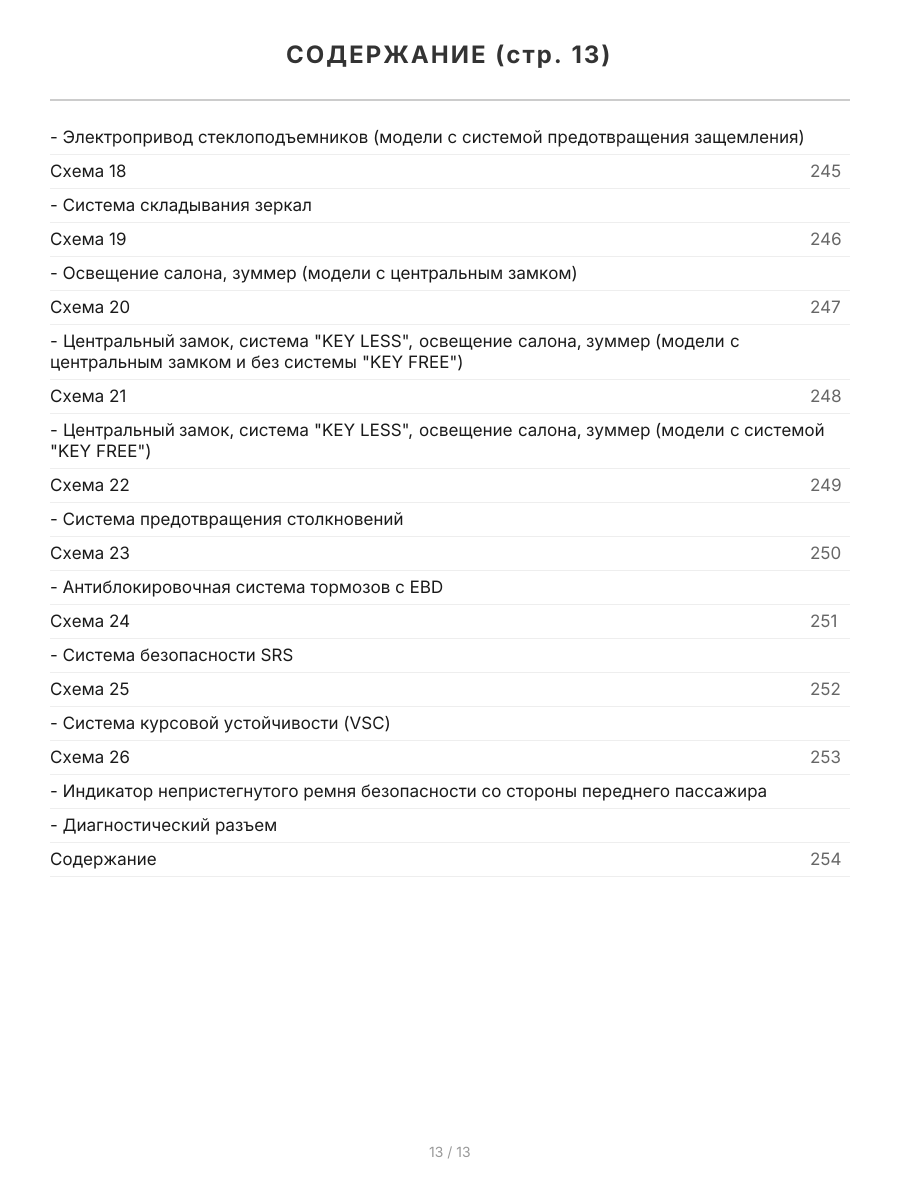

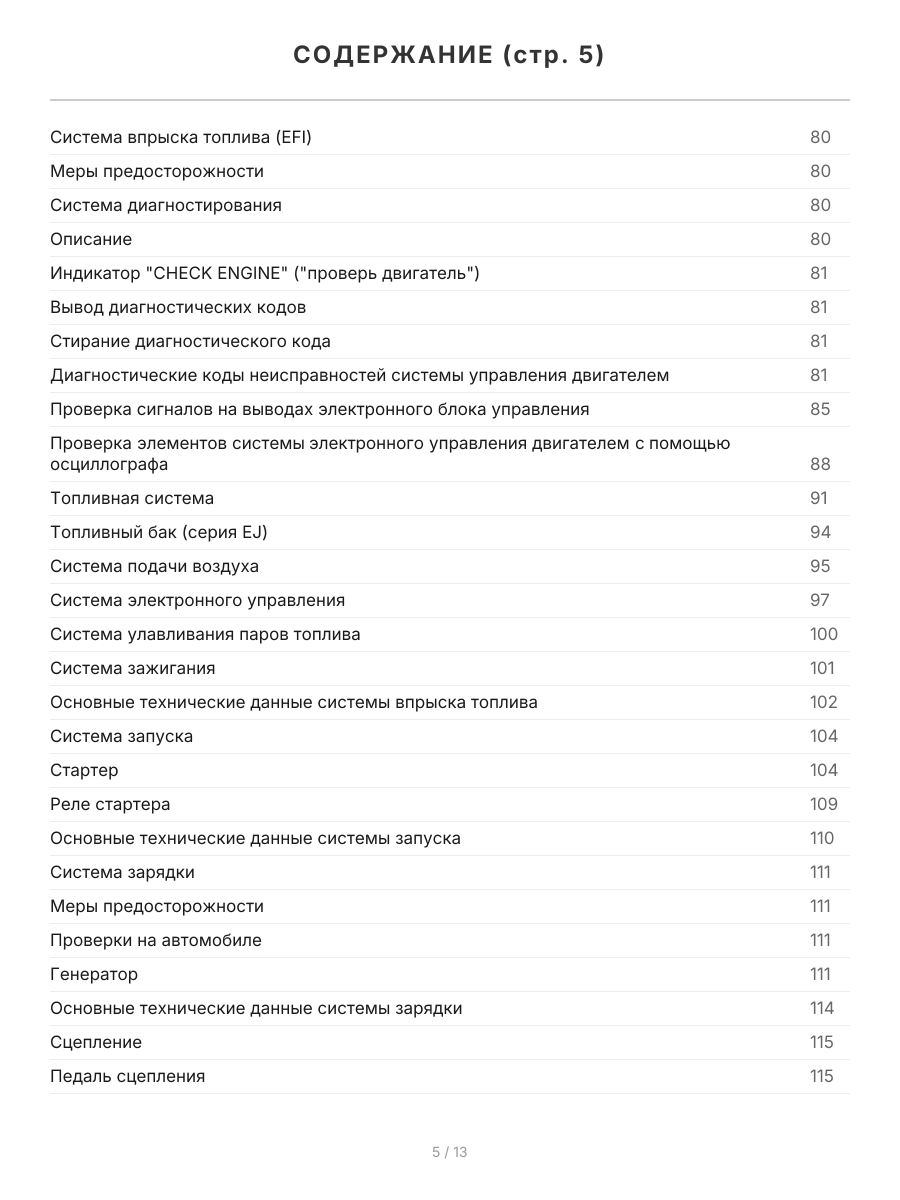

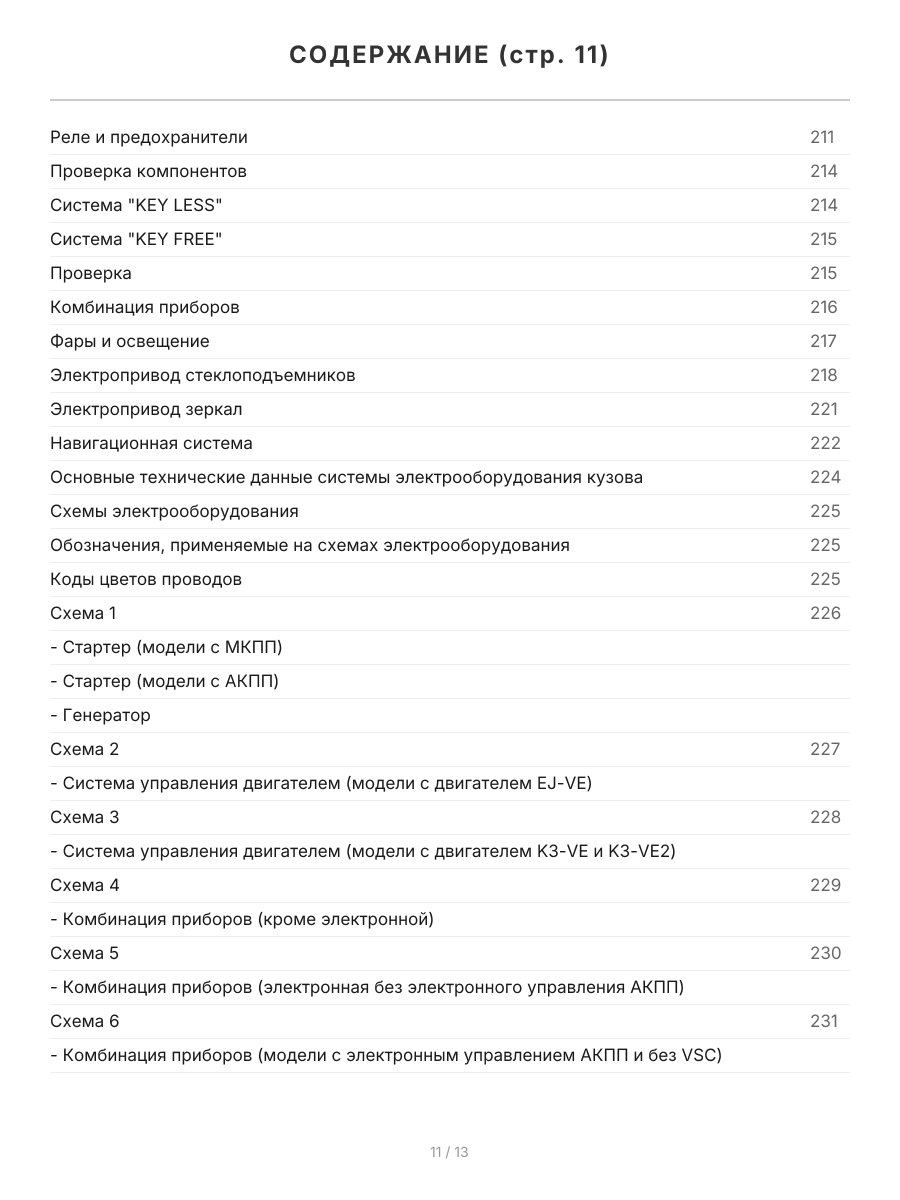

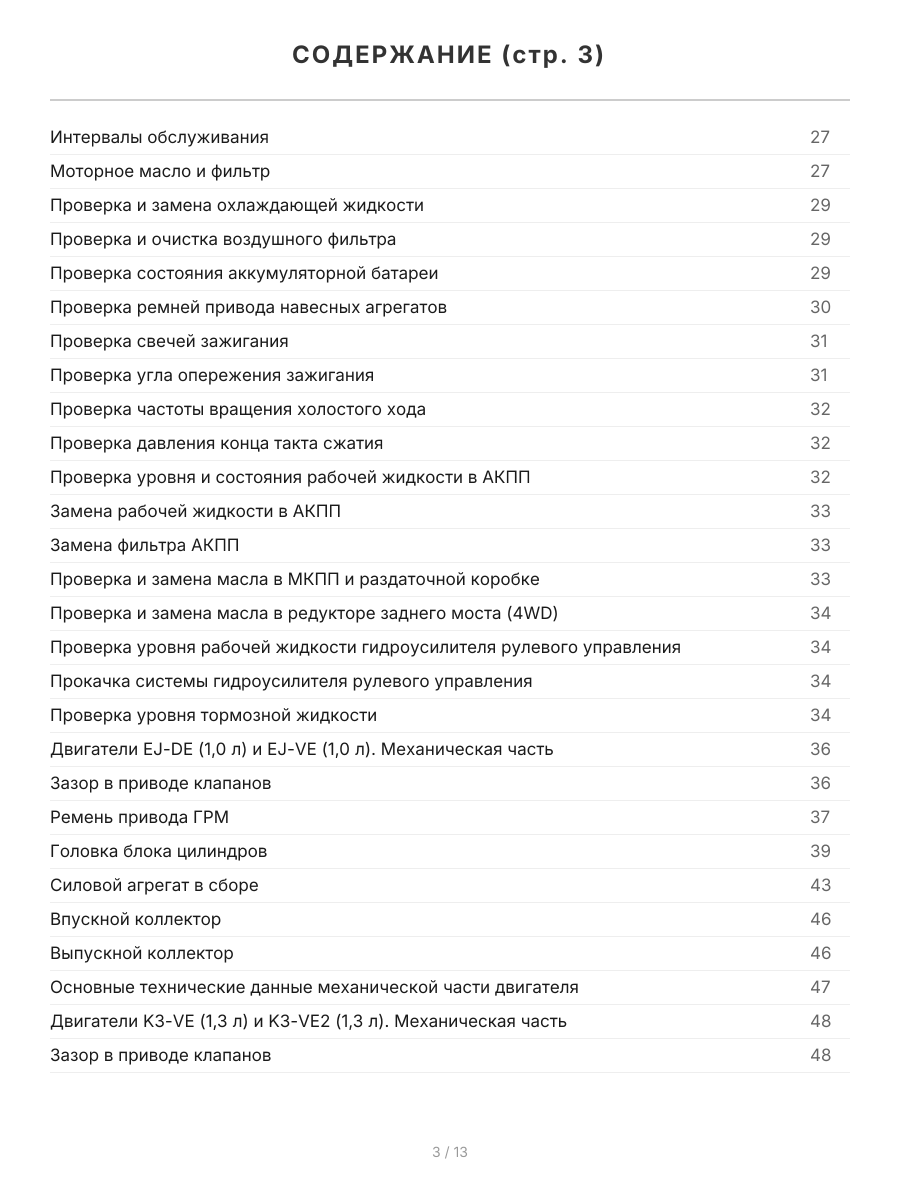

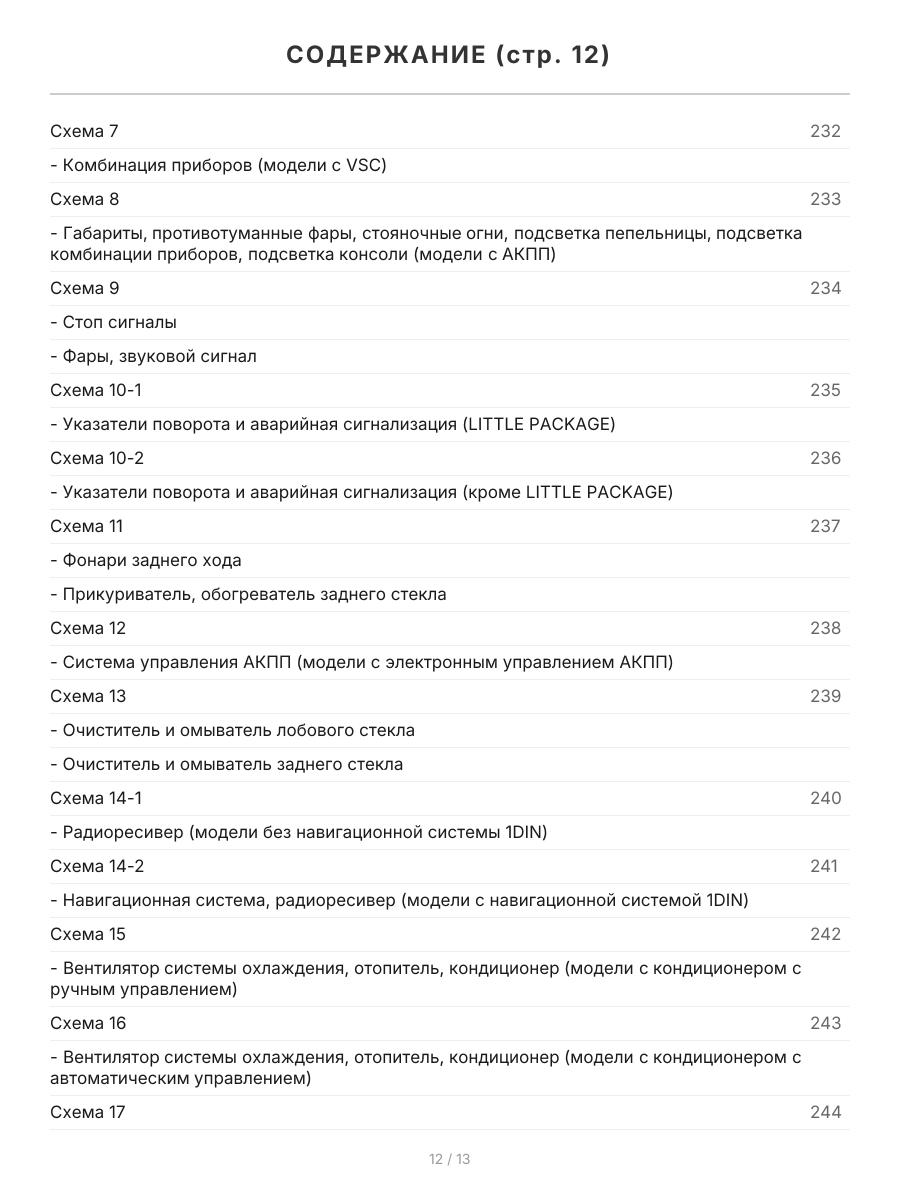

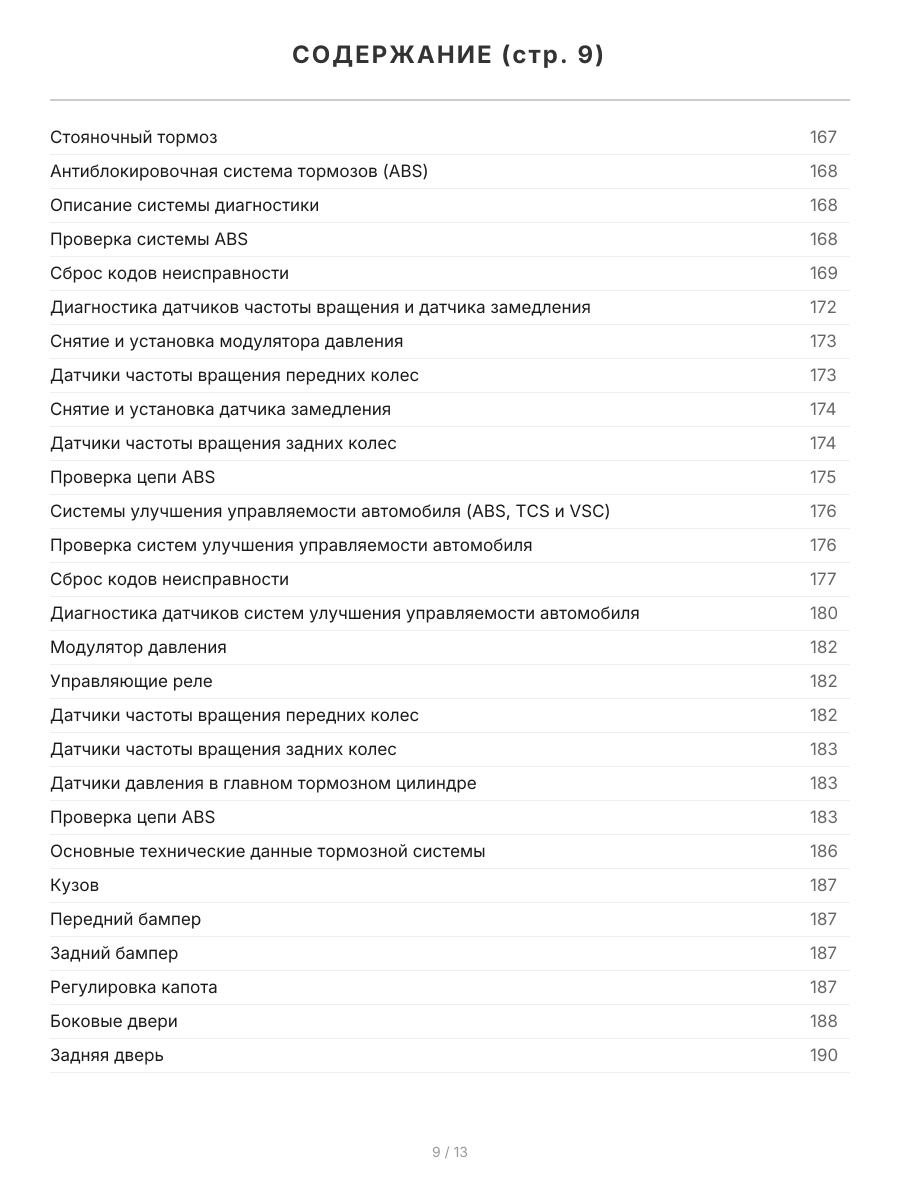

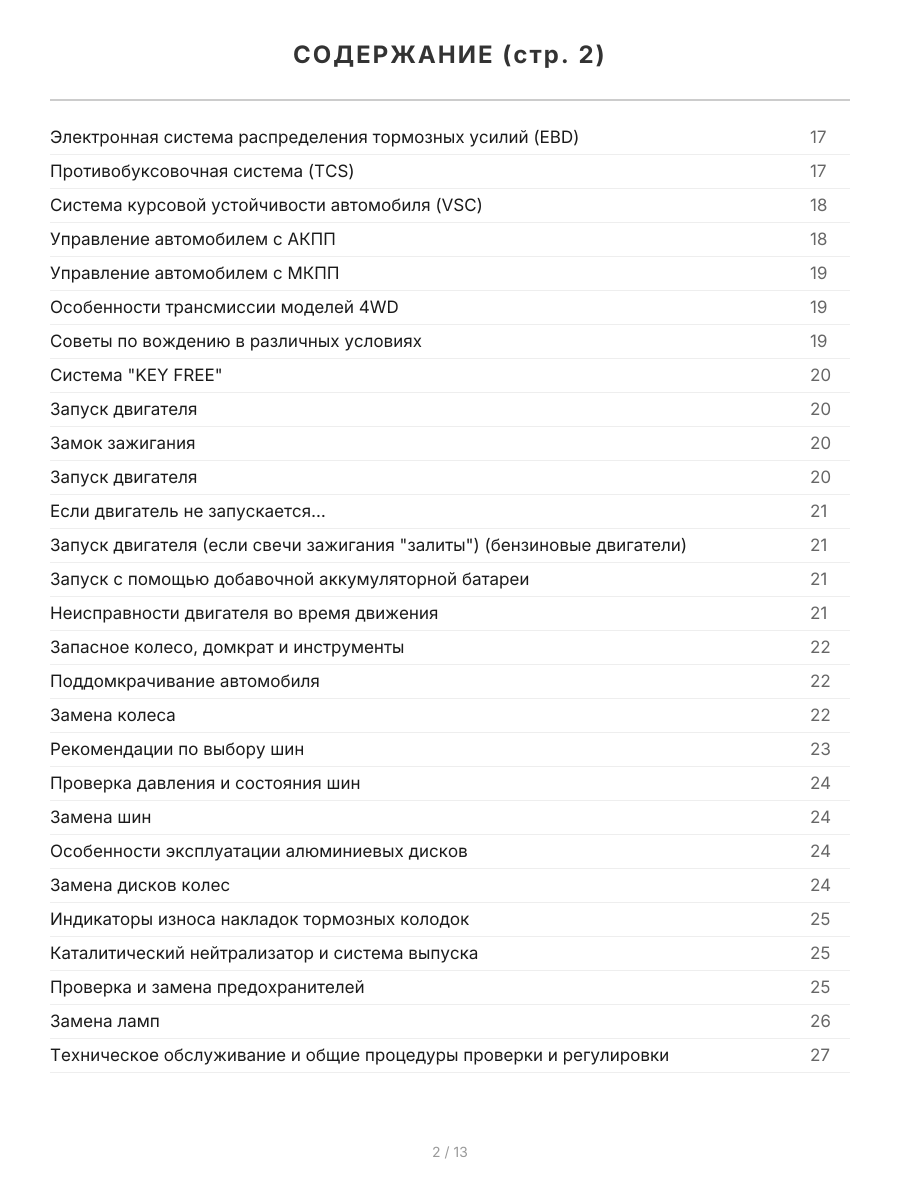

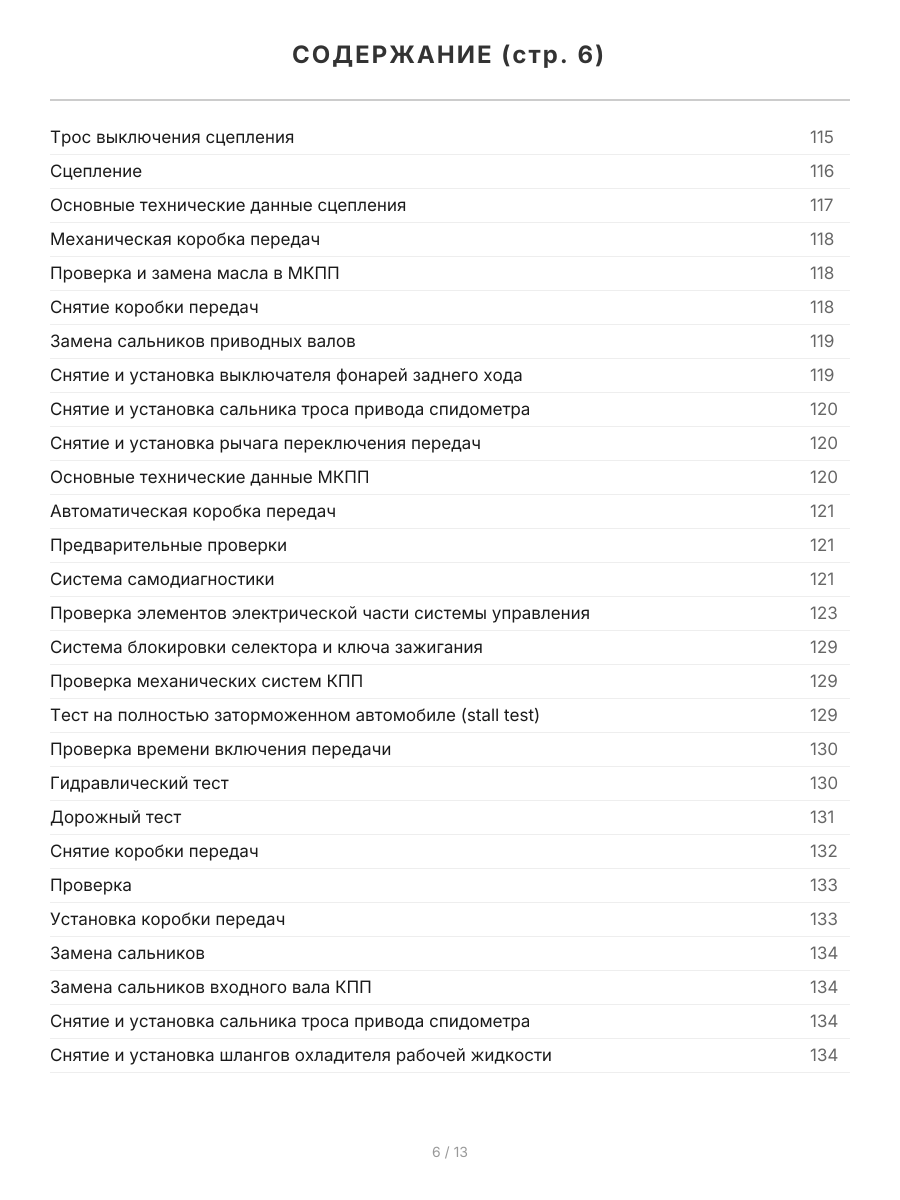

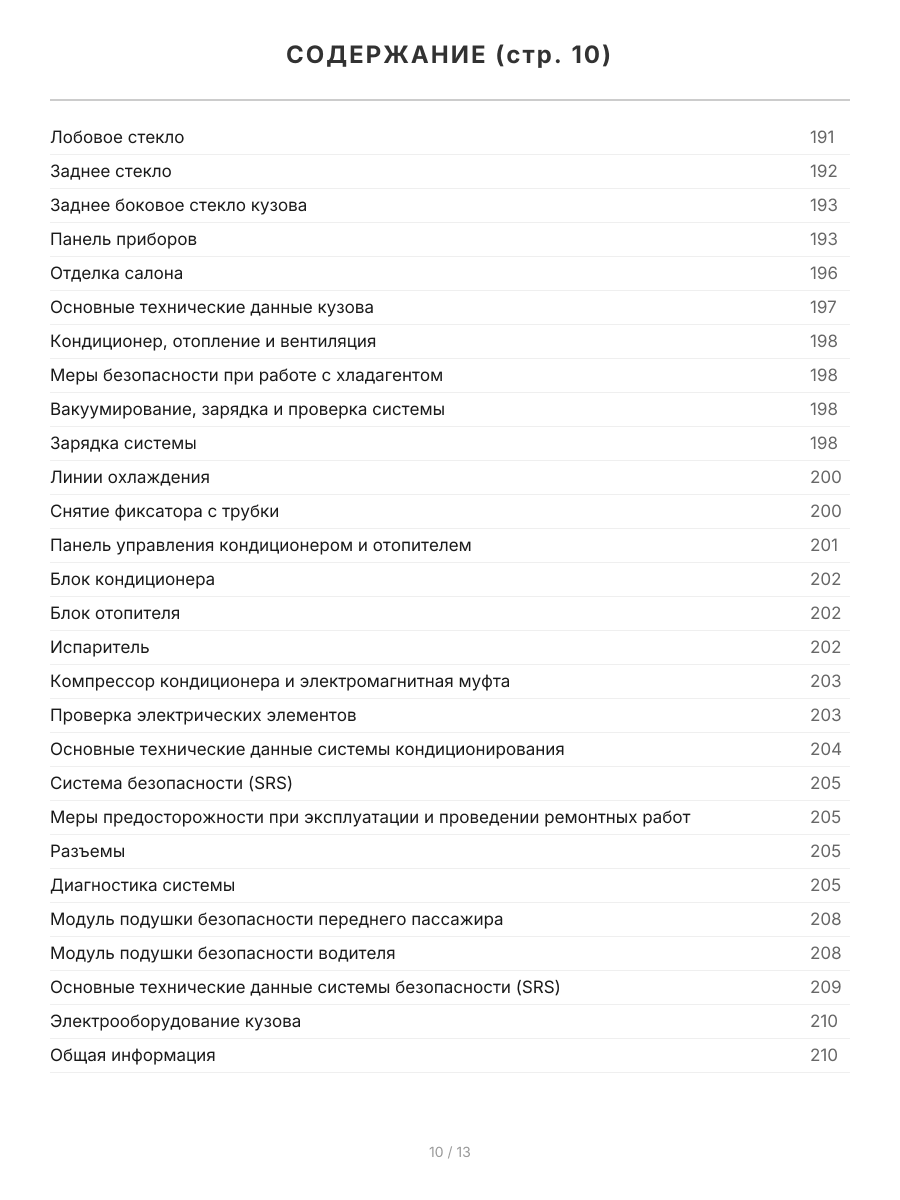

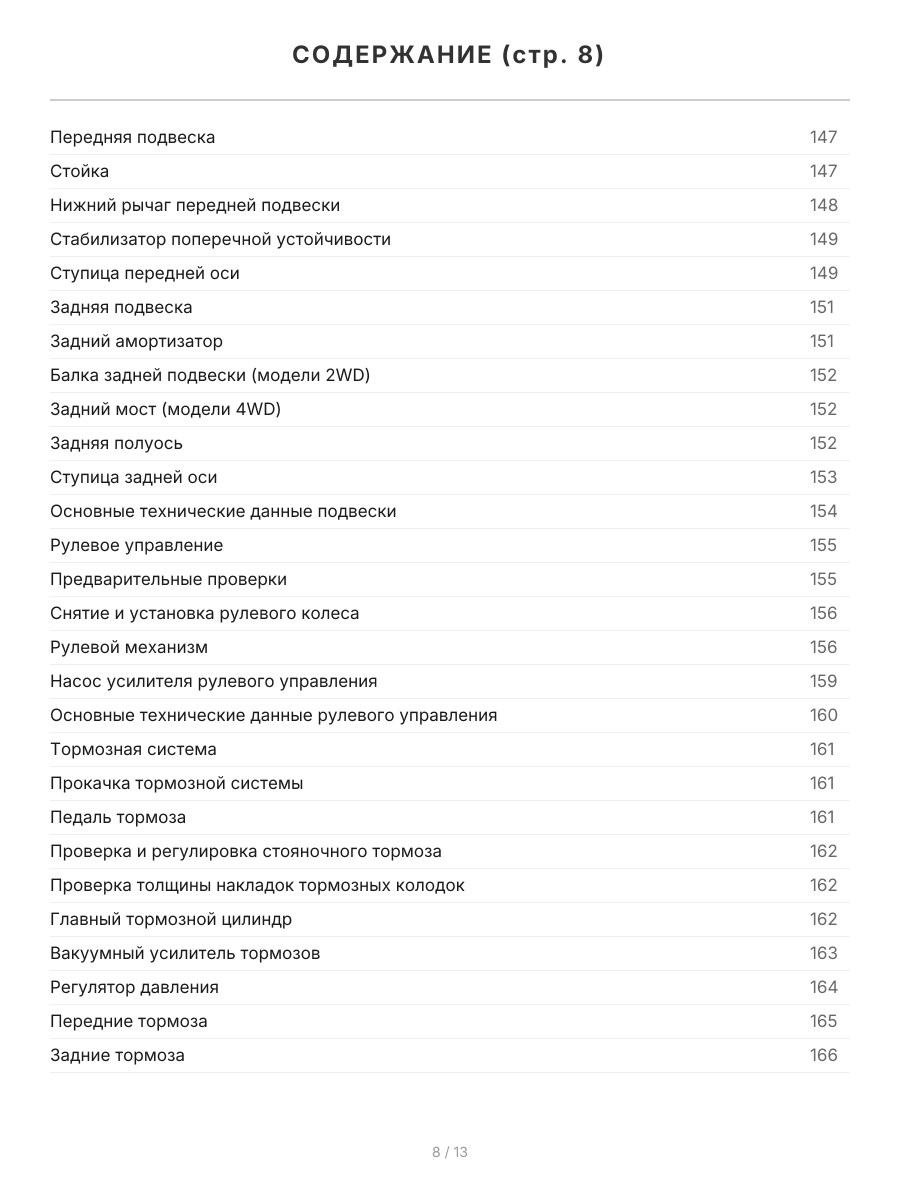

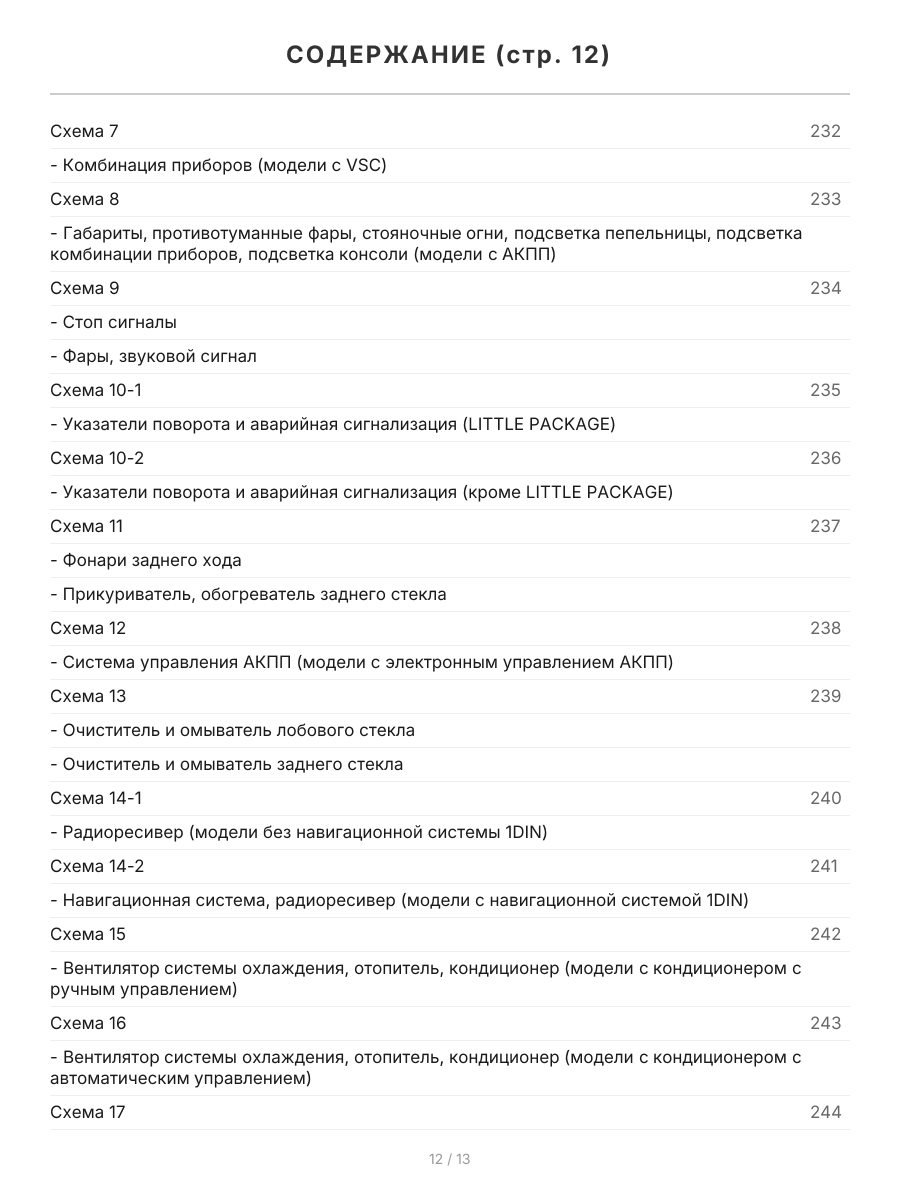

Оглавление
Скрыть оглавление
Идентификация 3
Технические характеристики двигателей, устанавливавшихся на Toyota Duet / Daihatsu Sirion 4
Сокращения и условные обозначения 4
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 5
Основные параметры автомобиля 4
Руководство по эксплуатации 7
Блокировка дверей 7

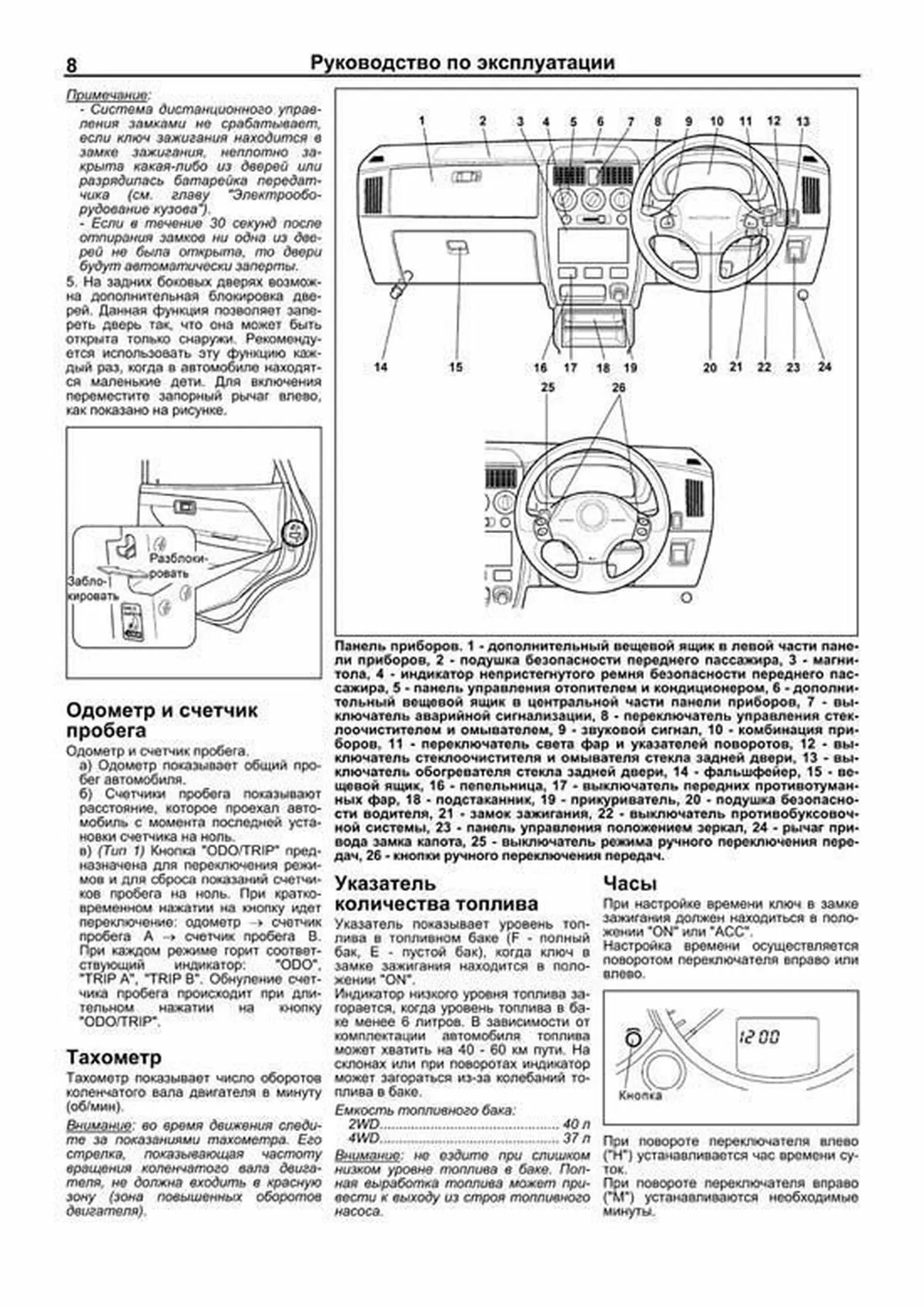

Одометр и счетчик пробега 8
Тахометр 8
Указатель количества топлива 8
Часы 8
Индикаторы комбинации приборов 9
Стеклоподъемники 10
Световая сигнализация на автомобиле 10
Фальшфейер 11
Капот 11
Задняя дверь 11
Лючок заливной горловины 12
Управление стеклоочистителем и омывателем 12
Выключатель обогревателя стекла задней двери 12
Управление зеркалами 12
Сиденья 12
Ремни безопасности 13
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 14
Управление отопителем и кондиционером 15
Магнитола - основные моменты эксплуатации 16
Антиблокировочная тормозная система (ABS) 17
Электронная система распределения тормозных усилий (EBD) 17
Противобуксовочная система (TCS) 17
Система курсовой устойчивости автомобиля (VSC) 18
Управление автомобилем с АКПП 18
Управление автомобилем с МКПП 19
Особенности трансмиссии моделей 4WD 19
Советы по вождению в различных условиях 19
Система "KEY FREE" 20
Запуск двигателя 20
Замок зажигания 20
Запуск двигателя 20
Если двигатель не запускается 21
Запуск двигателя (если свечи зажигания "залиты") (бензиновые двигатели) 21
Запуск с помощью добавочной аккумуляторной батареи 21
Неисправности двигателя во время движения 21
Запасное колесо, домкрат и инструменты 22
Поддомкрачивание автомобиля 22
Замена колеса 22
Рекомендации по выбору шин 23
Проверка давления и состояния шин 24
Замена шин 24
Особенности эксплуатации алюминиевых дисков 24
Замена дисков колес 24
Индикаторы износа накладок тормозных колодок 25
Каталитический нейтрализатор и система выпуска 25
Проверка и замена предохранителей 25
Замена ламп 26

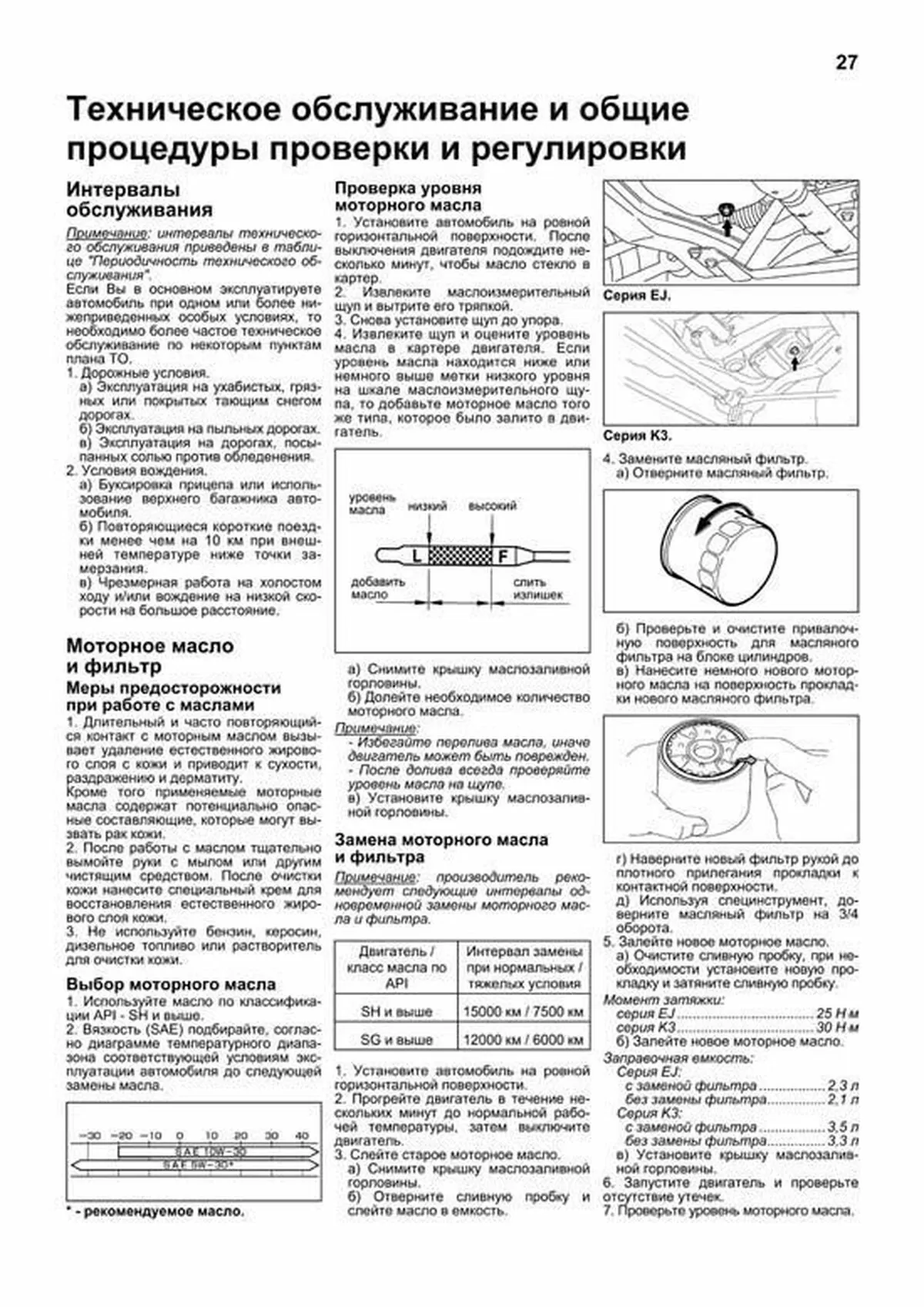

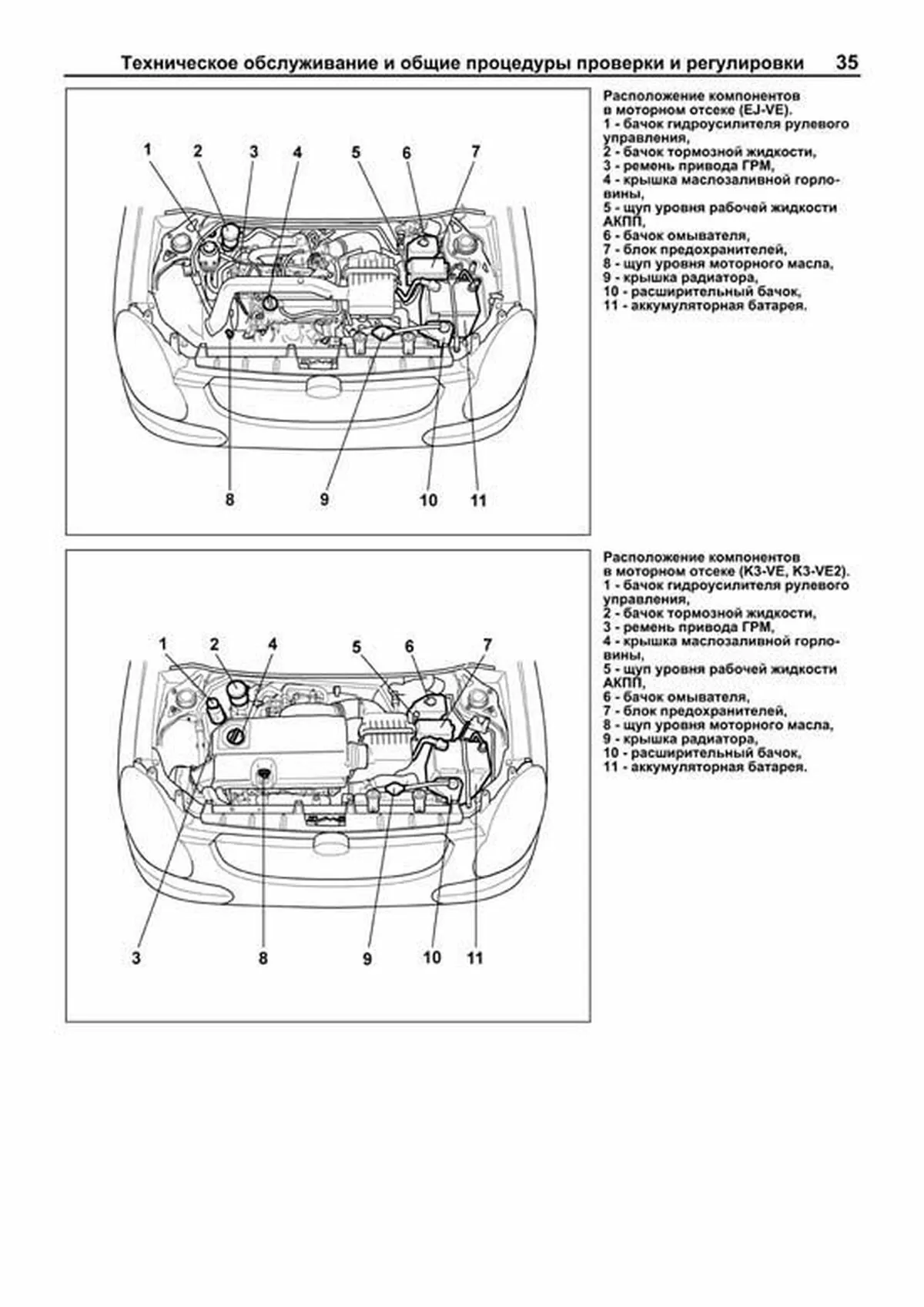

Техническое обслуживание и общие процедуры проверки и регулировки 27
Интервалы обслуживания 27
Моторное масло и фильтр 27
Проверка и замена охлаждающей жидкости 29
Проверка и очистка воздушного фильтра 29
Проверка состояния аккумуляторной батареи 29
Проверка ремней привода навесных агрегатов 30
Проверка свечей зажигания 31
Проверка угла опережения зажигания 31
Проверка частоты вращения холостого хода 32
Проверка давления конца такта сжатия 32
Проверка уровня и состояния рабочей жидкости в АКПП 32
Замена рабочей жидкости в АКПП 33
Замена фильтра АКПП 33
Проверка и замена масла в МКПП и раздаточной коробке 33
Проверка и замена масла в редукторе заднего моста (4WD) 34
Проверка уровня рабочей жидкости гидроусилителя рулевого управления 34
Прокачка системы гидроусилителя рулевого управления 34
Проверка уровня тормозной жидкости 34
Двигатели EJ-DE (1,0 л) и EJ-VE (1,0 л) Механическая часть 36
Зазор в приводе клапанов 36
Ремень привода ГРМ 37
Головка блока цилиндров 39
Силовой агрегат в сборе 43
Впускной коллектор 46
Выпускной коллектор 46
Основные технические данные механической части двигателя 47
Двигатели K3-VE (1,3 л) и K3-VE2 (1,3 л) Механическая часть 48
Зазор в приводе клапанов 48
Цепь привода ГРМ 48
Головка блока цилиндров 50
Распределительные валы 51
Силовой агрегат 53
Воздушный фильтр 55
Впускной коллектор 55
Выпускной коллектор 56
Основные технические данные механической части двигателя 57
Двигатель - общие процедуры ремонта 58
Головка блока цилиндров 58
Блок цилиндров 63
Система охлаждения 72
Проверка и замена охлаждающей жидкости 72
Насос охлаждающей жидкости (серия K3) 72
Насос охлаждающей жидкости (серия EJ) 72
Проверка 72
Термостат 72
Радиатор 73
Электровентилятор (серия K3) 73
Основные технические данные системы охлаждения 74
Система смазки 75
Моторное масло и фильтр 75
Проверка давления масла 75
Масляный насос (серия K3) 75
Масляный насос (серия EJ) 76
Масляный поддон (серия K3) 78
Масляный поддон (серия EJ) 79
Основные технические данные системы смазки 79
Система впрыска топлива (EFI) 80
Меры предосторожности 80
Система диагностирования 80
Описание 80
Индикатор "CHECK ENGINE" ("проверь двигатель") 81
Вывод диагностических кодов 81
Стирание диагностического кода 81
Диагностические коды неисправностей системы управления двигателем 81
Проверка сигналов на выводах электронного блока управления 85
Проверка элементов системы электронного управления двигателем с помощью осциллографа 88
Топливная система 91
Топливный бак (серия EJ) 94
Система подачи воздуха 95
Система электронного управления 97
Система улавливания паров топлива 100
Система зажигания 101
Основные технические данные системы впрыска топлива 102
Система запуска 104
Стартер 104
Реле стартера 109
Основные технические данные системы запуска 110
Система зарядки 111
Меры предосторожности 111
Проверки на автомобиле 111
Генератор 111
Основные технические данные системы зарядки 114
Сцепление 115
Педаль сцепления 115
Трос выключения сцепления 115
Сцепление 116
Основные технические данные сцепления 117
Механическая коробка передач 118
Проверка и замена масла в МКПП 118
Снятие коробки передач 118
Замена сальников приводных валов 119
Снятие и установка выключателя фонарей заднего хода 119
Снятие и установка сальника троса привода спидометра 120
Снятие и установка рычага переключения передач 120
Основные технические данные МКПП 120
Автоматическая коробка передач 121
Предварительные проверки 121
Система самодиагностики 121
Проверка элементов электрической части системы управления 123
Система блокировки селектора и ключа зажигания 129
Проверка механических систем КПП 129
Тест на полностью заторможенном автомобиле (stall test) 129
Проверка времени включения передачи 130
Гидравлический тест 130
Дорожный тест 131
Снятие коробки передач 132
Проверка 133
Установка коробки передач 133
Замена сальников 134
Замена сальников входного вала КПП 134
Снятие и установка сальника троса привода спидометра 134
Снятие и установка шлангов охладителя рабочей жидкости 134
Замена фильтра рабочей жидкости 135
Снятие и установка скоростного регулятора 136
Трос блокировки селектора 136
Выключатель запрещения запуска двигателя 137
Основные технические данные АКПП 138
Раздаточная коробка 139
Снятие 139
Установка 139
Карданный вал 140
Снятие и установка 140
Проверка 140
Редуктор заднего моста 141
Измерение предварительного натяга подшипника 141
Замена переднего сальника 141
Проверка и замена масла 142
Основные технические данные редуктора заднего моста 142
Приводные валы 143
Снятие 143
Установка 143
Разборка (2WD модели с МКПП и 4WD) 143
Проверка (2WD модели с МКПП и 4WD) 143
Сборка 144
Разборка (2WD модели с АКПП) 145
Сборка (2WD модели с АКПП) 145
Основные технические данные приводных валов 145
Подвеска 146
Предварительная проверка 146
Проверка и регулировка углов установки передних колес 146
Передняя подвеска 147
Cтойка 147
Нижний рычаг передней подвески 148
Стабилизатор поперечной устойчивости 149
Ступица передней оси 149
Задняя подвеска 151
Задний амортизатор 151
Балка задней подвески (модели 2WD) 152
Задний мост (модели 4WD) 152
Задняя полуось 152
Ступица задней оси 153
Основные технические данные подвески 154
Рулевое управление 155
Предварительные проверки 155
Снятие и установка рулевого колеса 156
Рулевой механизм 156
Насос усилителя рулевого управления 159
Основные технические данные рулевого управления 160
Тормозная система 161
Прокачка тормозной системы 161
Педаль тормоза 161
Проверка и регулировка стояночного тормоза 162
Проверка толщины накладок тормозных колодок 162
Главный тормозной цилиндр 162
Вакуумный усилитель тормозов 163
Регулятор давления 164
Передние тормоза 165
Задние тормоза 166
Стояночный тормоз 167
Антиблокировочная система тормозов (ABS) 168
Описание системы диагностики 168
Проверка системы ABS 168
Сброс кодов неисправности 169
Диагностика датчиков частоты вращения и датчика замедления 172
Снятие и установка модулятора давления 173
Датчики частоты вращения передних колес 173
Снятие и установка датчика замедления 174
Датчики частоты вращения задних колес 174
Проверка цепи ABS 175

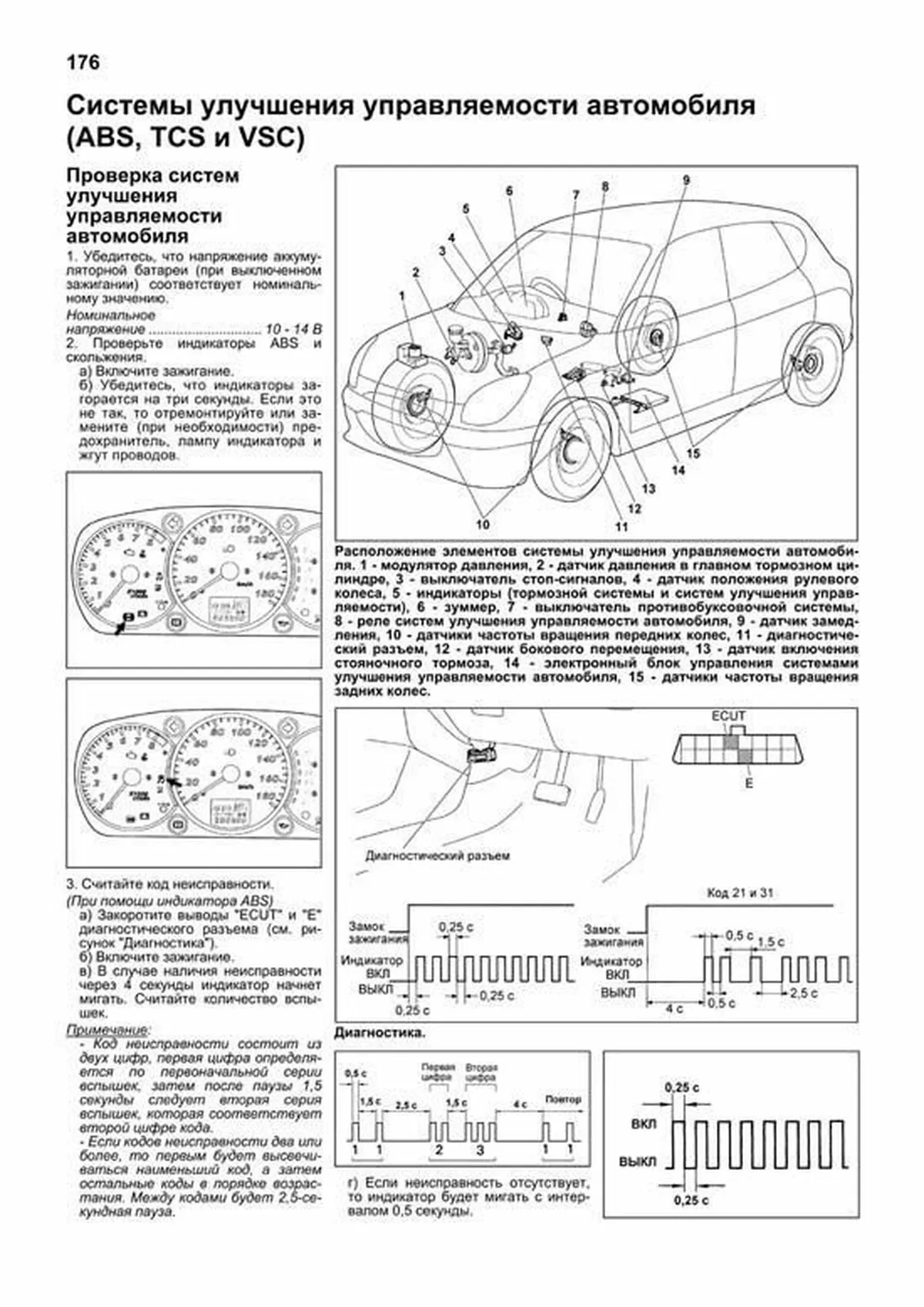

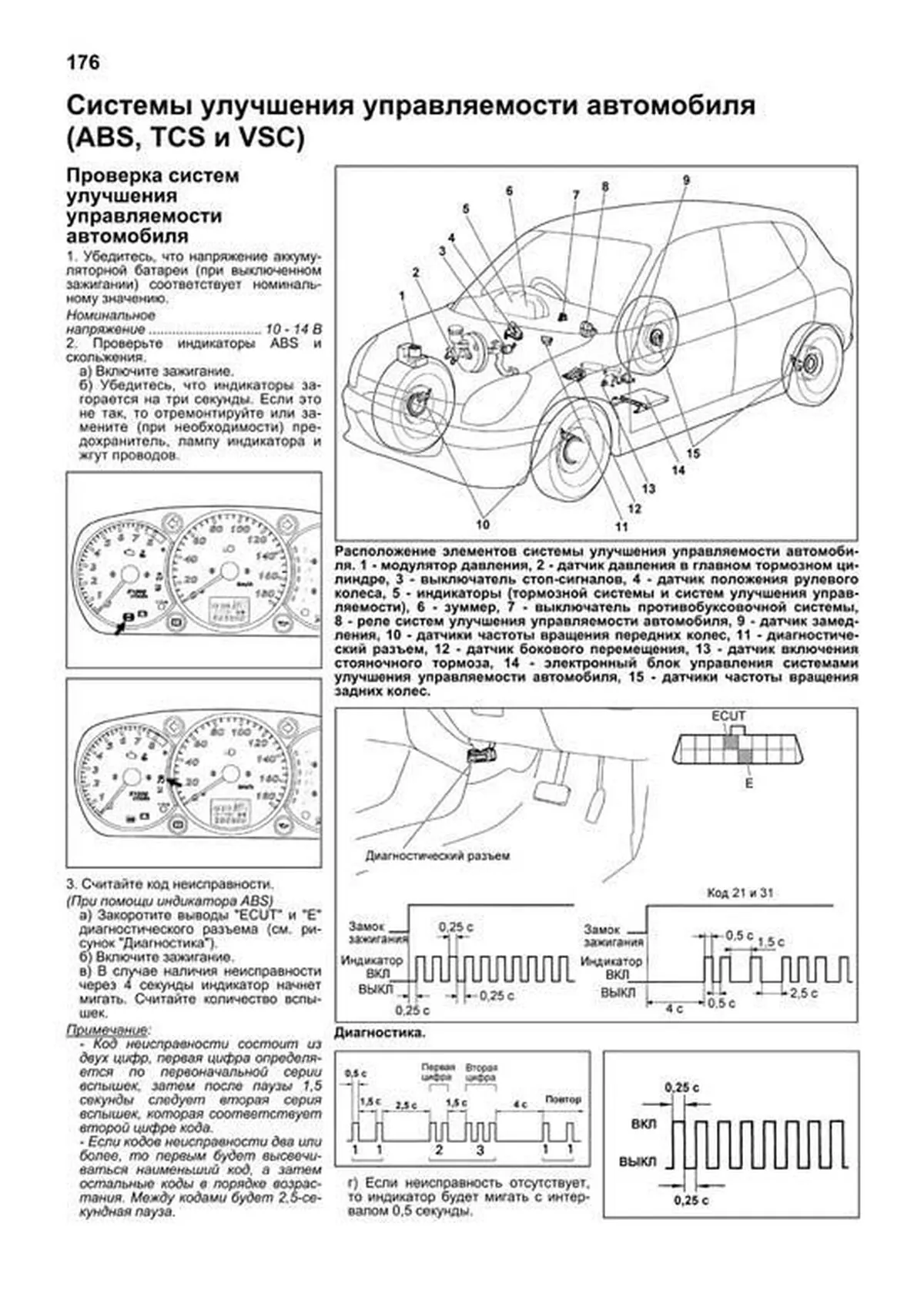

Системы улучшения управляемости автомобиля (ABS, TCS и VSC) 176
Проверка систем улучшения управляемости автомобиля 176
Сброс кодов неисправности 177
Диагностика датчиков систем улучшения управляемости автомобиля 180
Модулятор давления 182
Управляющие реле 182
Датчики частоты вращения передних колес 182
Датчики частоты вращения задних колес 183
Датчики давления в главном тормозном цилиндре 183
Проверка цепи ABS 183
Основные технические данные тормозной системы 186
Кузов 187
Передний бампер 187
Задний бампер 187
Регулировка капота 187
Боковые двери 188
Задняя дверь 190
Лобовое стекло 191
Заднее стекло 192
Заднее боковое стекло кузова 193
Панель приборов 193
Отделка салона 196
Основные технические данные кузова 197
Кондиционер, отопление и вентиляция 198
Меры безопасности при работе с хладагентом 198
Вакуумирование, зарядка и проверка системы 198
Зарядка системы 198
Линии охлаждения 200
Снятие фиксатора с трубки 200
Панель управления кондиционером и отопителем 201
Блок кондиционера 202
Блок отопителя 202
Испаритель 202
Компрессор кондиционера и электромагнитная муфта 203
Проверка электрических элементов 203
Основные технические данные системы кондиционирования 204
Система безопасности (SRS) 205
Меры предосторожности при эксплуатации и проведении ремонтных работ 205
Разъемы 205
Диагностика системы 205
Модуль подушки безопасности переднего пассажира 208
Модуль подушки безопасности водителя 208
Основные технические данные системы безопасности (SRS) 209
Электрооборудование кузова 210
Общая информация 210
Реле и предохранители 211
Проверка компонентов 214
Система "KEY LESS" 214
Система "KEY FREE" 215
Проверка 215
Комбинация приборов 216
Фары и освещение 217
Электропривод стеклоподъемников 218
Электропривод зеркал 221
Навигационная система 222
Основные технические данные системы электрооборудования кузова 224
Схемы электрооборудования 225
Обозначения, применяемые на схемах электрооборудования 225
Коды цветов проводов 225
Схема 1 226
- Стартер (модели с МКПП)
- Стартер (модели с АКПП)
- Генератор
Схема 2 227
- Система управления двигателем (модели с двигателем EJ-VE)
Схема 3 228
- Система управления двигателем (модели с двигателем K3-VE и K3-VE2)
Схема 4 229
- Комбинация приборов (кроме электронной)
Схема 5 230
- Комбинация приборов (электронная без электронного управления АКПП)
Схема 6 231
- Комбинация приборов (модели с электронным управлением АКПП и без VSC)
Схема 7 232
- Комбинация приборов (модели с VSC)
Схема 8 233
- Габариты, противотуманные фары, стояночные огни, подсветка пепельницы, подсветка комбинации приборов, подсветка консоли (модели с АКПП)
Схема 9 234
- Стоп сигналы
- Фары, звуковой сигнал
Схема 10-1 235
- Указатели поворота и аварийная сигнализация (LITTLE PACKAGE)
Схема 10-2 236
- Указатели поворота и аварийная сигнализация (кроме LITTLE PACKAGE)
Схема 11 237
- Фонари заднего хода
- Прикуриватель, обогреватель заднего стекла
Схема 12 238
- Система управления АКПП (модели с электронным управлением АКПП)
Схема 13 239
- Очиститель и омыватель лобового стекла
- Очиститель и омыватель заднего стекла
Схема 14-1 240
- Радиоресивер (модели без навигационной системы 1DIN)
Схема 14-2 241
- Навигационная система, радиоресивер (модели с навигационной системой 1DIN)
Схема 15 242
- Вентилятор системы охлаждения, отопитель, кондиционер (модели с кондиционером с ручным управлением)
Схема 16 243
- Вентилятор системы охлаждения, отопитель, кондиционер (модели с кондиционером с автоматическим управлением)
Схема 17 244
- Электропривод стеклоподъемников (модели с системой предотвращения защемления)
Схема 18 245
- Система складывания зеркал
Схема 19 246
- Освещение салона, зуммер (модели с центральным замком)
Схема 20 247
- Центральный замок, система "KEY LESS", освещение салона, зуммер (модели с центральным замком и без системы "KEY FREE")
Схема 21 248
- Центральный замок, система "KEY LESS", освещение салона, зуммер (модели с системой "KEY FREE")
Схема 22 249
- Система предотвращения столкновений
Схема 23 250
- Антиблокировочная система тормозов с EBD
Схема 24 251
- Система безопасности SRS
Схема 25 252
- Система курсовой устойчивости (VSC)
Схема 26 253
- Индикатор непристегнутого ремня безопасности со стороны переднего пассажира
- Диагностический разъем
254
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела "Руководство по эксплуатации":
Примечание: Система дистанционного управления замками не срабатывает, если ключ зажигания находится в замке зажигания, неплотно закрыта какая-либо из дверей или разрядилась батарейка передатчика (см главу "Электрооборудование кузова") Если в течение 30 секунд после отпирания замков ни одна из дверей не была открыта, то двери будут автоматически заперты 5 На задних боковых дверях возможна дополнительная блокировка дверей Данная функция позволяет запереть дверь так, что она может быть открыта только снаружи Рекомендуется использовать эту функцию каждый раз, когда в автомобиле находятся маленькие дети Для включения переместите запорный рычаг влево, как показано на рисунке Одометр и счетчик пробега Одометр и счетчик пробега а) Одометр показывает общий пробег автомобиля б) Счетчики пробега показывают расстояние, которое проехал автомобиль с момента последней установки счетчика на ноль в) (Тип 1) Кнопка "ODO/TRIP" предназначена для переключения режимов и для сброса показаний счетчиков пробега на ноль При кратковременном нажатии на кнопку идет переключение: одометр > счетчик пробега А > счетчик пробега В При каждом режиме горит соответствующий индикатор: "ODO", "TRIP A", "TRIP B" Обнуление счетчика пробега происходит при длительном нажатии на кнопку "ODO/TRIP" Тахометр Тахометр показывает число оборотов коленчатого вала двигателя в минуту (об/мин) Внимание: во время движения следите за показаниями тахометра Его стрелка, показывающая частоту вращения коленчатого вала двигателя, не должна входить в красную зону (зона повышенных оборотов двигателя) Указатель количества топлива Указатель показывает уровень топлива в топливном баке (F полный бак, E пустой бак), когда ключ в замке зажигания находится в положении "ON" Индикатор низкого уровня топлива загорается, когда уровень топлива в баке менее 6 литров В зависимости от комплектации автомобиля топлива может хватить на 40 60 км пути На склонах или при поворотах индикатор может загораться из-за колебаний топлива в баке Емкость топливного бака: 2WD 40 л 4WD 37 л Внимание: не ездите при слишком низком уровне топлива в баке Полная выработка топлива может привести к выходу из строя топливного насоса Часы При настройке времени ключ в замке зажигания должен находиться в положении "ON" или "ACC" Настройка времени осуществляется поворотом переключателя вправо или влево При повороте переключателя влево ("Н") устанавливается час времени суток При повороте переключателя вправо ("М") устанавливаются необходимые минуты Панель приборов 1 дополнительный вещевой ящик в левой части панели приборов, 2 подушка безопасности переднего пассажира, 3 магнитола, 4 индикатор непристегнутого ремня безопасности переднего пассажира, 5 панель управления отопителем и кондиционером, 6 дополнительный вещевой ящик в центральной части панели приборов, 7 выключатель аварийной сигнализации, 8 переключатель управления стеклоочистителем и омывателем, 9 звуковой сигнал, 10 комбинация приборов, 11 переключатель света фар и указателей поворотов, 12 выключатель стеклоочистителя и омывателя стекла задней двери, 13 выключатель обогревателя стекла задней двери, 14 фальшфейер, 15 вещевой ящик, 16 пепельница, 17 выключатель передних противотуманных фар, 18 подстаканник, 19 прикуриватель, 20 подушка безопасности водителя, 21 замок зажигания, 22 выключатель противобуксовочной системы, 23 панель управления положением зеркал, 24 рычаг привода замка капота, 25 выключатель режима ручного переключения передач, 26 кнопки ручного переключения передач Пример текста из раздела "Техническое обслуживание и общиепроцедуры проверки и регулировки":
Интервалы обслуживания Примечание: интервалы технического обслуживания приведены в таблице "Периодичность технического обслуживания" Если Вы в основном эксплуатируете автомобиль при одном или более нижеприведенных особых условиях, то необходимо более частое техническое обслуживание по некоторым пунктам плана ТО 1 Дорожные условия а) Эксплуатация на ухабистых, грязных или покрытых тающим снегом дорогах б) Эксплуатация на пыльных дорогах в) Эксплуатация на дорогах, посыпанных солью против обледенения 2 Условия вождения а) Буксировка прицепа или использование верхнего багажника автомобиля б) Повторяющиеся короткие поездки менее чем на 10 км при внешней температуре ниже точки замерзания в) Чрезмерная работа на холостом ходу и/или вождение на низкой скорости на большое расстояние Моторное масло и фильтр Меры предосторожности при работе с маслами 1 Длительный и часто повторяющийся контакт с моторным маслом вызывает удаление естественного жирового слоя с кожи и приводит к сухости, раздражению и дерматиту Кроме того применяемые моторные масла содержат потенциально опасные составляющие, которые могут вызвать рак кожи 2 После работы с маслом тщательно вымойте руки с мылом или другим чистящим средством После очистки кожи нанесите специальный крем для восстановления естественного жирового слоя кожи 3 Не используйте бензин, керосин, дизельное топливо или растворитель для очистки кожи Выбор моторного масла 1 Используйте масло по классификации API SH и выше 2 Вязкость (SAE) подбирайте, согласно диаграмме температурного диапазона соответствующей условиям эксплуатации автомобиля до следующей замены масла * рекомендуемое масло Проверка уровня моторного масла 1 Установите автомобиль на ровной горизонтальной поверхности После выключения двигателя подождите несколько минут, чтобы масло стекло в картер 2 Извлеките маслоизмерительный щуп и вытрите его тряпкой 3 Снова установите щуп до упора 4 Извлеките щуп и оцените уровень масла в картере двигателя Если уровень масла находится ниже или немного выше метки низкого уровня на шкале маслоизмерительного щупа, то добавьте моторное масло того же типа, которое было залито в двигатель а) Снимите крышку маслозаливной горловины б) Долейте необходимое количество моторного масла Примечание: Избегайте перелива масла, иначе двигатель может быть поврежден После долива всегда проверяйте уровень масла на щупе в) Установите крышку маслозаливной горловины Замена моторного масла и фильтра Примечание: производитель рекомендует следующие интервалы одновременной замены моторного масла и фильтра Двигатель / класс масла по API Интервал замены при нормальных / тяжелых условия SH и выше 15000 км / 7500 км SG и выше 12000 км / 6000 км 1 Установите автомобиль на ровной горизонтальной поверхности 2 Прогрейте двигатель в течение нескольких минут до нормальной рабочей температуры, затем выключите двигатель 3 Слейте старое моторное масло а) Снимите крышку маслозаливной горловины б) Отверните сливную пробку и слейте масло в емкость Серия EJ Серия K3 4 Замените масляный фильтр а) Отверните масляный фильтр б) Проверьте и очистите привалочную поверхность для масляного фильтра на блоке цилиндров в) Нанесите немного нового моторного масла на поверхность прокладки нового масляного фильтра г) Наверните новый фильтр рукой до плотного прилегания прокладки к контактной поверхности д) Используя специнструмент, доверните масляный фильтр на 3/4 оборота 5 Залейте новое моторное масло а) Очистите сливную пробку, при необходимости установите новую прокладку и затяните сливную пробку Момент затяжки: серия EJ 25 Н ?м серия K3 30 Н ?м б) Залейте новое моторное масло Заправочная емкость: Серия EJ: с заменой фильтра 2,3 л без замены фильтра2,1 л Серия K3: с заменой фильтра 3,5 л без замены фильтра3,3 л в) Установите крышку маслозаливной горловины 6 Запустите двигатель и проверьте отсутствие утечек 7 Проверьте уровень моторного масла Пример текста из раздела "Системы улучшения управляемости автомобиля(ABS, TCS и VSC)":
Проверка систем улучшения управляемости автомобиля 1 Убедитесь, что напряжение аккумуляторной батареи (при выключенном зажигании) соответствует номинальному значению Номинальное напряжение 10 14 В 2 Проверьте индикаторы ABS и скольжения а) Включите зажигание б) Убедитесь, что индикаторы загорается на три секунды Если это не так, то отремонтируйте или замените (при необходимости) предохранитель, лампу индикатора и жгут проводов 3 Считайте код неисправности (При помощи индикатора ABS) а) Закоротите выводы "ECUT" и "E" диагностического разъема (см рисунок "Диагностика") б) Включите зажигание в) В случае наличия неисправности через 4 секунды индикатор начнет мигать Считайте количество вспышек Примечание: Код неисправности состоит из двух цифр, первая цифра определяется по первоначальной серии вспышек, затем после паузы 1,5 секунды следует вторая серия вспышек, которая соответствует второй цифре кода Если кодов неисправности два или более, то первым будет высвечиваться наименьший код, а затем остальные коды в порядке возрастания Между кодами будет 2,5-секундная пауза г) Если неисправность отсутствует, то индикатор будет мигать с интервалом 0,5 секунды Системы улучшения управляемости автомобиля (ABS, TCS и VSC) Расположение элементов системы улучшения управляемости автомобиля 1 модулятор давления, 2 датчик давления в главном тормозном цилиндре, 3 выключатель стоп-сигналов, 4 датчик положения рулевого колеса, 5 индикаторы (тормозной системы и систем улучшения управляемости), 6 зуммер, 7 выключатель противобуксовочной системы, 8 реле систем улучшения управляемости автомобиля, 9 датчик замедления, 10 датчики частоты вращения передних колес, 11 диагностический разъем, 12 датчик бокового перемещения, 13 датчик включения стояночного тормоза, 14 электронный блок управления системами улучшения управляемости автомобиля, 15 датчики частоты вращения задних колес Диагностика
