Книга: FIAT DOBLO дизель с 2000 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Автомастер
-24%
Книга: FIAT DOBLO (д) с 2000 г.в., рем., экспл., то | Автомастер
Артикул
7025350
ISBN
978-966-8520-16-7
Издательство
Автомастер
Кол-во страниц
205
Переплет
Твердый
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
Бензиновые двигатели
1.6
Дизельные двигатели
1.9
Этот коммерческий автомобиль смотрится настолько интересно и неординарно, что не хочется сравнивать его с обычными фургонами и минивэнами, он явно заслуживает большего. Не случайно именно эта немецкая модель авто с блеском выиграла главный приз престижного конкурса в Амстердаме (в 2005 году) и заняла первое место среди прочего коммерческого автотранспорта. В России Фиат Добло известен в двух версиях – как классический минивэн, а также как грузовой автомобиль с широким спектром технических возможностей. Удивительно, но сегодняшний день существует лишь одно наиболее полное руководство по ремонту Fiat Doblò, но эта книга полностью удовлетворит запросы не только автолюбителей, но и профессиональных мастеров, которые изо дня в день решают ремонтные задачи, связанные машинами марки Фиат. В предлагаемом мануале собраны все необходимые сведения об устройстве и правилах эксплуатации этих машин, их электрической «начинке», а также подробно освещена тема их диагностики и починки, как своими руками в гараже, так и на базе автосервиса, станции СТО. В данном мануале речь идет об указанных моделях Фиат, которые выпускаются с 2000 года и могут иметь различную комплектацию. Авторы уделяют внимание в основном моделям с дизельными моторами рабочим объемом 1.3 литра, 1.9 литра мощностью 75, 85, 105 или 120 лошадиных сил.

Издательство «Автомастер» не столь часто выпускает новинки, как хотелось бы, но каждый его справочник – это максимально продуманная, качественная работа профессионалов. Поэтому у пользователей никогда не бывает претензий к мануалам «Автомастера». Данное руководство по ремонту Фиат Добло имеет надежный твердый переплет и хорошую бумагу. При сравнительно небольшом объеме книги (205 страниц) авторам удалось дать четкие и наглядные ответы на все актуальные вопросы, связанные с данными моделями Фиат, привести необходимые примеры, справочную информацию, технические данные. Из книги неравнодушный пользователь быстро узнает именно то, что ему нужно. На страницах руководства есть общие сведения о Фиате Добло, его конструкции и функционале всех составляющих авто, правилах управления ими с учетом техники безопасности. Отдельное место отведено важной главе – это инструкция по эксплуатации Fiat Doblò с рассказом обо всех пользовательских нюансах. Далее следует всё, что нужно знать мастеру и водителю о проверках и регулировках машины в рамках технического обслуживания. Имеется не только иллюстрированное описание всех процедур с целью обеспечения безопасности на дорогах, но и регламент необходимых работ.

Как правило, электрооборудование автомобиля предполагает периодические проверки, регулировки, иногда ремонт, а по желанию автовладельца – усовершенствование, поэтому пособие содержит электросхемы FIAT DOBLO. Целый раздел нового справочника раскрывает правила ремонта Фиата Добло. Авторы дают точные указания мастерам и водителям, как пошагово действовать в случае различных непредвиденных поломок, даже не имея под рукой специализированного ремонтного оборудования.
Показать Оглавление
Скрыть Оглавление

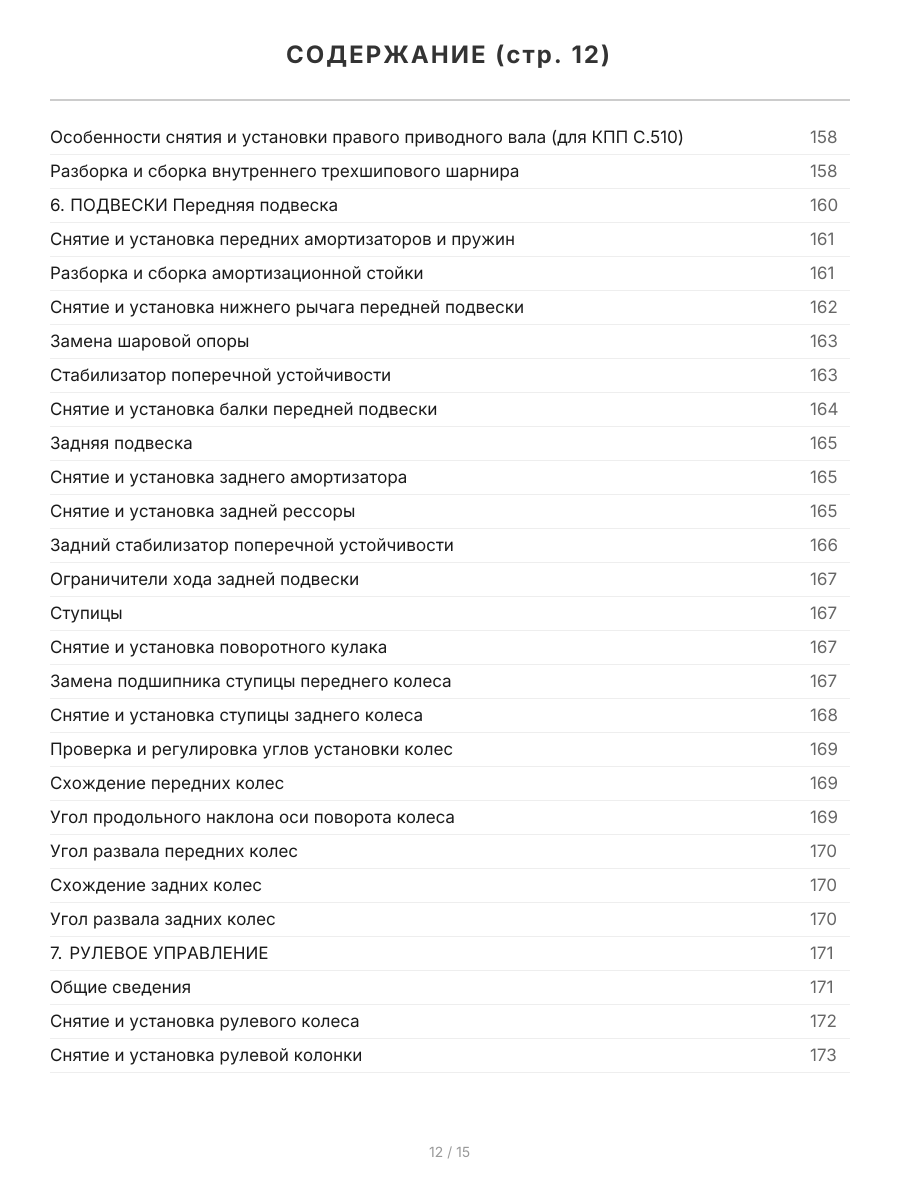

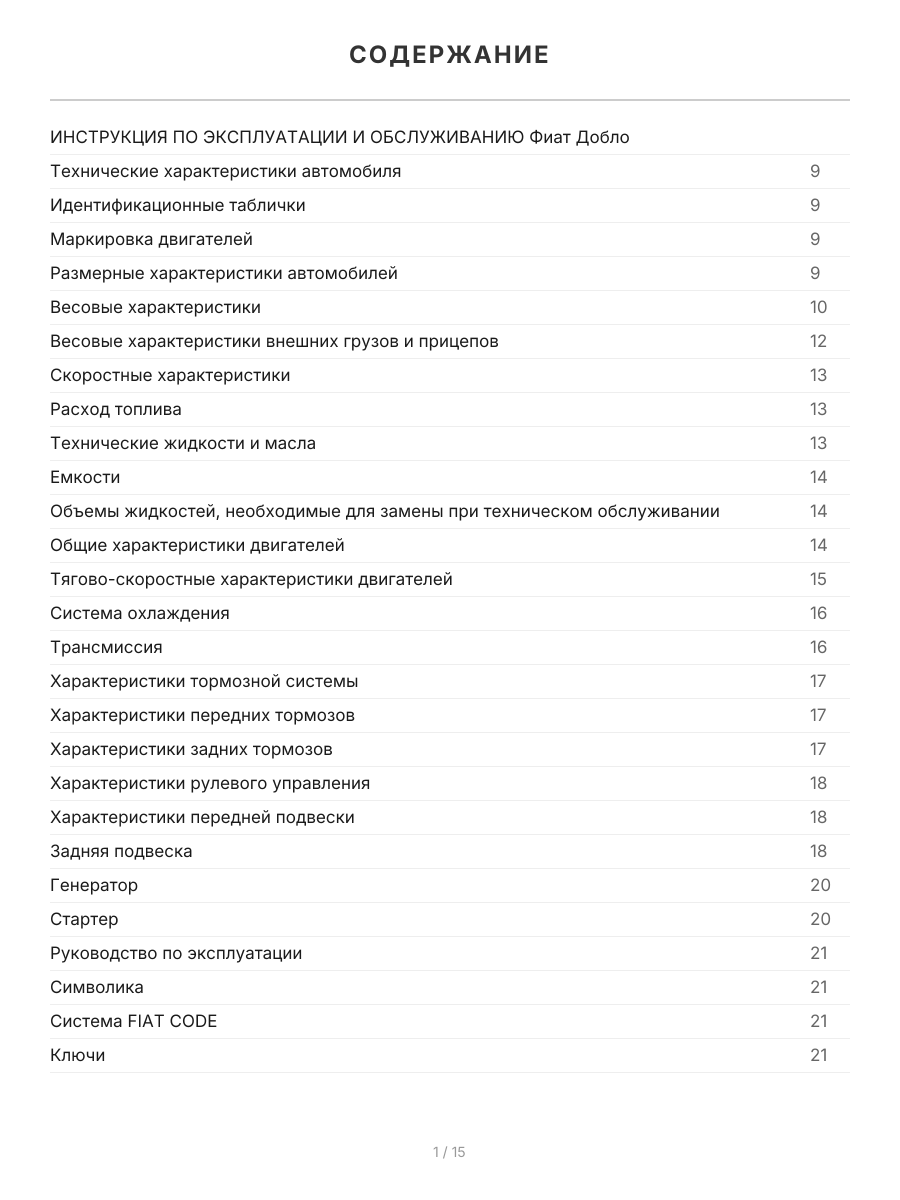

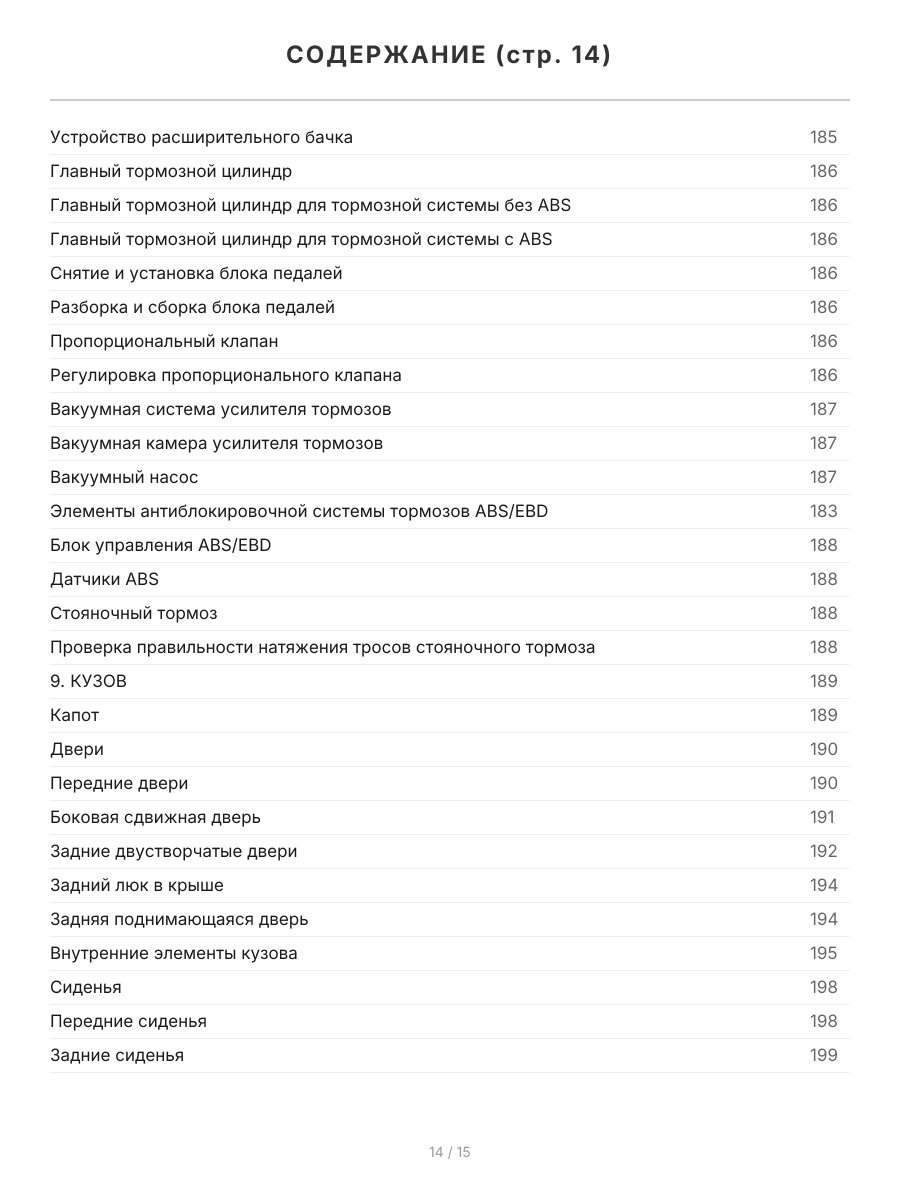

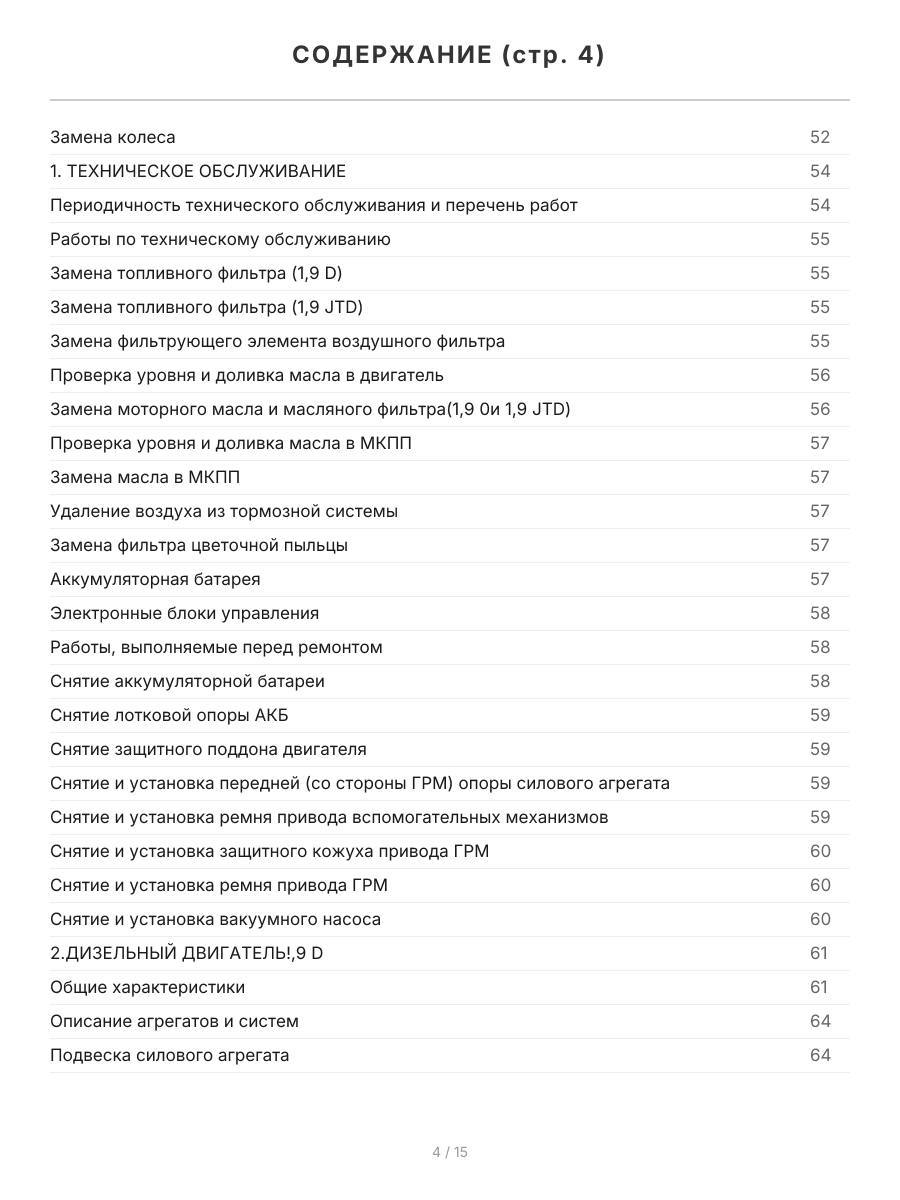

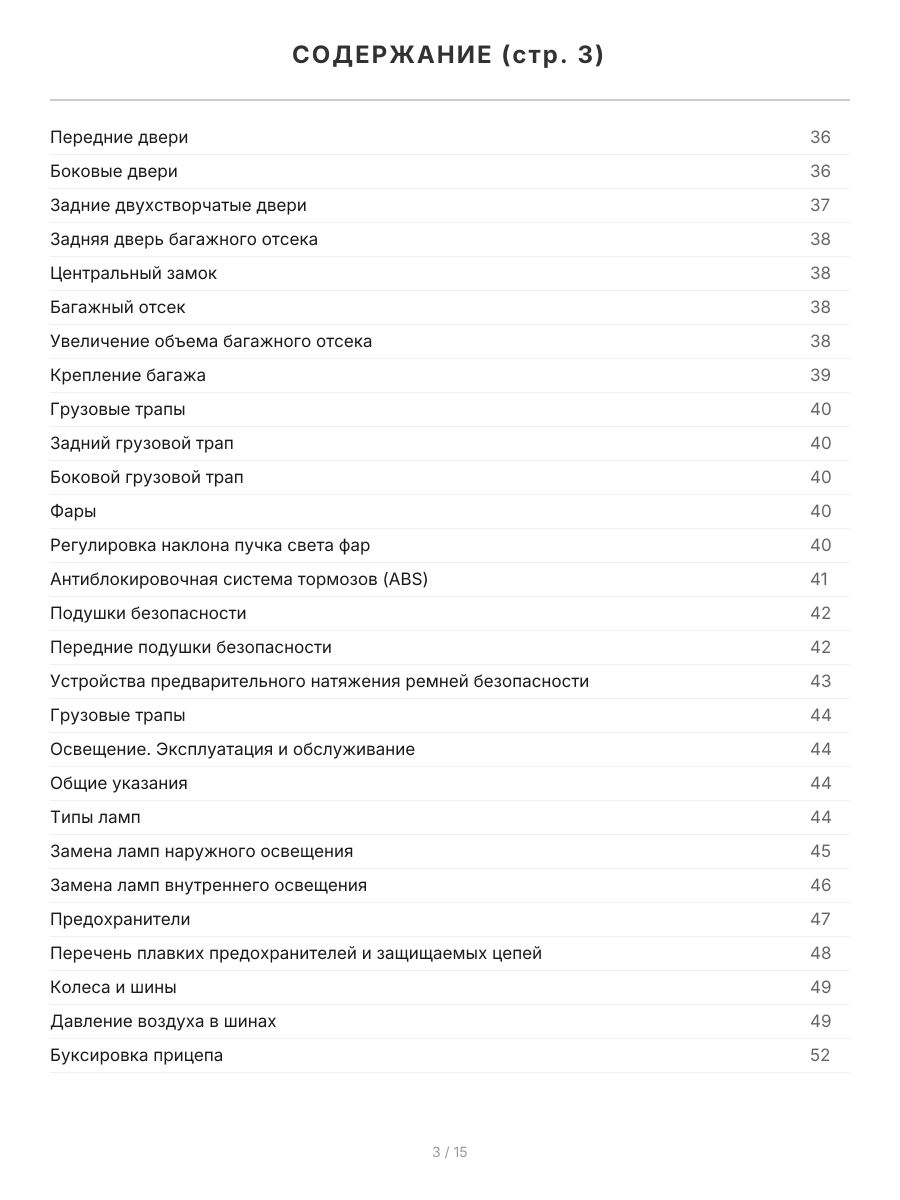

Оглавление
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ Фиат Добло
Технические характеристики автомобиля 9
Идентификационные таблички 9
Маркировка двигателей 9
Размерные характеристики автомобилей 9
Весовые характеристики 10
Весовые характеристики внешних грузов и прицепов 12
Скоростные характеристики 13
Расход топлива 13
Технические жидкости и масла 13
Емкости 14
Объемы жидкостей, необходимые для замены при техническом обслуживании 14
Общие характеристики двигателей 14
Тягово-скоростные характеристики двигателей 15
Система охлаждения 16
Трансмиссия 16
Характеристики тормозной системы 17
Характеристики передних тормозов 17
Характеристики задних тормозов 17
Характеристики рулевого управления 18
Характеристики передней подвески 18
Задняя подвеска 18
Генератор 20
Стартер 20
Руководство по эксплуатации 21
Символика 21
Система FIAT CODE 21
Ключи 21

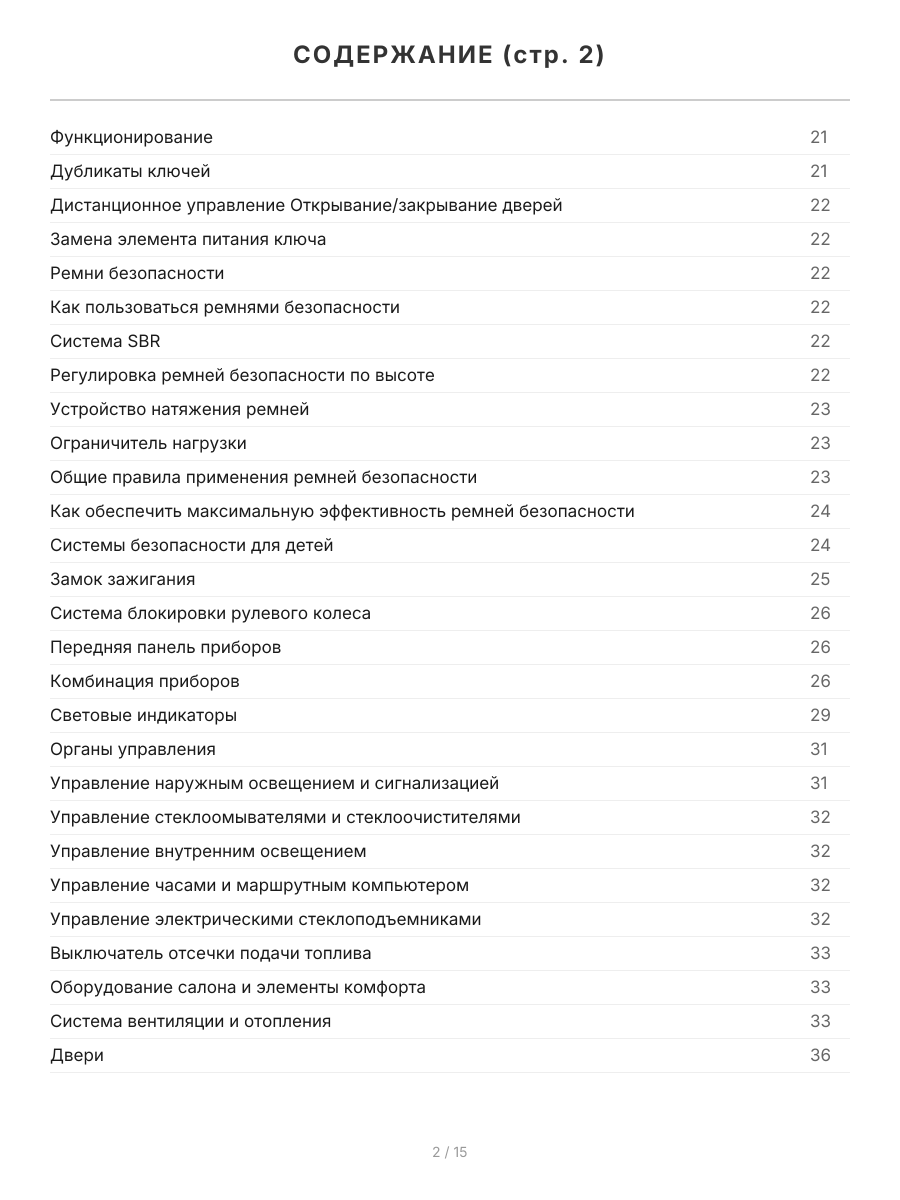

Функционирование 21
Дубликаты ключей 21
Дистанционное управление Открывание/закрывание дверей 22
Замена элемента питания ключа 22
Ремни безопасности 22
Как пользоваться ремнями безопасности 22
Система SBR 22
Регулировка ремней безопасности по высоте 22
Устройство натяжения ремней 23
Ограничитель нагрузки 23
Общие правила применения ремней безопасности 23
Как обеспечить максимальную эффективность ремней безопасности 24
Системы безопасности для детей 24
Замок зажигания 25
Система блокировки рулевого колеса 26
Передняя панель приборов 26
Комбинация приборов 26
Световые индикаторы 29
Органы управления 31
Управление наружным освещением и сигнализацией 31
Управление стеклоомывателями и стеклоочистителями 32
Управление внутренним освещением 32
Управление часами и маршрутным компьютером 32
Управление электрическими стеклоподъемниками 32
Выключатель отсечки подачи топлива 33
Оборудование салона и элементы комфорта 33
Система вентиляции и отопления 33
Двери 36

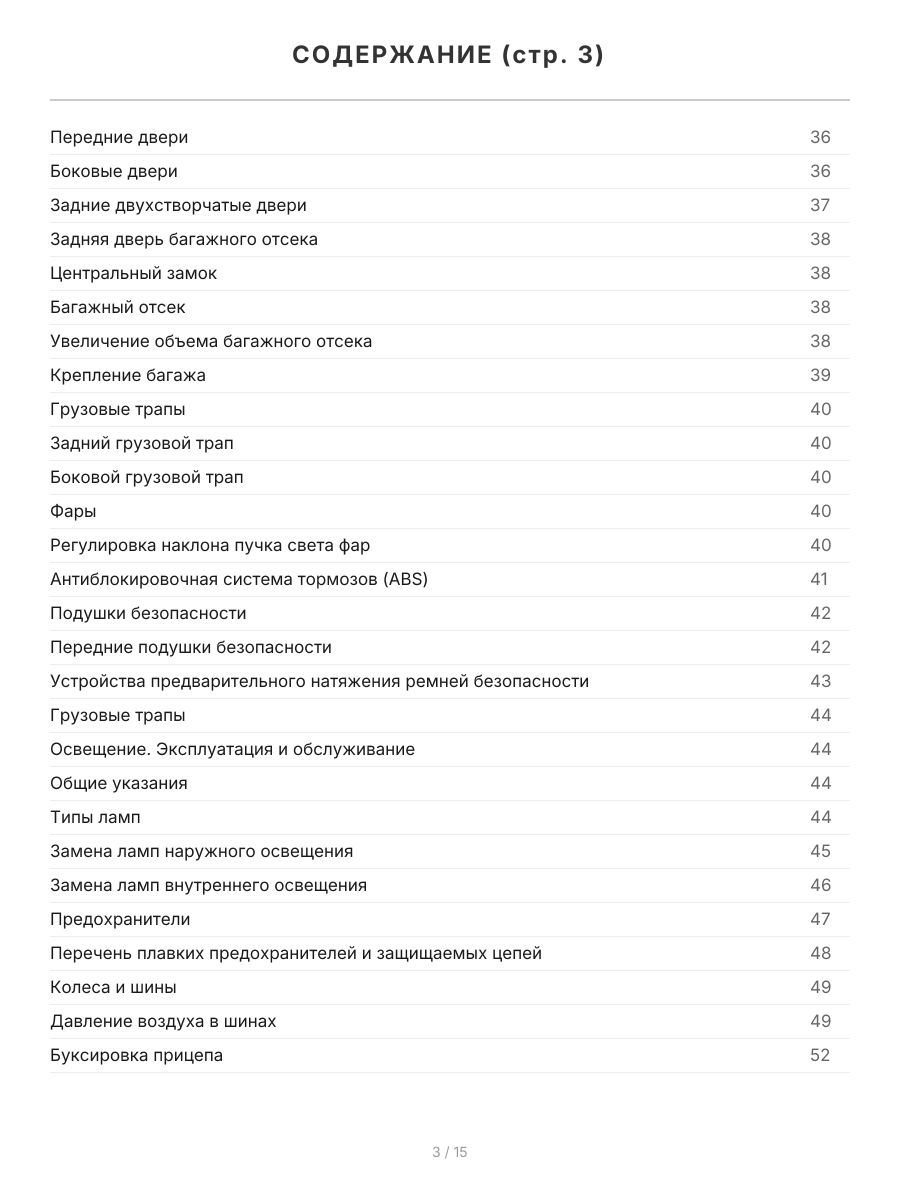

Передние двери 36
Боковые двери 36
Задние двухстворчатые двери 37
Задняя дверь багажного отсека 38
Центральный замок 38
Багажный отсек 38
Увеличение объема багажного отсека 38
Крепление багажа 39
Грузовые трапы 40
Задний грузовой трап 40
Боковой грузовой трап 40
Фары 40
Регулировка наклона пучка света фар 40
Антиблокировочная система тормозов (ABS) 41
Подушки безопасности 42
Передние подушки безопасности 42
Устройства предварительного натяжения ремней безопасности 43
Грузовые трапы 44
Освещение Эксплуатация и обслуживание 44
Общие указания 44
Типы ламп 44
Замена ламп наружного освещения 45
Замена ламп внутреннего освещения 46
Предохранители 47
Перечень плавких предохранителей и защищаемых цепей 48
Колеса и шины 49
Давление воздуха в шинах 49
Буксировка прицепа 52

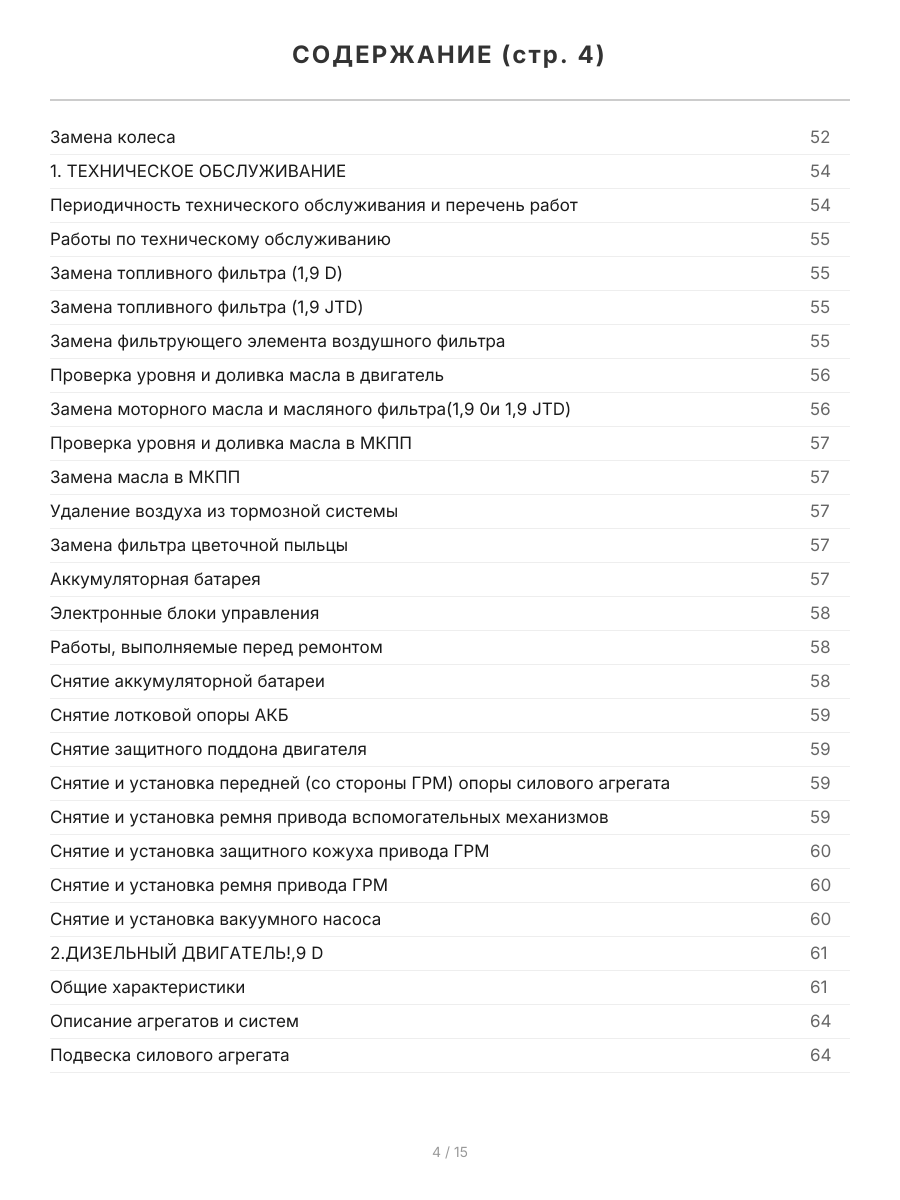

Замена колеса 52
1 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 54
Периодичность технического обслуживания и перечень работ 54
Работы по техническому обслуживанию 55
Замена топливного фильтра (1,9 D) 55
Замена топливного фильтра (1,9 JTD) 55
Замена фильтрующего элемента воздушного фильтра 55
Проверка уровня и доливка масла в двигатель 56
Замена моторного масла и масляного фильтра(1,9 0и 1,9 JTD) 56
Проверка уровня и доливка масла в МКПП 57
Замена масла в МКПП 57
Удаление воздуха из тормозной системы 57
Замена фильтра цветочной пыльцы 57
Аккумуляторная батарея 57
Электронные блоки управления 58
Работы, выполняемые перед ремонтом 58
Снятие аккумуляторной батареи 58
Снятие лотковой опоры АКБ 59
Снятие защитного поддона двигателя 59
Снятие и установка передней (со стороны ГРМ) опоры силового агрегата 59
Снятие и установка ремня привода вспомогательных механизмов 59
Снятие и установка защитного кожуха привода ГРМ 60
Снятие и установка ремня привода ГРМ 60
Снятие и установка вакуумного насоса 60
2ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ!,9 D 61
Общие характеристики 61
Описание агрегатов и систем 64
Подвеска силового агрегата 64

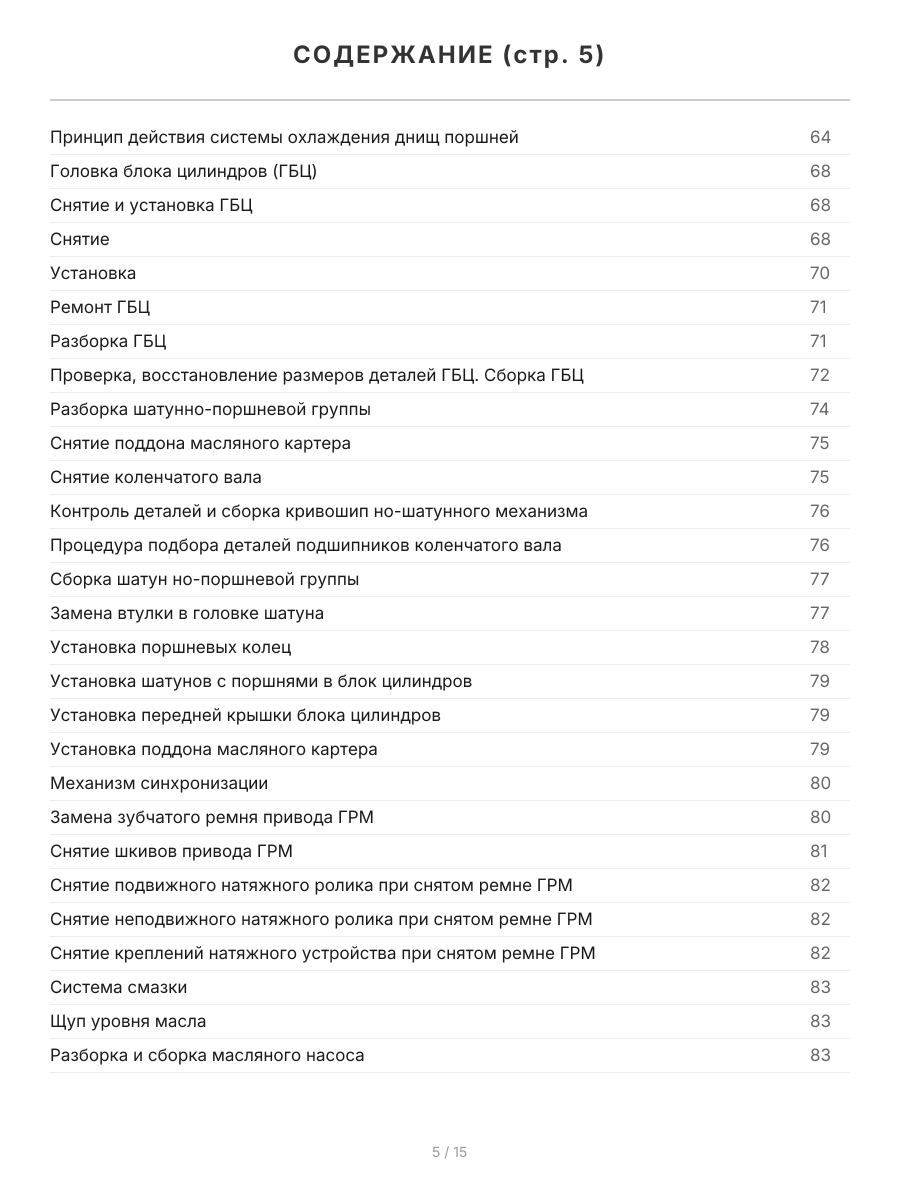

Принцип действия системы охлаждения днищ поршней 64
Головка блока цилиндров (ГБЦ) 68
Снятие и установка ГБЦ 68
Снятие 68
Установка 70
Ремонт ГБЦ 71
Разборка ГБЦ 71
Проверка, восстановление размеров деталей ГБЦ Сборка ГБЦ 72
Разборка шатунно-поршневой группы 74
Снятие поддона масляного картера 75
Снятие коленчатого вала 75
Контроль деталей и сборка кривошип но-шатунного механизма 76
Процедура подбора деталей подшипников коленчатого вала 76
Сборка шатун но-поршневой группы 77
Замена втулки в головке шатуна 77
Установка поршневых колец 78
Установка шатунов с поршнями в блок цилиндров 79
Установка передней крышки блока цилиндров 79
Установка поддона масляного картера 79
Механизм синхронизации 80
Замена зубчатого ремня привода ГРМ 80
Снятие шкивов привода ГРМ 81
Снятие подвижного натяжного ролика при снятом ремне ГРМ 82
Снятие неподвижного натяжного ролика при снятом ремне ГРМ 82
Снятие креплений натяжного устройства при снятом ремне ГРМ 82
Система смазки 83
Щуп уровня масла 83
Разборка и сборка масляного насоса 83

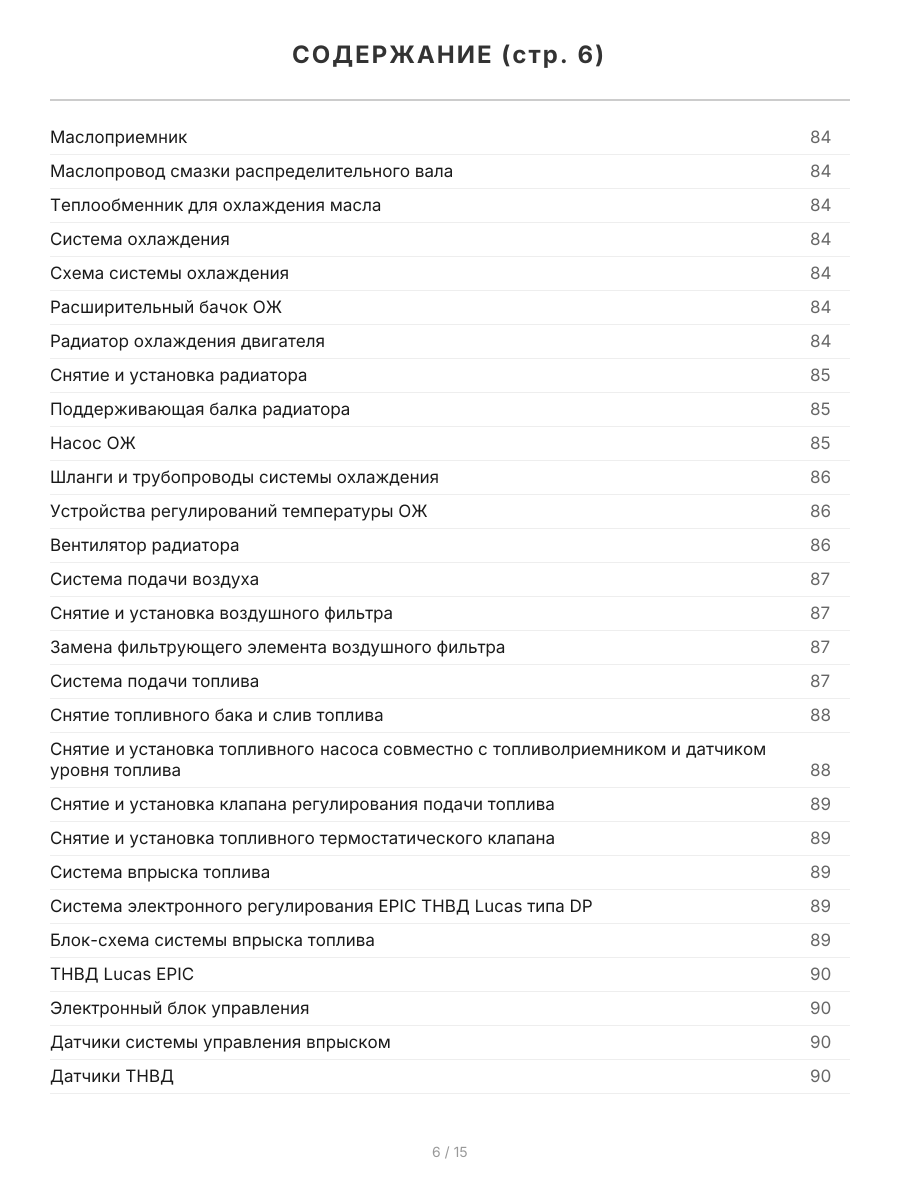

Маслоприемник 84
Маслопровод смазки распределительного вала 84
Теплообменник для охлаждения масла 84
Система охлаждения 84
Схема системы охлаждения 84
Расширительный бачок ОЖ 84
Радиатор охлаждения двигателя 84
Снятие и установка радиатора 85
Поддерживающая балка радиатора 85
Насос ОЖ 85
Шланги и трубопроводы системы охлаждения 86
Устройства регулирований температуры ОЖ 86
Вентилятор радиатора 86
Система подачи воздуха 87
Снятие и установка воздушного фильтра 87
Замена фильтрующего элемента воздушного фильтра 87
Система подачи топлива 87
Снятие топливного бака и слив топлива 88
Снятие и установка топливного насоса совместно с топливолриемником и датчиком уровня топлива 88
Снятие и установка клапана регулирования подачи топлива 89
Снятие и установка топливного термостатического клапана 89
Система впрыска топлива 89
Система электронного регулирования EPIC ТНВД Lucas типа DP 89
Блок-схема системы впрыска топлива 89
ТНВД Lucas EPIC 90
Электронный блок управления 90
Датчики системы управления впрыском 90
Датчики ТНВД 90

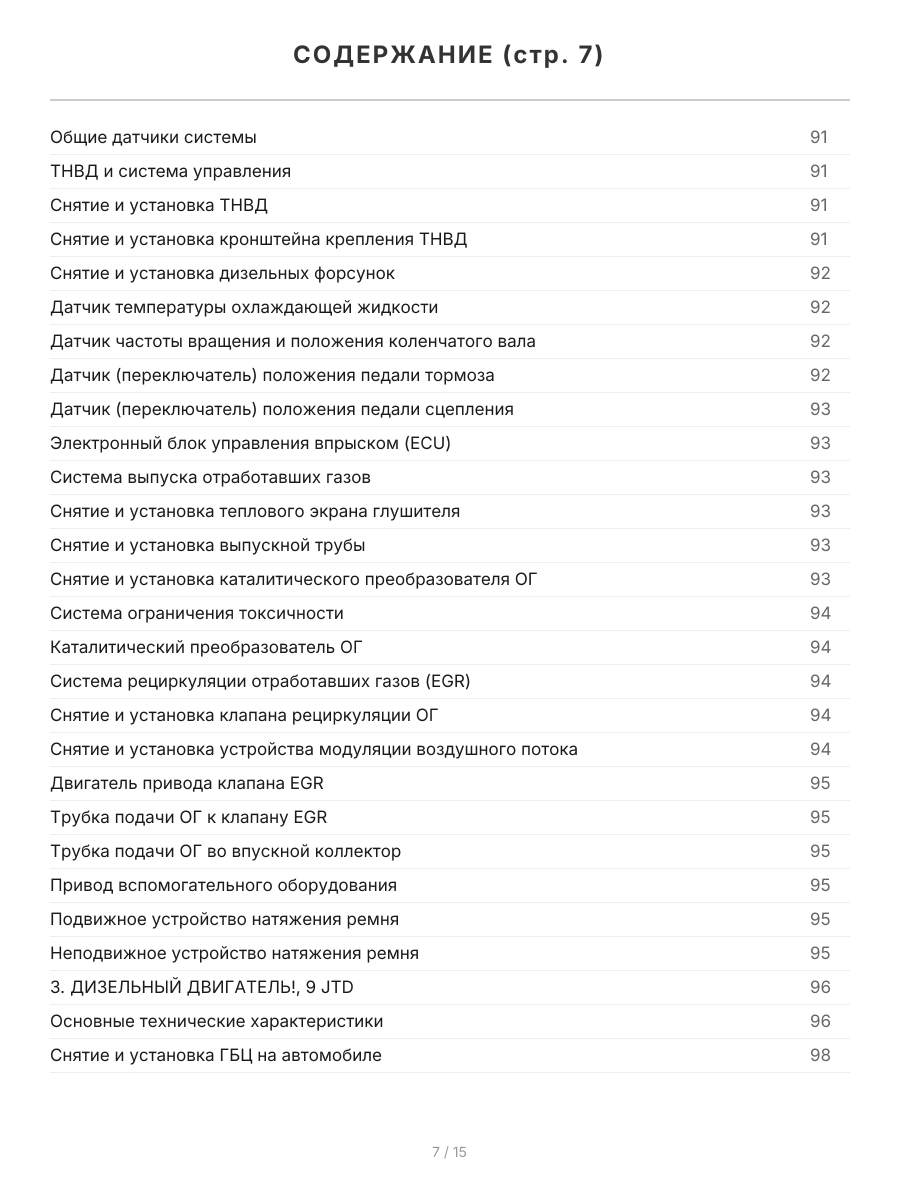

Общие датчики системы 91
ТНВД и система управления 91
Снятие и установка ТНВД 91
Снятие и установка кронштейна крепления ТНВД 91
Снятие и установка дизельных форсунок 92
Датчик температуры охлаждающей жидкости 92
Датчик частоты вращения и положения коленчатого вала 92
Датчик (переключатель) положения педали тормоза 92
Датчик (переключатель) положения педали сцепления 93
Электронный блок управления впрыском (ECU) 93
Система выпуска отработавших газов 93
Снятие и установка теплового экрана глушителя 93
Снятие и установка выпускной трубы 93
Снятие и установка каталитического преобразователя ОГ 93
Система ограничения токсичности 94
Каталитический преобразователь ОГ 94
Система рециркуляции отработавших газов (EGR) 94
Снятие и установка клапана рециркуляции ОГ 94
Снятие и установка устройства модуляции воздушного потока 94
Двигатель привода клапана EGR 95
Трубка подачи ОГ к клапану EGR 95
Трубка подачи ОГ во впускной коллектор 95
Привод вспомогательного оборудования 95
Подвижное устройство натяжения ремня 95
Неподвижное устройство натяжения ремня 95
3 ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ!, 9 JTD 96
Основные технические характеристики 96
Снятие и установка ГБЦ на автомобиле 98

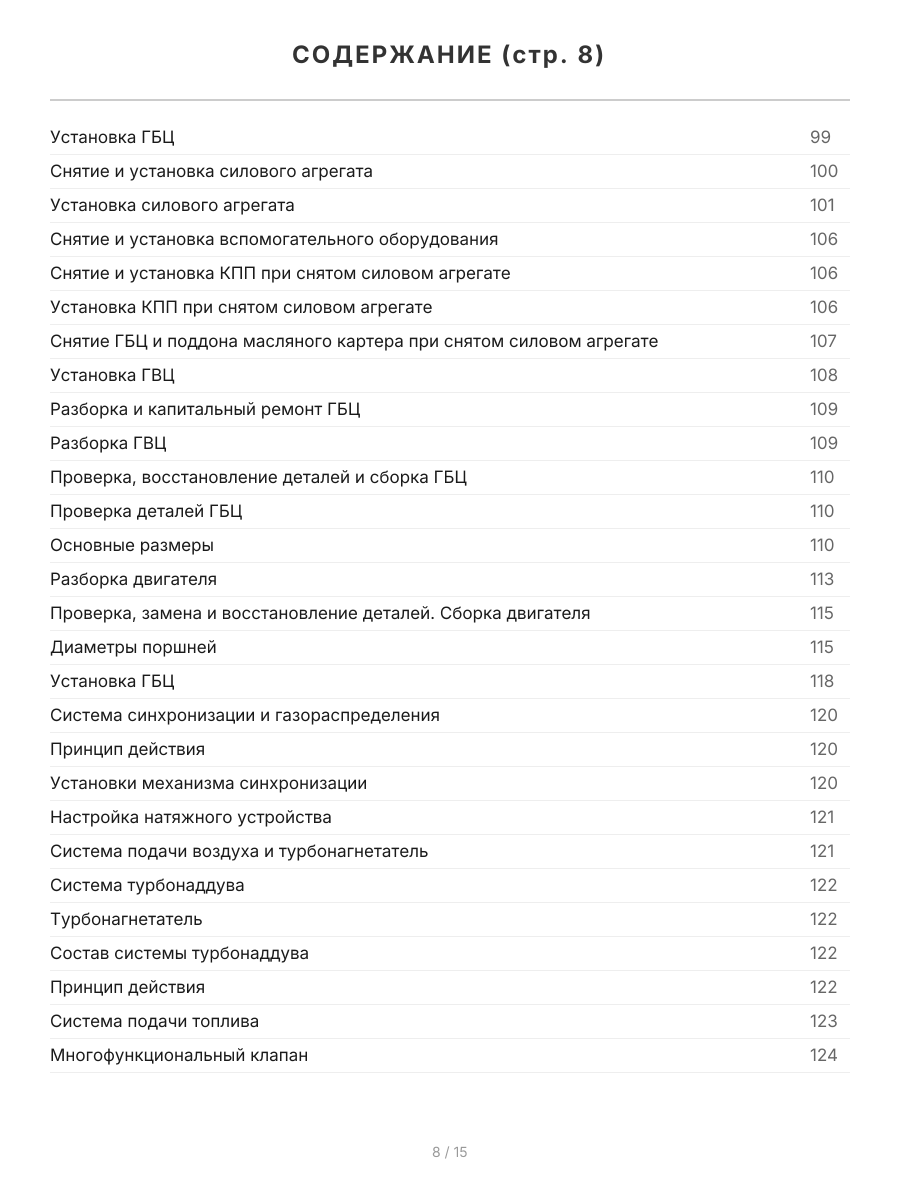

Установка ГБЦ 99
Снятие и установка силового агрегата 100
Установка силового агрегата 101
Снятие и установка вспомогательного оборудования 106
Снятие и установка КПП при снятом силовом агрегате 106
Установка КПП при снятом силовом агрегате 106
Снятие ГБЦ и поддона масляного картера при снятом силовом агрегате 107
Установка ГВЦ 108
Разборка и капитальный ремонт ГБЦ 109
Разборка ГВЦ 109
Проверка, восстановление деталей и сборка ГБЦ 110
Проверка деталей ГБЦ 110
Основные размеры 110
Разборка двигателя 113
Проверка, замена и восстановление деталей Сборка двигателя 115
Диаметры поршней 115
Установка ГБЦ 118
Система синхронизации и газораспределения 120
Принцип действия 120
Установки механизма синхронизации 120
Настройка натяжного устройства 121
Система подачи воздуха и турбонагнетатель 121
Система турбонаддува 122
Турбонагнетатель 122
Состав системы турбонаддува 122
Принцип действия 122
Система подачи топлива 123
Многофункциональный клапан 124

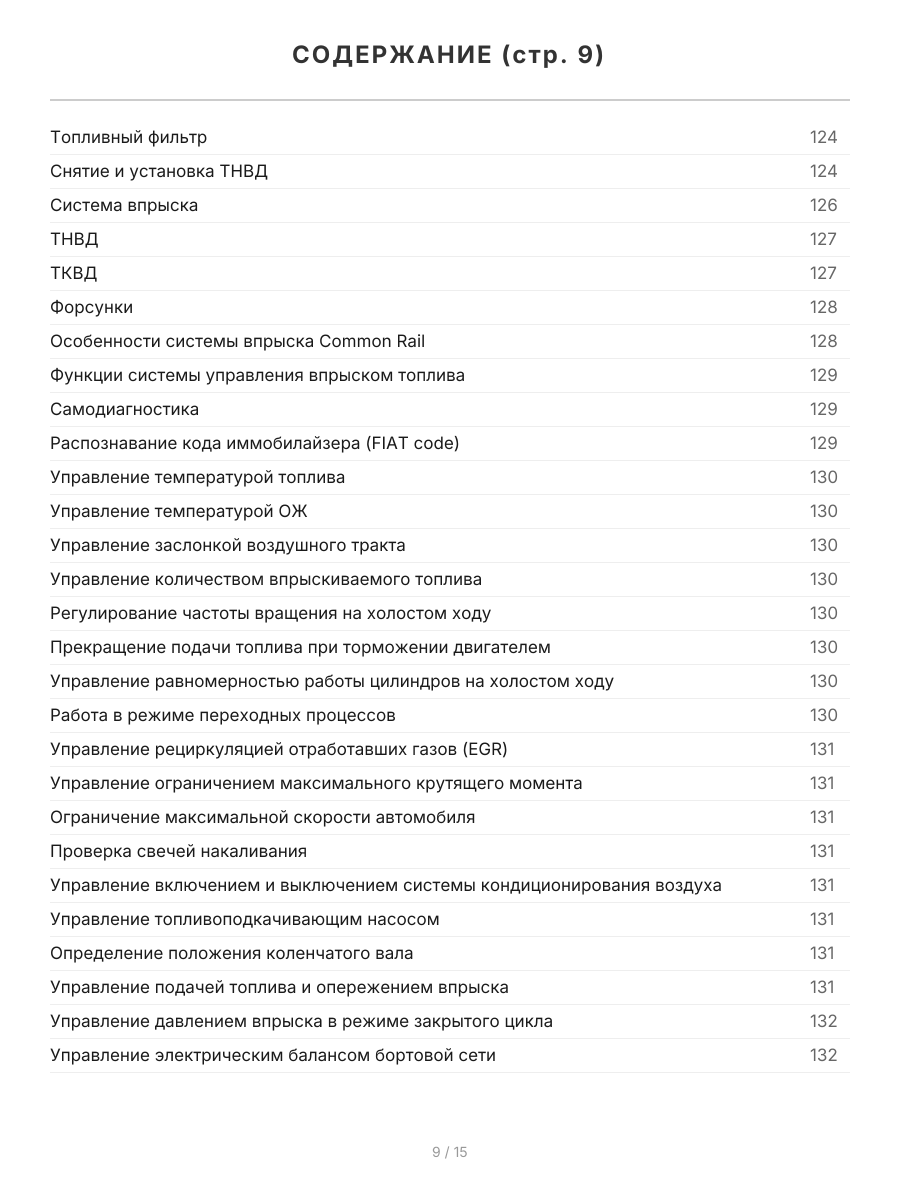

Топливный фильтр 124
Снятие и установка ТНВД 124
Система впрыска 126
ТНВД 127
ТКВД 127
Форсунки 128
Особенности системы впрыска Common Rail 128
Функции системы управления впрыском топлива 129
Самодиагностика 129
Распознавание кода иммобилайзера (FIAT code) 129
Управление температурой топлива 130
Управление температурой ОЖ 130
Управление заслонкой воздушного тракта 130
Управление количеством впрыскиваемого топлива 130
Регулирование частоты вращения на холостом ходу 130
Прекращение подачи топлива при торможении двигателем 130
Управление равномерностью работы цилиндров на холостом ходу 130
Работа в режиме переходных процессов 130
Управление м дыма в ОГ при ускорении 131
Управление рециркуляцией отработавших газов (EGR) 131
Управление ограничением максимального крутящего момента 131
Ограничение максимальной скорости автомобиля 131
Проверка свечей накаливания 131
Управление включением и выключением системы кондиционирования воздуха 131
Управление топливоподкачивающим насосом 131
Определение положения коленчатого вала 131
Управление подачей топлива и опережением впрыска 131
Управление давлением впрыска в режиме закрытого цикла 132
Управление электрическим балансом бортовой сети 132

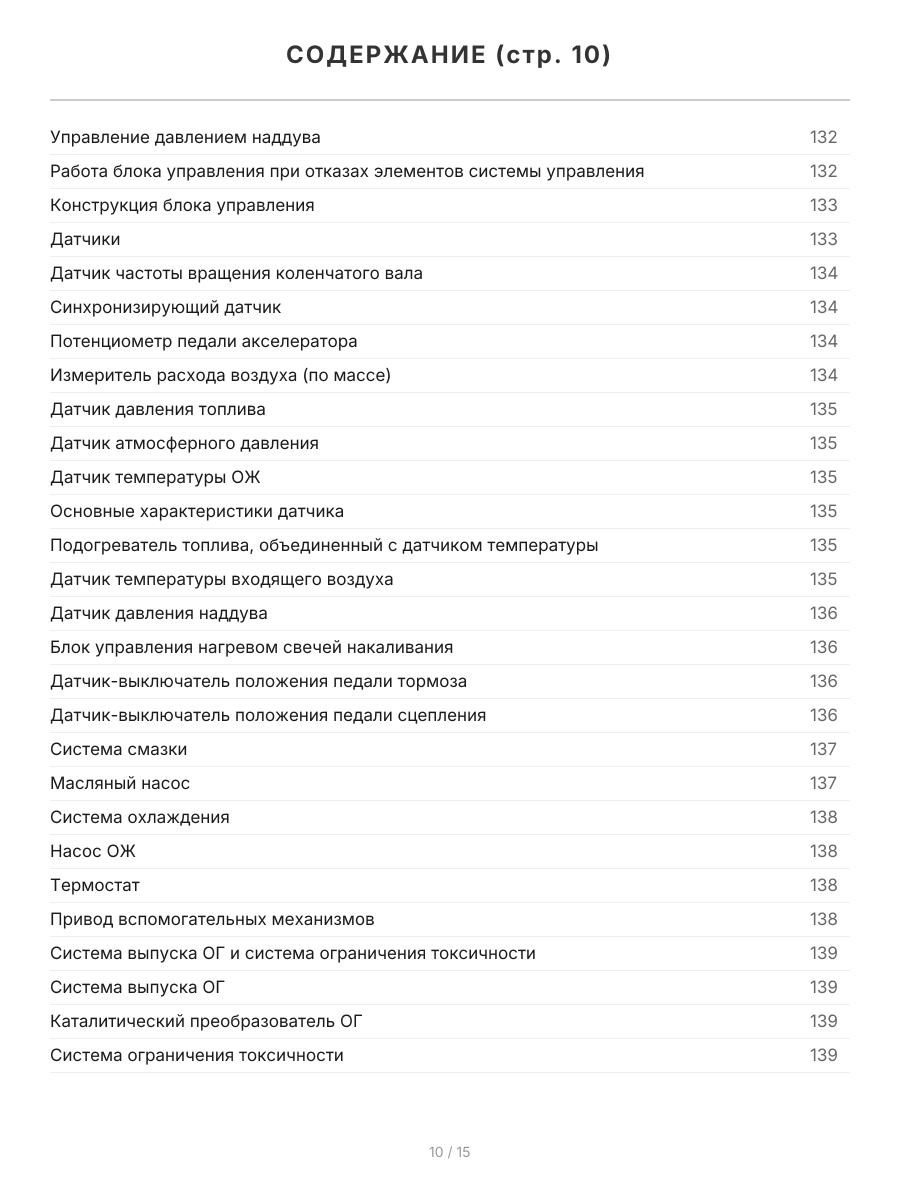

Управление давлением наддува 132
Работа блока управления при отказах элементов системы управления 132
Конструкция блока управления 133
Датчики 133
Датчик частоты вращения коленчатого вала 134
Синхронизирующий датчик 134
Потенциометр педали акселератора 134
Измеритель расхода воздуха (по массе) 134
Датчик давления топлива 135
Датчик атмосферного давления 135
Датчик температуры ОЖ 135
Основные характеристики датчика 135
Подогреватель топлива, объединенный с датчиком температуры 135
Датчик температуры входящего воздуха 135
Датчик давления наддува 136
Блок управления нагревом свечей накаливания 136
Датчик-выключатель положения педали тормоза 136
Датчик-выключатель положения педали сцепления 136
Система смазки 137
Масляный насос 137
Система охлаждения 138
Насос ОЖ 138
Термостат 138
Привод вспомогательных механизмов 138
Система выпуска ОГ и система ограничения токсичности 139
Система выпуска ОГ 139
Каталитический преобразователь ОГ 139
Система ограничения токсичности 139

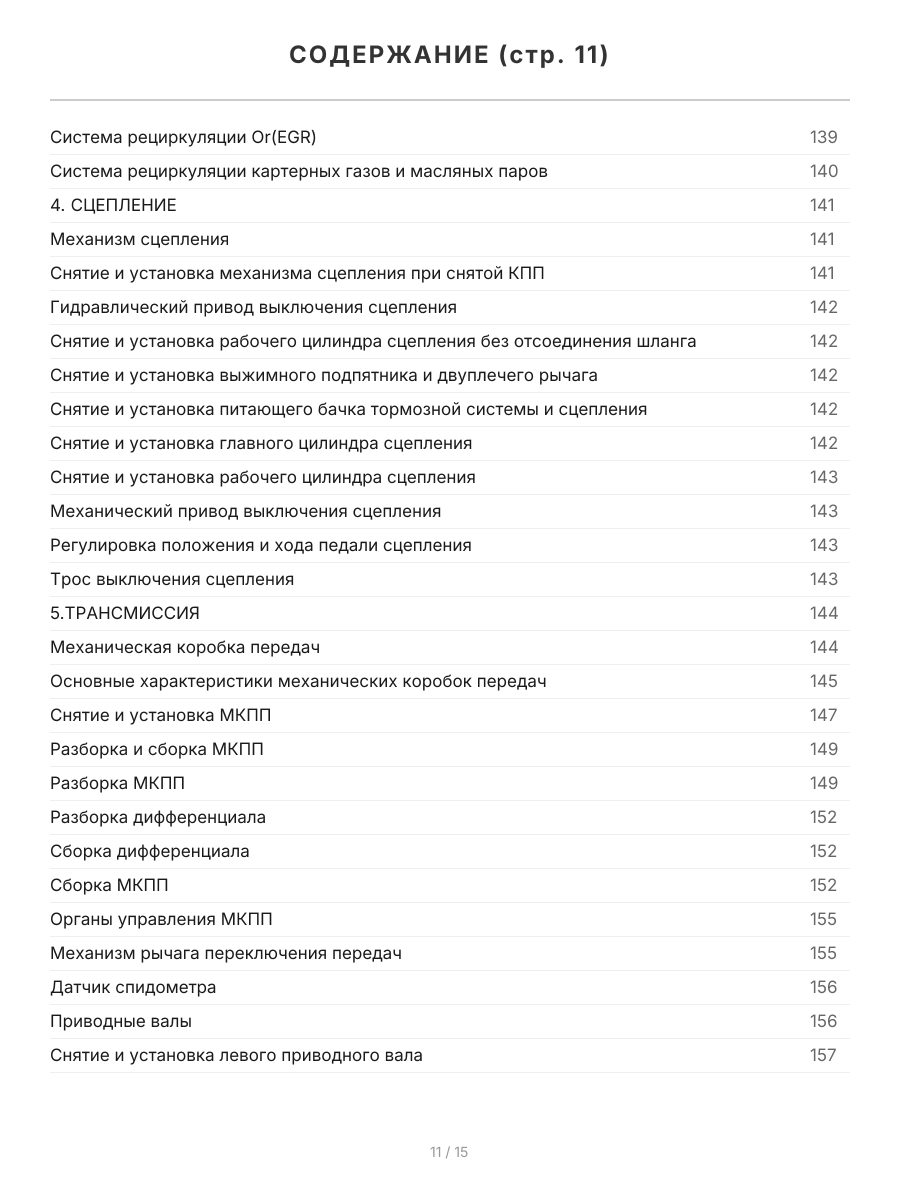

Система рециркуляции Or(EGR) 139
Система рециркуляции картерных газов и масляных паров 140
4 СЦЕПЛЕНИЕ 141
Механизм сцепления 141
Снятие и установка механизма сцепления при снятой КПП 141
Гидравлический привод выключения сцепления 142
Снятие и установка рабочего цилиндра сцепления без отсоединения шланга 142
Снятие и установка выжимного подпятника и двуплечего рычага 142
Снятие и установка питающего бачка тормозной системы и сцепления 142
Снятие и установка главного цилиндра сцепления 142
Снятие и установка рабочего цилиндра сцепления 143
Механический привод выключения сцепления 143
Регулировка положения и хода педали сцепления 143
Трос выключения сцепления 143
5ТРАНСМИССИЯ 144
Механическая коробка передач 144
Основные характеристики механических коробок передач 145
Снятие и установка МКПП 147
Разборка и сборка МКПП 149
Разборка МКПП 149
Разборка дифференциала 152
Сборка дифференциала 152
Сборка МКПП 152
Органы управления МКПП 155
Механизм рычага переключения передач 155
Датчик спидометра 156
Приводные валы 156
Снятие и установка левого приводного вала 157
Особенн
