Книга: HINO RANGER дизель 1989-2002 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Легион-Aвтодата
-26%
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: HINO RANGER (д)  1989-2002 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Артикул
705504
ISBN
978-5-88850-434-5
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
464
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
Дизельные двигатели
5.3; 6.0; 6.5; 6.8; 7.4; 8.0
Компания Хино, являясь отделением корпорации Тойота, специализируется на изготовлении автобусов и грузовиков. Представленный грузовой автотранспорт отличается повышенной выносливостью, качественной сборкой, удобным управлением и готов стать верным помощником водителю. Разумеется, такая серьезная машина нуждается в грамотном обращении и регулярном техническом обслуживании, а также оперативно сделанном ремонте в случае необходимости. Для всех водителей, кто управляет грузовым автотранспортом, а также специалистов СТО и мастерских, желающих узнать больше и повысить эффективность своего труда, предназначается руководство по ремонту HINO RANGER, эксплуатации и техническому обслуживанию этих японских «рабочих лошадок», сошедших с конвейера в период с 1989 по 2002 годы. В мануале представлены модели, оснащенные дизельными двигателями H06C (рабочий объем 6,5 л) и H07C (рабочий объем 6,8 л), H07D (рабочий объем 7,4 л) и J05C (рабочий объем 5,3 л), J08C (рабочий объем 8,0 л) и W06 (рабочий объем 6,0 л).

Все сведения книги удобно разделены по тематическим разделам так, что найти нужные сведения можно очень быстро. Кроме того, заинтересованный пользователь сможет без труда освоить данный мануал и успешно применять новые знания, независимо от того, имеется ли у него практический опыт вождения или обслуживания и ремонта грузового автомобиля. Это связано с тем, что пособие написано на доступном уровне, но при этом не теряется профессиональный подход авторов к изучаемой теме, а информация, собранная под одной обложкой отличается достоверностью и является наиболее актуальной для каждого автомобилиста. Данное руководство по ремонту Хино Рейнджер снабжено сотнями отлично сделанных рисунков, схем и чертежей, без которых не обходится качественная автолитература. Знакомство с автомобилем начинается с полного описания всех особенностей конструкции грузовика, с указанием его агрегатов, узлов и приборов, их технических характеристик, назначения и приемов использования. Теперь ни одна кнопка авто не будет представлять загадку для водителя. В мануале размещена также инструкция по эксплуатации HINO RANGER, изучив которую водитель сможет получать максимальные показатели от грузовика, избегая при этом опасных перегрузок. Отдельно рассмотрены все процедуры, связанные с техническим обслуживанием грузовика, приведены описания всех необходимых профилактических проверок и их периодичность, включая обязательные осмотры перед каждым рейсом. Также дан полный перечень нужных для ТО инструментов и материалов.

Второй раздел книги заинтересует специалистов автосервиса и тех водителей, которые готовы самостоятельно решать некоторые диагностические и ремонтные задачи, возникающие порой непредвиденно во время движения машины. Для этого в мануале приведены четкие и понятные указания для каждого конкретного случая неисправности, все действия изложены в строгой последовательности и снабжены рисунками. Есть также удобная сводная таблица по выявлению причины поломки и методам ее устранения. В пособии размещены все электросхемы HINO RANGER для облегчения работы с электрооборудованием авто, эффективной регулировки и починки электроники. С помощью данного мануала специалист или рядовой водитель сможет найти оптимальное решение для любой ремонтной задачи и грамотно, без ошибок осуществить все виды работ с двигателем, рессорной и пневматической подвеской, рулевым управлением, сцеплением, коробкой передач, тормозной системой и так далее. Конечно, грузовику может понадобиться ремонт в условиях автосервиса, но в этом случае автовладелец узнает из данного мануала все о том, какие именно работы необходимо провести специалистам. Таким образом, он не станет по незнанию переплачивать за необязательные запчасти и процедуры. В приложении к изданию содержится много справочной информации о рабочих и смазочных жидкостях, спрягаемых размерах деталей и уровне их допустимого износа, советы по дорожной безопасности во время управления грузовым автотранспортом и многое другое.

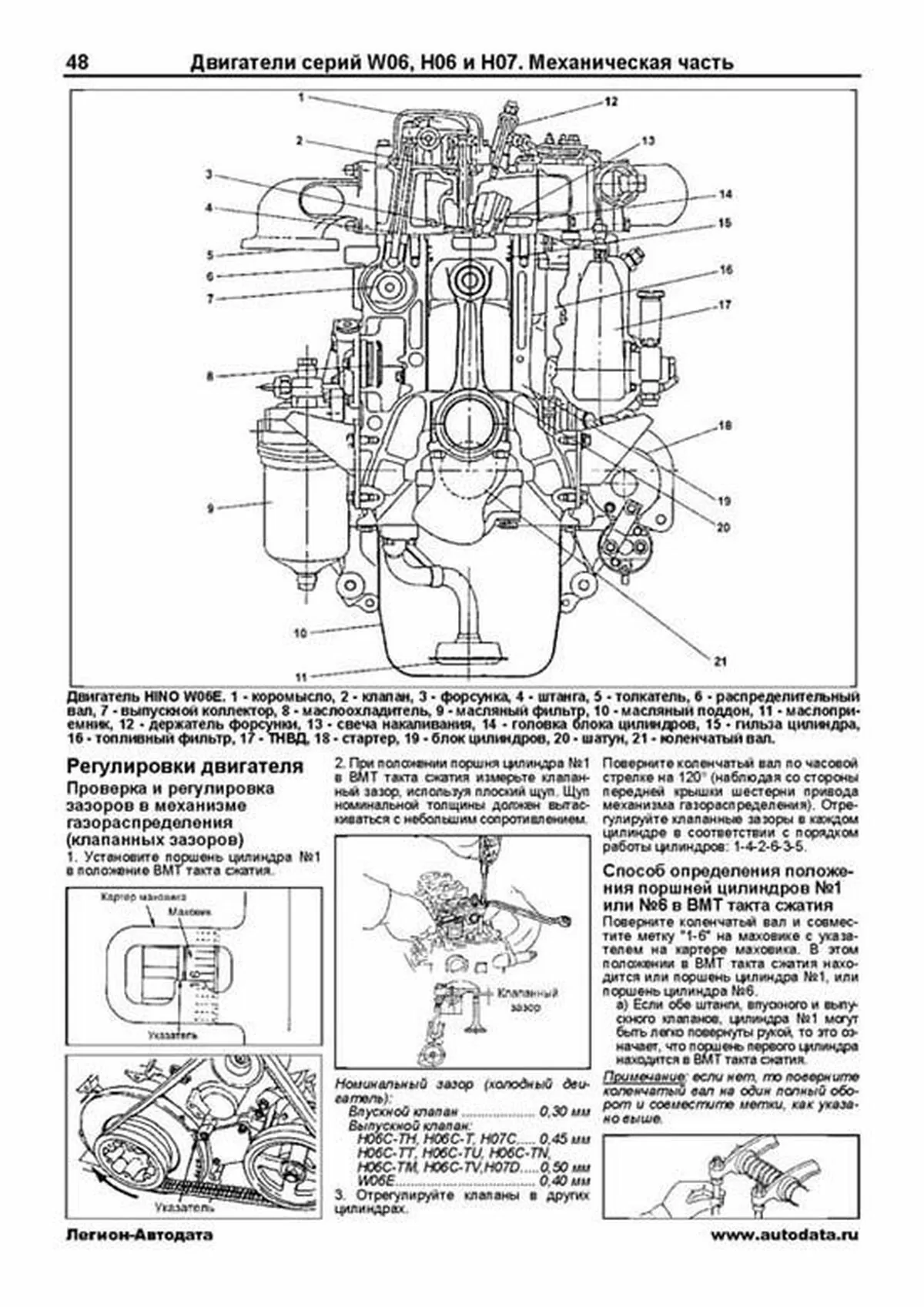

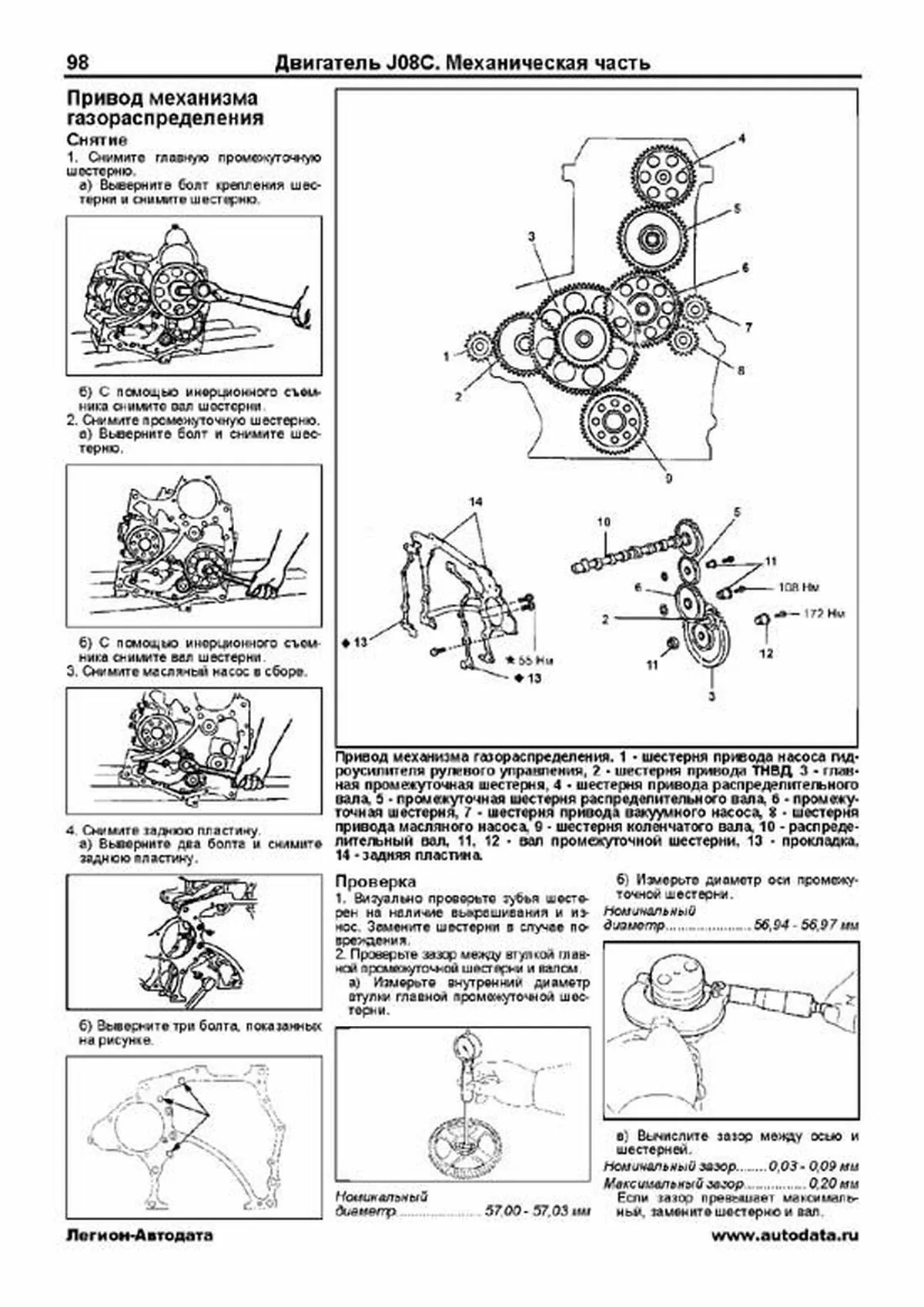

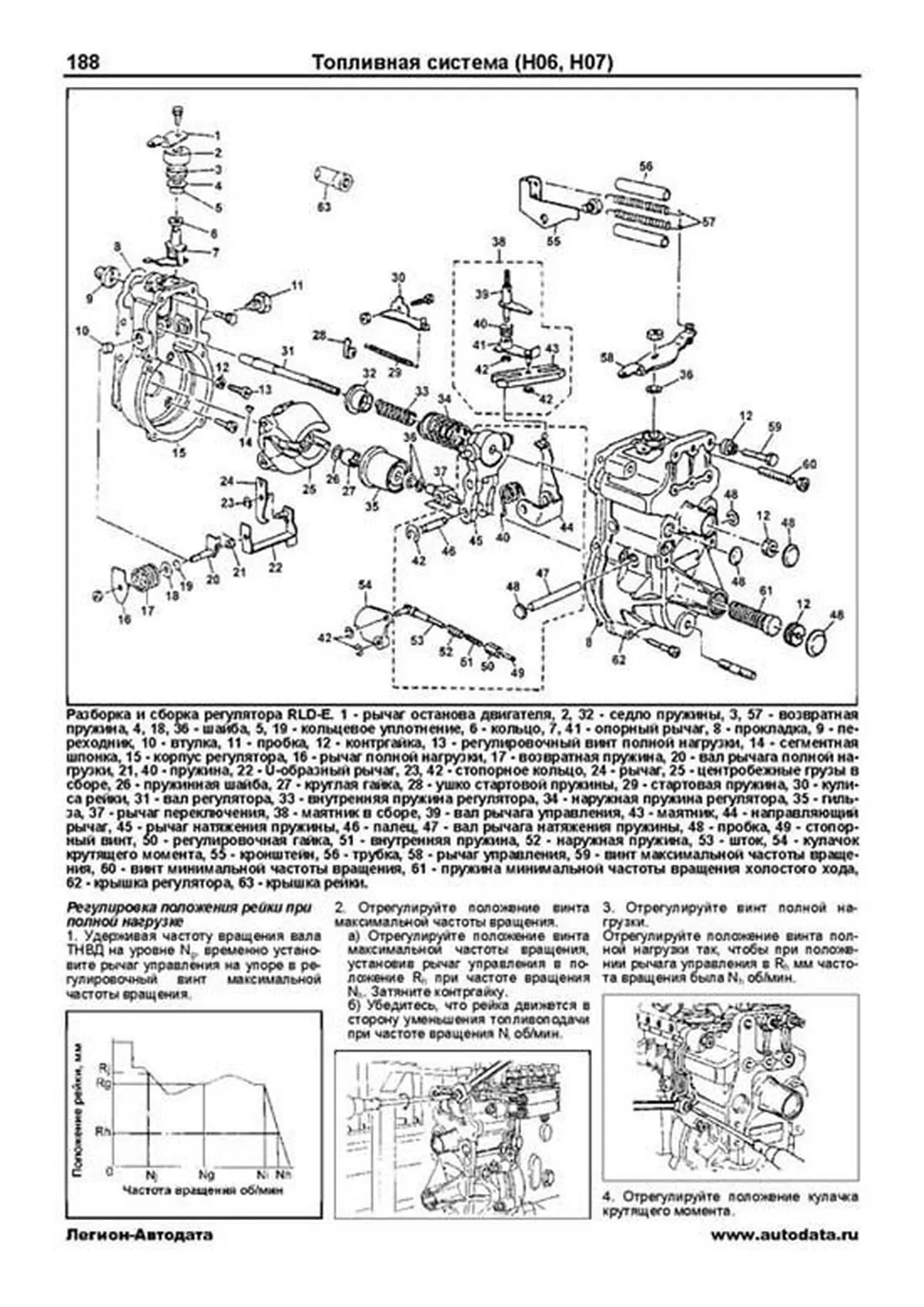

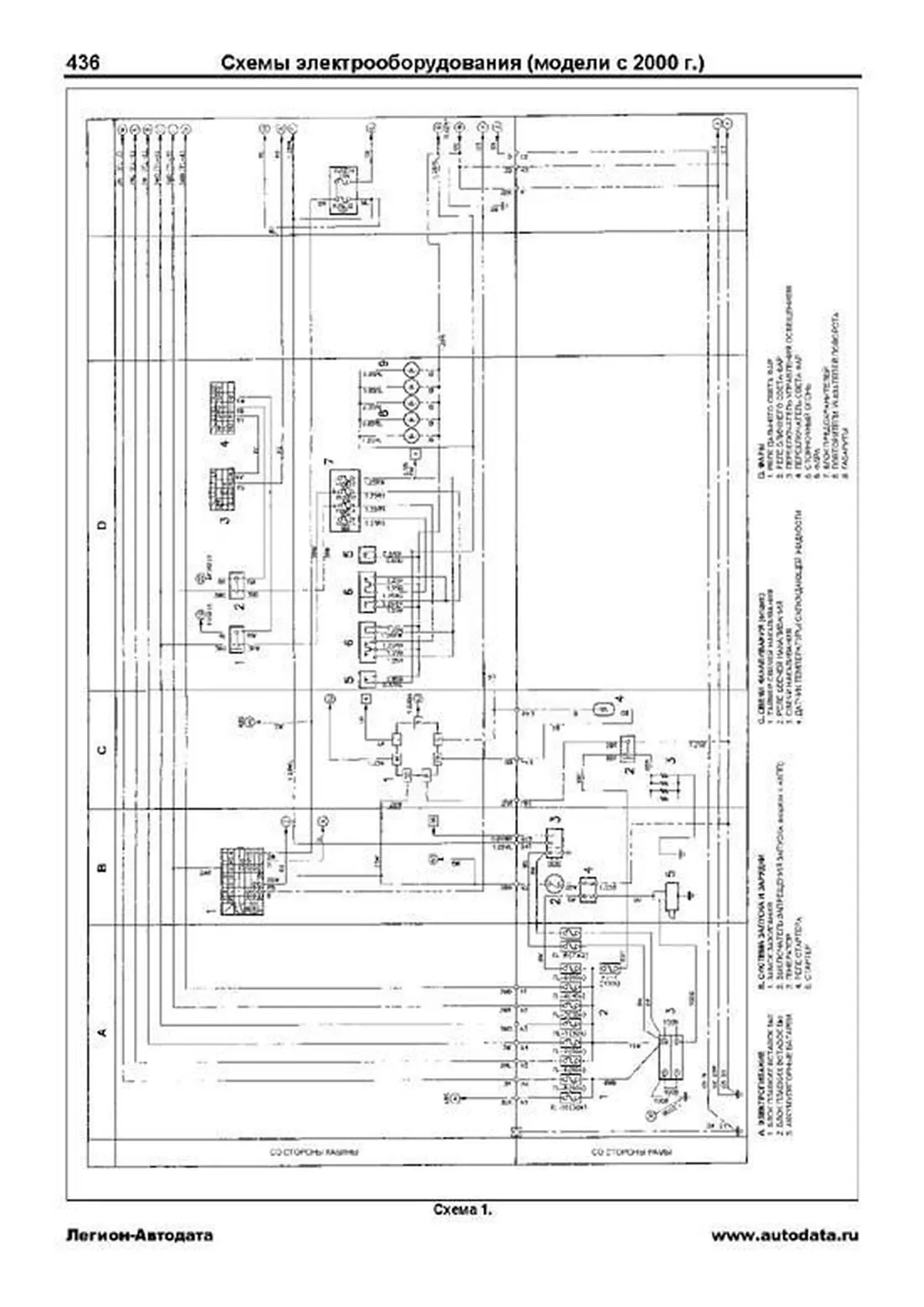

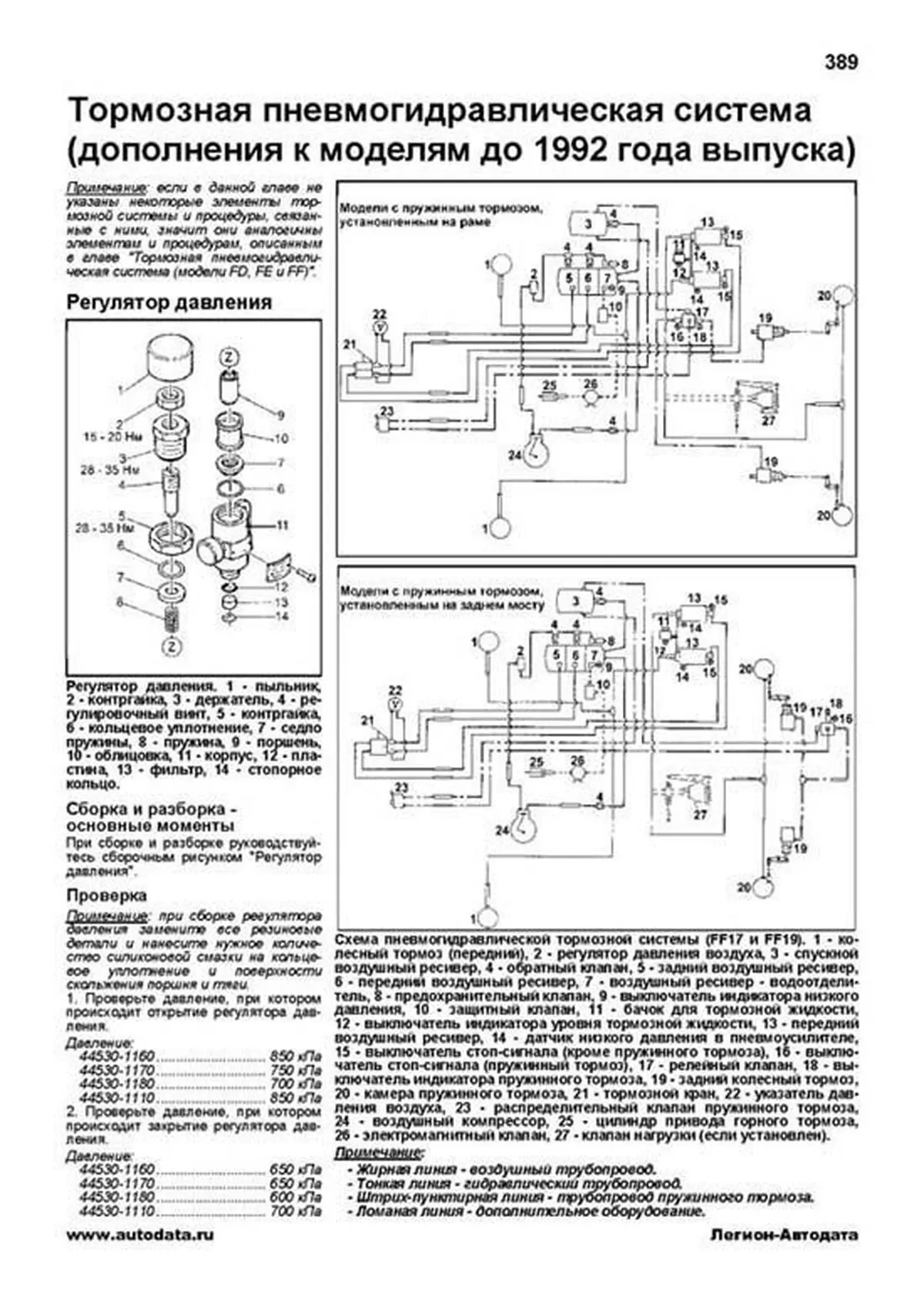

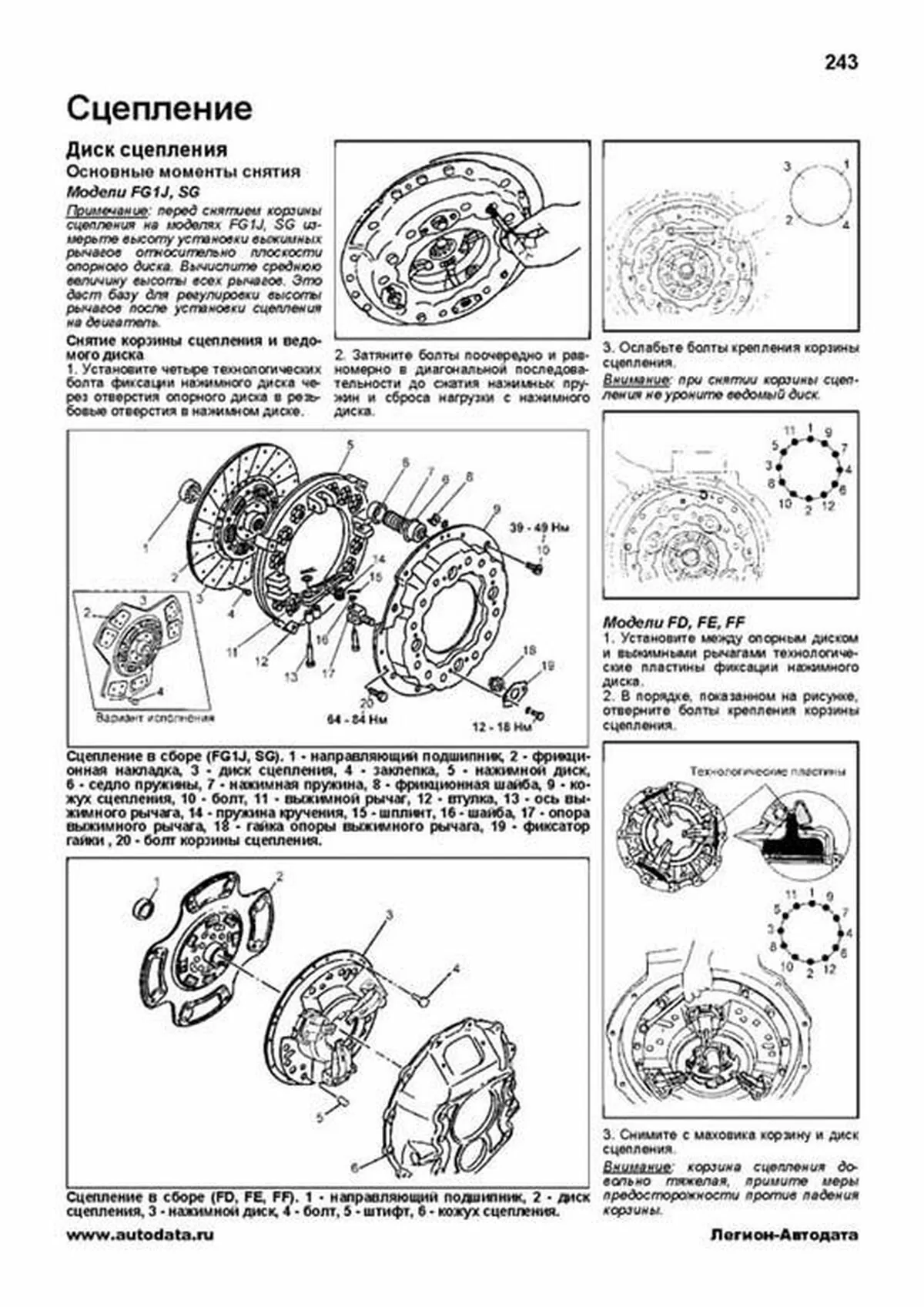

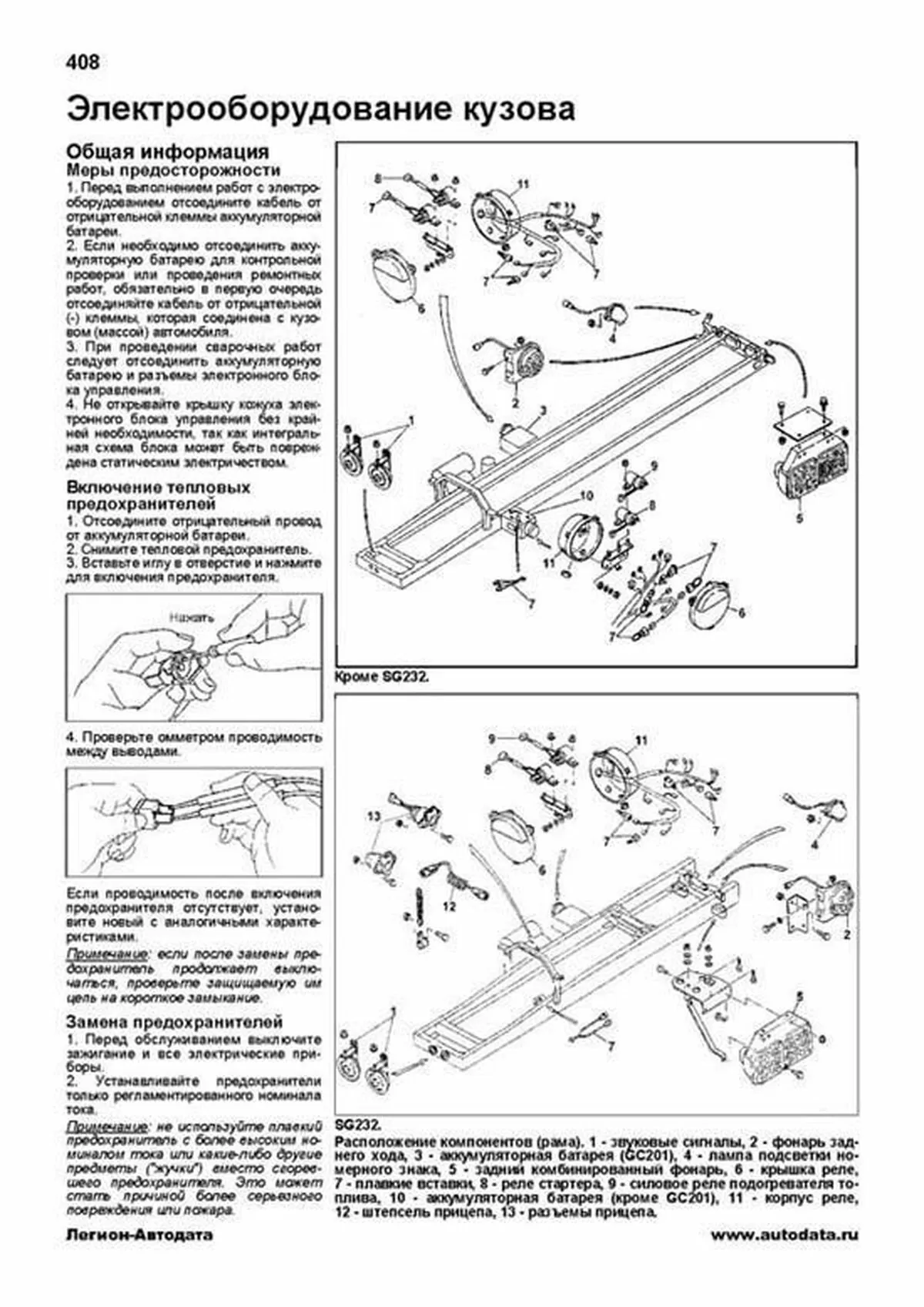

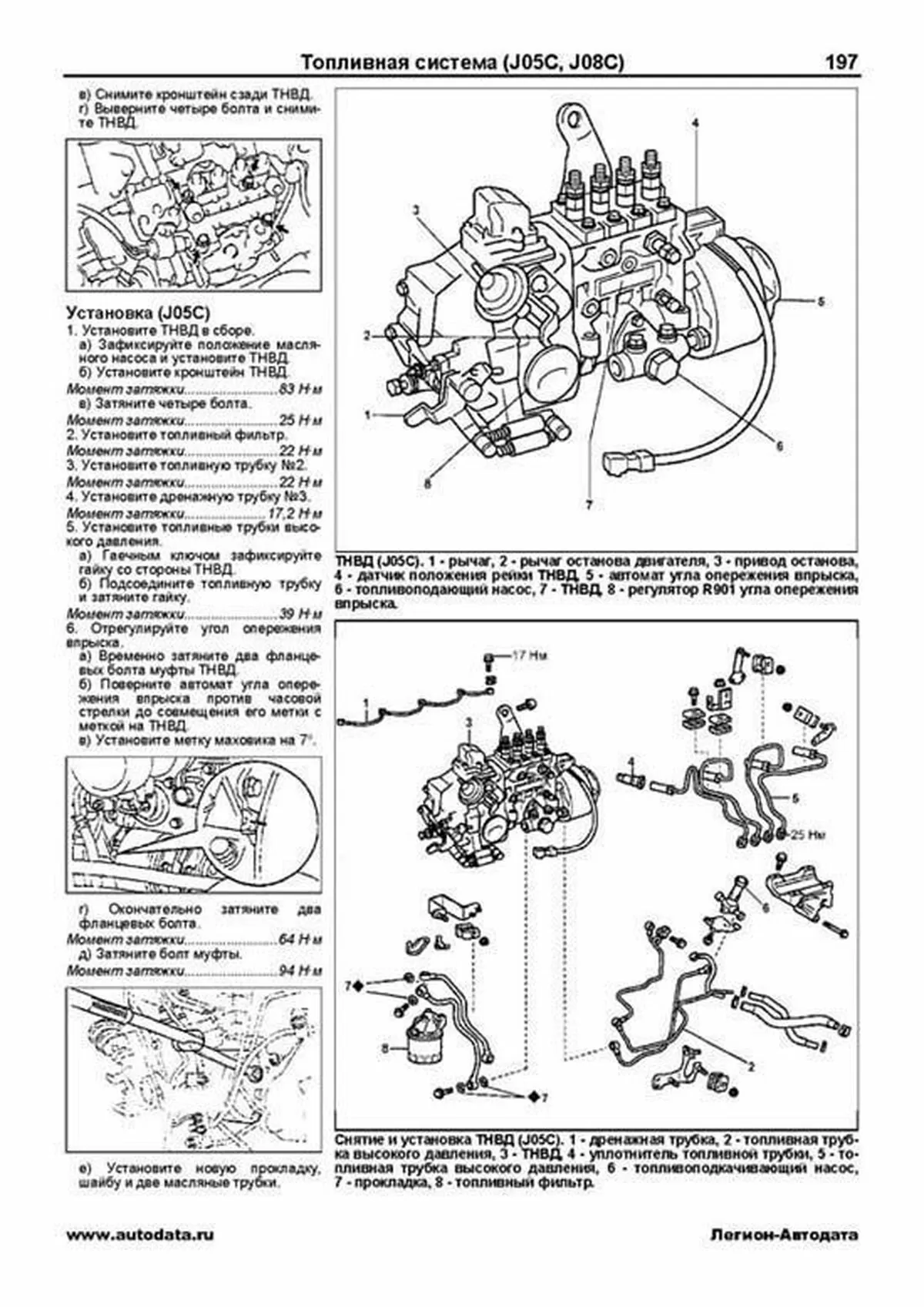

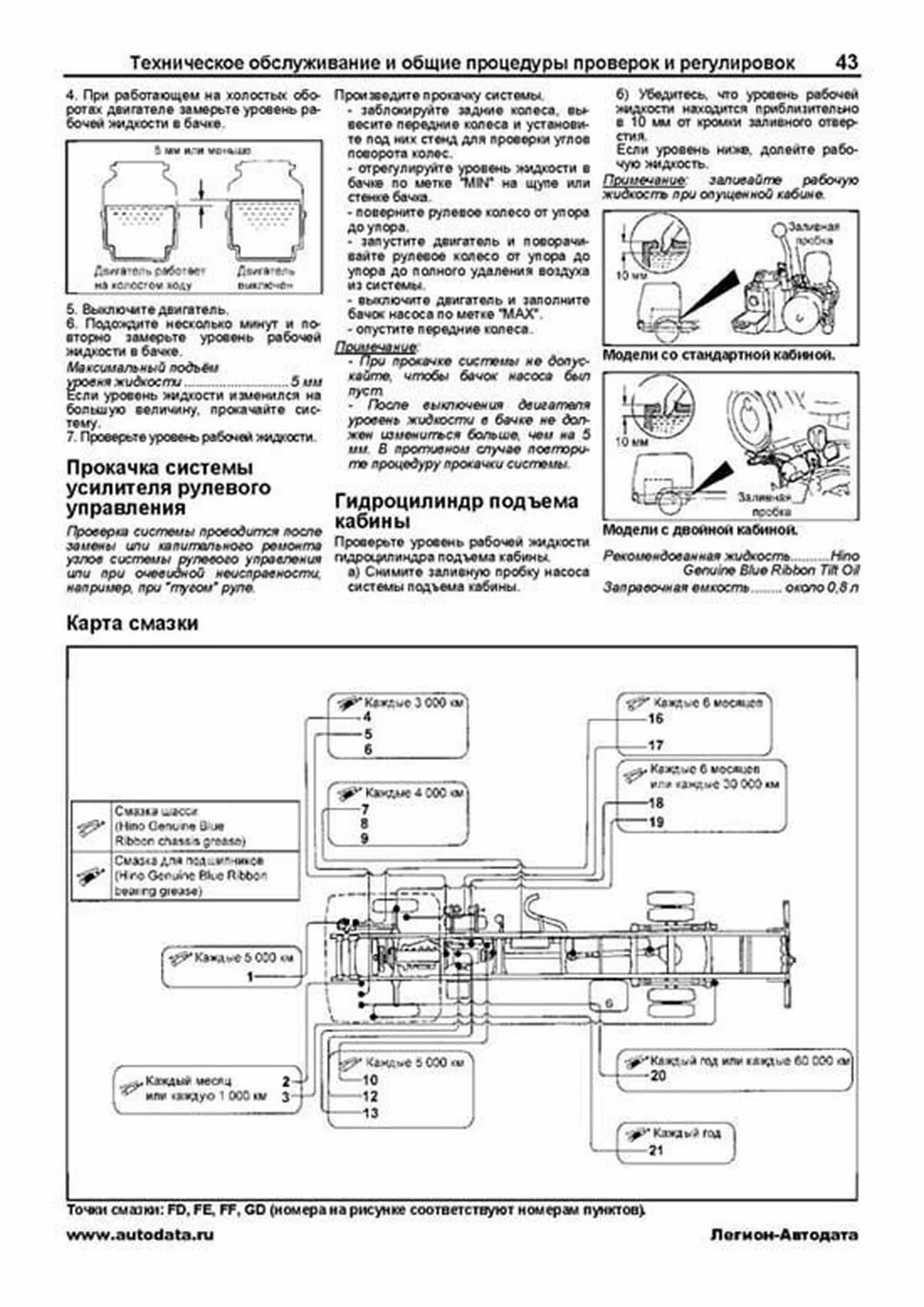

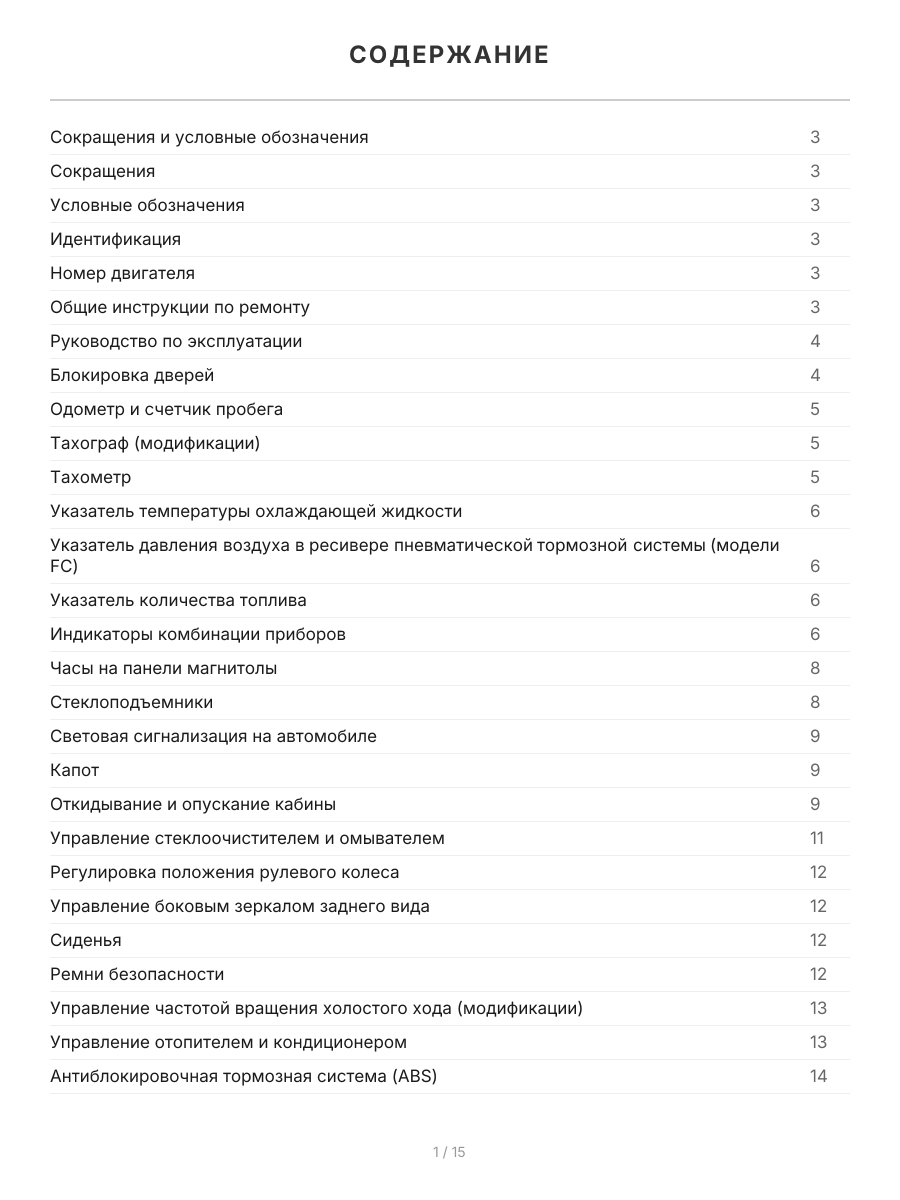

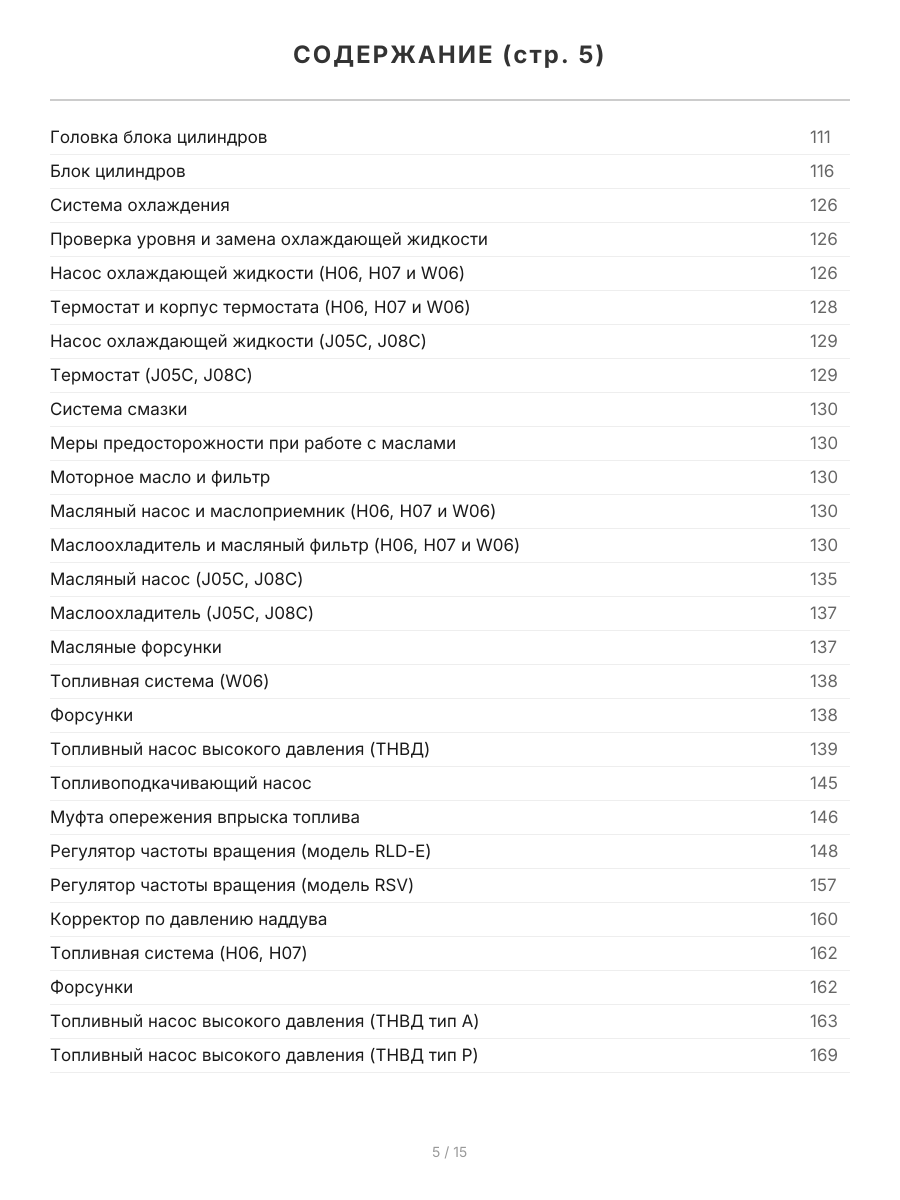

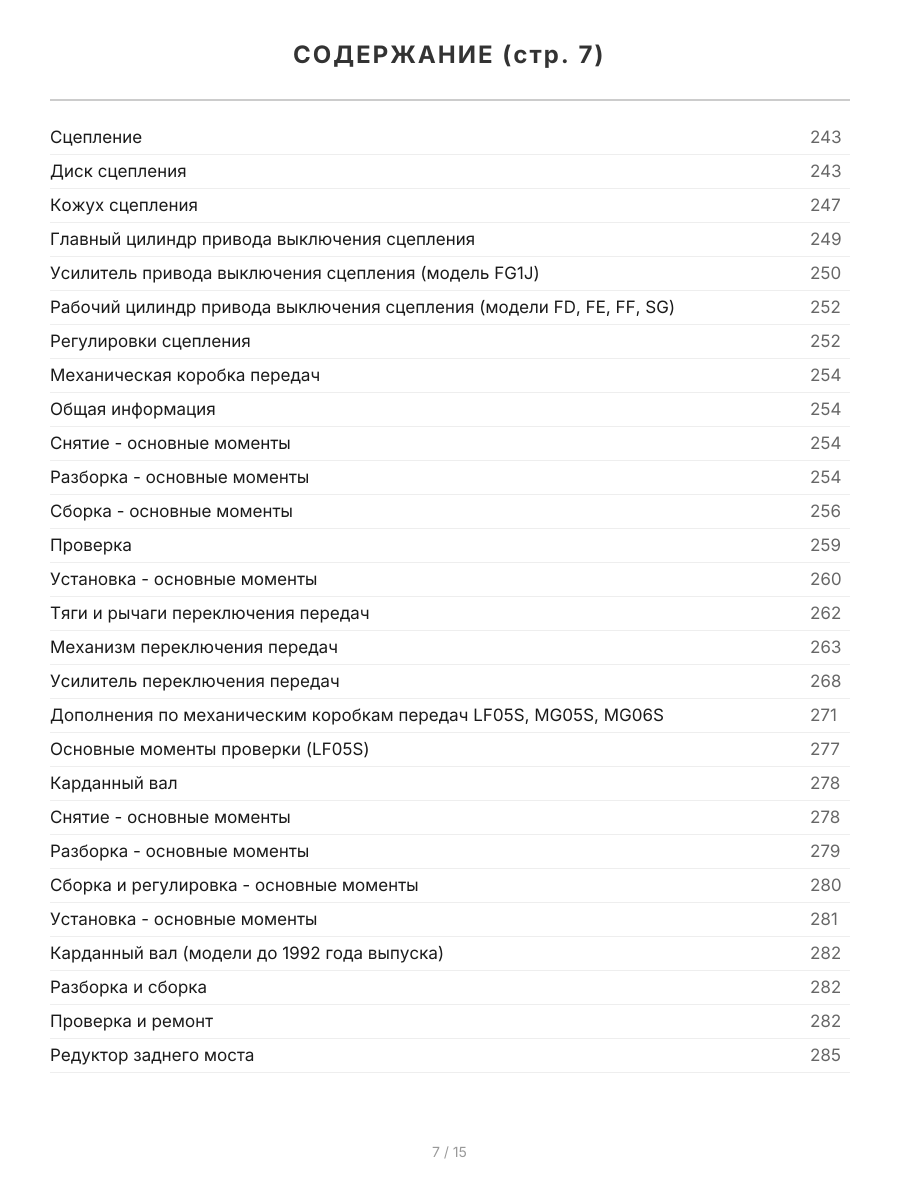

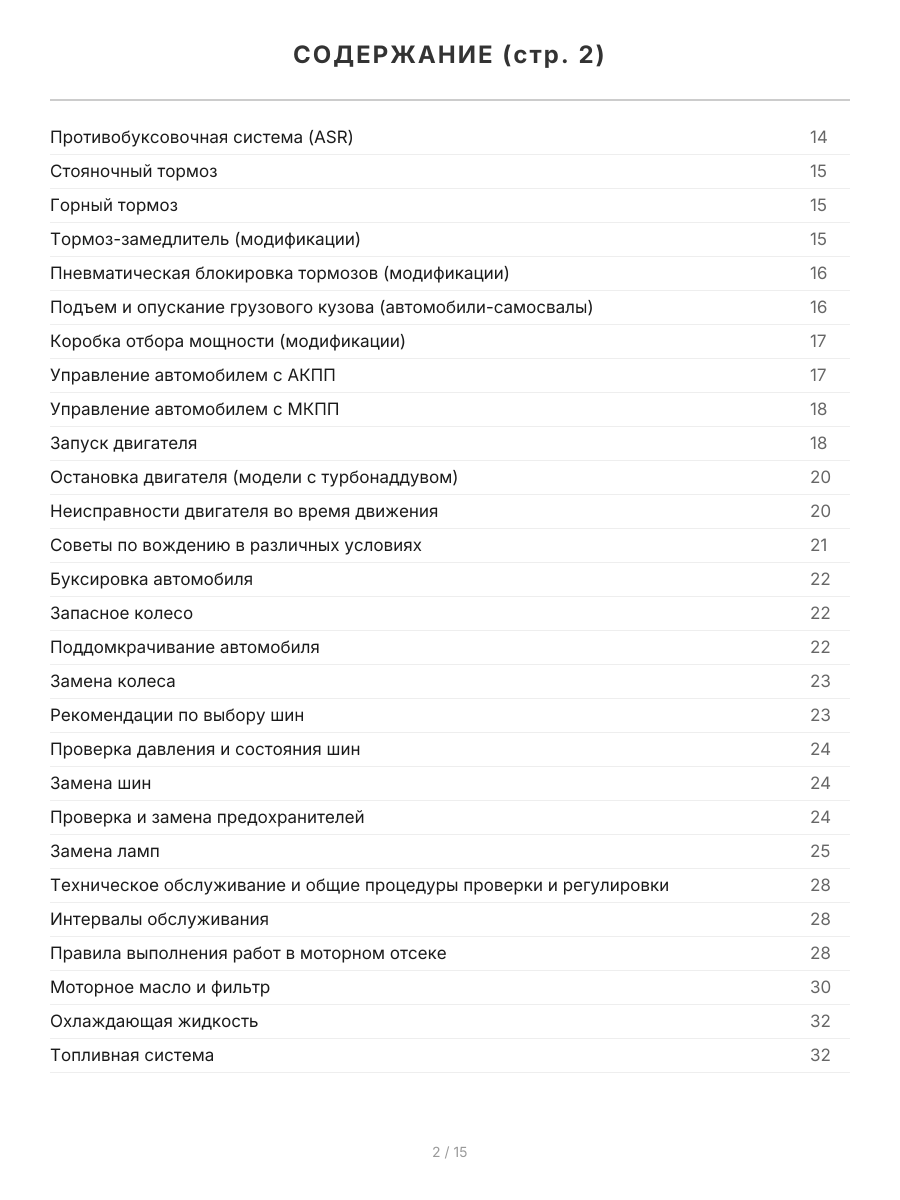

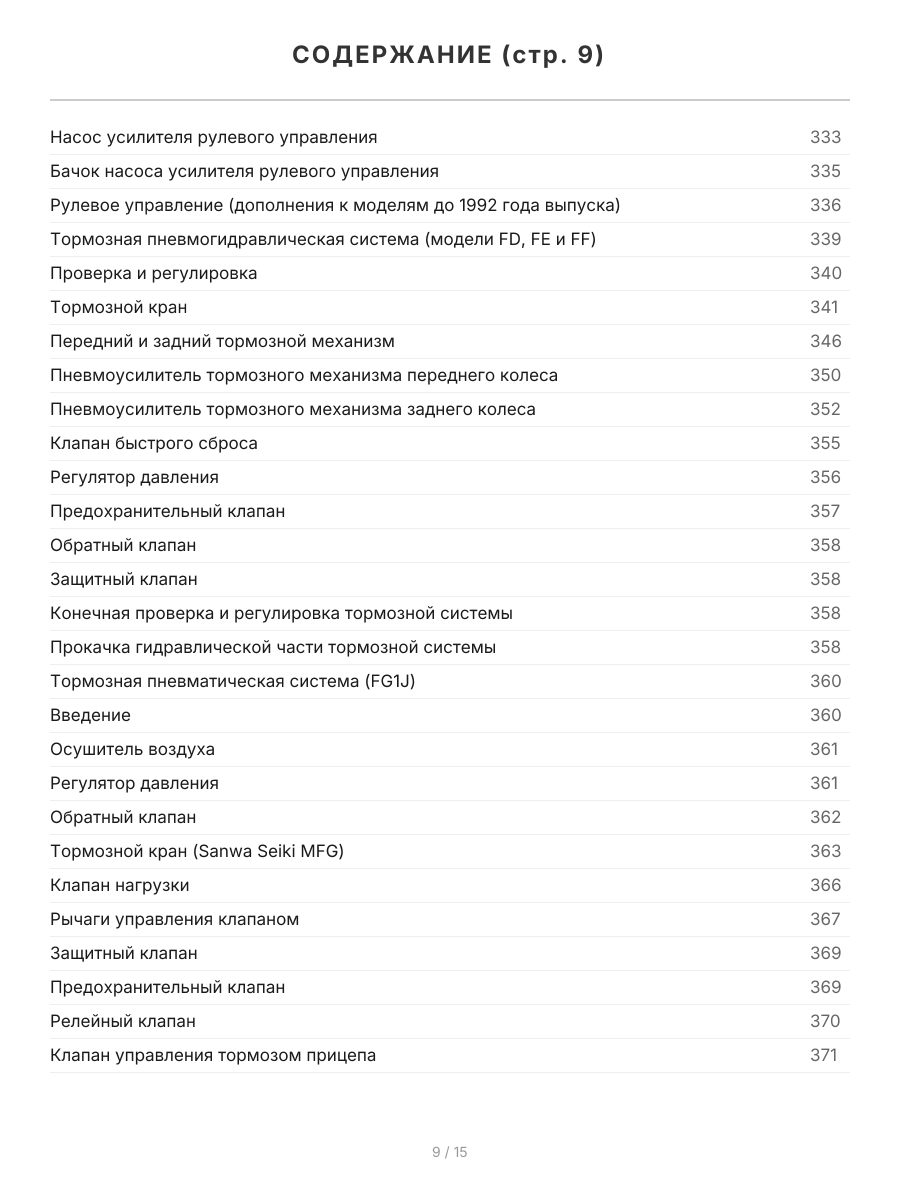

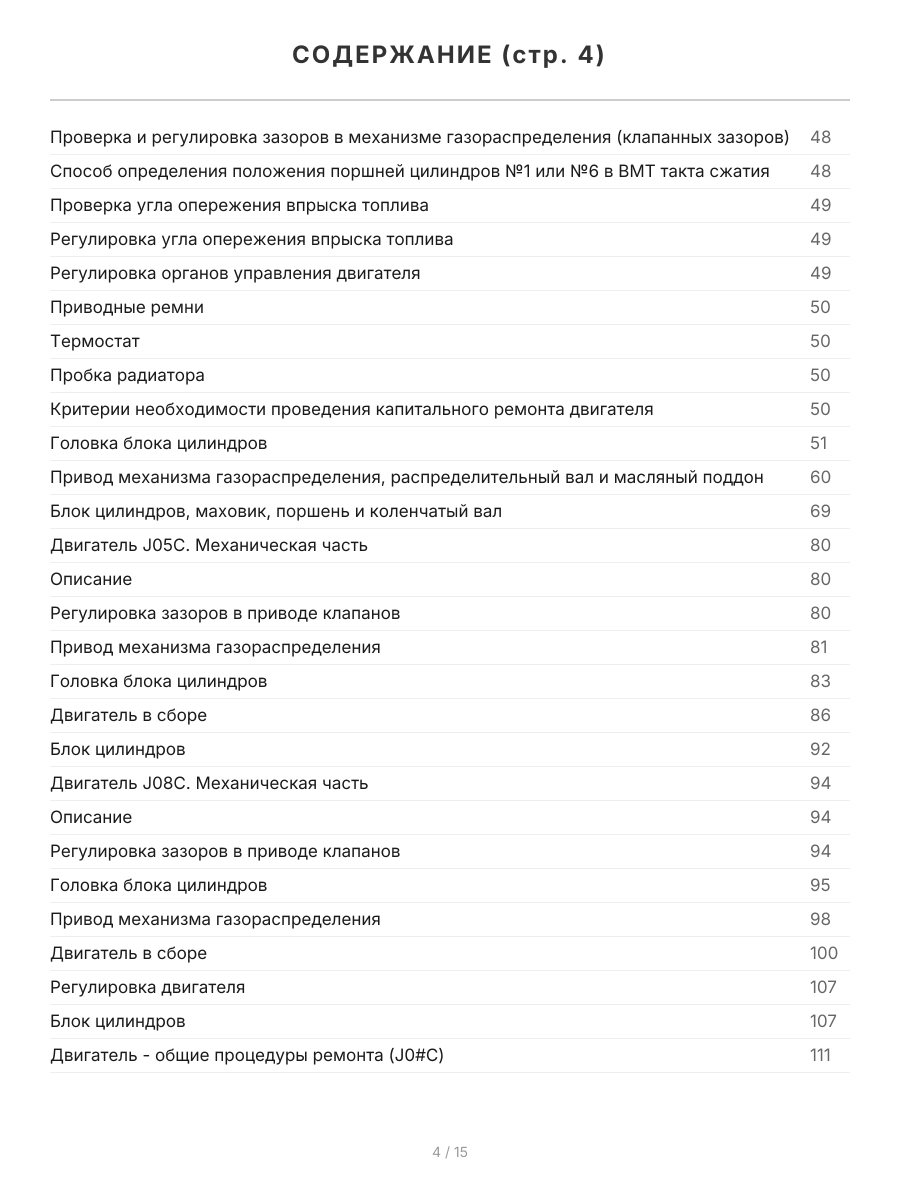

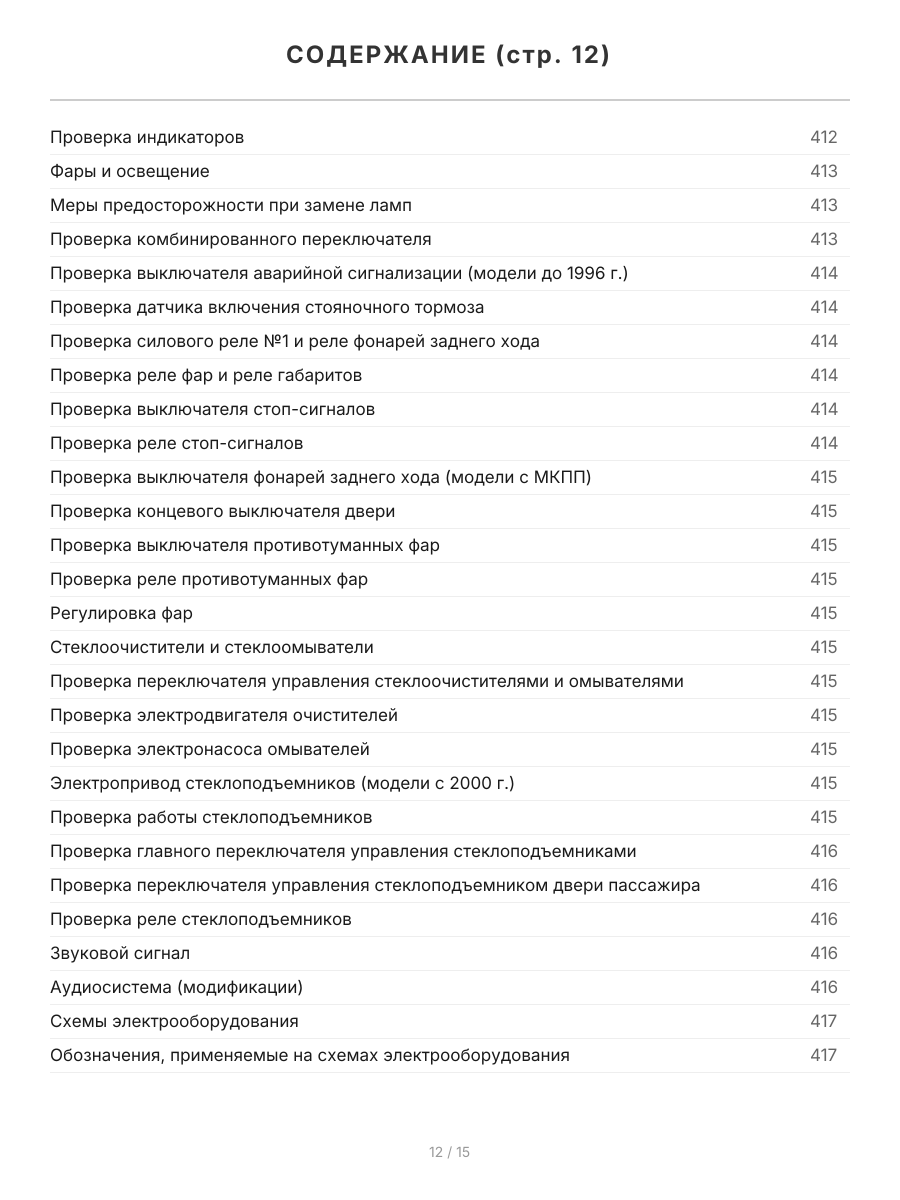

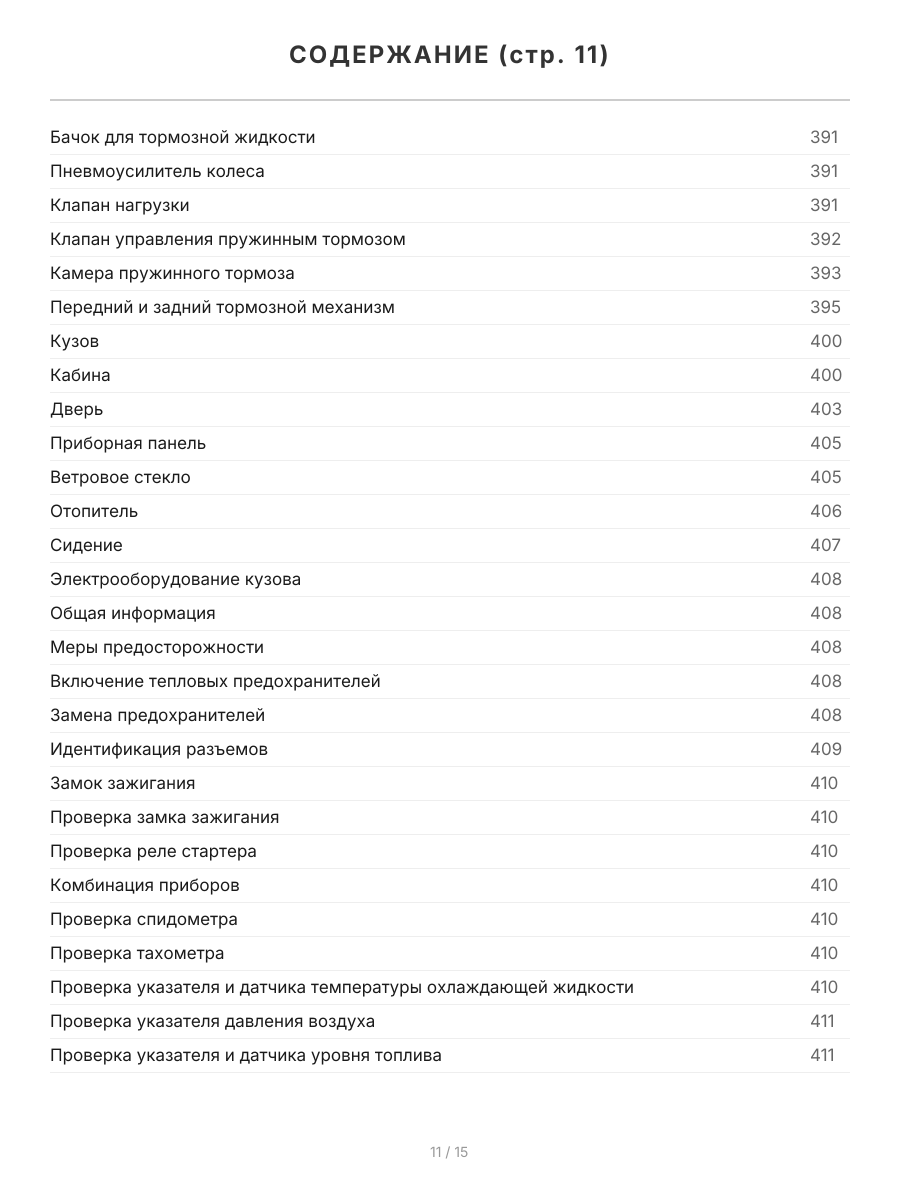

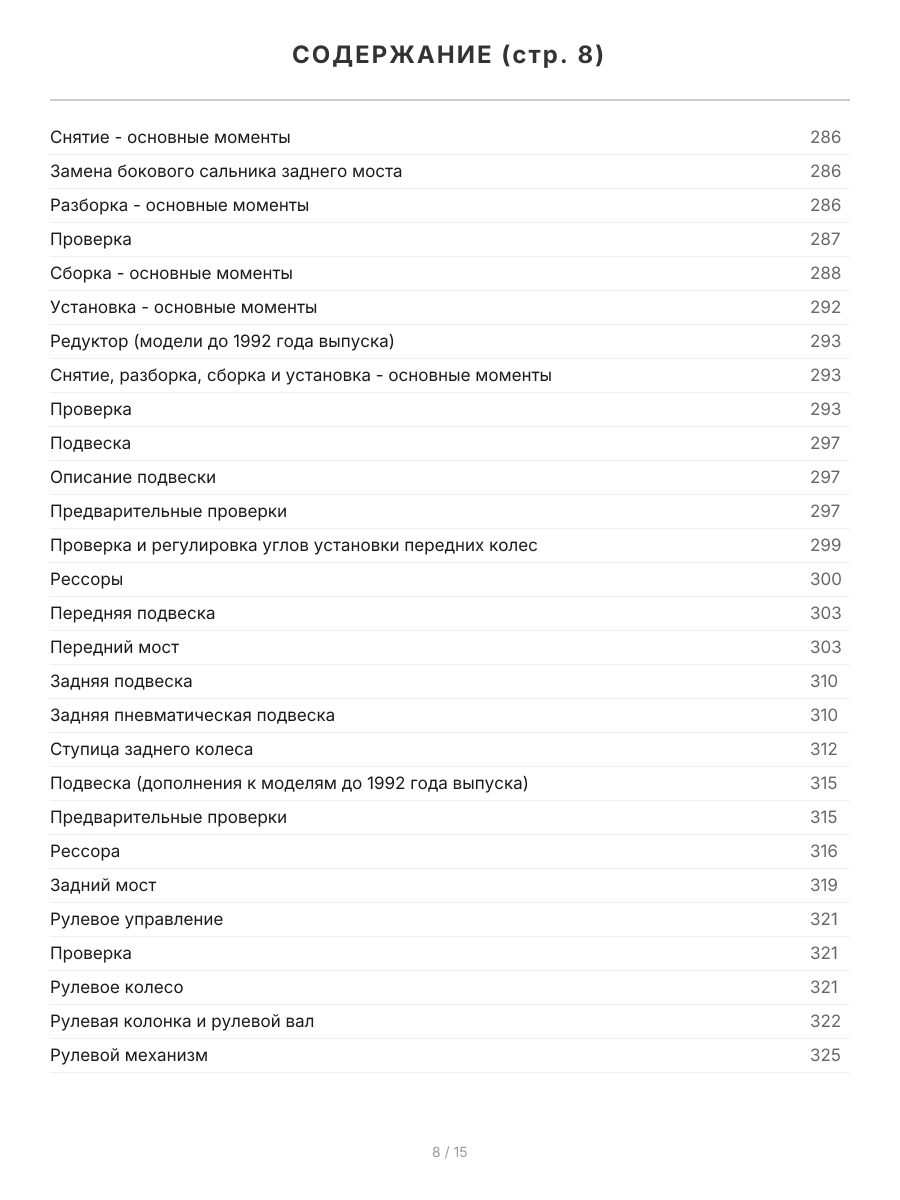

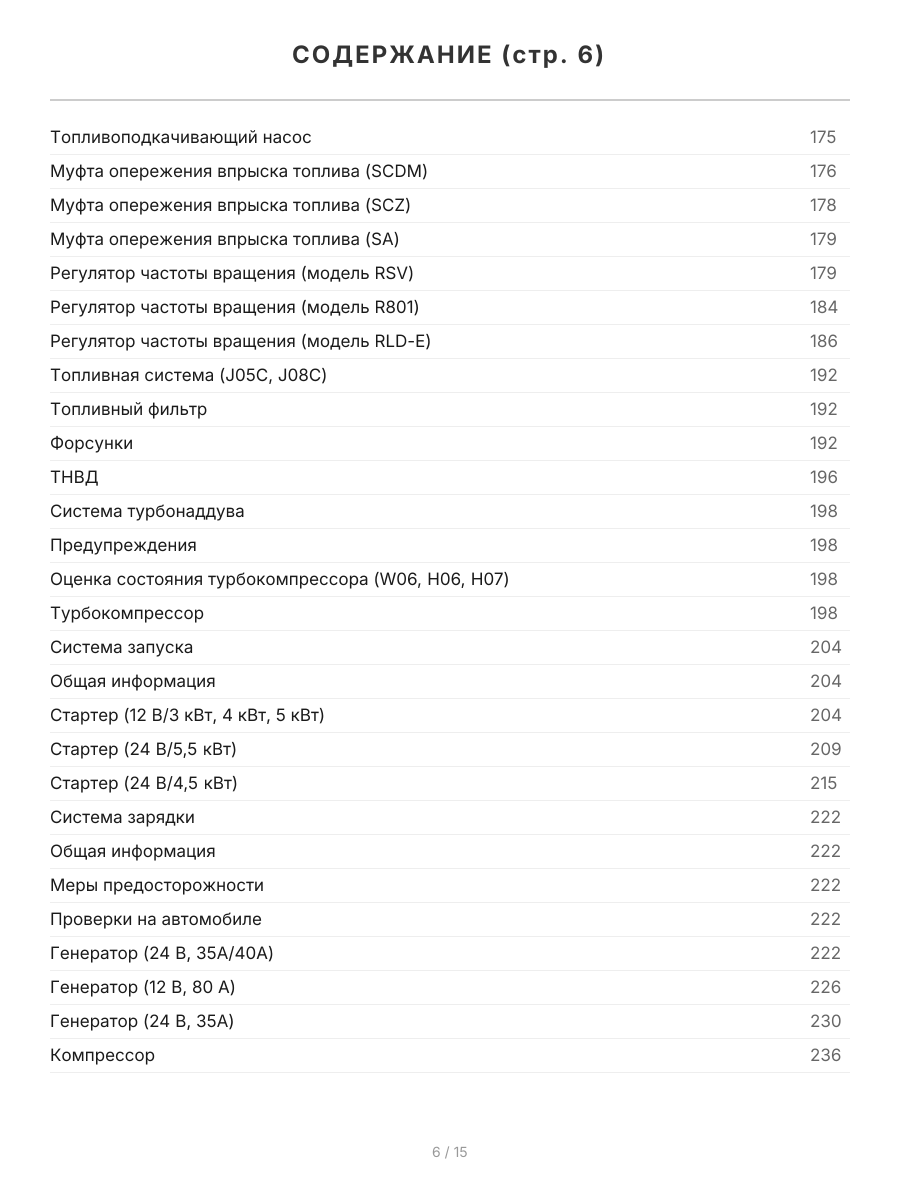

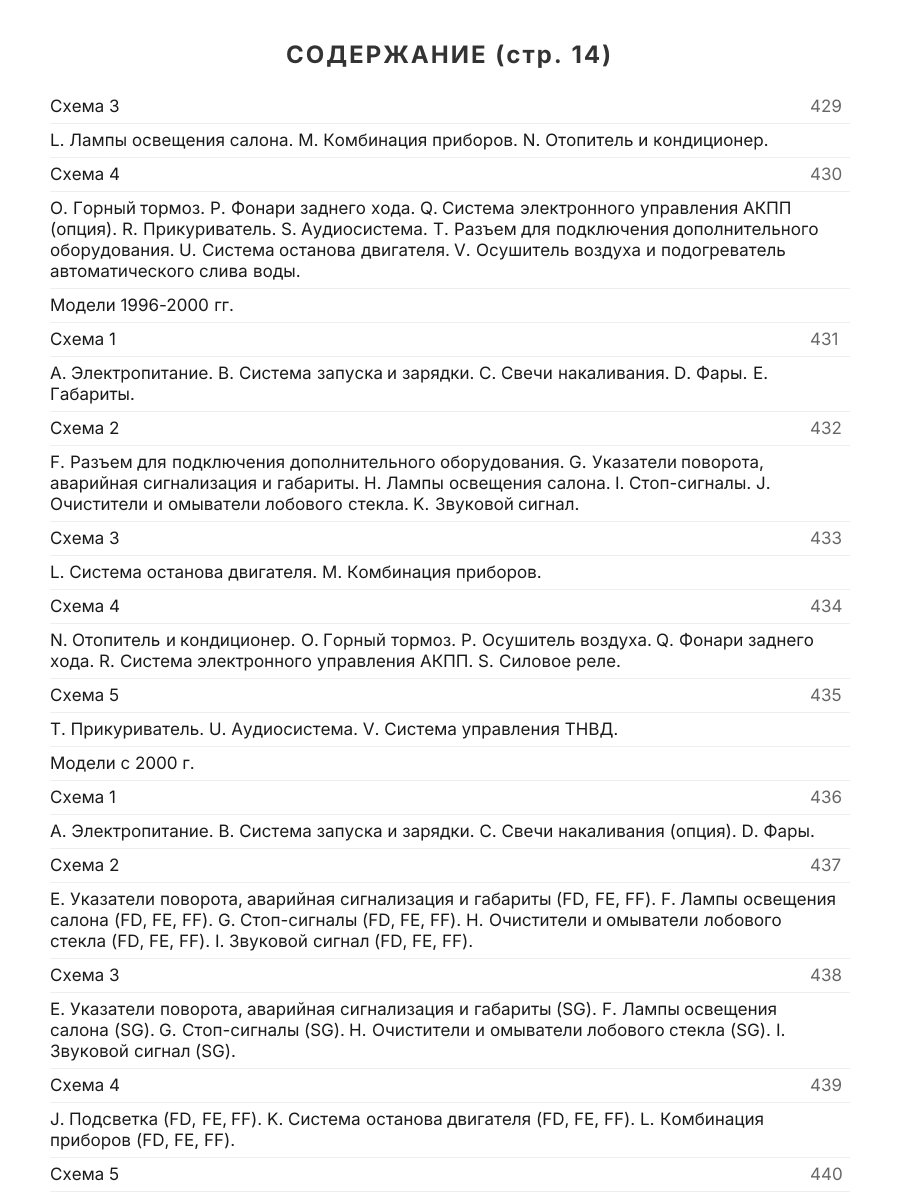

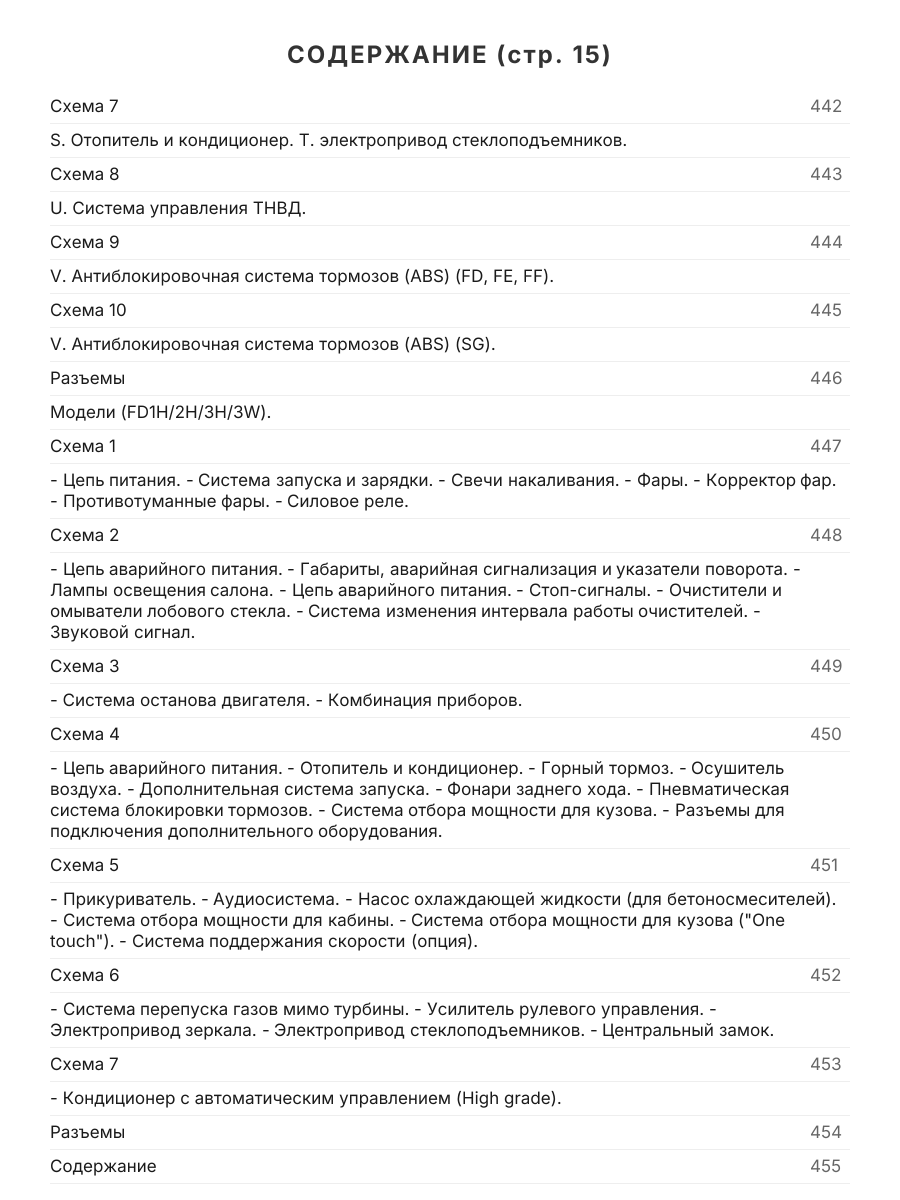

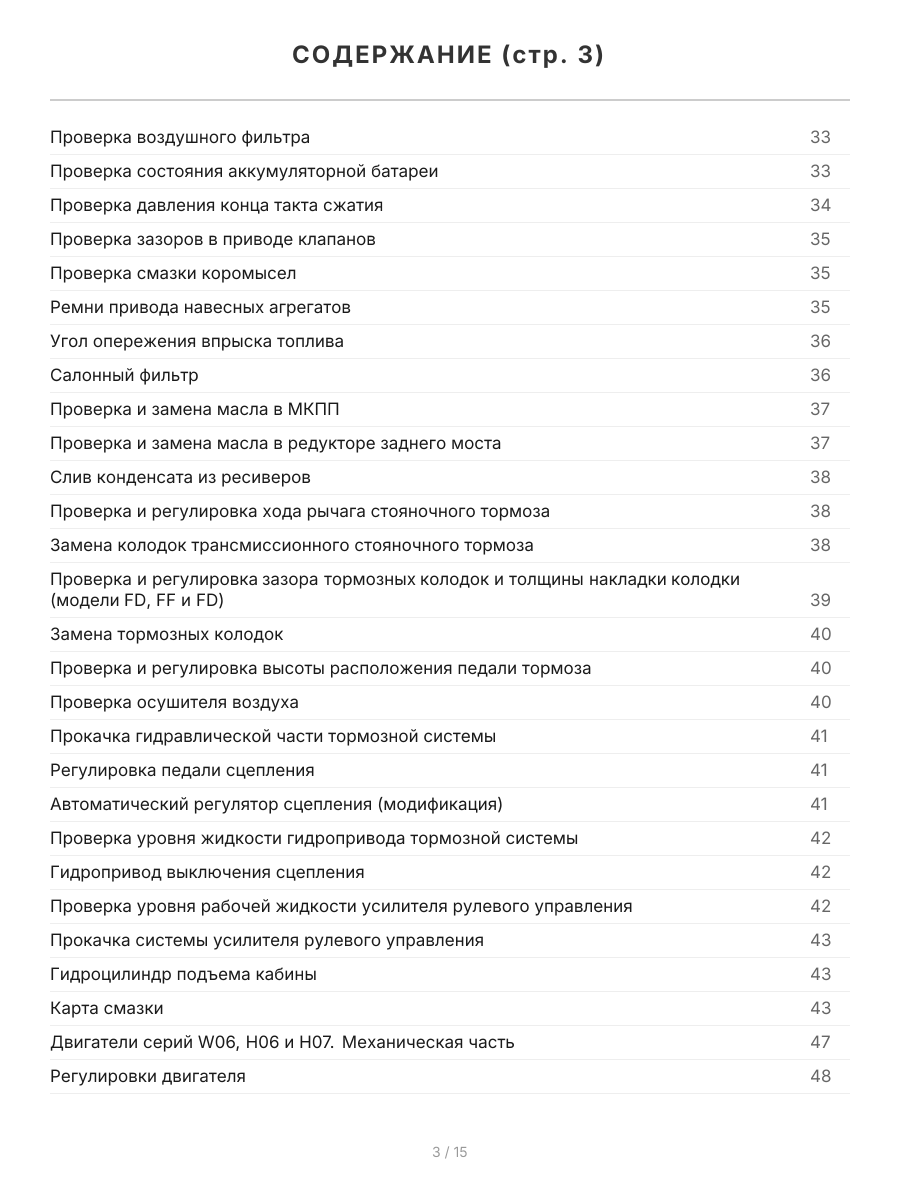

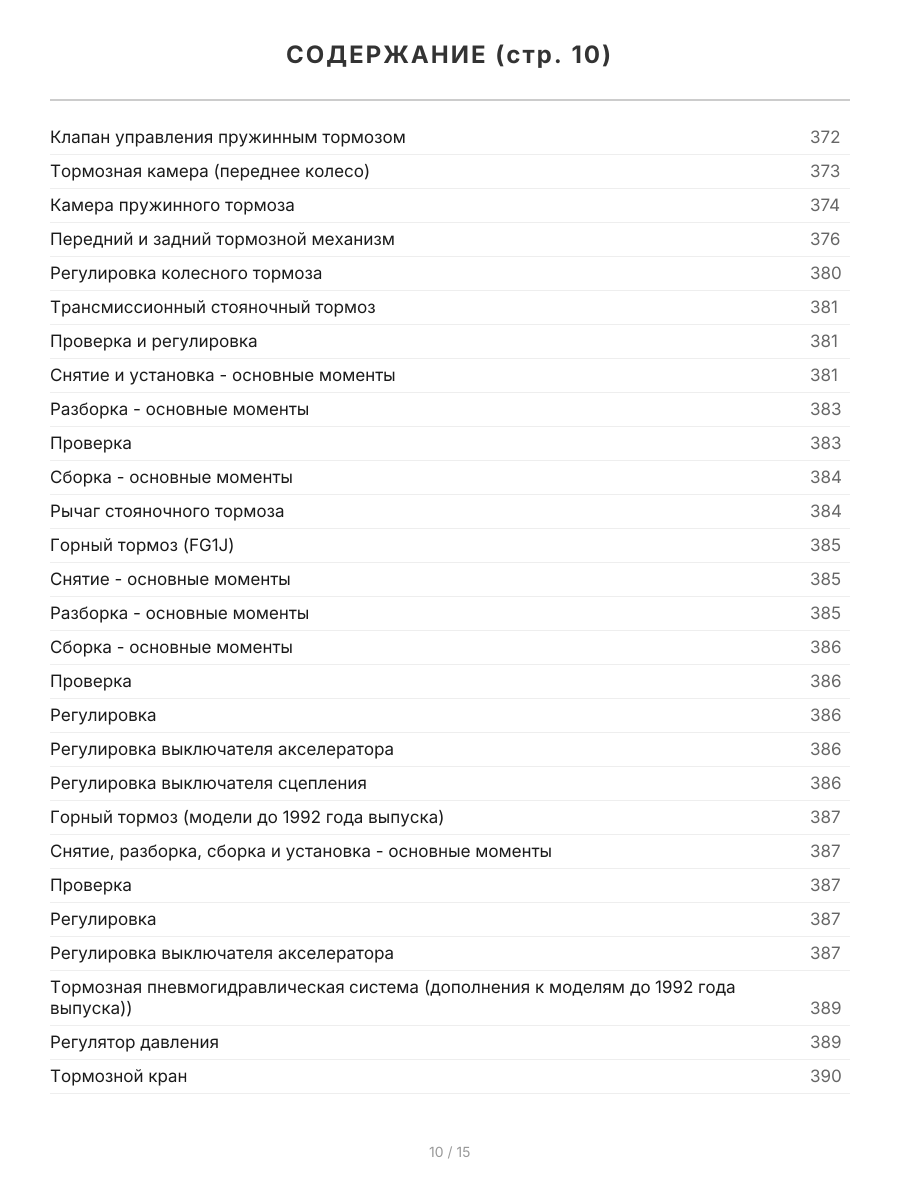

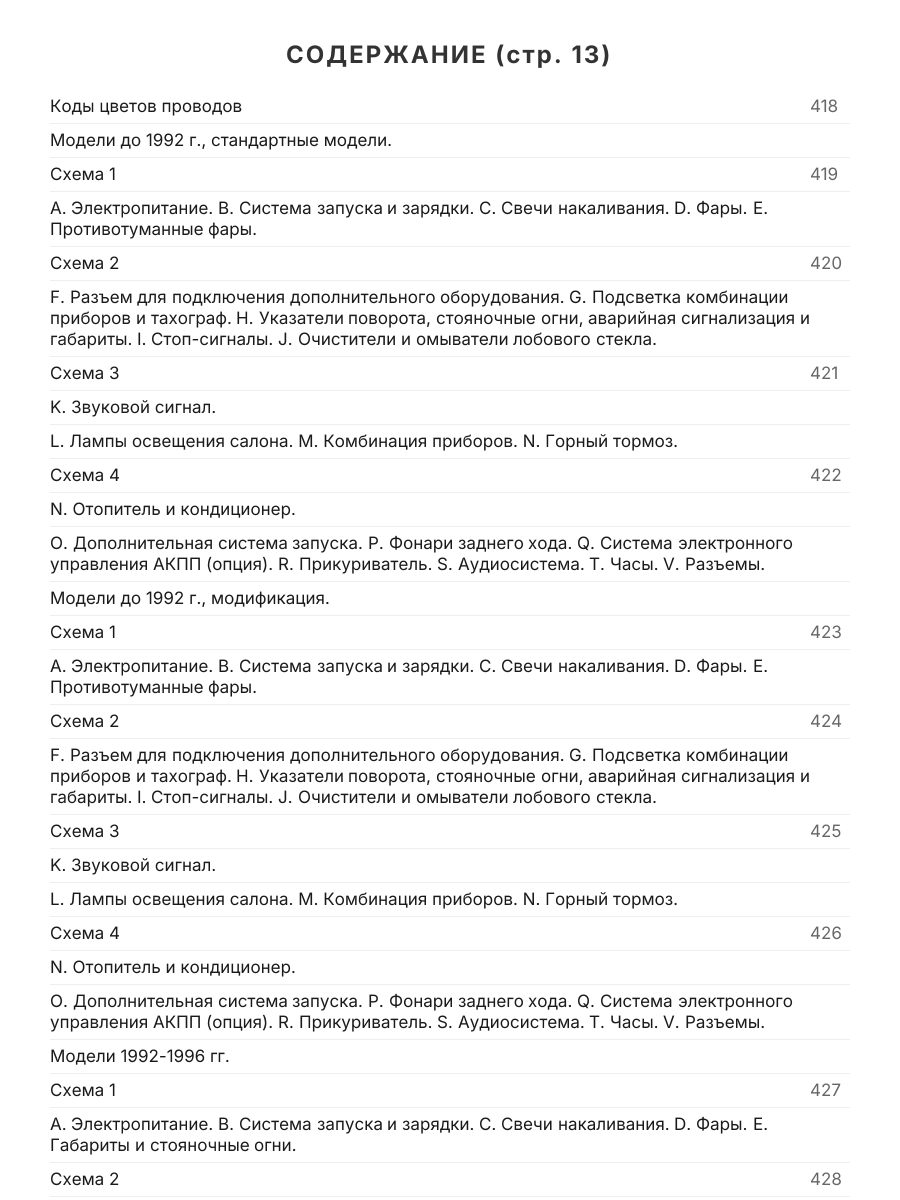

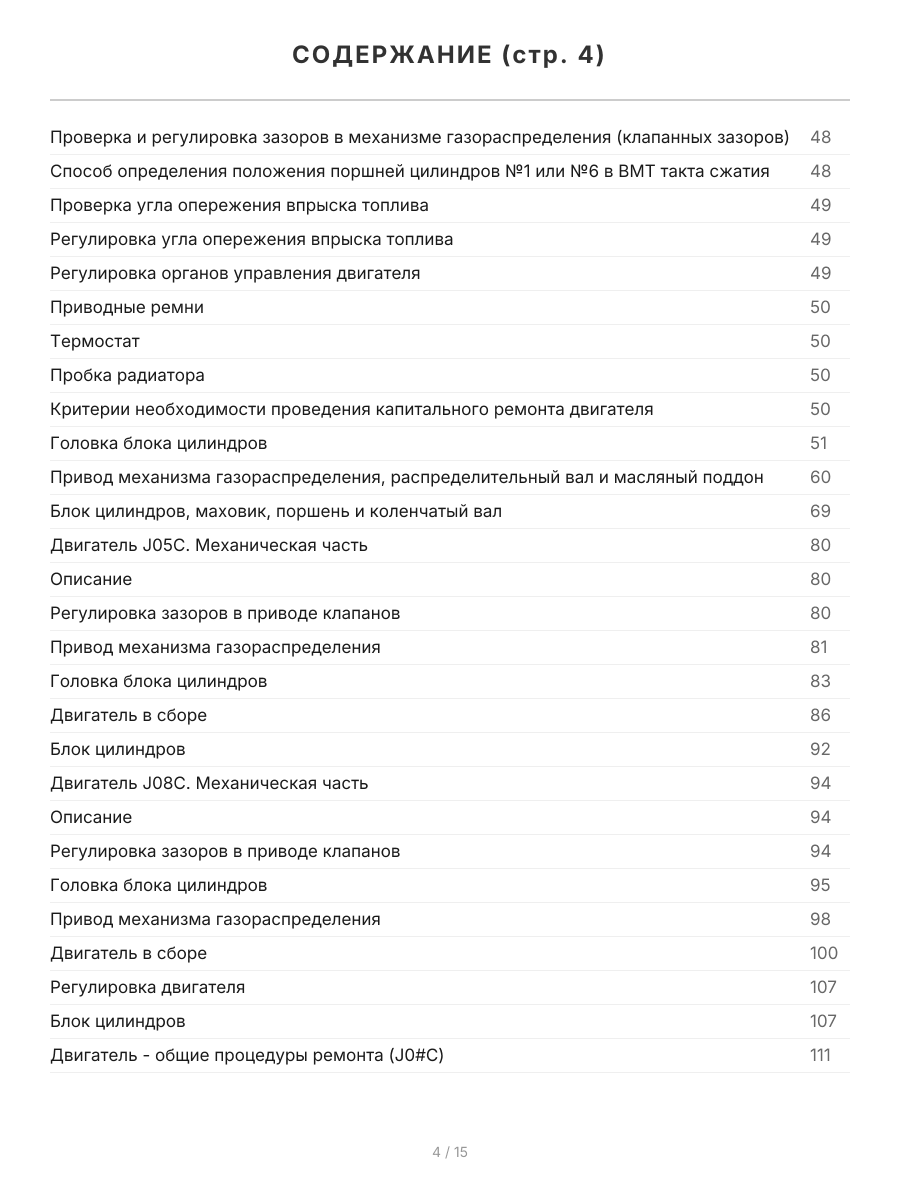

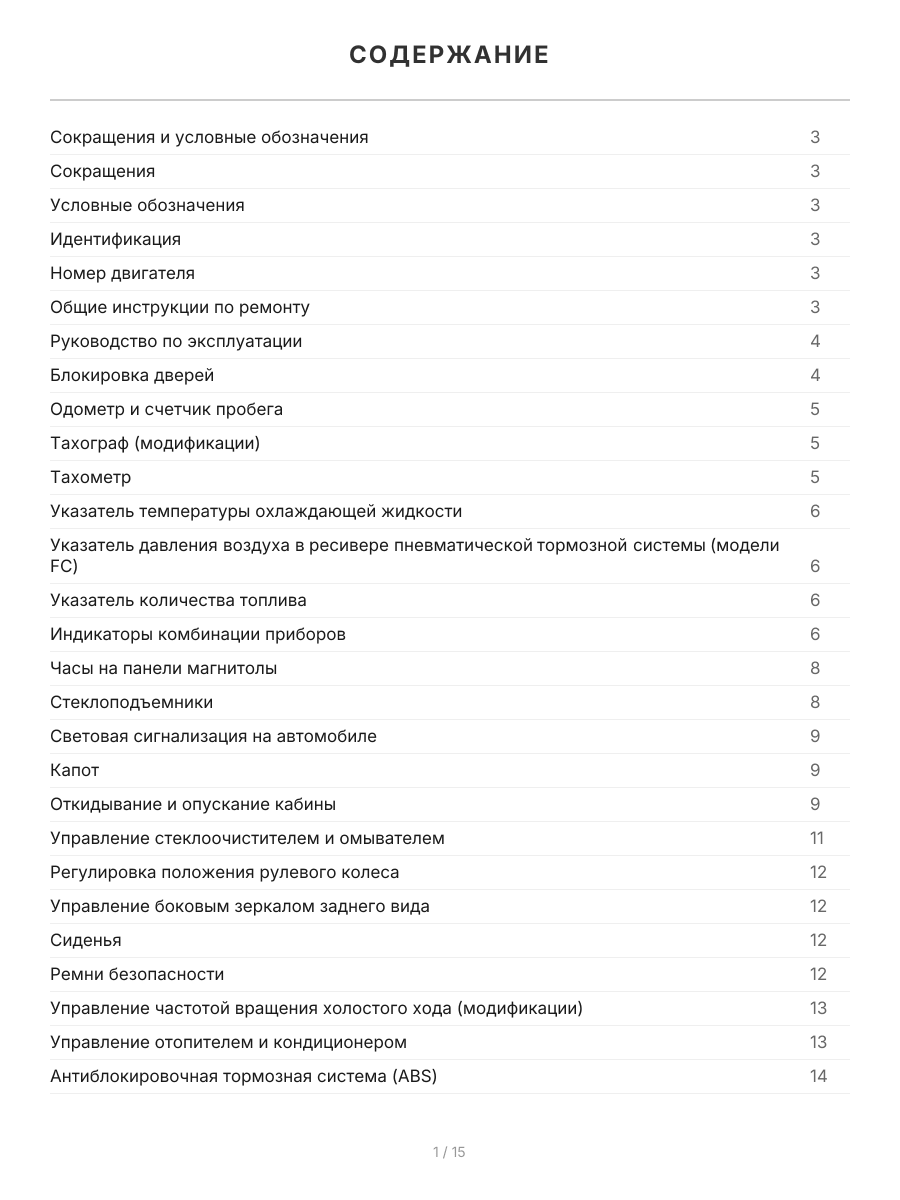

Оглавление
