Книга: KIA CEED бензин / дизель с 2007 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Третий Рим
-22%
Книга: KIA CEED (б , д) с 2007 г.в., рем., экспл., то., Ч/Б фото., сер. ШАР | Третий Рим
Книга: KIA CEED (б , д) с 2007 г.в., рем., экспл., то., Ч/Б фото., сер. ШАР | Третий Рим
Книга: KIA CEED (б , д) с 2007 г.в., рем., экспл., то., Ч/Б фото., сер. ШАР | Третий Рим
Книга: KIA CEED (б , д) с 2007 г.в., рем., экспл., то., Ч/Б фото., сер. ШАР | Третий Рим
Книга: KIA CEED (б , д) с 2007 г.в., рем., экспл., то., Ч/Б фото., сер. ШАР | Третий Рим
Книга: KIA CEED (б , д) с 2007 г.в., рем., экспл., то., Ч/Б фото., сер. ШАР | Третий Рим
Артикул
702830
ISBN
978-5-91770-073-1
Издательство
Третий Рим
Серия
Школа авторемонта
Кол-во страниц
336
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 280 мм
Цветность
Ч/Б

Руководство по ремонту, техническому обслуживанию и эксплуатации Kia Cee'd с 2007 года выпуска.

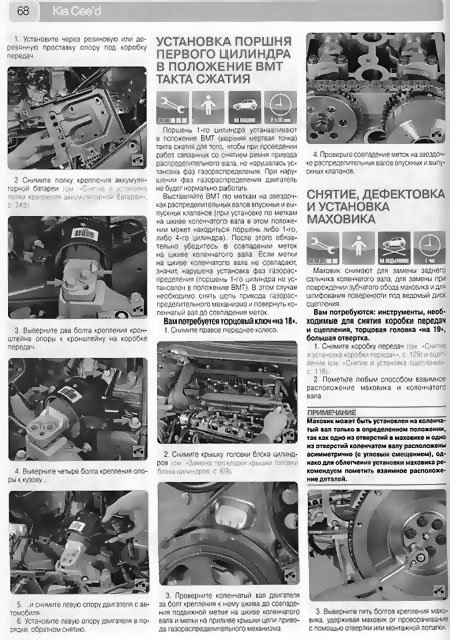

В книге представлены: бензиновые двигатели 1.4 л, 1.6 л, 2.0 л (R4 16V), дизельные двигатели 1.6 л, 2.0 л (R4 16V, Turbo).


Издание содержит более 2500 фотографий, подробно отображающих весь процесс пошагового ремонта Kia Cee'd, полные технические характеристики автомобиля, перечни возможных неисправностей и рекомендации по их устранению.


Технология работ выбрана применительно к условиям гаража с использованием универсального инструмента, и только в исключительных случаях приведены рекомендации по применению специального инструмента, имеющегося в свободной продаже.


Операции ремонта агрегатов и узлов в каждом разделе подобраны по принципу «от простого к сложному»: от простейших операции по обслуживанию, регулировке узлов и систем, замене часто выходящих из строя деталей до крупного ремонта агрегатов.


Все материалы книги созданы на конкретном опыте, полученном в ходе полной разборки и Kia Cee'd высококвалифицированными автомеханиками.


Весь порядок поиска неисправности проиллюстрирован фотографиями.


Книга предназначена для владельцев автомобилей Киа Сид, работникам СТО и ремонтуных мастерских.
