Книга: KIA MAGENTIS бензин с 2006 г.в.,, рестайлинг 2009 г. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-30%
Книга: KIA MAGENTIS (б) с 2006 г.в. + рест. 2009 г. рем., экспл., то | Легион-Aвтодата
Книга: KIA MAGENTIS (б) с 2006 г.в. + рест. 2009 г. рем., экспл., то | Легион-Aвтодата
Книга: KIA MAGENTIS (б) с 2006 г.в. + рест. 2009 г. рем., экспл., то | Легион-Aвтодата
Книга: KIA MAGENTIS (б) с 2006 г.в. + рест. 2009 г. рем., экспл., то | Легион-Aвтодата
Книга: KIA MAGENTIS (б) с 2006 г.в. + рест. 2009 г. рем., экспл., то | Легион-Aвтодата
Книга: KIA MAGENTIS (б) с 2006 г.в. + рест. 2009 г. рем., экспл., то | Легион-Aвтодата
Артикул
7019552
ISBN
978-588850-494-9
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
400
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 х 290 мм
Цветность
Ч/Б
Бензиновые двигатели
2.0; 2.4
В наличии
1 001 ₽
1 430 ₽
Добавить в корзину
В корзину

KIA MAGENTIS – это стильный, маневренный автомобиль, технические характеристики которого отвечают последнему слову техники в области машиностроения. Однако, чтобы автотранспорт верно служил своему владельцу многие годы, а не стал «четырехколесной проблемой», необходимо грамотно эксплуатировать машину, со знанием дела подходить к вопросам технического обслуживания и ремонта.


Для всех настоящих и будущих владельцев Kia Magentis, а также специалистов СТО и автосервисов, издательство «Легион-Aвтодата» подготовила незаменимый подарок – отлично оформленное руководство по ремонту KIA MAGENTIS, а также эксплуатации и техническому обслуживанию автомобилей этой марки, выпускаемых с 2006 года, включая модификации 2009 года (бензиновые двигатели 2 и 2,4 литра). Хочется, подчеркнуть, что данное руководство по ремонту Киа Маджентис имеет сугубо практическую направленность и предназначено в помощь как опытному автолюбителю, так и новичку. Авторы (практикующие автоинженеры) сумели уложиться в 400 страниц, каждая из которых содержит незаменимую для водителя информацию, вооружившись которой можно сохранить не только свои деньги, но и время. Ведь обращение в автосервис не всегда приносит желаемый результат, зато всегда дорого стоит. К тому же, зная из книги наперед весь характер предстоящих ремонтных операций, водитель сможет на равных общаться с работниками автомастерской и не даст ввести себя в заблуждение. Итак, первая часть книги содержит основную информацию о внешнем и внутреннем устройстве Kia Magentis, принципах работы автомобиля, взаимосвязи узлов, агрегатов и систем. Также здесь представлена подробная инструкция по эксплуатации Kia Magentis, описаны особенности технического обслуживания машины. В мануале есть множество наглядных таблиц, схем и рисунков – черно-белых, но очень четких.


Вторая часть (самая большая) посвящена вопросам диагностики и устранения неполадок, которые обычно чаще всего возникают в пути, когда водитель вовсе не готов к такому повороту событий. Данное руководство по ремонту КИА МАДЖЕНТИС предоставляет возможность автолюбителю самостоятельно решить возникшие трудности, чтобы затем спокойно ехать дальше. Благодаря предложенной авторами уникальной системе определения неисправностей, можно своими силами разобраться в причинах возникшей неполадки и даже без специального оснащения оптимальным образом осуществить все ремонтные процедуры (за исключением разве что наиболее трудных случаев, когда обращение в мастерскую все же необходимо).


Для облегчения ремонтной деятельности, все операции, связанные с диагностикой и починкой машины, приведены в книге наглядно и поэтапно, а все промежуточные действия имеют сноски на ту страницу, где о них сказано более подробно. Починить электронику авто помогут приведенные в данном мануале подробные электросхемы KIA MAGENTIS (раскрыты также принципы группирования элементов). Таким образом, с помощью данного руководства, Вы сможете в гаражных условиях быстро и правильно осуществлять сборку, разборку, смазку, починку или замену основных систем и агрегатов Kia Magentis – рулевого управления, трансмиссии, двигателя, тормозной системы, подвески и других, а также электрооборудования.


В приложении читатель найдет немало важных данных для автомобилиста, например, сводные таблицы и схемы, несколько слов о тюнинге авто, безопасности на дороге, подготовке машины к первому выезду и т.д.



Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Может стать замечательным подарком по любому случаю вашим родным и близким, коллегам или друзьям.
Заказать прямо сейчас
Показать Оглавление
Скрыть Оглавление

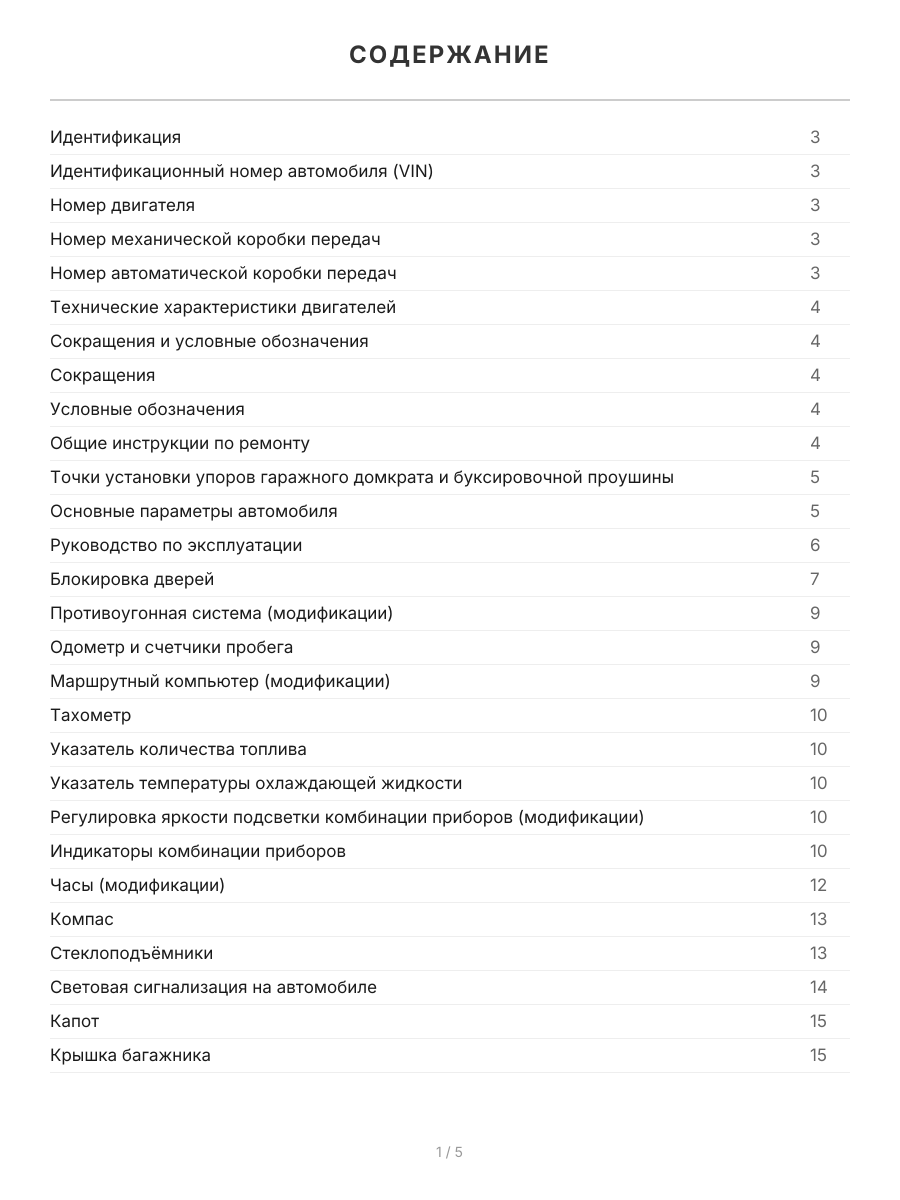

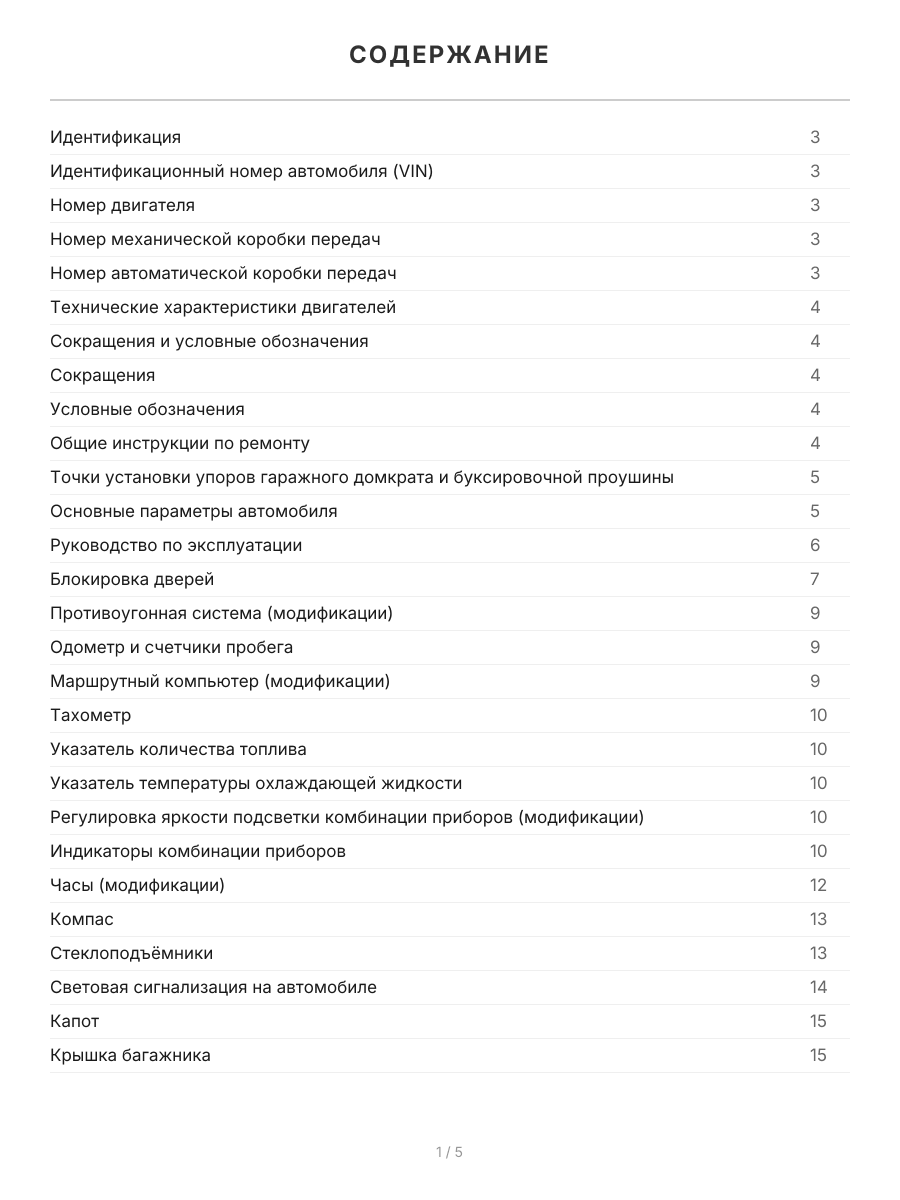

Оглавление
Идентификация 3
Идентификационный номер автомобиля (VIN) 3
Номер двигателя 3
Номер механической коробки передач 3
Номер автоматической коробки передач 3
Технические характеристики двигателей 4
Сокращения и условные обозначения 4
Сокращения 4
Условные обозначения 4
Общие инструкции по ремонту 4
Точки установки упоров гаражного домкрата и буксировочной проушины 5
Основные параметры автомобиля 5
Руководство по эксплуатации 6
Блокировка дверей 7
Противоугонная система (модификации) 9
Одометр и счетчики пробега 9
Маршрутный компьютер (модификации) 9
Тахометр 10
Указатель количества топлива 10
Указатель температуры охлаждающей жидкости 10
Регулировка яркости подсветки комбинации приборов (модификации) 10
Индикаторы комбинации приборов 10
Часы (модификации) 12
Компас 13
Стеклоподъёмники 13
Световая сигнализация на автомобиле 14
Капот 15
Крышка багажника 15

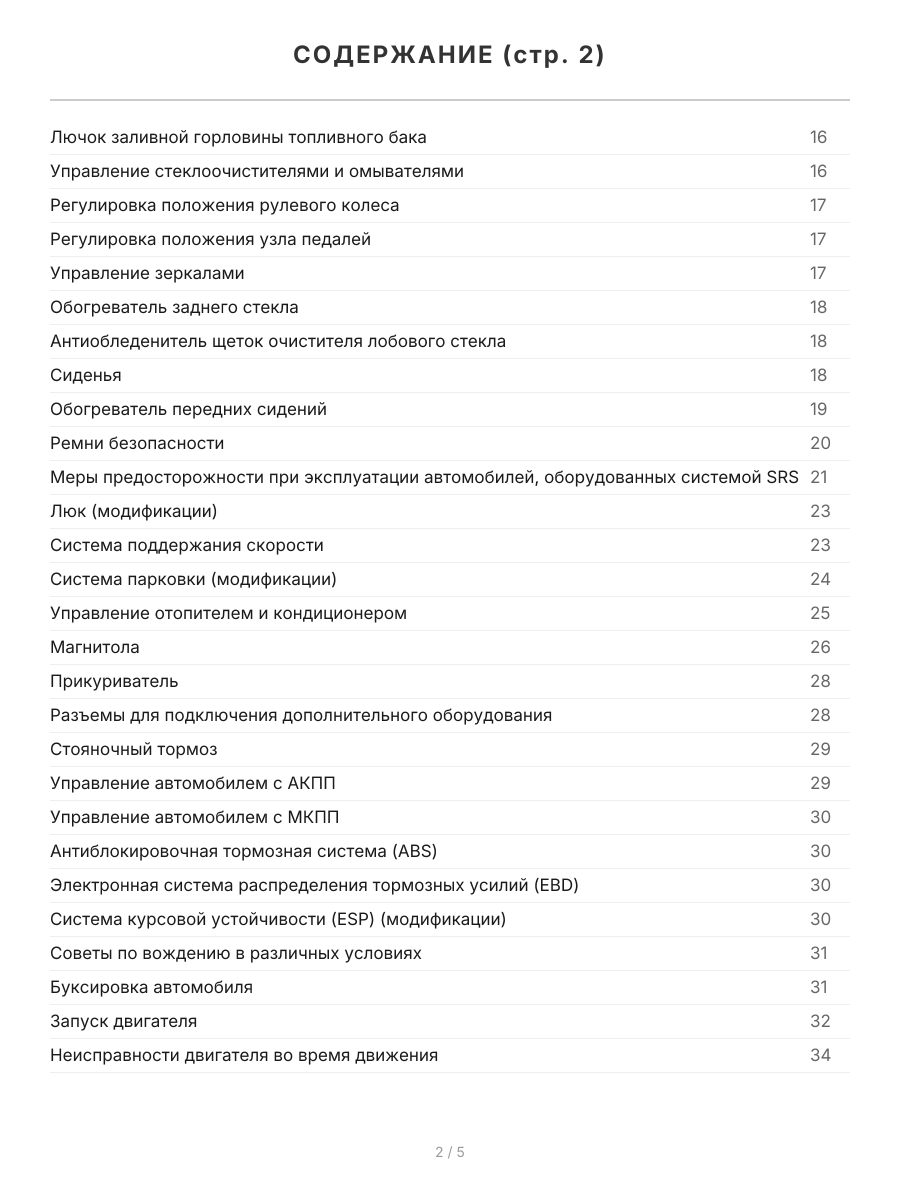

Лючок заливной горловины топливного бака 16
Управление стеклоочистителями и омывателями 16
Регулировка положения рулевого колеса 17
Регулировка положения узла педалей 17
Управление зеркалами 17
Обогреватель заднего стекла 18
Антиобледенитель щеток очистителя лобового стекла 18
Сиденья 18
Обогреватель передних сидений 19
Ремни безопасности 20
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 21
Люк (модификации) 23
Система поддержания скорости 23
Система парковки (модификации) 24
Управление отопителем и кондиционером 25
Магнитола 26
Прикуриватель 28
Разъемы для подключения дополнительного оборудования 28
Стояночный тормоз 29
Управление автомобилем с АКПП 29
Управление автомобилем с МКПП 30
Антиблокировочная тормозная система (ABS) 30
Электронная система распределения тормозных усилий (EBD) 30
Система курсовой устойчивости (ESP) (модификации) 30
Советы по вождению в различных условиях 31
Буксировка автомобиля 31
Запуск двигателя 32
Неисправности двигателя во время движения 34

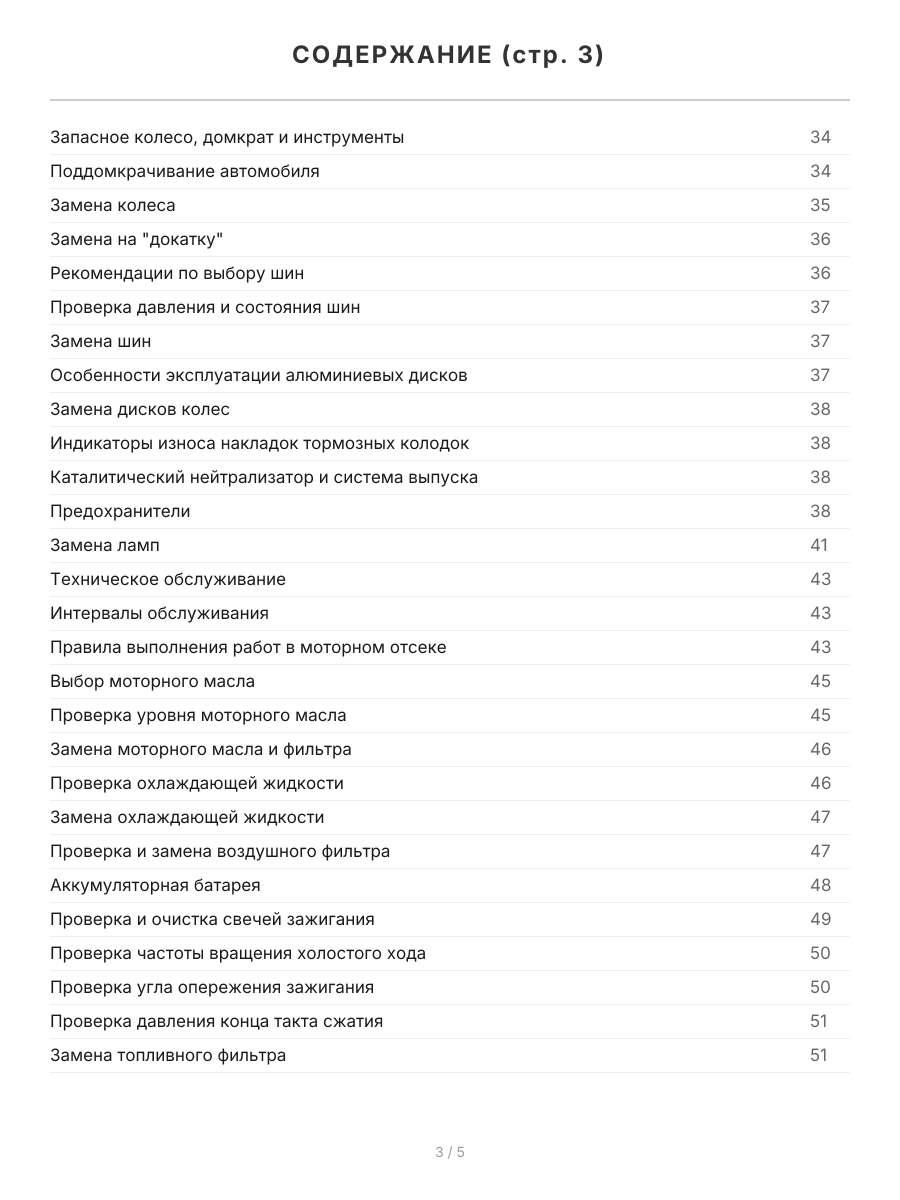

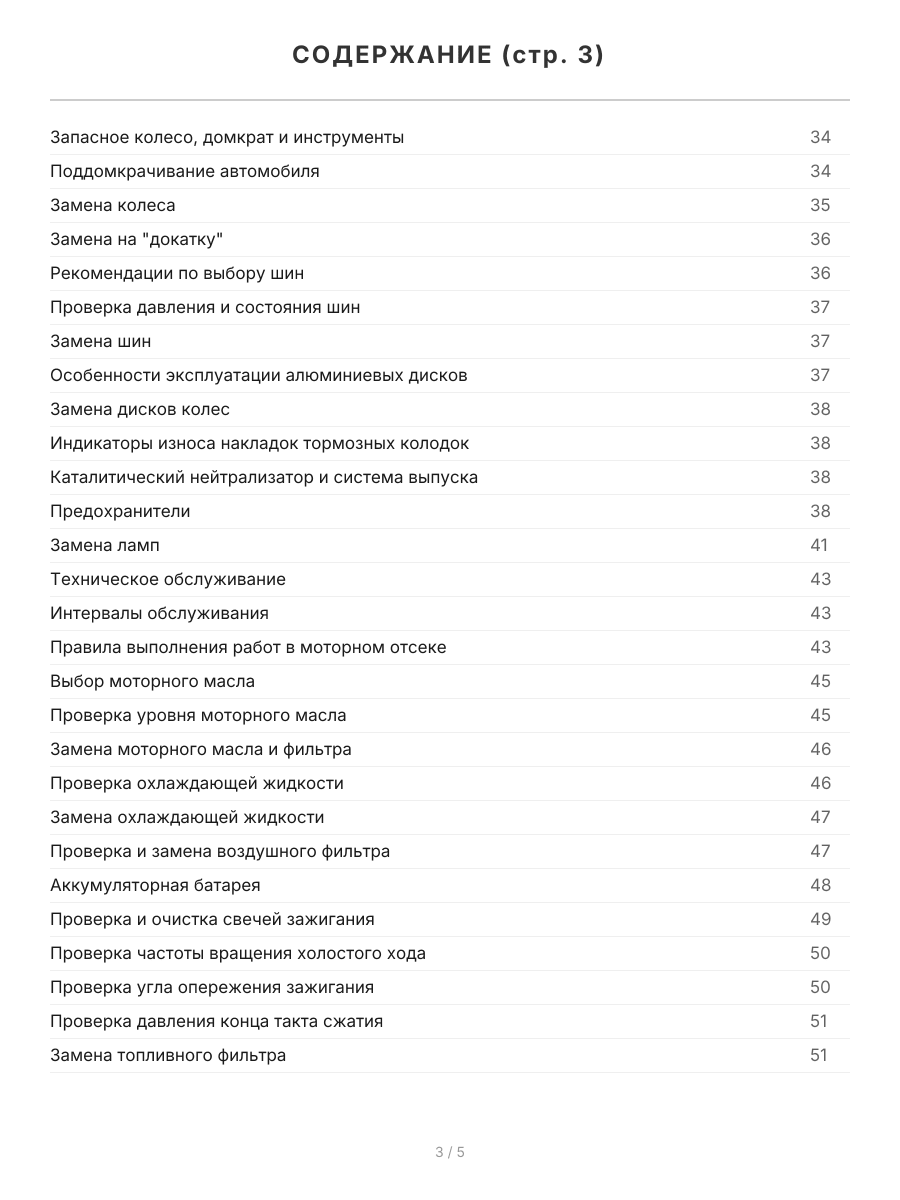

Запасное колесо, домкрат и инструменты 34
Поддомкрачивание автомобиля 34
Замена колеса 35
Замена на "докатку" 36
Рекомендации по выбору шин 36
Проверка давления и состояния шин 37
Замена шин 37
Особенности эксплуатации алюминиевых дисков 37
Замена дисков колес 38
Индикаторы износа накладок тормозных колодок 38
Каталитический нейтрализатор и система выпуска 38
Предохранители 38
Замена ламп 41
Техническое обслуживание 43
Интервалы обслуживания 43
Правила выполнения работ в моторном отсеке 43
Выбор моторного масла 45
Проверка уровня моторного масла 45
Замена моторного масла и фильтра 46
Проверка охлаждающей жидкости 46
Замена охлаждающей жидкости 47
Проверка и замена воздушного фильтра 47
Аккумуляторная батарея 48
Проверка и очистка свечей зажигания 49
Проверка частоты вращения холостого хода 50
Проверка угла опережения зажигания 50
Проверка давления конца такта сжатия 51
Замена топливного фильтра 51
Проверка ремня привода навесных агрегатов 51
Проверка уровня тормозной жидкости 52
Педаль сцепления 52
Педаль тормоза 52
Проверка уровня масла в механической КПП 52
Замена масла в механической КПП 52
Проверка состояния и уровня рабочей жидкости в АКПП 52
Замена рабочей жидкости в АКПП 53
Проверка уровня жидкости для омывателей стёкол 53
Заправка системы кондиционирования 53
Замена салонного фильтра 54
Проверка уровня рабочей жидкости гидроусилителя рулевого управления 54
Замена рабочей жидкости гидроусилителя рулевого управления 54
Прокачка гидроусилителя рулевого управления 54
Проверка эффективности стояночного тормоза 55
Тормозные колодки 55
Проверка чехлов приводных валов 56
Проверка пыльника наконечника рулевой тяги 56
Дополнительные проверки 57
Двигатель - механическая часть 58
Общая информация 58
Проверка и регулировка зазоров в приводе клапанов 59
Двигатель в сборе 62
Цепи привода ГРМ и балансирного механизма 66
Головка блока цилиндров 71
Блок цилиндров 77

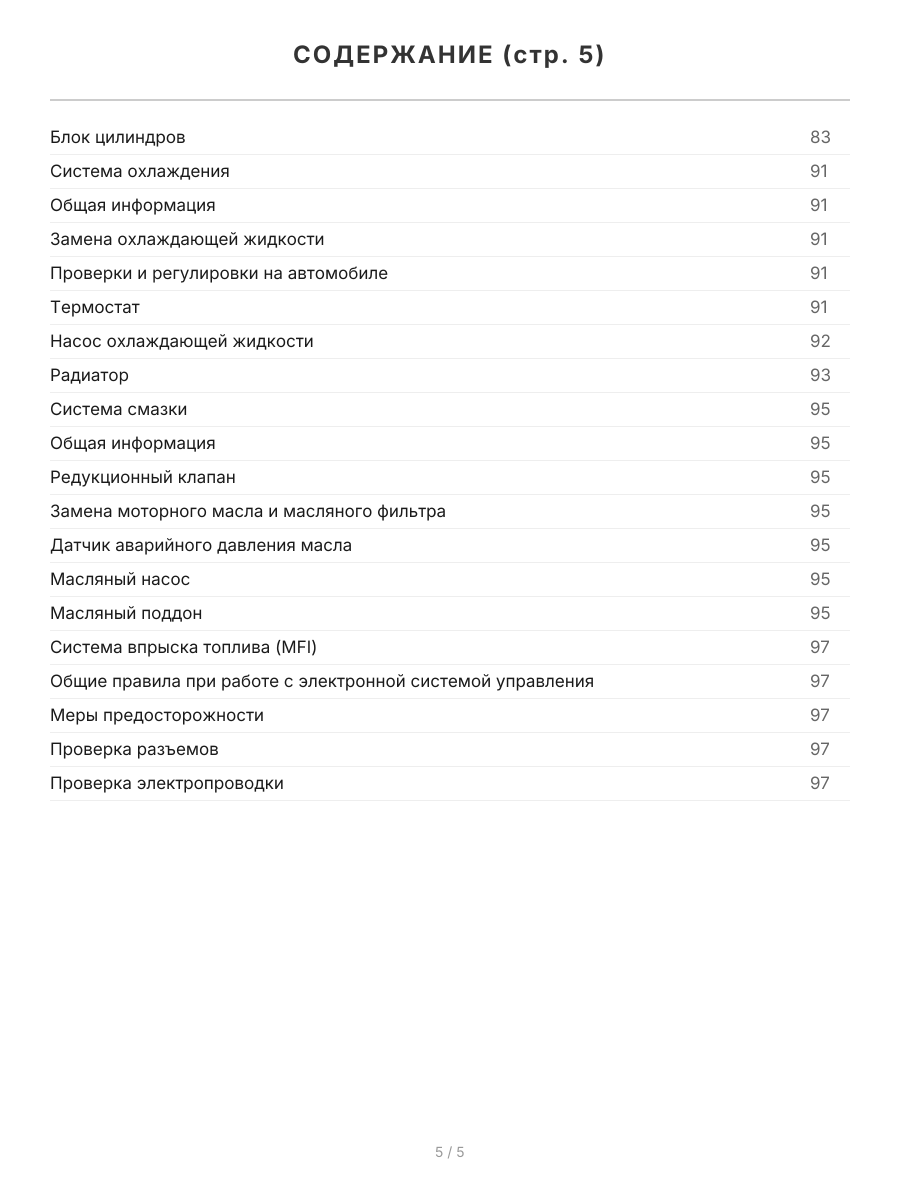

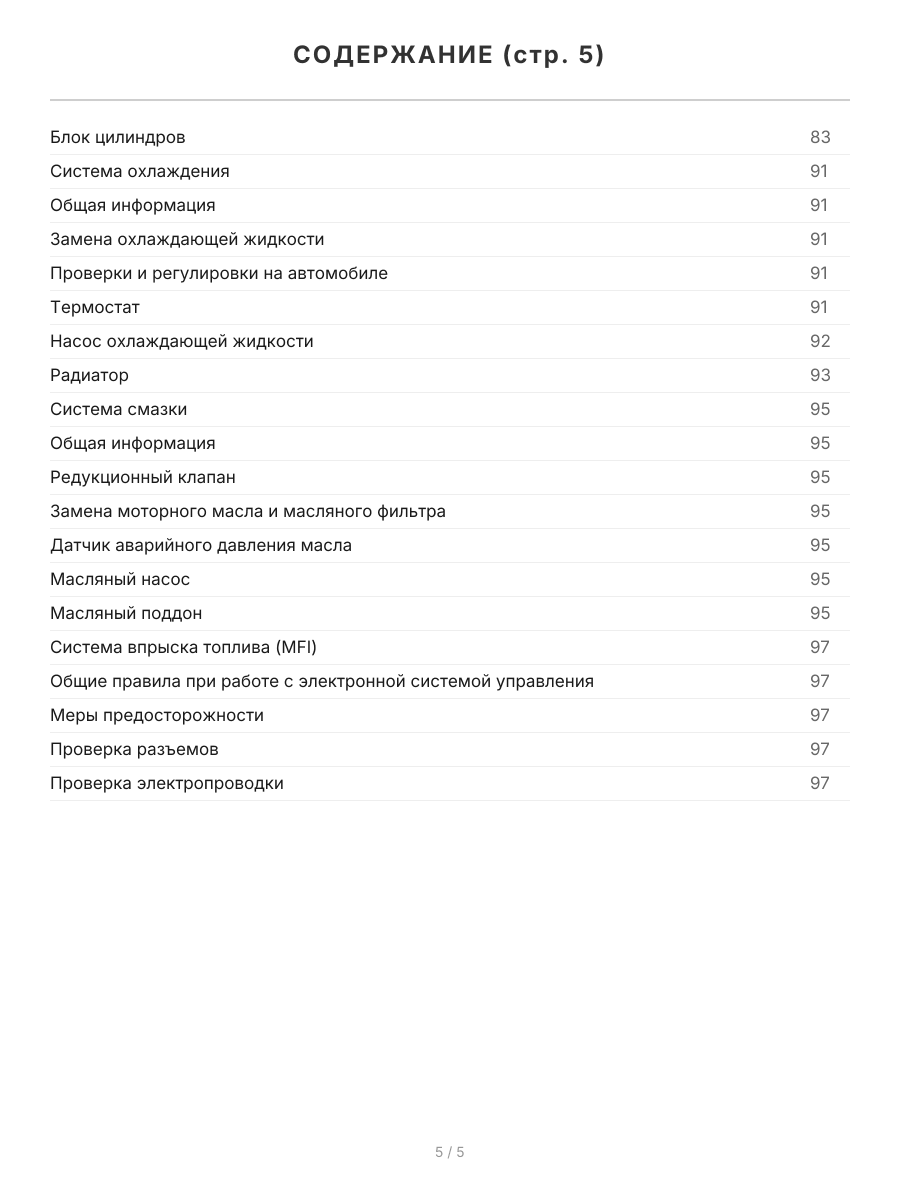

Двигатель - общие процедуры ремонта 79
Головка блока цилиндров 79
Блок цилиндров 83
Система охлаждения 91
Общая информация 91
Замена охлаждающей жидкости 91
Проверки и регулировки на автомобиле 91
Термостат 91
Насос охлаждающей жидкости 92
Радиатор 93
Система смазки 95
Общая информация 95
Редукционный клапан 95
Замена моторного масла и масляного фильтра 95
Датчик аварийного давления масла 95
Масляный насос 95
Масляный поддон 95
Система впрыска топлива (MFI) 97
Общие правила при работе с электронной системой управления 97
Меры предосторожности 97
Проверка разъемов 97
Проверка электропроводки 97
Проверка цепи при перегорании предохранителя 98
Поиск периодически возникающих неисправностей 98
Диагностика системы впрыска топлива 98
Общая информация 98
Стандартная схема поиска неисправностей с помощью сканера 100
Проверка индикатора "CHECK ENGINE" ("проверь двигатель") 100
Считывание кодов неисправностей 100
Стирание кодов неисправностей без сканера 101
Рекомендации к поиску неисправностей по кодам 101
Пояснения по работе системы в аварийном режиме 101
Проверка сигналов на выводах электронного блока управления 114
Проверка с помощью осциллографа 121
Топливная система 121
Меры предосторожности при работе с топливной системой 121
Проверка давления топлива 122
Форсунки 122
Топливный фильтр 123
Топливный бак 123
Система электронного управления 124
Датчик массового расхода воздуха и датчик температуры воздуха на впуске (двигатель 2,0 л) 124
Клапан управления частотой вращения холостого хода (двигатель 2,0 л) 124
Датчик абсолютного давления на впуске и датчик температуры воздуха на впуске (двигатель 2,4 л) 124
Датчик температуры охлаждающей жидкости 125
Дроссельная заслонка с электронным управлением 125
Датчик положения педали акселератора 126
Э/м клапан системы изменения геометрии впускного коллектора 126
Кислородный датчик 126
Датчик детонации 126
Клапан CVVT 127
Датчик температуры масла системы CVVT 127
Система зажигания 127
Проверка искрообразования 127
Свечи зажигания 127
Катушки зажигания 127
Система снижения токсичности 128
Общая информация 128
Система принудительной вентиляции картера 128
Система улавливания паров топлива 129
Поиск неисправностей по их признакам 130
Система запуска 131
Таблица технических данных 131
Поиск неисправностей по их признакам 131
Общая информация 131
Проверки и регулировки стартера 131
Стартер 132
Система зарядки 136
Поиск неисправностей по их признакам 136
Общая информация 136
Меры предосторожности при обслуживании 136
Проверка системы 136
Генератор 138
Сцепление 140
Проверка уровня рабочей жидкости сцепления 140
Прокачка гидропривода сцепления 140
Педаль сцепления 140
Главный цилиндр гидропривода сцепления 141
Рабочий цилиндр гидропривода сцепления 142
Кожух сцепления и ведомый диск сцепления 142
Механическая коробка передач 144
Проверки на автомобиле 144
Снятие и установка коробки передач в сборе 144
Механизм переключения передач 147
Автоматическая коробка передач 149
Общая информация 149
Предварительные операции 149
Проверка уровня и состояния рабочей жидкости в АКПП 149
Замена рабочей жидкости АКПП 149
Замена сальников коробки передач 150
Проверка и регулировка троса управления АКПП и выключателя запрещения запуска 150
Диагностика КПП 151
Поиск неисправностей АКПП 151
Считывание диагностических кодов неисправностей 151
Удаление диагностических кодов неисправностей 151
Проверка электронного блока управления АКПП 151
Поиск неисправностей по их признакам (F4A42-2) 161
Проверка механических систем КПП 162
Дорожный тест (F4A42-2) 162
Проверка на полностью заторможенном автомобиле (stall test) (F4A42-2) 164
Проверка давления в гидросистеме управления АКПП (гидравлический тест) (F4A42-2) 164
Проверка работы электромагнитных клапанов (F4A42-2) 165
Проверка компонентов АКПП (A5GF1 с 2009 г) 165
Блок электромагнитных клапанов 165
Электромагнитный клапан "VFS" 165
Датчик частоты вращения входного вала коробки передач 166
Датчик частоты вращения выходного вала коробки передач 166
Датчик температуры рабочей жидкости АКПП 166
Выключатель запрещения запуска 167
Проверка компонентов АКПП (модели до 2009 г) 167
Селектор АКПП 168
Коробка передач в сборе 168
Приводные валы 174
Снятие 174
Проверка 175
Установка 175
Основные технические данные приводных валов 175
Подвеска 176
Предварительные проверки 176
Проверка и регулировка углов установки передних колес 176
Проверка и регулировка углов установки задних колес 177
Передняя подвеска 177
Ступица переднего колеса 177
Стойка передней подвески 179
Нижний рычаг 180
Стабилизатор поперечной устойчивости 181
Задняя подвеска 182
Ступица заднего колеса 182
Амортизатор 184
Верхний рычаг 184
Нижний рычаг 185
Поперечный регулировочный рычаг 185
Продольный рычаг 186
Стабилизатор поперечной устойчивости 186
Основные технические данные подвески 187
Рулевое управление 188
Предварительные проверки 188
Проверка люфта рулевого колеса 188
Проверка момента начала вращения шаровых шарниров наконечников рулевых тяг 188
Проверка самостоятельного возврата рулевого колеса в среднее положение 188
Проверка натяжения ремня привода насоса усилителя рулевого управления 188
Проверка уровня жидкости в бачке системы усилителя рулевого управления 188
Проверка давления насоса усилителя рулевого управления 188
Прокачка системы усилителя рулевого управления 189
Рулевая колонка 189
Рулевой механизм 191
Насос усилителя рулевого управления 193
Основные технические данные рулевого управления 194
Тормозная система
Поиск неисправностей по их признакам 195
Предварительные проверки и регулировки 196
Проверка уровня тормозной жидкости 196
Проверка и регулировка положения педали тормоза 196
Проверка работы обратного клапана вакуумного усилителя тормозов (модели с МКПП) 196
Проверка работы вакуумного усилителя 196
Прокачка тормозной системы (модели без ABS) 197
Прокачка тормозной системы (модели с ABS) 197
Проверка тормозных колодок 198
Регулировка хода рычага стояночного тормоза 198
Проверка выключателя индикатора стояночного тормоза 198
Главный тормозной цилиндр 198
Вакуумный усилитель тормозов 199
Магистрали тормозной системы 200
Педаль тормоза 200
Передний тормозной механизм 201
Задний тормозной механизм 203
Стояночный тормоз 204
Антиблокировочная система тормозов (ABS) и электронная система распределения тормозных усилий (EBD) 206
Общая информация 206
Антиблокировочная система тормозов (ABS) 206
Электронная система распределения тормозных усилий (EBD) 206
Поиск неисправностей 206
Некоторые явления при работе системы ABS 206
Проверка индикаторов "ABS" и "EBD" 207
Считывание и стирание кодов неисправностей с помощью тестера 207
Процедуры поиска неисправностей по кодам 207
Проверка на выводах электронного блока управления ABS 210
Электронный блок управления ABS и модулятор давления 212
Датчики частоты вращения колес 212
Система курсовой устойчивости (ESP) 214
Общая информация 214
Поиск неисправностей 215
Диагностика отказов 215
Проверка неисправностей 215
Проверка индикатора "ESP" 215
Считывание кодов неисправностей с помощью тестера 215
Процедуры поиска неисправностей по кодам 215
Электронный блок управления ESP 215
Выключатель системы EPS 216
Датчик бокового перемещения и замедления 216
Проверка датчика положения рулевого колеса 217
Датчики частоты вращения колес 217
Кузов 218
Поиск неисправностей по их признакам 218
Капот 219
Переднее крыло (модели с 2009 г) 220
Подкрылки 221
Крышка багажника 221
Лючок заливной горловины топливного бака 222
Передняя дверь 222
Задняя боковая дверь 225
Боковое и внутреннее зеркала заднего вида 227
Центральная консоль 228
Панель приборов 228
Отделка крыши 231
Отделка салона 232
Отделка багажника 233
Бамперы 233
Сиденья 233
Ремни безопасности 234
Отопитель, кондиционер и система вентиляции 237
Меры безопасности при работе с хладагентом 237
Общие рекомендации 237
Поиск неисправностей 238
Компрессор 239
Конденсатор 241
Выключатель по давлению хладагента 241
Трубопроводы системы кондиционирования 242
Датчик температуры воздуха за испарителем 242
Датчик влажности и датчик температуры воздуха в салоне автомобиля 242
Датчик солнечного света 243
Датчик температуры охлаждающей жидкости в отопителе 243
Датчик температуры наружного воздуха 244
Датчик системы AQS 244
Блок отопителя 244
Блок электровентилятора отопителя 245
Сервоприводы заслонок блока отопителя 247
Кондиционер с ручным управлением 248
Кондиционер с автоматическим управлением 248
Система безопасности (SRS) 251
Общая информация 251
Меры безопасности при эксплуатации и при проведении ремонтных работ 251
Поиск неисправностей 252
Проверка работы индикатора системы SRS 252
Проверка индикатора системы отключения фронтальной и боковой подушек безопасности переднего пассажира 253
Диагностика системы с помощью тестера 253
Проверка компонента с помощью тестера 253
Проверка цепи компонента 253
Электронный блок управления SRS 257
Модуль подушки безопасности водителя и спиральный провод 257
Модуль подушки безопасности пассажира 258
Модуль боковой подушки безопасности 258
Модуль шторки безопасности 258
Ремень безопасности с преднатяжителем 259
Датчики лобового удара 259
Датчики бокового удара 259
Электрооборудование кузова 260
Поиск неисправностей по их признакам 260
Указатели и индикаторы 260
Система освещения 261
Система освещения (продолжение) 262
Очистители лобового стекла 262
Стеклоподъемники с электроприводом 263
Система дистанционного управления центральным замком и противоугонная система 263
Система поддержания скорости 263
Система поддержания скорости (продолжение) 264
Аудиосистема 264
Комбинированный переключатель 268
Звуковой сигнал 268
Система STOP & START (модели с 2009 г) 269
Система SMART KEY (модели с 2009 г) 271
Центральный замок, система дистанционного управления центральным замком и противоугонная система 275
Система управления электрооборудованием кузова 280
Сиденья с электроприводом и обогревателями 282
Монтажные блоки 286
Комбинация приборов 287
Боковые зеркала заднего вида с электроприводом 291
Стеклоподъемники с электроприводом 291
Обогреватели лобового и заднего стекол 293
Стеклоочистители и омыватели 295
Электрохроматическое зеркало заднего вида 296
Люк крыши с электроприводом 297
Система освещения 298
Иммобилайзер 304
Система парковки 308
Замок зажигания 309
Система поддержания скорости (модели с 2009 г) 311
Схемы электрооборудования 312
Пояснения к схемам электрооборудования 312
Как пользоваться схемами электрооборудования 312
Обозначения разъемов, соединений и компонентов 312
Маркировка разъемов 313
Маркировка проводов 313
Цветовая маркировка 313
Сокращения 313
Монтажные блоки 314
Монтажный блок в салоне 314
Монтажный блок в моторном отсеке 315
Система электропитания (модели до 2009 г) 317
Система электропитания (модели до 2009 г) 320
Цепи соединения с массой (модели до 2009 г) 324
Цепи соединения с массой (модели с 2009 г) 329
Цепи монтажного блока в салоне (модели до 2009 г) 334
Цепи монтажного блока в салоне (модели с 2009 г) 338
Система запуска 343
Система зарядки (модели до 2009 г) 343
Система зарядки (модели с 2009 г) 344
Система управления двигателем (модели до 2009 г) 345
Система управления двигателем (модели с 2009 г) 347
Система управления АКПП (модели до 2009 г) 350
Система управления АКПП (модели с 2009 г) 351
Система управления электровентиляторами (модели до 2009 г) 352
Система управления электровентиляторами (модели с 2009 г) 353
Система управления электрооборудованием кузова (модели до 2009 г) 354
Система управления электрооборудованием кузова (модели с 2009 г)
Система управления электрооборудованием кузова (модели с 2009 г) 355
Система управления электропитанием (модели с 2009 г) 357
Комбинация приборов (модели до 2009 г) 358
Комбинация приборов (модели c 2009 г) 360
Передние габариты, задние габариты и подсветка номерного знака 363
Указатели поворота и аварийная сигнализация 364
Стеклоподъемники с электроприводом 365
Система дистанционного управления центральным замком и противоугонная система 366
Антиблокировочная система тормозов (ABS) (модели до 2009 г) 367
Антиблокировочная система тормозов (ABS) (модели с 2009 г) 368
Система стабилизации курсовой устойчивости (ESP), антиблокировочная система тормозов (ABS) и противобуксовочная система (TCS) (модели до 2009 г) 369
Система стабилизации курсовой устойчивости (ESP), антиблокировочная система тормозов (ABS) и противобуксовочная система (TCS) (модели с 2009 г) 372
Разъемы жгутов проводов (модели до 2009 г) 373
Разъемы жгутов проводов (модели с 2009 г) 375
Разъемы монтажного блока в моторном отсеке 377
Разъемы монтажного блока в салоне 378
Соединительные разъемы 378
Расположение компонентов (модели до 2009 г) 379
Дополнения по моделям с 2009 г 388
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":

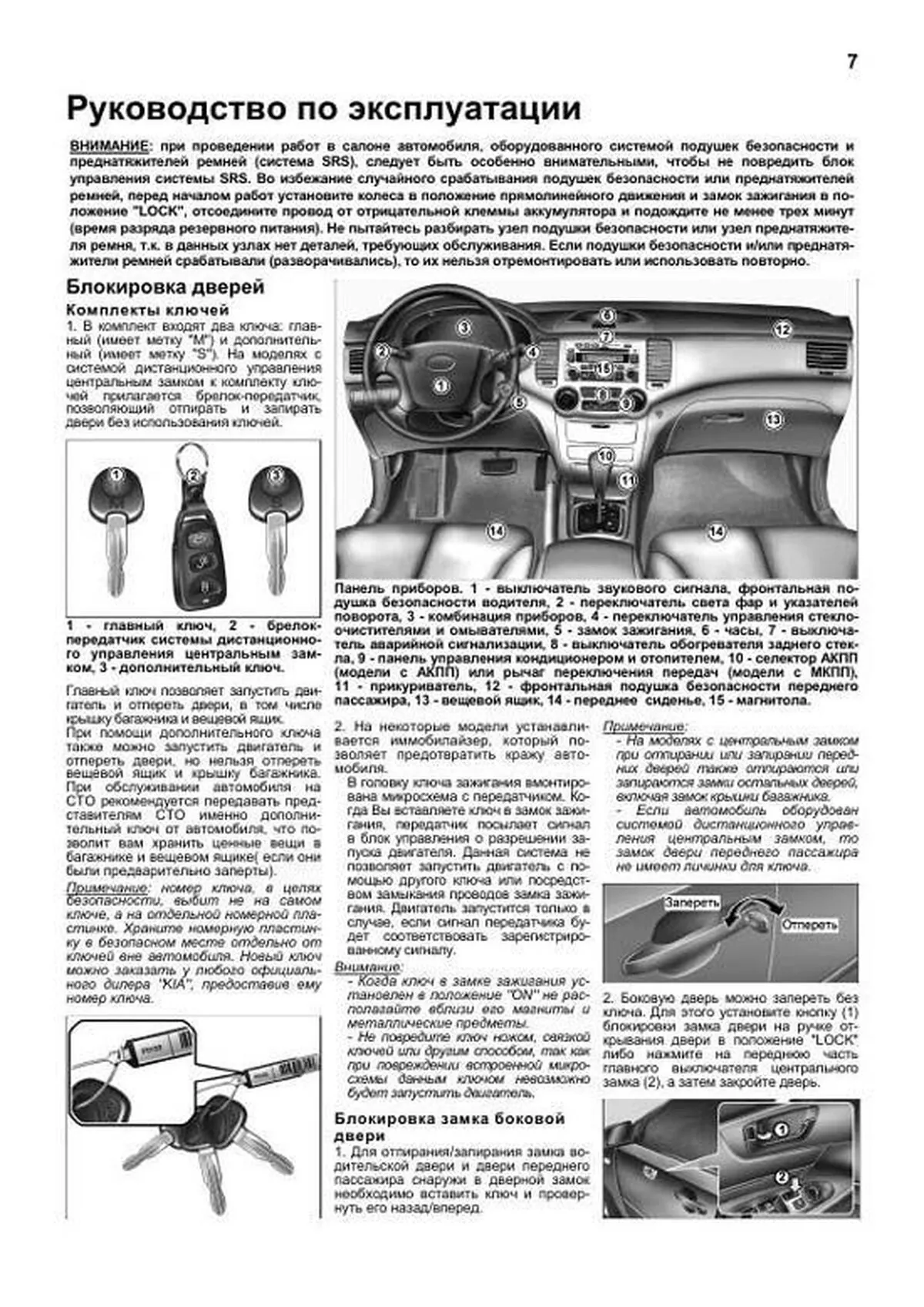

Блокировка дверей Комплекты ключей 1 В комплект входят два ключа: главный (имеет метку "М") и дополнительный (имеет метку "S") На моделях с системой дистанционного управления центральным замком к комплекту ключей прилагается брелок-передатчик, позволяющий отпирать и запирать двери без использования ключей 1 главный ключ, 2 брелокпередатчик системы дистанционного управления центральным замком, 3 дополнительный ключ Главный ключ позволяет запустить двигатель и отпереть двери, в том числе крышку багажника и вещевой ящик При помощи дополнительного ключа также можно запустить двигатель и отпереть двери, но нельзя отпереть вещевой ящик и крышку багажника При обслуживании автомобиля на СТО рекомендуется передавать представителям СТО именно дополнительный ключ от автомобиля, что позволит вам хранить ценные вещи в багажнике и вещевом ящике( если они были предварительно заперты) Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля Новый ключ можно заказать у любого официального дилера "KIA", предоставив ему номер ключа 2 На некоторые модели устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля В головку ключа зажигания вмонтирована микросхема с передатчиком Когда Вы вставляете ключ в замок зажигания, передатчик посылает сигнал в блок управления о разрешении запуска двигателя Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания Двигатель запустится только в случае, если сигнал передатчика будет соответствовать зарегистрированному сигналу Внимание: Когда ключ в замке зажигания установлен в положение "ON" не располагайте вблизи его магниты и металлические предметы Не повредите ключ ножом, связкой ключей или другим способом, так как при повреждении встроенной микросхемы данным ключом невозможно будет запустить двигатель Блокировка замка боковой двери 1 Для отпирания/запирания замка водительской двери и двери переднего пассажира снаружи в дверной замок необходимо вставить ключ и провернуть его назад/вперед Примечание: На моделях с центральным замком при отпирании или запирании передних дверей также отпираются или запираются замки остальных дверей, включая замок крышки багажника Если автомобиль оборудован системой дистанционного управления центральным замком, то замок двери переднего пассажира не имеет личинки для ключа 2 Боковую дверь можно запереть без ключа Для этого установите кнопку (1) блокировки замка двери на ручке открывания двери в положение "LOCK" либо нажмите на переднюю часть главного выключателя центрального замка (2), а затем закройте дверь Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней, перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее трех минут (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно Пример текста из раздела " Техническое обслуживание ":

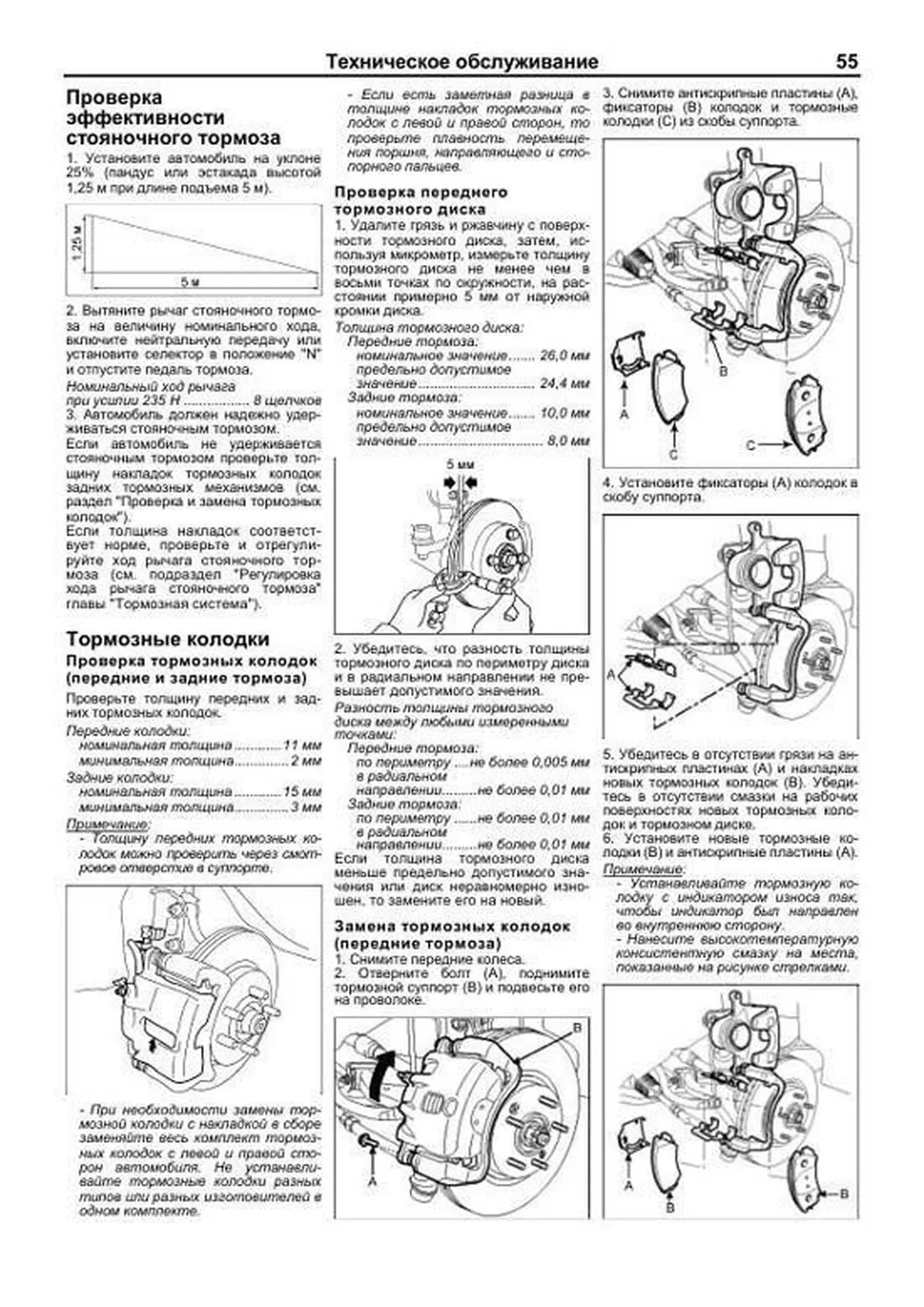

Проверка эффективности стояночного тормоза 1 Установите автомобиль на уклоне 25% (пандус или эстакада высотой 1,25 м при длине подъема 5 м) 2 Вытяните рычаг стояночного тормоза на величину номинального хода, включите нейтральную передачу или установите селектор в положение "N" и отпустите педаль тормоза Номинальный ход рычага при усилии 235 Н 8 щелчков 3 Автомобиль должен надежно удерживаться стояночным тормозом Если автомобиль не удерживается стояночным тормозом проверьте толщину накладок тормозных колодок задних тормозных механизмов (см раздел "Проверка и замена тормозных колодок") Если толщина накладок соответствует норме, проверьте и отрегулируйте ход рычага стояночного тормоза (см подраздел "Регулировка хода рычага стояночного тормоза" главы "Тормозная система") Тормозные колодки Проверка тормозных колодок (передние и задние тормоза) Проверьте толщину передних и задних тормозных колодок Передние колодки: номинальная толщина 11 мм минимальная толщина2 мм Задние колодки: номинальная толщина 15 мм минимальная толщина3 мм Примечание: Толщину передних тормозных колодок можно проверить через смотровое отверстие в суппорте При необходимости замены тормозной колодки с накладкой в сборе заменяйте весь комплект тормозных колодок с левой и правой сторон автомобиля Не устанавливайте тормозные колодки разных типов или разных изготовителей в одном комплекте Если есть заметная разница в толщине накладок тормозных колодок с левой и правой сторон, то проверьте плавность перемещения поршня, направляющего и стопорного пальцев Проверка переднего тормозного диска 1 Удалите грязь и ржавчину с поверхности тормозного диска, затем, используя микрометр, измерьте толщину тормозного диска не менее чем в восьми точках по окружности, на расстоянии примерно 5 мм от наружной кромки диска Толщина тормозного диска: Передние тормоза: номинальное значение 26,0 мм предельно допустимое значение 24,4 мм Задние тормоза: номинальное значение 10,0 мм предельно допустимое значение 8,0 мм 2 Убедитесь, что разность толщины тормозного диска по периметру диска и в радиальном направлении не превышает допустимого значения Разность толщины тормозного диска между любыми измеренными точками: Передние тормоза: по периметру не более 0,005 мм в радиальном направлениине более 0,01 мм Задние тормоза: по периметру не более 0,01 мм в радиальном направлениине более 0,01 мм Если толщина тормозного диска меньше предельно допустимого значения или диск неравномерно изношен, то замените его на новый Замена тормозных колодок (передние тормоза) 1 Снимите передние колеса 2 Отверните болт (А), поднимите тормозной суппорт (В) и подвесьте его на проволоке 3 Снимите антискрипные пластины (А), фиксаторы (В) колодок и тормозные колодки (С) из скобы суппорта 4 Установите фиксаторы (А) колодок в скобу суппорта 5 Убедитесь в отсутствии грязи на антискрипных пластинах (А) и накладках новых тормозных колодок (В) Убедитесь в отсутствии смазки на рабочих поверхностях новых тормозных колодок и тормозном диске 6 Установите новые тормозные колодки (В) и антискрипные пластины (А) Примечание: Устанавливайте тормозную колодку с индикатором износа так, чтобы индикатор был направлен во внутреннюю сторону Нанесите высокотемпературную консистентную смазку на места, показанные на рисунке стрелками Пример текста из раздела " Передняя подвеска ":

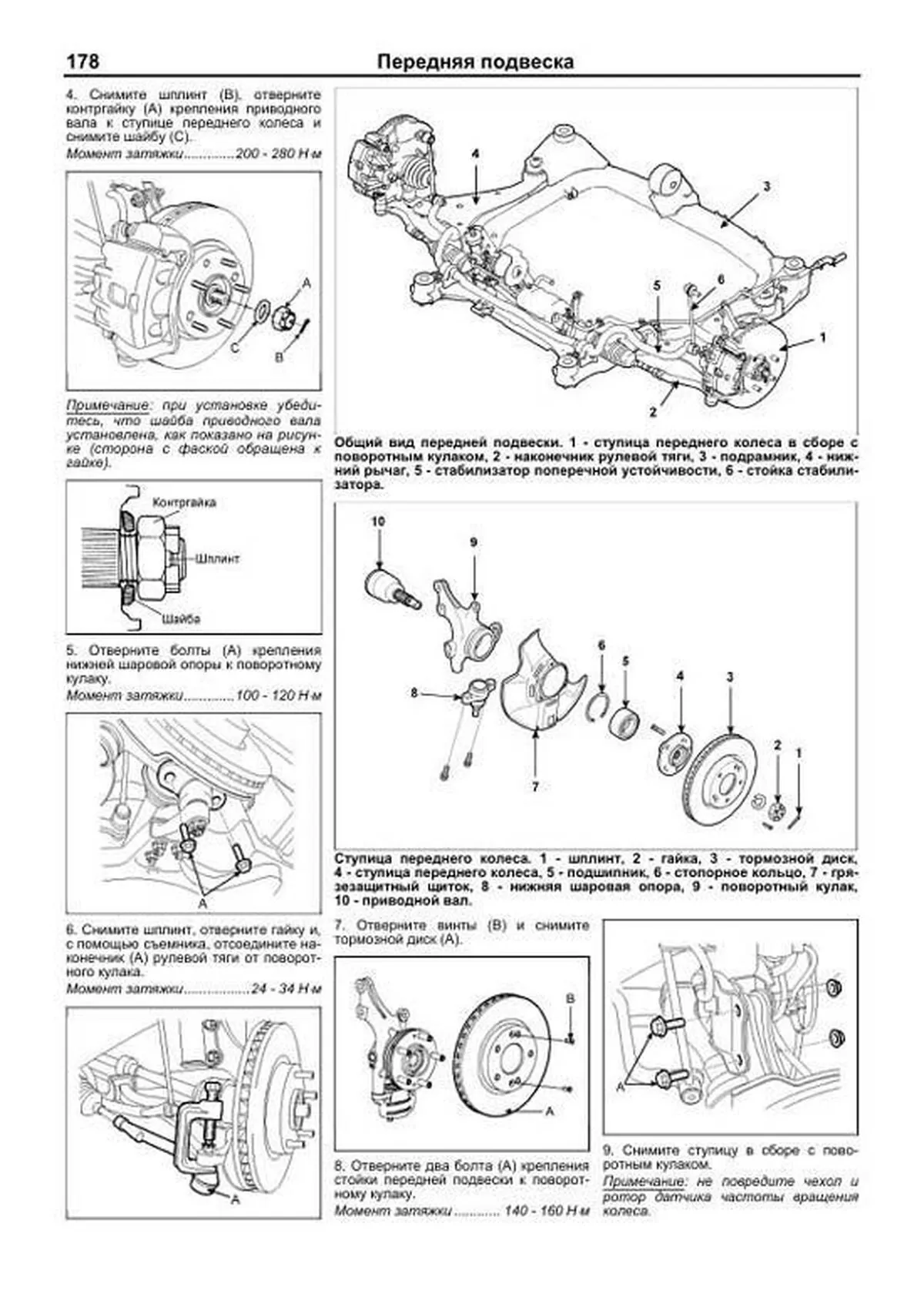

4 Снимите шплинт (B), отверните контргайку (A) крепления приводного вала к ступице переднего колеса и снимите шайбу (С) Момент затяжки200 280 Н ?м Примечание: при установке убедитесь, что шайба приводного вала установлена, как показано на рисунке (сторона с фаской обращена к гайке) 5 Отверните болты (А) крепления нижней шаровой опоры к поворотному кулаку Момент затяжки100 120 Н ?м 6 Снимите шплинт, отверните гайку и, с помощью съемника, отсоедините наконечник (А) рулевой тяги от поворотного кулака Момент затяжки24 34 Н ?м 7 Отверните винты (В) и снимите тормозной диск (А) 8 Отверните два болта (А) крепления стойки передней подвески к поворотному кулаку Момент затяжки 140 160 Н ?м 9 Снимите ступицу в сборе с поворотным кулаком Примечание: не повредите чехол и ротор датчика частоты вращения колеса Общий вид передней подвески 1 ступица переднего колеса в сборе с поворотным кулаком, 2 наконечник рулевой тяги, 3 подрамник, 4 нижний рычаг, 5 стабилизатор поперечной устойчивости, 6 стойка стабилизатора Ступица переднего колеса 1 шплинт, 2 гайка, 3 тормозной диск, 4 ступица переднего колеса, 5 подшипник, 6 стопорное кольцо, 7 грязезащитный щиток, 8 нижняя шаровая опора, 9 поворотный кулак, 10 приводной вал Пример текста из раздела " Тормозная система ":

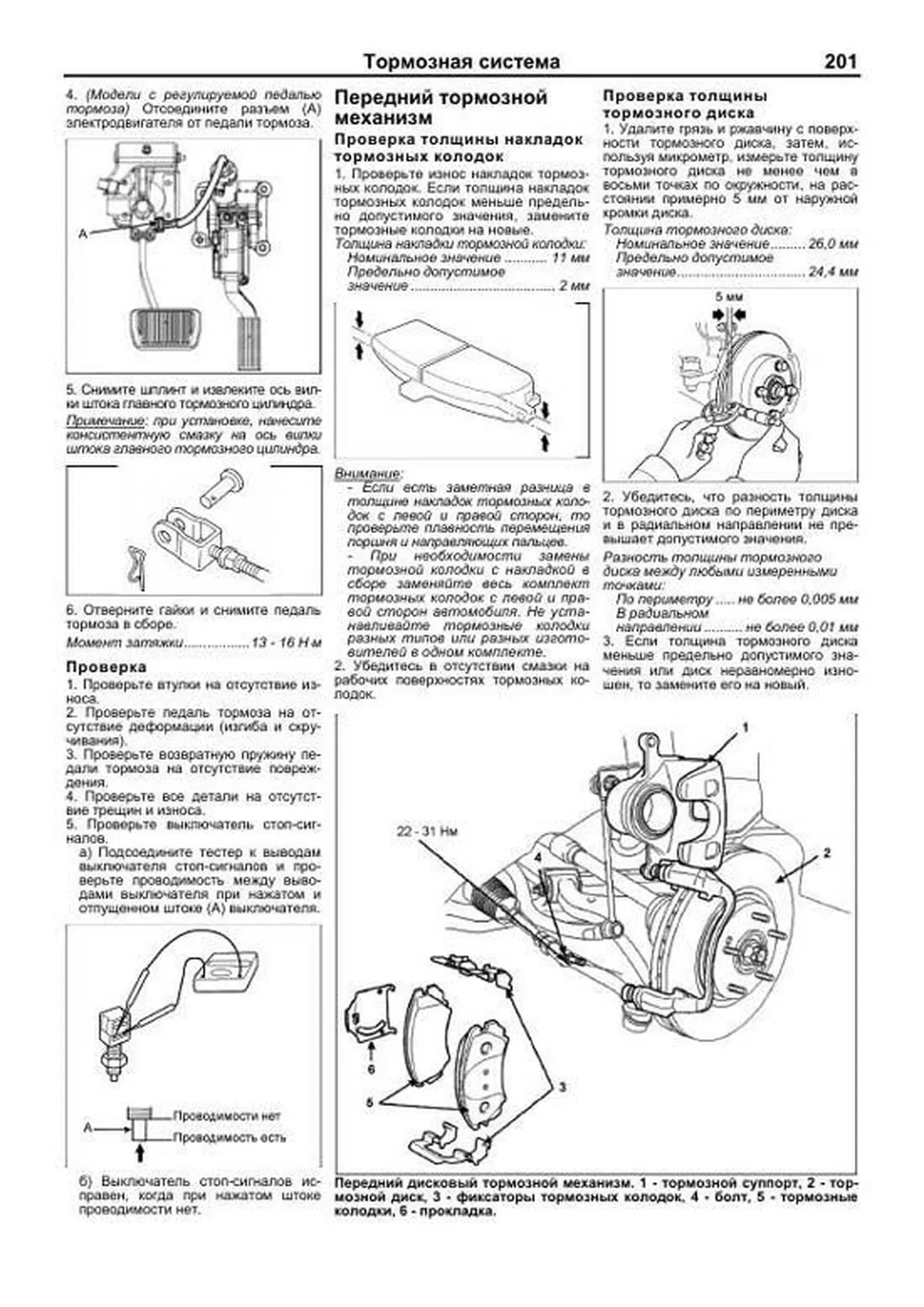

4 (Модели с регулируемой педалью тормоза) Отсоедините разъем (А) электродвигателя от педали тормоза 5 Снимите шплинт и извлеките ось вилки штока главного тормозного цилиндра Примечание: при установке, нанесите консистентную смазку на ось вилки штока главного тормозного цилиндра 6 Отверните гайки и снимите педаль тормоза в сборе Момент затяжки13 16 Н ?м Проверка 1 Проверьте втулки на отсутствие износа 2 Проверьте педаль тормоза на отсутствие деформации (изгиба и скручивания) 3 Проверьте возвратную пружину педали тормоза на отсутствие повреждения 4 Проверьте все детали на отсутствие трещин и износа 5 Проверьте выключатель стоп-сигналов а) Подсоедините тестер к выводам выключателя стоп-сигналов и проверьте проводимость между выводами выключателя при нажатом и отпущенном штоке (А) выключателя б) Выключатель стоп-сигналов исправен, когда при нажатом штоке проводимости нет Передний тормозной механизм Проверка толщины накладок тормозных колодок 1 Проверьте износ накладок тормозных колодок Если толщина накладок тормозных колодок меньше предельно допустимого значения, замените тормозные колодки на новые Толщина накладки тормозной колодки: Номинальное значение 11 мм Предельно допустимое значение 2 мм Внимание: Если есть заметная разница в толщине накладок тормозных колодок с левой и правой сторон, то проверьте плавность перемещения поршня и направляющих пальцев При необходимости замены тормозной колодки с накладкой в сборе заменяйте весь комплект тормозных колодок с левой и правой сторон автомобиля Не устанавливайте тормозные колодки разных типов или разных изготовителей в одном комплекте 2 Убедитесь в отсутствии смазки на рабочих поверхностях тормозных колодок Проверка толщины тормозного диска 1 Удалите грязь и ржавчину с поверхности тормозного диска, затем, используя микрометр, измерьте толщину тормозного диска не менее чем в восьми точках по окружности, на расстоянии примерно 5 мм от наружной кромки диска Толщина тормозного диска: Номинальное значение 26,0 мм Предельно допустимое значение 24,4 мм 2 Убедитесь, что разность толщины тормозного диска по периметру диска и в радиальном направлении не превышает допустимого значения Разность толщины тормозного диска между любыми измеренными точками: По периметру не более 0,005 мм В радиальном направлении не более 0,01 мм 3 Если толщина тормозного диска меньше предельно допустимого значения или диск неравномерно изношен, то замените его на новый Пример текста из раздела " Кузов ":

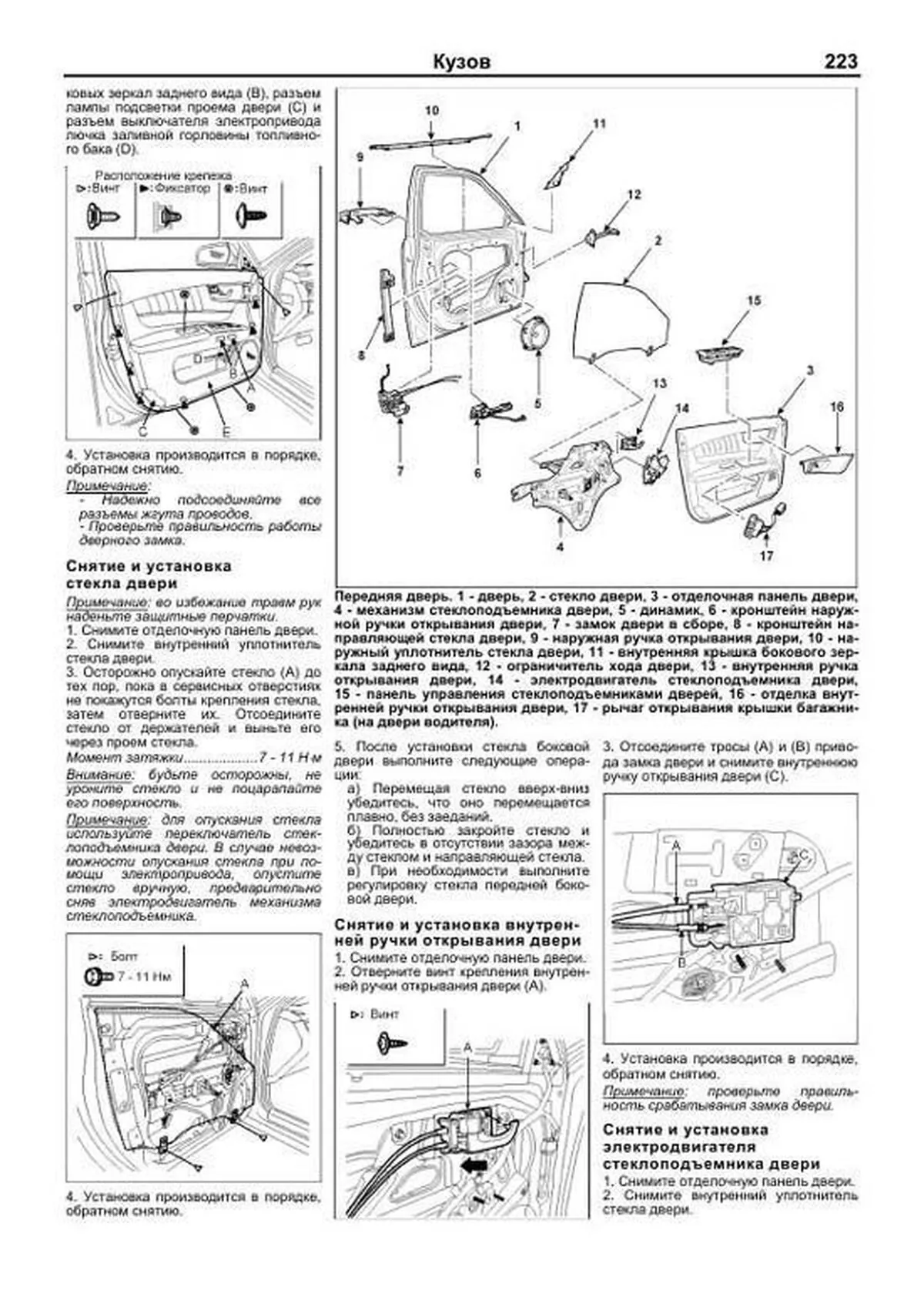

ковых зеркал заднего вида (В), разъем лампы подсветки проема двери (С) и разъем выключателя электропривода лючка заливной горловины топливного бака (D) 4 Установка производится в порядке, обратном снятию Примечание: Надежно подсоединяйте все разъемы жгута проводов Проверьте правильность работы дверного замка Снятие и установка стекла двери Примечание: во избежание травм рук наденьте защитные перчатки 1 Снимите отделочную панель двери 2 Снимите внутренний уплотнитель стекла двери 3 Осторожно опускайте стекло (А) до тех пор, пока в сервисных отверстиях не покажутся болты крепления стекла, затем отверните их Отсоедините стекло от держателей и выньте его через проем стекла Момент затяжки7 11 Н ?м Внимание: будьте осторожны, не уроните стекло и не поцарапайте его поверхность Примечание: для опускания стекла используйте переключатель стеклоподъемника двери В случае невозможности опускания стекла при помощи электропривода, опустите стекло вручную, предварительно сняв электродвигатель механизма стеклоподъемника 4 Установка производится в порядке, обратном снятию 5 После установки стекла боковой двери выполните следующие операции: а) Перемещая стекло вверх-вниз убедитесь, что оно перемещается плавно, без заеданий б) Полностью закройте стекло и убедитесь в отсутствии зазора между стеклом и направляющей стекла в) При необходимости выполните регулировку стекла передней боковой двери Снятие и установка внутренней ручки открывания двери 1 Снимите отделочную панель двери 2 Отверните винт крепления внутренней ручки открывания двери (А) 3 Отсоедините тросы (А) и (В) привода замка двери и снимите внутреннюю ручку открывания двери (С) 4 Установка производится в порядке, обратном снятию Примечание: проверьте правильность срабатывания замка двери Снятие и установка электродвигателя стеклоподъемника двери 1 Снимите отделочную панель двери 2 Снимите внутренний уплотнитель стекла двери Передняя дверь 1 дверь, 2 стекло двери, 3 отделочная панель двери, 4 механизм стеклоподъемника двери, 5 динамик, 6 кронштейн наружной ручки открывания двери, 7 замок двери в сборе, 8 кронштейн направляющей стекла двери, 9 наружная ручка открывания двери, 10 наружный уплотнитель стекла двери, 11 внутренняя крышка бокового зеркала заднего вида, 12 ограничитель хода двери, 13 внутренняя ручка открывания двери, 14 электродвигатель стеклоподъемника двери, 15 панель управления стеклоподъемниками дверей, 16 отделка внутренней ручки открывания двери, 17 рычаг открывания крышки багажника (на двери водителя)
