Книга: MAZDA BONGO / BONGO BRAWNY / NISSAN VANETTE бензин / дизель с 1999 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-22%
Книга: MAZDA BONGO / BONGO BRAWNY / NISSAN VANETTE (б , д) с 1999 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA BONGO / BONGO BRAWNY / NISSAN VANETTE (б , д) с 1999 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA BONGO / BONGO BRAWNY / NISSAN VANETTE (б , д) с 1999 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA BONGO / BONGO BRAWNY / NISSAN VANETTE (б , д) с 1999 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA BONGO / BONGO BRAWNY / NISSAN VANETTE (б , д) с 1999 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA BONGO / BONGO BRAWNY / NISSAN VANETTE (б , д) с 1999 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
703199
ISBN
978-588850-431-4
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
504
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.8; 2.0
Дизельные двигатели
2.0; 2.2; 2.5
Руководство по ремонту, эксплуатации и техническому обслуживанию Mazda Bongo / Bongo Brawny / Nissan Vanette модели 2WD&4WD c 1999 года выпуска с бензиновыми F8-E(1,8л), FE-E (2,0 л) и дизельными RF-CDT (2,0 л), R2 (2,2 л), WL (2,5 л) двигателями. Все мы, рано или поздно, сталкиваемся с проблемами, возникающими в процессе эксплуатации нашего автомобиля. Всех нас, рано или поздно, начинает интересовать устройство и начинка нашего железного друга. А как часто у нас возникает желание отремонтировать, в случаи неисправности, своего любимца самостоятельно, а не тратить время и деньги на буксировку авто в мастерскую? А если вы на даче, или возникли вопросы, ответы на которые надо получить незамедлительно? Кто же поможет вам в таких ситуациях? Уважаемые владельцы автомобилей Мазда Бонго / Бонго Бравни / Нисан Ванетте, специально для вас создан справочник: руководство по ремонту, эксплуатации и техническому обслуживанию Mazda Bongo / Bongo Brawny / Nissan Vanette модели 2WD&4WD c 1999 года выпуска с бензиновыми F8-E(1,8л), FE-E (2,0 л) и дизельными RF-CDT (2,0 л), R2 (2,2 л), WL (2,5 л) двигателями.

Открывая эту книгу, вы проникаете в увлекательный и удивительный мир технический тонкостей своего автомобиля. На простом и понятном языке в пособии изложены указания и советы по эксплуатации и уходу за Мазда Бонго / Бонго Бравни / Нисан Ванетте, представлено пошаговое описание процедур по ремонту и техническому обслуживанию этих авто, приведены возможные неисправности и методы их устранения, указаны пределы допустимого износа основных деталей, а также, перечислены рекомендуемые смазочные материалы и рабочие жидкости. Читая и выполняя все инструкции, указанные в данном пособии, ваш автомобиль никогда не подведет вас в неподходящий момент.

Но, не только владельцы Мазда Бонго / Бонго Бравни / Нисан Ванетте найдут здесь полезную информацию! Самым настоящим и незаменимым помощником, это издание, станет для специалистов сервисных и ремонтных центров. Ведь в руководство вошли подробные данные по периодичности и процедурам технического обслуживания, заправочным емкостям и применяемым жидкостям. Приведены сведения по проверке, регулировке и ремонту основных элементов системы управления бензиновыми двигателями, системы изменения фаз газораспределения (WT-i и Dual WT-i), инструкции по использованию систем самодиагностики двигателя, КПП Muitimode, ABS, BA, TRC, VSC, SRS, кондиционера и рекомендации по регулировке, проверке и ремонту коробок передач (в т.ч. и с системой электронного управления Muitimode), элементов тормозной системы (включая ABS), системы экстренного торможения (ВА), противобуксовочной системы (TRC), системы курсовой устойчивости (VSC), электроусилителя рулевого управления, системы Entry&Start, системы пассивной безопасности (SRS) и подвески. Описаны процедуры проверок параметров в разъемах электроблоков управления СУД, а также управления вариатором и ABS. На прилагаемых рисунках показаны все необходимые схемы, помогающие моментально обнаружить неисправности в электрической системе, а советы и описания, помогают правильно и быстро устранить неполадки.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

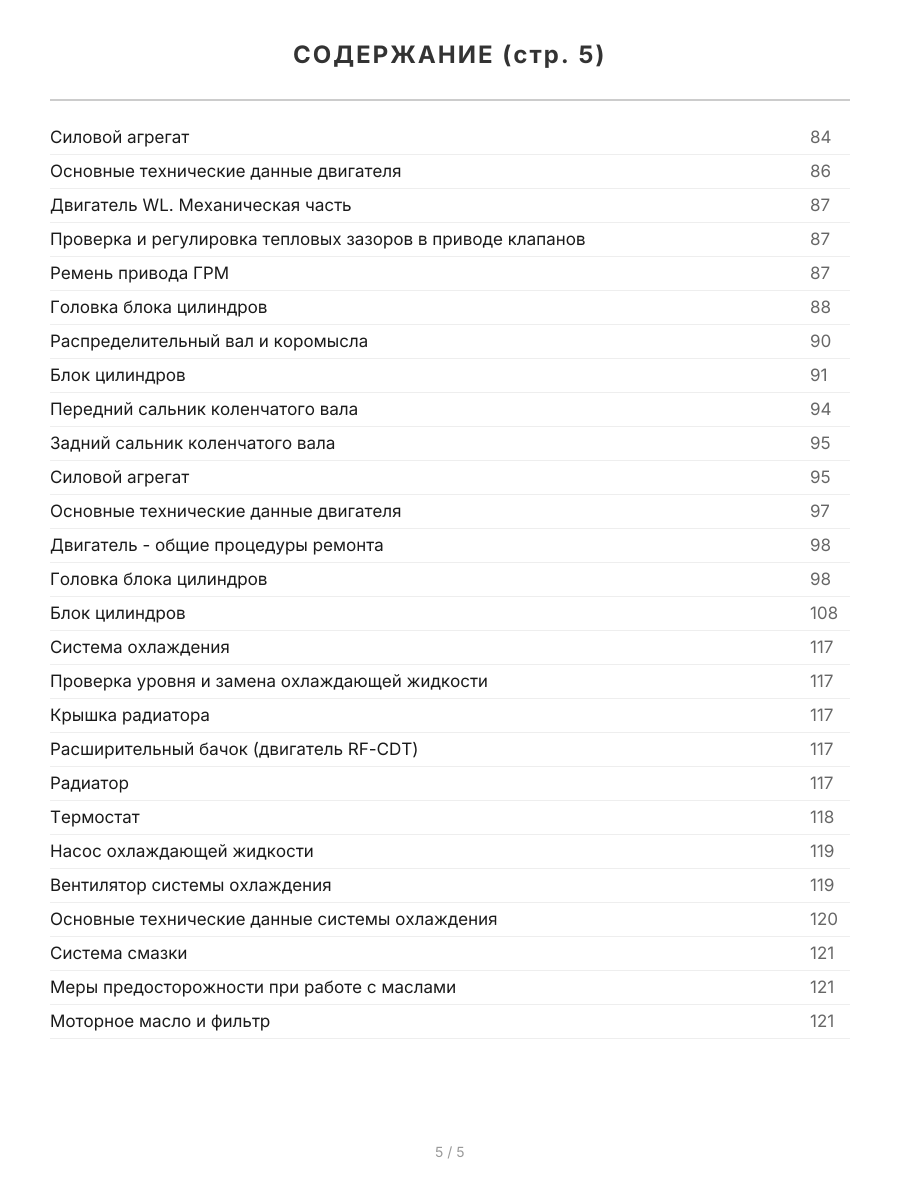

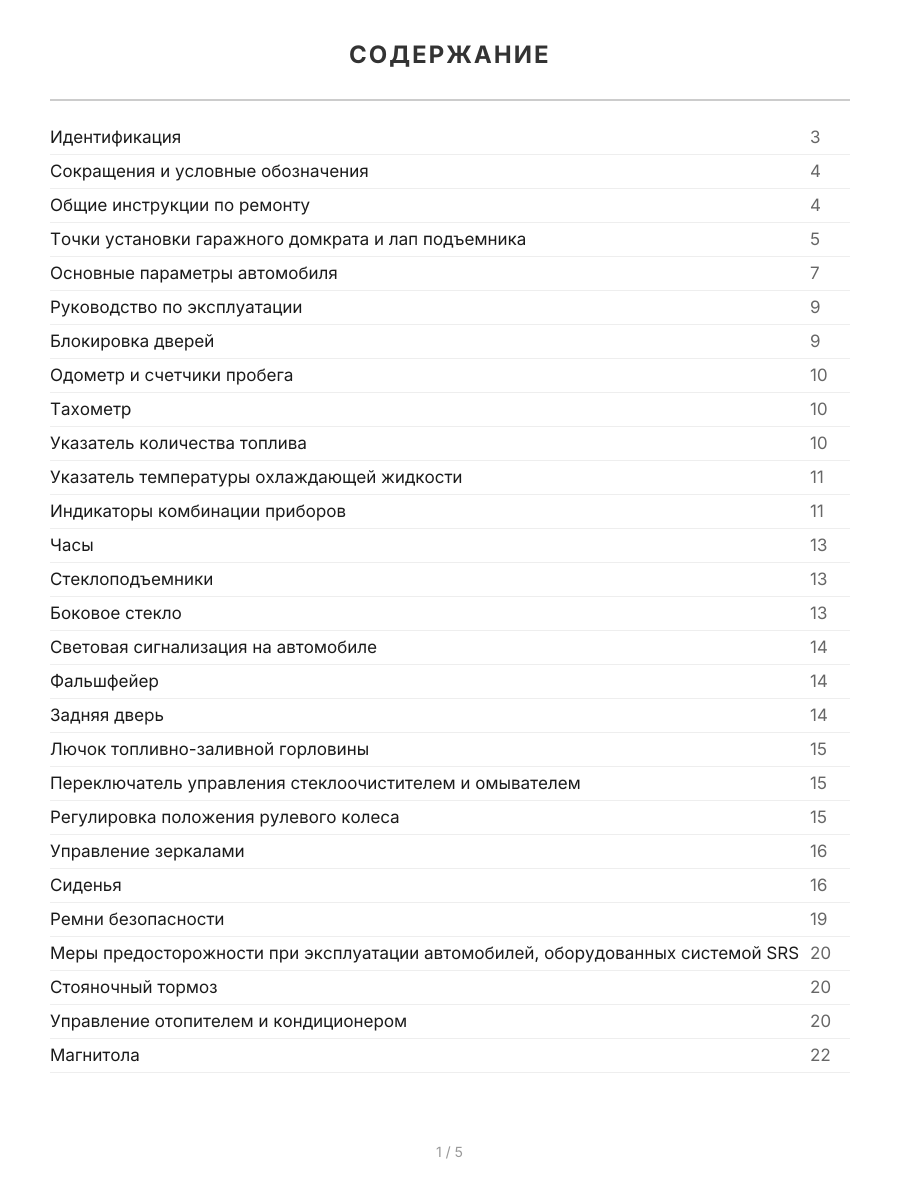

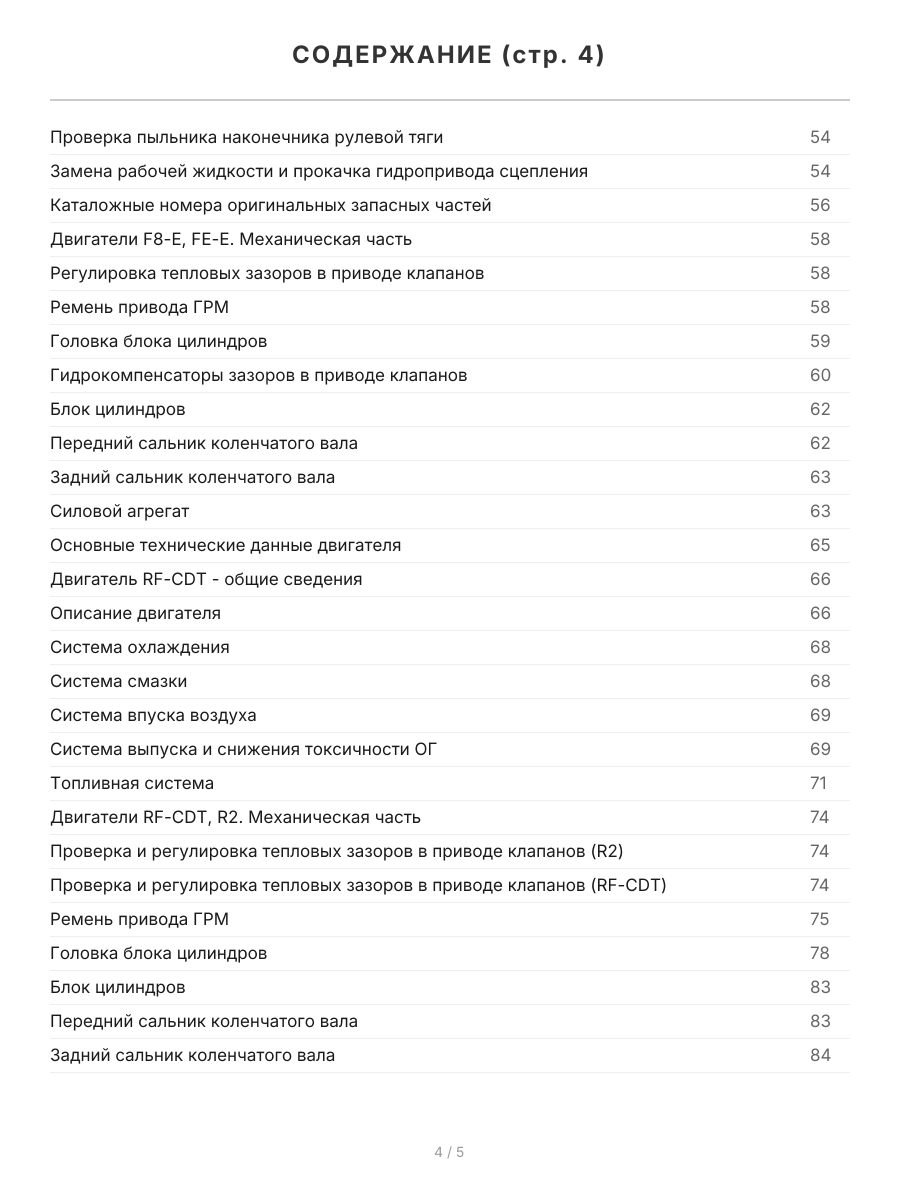

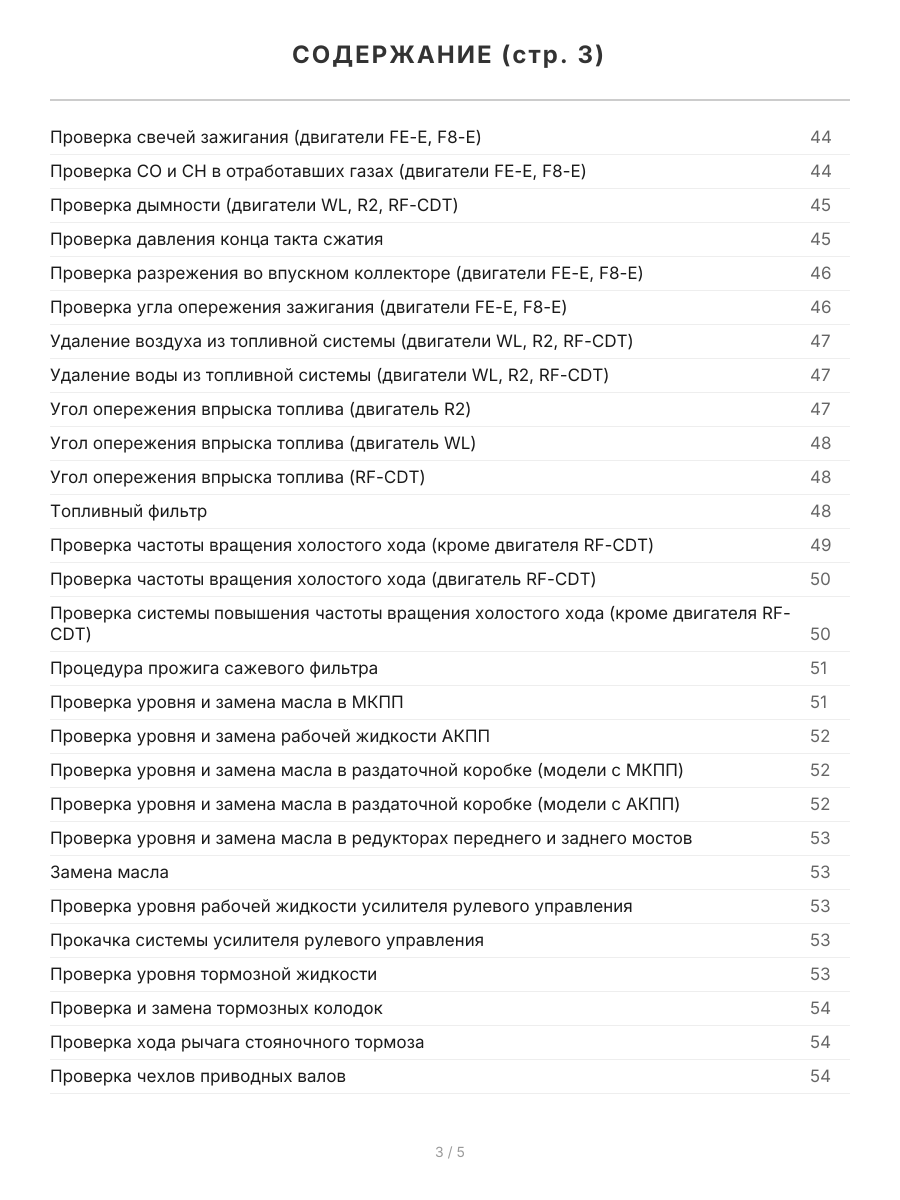

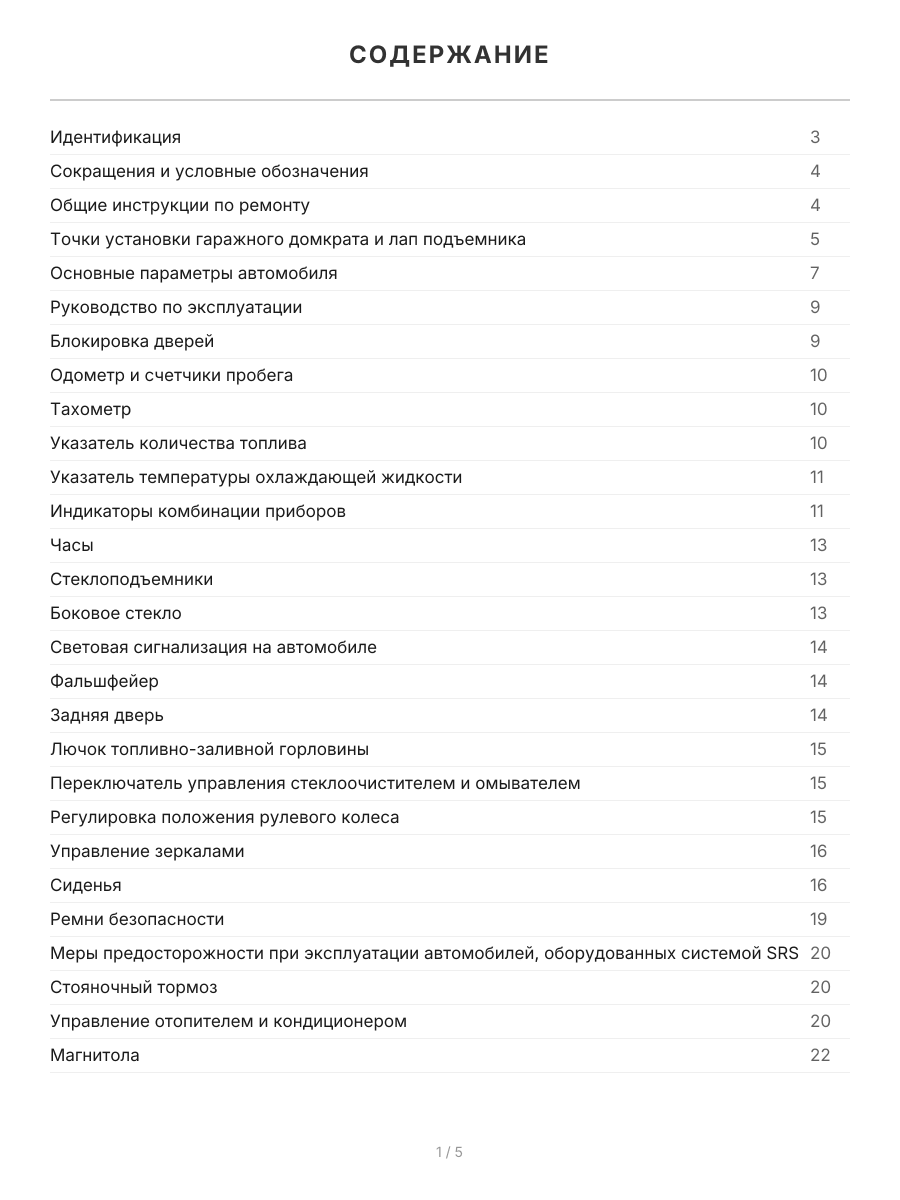

Оглавление
Идентификация 3
Сокращения и условные обозначения 4
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 5
Основные параметры автомобиля 7
Руководство по эксплуатации 9
Блокировка дверей 9
Одометр и счетчики пробега 10
Тахометр 10
Указатель количества топлива 10

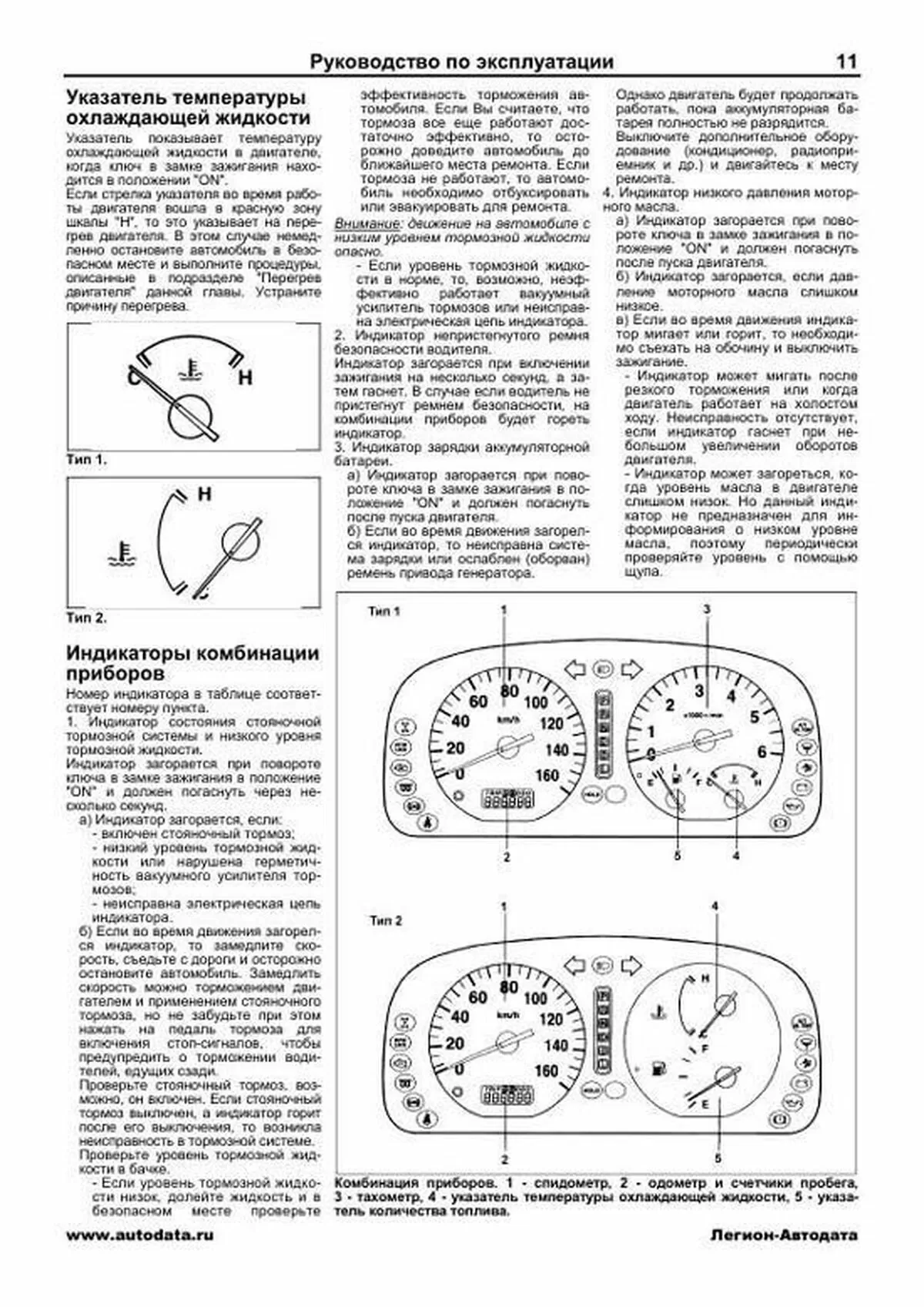

Указатель температуры охлаждающей жидкости 11
Индикаторы комбинации приборов 11
Часы 13
Стеклоподъемники 13
Боковое стекло 13
Световая сигнализация на автомобиле 14
Фальшфейер 14
Задняя дверь 14
Лючок топливно-заливной горловины 15
Переключатель управления стеклоочистителем и омывателем 15
Регулировка положения рулевого колеса 15
Управление зеркалами 16
Сиденья 16
Ремни безопасности 19
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 20
Стояночный тормоз 20
Управление отопителем и кондиционером 20
Магнитола 22

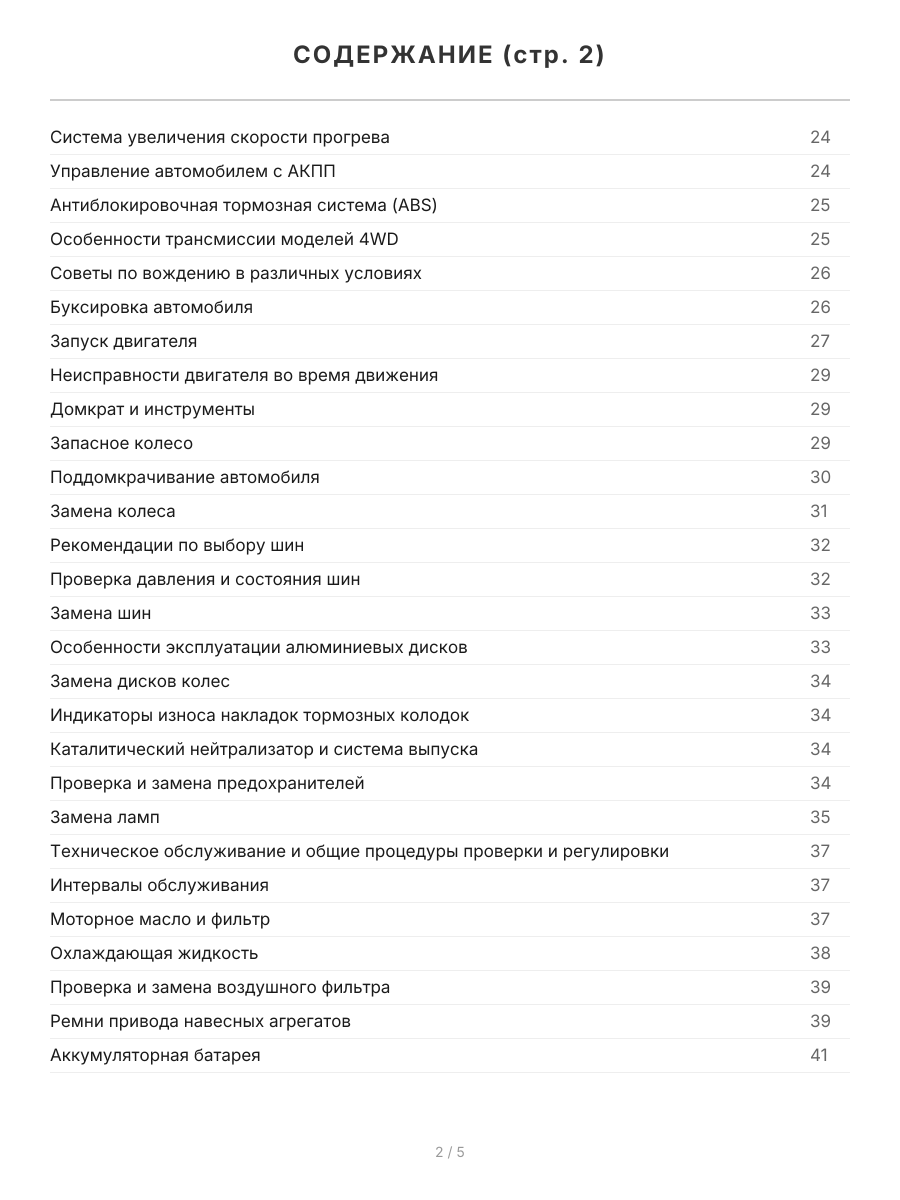

Система увеличения скорости прогрева 24
Управление автомобилем с АКПП 24
Антиблокировочная тормозная система (ABS) 25
Особенности трансмиссии моделей 4WD 25
Советы по вождению в различных условиях 26
Буксировка автомобиля 26
Запуск двигателя 27
Неисправности двигателя во время движения 29
Домкрат и инструменты 29
Запасное колесо 29
Поддомкрачивание автомобиля 30
Замена колеса 31
Рекомендации по выбору шин 32
Проверка давления и состояния шин 32
Замена шин 33
Особенности эксплуатации алюминиевых дисков 33
Замена дисков колес 34
Индикаторы износа накладок тормозных колодок 34
Каталитический нейтрализатор и система выпуска 34
Проверка и замена предохранителей 34
Замена ламп 35
Техническое обслуживание и общие процедуры проверки и регулировки 37
Интервалы обслуживания 37
Моторное масло и фильтр 37
Охлаждающая жидкость 38
Проверка и замена воздушного фильтра 39
Ремни привода навесных агрегатов 39
Аккумуляторная батарея 41
Проверка свечей зажигания (двигатели FE-E, F8-E) 44
Проверка СО и СН в отработавших газах (двигатели FE-E, F8-E) 44
Проверка дымности (двигатели WL, R2, RF-CDT) 45
Проверка давления конца такта сжатия 45
Проверка разрежения во впускном коллекторе (двигатели FE-E, F8-E) 46
Проверка угла опережения зажигания (двигатели FE-E, F8-E) 46
Удаление воздуха из топливной системы (двигатели WL, R2, RF-CDT) 47
Удаление воды из топливной системы (двигатели WL, R2, RF-CDT) 47
Угол опережения впрыска топлива (двигатель R2) 47
Угол опережения впрыска топлива (двигатель WL) 48
Угол опережения впрыска топлива (RF-CDT) 48
Топливный фильтр 48
Проверка частоты вращения холостого хода (кроме двигателя RF-CDT) 49
Проверка частоты вращения холостого хода (двигатель RF-CDT) 50
Проверка системы повышения частоты вращения холостого хода (кроме двигателя RF-CDT) 50
Процедура прожига сажевого фильтра 51
Проверка уровня и замена масла в МКПП 51
Проверка уровня и замена рабочей жидкости АКПП 52
Проверка уровня и замена масла в раздаточной коробке (модели с МКПП) 52
Проверка уровня и замена масла в раздаточной коробке (модели с АКПП) 52
Проверка уровня и замена масла в редукторах переднего и заднего мостов 53
Замена масла 53
Проверка уровня рабочей жидкости усилителя рулевого управления 53
Прокачка системы усилителя рулевого управления 53
Проверка уровня тормозной жидкости 53

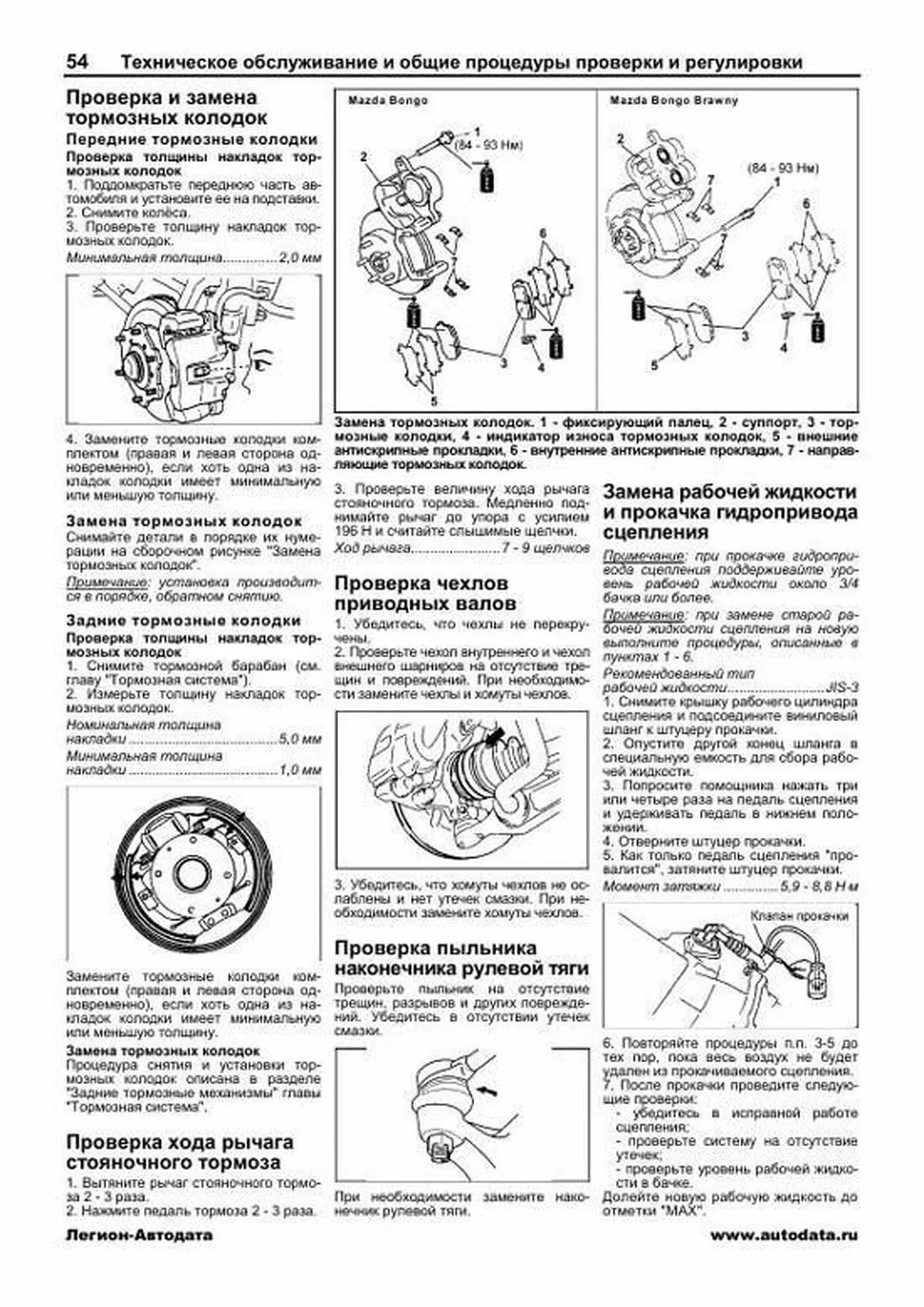

Проверка и замена тормозных колодок 54
Проверка хода рычага стояночного тормоза 54
Проверка чехлов приводных валов 54
Проверка пыльника наконечника рулевой тяги 54
Замена рабочей жидкости и прокачка гидропривода сцепления 54
Каталожные номера оригинальных запасных частей 56
Двигатели F8-E, FE-E Механическая часть 58
Регулировка тепловых зазоров в приводе клапанов 58
Ремень привода ГРМ 58
Головка блока цилиндров 59
Гидрокомпенсаторы зазоров в приводе клапанов 60
Блок цилиндров 62
Передний сальник коленчатого вала 62
Задний сальник коленчатого вала 63
Силовой агрегат 63
Основные технические данные двигателя 65
Двигатель RF-CDT - общие сведения 66
Описание двигателя 66
Система охлаждения 68
Система смазки 68
Система впуска воздуха 69
Система выпуска и снижения токсичности ОГ 69
Топливная система 71
Двигатели RF-CDT, R2 Механическая часть 74
Проверка и регулировка тепловых зазоров в приводе клапанов (R2) 74
Проверка и регулировка тепловых зазоров в приводе клапанов (RF-CDT) 74
Ремень привода ГРМ 75
Головка блока цилиндров 78
Блок цилиндров 83
Передний сальник коленчатого вала 83
Задний сальник коленчатого вала 84
Силовой агрегат 84
Основные технические данные двигателя 86
Двигатель WL Механическая часть 87
Проверка и регулировка тепловых зазоров в приводе клапанов 87
Ремень привода ГРМ 87
Головка блока цилиндров 88
Распределительный вал и коромысла 90
Блок цилиндров 91
Передний сальник коленчатого вала 94
Задний сальник коленчатого вала 95
Силовой агрегат 95
Основные технические данные двигателя 97
Двигатель - общие процедуры ремонта 98
Головка блока цилиндров 98
Блок цилиндров 108
Система охлаждения 117
Проверка уровня и замена охлаждающей жидкости 117
Крышка радиатора 117
Расширительный бачок (двигатель RF-CDT) 117
Радиатор 117
Термостат 118
Насос охлаждающей жидкости 119
Вентилятор системы охлаждения 119
Основные технические данные системы охлаждения 120
Система смазки 121
Меры предосторожности при работе с маслами 121
Моторное масло и фильтр 121
Проверка давления масла 121
Масляный насос 121
Маслоохладитель и кронштейн масляного фильтра (R2, WL, RF-CDT) 125
Масляный поддон 126
Основные технические данные системы смазки 129
Система впрыска топлива (F8-E, FE-E) 130
Меры предосторожности при работе с топливной системой 130
Перед проведением ремонтных работ 130
После проведения ремонтных работ 131
Проверка давления в топливной системе 131
Проверка остаточного давления в топливной системе 132
Топливный насос 132
Реле топливного насоса 134
Регулятор давления топлива 134
Электропневмоклапан регулятора давления топлива 134
Форсунки 134
Датчик массового расхода воздуха 136
Педаль акселератора 136
Датчик положения дроссельной заслонки 136
Клапан системы управления частотой вращения холостого хода 137
Датчик температуры воздуха на впуске (модели с 082002 г) 137
Датчик температуры охлаждающей жидкости 137
Датчик температуры воздуха на впуске 138
Датчик положения распределительного вала 138
Кислородный датчик 138
Датчик давления рабочей жидкости усилителя рулевого управления 138
Главное реле 138
Топливный бак 138
Блок управления двигателем 140
Система диагностирования 140
Описание 140
Вывод диагностических кодов (модели с 082002 г) 140
Вывод диагностических кодов (модели с 051999 г) 140
Удаление диагностических кодов (модели с 051999 г) 141
Удаление диагностических кодов (модели с 082002 г) 141
Диагностические коды неисправностей системы управления 141
Проверка с помощью осциллографа (модели с 05 1999 г) 149
Проверка с помощью осциллографа (модели с 082002 г) 152
Основные технические данные системы впрыска топлива 153
Система впрыска топлива (R2, WL) 154
Меры предосторожности при работе с топливной системой 154
Угол опережения впрыска топлива 154
Топливный фильтр 154
Удаление воздуха из топливной системы 156
Удаление воды из топливной системы 156
Топливный насос высокого давления (WL) 156
Топливный насос высокого давления (R2) 158
Форсунки 159
Датчик положения коленчатого вала (WL) 162
Датчик положения коленчатого вала (R2) 162
Датчик температуры воздуха на впуске 162
Датчик наличия воды в топливном фильтре 162
Датчик температуры охлаждающей жидкости 163
Педаль акселератора 163
Выключатель холостого хода 164
Главное реле 164
Реле клапана отсечки топлива (R2) 164
Выключатель системы увеличения скорости прогрева 165
Топливный бак 165
Блок управления 167
Система диагностирования 167
Описание 167
Вывод диагностических кодов с помощью вольтметра 167
Удаление диагностических кодов 167
Выводы электронного блока управления 170
Проверка с помощью осциллографа 174
Проверка с помощью осциллографа 179
Основные технические данные системы впрыска топлива 179
Система впрыска топлива (RF-CDT) 182
Меры предосторожности при работе с топливной системой 182
Перед проведением ремонтных работ 182
После проведения ремонтных работ 182
Подогреватель топлива 182
Топливный фильтр 182
Удаление воздуха из топливной системы 182
Удаление воды из топливной системы 182
Топливный насос высокого давления 182
Аккумулятор топлива 184
Форсунки 184
Усилитель форсунок 185
Датчик положения коленчатого вала 185
Датчик положения распределительного вала 186
Датчик наличия воды в топливном фильтре 186
Датчик массового расхода воздуха/ температуры воздуха на впуске 186
Датчик №2 температуры воздуха на впуске 186
Датчик температуры охлаждающей жидкости 186
Педаль акселератора 187
Выключатель холостого хода 187
Датчики давления в системе выпуска 188
Датчики №1, №2 и №3 температуры отработавших газов 188
Датчик давления воздуха на впуске 189
Выключатель на педали сцепления 189
Выключатель увеличения скорости прогрева 189
Выключатель "DPF" 189
Топливный бак 189
Блок управления 191
Система диагностирования 193
Вывод диагностических кодов неисправностей 193
Удаление диагностических кодов неисправностей 193
Выводы электронного блока управления 199
Проверка с помощью осциллографа 205
Основные технические данные системы впрыска топлива 205
Система снижения токсичности 206
Система рециркуляции отработавших газов (двигатели R2, RF-CDT) 206
Система снижения токсичности (двигатели F8-E, FE-E) 207
Система впуска воздуха и выпуска ОГ 209
Система впуска воздуха 209
Система изменения интенсивности потока воздуха на впуске (VSC) (двигатель RF-CDT) 210
Турбокомпрессор (двигатель RF-CDT) 212
Система выпуска ОГ 212
Сажевый фильтр "DPF" (двигатель RF-CDT) 216
Электрооборудование двигателя 218
Ремень привода генератора 218
Свечи зажигания и угол опережения зажигания (двигатели F8-E, FE-E) 218
Генератор 218
Катушка зажигания (двигатели F8-E, FE-E) 219
Распределитель зажигания (двигатель F8-E, FE-E) 221
Стартер 221
Свечи накаливания (R2, WL, RF-CDT) 221
Основные технические данные электрооборудования двигателя 224
Сцепление 225
Проверка уровня рабочей жидкости сцепления 225
Педаль сцепления 225
Главный цилиндр сцепления 226
Рабочий цилиндр сцепления 226
Сцепление 226
Механическая коробка передач (M15M-R, M15MX-R) 230
Проверка уровня и замена масла 230
Датчик скорости автомобиля 230
Коробка передач в сборе 230
Механизм переключения и выбора передач 234
Раздаточная коробка 234
Механическая коробка передач (R15M-R) 235
Проверка уровня и замена масла 235
Датчик скорости автомобиля 235
Коробка передач в сборе 235
Механизм переключения и выбора передач 236
Автоматическая коробка передач (RC4A-EL и RC4AX-EL) 238
Диагностика 238
Считывание кодов неисправностей 238
Удаление диагностических кодов 238
Проверка механических систем КПП 240
Тест на полностью заторможенном автомобиле (Stall test) 240
Проверка времени включения передачи 240
Проверка давления в основной магистрали 240
Дорожный тест 241
Проверка уровня и замена рабочей жидкости АКПП 250
Элементы электрической части системы управления 250
Выключатель режима работы АКПП "HOLD" 250
Электромагнитный клапан блокировки селектора 250
Реле блокировки селектора 250
Выключатель запрещения запуска 250
Датчик температуры рабочей жидкости АКПП 252
Датчик частоты вращения входного вала коробки передач 253
Датчик скорости автомобиля 253
Датчик давления рабочей жидкости АКПП 253
Электромагнитные клапаны 254
Индикатор "HOLD" 255
Индикатор перегрева рабочей жидкости АКПП (модели 4WD) 255
Блок управления АКПП 255
Блок клапанов 259
Охладитель рабочей жидкости 260
Пластина привода гидротрансформатора 261
Механизм переключения передач 261
Селектор 263
Коробка передач 263
Раздаточная коробка 268
Основные технические данные АКПП 270
Карданный вал 271
Снятие и установка 271
Проверка 271
Редукторы переднего и заднего мостов 272
Редуктор переднего моста 272
Проверка уровня и замена масла в редукторе переднего моста 272
Замена сальника редуктора 272
Снятие и установка 272
Разборка и сборка 273
Система полного привода 273
Редуктор заднего моста 276
Проверка уровня и замена масла в редукторе заднего моста 276
Замена сальника редуктора 276
Замена переднего сальника редуктора 276
Снятие и установка 276
Разборка и сборка 276
Приводные валы 278
Приводные валы 278
Промежуточный приводной вал 279
Подвеска 281
Проверка и регулировка углов установки передних колес 281
Передняя подвеска 282
Проверка подшипника ступицы (2WD) 282
Проверка и регулировка предварительного натяга подшипника (2WD) 282
Проверка и регулировка предварительного натяга подшипника (Bongo Brawny, 4WD) 283
Замена шпильки крепления колеса (Bongo) 283
Ступица переднего колеса и поворотный кулак (Bongo, 2WD) 283
Ступица переднего колеса и поворотный кулак (Bongo Brawny, 2WD) 284
Ступица переднего колеса и поворотный кулак (Bongo, 4WD) 285
Ступица переднего колеса и поворотный кулак (Bongo Brawny, 4WD) 287
Амортизатор передней подвески 288
Нижний рычаг передней подвески (2WD) 289
Нижний рычаг передней подвески (4WD) 289
Стабилизатор, распорная штанга (2WD) 290
Торсион, верхний рычаг передней подвески 291
Поперечная балка (2WD) 292
Балка передней подвески 293
Подрамник (4WD) 293
Задняя подвеска 293
Задняя полуось (модели с одиночными колесами) 293
Задняя полуось (модели со сдвоенными колесами) 296
Амортизатор и рессора задней подвески 297
Шины и диски 299
Рулевое управление 301
Проверка уровня рабочей жидкости усилителя рулевого управления 301
Прокачка системы усилителя рулевого управления 301
Проверка отсутствия утечек рабочей жидкости 301
Проверка давления рабочей жидкости 301
Проверка на автомобиле 302
Рулевая колонка 302
Коническая передача рулевого механизма 303
Рулевой механизм (2WD) 304
Рулевой механизм (4WD) 305
Насос усилителя рулевого управления 305
Тормозная система 310
Проверка уровня тормозной жидкости 310
Прокачка тормозной системы 310
Проверка вакуумного шланга 310
Педаль тормоза 310
Главный тормозной цилиндр 311
Вакуумный усилитель тормозов 314
Вакуумный насос (модели с двигателями R2, WL, RF-CDT) 315
Клапан перераспределения тормозных усилий в зависимости от нагрузки 317
Передние тормозные механизмы 317
Задние тормозные механизмы 320
Стояночный тормоз 323
Антиблокировочная система тормозов (ABS) 324
Описание системы диагностики 324
Общие проверки 324
Считывание кодов неисправностей 325
Сброс кодов неисправностей 325
Модулятор давления и блок управления системы ABS 327
Проверка элементов и проводки системы ABS 327
Датчики частоты вращения передних колес 329
Датчики частоты вращения задних колес 329
Датчик замедления (модели 4WD) 330
Основные технические данные тормозной системы 331
Кузов 332
Передний бампер 332
Задний бампер 332
Решетка радиатора (Bongo Brawny) 333
Вентиляционная решетка 333
Переднее крыло 333
Передняя дверь 333
Сдвижная дверь 336
Задняя дверь 336
Лючок топливно-заливной горловины 337
Боковое зеркало заднего вида 338
Заднее зеркало 338
Лобовое стекло 338
Боковая панель 339
Боковое стекло 340
Стекло задней двери 341
Грузовой кузов 342
Панель приборов 343
Внутренняя отделка салона 345
Отделка крыши 346
Отделка пола 347
Ремни безопасности 347
Сиденья 348
Основные технические данные кузова 349
Кондиционер, отопление и вентиляция 350
Меры безопасности при работе с хладагентом 350
Вакуумирование зарядка и проверка системы 350
Установка блока манометров 350
Зарядка системы 352
Дозаправка 352
Проверка количества хладагента 353
Проверка давления хладагента 353
Проверка эффективности системы циркуляции хладагента 353
Линии охлаждения 353
Впускной воздуховод 355
Блок вентилятора отопителя (Bongo Brawny) 355
Блок впускного воздуховода (Bongo) 356
Блок кондиционера 356
Блок переднего отопителя 357
Блок заднего отопителя 358
Компрессор 359
Конденсатор кондиционера 360
Ресивер 361
Вентилятор конденсатора 361
Электромагнитная муфта компрессора 361
Выключатель по давлению 362
Реле кондиционера 362
Реле вентилятора переднего отопителя 363
Реле вентилятора заднего отопителя 363
Электродвигатель вентилятора переднего отопителя 363
Электродвигатель вентилятора заднего отопителя 364
Резистор вентилятора переднего отопителя 364
Резистор вентилятора заднего отопителя 364
Главный выключатель заднего кондиционера 364
Переключатель скорости вращения вентилятора заднего отопителя 365
Выключатель кондиционера по температуре 365
Привод переключения забора воздуха 365
Привод изменения направления воздушных потоков 366
Панель управления кондиционером и отопителем 366
Электронный блок управления кондиционером и отопителем 368
Основные технические данные системы кондиционирования 369
Система пассивной безопасности (SRS) 370
Меры предосторожности при эксплуатации и проведении ремонтных работ 370
Подушки безопасности 371
Блок управления системой пассивной безопасности 371
Спиральный провод 371
Авторизация компонентов системы пассивной безопасности 372
Диагностика системы пассивной безопасности 372
Считывание кодов неисправностей 372
Стирание кодов неисправностей 373
Основные технические данные системы пассивной безопасности (SRS) 374
Электрооборудование кузова 375
Предохранители 375
Замок зажигания 375
Прикуриватель 375
Система внешнего освещения 376
Комбинированный переключатель 379
Выключатель аварийной сигнализации 380
Выключатель противотуманных фар 380
Выключатель фонарей заднего хода 380
Реле фар 381
Реле габаритов 381
Реле противотуманных фар 381
Реле стояночных огней 381
Реле-прерыватель указателей поворота 381
Система внутреннего освещения 382
Стеклоочистители и стеклоомыватели 383
Комбинация приборов 387
Электрические стеклоподъемники 389
Центральный замок 392
Система регулировки положения наружных зеркал 394
Обогреватель заднего стекла 394
Датчик непристегнутого ремня безопасности водителя 395
Аудиосистема 395
Схемы электрооборудования 397
Обозначения, применяемые на схемах электрооборудования 397
Расположение разъемов 397
Расположение проводов 397
Коды цветов проводов 397
Схемы электрооборудования 398
Схема Y-1 Точки заземления (40М) 398
Схема Y-2 Точки заземления (44М, 47М) 399
Схема W-1 Распределение электропитания (модели с двигателями F8-E, FE-E) 400
Схема W-2 Распределение электропитания (модели с двигателями R2, WL) 401
Схема A-1 Система запуска и зарядки (модели с двигателями F8-E, FE-E) 402
Схема A-2 Система запуска и зарядки (модели с двигателем R2) 403
Схема A-3 Система запуска и зарядки (модели с двигателем WL) 404
Схема B-1a Система управления двигателем (модели с двигателями F8-E, FE-E) 405
Схема B-1b Система управления двигателем (модели с двигателями F8-E, FE-E) 406
Схема B-1c Система управления двигателем (модели с двигателями F8-E, FE-E) 407
Схема B-2a Система управления двигателем (модели с двигателем R2) 408
Схема B-2b Система управления двигателем (модели с двигателем R2) 409
Схема B-2c Система управления двигателем (модели с двигателем R2) 410
Схема B-3a Система управления двигателем (модели с двигателем WL) 411
Схема B-3b Система управления двигателем (модели с двигателем WL) 412
Схема B-3c Система управления двигателем (модели с двигателем WL) 413
Схема B-4 Система подачи топлива (модели с двигателями F8-E, FE-E) 414
Схема B-5 Система подачи топлива (модели с двигателями R2, WL) 415
Схема C-1a Комбинация приборов (модели с двигателями F8-E, FE-E) 416
Схема C-1b Комбинация приборов
(модели с двигателями F8-E, FE-E) 417
Схема C-1c Комбинация приборов
(модели с двигателями F8-E, FE-E) 418
Схема C-2a Комбинация приборов (модели с двигателями R2, WL) 419
Схема C-2b Комбинация приборов (модели с двигателями R2, WL) 420
Схема C-2c Комбинация приборов (модели с двигателями R2, WL) 421
Схема D-1 Очиститель и омыватель лобового стекла 422
Схема D-2 Очиститель и омыватель заднего стекла 423
Схема E-1 Фары 424
Схема E-2 Противотуманные фары 425
Схема E-3 Задние габариты, передние габариты, подсветка номерного знака 426
Схема F-1 Указатели поворота и аварийная сигнализация 427
Схема F-2 Фонари заднего хода 428
Схема F-3 Стоп-сигналы, дополнительный стоп-сигнал, звуковой сигнал 429
Схема G-1 Отопитель и кондиционер (40M, с механическим приводом заслонок) 430
Схема G-2 Отопитель и кондиционер (44M, 47M, с механическим приводом заслонок) 431
Схема G-3 Отопитель и кондиционер (40M, с электроприводом заслонок) 432
Схема G-4 Отопитель и кондиционер (44M, 47M, с электроприводом заслонок) 433
Схема G-5 Задний отопитель и кондиционер (опция) 434
Схема G-6 Электропривод вентилятора конденсатора 435
Схема H-1a Система управления АКПП 436
Схема H-1b Система управления АКПП 437
Схема H-2 Система блокировки переключения 438
Схема H-3 Электронный блок управления 4WD 439
Схема I-1 Прикуриватель/обогреватель заднего стекла/подсветка 440
Схема I-2 Освещение салона 441
Схема J Аудиосистема 442
Схема K-1 Электропривод стеклоподъемников 443
Схема K-2 Центральный замок 444
Схема L Электропривод зеркал 445
Схема O Антиблокировочная система тормозов 446
Схема S-1 Система пассивной безопасности (SRS) 447
Схема U-1 Диагностический разъем (модели с двигателями F8-E, FE-E) 448
Схема U-2 Диагностический разъем (модели с двигателями R2, WL) 449
Монтажные блоки и соединительные разъемы 450
Схемы электрооборудования (дополнение (модели выпуска с 122003 г)) 455
Схема Y-1 Точки заземления (40M) 455
Схема Y-2 Точки заземления (47M) 456
Схема W-3 Распределение электропитания (модели с двигателем RF-CDT) 457
Схема А-4 Система запуска и зарядки (модели с двигателем RF-CDT) 458
Схема B-6a Система управления двигателем (модели с двигателем RF-CDT) 459
Схема B-6b Система управления двигателем (модели с двигателем RF-CDT) 460
Схема B-6c Система управления двигателем (модели с двигателем RF-CDT) 461
Схема B-6d Система управления двигателем (модели с двигателем RF-CDT) 462
Схема B-6e Система управления двигателем (модели с двигателем RF-CDT) 463
Схема B-6f Система управления двигателем (модели с двигателем RF-CDT) 464
Схема B-7 Система подачи топлива (модели с двигателем RF-CDT) 465
Схема C-3a Комбинация приборов (модели с двигателем RF-CDT) 466
Схема C-3b Комбинация приборов (модели с двигателем RF-CDT) 467
Схема C-3c Комбинация приборов (модели с двигателем RF-CDT) 468
Схема C-3d Комбинация приборов (модели с двигателем RF-CDT) 469
Схема D-2 Очиститель и омыватель заднего стекла 470
Схема D-3 Очиститель и омыватель лобового стекла (модели с двигателем RF-CDT) 471
Схема E-1 Фары 472
Схема F-4 Указатели поворота и аварийная сигнализация (модели с двигателем RF-CDT) 473
Схема F-5 Фонари заднего хода (модели с двигателем RF-CDT) 474
Схема F-6 Стоп-сигналы/дополнительный стоп-сигнал/звуковой сигнал (модели с двигателем RF-CDT) 475
Схема G-6 Электропривод вентилятора конденсатора 476
Схема G-7 Отопитель и кондиционер (модели с двигателем RF-CDT, 40M, с механическим приводом заслонок) 477
Схема G-8 Отопитель и кондиционер (модели с двигателем RF-CDT, 47M, с механическим приводом заслонок) 478
Схема G-9 Отопитель и кондиционер (модели с двигателем RF-CDT, 40M, с электроприводом заслонок) 479
Схема G-10 Отопитель и кондиционер (модели с двигателем RF-CDT, 47M, с электроприводом заслонок) 480
Схема G-11 Дополнительный отопитель 481
Схема H-3 Электронный блок управления 4WD 482
Схема H-4a Система управления АКПП (модели с двигателем RF-CDT) 483
Схема H-4b Система управления АКПП (модели с двигателем RF-CDT) 484
Схема I-3 Прикуриватель/обогреватель заднего стекла/подсветка (модели с двигателем RF-CDT) 485
Схема I-4 Освещение салона (модели с двигателем RF-CDT) 486
Схема J Аудиосистема 487
Схема K-1 Электропривод стеклоподъемников 488
Схема K-2 Центральный замок 489
Схема L Электропривод зеркал 490
Схема O Антиблокировочная система тормозов 491
Схема S-1 Система SRS 492
Схема U-3 Диагностический разъем (модели с двигателем RF-CDT) 493
Монтажные блоки и соединительные разъемы 494
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Указатель температуры охлаждающей жидкости Указатель показывает температуру охлаждающей жидкости в двигателе, когда ключ в замке зажигания находится в положении "ON" Если стрелка указателя во время работы двигателя вошла в красную зону шкалы "Н", то это указывает на перегрев двигателя В этом случае немедленно остановите автомобиль в безопасном месте и выполните процедуры, описанные в подразделе "Перегрев двигателя" данной главы Устраните причину перегрева Тип 1 Тип 2 Индикаторы комбинации приборов Номер индикатора в таблице соответствует номеру пункта 1 Индикатор состояния стояночной тормозной системы и низкого уровня тормозной жидкости Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть через несколько секунд а) Индикатор загорается, если: включен стояночный тормоз; низкий уровень тормозной жидкости или нарушена герметичность вакуумного усилителя тормозов; неисправна электрическая цепь индикатора б) Если во время движения загорелся индикатор, то замедлите скорость, съедьте с дороги и осторожно остановите автомобиль Замедлить скорость можно торможением двигателем и применением стояночного тормоза, но не забудьте при этом нажать на педаль тормоза для включения стоп-сигналов, чтобы предупредить о торможении водителей, едущих сзади Проверьте стояночный тормоз, возможно, он включен Если стояночный тормоз выключен, а индикатор горит после его выключения, то возникла неисправность в тормозной системе Проверьте уровень тормозной жидкости в бачке Если уровень тормозной жидкости низок, долейте жидкость и в безопасном месте проверьте эффективность торможения автомобиля Если Вы считаете, что тормоза все еще работают достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта Если тормоза не работают, то автомобиль необходимо отбуксировать или эвакуировать для ремонта Внимание: движение на автомобиле с низким уровнем тормозной жидкости опасно Если уровень тормозной жидкости в норме, то, возможно, неэффективно работает вакуумный усилитель тормозов или неисправна электрическая цепь индикатора 2 Индикатор непристегнутого ремня безопасности водителя Индикатор загорается при включении зажигания на несколько секунд, а затем гаснет В случае если водитель не пристегнут ремнем безопасности, на комбинации приборов будет гореть индикатор 3 Индикатор зарядки аккумуляторной батареи а) Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть после пуска двигателя б) Если во время движения загорелся индикатор, то неисправна система зарядки или ослаблен (оборван) ремень привода генератора Однако двигатель будет продолжать работать, пока аккумуляторная батарея полностью не разрядится Выключите дополнительное оборудование (кондиционер, радиоприемник и др) и двигайтесь к месту ремонта 4 Индикатор низкого давления моторного масла а) Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть после пуска двигателя б) Индикатор загорается, если давление моторного масла слишком низкое в) Если во время движения индикатор мигает или горит, то необходимо съехать на обочину и выключить зажигание Индикатор может мигать после резкого торможения или когда двигатель работает на холостом ходу Неисправность отсутствует, если индикатор гаснет при небольшом увеличении оборотов двигателя Индикатор может загореться, когда
