Книга: MAZDA BONGO FRIENDEE / FORD FREDA бензин / дизель с 1995 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-24%
Книга: MAZDA BONGO FRIENDEE / FORD FREDA (б , д) с 1995 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA BONGO FRIENDEE / FORD FREDA (б , д) с 1995 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA BONGO FRIENDEE / FORD FREDA (б , д) с 1995 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA BONGO FRIENDEE / FORD FREDA (б , д) с 1995 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA BONGO FRIENDEE / FORD FREDA (б , д) с 1995 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA BONGO FRIENDEE / FORD FREDA (б , д) с 1995 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
7016949
ISBN
5-88850-282-0
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
440
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
Бензиновые двигатели
2.0
Дизельные двигатели
2,5
Руководство по ремонту, эксплуатации и техническому обслуживанию Mazda Bongo Friendee / Ford Freda модели 2WD&4WD c 1995 года выпуска с бензиновыми FE-E (2,0 л) и дизельными WL-T (2,5 л) двигателями.

Все мы, рано или поздно, сталкиваемся с проблемами, возникающими в процессе эксплуатации нашего автомобиля. Всех нас, рано или поздно, начинает интересовать устройство и начинка нашего железного друга. А как часто у нас возникает желание отремонтировать, в случаи неисправности, своего любимца самостоятельно, а не тратить время и деньги на буксировку авто в мастерскую? А если вы на даче, или возникли вопросы, ответы на которые надо получить незамедлительно? Кто же поможет вам в таких ситуациях?

Уважаемые владельцы автомобилей Мазда Бонго Френди / Форд Фреда, специально для вас создан справочник: руководство по ремонту, эксплуатации и техническому обслуживанию Mazda Bongo Friendee / Ford Freda модели 2WD&4WD c 1995 года выпуска с бензиновыми FE-E (2,0 л) и дизельными WL-T (2,5 л) двигателями.

Открывая эту книгу, вы проникаете в увлекательный и удивительный мир технический тонкостей своего автомобиля. На простом и понятном языке в пособии изложены указания и советы по эксплуатации и уходу за Мазда Бонго Френди / Форд Фреда, представлено пошаговое описание процедур по ремонту и техническому обслуживанию этих авто, приведены возможные неисправности и методы их устранения, указаны пределы допустимого износа основных деталей, а также, перечислены рекомендуемые смазочные материалы и рабочие жидкости.

Читая и выполняя все инструкции, указанные в данном пособии, ваш автомобиль никогда не подведет вас в неподходящий момент.

Но, не только владельцы Мазда Бонго Френди / Форд Фреда найдут здесь полезную информацию! Самым настоящим и незаменимым помощником, это издание, станет для специалистов сервисных и ремонтных центров. Ведь в руководство вошли подробные данные по периодичности и процедурам технического обслуживания, заправочным емкостям и применяемым жидкостям. Приведены сведения по проверке, регулировке и ремонту основных элементов системы управления бензиновыми двигателями, системы изменения фаз газораспределения (WT-i и Dual WT-i), инструкции по использованию систем самодиагностики двигателя, КПП Muitimode, ABS, BA, TRC, VSC, SRS, кондиционера и рекомендации по регулировке, проверке и ремонту коробок передач (в т.ч. и с системой электронного управления Muitimode), элементов тормозной системы (включая ABS), системы экстренного торможения (ВА), противобуксовочной системы (TRC), системы курсовой устойчивости (VSC), электроусилителя рулевого управления, системы Entry&Start, системы пассивной безопасности (SRS) и подвески. Описаны процедуры проверок параметров в разъемах электроблоков управления СУД, а также управления вариатором и ABS.

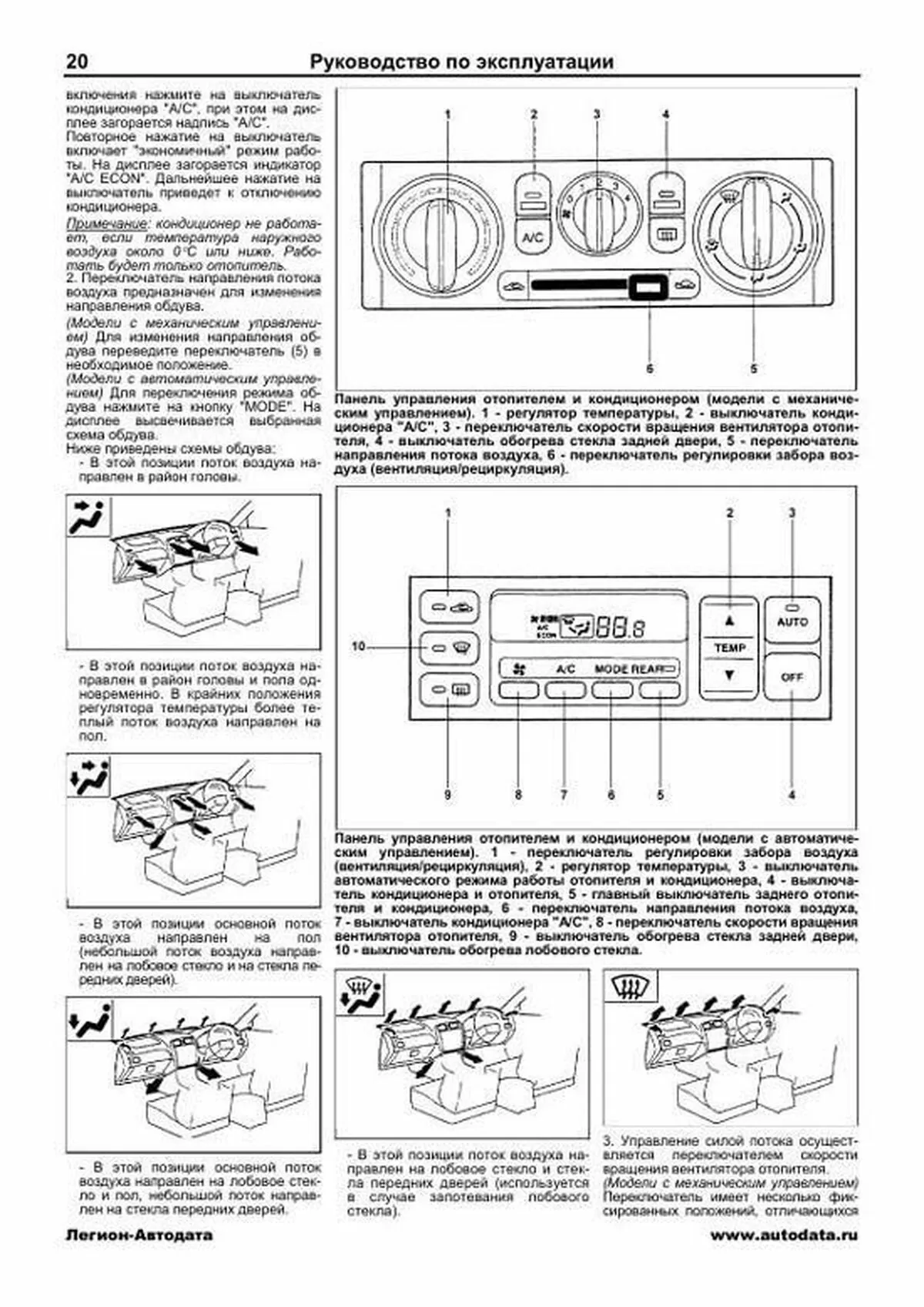

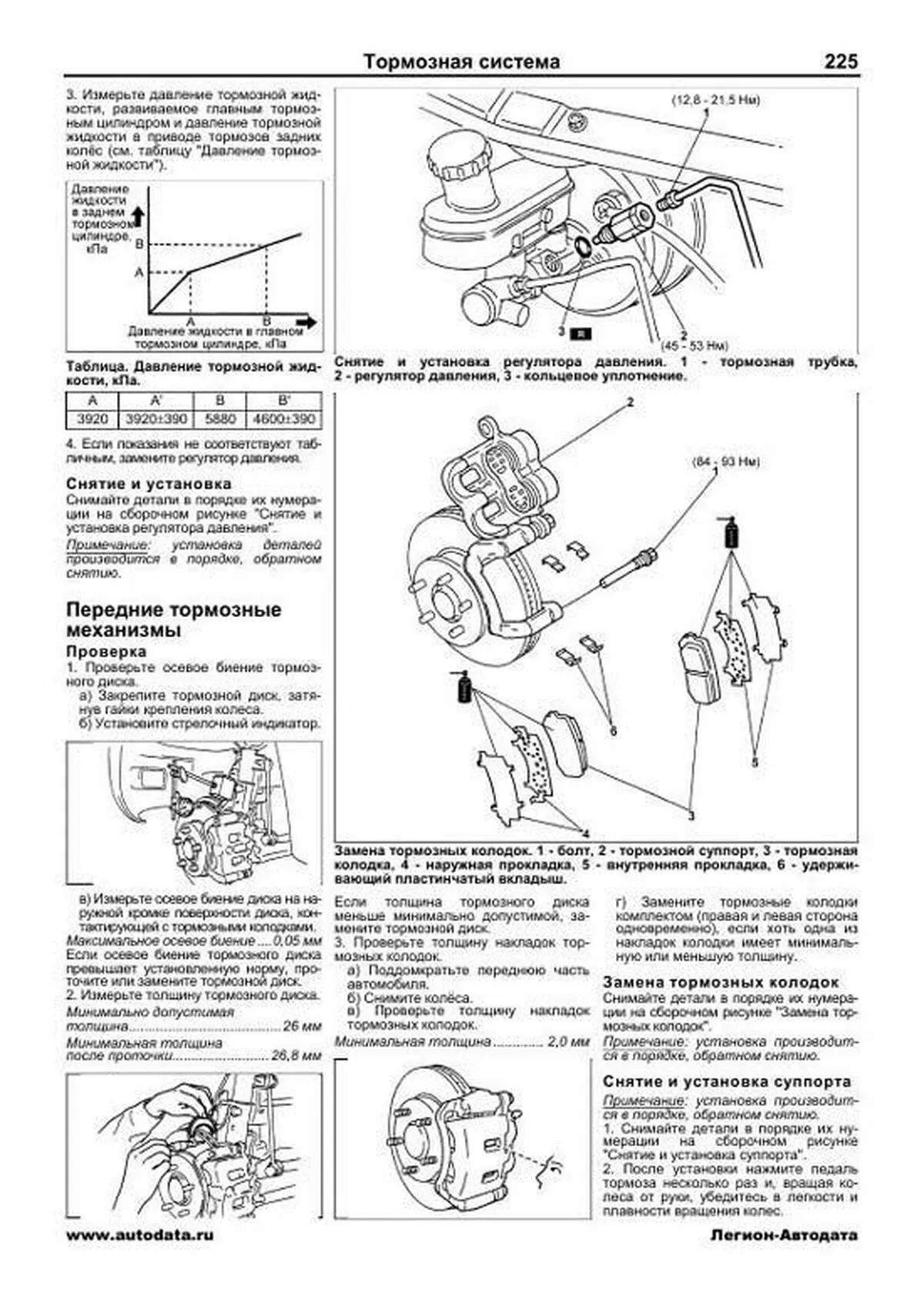

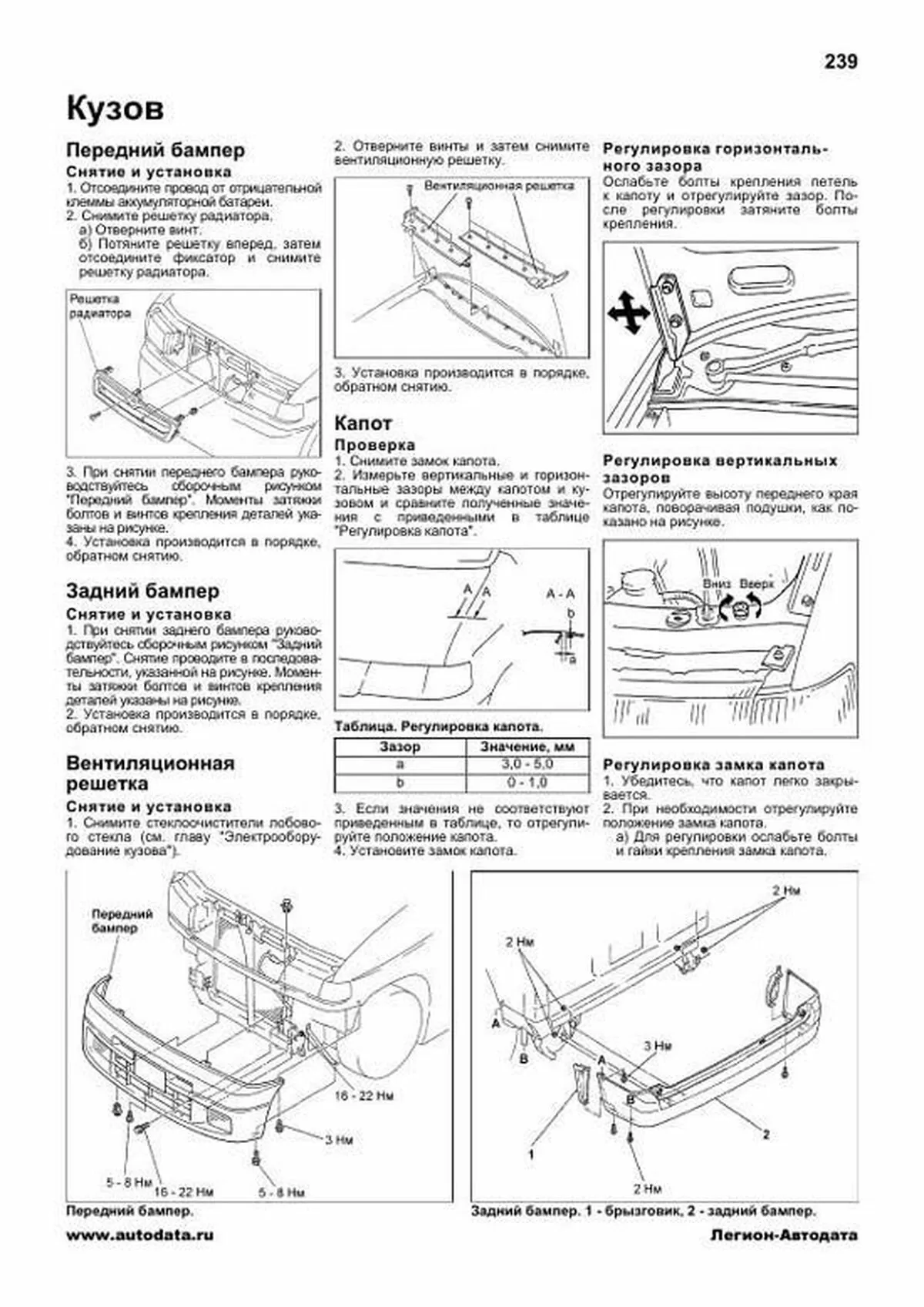

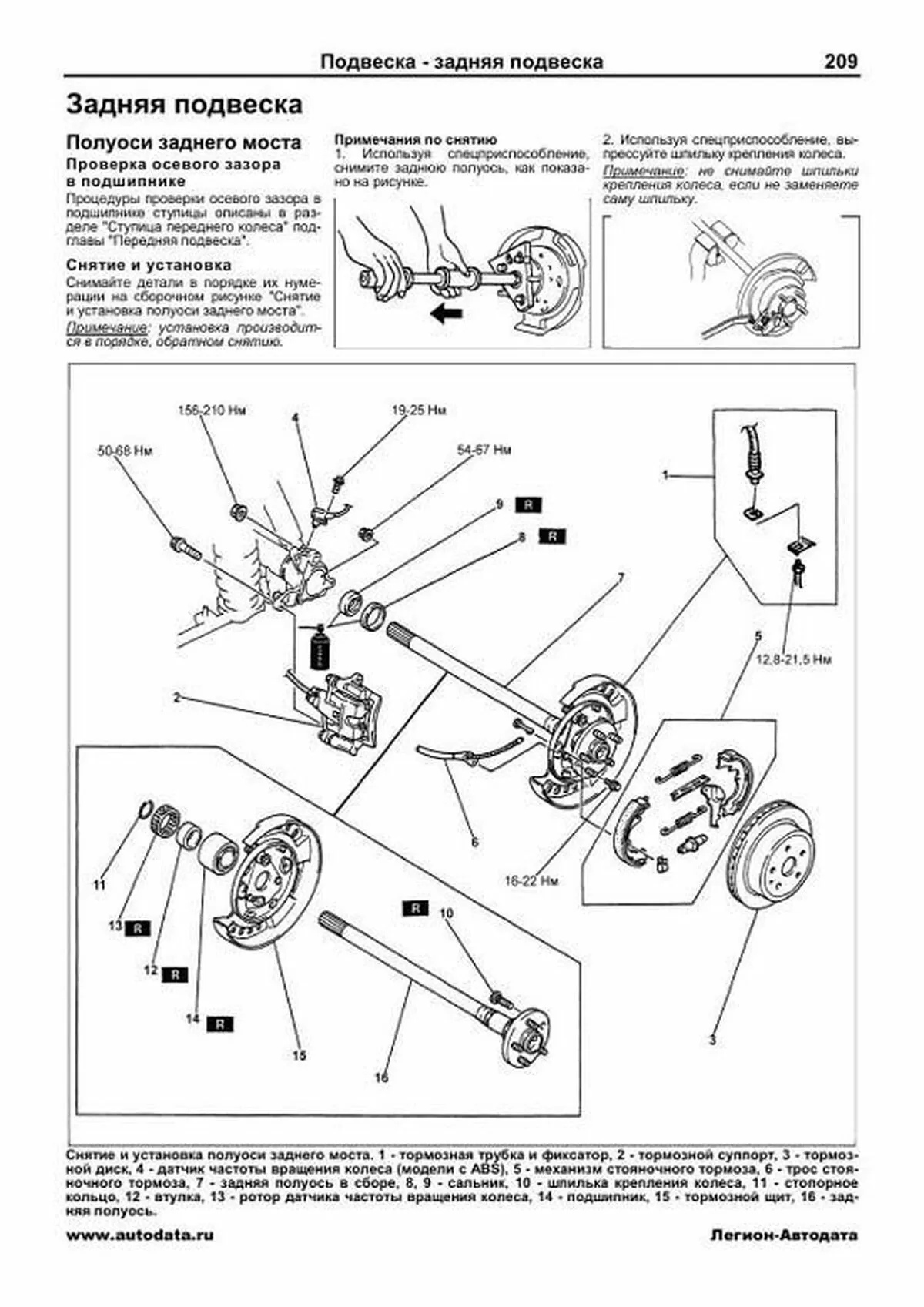

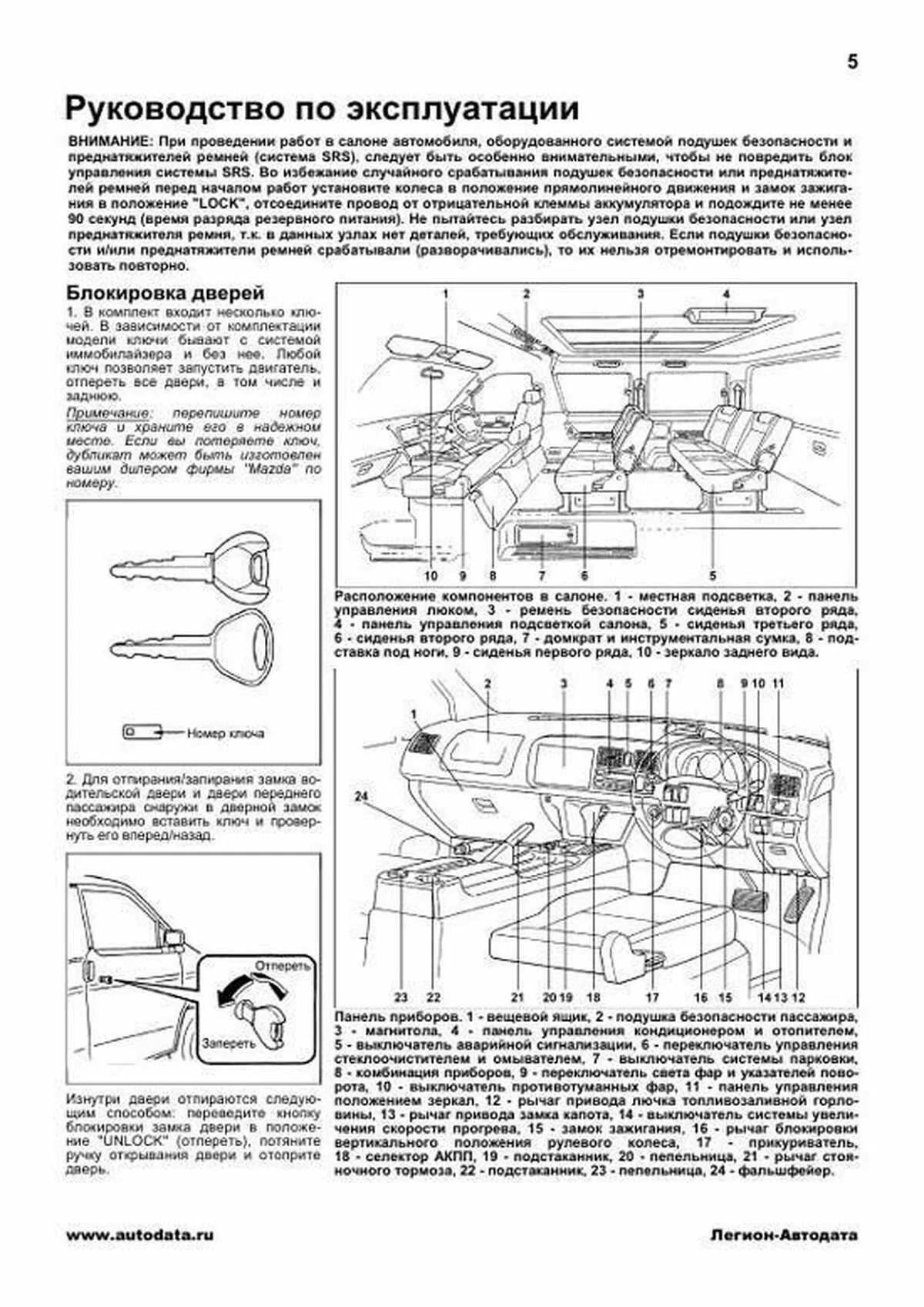

На прилагаемых рисунках показаны все необходимые схемы, помогающие моментально обнаружить неисправности в электрической системе, а советы и описания, помогают правильно и быстро устранить неполадки.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

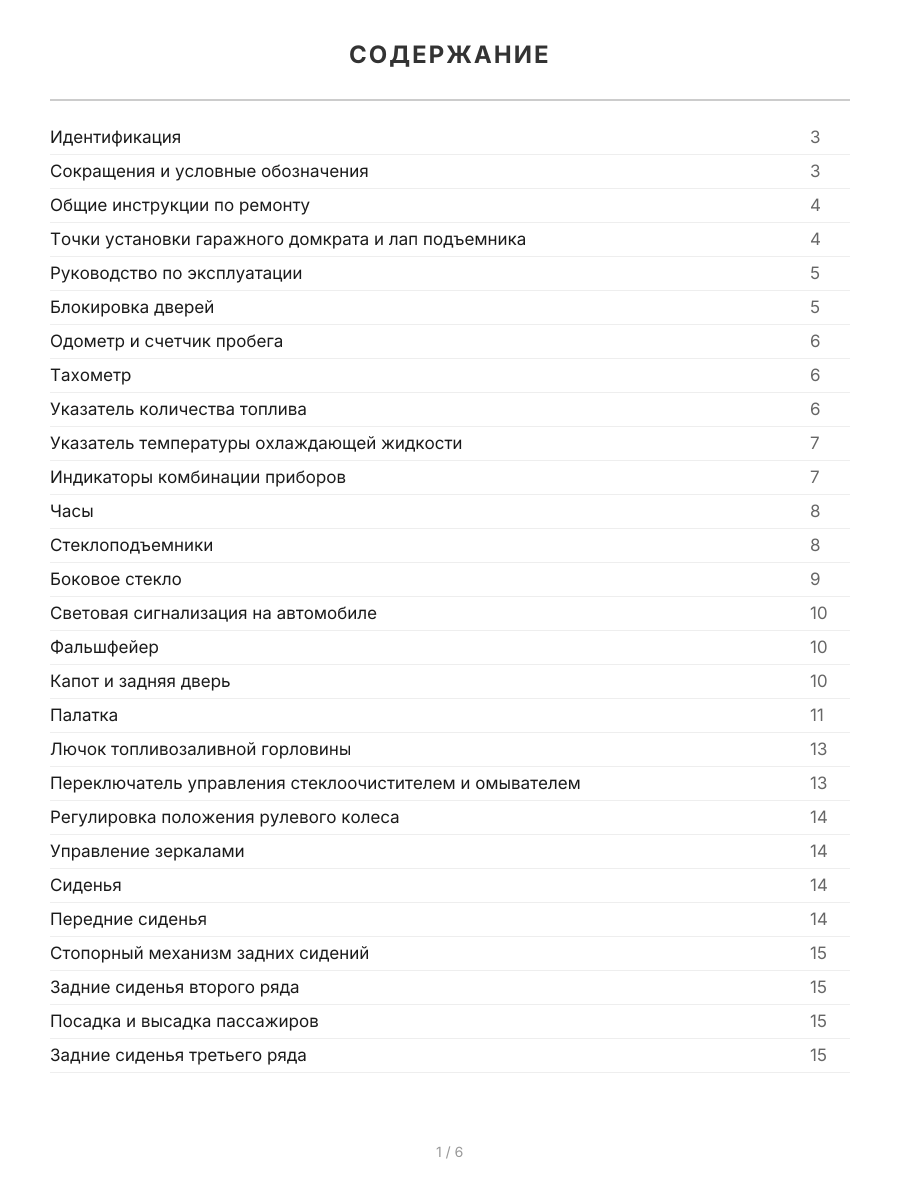

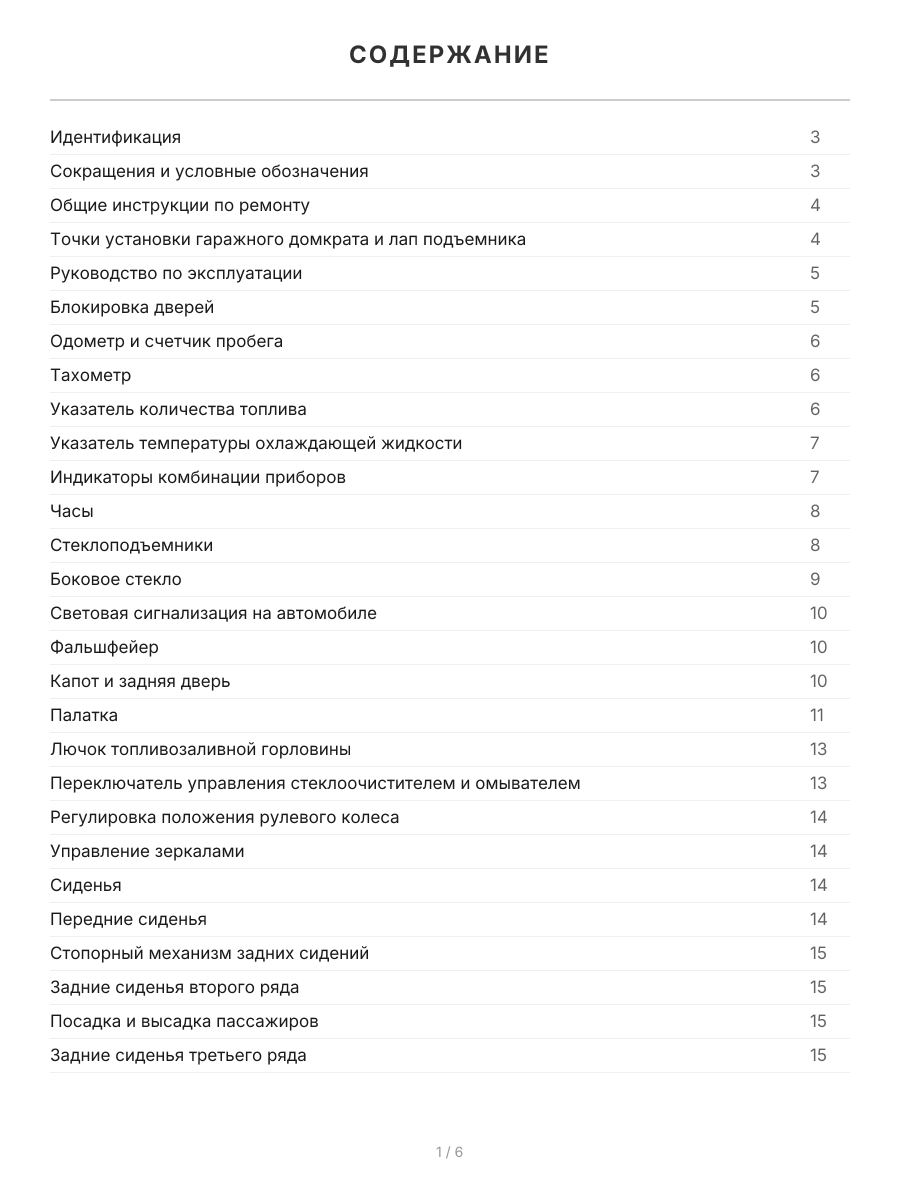

Оглавление
Идентификация 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 4
Руководство по эксплуатации 5
Блокировка дверей 5
Одометр и счетчик пробега 6
Тахометр 6
Указатель количества топлива 6
Указатель температуры охлаждающей жидкости 7
Индикаторы комбинации приборов 7
Часы 8
Стеклоподъемники 8
Боковое стекло 9
Световая сигнализация на автомобиле 10
Фальшфейер 10
Капот и задняя дверь 10
Палатка 11
Лючок топливозаливной горловины 13
Переключатель управления стеклоочистителем и омывателем 13
Регулировка положения рулевого колеса 14
Управление зеркалами 14
Сиденья 14
Передние сиденья 14
Стопорный механизм задних сидений 15
Задние сиденья второго ряда 15
Посадка и высадка пассажиров 15
Задние сиденья третьего ряда 15
Увеличение пространства багажного отделения 16
Складывание и раскладывание сидений второго ряда (стол) 16
Складывание и раскладывание сидений третьего ряда 17
Раскладывание сидений 17
Ремни безопасности 17
Регулирование высоты точки крепления ремня безопасности 18
Детские сиденья 18
Младенцы и дети младшего возраста 18
Подростки 18
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 18
Люк 19
Розетки для подключения дополнительных устройств 19
Стояночный тормоз 19
Управление отопителем и кондиционером 19
Управление передним отопителем и кондиционером 19
Управление задним отопителем и кондиционером 21
Магнитола 22
Магнитола - основные моменты эксплуатации 22
Система блокировки доступа к пользованию магнитолой 22
Настройка громкости, баланса и тембра звука 23
Настройка и прослушивание радиостанций 23
Управление кассетным проигрывателем 24
Управление проигрывателем мини-дисков (MD - проигрывателем) 24
Управление проигрывателем компакт-дисков 24
Система увеличения скорости прогрева 25
Управление автомобилем с АКПП 25
Антиблокировочная тормозная система (ABS) 25
Особенности трансмиссии моделей 4WD 26
Система парковки 26
Советы по вождению в различных условиях 27
Буксировка автомобиля 27
Запуск двигателя 28
Замок зажигания 28
Запуск двигателя 28
Если двигатель не запускается 29
Удаление воздуха и конденсата из топливной системы (дизельный двигатель) 29
Запуск двигателя (если свечи зажигания "залиты") (бензиновый двигатель) 29
Запуск с помощью добавочной аккумуляторной батареи 29
Неисправности двигателя во время движения 29
Домкрат и инструменты 30
Запасное колесо 30
Поддомкрачивание автомобиля 30
Замена колеса 31
Рекомендации по выбору шин 31
Проверка давления и состояния шин 32
Замена шин 32
Особенности эксплуатации алюминиевых дисков 32
Замена дисков колес 32
Индикаторы износа накладок тормозных колодок 33
Каталитический нейтрализатор и система выпуска 33
Проверка и замена предохранителей 33
Замена ламп 35
Техническое обслуживание и общие проверки и регулировки 36
Интервалы обслуживания 36
Моторное масло и фильтр 37
Меры предосторожности при работе с маслами 37
Проверка уровня моторного масла 37
Выбор моторного масла 37
Замена масляного фильтра 37
Замена моторного масла 37
Охлаждающая жидкость 37
Проверка и замена воздушного фильтра 39
Ремни привода навесных агрегатов 39
Аккумуляторная батарея 39
Проверка свечей зажигания (двигатель FE-E) 39
Проверка давления конца такта сжатия 40
Топливный фильтр 40
Удаление воздуха и конденсата из топливной системы (WL-T) 41
Проверка и регулировка угла опережения зажигания (FE-E) 41
Проверка и регулировка частоты вращения холостого хода (FE-E) 42
Проверка и регулировка частоты вращения холостого хода (WL-T) 42
Проверка и регулировка системы повышения частоты вращения холостого хода (FE-E) 42
Проверка и регулировка системы повышения частоты вращения холостого хода (WL-T (модели выпуска с 1995 г)) 42
Проверка СО и СН в отработавших газах 42
Проверка дымности 43
Проверка уровня и замена рабочей жидкости АКПП 43
Проверка уровня и замена масла в раздаточной коробке 43
Проверка уровня и замена масла в редукторах переднего и заднего мостов 44
Проверка уровня рабочей жидкости усилителя рулевого управления 45
Прокачка системы усилителя рулевого управления 45
Рулевой механизм 45
Проверка уровня тормозной жидкости 45
Двигатель FE-E - механическая часть 46
Регулировка тепловых зазоров в приводе клапанов 46
Ремень привода ГРМ 46
Головка блока цилиндров 47
Гидрокомпенсаторы зазоров в приводе клапанов 48
Блок цилиндров 49
Передний сальник коленчатого вала 49
Задний сальник коленчатого вала 50
Силовой агрегат 50
Двигатель WL-T - механическая часть 53
Проверка и регулировка тепловых зазоров в приводе клапанов 53
Ремень привода ГРМ 53
Головка блока цилиндров 54
Блок цилиндров 56
Передний сальник коленчатого вала 59
Задний сальник коленчатого вала 59
Силовой агрегат 59
Двигатель - общие процедуры ремонта 63
Головка блока цилиндров 63
Разборка 63
Проверка, очистка и ремонт 65
Сборка 68
Блок цилиндров 69
Разборка 69
Проверка, очистка и ремонт 69
Разборка узла "поршень-шатун" 72
Проверка состояния поршня и шатуна 72
Проверка и ремонт коленчатого вала 74
Сборка узла "поршень - шатун" 74
Сборка 74
Система охлаждения 76
Проверка уровня и замена охлаждающей жидкости 76
Проверка отсутствия утечек охлаждающей жидкости 76
Крышка радиатора 76
Радиатор 76
Термостат 76
Насос охлаждающей жидкости 77
Электродвигатель вентилятора системы охлаждения 77
Реле вентилятора системы охлаждения 78
Система смазки 79
Меры предосторожности при работе с маслами 79
Моторное масло 79
и фильтр 79
Проверка давления масла 79
Масляный насос 79
Маслоохладитель и корпус масляного фильтра (двигатель WL-T) 80
Масляный поддон 80
Система впрыска топлива (FE-E) 83
Меры предосторожности при работе с топливной системой 83
Топливный насос 83
Реле топливного насоса 84
Регулятор давления топлива 85
Форсунки 85
Датчик массового расхода воздуха 86
Педаль акселератора 86
Выключатель холостого хода 86
Датчик положения дроссельной заслонки 86
Система управления частотой вращения холостого хода 87
Датчик температуры охлаждающей жидкости 87
Датчик температуры воздуха в подкапотном пространстве 87
Датчик температуры воздуха на впуске 87
Датчик положения распределительного вала 88
Кислородный датчик 88
Датчик давления рабочей жидкости усилителя рулевого управления 88
Главное реле 88
Топливный бак 89
Предохранительный клапан (от вытекания топлива при переворачивании) 89
Блок управления 89
Система диагностирования 90
Описание 90
Вывод диагностических кодов 90
Удаление диагностических кодов 90
Диагностические коды неисправностей системы управления 91
Проверка с помощью осциллографа (модели с 1999 г) 97
Система впрыска топлива (WL-T) 98
Меры предосторожности при работе с топливной системой 98
Топливный фильтр 98
Подогреватель топлива (модели с 1999 г) 98
Проверка подогревателя топлива 98
Проверка реле подогревателя топлива 98
Удаление воды из топливной системы 98
Проверка датчика наличия воды 98
Угол опережения впрыска топлива (модели с 1995 г) 101
Топливный насос высокого давления 102
Снятие и установка 102
Проверка (модели с 1999 г) 102
Датчик положения клапана угла опережения впрыска 102
Электронный регулятор 103
Датчик положения клапана управления подачей топлива 103
Датчик температуры топлива 103
Электромагнитный клапан угла опережения впрыска топлива 103
Электромагнитный клапан отсечки топлива 103
Проверка ПЗУ ТНВД 103
Форсунки 103
Датчик положения коленчатого вала 105
Датчик частоты вращения вала ТНВД (модели с 1999 г) 105
Датчик температуры воздуха на впуске 105
Датчик температуры охлаждающей жидкости, датчик температуры воздуха в подкапотном пространстве 106
Педаль акселератора 106
Выключатель холостого хода 107
Датчик разрежения системы изменения положения направляющих лопаток турбокомпрессора 108
Датчик давления наддува 108
Главное реле (модели с 1995 г) 108
Выключатель увеличения скорости прогрева (модели с 1995 г) 108
Топливный бак 108
Блок управления 109
Система диагностирования 109
Описание 109
Вывод диагностических кодов с помощью вольтметра 109
Удаление диагностических кодов (модели с 1995 г) 110
Удаление диагностических кодов (модели с 1999 г) 110
Диагностические коды неисправностей системы управления 110
Выводы электронного блока управления 115
Проверка с помощью осциллографа (модели с 1999 г) 127
Система снижения токсичности 128
Клапан системы рециркуляции ОГ (двигатель WL-T) 128
Система улавливания паров топлива (двигатель FE-E) 130
Обратный клапан 130
Система впуска воздуха и выпуска ОГ 131
Система впуска воздуха 131
Турбокомпрессор (двигатель WL-T) 131
Система изменения положения направляющих лопаток турбокомпрессора 133
Система выпуска ОГ 135
Электрооборудование двигателя 137
Генератор 137
Распределитель зажигания (двигатель FE-E) 138
Стартер 139
Автоматическая коробка передач (RA4A-EL и RA4AX-EL) 140
Диагностика 140
Проверка механических систем КПП 141
Тест на полностью заторможенном автомобиле (Stall test) 141
Проверка времени включения передачи 141
Проверка давления в основной магистрали 141
Дорожный тест 142
Проверка уровня рабочей жидкости АКПП 145
Замена рабочей жидкости АКПП 145
Элементы электрической части системы управления 145
Выключатель режима работы АКПП "HOLD" 145
Выключатель запрещения запуска 146
Датчик температуры рабочей жидкости АКПП 147
Датчик частоты вращения выходного вала коробки передач 147
Датчик скорости автомобиля 147
Электромагнитные клапаны 148
Дополнительное сопротивление 148
Индикатор "HOLD" 148
Блок управления двигателем и АКПП 149
Блок клапанов 151
Охладитель рабочей жидкости 153
Пластина привода гидротрансформатора 154
Механизм переключения передач 154
Селектор 156
Коробка передач 156
Автоматическая коробка передач (RC4A-EL и RC4AX-EL) 162
Диагностика 162
Считывание кодов неисправностей 162
Удаление диагностических кодов 162
Проверка механических систем КПП 163
Тест на полностью заторможенном автомобиле (Stall test) 163
Проверка времени включения передачи 164
Проверка давления в основной магистрали 164
Дорожный тест 165
Проверка уровня рабочей жидкости АКПП 167
Замена рабочей жидкости АКПП 167
Элементы электрической части системы управления 167
Выключатель режима работы АКПП "HOLD" 167
Выключатель запрещения запуска 168
Датчик температуры рабочей жидкости АКПП 170
Датчик частоты вращения входного вала коробки передач 170
Датчик скорости автомобиля 170
Датчик давления рабочей жидкости АКПП 170
Электромагнитные клапаны 171
Индикатор "HOLD" 172
Блок управления АКПП 172
Блок клапанов 176
Охладитель рабочей жидкости 177
Пластина привода гидротрансформатора 177
Механизм переключения передач 178
Селектор 179
Коробка передач 180
Раздаточная коробка 183
Проверка уровня и замена масла в раздаточной коробке 183
Проверка вязкостной муфты 183
Замена сальников 183
Снятие и установка 183
Карданный вал 186
Передний карданный вал 186
Задний карданный вал 188
Подвеска 190
Предварительные проверки 190
Проверка и регулировка углов установки передних колёс 190
Проверка и регулировка углов поворота колес 190
Проверка развала колес и продольного наклона оси поворота 191
Регулировка развала колес и продольного наклона оси поворота 191
Проверка и регулировка схождения 191
Передняя подвеска 192
Ступица переднего колеса 192
Приводные валы 195
Промежуточный приводной вал 195
Приводные валы 197
Стойка передней подвески 200
Нижний рычаг передней подвески 202
Стабилизатор поперечной устойчивости передней подвески 204
Балки передней подвески 204
Редуктор переднего моста 205
Проверка уровня и замена масла 205
Замена сальников редуктора 205
Снятие и установка редуктора переднего моста 206
Разборка и сборка редуктора 207
Задняя подвеска 209
Полуоси заднего моста 209
Редуктор заднего моста 210
Проверка уровня и замена масла в редукторе заднего моста 210
Замена сальников редуктора 210
Снятие и установка редуктора заднего моста 210
Разборка и сборка редуктора 210
Амортизатор и пружина задней подвески 211
Стабилизатор поперечной устойчивости задней подвески 212
Рычаги задней подвески 212
Рулевое управление 213
Проверка уровня рабочей жидкости усилителя рулевого управления 213
Прокачка системы усилителя рулевого управления 213
Проверка отсутствия утечек рабочей жидкости 213
Проверка давления рабочей жидкости 213
Проверка на автомобиле 214
Рулевая колонка 214
Рулевой механизм 216
Насос усилителя рулевого управления 217
Тормозная система 220
Проверка уровня тормозной жидкости 220
Прокачка тормозной системы 220
Проверка вакуумного шланга 220
Педаль тормоза 220
Главный тормозной цилиндр 221
Вакуумный усилитель тормозов 223
Вакуумный насос (модели с двигателем WL-T) 224
Регулятор давления 224
Передние тормозные механизмы 225
Задние тормозные механизмы 227
Стояночный тормоз 229
Антиблокировочная система тормозов (ABS) 231
Описание системы диагностики 231
Общие проверки 231
Считывание кодов неисправностей 231
Сброс кодов неисправностей 231
Блок управления системы ABS 233
Проверка элементов и проводки системы ABS 233
Модулятор давления 235
Реле системы ABS 236
Датчики частоты вращения передних колес 237
Датчики частоты вращения задних колес 238
Датчик замедления (модели 4WD) 238
Кузов 239
Передний бампер 239
Задний бампер 239
Вентиляционная решетка 239
Капот 239
Переднее крыло 240
Передняя дверь 240
Сдвижная дверь 242
Задняя дверь 244
Лючок топливозаливной горловины 245
Боковое зеркало заднего вида 245
Лобовое стекло 245
Боковое стекло 247
Боковое заднее стекло 247
Заднее стекло 247
Люк 248
Палатка 250
Шторки 252
Панель приборов 253
Внутренняя отделка салона 255
Отделка крыши 258
Отделка пола 258
Ремни безопасности 259
Сиденья 260
Кондиционер, отопление и вентиляция 265
Меры безопасности при работе с хладагентом 265
Вакуумирование зарядка и проверка системы 265
Установка блока манометров 265
Зарядка системы 265
Дозаправка 266
Проверка количества хладагента 266
Проверка давления хладагента 266
Проверка эффективности системы циркуляции хладагента 266
Линии охлаждения 267
Воздуховоды 268
Блок вентилятора переднего отопителя 269
Блок отопителя 270
Блок кондиционера 272
Блок вентилятора заднего отопителя 274
Блок заднего кондиционера/отопителя 274
Компрессор 275
Конденсатор кондиционера 277
Ресивер 277
Электромагнитная муфта компрессора 277
Выключатель по давлению 278
Реле кондиционера 278
Реле вентилятора переднего отопителя 278
Реле вентилятора заднего отопителя 278
Электродвигатель вентилятора переднего отопителя 279
Электродвигатель вентилятора заднего отопителя 279
Резистор вентилятора переднего отопителя 279
Резистор вентилятора заднего отопителя 279
Главный выключатель заднего кондиционера 280
Выключатель кондиционера по температуре 280
Реле режима "MAX HI" (передний кондиционер) 280
Реле режима "MAX HI" (задний кондиционер) 281
Схема управления скоростью вращения вентилятора переднего отопителя 281
Схема управления скоростью вращения вентилятора заднего отопителя 281
Привод переключения забора воздуха 281
Привод изменения направления воздушных потоков 282
Привод смешивания воздушных потоков 282
Задний привод изменения направления воздушных потоков 282
Задний привод смешивания воздушных потоков 283
Датчик солнечного света 283
Датчик температуры воздуха в салоне (передний) 283
Датчик температуры воздуха в салоне (задний) 284
Датчик температуры наружного воздуха 284
Датчик температуры охлаждающей жидкости 284
Датчик температуры воздуха за испарителем 285
Панель управления кондиционером и отопителем 285
Панель управления задним кондиционером и отопителем 292
Диагностика системы кондиционирования 293
Система пассивной безопасности (SRS) 298
Меры предосторожности при эксплуатации и проведении ремонтных работ 298
Подушки безопасности 299
Блок управления системой пассивной безопасности 299
Диагностика системы пассивной безопасности 300
Считывание кодов неисправностей 300
Проверка разъема блока управления системой пассивной безопасности 300
Проверка цепи питания блока управления системой пассивной безопасности 300
Проверка подушки безопасности водителя 300
Электрооборудование кузова 302
Предохранители 302
Замок зажигания 302
Система внешнего освещения 303
Комбинированный переключатель 304
Выключатель аварийной сигнализации 307
Выключатель противотуманных фар 308
Реле-прерыватель указателей поворота 308
Реле фар и реле габаритов (модели с подушками безопасности) 308
Реле противотуманных фар 309
Выключатель фонаря заднего хода 309
Система внутреннего освещения 309
Стеклоочистители и стеклоомыватели 312
Комбинация приборов 316
Электрические стеклоподъемники 320
Центральный замок 321
Электропривод люка 326
Система регулировки положения наружных зеркал 328
Обогреватель заднего стекла 329
Электропривод крыши 330
Электропривод шторок 332
Аудиосистема 334
Схемы электрооборудования 337
Обозначения, применяемые на схемах электрооборудования 337
Расположение разъемов 337
Расположение проводов 337
Коды цветов проводов 337
Схемы электрооборудования (модели выпуска с 1995 г) 338
Схема Y-1 Точки заземления (WL-T) 338
Схема Y-2 Точки заземления (FE-E, J5-DE) 340
Схема W-1 Распределение электропитания (модели с двигателем WL-T без SRS) 342
Схема W-2 Распределение электропитания (модели с двигателем WL-T с SRS) 343
Схема W-3 Распределение электропитания (модели с двигателями FE-E и J5-DE без SRS) 344
Схема W-4 Распределение электропитания (модели с двигателем J5-DE с SRS) 345
Схема A-1 Система запуска и зарядки (модели с двигателем WL-T) 346
Схема A-2 Система запуска и зарядки (модели с двигателями FE-E и J5-DE) 347
Схема B-1 Система управления двигателем (модели с двигателем WL-T с МКПП) 348
Схема B-2 Система управления двигателем (модели с двигателем WL-T с АКПП) 350
Схема B-3 Система управления двигателем (модели с двигателем FE-E) 353
Схема B-4 Система управления двигателем (модели с двигателем J5-DE) 356
Схема B-5 Система подачи топлива (модели с двигателями FE-E и J5-DE) 359
Схема B-6 Система охлаждения (модели с двигателем WL-T) 360
Схема B-7 Система охлаждения (модели с двигателями FE-E и J5-DE) 361
Схема D-1 Очиститель и омыватель лобового стекла 361
Схема C-1 Комбинация приборов (модели с двигателем WL-T) 362
Схема C-2 Комбинация приборов (модели с двигателями FE-E и J5-DE) 364
Схема E-1 Фары (модели без SRS) 366
Схема E-2 Фары (модели с SRS) 367
Схема E-3 Противотуманные фары 368
Схема E-4 Передние габариты, задние габариты, подсветка номерного знака 369
Схема F-1 Указатели поворота и аварийная сигнализация 370
Схема F-2 Фонари заднего хода 371
Схема F-3 Стоп-сигналы, звуковой сигнал, дополнительный стоп-сигнал 372
Схема G-1 Передний отопитель и кондиционер с ручным управлением 373
Схема G-2 Задний отопитель и кондиционер с ручным управлением 374
Схема G-3 Отопитель и кондиционер с автоматическим управлением 375
Схема H-1 Система управления АКПП (модели с двигателем FE-E) 379
Схема H-2 Система управления АКПП (модели с двигателем J5-DE) 380
Схема I-1 Обогреватель заднего стекла / прикуриватель 381
Схема I-2 Подсветка 382
Схема I-3 Подсветка багажного отделения / освещение салона 384
Схема J Аудиосистема 385
Схема K-1 Электропривод стеклоподъемников 386
Схема K-2 Центральный замок 387
Схема K-3 Система доводки двери 388
Схема L Электропривод зеркал 389
Схема M-1 Электропривод люка 390
Схема M-2 Электропривод крыши 391
Схема O Антиблокировочная система тормозов 392
Схема S Система SRS 393
Схема T-1 Система оповещения 394
Схема T-2 Электропривод шторок 395
Схема T-3 Дополнительная розетка 396
Схема U-1 Диагностический разъем (модели с двигателем WL-T) 397
Схема U-2 Диагностический разъем (модели с двигателем FE-E) 398
Схема U-3 Диагностический разъем (модели с двигателем J5-DE) 399
Схемы электрооборудования (модели выпуска с 011999 г (дополнение)) 400
Схема 1 (A-1) Система запуска и зарядки (модели с двигателем WL-T) 400
Схема 2 (A-2) Система запуска и зарядки (модели с двигателями FE-E и J5-DE) 401
Схема 3 (B-2) Система управления двигателем (модели с двигателем WL-T) 402
Схема 4 (C-1) Комбинация приборов (модели с двигателем WL-T) 405
Схема 5 (C-2) Комбинация приборов (модели с двигателями FE-E и J5-DE) 408
Схема 6 (F-3) Стоп-сигналы, звуковой сигнал, дополнительный стоп-сигнал 411
Схема 7 (O) Антиблокировочная система тормозов 412
Схема 8 (S-1) Система SRS 413
Схемы электрооборудования (модели выпуска с 091999 г (дополнение)) 414
Схема 1 (A-1) Система запуска и зарядки (модели с двигателем WL-T 414
Схема 2 (B-2) Система управления двигателем (модели с двигателем WL-T) 415
Схема 3 (B-3) Система подачи топлива 419
Схема 4 (H) Система управления АКПП 420
Схема 5 (J-2) Навигационная система 422
Схема 6 (T-4) Система парковки 423
Схема 7 (U-1) Диагностический разъем (модели с двигателем WL-T) 424
Схема 8 (U-2) Диагностический разъем (модели с двигателем FE-E) 425
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Блокировка дверей 1 В комплект входит несколько ключей В зависимости от комплектации модели ключи бывают с системой иммобилайзера и без нее Любой ключ позволяет запустить двигатель, отпереть все двери, в том числе и заднюю Примечание: перепишите номер ключа и храните его в надежном месте Если вы потеряете ключ, дубликат может быть изготовлен вашим дилером фирмы "Mazda" по номеру 2 Для отпирания/запирания замка водительской двери и двери переднего пассажира снаружи в дверной замок необходимо вставить ключ и провернуть его вперед/назад Изнутри двери отпираются следующим способом: переведите кнопку блокировки замка двери в положение "UNLOCK" (отпереть), потяните ручку открывания двери и отоприте дверь ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно Руководство по эксплуатации Расположение компонентов в салоне 1 местная подсветка, 2 панель управления люком, 3 ремень безопасности сиденья второго ряда, 4 панель управления подсветкой салона, 5 сиденья третьего ряда, 6 сиденья второго ряда, 7 домкрат и инструментальная сумка, 8 подставка под ноги, 9 сиденья первого ряда, 10 зеркало заднего вида Панель приборов 1 вещевой ящик, 2 подушка безопасности пассажира, 3 магнитола, 4 панель управления кондиционером и отопителем, 5 выключатель аварийной сигнализации, 6 переключатель управления стеклоочистителем и омывателем, 7 выключатель системы парковки, 8 комбинация приборов, 9 переключатель света фар и указателей поворота, 10 выключатель противотуманных фар, 11 панель управления положением зеркал, 12 рычаг привода лючка топливозаливной горловины, 13 рычаг привода замка капота, 14 выключатель системы увеличения скорости прогрева, 15 замок зажигания, 16 рычаг блокировки вертикального положения рулевого колеса, 17 прикуриватель, 18 селектор АКПП, 19 подстаканник, 20 пепельница, 21 рычаг стояночного тормоза, 22 подстаканник, 23 пепельница, 24 фальшфейер Пример текста из раздела " Руководство по эксплуатации ":
включения нажмите на выключатель кондиционера "A/C", при этом на дисплее загорается надпись "A/C" Повторное нажатие на выключатель включает "экономичный" режим работы На дисплее загорается индикатор "A/C ECON" Дальнейшее нажатие на выключатель приведет к отключению кондиционера Примечание: кондиционер не работает, если температура наружного воздуха около 0?С или ниже Работать будет только отопитель 2 Переключатель направления потока воздуха предназначен для изменения направления обдува (Модели с механическим управлением) Для изменения направления обдува переведите переключатель (5) в необходимое положение (Модели с автоматическим управлением) Для переключения режима обдува нажмите на кнопку "MODE" На дисплее высвечивается выбранная схема обдува Ниже приведены схемы обдува: В этой позиции поток воздуха направлен в район головы В этой позиции поток воздуха направлен в район головы и пола одновременно В крайних положения регулятора температуры более теплый поток воздуха направлен на пол В этой позиции основной поток воздуха направлен на пол (небольшой поток воздуха направлен на лобовое стекло и на стекла передних дверей) В этой позиции основной поток воздуха направлен на лобовое стекло и пол, небольшой поток направлен на стекла передних дверей В этой позиции поток воздуха направлен на лобовое стекло и стекла передних дверей (используется в случае запотевания лобового стекла) 3 Управление силой потока осуществляется переключателем скорости вращения вентилятора отопителя (Модели с механическим управлением) Переключатель имеет несколько фиксированных положений, отличающихся Панель управления отопителем и кондиционером (модели с механическим управлением) 1 регулятор температуры, 2 выключатель кондиционера "А/С", 3 переключатель скорости вращения вентилятора отопителя, 4 выключатель обогрева стекла задней двери, 5 переключатель направления потока воздуха, 6 переключатель регулировки забора воздуха (вентиляция/рециркуляция) Панель управления отопителем и кондиционером (модели с автоматическим управлением) 1 переключатель регулировки забора воздуха (вентиляция/рециркуляция), 2 регулятор температуры, 3 выключатель автоматического режима работы отопителя и кондиционера, 4 выключатель кондиционера и отопителя, 5 главный выключатель заднего отопителя и кондиционера, 6 переключатель направления потока воздуха, 7 выключатель кондиционера "А/С", 8 переключатель скорости вращения вентилятора отопителя, 9 выключатель обогрева стекла задней двери, 10 выключатель обогрева лобового стекла Пример текста из раздела " Подвеска задняя подвеска ":
Полуоси заднего моста Проверка осевого зазора в подшипнике Процедуры проверки осевого зазора в подшипнике ступицы описаны в разделе "Ступица переднего колеса" подглавы "Передняя подвеска" Снятие и установка Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка полуоси заднего моста" Примечание: установка производится в порядке, обратном снятию Примечания по снятию 1 Используя спецприспособление, снимите заднюю полуось, как показано на рисунке 2 Используя спецприспособление, выпрессуйте шпильку крепления колеса Примечание: не снимайте шпильки крепления колеса, если не заменяете саму шпильку Задняя подвеска Пример текста из раздела " Тормозная система ":
3 Измерьте давление тормозной жидкости, развиваемое главным тормозным цилиндром и давление тормозной жидкости в приводе тормозов задних колёс (см таблицу "Давление тормозной жидкости") Таблица Давление тормозной жидкости, кПа A A' B B' 3920 3920?390 5880 4600?390 4 Если показания не соответствуют табличным, замените регулятор давления Снятие и установка Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка регулятора давления" Примечание: установка деталей производится в порядке, обратном снятию Передние тормозные механизмы Проверка 1 Проверьте осевое биение тормозного диска а) Закрепите тормозной диск, затянув гайки крепления колеса б) Установите стрелочный индикатор в) Измерьте осевое биение диска на наружной кромке поверхности диска, контактирующей с тормозными колодками Максимальное осевое биение0,05 мм Если осевое биение тормозного диска превышает установленную норму, проточите или замените тормозной диск 2 Измерьте толщину тормозного диска Минимально допустимая толщина26 мм Минимальная толщина после проточки26,8 мм Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск 3 Проверьте толщину накладок тормозных колодок а) Поддомкратьте переднюю часть автомобиля б) Снимите колёса в) Проверьте толщину накладок тормозных колодок Минимальная толщина2,0 мм г) Замените тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину Замена тормозных колодок Снимайте детали в порядке их нумерации на сборочном рисунке "Замена тормозных колодок" Примечание: установка производится в порядке, обратном снятию Снятие и установка суппорта Примечание: установка производится в порядке, обратном снятию 1 Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка суппорта" 2 После установки нажмите педаль тормоза несколько раз и, вращая колеса от руки, убедитесь в легкости и плавности вращения колес Замена тормозных колодок 1 болт, 2 тормозной суппорт, 3 тормозная колодка, 4 наружная прокладка, 5 внутренняя прокладка, 6 удерживающий пластинчатый вкладыш Снятие и установка регулятора давления 1 тормозная трубка, 2 регулятор давления, 3 кольцевое уплотнение Пример текста из раздела " Кузов ":
Передний бампер Снятие и установка 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 Снимите решетку радиатора а) Отверните винт б) Потяните решетку вперед, затем отсоедините фиксатор и снимите решетку радиатора 3 При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" Моменты затяжки болтов и винтов крепления деталей указаны на рисунке 4 Установка производится в порядке, обратном снятию Задний бампер Снятие и установка 1 При снятии заднего бампера руководствуйтесь сборочным рисунком "Задний бампер" Снятие проводите в последовательности, указанной на рисунке Моменты затяжки болтов и винтов крепления деталей указаны на рисунке 2 Установка производится в порядке, обратном снятию Вентиляционная решетка Снятие и установка 1 Снимите стеклоочистители лобового стекла (см главу "Электрооборудование кузова") 2 Отверните винты и затем снимите вентиляционную решетку 3 Установка производится в порядке, обратном
