Книга: MAZDA TITAN дизель 1989-2000 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-22%
Книга: MAZDA TITAN (д) 1989-2000 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA TITAN (д) 1989-2000 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA TITAN (д) 1989-2000 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA TITAN (д) 1989-2000 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA TITAN (д) 1989-2000 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA TITAN (д) 1989-2000 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Артикул
70696
ISBN
5-88850-233-2
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
344
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Дизельные двигатели
2.5;3.0;3.5;4.0;4.3;4.6
Среди сотен положительных отзывов, по праву заслуженных данным заднеприводным грузовиком, присутствуют такие определения, как «надежный», «неубиваемый», «мощный», «на все времена» и так далее. Действительно, этот японский грузовик, хоть и не является новинкой, способен во многом дать фору своим позднейшим аналогом и конкурентам. Этот японский автомобиль станет надежным партнером для всех, кто ценит качественную технику, которая не подводит и работает как часы на протяжении многих лет. Конечно, для этого и водителю необходимо приложить некоторые усилия – грамотно использовать авто, проводить регулярное техническое обслуживание и ремонт, если таковой необходим. Новое руководство по ремонту MAZDA TITAN поможет автомобилисту продлить срок службы своего грузовика и быстро решать любые, связанные с автомобильной техникой, насущные вопросы. Кроме того, такой мануал непременно пригодится мастерам СТО и автосервисов, поскольку в нем содержатся оптимальные решения всех ремонтных задач. Кроме ремонтной темы, в мануале есть и другие тематические блоки, касающиеся правильной эксплуатации авто и его технического обслуживания. Рассмотрены модели, выпущенные с 1989 по 2000 годы, с дизельными двигателями Mazda XA (2,5 л.), HA (3,0 л.), VS (3,0 л.), SL (3,5 л.), SL Turbo (3,5 л. с турбонаддувом), TF (4,0 л.) и двигателями Isuzu 4HF1 (7,57 пинты), 4HG1 (4,6 л.).

Данное пособие вместило в себя самую важную информацию, которой необходимо в совершенстве владеть всем, кто, так или иначе, связан с вождением, обслуживанием и уходом за грузовиками Мазда. Книга написана понятно и доступно, в ней нет места лишним или непроверенным данным, так что успешно практиковаться с помощью мануала смогут как любители, так и профессионалы. Кроме того, руководство по ремонту Мазда Титан отлично иллюстрировано, что дает возможность досконально разобраться в основном тексте пособия и легко освоить любую новую информацию. В начальных главах данного пособия даны теоретические сведения, которые помогут правильно пользоваться автотранспортом. Это, например, подробный анализ конструкции грузовика, где указаны технические характеристики, координаты, функции, приемы управления всеми основными агрегатами, приборами, системами авто. Эти данные помогут водителю уверенно управлять машиной, а подробная инструкция по эксплуатации MAZDA TITAN отлично дополнит представление пользователя о своем грузовике и позволит избежать многих ошибок в процессе использования (например, перегрузок). Конечно, данный автомобиль должен быть проверен перед каждым рейсом во избежание поломок и ДТП. В мануале имеется целый раздел, посвященный грамотному техническому обслуживанию машины с описанием хода всех профилактических процедур и их регламента. Японские грузовики славятся своей неприхотливостью и выносливостью, но и они не застрахованы полностью от непредвиденных поломок. Чтобы сбой в работе грузовика не вылился в большую проблему для водителя, в предлагаемом пособии есть наглядные, последовательные и четкие рекомендации по выявлению причины поломки и ее грамотному устранению. Большинство описываемых в руководстве работ по диагностике и ремонту, а также сборке-разборке, смазке, замене и регулировке всех главных составляющих машины, водитель, если у него есть хотя бы небольшой опыт, сможет выполнить самостоятельно. Для этого ему понадобятся лишь стандартные инструменты и данный мануал под рукой.

В пособии есть также и все электросхемы MAZDA TITAN, ведь безопасная работа с электрооборудованием грузовика должна быть хорошо продумана, чтобы исключить риск повреждения сложной электронной техники. Таким образом, воспользовавшись данной книгой, пользователь сможет по всем правилам устранить неисправность в любом агрегате, узле или системе грузовика Мазда, будь то двигатель, коробка передач, тормоза, рулевое управление, подвеска, или же кузов, фары, колеса, шины. Ремонт своими силами помогает расширить багаж прикладных умений и теоретических знаний, а также сберечь не только денежные средства автомобилиста, но и его время. Однако в ряде случаев грузовику может понадобиться ремонт в условиях автосервиса, но и тогда данный мануал пригодится водителю, чтобы узнать заранее о том, какие и в каком объеме работы предстоит выполнить специалистам.


Показать Оглавление
Скрыть Оглавление
Оглавление
Идентификация 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 4
Точки установки домкрата 5

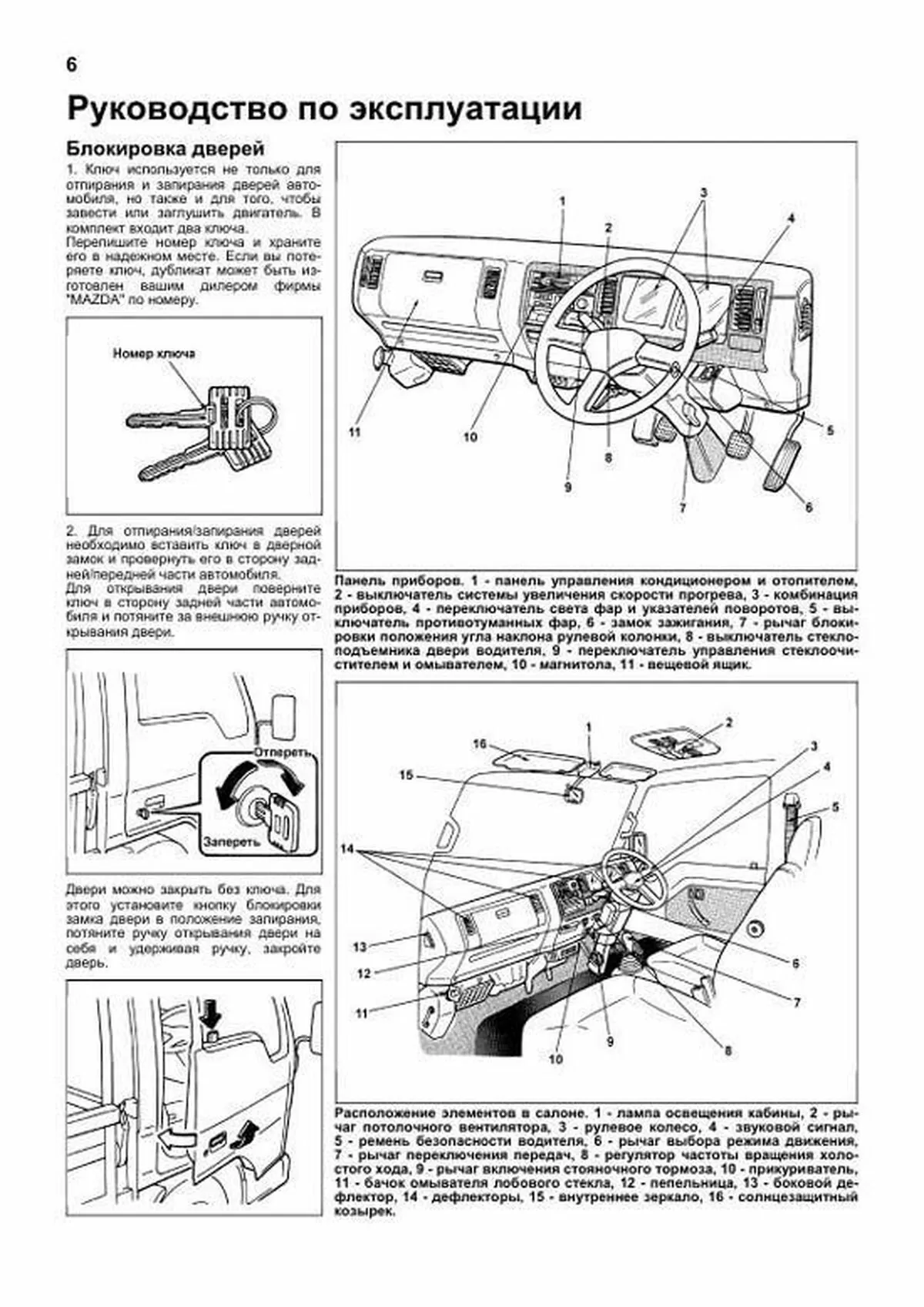

Руководство по эксплуатации 6
Блокировка дверей 6
Одометр и счетчик пробега 7
Тахометр 7
Указатель количества топлива 7
Указатель температуры охлаждающей жидкости 7
Индикаторы комбинации приборов 7
Стеклоподъемники 9
Световая сигнализация на автомобиле 9
Крышка топливно-заливной горловины 10
Управление стеклоочистителем и омывателем 10
Регулировка положения рулевого колеса 10
Управление зеркалами 11
Стояночный тормоз 11
Сиденья 11
Регулировка положения сиденья водителя 11
Складывание спинки сиденья переднего пассажира 12
Сиденье заднего ряда (модели с двойной кабиной) 12
Ремни безопасности 12
Управление отопителем и кондиционером 12
Потолочный вентилятор 13
Магнитола - основные моменты эксплуатации 13
Горный тормоз 14
Система увеличения скорости прогрева 14
Управление автомобилем с МКПП 14
Откидывание и опускание кабины 15
Перед откидыванием кабины 15
Откидывание кабины 15
Опускание кабины 15
Доступ к моторному отсеку 15
Подъем и опускание грузового кузова (автомобили-самосвалы) 16
Запуск двигателя 16
Замок зажигания 16
Запуск и остановка двигателя 16
Если двигатель не запускается 17
Удаление воздуха и конденсата из топливной системы 17
Запуск с помощью добавочной аккумуляторной батареи 17
Остановка двигателя (модели с турбонаддувом) 17
Буксировка автомобиля 17
Советы по вождению в различных условиях 18
Общие рекомендации 18
Советы по вождению в условиях бездорожья 18
Советы по вождению в зимний период 18
Неисправности двигателя во время движения 18
Остановка двигателя во время движения 18
Перегрев двигателя 19
Домкрат и инструменты 19
Запасное колесо 19
Замена колеса 20
Рекомендации по выбору шин 21
Проверка давления и состояния шин 22
Замена шин 22
Проверка и замена предохранителей 22
Замена ламп 23
Техническое обслуживание и общие процедуры проверки и регулировки 25
Интервалы обслуживания 25
Моторное масло и фильтр 26
Меры предосторожности при работе с маслами 26
Выбор моторного масла 26
Проверка уровня моторного масла 26
Замена моторного масла и фильтра 26
Замена дополнительного масляного фильтра 26
Охлаждающая жидкость 27
Топливная система 27
Проверка топливопроводов 27
Замена топливного фильтра 27
Удаление воздуха из топливной системы 28
Угол опережения впрыска топлива 28
Проверка элемента воздушного фильтра 28
Аккумуляторная батарея 28
Общая информация 28
Комплексная проверка аккумуляторной батареи 29
Зарядка аккумуляторной батареи 29
Проверка плотности электролита (модели с обслуживаемой АКБ) 30
Проверка давления конца такта сжатия 30
Проверка тепловых зазоров в клапанах 31
Ремень привода навесных агрегатов 31
Проверка и регулировка частоты вращения холостого хода 32
Проверка и регулировка системы повышения частоты вращения холостого хода при включении кондиционера 32
Проверка уровня рабочей жидкости гидропривода сцепления и тормозной системы 32
Замена рабочей жидкости гидропривода тормозной системы 33
Проверка и замена масла в МКПП 33
Проверка и замена масла в редукторе заднего моста 33
Проверка уровня масла в поворотном кулаке 33
Проверка уровня рабочей жидкости усилителя рулевого управления 34
Проверка уровня масла в рулевом механизме (модели без гидроусилителя) 34
Проверка и замена тормозных колодок 34
Передние тормозные колодки (дисковые тормоза) 34
Передние тормозные колодки (барабанные тормоза) 34
Задние тормозные колодки 34
Двигатель - механическая часть 35
Проверка и регулировка тепловых зазоров в клапанах 35
Головка блока цилиндров 35
Снятие 35
Разборка, проверка, очистка и ремонт головки блока цилиндров 36
Установка (SL, TF, ХА, НА, VS) 36
Установка (4HF1, 4HG1) 41
Снятие двигателя (SL, TF) 44
Установка двигателя (SL, TF) 46
Снятие двигателя (4HF1, 4HG1) 51
Установка двигателя (4HF1, 4HG1) 51
Блок цилиндров 51
Разборка 51
Сборка (SL, VS, ХА, НА, TF) 61
Сборка (4HF1, 4HG1) 68
Замена переднего сальника коленчатого вала 71
Замена заднего сальника коленчатого вала 73
Двигатель - общие процедуры ремонта 77
Головка блока цилиндров 74
Разборка 74
Проверка, очистка и ремонт 74
Сборка 78
Блок цилиндров 79
Проверка 79
Разборка узла “поршень-шатун” 83
Проверка состояния поршня и шатуна 83
Сборка узла "поршень - шатун" 85
Проверка и ремонт коленчатого вала 87
Сборка (SL, TF, VS, ХА, НА) 87
Сборка (4HF1, 4HG1) 89
Система охлаждения 91
Проверка и замена охлаждающей жидкости 91
Проверка отсутствия утечек охлаждающей жидкости 91
Радиатор 91
Термостат 92
Насос охлаждающей жидкости 94
Вентилятор системы охлаждения 95
Проверка на автомобиле 95
Снятие и установка 95
Датчик температуры охлаждающей жидкости 95
Система смазки 96
Замена моторного масла и фильтра 97
Проверка давления масла 97
Масляный насос 98
Снятие 98
Проверка 98
Установка 99
Маслоохладитель 99
Снятие и установка 99
Операции после установки 100
Масляный поддон 101
Топливная система 103
Топливный фильтр 103
Отстойник 103
Удаление воздуха и конденсата из топливной системы 103
Проверка 103
Замена 103
Проверка датчика наличия воды 103
Угол опережения впрыска топлива (распределительный ТНВД) (SL, XA, HA) 104
Угол опережения впрыска топлива (рядный ТНВД) (SL, TF, SL с турбонаддувом) 107
Угол опережения впрыска топлива (VS) 109
Угол опережения впрыска топлива (4HF1, 4HG1) 109
Форсунки 110
Снятие 110
Очистка форсунки 110
Регулировка 112
Проверка 112
Разборка 113
Сборка 113
Установка 113
Рядный топливный насос высокого давления (SL с турбонаддувом, TF) 114
Снятие 114
Разборка 116
Сборка 116
Установка 116
Распределительный топливный насос высокого давления (SL, VS, XA, HA) 116
Топливный насос высокого давления (4HF1, 4HG1) 118
Система управления частотой вращения холостого хода 119
Автомат холодного пуска (SL с распределительным ТНВД) 119
Электромагнитный клапан 119
Выключатель по температуре охлаждающей жидкости 120
Система повышения частоты вращения холостого хода (XA, HA, SL, TF) 120
Проверка 120
Электропневмоклапан системы повышения частоты вращения холостого хода 120
Замена пневмопривода 120
Педаль акселератора, трос акселератора 121
Проверка и регулировка 121
Снятие и установка 121
Система отключения подачи топлива (SL, TF) 121
Проверка (SL с распределительным ТНВД) 121
Проверка (кроме SL с распределительным ТНВД) 121
Проверка на автомобиле 121
Регулировка положения троса отключения подачи топлива 122
Снятие и установка 122
Система отключения подачи топлива (4HF1, 4HG1) 122
Клапан отсечки топлива 122
Проверка дымности 123
Топливный бак 123
Система рециркуляции отработавших газов 124
Проверка элементов системы рециркуляции ОГ 125
Снятие и установка блока управления системой рециркуляции ОГ и подогревом воздуха на впуске 125
Реле электропневмоклапана системы повышения частоты вращения холостого хода (TF с 051995 г) 125
Электропневмоклапан системы повышения частоты вращения холостого хода (TF с 051995 г) 125
Диагностика системы рециркуляции ОГ (TF, 4HF1, 4HG1) 126
Вывод диагностических кодов 126
Форма диагностических кодов 126
Стирание диагностического кода 126
Система турбонаддува, впуска и выпуска 130
Предупреждения 130
Система впуска воздуха 130
Турбокомпрессор 137
Проверка на автомобиле 137
Снятие 137
Проверка 137
Установка 137
Перепускной клапан турбины 139
Промежуточный охладитель наддувочного воздуха 139
Снятие и установка 139
Проверка и ремонт 139
Система увеличения скорости прогрева и горный тормоз 140
Блок управления 140
Реле системы увеличения скорости прогрева 140
Выключатель системы увеличения скорости прогрева 140
Выключатель на педали акселератора (SL, TF, VS) 141
Выключатель положения педали акселератора (ХА, НА) 141
Выключатель на педали сцепления 142
Клапан (для регионов с холодным климатом) 142
Горный тормоз 142
Электропневмоклапан управления горным тормозом 143
Проверка воздушного фильтра 143
Электропневмоклапан (для регионов с холодным климатом) (кроме HA, XA) 143
Корпус дроссельной заслонки 143
Пневмопривод дроссельной заслонки 144
Электропневмоклапан управления дроссельной заслонкой 144
Выключатель горного тормоза 144
Датчик ускорения 145
Выключатель запрещения запуска 145
Система выпуска отработавших газов 145
Проверка на автомобиле 145
Снятие, проверка и установка 145
Система запуска 151
Стартер 151
Проверка на автомобиле 151
Снятие и установка 151
Проверка вспомогательного реле (24 В система) 151
Проверка тягового реле 151
Проверка якоря 152
Проверка обмотки статора 152
Проверка щёток и щёткодержателя 152
Замена щеток 152
Проверка стартера без нагрузки 152
Проверка реле выключения стартера 153
Проверка выключателя запрещения запуска 153
Проверка датчика положения рычага коробки отбора мощности 153
Подогреватель воздуха на впуске (двигатели TF, SL, SL TURBO) 153
Установка подогревателя воздуха на впуске 153
Проверка блока управления подогревателем воздуха на впуске 153
Проверка подогревателя воздуха на впуске 153
Проверка реле подогревателя воздуха на впуске 153
Проверка датчика температуры охлаждающей жидкости 154
Проверка индикатора GLOW 154
Свечи накаливания (двигатели VS, 4HF1, 4HG1) 156
Проверка блока управления свечами накаливания 156
Проверка свечей накаливания 156
Проверка напряжения на выводах разъема реле свечей накаливания 156
Проверка работы реле свечей накаливания 156
Система зарядки 158
Меры предосторожности 158
Проверка на автомобиле 158
Генератор 158
Сцепление 160
Прокачка гидропривода сцепления 160
Педаль сцепления 160
Проверка и регулировка высоты и свободного хода педали сцепления 160
Снятие, проверка и установка 161
Главный цилиндр привода выключения сцепления 161
Вакуумный усилитель привода выключения сцепления 162
Рабочий цилиндр привода выключения сцепления 163
Проверка на автомобиле 163
Регулировка зазора 163
Снятие 163
Разборка, проверка и сборка 163
Установка 163
Сцепление 164
Механическая коробка передач 166
Проверка и замена масла в МКПП 166
Снятие и установка коробки передач 166
Привод механизма переключения коробки передач 166
Привод механизма переключения повышающего редуктора 169
Замена сальника выходного вала 169
Коробки передач W5M-R, W15M-R, W25M-R 170
Коробки передач Z5M-R и Z15M-R 180
Коробка передач Z26M-R 188
Карданный вал 189
Снятие 189
Разборка 189
Проверка 190
Сборка 190
Установка 191
Смазка 191
Подвеска 192
Предварительные проверки 192
Проверка и регулировка 192
Рессора передней подвески 195
Стабилизатор поперечной устойчивости передней подвески 196
Амортизаторы передней и задней подвески 196
Рессора задней подвески 197
Балка передней оси 199
Проверка осевого зазора подшипника 199
Регулировка предварительного натяга подшипника 199
Ступица передней оси 199
Поворотный кулак 201
Задний мост 202
Проверка осевого зазора подшипника 202
Регулировка предварительного натяга подшипника 202
Ступица задней оси 203
Редуктор заднего моста 204
Проверка уровня и замена масла в редукторе заднего моста 204
Замена сальника 204
Снятие 205
Разборка 205
Проверка 208
Сборка 208
Установка 212
Рулевое управление 213
Проверка на автомобиле 214
Ремень привода насоса гидроусилителя рулевого управления 214
Прокачка системы гидроусилителя рулевого управления 214
Проверка давления рабочей жидкости 214
Проверка люфта рулевого колеса 214
Проверка усилия на рулевом колесе 215
Рулевая колонка 215
Насос гидроусилителя рулевого управления 216
Рулевой механизм 221
Регулировка предварительного натяга 226
Демпфер рулевого управления (модели выпуска с 05/95 года) 227
Наконечники рулевых тяг 227
Тормозная система 229
Прокачка тормозной системы 229
Трубки и шланги тормозной системы 229
Проверка на автомобиле 229
Снятие и установка 229
Проверка уровня и замена жидкости гидропривода тормозной системы 229
Вакуумные трубки и шланги 229
Педаль тормоза 230
Проверка и регулировка педали тормоза 230
Снятие, проверка и установка 230
Главный тормозной цилиндр 230
Снятие и установка 230
Регулировка длины штока вакуумного усилителя 232
Разборка, проверка и сборка 232
Вакуумный усилитель тормозов 232
Проверка вакуумного усилителя тормозов (без использования приборов) 233
Проверка вакуумного усилителя тормозов (с использованием приборов) 233
Проверка обратного клапана 234
Снятие и установка 234
Разборка 234
Проверка 234
Сборка 234
Вакуумный насос 236
Проверка на автомобиле 236
Проверка вакуумного шланга 236
Снятие и установка 236
Разборка и сборка 236
Проверка 236
Регулятор давления (LSGV) 237
Передние дисковые тормозные механизмы 237
Суппорт тормозов 239
Передние барабанные тормозные механизмы 239
Задние тормозные механизмы 242
Рычаг стояночного тормоза 244
Привод стояночного тормоза 245
Стояночный тормоз 245
Кузов 248
Кабина, экстерьер и интерьер 248
Переднее крыло 249
Передняя дверь 249
Механизм стеклоподъемника передней двери 249
Замок передней двери 251
Задняя дверь 251
Механизм стеклоподъемника задней двери 251
Замок задней двери 252
Передний бампер 253
Задний бампер 253
Стеклоочиститель 253
Электродвигатель стеклоочистителя 255
Механизм откидывания кабины 255
Регулировка усилия наклона кабины 255
Передняя опора кабины 256
Передняя опора кабины (модели с демпферными стойками) 256
Задняя опора кабины (модели с демпферными стойками) 256
Задняя опора кабины (без стойки) 258
Панель приборов 258
Сиденья 259
Ремни безопасности 259
Кузовные размеры 261
Кондиционер, отопление и вентиляция 266
Меры безопасности при работе с хладагентом 266
Вакуумирование, зарядка и проверка системы 266
Установка блока манометров 266
Зарядка системы 267
Дозаправка 268
Проверка количества хладагента 268
Компрессор 268
Электромагнитная муфта компрессора 269
Выключатель по давлению 269
Выключатель по температуре 269
Электропневмоклапан системы повышения частоты вращения холостого хода 269
Исполнительный механизм системы повышения частоты вращения холостого хода 270
Реле кондиционера 270
Реле низкой скорости работы вентилятора и реле автоматического режима работы вентилятора 271
Блок отопителя 271
Блок кондиционера 272
Блок вентилятора отопителя 272
Снятие и установка 272
Разборка и сборка 273
Проверка электродвигателя вентилятора отопителя 273
Проверка резистора 273
Панель управления отопителем 274
Усилитель кондиционера 274
Сервопривод заслонки изменения направления потоков воздуха 276
Сервопривод заслонки забора воздуха 276
Сервопривод заслонки смешивания потоков воздуха 276
Переключатель режимов работы 277
Датчик температуры воздуха в салоне 277
Датчик температуры наружного воздуха 277
Датчик температуры охлаждающей жидкости 277
Блок управления кондиционером (встроен в панель управления кондиционером и отопителем) 278
Задний отопитель 281
Снятие и установка 281
Разборка и сборка 281
Проверка радиатора заднего отопителя 281
Проверка электродвигателя вентилятора 281
Проверка выключателя заднего отопителя 282
Снятие и установка выключателя заднего отопителя 282
Снятие и установка вентиля заднего отопителя 282
Электрооборудование кузова 283
Предохранители 283
Монтажный блок под кузовом 283
Монтажный блок в панели приборов 283
Замена предохранителей в монтажном блоке под кузовом 283
Замена плавкой вставки 283
Реле 284
Проверка реле проверки стоп-сигналов 284
Проверка реле-прерывателя указателей поворота 284
Проверка реле-прерывателя стеклоочистителей 284
Проверка реле фар дополнительного освещения (модели выпуска после 05/1995 года) 284
Выключатели 285
Снятие и установка замка зажигания 285
Снятие и установка комбинированного переключателя 285
Разборка и сборка комбинированного переключателя 285
Проверка замка зажигания 285
Проверка комбинированного переключателя 286
Система внешнего освещения 286
Регулировка фар 286
Снятие и установка фар 286
Снятие и установка переднего комбинированного фонаря 287
Снятие и установка противотуманных фар 287
Снятие и установка лампы подсветки номерного знака 287
Снятие и установка заднего комбинированного фонаря 287
Снятие и установка фар дополнительного освещения 287
Проверка выключателя стоп-сигналов 287
Проверка выключателя фонаря заднего хода 288
Проверка выключателя противотуманных фар 288
Система внутреннего освещения 288
Снятие и установка лампы освещения салона 288
Снятие и установка выключателя освещения (модели выпуска после 05/1995 года) 288
Проверка концевого выключателя в двери 288
Проверка выключателя освещения салона (модели выпуска после 05/1995 года) 288
Комбинация приборов 289
Снятие и установка комбинации приборов 289
Разборка и сборка комбинации приборов 289
Проверка тахометра 290
Проверка спидометра 290
Проверка указателя уровня топлива 290
Проверка указателя температуры охлаждающей жидкости 291
Проверка датчика температуры охлаждающей жидкости 292
Проверка датчика уровня топлива 292
Проверка датчика частоты вращения 292
Проверка датчика аварийного давления масла 292
Проверка датчика низкого уровня тормозной жидкости 292
Проверка датчика включения стояночного тормоза 292
Проверка зуммера 292
Проверка датчика низкого уровня моторного масла 292
Проверка датчика наличия воды в отстойнике 293
Звуковой сигнал 293
Стеклоочистители и стеклоомыватели 293
Проверка переключателя управления стеклоочистителями и стеклоомывателями 293
Проверка проводимости электродвигателя стеклоочистителя 294
Проверка работы электродвигателя стеклоочистителя 294
Проверка проводимости электродвигателя омывателя 294
Проверка работы электродвигателя омывателя 294
Электропривод стеклоподъемников 294
Снятие и установка главного переключателя 294
Снятие и установка реле стеклоподъемников 294
Проверка главного переключателя 294
Проверка выключателя стеклоподъемника 295
Проверка реле стеклоподъемников 295
Проверка электродвигателя стеклоподъемника 295
Система складывания наружных зеркал 295
Аудиосистема 295
Схемы электрооборудования 297
Обозначения, применяемые на схемах электрооборудования 297
Расположение разъемов 297
Расположение проводов 297
Коды цветов проводов 297
Схемы электрооборудования (модели выпуска до 05/1995 года) 298
Схема 1 298
- Свечи накаливания
Схема 2 299
- Подогреватель воздуха на впуске
Схема 3 300
- Система управления прогревом и горный тормоз
Схема 4 301
- Фары
Схема 5 302
- Габаритные фонари и противотуманные фары
Схема 6 303
Указатели поворота и аварийная сигнализация
Схема 7 304
- Звуковые сигналы, стоп-сигналы и фонари заднего хода
Схема 8 305
- Освещение салона
Схема 9 306
- Комбинация приборов
Схема 10 307
- Аудиосистема
Схема 11 308
- Отопитель
Схемы электрооборудования (модели выпуска после 05/1995 года) 309
Схема 1 309
- Стартер, генератор (4HF1,4HG1)
Схема 2 310
- Стартер, генератор (VS, TF)
Схема 3 311
- Система рециркуляции ОГ (EGR) и свечи накаливания (QSS) (4HF1,4HG1)
Схема 4 312
- Свечи накаливания (QSS) (VS)
Схема 5 313
- Система подогрева воздуха на впуске (TF)
Схема 6 314
- Система быстрого прогрева (система увеличения скорости прогрева), горный тормоз (4HF1,4HG1)
Схема 7 315
- Горный тормоз (VS)
Схема 8 316
- Система быстрого прогрева (система увеличения скорости прогрева), горный тормоз (TF)
Схема 9 317
- Комбинация приборов
Схема 10 319
- Очиститель и омыватель лобового стекла
Схема 11 320
- Фары и лампы освещения при повороте
Схема 12 321
- Стояночные огни, габариты, противотуманные фары
Схема 13 322
- Указатели поворота и аварийная сигнализация
Схема 14 323
- Звуковой сигнал и стоп-сигналы
Схема 15 324
- Фонари и сигнал заднего хода, система звукового предупреждения
Схема 16 325
- Кондиционер, управление отопителем и кондиционером, задний отопитель
Схема 17 326
- Кондиционер, управление отопителем и кондиционером
Схема 18 328
- Подсветка
Схема 19 329
- Прикуриватель, освещение салона
Схема 20 330
- Стеклоподъемники
Схема 21 331
- Центральный замок
Схема 22 332
- Привод складывания зеркала
Схема 23 333
- Система предупреждения, система ослабления натяжения ремня
Схема 24 334
- Управление коробкой отбора мощности (модификации)
Схема 25 335
- Цепи для дополнительного оборудования
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Блокировка дверей 1 Ключ используется не только для отпирания и запирания дверей автомобиля, но также и для того, чтобы завести или заглушить двигатель В комплект входит два ключа Перепишите номер ключа и храните его в надежном месте Если вы потеряете ключ, дубликат может быть изготовлен вашим дилером фирмы "MAZDA" по номеру 2 Для отпирания/запирания дверей необходимо вставить ключ в дверной замок и провернуть его в сторону задней/передней части автомобиля Для открывания двери поверните ключ в сторону задней части автомобиля и потяните за внешнюю ручку открывания двери Двери можно закрыть без ключа Для этого установите кнопку блокировки замка двери в положение запирания, потяните ручку открывания двери на себя и удерживая ручку, закройте дверь Панель приборов 1 панель управления кондиционером и отопителем, 2 выключатель системы увеличения скорости прогрева, 3 комбинация приборов, 4 переключатель света фар и указателей поворотов, 5 выключатель противотуманных фар, 6 замок зажигания, 7 рычаг блокировки положения угла наклона рулевой колонки, 8 выключатель стеклоподъемника двери водителя, 9 переключатель управления стеклоочистителем и омывателем, 10 магнитола, 11 вещевой ящик Расположение элементов в салоне 1 лампа освещения кабины, 2 рычаг потолочного вентилятора, 3 рулевое колесо, 4 звуковой сигнал, 5 ремень безопасности водителя, 6 рычаг выбора режима движения, 7 рычаг переключения передач, 8 регулятор частоты вращения холостого хода, 9 рычаг включения стояночного тормоза, 10 прикуриватель, 11 бачок омывателя лобового стекла, 12 пепельница, 13 боковой дефлектор, 14 дефлекторы, 15 внутреннее зеркало, 16 солнцезащитный козырек Пример текста из раздела " Подвеска ":
2 Используя пресс и специальную оправку запрессуйте задние рессорные втулки в рессору 3 При помощи настольных тисков запрессуйте передние втулки в рессору 4 При помощи специнструмента, запрессуйте втулки верхнего пальца серьги рессоры в раму 5 Устанавливайте проставку для регулировки продольного наклона шкворня тонкой стороной сориентированной к задней части автомобиля 6 После установки проверьте углы установки передних колёс Стабилизатор поперечной устойчивости передней подвески Снятие, проверка и установка 1 Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие стабилизатора поперечной устойчивости" 2 Проверьте все детали, в случае необходимости отремонтируйте или замените неисправные 3 Установка деталей производится в порядке обратном снятию 4 Устанавливая резиновую втулку, совместите ее с окрашенной поверхностью на стабилизаторе, при этом сориентируйте разрез втулки вперед Амортизаторы передней и задней подвески Снятие и установка 1 Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие амортизатора" 2 Установка деталей производится в порядке обратном снятию Проверка Проведите проверку как указано ниже, если необходимо замените амортизатор а) Проверьте отсутствие утечки жидкости из амортизатора б) Сожмите амортизатор несколько раз для проверки на отсутствие сопротивления или отсутствие посторонних звуков Пример текста из раздела " Рулевое управление ":
9 (Модели без гидроусилителя рулевого управления) Снимите подшипники, сальники и уплотнения а) Ударами пластикового молотка по концу винта одновременно снимайте корпус клапана и шарико-винтовую гайку в сборе Внимание: будьте осторожны, при разборке не повредите внутреннюю поверхность корпуса и шариковинтовую гайку б) Используя пресс и оправку диаметром 23 мм, выпрессуйте сальник с передней стороны регулировочной пробки, как показано на рисунке в) Используя пресс и специальное приспособление, выпрессуйте наружное кольцо подшипника г) При помощи специального приспособления снимите внутренние кольца двух подшипников Рулевой механизм (модели без гидроусилителя рулевого управления) 1 пробка заливного отверстия, 2 гайка, 3 рулевая сошка, 4 боковая крышка, 5 вал зубчатого сектора, 6 регулировочная пробка, 7 винт в сборе с шарико-винтовой гайкой, 8 корпус рулевого механизма, 9 регулировочная прокладка, 10 регулировочный болт, 11 внутреннее кольцо подшипника, 12 подшипник, 13 наружное кольцо подшипника, 14 сальник, 15 наружное кольцо подшипника, 16 подшипник, 17 внутреннее кольцо подшипника, 18 сальник Рулевой механизм (модели с гидроусилителем рулевого управления) 1 гайка, 2 рулевая сошка, 3 боковая крышка, 4 вал зубчатого сектора, 5 регулировочная пробка, 6 корпус клапана, 7 винт в сборе с шариковинтовой гайкой, 8 корпус рулевого механизма, 9 сальник, 10 подшипник, 11 наружное кольцо подшипника, 12 подшипник, 13 внутреннее кольцо подшипника, 14 кольцевое уплотнение, 15 кольцевое уплотнение, 16 регулировочная шайба 17 регулировочный болт, 18 фасонное уплотнение, 19 кольцевое уплотнение, 20 сальник, 21 кольцевое уплотнение, 22 внутреннее кольцо подшипника, 23 подшипник, 24 наружное кольцо подшипника, 25 контргайка Пример текста из раздела " Тормозная система ":
4 Измерьте осевое биение тормозного диска Максимальное биение диска0,1 мм Замените диск, если его толщина или его осевое биение не соответствуют установленным нормам Замена тормозных колодок 1 Снимите переднее колесо 2 Отверните болты "А" и "В" крепления суппорта тормозов 3 Опустите суппорт тормозов 4 Снимите антискрипные пружины, колодки, антискрипные прокладки удерживающие пластинчатые вкладыши 5 Проверьте толщину и биение диска 6 Установите тормозные колодки 7 Используя спецприспособление задвиньте поршень в цилиндр 8 Установите на место суппорт тормозов 9 Затяните болты "А" и "В" крепления суппорта Момент затяжки85 95 Н?м 10 Установите переднее колесо и проверьте уровень тормозной жидкости в бачке Разборка, проверка и сборка 1 Разберите, руководствуясь рисунком "Передние дисковые тормозные механизмы", в порядке нумерации 2 Проверьте все детали, в случае необходимости отремонтируйте или замените неисправные 3 Измерьте предварительный натяг подшипника ступицы Предварительный натяг11 29 Н Пример текста из раздела " Кузов ":
Переднее крыло Снятие и установка При снятии и установке переднего крыла руководствуйтесь сборочным рисунком "Переднее крыло" Передняя дверь Снятие и установка При снятии и установке передней двери руководствуйтесь сборочным рисунком "Передняя дверь" Примечание: будьте осторожны при снятии уплотнителя панели передней двери, в случае его повторного использования Регулировка скобы замка Слегка ослабьте винты крепления скобы и отрегулируйте ее положение Момент затяжки18 26 Н?м Механизм стеклоподъемника передней двери Снятие и установка 1 Поднимите стекло с полностью открытого положения, примерно на 115 мм 2 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 3 При снятии и установке механизма стеклоподъемника передней двери руководствуйтесь сборочным рисунком "Механизм стеклоподъемника передней двери" Примечание: Будьте осторожны при снятии уплотнителя панели передней двери, в случае его повторного использования Снимите ручку стеклоподъемника, как показано на рисунке Переднее крыло 1 решетка радиатора, 2 комбинированная фара, 3 зеркало заднего вида, 4 переднее крыло Передняя дверь 1 отделочная панель двери (модели с динамиком), 2 уплотнитель панели двери (модели с динамиком), 3 разъем динамика, 4 переднее крыло, 5 болт, 6 передняя дверь, 7 скоба замка
