Книга: MERCEDES BENZ VITO CDI дизель 1998-2004 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Автомастер
-20%
Книга: MERCEDES BENZ VITO CDI (д) 1998-2004 г.в., рем., экспл., то | Автомастер
Книга: MERCEDES BENZ VITO CDI (д) 1998-2004 г.в., рем., экспл., то | Автомастер
Книга: MERCEDES BENZ VITO CDI (д) 1998-2004 г.в., рем., экспл., то | Автомастер
Книга: MERCEDES BENZ VITO CDI (д) 1998-2004 г.в., рем., экспл., то | Автомастер
Книга: MERCEDES BENZ VITO CDI (д) 1998-2004 г.в., рем., экспл., то | Автомастер
Артикул
702429
ISBN
978-966-8520-23-5
Издательство
Автомастер
Кол-во страниц
208
Переплет
Твердый
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
Руководство по ремонту, эксплуатации и техническому обслуживанию автомобилей Mercedes Vito CDI 1998-2004 годы выпуска.

Книга содержит общие сведения об устройстве автомобиля, рекомендации по техническому обслуживанию, описание возможных неисправностей всех систем двигателя как с турбонаддувом, так и без него (вплоть до проверки датчиков разных систем), трансмиссии с механической коробкой передач и автоматической, ходовой части, рулевого управления с гидроусилителем, тормозных систем с ABS.

Должное внимание уделено электронным системам управления (двигателя, трансмиссии и др.), включая перечни кодов возможных неисправностей этих систем.

Технические советы, приведенные в данном руководстве, помогут сделать техническое обслуживание и ремонт, как на станции технического обслуживания, так и своими силами.

Книга предназначена для владельцев микроавтобусов Мерседес Вито ЦДАЙ, работников СТО и автосервисов.

Показать Оглавление
Скрыть Оглавление
Оглавление

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ    9
Технические термины, встречающиеся в руководстве    9
Общий обзор    11
Рабочее место водителя    11
Контрольные и сигнальные индикаторы    11
Комбинация приборов    13
Тахометр    13
Указатель температуры охлаждающей жидкости    13
Указатель уровня топлива с сигнальной лампой минимального уровня топлива    13
Сигнальная лампа противобуксовочной системы (ASR)    14
Световой индикатор уровня тормозной жидкости    14
Световой индикатор заряда аккумуляторной батареи    14
Световой индикатор уровня моторного масла    14
Световой индикатор уровня охлаждающей жидкости Световой индикатор электронной системы распределения тормозных сил (EBV)    15
Световой индикатор блока управления двигателем и топливного фильтра (автомобили с дизельным двигателем)    15
Световой индикатор системы ASR и системы облегчения трогания с места    15
Световой индикатор топливного фильтра с водоотделителем (автомобили с дизельными двигателями)    15
Переключатели    15
Комбинированный переключатель    15
Выключатель системы аварийной световой сигнализации    16
Задний противотуманный фонарь или противотуманная фара и регулировка фар    16
Переключатель стеклоочистителя/омывателя фар    16
Клавиши центральной панели управления    17
Многофункциональный дисплей    18
Часы    18
Счетчики общего и суточного пробега    18
Освещение дисплея и приборов    18
Индикатор температуры наружного воздуха    18
Компьютер сервисной системы ASSYST    19
Вызов оставшихся дистанции/ времени пробега вручную    19
Сброс параметров сервисного компьютера системы ASSYST    19
Индикация уровня моторного масла на комбинации приборов (только у автомобилей с сервисным компьютером системы ASSYST)    19
Вызов на дисплей информации об уровне моторного масла    20
Индикация уровня моторного масла на комбинации приборов (автомобили без сервисного компьютера системы ASSYST)    20
Замок зажигания    20
Устройство блокировки пуска    21
Система противоугонной сигнализации    21
Противоугонная сигнализационная система с устройством защиты от буксировки и устройством защиты кабины/салона    21
Клавиша включения тревожной сигнализации    22
Стеклоподъемники    22
Электрическое управление открыванием окон и регулирование зеркал заднего вида    22
Открывание поворотных задних стекол    22
Открывание сдвижных задних стекол    22
Солнцезащитные щитки    22
Потолочная панель управления    22
Часы и управление дополнительным отопителем    23

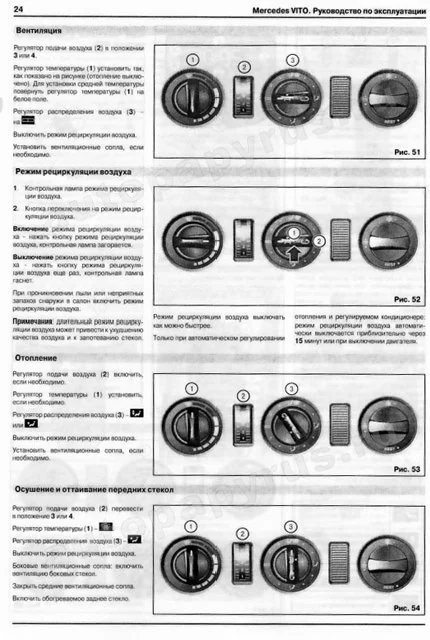

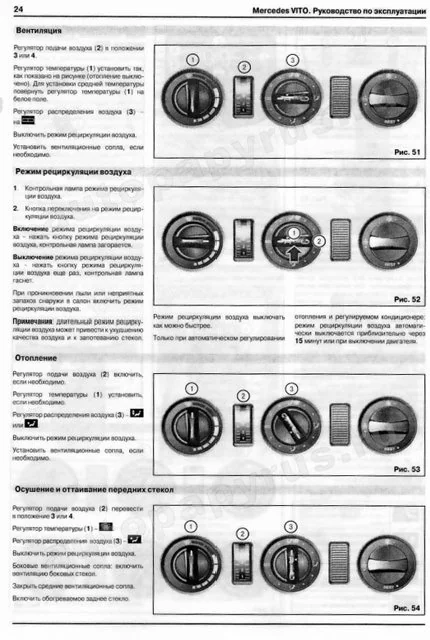

Управление отоплением и кондиционером    23
Вентиляция    24
Режим рециркуляции воздуха    24
Отопление    24
Осушение и оттаивание передних стекол    24
Регулируемый кондиционер    25
Кондиционирование воздуха (при варианте комплектации с кондиционером)    25
Осушение воздуха (при варианте комплектации с кондиционером)    25
Обогрев заднего стекла    25
Режим использования остаточного тепла двигателя (REST)    25
Эксплуатация автомобиля    26
Ключ    26
Запуск двигателя с механической коробкой передач    26
Запуск двигателя с автоматической коробкой передач    26
Стояночный тормоз    27
Включение стояночного тормоза нажатием на педаль    27
Включение стояночного тормоза при помощи ручного рычага (автомобили с правым расположением руля)    27
Плавкие предохранители, реле, диоды серийной комплектации    27
Блок предохранителей на нижней стороне рулевой колонки    27
Блок предохранителей в пространстве для ног переднего пассажира    28
Блок предохранителей под сиденьем водителя    28
Замена ламп накаливания    30
Передняя блок-фара    30
Замена ламп накаливания в задних блок-фонарях    30
Замена лампы накаливания в фонаре подсветки номерного знака    30
Замена лампы накаливания в фонаре бокового повторителя указателя поворотов    30
Замена ламп накаливания в фонаре третьего стоп-сигнала    30
Замена лампы накаливания в фонаре подсветки номерного знака в автомобиле с задними распашными дверями    30
Замена лампы накаливания в переднем плафоне внутреннего освещения салона    30
Замена ламп накаливания в переднем плафоне внутреннего освещения салона с подсветками для чтения    31
Замена ламп в переднем плафоне внутреннего освещения салона с общей подсветкой и двумя подсветками для чтения (только для автомобилей с датчиком движения в салоне)    31
Замена лампы накаливания в боковом плафоне внутреннего освещения салона    31
Сцепное устройство    31
Запасное колесо    31
Технические характеристики    32
1 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ MERCEDES VITO CDI    35
Межсервисные интервалы технического обслуживания    35
Сброс показаний сервисного компьютера ASSYST    35
Указания по техническому обслуживанию    35
Работы по техническому обслуживанию    35
Проверка тормозной системы    35
Функциональная проверка систем    35
Проверка контрольных индикаторов    35
Проверка фар и наружных световых приборов    36
Проверка стеклоочистителя, переднего (заднего) стеклоомывателя    36
Моторный отсек    36
Замена масла в двигателе и масляного фильтра    36
Проверка и корректировка концентрации ОЖ    37
Замена ОЖ    37
Гидравлический привод тормозов    37
Проверка и корректировка уровня тормозной жидкости    37
Замена ТЖ    37
Гидравлическое рулевое управление (ГУР)    38
Стеклоомыватель    38
Двигатель    38
Замена топливного фильтра    38
Воздушный фильтр    38

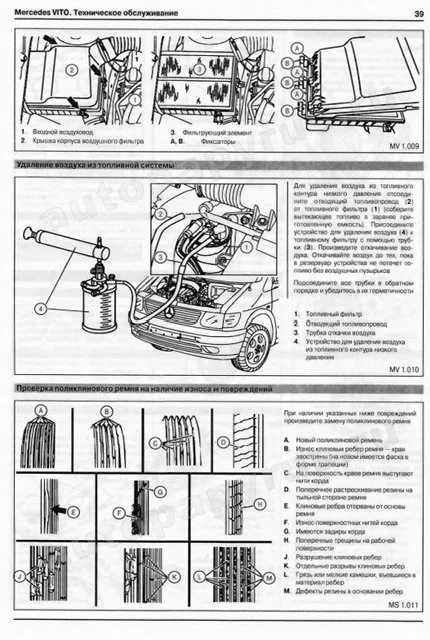

Проверка уровня загрязнения воздушного фильтра    38
Замена воздушного фильтра    38
Удаление воздуха из топливной системы    39
Проверка поликлинового ремня на наличие износа и повреждений    39
Замена поликлинового ремня    40
Снятие и установка колес    40
Тормозные системы    40
Проверка толщины тормозных колодок    40
Замена передних тормозных колодок    40
Замена задних тормозных колодок    41
Снятие и установка передних тормозных дисков    41
Снятие и установка задних тормозных дисков    42
Регулировка тросов стояночного тормоза    42
Регулировка стояночного тормоза    42
Снятие и установка колодок стояночного тормоза    43
Проверка герметичности резиновых уплотнений    43
Снятие и установка нижнего звукоизолирующего поддона    44
Поднятие автомобиля    44
Рулевой механизм    44
Проверка рулевого механизма    44
Замена наконечника рулевой тяги    44
Замена гофрированного пыльника рулевой тяги    45
Регулировка угла схождения передних колес    45
Замена масла в трансмиссии    46
Замена масла в механической коробке переключения передач (МКПП)    47
Замена масла в автоматической коробке переключения передач (АКПП)    47
Замена воздушного фильтра салона    47
Снятие и установка АКБ    47

2 ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ОМ 611 2,2 Л    48
Снятие и установка силового агрегата    48
Снятие и установка двигателя с трансмиссией    50
Разборка и сборка двигателя    51
Головка блока цилиндров    51
Снятие и установка декоративной панели ГВЦ    51
Снятие и установка крышки ГВЦ    51
Снятие и установка верхней части воздушного коллектора двигателя ОМ 611    52
Снятие и установка нижней части воздушного коллектора    52
Снятие и установка выпускного коллектора    53
Снятие и установка головки блока цилиндров    53
Затяжка винтов головки блока цилиндров    54
Снятие и установка передней крышки головки блока цилиндров    55
Снятие и установка распределительных валов    55
Установки синхронизации    56
Снятие и установка клапанов    56
Седла клапанов    57
Направляющие втулки клапанов    58
Установка клапанов    58
Снятие и установка гидравлического натяжного устройства цепи привода ГРМ    58
Разборка и сборка нижней части двигателя    59
Блок цилиндров    59
Шатунно-поршневая группа деталей (ШПГ)    59
Коленчатый вал    59
Разборка КШМ и ШПГ    59
Проверка и обработка верхней плоскости блока цилиндров    62
Установка поршней    64
Проверка и ремонт шатунов    65
Соединение поршней с шатунами и установка в блок цилиндров    66
Измерение выступания поршня    67
над плоскостью разъема нового блока цилиндров    67
Передняя крышка блока цилиндров    67
Установка маховика    68
Установка масляного насоса    68
Установка задней крышки блока цилиндров    68
Установка поддона масляного картера    68
Проверка компрессии в цилиндрах    69
Проверка плотности цилиндров    69
Система смазки    70
Снятие и установка поддона масляного картера на двигателе ОМ611    70
Снятие и установка масляного насоса    70
Снятие и установка натяжного устройства цепи привода масляного насоса    71
Снятие и установка водомасляного теплообменника    71
Система охлаждения    72
Снятие и установка радиатора    72
Насос ОЖ    73
Термостат    73
Привод вспомогательных механизмов    74
Снятие и установка ремня привода вспомогательных механизмов    74
Схема установки ремня привода вспомогательных механизмов    74
Снятие и установка натяжного устройства ремня привода вспомогательных механизмов    75
Снятие и установка демпфирующего шкива коленчатого вала    75
Снятие и установка вакуумного насоса    76
Система питания и управления двигателем    76
Принцип действия системы питания и управления двигателем    76
Гидравлическая схема системы подачи и впрыска топлива    76
Функциональная схема системы управления двигателем    77
Функции, выполняемые системой питания и управления в различных режимах    78
Функция предварительной подачи топлива (рис MV 2071)    78
Управление давлением впрыскиваемого топлива    78
Управление количеством впрыскиваемого топлива    78
Управление количеством впрыскиваемого топлива в режиме запуска двигателя    78
Функция управления впрыскиванием предварительной порции топлива    78
функция управления впрыскиванием главной порции топлива    78
Функция предварительного нагрева свечей накаливания    78
Назначение    78
Функционирование    79
функция ограничения вредных выбросов в окружающее пространство    79
Состав системы управления двигателем    80
Электронный блок управления двигателем    80
Входные сигналы от мультиплексной сети данных CAN bus    80
Снятие и установка блока управления впрыском CDI    81
Мультиплексная сеть (CAN)    81
Датчики    82
Датчик положения педали акселератора    83
Датчик положения коленчатого вала    83
Датчик положения распределительного вала    83
Датчик температуры охлаждающей жидкости    83
Датчик температуры топлива    84
Датчик массы входящего воздуха    85
Датчик температуры входящего воздуха    85
Датчик давления наддува    85
Датчик давления топлива в ТКВД    86
Датчик состояния масла    86
Переключатель, контролирующий положение педали сцепления    88
Система подачи воздуха    88
Функциональная схема системы подачи воздуха    88
Турбонагнетатель    89
Система подачи топлива    90
Клапан предварительного подогрева топлива    90
Топливоподкачивающий насос    91
Топливопроводы на двигателе    91
Клапан прекращения подачи топлива    91
Топливный насос высокого давления    92
Привод ТНВД    93
Топливный коллектор высокого давления (ТКВД)    94
Топливопроводы высокого давления    94
Клапан регулирования давления в ТКВД    95
Форсунки    96
Функционирование    96
Снятие и установка топливных форсунок    97
Штуцер крепления трубки высокого давления к топливной форсунке    97
Электрооборудование двигателя    98
Снятие и установка проводов на двигателе    98
Снятие и установка генератора    99
Снятие и установка стартера    99
Снятие и установка шкива привода генератора    100
Снятие и установка свечи накаливания    100

3 ТРАНСМИССИЯ    101
СЦЕПЛЕНИЕ    101
Управление механизмом сцепления    101
Принцип действия гидравлического привода выключения сцепления с рабочим цилиндром, соосным первичному валу КПП    101
Снятие и установка механизма сцепления    102
Привод выключения сцепления    102
Проверка деталей сцепления при ремонте    103
МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (МКПП)    104
Трехконусный синхронизирующий механизм    104
Двухконусный синхронизирующий механизм    104
Одноконусный синхронизирующий механизм    104
Снятие и установка коробки передач    104
Разборка и сборка коробки передач    106
Разборка МКПП на составные узлы    106
Детали МКПП    107
Внутренний механизм переключения    108
Корпус и крышки МКПП    109
Валы и шестерни    111
ПРИВОДНЫЕ ВАЛЫ    114
Приводные (шарнирные) валы    114
Промежуточный приводной вал    115
Снятие и установка приводного вала    116
Снятие и установка левого приводного фланца МКПП    116
Снятие и установка промежуточного приводного вала    116

4 ПОДВЕСКИ КОЛЕС    118
Подвеска передних колес    118
Стойка амортизатора    118
Снятие и установка    118
Схема элементов стойки амортизатора    118
Схема элементов стабилизатора поперечной устойчивости    119
Снятие и установка поворотного кулака    119
Снятие и установка нижнего рычага передней подвески колес    120
Подвеска задних колес    120
Снятие и установка амортизатора    120
Снятие и установка пружины    121
Пневматическая пружина    121
Компрессор    122
Рычаг задней подвески    122
Углы установки колес    123
Передние колеса    123
Угол развала передних колес    123
Угол продольного наклона оси поворота переднего колеса    123
Регулировка угла схождения передних колес    124
Задние колеса    125

5 РУЛЕВОЕ УПРАВЛЕНИЕ    127
Снятие и установка рулевого колеса    127
Рулевое колесо без подушки безопасности    127
Рулевое колесо с подушкой безопасности    127
Снятие и установка вращающегося контактного сочленения (ВКС)    127
Установка среднего положения ВКС    128
Снятие и установка блока реле и предохранителей    128
Снятие и установка подрулевых переключателей    129
Замок зажигания    129
Снятие и установка кодового цилиндра замка зажигания    129
Снятие и установка замка рулевой колонки в сборе    130
Снятие и установка рулевой тяги    130
Снятие и установка рулевого механизма    130
Снятие и установка рулевой колонки    131
Снятие и установка гидравлического насоса    131
Заправка и удаление воздуха из гидравлической системы    131

6 ТОРМОЗА    133
Схема гидравлической системы тормозов    133
Автомобили без ABS    133
Автомобили с ABS    133
Стояночный тормоз    134
Педаль стояночного тормоза    134
Снятие и установка управляющего троса    134
Снятие и установка рабочих тросов    134
Главный тормозной цилиндр ГГЦ    135
Вакуумный усилитель тормозов    135
Механизм регулирования усилия задних тормозов    136
Регулировка    136
Антиблокировочная система (ABS) тормозов    136
Функциональная схема ABS    137
Гидравлический блок    138
Разъем гидравлического блока    138
Датчики частоты вращения колес    139
Замена датчиков частоты вращения колес    139

7 КУЗОВ МЕРСЕДЕС ВИТО ЦДИ    140
Передняя часть автомобиля    140
Капот    140
Снятие и установка    140
Регулировка    140
Передний бампер    140
Панель замка капота    141
Решетка радиатора    141
Усилитель переднего бампера    142
Наружные облицовочные панели передних стоек    142
Переднее крыло    142
Передняя дверь    143
Снятие и установка    143
Регулировка    143
Задняя часть автомобиля    144
Сдвижная дверь    144
Снятие и установка    144
Регулировка    144
Задняя дверь    145
Снятие и установка    145
Регулировка    145
Задний бампер    146
Зазоры    146
Контрольные размеры кузова    147
Панель приборов    148
Снятие и установка центральной панели приборов    148
Снятие и установка щитка приборов    148
Снятие и установка панели приборов    148

8 ЭЛЕКТРООБОРУДОВАНИЕ    150
Пояснения к схемам электрических соединениий    153
Классификация схем электрических соединений автомобиля (в соответствии с базой данных)    153
Перечень приведенных схем электрических соединений (обозначение функциональной группы и наименование системы)    154
Список аббревиатур, встречающихся на электрических схемах    154
Цветовая маркировка проводов    155
Блок реле и предохранителей «Электрический центр I», расположенный в рулевой колонке    156
Блок реле и предохранителей «Электрический центр II», расположенный в основании сидения водителя    157
Расположение предохранителей в блоке (F105, F106, F107, F108,F109,F111 и F121)    158
Блок предохранителей F 103 и F 104 «Электрический центр III», расположенный с правой стороны приборной панели    160
Расположение и обозначение точек соединения с «массой    162
Расположение соединительных муфт проводки    163
Перечень элементов электрооборудования, изображенных на схемах, имеющихся в данном руководстве    169
