Книга: MITSUBISHI COLT / LANCER / MIRAGE / LIBERO бензин / дизель 1991-2000 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-27%
Книга: MITSUBISHI COLT / LANCER / MIRAGE / LIBERO (б , д) 1991-2000 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI COLT / LANCER / MIRAGE / LIBERO (б , д) 1991-2000 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI COLT / LANCER / MIRAGE / LIBERO (б , д) 1991-2000 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI COLT / LANCER / MIRAGE / LIBERO (б , д) 1991-2000 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI COLT / LANCER / MIRAGE / LIBERO (б , д) 1991-2000 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI COLT / LANCER / MIRAGE / LIBERO (б , д) 1991-2000 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
701819
ISBN
5-88850-162-X
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
448
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.3, 1.5, 1.6, 1.8
Дизельные двигатели
2.0
Что представляет собой настоящий японский автомобиль? Это уникально гармоничное сочетание качества, надежности и современных технологий. Сегодня, кажется, абсолютно все японские автомобили именно такие, иное мы и представить себе не можем. Однако раньше всё обстояло не совсем так, и знаменитое качество было «обретено» относительно недавно. А началось оно с модельного ряда от компании MITSUBISHI на машинах COLT, LANCER, MIRAGE и LIBERO. Поэтому всем владельцам этих моделей стоит гордиться тем, что они сидят за рулем настоящих легенд автомобильного мира. Безусловно, автомобили со столь серьезной репутацией требуют хорошей заботы о себе. Именно для этого и существует большое руководство по ремонту MITSUBISHI COLT / LANCER / MIRAGE / LIBERO. Мануал содержит информацию об автомобилях, выпущенных в период с 1991 по 2000 год включительно. Эти модели обладают бензиновыми либо дизельными силовыми агрегатами с различным уровнем мощности, оснащены автоматической и ручной трансмиссиями. Справочник охватывает все вопросы по использованию, техобслуживанию, ремонту, электрооборудованию данных машин и будет весьма полезен, как профессиональным автомеханикам, так и автовладельцам, пока ещё не имеющих стажа.

Предлагаемый справочник подготовлен и выпущен в большом издательском доме «Легион-Автодата», в серии книг «Профессионал». А это значит, что перед вами профессиональная техническая литература. Но благодаря титанической работе редакторского коллектива все сухие технические данные «переведены» на отличный читабельный вариант и представляют собой удобные и легкоусвояемые сведения. В дополнение авторы снабдили руководство по ремонту Мицубиси Кольт, Лансер, Мираж и Либеро большим числом схем и картинок. Мануал содержит 448 страниц, имеет мягкий, но надежный переплет. Предлагаемая книга поделена авторами на разделы и главы, в которых весь автомобиль разобран по отдельным составляющим в мельчайших их подробностях. В обязательном порядке здесь имеются разделы по ТО автомобиля, а также развернутая инструкция по эксплуатации MITSUBISHI COLT / LANCER / MIRAGE / LIBERO. Благодаря такой информации читатель сможет быстро и грамотно производить все основные работы, связанные с обеспечением работоспособности автомобиля.

Опытному водителю больше не придется обращаться и к автомобильным электрикам, потому что в мануле есть все электросхемы Mitsubishi Lancer / Mirage, Colt / Libero.  Кроме того, в данном пособии имеется полный набор наглядных рекомендаций по диагностике и ремонту Мицубиси. Они даны настолько подробно и четко, что понять и выполнить их сможет даже ученик мастера или начинающий водитель.


Показать Оглавление
Скрыть Оглавление

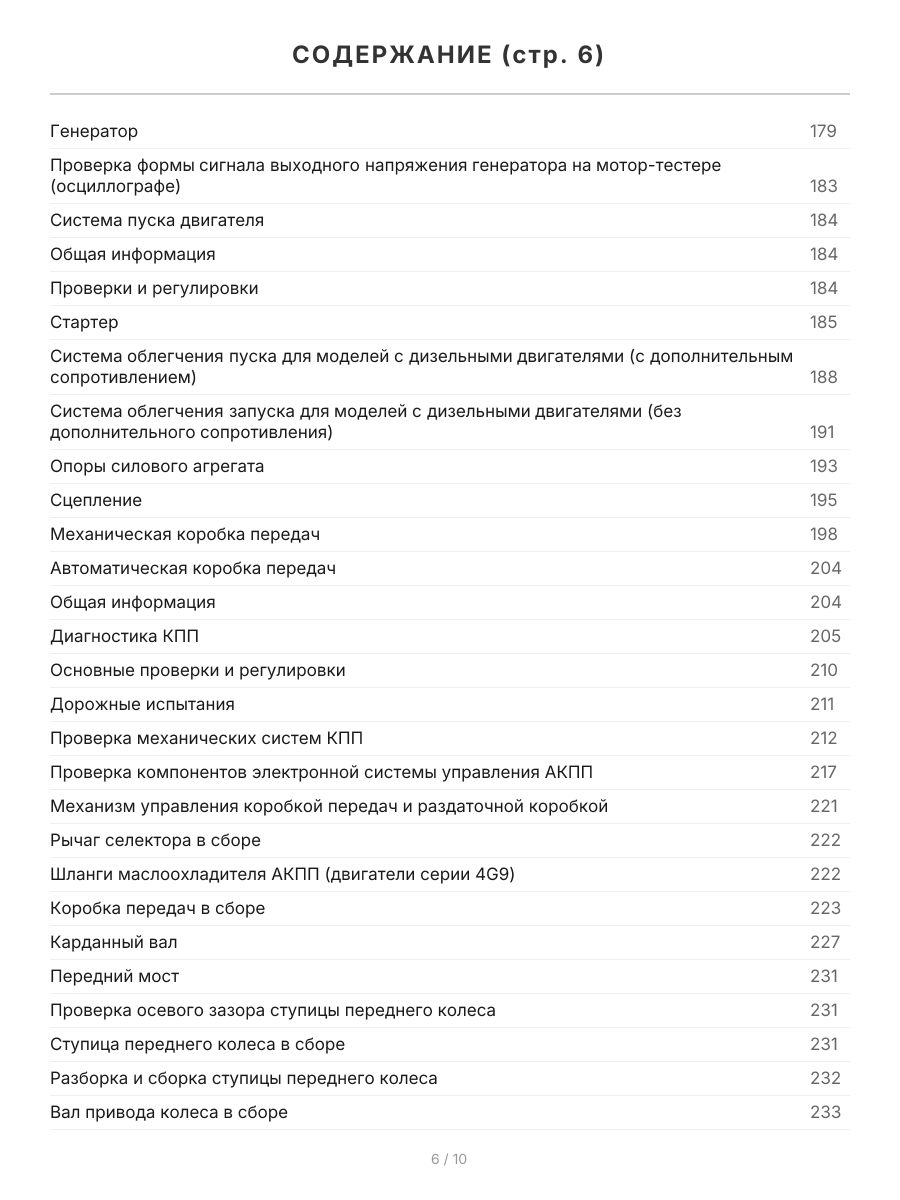

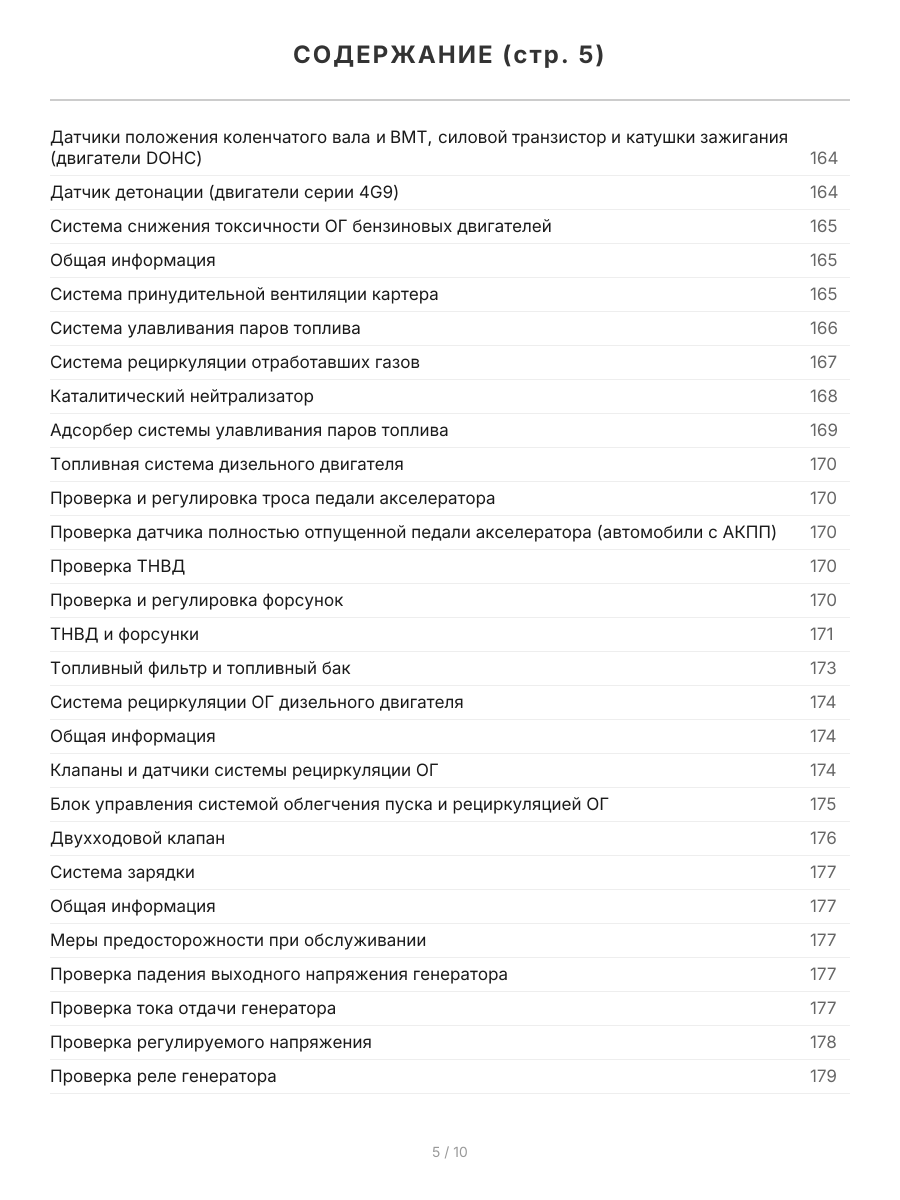

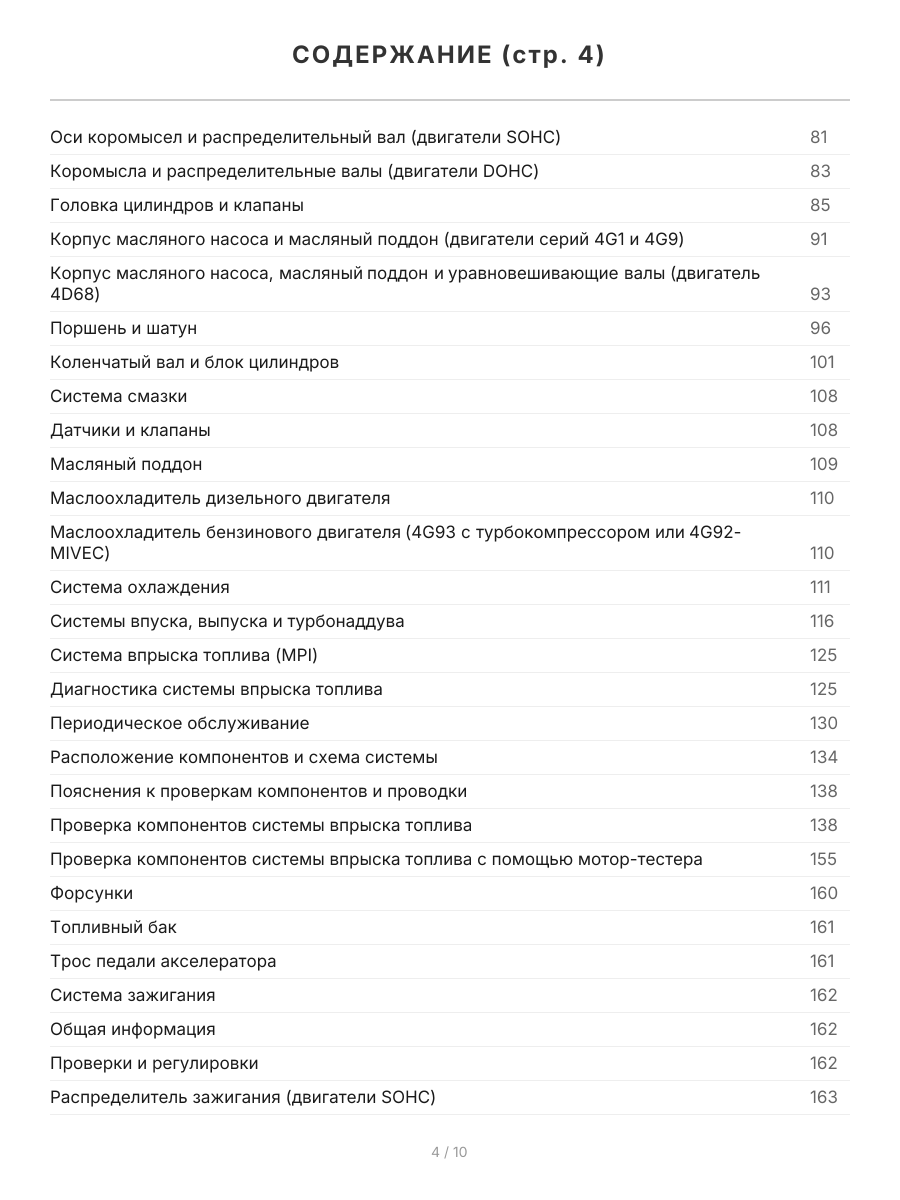

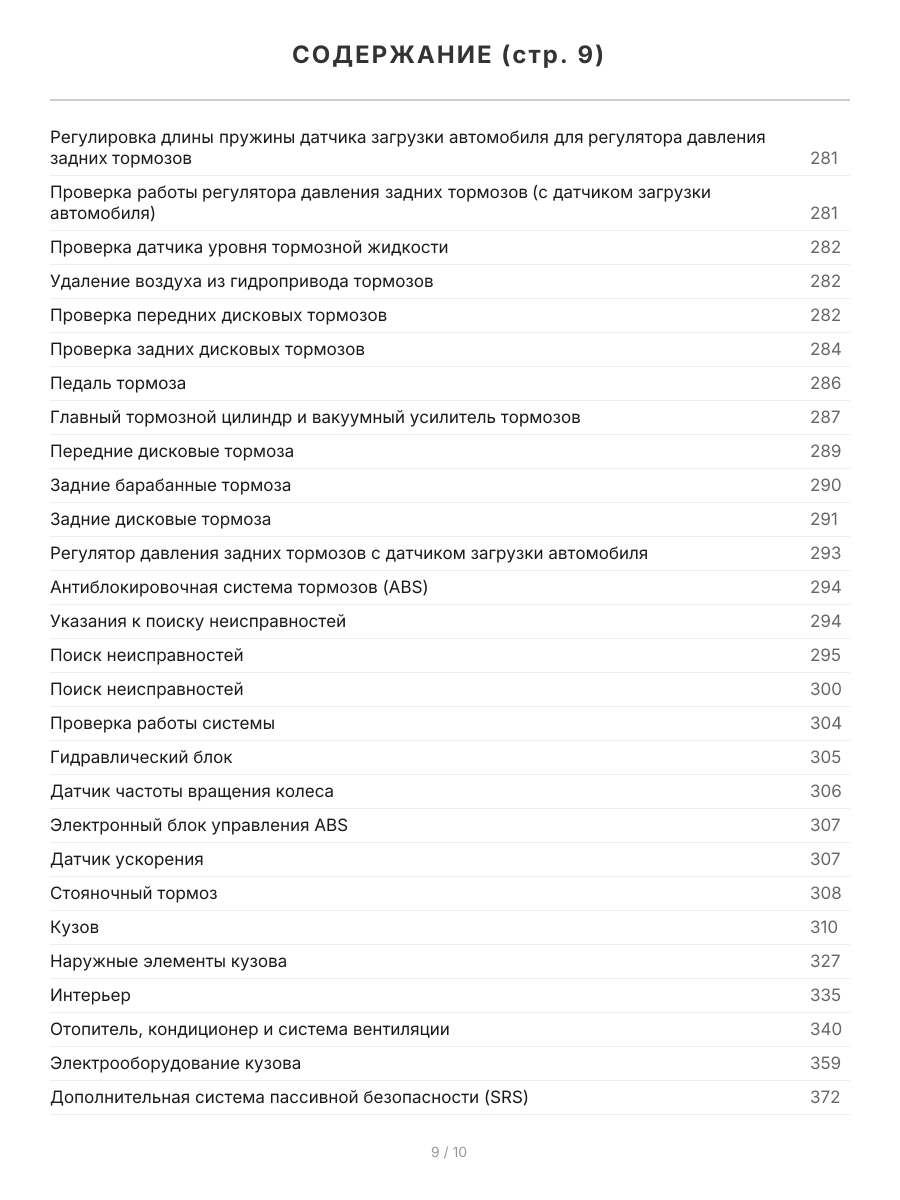

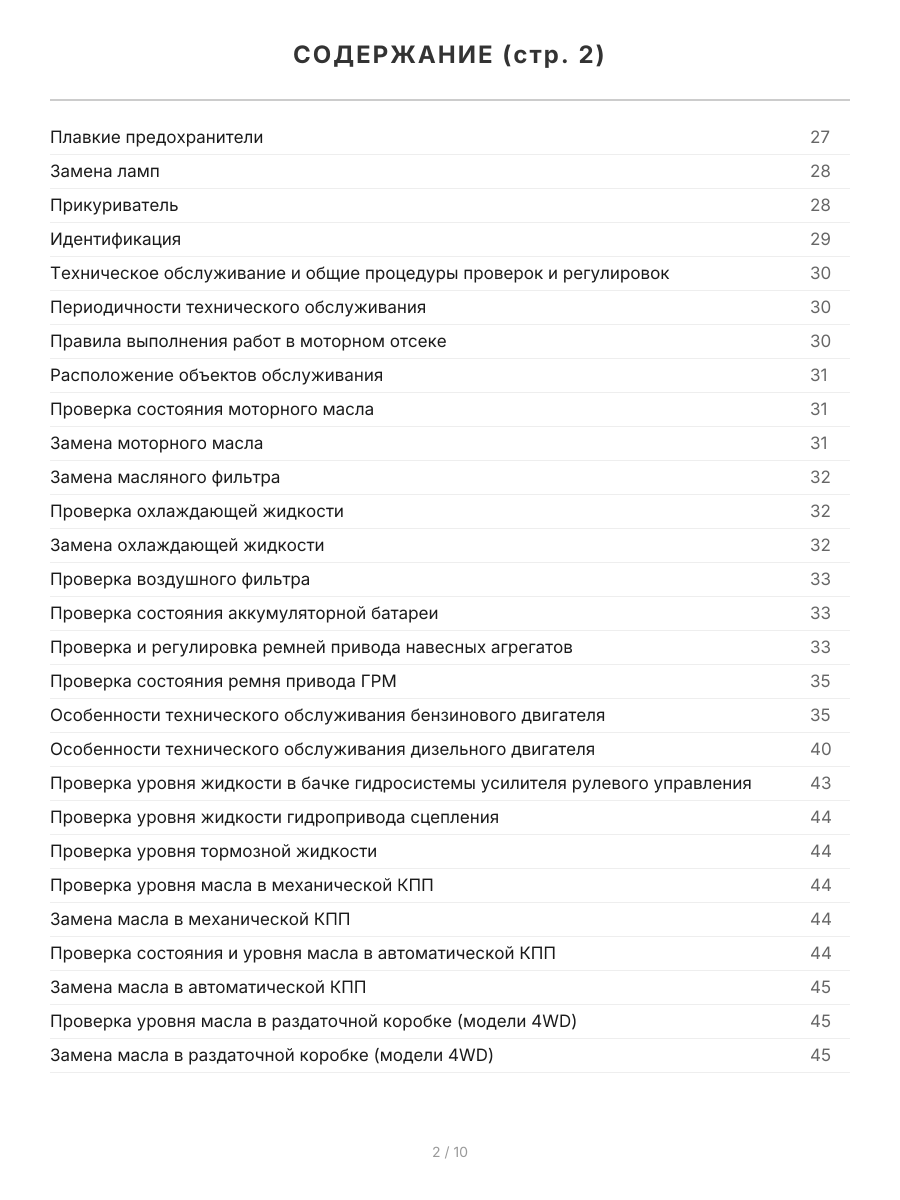

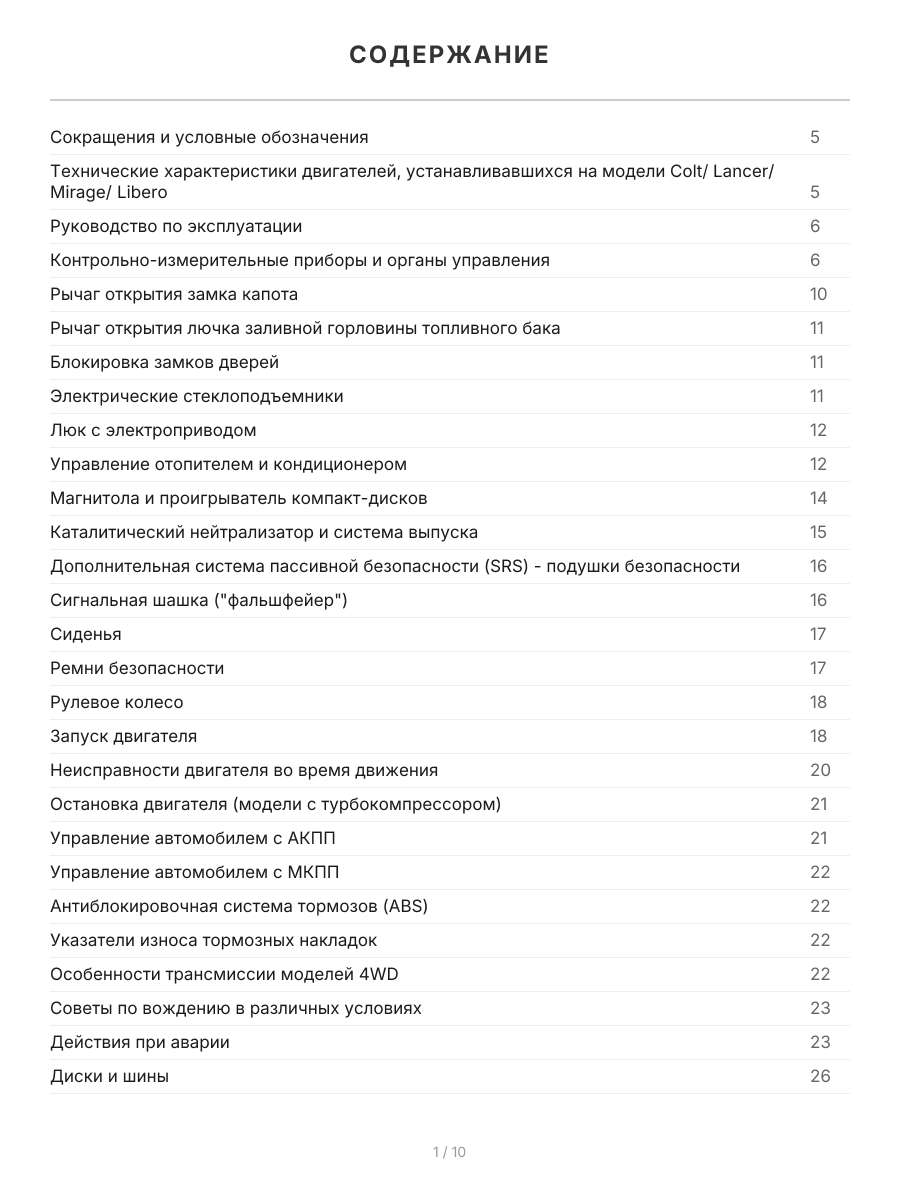

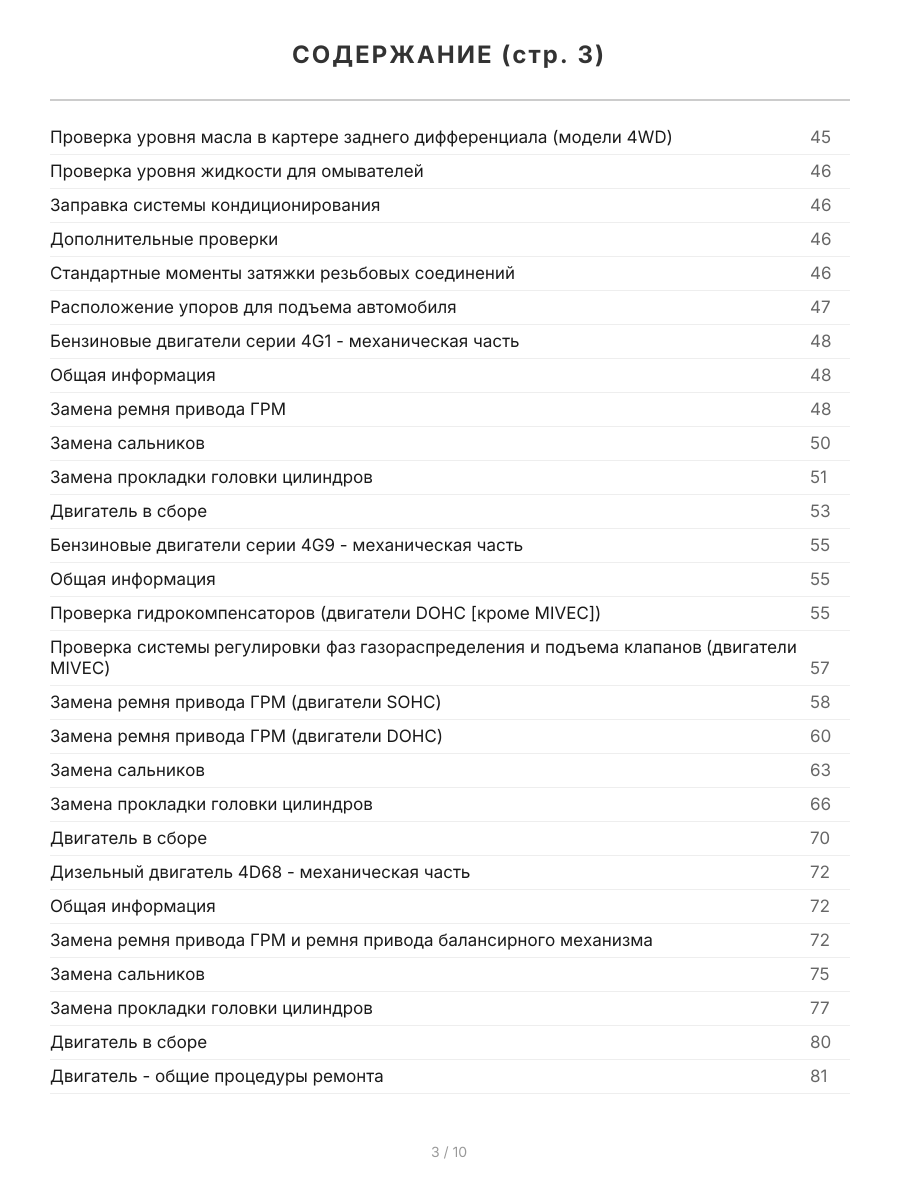

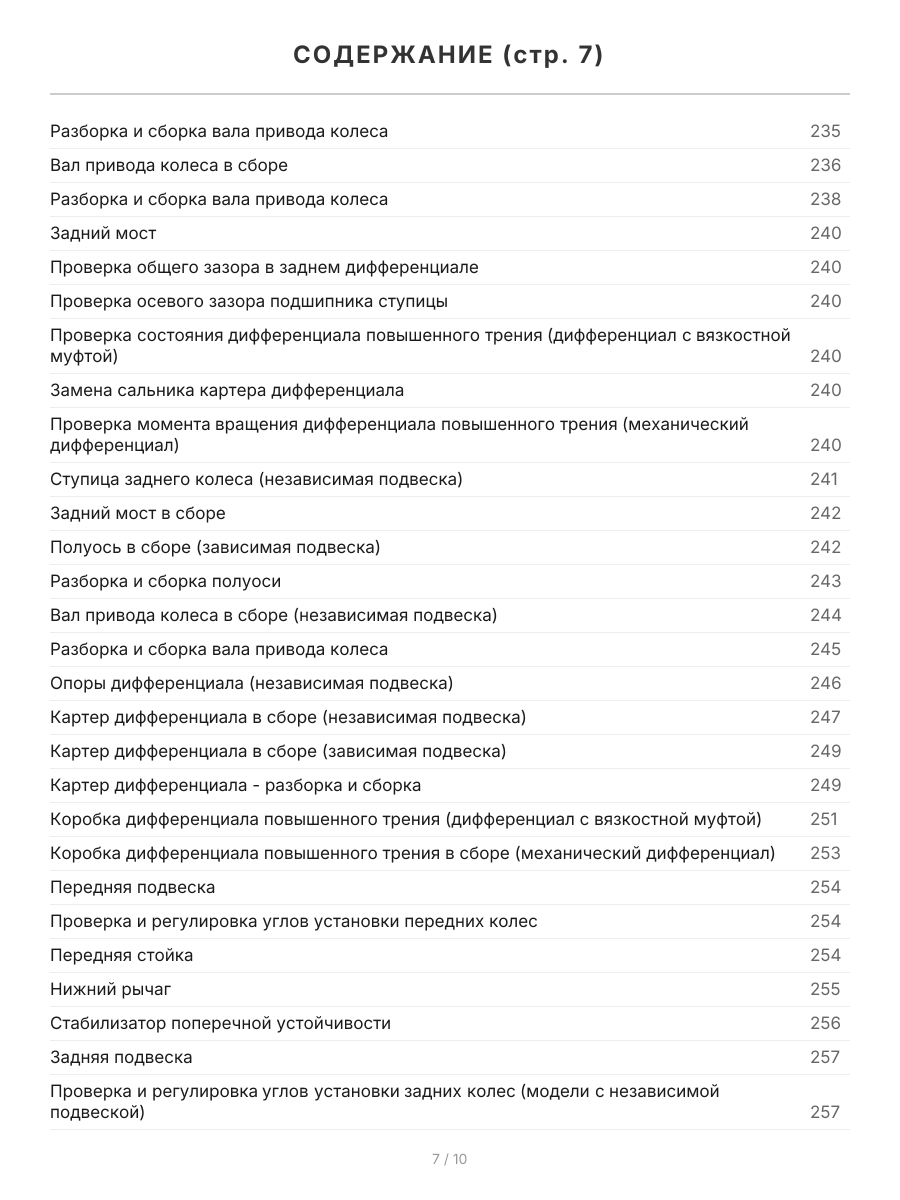

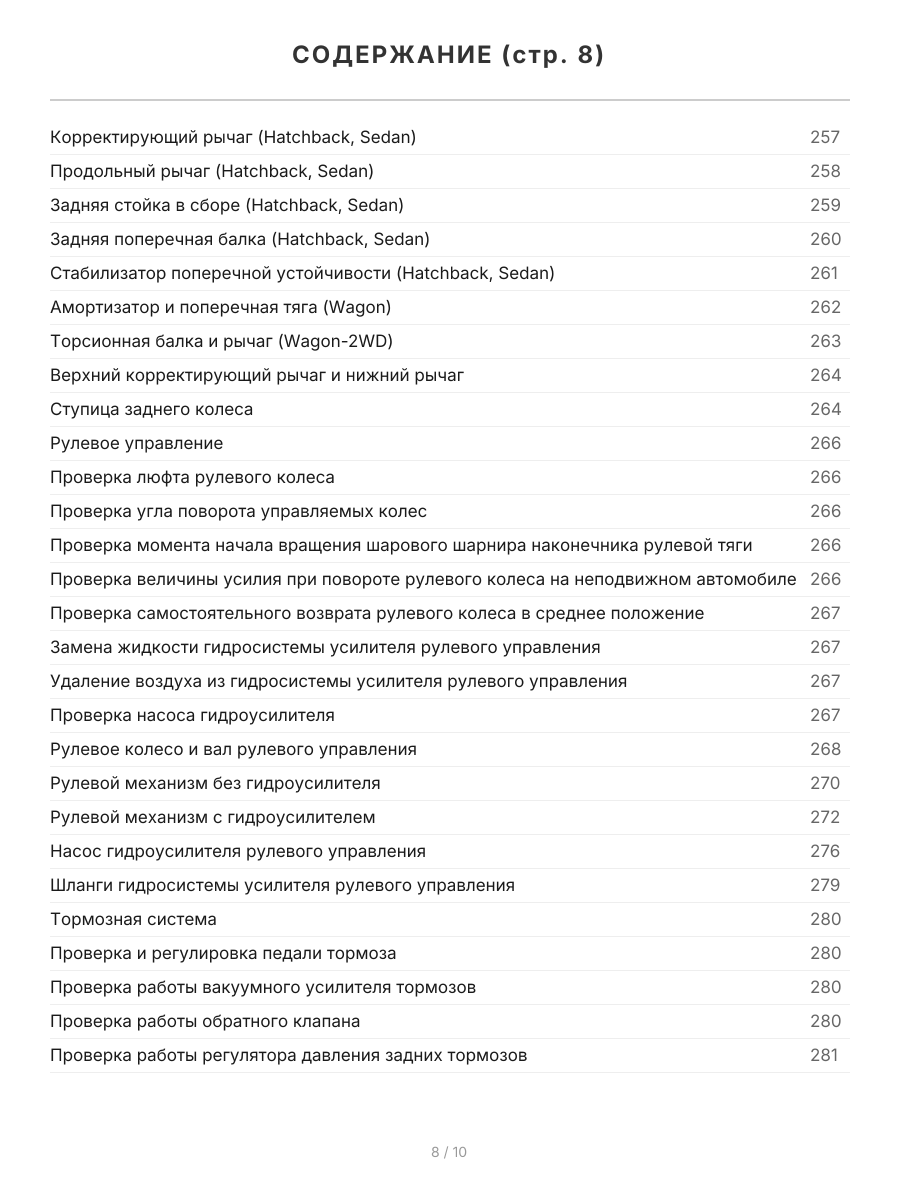

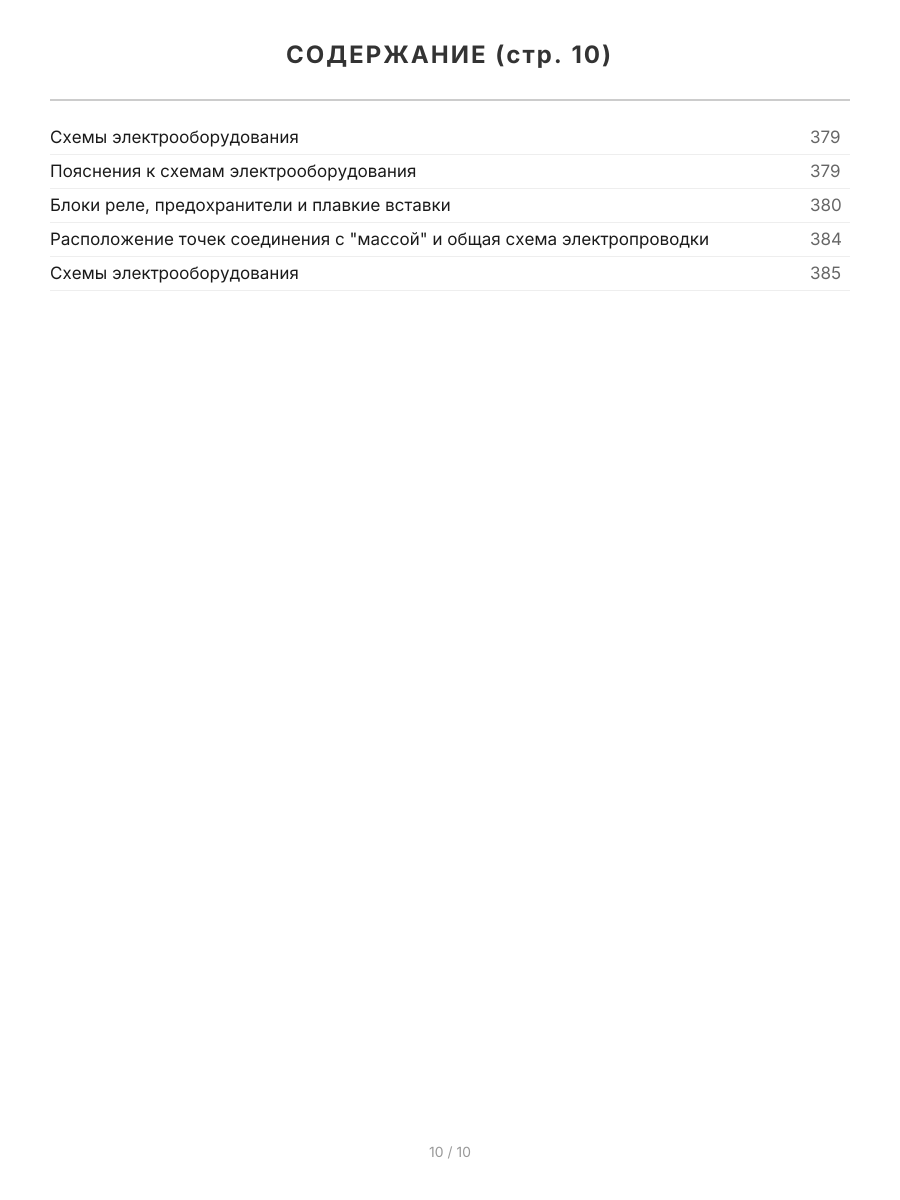

Оглавление
Сокращения и условные обозначения 5
