Книга: Двигатели TOYOTA 1AZ-FE / 1AZ-FSE / 2AZ-FE / 2AZ-FSE руководство по ремонту, электросхемы, руководство по техническому обслуживанию | Легион-Aвтодата
-31%
Книга: Двигатели TOYOTA 1AZ-FE / 1AZ-FSE / 2AZ-FE / 2AZ-FSE, рем., то | Легион-Aвтодата
Книга: Двигатели TOYOTA 1AZ-FE / 1AZ-FSE / 2AZ-FE / 2AZ-FSE, рем., то | Легион-Aвтодата
Книга: Двигатели TOYOTA 1AZ-FE / 1AZ-FSE / 2AZ-FE / 2AZ-FSE, рем., то | Легион-Aвтодата
Книга: Двигатели TOYOTA 1AZ-FE / 1AZ-FSE / 2AZ-FE / 2AZ-FSE, рем., то | Легион-Aвтодата
Книга: Двигатели TOYOTA 1AZ-FE / 1AZ-FSE / 2AZ-FE / 2AZ-FSE, рем., то | Легион-Aвтодата
Книга: Двигатели TOYOTA 1AZ-FE / 1AZ-FSE / 2AZ-FE / 2AZ-FSE, рем., то | Легион-Aвтодата
Артикул
7018287
ISBN
5-88850-253-7
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
288
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
Бензиновые двигатели
2.0; 2.4
В книгу вошли основные данные по техническому обслуживанию и устранению неисправностей в двигателях автомобилей Toyota 1AZ-FE / 1AZ-FSE / 2AZ-FE / 2AZ-FSE. Разновидности этих двигателей устанавливались на автомобили марки: Toyota  Premio / Allion / Caldina / Avensis / Ipsum / Picnic / Nadia / Gaia / Isis / Camry / Vista / Opa / Wish / Noah / Voxy / Estima / Alphard / Previa / Harrier / Kluger / Highlander / Rav4. В руководстве содержатся подробные инструкции и советы по ремонту и правильному долговременному использованию механизмов двигателя, системы изменения фаз газораспределения, системы поддержания скорости, электрооборудования, высоты подъёма клапанов, приводятся подробные инструкции по эксплуатации системы самодиагностики двигателя, элементов системы впрыска топлива.

В пособии даются инструкции по замене и выбору моторного масла, приводятся сведения по его разновидностям, мерах предосторожности при работе с маслами, замене топливного фильтра и охлаждающей жидкости, их  проверке и очистке.

Даны описания ко всем элементам двигателя и их роли в действии целого механизма, приведена инструкция по использованию, замене или восстановлению элементов для слаженной работы двигателя.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление
Оглавление
Идентификация 3
Сокращения и условные обозначения 3
Условные обозначения 3
Идентификация 3
Номер двигателя 3
Технические характеристики двигателей 3
Расшифровка кода модели 3
Техническое обслуживание и общие процедуры проверки и регулировки 4
Интервалы обслуживания 4
Таблица периодичности технического обслуживания 4
Моторное масло и фильтр 4
Меры предосторожности при работе с маслами 4
Выбор моторного масла 4
Проверка уровня моторного масла 4
Замена моторного масла и фильтра 5
Проверка и замена охлаждающей жидкости 5
Проверка и очистка воздушного фильтра 6
Проверка состояния аккумуляторной батареи 6
Проверка ремней привода навесных агрегатов 6
Проверка свечей зажигания 6
Проверка угла опережения зажигания 7
Проверка частоты вращения холостого хода 7
Проверка давления конца такта сжатия 7
Проверка СО/СН на режиме холостого хода (1AZ-FE, 1AZ-FSE) 7
Проверка и регулировка СО/СН на режиме холостого хода (1AZ-FE LG) 8
Двигатель 1AZ-FE Механическая часть 9
Проверка и регулировка зазоров в приводе клапанов 9
Цепь привода ГРМ 10
Снятие цепи 10
Проверка цепи привода ГРМ и натяжителя 11
Замена переднего сальника коленчатого вала 12
Установка цепи 12
Головка блока цилиндров 15
Снятие 15
Установка 17
Блок цилиндров 19
Предварительная разборка 19
Окончательная сборка 19
Замена заднего сальника коленчатого вала 20
Двигатель 1AZ-FSE Механическая часть 21
Проверка и регулировка зазоров в приводе клапанов 21
Цепь привода ГРМ 21
Снятие цепи 21
Проверка цепи привода ГРМ и натяжителя 22
Замена переднего сальника коленчатого вала 22
Установка цепи 23
Головка блока цилиндров 25
Снятие 25
Установка 27
Блок цилиндров 28
Предварительная разборка 28
Окончательная сборка 30
Замена заднего сальника коленчатого вала 30
Снятие и установка двигателя 30
Двигатель 2AZ-FE, 2AZ-FSE Механическая часть 33
Общая разборка 33

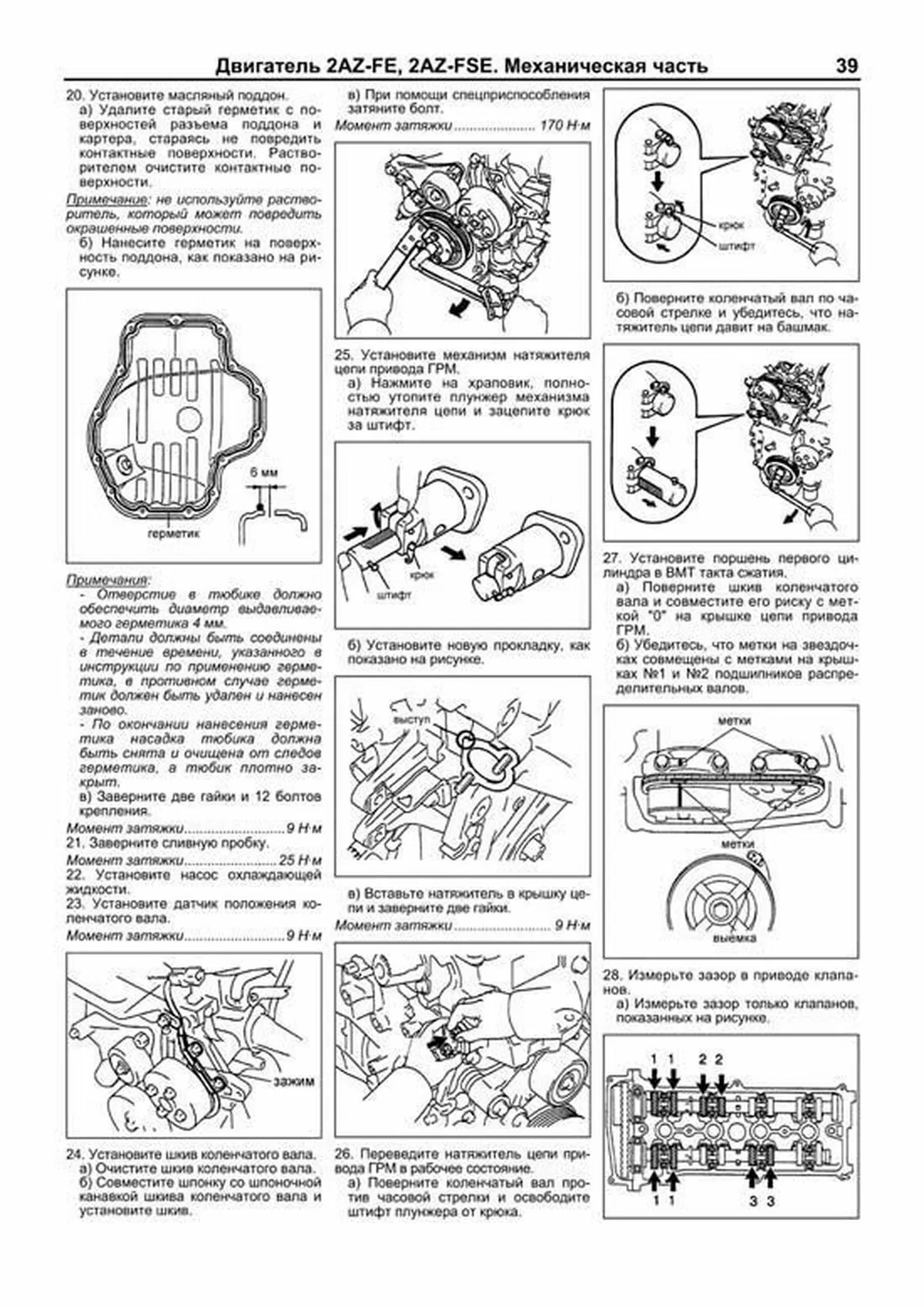

Общая сборка 36
Двигатель - общие процедуры ремонта 41

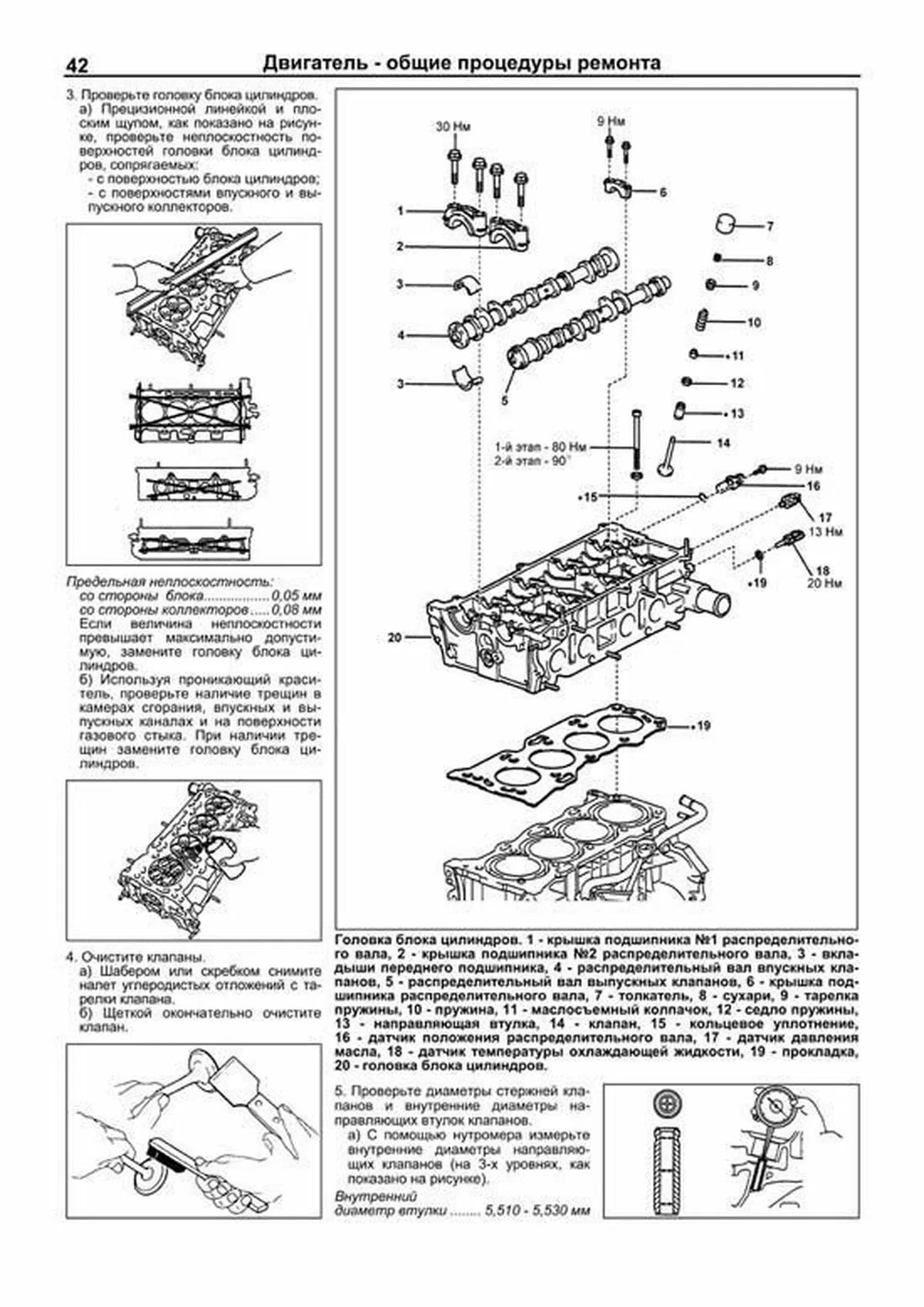

Головка блока цилиндров 41
Разборка 41
Сборка 41
Проверка 41

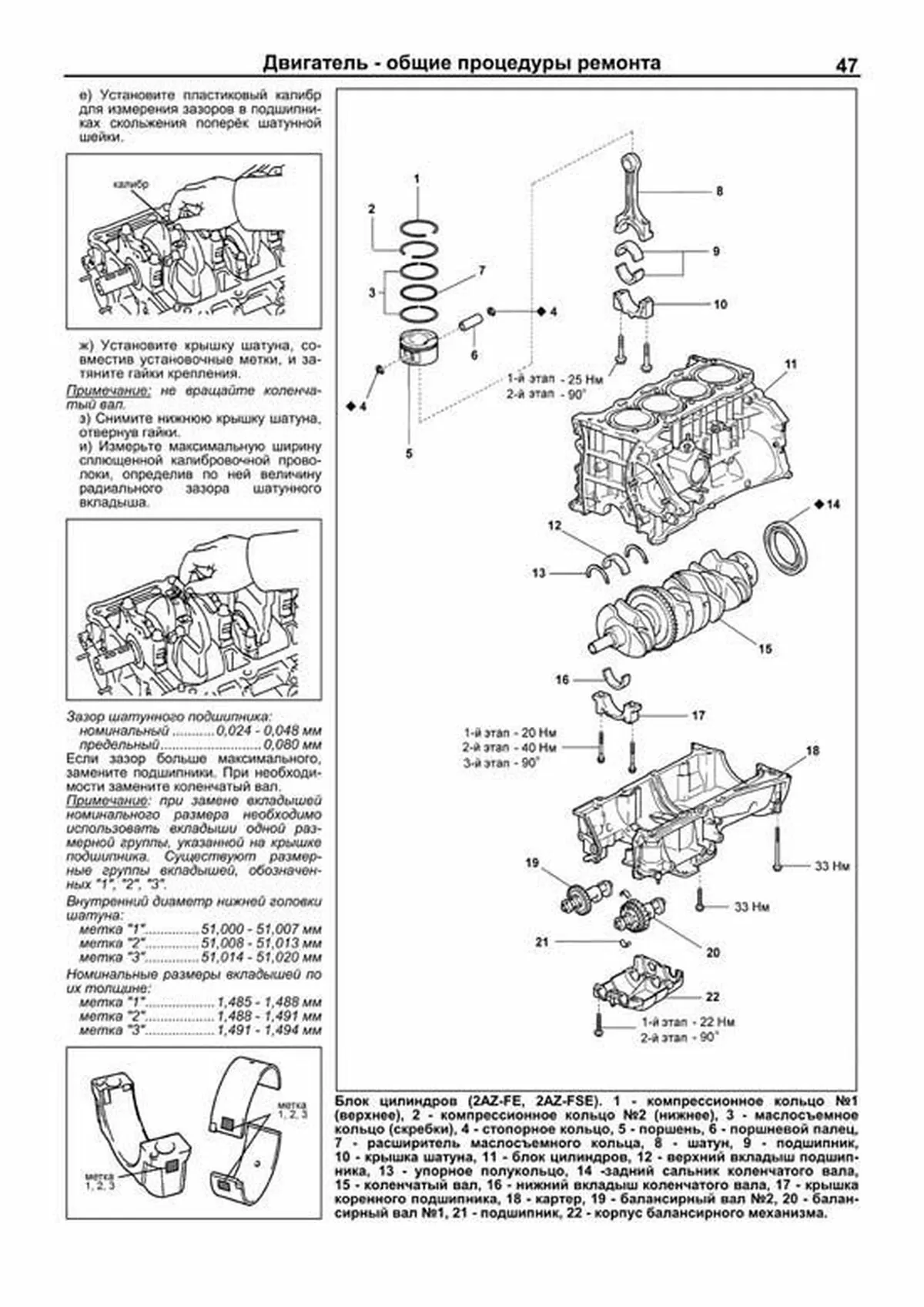

Блок цилиндров 46
Разборка блока цилиндров 46
Проверка блока цилиндров 49
Разборка узла "поршень-шатун" 49
Проверка состояния поршня и шатуна 50
Проверка коленчатого вала 51
Сборка узла "поршень - шатун" 52
Сборка блока цилиндров 53
Некоторые технические решения, применяемые на двигателях серии AZ 54
Система VVT-i - описание 57
Система смазки 59
Проверка давления масла 59
Масляный насос и масляный поддон 59
Снятие и разборка 59
Сборка и установка 60
Проверка 60
Маслоохладитель 61
Система охлаждения 62
Насос охлаждающей жидкости 62
Проверка 62
Снятие 62
Установка 62
Термостат 63
Снятие 63
Установка 63
Проверка 63
Радиатор 63
Проверка 63
Электровентилятор 63
Проверки на автомобиле (1AZ-FE, 2AZ-FE) 63
Проверки на автомобиле (1AZ-FSE) 64
Проверка компонентов (1AZ-FE, 2AZ-FSE) 64
Проверка компонентов (1AZ-FSE AZT220) 64
Проверка компонентов (1AZ-FSE ACA20) 64
Система впрыска топлива (EFI) 65
Описание 65
Топливная система 65
Система подачи воздуха 65
Система электронного управления 65
Меры предосторожности 65
Меры предосторожности при обслуживании электрооборудования 65
Меры предосторожности при наличии на автомобиле мобильной системы радиосвязи 65
Меры предосторожности при работе с системой воздухоснабжения 65
Меры предосторожности при работе с электронной системой управления 65
Меры предосторожности при работе с топливной системой 66
Система диагностирования 67
Описание (M-OBD) 67
Описание (E-OBD) 68
Индикатор "CHECK ENGINE" ("проверь двигатель") 68
Считывание кодов 68
Стирание кодов 68
Диагностические коды неисправностей системы управления двигателем 69
Напряжение на выводах электронного блока управления 81
Проверка элементов системы впрыска с помощью осциллографа 88
Некоторые технические данные, считываемые при помощи сканера 90
Топливная система 96
Проверки на автомобиле 96
Проверка компонентов 96
Форсунки 97
Демпфер пульсаций давления топлива 98
Топливный насос и топливный фильтр 98
Система подачи воздуха 100
Корпус дроссельной заслонки (кроме ETCS) 100
Корпус дроссельной заслонки (ETCS) 100
Клапан системы управления частотой вращения холостого хода (ISCV) 101
Система электронного управления и система снижения токсичности 102
Датчик расхода воздуха 102
Клапан системы VVT-i 103
Датчик температуры охлаждающей жидкости 103
Датчик детонации 103
Датчик положения педали акселератора 103
Реле топливного насоса, главное реле системы впрыска, реле нагревателя датчика AFS 103
Кислородные датчики 104
Переменный резистор (1AZ-FE LG) 104
Система принудительного холостого хода 105
Клапан системы вентиляции картера (PCV) 105
Система улавливания паров топлива (EVAP) 105
Система зажигания DIS-4 107
Проверки на автомобиле 107
Проверка компонентов 107
Система непосредственного впрыска топлива (D-4) 112
Описание 112
Дополнительные меры предосторожности 114
Система диагностирования 115
Описание 115
Индикатор "CHECK ENGINE" ("проверь двигатель") 115
Считывание кодов 115
Стирание кодов 116
Диагностические коды неисправностей системы управления двигателем 116
Напряжение на выводах электронного блока управления 144
Проверка элементов системы впрыска с помощью осциллографа 159
Некоторые технические данные, считываемые при помощи сканера 162

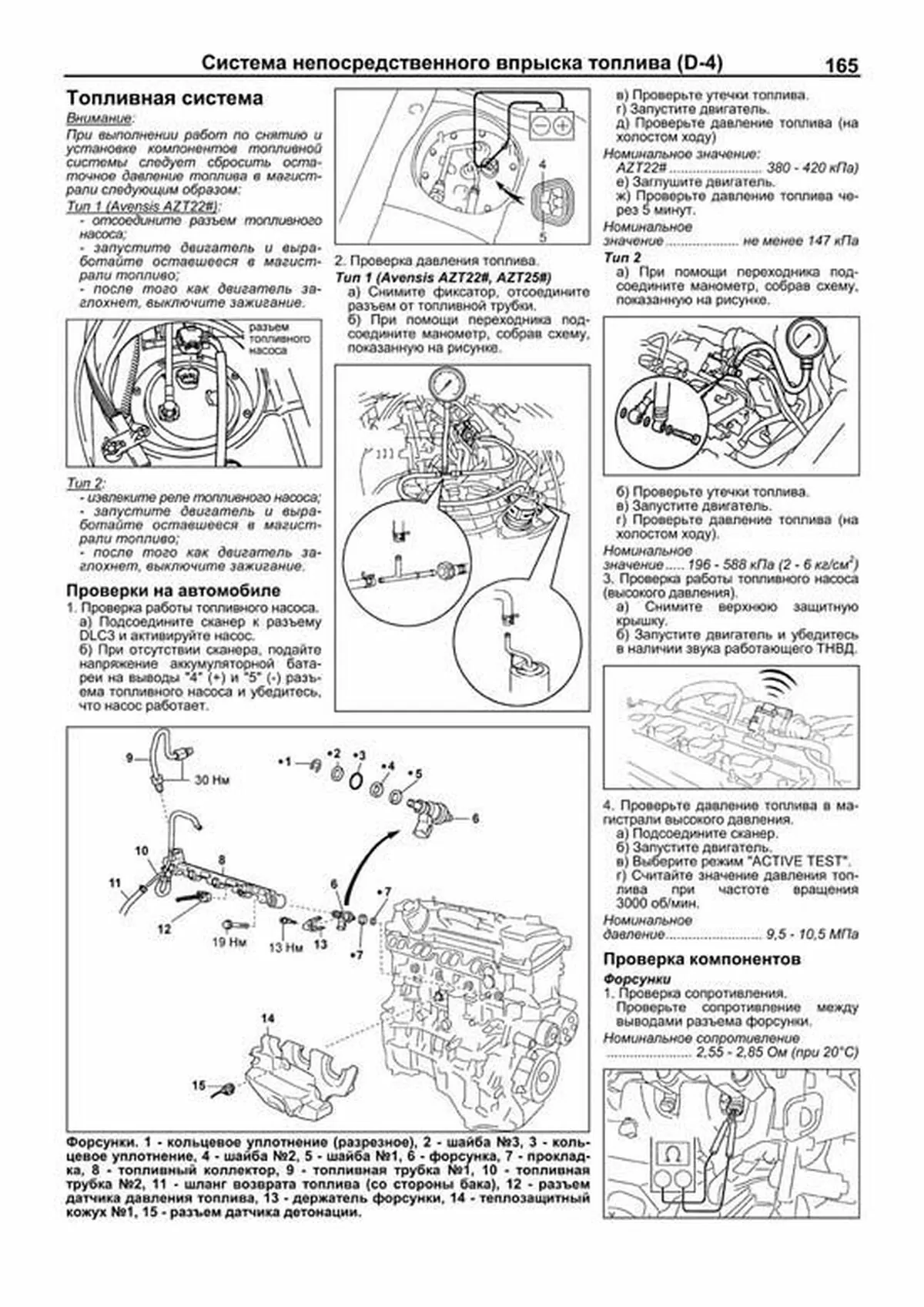

Топливная система 165
Проверки на автомобиле 165
Проверка компонентов 165
Форсунки 166
ТНВД 167
Топливный насос и топливный фильтр 169
Клапан сброса давления топлива 171
Система подачи воздуха 171
Корпус дроссельной заслонки 171
Пневмопривод регулируемой впускной системы (SCV) 172

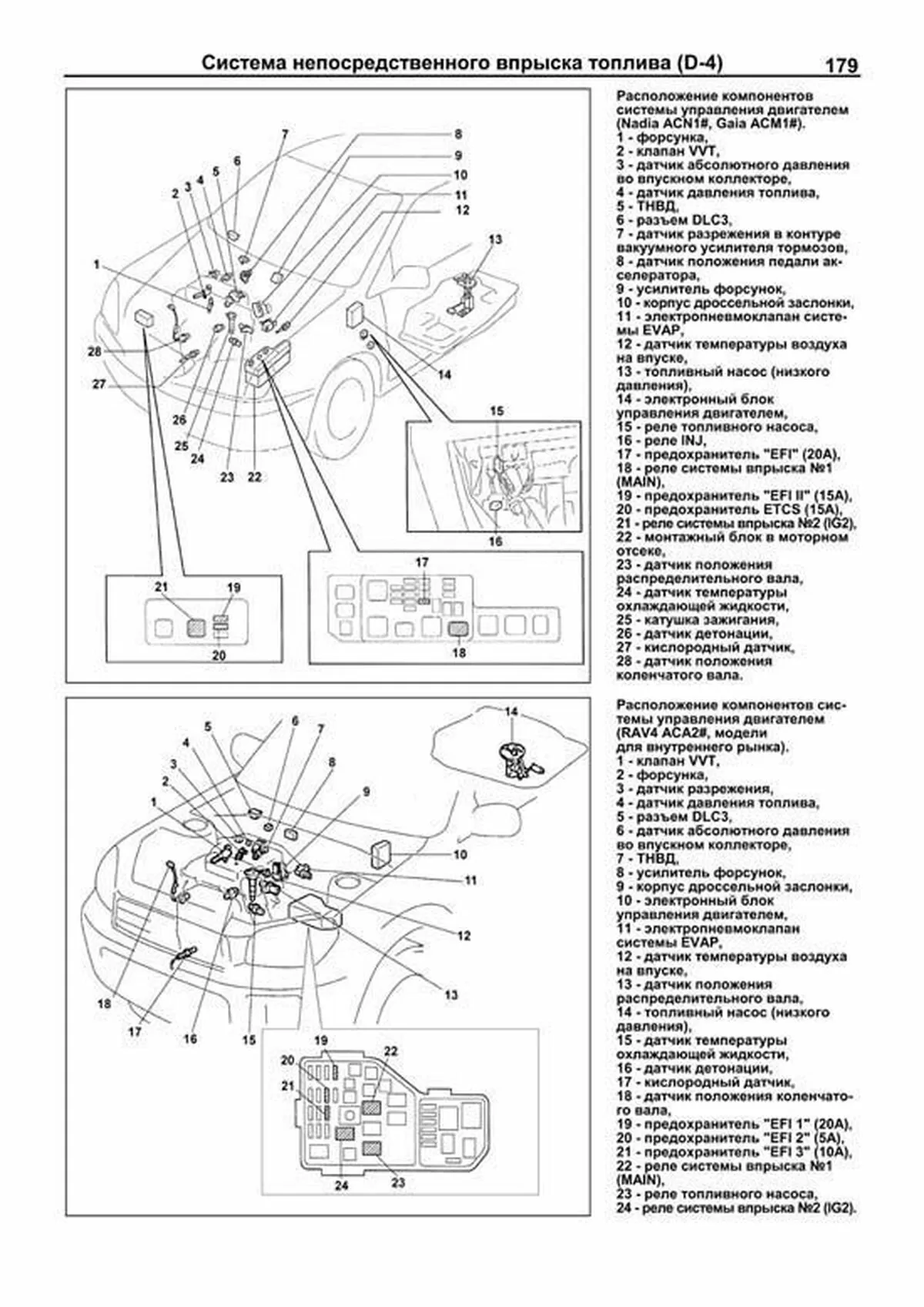

Система электронного управления и система снижения токсичности 171
Расходомер воздуха 171
Клапан системы VVT-i 173
Датчик температуры охлаждающей жидкости 173
Датчик температуры воздуха на впуске (AZT220) 173
Датчик давления топлива 173
Датчик детонации 174
Реле топливного насоса, главное реле системы впрыска, реле форсунок 174
Датчик абсолютного давления во впускном коллекторе 174
Кислородные датчики 174
Датчик положения педали акселератора 175
Система принудительного холостого хода 175
Клапан системы вентиляции картера (PCV) 175
Система улавливания паров топлива (EVAP) (тип 1) 176
Система улавливания паров топлива (EVAP) (тип 2) 176
Клапан системы EGR (тип 2) 177
Система зажигания DIS-4 177
Проверки на автомобиле 177
Проверка компонентов 177
Система запуска 182
Стартер (тип 1) 182
Разборка и сборка стартера 182
Проверка стартера 182
Замена обгонной муфты 184
Замена подшипников 184
Замена выводов тягового реле 184
Проверка работы стартера 185
Проверка реле стартера 186
Стартер (тип 2) 186
Разборка 186
Установка 186
Проверка стартера 186
Стартер (тип 3) 189
Разборка 189
Сборка (тип 3) 190
Проверка (тип 3) 190
Система зарядки 192
Меры предосторожности 192
Проверки на автомобиле 192
Разборка генератора (тип 1) 192
Сборка генератора (тип 1) 192
Разборка генератора (тип 2) 194
Сборка генератора (тип 2) 195
Проверка генератора (тип 1) 196
Проверка генератора (тип 2) 197
Замена подшипников 197
Схемы электрооборудования 198
Обозначения, применяемые на схемах электрооборудования 198
Коды цветов проводов 198
Схема 1 (Alphard ANH1#) 199
- Система зарядки Система запуска
Схема 2 (Alphard ANH1#) 200
- Система управления двигателем (модели с двигателем 2AZ-FE) (Продолжение) - Электропривод вентиляторов
Схема 3 (Alphard ANH1#) 201
- Система управления двигателем (модели с двигателем 2AZ-FE)
Схема 4 (Camry ACV3#, модели для внешнего рынка) 205
- Электропитание - Система запуска и зажигания (модели с двигателем 2AZ-FE и 1AZ-FE))
Схема 5 (Camry ACV3#, модели для внешнего рынка) 206
- Электропитание - Система зарядки
Схема 6 (Camry ACV3#, модели для внешнего рынка) 207
- Система управления двигателем (модели с двигателем 2AZ-FE и 1AZ-FE)
Схема 7 (Camry ACV3#, модели для внешнего рынка) 208
- Система управления двигателем (модели с двигателем 2AZ-FE и 1AZ-FE) - Система поддержания скорости (модели с двигателем 2AZ-FE и 1AZ-FE)
Схема 8 (Camry ACV3#, модели для внешнего рынка) 209
- Электропитание - Иммобилайзер (модели с двигателями 2AZ-FE, 1AZ-FE)
- Система управления двигателем (модели с двигателем 2AZ-FE и 1AZ-FE)
Схема 9 (Camry ACV3#, модели для внутреннего рынка) 210
- Электропривод вентиляторов (модели с двигателем 2AZ-FE) - Система зажигания (модели с двигателем 2AZ-FE)
Схема 10 (Camry ACV3#, модели для внутреннего рынка) 211
- Система запуска (модели с двигателем 2AZ-FE) - Система зарядки (модели с двигателем 2AZ-FE)
Схема 11 (Camry ACV3#, модели для внутреннего рынка) 212
- Система управления двигателем (модели с двигателем 2AZ-FE)
Схема 12 (Estima ACR3#) 215
- Система запуска Система зажигания
Схема 13 (Estima ACR3#) 216
- Система зарядки
Схема 14 (Estima ACR3#) 217
- Система управления двигателем (модели с двигателем 2AZ-FE)
Схема 15 (Gaia ACM1#) 220
- Управление вентиляторами (модели с двигателем 1AZ-FSE) - Система зарядки
Схема 16 (Gaia ACM1#) 221
- Система запуска и зажигания (модели с двигателем 1AZ-FSE)
Схема 17 (Gaia ACM1#) 222
- Система управления двигателем (модели с двигателем 1AZ-FSE)
Схема 18 (Harrier ACU1#) 225
- Система управления двигателем 2AZ-FE (модели выпуска с 112000 г)
Схема 19 (Harrier ACU1#) 227
- Система запуска и зажигания (модели выпуска с 112000 г)
Схема 20 (Harrier ACU1#) 228
- Система зарядки (модели выпуска с 112000 г)
Схема 21 (Highlander ACU2#) 229
- Система зарядки - Система запуска и зажигания - Электропитание
Схема 22 (Highlander ACU2#) 230
- Электропитание - Система управления двигателем (модели с двигателем 2AZ-FE)
Схема 23 (Nadia ACN1#) 235
- Разъем подключения дополнительного оборудования
- Вентиляторы охлаждения
Схема 24 (Nadia ACN1#) 236
- Система запуска и зажигания (модели с двигателем 1AZ-FSE)
Схема 25 (Nadia ACN1#) 237
- Система управления двигателем (модели с двигателем 1AZ-FSE)
Схема 26 (Noah AZR6#) 240
- Система запуска (модели с двигателем 1AZ-FSE) - Система зарядки (модели с двигателем 1AZ-FSE)
Схема 27 (Noah AZR6#) 241
- Система зажигания (модели с двигателем 1AZ-FSE) - Электропривод вентиляторов (модели с двигателем 1AZ-FSE)
Схема 28 (Noah AZR6#) 243
- Система управления двигателем (модели с двигателем 1AZ-FSE)
Схема 29 (Opa ACT1#) 248
- Система запуска - Система зарядки
Схема 30 (Opa ACT1#) 249
- Система зажигания
Схема 31 (Opa ACT1#) 250
- Электропривод вентиляторов
Схема 32 (Opa ACT1#) 251
- Система управления двигателем (модели с двигателем 1AZ-FSE)
Схема 33 (RAV4 ACA2#, модели для внешнего рынка) 255
- Электропитание - Системы запуска и зажигания
Схема 34 (RAV4 ACA2#, модели для внешнего рынка) 256
- Электропитание - Система зарядки - Часы - Прикуриватель
Схема 35 (RAV4 ACA2#, модели для внешнего рынка) 257
- Электропитание - Система управления двигателем (1AZ-FE)
Схема 36 (RAV4 ACA2#, модели для внешнего рынка) 259
- Cистема иммобилайзера двигателя (1AZ-FE)
Схема 37 (RAV4 ACA2#, модели для внутреннего рынка, с 2000 г) 260
- Система запуска Система зарядки
Схема 38 (RAV4 ACA2#, модели для внутреннего рынка, с 2000 г) 261
- Система управления двигателем (модели с двигателем 1AZ-FSE)
Схема 39 (RAV4 ACA2#, модели для внутреннего рынка, с 2000 г) 262
- Система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
Схема 40 (RAV4 ACA2#, модели для внутреннего рынка, с 2000 г) 263
- Система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
Схема 41 (RAV4 ACA2#, модели для внутреннего рынка, с 2000 г) 264
- Система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
Схема 42 (RAV4 ACA2#, модели для внутреннего рынка, с 2003 г) 265
- Цепь массы - Система зарядки
Схема 43 (RAV4 ACA2#, модели для внутреннего рынка, с 2003 г) 266
- Разъем для подключения доп оборудования - Система запуска
Схема 44 (RAV4 ACA2#, модели для внутреннего рынка, с 2003 г) 267
- Система управления двигателем и АКПП и система поддержания скорости (модели с двигателем 1AZ-FSE)
Схема 45 (RAV4 ACA2#, модели для внутреннего рынка, с 2003 г) 268
- Система управления двигателем и АКПП и система поддержания скорости (модели с двигателем 1AZ-FSE)
Схема 46 (RAV4 ACA2#, модели для внутреннего рынка, с 2003 г) 269
- Система управления двигателем и АКПП и система поддержания скорости (модели с двигателем 1AZ-FSE)
Схема 47 (RAV4 ACA2#, модели для внутреннего рынка, с 2003 г) 270
- Система управления двигателем и АКПП и система поддержания скорости (модели с двигателем 1AZ-FSE)
Схема 48 (RAV4 ACA2#, модели для внутреннего рынка, с 2003 г) 271
- Система управления двигателем и АКПП и система поддержания скорости (модели с двигателем 1AZ-FSE)
Схема 49 (Avensis AZT25#) 272
- Источник питания - Система запуска - Система зарядки
Схема 50 (Avensis AZT25#) 273
- Источник питания - Система зажигания
Схема 51 (Avensis AZT25#) 274
- Источник питания
Схема 52 (Avensis AZT25#) 275
- Система управления двигателем 1AZ-FSE
Схема 53 (Avensis AZT25#) 278
- Система поддержания скорости (модели с двигателем 1AZ-FSE)
Схема 54 (Avensis AZT25#) 279
- Источник питания
Схема 55 (Avensis AZT25#) 280
- Система управления двигателем (модели с двигателями 2AZ-FSE, 1AZ-FSE)
Схема 56 (Avensis AZT25#) 283
- - Система поддержания скорости (модели с двигателями 2AZ-FSE, 1AZ-FSE)
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Двигатель 2AZ-FE, 2AZ-FSE Механическая часть ":
20 Установите масляный поддон а) Удалите старый герметик с поверхностей разъема поддона и картера, стараясь не повредить контактные поверхности Растворителем очистите контактные поверхности Примечание: не используйте растворитель, который может повредить окрашенные поверхности б) Нанесите герметик на поверхность поддона, как показано на рисунке Примечания: Отверстие в тюбике должно обеспечить диаметр выдавливаемого герметика 4 мм Детали должны быть соединены в течение времени, указанного в инструкции по применению герметика, в противном случае герметик должен быть удален и нанесен заново По окончании нанесения герметика насадка тюбика должна быть снята и очищена от следов герметика, а тюбик плотно закрыт в) Заверните две гайки и 12 болтов крепления Момент затяжки9 Н·м 21 Заверните сливную пробку Момент затяжки25 Н·м 22 Установите насос охлаждающей жидкости 23 Установите датчик положения коленчатого вала Момент затяжки9 Н·м 24 Установите шкив коленчатого вала а) Очистите шкив коленчатого вала б) Совместите шпонку со шпоночной канавкой шкива коленчатого вала и установите шкив в) При помощи спецприспособления затяните болт Момент затяжки 170 Н·м 25 Установите механизм натяжителя цепи привода ГРМ а) Нажмите на храповик, полностью утопите плунжер механизма натяжителя цепи и зацепите крюк за штифт б) Установите новую прокладку, как показано на рисунке в) Вставьте натяжитель в крышку цепи и заверните две гайки Момент затяжки 9 Н·м 26 Переведите натяжитель цепи привода ГРМ в рабочее состояние а) Поверните коленчатый вал против часовой стрелки и освободите штифт плунжера от крюка б) Поверните коленчатый вал по часовой стрелке и убедитесь, что натяжитель цепи давит на башмак 27 Установите поршень первого цилиндра в ВМТ такта сжатия а) Поверните шкив коленчатого вала и совместите его риску с меткой "0" на крышке цепи привода ГРМ б) Убедитесь, что метки на звездочках совмещены с метками на крышках №1 и №2 подшипников распределительных валов 28 Измерьте зазор в приводе клапанов а) Измерьте зазор только клапанов, показанных на рисунке Пример текста из раздела " Двигатель общие процедуры ремонта ":
3 Проверьте головку блока цилиндров а) Прецизионной линейкой и плоским щупом, как показано на рисунке, проверьте неплоскостность поверхностей головки блока цилиндров, сопрягаемых: с поверхностью блока цилиндров; с поверхностями впускного и выпускного коллекторов Предельная неплоскостность: со стороны блока0,05 мм со стороны коллекторов 0,08 мм Если величина неплоскостности превышает максимально допустимую, замените головку блока цилиндров б) Используя проникающий краситель, проверьте наличие трещин в камерах сгорания, впускных и выпускных каналах и на поверхности газового стыка При наличии трещин замените головку блока цилиндров 4 Очистите клапаны а) Шабером или скребком снимите налет углеродистых отложений с тарелки клапана б) Щеткой окончательно очистите клапан 5 Проверьте диаметры стержней клапанов и внутренние диаметры направляющих втулок клапанов а) С помощью нутромера измерьте внутренние диаметры направляющих клапанов (на 3-х уровнях, как показано на рисунке) Внутренний диаметр втулки 5,510 5,530 мм Головка блока цилиндров 1 крышка подшипника №1 распределительного вала, 2 крышка подшипника №2 распределительного вала, 3 вкладыши переднего подшипника, 4 распределительный вал впускных клапанов, 5 распределительный вал выпускных клапанов, 6 крышка подшипника распределительного вала, 7 толкатель, 8 сухари, 9 тарелка пружины, 10 пружина, 11 маслосъемный колпачок, 12 седло пружины, 13 направляющая втулка, 14 клапан, 15 кольцевое уплотнение, 16 датчик положения распределительного вала, 17 датчик давления масла, 18 датчик температуры охлаждающей жидкости, 19 прокладка, 20 головка блока цилиндров Пример текста из раздела " Двигатель общие процедуры ремонта ":
е) Установите пластиковый калибр для измерения зазоров в подшипниках скольжения поперёк шатунной шейки ж) Установите крышку шатуна, совместив установочные метки, и затяните гайки крепления Примечание: не вращайте коленчатый вал з) Снимите нижнюю крышку шатуна, отвернув гайки и) Измерьте максимальную ширину сплющенной калибровочной проволоки, определив по ней величину радиального зазора шатунного вкладыша Зазор шатунного подшипника: номинальный 0,024 0,048 мм предельный0,080 мм Если зазор больше максимального, замените подшипники При необходимости замените коленчатый вал Примечание: при замене вкладышей номинального размера необходимо использовать вкладыши одной размерной группы, указанной на крышке подшипника Существуют размерные группы вкладышей, обозначенных "1", "2", "3" Внутренний диаметр нижней головки шатуна: метка "1"51,000 51,007 мм метка "2"51,008 51,013 мм метка "3"51,014 51,020 мм Номинальные размеры вкладышей по их толщине: метка "1"1,485 1,488 мм метка "2"1,488 1,491 мм метка "3"1,491 1,494 мм Пример текста из раздела " Система непосредственного впрыска топлива (D-4) ":
Топливная система Внимание: При выполнении работ по снятию и установке компонентов топливной системы следует сбросить остаточное давление топлива в магистрали следующим образом: Тип 1 (Avensis AZT22#): отсоедините разъем топливного насоса; запустите двигатель и выработайте оставшееся в магистрали топливо; после того как двигатель заглохнет, выключите зажигание Тип 2: извлеките реле топливного насоса; запустите двигатель и выработайте оставшееся в магистрали топливо; после того как двигатель заглохнет, выключите зажигание Проверки на автомобиле 1 Проверка работы топливного насоса a) Подсоедините сканер к разъему DLC3 и активируйте насос б) При отсутствии сканера, подайте напряжение аккумуляторной батареи на выводы "4" (+) и "5" (-) разъема топливного насоса и убедитесь, что насос работает 2 Проверка давления топлива Тип 1 (Avensis AZT22#, AZT25#) а) Снимите фиксатор, отсоедините разъем от топливной трубки б) При помощи переходника подсоедините манометр, собрав схему, показанную на рисунке в) Проверьте утечки топлива г) Запустите двигатель д) Проверьте давление топлива (на холостом ходу) Номинальное значение: AZT22# 380 420 кПа) е) Заглушите двигатель ж) Проверьте давление топлива через 5 минут Номинальное значение не менее 147 кПа Тип 2 а) При помощи переходника подсоедините манометр, собрав схему, показанную на рисунке б) Проверьте утечки топлива в) Запустите двигатель г) Проверьте давление топлива (на холостом ходу) Номинальное значение 196 588 кПа (2 6 кг/см2) 3 Проверка работы топливного насоса (высокого давления) a) Снимите верхнюю защитную крышку б) Запустите двигатель и убедитесь в наличии звука работающего ТНВД 4 Проверьте давление топлива в магистрали высокого давления а) Подсоедините сканер б) Запустите двигатель в) Выберите режим "ACTIVE TEST" г) Считайте значение давления топлива при частоте вращения 3000 об/мин Номинальное давление 9,5 10,5 МПа Проверка компонентов Форсунки 1 Проверка сопротивления Проверьте сопротивление между выводами разъема форсунки Номинальное сопротивление 2,55 2,85 Ом (при 20°С) Форсунки 1 кольцевое уплотнение (разрезное), 2 шайба №3, 3 кольцевое уплотнение, 4 шайба №2, 5 шайба №1, 6 форсунка, 7 прокладка, 8 топливный коллектор, 9 топливная трубка №1, 10 топливная трубка №2, 11 шланг возврата топлива (со стороны бака), 12 разъем датчика давления топлива, 13 держатель форсунки, 14 теплозащитный кожух №1, 15 разъем датчика детонации
