Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A) | Легион-Aвтодата
-26%
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Книга: Двигатели MITSUBISHI (6D22 / 6D22-T / 6D24-T / 6D40 / 6D40-T / 8DC9 / 8DC10 / 8DC11) / HYUNDAI (D6A / D6CA / D8A), сер.ПРОФ. | Легион-Aвтодата
Артикул
703055
ISBN
978-5-88850-387-4
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
288
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Дизельные двигатели
11.2, 12, 13, 16, 16.8, 17.8
В справочное пособие вошли основные данные по техническому обслуживанию и устранению неисправностей дизельных двигателей Mitsubishi серии 6D22 (11149 см3), 6D24 (11946 см3), 6D40 (12023 см3), 8DC9T (16031 см3), 8DC10 (16752 см3), 8DC11 (17737 см3) и двигателей HYUNDAI серии D6A (11149 см3), D6CA (12920 см3), D8AY (16031 см3), D8AX (17787 см3).

Содержатся подробные инструкции и советы по ремонту и правильному долговременному использованию механизмов двигателя, системы поддержания скорости, системы охлаждения,  электрооборудования, турбонаддува и инерционного наддува, приводятся подробные инструкции по эксплуатации системы самодиагностики двигателя. Приведены подробные инструкции по использованию системы управления турбокомпрессором, системы самодиагностики ТНВД в комплекте с электронным управлением, системы поддержания скорости, топливной системы с насосными форсунками.

Имея подобное пособие при себе, вы не только лучше изучите внутреннее устройство двигателя вашего автомобиля, но и приобретете необходимые знания по устранению неполадок и поломок даже вдали от ближайшей станции технического обслуживания. Есть у таких книг и принципиально иное применение.

Их можно использовать как полноценные наглядные и обучающие пособия, способствующие изучению внутреннего устройства двигателя, его особенностей, обучению правильному обращению и грамотной эксплуатации. В книге приводятся не только пошаговые инструкции и описания устройства двигателя, но приведены и подробные иллюстрации, фотографии и схемы работы различных элементов.

Руководство содержит схемы возможных неисправностей и способов их устранения, пределы допустимого износа деталей двигателя, рекомендуемые смазочные материалы, масла и рабочие жидкости.



Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление
Оглавление
Идентификация 3
Номер двигателя 3
Идентификационная и информационная табличка 3
Расшифровка идентификационного номера двигателей Hyundai 4
Скоростные характеристики двигателей 5
Расшифровка обозначений двигателя 7
Характеристики двигателей 8
Модельный ряд 8
Общие инструкции по ремонту 9
Чтение иллюстраций 9
Общие инструкции по ремонту 11
Сокращения 11

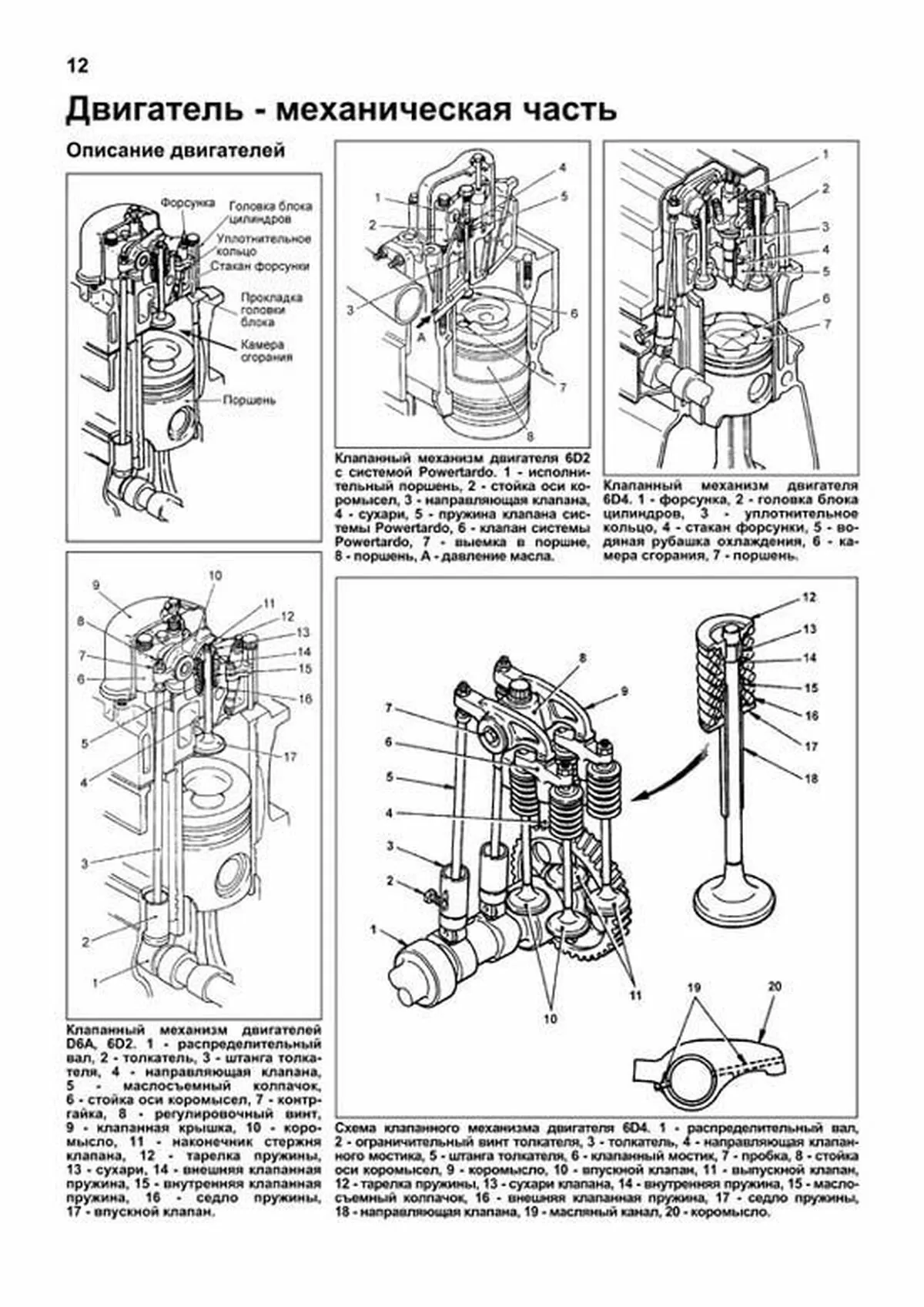

Двигатель - механическая часть 12
Описание двигателей 12
Горный тормоз 17
Система Powertardo и горный тормоз (Mitsubishi 6D2) 18
Масляный насос 20
Управляющий клапан 20
Работа системы Powertardo и горного тормоза 20
Расположение элементов системы Powertardo и горного тормоза 21
Система Powertardo и горный тормоз (Mitsubishi 6D4) 21

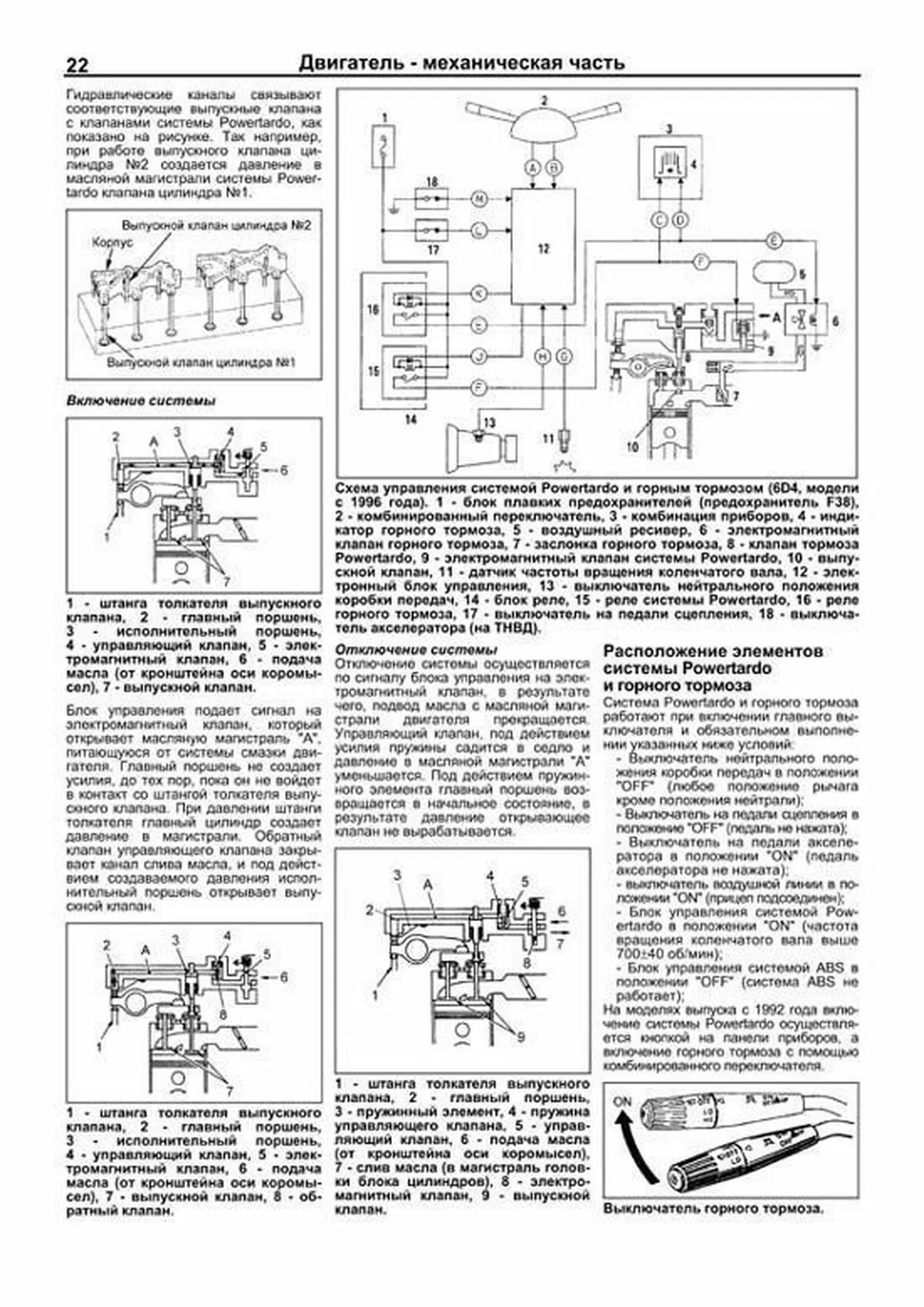

Расположение элементов системы Powertardo и горного тормоза 22
Работа системы Powertardo и горного тормоза 23
Система Jake Brake (Hyundai) 24
Поиск неисправностей 24
Определение время начала ремонта 24
Измерение давления конца сжатия 24
Расход моторного масла 27
Низкое давление масла 27
Проверка и регулировка зазора в приводе клапанов 27
Проверка зазора в приводе клапанов механизма Powertardo (6D4) 28
Процедуры обслуживания 29
Головка цилиндра и клапанный механизм 29
Разборка 29
Отдельные операции разборки 31
Поверка головки блока и клапанного механизма 33
Отдельные операции сборки 35
Маховик, шестерня коленчатого вала и распределительный вал 42
Разборка 42
Отдельные операции разборки 46
Проверка, двигатели D6A, 6D2 47
Проверка, двигатель D8A 47
Проверка, двигатель 6D4 48
Процедура проверки 49
Сборка 51
Отдельные процедуры сборки 54
Блок цилиндров и кривошипно-шатунный механизм 56
Разборка 56
Отдельные операции разборки 60
Процедура проверки 61
Сборка 65

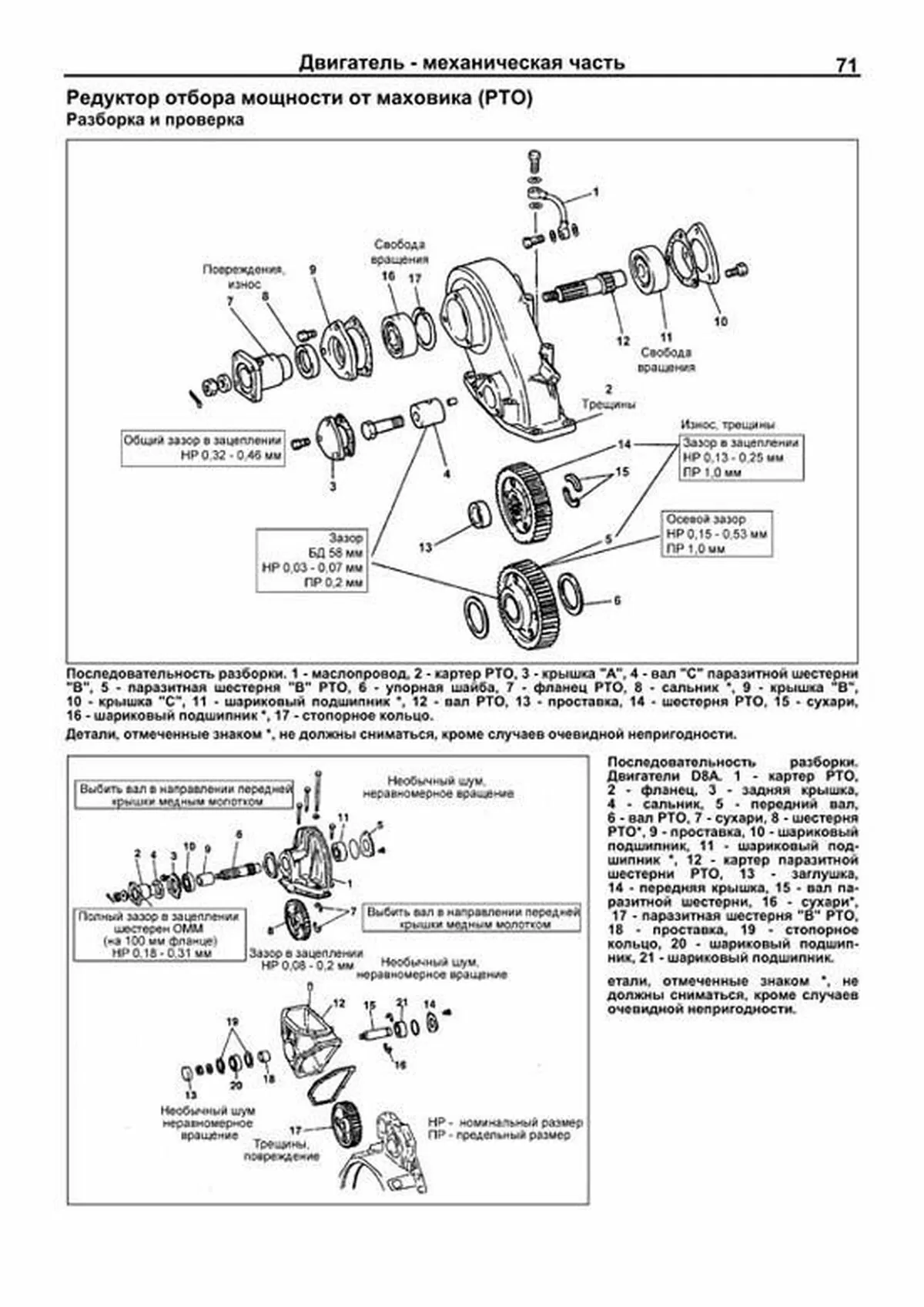

Редуктор отбора мощности от маховика (PTO) 71
Разборка и проверка 71
Отдельные операции разборки и проверка 72
Сборка 73
Привод тахометра 74
Разборка и проверка 74
Сборка и проверка 74
Система Powertardo и горный тормоз 75
Проверка элементов системы Powertardo 76
Проверка элементов системы горного тормоза 81
Масляный насос (6D2) 84
Отдельные операции разборки и проверки (6D2) 84
Управляющий клапан 84
Проверка механизма системы Powertardo (6D4) 84
Горный тормоз (Hyundai) 88
Разборка 88
Система Jake Brake (Hyundai) 89
Проверка и регулировка 89
Стандарты обслуживания и спецификации (двигатели Hyundai) 90
Основная спецификация 90
Стандарты обслуживания (двигатель D6A) 91
Стандарты обслуживания (двигатели D8A) 92
Стандарты обслуживания (двигатели D6CA) 94
Стандарты обслуживания и спецификации (двигатели Mitsubishi) 96
Основная спецификация 96
Стандарты обслуживания (двигатели серии 6D22) 97
Моменты затяжки резьбовых соединений (двигатели серии 6D22) 99
Стандарты обслуживания (двигатели серии 6D24) 99
Моменты затяжки резьбовых соединений (двигатели серии 6D24) 101
Стандарты обслуживания (двигатели серии 6D40) 101
Моменты затяжки резьбовых соединений (двигатели серии 6D40) 102
Стандарты обслуживания (двигатели серии 8DC) 103
Моменты затяжки резьбовых соединений (двигатели серии 8DC) 104
Система смазки 105
Описание 105
Масляный насос 106
Масляный фильтр 106
Охладитель масла 107
Перепускной клапан 107
Смазка деталей двигателя 107
Индикатор уровня масла в двигателе 109

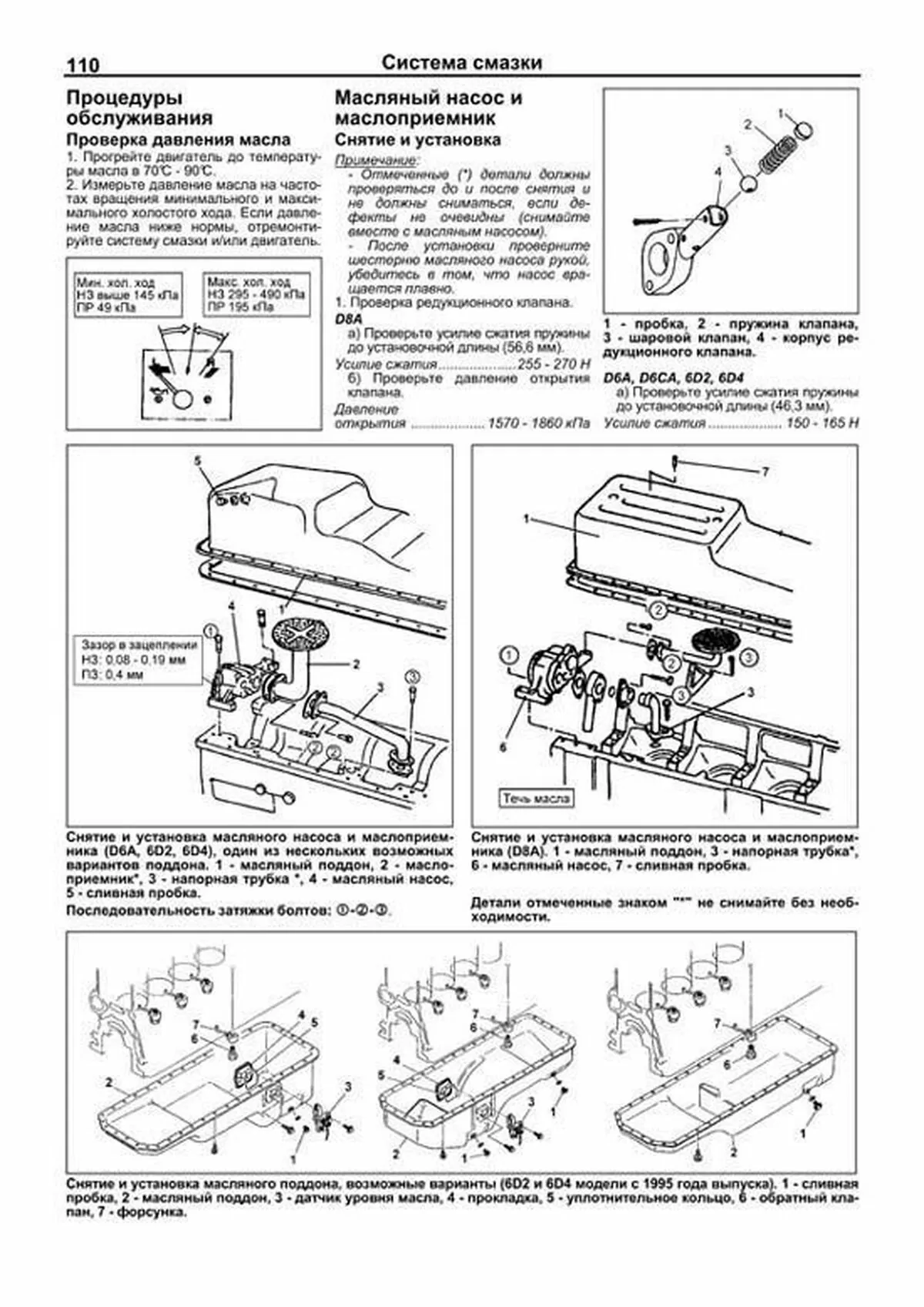

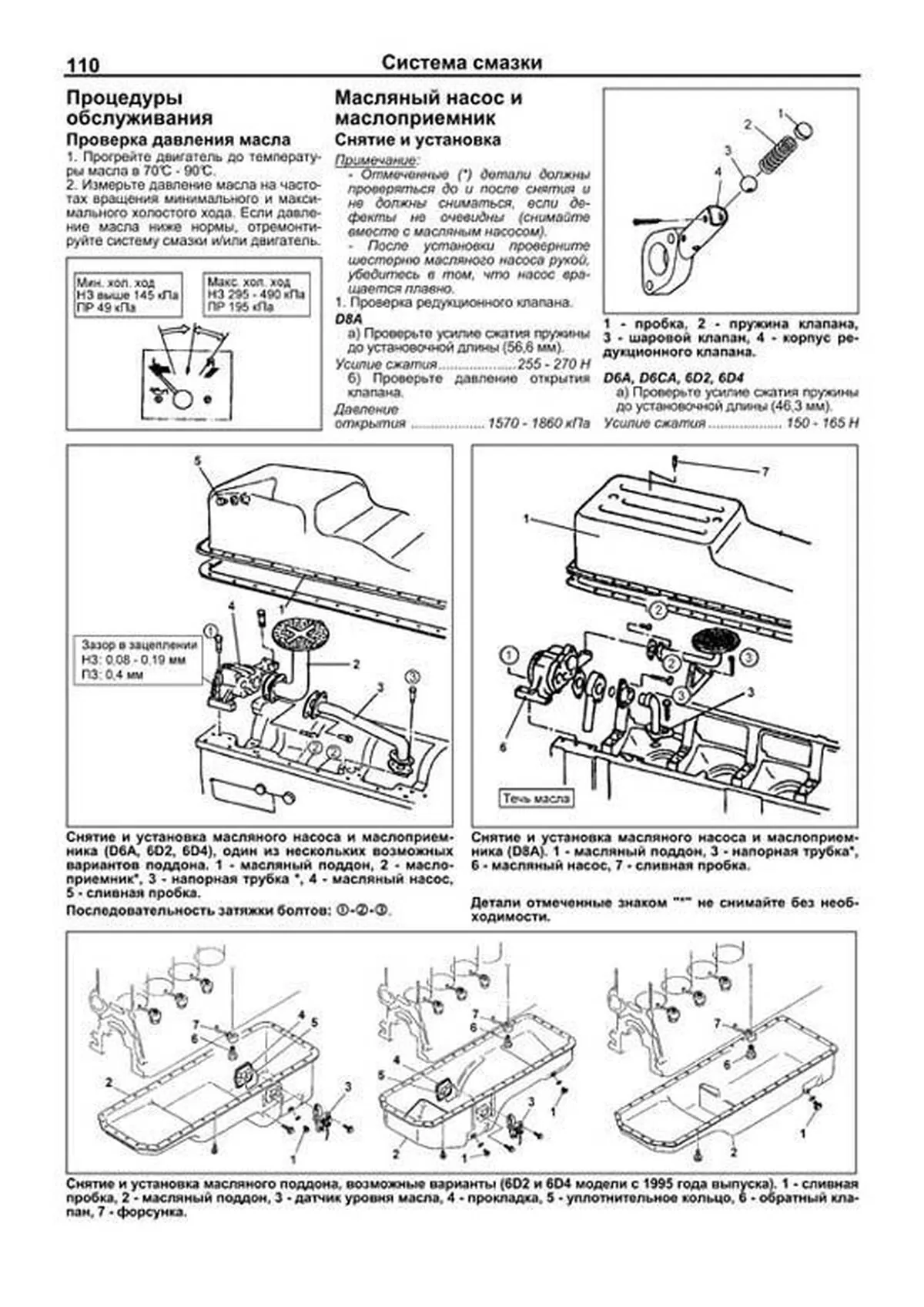

Процедуры обслуживания 110
Проверка давления масла 110
Масляный насос и маслоприемник 110
Снятие и установка 110
Отдельные процедуры разборки и проверки 111
Масляный фильтр и охладитель масла 115
Масляный фильтр 115
Охладитель масла 115
Регулирующий клапан 115
Обратный клапан масляной форсунки 115
Поиск неисправностей 116
Стандарты обслуживания и спецификация 117
Стандарты обслуживания 117
Моменты затяжки резьбовых соединений 117
Спецификация 117

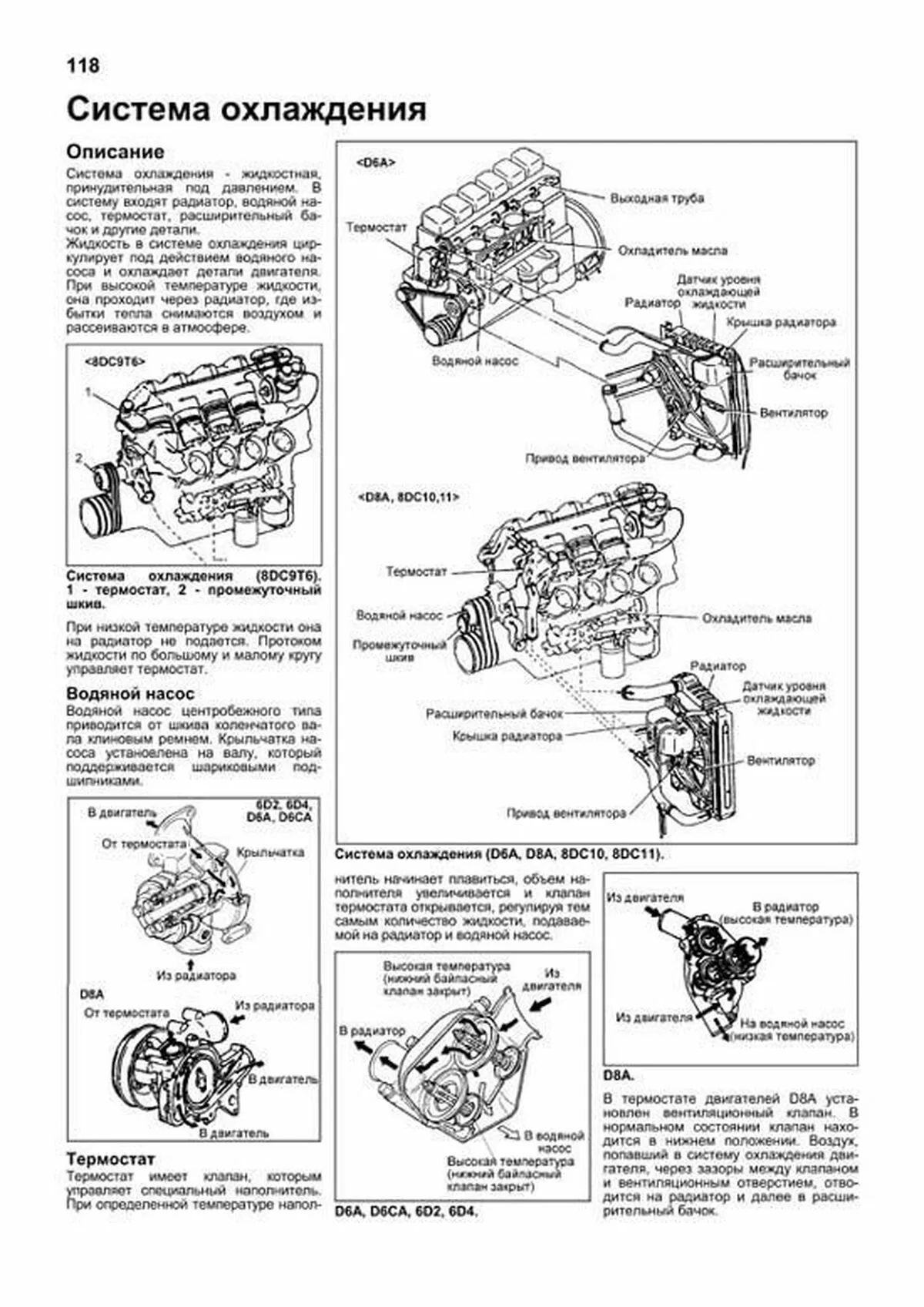

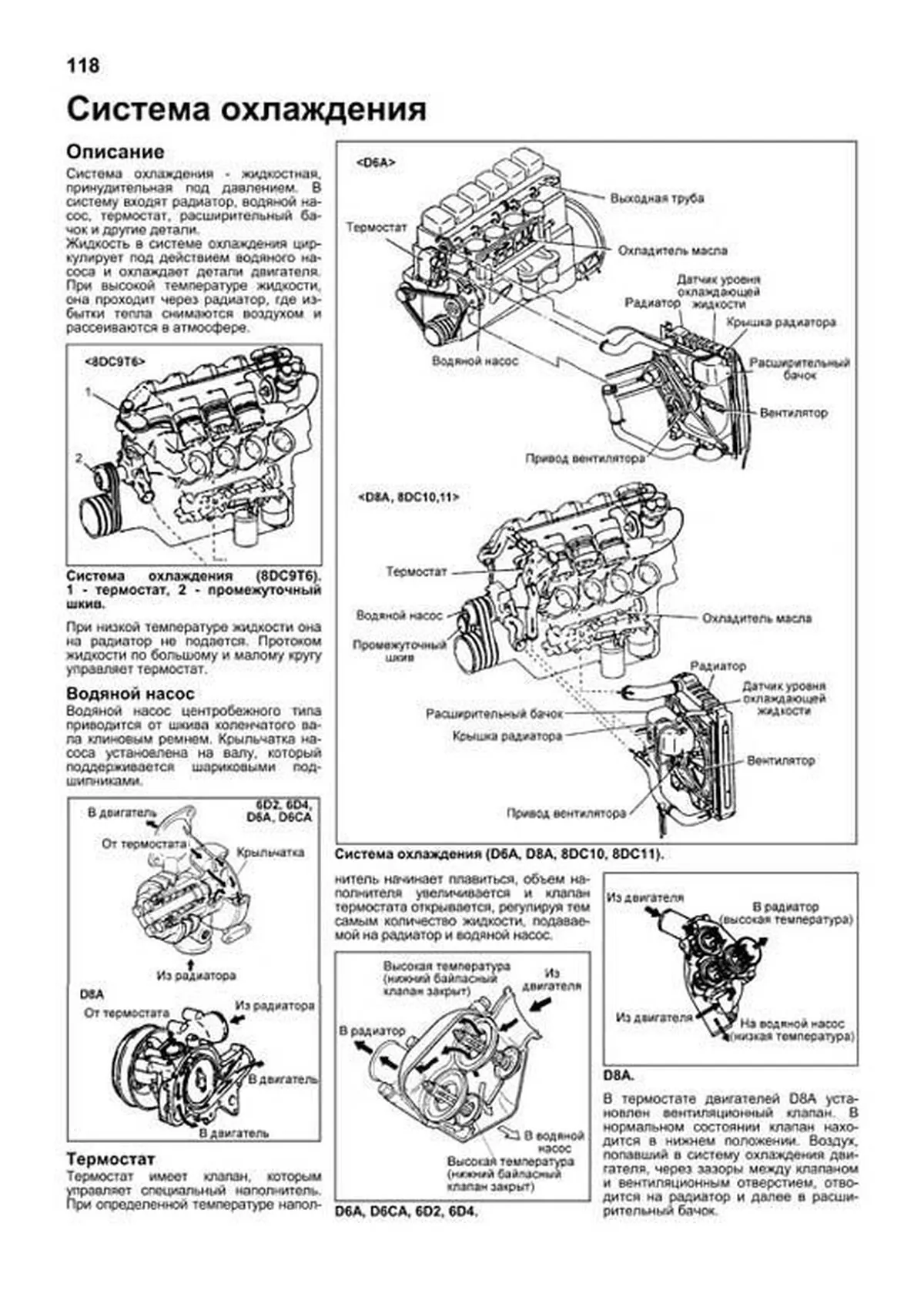

Система охлаждения 118
Описание 118
Водяной насос 118
Термостат 118
Крышка расширительного бачка (радиатора) 119
Вязкостная муфта вентилятора 120
Индикатор температуры охлаждающей жидкости 120
Индикатор уровня охлаждающей жидкости 120
Радиатор 120
Снятие и установка 120
Водяной насос 125
Снятие и установка 125
Разборка и проверка 129
Сборка 131
Привод вентилятора 132
Разборка и проверка 132
Сборка 132
Промежуточный шкив (D8А, 8DC10, 8DC11) 134
Проверки и регулировки на автомобиле 134
Промывка системы охлаждения 134
Охлаждающая жидкость 134
Прокачка системы охлаждения 134
Проверка термостата 134
Проверка вязкостной муфты вентилятора 134
Проверка радиатора 135
Проверка и регулировка натяжения клинового ремня 135
Регулировка перемещением генератора 135
Регулировка перемещением компрессора кондиционера 136
Регулировка перемещением промежуточного шкива водяного насоса 136
Регулировка ремня привода вентилятора 136
Поиск неисправностей 136
Спецификация 137
Стандарты обслуживания 137
Топливная система 138
Описание 138
ТНВД 139
Регулятор подачи топлива RFD 140
Регулятор подачи топлива RSV 142

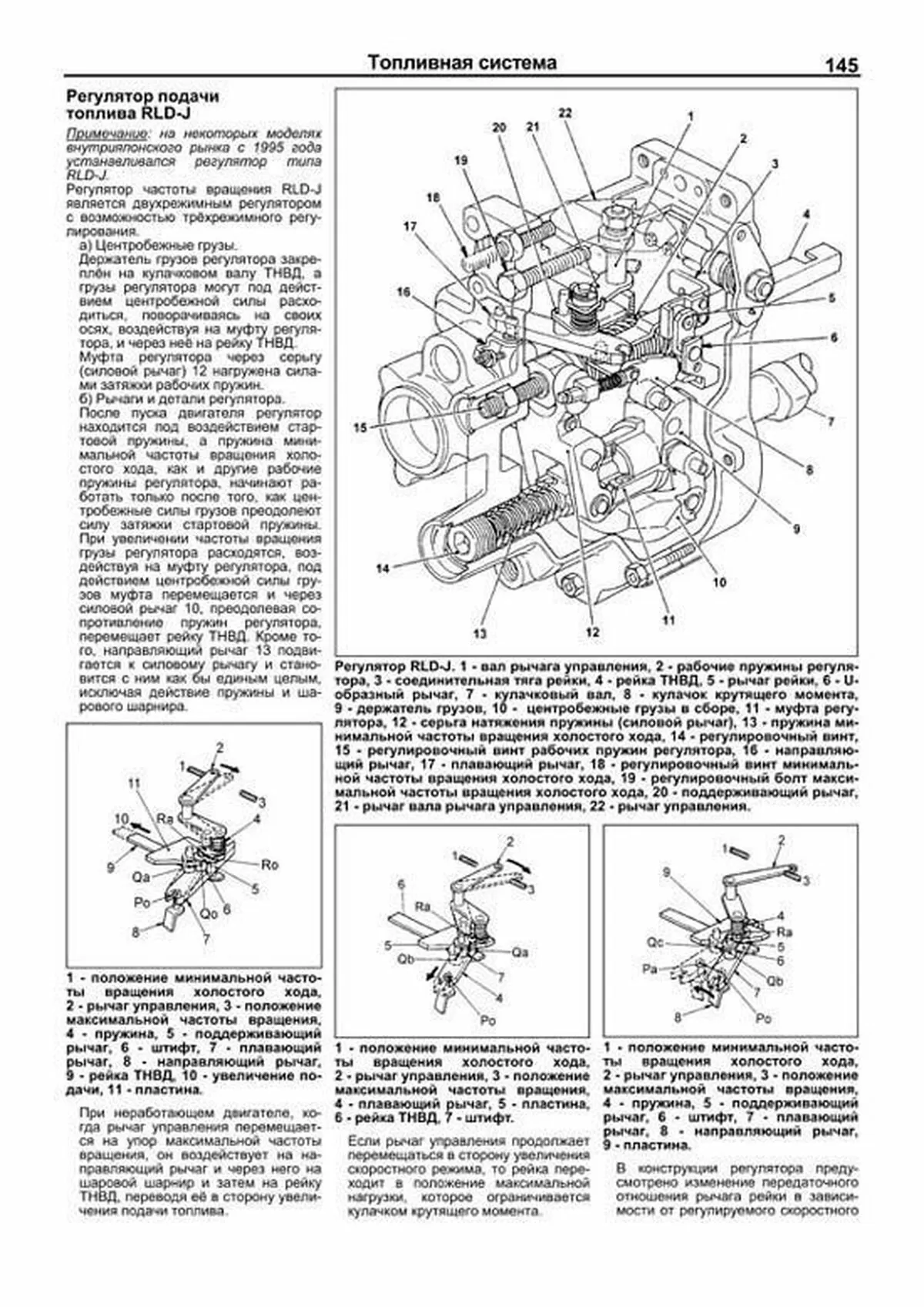

Регулятор подачи топлива RLD-J 145
Регулятор RQ 147
Регулятор подачи топлива RED-III 149
Автоматическая муфта опережения впрыска 149
Топливоподкачивающий насос 151
Муфта привода ТНВД 151
Система управления углом опережения впрыска 152
Топливная форсунка 153
Топливный фильтр 154
Водоотделитель 154
Тросы управления двигателем 154
Проверки и регулировки топливной системы 156
Снятие и установка воздушного компрессора 156
Снятие и установка корпуса привода ТНВД (6D4) 156
Проверка и регулировка установочного угла опережения впрыска 157
Проверка и регулировка минимальной и максимальной частоты вращения холостого хода 158
Прокачка топливной системы (удаление воздуха из системы) 158
Топливный фильтр 159
Снятие, замена и установка 159
Водоотделитель 159
Форсунки 159
Снятие и установка 159
Разборка 160
Проверка и очистка 160
Сборка и регулировка (двухпружинная форсунка, тип 1) 161
Сборка и регулировка (двухпружинная форсунка, тип 2 6D2 и 6D4 модели выпуска с 1995 года) 162
Сборка и регулировка (однопружинная форсунка) 164
Топливоподкачивающий насос 165
Топливный насос высокого давления (тип Р) 165
Снятие 165
Установка 167
Разборка 168
Проверка 170
Сборка 171
Регулировка 173

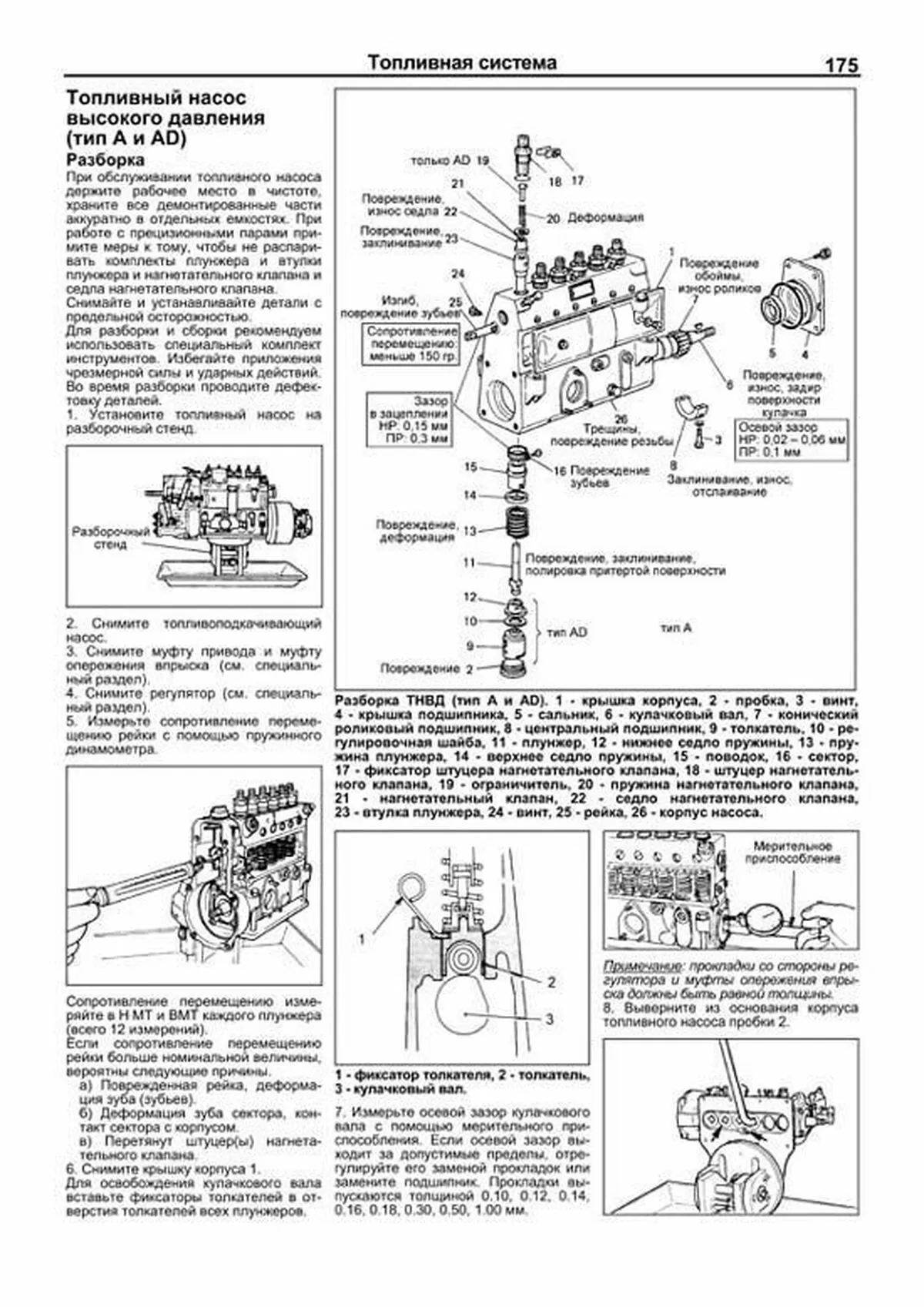

Топливный насос высокого давления (тип A и AD) 175
Разборка 175
Проверка 176
Сборка 177
Регулировка 178
Регулятор частоты вращения (модель RSV) 180
Разборка 180
Проверка 180
Сборка 181
Настройка регулятора 181
Регулятор частоты вращения (модель RFD) 182
Разборка 182
Проверка 183
Сборка 184
Настройка регулятора 184
Система регулирования ТНВД при использовании PTO 190
Регулировка 190
Регулятор частоты вращения (модель RLD-J) 191
Настройка регулятора 191
Регулятор RED-III 194
Проверки на автомобиле 194
Считывание кодов неисправностей 195
Стирание диагностических кодов 195
Муфта опережения впрыска топлива (тип SPG) 197
Разборка и сборка 197
Регулировка 197
Муфта опережения впрыска топлива (тип SA) 197
Разборка 198
Сборка 198
Муфта опережения впрыска топлива (тип SP) 199
Разборка 199
Сборка 200
Топливный бак 200
Снятие и установка 200
Проверка 200
Управление двигателем (двигатели Mitsubishi до 1992 года выпуска и двигатели Hyundai) 201
Разборка и сборка 201
Установка и регулировка тросов 201
Проверка электродвигателя останова 202
Система повышения частоты вращения холостого хода при включении кондиционера (6D2, модели выпуска до 1992 года) 202
Управление двигателем (двигатели 6D2, 6D4 модели выпуска с 1992 года) 202
Разборка и сборка 202
Установка и регулировка тросов 203
Система поддержания скорости 205
Система диагностирования 205
Проверки и регулировки 207
Система управления углом опережения впрыска 209
Проверка компонентов 209
Спецификация 211
Стандарты обслуживания 212
Моменты затяжки резьбовых соединений 212

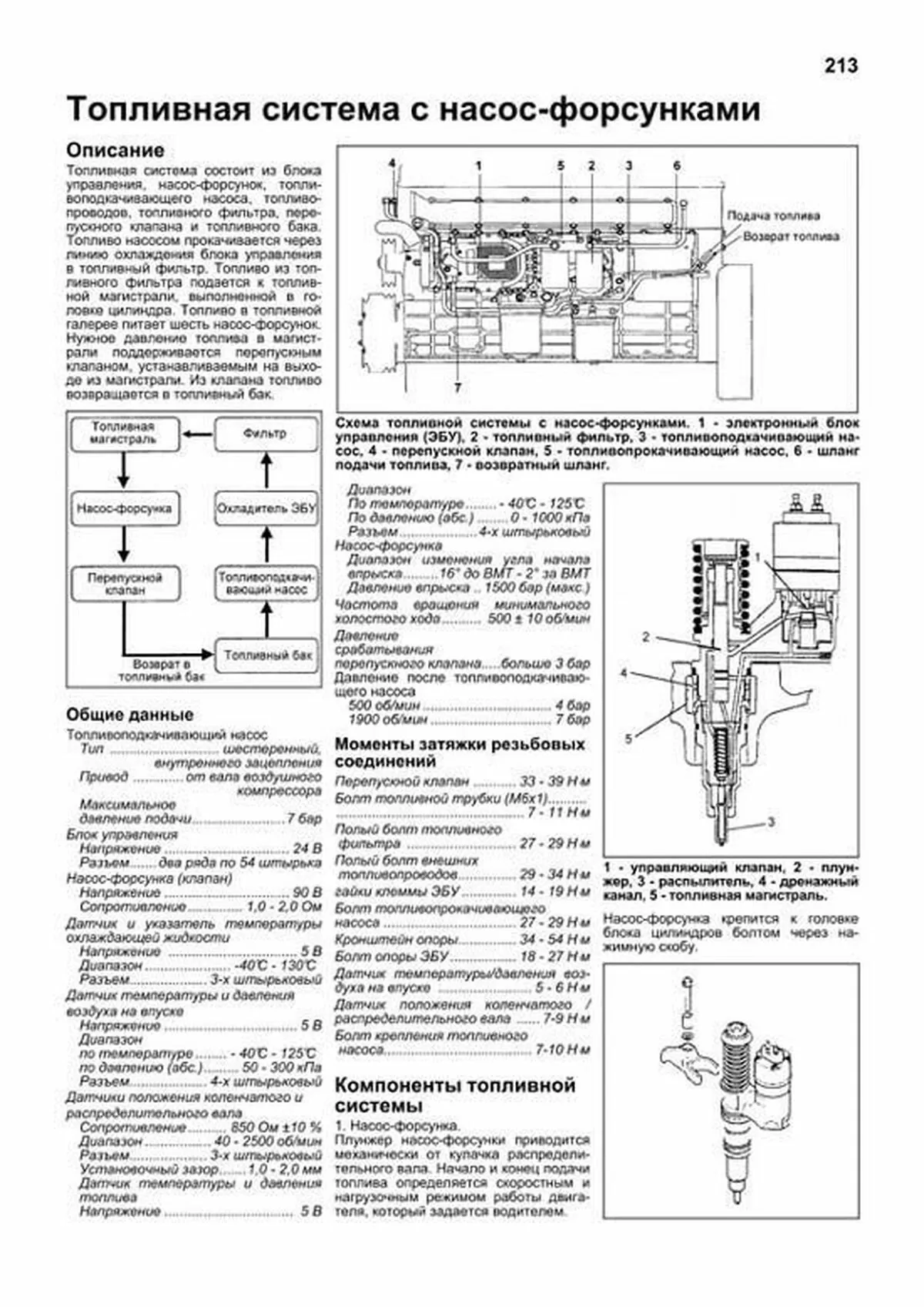

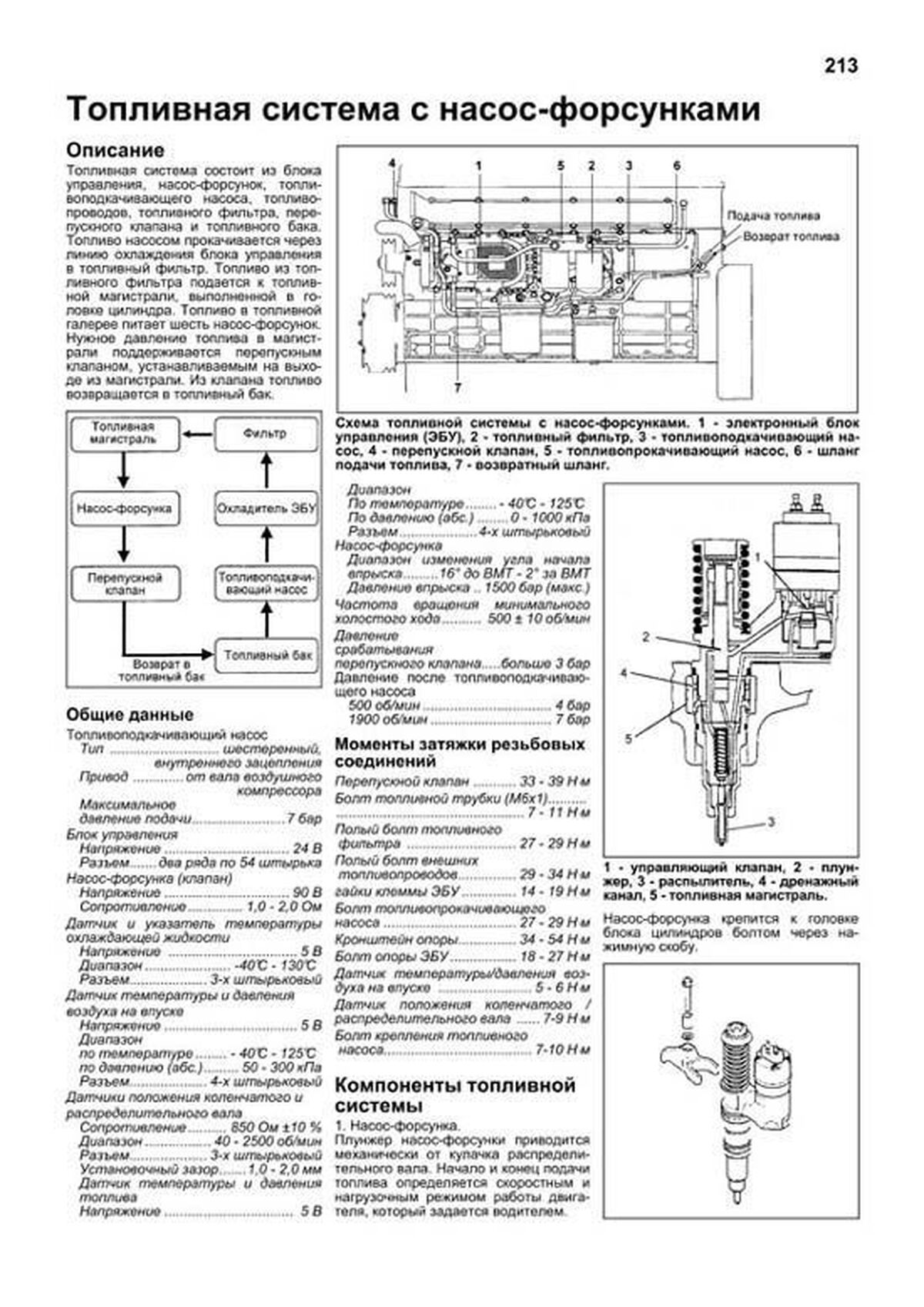

Топливная система с насос-форсунками 213
Оисание 213
Общие данные 213
Моменты затяжки резьбовых соединений 213
Компоненты топливной системы 213
Блок управления и датчики 214
Топливоподкачивающий насос 217
Топливопрокачивающий насос 217
Топливный фильтр 217
Перепускной клапан 217
Самодиагностика и проверки 217
Считывание и стирание кодов 217
Коды неисправностей и состояние индикаторов 217
Проверка компонентов 221
Условия проведения проверки 221
Насос-форсунки 221
Датчик положения коленчатого вала 221
Датчик температуры охлаждающей жидкости 221
Датчик температры/ давления воздуха на впуске 221
Датчик температуры/ давления топлива 222
Ремонт и регулировки 222
Замена насос-форсунки 222
Осушение топливной системы 223
Прокачка топливной системы 223
Замена топливного фильтра 224
Замена топливопрокачивающего насоса 224
Замена топливоподкачивающего насоса 224
Замена перепускного клапана 224
Системы впуска и выпуска 225
Оисание 225
Система впуска 225
Воздушный фильтр 226
Система выпуска 227

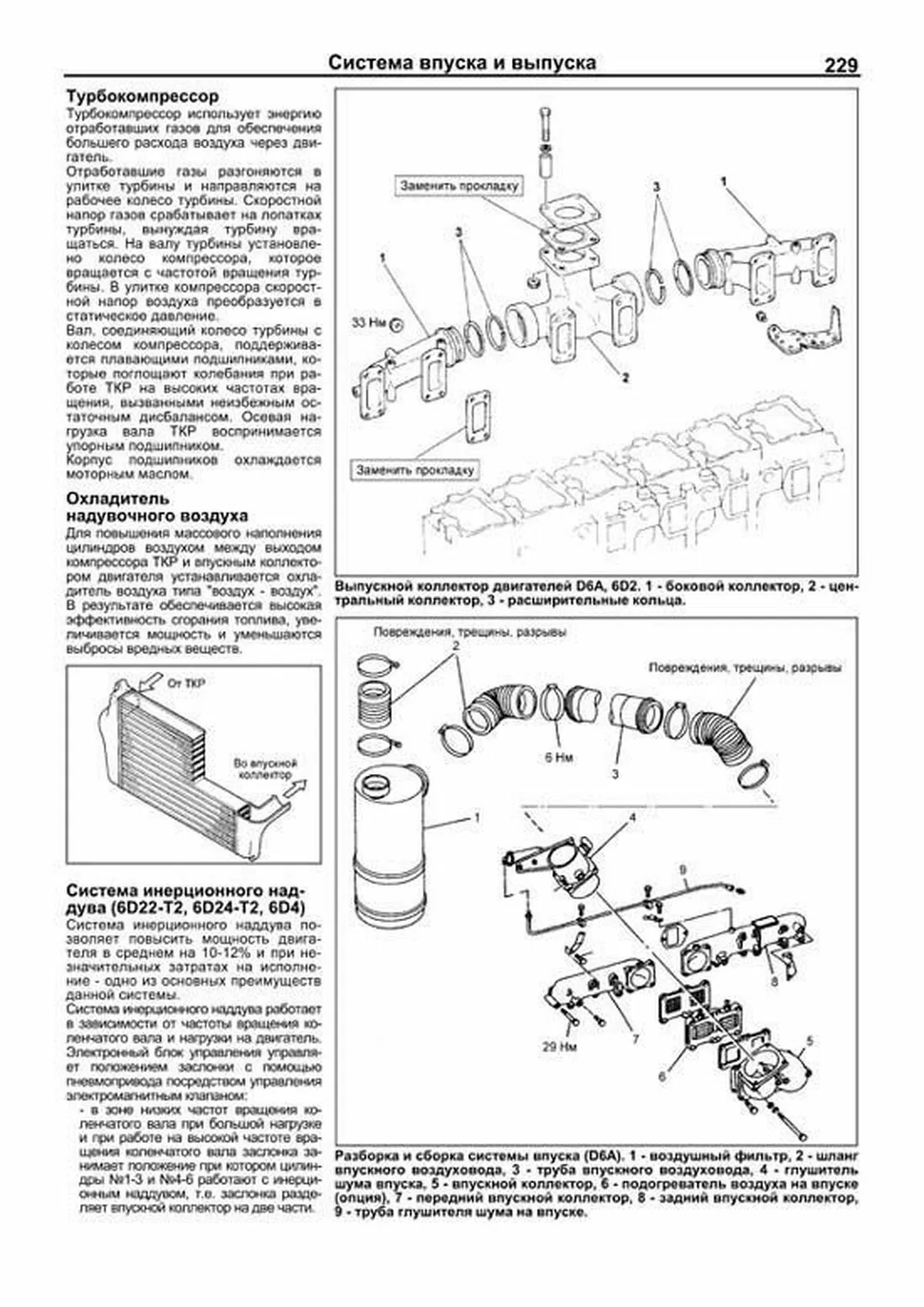

Турбокомпрессор 229
Охладитель надувочного воздуха 229
Система инерционного наддува (6D22-T2, 6D24-T2, 6D4) 229
Система управления турбокомпрессором с изменяемой геометрией лопаток (6D40-T3) 230
Расположение датчиков 232
Система впуска 232
Индикатор загрязненности воздушного фильтра 232
Разборка и сборка 233
Вздушный фильтр (с бумажным элементом) 237
Разборка и сборка 237
Проверка и очистка 237
Система выпуска 238
Разборка и сборка 238
Система инерционного надува 245
Снятие и установка 245
Проверка 245
Система турбонаддува 245
Проверки на автомобиле 245
Трбокомпрессор 246
Снятие и установка 246
Разборка 248
Отдельные процедуры разборки 248
Мойка 249
Отдельные процедуры проверки 249
Сборка 249
Турбокомпрессор с изменяемой геометрией лопаток 251
Особенности разборки, проверки и сборки 251
Считывание и удаление кодов неисправностей 254
Удаление кодов неисправностей 255
Стандарты обслуживания 258
Моменты затяжки резьбовых соединений 258
Электрооборудование 259
Оисание 259
Контроллер MUTIC (опция) 259
Стартер 259

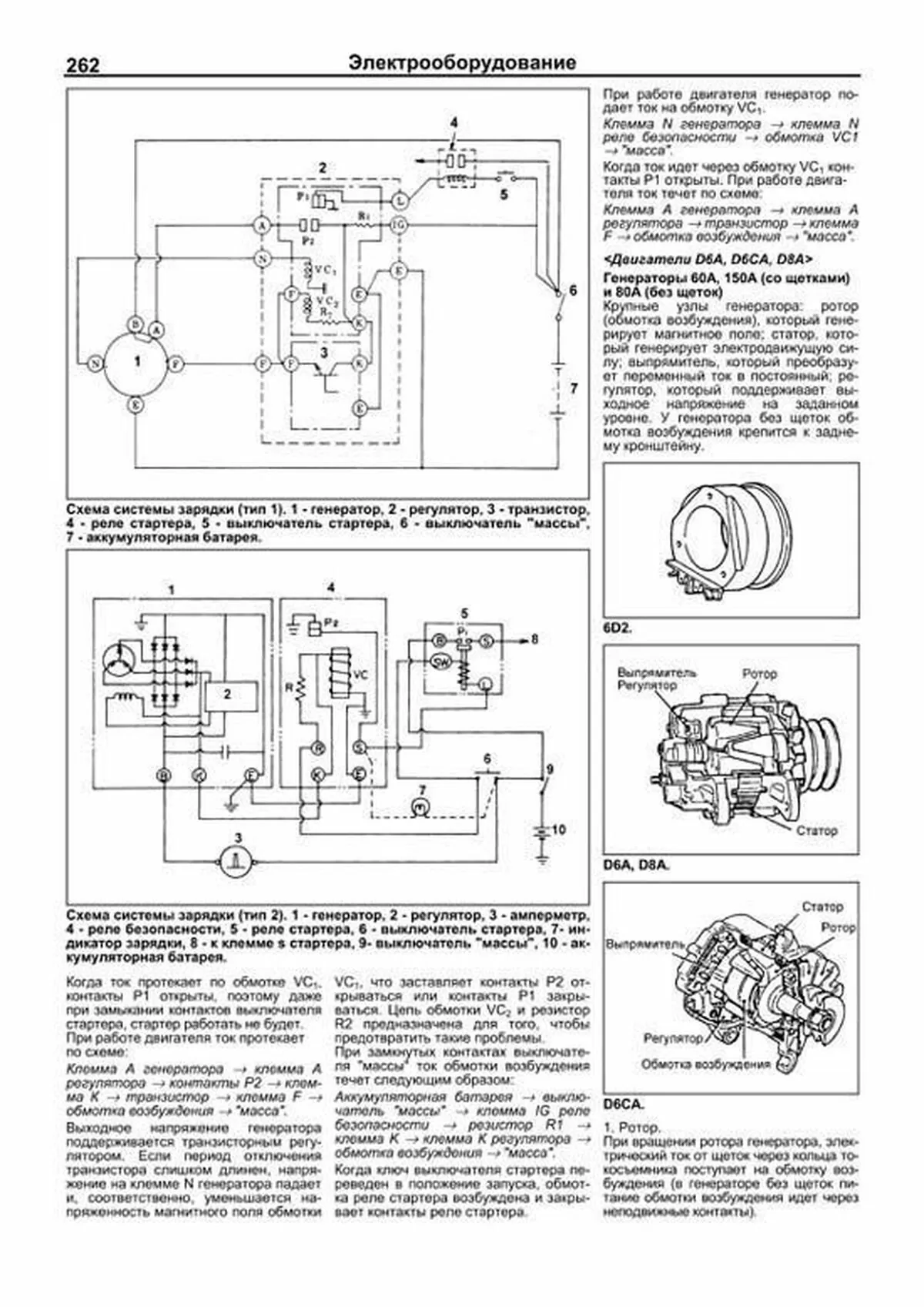

Генератор 260
Система подогрева воздуха на впуске 263
Процедуры обслуживания 265
Стартер 265
Снятие и установка 265
Разборка 265
Отдельные операции разборки 267
Отдельные процедуры проверки 267
Отдельные операции сборки 269
Проверка и регулировка после сборки 270
Реле стартера 270
Генератор 60 А 271
Разборка 271
Генератор 80 А 271
Разборка 271
Генератор 150 А 272
Разборка 272
Отдельные процедуры разборки 272
Процедуры проверки 273
Сборка 274

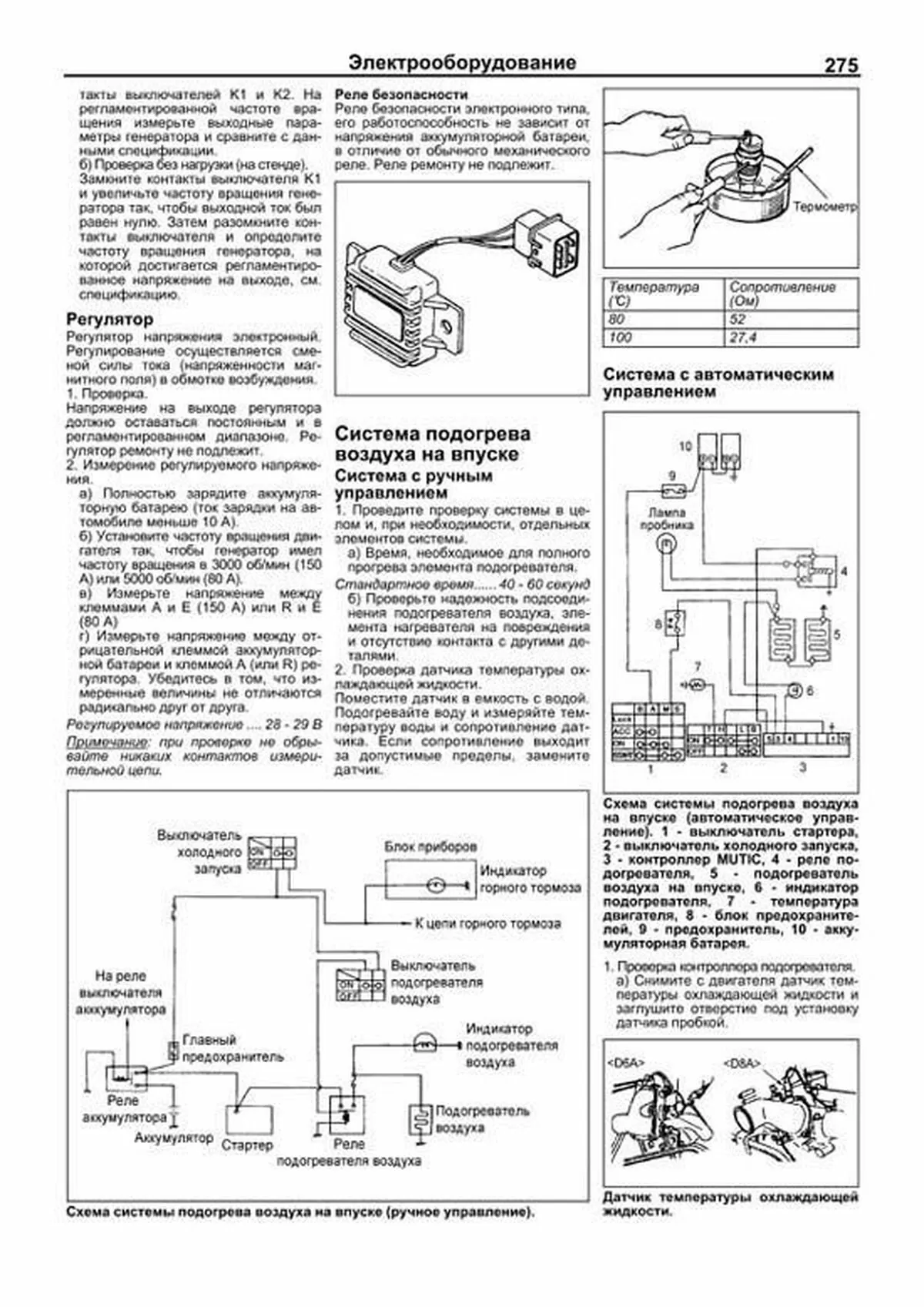

Регулятор 275
Система подогрева воздуха на впуске 275
Система с ручным управлением 275
Система с автоматическим управлением 275
Проверка подогревателя воздуха на впуске 276
Проверка реле нагревателя 276
Стартеры и генераторы индустриальных двигателей Mitsubishi 6D2 277
Стартер М3Т95071 277
Стартер М5Т50276 278
Генераторы (А2Т70774, А2Т70777, А4Т57474) 280
Поиск неисправностей 281
Спецификация 281
Стандарты обслуживания 282
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Двигатель механическая часть ":
Отдельные операции разборки Двигатели D6CA 1 Снимите клапанную крышку, отсоедините провода от клапанов насосфорсунок Двигатели D6A, 6D2, 6D4, D8A 1 Там, где штанга подняла коромысло (клапан открыт), перед удалением болтов крепления отверните регулировочные винты коромысла Двигатели D6A, 6D2 Двигатели 6D4 1 штанга толкателя, 2 регулировочный винт, 3 коромысло Двигатели D8A Все двигатели 2 Снятие оси коромысел Стойка (стойки) оси коромысел установлена по направляющему штифту Снимите стойку движением прямо вверх Двигатель D6A, 6D2 Двигатели 6D4 1 штифт, 2 стойка оси коромысел, 3 штифт Примечание: На двигателях D6CA узел оси коромысел довольно тяжелый, при снятии оси коромысел используйте тельфер На двигателях D8А ось коромысел крепится болтами крепления головки блока цилиндров При установке оси коромысел протяните все болты крепления головки блока 3 (6D4) Снимите мостик клапанов с направляющих Примечание: штифты установлены со стороны выпускных клапанов Не потеряйте их во время проведения работ 4 (6D4) Отверните болт и снимите вверх кронштейн системы Powertardo 5 Снятие головки цилиндра Двигатели D6CA а) Снимите крышки подшипников распределительного вала, удалите распределительный вал Примечание: при очевидном повреждении распределительного вала перед снятием вала снимите шестерню привода вала При установленном вале отвернуть болт крепления шестерни много легче б) Снимите насос-форсунки в) Снимите паразитную шестерню № 4 Пример текста из раздела " Двигатель механическая часть ":
3 (6D2, модели выпуска до 1995 года) Проверка выключателя горного тормоза (выключатель на панели приборов) Проверьте проводимость между выводами выключателя горного тормоза При необходимости замените выключатель Выключатель в положении "ON": Сопротивление между выводами: 3 ? 4 есть 1 ? 2 есть Выключатель в положении "OFF": Сопротивление между выводами: 1 ? 2 есть 4 (6D4, модели выпуска c 1995 года) Проверка выключателя горного тормоза Проверьте проводимость между выводами выключателя горного тормоза При необходимости замените выключатель Положение Проводимость Горный тормоз в "ON" Есть "OFF" Нет 5 Проверьте диодный узел Проверьте проводимость между выводами диодного узла При необходимости замените диодный узел Модели выпуска с 1995 года Вывод Подсоединение пробника тестера Проводимость А + В Нет А В + Есть Модели выпуска до 1995 года Вывод Подсоединение пробника тестера Проводимость А + В Есть А В + Нет Масляный насос (6D2) Последовательность разборки масляного насоса системы Powertardo 1 шестерня, 2 крышка, 3 прокладка, 4 пробка, 5 винт, 6 вал, 7 проставка, 8 шестерня, 9 крышка редукционного клапана, 10 редукционный клапан, 11 масляный насос, 12 уплотнительное кольцо, 13 кольцевое уплотнение Отдельные операции разборки и проверки (6D2) 1 Снимите крышку с редукционного клапана 2 Снимите стопорную гайку и с помощью специального инструмента снимите редукционный клапан 3 Проверьте кольцевое уплотнение крышки редукционного клапана и уплотнительное кольцо редукционного клапана Замените в случае необходимости а) Во избежания повреждения при установке кольцевого уплотнения, установите защитную ленту на корпус клапана, как показано на рисунке б) Перед установкой нанесите немного чистого моторного масла на кольцевое уплотнение Внимание: не допускается закручивание кольцевого уплотнения 4 Проверьте зазор исполнительного поршня Измерьте нутрометром диаметр отверстия в стойке оси коромысел и диаметр исполнительного поршня Вычислите зазор Если зазор больше допустимого замените поршень и/или стойку Номинальный зазор 0,01-0,03 мм Предельный зазор 0,05 мм Базовый диаметр 14,5 мм Управляющий клапан Разборка клапана, осуществляется в последовательности нумерации указанной на рисунке Сборка осуществляется в обратной последовательности Проверка механизма системы Powertardo (6D4) Проверка на автомобиле 1 Проверьте следующие элементы перед снятием механизма Powertardo а) Проверьте сопротивление электромагнитного клапана при различной температуре моторного масла, при необходимости замените клапан Сопротивление: 20 ?С34,9 38,7 Ом 80-100 ?С43,3-51,3 Ом При необходимости замените клапан Пример текста из раздела " Система смазки ":
Масляный фильтр и охладитель масла Снятие и установка Снятие и установка масляного фильтра и охладителя масла (D6CA, D8A) 1 масляная трубка, 2 обходной масляный фильтр, 3 охладитель масла и масляный фильтр Примечание: Не наносите смазки на нефтяной основе на уплотнительные кольца на входе и выходе охладителя масла двигателя D8A После установки запустите двигатель и убедитесь в отсутствии утечек жидкостей Масляный фильтр 1 Разборка и сборка Примечание: заменяйте фильтрующие элементы масляного фильтра (обходного и полнопоточного) при замене моторного масла Охладитель масла 1 Разборка и сборка осуществляется в последовательности приведенной на рисунке 2 Мойка Осмотрите теплообменник и масляные каналы охладителя масла При наличии углеродных отложений промойте детали в специальном растворителе Шлам удаляйте раствором стирального порошка в горячей воде 3 Проверка герметичности Проверьте герметичность теплообменника с помощью сжатого воздуха Примечание: давление воздуха при проверке не должно быть выше 1470 кПа При наличии трещин или других повреждений замените теплообменник Регулирующий клапан 1 Проверьте усилие, необходимое до сжатия пружины клапана до длины 48,3 мм Усилие сжатия 76 80 Н 2 Проверьте величину давления открытия клапана Давление открытия 360 420 кПа Обратный клапан масляной форсунки Проверьте давление открытия клапана Давление открытия 265 325 кПа 1 обратный клапан, 2 корпус форсунки охлаждения поршня Разборка и сборка охладителя масла (D6A, 6D2, 6D4) 1 теплообменник охладителя, 2 перепускной клапан, 3 крышка охладителя масла Разборка и сборка масляного фильтра 1 сливная пробка, 2 центральный болт, 3 шайба, 4 корпус фильтра, 5 держатель пружины, 6 фильтрующий элемент, 7 база масляного фильтра, 8 предохранительный клапан Пример текста из раздела " Топливная система ":
Грузы регулятора закреплены на втулке кулачкового вала топливного насоса При вращении вала под действием центробежной силы грузы поворачиваются на оси, нажимая роликами, установленными на плече груза на толкатель, перемещая тем самым толкатель в осевом направлении Толкатель установлен в блок управления на упорном подшипнике, блок управления в целом перемещается только в осевом направлении 1 толкатель, 2 втулка кулачкового вала, 3 направляющий рычаг, 4 упорный подшипник, 5 корпус регулятора, 6 блок управления 7 груз, 8 ось груза, 9 ролик Блок управления шарнирно соединен с направляющим рычагом, подвешенным на валу поддерживающего рычага Направляющий рычаг предотвращает вращение блока управления Рычаг регулятора своим нижним опорным шарниром установлен посередине направляющего рычага, тогда как вершина рычага соединена через скобу с рейкой Пружина стартовой подачи, закрепленная на верхнем конце рычага регулятора, всегда вытягивает рейку в направлении увеличения подачи топлива Вал поворотного рычага установлен во втулках в крышке регулятора, его центральная часть расположена эксцентрично относительно положения места крепления управляющей пружины, закрепленной на натяжном рычаге Вторым концом пружина регулятора крепится на поворотном рычаге Когда пружина регулятора растягивается, нижний конец натяжного рычага касается ограничителя предельной нагрузки Когда угловое положение регулировочного рычага изменяется, также изменяется угловое положение поворотного рычага, что ведет к изменению растяжения пружины регулятора Это происходит из-за того, что центр вращения поворотного рычага и опора установки пружины регулятора на натяжном рычаге установлены эксцентрично, как это упоминалось выше На поворотном рычаге также установлен регулировочный винт Регулировочный винт изменяет начальное растяжение пружины регулятора Напротив нижней части натяжного рычага установлена пружина обратного корректора Регулировка предварительного натяжения пружины корректора проводится регулировочными шайбами 1 пружина стартовой подачи, 2 рейка, 3 серьга, 4 рычаг регулятора, 5 опорный рычаг, 6 пружина, 7 вал регулятора, 8 палец, 9 возвратная пружина, 10 рычаг останова Дополнительная пружина холостого хода регулируется винтом, установленным в середине корпуса регулятора При работе двигателя на холостом ходу пружина всегда находится в контакте с натяжным рычагом, поддерживая постоянную частоту вращения холостого хода Рычаг останова, закрепленный через опорный рычаг к нижнему концу рычага регулятора, возвращает рейку к положению отключения подачи топлива независимо от положения регулировочного рычага 2 Запуск двигателя Когда регулировочный рычаг перемещен в положение запуска (до касания ограничителя предельной нагрузки), поворотный рычаг, который движется вместе с регулировочным рычагом, натягивает пружину регулятора и перемещает натяжной рычаг до касания последним ограничителя предельной нагрузки В это время грузы регулятора стационарны, поэтому слабая пружина стартовой подачи перемещает управляющий рычаг в направлении максимальной подачи топлива 1 регулировочный рычаг, 2 пружина стартовой подачи, 3 рычаг регулятора, 4 рейка, 5 пружина регулятора, 6 поворотный рычаг, 7 втулка регулятора, 8 груз, 9 толкатель, 10 ограничитель предельной нагрузки, 11 направляющий рычаг, 12 натяжной рычаг Регулятор RVS 1 направляющий рычаг, 2 вал поддерживающего рычага, 3 корпус регулятора, 4 натяжной рычаг, 5 рейка, 6 регулировочный рычаг, 7 поворотный рычаг, 8 пружина стартовой подачи, 9 серьга, 10 пружина холостого хода, 11 кулачковый вал, 12 пружина регулятора, , 13 груз, 14 рычаг останова, 15 обратный корректор, 16 ограничитель предельной нагрузки, 17 управляющий рычаг
