Книга: SUZUKI SX4 / FIAT SEDICI бензин с 2006 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Легион-Aвтодата
-23%
Книга: SUZUKI SX4 / FIAT SEDICI (б) с 2006 г.в., рем., экспл., то | Легион-Aвтодата
Книга: SUZUKI SX4 / FIAT SEDICI (б) с 2006 г.в., рем., экспл., то | Легион-Aвтодата
Книга: SUZUKI SX4 / FIAT SEDICI (б) с 2006 г.в., рем., экспл., то | Легион-Aвтодата
Книга: SUZUKI SX4 / FIAT SEDICI (б) с 2006 г.в., рем., экспл., то | Легион-Aвтодата
Книга: SUZUKI SX4 / FIAT SEDICI (б) с 2006 г.в., рем., экспл., то | Легион-Aвтодата
Книга: SUZUKI SX4 / FIAT SEDICI (б) с 2006 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
703023
ISBN
978-588850-428-4
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
360
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1,6
Что получится, если итальянские и японские автомобильные производители объединят свои усилия? Разумеется, результат окажется выше всех похвал, ничего более надежного и современного, чем этот стильный кроссовер и придумать трудно! Это неудивительно, ведь в такой машине самым удачным образом сочетаются многолетние традиции японского качества, восточное стремление к совершенству и европейский стиль, помноженные на достижения последних лет в области машиностроения. На такой машине приятно ездить по любым дорогам и можно быть уверенным, что этот красавец ни за что не подведет своего владельца. Правда, для этого водитель должен уделять своей машине некоторое внимание, например, пользоваться техникой в соответствии с правилами, установленными производителем, а также осуществлять по графику все профилактические процедуры, а в случае необходимости ремонта – заниматься им по всем правилам. Предлагаемое здесь руководство по ремонту SUZUKI SX4 / FIAT SEDICI поможет неравнодушному автолюбителю полностью освоиться за рулем, не допускать ошибок, опасных дорогостоящей починкой, а также выполнять все обязанности автовладельца быстро и без денежных затрат. В этом мануале под одной обложкой собрана вся информация по эксплуатации, техническому обслуживанию, диагностике и ремонту этих автомобилей, выпускаемых с 2006 года и оснащенных бензиновыми двигателями M16A рабочим объемом 1,6 литра. Безусловно, такая книга принесет большую пользу и работнику автосервиса, которому не придется ломать голову даже над самыми заковыристыми случаями поломок.

Данное пособие выпушено интерактивным издательством «Легион-Aвтодата», в котором трудятся исключительно профессиональные автомеханики и разработчики автомобильных программных продуктов. Поэтому в этой книге нет места ни одному непроверенному факту или неточному рисунку. Все сведения, приведенные в пособии, отличаются логичной подачей, высоким уровнем информативности и актуальностью для любого пользователя, будь то новичок или специалист. Кроме того, руководство по ремонту Сузуки SX4 / Фиат Седичи снабжено большим количеством профессиональных рисунков, схем и чертежей, которые дают полное представление по любой теме, изложенной в основном тексте книги. В мануале содержатся данные как по теоретической подготовке водителя, необходимые каждому, кто получил права, так и более специальная прикладная информация. Удобнее всего изучать книгу последовательно, но найти нужную тему тоже очень просто. Итак, в первой половине мануала Вы найдете сведения по технике безопасности при осуществлении различных работ с машиной. Есть и подробный обзор устройства Фиат и Сузуки, снабженный рисунками и сведениями обо всех агрегатах, узлах и системах машины, включая их функционал, составные части (если имеются), технические характеристики, местоположение, приемы управления. Немаловажной окажется и подробная инструкция по эксплуатации SUZUKI SX4 / FIAT SEDICI, в которой заинтересованный читатель найдет большинство ответов на насущные вопросы, связанные с правильным использованием любимого авто и предостерегающие от допущения ошибок. В отдельном разделе мануала подробно представлены все профилактические процедуры в рамках технического обслуживания, которые регулярно необходимы технике во избежание непредвиденных поломок и поддержания машины в рабочем состоянии в течение максимально длительного времени. Для мастеров и опытных водителей, которые знают, как регулировать и чинить электрооборудование автомобиля, в пособии даны все электросхемы SUZUKI SX4 / FIAT SEDICI с подробными комментариями.

Не каждый водитель стремится по каждому поводу обращаться в автосервис, но при самостоятельной диагностике и ремонте необходимо быть уверенным в своих действиях, чтобы как можно быстрее и экономнее решить возникшую проблему и без приключений продолжить свой путь. В данном руководстве собраны практические рекомендации и поэтапные описания работ по установлению причины и особенностей возникшей неисправности и последующему грамотному ремонту с применением стандартных инструментов. Таким образом, автомобилист или мастер, заглянув в эту книгу, сможет не только починить, но правильно и безопасно собрать-разобрать, смазать, заменить, настроить все элементы Фиат и Сузуки, начиная от двигателя, тормозной системы, рулевого управления и заканчивая кузовом, колесами и шинами, фарами.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

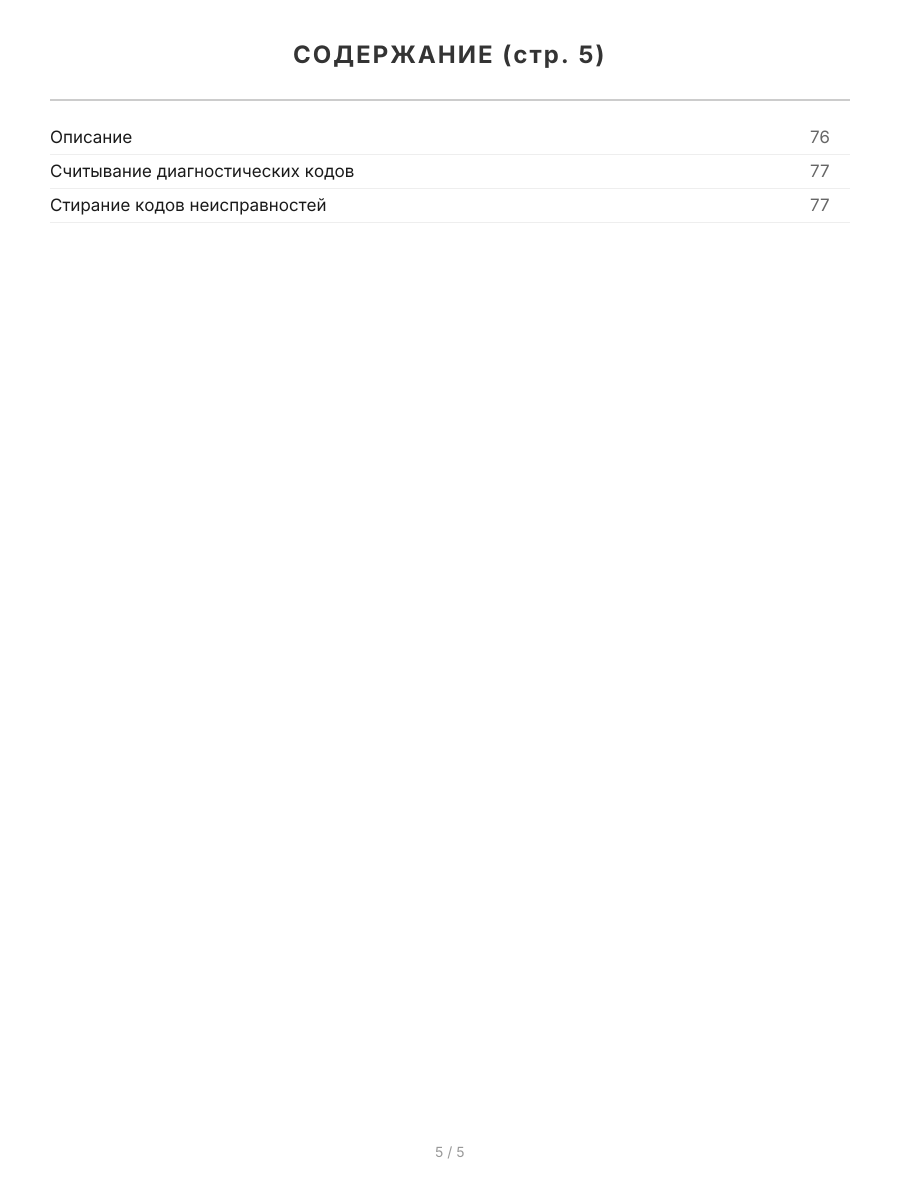

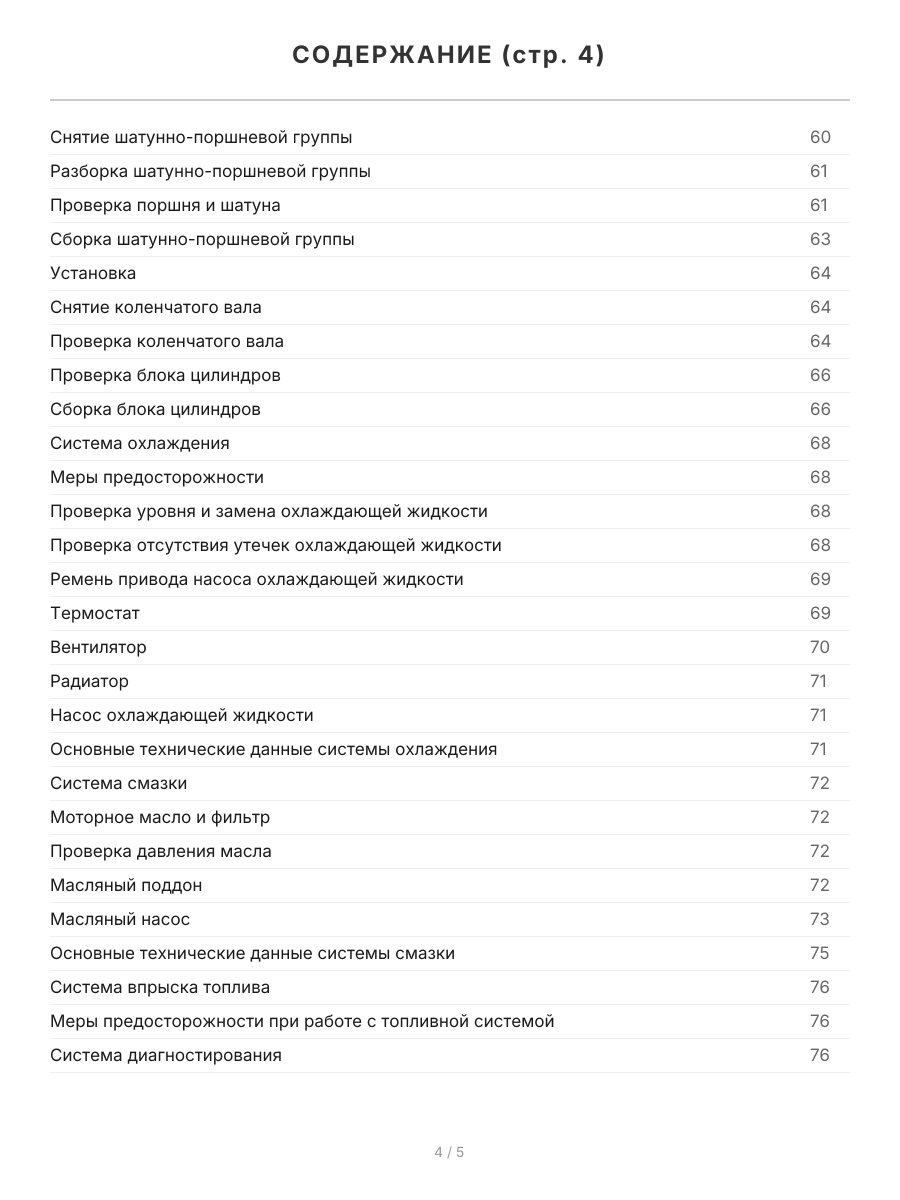

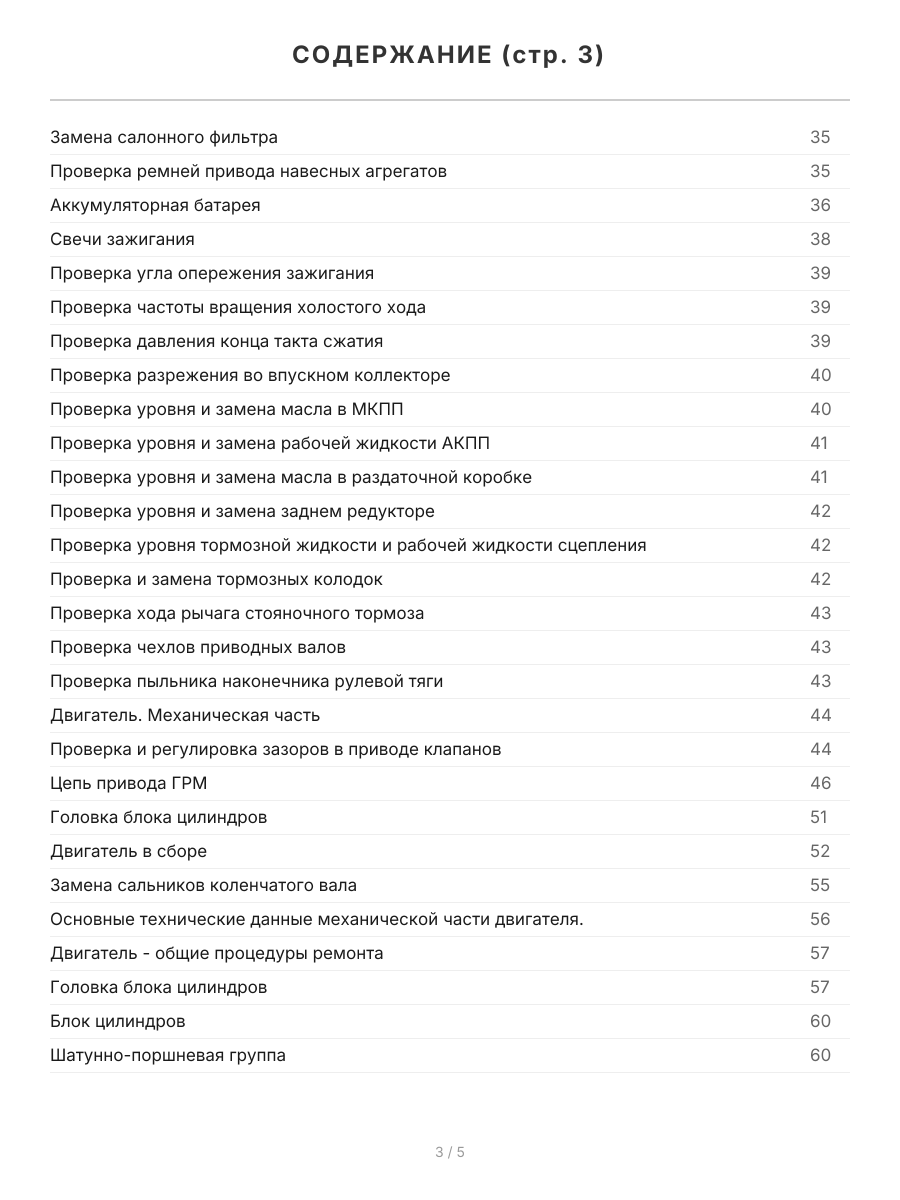

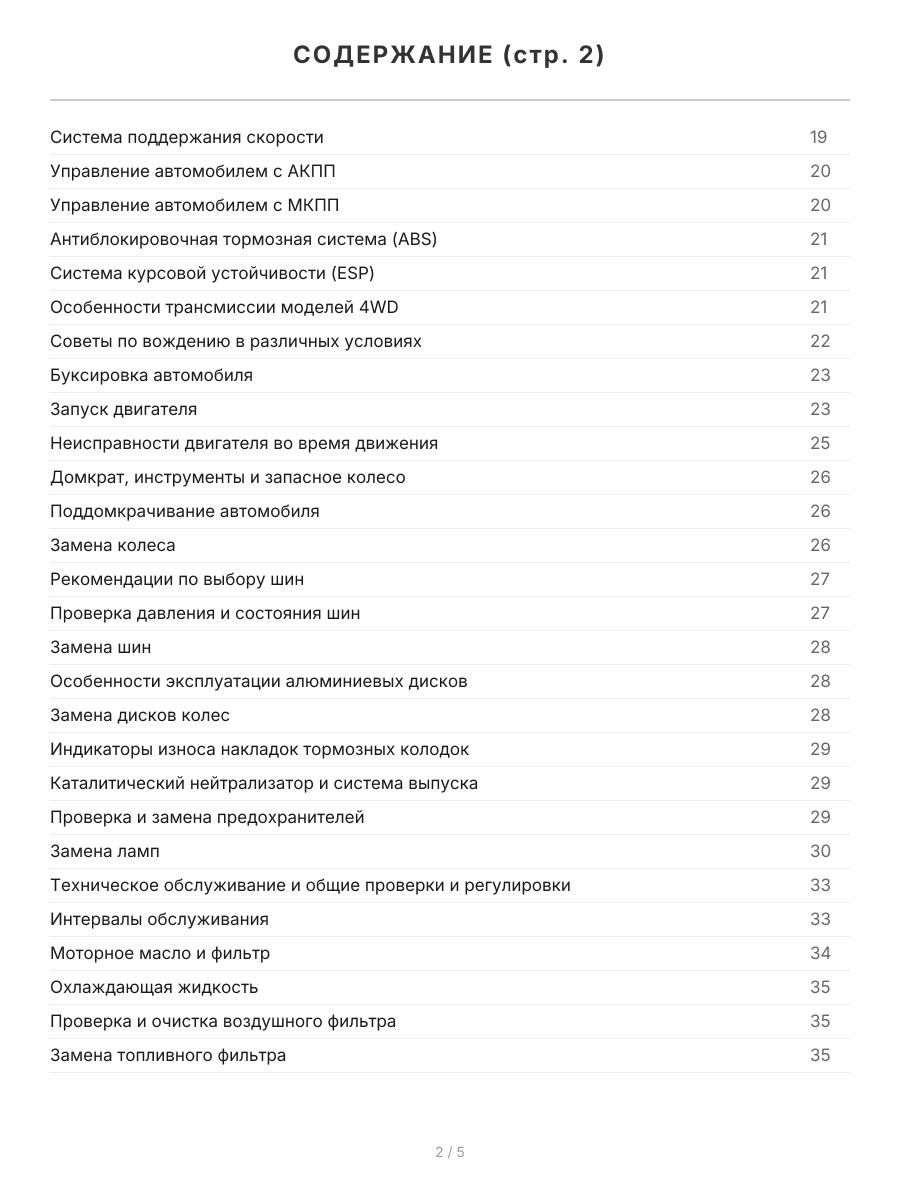

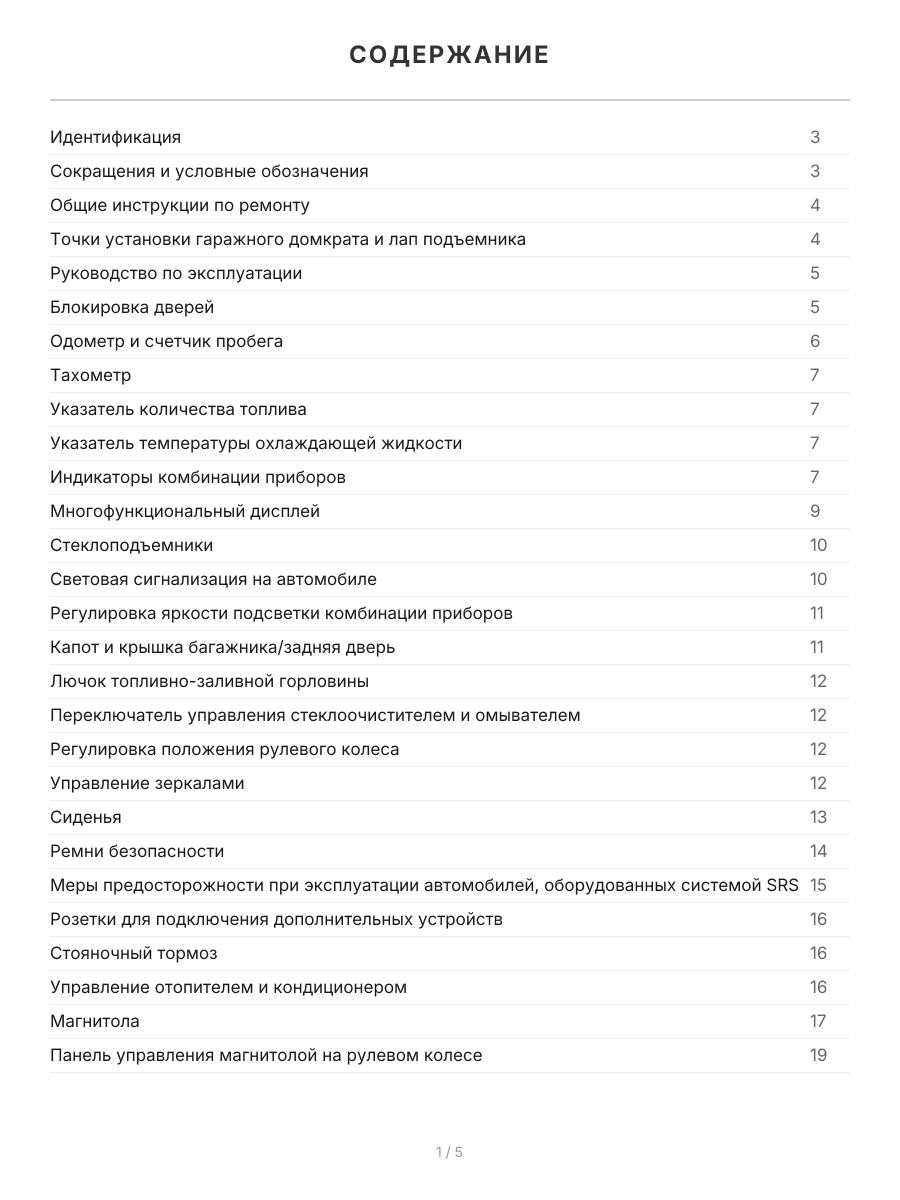

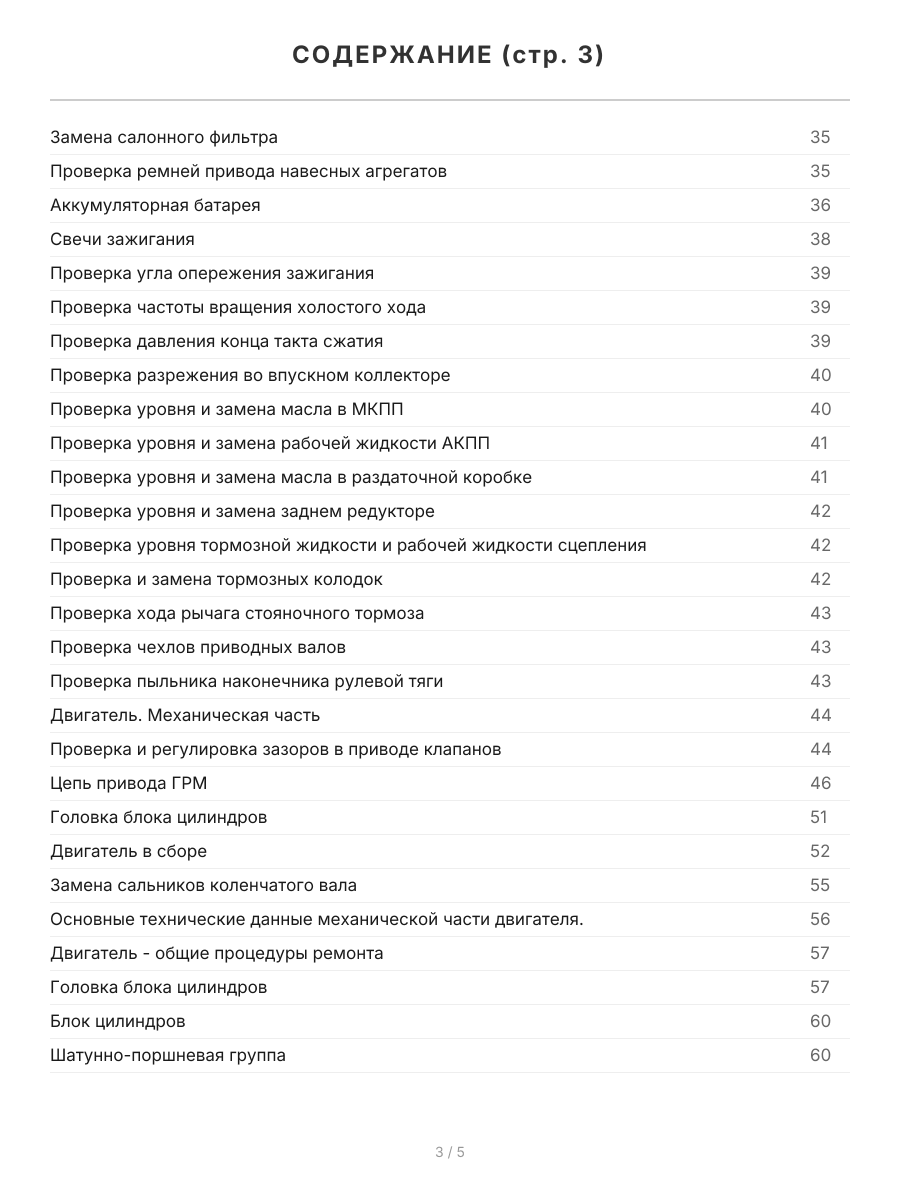

Что внутри?
Скрыть оглавление
Идентификация 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 4
Руководство по эксплуатации 5
Блокировка дверей 5
Одометр и счетчик пробега 6

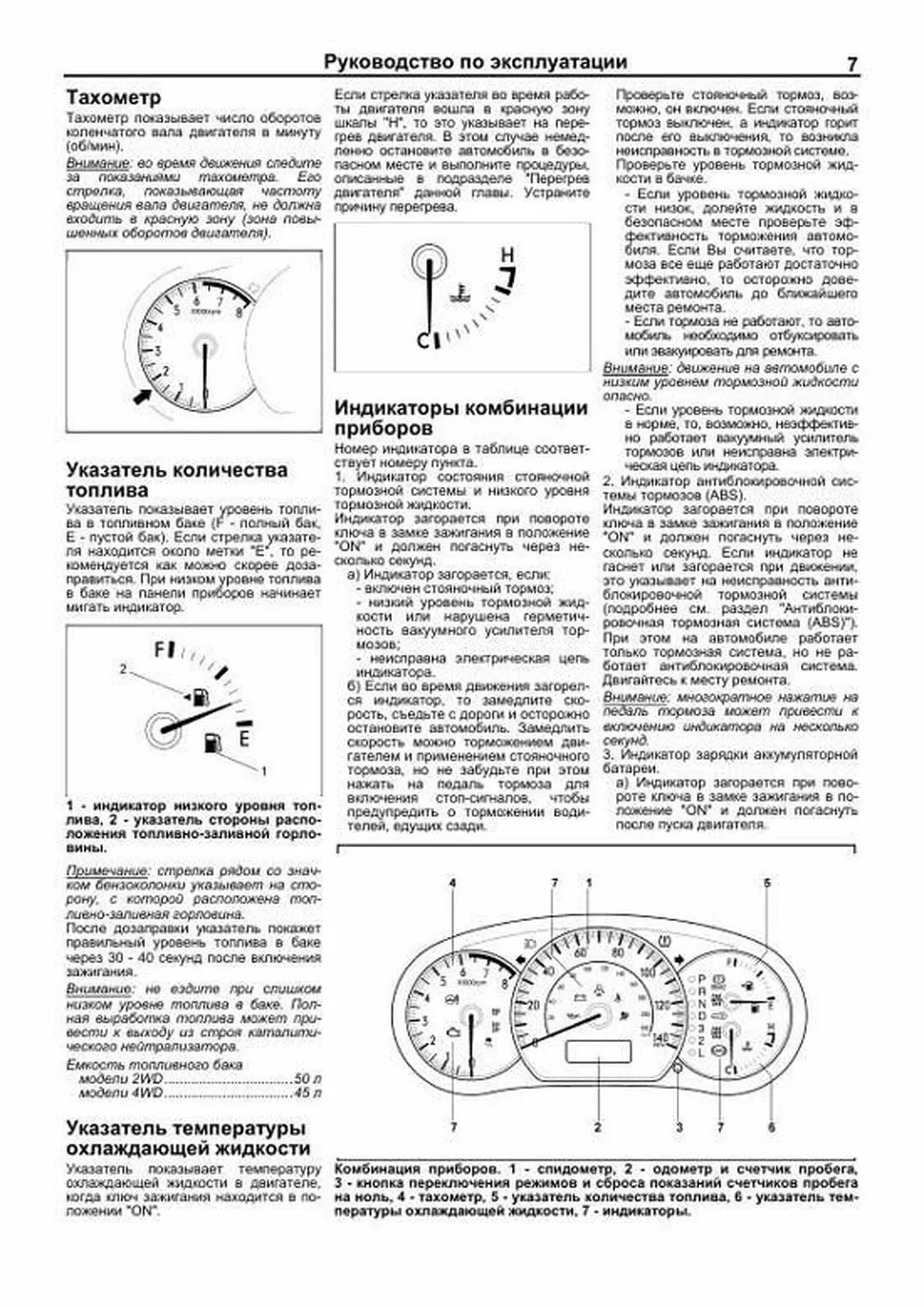

Тахометр 7
Указатель количества топлива 7
Указатель температуры охлаждающей жидкости 7
Индикаторы комбинации приборов 7
Многофункциональный дисплей 9
Стеклоподъемники 10
Световая сигнализация на автомобиле 10
Регулировка яркости подсветки комбинации приборов 11
Капот и крышка багажника/задняя дверь 11
Лючок топливно-заливной горловины 12
Переключатель управления стеклоочистителем и омывателем 12
Регулировка положения рулевого колеса 12
Управление зеркалами 12
Сиденья 13
Ремни безопасности 14
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 15
Розетки для подключения дополнительных устройств 16
Стояночный тормоз 16
Управление отопителем и кондиционером 16
Магнитола 17
Панель управления магнитолой на рулевом колесе 19
Система поддержания скорости 19
Управление автомобилем с АКПП 20
Управление автомобилем с МКПП 20
Антиблокировочная тормозная система (ABS) 21
Система курсовой устойчивости (ESP) 21
Особенности трансмиссии моделей 4WD 21
Советы по вождению в различных условиях 22
Буксировка автомобиля 23
Запуск двигателя 23
Неисправности двигателя во время движения 25
Домкрат, инструменты и запасное колесо 26
Поддомкрачивание автомобиля 26
Замена колеса 26
Рекомендации по выбору шин 27
Проверка давления и состояния шин 27
Замена шин 28
Особенности эксплуатации алюминиевых дисков 28
Замена дисков колес 28
Индикаторы износа накладок тормозных колодок 29
Каталитический нейтрализатор и система выпуска 29
Проверка и замена предохранителей 29
Замена ламп 30
Техническое обслуживание и общие проверки и регулировки 33
Интервалы обслуживания 33
Моторное масло и фильтр 34
Охлаждающая жидкость 35
Проверка и очистка воздушного фильтра 35
Замена топливного фильтра 35
Замена салонного фильтра 35
Проверка ремней привода навесных агрегатов 35
Аккумуляторная батарея 36
Свечи зажигания 38
Проверка угла опережения зажигания 39
Проверка частоты вращения холостого хода 39
Проверка давления конца такта сжатия 39
Проверка разрежения во впускном коллекторе 40
Проверка уровня и замена масла в МКПП 40
Проверка уровня и замена рабочей жидкости АКПП 41
Проверка уровня и замена масла в раздаточной коробке 41
Проверка уровня и замена заднем редукторе 42
Проверка уровня тормозной жидкости и рабочей жидкости сцепления 42

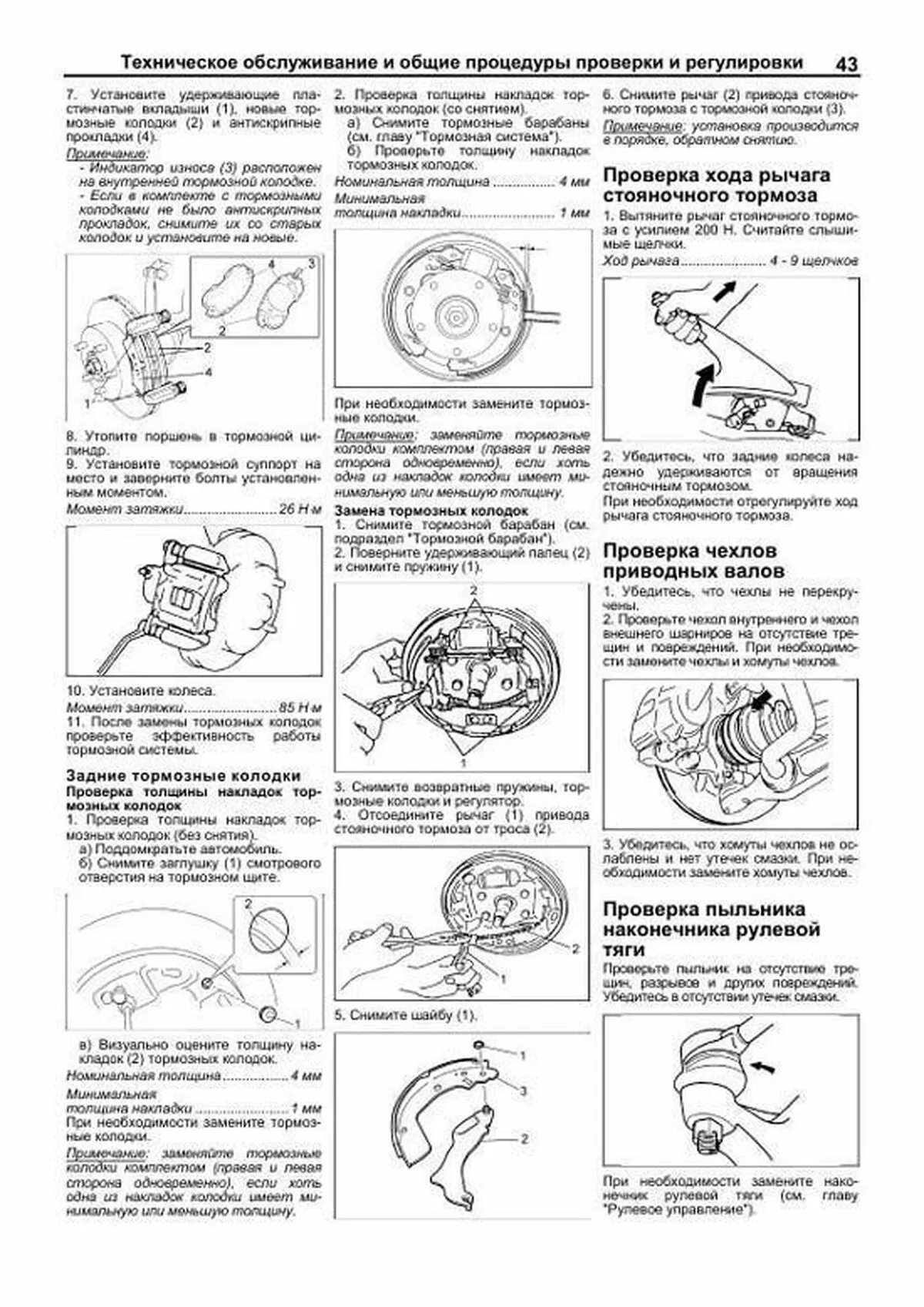

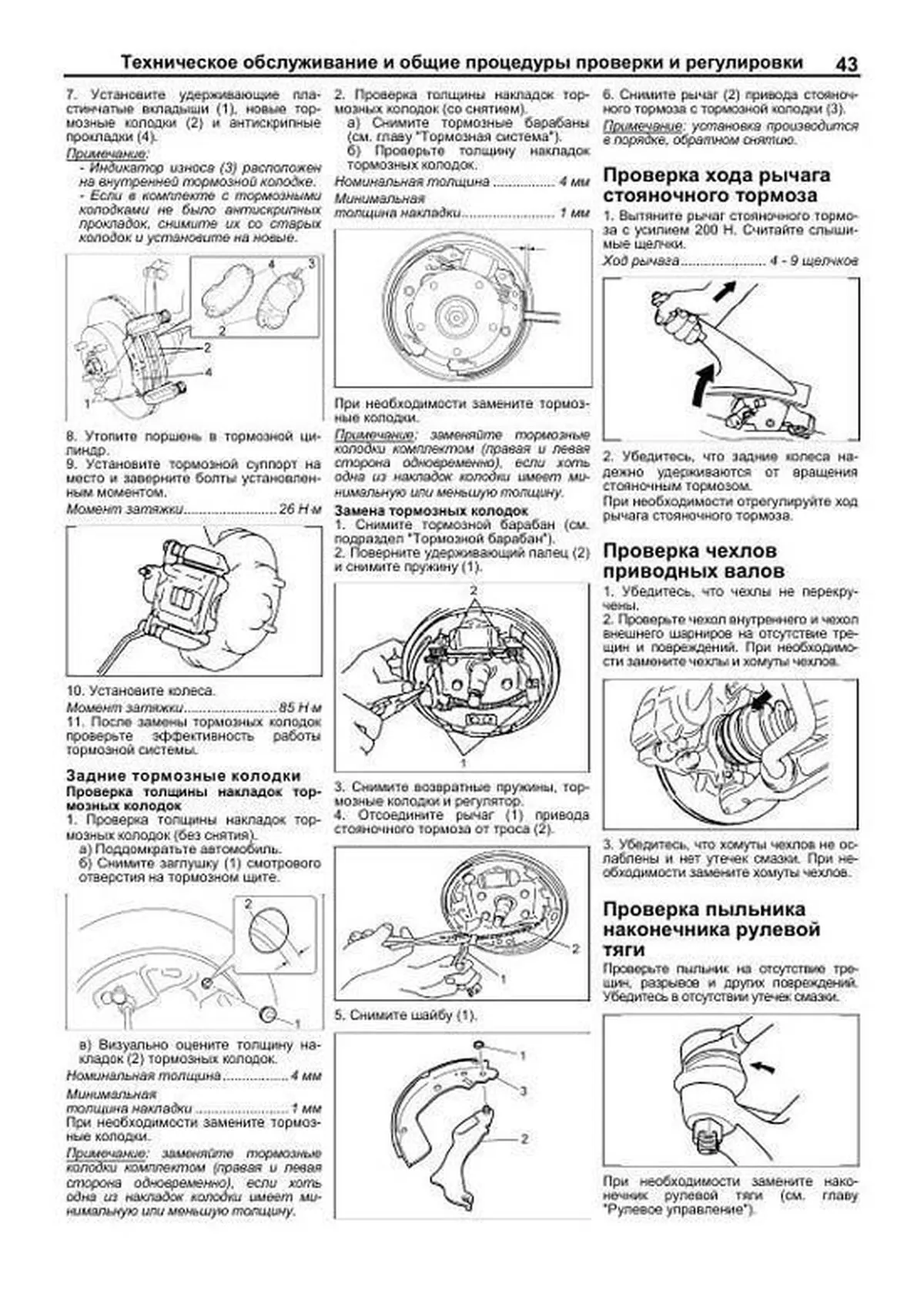

Проверка и замена тормозных колодок 42
Проверка хода рычага стояночного тормоза 43
Проверка чехлов приводных валов 43
Проверка пыльника наконечника рулевой тяги 43
Двигатель Механическая часть 44
Проверка и регулировка зазоров в приводе клапанов 44
Цепь привода ГРМ 46
Головка блока цилиндров 51
Двигатель в сборе 52
Замена сальников коленчатого вала 55
Основные технические данные механической части двигателя 56
Двигатель - общие процедуры ремонта 57
Головка блока цилиндров 57
Блок цилиндров 60
Шатунно-поршневая группа 60
Снятие шатунно-поршневой группы 60
Разборка шатунно-поршневой группы 61
Проверка поршня и шатуна 61
Сборка шатунно-поршневой группы 63
Установка 64
Снятие коленчатого вала 64
Проверка коленчатого вала 64
Проверка блока цилиндров 66
Сборка блока цилиндров 66
Система охлаждения 68
Меры предосторожности 68
Проверка уровня и замена охлаждающей жидкости 68
Проверка отсутствия утечек охлаждающей жидкости 68
Ремень привода насоса охлаждающей жидкости 69
Термостат 69
Вентилятор 70
Радиатор 71
Насос охлаждающей жидкости 71
Основные технические данные системы охлаждения 71
Система смазки 72
Моторное масло и фильтр 72
Проверка давления масла 72
Масляный поддон 72
Масляный насос 73
Основные технические данные системы смазки 75
Система впрыска топлива 76
Меры предосторожности при работе с топливной системой 76
Система диагностирования 76
Описание 76
Считывание диагностических кодов 77
Стирание кодов неисправностей 77
Проверка напряжения на выводах блока управления 77
Проверка сопротивления между выводами блока управления 77
Диагностические коды неисправностей системы управления двигателем 78
Выводы электронного блока управления 84
Топливная система 93
Снижение давления в топливной системе 93
Проверка давления топлива 93
Форсунки 95
Впускной клапан топливного бака 96
Топливный бак 96
Топливный насос 97
Датчик указателя уровня топлива 98
Топливный фильтр 98
Крышка топливозаливной горловины 98
Система электронного управления и система снижения токсичности 98
Корпус дроссельной заслонки 98
Снятие и установка 101
Датчик положения педали акселератора 102
Блок управления 103
Датчик абсолютного давления во впускном коллекторе 103
Датчик температуры охлаждающей жидкости 104
Кислородный датчик и датчик состава смеси 104
Датчик положения распределительного вала 104
Датчик положения коленчатого вала 105
Датчик детонации 105
Управляющие реле 105
Датчик массового расхода воздуха и температуры воздуха на впуске 105
Система выключения подачи топлива на режимах принудительного холостого хода 106
Клапан системы изменения фаз газораспределения (VVT) 106
Система снижения токсичности 107
Система улавливания паров топлива 107
Система рециркуляции отработавших газов 108
Система принудительной вентиляции картера 108
Система зажигания 109
Снятие и установка 109
Основные технические данные системы впрыска топлива 110
Система впуска воздуха и выпуска ОГ 111
Замена воздушного фильтра 111
Корпус воздушного фильтра 111
Впускной коллектор 111
Выпускной коллектор 112
Системы запуска 114
Стартер 114
Снятие и установка 114
Проверка 114
Проверка работы 116
Основные технические данные системы запуска 116
Система зарядки 117
Генератор 117
Проверка цепи генератора (батарея не заряжена) 117
Проверка цепи генератора (батарея заряжена) 118
Снятие и установка 118
Проверка 118
Основные технические данные системы зарядки 119
Сцепление 120
Проверка уровня рабочей жидкости сцепления 120
Прокачка гидропривода сцепления 120
Педаль сцепления 120
Трубка и шланг гидропривода сцепления 121
Главный цилиндр привода выключения сцепления 121
Рабочий цилиндр привода выключения сцепления 121
Сцепление 121
Основные технические данные сцепления 122
Механическая коробка передач 123
Проверка уровня и замена масла 123
Рычаг переключения передач 123
Механизм выбора и переключения передач 124
Выключатель фонарей заднего хода 124
Коробка передач в сборе 125
Основные технические данные МКПП 129
Автоматическая коробка передач 130
Общая информация 130
Диагностика 132
Описание системы диагностики 132
Считывание кодов неисправностей 132
Стирание кодов неисправностей 132
Проверка механических систем КПП 134
Тест на полностью заторможенном автомобиле (Stall test) 134
Проверка времени включения передачи 134
Гидравлический тест 135
Дорожный тест 136
Проверка уровня и замена рабочей жидкости АКПП 136
Элементы электрической части системы управления 136
Электромагнитный клапан блокировки селектора 136
Датчик положения "3" селектора 136
Выключатель запрещения запуска 137
Датчик частоты вращения входного вала коробки передач 137
Датчик частоты вращения выходного вала коробки передач 137
Датчик температуры рабочей жидкости 137
Электромагнитные клапаны 138
Электромагнитный клапан управления давлением в основной магистрали 139
Реле АКПП 139
Блок управления АКПП 140
Селектор 142
Трос управления АКПП 142
Трос механизма блокировки 143
Коробка передач в сборе 144
Основные технические данные АКПП 145
Раздаточная коробка 146
Проверка уровня и замена масла 146
Снятие и установка 146
Проверка люфта 146
Основные технические данные заднего редуктора 147
Карданный вал 148
Редуктор заднего моста 149
Замена сальников 149
Снятие и установка 150
Проверка 150
Система подключения полного привода 150
Описание системы 150
Диагностика 150
Проверка элементов 151
Диагностические коды неисправностей системы включения полного привода 152
Основные технические данные заднего редуктора 153
Приводные валы 154
Передние приводные валы 154
Задние приводные валы 155
Основные технические данные приводных валов 155
Подвеска 156
Предварительные проверки 156
Проверка и регулировка углов установки колес 156
Ступица переднего колеса 157

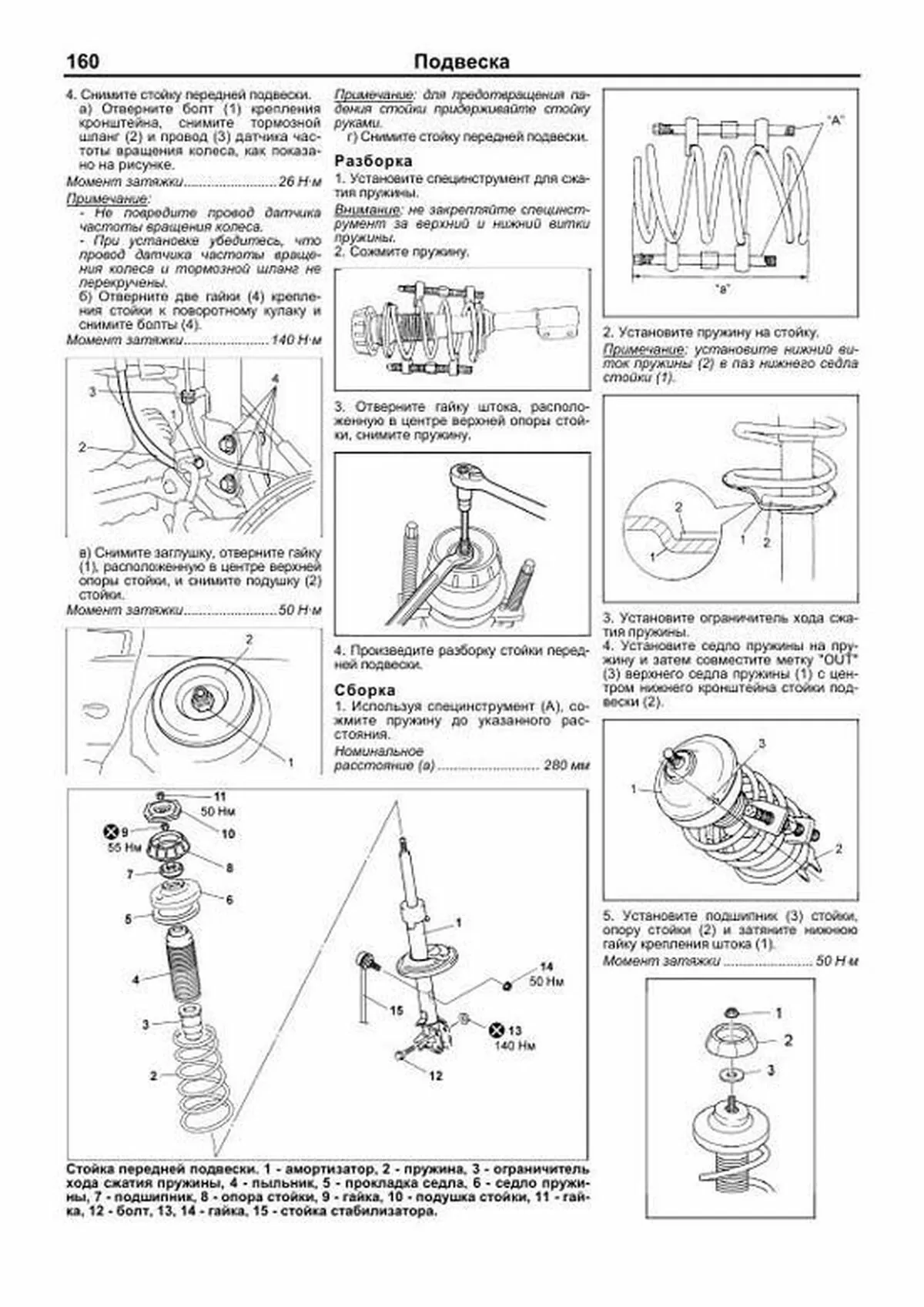

Стойка передней подвески 159
Нижний рычаг передней подвески 161
Подрамник и стабилизатор поперечной устойчивости 162
Ступица заднего колеса 163
Амортизатор задней подвески 164
Пружина задней подвески 165
Балка задней подвески 166
Основные технические данные подвески 167
Рулевое управление 168
Предварительные проверки 168
Рулевое колесо 168
Рулевая колонка 169
Нижний вал рулевой колонки 171
Рулевой механизм 171
Электроусилитель рулевого управления (EPS) 173
Самодиагностика 173
Диагностические коды неисправностей системы EPS 174
Электронный блок электроусилителя рулевого управления 175
Проверка датчиков момента 176
Проверка электродвигателя усилителя рулевого управления 176
Основные технические данные рулевого управления 177
Тормозная система 178
Проверка уровня тормозной жидкости 178
Прокачка тормозной системы 178
Педаль тормоза 178
Главный тормозной цилиндр и вакуумный усилитель тормозов 179
Бачок тормозной жидкости 179
Главный тормозной цилиндр 179
Вакуумный усилитель тормозов 180

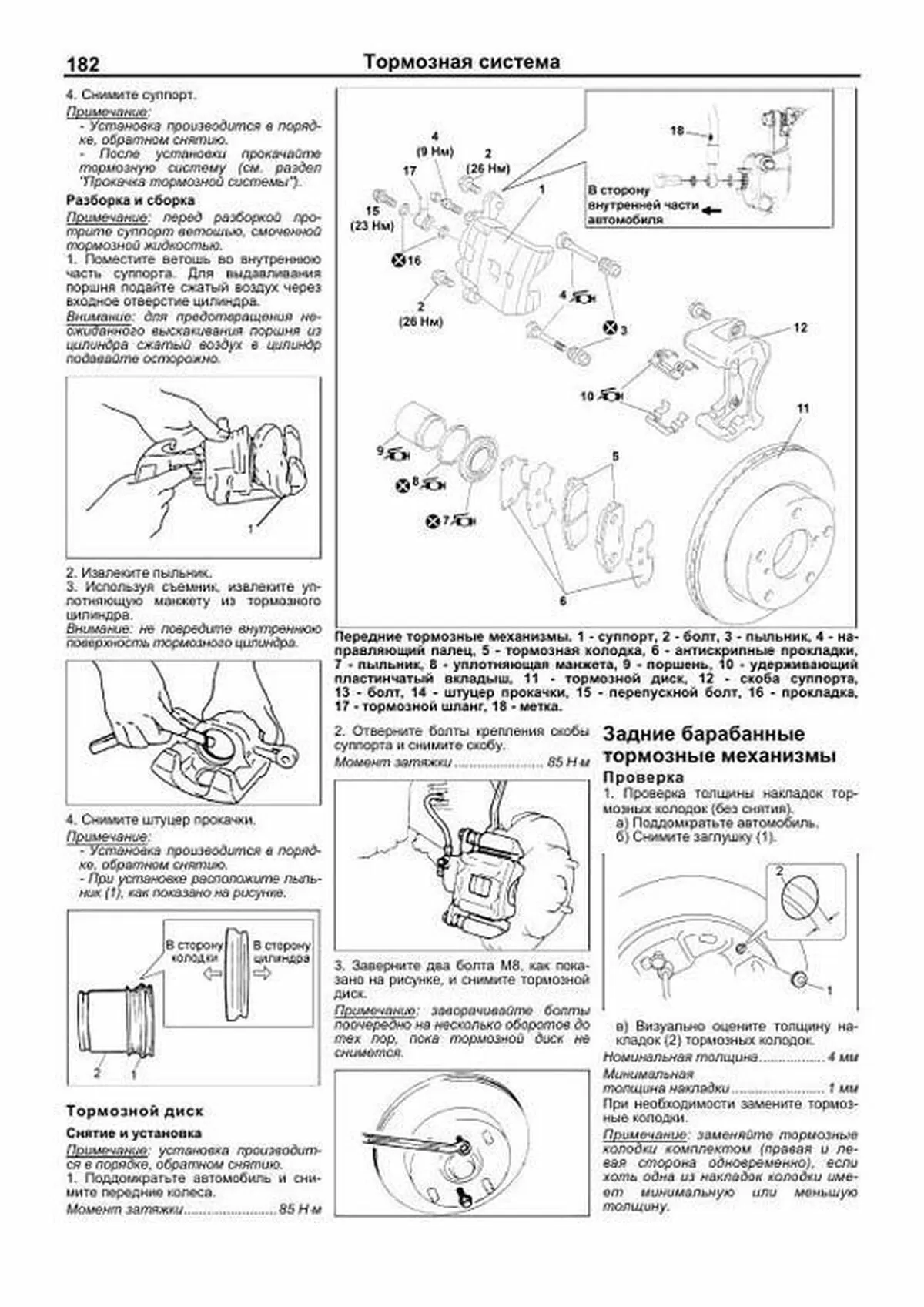

Передние тормозные механизмы 180
Проверка 180
Замена тормозных колодок 181
Суппорт 181
Тормозной диск 182
Задние барабанные тормозные механизмы 182
Проверка 182
Замена тормозных колодок 183
Тормозной барабан 183
Рабочий тормозной цилиндр 184
Тормозной щит 184
Стояночный тормоз 184
Рычаг стояночного тормоза 184
Тросы стояночного тормоза 184
Антиблокировочная система тормозов (ABS) 185
Описание системы диагностики 185
Считывание кодов неисправностей 185
Стирание кодов неисправностей 186
Модулятор давления с блоком управления системы ABS 187
Датчики частоты вращения передних колес 188
Датчики частоты вращения задних колес 189
Датчик замедления (модели 4WD) 189
Система курсовой устойчивости (ESP) 189
Описание системы диагностики 189
Считывание кодов неисправностей 189
Стирание кодов неисправностей 189
Модулятор давления с блоком управления системы ESP 193
Датчики частоты вращения колес 194
Датчик положения рулевого колеса 194
Датчик давления тормозной жидкости 195
Датчик отклонения от курса / датчик ускорений 195
Выключатель системы курсовой устойчивости ("ESP OFF") 196
Основные технические данные тормозной системы 196
Кузов 197
Передний бампер 197
Задний бампер 197
Решетка радиатора 198
Вентиляционная решетка 198
Капот 198
Переднее крыло 199
Брызговики 199
Передняя дверь 200
Задняя боковая дверь 203
Задняя дверь (хэтчбек) 206
Крышка багажника (седан) 207
Боковое зеркало заднего вида 209
Лобовое стекло 209
Переднее угловое неподвижное стекло 211
Заднее неподвижное боковое стекло (хэтчбек) 212
Стекло задней двери (хэтчбек)/ заднее стекло (седан) 213
Панель приборов 214
Отделка крыши 215
Отделка пола 216
Ремни безопасности 216
Сиденья 218
Кузовные размеры 219
Отсек двигателя 219
Проём задней двери (хэтчбек) 219
Багажник (седан) 219
Проёмы передней и задней боковой дверей 219
Внутренняя часть кузова 221
Днище кузова 221
Подрамник передней подвески 223
Поперечная балка передней подвески 223
Основные технические данные кузова 223
Кондиционер, отопление и вентиляция 224
Меры безопасности при работе с хладагентом 224
Вакуумирование, зарядка и проверка системы 225
Установка блока манометров и разрядка системы 225
Зарядка системы 225
Снятие блока манометров 226
Проверка герметичности системы 226
Проверка давления хладагента и эффективности системы циркуляции хладагента 226
Блок кондиционера и отопителя 227
Расширительный клапан 228
Датчик температуры воздуха за испарителем 228
Выключатель по давлению 229
Компрессор кондиционера 230
Конденсатор кондиционера 230
Вентилятор конденсатора 230
Электродвигатель вентилятора отопителя 231
Резистор 231
Электромагнитная муфта компрессора 232
Салонный фильтр 233
Датчик солнечного света 233
Датчик температуры наружного воздуха 233
Датчик температуры воздуха в салоне 234
Задние воздуховоды (некоторые модели) 234
Панель управления кондиционером и отопителем 234
Привод переключения забора воздуха 235
Привод смешивания воздушных потоков 236
Привод изменения направления воздушных потоков 237
Электронный блок управления кондиционером и отопителем 237
Диагностика системы кондиционирования 240
Считывание кодов неисправностей 240
Стирание кодов неисправностей 240
Основные технические данные системы кондиционирования 242
Система пассивной безопасности (SRS) 243
Меры предосторожности при эксплуатации и проведении ремонтных работ 243
Подушки безопасности 244
Снятие и установка подушки безопасности водителя 244
Снятие и установка подушки безопасности переднего пассажира 244
Боковая подушка безопасности 245
Боковые шторки безопасности 245
Передний датчик системы пассивной безопасности 246
Датчики боковых подушек безопасности 246
Блок управления системой пассивной безопасности 246
Отключение и включение системы пассивной безопасности (SRS) 246
Диагностика системы пассивной безопасности 247
Ремни безопасности и преднатяжители ремней безопасности 247
Основные технические данные системы пассивной безопасности (SRS) 249
Электрооборудование кузова 250
Монтажные блоки 250
Замок зажигания 252
Система освещения 252
Указатели поворота и аварийная сигнализация 259
Корректор фар 261
Комбинация приборов 263
Стеклоочистители и стеклоомыватели 264
Электропривод стеклоподъемников 268
Центральный замок 269
Система дистанционного управления центральным замком 272
Система управления электрооборудованием кузова 274
Система запуска двигателя без ключа 284
Электропривод зеркал 290
Звуковой сигнал 290
Обогреватель заднего стекла 291
Подогреватель сидений 292
Иммобилайзер 292
Аудиосистема 295
Схемы электрооборудования 296
Обозначения, применяемые на схемах электрооборудования 296
Коды цветов проводов 297
Символы, применяемые на схемах электрооборудования 297
Расположение разъемов и точек массы 299
Схемы электрооборудования 309
Схема А-1 Система запуска 309
Схема А-2 Система зарядки 309
Схема А-3 Система зажигания 310
Схема А-4 Система охлаждения 310
Схема А-5 Система управления двигателем и кондиционером 311
Схема А-6 Система управления АКПП 313
Схема А-7 Иммобилайзер 314
Схема А-8 Система управления электрооборудованием кузова 315
Схема А-10 Система управления полным приводом (4WD) 317
Схема В-1 Очистители и омыватели лобового стекла 318
Схема В-2 Очиститель и омыватель заднего стекла 318
Схема В-3 Обогреватель заднего стекла (хэтчбек) 319
Схема В-3 Обогреватель заднего стекла (седан) 319
Схема В-4 Электропривод стеклоподоъемников 320
Схема В-5 Центральный замок 321
Схема В-6 Электропривод зеркал (хэтчбек) 322
Схема В-6 Электропривод зеркал (седан) 323
Схема В-7 Звуковой сигнал 324
Схема В-8 Подогреватель сидений 324
Схема В-9 Система дистанционного запуска двигателя 325
Схема С-1 Комбинация приборов (указатели) 326
Схема С-2 Комбинация приборов (индикаторы) (1/2) 326
Схема С-3 Комбинация приборов (индикаторы) (2/2) 327
Схема D-1 Фары 328
Схема D-2 Габариты и подсветка номерного знака (хэтчбек) 329
Схема D-2 Габариты и подсветка номерного знака (седан) 329
Схема D-3 Противотуманные фары 330
Схема D-4 Подсветка 330
Схема D-5 Освещение салона (хэтчбек) 331
Схема D-5 Освещение салона (седан) 331
Схема D-6 Указатели поворота и аварийной сигнализации (хэтчбек) 332
Схема D-6 Указатели поворота и аварийной сигнализации (седан) 333
Схема D-7 Стоп-сигналы (хэтчбек) 334
Схема D-7 Стоп-сигналы (седан) 334
Схема D-8 Фонари заднего хода (хэтчбек) 335
Схема D-8 Фонари заднего хода (седан) 335
Схема D-9 Корректор фар 336
Схема D-10 Противотуманный фонарь (хэтчбек) 337
Схема D-10 Противотуманный фонарь (седан) 337
Схема E-1 Кондиционер с ручным управлением 338
Схема E-2 Кондиционер с автоматическим управлением 339
Схема F-1 Система пассивной безопасности (SRS) (модели без боковых подушек и шторок безопасности) 340
Схема F-1 Система пассивной безопасности (SRS) (модели с боковыми подушками и шторками безопасности) 341
Схема F-2 Антиблокировочная система тормозов (ABS) 342
Схема F-3 Система курсовой устойчивости (ESP) 343
Схема F-4 Усилитель рулевого управления (EPS) 344
Схема G-1 Аудиосистема 345
Схема G-2 Многофункциональный дисплей 346
Схема G-4 Навигационная система 347
Разъемы 348
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Тахометр Тахометр показывает число оборотов коленчатого вала двигателя в минуту (об/мин) Внимание: во время движения следите за показаниями тахометра Его стрелка, показывающая частоту вращения вала двигателя, не должна входить в красную зону (зона повышенных оборотов двигателя) Указатель количества топлива Указатель показывает уровень топлива в топливном баке (F полный бак, E пустой бак) Если стрелка указателя находится около метки "E", то рекомендуется как можно скорее дозаправиться При низком уровне топлива в баке на панели приборов начинает мигать индикатор 1 индикатор низкого уровня топлива, 2 указатель стороны расположения топливно-заливной горловины Примечание: стрелка рядом со значком бензоколонки указывает на сторону, с которой расположена топливно-заливная горловина После дозаправки указатель покажет правильный уровень топлива в баке через 30 40 секунд после включения зажигания Внимание: не ездите при слишком низком уровне топлива в баке Полная выработка топлива может привести к выходу из строя каталитического нейтрализатора Емкость топливного бака модели 2WD50 л модели 4WD45 л Указатель температуры охлаждающей жидкости Указатель показывает температуру охлаждающей жидкости в двигателе, когда ключ зажигания находится в положении "ON" Если стрелка указателя во время работы двигателя вошла в красную зону шкалы "Н", то это указывает на перегрев двигателя В этом случае немедленно остановите автомобиль в безопасном месте и выполните процедуры, описанные в подразделе "Перегрев двигателя" данной главы Устраните причину перегрева Индикаторы комбинации приборов Номер индикатора в таблице соответствует номеру пункта 1 Индикатор состояния стояночной тормозной системы и низкого уровня тормозной жидкости Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть через несколько секунд а) Индикатор загорается, если: включен стояночный тормоз; низкий уровень тормозной жидкости или нарушена герметичность вакуумного усилителя тормозов; неисправна электрическая цепь индикатора б) Если во время движения загорелся индикатор, то замедлите скорость, съедьте с дороги и осторожно остановите автомобиль Замедлить скорость можно торможением двигателем и применением стояночного тормоза, но не забудьте при этом нажать на педаль тормоза для включения стоп-сигналов, чтобы предупредить о торможении водителей, едущих сзади Проверьте стояночный тормоз, возможно, он включен Если стояночный тормоз выключен, а индикатор горит после его выключения, то возникла неисправность в тормозной системе Проверьте уровень тормозной жидкости в бачке Если уровень тормозной жидкости низок, долейте жидкость и в безопасном месте проверьте эффективность торможения автомобиля Если Вы считаете, что тормоза все еще работают достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта Если тормоза не работают, то автомобиль необходимо отбуксировать или эвакуировать для ремонта Внимание: движение на автомобиле с низким уровнем тормозной жидкости опасно Если уровень тормозной жидкости в норме, то, возможно, неэффективно работает вакуумный усилитель тормозов или неисправна электрическая цепь индикатора 2 Индикатор антиблокировочной системы тормозов (ABS) Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть через несколько секунд Если индикатор не гаснет или загорается при движении, это указывает на неисправность антиблокировочной тормозной системы (подробнее см раздел "Антиблокировочная тормозная система (ABS)") При этом на автомобиле работает только тормозная система, но не работает антиблокировочная система Двигайтесь к месту ремонта Внимание: многократное нажатие на педаль тормоза может привести к включению индикатора на несколько секунд 3 Индикатор зарядки аккумуляторной батареи а) Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть после пуска двигателя Пример текста из раздела " Техническое обслуживание и общие процедуры проверки и регулировки ":
7 Установите удерживающие пластинчатые вкладыши (1), новые тормозные колодки (2) и антискрипные прокладки (4) Примечание: Индикатор износа (3) расположен на внутренней тормозной колодке Если в комплекте с тормозными колодками не было антискрипных прокладок, снимите их со старых колодок и установите на новые 8 Утопите поршень в тормозной цилиндр 9 Установите тормозной суппорт на место и заверните болты установленным моментом Момент затяжки26 Н ?м 10 Установите колеса Момент затяжки85 Н ?м 11 После замены тормозных колодок проверьте эффективность работы тормозной системы Задние тормозные колодки Проверка толщины накладок тормозных колодок 1 Проверка толщины накладок тормозных колодок (без снятия) а) Поддомкратьте автомобиль б) Снимите заглушку (1) смотрового отверстия на тормозном щите в) Визуально оцените толщину накладок (2) тормозных колодок Номинальная толщина4 мм Минимальная толщина накладки 1 мм При необходимости замените тормозные колодки Примечание: заменяйте тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину 2 Проверка толщины накладок тормозных колодок (со снятием) а) Снимите тормозные барабаны (см главу "Тормозная система") б) Проверьте толщину накладок тормозных колодок Номинальная толщина 4 мм Минимальная толщина накладки 1 мм При необходимости замените тормозные колодки Примечание: заменяйте тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину Замена тормозных колодок 1 Снимите тормозной барабан (см подраздел "Тормозной барабан") 2 Поверните удерживающий палец (2) и снимите пружину (1) 3 Снимите возвратные пружины, тормозные колодки и регулятор 4 Отсоедините рычаг (1) привода стояночного тормоза от троса (2) 5 Снимите шайбу (1) 6 Снимите рычаг (2) привода стояночного тормоза с тормозной колодки (3) Примечание: установка производится в порядке, обратном снятию Проверка хода рычага стояночного тормоза 1 Вытяните рычаг стояночного тормоза с усилием 200 Н Считайте слышимые щелчки Ход рычага 4 9 щелчков 2 Убедитесь, что задние колеса надежно удерживаются от вращения стояночным тормозом При необходимости отрегулируйте ход рычага стояночного тормоза Проверка чехлов приводных валов 1 Убедитесь, что чехлы не перекручены 2 Проверьте чехол внутреннего и чехол внешнего шарниров на отсутствие трещин и повреждений При необходимости замените чехлы и хомуты чехлов 3 Убедитесь, что хомуты чехлов не ослаблены и нет утечек смазки При необходимости замените хомуты чехлов Проверка пыльника наконечника рулевой тяги Проверьте пыльник на отсутствие трещин, разрывов и других повреждений Убедитесь в отсутствии утечек смазки При необходимости замените наконечник рулевой тяги (см главу "Рулевое управление") Пример текста из раздела " Подвеска ":
4 Снимите стойку передней подвески а) Отверните болт (1) крепления кронштейна, снимите тормозной шланг (2) и провод (3) датчика частоты вращения колеса, как показано на рисунке Момент затяжки26 Н·м Примечание: Не повредите провод датчика частоты вращения колеса При установке убедитесь, что провод датчика частоты вращения колеса и тормозной шланг не перекручены б) Отверните две гайки (4) крепления стойки к поворотному кулаку и снимите болты (4) Момент затяжки140 Н·м в) Снимите заглушку, отверните гайку (1), расположенную в центре верхней опоры стойки, и снимите подушку (2) стойки Момент затяжки50 Н·м Примечание: для предотвращения падения стойки придерживайте стойку руками г) Снимите стойку передней подвески Разборка 1 Установите специнструмент для сжатия пружины Внимание: не закрепляйте специнструмент за верхний и нижний витки пружины 2 Сожмите пружину 3 Отверните гайку штока, расположенную в центре верхней опоры стойки, снимите пружину 4 Произведите разборку стойки передней подвески Сборка 1 Используя специнструмент (А), сожмите пружину до указанного расстояния Номинальное расстояние (а) 280 мм 2 Установите пружину на стойку Примечание: установите нижний виток пружины (2) в паз нижнего седла стойки (1) 3 Установите ограничитель хода сжатия пружины 4 Установите седло пружины на пружину и затем совместите метку "OUT" (3) верхнего седла пружины (1) с центром нижнего кронштейна стойки подвески (2) 5 Установите подшипник (3) стойки, опору стойки (2) и затяните нижнюю гайку крепления штока (1) Момент затяжки 50 Н ?м Стойка передней подвески 1 амортизатор, 2 пружина, 3 ограничитель хода сжатия пружины, 4 пыльник, 5 прокладка седла, 6 седло пружины, 7 подшипник, 8 опора стойки, 9 гайка, 10 подушка стойки, 11 гайка, 12 болт, 13, 14 гайка, 15 стойка стабилизатора Пример текста из раздела " Тормозная система ":
4 Снимите суппорт Примечание: Установка производится в порядке, обратном снятию После установки прокачайте тормозную систему (см раздел "Прокачка тормозной системы") Разборка и сборка Примечание: перед разборкой протрите суппорт ветошью, смоченной тормозной жидкостью 1 Поместите ветошь во внутреннюю часть суппорта Для выдавливания поршня подайте сжатый воздух через входное отверстие цилиндра Внимание: для предотвращения неожиданного выскакивания поршня из цилиндра сжатый воздух в цилиндр подавайте осторожно 2 Извлеките пыльник 3 Используя съемник, извлеките уплотняющую манжету из тормозного цилиндра Внимание: не повредите внутреннюю поверхность тормозного цилиндра 4 Снимите штуцер прокачки Примечание: Установка производится в порядке, обратном снятию При установке расположите пыльник (1), как показано на рисунке Тормозной диск Снятие и установка Примечание: установка производится в порядке, обратном снятию 1 Поддомкратьте автомобиль и снимите передние колеса Момент затяжки85 Н ?м 2 Отверните болты крепления скобы суппорта и снимите скобу Момент затяжки 85 Н ?м 3 Заверните два болта М8, как показано на рисунке, и снимите тормозной диск Примечание: заворачивайте болты поочередно на несколько оборотов до тех пор, пока тормозной диск не снимется Задние барабанные тормозные механизмы Проверка 1 Проверка толщины накладок тормозных колодок (без снятия) а) Поддомкратьте автомобиль б) Снимите заглушку (1) в) Визуально оцените толщину накладок (2) тормозных колодок Номинальная толщина 4 мм Минимальная толщина накладки 1 мм При необходимости замените тормозные колодки Примечание: заменяйте тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину Передние тормозные механизмы 1 суппорт, 2 болт, 3 пыльник, 4 направляющий палец, 5 тормозная колодка, 6 антискрипные прокладки, 7 пыльник, 8 уплотняющая манжета, 9 поршень, 10 удерживающий пластинчатый вкладыш, 11 тормозной диск, 12 скоба суппорта, 13 болт, 14 штуцер прокачки, 15 перепускной болт, 16 прокладка, 17 тормозной шланг, 18 метка Пример текста из раздела " Кузов ":

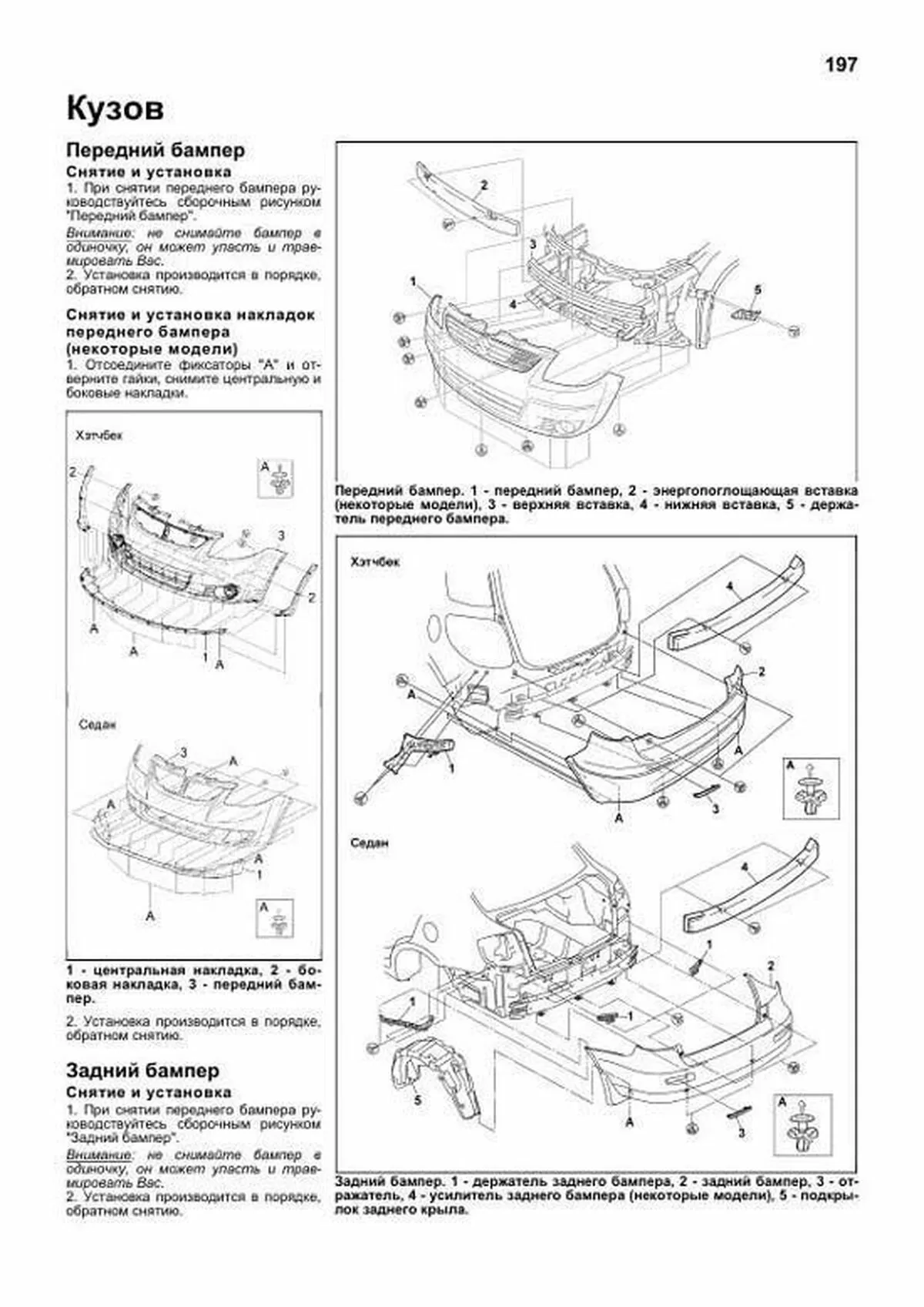

Передний бампер Снятие и установка 1 При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" Внимание: не снимайте бампер в одиночку, он может упасть и травмировать Вас 2 Установка производится в порядке, обратном снятию Снятие и установка накладок переднего бампера (некоторые модели) 1 Отсоедините фиксаторы "А" и отверните гайки, снимите центральную и боковые накладки 1 центральная накладка, 2 боковая накладка, 3 передний бампер 2 Установка производится в порядке, обратном снятию Задний бампер Снятие и установка 1 При снятии переднего бампера руководствуйтесь сборочным рисунком "Задний бампер" Внимание: не снимайте бампер в одиночку, он может упасть и травмировать Вас 2 Установка производится в порядке, обратном снятию Кузов Передний бампер 1 передний бампер, 2 энергопоглощающая вставка (некоторые модели), 3 верхняя вставка, 4 нижняя вставка, 5 держатель переднего бампера Задний бампер 1 держатель заднего бампера, 2 задний бампер, 3 отражатель, 4 усилитель заднего бампера (некоторые модели), 5 подкрылок заднего крыла
