Артикул
70936
ISBN
5-88850-134-4
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
256
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.6
Этот легендарный автомобиль и сегодня заставляет сильнее биться сердца истинных автолюбителей, которые знают, какой должна быть по-настоящему хорошая машина на все времена. Простой, лаконичный дизайн, удобный салон, классический набор всех необходимых технических функций, высокий уровень безопасности и прекрасное управление – это далеко не полный список достоинств данной модели, привлекающих новых людей, которые хотели бы обладать именно таким автотранспортом. Сегодня эта машина пользуется таким же высоким спросом на вторичном рынке, как и в годы своего официального триумфа продаж. Конечно, приобретая эту марку, каждый заинтересованный автолюбитель хотел бы иметь поддержку в виде качественной автолитературы. К большой удаче, сегодня есть русскоязычные пособия, освещающие все вопросы, связанные с Тойотой, но одним из наиболее профессиональных и интересных по праву является допечатанное новым тиражом руководство по ремонту Toyota Sprinter Carib от издательства «Легион-Автодата». В этом мануале неравнодушный пользователь найдет исключительно все сведения, которые могут понадобиться ему в процессе эксплуатации, техобслуживания, настройки, диагностики и починки машин данной модели. Они выпускались японским концерном в период с 1988 по 1995 годы и были оснащены бензиновыми моторами рабочим объемом 1.6 литра (4A-FE и4A-FHE).

Таким образом, это руководство по ремонту Тойота Спринтер Кариб является полноценным техническим справочником, иллюстрированным альбомом, который будет полезен и вызовет интерес не только у классического автолюбителя, но и у специалиста автосервиса. Тем более, что пособие относится к серии «профессионал», что означает максимальную достоверность информации, доступный стиль написания, эксклюзивные рисунки отличного качества и целый пласт справочного материала. Искать нужные сведения с помощью такого мануала очень просто, как и практиковаться, следуя его рекомендациям. Руководство включены сведения по мерам безопасности, которые необходимо учитывать при работе с машиной, выделяется также подробный обзор устройства Тойоты. Описание конструкции машины необходимо водителю для уверенных действий с ней и наиболее полного представления о транспорте, за рулем которого он сидит. Это относится и к разделу, в который вошла инструкция по эксплуатации TOYOTA SPRINTER CARIB. А если Вы решите своими силами осуществить профилактические работы в рамках техобслуживания, то трудно найти лучшего подсказчика, чем предлагаемый мануал, даже если Вы – начинающий водитель.

Современная автолитература всегда рассказывает об электрооборудовании машин, поэтому в данной книге в обязательном порядке есть все электросхемы TOYOTA SPRINTER CARIB. Не только активным новичкам, но и специалистам ремонтных мастерских нередко требуется квалифицированная инструкция или совет. В этом пособии есть все сведения для успешной диагностики и ремонта Тойоты с помощью наличных инструментов, даже если досадная поломка застала водителя прямо во время путешествия. Ремонт без посторонней помощи предоставит автовладельцу новый опыт обращения с техникой, а также позволит обойтись без лишних расходов.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

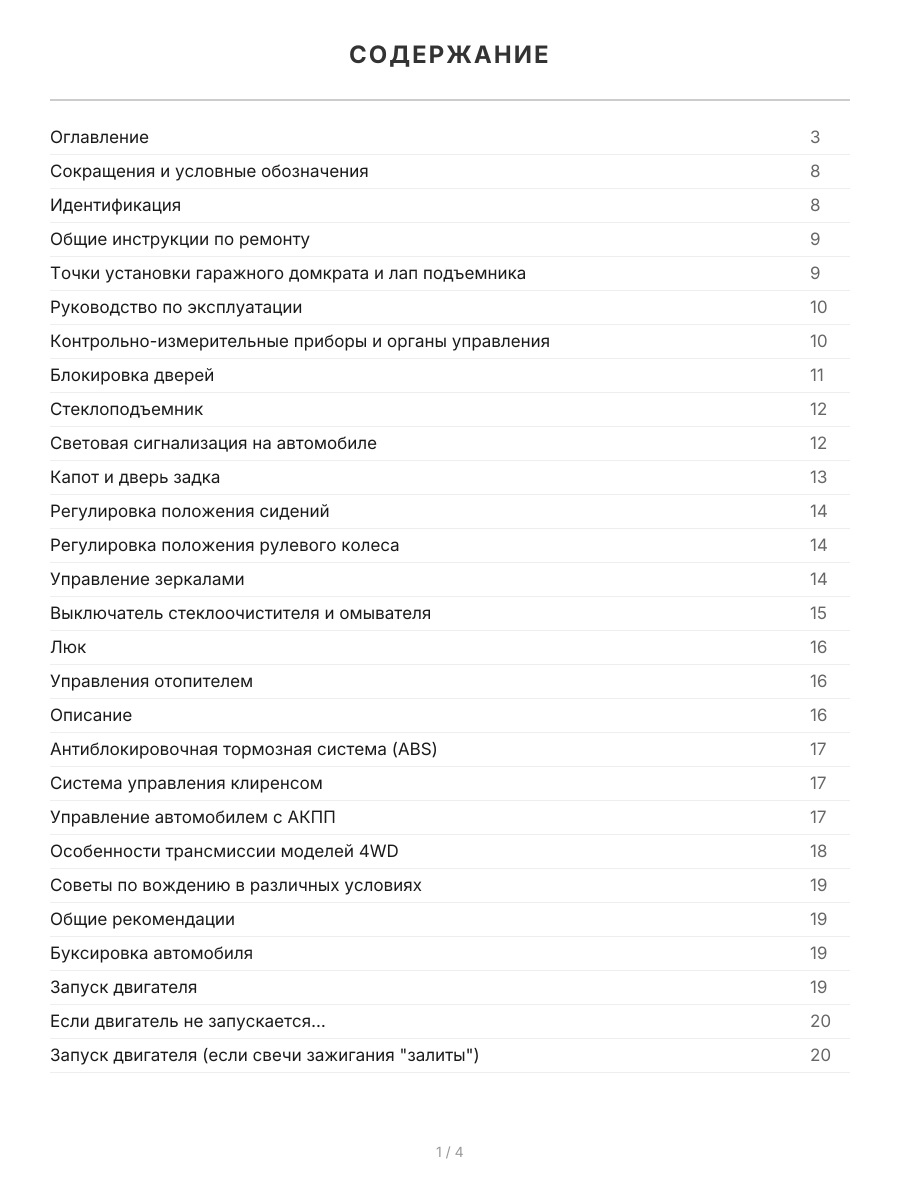

Оглавление
Оглавление 3
Сокращения и условные обозначения 8
Идентификация 8
Общие инструкции по ремонту 9
Точки установки гаражного домкрата и лап подъемника 9
Руководство по эксплуатации 10

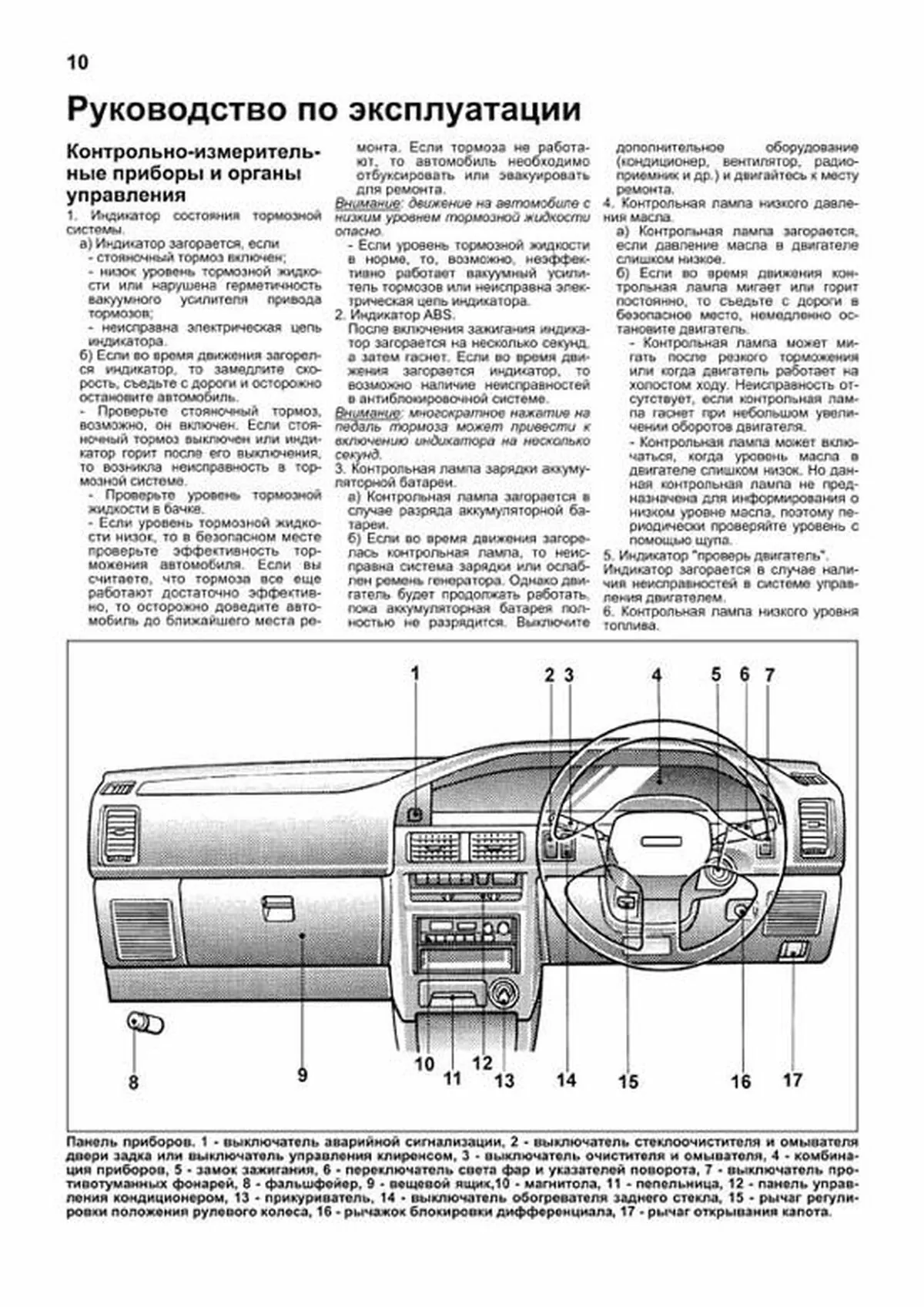

Контрольно-измерительные приборы и органы управления 10
Блокировка дверей 11
Стеклоподъемник 12
Световая сигнализация на автомобиле 12
Капот и дверь задка 13
Регулировка положения сидений 14
Регулировка положения рулевого колеса 14
Управление зеркалами 14
Выключатель стеклоочистителя и омывателя 15
Люк 16
Управления отопителем 16
Описание 16
Антиблокировочная тормозная система (ABS) 17
Система управления клиренсом 17
Управление автомобилем с АКПП 17
Особенности трансмиссии моделей 4WD 18
Советы по вождению в различных условиях 19
Общие рекомендации 19
Буксировка автомобиля 19
Запуск двигателя 19
Если двигатель не запускается 20
Запуск двигателя (если свечи зажигания "залиты") 20
Запуск с помощью добавочной аккумуляторной батареи 20
Неисправности двигателя во время движения 20
Остановка двигателя во время движения 20
Перегрев двигателя 20
Замена колеса 21
Проверка давления и состояния шин 21
Замена шин 22
Особенности эксплуатации алюминиевых дисков 22
Замена дисков колес 22
Указатели износа тормозных накладок 22
Каталитический нейтрализатор и система выпуска 22
Проверка и замена плавких предохранителей 22
Блок предохранителей в салоне 23
Блок предохранителей в моторном отсеке 23
Проверка плавких вставок 23
Техническое обслуживание 24
Интервалы обслуживания 24
Моторное масло и фильтр 24
Меры предосторожности при работе с маслами 24
Выбор моторного масла 24
Проверка уровня моторного масла 25
Замена моторного масла 25
Замена масляного фильтра 25
Проверка и замена охлаждающей жидкости 25
Проверка и очистка воздушного фильтра 26
Проверка состояния аккумуляторной батареи 26
Проверка высоковольтных проводов 26
Проверка свечей зажигания 26
Проверка ремней привода навесных агрегатов 26

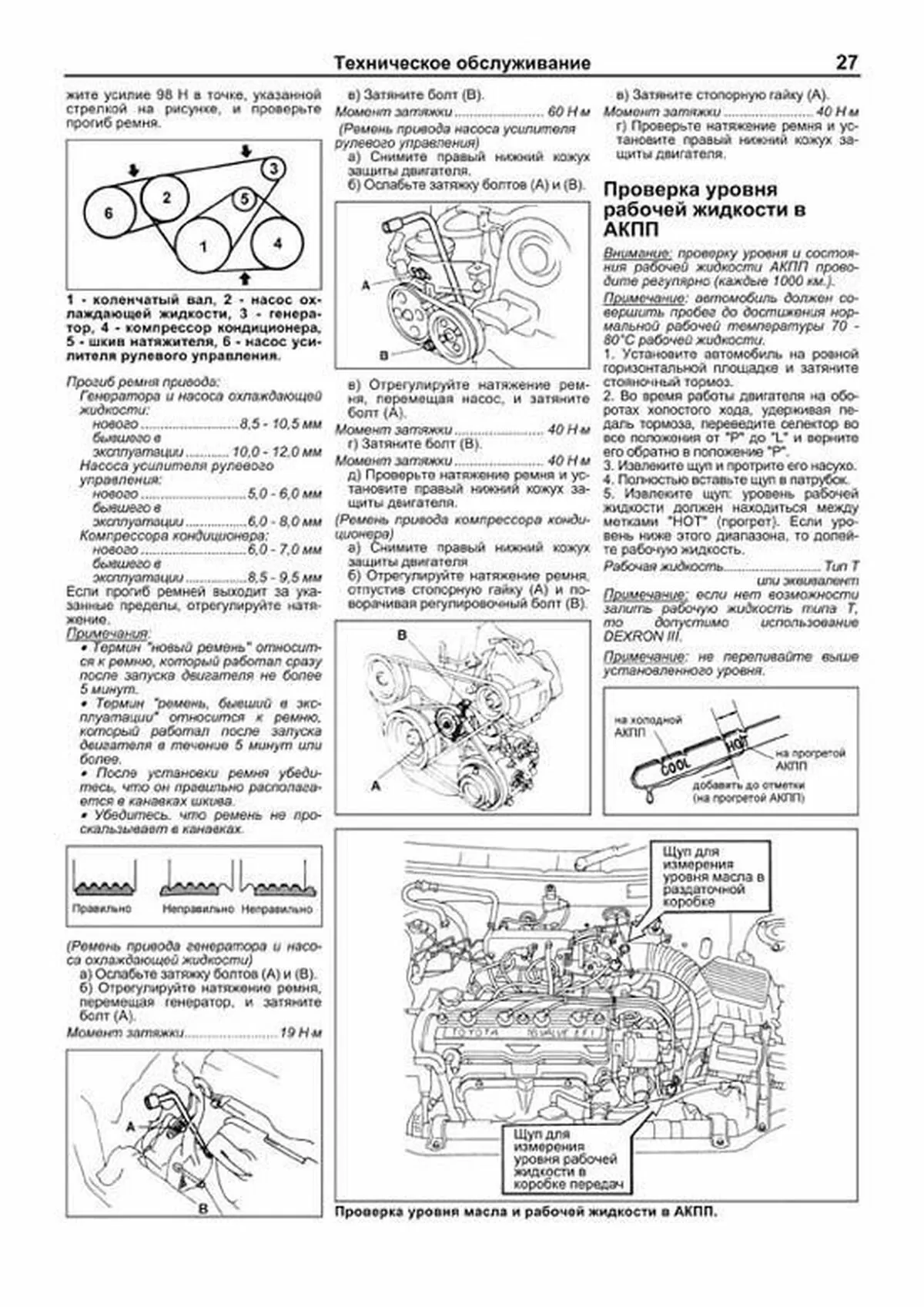

Проверка уровня рабочей жидкости в АКПП 27
Проверка состояния рабочей жидкости АКПП 28
Замена рабочей жидкости АКПП 28
Замена фильтра рабочей жидкости АКПП 28
Проверка уровня масла в раздаточной коробке (АКПП) 28
Замена масла в раздаточной коробке (АКПП) 28
Проверка и замена масла в МКПП и раздаточной коробке 28
Проверка уровня масла в картере редуктора заднего моста 29
Проверка системы блокировки межосевого дифференциала 29
Модели с МКПП 29
Модели с АКПП 29
Проверка уровня рабочей жидкости гидропривода сцепления и тормозной системы 29
Двигатель - механическая часть 30
Описание 30
Проверка уровня и качества охлаждающей жидкости 30
Проверка и очистка воздушного фильтра 30
Проверка состояния аккумуляторной батареи 30
Проверка высоковольтных проводов 30
Проверка свечей зажигания 31
Проверка ремней привода навесных агрегатов 31
Сброс давления в топливной магистрали 31
Проверка и регулировка тепловых зазоров в клапанах 32
Предварительные условия для проведения проверок и регулировок 33
Проверка клапана добавочного воздуха 33
Проверка и регулировка угла опережения зажигания 33
Проверка и регулировка частоты вращения и состава смеси на режиме нормального холостого хода 33
Электропневмоклапан системы повышения частоты вращения при увеличении нагрузки 34
Проверка и регулировка воздушного амортизатора (демпфера) дроссельной заслонки 34
Проверка компрессии 35
Ремень привода ГРМ 35
Снятие ремня ГРМ 35
Проверка состояния элементов привода ГРМ 36
Установка ремня ГРМ 37
Частичная разборка двигателя 38

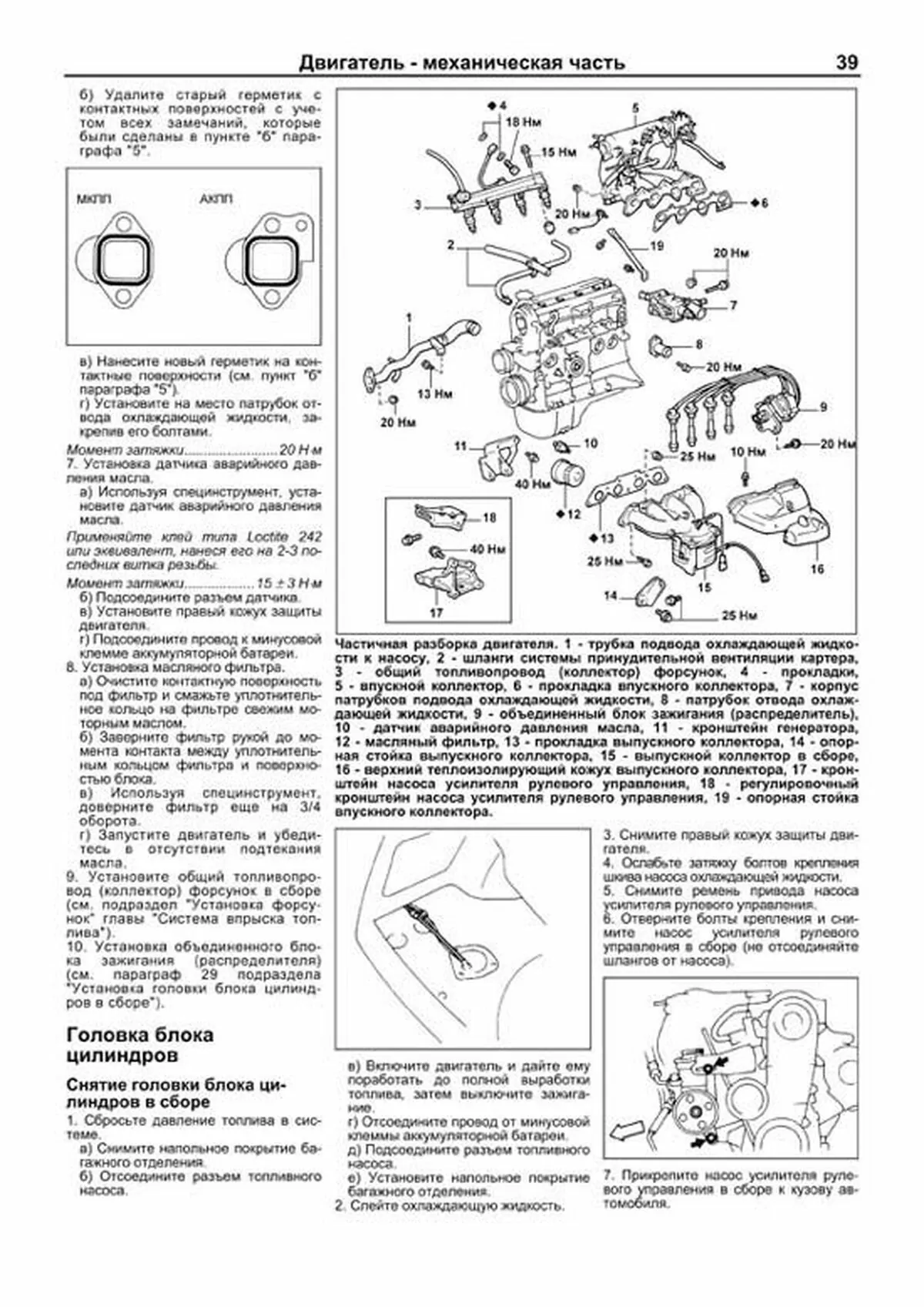

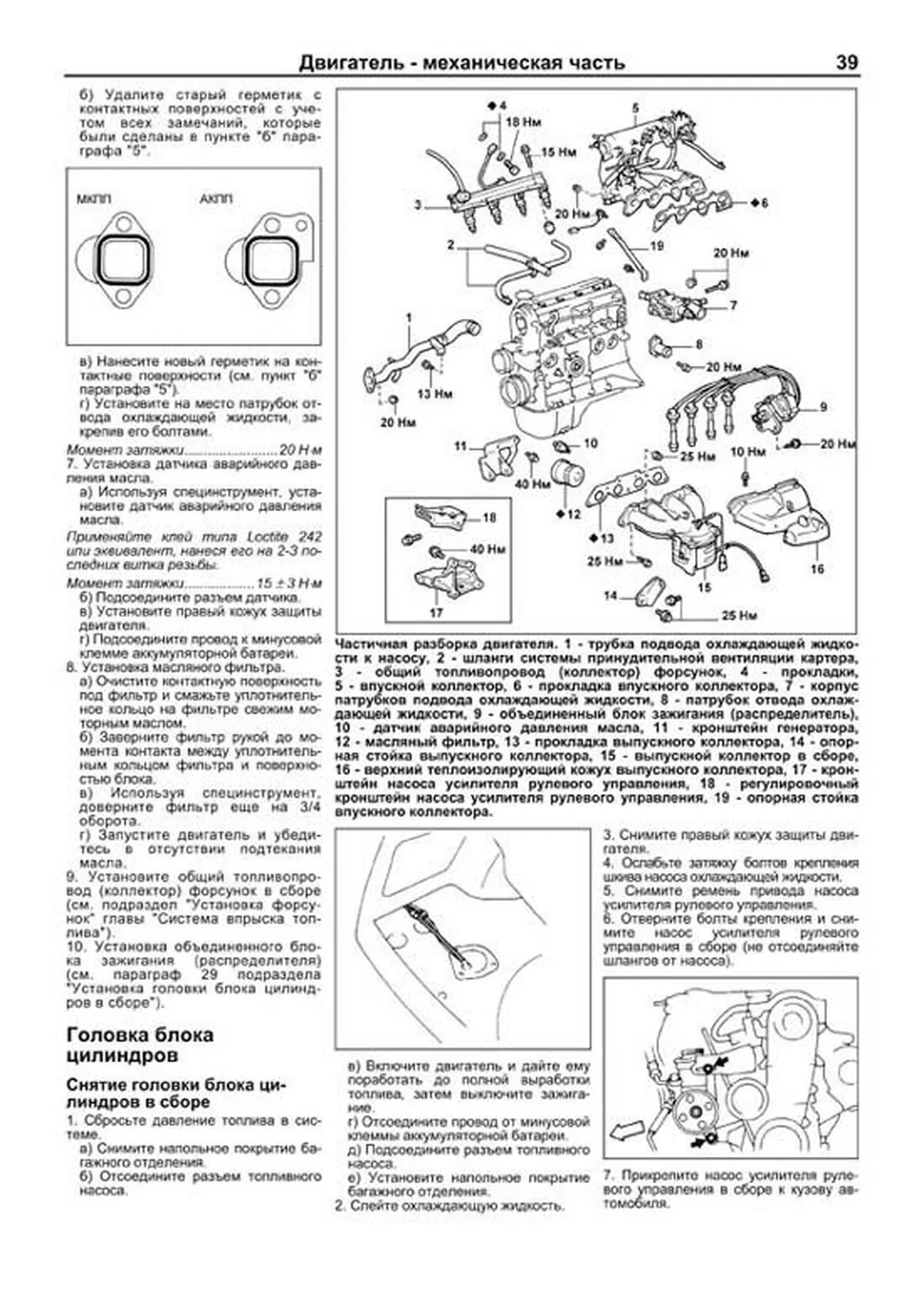

Головка блока цилиндров 39
Снятие головки блока цилиндров в сборе 39
Разборка головки блока цилиндров 43
Проверка, очистка и ремонт деталей головки блока цилиндров 43
Сборка головки блока цилиндров 47
Установка головки блока цилиндров в сборе 48
Блок цилиндров 51
Подготовка к разборке блока цилиндров 51
Разборка блока цилиндров 53
Проверка блока цилиндров 55
Разборка узла "поршень-шатун" 55
Проверка состояния поршня и шатуна 56
Расточка цилиндров 57
Проверка и ремонт коленчатого вала 57
Замена сальников коленчатого вала 57
Сборка узла "поршень-шатун" 58
Сборка блока цилиндров 59
Окончательная сборка двигателя 60
Система охлаждения 62
Описание системы охлаждения 62
Радиатор 62
Пробка заливной горловины радиатора (пробка радиатора) 62
Расширительный бачок 62
Насос охлаждающей жидкости 62
Термостат 62
Заправочные емкости системы охлаждения 63
Проверка уровня и качества охлаждающей жидкости 63
Замена охлаждающей жидкости 63
Насос охлаждающей жидкости 63
Термостат 65
Радиатор 65
Очистка радиатора 65
Проверка радиатора 65
Проверка электровентилятора системы охлаждения на автомобиле 65
Температура охлаждающей жидкости ниже 83С 65
Возможные неисправности, их причины и методы устранения 66
Температура охлаждающей жидкости выше 93С 66
Проверка термовыключателя (термореле) 66
Проверка главного реле двигателя (ENGINE MAIN) 66
Проверка реле электродвигателя вентилятора системы охлаждения 66
Проверка мотора электровентилятора 66
Система смазки 67
Описание системы смазки 67
Масляный насос 67
Регулятор давления масла (редукционный клапан) 67
Масляный фильтр 67
Проверка давления масла 68
Замена масла и фильтра 68
Масляный насос 68
Замена переднего сальника коленчатого вала 69
Возможные неисправности, их причины и методы их устранения 70
Система впрыска топлива 71
Описание 71
Топливная система 71
Система воздухоснабжения 71
Система электронного управления 71
Меры предосторожности 71
Меры предосторожности при обслуживании электрооборудования 71
Меры предосторожности при наличии на автомобиле мобильной системы радиосвязи 72
Меры предосторожности при работе с системой воздухоснабжения 72
Меры предосторожности при работе с электронной системой управления 72
Меры предосторожности при работе с топливной системой 73
Система диагностирования 73
Описание 73
Контрольная лампа "CHECK" 74
Вывод диагностических кодов в режиме текущей самодиагностики 74
Стирание диагностического кода 74
Индикация диагностики 74
Поиск неисправностей вольт/омметром 74
Диагностические коды для электронного блока управления 75
Процедура проверки системы электронного управления впрыском топлива 76
Выводы электронного блока управления 76
Проверки отдельных цепей системы электронного управления впрыском топлива с помощью вольтметра 79
Выводы: +В - Е1, +В1 - Е1 79
Выводы: ВАТТ - Е1 79
Выводы: IDL - E2, VTA - E2, VCC - E2 79
Выводы: IGT - E1 80
Выводы: STA - E1 81
Выводы: №10 - E01, Е02, №20 - Е01, Е02 81
Выводы: W - E1 82
Выводы: PIM - E2 и VCC - E2 82
Выводы: THA - E2 82
Выводы: THW - E2 83
Выводы: А/С - E1 (модели с кондиционером) 83
Топливный насос 84
Проверка на двигателе 84
Снятие топливного насоса 84
Установка топливного насоса 84
Форсунка холодного пуска 85
Проверка на двигателе 85
Снятие форсунки холодного пуска 85
Проверка форсунки холодного пуска 85
Установка форсунки холодного пуска 86
Регулятор давления топлива 86
Проверка на двигателе 86
Снятие регулятора давления топлива 86
Установка регулятора 86
Топливный фильтр 86
Снятие топливного фильтра 86
Установка топливного фильтра 86
Форсунки 86
Проверка форсунок на двигателе 86
Снятие форсунок 87
Проверка форсунок 87
Установка форсунок 87
Корпус дроссельной заслонки 88
Снятие корпуса дроссельной заслонки 88
Разборка корпуса дроссельной заслонки 88
Проверка корпуса дроссельной заслонки 89
Сборка корпуса дроссельной заслонки 89

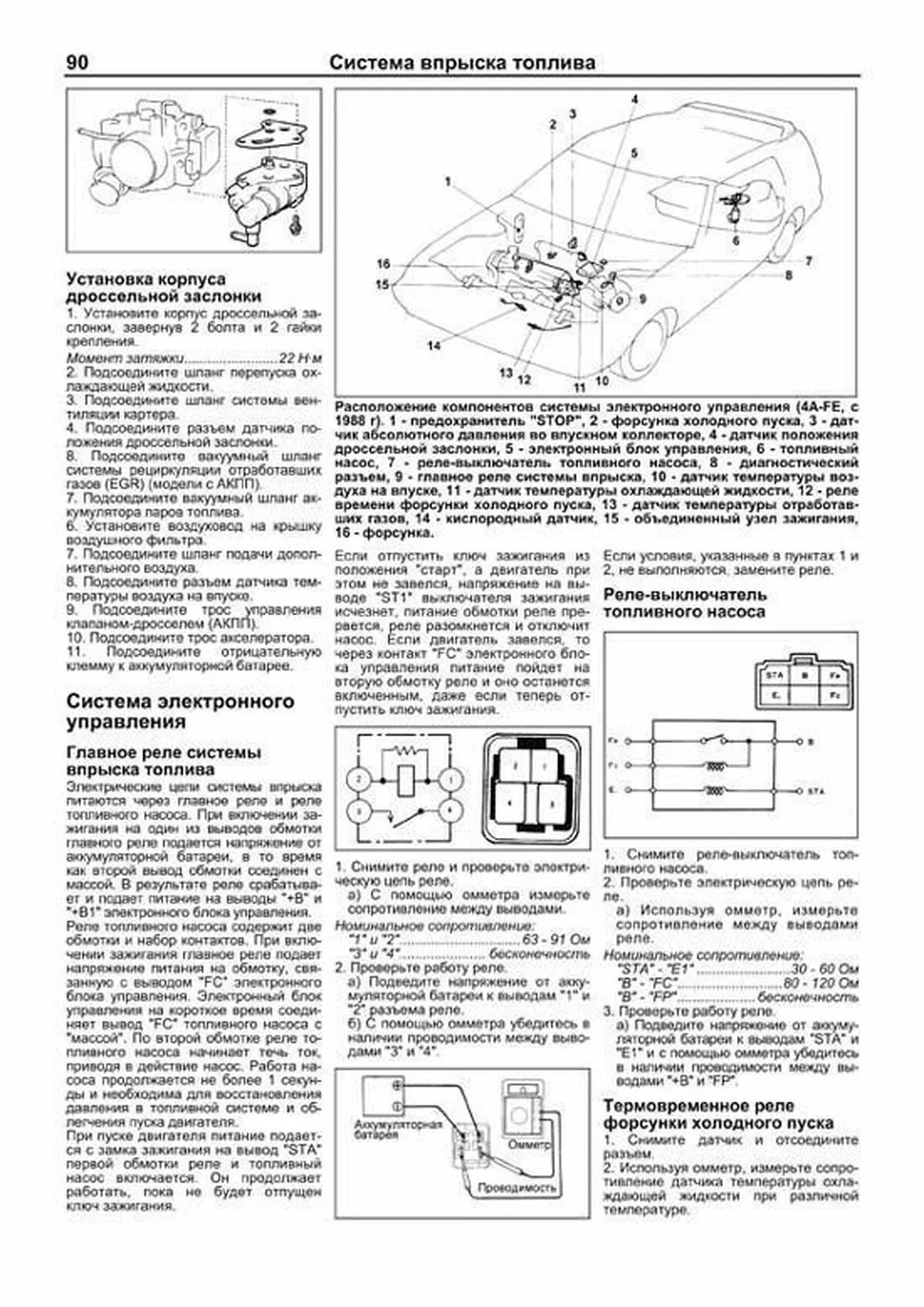

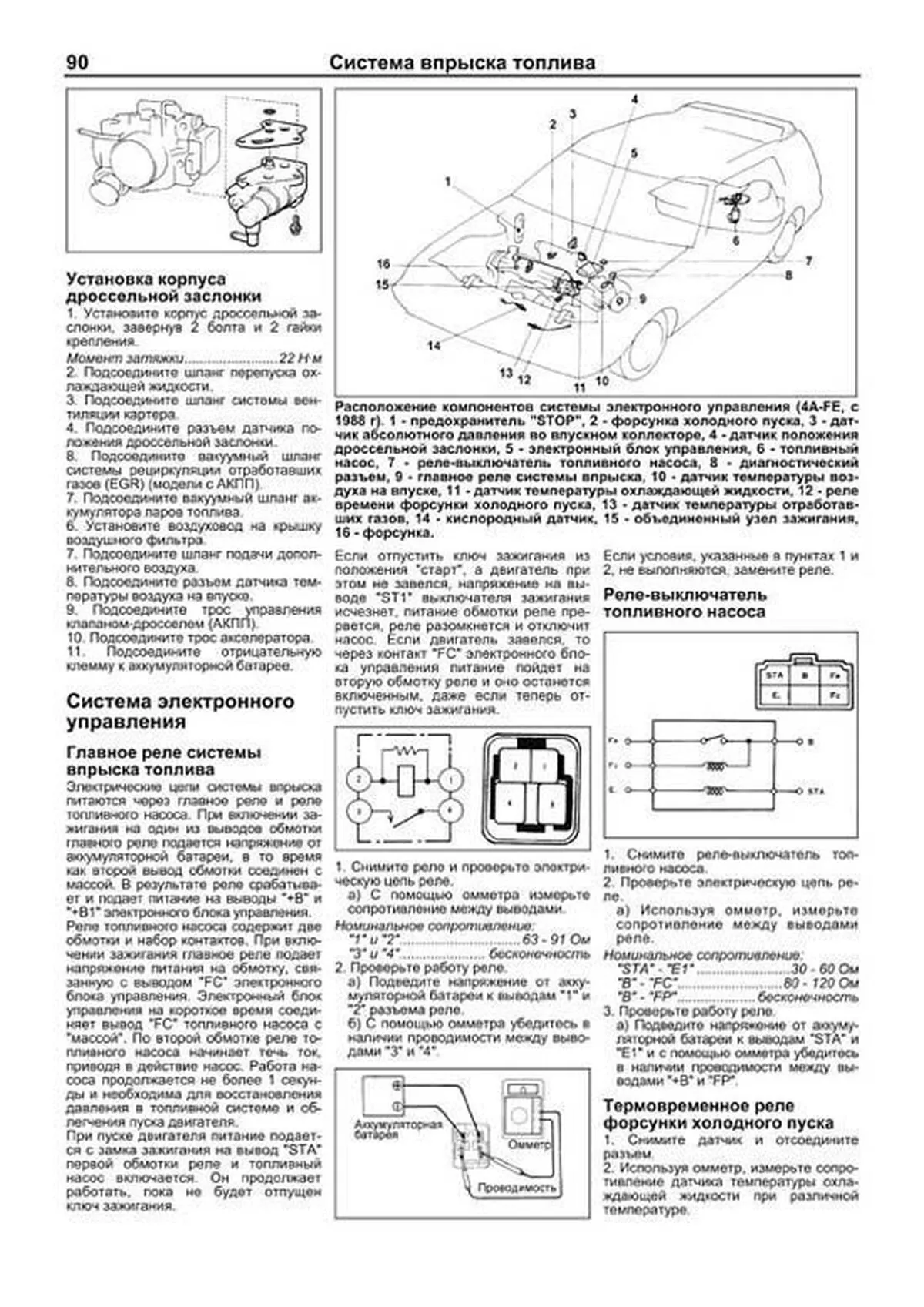

Установка корпуса дроссельной заслонки 90
Система электронного управления 90
Главное реле системы впрыска топлива 90
Реле-выключатель топливного насоса 90
Термовременное реле форсунки холодного пуска 90
Датчик температуры охлаждающей жидкости и датчик температуры воздуха на впуске 91
Датчик абсолютного давления во впускном коллекторе 91
Система рециркуляции отработавших газов (EGR) (4A-FE) 92
Вакуумный модулятор системы рециркуляции отработавших газов (EGR) (4A-FE с АКПП) 92
Пневмоклапан системы рециркуляции отработавших газов (EGR) (4A-FE) 92
Биметаллический пневмоклапан (4A-FE) 92
Электронный блок управления 92
Проверка кислородного датчика 93
Кислородный датчик 94
Примечания к процедурам поиска неисправностей 94
Порядок поиска неисправностей 94
Двигатель не запускается или запускается с трудом (коленчатый вал не проворачивается или проворачивается медленно) 94
Двигатель не запускается или запускается с трудом (коленчатый вал проворачивается легко) 94
Двигатель часто глохнет 95
Двигатель иногда глохнет 95
Неустойчивый холостой ход и/или пропуски зажигания 95
Высокая частота вращения холостого хода 95
Вспышки во впускной системе (бедная смесь) 96
Догорание топлива в выхлопной трубе (богатая смесь, пропуски зажигания) 96
Двигатель работает с перебоями и/или плохой разгон 96
Система зажигания 97
Описание 97
Проверка на искрообразование 97
Проверка высоковольтных проводов 97
Проверка свечей зажигания 98
Проверка элементов системы зажигания 98
Проверка катушки зажигания 98
Проверка распределителя 98
Объединенный узел зажигания 99
Снятие 99
Разборка объединенного узла зажигания 99
Проверка объединенного узла зажигания 100
Сборка объединенного узла зажигания 100
Установка объединенного узла зажигания 100
Система запуска 101
Принцип действия 101
Стартер 101
Разборка (стартер с редуктором обычного типа) 101
Разборка (стартера 0,8 кВт с планетарным редуктором) 101
Замена выводов тягового реле 102
Проверка стартера 103
Сборка стартера (с редуктором обычного типа) 106
Сборка (стартер с редуктором планетарного типа) 106
Проверка работы стартера 108
Реле стартера 108
Система зарядки 109
Меры предосторожности 109
Проверки на автомобиле 109
Генератор - разборка, проверка и сборка 110
Разборка 110
Проверка ротора 111
Проверка статора 111
Проверка щеток 111
Проверка блока выпрямителей 112
Проверка подшипников 112
Сборка 112
Сцепление 114
Проверка и регулировка хода педали сцепления 114
Главный цилиндр привода выключения сцепления - снятие и установка 114
Рабочий цилиндр привода выключения сцепления - снятие и установка 114

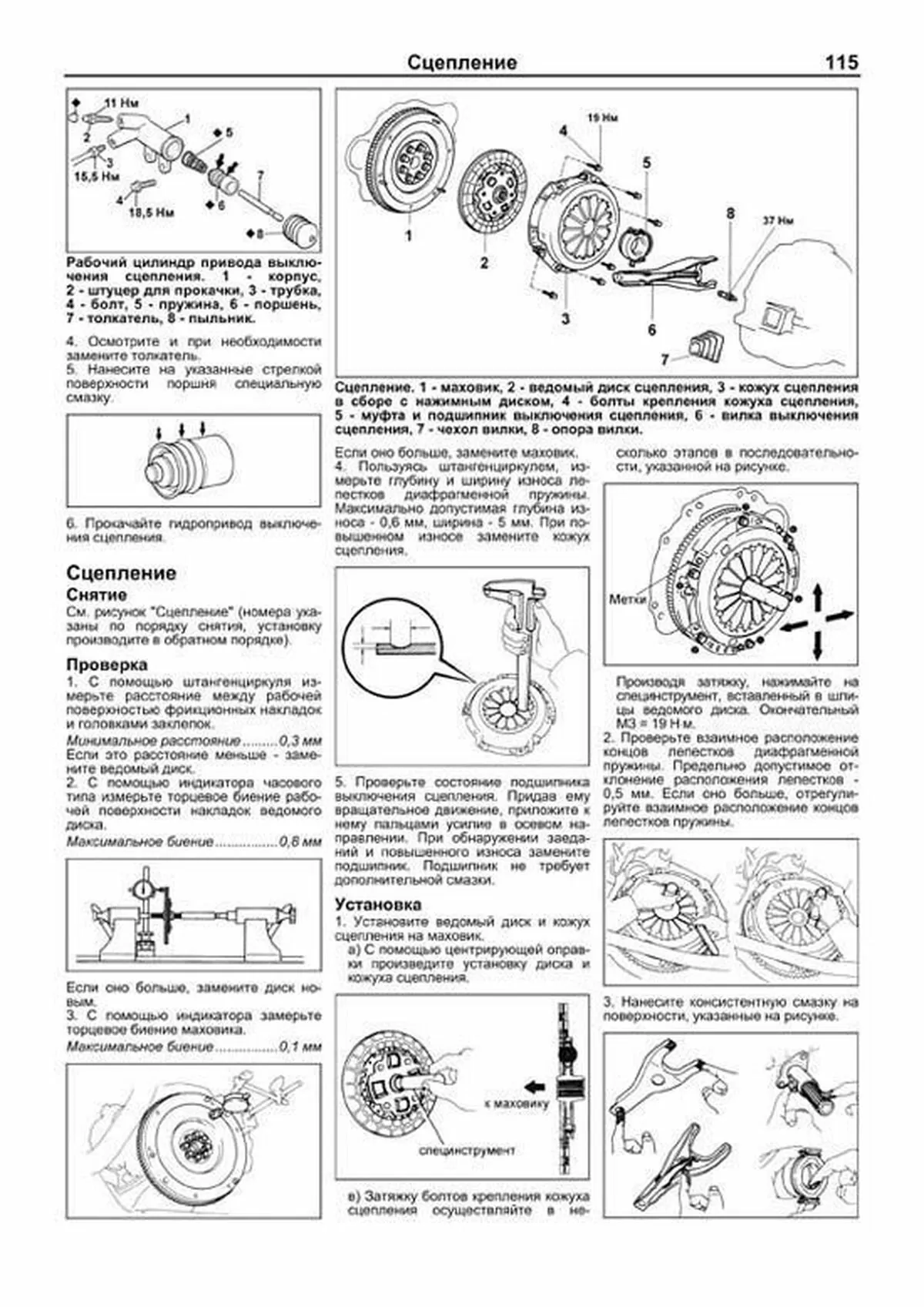

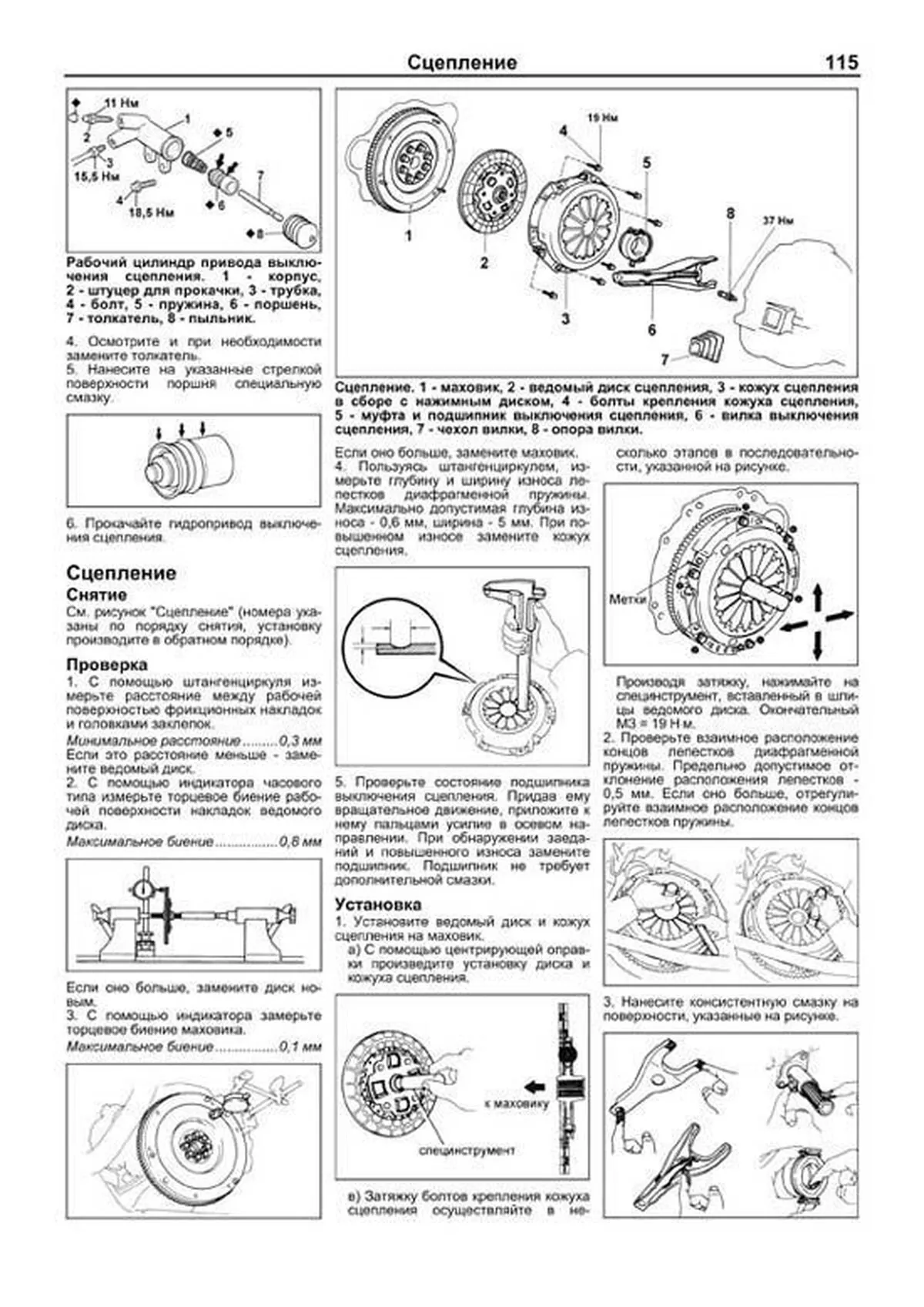

Сцепление 115
Механическая коробка передач 116
Схема работы трансмиссии 116
Особенности конструкции МКПП моделей 4WD 116
Общая информация 117
Проверка и замена масла в МКПП и раздаточной коробке 117
Система блокировки межосевого дифференциала 120
Проверка системы 120
Проверка элементов 120
Проверка электромагнитных клапанов 121
Проверка вакуумного привода 121
Рычаг переключения передач 122
Замена сальников передних приводных валов 122
Замена сальника выходного вала раздаточной коробки 123
Автоматическая коробка передач 124
Общее описание 124
Гидротрансформатор 124
Планетарная коробка передач 124
Гидравлическая система управления 125
Предварительные проверки 125
Проверка и регулировка троса управления клапаном-дросселем 125
Проверка и регулировка тяги управления АКПП 125
Проверка и регулировка выключателя запрещения запуска двигателя 125
Проверка частоты вращения холостого хода (диапазон N) 125
Диагностика АКПП 125
Проверка механических систем КПП 125
Тест на полностью заторможенном автомобиле (stall test) 125
Проверка времени включения передачи 126
Гидравлический тест 126
Дорожный тест 127
Тест муфты блокировки межосевого дифференциала 127
Проверка давления масла 127
Проверка элементов 128
Электрические элементы 128
Трос управления клапаном-дросселем 129

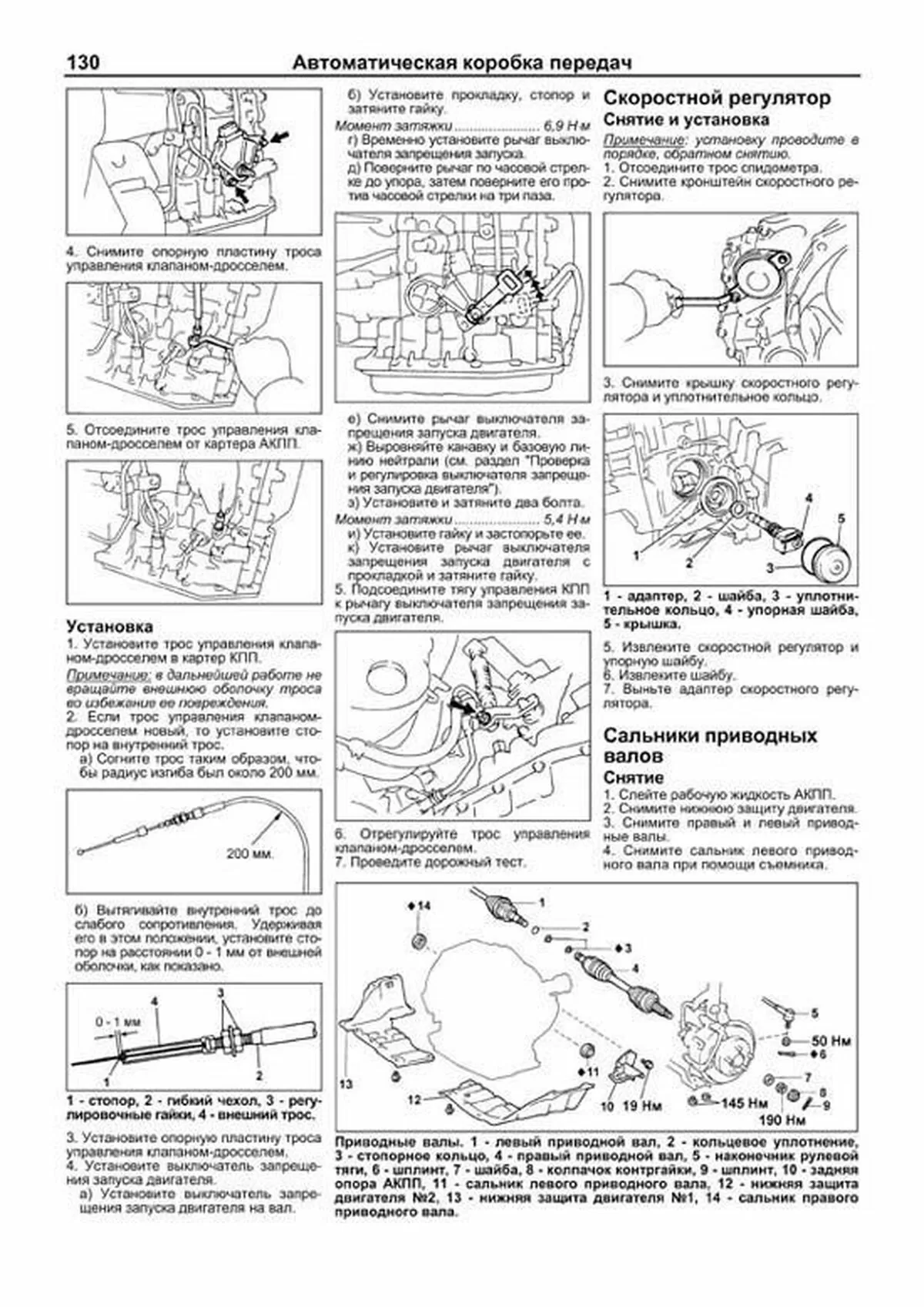

Скоростной регулятор 130
Сальники приводных валов 130
Сальник выходного вала раздаточной коробки 131
Гидротрансформатор и пластина привода гидротрансформатора 131
Проверка 131
Раздаточная коробка 132
Общее описание 132
Карданный вал 137
Снятие 137
Проверка 137
Разборка 138
Сборка 138
Установка 138
Подвеска 139
Предварительные проверки 139
Регулировка углов установки передних колес 139
Проверка и регулировка схождения 139
Проверка углов поворота колес 139
Проверка развала, продольного и поперечного наклона оси поворота 139

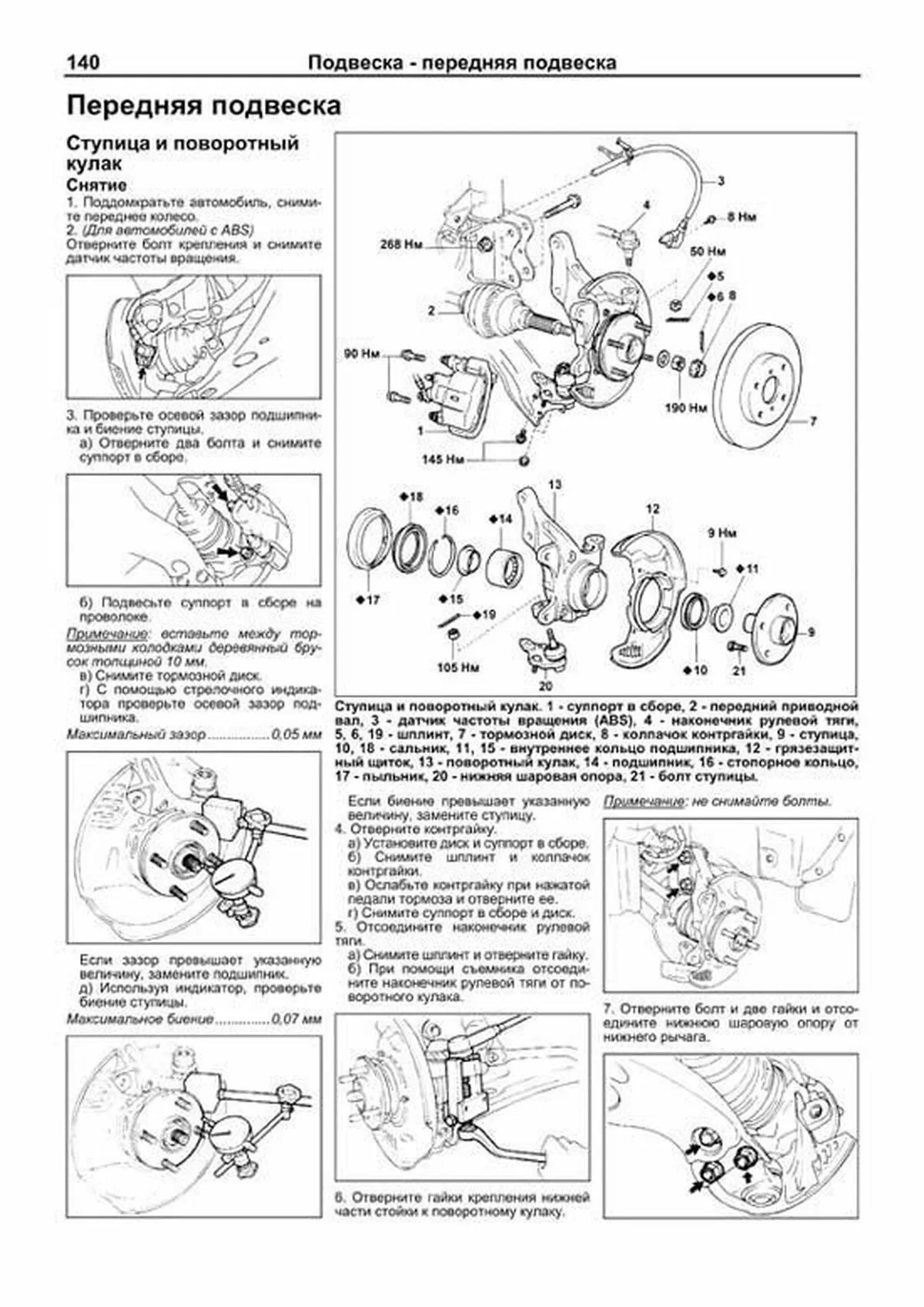

Передняя подвеска 140
Ступица и поворотный кулак 140
Замена болта ступицы 142
Приводные валы 142
Стойка передней подвески 145
Снятие и разборка 145
Проверка амортизатора 146
Проверка привода системы управления клиренсом 146
Сборка и установка 146
Нижний рычаг 147
Нижняя шаровая опора 149
Предварительная проверка 149
Стабилизатор поперечной устойчивости 149
Задняя подвеска 151
Задняя полуось 151
Снятие полуоси 151
Проверка и ремонт деталей полуоси 151
Установка полуоси 152
Замена болта ступицы 152
Редуктор заднего моста 152
Замена переднего сальника 152
Снятие и установка 153
Амортизаторы и пружины 154
Снятие 154
Проверка амортизатора 155
Проверка привода системы управления клиренсом 155
Установка 155
Рычаги подвески 157
Снятие и установка 157
Замена втулки тяги Панара 157
Стабилизатор поперечной устойчивости 157
Снятие 157
Установка 157
Система управления клиренсом 158
Проверка уровня рабочей жидкости 158
Прокачка системы управления клиренсом 158
Проверка работы индикаторов 158
Проверка работы системы 159
Проверка давления рабочей жидкости 159
Поиск неисправностей 159
Предварительные проверки 159
Описание защитных функций и мер предосторожности 159
Считывание кодов неисправностей 160
Проверка реле 160
Проверка датчика 160
Проверка переключателя и индикаторов 161
Проверка клапана 161
Проверка на выводах разъема электронного блока управления 161
Рулевое управление 163
Проверка люфта рулевого колеса 163
Снятие и установка рулевой колонки 163
Снятие 163
Установка 164
Рулевая колонка 164
Разборка рулевой колонки 164
Проверка рулевой колонки 165
Сборка рулевой колонки 165
Рулевое управление с усилителем 166
Описание 166
Рекомендации по техническому обслуживанию 166
Проверка ремня привода насоса усилителя 168
Проверка уровня рабочей жидкости 168
Проверка системы увеличения частоты вращения холостого хода 168
Замена рабочей жидкости усилителя рулевого управления 168
Прокачка системы усилителя рулевого управления 168
Проверка давления рабочей жидкости 168
Проверка усилия на рулевом колесе 169
Насос усилителя рулевого управления 169
Рулевой механизм 170
Снятие и установка 170
Замена рулевых тяг 171
Проверка рейки 172
Тормозная система 173
Проверка и регулировка педали тормоза 173
Проверка работоспособности вакуумного усилителя 173
Прокачка тормозной системы 173
Проверка и регулировка стояночного тормоза 174
Задние барабанные тормоза 174
Главный тормозной цилиндр 174
Снятие 174
Разборка 174
Проверка 174
Сборка 175
Установка 175
Вакуумный усилитель тормозов 175
Передние тормоза 176
Замена тормозных колодок 176

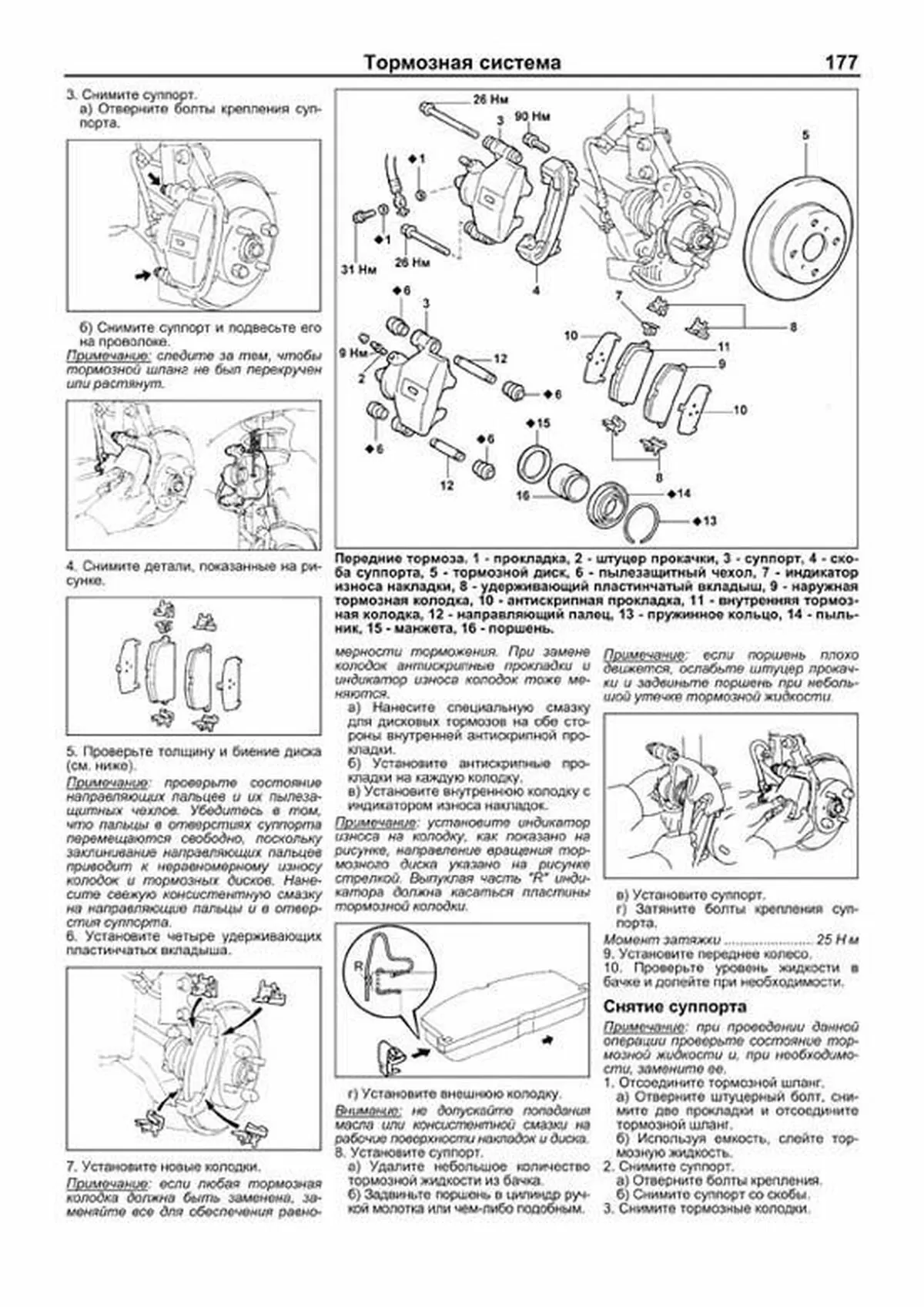

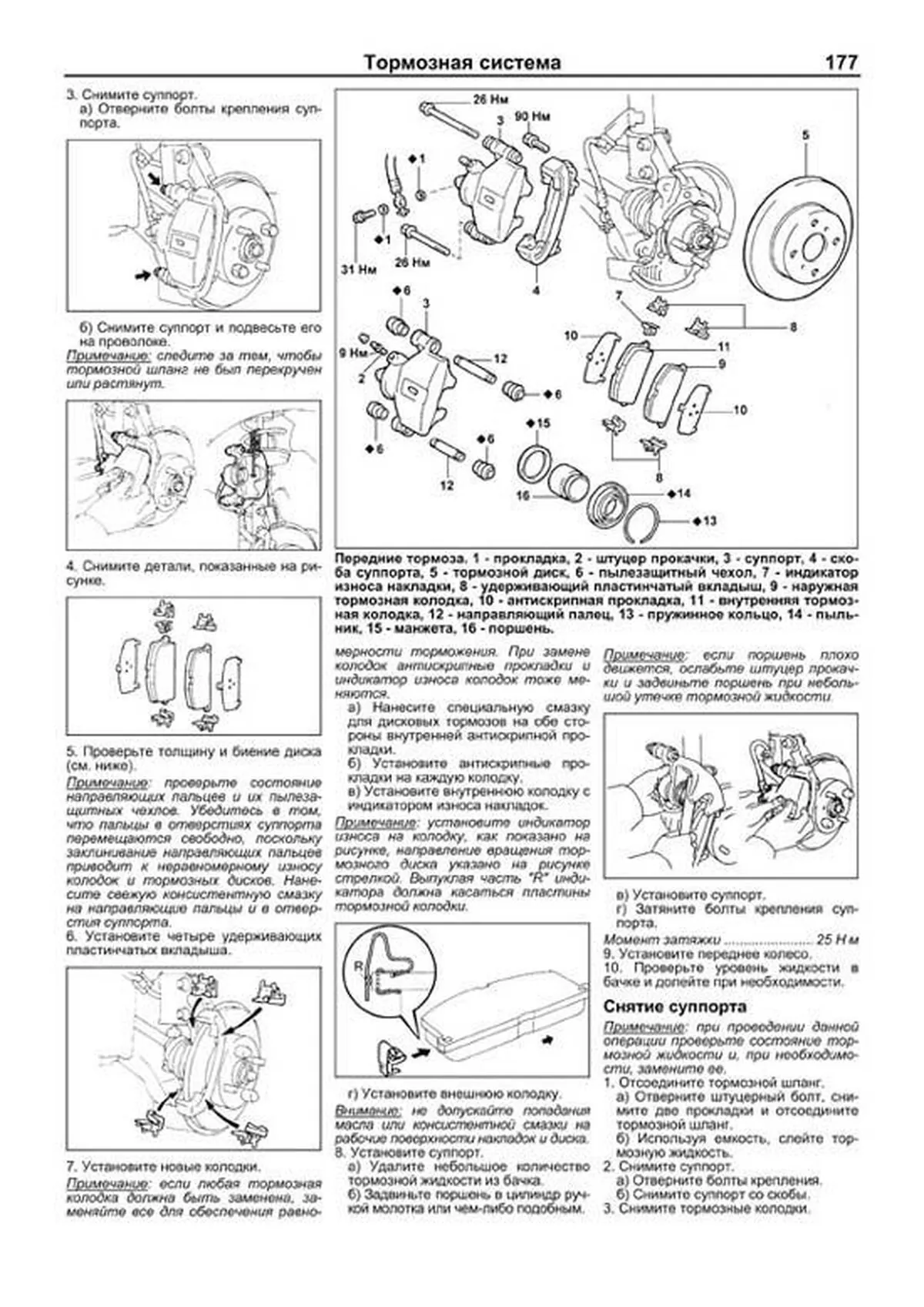

Снятие суппорта 177
Разборка суппорта 178
Проверка и ремонт передних тормозов 178
Сборка суппорта 178
Установка суппорта 178
Задние барабанные тормоза 178
Снятие 178
Проверка деталей 180
Установка 180
Регулятор давления (P - valve) 181
Проверка давления жидкости 181

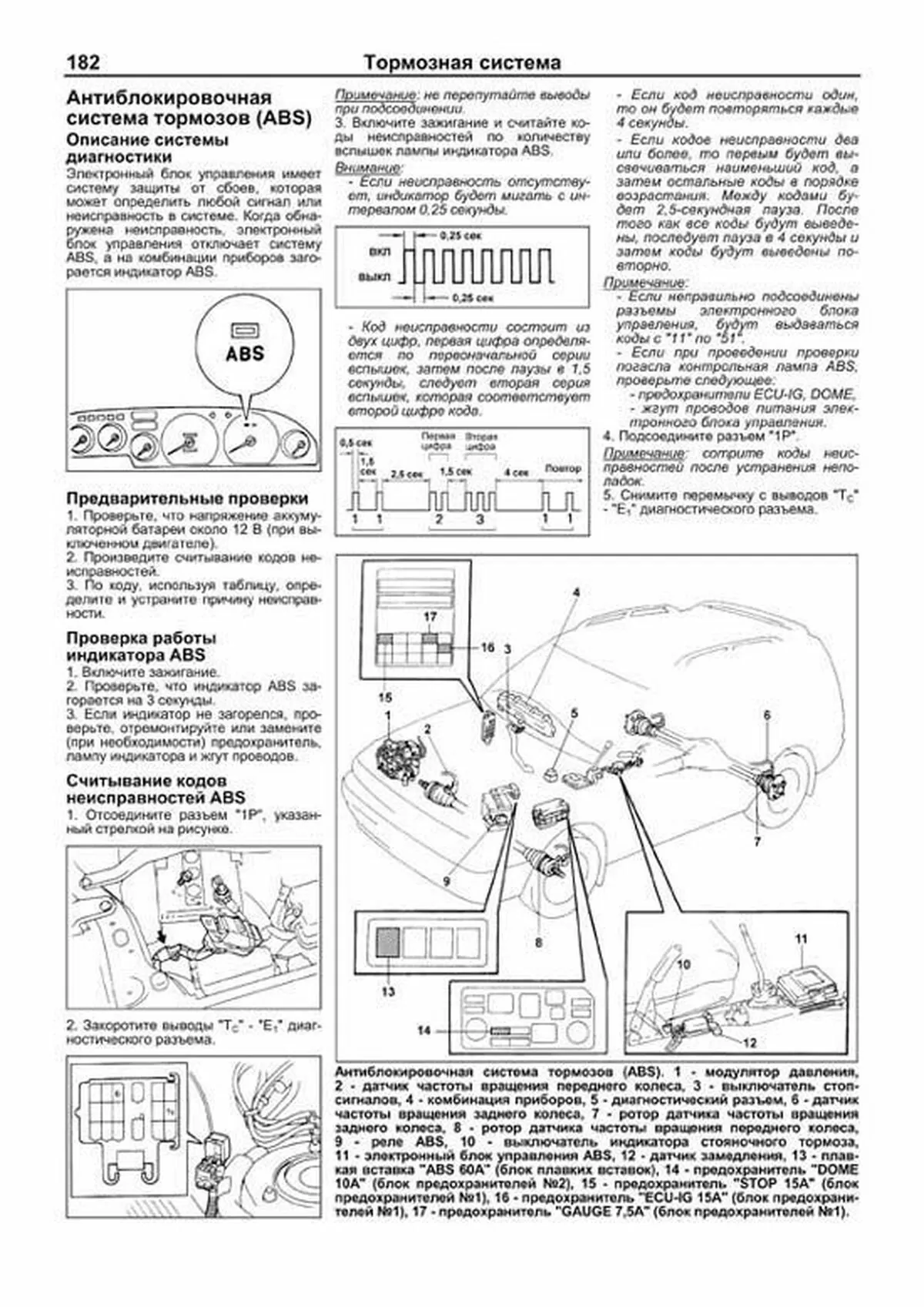

Антиблокировочная система тормозов (ABS) 182
Описание системы диагностики 182
Предварительные проверки 182
Проверка работы индикатора ABS 182
Считывание кодов неисправностей ABS 182
Стирание кодов неисправностей ABS 183
Проверка работы датчиков частоты вращения 183
Проверка работы датчика замедления 185
Модулятор давления - снятие и установка 185
Модулятор давления - проверка 186
Управляющее реле - проверка 187
Датчики частоты вращения колес - проверка 187
Датчик замедления - проверка 187
Выключатель индикатора стояночного тормоза - проверка 187
Выключатель стоп-сигналов - проверка 187
Индикатор ABS комбинации приборов - проверка 188
Проверка цепи антиблокировочной системы тормозов 188

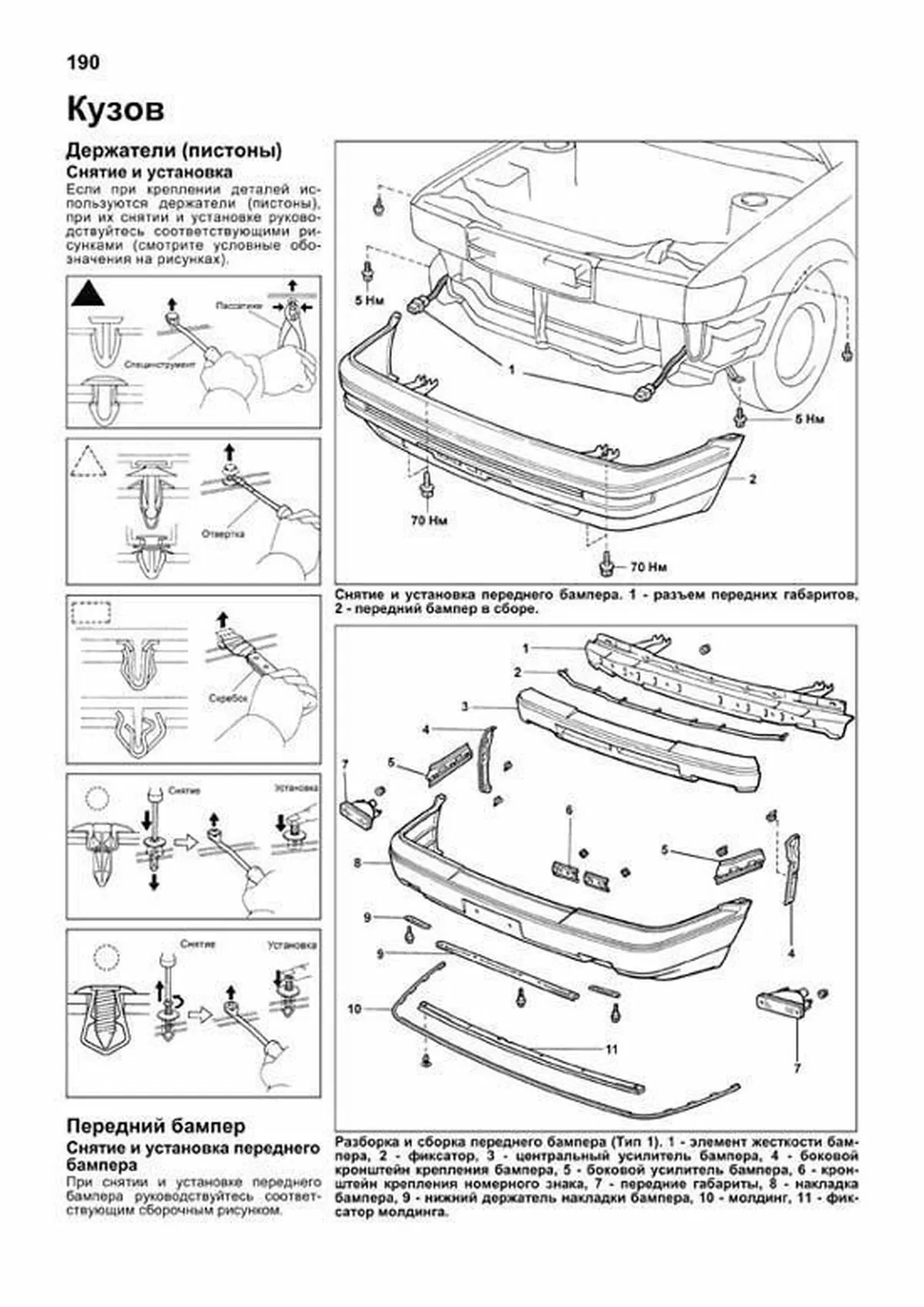

Кузов 190
Держатели (пистоны) 190
Снятие и установка 190
Передний бампер 190
Снятие и установка переднего бампера 190
Разборка и сборка переднего бампера 191
Капот 191
Регулировка капота 191
Задний бампер 192
Снятие и установка заднего бампера 192
Разборка и сборка заднего бампера 192
Боковые двери 192
Регулировка передних боковых дверей 192
Регулировка задних боковых дверей 193
Разборка передних боковых дверей 194
Сборка передних боковых дверей 196
Разборка задних боковых дверей 196
Сборка задних боковых дверей 198
Дверь задка 198
Разборка и сборка двери задка 198
Регулировка двери задка 198
Лобовое стекло 199
Снятие лобового стекла 199
Установка лобового стекла 200
Стекло двери задка 201
Снятие стекла двери задка 201
Установка стекла двери задка 201
Заднее боковое неподвижное стекло 202
Снятие заднего бокового неподвижного стекла 202
Установка заднего бокового неподвижного стекла 202
Люк 202
Регулировка люка 202
Задние динамики и динамик низких частот 204
Снятие и установка 204
Панель приборов 204
Снятие и установка 204
Электрооборудование кузова 206
Общая информация 206
Меры предосторожности 206
Замена предохранителей 206
Идентификация разъемов 206
Замок зажигания 209
Проверка замка зажигания 209
Комбинированный переключатель 209
Снятие 209
Установка 209
Проверка элементов системы управления освещением 209
Проверка реле управления освещением 209
Проверка реле габаритов 209
Проверка переключателя управления освещением 209
Проверка переключателя ближнего/дальнего света фар 209
Проверка переключателя указателей поворота 211
Проверка реле-прерывателя указателей поворота 211
Проверка выключателя аварийной сигнализации 211
Проверка выключателя фонаря заднего хода 211
Проверка выключателя стоп-сигналов 211
Проверка интегрированного реле (напоминание о невыключенном освещении) 211
Стеклоочиститель 211
Проверка переключателя очистителя ветрового стекла 211
Проверка работы очистителя ветрового стекла 212
Проверка работы омывателя ветрового стекла 213
Проверка электродвигателя очистителя ветрового стекла 213
Проверка переключателя очистителя заднего стекла 213
Проверка реле очистителя заднего стекла 213
Проверка электродвигателя очистителя заднего стекла 214
Проверка работы электродвигателя очистителя заднего стекла 214
Проверка клапана выбора омывателя (ветрового или заднего стекла) 214
Обогреватель заднего стекла 214
Проверка переключателя обогревателя заднего стекла 214
Проверка и ремонт проводов обогревателя заднего стекла 214
Стеклоподъемники 215
Проверка главного реле стеклоподъемников 215
Проверка главного переключателя стеклоподъемников 215
Проверка переключателя стеклоподъемника 215
Проверка электродвигателя стеклоподъемника 216
Проверка тепловых предохранителей стеклоподъемников 216
Проверка главного реле стеклоподъемников 216
Центральный замок 217
Проверка выключателя блокировки замка двери 217
Проверка выключателя центрального замка (в замке двери) 217
Проверка электропривода замка двери 217
Проверка реле управления центральным замком 218
Люк 218
Проверка переключателя управления люком 218
Проверка электродвигателя привода люка 218
Проверка теплового предохранителя (в двигателе) 218
Зеркала 218
Снятие наружного зеркала заднего вида 219
Установка наружного зеркала заднего вида 219
Проверка переключателя регулировки положения зеркал заднего вида 219
Проверка зеркала 219
Указатель уровня топлива 219
Проверка сопротивления указателя уровня топлива 219
Проверка указателя уровня топлива 219
Проверка индикатора и датчика низкого уровня топлива 219
Проверка датчика указателя уровня топлива 220
Индикатор и датчик температуры охлаждающей жидкости 220
Проверка указателя температуры охлаждающей жидкости 220
Проверка датчика температуры охлаждающей жидкости 221
Индикаторы и датчики тормозной системы 221
Простая проверка индикатора стояночного тормоза 221
Проверка индикатора стояночного тормоза 221
Проверка индикатора низкого уровня тормозной жидкости 221
Проверка датчика включения стояночного тормоза 221
Проверка датчика низкого уровня тормозной жидкости 223
Индикатор и датчик аварийного давления мала 223
Проверка цепи датчика аварийного давления масла 223
Проверка датчика аварийного давления масла 223
Датчик температуры отработавших газов 223
Проверка лампы и ее цепи 223
Проверка датчика температуры отработавших газов 223
Датчик температуры рабочей жидкости АКПП 223
Проверка цепи 223
Проверка датчика 223
Проверка зуммера превышения скорости 223
Коды цветов проводов 226
Вентиляция и отопление 227
Панель управления отопителем 227
Установка 227
Проверка панели управления отопителем 228
Вентилятор отопителя 228
Снятие вентилятора отопителя 228
Проверка вентилятора отопителя 228
Сервоприводы 229
Проверка сервопривода заслонки забора воздуха 229
Проверка сервопривода заслонки направления обдува 229
Выводы системного усилителя 229
Схемы электрооборудования 230
Сокращения и условные обозначения на схемах электрооборудования 230
Коды цветов проводов 230
Схема 1-1 (с 1988 г) 231
Источники питания
Системы запуска
Система зарядки
Система зажигания

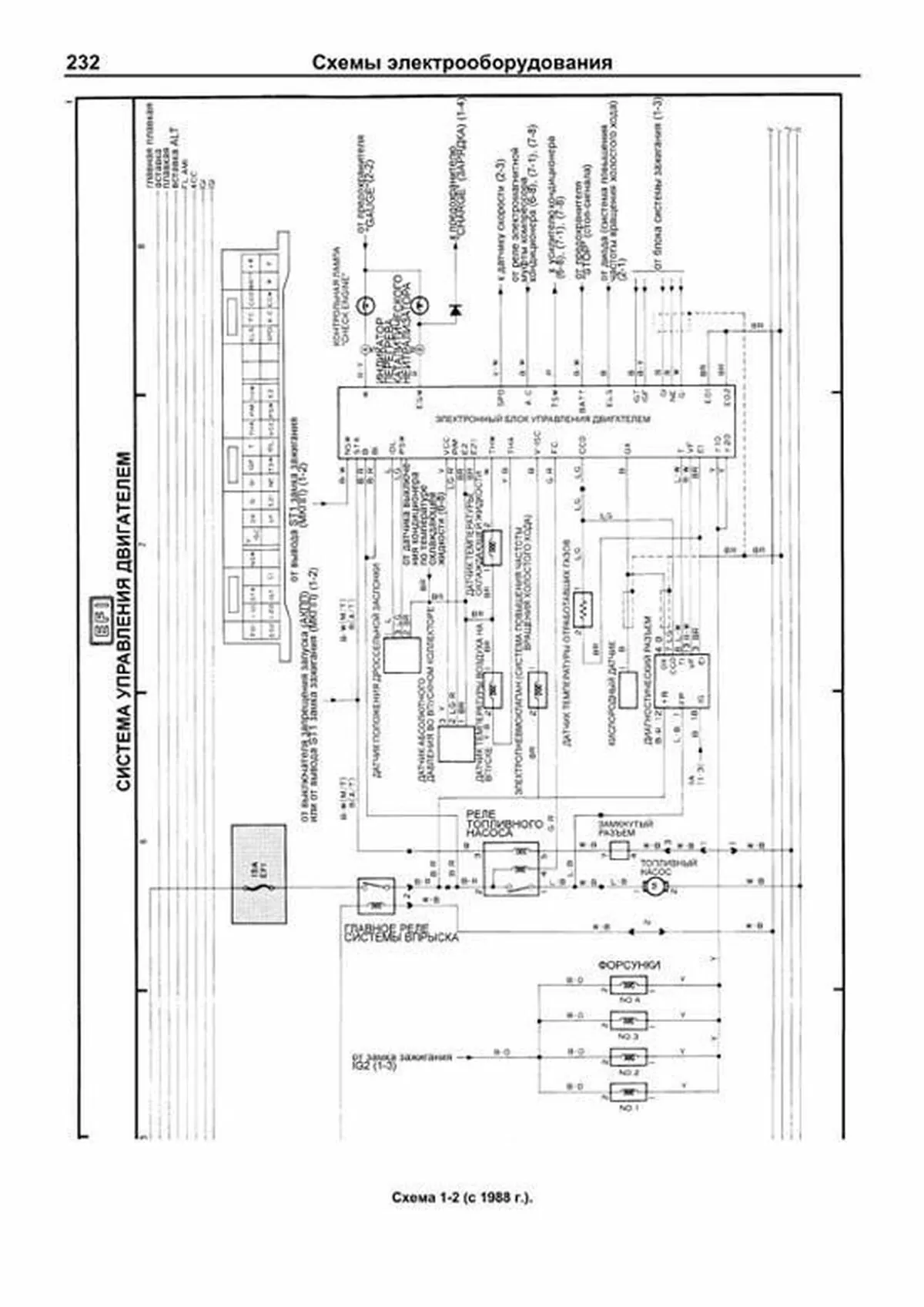

Схема 1-2 (с 1988 г) 232
Система управления двигателем
Схема 2-1 (с 1988 г) 233
Система управления двигателем
Комбинация приборов
Схема 2-2 (с 1988 г) 234
Подсветка
Фары
Схема 3-1 (с 1990 г) 235
Противотуманные фары
Указатели поворота и аварийная сигнализация
Стоп-сигналы
Фонарь заднего хода
Схема 3-2 (с 1988 г) 236
Внутреннее освещение
Очиститель ветрового стекла
Очиститель заднего стекла
Схема 4-1 (с 1988 г) 237
Электропривод стеклоподъемников
Центральный замок
Схема 4-2 (с 1988 г) 238
Повышающая передача
Управление клиренсом
Обогреватель заднего стекла
Схема 5-1 (с 1988 г) 239
Управление блокировкой межосевого дифференциала
Электропривод зеркал
Звуковой сигнал
Схема 5-2 (с 1988 г) 240
Магнитола
Прикуриватель
Часы
Электровентилятор радиатора
Схема 6-1 (с 1988 г) 241
Система кондиционирования (с кнопочным управлением)
Схема 6-2 (с 1988 г) 242
Система кондиционирования (с кнопочным управлением)
Схема 7-1 (с 1988 г) 243
Система кондиционирования (с ручным управлением)
Схема 7-2 (с 1988 г) 244
Система кондиционирования (с ручным управлением)
Схема 4 (с 1990 г) 245
Источники питания
Схема 5 (с 1990 г) 246
Управление двигателем (4A-FHE)
Схема 6 (с 1990 г) 247
Комбинация приборов (RVS AV-2)
Стоп-сигналы
Схема 7 (с 1990 г) 248
Габаритные фонари и освещение
Противотуманные фары

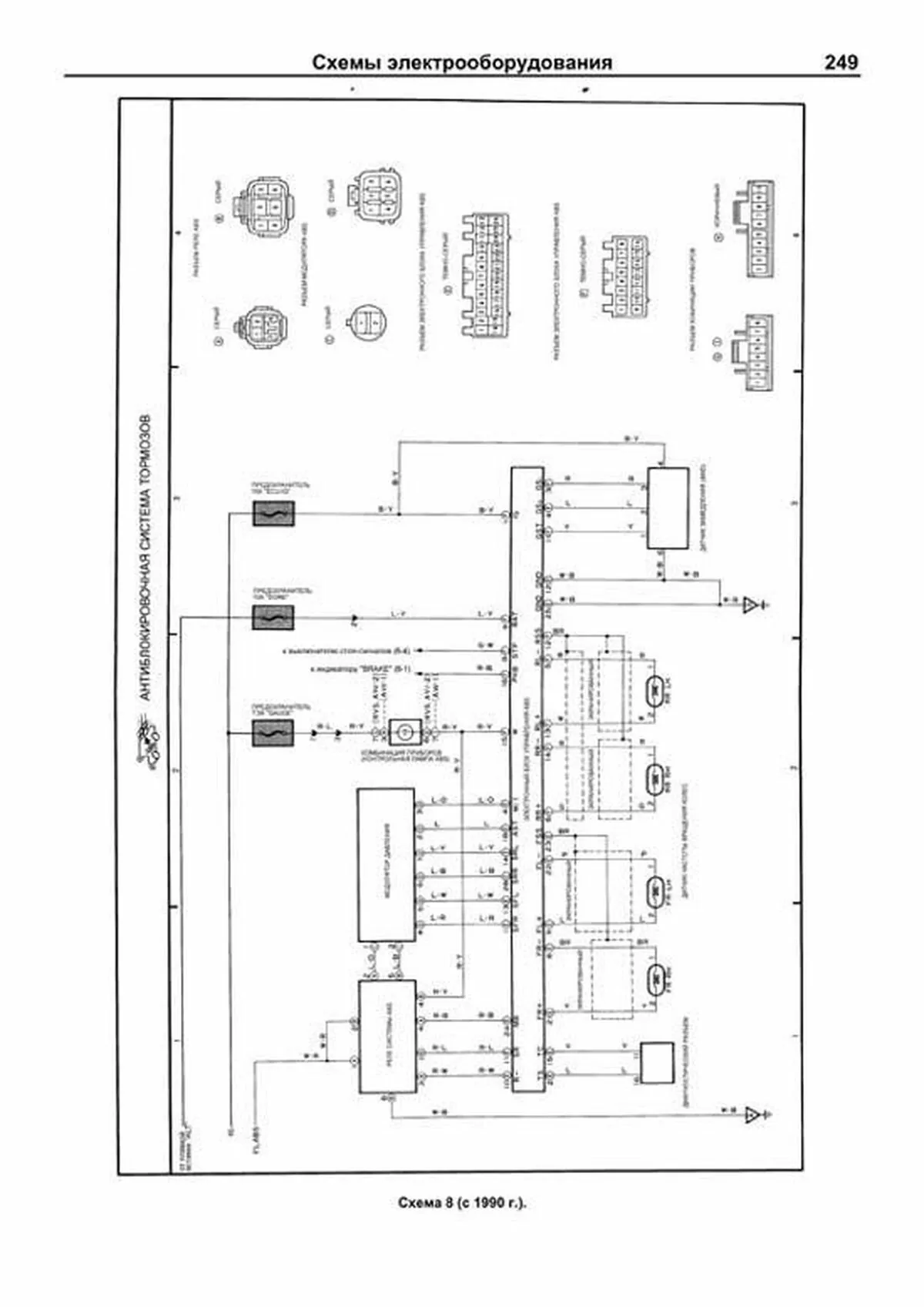

Схема 8 (с 1990 г) 249
Антиблокировочная система тормозов
Схема 9 (с 1990 г) 250
Система управления клиренсом
Задний стеклоочиститель и омыватель
Схема 10 (с 1990 г) 251
Управление режимом блокировки межосевого дифференциала (АКПП)
Управление режимом блокировки межосевого дифференциала (МКПП)
Стереосистема
