Книга: VOLVO XC90 бензин / дизель с 2006 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Диез
-17%
Книга: VOLVO XC90 (б , д) с 2006 г.в. рем., экспл., то | Диез
Книга: VOLVO XC90 (б , д) с 2006 г.в. рем., экспл., то | Диез
Книга: VOLVO XC90 (б , д) с 2006 г.в. рем., экспл., то | Диез
Книга: VOLVO XC90 (б , д) с 2006 г.в. рем., экспл., то | Диез
Книга: VOLVO XC90 (б , д) с 2006 г.в. рем., экспл., то | Диез
Книга: VOLVO XC90 (б , д) с 2006 г.в. рем., экспл., то | Диез
Артикул
7015087
ISBN
978-5-903883-37-0
Издательство
Диез
Серия
Легковые автомобили
Кол-во страниц
360
Переплет
Твердый
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
Бензиновые двигатели
2.5; 3.2; 4.4
Дизельные двигатели
2.4
Кроссовер средних размеров, представленный в данном руководстве, никогда не застаивался в салонах продаж. Качество шведского автомобилестроения, элегантный, несколько «кошачий» дизайн и современное оборудование этого автомобиля, для многих автолюбителей сделали его приобретение лишь вопросом времени. Действительно, с этой машиной можно ехать вперед, не останавливаясь и быть уверенным, что любое путешествие окажется максимально комфортным и беспроблемным. Главное, о чем необходимо знать и помнить любому водителю, так это ПДД, а также правила эксплуатации, технического обслуживания и, если понадобится, то и ремонта Вольво. Новое руководство по ремонту VOLVO XC90 от известного издательства «Диез» должно компетентно помочь пользователю в любой затруднительной ситуации, а также обеспечить хозяину машины максимально долгую, стабильную и безопасную работу техники (конечно, при условии, что он будет учитывать и выполнять приведенные в мануале инструкции и указания). Данная книга будет важна не только неравнодушному к своей машине водителю, но и всем работникам автосервисов или СТО, желающим обогатить запас своих знаний новыми сведениями и прикладными умениями. В мануале рассмотрены автомобили данной марки, выпускаемые с 2006 года и оборудованные бензиновыми двигателями B5254T2, B8444S, B6324S рабочим объемом 2,5, 3,2, 4,4 литра и дизельными двигателями D5244T4 рабочим объемом 2,4 литра.

Книга издана в надежном твердом переплете, так что ею удобно пользоваться даже в «походных» условиях. Замечательные наглядные рисунки и фотографии на плотной белой бумаге развеют любые вопросы и возможные непонятные моменты во время чтения основного текста. Впрочем, информацию для книги подбирали профессионалы, имеющие немалый практический опыт в сфере автомеханики, поэтому данное руководство по ремонту Вольво XC90 будет одинаково интересно и полезно любому пользователю, независимо от начального опыта, будь то специалист или начинающий автолюбитель. Мануал получился очень информативным и четким, без «проходных» глав или параграфов, в него вошла только самая актуальная для любого, кто не чужд автомобильному миру информация. Кроме того, пособие написано доходчиво, но при этом сохранен научный уровень изложения новых знаний, а логичный предметный указатель поможет моментально найти любую нужную тему. В руководстве Вы найдете также и сведения по соблюдению техники безопасности в процессе выполнения различных процедур с машиной. Но прежде, чем заниматься прикладными работами, будет не лишним ознакомиться с конструкцией данного кроссовера. В книге дан обзор всех агрегатов, систем и приборов машины, описаны их технические данные, местоположение, функционал, правила управления ими. Эти сведения вкупе с разделом, где дана подробная инструкция по эксплуатации VOLVO XC90, поможет водителю уверенно обращаться с машиной и всегда знать результат собственных действий с ней. В отдельной главе представлены описания всех профилактических осмотров и проверок, которые регулярно необходимы автомобилю в целях безопасности всех участников дорожного движения и постоянного поддержания техники отличном в рабочем состоянии.

Если специалист или любитель берется за регулировку, ремонт или усовершенствование электрооборудования машины, ему необходимо знать электросхемы VOLVO XC90, которые все имеются в предлагаемом справочнике. Практический раздел книги включает в себя описания максимально достоверных, представленных в виде отдельных, последовательных этапов работ по установлению причины и характера возникшей поломки, последующего ремонта и сопроводительных процедур типа сборки-разборки, смазки, замены, настройки различных составляющих Вольво. Так что Вы сможете обслуживать и эффективно чинить двигатель, рулевое управление, коробку передач, тормозную систему, фары, кузов, шины и колеса и так далее. Самостоятельные действия в этом направлении расширят запас прикладных умений инициативного водителя, дадут ему возможность оперативно и по всем правилам решить возникшую проблему и не растрачивать время и деньги на ремонт в условиях автосервиса. Впрочем, если кроссовер требует ремонта в мастерской, то водитель всегда сможет предоставить мастеру данный мануал, особенно в случае нестандартной поломки.


Оглавление
Скрыть оглавление
ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ АВТОМОБИЛЕЙ 3
МАСЛО ДЛЯ ДВИГАТЕЛЯ 4
ПЛАНОВОЕ ТЕХОБСЛУЖИВАНИЕ VOLVO 6
ТЕКСТ НА ДИСПЛЕЕ В КОМБИНИРОВАННОМ ПРИБОРЕ 6

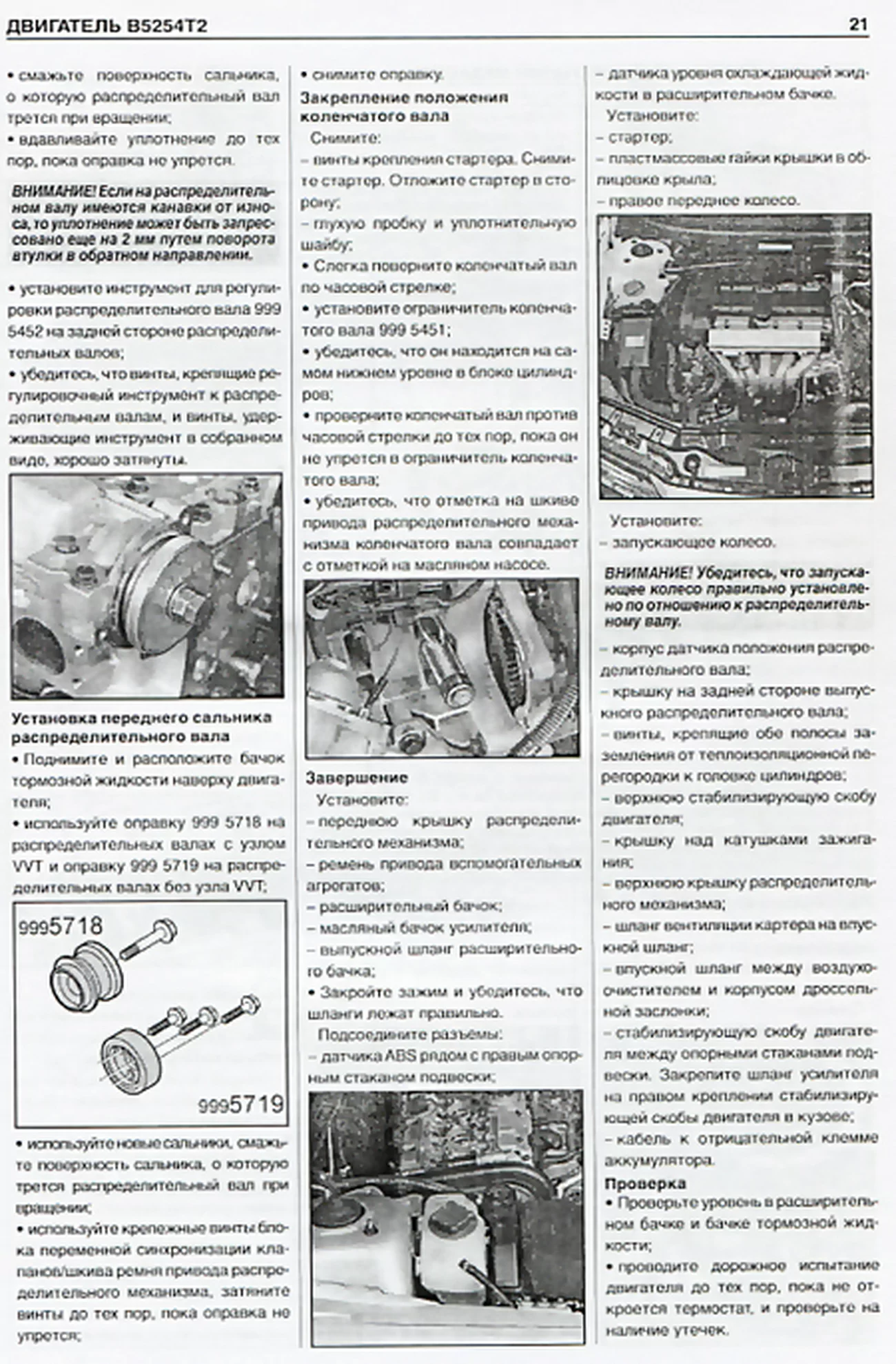

5-ТИ ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ В5254Т2 ОБЪЕМОМ 2,5 ЛИТРА, МОЩНОСТЬЮ 200 ЛС
МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ 11
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 12
ГОЛОВКА БЛОКА ЦИЛИНДРОВ 15
КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ 22
БЛОК ЦИЛИНДРОВ 26
СИСТЕМА УПРАВЛЕНИЯ 32
ТОПЛИВНАЯ СИСТЕМА 32
СИСТЕМА ВПУСКА И ВЫПУСКА 34
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 39
НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ И ТЕРМОСТАТ 40
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ BOSCH ME701 42
6-ТИ ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ B6324S ОБЪЕМОМ 3,2 ЛИТРА, МОЩНОСТЬЮ 240 ЛС
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 52
МОМЕНТЫ ЗАТЯЖКИ 53
ДВИГАТЕЛЬ, УСТРОЙСТВО И РАБОТА 55
КОРПУС ПРОМЕЖУТОЧНОГО ВАЛА 66
ГОЛОВКА ЦИЛИНДРОВ 69
КРИВОШИПНЫЙ МЕХАНИЗМ 72
МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЯ (ЕСМ) 74
РЕМЕНЬ ПРИВОДА ВСПОМОГАТЕЛЬНЫХ АГРЕГАТОВ 78
КОРОБКА ПЕРЕДАЧ 79
КОНИЧЕСКАЯ ПЕРЕДАЧА 80
МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЕСМ) 81
УПРАВЛЕНИЕ РАСПРЕДЕЛИТЕЛЬНЫМ ВАЛОМ 81
8-МИ ЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ B8444S ОБЪЕМОМ 4,4 ЛИТРА, МОЩНОСТЬЮ 315 ЛС
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 91
МОМЕНТЫ ЗАТЯЖКИ 91
ГОЛОВКА БЛОКА ЦИЛИНДРОВ 92
КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ 94
ДВИГАТЕЛЬКОРОБКА ПЕРЕДАЧ 103
ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОРЫ 107
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ (МОДУЛЬ ЕТМ), ЗАМЕНА 110
ВЫХЛОПНАЯ СИСТЕМА 111
НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И ТЕРМОСТАТ 114
РАДИАТОР И СОЕДИНЕНИЯ 115
ЭЛЕКТРОВЕНТИЛЯТОР 116
СИСТЕМА УПРАВЛЕНИЯ, ЗАЖИГАНИЕ 117
СИСТЕМА УПРАВЛЕНИЯ, ПОДАЧА ТОПЛИВА 118
ГАЗОРАСПРЕДЕЛЕНИЕ 120
МАСЛЯНЫЙ НАСОС И МАСЛОПРОВОД 127
МАСЛЯНЫЙ РАДИАТОР 127
МАСЛЯНЫЙ ФИЛЬТР 128
ИНЖЕКТОРЫ И ПИТАЮЩИЕ ТРУБКИ 128
СИСТЕМА УПРАВЛЕНИЯ 129
ПОДВЕСКА ДВИГАТЕЛЯ 130
5-ТИ ЦИЛИНДРОВЫЕ ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ D5244T4 ОБЪЕМОМ 2,4 ЛИТРА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 138
МОМЕНТЫ ЗАТЯЖКИ 139
МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЯ (ЕСМ) 141
СНЯТИЕ ДВИГАТЕЛЯ 144
ГОЛОВКА БЛОКА ЦИЛИНДРОВ/ПРОКЛАДКА, ЗАМЕНА 144
ПОРШНИ 150
ГАЗОРАСПРЕДЕЛЕНИЕ 150
САЛЬНИК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА 153
ЗАМЕНА МАСЛЯНОГО НАСОСА И ПЕРЕДНЕГО САЛЬНИКА КОЛЕНЧАТОГО ВАЛА 154
ЗАМЕНА МАХОВИКА 156
ЗАМЕНА ЗАДНЕГО САЛЬНИКА КОЛЕНЧАТОГО ВАЛА 156
СИСТЕМА СМАЗКИ 157
ТОПЛИВНАЯ СИСТЕМА 160
ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОРЫ 167
ТУРБОКОМПРЕССОР 174
ГЛУШИТЕЛЬ И ВЫХЛОПНАЯ ТРУБА 177
НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И ТЕРМОСТАТ 177
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 178
ОХЛАДИТЕЛЬ НАГНЕТАЕМОГО ВОЗДУХА И СОЕДИНЕНИЯ 179
БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЯ (ЕСМ), ЗАМЕНА 181
ДАТЧИК ДАВЛЕНИЯ, ТОПЛИВНАЯ МАГИСТРАЛЬ, ЗАМЕНА 181
КАПОТ, АВАРИЙНОЕ ОТКРЫВАНИЕ 181
КОРОБКА ПЕРЕДАЧ TF-80SC AWD
УСТРОЙСТВО И РАБОТА 182
МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (ТСМ) 192
ОБЗОР СИСТЕМЫ 196
ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ, КОНИЧЕСКАЯ И ПОВЫШАЮЩАЯ ПЕРЕДАЧА, TF-80SC AWD 203
КАРДАННЫЙ ВАЛ, ЗАМЕНА 205
ЧЕХОЛ КОРПУСА ШАРНИРА РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ, ЗАМЕНА 206
ЛЕВАЯ ПОЛУОСЬ, ЗАМЕНА 208
ПРАВАЯ ПОЛУОСЬ, ЗАМЕНА 208
ЦЕНТРАЛЬНЫЙ ДИФФЕРЕНЦИАЛ 209
ДАТЧИК ТЕМПЕРАТУРЫ/ДАВЛЕНИЯ АКТИВИЗИРУЕМОЙ ПО ТРЕБОВАНИЮ МУФТЫ (АОС), ЗАМЕНА 209
КОНЕЧНАЯ ПЕРЕДАЧА, ЗАМЕНА 210
МАСЛЯНЫЙ НАСОС, АКТИВИРУЕМАЯ ПО ТРЕБОВАНИЮ МУФТА, ЗАМЕНА 211
МУФТА (АОС), ЗАМЕНА 212
ЗАДНЯЯ ПОЛУОСЬ ПРИВОДА, ЗАМЕНА 212
МОМЕНТЫ ЗАТЯЖКИ 213
КОРОБКА ПЕРЕДАЧ AW50/51
КОНСТРУКЦИЯ 215
МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (ТСМ), AW50/51 AWD 220
ОБЩАЯ ИНФОРМАЦИЯ 224
ФУНКЦИЯ ДИАГНОСТИКИ МОДУЛЯ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (ТСМ) 233
ПАРАМЕТРЫ, ЗНАЧЕНИЕ 234
ХАРАКТЕРИСТИКИ СИГНАЛОВ, МОДУЛЬ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ (ТСМ) 236
ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТИ 238
СЦЕПЛЕНИЕ
МЕХАНИЧЕСКОЕ СЦЕПЛЕНИЕ, М66 AWD 241
КОРОБКА ПЕРЕДАЧ М66
КОРОБКА ПЕРЕДАЧ М66 AWD 245
ЖИДКОСТЬ ДЛЯ КОРОБКИ ПЕРЕДАЧ, ЗАМЕНА 248
ТРОСЫ КОРОБКИ ПЕРЕДАЧ 248
КОРОБКА ПЕРЕДАЧ, СНЯТИЕ 251
ТОРМОЗНАЯ СИСТЕМА
ОБЗОР ТОРМОЗНОЙ СИСТЕМЫ 259
ФУНКЦИЯ ABS 260
ТОРМОЗ ЗАДНЕГО КОЛЕСА 267

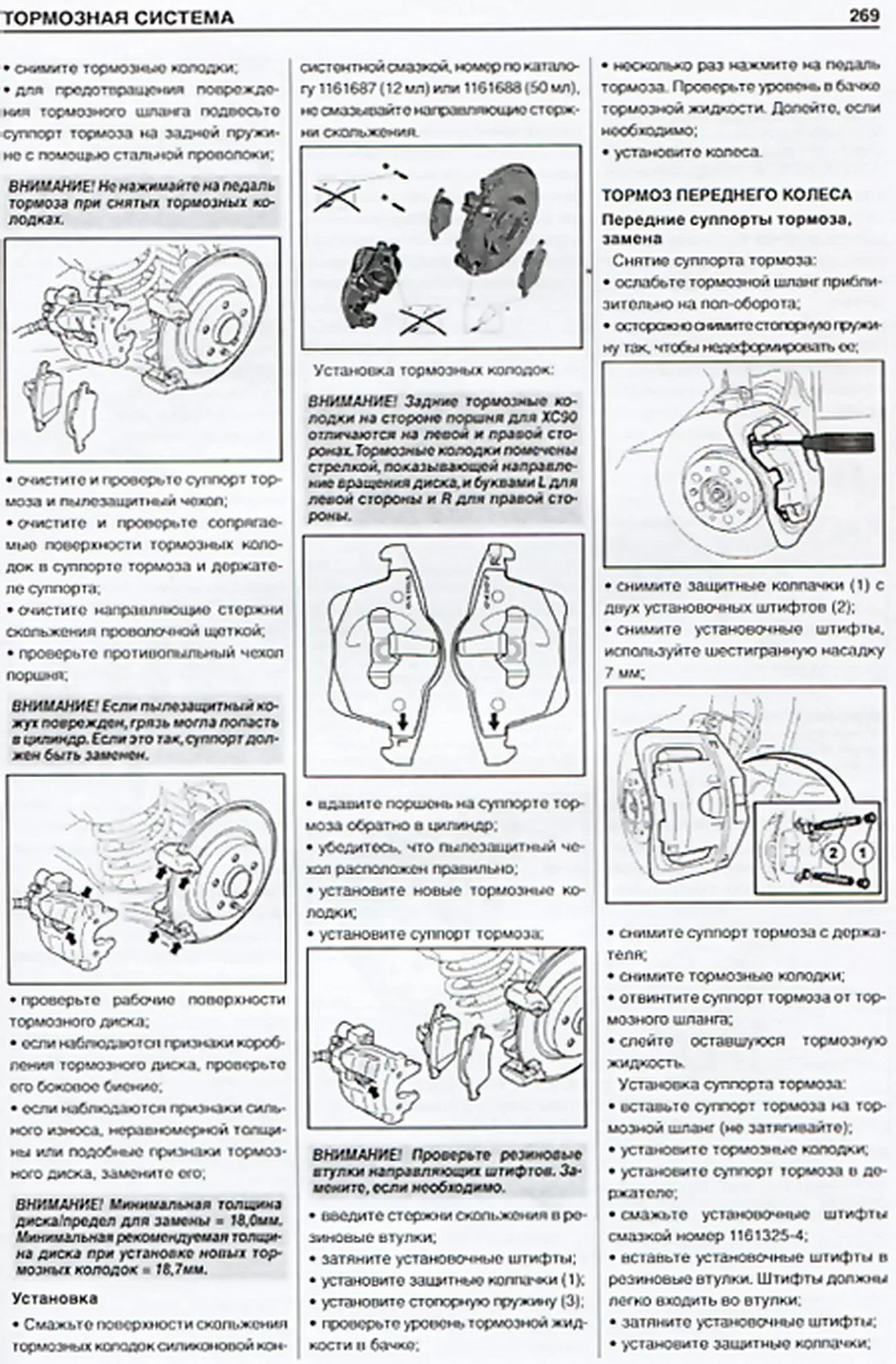

ТОРМОЗ ПЕРЕДНЕГО КОЛЕСА 269
САМОРЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА, ПЕРЕНАСТРОЙКА 270
МОМЕНТ ЗАТЯЖКИ 271
ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТИ 271
ТОРМОЗ ЗАДНЕГО КОЛЕСА AWD 272
СТОЯНОЧНЫЙ ТОРМОЗ 273
ТОРМОЗНЫЕ КОЛОДКИ, СТОЯНОЧНЫЙ ТОРМОЗ, ЗАМЕНА 273
ЗАМЕНА ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА 274
ЗАМЕНА ТРОСА СТОЯНОЧНОГО ТОРМОЗА, СЗАДИ 275
ГИДРАВЛИЧЕСКИЙ БЛОК, ЗАМЕНА 276
МОДУЛЬ УПРАВЛЕНИЯ ТОРМОЗАМИ (ВСМ), ЗАМЕНА 277
ЭЛЕКТРОННЫЙ МОДУЛЬ ДИФФЕРЕНЦИАЛА (РЕМ)
ЭЛЕКТРОННАЯ ФУНКЦИЯ 279
ШАССИ И ПОДВЕСКА
ОБЩАЯ ИНФОРМАЦИЯ 283
МОМЕНТЫ ЗАТЯЖКИ 284
ЗАДНЯЯ ПОДВЕСКА 284
ПЕРЕДНЯЯ ПОДВЕСКА 284
ПОПЕРЕЧИНА ПЕРЕДНЕГО МОСТА, РЫЧАГ ПОДВЕСКИ 286
ЗАДНЯЯ ПОДВЕСКА 286
ЗАМЕНА ПЕРЕДНЕГО РЫЧАГА ПОДВЕСКИ 287
ЗАДНЯЯ ПОДВЕСКА, ВТУЛКИ 287
ЗАДНЯЯ ПОДВЕСКА, ПРУЖИНЫ 288
ВТУЛКИ ПОПЕРЕЧНОЙ БАЛКИ, TF-80SC AWD 289
СТЯЖНАЯ СКОБА 999 5659, ИНСТРУКЦИИ ПОЛЬЗОВАТЕЛЯ 292
СТОЙКА, РЫЧАГ ШАРНИР 293
ВТУЛКИ ПОДРАМНИКА, ЗАМЕНА 293
ЦАПФА КОЛЕСА, ЗАДНЯЯ 293
ПРУЖИНА ЗАДНЯЯ, ЗАМЕНА 294
АМОРТИЗАТОР ЗАДНИЙ, ЗАМЕНА 294
ЗВЕНО ЗАДНЕГО СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ, ЗАМЕНА 295
ЗВЕНО ПЕРЕДНЕГО СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ, ЗАМЕНА 295
ЗАМЕНА ЗАДНЕГО СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ 295
ПЕРЕДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ, ЗАМЕНА 296
КУЗОВ
КОНСТРУКЦИЯ КУЗОВА АВТОМОБИЛЯ 298
МОМЕНТ ЗАТЯЖКИ 301
КОНТРОЛЬНЫЕ РАЗМЕРЫ КУЗОВА 302
КАПОТ 305
РЕМОНТ КУЗОВА, ЗАМЕНА ЭЛЕМЕНТОВ 306
СТЕКЛООЧИСТИТЕЛЬ 313
РУЛЕВОЕ УПРАВЛЕНИЕ

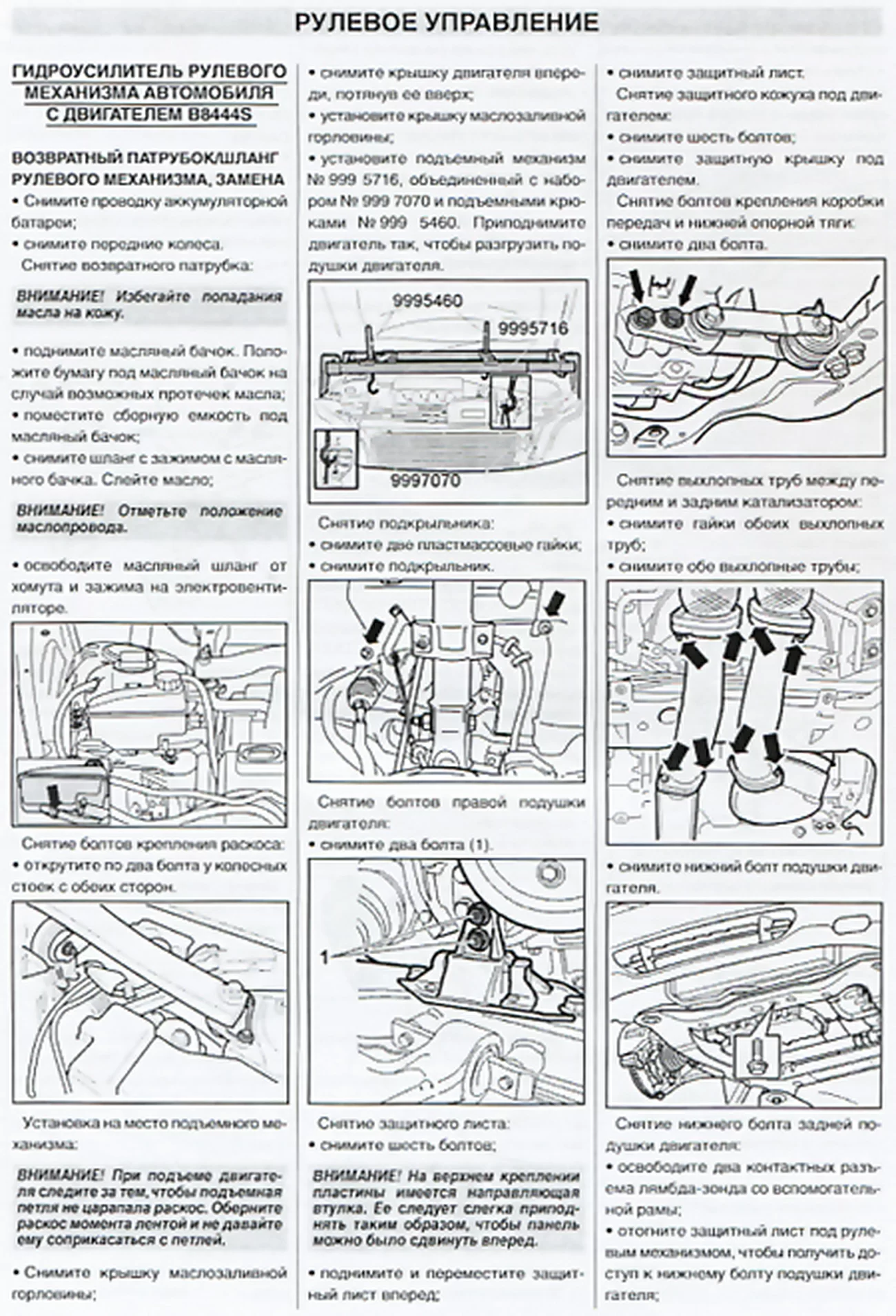

ГИДРОУСИЛИТЕЛЬ РУЛЕВОГО МЕХАНИЗМА АВТОМОБИЛЯ С ДВИГАТЕЛЕМ B8444S 316
РЕДУКТОР РУЛЕВОГО МЕХАНИЗМА, B8444S - 318
РУЛЕВОЕ КОЛЕСО, ЗАМОК РУЛЕВОГО КОЛЕСА, РУЛЕВАЯ КОЛОНКА, ВАЛ 320
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
АККУМУЛЯТОР 323
РЕГУЛЯТОР НАПРЯЖЕНИЯ, B8444S 324
ПРОВОДКА АВТОМОБИЛЯ 326

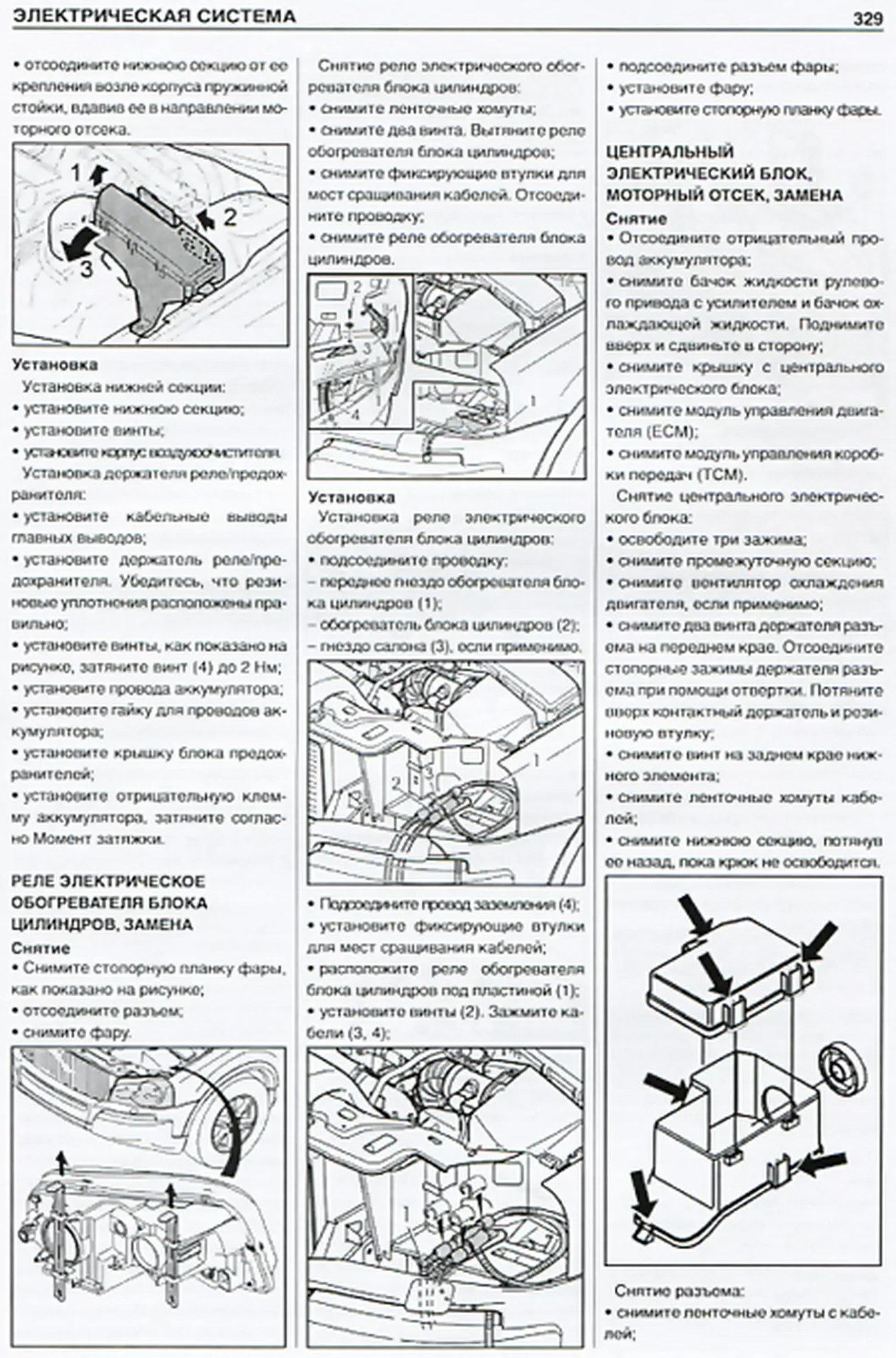

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРИЧЕСКИЙ БЛОК, БЛОК ПРЕДОХРАНИТЕЛЕЙ 327
АВТОМАТИЧЕСКИЙ КОНТРОЛЬ 339
СТАРТЕР ДВИГАТЕЛЯ, B8444S 342
ОСВЕЩЕНИЕ  344
КОДЫ НЕИСПРАВНОСТЕЙ 350
