Книга: CHEVROLET CRUZE бензин с 2008 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы Ч/Б фото | Третий Рим
-25%
Книга: CHEVROLET CRUZE (б) с 2008 г.в., рем., экспл., то, Ч/Б. фото., сер. ШАР | Третий Рим
Артикул
7019336
ISBN
978-5-91772-787-5
Издательство
Третий Рим
Серия
Школа авторемонта
Кол-во страниц
360
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 280 мм
Цветность

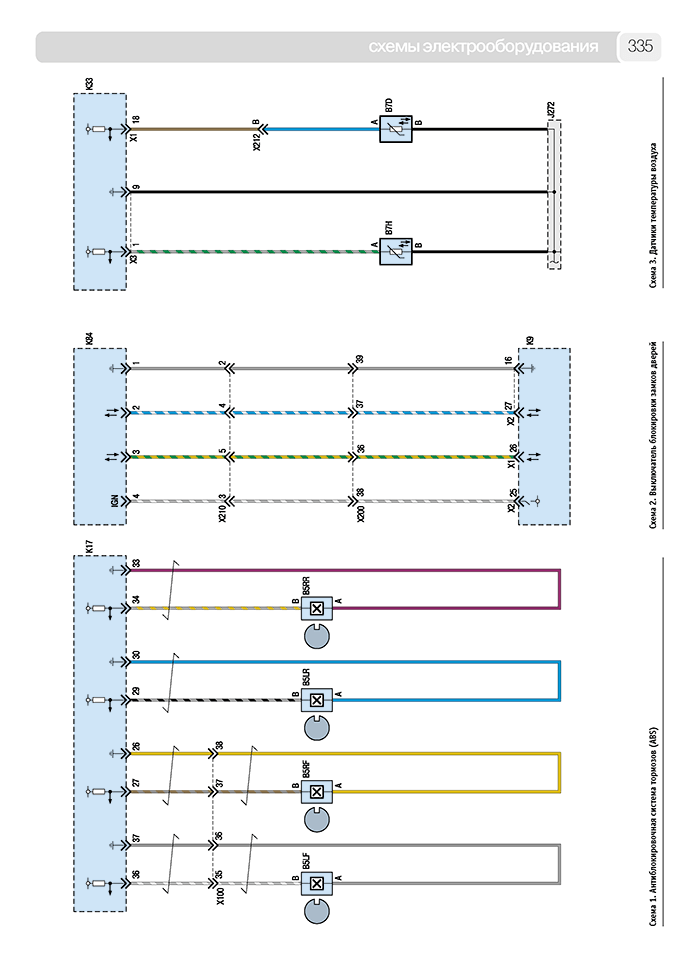

Ч/Б, цветные электросхемы
Руководство по эксплуатации, ремонту и техническому обслуживанию автомобилей Chevrolet Cruze с 2008 года выпуска, оборудованных бензиновыми двигателями рабочим объемом , 1,6 и 1,8 литров.

Презентабельный седан Chevrolet Cruze привлекает внимание к себе на дорогах. А как чувствует себя человек за рулем этого замечательного автомобиля, знают лишь его владельцы. С какой гордостью они летят по автотрассе, оставляя позади городскую суету и пыль. Мелькают за окном изумрудные деревья, душа поет! Но, вдруг Шевроле Круз, чихнув пару раз, замер. А вокруг никого. Нет проезжающих машин. Тишина. Только птички поют. А Вам не до песен, куда-то пропало замечательного настроения, нарастает паника. Остановитесь! Ведь у Вас в бардачке всегда лежит руководство по эксплуатации, которое выручит Вас в такой ситуации и во многих других. Данное пособие идеально структурировано, поэтому на поиск нужной информации у Вас уйдут доли секунд. Руководство поможет Вам быстро определить, от чего Chevrolet Cruze вдруг сломался, и устранить возникшую поломку. Ведь в представленном пособии приводятся каталожные коды вероятных неисправностей, детально описываются возможные поломки, как их определить и устранить. В силу этого Вы продолжите путь с минимальной задержкой на ремонт. А те водители, у которых не окажется с собой руководства по ремонту, вероятнее всего будут ждать от нескольких часов до суток, когда же на безлюдном шоссе проедет хоть какой-нибудь автомобиль, т.к. поблизости не наблюдается автосервисов. Но это не про Вас. Ваш верный помощник - руководство по ремонту Chevrolet - всегда находится на месте, поэтому Вам не страшны неожиданности.

В руководстве по ремонту досконально описываются бензиновые двигатели R4 мощностью 113 hp на 1,6 литра и 16V в 141 hp на 1,8 литра. Из руководства Вы узнаете, как разобрать/собрать, регулировать двигатель, а также различные узлы и агрегаты Шевроле Круз, в том числе рулевое управление, системы зажигания и сцепления, ходовую часть. Приводится подробнейшее описание коробок передач, автоматической АКПП и механической МКПП, регулировка трансмиссии. Достойное внимание в книге уделено системе безопасности, включая АВС, дисковые тормоза. Ознакомившись с руководством по ремонту, Вы самостоятельно замените как тормозные колодки и подвески, так и фильтры: тормозные, воздушные, масляные. Без осложнений правильно выберете запчасти, моторное масло и сами их замените. Досконально описываются кузовные работы. Все ремонтные операции в данном пособии сопровождаются черно-белыми фотографиями, сделанными специалистами высокого класса во время профессионального ремонта. Они расположены в той последовательности, как проводится та или иная ремонтная процедура. Каждая операция запечатлена и снабжена комментариями, которые помогут Вам не ошибиться в проведении ремонта. Также пособие снабжено подробнейшими цветными схемами электрооборудования и их соединений. Все описания сопровождаются пиктограммами, из которых вы узнаете сложность необходимых работ, где лучше выполнять его и сколько времени займет данная ремонтная процедура. Благодаря руководству по ремонту Вы прекрасно справитесь с ремонтом своего любимца, даже если Вы сели первый раз за руль, хоть с мелким, хоть с капитальным ремонтом, экономя тем самым свои средства.

Но все, же лучше не доводить своего железного коня до капитального ремонта, а своевременно заботиться о нем. Для этого нужно своевременно обслуживать свой автомобиль, менять масло, эксплуатационные жидкости и т.д. Подробнейший график технического обслуживания приводится в руководстве по техобслуживанию. Здесь Вы также обнаружите последовательность и объемы всех процедур, что позволит Вам самостоятельно проводить его или подготовить к проведению техобслуживания в сервисном центре. Но и здесь Вы сможете сэкономить свои деньги, т.к. нечестные работники СТО, видя, что Вы прекрасно знаете все процедуры техобслуживания, не решатся обмануть Вас, наваливая ненужную замену запчастей и лишние работы. Руководство по эксплуатации должно быть у каждого владельца Шевроле Круз, находясь прямо в автомобиле, чтобы в нужный момент придти Вам на помощь. Данное пособие сослужит полезную службу профессионалам СТО, специалистам сервисных центров и механикам автомастерских, обслуживающих Chevrolet Cruze.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

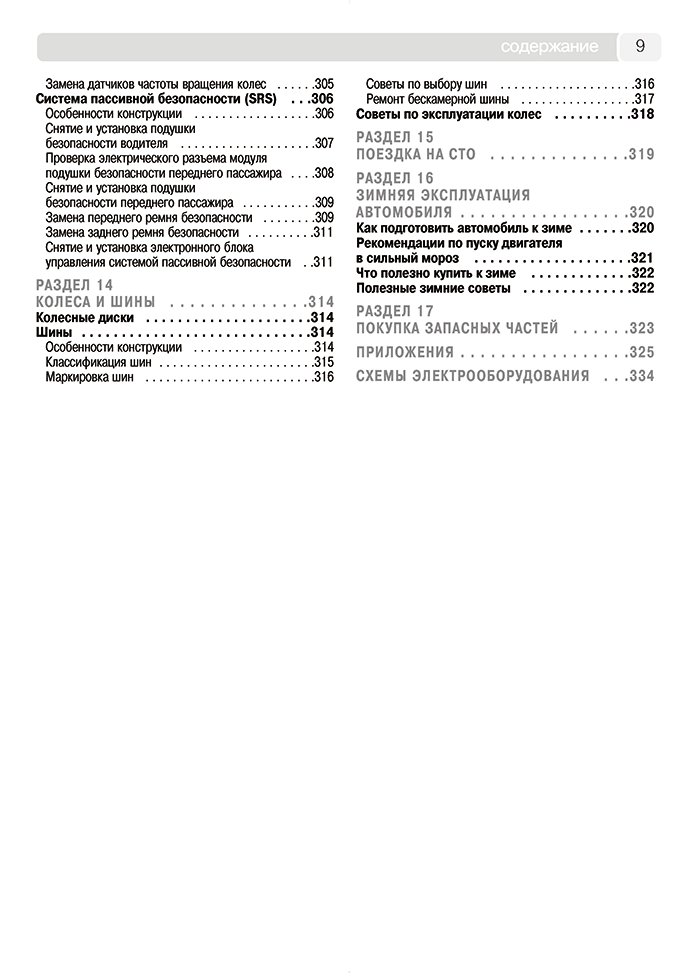

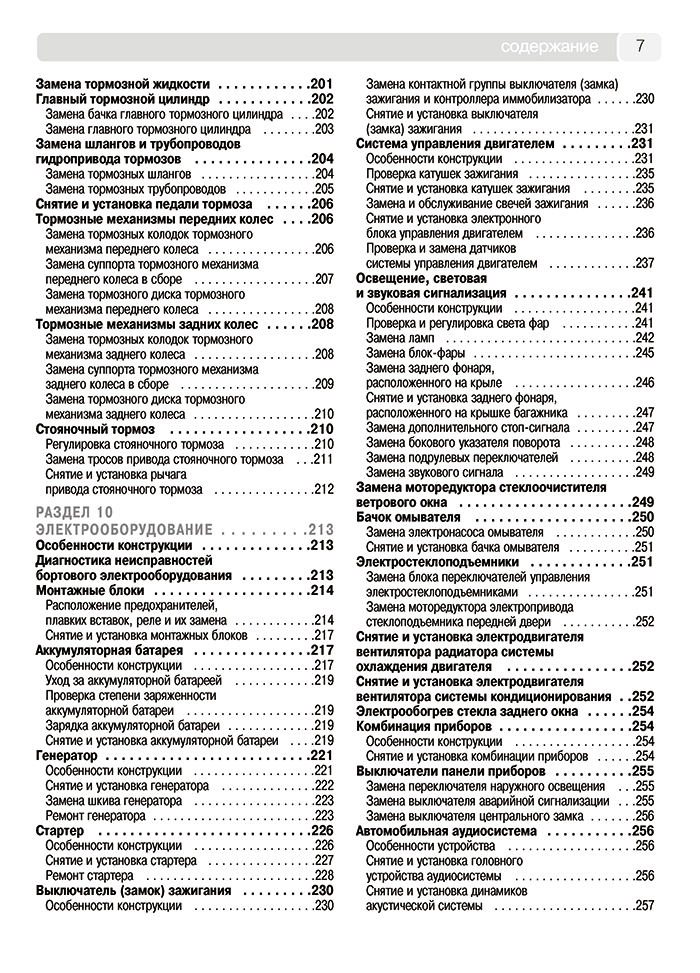

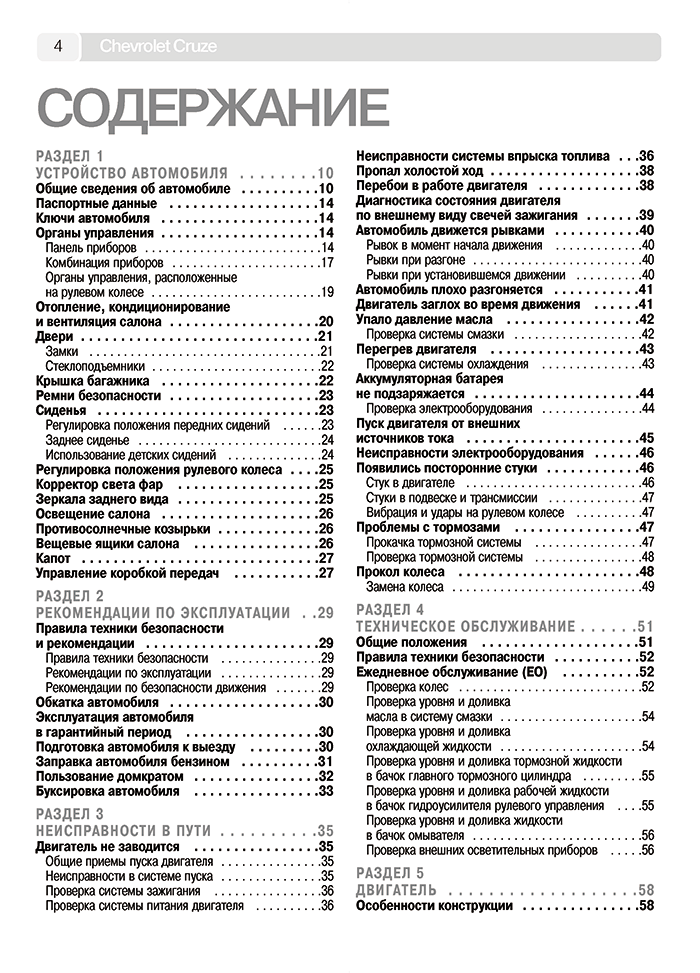

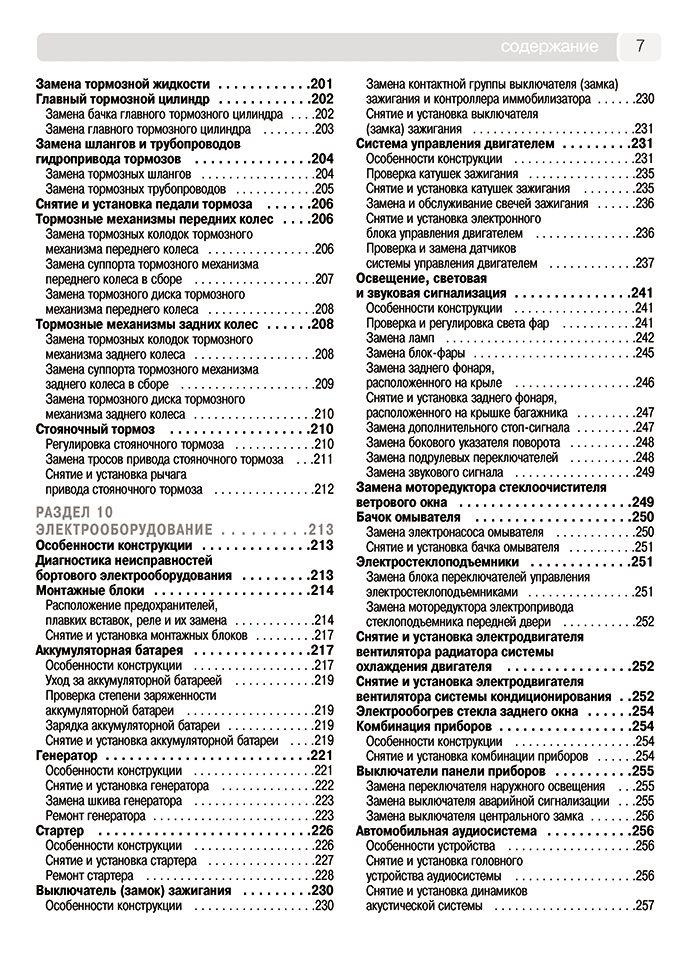

Оглавление
Скрыть оглавление
РАЗДЕЛ 1

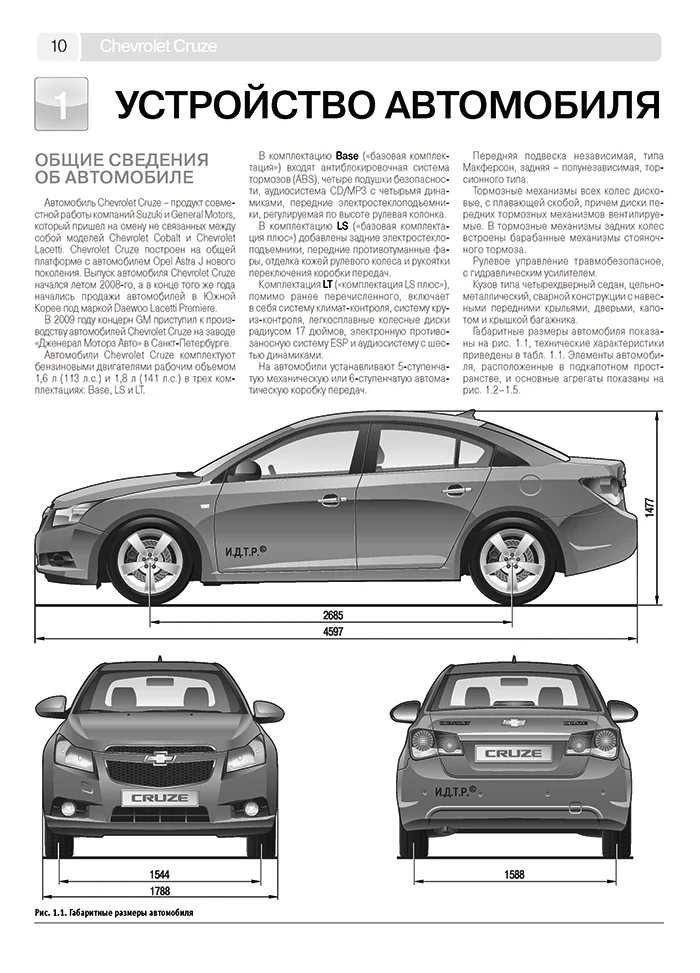

УСТРОЙСТВО АВТОМОБИЛЯ 10
Общие сведения об автомобиле 10
Паспортные данные 14
Ключи автомобиля 14
Органы управления 14
Панель приборов 14
Комбинация приборов 17
Органы управления, расположенные
на рулевом колесе 19
Отопление, кондиционирование
и вентиляция салона 20
Двери 21
Замки 21
Стеклоподъемники 22
Крышка багажника 22
Ремни безопасности 23
Сиденья 23
Регулировка положения передних сидений 23
Заднее сиденье 24
Использование детских сидений 24
Регулировка положения рулевого колеса    25
Корректор света фар 25
Зеркала заднего вида 25
Освещение салона 26
Противосолнечные козырьки 26
Вещевые ящики салона 26
Капот 27
Управление коробкой передач 27
РАЗДЕЛ 2

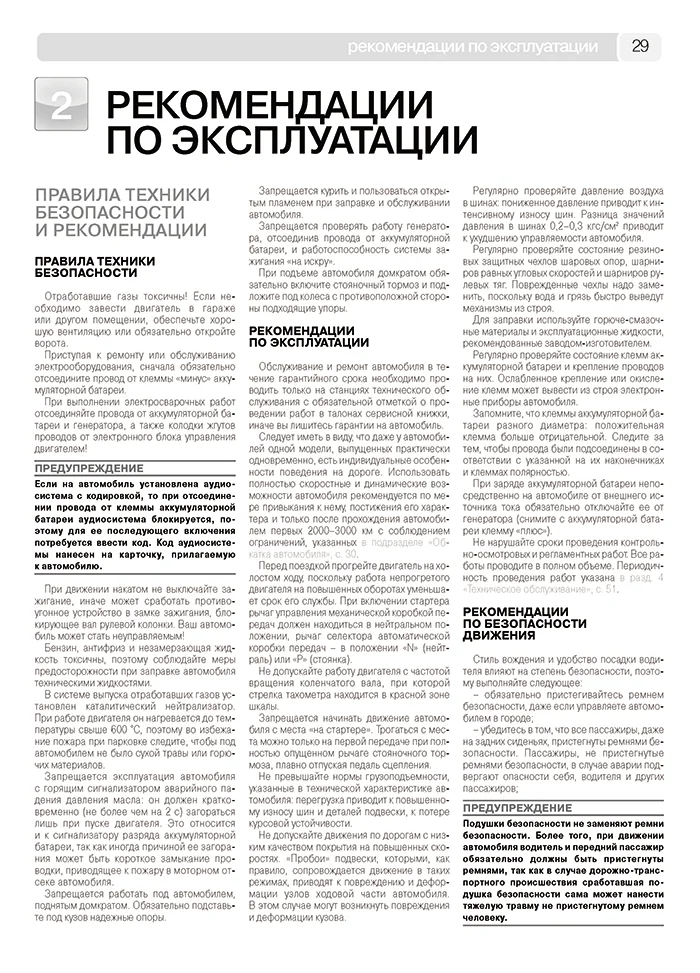

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ    29
Правила техники безопасности
и рекомендации 29
Правила техники безопасности 29
Рекомендации по эксплуатации 29
Рекомендации по безопасности движения 29
Обкатка автомобиля 30
Эксплуатация автомобиля
в гарантийный период 30
Подготовка автомобиля к выезду 30
Заправка автомобиля бензином 31
Пользование домкратом 32
Буксировка автомобиля 33
РАЗДЕЛ 3

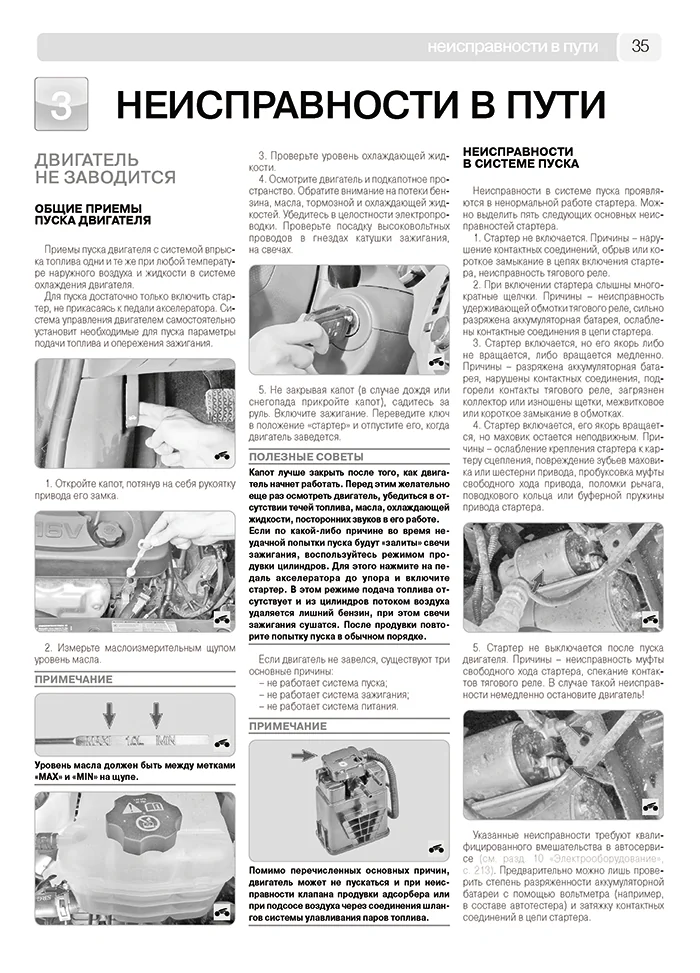

НЕИСПРАВНОСТИ В ПУТИ 35
Двигатель не заводится 35
Общие приемы пуска двигателя 35
Неисправности в системе пуска 35
Проверка системы зажигания 36
Проверка системы питания двигателя 36
Неисправности системы впрыска топлива   36
Пропал холостой ход 38
Перебои в работе двигателя 38
Диагностика состояния двигателя
по внешнему виду свечей зажигания 39
Автомобиль движется рывками 40
Рывок в момент начала движения 40
Рывки при разгоне 40
Рывки при установившемся движении 40
Автомобиль плохо разгоняется 41
Двигатель заглох во время движения 41
Упало давление масла 42
Проверка системы смазки 42
Перегрев двигателя 43
Проверка системы охлаждения 43
Аккумуляторная батарея
не подзаряжается 44
Проверка электрооборудования 44
Пуск двигателя от внешних
источников тока 45
Неисправности электрооборудования 46
Появились посторонние стуки 46
Стук в двигателе 46
Стуки в подвеске и трансмиссии 47
Вибрация и удары на рулевом колесе 47
Проблемы с тормозами 47
Прокачка тормозной системы 47
Проверка тормозной системы 48
Прокол колеса 48
Замена колеса 49
РАЗДЕЛ 4

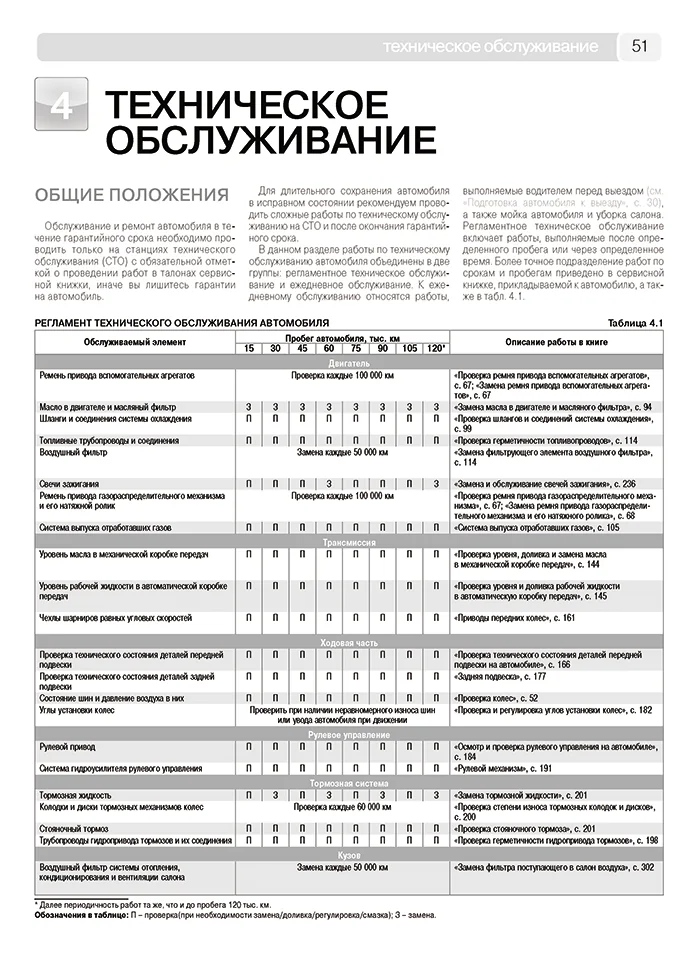

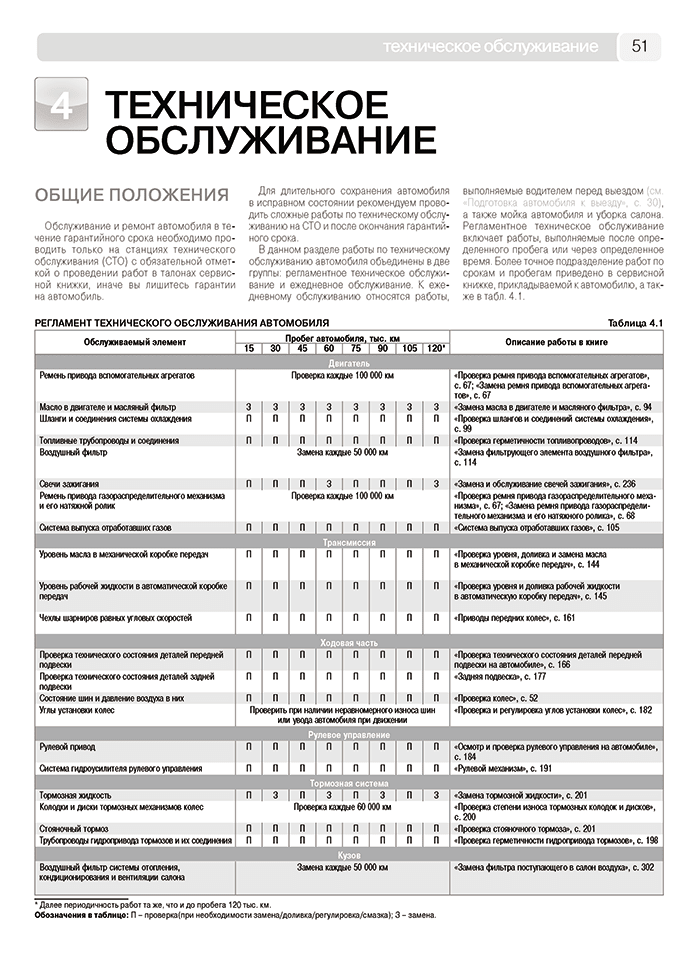

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 51
Общие Положения 51
Правила техники безопасности 52
Ежедневное обслуживание (ЕО) 52
Проверка колес 52
Проверка уровня и доливка
масла в систему смазки 54
Проверка уровня и доливка
охлаждающей жидкости 54
Проверка уровня и доливка тормозной жидкости
в бачок главного тормозного цилиндра 55
Проверка уровня и доливка рабочей жидкости
в бачок гидроусилителя рулевого управления 55
Проверка уровня и доливка жидкости
в бачок омывателя 56
Проверка внешних осветительных приборов 56
РАЗДЕЛ 5

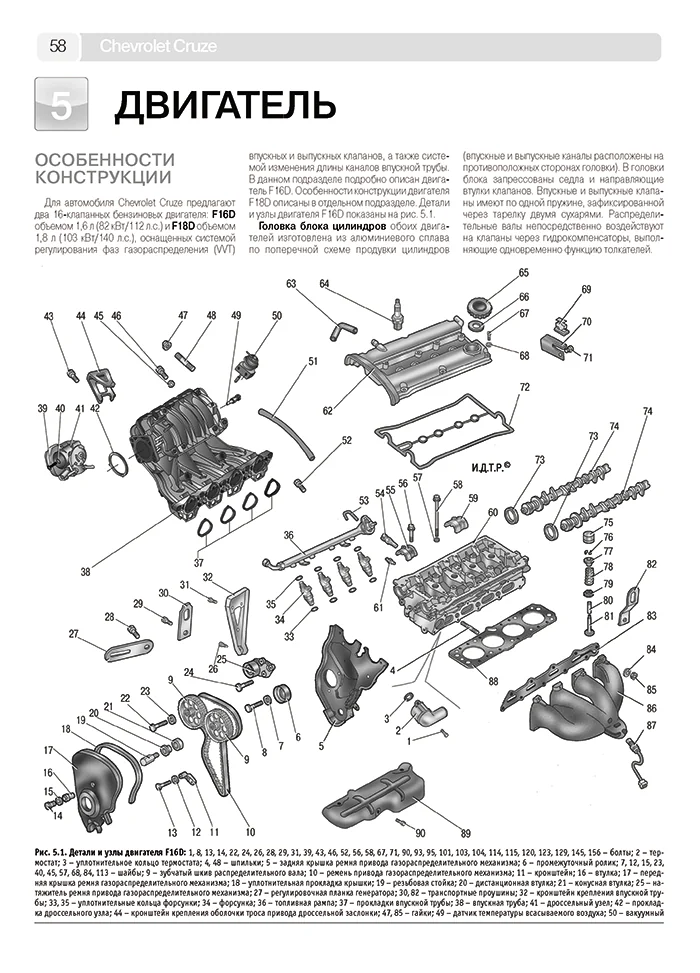

ДВИГАТЕЛЬ 58
Особенности конструкции 58

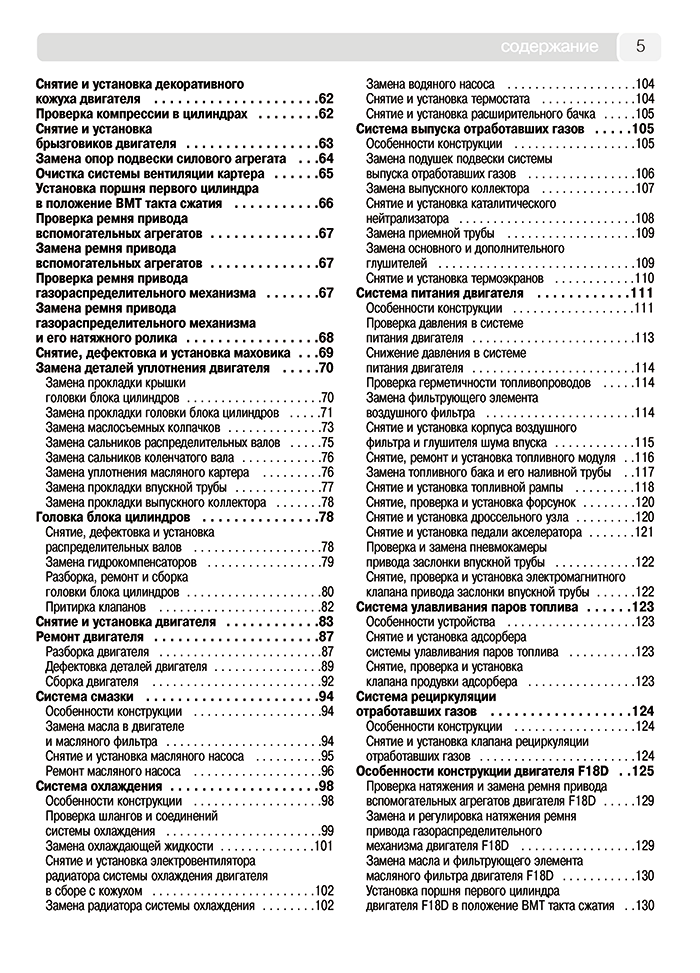

Снятие и установка декоративного
кожуха двигателя 62
Проверка компрессии в цилиндрах 62
Снятие и установка
брызговиков двигателя 63
Замена опор подвески силового агрегата   64
Очистка системы вентиляции картера 65
Установка поршня первого цилиндра
в положение ВМТ такта сжатия 66
Проверка ремня привода
вспомогательных агрегатов 67
Замена ремня привода
вспомогательных агрегатов 67
Проверка ремня привода
газораспределительного механизма 67
Замена ремня привода
газораспределительного механизма
и его натяжного ролика 68
Снятие, дефектовка и установка маховика   69
Замена деталей уплотнения двигателя 70
Замена прокладки крышки
головки блока цилиндров 70
Замена прокладки головки блока цилиндров 71
Замена маслосъемных колпачков 73
Замена сальников распределительных валов 75
Замена сальников коленчатого вала 76
Замена уплотнения масляного картера 76
Замена прокладки впускной трубы 77
Замена прокладки выпускного коллектора 78
Головка блока цилиндров 78
Снятие, дефектовка и установка
распределительных валов 78
Замена гидрокомпенсаторов 79
Разборка, ремонт и сборка
головки блока цилиндров 80
Притирка клапанов 82
Снятие и установка двигателя 83
Ремонт двигателя 87
Разборка двигателя 87
Дефектовка деталей двигателя 89
Сборка двигателя 92
Система смазки 94
Особенности конструкции 94
Замена масла в двигателе
и масляного фильтра 94
Снятие и установка масляного насоса 95
Ремонт масляного насоса 96
Система охлаждения 98
Особенности конструкции 98
Проверка шлангов и соединений
системы охлаждения 99
Замена охлаждающей жидкости 101
Снятие и установка электровентилятора
радиатора системы охлаждения двигателя
в сборе с кожухом 102
Замена радиатора системы охлаждения 102
Замена водяного насоса 104
Снятие и установка термостата 104
Снятие и установка расширительного бачка 105
Система выпуска отработавших газов 105
Особенности конструкции 105
Замена подушек подвески системы
выпуска отработавших газов 106
Замена выпускного коллектора 107
Снятие и установка каталитического
нейтрализатора 108
Замена приемной трубы 109
Замена основного и дополнительного
глушителей 109
Снятие и установка термоэкранов 110
Система питания двигателя 111
Особенности конструкции 111
Проверка давления в системе
питания двигателя 113
Снижение давления в системе
питания двигателя 114
Проверка герметичности топливопроводов 114
Замена фильтрующего элемента
воздушного фильтра 114
Снятие и установка корпуса воздушного
фильтра и глушителя шума впуска 115
Снятие, ремонт и установка топливного модуля   116
Замена топливного бака и его наливной трубы   117
Снятие и установка топливной рампы 118
Снятие, проверка и установка форсунок 120
Снятие и установка дроссельного узла 120
Снятие и установка педали акселератора 121
Проверка и замена пневмокамеры
привода заслонки впускной трубы 122
Снятие, проверка и установка электромагнитного
клапана привода заслонки впускной трубы 122
Система улавливания паров топлива 123
Особенности устройства 123
Снятие и установка адсорбера
системы улавливания паров топлива 123
Снятие, проверка и установка
клапана продувки адсорбера 123
Система рециркуляции
отработавших газов 124
Особенности конструкции 124
Снятие и установка клапана рециркуляции
отработавших газов 124
Особенности конструкции двигателя F18D  125
Проверка натяжения и замена ремня привода
вспомогательных агрегатов двигателя F18D 129
Замена и регулировка натяжения ремня
привода газораспределительного
механизма двигателя F18D 129
Замена масла и фильтрующего элемента
масляного фильтра двигателя F18D 130
Установка поршня первого цилиндра
двигателя F18D в положение ВМТ такта сжатия   130

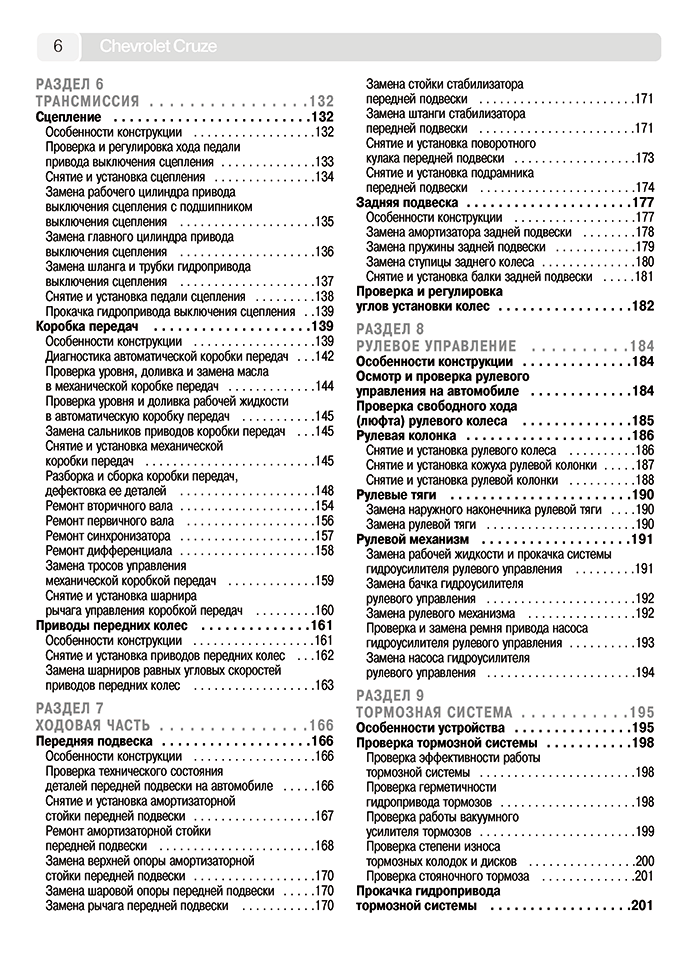

РАЗДЕЛ 6

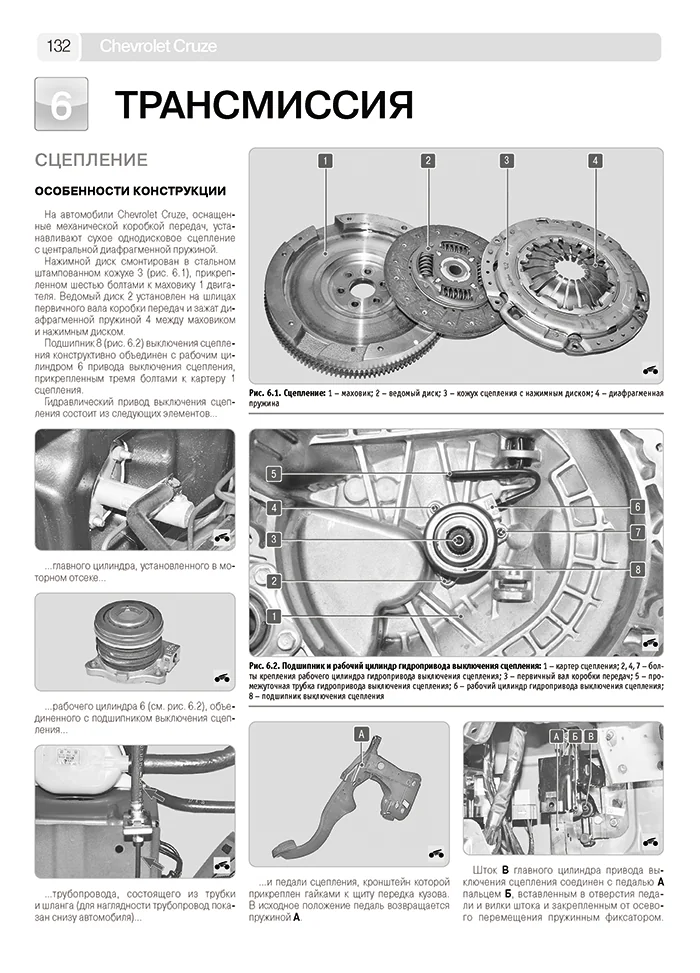

ТРАНСМИССИЯ 132
Сцепление 132
Особенности конструкции 132
Проверка и регулировка хода педали
привода выключения сцепления 133
Снятие и установка сцепления 134
Замена рабочего цилиндра привода
выключения сцепления с подшипником
выключения сцепления 135
Замена главного цилиндра привода
выключения сцепления 136
Замена шланга и трубки гидропривода
выключения сцепления 137
Снятие и установка педали сцепления 138
Прокачка гидропривода выключения сцепления   139
Коробка передач 139
Особенности конструкции 139
Диагностика автоматической коробки передач   142
Проверка уровня, доливка и замена масла
в механической коробке передач 144
Проверка уровня и доливка рабочей жидкости
в автоматическую коробку передач 145
Замена сальников приводов коробки передач   145
Снятие и установка механической
коробки передач 145
Разборка и сборка коробки передач,
дефектовка ее деталей 148
Ремонт вторичного вала 154
Ремонт первичного вала 156
Ремонт синхронизатора 157
Ремонт дифференциала 158
Замена тросов управления
механической коробкой передач 159
Снятие и установка шарнира
рычага управления коробкой передач 160
Приводы передних колес 161
Особенности конструкции 161
Снятие и установка приводов передних колес  162
Замена шарниров равных угловых скоростей
приводов передних колес 163
РАЗДЕЛ 7
ХОДОВАЯ ЧАСТЬ 166

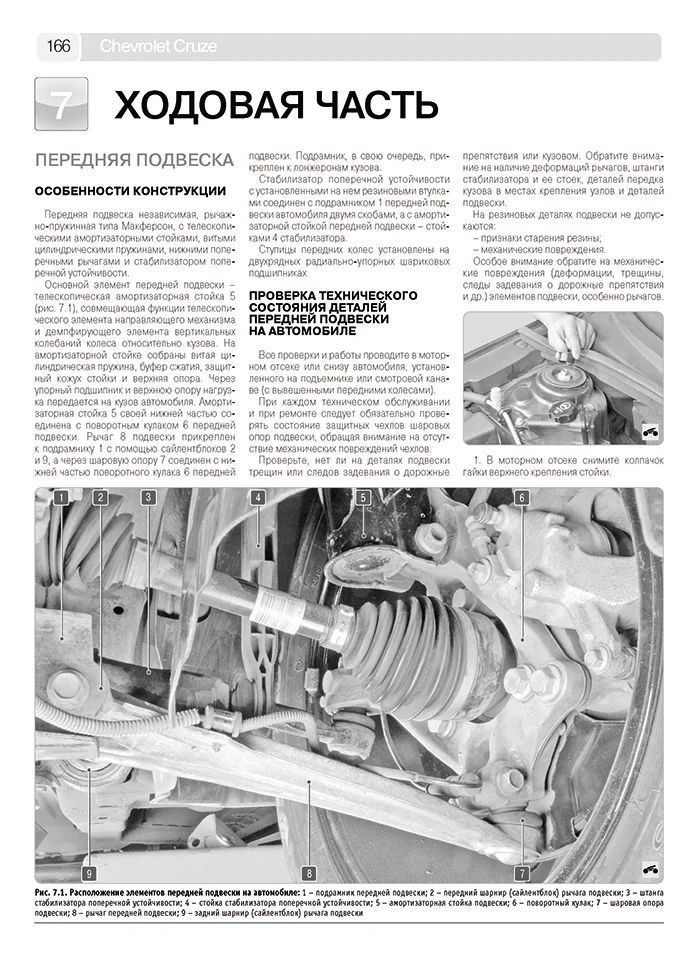

Передняя подвеска 166
Особенности конструкции 166
Проверка технического состояния
деталей передней подвески на автомобиле 166
Снятие и установка амортизаторной
стойки передней подвески 167
Ремонт амортизаторной стойки
передней подвески 168
Замена верхней опоры амортизаторной
стойки передней подвески 170
Замена шаровой опоры передней подвески 170
Замена рычага передней подвески 170
Замена стойки стабилизатора
передней подвески 171
Замена штанги стабилизатора
передней подвески 171
Снятие и установка поворотного
кулака передней подвески 173
Снятие и установка подрамника
передней подвески 174
Задняя подвеска 177
Особенности конструкции 177
Замена амортизатора задней подвески 178
Замена пружины задней подвески 179
Замена ступицы заднего колеса 180
Снятие и установка балки задней подвески 181
Проверка и регулировка
углов установки колес 182
РАЗДЕЛ 8

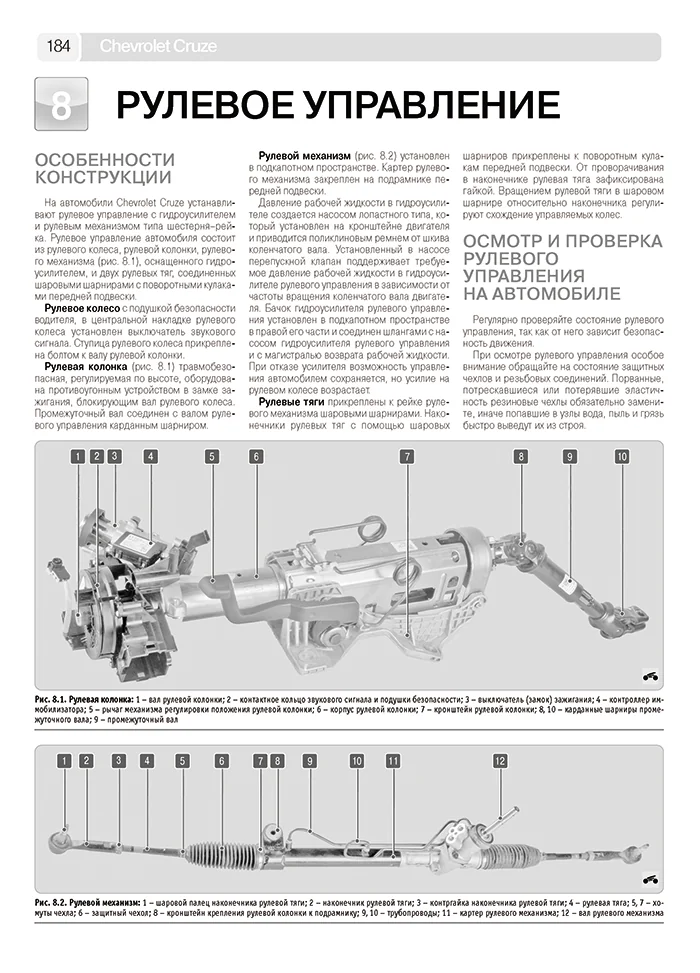

РУЛЕВОЕ УПРАВЛЕНИЕ 184
Особенности конструкции 184
Осмотр и проверка рулевого
управления на автомобиле 184
Проверка свободного хода
(люфта) рулевого колеса 185
Рулевая колонка 186
Снятие и установка рулевого колеса 186
Снятие и установка кожуха рулевой колонки 187
Снятие и установка рулевой колонки 188
Рулевые тяги 190
Замена наружного наконечника рулевой тяги   190
Замена рулевой тяги 190
Рулевой механизм 191
Замена рабочей жидкости и прокачка системы
гидроусилителя рулевого управления 191
Замена бачка гидроусилителя
рулевого управления 192
Замена рулевого механизма 192
Проверка и замена ремня привода насоса
гидроусилителя рулевого управления 193
Замена насоса гидроусилителя
рулевого управления 194
РАЗДЕЛ 9

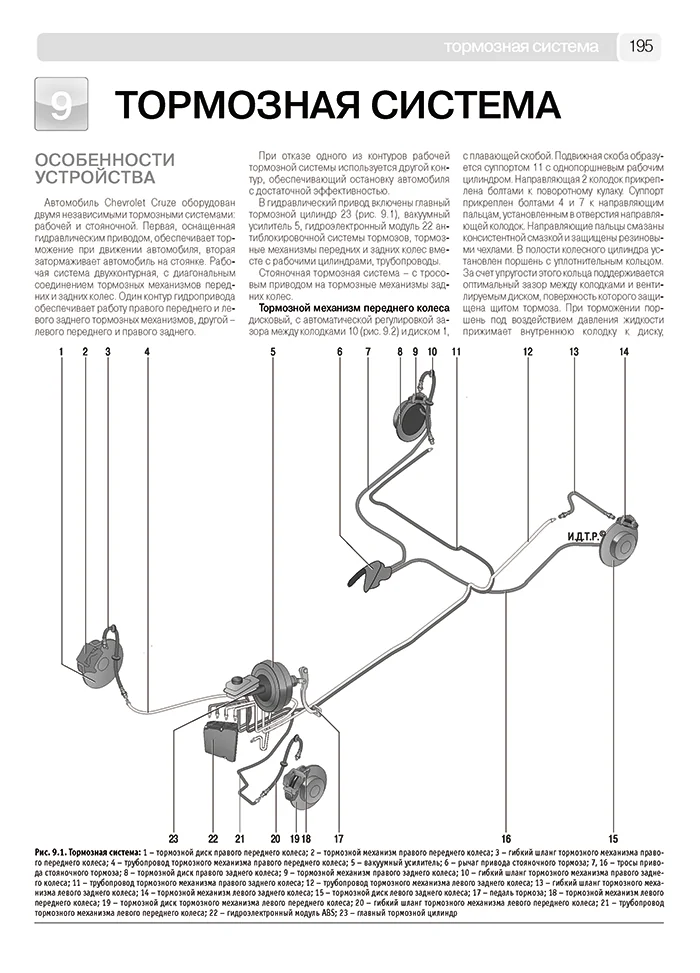

ТОРМОЗНАЯ СИСТЕМА 195
Особенности устройства 195
Проверка тормозной системы 198
Проверка эффективности работы
тормозной системы 198
Проверка герметичности
гидропривода тормозов 198
Проверка работы вакуумного
усилителя тормозов 199
Проверка степени износа
тормозных колодок и дисков 200
Проверка стояночного тормоза 201
Прокачка гидропривода
тормозной системы 201
Замена тормозной жидкости 201
Главный тормозной цилиндр 202
Замена бачка главного тормозного цилиндра 202
Замена главного тормозного цилиндра 203
Замена шлангов и трубопроводов
гидропривода тормозов 204
Замена тормозных шлангов 204
Замена тормозных трубопроводов 205
Снятие и установка педали тормоза 206
Тормозные механизмы передних колес   206
Замена тормозных колодок тормозного
механизма переднего колеса 206
Замена суппорта тормозного механизма
переднего колеса в сборе 207
Замена тормозного диска тормозного
механизма переднего колеса 208
Тормозные механизмы задних колес 208
Замена тормозных колодок тормозного
механизма заднего колеса 208
Замена суппорта тормозного механизма
заднего колеса в сборе 209
Замена тормозного диска тормозного
механизма заднего колеса 210
Стояночный тормоз 210
Регулировка стояночного тормоза 210
Замена тросов привода стояночного тормоза   211
Снятие и установка рычага
привода стояночного тормоза 212
РАЗДЕЛ 10
ЭЛЕКТРООБОРУДОВАНИЕ 213
Особенности конструкции 213
Диагностика неисправностей
бортового электрооборудования 213
Монтажные блоки 214
Расположение предохранителей,
плавких вставок, реле и их замена 214
Снятие и установка монтажных блоков 217
Аккумуляторная батарея 217
Особенности конструкции 217
Уход за аккумуляторной батареей 219
Проверка степени заряженное
аккумуляторной батареи 219
Зарядка аккумуляторной батареи 219
Снятие и установка аккумуляторной батареи 219
Генератор 221
Особенности конструкции 221
Снятие и установка генератора 222
Замена шкива генератора 223
Ремонт генератора 223
Стартер 226
Особенности конструкции 226
Снятие и установка стартера 227
Ремонт стартера 228
Выключатель (замок) зажигания 230
Особенности конструкции 230
Замена контактной группы выключателя (замка)
зажигания и контроллера иммобилизатора 230
Снятие и установка выключателя
(замка) зажигания 231
Система управления двигателем 231
Особенности конструкции 231
Проверка катушек зажигания 235
Снятие и установка катушек зажигания 235
Замена и обслуживание свечей зажигания 236
Снятие и установка электронного
блока управления двигателем 236
Проверка и замена датчиков
системы управления двигателем 237
Освещение, световая
и звуковая сигнализация 241
Особенности конструкции 241
Проверка и регулировка света фар 241
Замена ламп 242
Замена блок-фары 245
Замена заднего фонаря,
расположенного на крыле 246
Снятие и установка заднего фонаря,
расположенного на крышке багажника 247
Замена дополнительного стоп-сигнала 247
Замена бокового указателя поворота 248
Замена подрулевых переключателей 248
Замена звукового сигнала 249
Замена моторедуктора стеклоочистителя
ветрового окна 249
Бачок омывателя 250
Замена электронасоса омывателя 250
Снятие и установка бачка омывателя 251
Электростеклоподъемники 251
Замена блока переключателей управления
электростеклоподъемниками 251
Замена моторедуктора электропривода
стеклоподъемника передней двери 252
Снятие и установка электродвигателя
вентилятора радиатора системы
охлаждения двигателя 252
Снятие и установка электродвигателя
вентилятора системы кондиционирования   252
Электрообогрев стекла заднего окна 254
Комбинация приборов 254
Особенности конструкции 254
Снятие и установка комбинации приборов 254
Выключатели панели приборов 255
Замена переключателя наружного освещения   255
Замена выключателя аварийной сигнализации   255
Замена выключателя центрального замка 256
Автомобильная аудиосистема 256
Особенности устройства 256
Снятие и установка головного
устройства аудиосистемы 256
Снятие и установка динамиков
акустической системы 257
РАЗДЕЛ 11
КУЗОВ 259
Особенности конструкции 259
Снятие и установка подкрылков 259
Снятие и установка бамперов 260
Снятие и установка переднего бампера 260
Снятие и установка заднего бампера 261
Снятие и установка переднего крыла 261
Снятие и установка решетки короба
воздухопритока 262
Капот 263
Снятие и установка капота 263
Снятие, установка и регулировка
замка капота и его привода 263
Двери 264
Снятие и установка обивки передней двери 264
Замена стекла передней двери 265
Замена стеклоподъемника передней двери 265
Замена наружной ручки передней двери 266
Замена внутренней ручки привода
замка передней двери 267
Замена замка передней двери 267
Замена ограничителя открывания
передней двери 268
Снятие и установка передней двери 268
Снятие и установка обивки задней двери 268
Замена стекол задней двери 269
Замена стеклоподъемника задней двери 270
Замена наружной ручки задней двери 270
Замена внутренней ручки привода
замка задней двери 271
Замена замка задней двери 271
Замена ограничителя открывания задней двери   272
Снятие и установка задней двери 272
Крышка багажника 272
Снятие и установка обивки крышки багажника   272
Снятие и установка декоративной
накладки крышки багажника 273
Замена замка, защелки и клавиши
открывания замка крышки багажника 273
Снятие и установка крышки багажника 274
Снятие и установка крышки люка
наливной трубы топливного бака 275
Сиденья 275
Снятие и установка переднего сиденья 275
Снятие и установка подголовников 276
Снятие и установка заднего сиденья 276
Снятие и установка облицовки
тоннеля пола 277
Зеркала заднего вида 278
Снятие и установка наружного зеркала 278
Снятие и установка внутреннего зеркала 279
Замена поручней 279
Панель приборов 279
Особенности конструкции 279
Снятие и установка панели приборов 279
Снятие и установка облицовок салона 282
Снятие и установка облицовок багажника   284
Стеклоочиститель ветрового окна 285
Замена щеток стеклоочистителя
ветрового окна 285
Замена рычагов стеклоочистителя
ветрового окна 285
Снятие и установка механизма
стеклоочистителя ветрового окна 285
Замена неподвижного остекления кузова   286
Уход за кузовом 287
Мойка автомобиля 287
Мойка моторного отсека 287
Уход за панелями отделки салона,
изготовленными из полимерных материалов  288
Уход за обивкой и ковриками салона 288
РАЗДЕЛ 12
СИСТЕМА ОТОПЛЕНИЯ,
КОНДИЦИОНИРОВАНИЯ
И ВЕНТИЛЯЦИИ САЛОНА 289
Особенности устройства 289
Особенности устройства системы отопления   289
Особенности устройства системы
кондиционирования 290
Особенности устройства системы вентиляции   294
Правила техники безопасности
при ремонте и обслуживании
системы кондиционирования 294
Удаление хладагента из системы
кондиционирования 295
Замена уплотнительных колец 295
Компрессор кондиционера 295
Особенности эксплуатации 295
Снятие и установка регулятора давления
компрессора кондиционера 296
Снятие и установка компрессора кондиционера   296
Замена подшипника шкива привода 298
Замена электромагнита муфты компрессора   300
Замена конденсора 301
Замена фильтрующего элемента
ресивера-осушителя 301
Замена терморегулирующего клапана 302
Замена датчика давления 302
Замена фильтра поступающего
в салон воздуха 302
Снятие и установка
вентилятора отопителя 303
Снятие и установка блока управления
системой отопления, кондиционирования
и вентиляции 303
РАЗДЕЛ 13
СИСТЕМЫ БЕЗОПАСНОСТИ 305
Антиблокировочная система тормозов (ABS) 305
Особенности устройства 305
Замена датчиков частоты вращения колес 305
Система пассивной безопасности (SRS)   306
Особенности конструкции 306
Снятие и установка подушки
безопасности водителя 307
Проверка электрического разъема модуля
подушки безопасности переднего пассажира 308
Снятие и установка подушки
безопасности переднего пассажира 309
Замена переднего ремня безопасности 309
Замена заднего ремня безопасности 311
Снятие и установка электронного блока
управления системой пассивной безопасности   311
РАЗДЕЛ 14
КОЛЕСА И ШИНЫ 314
Колесные диски 314
Шины  314
Особенности конструкции 314
Классификация шин 315
Маркировка шин 316
Советы по выбору шин 316
Ремонт бескамерной шины 317
Советы по эксплуатации колес 318
РАЗДЕЛ 15
ПОЕЗДКА НА СТО 319
РАЗДЕЛ 16
ЗИМНЯЯ ЭКСПЛУАТАЦИЯ
АВТОМОБИЛЯ 320
Как подготовить автомобиль к зиме 320
Рекомендации по пуску двигателя
в сильный мороз 321
Что полезно купить к зиме 322
Полезные зимние советы 322
РАЗДЕЛ 17
ПОКУПКА ЗАПАСНЫХ ЧАСТЕЙ 323
ПРИЛОЖЕНИЯ 325
