Книга: INFINITI FX35 / FX45 бензин c 2003 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Автонавигатор
-16%
Книга: INFINITI FX35 / FX45 (б) c 2003 г.в., рем., экспл., то | Автонавигатор
Книга: INFINITI FX35 / FX45 (б) c 2003 г.в., рем., экспл., то | Автонавигатор
Книга: INFINITI FX35 / FX45 (б) c 2003 г.в., рем., экспл., то | Автонавигатор
Книга: INFINITI FX35 / FX45 (б) c 2003 г.в., рем., экспл., то | Автонавигатор
Книга: INFINITI FX35 / FX45 (б) c 2003 г.в., рем., экспл., то | Автонавигатор
Книга: INFINITI FX35 / FX45 (б) c 2003 г.в., рем., экспл., то | Автонавигатор
Книга: INFINITI FX35 / FX45 (б) c 2003 г.в., рем., экспл., то | Автонавигатор
Книга: INFINITI FX35 / FX45 (б) c 2003 г.в., рем., экспл., то | Автонавигатор
Книга: INFINITI FX35 / FX45 (б) c 2003 г.в., рем., экспл., то | Автонавигатор
Артикул
70770
ISBN
978-5-98410-045-8
Издательство
Автонавигатор
Кол-во страниц
544
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
200 x 290 мм
Цветность
Ч/Б
Бензиновые двигатели
3.5; 4.5
Представленный в новом справочнике автомобиль принадлежит к классу люкс и сделан на базе японской марки Ниссан – эталона сочетания качества и инновационных технологий. Комфортабельный и стильный, маневренный и удобный в управлении, этот автотранспорт успел завоевать популярность среди тысяч водителей по всему миру. Как правило, все претензии к машине появляются у пользователей ввиду того, что не все они хорошо ориентируются в эксплуатационных нормах, соблюдают график технического обслуживания, а порой «забывают» о том, что машине требуется ремонт. Заглянув в новое руководство по ремонту Infiniti FX 35 / FX 45, водитель сможет найти исчерпывающую информацию для того, чтобы максимально продлить срок службы своей машины и снизить риск возникновения ДТП, а сотрудник автосервиса найдет в мануале решения ремонтных задач любой сложности, включая нестандартные случаи. В пособии также уделяется немало места вопросам грамотной эксплуатации и технического обслуживания этих машин, выпущенных с 2003 года (с передним или полным приводом). В книге представлены модели авто, оборудованные бензиновыми двигателями VQ35DE и VK45DE объемом 3,5 и 4,5 литра.

В данный справочник включена вся необходимая автомобилистам и мастерам информация, воспользоваться которой на практике не составит труда даже новичку, поскольку доступный уровень подачи материала рассчитан на то, что книгой сможет воспользоваться читатель любого уровня подготовки. Ну а поскольку над написанием данного справочника трудились маститые автомеханики, то не приходится сомневаться, что они отобрали не только самые проверенные сведения, но и подошли к автомобильной тематике с научной точки зрения. Кроме того, данное руководство по ремонту Инфинити Эф Икс 35 / Эф Икс 45 снабжено отличными иллюстрациями, на которых наглядно показаны любые положения основного текста. Отметим также и наличие удобного предметного указателя для быстрого поиска любой информации, что особенно важно в условиях дальней поездки. В начале пособия содержатся общие сведения о машине, которые предваряют собственно прикладной раздел. Так, имеется подробное и наглядное описание конструкции авто, включая все его агрегаты, узлы и приборы – их местоположение, рабочий функционал, технические данные, составные части, приемы управления ими. Затем читателю лучше всего ознакомиться с разделом, в котором дана полная инструкция по эксплуатации Infiniti FX 35 / FX 45, из которой даже опытный водитель наверняка почерпнет для себя немало важных сведений, например, как избежать перегрузок и других ошибок, используя машину в различных условиях. Разумеется, ни один справочник не может обойти внимание такую важную тему, как техническое обслуживание автотранспорта – в книге дан обзор всех профилактических проверок с указанием их периодичности, перечислены нужные для этого инструменты и материалы для данных работ.

Конечно, заниматься диагностикой и ремонтом автомобиля очень удобно самостоятельно, хотя для этого нужен определенный начальный опыт (во всяком случае, водитель должен иметь представление о правилах безопасности во время ремонта, о которых также говорится в мануале) – в этом случае, у автолюбителя появляется хорошая возможность сэкономить как свое время, так и деньги. В главе об электрооборудовании Инфинити приведены не только правила работы с ним, но и подробные электросхемы Infiniti FX 35 / FX 45. В данном справочнике приведены понятные и наглядные рекомендации по ремонту для каждого отдельного случая поломки (по агрегатам, системам и приборам авто), которые изложены четко и строго последовательно, по принципу от простого к сложному. Таким образом, даже новичок, имея перед глазами четкие алгоритмы работ, сможет попробовать свои силы и грамотно осуществить несложные виды как диагностики и ремонта, так и сопутствующих работ – регулировку, смазку, даже замену всех основных компонентов своей машины от двигателя до кузова, от рулевого управления до колес и фар. Если же ремонт затянулся и требует участия специалистов, то автовладелец из книги сможет узнать заранее о характере необходимых работ и компетентно обсудить этот вопрос с мастерами.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление
Оглавление
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 9
Основные иллюстрации 9
Вид автомобиля спереди и сзади 9
Приборная панель 9

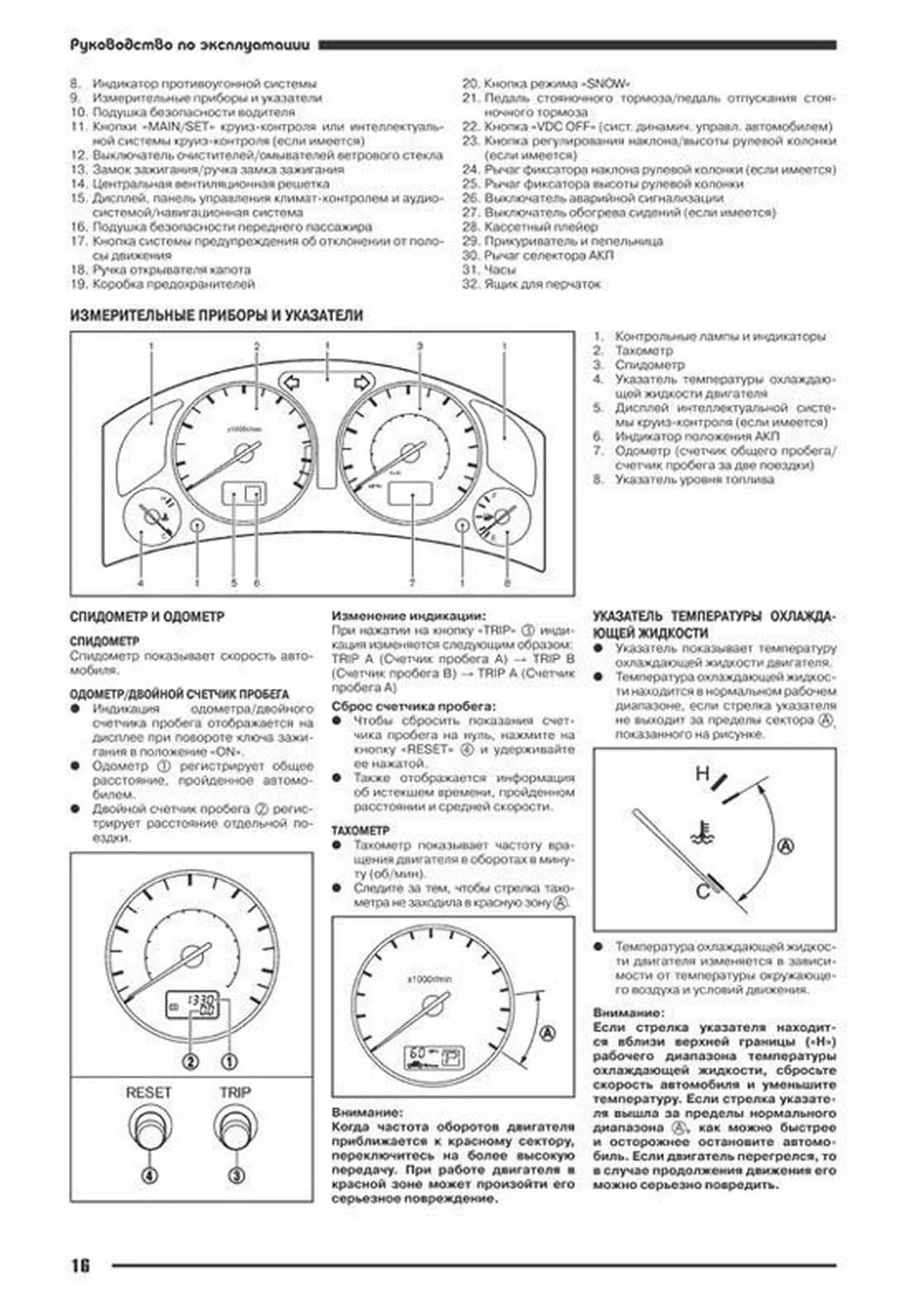

Измерительные приборы и указатели 10
Компоненты, подлежащие контролю в моторном отсеке 10
Сиденья и дополнительная система пассивной безопасности 11
Сиденья 11
Дополнительная система пассивной безопасности с надувными подушками (SRS) 13
Приборная панель и органы управления 15
Приборная панель 15
Измерительные приборы и указатели 16
Дисплей компаса 17
Контрольные лампы/индикаторы и зуммеры 18
Противоугонная система 21
Выключатель очистителей и омывателей ветрового стекла 22
Выключатель очистителя и омывателя заднего стекла 22
Выключатели обогревателей заднего стекла и наружных зеркал заднего обзора 22
Переключатель света фар и указателей поворота 22
Выключатель аварийной сигнализации 23
Клаксон 24
Сиденья с обогревом 24
Кнопка предупреждения Об отклонении От полосы движения 24
Кнопка режима «Snow» 24
Выключатель «VDC OFF» 24
Часы 24
Электророзетки 25
Прикуриватель и пепельница 25
Контейнеры для хранения мелкого багажа 25
Стеклоподъемники 26
Люк на крыше 27
Программирование приемопередатчика homelink ® 28
Проверки и регулировки перед началом движения 29
Ключи 29
Двери 29
Интеллектуальный ключ 31
Капот 36
Задняя дверь 36
Дверка наливной горловины топливного бака 37
Регулируемая телескопическая рулевая колонка 37
Солнцезащитные козырьки 38
Зеркала 38
Автоматический регулятор положения сиденья водителя 38
Дисплей, отопитель, кондиционер и аудиосистема 40
Кнопки панели управления – без навигационной системы 40
Кнопки панели управления – с навигационной системой 42
Монитор заднего обзора 44
Вентиляционные решетки 45
Отопитель и кондиционер (с автоматическим управлением) 45
Аудиосистема 46
Мобильный развлекательный центр infiniti (MES) 50
Запуск двигателя и вождение автомобиля 52
Замок зажигания (за исключением моделей с интеллектуальным ключом) 52
Ручка замка зажигания (на моделях с интеллектуальным ключом) 53
Перед запуском двигателя 53
Запуск двигателя 54
Вождение автомобиля 54
Стояночный тормоз 55
Система предупреждения Об отклонении от полосы движения 55
Круиз-контроль 57
Интеллектуальная система круиз-контроля 57
График обкатки 63
Уменьшение расхода топлива 63
Система экстренного торможения 64
Система динамического управления автомобилем (VDC) 65
Самостоятельное техническое Обслуживание 66
Компоненты для проверки в моторном отсеке 66
Система охлаждения двигателя 66
Моторное масло 67
Жидкость автоматической коробки передач 68
Жидкость для гидроусилителя рулевого управления 68
Тормозная жидкость 68
Жидкость стеклоомывателя 69
Аккумулятор 69
Приводные ремни 69
Свечи зажигания 70
Воздухоочиститель 70
Щетки стеклоочистителя ветрового стекла 70
Щетка Очистителя заднего стекла 70
Педали стояночного и рабочего тормоза 70
Плавкие предохранители 71
Замена Элемента питания в брелоке 72
Осветительные приборы 72
Техническая и справочная информация 74
Технические характеристики 74
Идентификация автомобиля 74
ОБЩИЕ СВЕДЕНИЯ 76
Точки упора для подъема автомобиля 76
Гаражный домкрат и станины безопасности 76
2-стоечный подъемник 76
Подъемник борта 77
Буксировка 77
Модели 2WD 77
Модели AWD 77
Вытаскивание автомобиля (высвобождение увязшего автомобиля) 77
Рекомендуемые химические вещества и герметики 78
Идентификация автомобиля 79
Модели 79
Габаритные размеры 80
Колеса и шины 80
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 81
Общее Обслуживание 81
Снаружи автомобиля 81
Внутри автомобиля 81
Под капотом и под днищем автомобиля 82
Периодическое обслуживание 82
Введение 82
График 1 82
График 2 84
Рекомендуемые жидкости и смазочные материалы 85
Жидкости и смазочные материалы 85
Коэффициент вязкости SAE 85
МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ 86
Двигатель VQ35DE 86
Приводные ремни 86
Воздухоочиститель и воздуховод 87

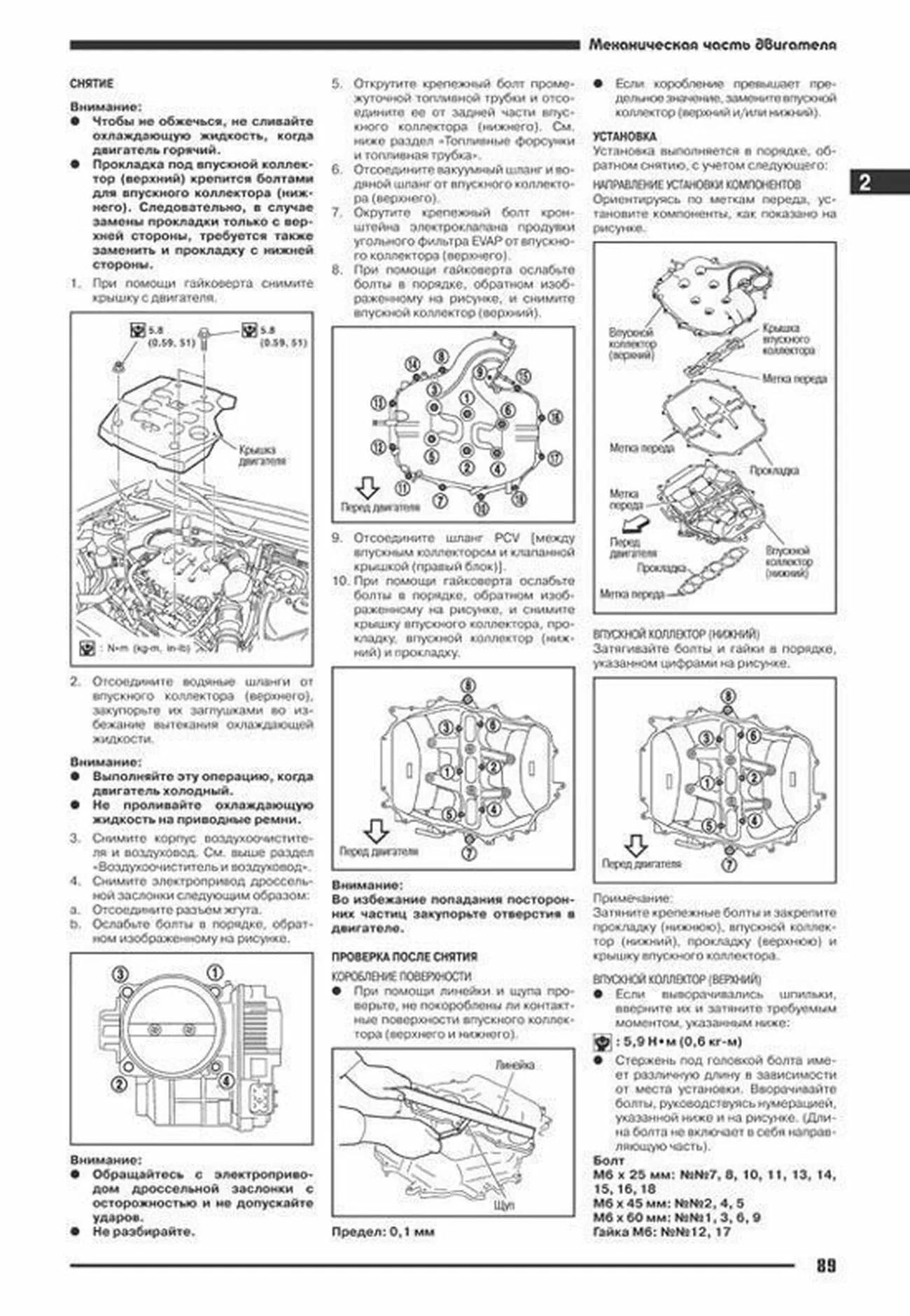

Впускной коллектор 88
Верхняя часть впускного коллектора 90
Выпускной коллектор и трехкомпонентный каталитический нейтрализатор 91
Масляный поддон и фильтр грубой Очистки масла 93
Катушки зажигания 98
Свечи зажигания (с платиновыми наконечниками) 98
Топливные форсунки и топливная трубка 99
Клапанная крышка 102
Передняя крышка цепи грм 103
Цепь грм 107
Распредвалы 116
Головка цилиндров 122
Двигатель в сборе 128
Блок цилиндров 133
Двигатель VK45DE 145
Крышка моторного Отсека 145
Приводные ремни 146
Воздухоочиститель и воздуховод 147
Впускной коллектор 148
Выпускной коллектор и трехкомпонентный каталитический нейтрализатор 150
Масляный поддон и фильтр грубой очистки масла 152
Катушки зажигания 154
Свечи зажигания (с платиновыми наконечниками) 154
Топливные форсунки и топливная трубка 155
Клапанная крышка 158
Цепи грм 160
Распредвалы 165
Сальники 171
Головка цилиндров 173
Двигатель в сборе 178
Блок цилиндров 180
СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ 193
Двигатель VQ35DE 193
Смазочный контур 193
Схема смазки 193
Моторное масло 194
Масляный фильтр 195
Кронштейн масляного фильтра (AWD) 195
Масляный радиатор 196
Масляный насос 198
Двигатель VK45DE 199
Смазочный контур 199
Схема смазки 199
Моторное масло 200
Масляный фильтр 201
Масляный радиатор 201
Масляный насос 202
СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 204
Двигатель VQ35DE 204
Контур охлаждения 204
Схема охлаждения 204
Охлаждающая жидкость двигателя 205
Радиатор 206
Алюминиевый радиатор 207
Охлаждающие вентиляторы 209
Водяной насос 209
Впускной патрубок и термостат в сборе 211
Выпускной патрубок и водопровод 212
Двигатель VK45DE 213
Контур охлаждения 213
Схема охлаждения 213
Охлаждающая жидкость двигателя 214
Радиатор 215
Алюминиевый радиатор 216
Охлаждающий вентилятор 218
Водяной насос 219
Термостат и водяной распределительный клапан 220
АКСЕЛЕРАТОР 222
Снятие и установка 222
Снятие 222
Установка 222
Проверка после установки 222
ТОПЛИВНАЯ СИСТЕМА 223
Общие меры предосторожности 223
Проверка топливопроводов 223
Датчик уровня топлива, топливный фильтр и топливный насос в сборе 223
Снятие и установка 223
Разборка и сборка 225
Топливный бак 225
Снятие и установка 225
СИСТЕМА ВЫПУСКА 227
Проверка системы выпуска 227
Снятие и установка 227
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 229
Двигатель VQ35DE 229
Коды неисправности 229
Принципиальная схема системы 233
Разводка вакуумных шлангов 234
Основные процедуры Обслуживания 234
Бортовая система диагностики 239
Диагностика неисправностей 242
Система улавливания паров топлива 255
Система принудительной вентиляции картера 257
Двигатель VK45DE 258
Принципиальная схема системы 258
Разводка вакуумных шлангов 259
Диагностика неисправностей 260
Система всасывания воздуха переменной длины (vias) 267
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 268
Указатель кодов неисправности (DTC) 268
Жидкость АКП 269
Замена жидкости АКП 269
Проверка жидкости АКП 269
Диагностика неисправностей 270
Расположение электрических компонентов АКП 270
Электросхема 271
Проверки перед проведением диагностики неисправностей 272
Проверка на неподвижном автомобиле 272
Дорожное испытание 274
Стандартные значения входных/выходных сигналов блока управления коробкой передач (ТСМ) 276
Процедура самодиагностики блока ТСМ (без применения тестера consult-ii) 276
Коробка передач в сборе 277
Снятие и установка (модели 2WD) 277
Снятие и установка (модели AWD) 279
ПЕРЕДНИЙ МОСТ 282
Модели 2WD 282
Ступица и поворотный кулак переднего колеса 282
Модели AWD 283
Ступица и поворотный кулак переднего колеса 283

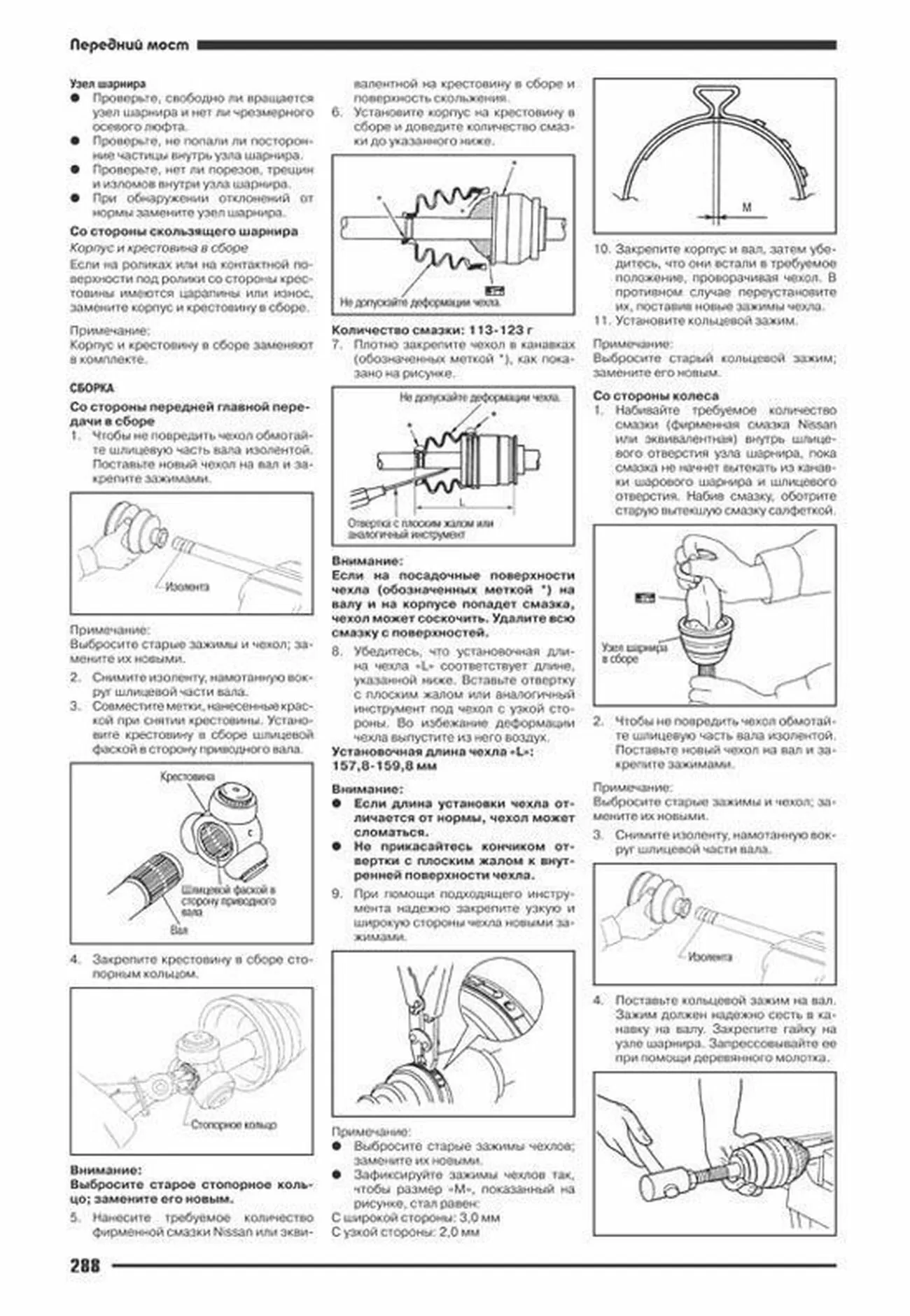

Передние приводные валы 284
Передняя подвеска 290
Передняя подвеска в сборе 290
Проверка и обслуживание на автомобиле 290
Проверка углов установки передних колес 290
Снятие и установка 290
Компоненты 291
Пружина и стойка 292
Снятие и установка 292
Разборка и сборка 293
Поперечный рычаг 293
Снятие и установка 293
Стабилизатор поперечной устойчивости 294
Снятие и установка 294
Балка передней подвески 294
Снятие и установка 294
ЗАДНИЙ МОСТ 296
Ступица колеса 296
Проверка и Обслуживание на автомобиле 296
Снятие и установка 296
Разборка и сборка 297
Задние приводные валы 297
Снятие и установка 297
Разборка и сборка 298
ЗАДНЯЯ ПОДВЕСКА 301
Задняя подвеска в сборе 301
Проверка и Обслуживание на автомобиле 301
Проверка углов установки задних колес 301
Снятие и установка 301
Компоненты 302
Амортизатор 303
Снятие и установка 303
Разборка и сборка 303
Рычаг подвески 303
Снятие и установка 303
Продольная тяга 304
Снятие и установка 304
Управляющая тяга 304
Снятие и установка 304
Поперечный рычаг и пружина 304
Снятие и установка 304
Стабилизатор поперечной устойчивости 305
Снятие и установка 305
Балка задней подвески 305
Снятие и установка 305
РАЗДАТОЧНАЯ КОРОБКА 306
Жидкость для раздаточной коробки 306
Замена 306
Система AWD 306
Схема передачи мощности 306
Описание системы 306
Принципиальная схема системы 307
Шина can 308
Диагностика неисправностей 308
Расположениеэ компонентов 308
Электросхема 309
Таблица диагностики неисправностей по признакам 310
Блок управления awd 310
Снятие и установка 310
Передний сальник 310
Снятие и установка 310
Задний сальник 311
Снятие и установка 311
Шланг сапуна 311
Снятие и установка 311
Раздаточная коробка в сборе 312
Снятие и установка 312
Разборка и сборка 312
КАРДАННЫЙ ВАЛ 318
Передний карданный вал 318
Обслуживание на автомобиле 318
Снятие и установка 318
Важная информация 319
Обслуживание на автомобиле 319
Снятие и установка 319
Разборка и сборка 321
ПЕРЕДНЯЯ ГЛАВНАЯ ПЕРЕДАЧА 323
Передний сальник 323
Снятие и установка 323
Сальник полуоси 323
Снятие и установка 323
Передняя главная передача в сборе 324
Снятие и установка (двигатель VQ35DE) 324
Снятие и установка (двигатель VK45DE) 324
Шланг сапуна передней главной передачи 325
Компоненты (двигатель VQ35DE) 327
Компоненты (двигатель VK45DE) 328
Полуоси 329
Разборка и сборка 330
Задняя главная передача 337
Передний сальник 337
Снятие и установка 337
Сальник полуоси 337
Снятие и установка 337
Задняя главная передача в сборе 338
Снятие и установка 338
Компоненты 339
Проверка и регулировка перед разборкой 340
Разборка и сборка 340
ТОРМОЗНАЯ СИСТЕМА 347
Педаль тормоза 347
Проверка и регулировка 347
Снятие и установка 347
Тормозная жидкость 348
Проверка на автомобиле 348
Слив и заправка 348
Прокачка тормозной системы 348
Тормозные трубки и шланги 349
Гидравлический контур 349
Снятие и установка тормозных трубок и шлангов передних колес 349
Снятие и установка тормозных трубок и шлангов задних колес 349
Главный тормозной цилиндр 350
Проверка на автомобиле 350
Снятие и установка 350
Разборка и сборка 350
Вакуумный усилитель тормоза 351
Обслуживание на автомобиле 351
Снятие и установка 351
Вакуумные трубки и шланги 352
Снятие и установка 352
Проверка 352
Дисковые тормоза передних колес 353
Проверка на автомобиле 353
Компоненты 353
Снятие и установка тормозных колодок 353
Снятие и установка тормозного суппорта в сборе 354
Разборка и сборка тормозного суппорта в сборе 354
Дисковые тормоза задних колес 355
Проверка на автомобиле 355
Компоненты 355
Снятие и установка тормозных колодок 355
Снятие и установка тормозного суппорта в сборе 356
Разборка и сборка тормозного суппорта в сборе 357
СТОЯНОЧНЫЙ ТОРМОЗ 359
Обслуживание на автомобиле 359
Длина хода педали 359
Проверка компонентов 359
Регулировка 359
Управление стояночным тормозом 359
Компоненты 359
Снятие и установка 360
Колодки стояночного тормоза 360
Компоненты 360
Снятие и установка 360
СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (VDC/TCS/ABS/EBD) 362
Обслуживание на автомобиле 362
Регулировка нейтрального положения датчика угла поворота 362
Калибровка G-датчика замедления (на моделях AWD) 362
Описание системы 363
Принципиальная схема системы 363
Назначение систем 363
Аварийный режим 364
Гидравлический контур 364
Шина CAN 364
Описание системы 364
Диагностика неисправностей 365
Расположение компонентов 365
Электросхема 366
Колесные датчики 367
Снятие и установка 367
Диск датчика 367
Снятие и установка 367
Исполнительный механизм и блок управления ABS в сборе 368
Снятие и установка 368
G-датчик 368
Снятие и установка 368
Датчик угла поворота рулевого колеса 369
Снятие и установка 369
РУЛЕВОЕ УПРАВЛЕНИЕ 370
Жидкость гидроусилителя рулевого управления 370
Проверка уровня жидкости 370
Проверка утечек жидкости 370
Прокачка гидравлической системы 370
Рулевое колесо 370
Проверка и Обслуживание на автомобиле 370
Рулевая колонка 371
Снятие и установка 371
Компоненты (без автоматического регулятора положения сиденья водителя) 372
Компоненты (с автоматическим регулятором положения сиденья водителя) 373
Рулевой механизм и рулевой привод 374
Снятие и установка 374
Разборка и сборка 375
Масляный насос гидроусилителя 379
Проверка и Обслуживание на автомобиле 379
Снятие и установка (модели с двигателем VQ35De) 380
Снятие и установка (модели с двигателем Vk45De) 380
Разборка и сборка (модели с двигателем VQ35De) 380
Разборка и сборка (модели с двигателем Vk45De) 382
Гидравлическая линия 384
Модели 2wd с двигателем VQ35De 384
Модели awd с двигателем VQ35De 385
Модели awd с двигателем Vk45De 386
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS) 387
Конфигурация системы SRS 387
Диагностика неисправностей 388
Расположение компонентов системы SRS 388
Функция самодиагностики (без тестера consult-ii) 388
Электросхема 389
Таблица кодов неисправностей 390
КУЗОВ, ЗАМКИ И БЕЗОПАСНОСТЬ 392
Капот 392
Регулировка посадки 392
Снятие и установка капота в сборе 392
Снятие и установка троса управления замком капота 393
Проверка троса замка капота 394
Опора сердцевины радиатора 394
Снятие и установка 394
Переднее крыло 395
Снятие и установка 395
Дверные замки с электроприводом 396
Расположение компонентов и разъемов 396
Электросхема/ с интеллектуальным ключом 397
Электросхема/ без интеллектуального ключа 398
Стандартные значения напряжения на контактах блока всм 399
Стандартные значения напряжения на контактах блока интеллектуального ключа 399
Система дистанционного управления дверными замками 400
Расположение компонентов и разъемов 400
Электросхема 401
Стандартные значения напряжения на контактах блока ВСМ 402
Стандартные значения напряжения на контактах блока IPDM E/R 402
Интеллектуальный ключ 403
Расположение компонентов и разъемов 403
Электросхема 406
Стандартные значения напряжения на контактах блока интеллектуального ключа 408
Стандартные значения напряжения на контактах замка блокировки рулевой колонки 409
Стандартные значения напряжения на контактах блока ВСМ 410
Стандартные значения напряжения на контактах блока IPDM E/R 410
Снятие и установка блока интеллектуального ключа 411
Дверь 411
Регулировка посадки 411
Снятие и установка передней двери 411
Снятие и установка задней боковой двери 412
Снятие и установка уплотнителя двери 412
Замок передней двери 412
Снятие и установка 412
Разборка и сборка 414
Замок задней боковой двери 414
Снятие и установка 414
Задняя дверь 415
Регулировка посадки 415
Задняя дверь в сборе 416
Снятие и установка петли защелки задней двери 416
Снятие и установка стойки задней двери 416
Снятие и установка направляющих выступающего и охватывающего типа 416
Снятие и установка уплотнителя задней двери 417
Замок задней двери в сборе 417
Снятие и установка замка задней двери 417
Снятие и установка выключателя открывателя задней двери 417
Разборка и сборка 417
Стандартные значения напряжения на контактах блока управления закрыванием задней двери 418
Система автоматического закрывания задней двери 418
Расположение компонентов и разъемов 418
СТЕКЛА, СТЕКЛОПОДЪЕМНИКИ И ЗЕРКАЛА 419
Ветровое стекло 419
Снятие и установка 419
Оконное стекло задней двери 420
Снятие и установка 420
Электростеклоподъемники 422
Расположение компонентов и разъемов 422
Стекло бокового Окна 423
Снятие и установка 423
Стекло передней двери и стеклоподъемник 424
Снятие и установка 424
Стекло задней боковой двери и стеклоподъемник 425
Снятие и установка 425
Зеркало в салоне 426
Снятие и установка 426
Обогреватель заднего стекла 427
Расположение компонентов и разъемов 427
Электросхема 428
Стандартные значения напряжения на контактах блока всм 429
Стандартные значения напряжения на контактах блока ipdm e/R 429
Дверные зеркала 429
Снятие и установка 429
Разборка и сборка 430
НАРУЖНАЯ ОТДЕЛКА/ОТДЕЛКА САЛОНА 431
Передний бампер 431
Снятие и установка 431
Задний бампер 432
Снятие и установка 432
Решетка радиатора 434
Снятие и установка 434
Решетка капота 435
Снятие и установка 435
Защитная накладка крыла 435
Снятие и установка 435
Наружный молдинг двери 436
Снятие и установка 436
Нижний наружный молдинг двери 436
Снятие и установка 436
Точечное уплотнение двери 437
Снятие и установка 437
Центральный брызговик 437
Снятие и установка 437
Молдинг ветрового стекла 438
Снятие и установка 438
Молдинг оконного стекла задней двери 439
Снятие и установка 439
Боковой молдинг крыши 439
Снятие и установка 439
Багажная планка 440
Снятие и установка 440
Отделка двери 441
Снятие и установка 441
Боковая отделка кузова 442
Снятие и установка 442
Отделка пола 443
Снятие и установка 443
Потолок 444
Снятие и установка 444
Отделка пола багажного отсека 445
Снятие и установка 445
Отделка задней двери 446
Снятие и установка 446
ПРИБОРНАЯ ПАНЕЛЬ 447
Приборная панель в сборе 447
Компоненты 447
Снятие и установка 448
Разборка и сборка 450
АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР 452
Расположение компонентов 452
Диагностика неисправностей 453
Расположение компонентов и разъемов 453
Электросхема 455
Стандартные значения напряжения на контактах регулятора режима «AUTO» кондиционера 456
Функция самодиагностики 457
Таблица функционирования кондиционера 460
Диагностика неисправностей при отклонении давления от нормы 461
Регулятор кондиционера 463
Снятие и установка регулятора кондиционера 463
Усилитель режима «AUTO» кондиционера 463
Снятие и установка блока измерительных приборов и регулятора кондиционера 463
Датчик температуры окружающего воздуха 463
Снятие и установка 463
Датчик температуры воздуха в салоне 463
Снятие и установка 463
Датчик интенсивности солнечного света 463
Снятие и установка 463
Датчик температуры всасываемого воздуха 463
Снятие и установка 463
Нагнетатель 464
Снятие и установка 464
Разборка и сборка 464
Двигатель нагнетателя 465
Снятие и установка 465
Двигатель впускной заслонки 465
Снятие и установка 465
Фильтр кондиционера 465
Снятие и установка 465
Отопитель и блок охлаждения в сборе 465
Снятие и установка 465
Разборка и сборка 467
Двигатель заслонки режима обдува 468
Снятие и установка 468
Двигатель смесительной заслонки 468
Снятие и установка 468
Сердцевина отопителя 468
Снятие и установка 468
Воздуховоды и решетки 468
Снятие и установка 468
СИСТЕМА ЗАПУСКА И СИСТЕМА ЗАРЯДКИ 471
Система запуска 471
Схема Электрических соединений – START – 471
Диагностика неисправностей 473
Снятие и установка 473
Разборка и сборка 475
Проверка после разборки 476
Система зарядки 476
Схема электрических соединений 476
Диагностика неисправностей 478
Снятие и установка 478
Разборка и сборка 480
СИСТЕМА ОСВЕЩЕНИЯ 481
Ксеноновые фары 481
Расположение компонентов и разъемов 481
Электросхема 482
Стандартные значения напряжений на контактах блока всм 483
Стандартные значения напряжений на контактах блока ipdm e/R 484
Регулировка направленности света фар 484
Замена лампочек 485
Снятие и установка 486
Разборка и сборка 486
Система освещения в дневное время 487
Расположение компонентов и разъемов 487
Электросхема 488
Система автоматического освещения 489
Расположение компонентов и разъемов 489
Электросхема 490
Снятие и установка оптического датчика 491
Регулятор наклона фар 491
Электросхема 491
Противотуманные фары 492
Расположение компонентов и разъемов 492
Фонари указателей поворота и аварийной сигнализации 492
Расположение компонентов и разъемов 492
Электросхема 493
Фонари стоп-сигнала 493
Расположение компонентов и разъемов 493
Электросхема 494
Передние, задние габаритные фонари и фонари освещения номерного знака 494
Расположение компонентов и разъемов 494
Электросхема 495
Плафон освещения салона 496
Электросхема 496
Подсветка 498
Электросхема 498
Спецификации лампочек 499
Фонари наружного освещения 499
Фары 499
Фонари Освещения салона/подсветка 499
ИНФОРМАЦИОННАЯ СИСТЕМА ВОДИТЕЛЯ 500
Комбинация приборов 500
Описание системы 500
Расположение компонентов и разъемов 501
Комбинация приборов 502
Электросхема 503
Стандартные значения напряжения на контактах комбинации приборов 504
Стандартные значения напряжения на контактах блока измерительных приборов и регулятора кондиционера 505
Работа измерительных приборов/указателей и одометр/счетчик пробега 505
Снятие и установка комбинации приборов 506
Разборка и сборка комбинации приборов 506
Снятие и установка одометра/счетчика пробега и регулятора подсветки 507
Блок измерительных приборов и усилитель кондиционера 507
Описание системы 507
Электросхема 509
Контрольные лампы 510
Электросхема 510
Звуковая сигнализация 511
Расположение компонентов и разъемов 511
Электросхема 512
Стандартные значения напряжения на контактах блока всм 513
Стандартные значения напряжения на контактах блока измерительных приборов и регулятора кондиционера 514
Стандартные значения напряжения на контактах комбинации приборов 514
ОЧИСТИТЕЛИ, ОМЫВАТЕЛИ И КЛАКСОН 515
Очистители и омыватели ветрового стекла 515
Расположение компонентов и разъемов 515
Электросхема 516
Снятие и установка рычагов очистителей ветрового стекла, регулировка положения остановки рычагов очистителей 517
Снятие и установка двигателя и рычажного механизма очистителей ветрового стекла 517
Разборка и сборка двигателя и рычажного механизма очистителей ветрового стекла 517
Очиститель и омыватель заднего стекла 518
Расположение компонентов и разъемов
