Книга: KIA SORENTO бензин / дизель с 2009 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-23%
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA SORENTO (б , д) с 2009 г.в. рем., экспл., то | Легион-Aвтодата
Артикул
7020459
ISBN
978-588850-529-8
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
600
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
2.4
Дизельные двигатели
2.2

Этот кроссовер средних размеров произведен знаменитой компанией, второй из лидеров в Южной Корее и седьмой в мире. С 2002 года, началась история представленного в данной книге автомобиля, который отличается мощностью, надежной сборкой, удобством управления и самыми современными техническими данными, которыми располагает на сегодняшний день область автомобилестроения. Думается, что каждый, кто хоть раз сидел за его рулем, смог оценить все эти преимущества и не променяет Киа Соренто ни на один другой автомобиль. Водителю требуется лишь хорошо ухаживать за машиной, помнить о регламенте и особенностях технического обслуживания и, если понадобится, обеспечить своевременный ремонт. Представленное Вашему вниманию руководство по ремонту Kia Sorento отлично поможет водителю справляться со своими насущными задачами, затратив при этом минимум денежных средств и времени и не допускать досадных ошибок, которые могут привести к поломке техники. Мастера СТО и автосервисов, тоже, безусловно, вынесут немало полезной информации из этой книги для того, чтобы быстро и результативно заниматься техническим обслуживанием, диагностикой и ремонтом Киа, ведь все эти вопросы, включая грамотную эксплуатацию машины, собраны под одной обложкой. В книге представлены автомобили с 2009 года выпуска, оборудованные бензиновым G4KE 2.4 литра, а также дизельным двигателем D4HB 2.2 литра CRDI.


Новое руководство по ремонту Киа Сорренто подготовлено известным издательством «Легион-Aвтодата» при участии авторов, являющихся квалифицированными автомеханиками. Им удалось не только на доступном уровне изложить самую важную и точную информацию по автомобилю, но и сделать это таким образом, чтобы новыми сведениями мог воспользоваться любой инициативный читатель от специалиста до начинающего автолюбителя. В мануале есть немало дополнительных данных, например, по обеспечению мер безопасности во время диагностики и ремонта Киа. Многочисленные рисунки, схемы и чертежи делают данный справочник полностью наглядным, простым для использования даже в походных условиях, когда автомобилист вынужден решать ту или иную задачу во время путешествия. В первой половине пособия изложены важные теоретические знания, которые пригодятся для оптимального вождения и выполнения многих прикладных задач. Так, на страницах книги приводится устройство машины, с обзором всех важнейших агрегатов, узлов и систем – их нахождения, рабочих функций, составных частей (если есть), приемов управления. Следующей темой является подробная инструкция по эксплуатации Kia Sorento, которая необходима даже заядлому автомобилисту, ведь все нюансы использования машины держать в голове почти невозможно. Отдельно рассматривается техническое обслуживание Киа. Эта глава включает в себя описания и график всех необходимых по регламенту проверок и осмотров в целях обеспечения безопасности и поддержания машины в рабочем состоянии в любое время.


Неожиданная поломка машины способна сорвать планы водителя, прервать необходимое путешествие и стать источником денежных расходов. Однако, если у Вас есть под рукой эта книга, то многие проблемы будут решены непосредственно в гараже или под открытым небом с помощью стандартных инструментов. В мануале подробно и с иллюстрациями по пунктам изложены все виды процедур, включая установление источника поломки и соответствующий ремонт, сделать который чаще всего под силу даже новичку. Описаны также действия по сборке-разборке, настройке, смазке или замене всех компонентов данного автотранспорта. Чтобы электрооборудование машины было всегда правильно настроено и стабильно функционировало, мастеру или водителю непременно понадобятся электросхемы Kia Sorento, имеющиеся в справочнике. Таким образом, водитель или специалист мастерской сможет, взяв эту книгу, по всем правилам, не теряя времени, эффективно привести в порядок двигатель, рулевое управление, тормозную систему, коробку передач, а также кузов, шины, колеса, фары и другие составляющие машины. Вот почему такой мануал должен быть в машине у каждого владельца Киа.



Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

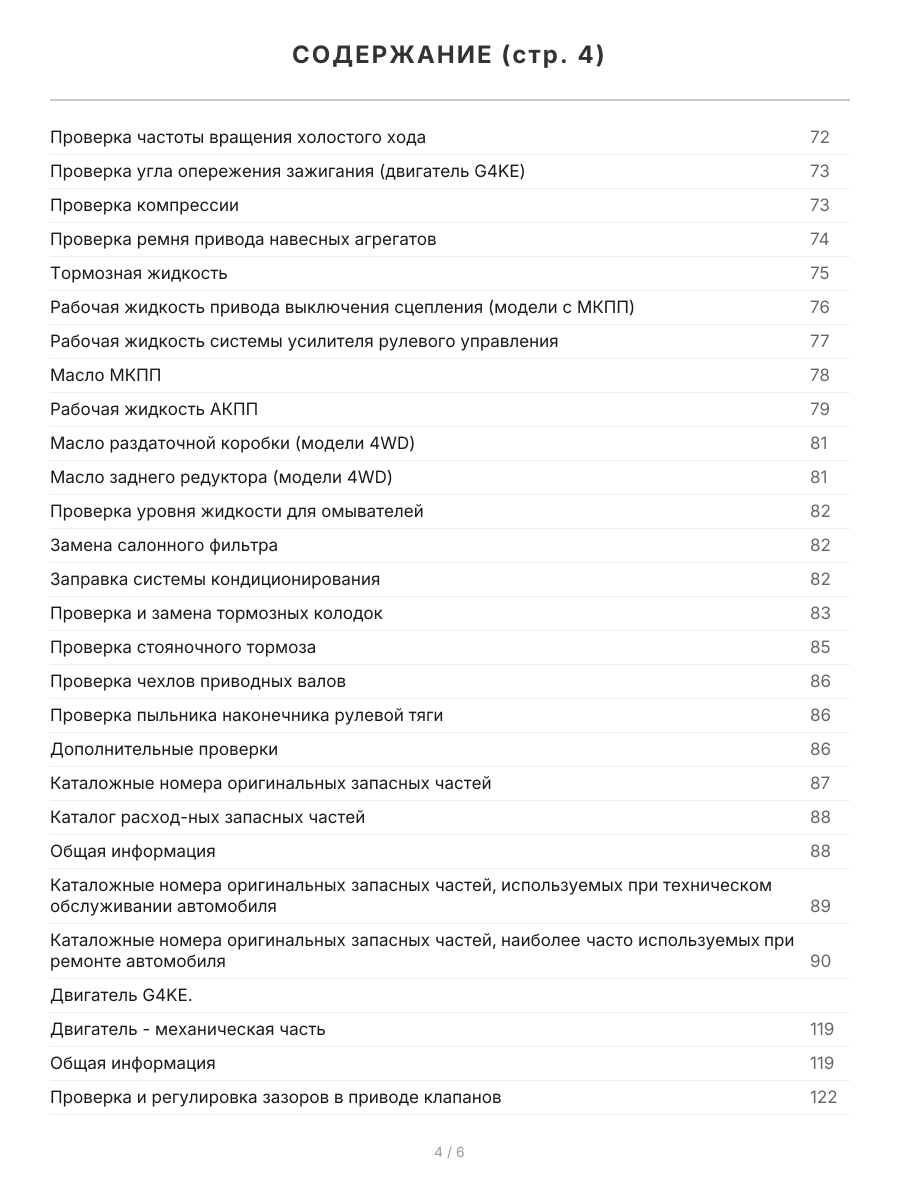

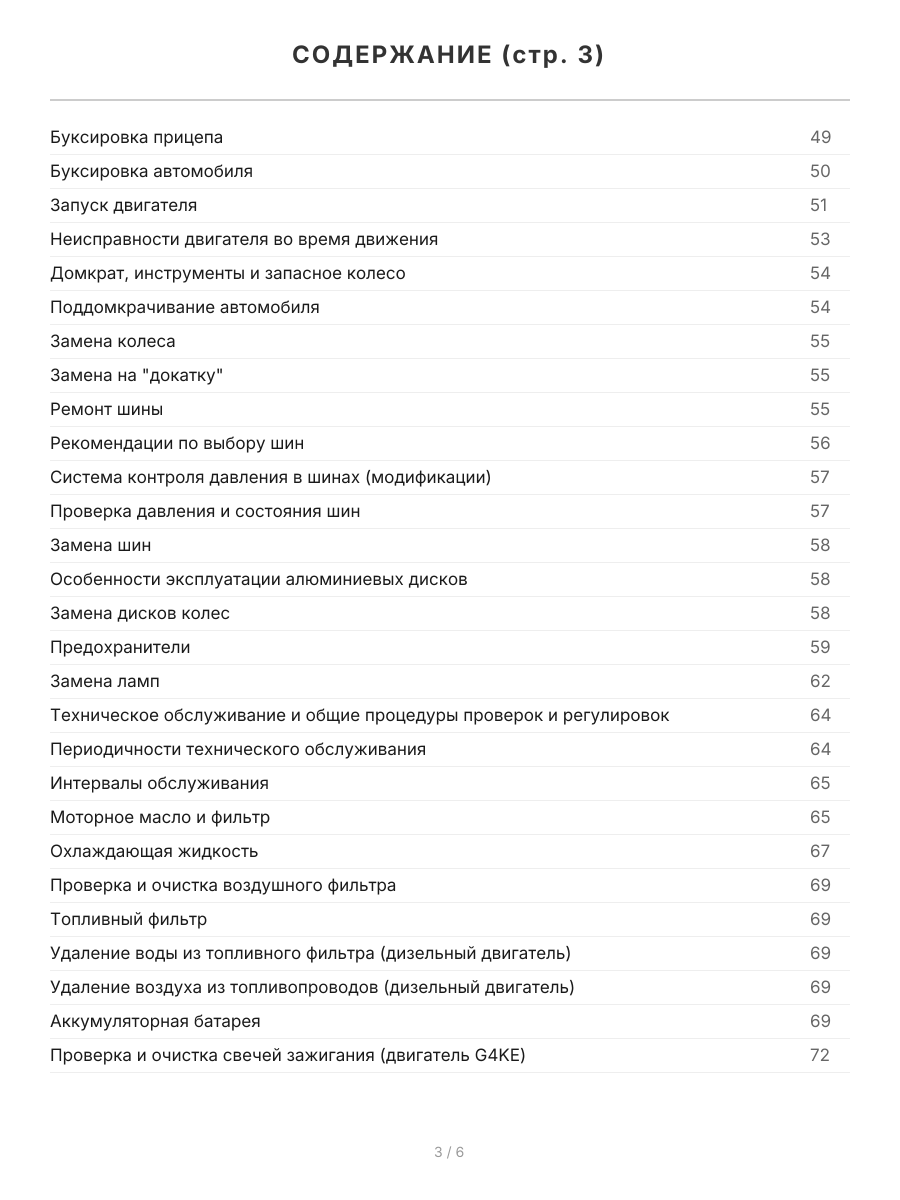

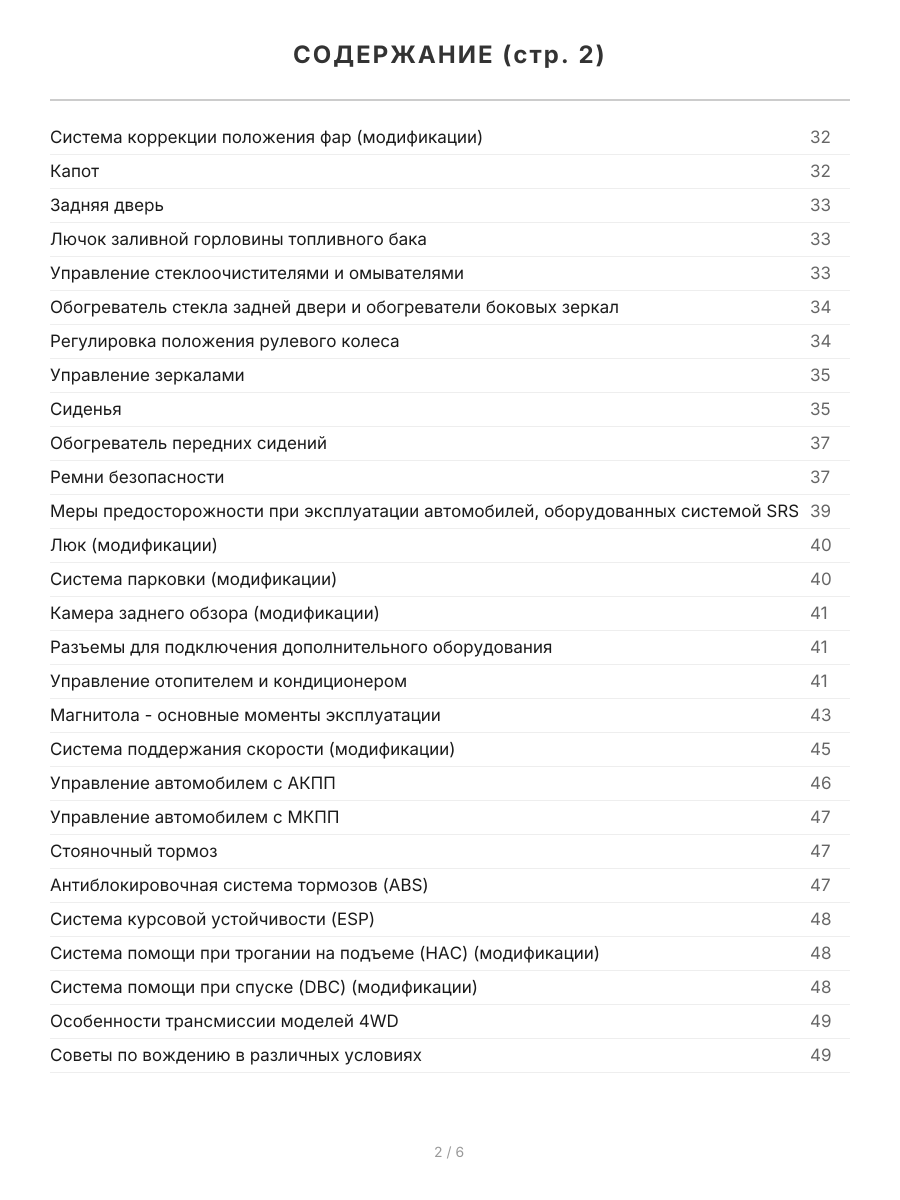

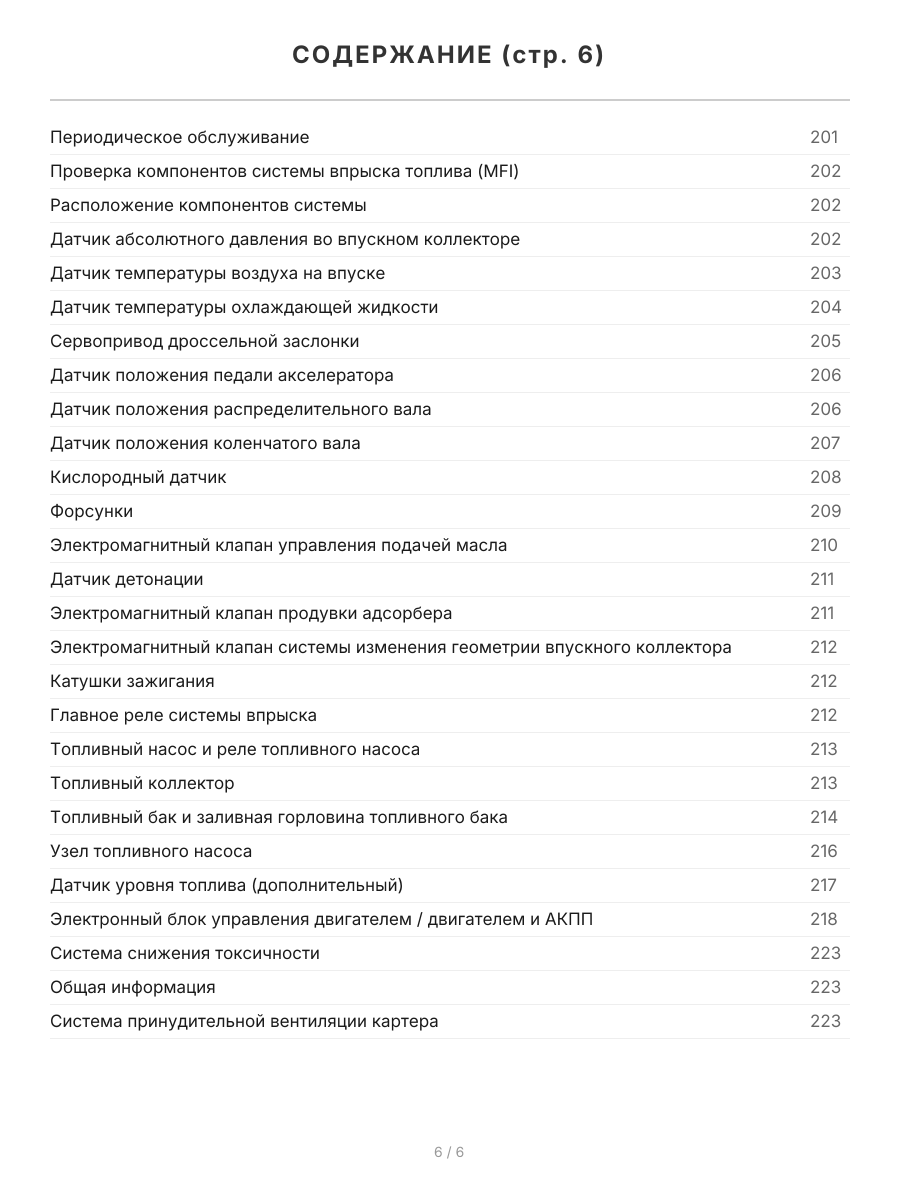

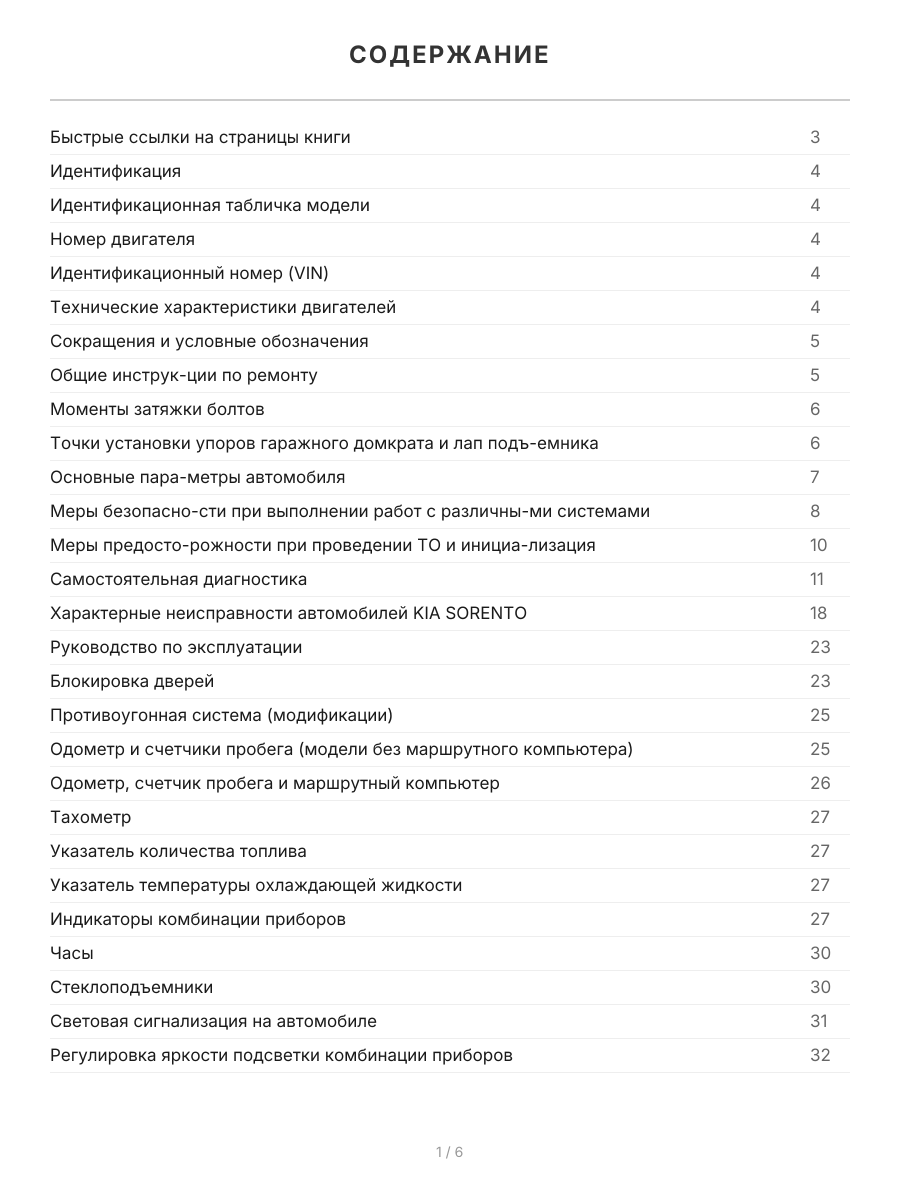

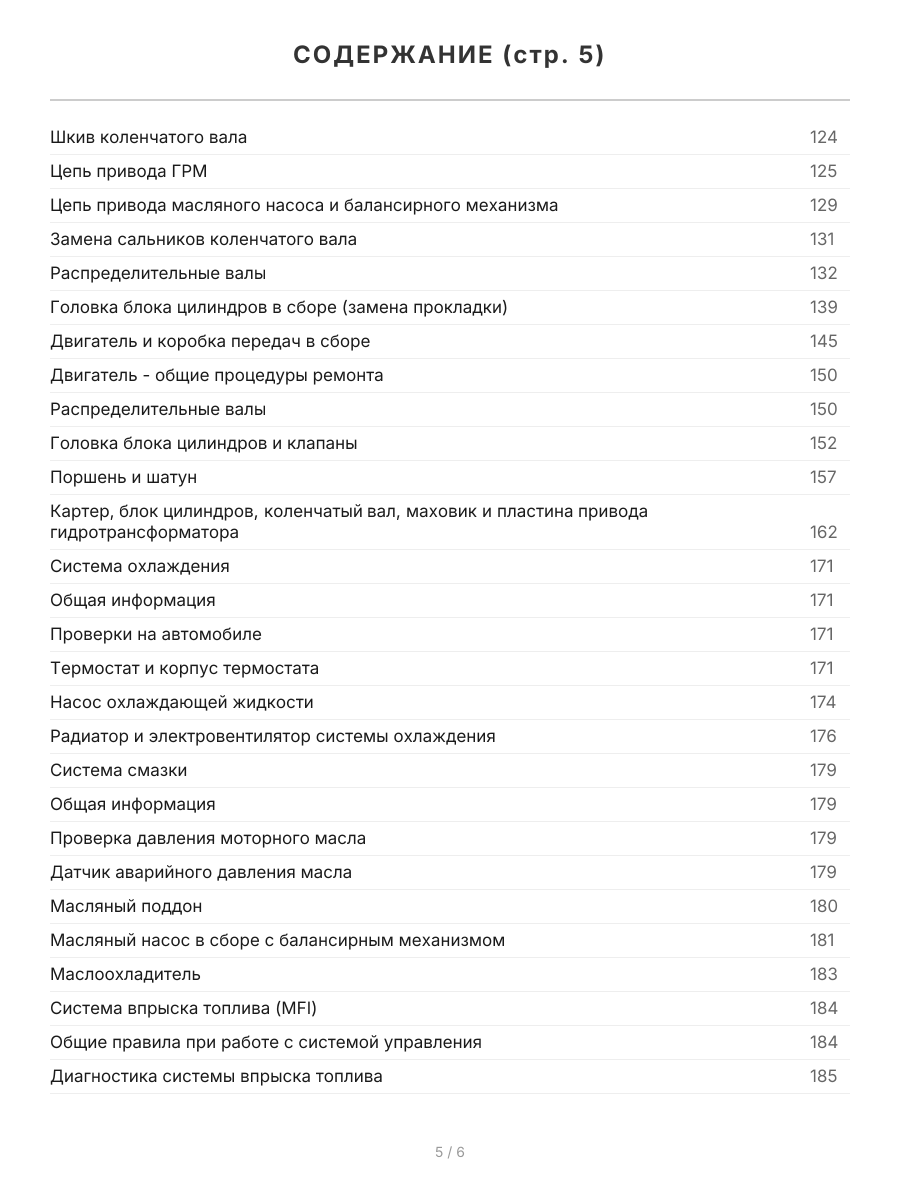

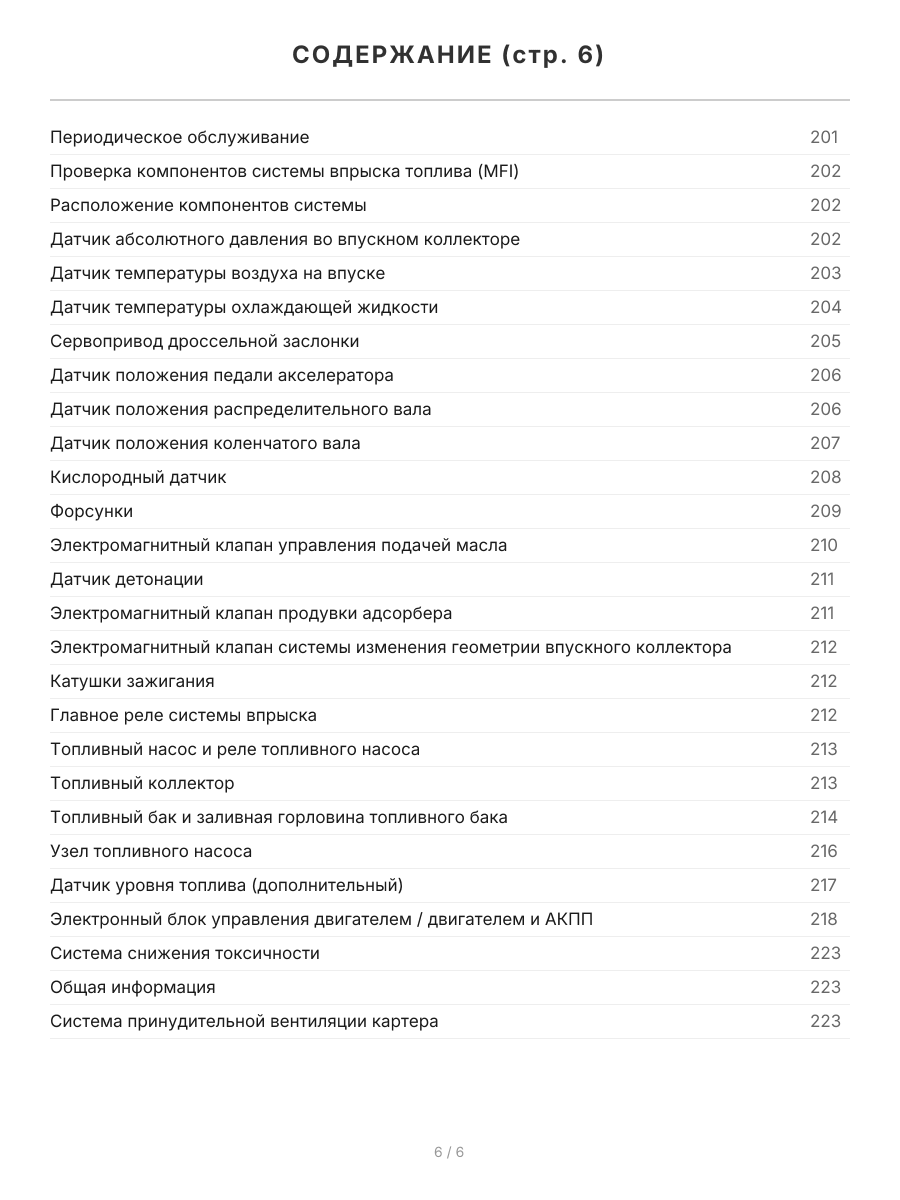

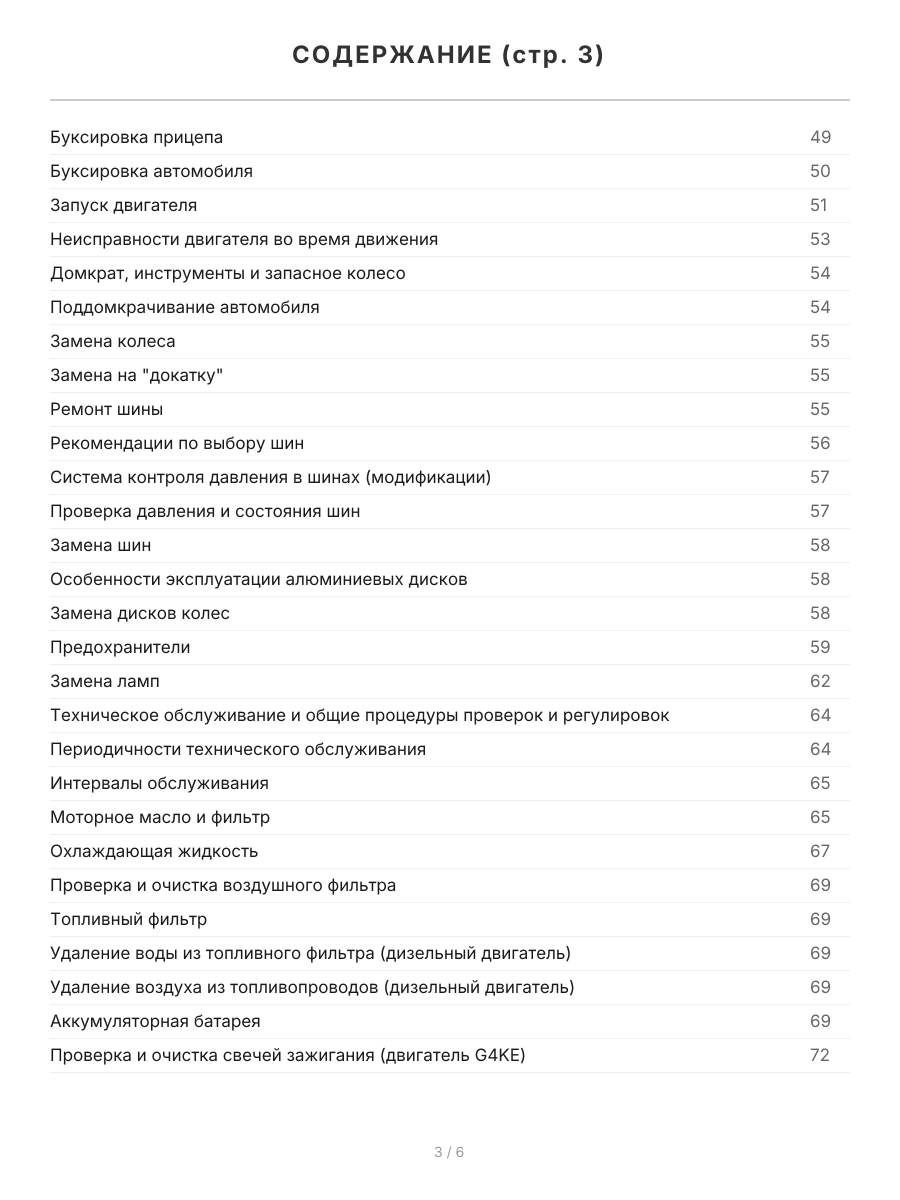

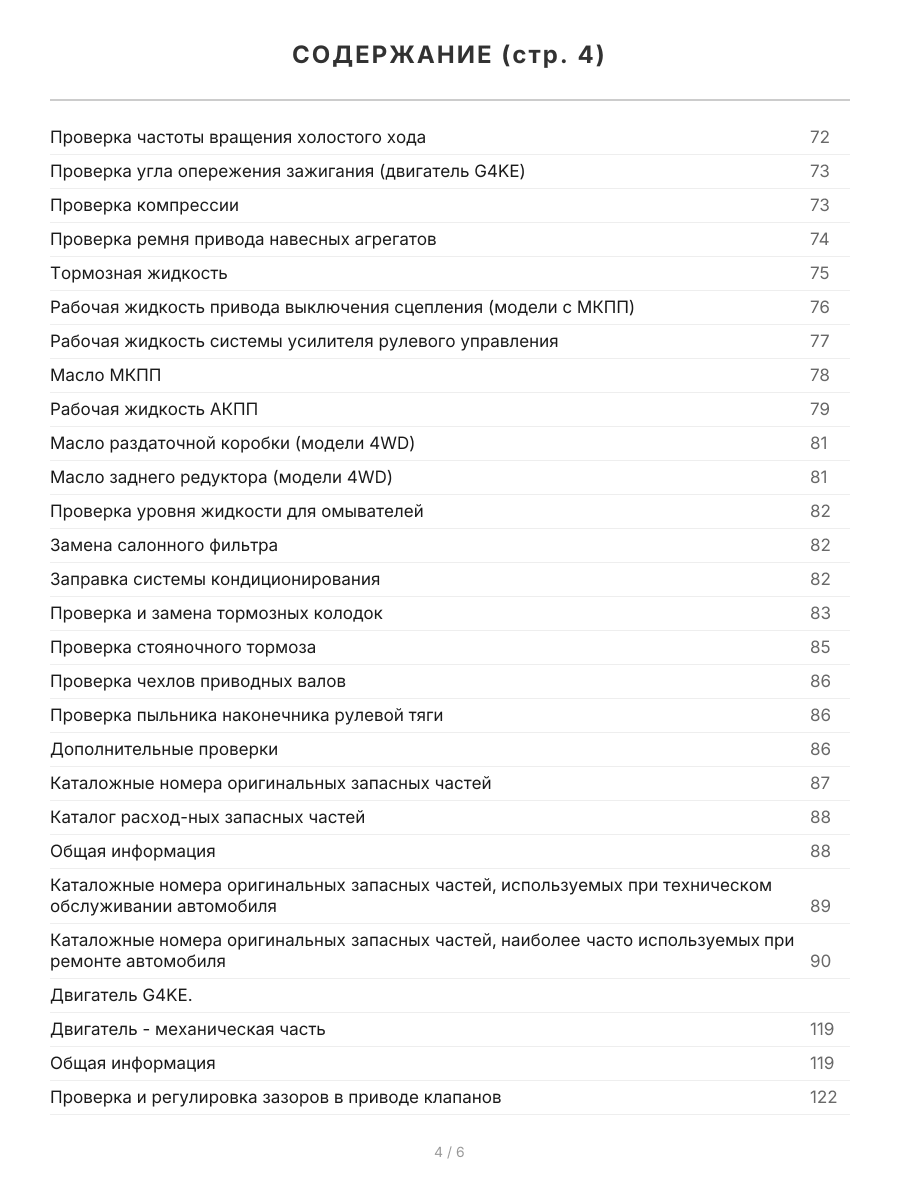

Оглавление
Пример текста из раздела " Руководство по эксплуатации ":

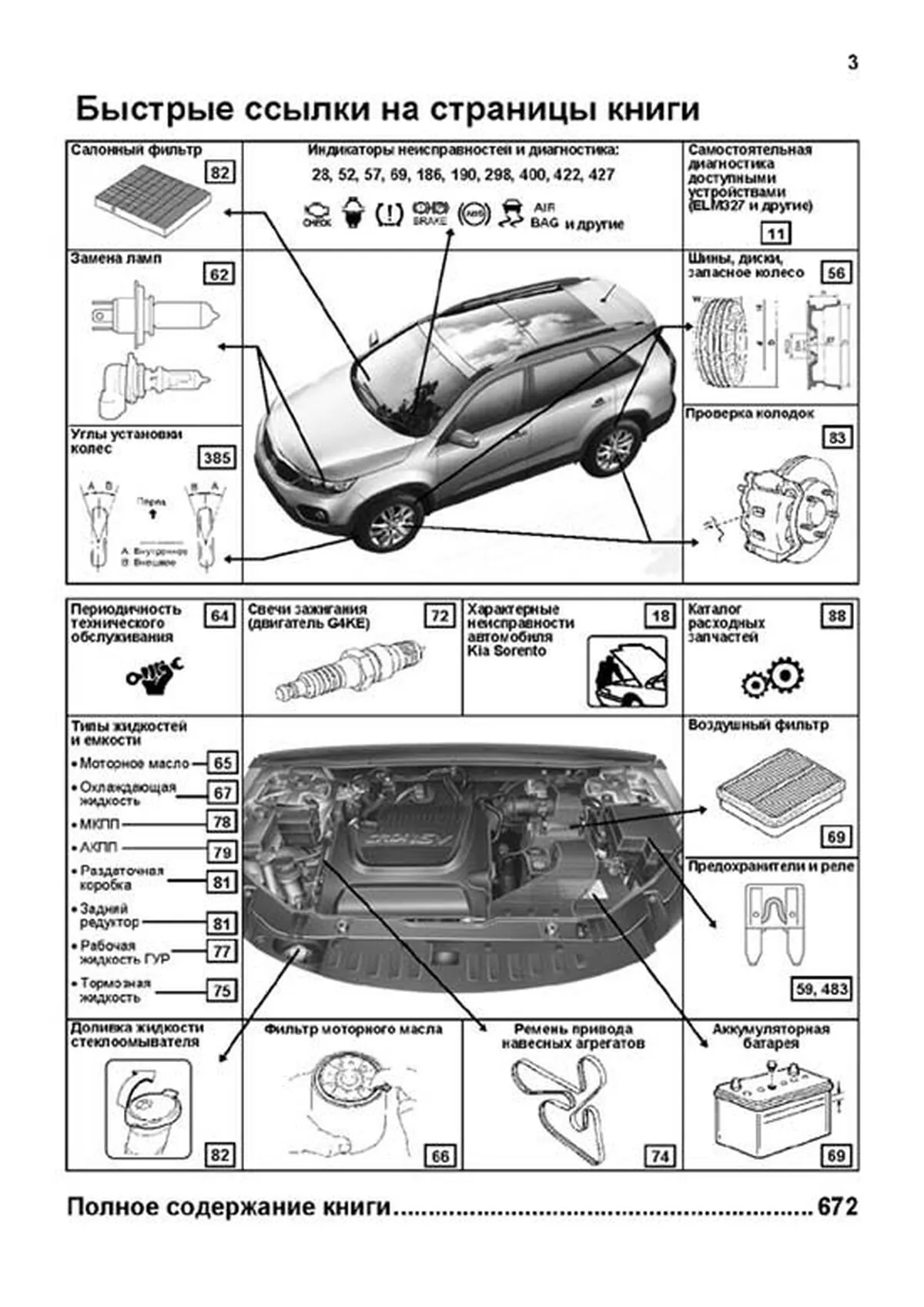

Быстрые ссылки на страницы книги 3
Идентификация 4
Идентификационная табличка модели 4
Номер двигателя 4
Идентификационный номер (VIN) 4
Технические характеристики двигателей 4
Сокращения и условные обозначения 5
Общие инструк-ции по ремонту 5
Моменты затяжки болтов 6
Точки установки упоров гаражного домкрата и лап подъ-емника 6
Основные пара-метры автомобиля 7
Меры безопасно-сти при выполнении работ с различны-ми системами 8
Меры предосто-рожности при проведении ТО и инициа-лизация 10
Самостоятельная диагностика 11

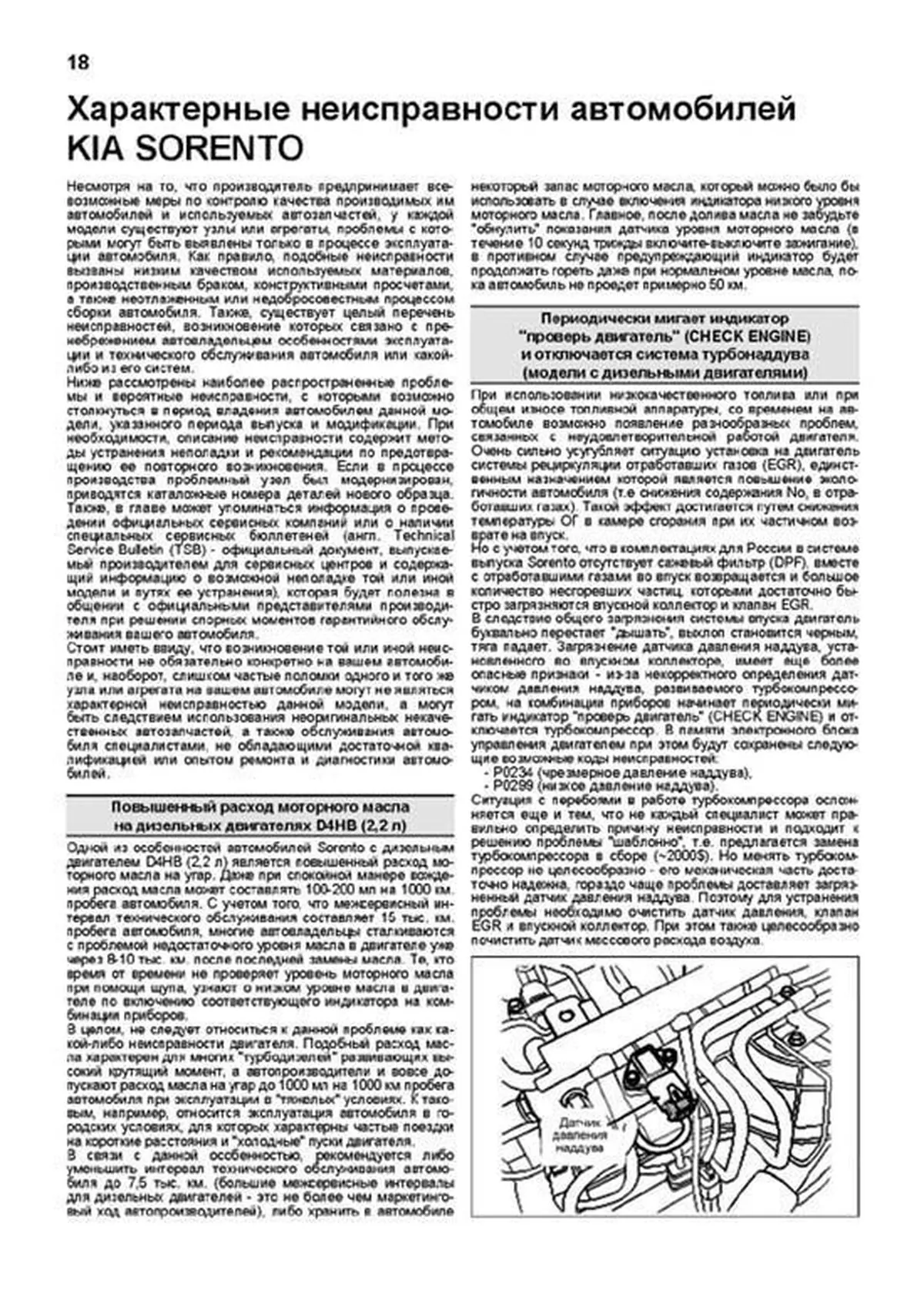

Характерные неисправности автомобилей KIA SORENTO 18

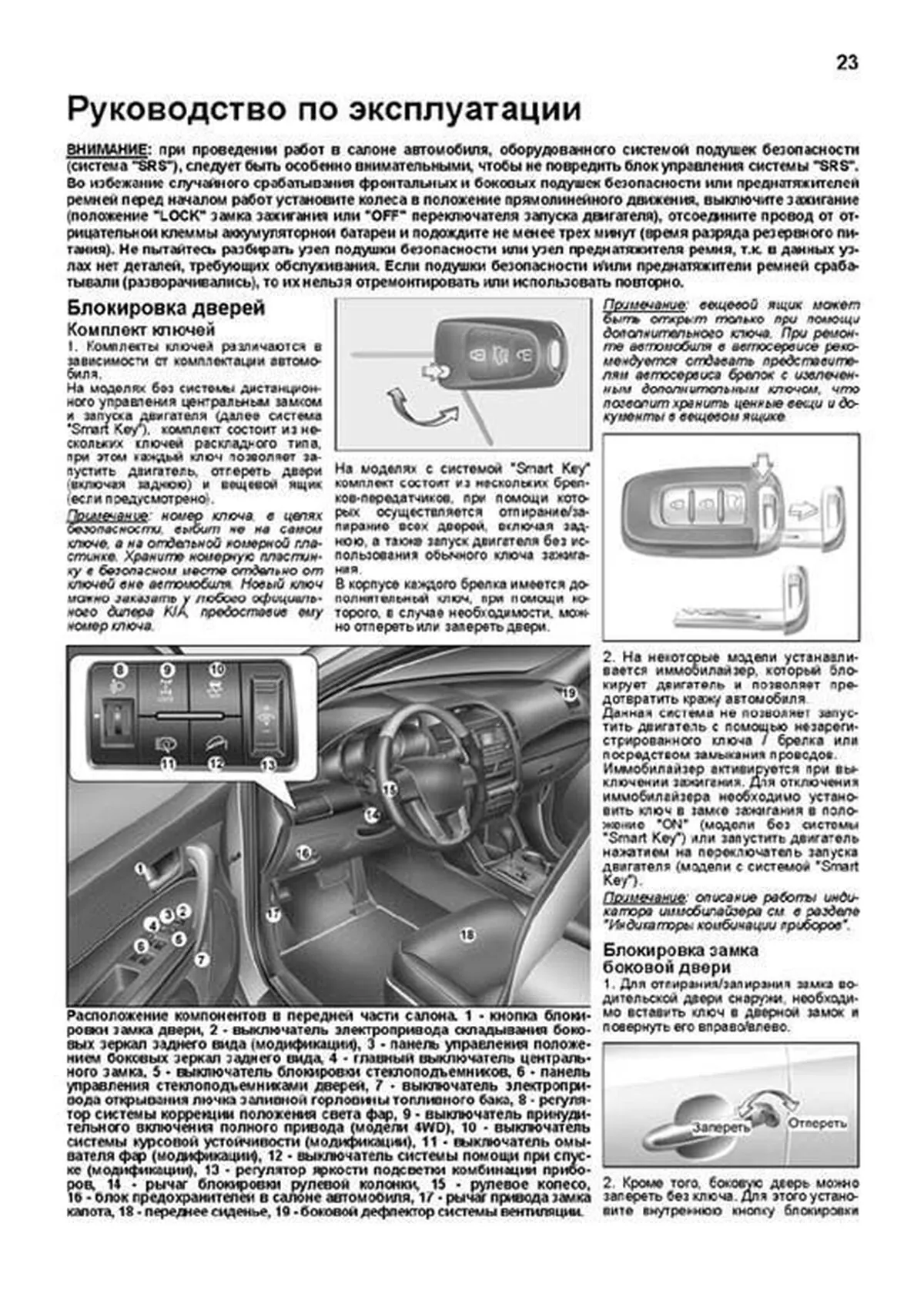

Руководство по эксплуатации 23
Блокировка дверей 23
Противоугонная система (модификации) 25
Одометр и счетчики пробега (модели без маршрутного компьютера) 25
Одометр, счетчик пробега и маршрутный компьютер 26
Тахометр 27
Указатель количества топлива 27
Указатель температуры охлаждающей жидкости 27
Индикаторы комбинации приборов 27
Часы 30
Стеклоподъемники 30
Световая сигнализация на автомобиле 31
Регулировка яркости подсветки комбинации приборов 32
Система коррекции положения фар (модификации) 32

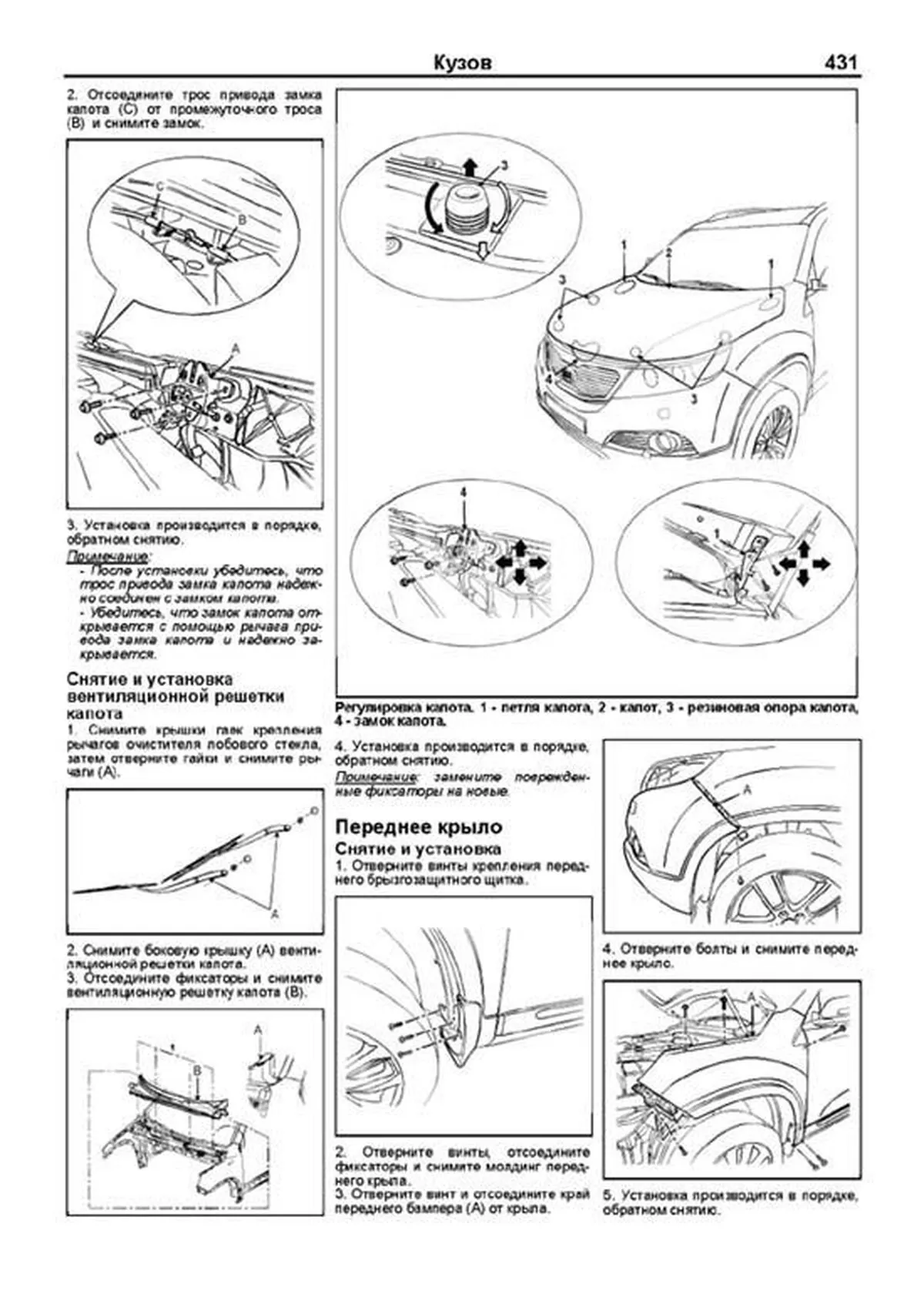

Капот 32
Задняя дверь 33
Лючок заливной горловины топливного бака 33
Управление стеклоочистителями и омывателями 33
Обогреватель стекла задней двери и обогреватели боковых зеркал 34
Регулировка положения рулевого колеса 34
Управление зеркалами 35
Сиденья 35
Обогреватель передних сидений 37
Ремни безопасности 37
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 39
Люк (модификации) 40
Система парковки (модификации) 40
Камера заднего обзора (модификации) 41
Разъемы для подключения дополнительного оборудования 41
Управление отопителем и кондиционером 41
Магнитола - основные моменты эксплуатации 43
Система поддержания скорости (модификации) 45
Управление автомобилем с АКПП 46
Управление автомобилем с МКПП 47
Стояночный тормоз 47
Антиблокировочная система тормозов (ABS) 47

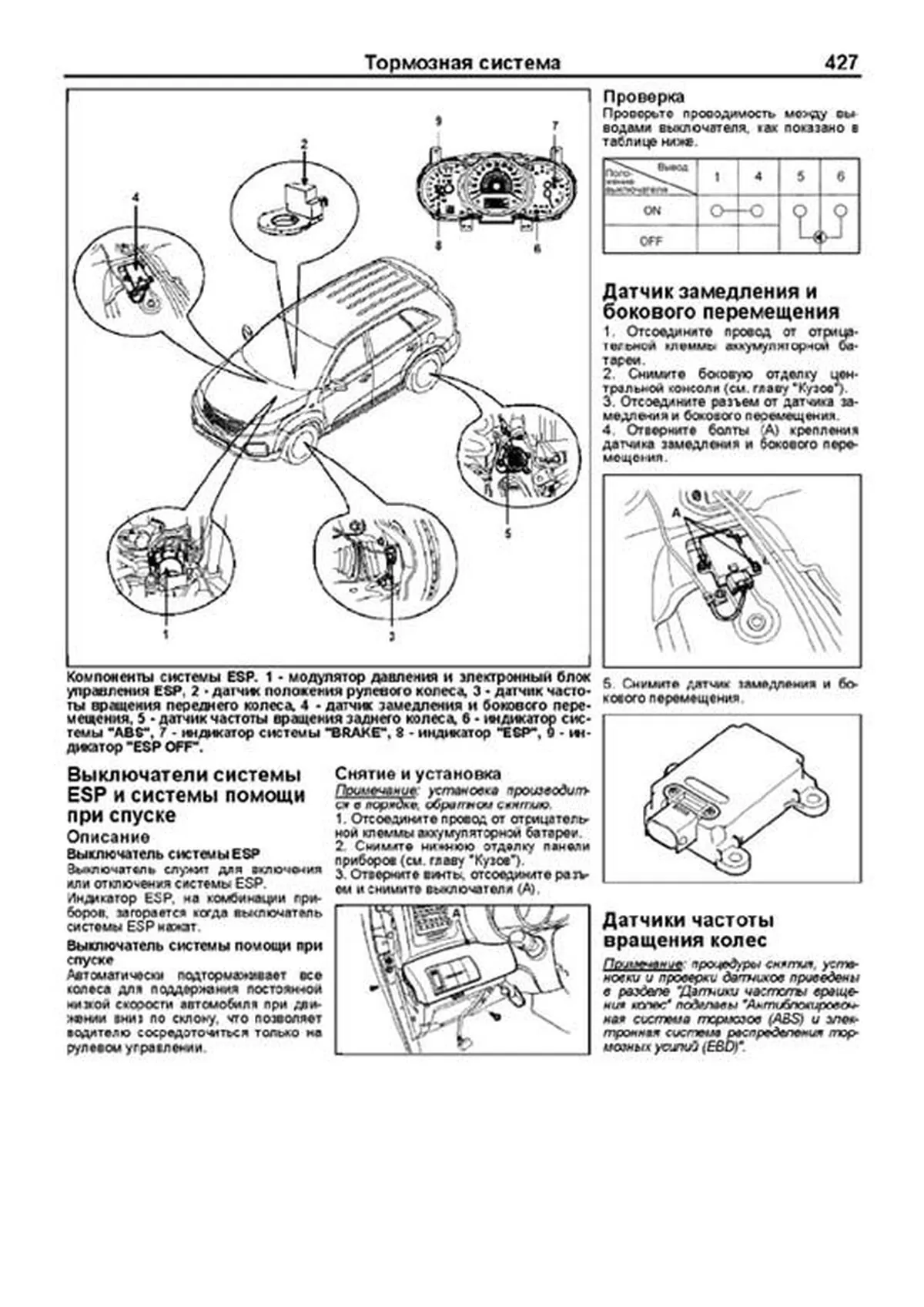

Система курсовой устойчивости (ESP) 48
Система помощи при трогании на подъеме (НАС) (модификации) 48
Система помощи при спуске (DВC) (модификации) 48
Особенности трансмиссии моделей 4WD 49
Советы по вождению в различных условиях 49
Буксировка прицепа 49
Буксировка автомобиля 50
Запуск двигателя 51
Неисправности двигателя во время движения 53
Домкрат, инструменты и запасное колесо 54
Поддомкрачивание автомобиля 54
Замена колеса 55
Замена на "докатку" 55
Ремонт шины 55
Рекомендации по выбору шин 56
Система контроля давления в шинах (модификации) 57
Проверка давления и состояния шин 57
Замена шин 58
Особенности эксплуатации алюминиевых дисков 58
Замена дисков колес 58
Предохранители 59
Замена ламп 62
Техническое обслуживание и общие процедуры проверок и регулировок 64
Периодичности технического обслуживания 64

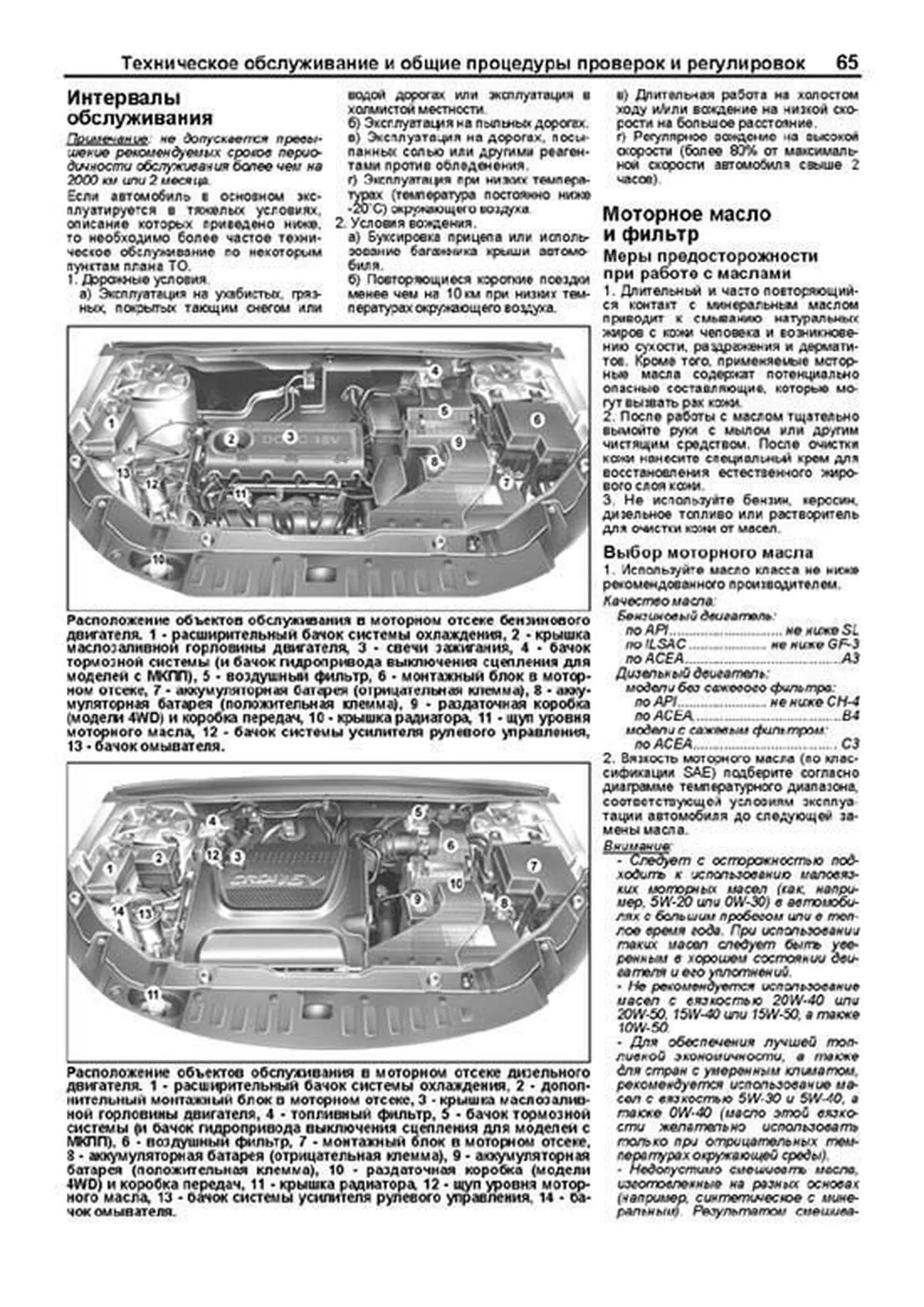

Интервалы обслуживания 65
Моторное масло и фильтр 65
Охлаждающая жидкость 67
Проверка и очистка воздушного фильтра 69
Топливный фильтр 69
Удаление воды из топливного фильтра (дизельный двигатель) 69
Удаление воздуха из топливопроводов (дизельный двигатель) 69
Аккумуляторная батарея 69
Проверка и очистка свечей зажигания (двигатель G4KE) 72
Проверка частоты вращения холостого хода 72
Проверка угла опережения зажигания (двигатель G4KE) 73
Проверка компрессии 73
Проверка ремня привода навесных агрегатов 74
Тормозная жидкость 75
Рабочая жидкость привода выключения сцепления (модели с МКПП) 76
Рабочая жидкость системы усилителя рулевого управления 77
Масло МКПП 78
Рабочая жидкость АКПП 79
Масло раздаточной коробки (модели 4WD) 81
Масло заднего редуктора (модели 4WD) 81
Проверка уровня жидкости для омывателей 82
Замена салонного фильтра 82
Заправка системы кондиционирования 82
Проверка и замена тормозных колодок 83
Проверка стояночного тормоза 85
Проверка чехлов приводных валов 86
Проверка пыльника наконечника рулевой тяги 86
Дополнительные проверки 86
Каталожные номера оригинальных запасных частей 87

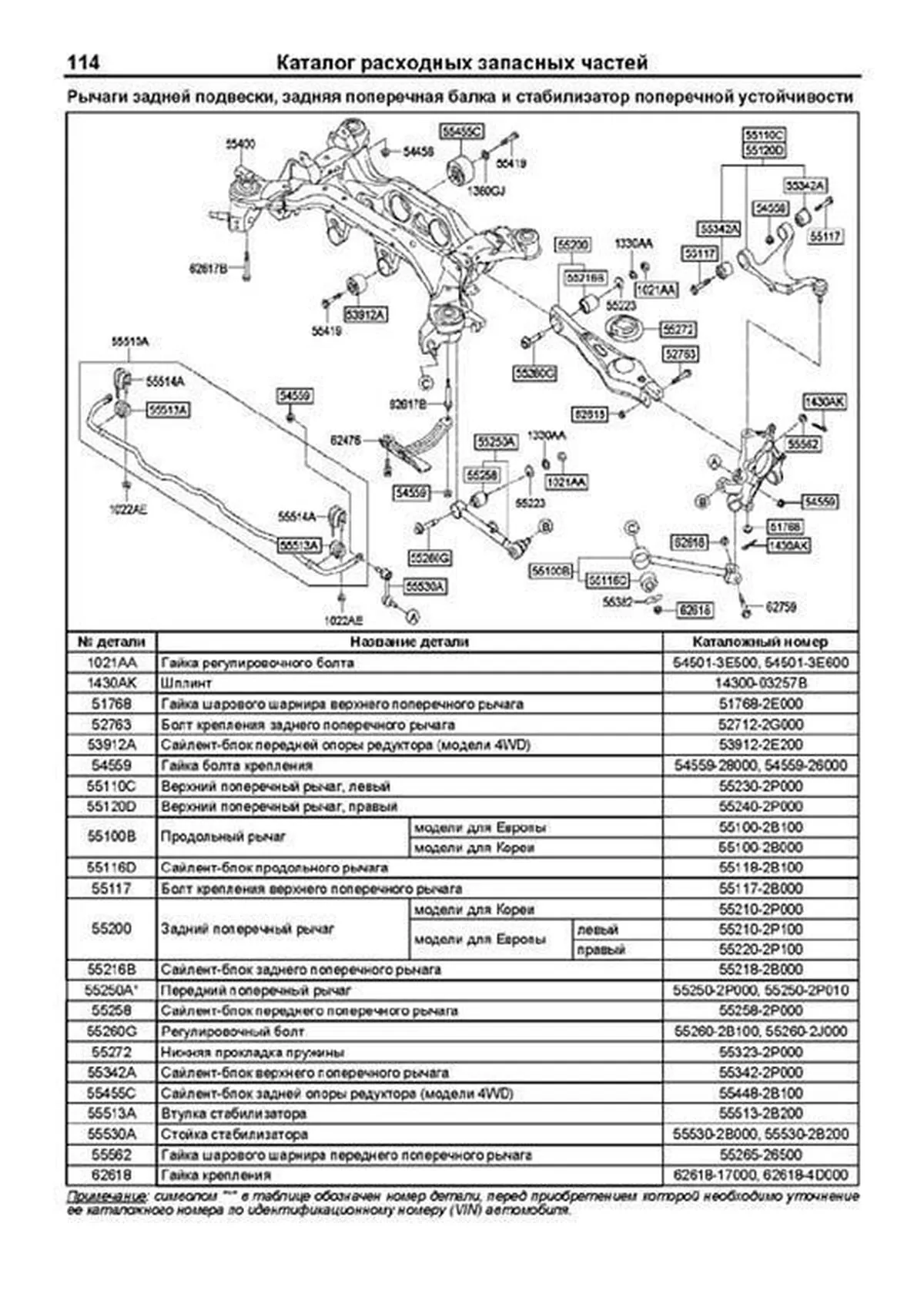

Каталог расход-ных запасных частей 88
Общая информация 88
Каталожные номера оригинальных запасных частей, используемых при техническом обслуживании автомобиля 89
Каталожные номера оригинальных запасных частей, наиболее часто используемых при ремонте автомобиля 90
Двигатель G4KE
Двигатель - механическая часть 119
Общая информация 119
Проверка и регулировка зазоров в приводе клапанов 122
Шкив коленчатого вала 124
Цепь привода ГРМ 125
Цепь привода масляного насоса и балансирного механизма 129
Замена сальников коленчатого вала 131
Распределительные валы 132
Головка блока цилиндров в сборе (замена прокладки) 139
Двигатель и коробка передач в сборе 145
Двигатель - общие процедуры ремонта 150
Распределительные валы 150
Головка блока цилиндров и клапаны 152
Поршень и шатун 157
Картер, блок цилиндров, коленчатый вал, маховик и пластина привода гидротрансформатора 162
Система охлаждения 171
Общая информация 171
Проверки на автомобиле 171
Термостат и корпус термостата 171
Насос охлаждающей жидкости 174
Радиатор и электровентилятор системы охлаждения 176
Система смазки 179
Общая информация 179
Проверка давления моторного масла 179
Датчик аварийного давления масла 179
Масляный поддон 180
Масляный насос в сборе с балансирным механизмом 181
Маслоохладитель 183
Система впрыска топлива (MFI) 184
Общие правила при работе с системой управления 184
Диагностика системы впрыска топлива 185
Периодическое обслуживание 201
Проверка компонентов системы впрыска топлива (MFI) 202
Расположение компонентов системы 202
Датчик абсолютного давления во впускном коллекторе 202

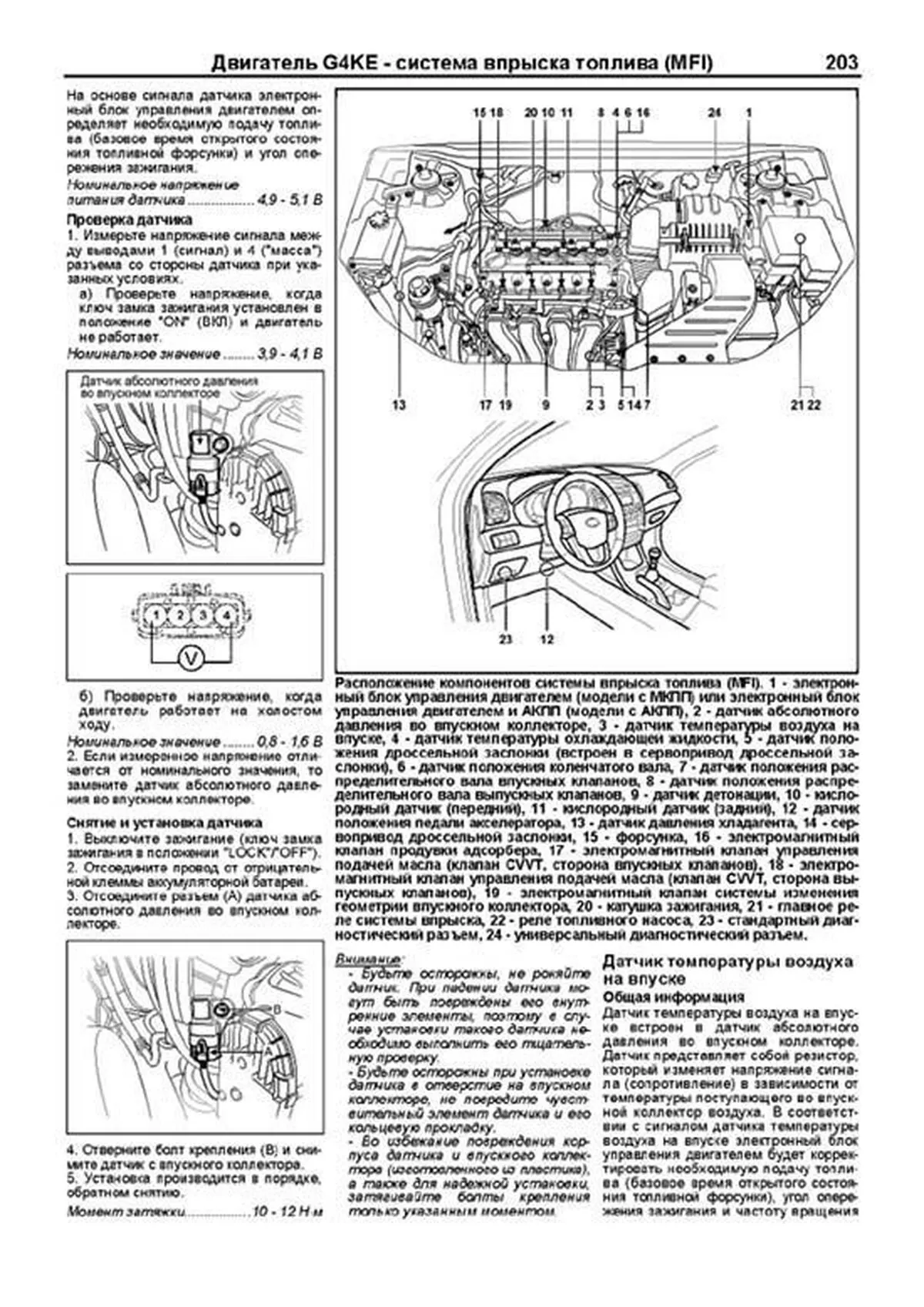

Датчик температуры воздуха на впуске 203
Датчик температуры охлаждающей жидкости 204
Сервопривод дроссельной заслонки 205
Датчик положения педали акселератора 206
Датчик положения распределительного вала 206
Датчик положения коленчатого вала 207
Кислородный датчик 208
Форсунки 209
Электромагнитный клапан управления подачей масла 210
Датчик детонации 211
Электромагнитный клапан продувки адсорбера 211
Электромагнитный клапан системы изменения геометрии впускного коллектора 212
Катушки зажигания 212
Главное реле системы впрыска 212
Топливный насос и реле топливного насоса 213
Топливный коллектор 213
Топливный бак и заливная горловина топливного бака 214
Узел топливного насоса 216
Датчик уровня топлива (дополнительный) 217
Электронный блок управления двигателем / двигателем и АКПП 218
Система снижения токсичности 223
Общая информация 223
Система принудительной вентиляции картера 223
Система улавливания паров топлива 224
Поиск неисправностей по их признакам 226
Системы впуска и выпуска 227
Воздушный фильтр 227
Впускной коллектор 227
Выпускной коллектор 229
Трубы системы выпуска и глушитель 231
Система зажигания 232
Общая информация 232
Поиск неисправностей по их признакам 232
Катушки зажигания 232
Система запуска 233
Общая информация 233
Поиск неисправностей по их признакам 233
Проверки и регулировки стартера 233
Стартер 234
Система зарядки 238
Поиск неисправностей по их признакам 238
Общая информация 238
Меры предосторожности при обслуживании 238
Проверка системы зарядки 238
Генератор 240
Двигатели D4HA и D4HB
Двигатель - механическая часть 243
Общая информация 243
Проверка гидрокомпенсаторов 243
Приводные цепи 244
Головка блока цилиндров (снятие распредели- тельных валов и замена прокладки) 252
Двигатель и коробка передач в сборе 256
Двигатель - общие процедуры ремонта 261
Головка блока цилиндров в сборе 261
Поршень и шатун 266
Блок цилиндров, коленчатый вал, маховик и пластина привода гидротрансформатора 271
Система охлаждения 277
Общая информация 277
Проверки на автомобиле 277
Термостат 277
Насос охлаждающей жидкости 278
Радиатор и электровентилятор системы охлаждения 279
Система смазки 283
Общая информация 283
Датчик аварийного давления масла 283
Масляный поддон и масляный насос 284
Корпус масляного фильтра и маслоохладитель 286
Топливная система 288
Общая информация 288
Форсунки 288
Топливный насос высокого давления 290
Аккумулятор топлива 292
Топливный фильтр 293
Топливный бак и заливная горловина топливного бака 294
Узел топливного насоса низкого давления 296
Датчик уровня топлива (дополнительный) 296
Система электронного управления дизельным двигателем (CRDI) 298
Общие правила при работе с системой управления 298
Диагностика системы впрыска топлива 298
Общая информация 309
Проверка компонентов системы электронного управления двигателем 309

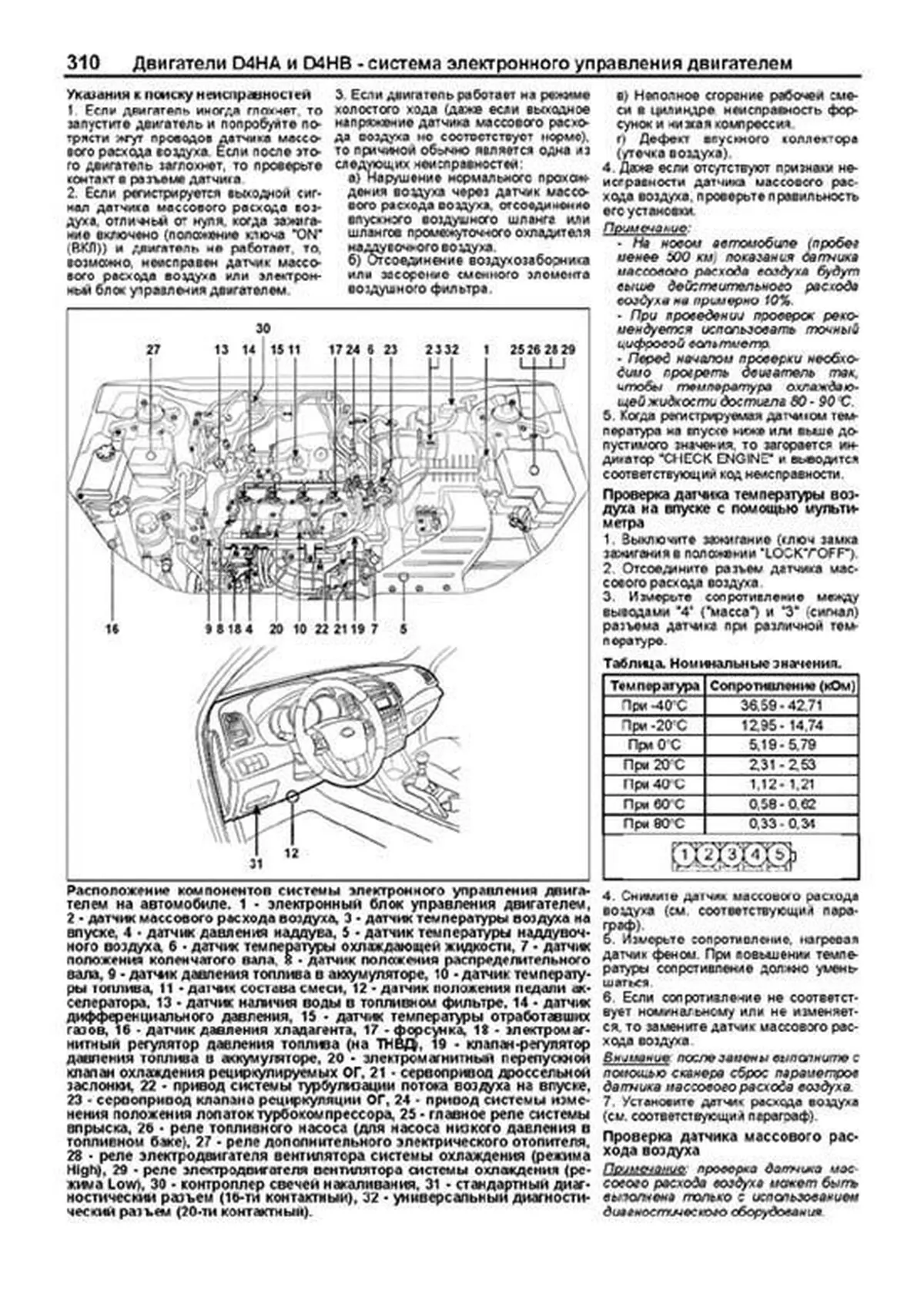

Датчик массового расхода воздуха и датчик температуры воздуха на впуске 309
Датчик давления наддува 311
Датчик температуры наддувочного воздуха 311
Датчик температуры охлаждающей жидкости 312
Датчик положения педали акселератора 313
Датчик положения распределительного вала 313
Датчик положения коленчатого вала 314
Датчик состава смеси 315
Датчик давления топлива 315
Электромагнитный регулятор давления топлива 316
Датчик температуры топлива 316
Клапан-регулятор давления топлива 316
Форсунки 317
Сервопривод дроссельной заслонки 317
Привод системы изменения положения лопаток турбокомпрессора 318
Привод системы турбулизации потока воздуха на впуске 318
Сервопривод клапана рециркуляции ОГ 319
Электромагнитный перепускной клапан охлаждения рециркулируемых ОГ 320
Датчик дифференциального давления (модели с Euro-5) 320
Датчики температуры отработавших газов (модификации Euro-5) 321
Главное реле системы впрыска 321
Топливный насос низкого давления и реле топливного насоса 321
Электронный блок управления двигателем 322
Системы турбонаддува, впуска и выпуска 328
Общая информация и меры предосторожности 328
Воздушный фильтр 329
Промежуточный охладитель наддувочного воздуха 329
Впускной коллектор 330
Выпускной коллектор и турбокомпрессор 333
Трубы системы выпуска и глушитель 336
Система запуска 337
Общая информация 337
Поиск неисправностей по их признакам 337
Проверки и регулировки стартера 337
Стартер 338
Система облегчения запуска 342
Система зарядки 343
Поиск неисправностей по их признакам 343
Общая информация 343
Меры предосторожности при обслуживании 343
Проверка системы зарядки 343
Генератор 345
Опоры силового агрегата 348
Сцепление 350
Проверка уровня рабочей жидкости сцепления 350
Прокачка гидропривода выключения сцепления 350
Педаль сцепления и главный цилиндр гидропривода выключения сцепления 350
Рабочий цилиндр гидропривода сцепления (на примере КПП M6GF2) 352
Кожух сцепления и ведомый диск сцепления 352
Механическая коробка передач 354
Проверки на автомобиле 354
Снятие и установка коробки передач 354
Механизм переключения передач 356
Автоматическая коробка передач 358
Общая информация 358
Предварительные проверки 358
Диагностика КПП 358
Проверка механических систем КПП 362
Компоненты АКПП 362
Блок управляющих клапанов 362
Датчики частоты вращения входного и выходного валов АКПП 364
Датчик температуры рабочей жидкости АКПП 364
Электронный блок управления АКПП 365
Выключатель запрещения запуска 365
Коробка передач в сборе 366
Селектор и трос управления АКПП 368
Раздаточная коробка 373
Проверка и замена масла 373
Снятие и установка раздаточной коробки 373
Система управления подключением полного привода 373
Карданный вал (модели 4WD) 375
Задний редуктор (модели 4WD) 376
Приводные валы 377
Поиск неисправностей по их признакам 377
Передние приводные валы 377
Задние приводные валы (модели 4WD) 380
Подвеска 384
Поиск неисправностей по их признакам 384
Предварительные проверки 384
Проверка и регулировка углов установки передних колес 385
Проверка и регулировка углов установки задних колес 385
Передняя подвеска 386
Ступица переднего колеса и поворотный кулак 386
Стойка передней подвески 387
Нижний рычаг передней подвески 389
Стабилизатор поперечной устойчивости передней подвески и подрамник 390
Задняя подвеска 392
Ступица заднего колеса и кронштейн ступицы 392
Амортизатор 394
Верхний поперечный рычаг 395
Задний поперечный рычаг и пружина 396
Передний поперечный рычаг 397
Продольный рычаг 397
Стабилизатор поперечной устойчивости 398
Система контроля давления в шинах 400
Описание системы 400
Датчик давления в шине 400
Диагностика 401
Рулевое управление 403
Предварительные проверки 403
Калибровка датчика положения рулевого колеса 404
Рулевая колонка 405
Рулевой механизм 406
Насос усилителя рулевого управления 407
Поиск неисправностей по их признакам 408
Тормозная система 408
Операции на автомобиле 409
Педаль тормоза 412
Вакуумный усилитель тормозов 413
Главный тормозной цилиндр 414
Тормозной шланг 414
Передние дисковые тормоза 415
Задние дисковые тормоза 416
Стояночный тормоз 418
Антиблокировочная система тормозов (ABS) и электронная система распределения тормозных усилий (EBD) 421
Общая информация 421
Поиск неисправностей 421
Модулятор давления и электронный блок управления ABS 424
Датчики частоты вращения колес 425
Датчик замедления 425
Система курсовой устойчивости (ESP) 426
Общая информация 426
Поиск неисправностей 426
Выключатели системы ESP и системы помощи при спуске 427
Датчик замедления и бокового перемещения 427
Датчики частоты вращения колес 427
Кузов 428
Поиск неисправностей по их признакам 428
Передний бампер 429
Задний бампер 429
Капот 430
Переднее крыло 431
Брызгозащитные щитки и подкрылки 432
Задняя дверь 432
Передняя дверь 433
Задняя боковая дверь 436
Панорамная крыша с люком 438
Зеркала заднего вида 439
Центральная консоль 440
Панель приборов 441
Отделка крыши 444
Отделка салона 444
Сиденья 445
Общие процедуры снятия и установки автомобильных стекол 447
Отопитель, кондиционер и система вентиляции 448
Меры безопасности при работе с хладагентом 448
Общие рекомендации 449
Поиск неисправностей 449
Определение мест утечек хладагента 450
Процедура возврата компрессорного масла в компрессор 450
Проверка количества и добавление компрессорного масла в систему 450
Панель управления передним отопителем и кондиционером 451
Компрессор 451
Конденсатор 453
Выключатель по давлению хладагента 453
Трубопроводы системы кондиционирования 454
Датчик температуры воздуха за испарителем переднего кондиционера 454
Датчик температуры воздуха в салоне автомобиля 454
Датчик солнечного света 455
Датчик температуры наружного воздуха 455
Ионизатор воздуха (модификации) 455
Блок переднего отопителя 455
Блок электровентилятора переднего отопителя 457
Сервоприводы заслонок блока переднего отопителя 458
Дополнительный обогреватель (модификации) 459
Задний кондиционер 460
Диагностика системы кондиционирования (модели с автоматическим кондиционером) 461
Система безопасности (SRS) 463
Общая информация 463
Меры безопасности при эксплуатации и при проведении ремонтных работ 463
Поиск неисправностей 464
Электронный блок управления SRS 467
Модуль подушки безопасности водителя и спиральный провод 467
Модуль подушки безопасности пассажира 468
Модуль боковой подушки безопасности 468
Модуль шторки безопасности 469
Ремень безопасности с преднатяжителем 469
Передние датчики SRS 469
Боковые и задние датчики SRS 469
Электрооборудование кузова 470
Поиск неисправностей по их признакам 470
Меры безопасности при работе с электрооборудованием 473
Подрулевой комбинированный переключатель 473
Звуковой сигнал 475
Система SMART KEY 476
Система дистанционного управления замками дверей и штатная противоугонная система 480
Система управления электрооборудованием кузова 481
Система дистанционного открывания лючка топливно-заливной горловины 482
Монтажные блоки 483
Индикаторы и указатели 491
Центральный замок 493
Боковые зеркала заднего вида с электроприводом 494
Стеклоподъемники с электроприводом 496
Подогреватель щеток очистителя лобового стекла 498
Обогреватель стекла задней двери 498
Очиститель и омыватель лобового стекла 500
Очиститель и омыватель стекла задней двери 503
Омыватель фар 504
Система автоматического затемнения зеркала заднего вида 505
Передние сиденья с электроприводом 506
Подогреватели передних сидений 507
Люк крыши с электроприводом 507
Система освещения 508
Система автоматического включения наружного освещения 513
Система коррекции положения света фар с автоматическим управлением 514
Система иммобилайзера (модели без системы SMART KEY) 515
Система парковки 516
Камера заднего вида 519
Система поддержания скорости 520
Замок зажигания (модели без системы SMART KEY) 521
Система запуска двигателя с кнопки (модели с системой SMART KEY) 522
Схемы электрооборудования 525
Пояснения к схемам электрооборудования 525
Монтажные блоки 526
Схемы электрооборудования 527
Система электропитания 527
Цепи монтажного блока в салоне 535
Цепи соединения с массой 545
Цепи диагностических и сервисных разъемов 554
Система зарядки 559
Система зарядки 560
Система запуска 561
Система запуска 562
Система управления электровентиляторами 563
Система управления электровентиляторами 564
Система управления двигателем 565
Система управления двигателем 571
Система управления АКПП 576
Система управления АКПП 577
Система управления полным приводом 578
Антиблокировочная система тормозов (ABS) 579
Система стабилизации курсовой устойчивости (ESP), антиблокировочная система тормозов (ABS) и противобуксовочная система (TCS) 581
Система контроля давления в шинах (TPMS) 585
Система безопасности (SRS) 586
Система управления передним отопителем и кондиционером 588
Система управления передним отопителем и кондиционером 594
Система управления задним отопителем и кондиционером 598
Система управления электропитанием 599
Система SMART KEY 601
Система блокировки селектора АКПП и ключа замка зажигания 604
Индикаторы и указатели 605
Индикаторы и указатели 608
Фары 611
Система коррекции положения света фар с ручным управлением 613
Система коррекции положения света фар с автоматическим управлением 614
Передние габариты, задние габариты и подсветки номерного знака 615
Противотуманные фары и противотуманные фонари 617
Указатели поворота и аварийная сигнализация 619
Фонари заднего хода 621
Стоп-сигналы 622
Лампы подсветки 623
Очиститель и омыватель лобового стекла 627
Очиститель и омыватель лобового стекла 628
Очиститель и омыватель стекла задней двери 629
Омыватель фар 630
Стеклоподъемники с электроприводом 631
Люк крыши с электроприводом 640
Система автоматического затемнения зеркала заднего вида 641
Боковые зеркала заднего вида с электроприводом 642
Система складывания боковых зеркал заднего вида 643
Обогреватель щеток очистителя лобового стекла, обогреватель стекла задней двери и обогреватели боковых зеркал заднего вида 644
Подогреватели передних сидений 645
Сиденья с электроприводом 646
Центральный замок 647
Система дистанционного управления замками дверей и противоугонная сигнализация 649
Система дистанционного открывания лючка топливно-заливной горловины и задней двери 650
Освещение салона и багажного отделения 651
Система определения скорости автомобиля 653
Система управления иммобилайзером 655
Система парковки 656
Часы и прикуриватель (разъем для подключения дополнительного оборудования) 657
Звуковой сигнал 658
Разъемы проводки электрооборудования 659
Расположение разъемов проводки электрооборудования автомобиля 662
672
(красная метка на торце кнопки не видна) или нажмите на выключатель центрального замка (2), а затем закройте дверь (3) 3 Чтобы запереть боковые двери автомобиля изнутри, закройте дверь и установите внутреннюю кнопку положения замка двери в положение "LOCK" (запереть) Примечание: даже когда кнопка блокировки замка двери водителя установлена в положение "LOCK", дверь водителя можно открыть, потянув за внутреннюю ручку открывания двери Центральный замок 1 При отпирании/запирании ключом двери водителя, замки всех дверей автоматически разблокируются/заблокируются 2 При отпирании/запирании двери водителя (и двери переднего пассажира на моделях со штатной противоугонной системой) посредством внутренней кнопки блокировки замка (на внутренней ручке открытия двери) одновременно разблокируются/заблокируются замки всех дверей 3 Некоторые модификации оборудуются системой дистанционного управления центральным замком Отпирание и запирание замков всех дверей осуществляется нажатием соответствующей кнопки на корпусе ключа-передатчика или на брелке системы "Smart Key" При нажатии кнопки на передатчике загорается индикатор срабатывания Указатели поворота мигнут один раз при блокировке замков дверей или два раза при разблокировке замков Внимание: Если не срабатывает дистанционная блокировка/разблокировка замков дверей, либо индикатор горит тускло или не загорается, то разрядился элемент питания передатчика Не подвергайте передатчик каким-либо ударам, воздействию каких-либо жидкостей и прямых солнечных лучей 1 заблокировать двери, 2 разблокировать дверь, 3 отпереть заднюю дверь (нажмите и удерживайте более секунды) Примечание: Система дистанционного управления центральным замком не срабатывает, если включено зажигание, неплотно закрыта какая-либо из дверей или разрядился элемент питания передатчика Если в течение примерно 30 секунд после нажатия кнопки "UNLOCK" не будет открыта ни одна из дверей автомобиля, то сработает автоматическая блокировка замков Передатчик действует в пределах 10 м от автомобиля Тем не менее, дальность действия может меняться, если автомобиль находится рядом с электростанцией, радиотранслятором или другим источником помех 4 На панели управления стеклоподъемником со стороны водителя и переднего пассажира расположен главный выключатель центрального замка Со стороны водителя 1 разблокировать, 2 заблокировать Со стороны пассажира 1 разблокировать, 2 заблокировать При нажатии на переднюю часть выключателя происходит блокировка замков всех дверей При включенной блокировке замков дверей могут быть открыты только передние двери При нажатии на заднюю часть выключателя происходит разблокировка замков всех дверей Панель приборов 1 комбинация приборов, 2 панель управления магнитолой на рулевом колесе (модификации), 3 переключатель света фар и указателей поворота, 4 выключатель звукового сигнала, 5 панель управления системы поддержания скорости (модификации), 6 переключатель управления стеклоочистителями и омывателями, 7 фронтальная подушка безопасности водителя, 8 замок зажигания (модели без системы "Smart Key") или переключатель запуска двигателя (модели с системой "Smart Key"), 9 выключатель аварийной сигнализации, 10 магнитола, 11 часы, 12 панель управления отопителем и кондиционером, 13 разъем для подключения дополнительного оборудования, 14 прикуриватель, 15 селектор АКПП (модели с АКПП) или рычаг переключения передач (модели с МКПП), 16 разъемы "AUX", "USB" и "iPOD" для подключения внешнего аудиоустройства (модификации), 17 выключатель обогревателя переднего сиденья, 18 педаль стояночного тормоза (модификации), 19 педаль тормоза, 20 педаль акселератора, 21 фронтальная подушка безопасности переднего пассажира, 22 вещевой ящик Пример текста из раздела " Руководство по эксплуатации ":
4 Регулятор [3] служит для задания температуры воздуха в салоне Вращение налево уменьшение температуры, направо увеличение температуры Примечание: если температура охлаждающей жидкости двигателя низкая, то температура воздуха, поступающего в салон, не изменяется даже при крайнем правом положении переключателя 5 Переключатель [2] используется для выбора режима распределения потоков воздуха Для включения нужного режима поверните переключатель в соответствующее положение (см таблицу "Режимы распределения потоков воздуха в зависимости от положения переключателя режимов направления потока воздуха" Панель управления отопителем и кондиционером с автоматическим управлением Примечание: расположение переключателей указано на рисунке "Панель управления отопителем и кондиционером с автоматическим управлением" 1 Выключатель [3] (AUTO) предназначен для автоматического управления работой кондиционера и отопителя а) При нажатии на выключатель включается автоматический режим работы кондиционера / отопителя, при котором поддерживается заданная температура воздуха в салоне путем автоматического управления работой кондиционера, мощностью потока воздуха, режимом забора воздуха и направлением потоков воздуха При работе системы в автоматическом режиме на дисплее [1] будет гореть индикация "AUTO" б) Режим "AUTO" отключается при нажатии на любой переключатель, кроме вращения регулятора температуры [2] или [8] в) Для возобновления функционирования системы в полностью автоматическом режиме снова нажмите на выключатель [3] (AUTO) 2 Выключатель [9] (A/C) предназначен для включения кондиционера Когда кондиционер включен, то горит индикатор на выключателе Отключение режима кондиционера (выбор режима отопителя) осуществляется повторным нажатием на выключатель 3 Выключатель [4] (OFF) предназначен для выключения кондиционера и отопителя, при этом все установленные настройки системы будут сохранены 4 Изменение температуры потока воздуха а) Регулятор [2] (TEMP) служит для задания температуры воздуха в салоне Температуру можно изменять в пределах от 17?С до 32?С (с шагом 0,5?С) вращением регулятора, при этом на ЖК-дисплее будет отображаться выбранная температура (до которой он охлаждается или нагревается) Примечание: для смены единиц измерения температуры воздуха в салоне, удерживая нажатым выключатель "OFF", нажмите на выключатель "AUTO" более трех секунд б) На моделях с раздельным управлением потоками воздуха температура воздуха со стороны водителя и переднего пассажира регулируется индивидуально Для включения режима необходимо нажать выключатель [7] (DUAL) или повернуть регулятор температуры воздуха со стороны пассажира [8] Когда выключатель (DUAL) не нажат, температура воздуха со стороны пассажира будет такой же, как и со стороны водителя Примечание: если при включенном режиме раздельного управления по токами воздуха установить регулятор температуры воздуха со стороны водителя в положение максимального охлаждения или нагрева, режим "DUAL" выключится автоматически 5 Переключатель режима забора воздуха [11] (вентиляция / рециркуляция) позволяет осуществлять забор воздуха либо снаружи автомобиля, либо из салона Выбор режима забора осуществляется нажатием на переключатель (при выборе режима "Рециркуляция" будет гореть индикатор на переключателе) Панель управления отопителем и кондиционером с механическим управлением 1 переключатель скорости вращения вентилятора отопителя, 2 переключатель режимов направления потоков воздуха, 3 регулятор температуры, 4 выключатель кондиционера, 5 переключатель режима забора воздуха (вентиляция/рециркуляция), 6 выключатель заднего кондиционера (модификации) Панель управления отопителем и кондиционером с автоматическим управлением 1 ЖК-дисплей панели управления, 2 регулятор температуры воздуха со стороны водителя, 3 выключатель режима автоматической работы отопителя и кондиционера, 4 выключатель отопителя и кондиционера, 5 переключатель скорости вращения электровентилятора отопителя, 6 переключатель режимов направления потоков воздуха, 7 выключатель раздельного управления потоками воздуха, 8 регулятор температуры воздуха со стороны переднего пассажира, 9 выключатель кондиционера, 10 выключатель заднего кондиционера (модификации), 11 переключатель режима забора воздуха (вентиляция/рециркуляция), 12 выключатель режима обдува лобового стекла Пример текста из раздела " Подвеска ":
Стойка передней подвески 1 крышка, 2 верхняя опора, 3 верхнее седло пружины, 4 верхний виброизолятор, 5 пыльник и ограничитель хода сжатия пружины, 6 пружина, 7 нижний виброизолятор, 8 шток амортизатора, 9 амортизатор, 10 нижнее седло пружины, 11 шайба, 12 гайка крепления стойки передней подвески к кузову, 13 гайка штока амортизатора 2 Отверните гайки (А) крепления стойки передней подвески к кузову Момент затяжки45 65 Н ?м 3 Отверните гайку и отсоедините стойку стабилизатора от стойки передней подвески Момент затяжки100 120 Н ?м 4 Отверните болты, отсоедините стойку передней подвески от поворотного кулака (А) и снимите стойку в сборе Момент затяжки140 160 Н ?м Разборка и сборка Примечание: сборка производится в порядке, обратном разборке 1 Сожмите пружину с помощью стяжки пружины 2 Снимите крышку и отверните гайку (А) штока амортизатора 3 Снимите верхнюю опору, верхнее седло пружины, верхний виброизолятор, пружину, пыльник в сборе с ограничителем хода сжатия пружины и нижний виброизолятор Проверка 1 Проверьте верхнюю опору на отсутствие износа или повреждения 2 Проверьте резиновые детали стойки на отсутствие повреждений 3 Вытягивая и утапливая шток (А) амортизатора, убедитесь, что его ход плавный и отсутствует постороннее сопротивление или шум При неисправности замените амортизатор Нижний рычаг Снятие и установка Примечание: Установка производится в порядке, обратном снятию Моменты затяжки указаны в тексте 1 Снимите переднее колесо Момент затяжки 90 110 Н ?м 2 Снимите шплинт, отверните болт и отсоедините нижний рычаг (А) от поворотного кулака Момент затяжки 100 120 Н ?м 3 Отверните болты крепления нижнего рычага к подрамнику и снимите рычаг Момент затяжки 140 160 Н ?м Проверка 1 Проверьте втулки на отсутствие износа или деформации 2 Проверьте нижний рычаг на отсутствие изгиба или трещин 3 Проверьте все болты на отсутствие деформации и повреждений 4 Проверьте пыльник шарового шарнира на отсутствие трещин и повреждений Стабилизатор поперечной устойчивости Снятие и установка Примечание: установка производится в порядке, обратном снятию Моменты затяжки указаны в тексте 1 Снимите передние колеса Момент затяжки 90 110 Н ?м 2 Отверните гайки и снимите стойки стабилизатора поперечной устойчивости Момент затяжки 100 120 Н ?м Пример текста из раздела " Тормозная система ":
4 Отверните гайки и снимите педаль тормоза в сборе Момент затяжки 13 16 Н ?м Проверка 1 Проверьте втулки на отсутствие износа 2 Проверьте педаль тормоза на отсутствие деформации (изгиба и скручивания) 3 Проверьте возвратную пружину педали тормоза на отсутствие повреждения 4 Проверьте все детали на отсутствие трещин и износа Передние тормоза Снятие и установка Примечание: Установка производится в порядке, обратном снятию Моменты затяжки указаны в тексте После установки прокачайте тормозную систему 1 Снимите переднее колесо Момент затяжки90 110 Н ?м 2 Отверните перепускной болт (В), болты (С) и снимите тормозной суппорт (А) в сборе со скобой суппорта Момент затяжки: Перепускной болт (В) 25 29 Н ?м Болт (С) 79 98 Н ?м 3 Отверните винты (А) и снимите тормозной диск Проверка толщины накладок тормозных колодок 1 Проверьте износ накладок тормозных колодок Если толщина накладок тормозных колодок меньше предельно допустимого значения, замените тормозные колодки на новые Толщина накладки тормозной колодки: Номинальное значение 10,4 мм Предельно допустимое значение 2 мм Внимание: Если есть заметная разница в толщине накладок тормозных колодок с левой и правой сторон, то проверьте плавность перемещения поршня и направляющих пальцев При необходимости замены тормозной колодки с накладкой в сборе заменяйте весь комплект тормозных колодок с левой и правой сторон автомобиля Не устанавливайте тормозные колодки разных типов или разных изготовителей в одном комплекте 2 Убедитесь в отсу
