Книга: MITSUBISHI CARISMA бензин 1995-2003 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-27%
Книга: MITSUBISHI CARISMA (б) 1995-2003 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI CARISMA (б) 1995-2003 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI CARISMA (б) 1995-2003 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI CARISMA (б) 1995-2003 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI CARISMA (б) 1995-2003 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI CARISMA (б) 1995-2003 г.в. рем., экспл., то | Легион-Aвтодата
Книга: MITSUBISHI CARISMA (б) 1995-2003 г.в. рем., экспл., то | Легион-Aвтодата
Артикул
7020199
ISBN
978-588850-519-9
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
480
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.6; 1.8
Японская корпорация Мицубиси произвела около 350000 экземпляров автомобилей, о которых идет речь в новом справочнике. И, разумеется, все они были раскуплены автомобилистами по всему миру и заслужили тысячи положительных отзывов даже от самых придирчивых пользователей. Эти машины отличает лаконичный дизайн, большие возможности, а также приспособленность к российским дорогам, которые они будут штурмовать еще ни один год. Единственное, что требуется от автовладельца, так это внимательно следить за состоянием своего четырехколесного партнера, обеспечив ему периодичное техническое обслуживание и, если нужно, своевременный ремонт. Данное руководство по ремонту MITSUBISHI CARISMA непременно принесет пользу водителям, которые привыкли внимательно относиться к своему автомобилю и желают повысить уровень теоретических знаний и прикладных умений. Работники СТО и автосервисов также извлекут немалую пользу из этого издания, поскольку в нем четко изложены многочисленные ремонтные процедуры. В мануале раскрыты также темы грамотной эксплуатации и технического обслуживания Мицубиси данной марки, выпущенные в период с 1995 по 2003 годы. Представлены модели, оборудованные бензиновыми двигателями 4G92 (1,6 л.); 4G93 (1,8 л. MPI); 4G93 (1,8 л. GDI).

В данном издании собрана наиболее популярная информация, которая будет востребована как профессионалом, так и новичком. Авторы – специалисты в области автомеханики – обобщили свой прикладной опыт и собрали наиболее точные и важные сведения, которые изложили на доступном уровне, но при этом не в ущерб научному подходу к автомобильным знаниям. Пособие отличается высоким уровнем информативности (например, есть данные по соблюдению мер предосторожности в процессе ремонта и обслуживания авто), а также снабжено удобным для поиска нужной информации предметным указателем. К тому же данное руководство по ремонту Мицубиси Каризма отличается хорошей полиграфией — большое количество четких рисунков облегчают освоение главного текста и любую прикладную деятельность с помощью данного мануала. В первой половине пособия приведены теоретические положения, в которых необходимо разбираться каждому, кто сидит за рулем. Так, в мануале приведен наглядный обзор устройства Мицубиси снаружи и изнутри с учетом местоположения, рабочего функционала, приемов управления всеми главными агрегатами, системами и узлами автотранспорта. Это даст возможность автомобилисту, не задумываясь пользоваться всеми любыми кнопками, рычагами и приборами машины. В пособие включена также подробная инструкция по эксплуатации MITSUBISHI CARISMA, содержание которой очень актуально и выходит за рамки перечня паспортных данных авто. В отдельной главе собраны сведения, касающиеся технического обслуживания Мицубиси. Каждому ответственному водителю необходимо грамотно осуществлять все профилактические осмотры и проверки согласно их регламенту. В данном руководстве собраны оптимальные рекомендации по диагностике и ремонту машины. все советы и указания изложены четко, последовательно, наглядно так, чтобы даже не слишком искушенный в этой области водитель смог помочь своей машине на дороге или в гараже в случае непредвиденной поломки.

Пользуясь книгой, и имея под рукой набор стандартных инструментов, можно безопасно и правильно осуществить ряд процедур не только по выявлению причины поломки и последующему ремонту, но и по сборке-разборке, диагностике, смазке, регулировке всех основных компонентов автомобиля. Чтобы работа с электроникой машины пошла на лад, мастеру или автолюбителю необходимо ознакомиться с тем разделом книги, в котором собраны все электросхемы MITSUBISHI CARISMA, включая описания проверок элементов электрооборудования и электросхемы моделей для японского рынка. Итак, при желании, следуя алгоритмам работ, приведенных в справочнике, водитель сможет правильно и быстро провести все нужные процедуры для обслуживания, диагностики, ремонта таких важных составляющих авто, как двигатель, рулевое управление, ходовая часть, коробка передач, а также кузов, шины, фары и так далее. при обращении в автомастерскую данный мануал поможет автовладельцу быть в курсе того, какие и в каком объеме ремонтные работы предстоит выполнить специалистам.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

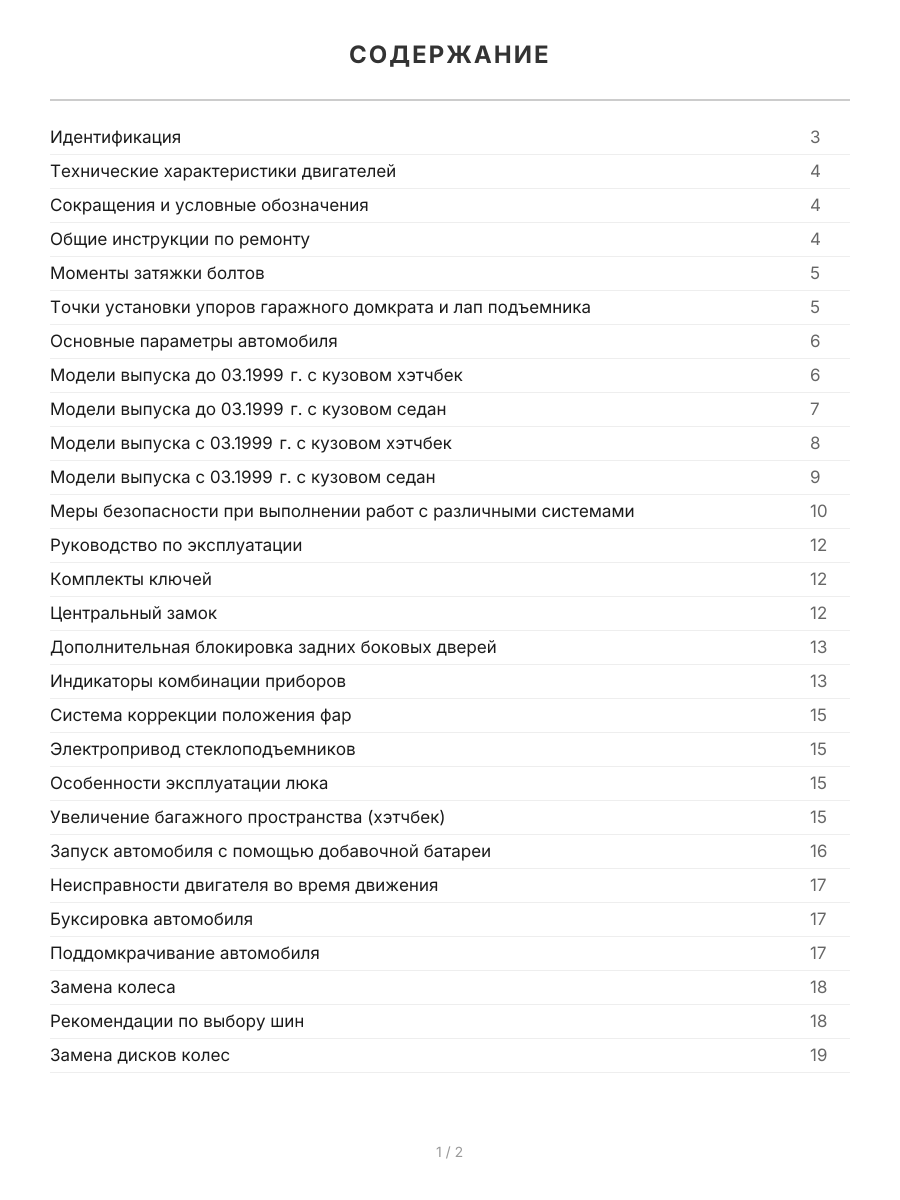

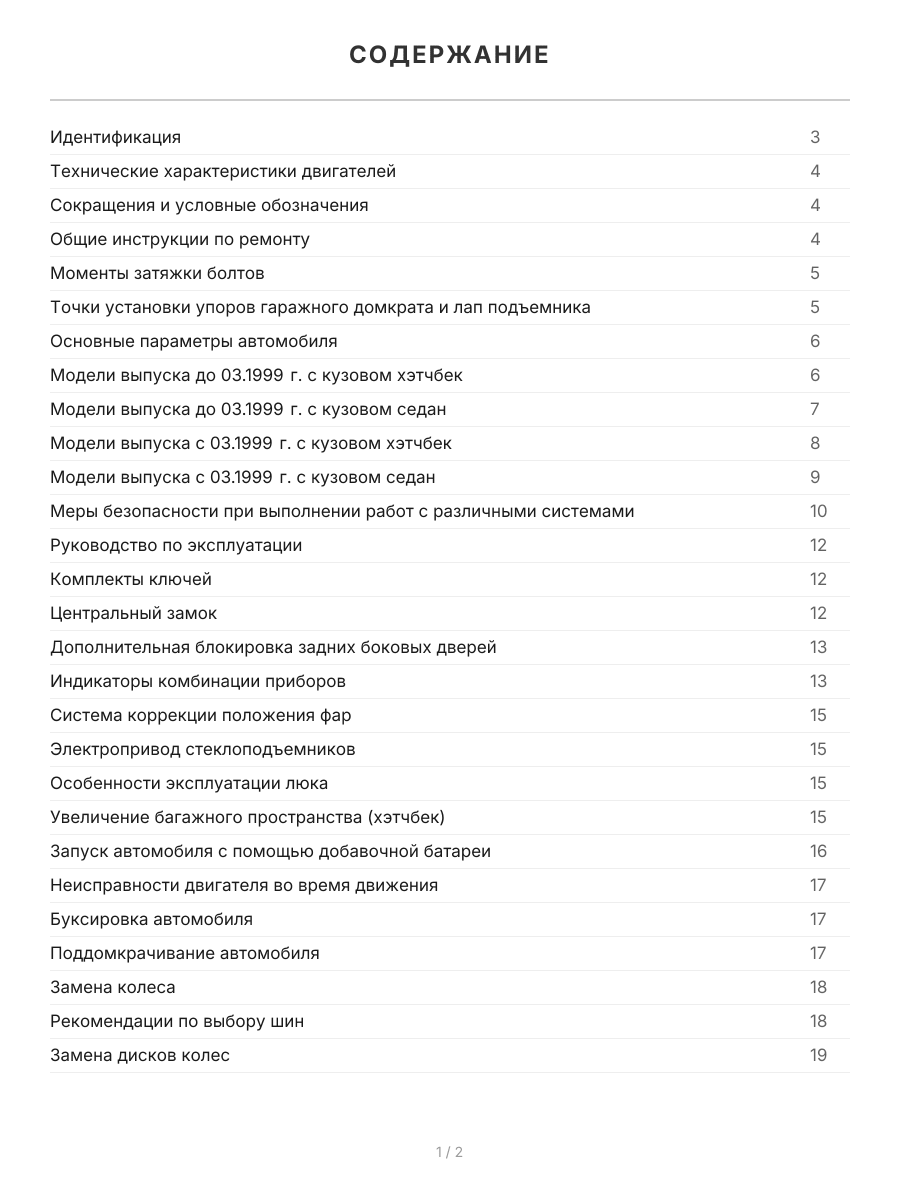

Оглавление
Идентификация 3
Технические характеристики двигателей 4
Сокращения и условные обозначения 4
Общие инструкции по ремонту 4
Моменты затяжки болтов 5
Точки установки упоров гаражного домкрата и лап подъемника 5
Основные параметры автомобиля 6
Модели выпуска до 031999 г с кузовом хэтчбек 6
Модели выпуска до 031999 г с кузовом седан 7
Модели выпуска с 031999 г с кузовом хэтчбек 8
Модели выпуска с 031999 г с кузовом седан 9
Меры безопасности при выполнении работ с различными системами 10
Руководство по эксплуатации 12
Комплекты ключей 12
Центральный замок 12
Дополнительная блокировка задних боковых дверей 13
Индикаторы комбинации приборов 13
Система коррекции положения фар 15
Электропривод стеклоподъемников 15
Особенности эксплуатации люка 15
Увеличение багажного пространства (хэтчбек) 15
Запуск автомобиля с помощью добавочной батареи 16
Неисправности двигателя во время движения 17
Буксировка автомобиля 17
Поддомкрачивание автомобиля 17
Замена колеса 18
Рекомендации по выбору шин 18
Замена дисков колес 19
Индикаторы износа тормозных накладок 19
Замена ламп 21
Техническое обслуживание и общие процедуры проверок и регулировок 23
Интервалы обслуживания 24
Моторное масло и фильтр 24
Проверка и очистка воздушного фильтра 26
Охлаждающая жидкость 26
Замена топливного фильтра 27
Аккумуляторная батарея 28
Свечи зажигания и высоковольтные провода 29
Проверка и регулировка угла опережения зажигания 30
Проверка частоты вращения холостого хода 32
Проверка повышенной частоты вращения холостого хода при включении кондиционера 32
Проверка состава топливовоздушной смеси в режиме холостого хода 33
Проверка компрессии 33
Проверка разрежения во впускном коллекторе 34
Проверка и регулировка ремней привода навесных агрегатов 34
Ремень привода ГРМ 36
Тормозная жидкость 37
Рабочая жидкость привода выключения сцепления (модели с МКПП) 37
Рабочая жидкость системы усилителя рулевого управления 38
Масло МКПП 39
Рабочая жидкость АКПП 40
Проверка уровня жидкости для омывателей 42
Замена салонного фильтра 42
Заправка системы кондиционирования 43
Проверка и замена тормозных колодок 43
Проверка стояночного тормоза 45
Проверка чехлов приводных валов 45
Проверка пыльника наконечника рулевой тяги 45
Дополнительные проверки 45
Каталожные номера оригинальных запасных частей 46
Двигатели SOHC - механическая часть 48
Общая информация 48
Проверка и регулировка зазоров в приводе клапанов (модели до 072000 г) 48
Проверка гидрокомпенсаторов (модели с 072000 г) 48
Шкив коленчатого вала 48
Ремень привода ГРМ 49
Распределительный вал и сальник 51
Замена сальников коленчатого вала 53
Головка блока цилиндров (замена прокладки) 54
Двигатель в сборе 57
Двигатели DOHC - механическая часть 60
Общая информация 60
Проверка гидрокомпенсаторов 60
Шкив коленчатого вала 62
Ремень привода ГРМ 63
Распределительные валы и сальники 66
Замена сальников коленчатого вала 73
Головка блока цилиндров (замена прокладки) 75
Двигатель в сборе 79
Двигатель - общие процедуры ремонта 84
Оси коромысел и распределительный вал (двигатели SOHC) 84
Коромысла клапанов и распределительные валы (двигатели DOHC) 86
Головка блока цилиндров и клапаны 88
Поршень и шатун 93
Блок цилиндров, коленчатый вал, маховик (МКПП) и пластина привода гидротрансформатора (АКПП) 97
Опоры силового агрегата 102
Опора двигателя 102
Опора коробки передач 102
Центральная продольная балка и опоры силового агрегата 103
Поперечная балка передней подвески 104
Система охлаждения 105
Общая информация 105
Проверки и регулировки на автомобиле 105
Термостат 105

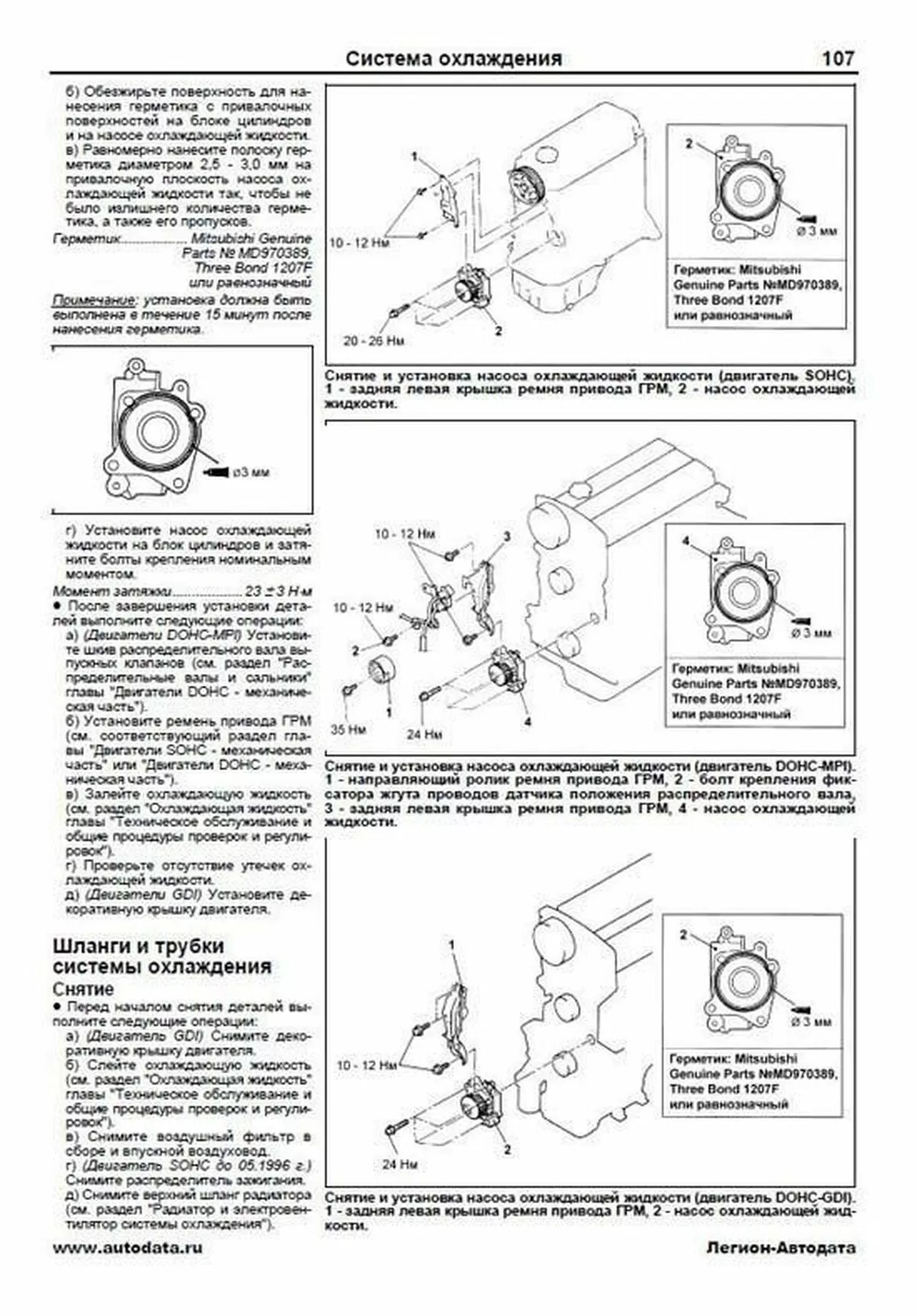

Насос охлаждающей жидкости 106
Шланги и трубки системы охлаждения 107
Радиатор и электровентилятор системы охлаждения 109
Система смазки 111
Общая информация 111
Проверка давления моторного масла 111
Масляный поддон 111
Корпус масляного насоса 114
Система впрыска топлива (MPI) 117
Общие правила при работе с электронной системой управления 117
Диагностика системы впрыска топлива 119
Периодическое обслуживание 134
Проверка компонентов системы впрыска топлива (MPI) 140
Проверка компонентов системы впрыска топлива с помощью осциллографа 147
Форсунки 159
Корпус дроссельной заслонки 159
Топливный бак 161
Педаль акселератора 166
Система впрыска топлива (GDI) 166
Общая информация 166
Периодическое обслуживание 167
Диагностика системы впрыска топлива 174
Проверка компонентов системы впрыска топлива GDI 202
Проверка компонентов системы впрыска топлива с помощью осциллографа 208
Снятие и установка компонентов системы впрыска топлива GDI 211
Топливный бак 218
Педаль акселератора 219
Система снижения токсичности 220
Общая информация 220
Система принудительной вентиляции картера 221
Система улавливания паров топлива 221
Система рециркуляции отработавших газов 223
Каталитический нейтрализатор 225
Системы впуска и выпуска 227
Впускной коллектор 227
Выпускной коллектор 230
Трубы системы выпуска, глушитель и каталитический нейтрализатор 231
Система зажигания 234
Общая информация 234
Проверки 234
Распределитель зажигания (двигатели SOHC до 051996 г) 236
Свечи и катушки зажигания 237
Датчики 238
Система запуска 240
Общая информация 240
Проверки и регулировки 240
Стартер 241
Система зарядки 245
Общая информация 245
Меры предосторожности при обслуживании 245
Проверка падения выходного напряжения генератора 245
Проверка тока отдачи генератора 245
Проверка регулируемого напряжения 246
Генератор 247
Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 251
Сцепление 252
Проверка уровня рабочей жидкости сцепления 252
Прокачка гидропривода выключения сцепления 252
Педаль сцепления 252
Гидропривод выключения сцепления 253
Главный цилиндр гидропривода выключения сцепления 253
Рабочий цилиндр гидропривода выключения сцепления 253
Механическая коробка передач 255
Общая информация 255
Проверка работы блокировки включения передачи заднего хода 255
Проверка датчика температуры масла в коробке передач (модели с МКПП F5M42) 255
Замена троса привода спидометра 255

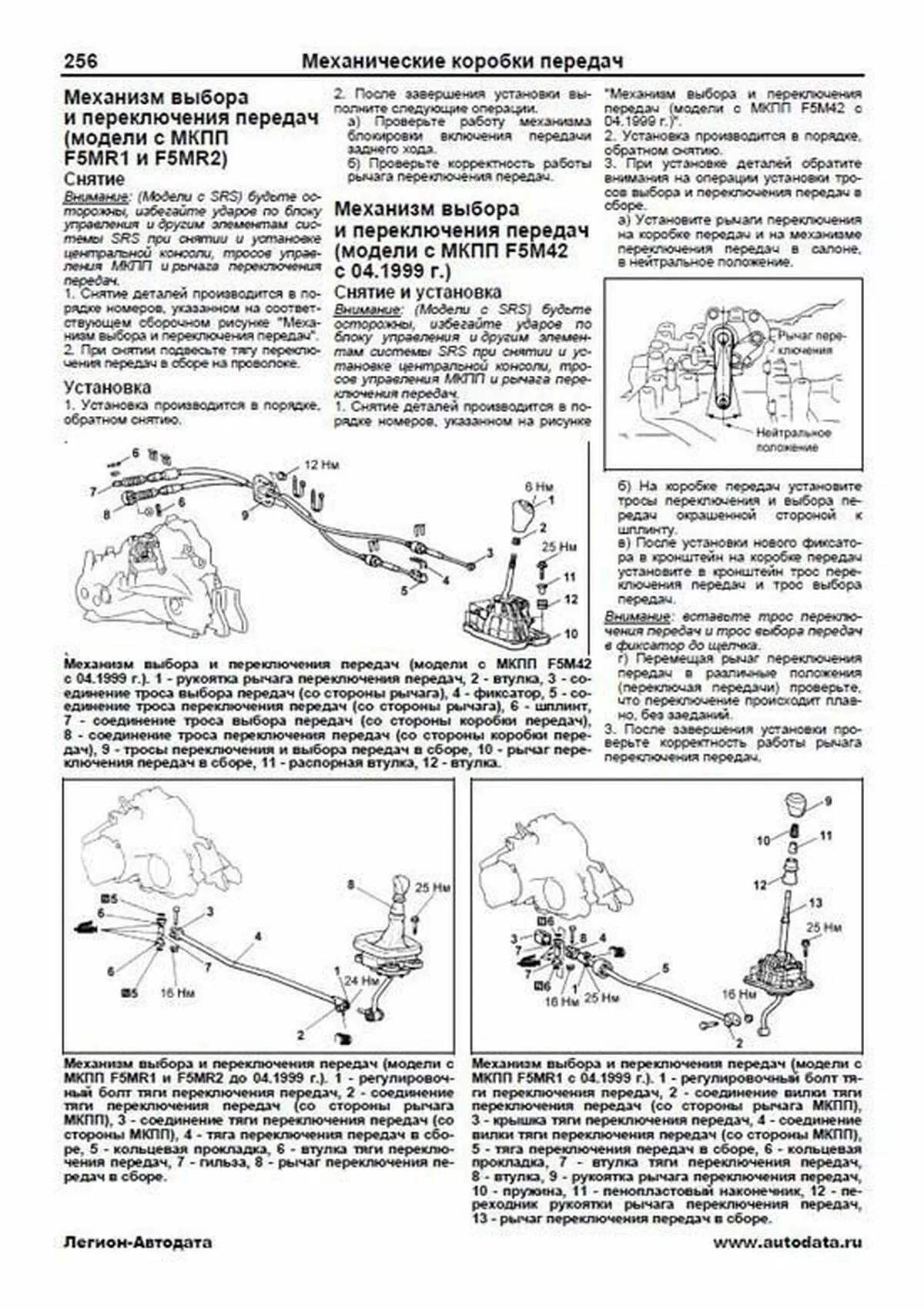

Механизм выбора и переключения передач (модели с МКПП F5MR1 и F5MR2) 256

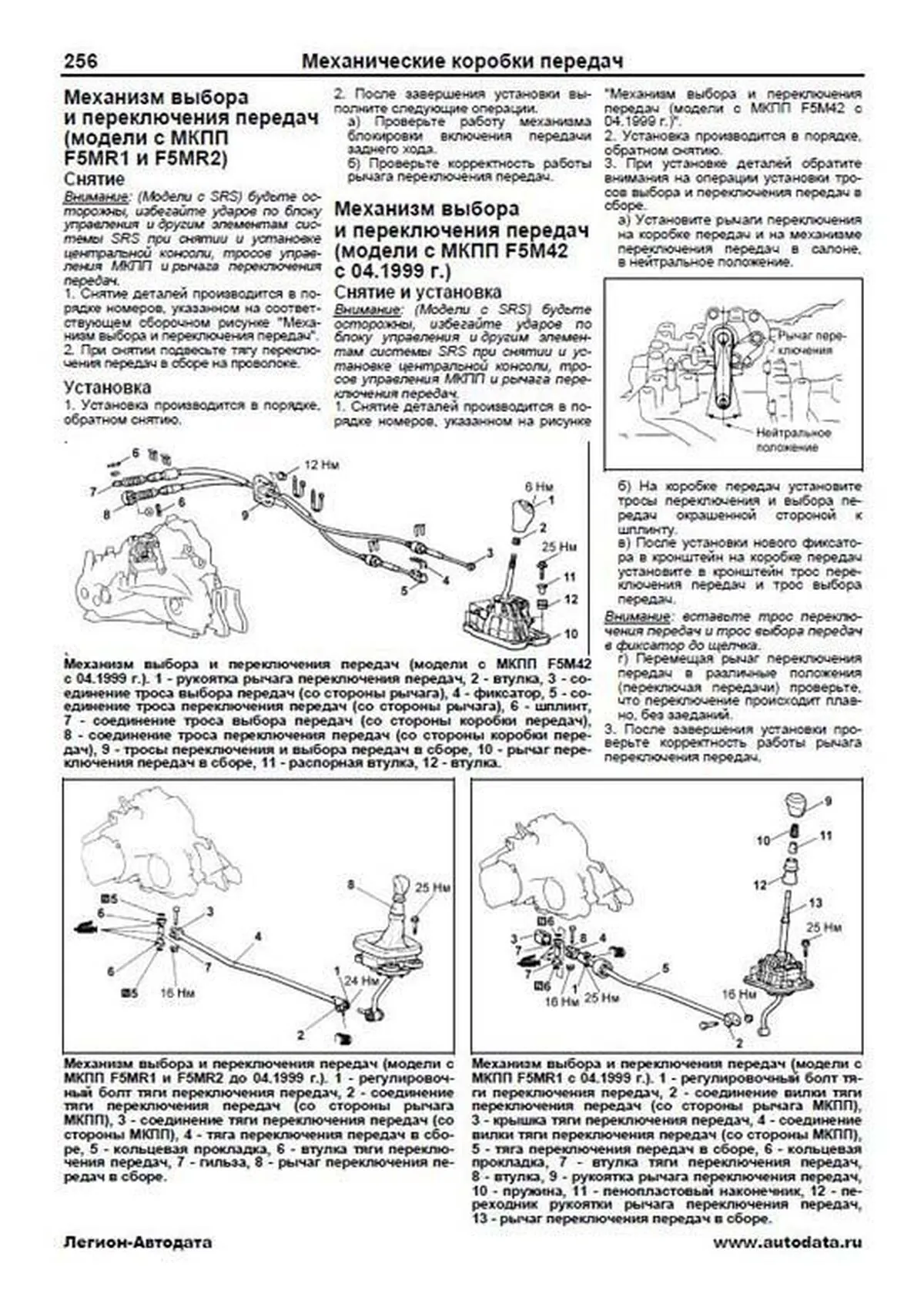

Механизм выбора и переключения передач (модели с МКПП F5M42 с 041999 г) 256
Рычаг переключения передач (модели с МКПП F5MR1 и F5MR2) 257
Коробка передач в сборе 257
Автоматическая коробка передач F4A41/F4A42 259
Общая информация 259
Диагностика АКПП 259
Проверка механических систем КПП 265
Проверка системы управления АКПП 270
Механизм управления АКПП 273
Системы блокировки ключа в замке зажигания и селектора АКПП (модели с 052000 г) 274
КПП в сборе 275
Приводные валы 277
Поворотный кулак и ступица переднего колеса 277
Передние приводные валы 279
Передняя подвеска 281
Проверка и регулировка углов установки передних колёс 281
Стойка передней подвески 282
Нижний рычаг передней подвески 283
Стабилизатор поперечной устойчивости (модели до 041999 г) 284
Стабилизатор поперечной устойчивости (модели с 041999 г) 285
Основные технические данные передней подвески 285
Задняя подвеска 287
Проверка и регулировка углов установки задних колес 287
Ступица заднего колеса 288
Корректирующий и поперечные рычаги задней подвески 289
Продольный рычаг 290
Стойка задней подвески 291
Стабилизатор поперечной устойчивости (модели до 041999 г) 292
Стабилизатор поперечной устойчивости (модели с 041999 г) 292
Основные технические данные задней подвески 293
Рулевое управление с гидроусилителем 294
Проверки и регулировки 294
Рулевая колонка 296
Рулевой механизм 297
Насос гидроусилителя рулевого управления 299
Трубки и шланги системы гидроусилителя рулевого управления 299
Основные технические данные рулевого управления 300
Тормозная система 301
Прокачка тормозной системы 301
Проверка тормозных колодок 301
Проверка датчика уровня тормозной жидкости 302
Проверка выключателя стоп-сигналов 302
Педаль тормоза 302
Главный тормозной цилиндр и вакуумный усилитель тормозов 303
Клапан перераспределения тормозных усилий 304
Передние дисковые тормоза 305
Задние дисковые тормоза (модели с ABS) 307
Задние барабанные тормоза 310
Стояночный тормоз 312
Проверки и регулировки 312
Рычаг привода стояночного тормоза 313
Тросы привода стояночного тормоза 313
Антиблокировочная система тормозов (ABS) 314
Общая информация 314
Диагностика системы ABS 314
Проверка системы ABS 316
Электронный блок управления ABS и модулятор 317
Датчики частоты вращения колес 317

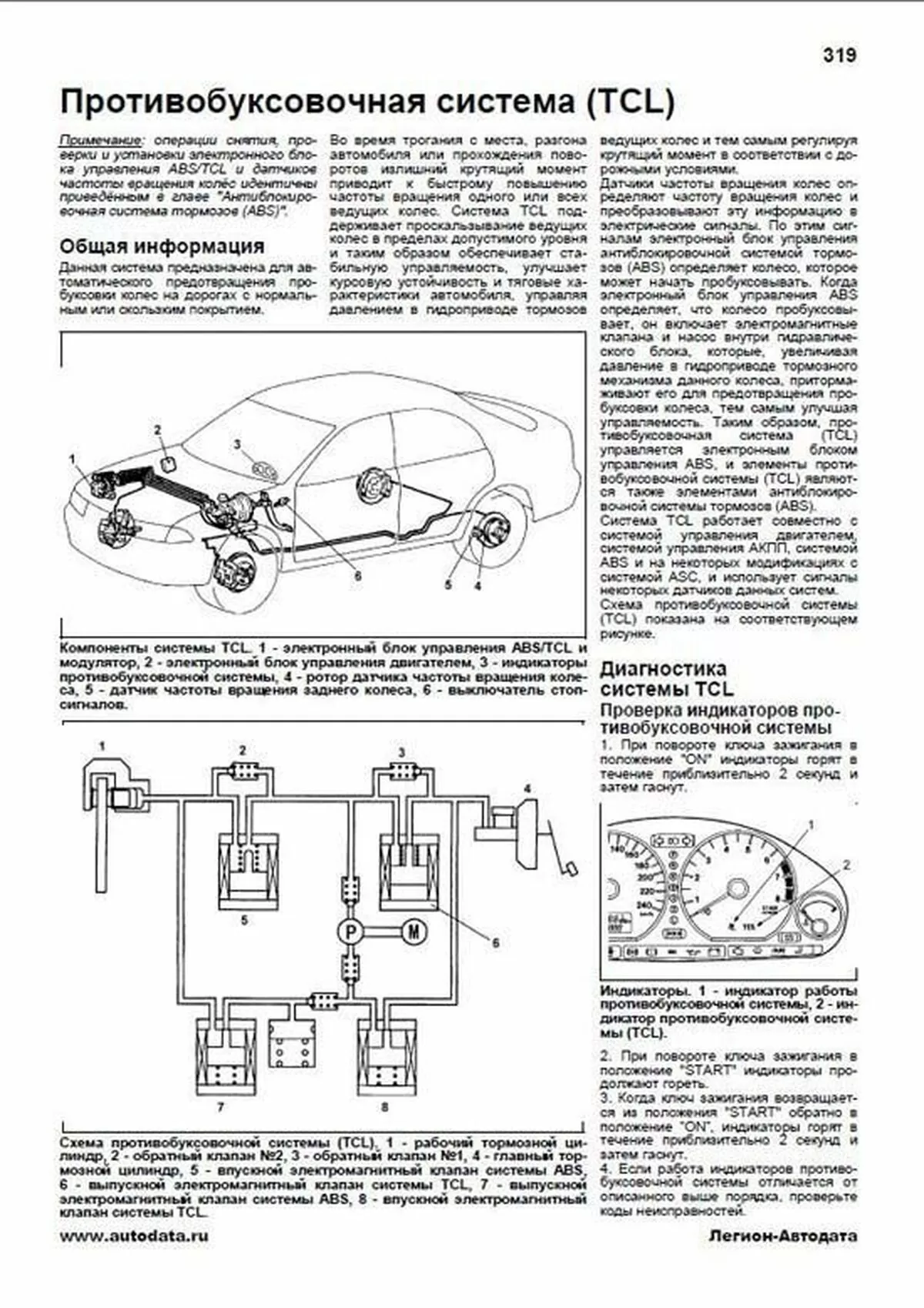

Противобуксовочная система (TCL) 319
Общая информация 319
Диагностика системы TCL 319
Проверка системы TCL 321
Кузов 322
Передний бампер 322
Задний бампер 322
Капот 323
Крыло 323
Боковые двери 324
Крышка багажника (седан) 328
Задняя дверь (хэтчбек) 328
Люк (модификации) 330
Дополнительные наружные элементы 331
Очиститель и омыватель лобового стекла 332
Очиститель стекла задней двери (хэтчбек) 333
Омыватель фар (модификации) 335
Боковое зеркало заднего вида 335
Панель приборов 335
Центральная консоль 336
Отделка салона 338
Передние сиденья 340
Заднее сидение 340
Отопитель, кондиционер и система вентиляции 341
Меры безопасности при работе с хладагентом 341
Общие рекомендации 341
Поиск неисправностей 341
Основные проверки 342
Процедура возврата компрессорного масла в компрессор 343
Заливка компрессорного масла в систему кондиционирования 343
Панель управления отопителем и кондиционером 343
Блок отопителя 345
Блок электровентилятора отопителя 345
Блок испарителя (модели с кондиционером) 346
Компрессор кондиционера 347
Трубопроводы системы кондиционирования 348
Конденсатор и электровентилятор конденсатора 349
Отличия для кондиционера с автоматическим управлением 350
Система пассивной безопасности (SRS) 353
Общая информация 353
Меры безопасности при техническом обслуживании 353
Поиск неисправностей 354
Техническое обслуживание системы SRS 357
Электронный блок управления SRS 359
Модуль фронтальной подушки безопасности водителя и спиральный провод 359
Модуль фронтальной подушки безопасности переднего пассажира 360
Модуль боковой подушки безопасности (модели с 1999 г) 361
Датчики бокового удара (модели с 1999 г) 361
Ремень безопасности с преднатяжителем 361
Электрооборудование кузова 362
Аккумуляторная батарея 362
Замок зажигания и иммобилайзер 362
Центральный замок 363
Система дистанционного управления центральным замком 365
системы 366
Проверка измерителей и указателей на автомобиле 367
Комбинация приборов 368
Датчик температуры наружного воздуха (кондиционер с ручным управлением) 369
Наружное освещение 369
Подрулевой комбинированный переключатель 374
Очистители и омыватели лобового стекла 374
Очистители и омыватели заднего стекла 375
Омыватели фар 375
Электропривод стеклоподъемников 376
Электропривод люка крыши 376
Электропривод боковых зеркал заднего вида 377
Прикуриватель 377
Часы 377
Обогреватель заднего стекла 377
Передние сиденья с обогревателями 379
Система поддержания скорости 379
Многофункциональный дисплей (модели без навигации) 388
Многофункциональный дисплей (модели с навигацией) 389
Схемы электрооборудования 395
Пояснения к схемам электрооборудования 395
Монтажные блоки 396
Схемы электрооборудования (схемы для моделей выпуска с 031999 г) 400
Система электропитания 400
Схема запуска 406
Система зажигания 407
Система управления электровентиляторами 411
Система зарядки 412
Фары 413
Система коррекции положения света фар 416
Лампа подсветки вещевого ящика 416
Передние габариты, задние габариты, подсветка номерного знака и зуммер предупреждения о включенном освещении 417
Противотуманные фары 421
Противотуманные фонари (модели без системы DRL) 423
Стоп-сигналы (Модели хэтчбек) 424
Противотуманные фонари (модели с системой DRL) 425
Стоп-сигналы (Модели седан) 426
Освещение салона и багажного отделения 427
Указатели поворота и аварийная сигнализация 429
Фонари заднего хода 431
Измерители и указатели 433
Одометр и счетчик пробега 434
Центральный замок (модели хэтчбек с системой дистанционного управления замками дверей) 435
Центральный замок (модели седан с системой дистанционного управления замками дверей) 438
Стеклоподъемники с электроприводом 441
Очистители и омыватели лобового стекла 444
Очиститель и омыватель заднего стекла 445
Омыватель фар 446
Звуковой сигнал 446
Обогреватель заднего стекла и обогреватели боковых зеркал заднего вида 447
Боковые зеркала заднего вида с электроприводом 449
Система управления иммобилайзером 450
Схемы электрооборудования (некоторые схемы для моделей выпуска до 031999 г) 451
Система электропитания 451
Система зажигания 457
Система зарядки 459
Противотуманные фонари (модели без системы DRL) 460
Звуковой сигнал (модели без SRS) 461
Противотуманные фонари (модели с системой DRL) 462
Одометр и счетчик пробега 464
Индикаторы на комбинации приборов 465
Центральный замок (модели хэтчбек с системой дистанционного управления замками дверей) 466
Центральный замок (модели седан с системой дистанционного управления замками дверей) 468
Обогреватель заднего стекла и обогреватели боковых зеркал заднего вида 471
Система управления иммобилайзером 473
Расположение разъемов в моторном отсеке 474
Двигатели 4G92 и 4G93-SOHC 474
Двигатель 4G93-SOHC-MPI 475
Двигатели 4G93-GDI 476
477
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":

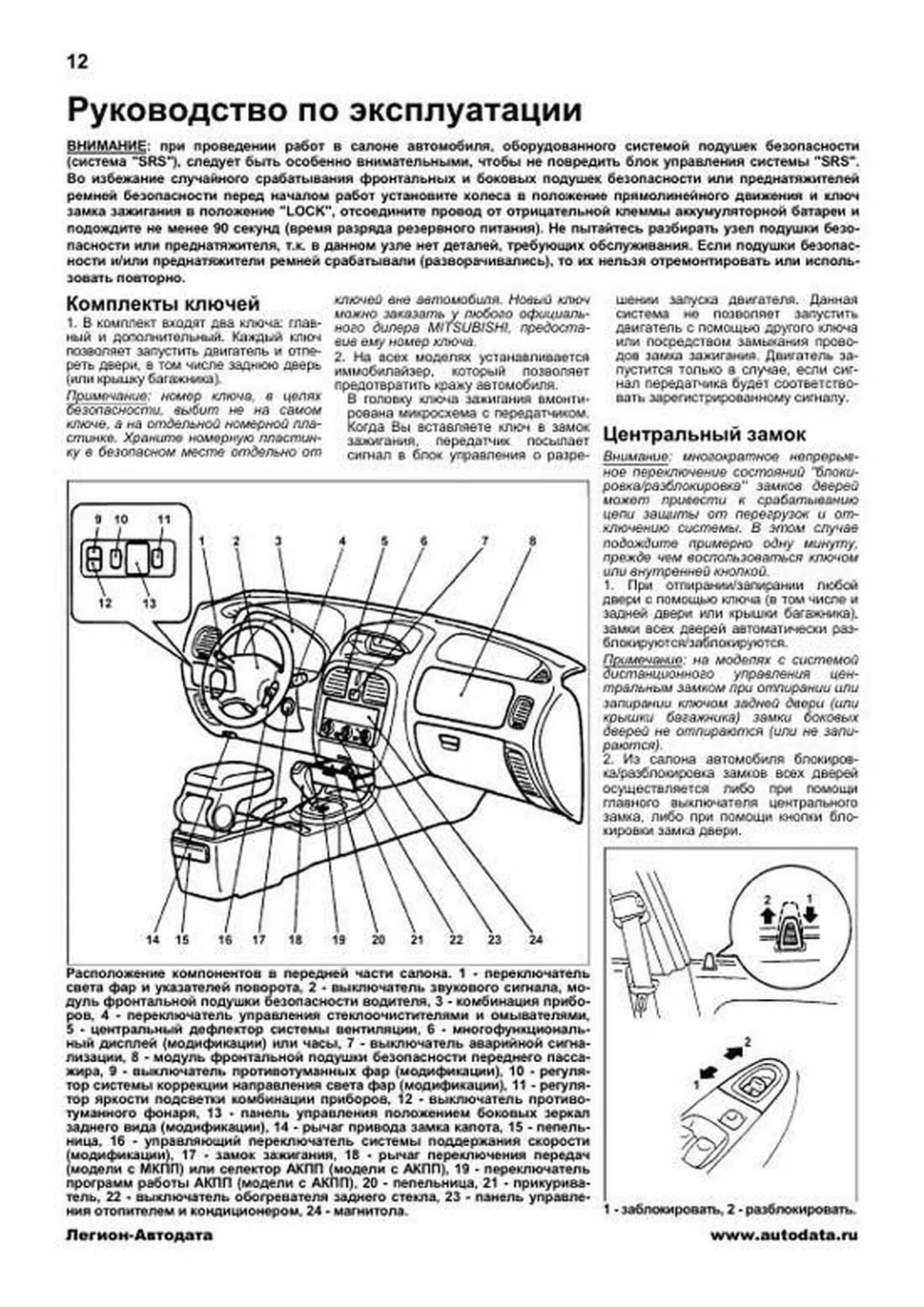

Комплекты ключей 1 В комплект входят два ключа: главный и дополнительный Каждый ключ позволяет запустить двигатель и отпереть двери, в том числе заднюю дверь (или крышку багажника) Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля Новый ключ можно заказать у любого официального дилера MITSUBISHI, предоставив ему номер ключа 2 На всех моделях устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля В головку ключа зажигания вмонтирована микросхема с передатчиком Когда Вы вставляете ключ в замок зажигания, передатчик посылает сигнал в блок управления о разрешении запуска двигателя Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания Двигатель запустится только в случае, если сигнал передатчика будет соответствовать зарегистрированному сигналу Центральный замок Внимание: многократное непрерывное переключение состояний "блокировка/разблокировка" замков дверей может привести к срабатыванию цепи защиты от перегрузок и отключению системы В этом случае подождите примерно одну минуту, прежде чем воспользоваться ключом или внутренней кнопкой 1 При отпирании/запирании любой двери с помощью ключа (в том числе и задней двери или крышки багажника), замки всех дверей автоматически разблокируются/заблокируются Примечание: на моделях с системой дистанционного управления центральным замком при отпирании или запирании ключом задней двери (или крышки багажника) замки боковых дверей не отпираются (или не запираются) 2 Из салона автомобиля блокировка/разблокировка замков всех дверей осуществляется либо при помощи главного выключателя центрального замка, либо при помощи кнопки блокировки замка двери 1 заблокировать, 2 разблокировать Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности (система "SRS"), следует быть особенно внимательными, чтобы не повредить блок управления системы "SRS" Во избежание случайного срабатывания фронтальных и боковых подушек безопасности или преднатяжителей ремней безопасности перед началом работ установите колеса в положение прямолинейного движения и ключ замка зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или преднатяжителя, тк в данном узле нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно Расположение компонентов в передней части салона 1 переключатель света фар и указателей поворота, 2 выключатель звукового сигнала, модуль фронтальной подушки безопасности водителя, 3 комбинация приборов, 4 переключатель управления стеклоочистителями и омывателями, 5 центральный дефлектор системы вентиляции, 6 многофункциональный дисплей (модификации) или часы, 7 выключатель аварийной сигнализации, 8 модуль фронтальной подушки безопасности переднего пассажира, 9 выключатель противотуманных фар (модификации), 10 регулятор системы коррекции направления света фар (модификации), 11 регулятор яркости подсветки комбинации приборов, 12 выключатель противотуманного фонаря, 13 панель управления положением боковых зеркал заднего вида (модификации), 14 рычаг привода замка капота, 15 пепельница, 16 управляющий переключатель системы поддержания скорости (модификации), 17 замок зажигания, 18 рычаг переключения передач (модели с МКПП) или селектор АКПП (модели с АКПП), 19 переключатель программ работы АКПП (модели с АКПП), 20 пепельница, 21 прикуриватель, 22 выключатель обогревателя заднего стекла, 23 панель управления отопителем и кондиционером, 24 магнитола Пример текста из раздела " Передняя подвеска ":

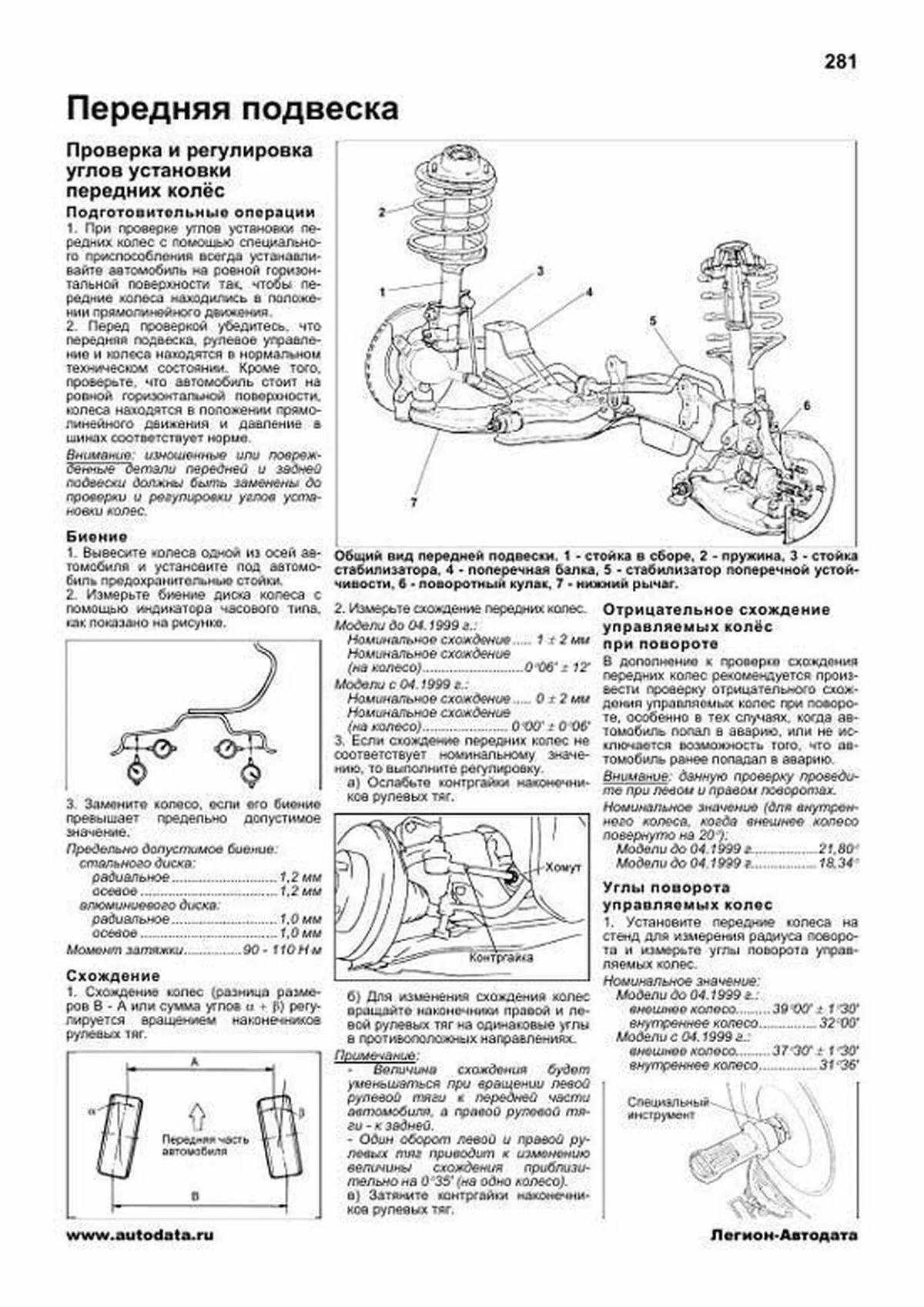

Проверка и регулировка углов установки передних колёс Подготовительные операции 1 При проверке углов установки передних колес с помощью специального приспособления всегда устанавливайте автомобиль на ровной горизонтальной поверхности так, чтобы передние колеса находились в положении прямолинейного движения 2 Перед проверкой убедитесь, что передняя подвеска, рулевое управление и колеса находятся в нормальном техническом состоянии Кроме того, проверьте, что автомобиль стоит на ровной горизонтальной поверхности, колеса находятся в положении прямолинейного движения и давление в шинах соответствует норме Внимание: изношенные или поврежденные детали передней и задней подвески должны быть заменены до проверки и регулировки углов установки колес Биение 1 Вывесите колеса одной из осей автомобиля и установите под автомобиль предохранительные стойки 2 Измерьте биение диска колеса с помощью индикатора часового типа, как показано на рисунке 3 Замените колесо, если его биение превышает предельно допустимое значение Предельно допустимое биение: стального диска: радиальное 1,2 мм осевое 1,2 мм алюминиевого диска: радиальное 1,0 мм осевое 1,0 мм Момент затяжки90 110 Н ?м Схождение 1 Схождение колес (разница размеров В А или сумма углов ? ? ?) регулируется вращением наконечников рулевых тяг 2 Измерьте схождение передних колес Модели до 041999 г: Номинальное схождение 1 ? 2 мм Номинальное схождение (на колесо)0 ?06' ? 12' Модели с 041999 г: Номинальное схождение 0 ? 2 мм Номинальное схождение (на колесо) 0 ?00' ? 0 ?06' 3 Если схождение передних колес не соответствует номинальному значению, то выполните регулировку а) Ослабьте контргайки наконечников рулевых тяг б) Для изменения схождения колес вращайте наконечники правой и левой рулевых тяг на одинаковые углы в противоположных направлениях Примечание: Величина схождения будет уменьшаться при вращении левой рулевой тяги к передней части автомобиля, а правой рулевой тяги к задней Один оборот левой и правой рулевых тяг приводит к изменению величины схождения приблизительно на 0 ?35' (на одно колесо) в) Затяните контргайки наконечников рулевых тяг Отрицательное схождение управляемых колёс при повороте В дополнение к проверке схождения передних колес рекомендуется произвести проверку отрицательного схождения управляемых колес при повороте, особенно в тех случаях, когда автомобиль попал в аварию, или не исключается возможность того, что автомобиль ранее попадал в аварию Внимание: данную проверку проведите при левом и правом поворотах Номинальное значение (для внутреннего колеса, когда внешнее колесо повернуто на 20 ?): Модели до 041999 г21,80 ? Модели до 041999 г18,34 ? Углы поворота управляемых колес 1 Установите передние колеса на стенд для измерения радиуса поворота и измерьте углы поворота управляемых колес Номинальное значение: Модели до 041999 г: внешнее колесо39 ?00' ? 1 ?30' внутреннее колесо32 ?00' Модели с 041999 г: внешнее колесо37 ?30' ? 1 ?30' внутреннее колесо31 ?36' Передняя подвеска Общий вид передней подвески 1 стойка в сборе, 2 пружина, 3 стойка стабилизатора, 4 поперечная балка, 5 стабилизатор поперечной устойчивости, 6 поворотный кулак, 7 нижний рычаг Пример текста из раздела " Тормозная система ":
Если перед установкой новых тормозных колодок не удалить канавки и царапины, появившиеся на поверхности диска в результате интенсивного износа, то нормальный контакт между диском и накладками тормозных колодок обеспечен не будет б) Проверьте отсутствие биения или выработки тормозного диска Повышенное биение или выработка диска приведет к увеличению сопротивления нажатию на педаль тормоза из-за пульсации поршня колесного тормозного цилиндра в) Убедитесь в отсутствии изменение толщины тормозного диска (непараллельность) Если толщина тормозного диска не одинакова по периметру, то это приведет к вибрации педали тормоза г) Убедитесь в отсутствии коробление (неплоскостности) тормозного диска Неправильное обслуживание или перегрев диска приведет к его короблению (неплоскостности) 7 Измерьте диаметр тормозных дисков Номинальное значение: модели с двигателем 4G92 190,8 мм модели с двигателем 4G93 211,0 мм модели Sport с 1999 г с двигателем 4G93 232,0 мм модели с 1999 г с задними дисковыми тормозами или с системой TCL 232,0 мм 8 Измерьте толщину тормозных дисков а) Используя микрометр, измерьте толщину тормозного диска в восьми точках приблизительно через каждые 45° на расстоянии 10 мм от наружного края диска Номинальное значение: Модели с двигателем 4G92 до 031999 г 18 мм Кроме моделей с двигателем 4G92 до 031999 г 24 мм Предельно допустимое значение: Модели с двигателем 4G92 до 031999 г 16,4 мм Кроме моделей с двигателем 4G92 до 031999 г 21,5 мм Примечание: разность толщины тормозного диска между любыми двумя точками измерений не должна превышать 0,015 мм б) Если толщина тормозного диска меньше предельно допустимого значения, то снимите его и установите новый в) Если разность толщины тормозного диска между различными точками измерений превышает предельно допустимое значение, то необходимо либо заменить тормозной диск, либо обработать его на специальном токарном станке 9 Проверьте биение тормозного диска а) Снимите суппорт дискового тормоза в сборе, поднимите и закрепите тормоз в стороне с помощью проволоки б) Осмотрите поверхность диска для выявления глубоких царапин, ржавчины и трещин Тщательно очистите диск и удалите всю ржавчину в) Установите индикатор часового типа на расстоянии приблизительно 5 мм от наружного края тормозного диска и измерьте биение диска Предельное биение 0,07 мм г) Если величина биения тормозного диска соответствует предельному значению или превышает его, то попробуйте изменить взаимное расположение диска и ступицы колеса, затем снова измерить биение Перед снятием тормозного диска в точке максимального биения нанесите мелом метки по обе стороны болта ступицы колеса Разборка переднего дискового тормоза 1, 2 болты направляющих пальцев, 3 скоба суппорта, 4 направляющий палец, 5 пыльник пальца, 6 поршень, 7 пыльник поршня, 8 уплотнительное кольцо поршня, 9 суппорт, 10 тормозная колодка и индикатор износа в сборе, 11 тормозная колодка в сборе, 12 наружная прокладка (модели с 14-дюймовыми дисками) Внимание: используйте в тормозах только специальную смазку из ремкомплекта Пример текста из раздела " Кузов ":
Передний бампер Снятие и установка ? Перед началом снятия деталей снимите панель нижнего защитного кожуха моторного отсека: ? Снятие деталей производится в порядке номеров, указанном на соответствующем рисунке "Снятие переднего бампера" ? Установка деталей производится в порядке, обратном снятию ? После завершения установки деталей установите панель нижнего защитного кожуха моторного отсека: Снятие переднего бампера (модели до 1999 г) 1 передний указатель поворота, 2 передний бампер в сборе Снятие переднего бампера (модели с 1999 г) 1 фара, 2 передний бампер в сборе Разборка и сборка ? Разборка производится в порядке номеров, указанном на соответствующем рисунке "Разборка переднего бампера" ? Сборка производится в порядке, обратном разборке Задний бампер Снятие и установка ? Перед началом снятия деталей снимите заднюю отделку багажного отделения Кузов Снятие заднего бампера (модели до 1999 г) 1 задний брызговик, 2 задний бампер в сборе Снятие заднего бампера (модели с 1999 г) 1 задний брызговик, 2 задний бампер в сборе Разборка переднего бампера (модели до 1999 г) 1 отделка решетки радиатора, 2 решетка радиатора, 3 окантовка решетки радиатора, 4 противотуманная фара, 5 усилитель переднего бампера, 6 отделка противотуманной фары, 7 передний бампер Разборка переднего бампера (модели с 1999 г) 1, 2 решетка радиатора, 3 накладка переднего бампера, 4 противотуманная фара, 5 усилитель переднего бампера, 6 энергопоглощающая вставка, 7 отделка противотуманной фары (модели с противотуманными фарами) или отделка отверстия под установку противотуманной фары (модели без противотуманных фар) Пример текста из раздела " Кузов ":

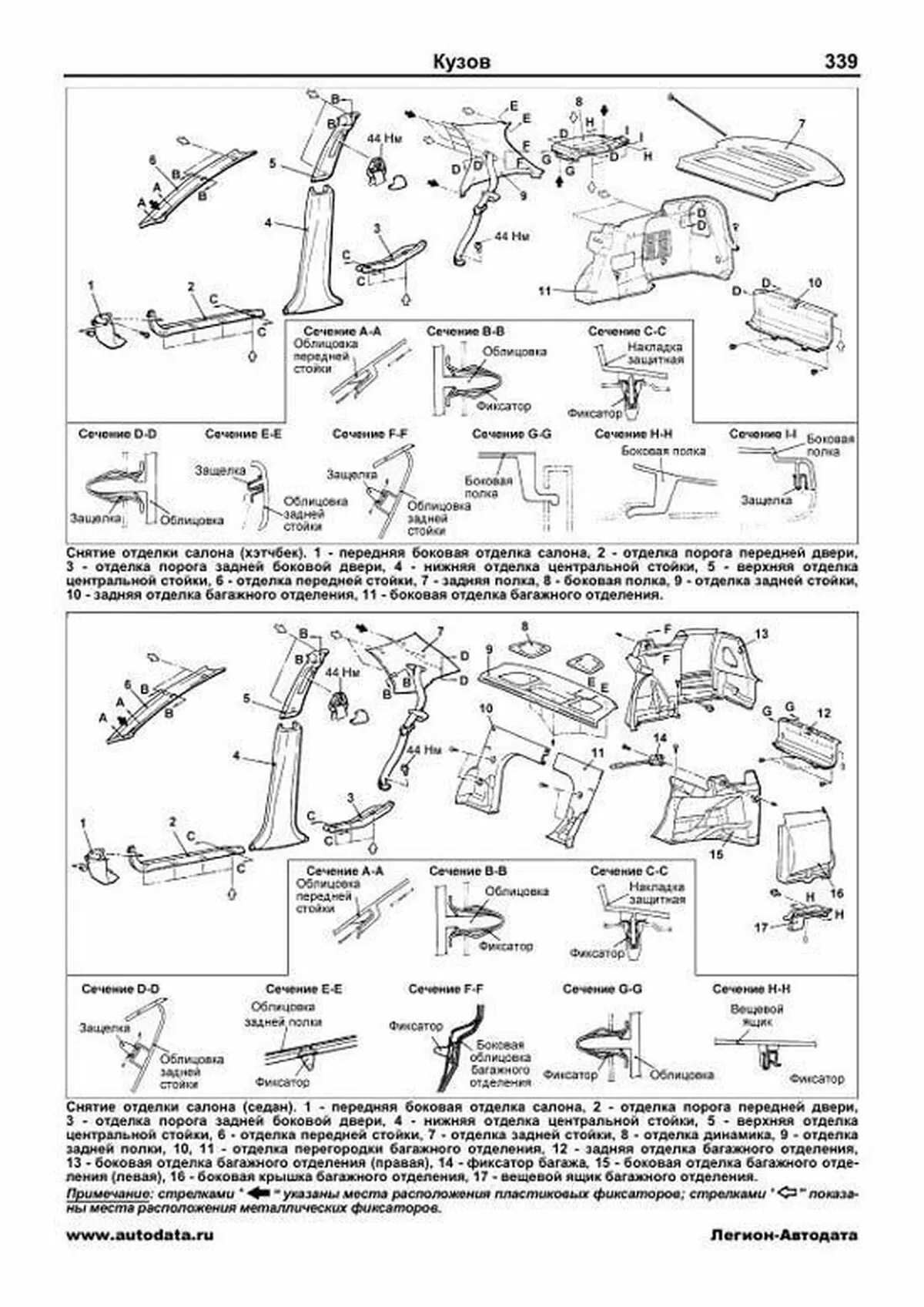

Снятие отделки салона (хэтчбек) 1 передняя боковая отделка салона, 2 отделка порога передней двери, 3 отделка порога задней боковой двери, 4 нижняя отделка центральной стойки, 5 верхняя отделка центральной стойки, 6 отделка передней стойки, 7 задняя полка, 8 боковая полка, 9 отделка задней стойки, 10 задняя отделка багажного отделения, 11 боковая отделка багажного отделения Снятие отделки салона (седан) 1 передняя боковая отделка салона, 2 отделка порога передней двери, 3 отделка порога задней боковой двери, 4 нижняя отделка центральной стойки, 5 верхняя отделка центральной стойки, 6 отделка передней стойки, 7 отделка задней стойки, 8 отделка динамика, 9 отделка задней полки, 10, 11 отделка перегородки багажного отделения, 12 задняя отделка багажного отделения, 13 боковая отделка багажного отделения (правая), 14 фиксатор багажа, 15 боковая отделка багажного отделения (левая), 16 боковая крышка багажного отделения, 17 вещевой ящик багажного отделения Примечание: стрелками " " указаны места расположения пластиковых фиксаторов; стрелками " " показаны места расположения металлических фиксаторов
