Идентификация
3
|
Идентификационный номер (VIN), номер кузова и сертификационная таблица
3
|
Номер двигателя
3
|
Номер АКПП
3
|
Расшифровка кода модели
3
|
Технические характеристики двигателей
3
|
Сокращения и условные обозначения
4
|
Общие инструкции по ремонту
4
|
Моменты затяжки болтов
5
|
Точки установки гаражного домкрата и лап подъемника
5
|
Основные параметры автомобиля
6
|
Меры безопасности при выполнении работ с различными системами
7
|
При установке мобильной системы радиосвязи
7
|
При работе с системой SRS (подушками безопасности)
7
|
При работе с электрооборудованием
7
|
При наличии системы курсовой устойчивости (VSC)
8
|
При наличии противобуксовочной системы (TRC)
8
|
При работе с топливной системой
8
|
При работе с системой воздухоснабжения
9
|
При работе с маслами
9
|
Руководство по эксплуатации
10
|
Блокировка дверей
10
|
Крышка багажника
15
|
Капот
15
|

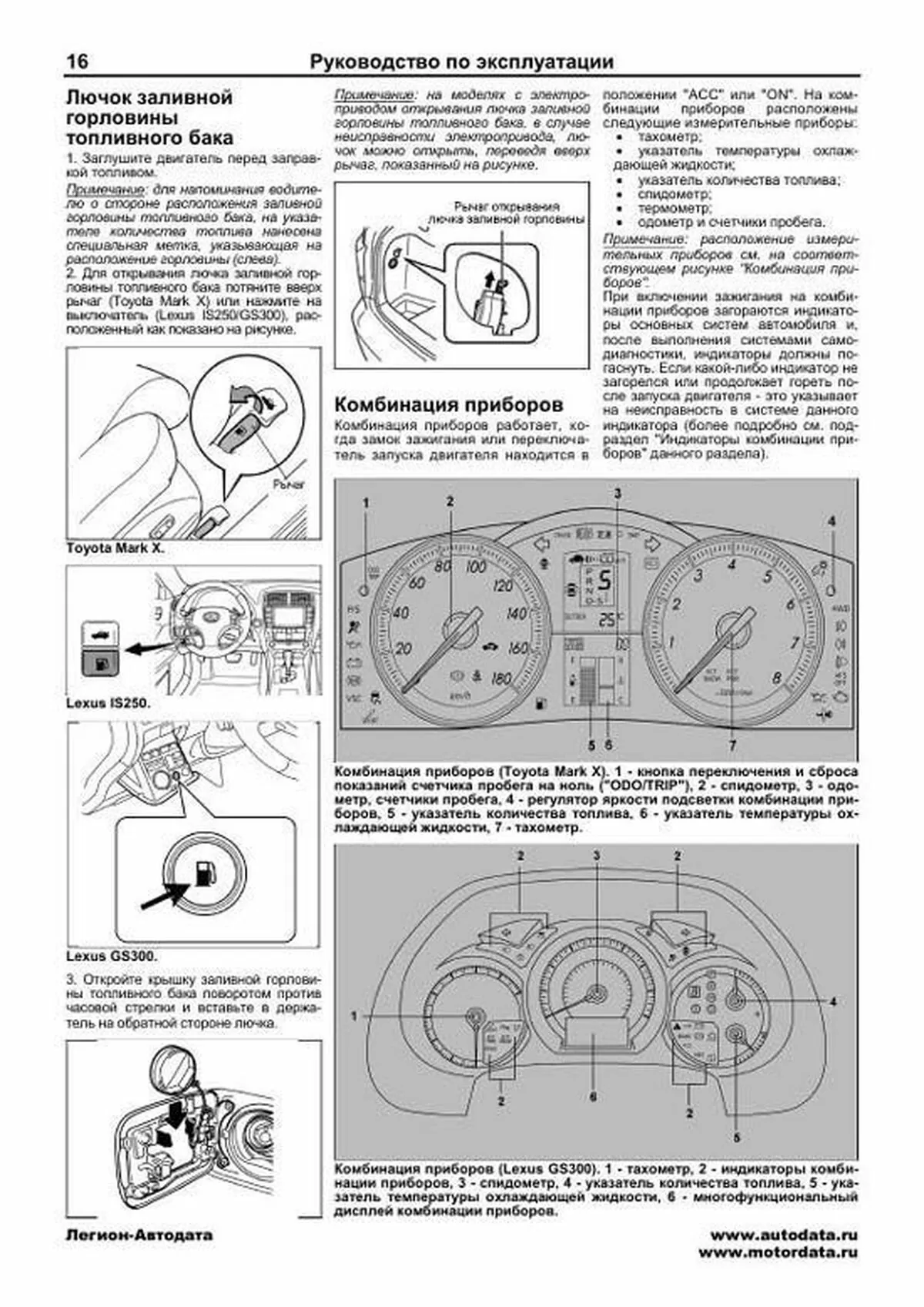

Лючок заливной горловины топливного бака
16
|
Комбинация приборов
16
|
Маршрутный компьютер (модификации)
19
|
Многофункциональный дисплей (Lexus IS250/ GS300)
20
|
Часы
20
|
Стеклоподъемники
21
|
Солнцезащитная шторка заднего стекла с электроприводом (модификации)
21
|
Световая сигнализация на автомобиле
21
|
Система коррекции направления света фар
22
|
Адаптивная система освещения (AFS) (модификации)
23
|
Фальшфейер
23
|
Управление стеклоочистителями и омывателями
23
|
Обогреватель заднего стекла
24
|
Антиобледенитель щеток очистителя лобового стекла
25
|
Система индивидуальных настроек (Lexus IS250/GS300)
25
|
Рулевое колесо
25
|
Регулировка положения рулевого колеса
25
|
Блокировка и освобождение рулевого колеса
26
|
Управление зеркалами
26
|
Сиденья
26
|
Обогреватель передних сидений (модификации)
28
|
Ремни безопасности
28
|
Система пассивной безопасности (SRS)
30
|
Люк
31
|
Адаптивная система поддержания скорости (модификации)
32
|
Управление отопителем и кондиционером
34
|
Общие сведения
34
|
Панель управления отопителем и кондиционером (Toyota Mark X)
34
|
Очиститель и ионизатор воздуха (модификации)
35
|
Панель управления отопителем и кондиционером (Lexus IS250/GS300)
35
|
Магнитола - основные моменты эксплуатации
36
|
Разъем для подключения дополнительного оборудования
38
|
Управление автомобилем с АКПП
38
|
Стояночный тормоз
40
|
Антиблокировочная система тормозов (ABS)
40
|
Система экстренного торможения (ВА)
40
|
Электронная система распределения тормозных усилий (EBD)
40
|
Противобуксовочная система (TRC) (модификации)
40
|
Система курсовой устойчивости автомобиля (VSC) (модификации)
41
|
Система помощи при трогании на подъеме (HAC)
41
|
Система изменения жесткости амортизаторов (AVS) (модификации)
41
|
Особенности трансмиссии моделей 4WD
41
|
Советы по вождению в различных условиях
42
|
Буксировка автомобиля
42
|
Система "Entry&Start" дистанционного управления центральным замком и запуска двигателя (модификации)
43
|
Запуск двигателя
43
|
Замок зажигания (модели без системы "Entry&Start")
43
|
Переключатель запуска двигателя (модели с системой "Entry&Start")
44
|
Запуск двигателя
44
|
Если двигатель не запускается
45
|
Запуск двигателя (если свечи зажигания "залиты")
45
|
Запуск двигателя (если разрядился элемент питания брелка системы "Entry&Start")
45
|
Запуск автомобиля с помощью добавочной батареи
45
|
Неисправности двигателя во время движения
46
|
Остановка двигателя во время движения
46
|
Перегрев двигателя
46
|
Запасное колесо, домкрат и инструменты
47
|
Поддомкрачивание автомобиля
47
|
Замена колеса
47
|
Замена на "докатку"
48
|
Рекомендации по выбору шин
48
|
Проверка давления и состояния шин
49
|
Замена шин
49
|
Особенности эксплуатации алюминиевых дисков
50
|
Замена дисков колес
50
|
Индикаторы износа накладок тормозных колодок
50
|
Каталитический нейтрализатор и система выпуска
50
|
Предохранители (Toyota Mark X)
50
|
Замена ламп
53
|
Техническое обслуживание
57
|
Интервалы обслуживания
57
|
Моторное масло и фильтр
58
|
Охлаждающая жидкость
61
|
Проверка и замена воздушного фильтра
62
|
Замена топливного фильтра
62
|
Аккумуляторная батарея
62
|
Общие рекомендации
62
|
Комплексная проверка аккумуляторной батареи
63
|
Зарядка аккумуляторной батареи
64
|
Проверка свечей зажигания
64
|
Проверка частоты вращения холостого хода
65
|
Проверка угла опережения зажигания
65
|
Проверка давления конца такта сжатия (проверка компрессии)
65
|
Ремень привода навесных агрегатов
66
|
Рабочая жидкость АКПП
66
|
Рабочая жидкость раздаточной коробки (модели 4WD)
68
|
Передний (модели 4WD) и задний редукторы
68
|
Тормозная жидкость
69
|
Тормозные колодки
69
|
Проверка эффективности стояночного тормоза
72
|
Проверка пылезащитных чехлов
72
|
Замена салонного фильтра
72
|
Данные системы кондиционирования
73
|
Проверка уровня жидкости в бачке омывателей стекол
73
|
Дополнительные проверки
73
|
Каталожные номера оригинальных запасных частей
74
|
Двигатели 3GR-FSE (3,0 л) и 4GR-FSE (2,5 л) - механическая часть
76
|
Общая информация
76
|
Тепловые зазоры в приводе клапанов
76
|
Силовой агрегат
76
|
Цепь привода ГРМ
86
|
Головка блока цилиндров
93
|
Двигатель - общие процедуры ремонта
99
|
Система охлаждения
104
|
Проверка и замена охлаждающей жидкости
104
|
Насос охлаждающей жидкости
104
|
Термостат
106
|
Радиатор
106
|
Электровентилятор
108
|
Основные технические данные системы охлаждения
108
|
Система смазки
109
|
Общая информация
109
|
Проверка давления масла
109
|
Масляный насос и масляный поддон
109
|
Основные технические данные системы смазки
112
|
Система непосредственного впрыска топлива
113
|
Описание
113
|
Общие правила при работе с электронной системой управления
113
|
Система диагностирования
115
|
Описание (M-OBD)
115
|
Считывание кодов (с помощью сканера)
115
|
Вывод диагностических кодов (без сканера)
115
|
Стирание кодов
115
|
Топливная система
123
|
Меры предосторожности при работе с топливной системой
123
|
Проверки на автомобиле
124
|
Форсунки
124
|
ТНВД
129
|
Топливный насос и топливный фильтр
130
|
Резистор топливного насоса
134
|
Система электронного управления
134
|
Система изменения геометрии впускного коллектора
136
|
Система снижения токсичности
137
|
Система зажигания
137
|
Система запуска
138
|
Общая информация
138
|
Проверки на автомобиле
138
|
Стартер
138
|
Основные технические данные системы запуска
141
|
Система зарядки
142
|
Меры предосторожности
142
|
Проверки на автомобиле
142
|
Генератор
142
|
Основные технические данные системы зарядки
146
|
Автоматическая коробка передач
147
|
Общее описание
147
|
Предварительные проверки
147
|
Диагностика АКПП
148
|
Общая информация
148
|
Проверка индикатора
149
|
Считывание кодов неисправностей (Toyota Mark X)
149
|
Сброс кодов неисправностей
150
|
Проверка переключения передач
150
|
Проверка элементов электрической части системы управления
150
|
Проверка механических систем АКПП
152
|
Датчик частоты вращения входного вала КПП (NT) и датчик скорости (SP2)
154
|
Выключатель запрещения запуска двигателя
154
|
Замена сальника карданного вала (А960Е)
156
|
Селектор
156
|
Переключатели передач на рулевом колесе (Lexus IS250)
157
|
Коробка передач
158
|
Снятие и установка (A960E)
158
|
Снятие и установка (A750H)
160
|
Проверка и установка гидротрансформатора
162
|
Основные технические данные АКПП
163
|
Раздаточная коробка (Toyota Mark X 4WD)
164
|
Общее описание
164
|
Диагностика системы управления полным приводом
164
|
Замена сальников раздаточной коробки
165
|
Сальник переднего карданного вала
165
|
Сальник заднего карданного вала
166
|
Карданный вал
167
|
Передний карданный вал (модели 4WD)
167
|
Задний и промежуточный карданные валы
167
|
Передний редуктор (Toyota Mark X 4WD)
170
|
Замена сальников
170
|
Сальники приводных валов
170
|
Сальник карданного вала
170
|
Снятие и установка
172
|
Основные технические данные переднего редуктора
172
|
Задний редуктор
173
|
Замена сальников
173
|
Сальники приводных валов
173
|
Сальник карданного вала
173
|
Снятие и установка
174
|
Основные технические данные заднего редуктора
176
|
Приводные валы
177
|
Передние приводные валы (модели 4WD)
177
|
Задние приводные валы
179
|
Основные технические данные приводных валов
180
|
Подвеска
181
|
Предварительные проверки
181
|
Проверка колес
181
|
Проверка высоты положения кузова
181
|
Проверка и регулировка углов установки передних колес
181
|
Проверка и регулировка углов установки задних колес
183
|
Передняя подвеска
184
|

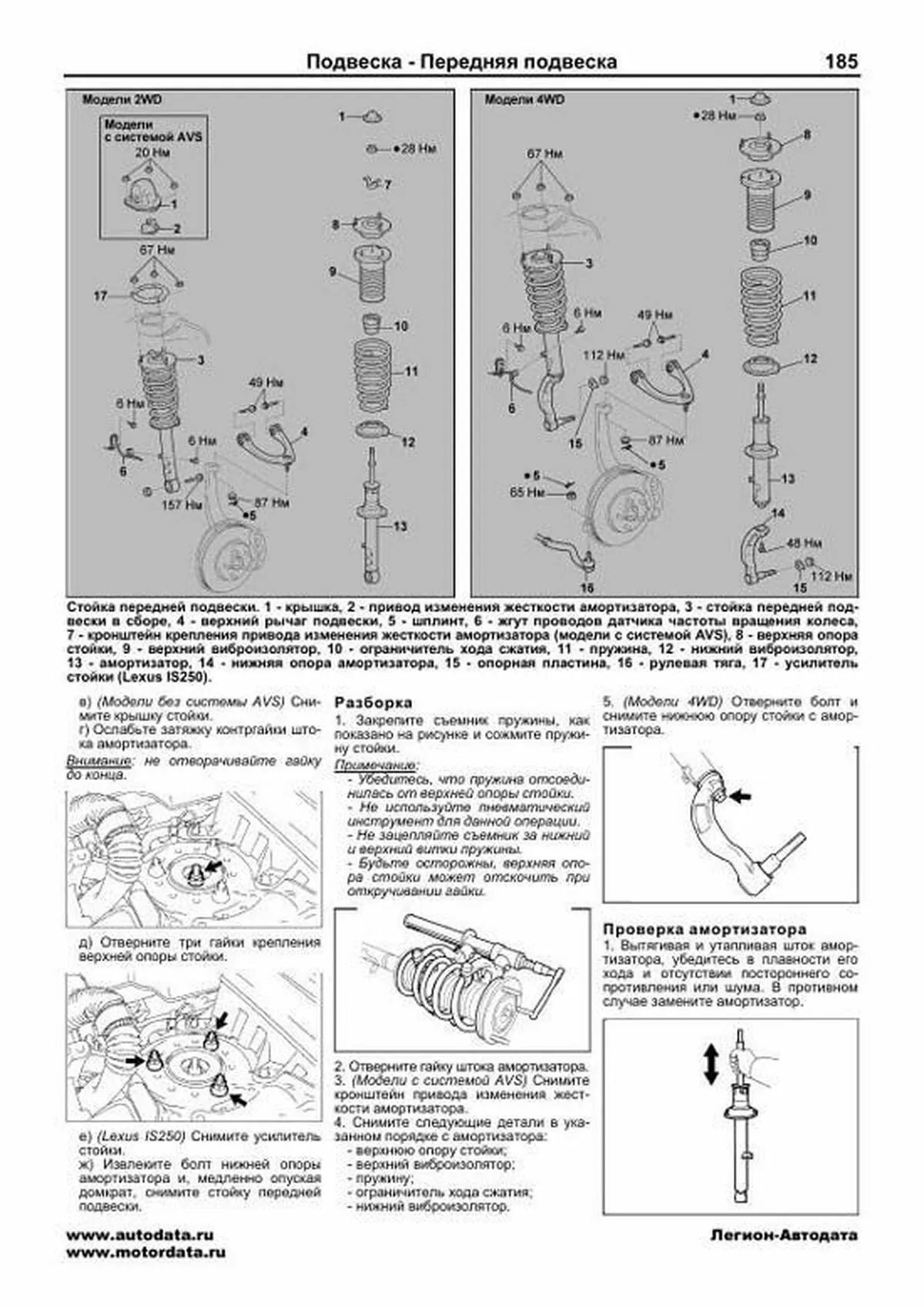

Стойка передней подвески
184
|
Поворотный кулак
187
|
Верхний рычаг подвески
188
|
Нижний рычаг подвески
188
|
Стабилизатор поперечной устойчивости
190
|
Ступица передней оси
191
|
Задняя подвеска
193
|
Стойка задней подвески
193
|
Рычаги задней подвески
196
|
Стабилизатор поперечной устойчивости
198
|
Ступица задней оси
199
|
Основные технические данные подвески
200
|
Система изменения жесткости амортизаторов (AVS)
201
|
Общее описание
201
|
Проверка системы AVS
201
|
Диагностика
202
|
Общее описание
202
|
Считывание кодов неисправностей
202
|
Сброс кодов неисправности
203
|
Тестовый режим работы
203
|
Проверка компонентов системы AVS
203
|
Замена датчиков ускорения
203
|
Передний правый датчик (блок управления системой AVS)
203
|
Передний левый датчик
204
|
Задний датчик
204
|
Рулевое управление
206
|
Проверка на автомобиле
206
|
Рулевая колонка
206
|
Снятие и установка
206
|
Замена замка зажигания
209
|
Замена привода блокировки рулевого управления (модели с системой Smart Key)
210
|
Замена рычага регулировки угла наклона рулевой колонки
210
|
Разборка и сборка рулевой колонки
211
|
Рулевой механизм
212
|
Замена рулевых тяг
214
|
Система блокировки рулевого управления (модели с системой Smart Key)
216
|
Диагностика системы
216
|
Считывание/ стирание кодов неисправностей
216
|
Электроусилитель рулевого управления (EPS)
216
|
Диагностика системы
216
|
Калибровка датчиков
217
|
Проверка электрических компонентов усилителя рулевого управления
219
|
Основные технические данные рулевого управления
219
|
Тормозная система
220
|
Прокачка тормозной системы
220
|
Проверка и регулировка педали тормоза
221
|
Проверка и регулировка стояночного тормоза
221
|
Педаль тормоза
222
|
Педаль стояночного тормоза
223
|
Главный тормозной цилиндр
224
|
Вакуумный усилитель тормозов
225
|

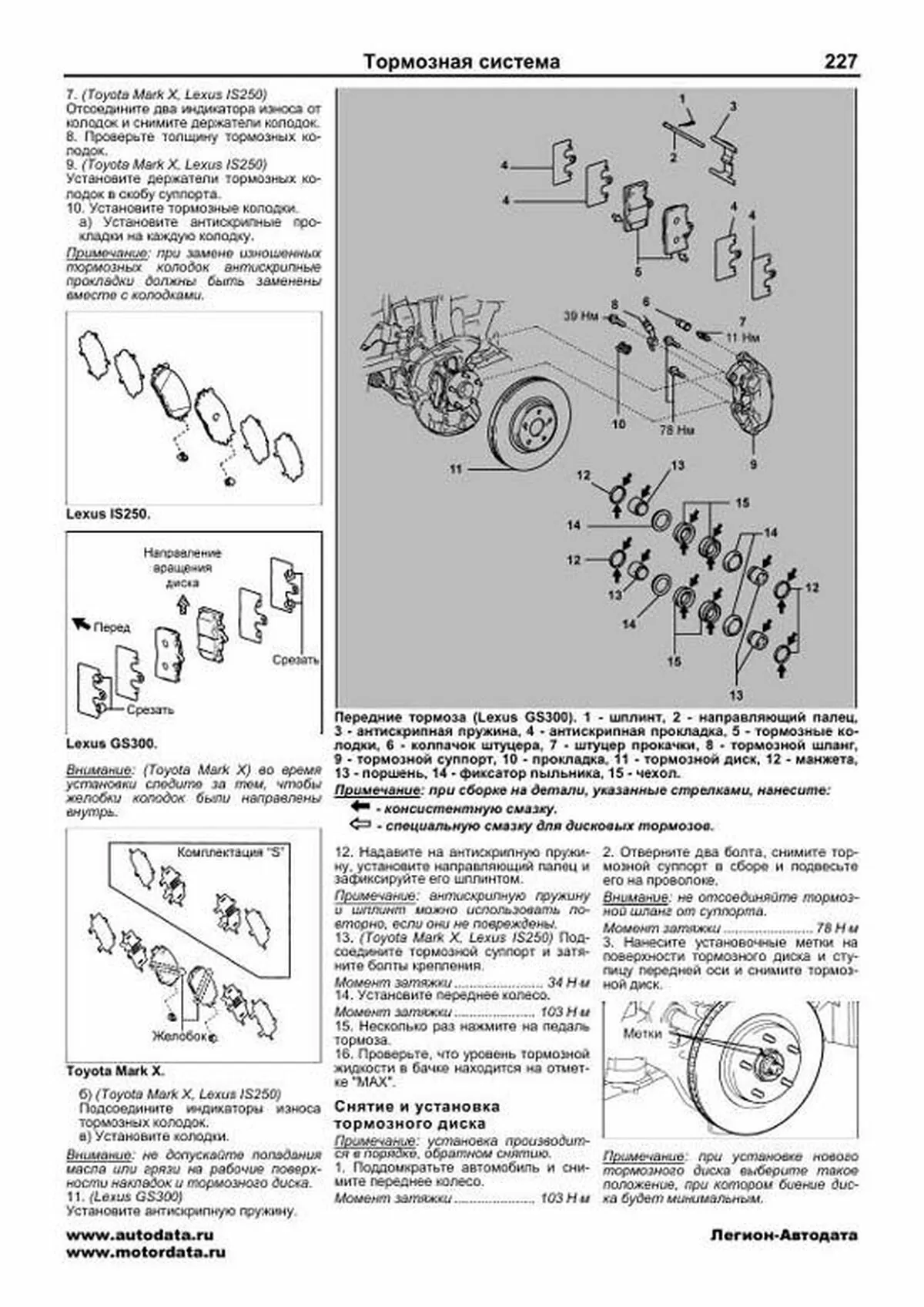

Передние тормоза
226
|
Задние тормоза
230
|
Стояночный тормоз
233
|
Компоненты систем улучшения управляемости автомобиля
235
|
Основные технические данные тормозной системы
238
|
Антиблокировочная система тормозов (ABS) (Toyota Mark X)
240
|
Описание
240
|
Диагностика системы
240
|
Предварительные проверки
240
|
Считывание кодов неисправности
240
|
Сброс кодов неисправности
241
|
Диагностика датчиков частоты вращения
242
|
Проверка элементов системы ABS
243
|
Системы улучшения управляемости автомобиля (ABS, EBD, BA, TRC, VSC и HAC)
244
|
Описание
244
|
Диагностика систем
245
|
Предварительные проверки
245
|
Считывание кодов неисправности
245
|
Сброс кодов неисправности
245
|
Диагностика датчиков систем улучшения управляемости автомобиля
246
|
Калибровка датчиков
248
|
Проверка элементов систем улучшения управляемости автомобиля
249
|
Кузов
250
|
Снятие и установка креплений
250
|
Передний бампер
250
|
Задний бампер
251
|
Наружные молдинги
253
|
Регулировка капота
253
|
Крышка багажника
254
|
Передняя дверь
255
|
Задняя дверь
258
|
Боковые зеркала заднего вида
261
|
Общие процедуры снятия и установки автомобильных стекол
262
|
Внутреннее зеркало заднего вида
263
|
Стеклоочистители
263
|
Снятие очистителя лобового стекла
263
|
Установка очистителя лобового стекла
264
|
Снятие и установка очистителя заднего стекла (модификации)
265
|
Отделка салона
265
|
Центральная консоль
267
|
Панель приборов
269
|
Кондиционер, отопление и вентиляция
271
|
Меры безопасности при работе с хладагентом
271
|
Общие рекомендации
272
|
Проверка количества хладагента
272
|
Поиск неисправностей
273
|
Линии охлаждения
273
|
Проверка на автомобиле
273
|
Замена трубопроводов
273
|
Панель управления кондиционером и отопителем
274
|
Компрессор кондиционера и электромагнитная муфта
274
|
Конденсатор
276
|
Ионизатор воздуха
277
|
Проверка электрических элементов
277
|
Датчик температуры воздуха в салоне и датчик температуры наружного воздуха
277
|
Датчик температуры воздуха за испарителем
278
|
Выключатель по давлению хладагента
278
|
Датчик солнечного света
278
|
Диагностика
278
|
Работа системы при обнаружении неисправностей
278
|
Включение режима диагностики
278
|
Очистка памяти
279
|
Система безопасности (SRS)
280
|
Меры предосторожности при эксплуатации и проведении ремонтных работ
280
|
Описание
280
|
Разъемы системы SRS
282
|
Фронтальная подушка безопасности водителя и спиральный провод
283
|
Фронтальная подушка безопасности пассажира
285
|
Подушка безопасности для коленей водителя
285
|
Боковые подушки безопасности
286
|
Шторки безопасности
286
|
Блок управления системы SRS
287
|
Передние датчики SRS
287
|
Боковые датчики SRS
288
|
Задние датчики SRS
288
|
Датчик положения сиденья водителя
289
|
Диагностика системы
290
|
Проверка индикатора SRS
290
|
Считывание кодов неисправностей с помощью тестера
290
|
Электрооборудование кузова
293
|
Общая информация
293
|
Реле и предохранители
294
|
Блок реле №3 в моторном отсеке
294
|
Блок реле №2 в моторном отсеке
295
|
Блок реле №1 в моторном отсеке
296
|
Центральный монтажный блок
296
|
Монтажный блок со стороны водителя
297
|
Монтажный блок со стороны пассажира
298
|
Центральный замок
305
|
Система дистанционного управления центральным замком
307
|
Система SMART
310
|
Противоугонная система (Lexus GS300/ IS250)
314
|
Комбинация приборов
315
|
Фары и освещение
319
|
Стеклоочистители и омыватели
334
|
Антиобледенитель щеток
336
|
Обогреватель заднего стекла
336
|
Электропривод стеклоподъемников
337
|
Электропривод зеркал
340
|
Электропривод люка
343
|
Электропривод сидений
344
|
Обогреватели сидений
346
|
Электропривод задней шторки
346
|
Звуковой сигнал
347
|
Антенна
347
|
Аудиосистема
348
|
Система Multivision
351
|
Система парковки (Lexus GS300/ IS250)
355
|
Система заднего обзора
357
|
Интеллектуальная система парковки
360
|
Иммобилайзер
363
|
Система поддержания скорости и адаптивная система поддержания скорости
364
|
Схемы электрооборудования
369
|
Обозначения, применяемые на схемах электрооборудования
369
|
Коды цветов проводов
369
|
Расположение точек заземления
369
|
Схема 1
370
|
- Распределение электропитания (модели без системы "Smart key")
|
Схема 2
373
|
- Распределение электропитания (модели с системой "Smart key")
|
Схема 3
376
|
- Система запуска (модели без системы "Smart key")
|
Схема 4
377
|
- Система запуска (модели с системой "Smart key")
|
Схема 5
378
|
- Система зарядки
|
Схема 6
380
|
- Система зажигания
|
Схема 7
381
|
- Комбинация приборов
|
- Фонари заднего хода
|
Схема 8
383
|
- Система автоматического управления освещением
|
Схема 9
384
|
- Фары (модели с галогеновыми фарами)
|
- Корректор фар
|
Схема 10
386
|
- Фары (модели с ксеноновыми фарами без системы AFS)
|
Схема 11
389
|
- Фары (модели с ксеноновыми фарами и системой AFS)
|
- Электропривод вентиляторов
|
Схема 12
393
|
- Габариты
|
Схема 13
395
|
- Указатели поворота и аварийная сигнализация
|
Схема 14
397
|
- Противотуманные фары
|
Схема 15
399
|
- Задние противотуманные фонари
|
Схема 16
401
|
- Стоп-сигналы (модели до 102006 г)
|
Схема 17
402
|
- Стоп-сигналы (модели с 092008 г)
|
Схема 18
403
|
- Лампы освещения салона
|
Схема 19
406
|
- Подсветка
|
Схема 20
409
|
- Очистители и омыватели
|
Схема 21
411
|
- Электропривод стеклоподъемников
|
Схема 22
416
|
- Электродвигатель привода люка
|
- Система ослабления натяжения
|
Схема 23
418
|
- Электропривод зеркал
|
- Система затемнения внутреннего зеркала
|
Схема 24
419
|
- Электропривод сиденья водителя
|
Схема 25
420
|
- Электропривод сиденья пассажира
|
Схема 26
421
|
- Система предупреждения
|
о непристегнутом ремне безопасности
|
Схема 27
422
|
- Обогреватели передних сидений
|
Схема 28
423
|
- Обогреватель заднего стекла
|
Схема 29
424
|
- Обогреватель зеркал
|
Схема 30
425
|
- Центральный замок (модели без функции "Smart Key")
|
- Звуковой сигнал
|
Схема 31
428
|
- Система предупреждения об оставленном в замке зажигания ключе
|
Антиобледенитель щеток
|
Схема 32
430
|
- Блокировка переключения селектора
|
Схема 33
431
|
- Система иммобилайзера (модели до 102010 г без системы "Smart Key")
|
Схема 34
433
|
- Очиститель воздуха
|
Схема 35
434
|
- Шторка заднего стекла с электроприводом
|
- Часы
|
Соединительные разъемы
435
|
Расположение разъемов и точек заземления
437
|
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ
СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ |
Пример текста из раздела " Руководство по эксплуатации ": |
Лючок заливной горловины топливного бака 1 Заглушите двигатель перед заправкой топливом Примечание: для напоминания водителю о стороне расположения заливной горловины топливного бака, на указателе количества топлива нанесена специальная метка, указывающая на расположение горловины (слева) 2 Для открывания лючка заливной горловины топливного бака потяните вверх рычаг (Toyota Mark X) или нажмите на выключатель (Lexus IS250/GS300), расположенный как показано на рисунке Toyota Mark X Lexus IS250 Lexus GS300 3 Откройте крышку заливной горловины топливного бака поворотом против часовой стрелки и вставьте в держатель на обратной стороне лючка Примечание: на моделях с электроприводом открывания лючка заливной горловины топливного бака, в случае неисправности электропривода, лючок можно открыть, переведя вверх рычаг, показанный на рисунке Комбинация приборов Комбинация приборов работает, когда замок зажигания или переключатель запуска двигателя находится в положении "АСС" или "ON" На комбинации приборов расположены следующие измерительные приборы: ?? тахометр; ?? указатель температуры охлаждающей жидкости; ?? указатель количества топлива; ?? спидометр; ?? термометр; ?? одометр и счетчики пробега Примечание: расположение измерительных приборов см на соответствующем рисунке "Комбинация приборов" При включении зажигания на комбинации приборов загораются индикаторы основных систем автомобиля и, после выполнения системами самодиагностики, индикаторы должны погаснуть Если какой-либо индикатор не загорелся или продолжает гореть после запуска двигателя это указывает на неисправность в системе данного индикатора (более подробно см подраздел "Индикаторы комбинации приборов" данного раздела)
Пример текста из раздела " Подвеска Передняя подвеска ": |
в) (Модели без системы AVS) Снимите крышку стойки г) Ослабьте затяжку контргайки штока амортизатора Внимание: не отворачивайте гайку до конца д) Отверните три гайки крепления верхней опоры стойки е) (Lexus IS250) Снимите усилитель стойки ж) Извлеките болт нижней опоры амортизатора и, медленно опуская домкрат, снимите стойку передней подвески Разборка 1 Закрепите съемник пружины, как показано на рисунке и сожмите пружину стойки Примечание: Убедитесь, что пружина отсоединилась от верхней опоры стойки Не используйте пневматический инструмент для данной операции Не зацепляйте съемник за нижний и верхний витки пружины Будьте осторожны, верхняя опора стойки может отскочить при откручивании гайки 2 Отверните гайку штока амортизатора 3 (Модели с системой AVS) Снимите кронштейн привода изменения жесткости амортизатора 4 Снимите следующие детали в указанном порядке с амортизатора: верхнюю опору стойки; верхний виброизолятор; пружину; ограничитель хода сжатия; нижний виброизолятор 5 (Модели 4WD) Отверните болт и снимите нижнюю опору стойки с амортизатора Проверка амортизатора 1 Вытягивая и утапливая шток амортизатора, убедитесь в плавности его хода и отсутствии постороннего сопротивления или шума В противном случае замените амортизатор Стойка передней подвески 1 крышка, 2 привод изменения жесткости амортизатора, 3 стойка передней подвески в сборе, 4 верхний рычаг подвески, 5 шплинт, 6 жгут проводов датчика частоты вращения колеса, 7 кронштейн крепления привода изменения жесткости амортизатора (модели с системой AVS), 8 верхняя опора стойки, 9 верхний виброизолятор, 10 ограничитель хода сжатия, 11 пружина, 12 нижний виброизолятор, 13 амортизатор, 14 нижняя опора амортизатора, 15 опорная пластина, 16 рулевая тяга, 17 усилитель стойки (Lexus IS250)
Пример текста из раздела " Тормозная система ": |
7 (Toyota Mark X, Lexus IS250) Отсоедините два индикатора износа от колодок и снимите держатели колодок 8 Проверьте толщину тормозных колодок 9 (Toyota Mark X, Lexus IS250) Установите держатели тормозных колодок в скобу суппорта 10 Установите тормозные колодки а) Установите антискрипные прокладки на каждую колодку Примечание: при замене изношенных тормозных колодок антискрипные прокладки должны быть заменены вместе с колодками Lexus IS250 Lexus GS300 Внимание: (Toyota Mark X) во время установки следите за тем, чтобы желобки колодок были направлены внутрь Toyota Mark X б) (Toyota Mark X, Lexus IS250) Подсоедините индикаторы износа тормозных колодок в) Установите колодки Внимание: не допускайте попадания масла или грязи на рабочие поверхности накладок и тормозного диска 11 (Lexus GS300) Установите антискрипную пружину 12 Надавите на антискрипную пружину, установите направляющий палец и зафиксируйте его шплинтом Примечание: антискрипную пружину и шплинт можно использовать повторно, если они не повреждены 13 (Toyota Mark X, Lexus IS250) Подсоедините тормозной суппорт и затяните болты крепления Момент затяжки 34 Н ?м 14 Установите переднее колесо Момент затяжки 103 Н ?м 15 Несколько раз нажмите на педаль тормоза 16 Проверьте, что уровень тормозной жидкости в бачке находится на отметке "MAX" Снятие и установка тормозного диска Примечание: установка производится в порядке, обратном снятию 1 Поддомкратьте автомобиль и снимите переднее колесо Момент затяжки 103 Н ?м 2 Отверните два болта, снимите тормозной суппорт в сборе и подвесьте его на проволоке Внимание: не отсоединяйте тормозной шланг от суппорта Момент затяжки 78 Н ?м 3 Нанесите установочные метки на поверхности тормозного диска и ступицу передней оси и снимите тормозной диск Примечание: при установке нового тормозного диска выберите такое положение, при котором биение диска будет минимальным Передние тормоза (Lexus GS300) 1 шплинт, 2 направляющий палец, 3 антискрипная пружина, 4 антискрипная прокладка, 5 тормозные колодки, 6 колпачок штуцера, 7 штуцер прокачки, 8 тормозной шланг, 9 тормозной суппорт, 10 прокладка, 11 тормозной диск, 12 манжета, 13 поршень, 14 фиксатор пыльника, 15 чехол Примечание: при сборке на детали, указанные стрелками, нанесите: консистентную смазку специальную смазку для дисковых тормозов
Пример текста из раздела " Кузов ": |

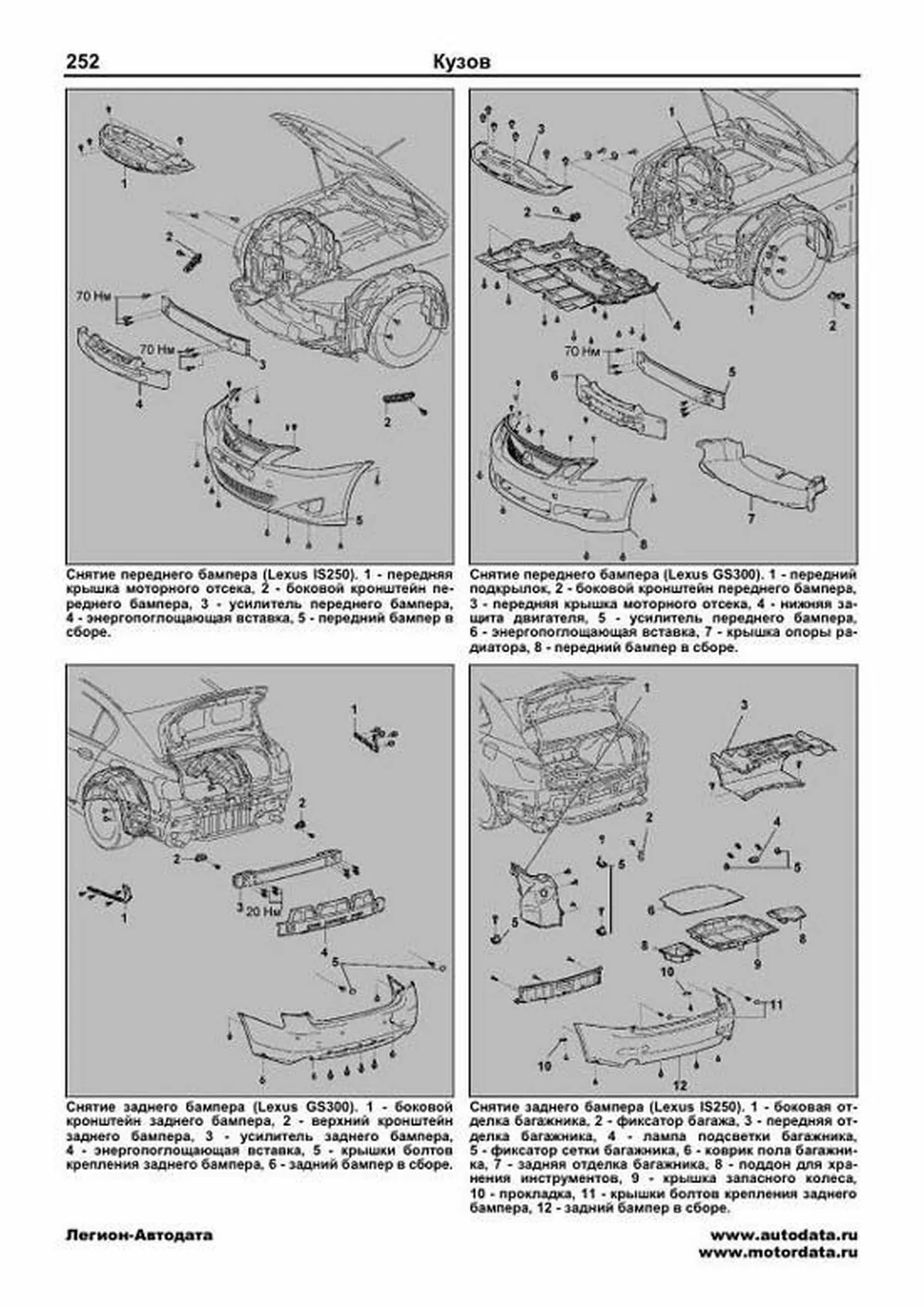

Снятие переднего бампера (Lexus IS250) 1 передняя крышка моторного отсека, 2 боковой кронштейн переднего бампера, 3 усилитель переднего бампера, 4 энергопоглощающая вставка, 5 передний бампер в сборе Снятие переднего бампера (Lexus GS300) 1 передний подкрылок, 2 боковой кронштейн переднего бампера, 3 передняя крышка моторного отсека, 4 нижняя защита двигателя, 5 усилитель переднего бампера, 6 энергопоглощающая вставка, 7 крышка опоры радиатора, 8 передний бампер в сборе Снятие заднего бампера (Lexus GS300) 1 боковой кронштейн заднего бампера, 2 верхний кронштейн заднего бампера, 3 усилитель заднего бампера, 4 энергопоглощающая вставка, 5 крышки болтов крепления заднего бампера, 6 задний бампер в сборе Снятие заднего бампера (Lexus IS250) 1 боковая отделка багажника, 2 фиксатор багажа, 3 передняя отделка багажника, 4 лампа подсветки багажника, 5 фиксатор сетки багажника, 6 коврик пола багажника, 7 задняя отделка багажника, 8 поддон для хранения инструментов, 9 крышка запасного колеса, 10 прокладка, 11 крышки болтов крепления заднего бампера, 12 задний бампер в сборе
Пример текста из раздела " Кузов ": |

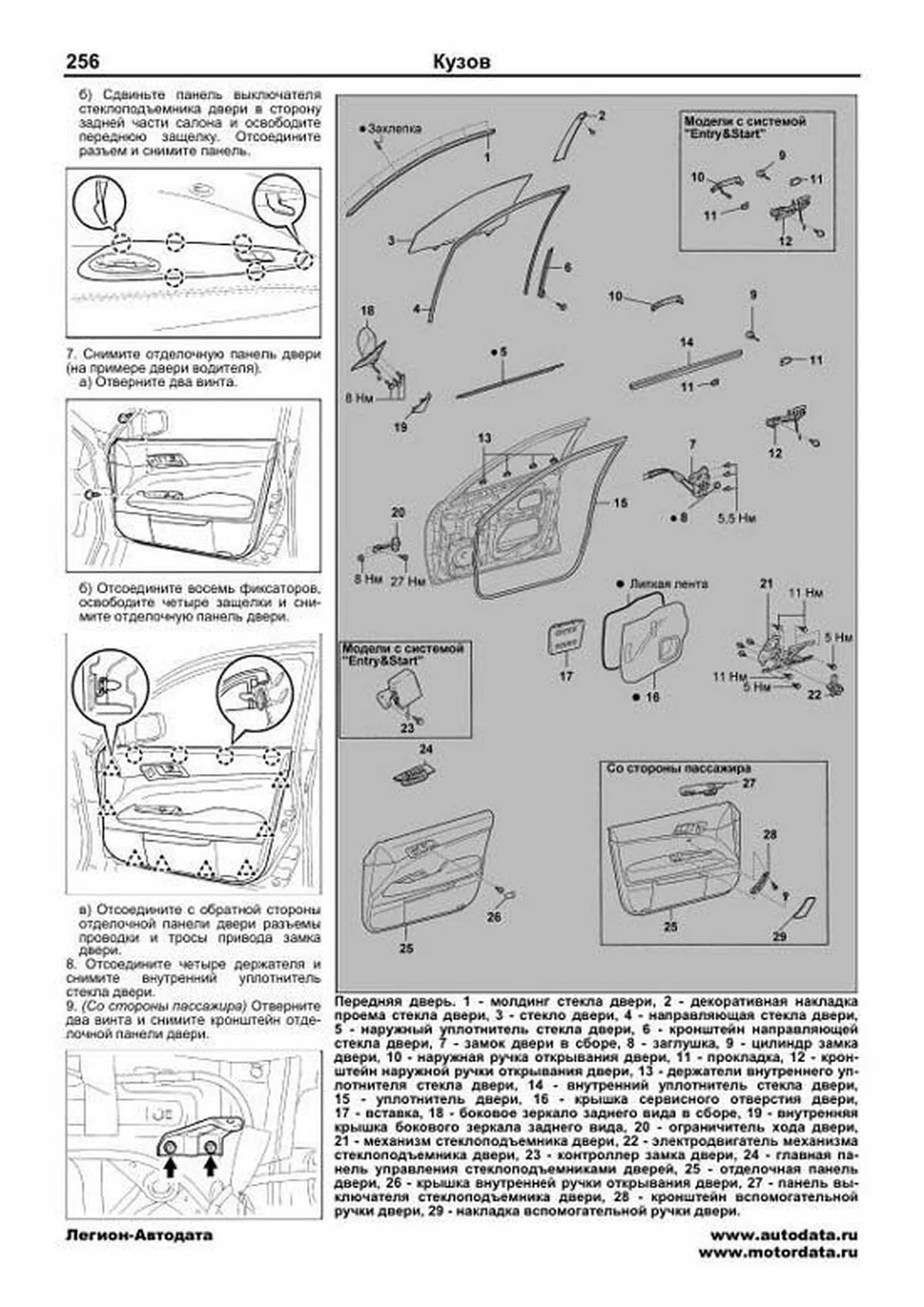

б) Сдвиньте панель выключателя стеклоподъемника двери в сторону задней части салона и освободите переднюю защелку Отсоедините разъем и снимите панель 7 Снимите отделочную панель двери (на примере двери водителя) а) Отверните два винта б) Отсоедините восемь фиксаторов, освободите четыре защелки и снимите отделочную панель двери в) Отсоедините с обратной стороны отделочной панели двери разъемы проводки и тросы привода замка двери 8 Отсоедините четыре держателя и снимите внутренний уплотнитель стекла двери 9 (Со стороны пассажира) Отверните два винта и снимите кронштейн отделочной панели двери Передняя дверь 1 молдинг стекла двери, 2 декоративная накладка проема стекла двери, 3 стекло двери, 4 направляющая стекла двери, 5 наружный уплотнитель стекла двери, 6 кронштейн направляющей стекла двери, 7 замок двери в сборе, 8 заглушка, 9 цилиндр замка двери, 10 наружная ручка открывания двери, 11 прокладка, 12 кронштейн наружной ручки открывания двери, 13 держатели внутреннего уплотнителя стекла двери, 14 внутренний уплотнитель стекла двери, 15 уплотнитель двери, 16 крышка сервисного отверстия двери, 17 вставка, 18 боковое зеркало заднего вида в сборе, 19 внутренняя крышка бокового зеркала заднего вида, 20 ограничитель хода двери, 21 механизм стеклоподъемника двери, 22 электродвигатель механизма стеклоподъемника двери, 23 контроллер замка двери, 24 главная панель управления стеклоподъемниками дверей, 25 отделочная панель двери, 26 крышка внутренней ручки открывания двери, 27 панель выключателя стеклоподъемника двери, 28 кронштейн вспомогательной ручки двери, 29 накладка вспомогательной ручки двери |
