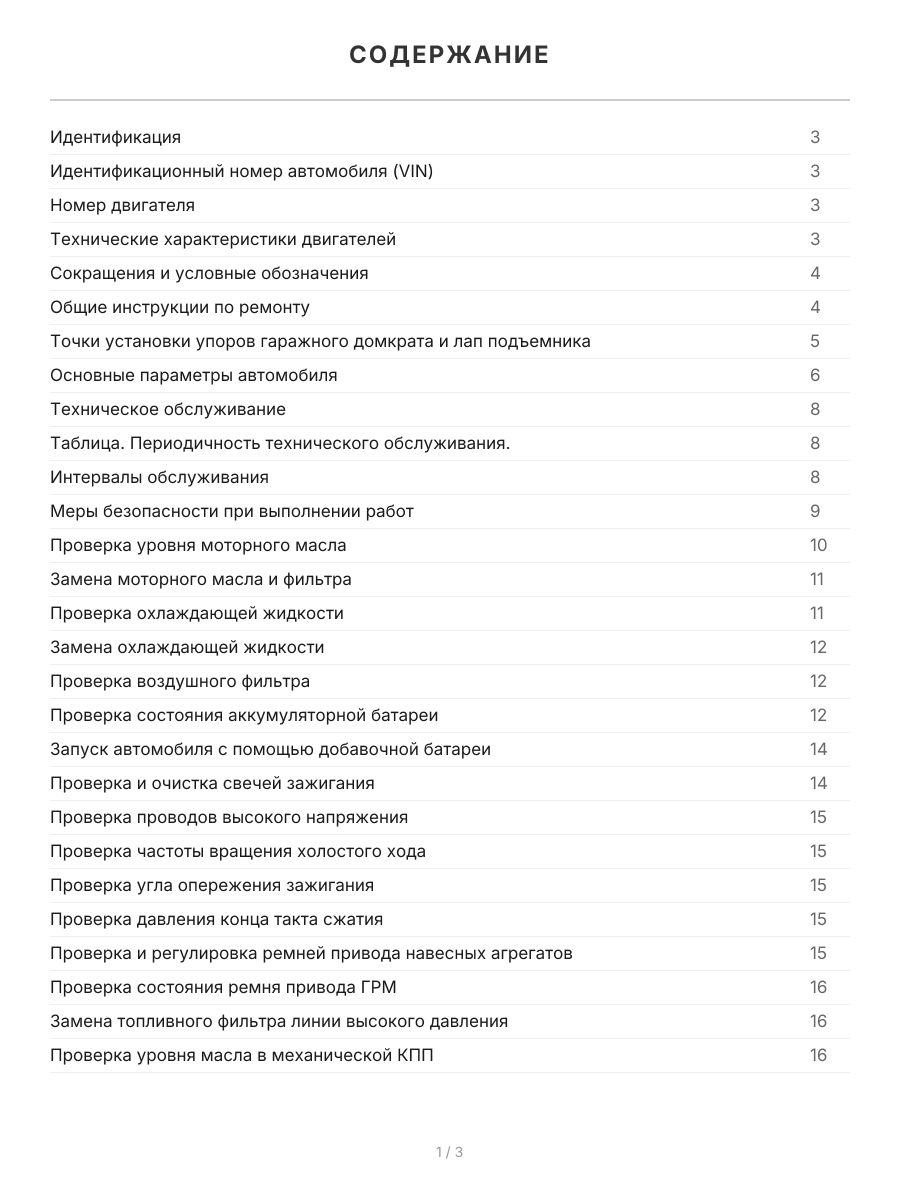

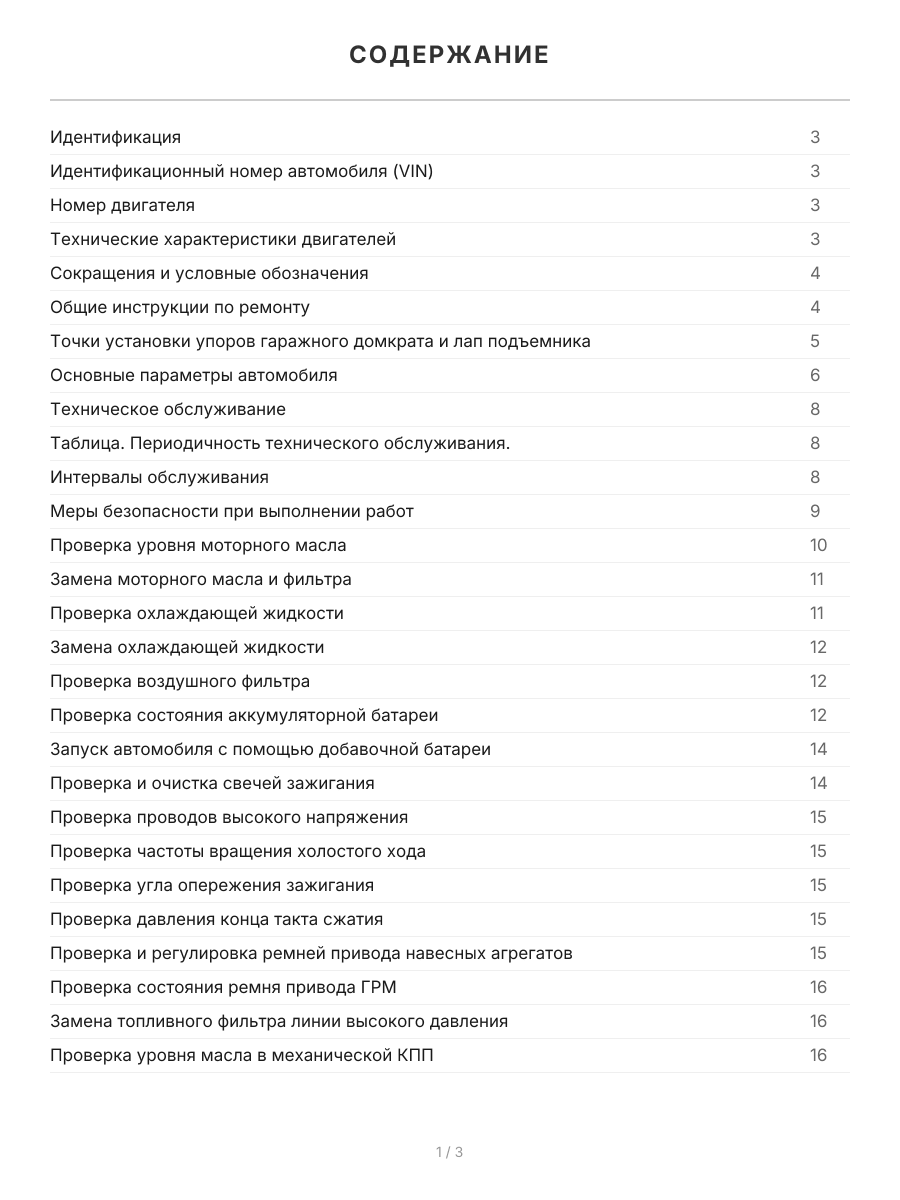

Идентификация 3 |
Идентификационный номер автомобиля (VIN) 3 |
Номер двигателя 3 |
Технические характеристики двигателей 3 |
Сокращения и условные обозначения 4 |
Общие инструкции по ремонту 4 |
Точки установки упоров гаражного домкрата и лап подъемника 5 |
Основные параметры автомобиля 6 |
Техническое обслуживание 8 |
Таблица Периодичность технического обслуживания 8 |
Интервалы обслуживания 8 |

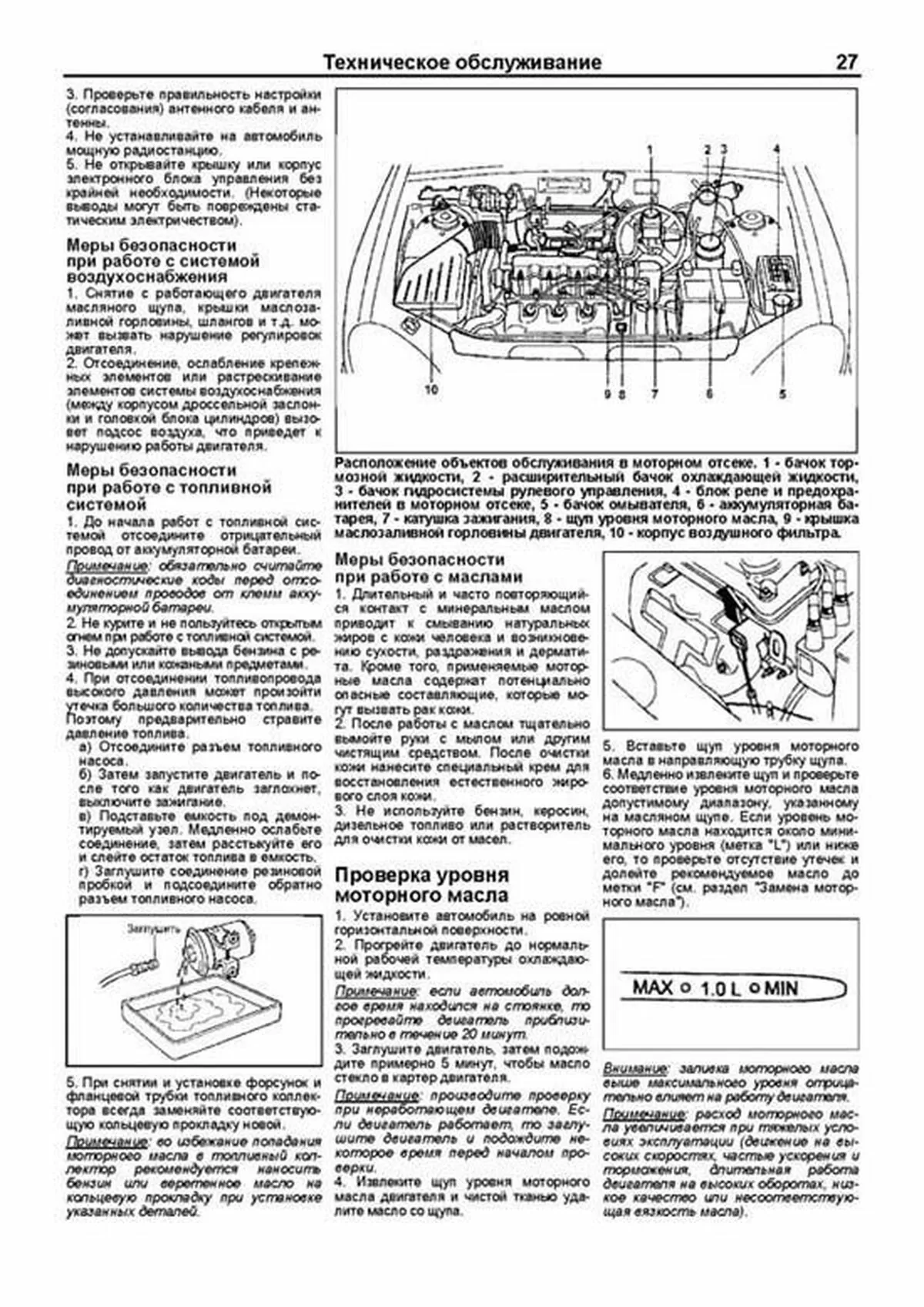

Меры безопасности при выполнении работ 9 |
Проверка уровня моторного масла 10 |
Замена моторного масла и фильтра 11 |
Проверка охлаждающей жидкости 11 |
Замена охлаждающей жидкости 12 |
Проверка воздушного фильтра 12 |
Проверка состояния аккумуляторной батареи 12 |
Запуск автомобиля с помощью добавочной батареи 14 |
Проверка и очистка свечей зажигания 14 |
Проверка проводов высокого напряжения 15 |
Проверка частоты вращения холостого хода 15 |
Проверка угла опережения зажигания 15 |
Проверка давления конца такта сжатия 15 |
Проверка и регулировка ремней привода навесных агрегатов 15 |
Проверка состояния ремня привода ГРМ 16 |
Замена топливного фильтра линии высокого давления 16 |

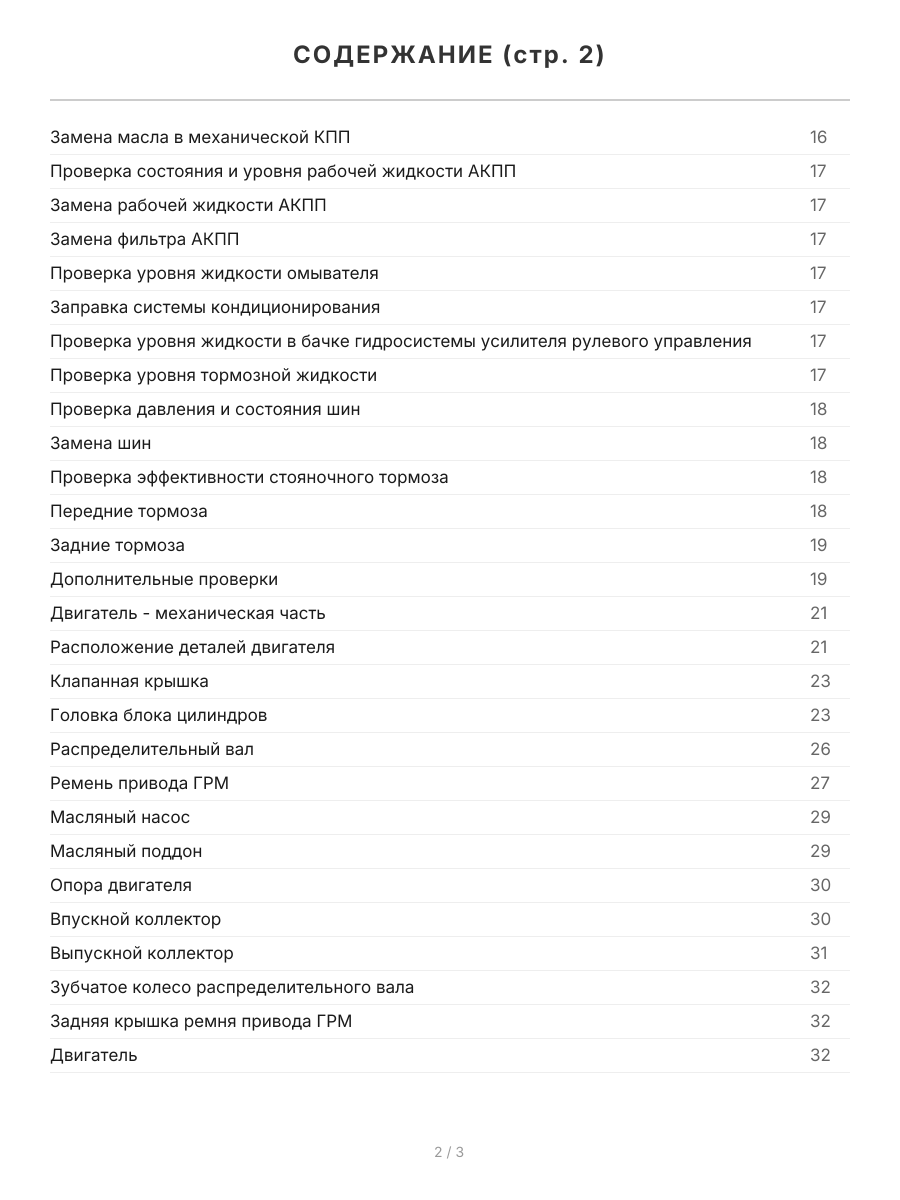

Проверка уровня масла в механической КПП 16 |
Замена масла в механической КПП 16 |
Проверка состояния и уровня рабочей жидкости АКПП 17 |
Замена рабочей жидкости АКПП 17 |
Замена фильтра АКПП 17 |
Проверка уровня жидкости омывателя 17 |
Заправка системы кондиционирования 17 |
Проверка уровня жидкости в бачке гидросистемы усилителя рулевого управления 17 |
Проверка уровня тормозной жидкости 17 |
Проверка давления и состояния шин 18 |
Замена шин 18 |
Проверка эффективности стояночного тормоза 18 |
Передние тормоза 18 |
Задние тормоза 19 |
Дополнительные проверки 19 |
Двигатель - механическая часть 21 |

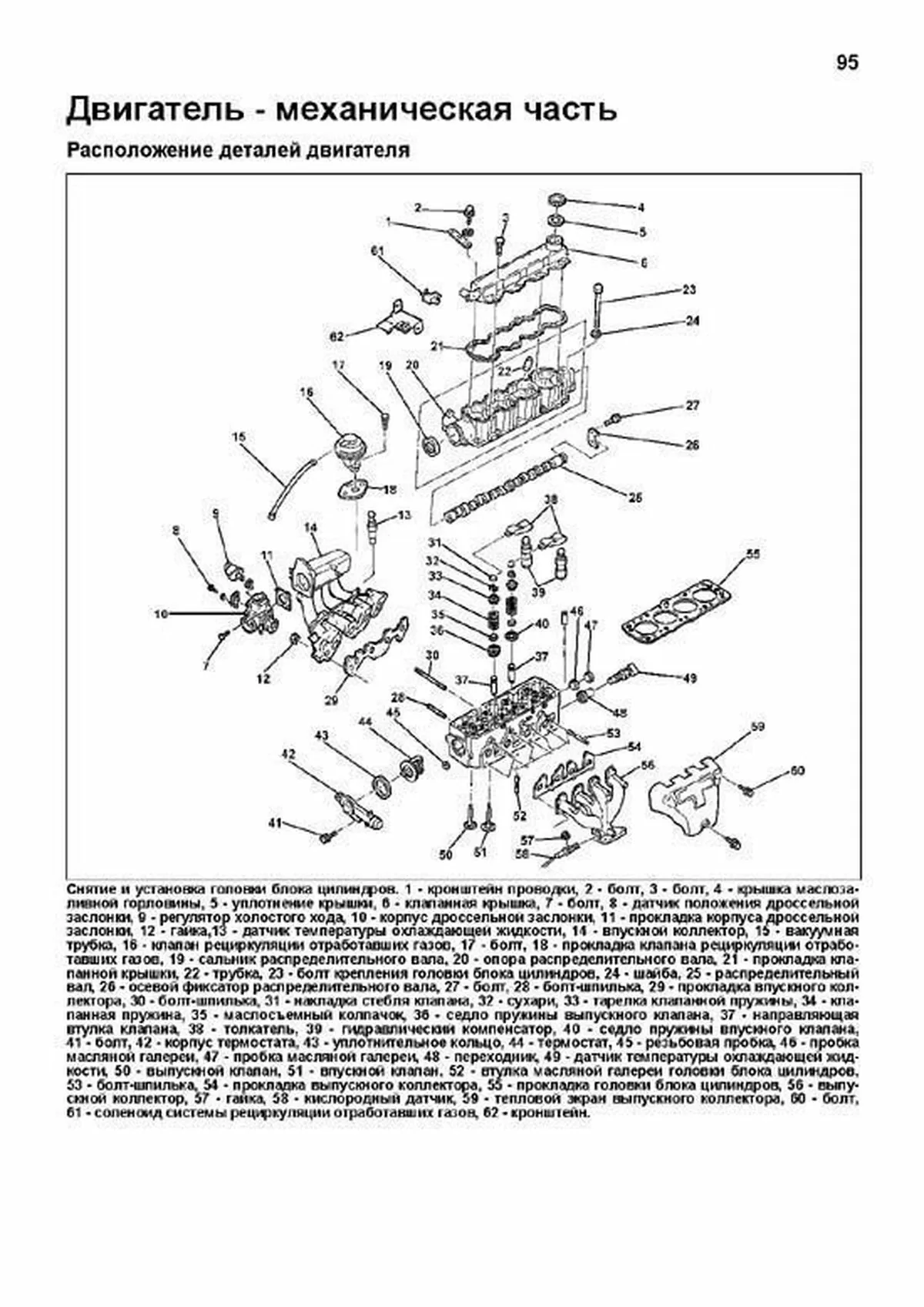

Расположение деталей двигателя 21 |
Клапанная крышка 23 |
Головка блока цилиндров 23 |
Распределительный вал 26 |
Ремень привода ГРМ 27 |
Масляный насос 29 |
Масляный поддон 29 |
Опора двигателя 30 |
Впускной коллектор 30 |
Выпускной коллектор 31 |
Зубчатое колесо распределительного вала 32 |
Задняя крышка ремня привода ГРМ 32 |
Двигатель 32 |

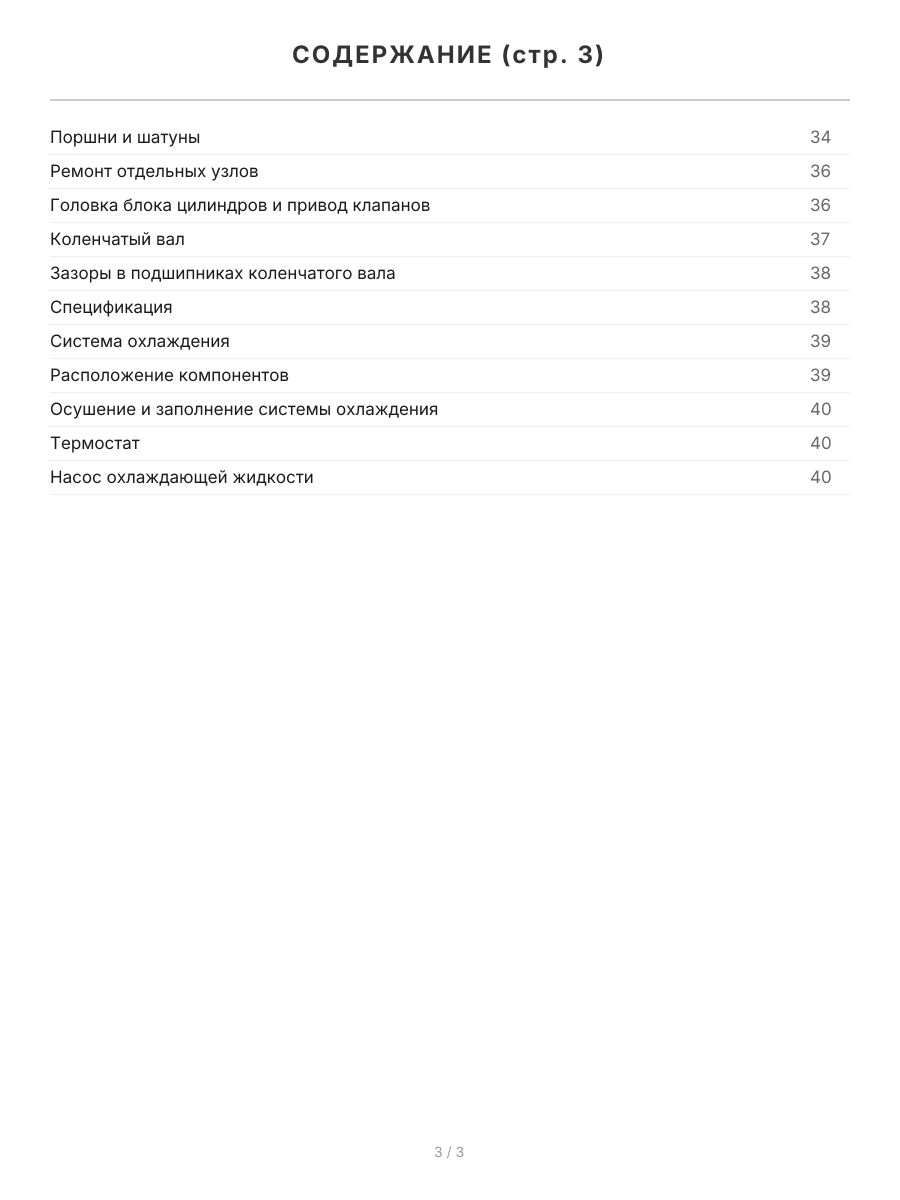

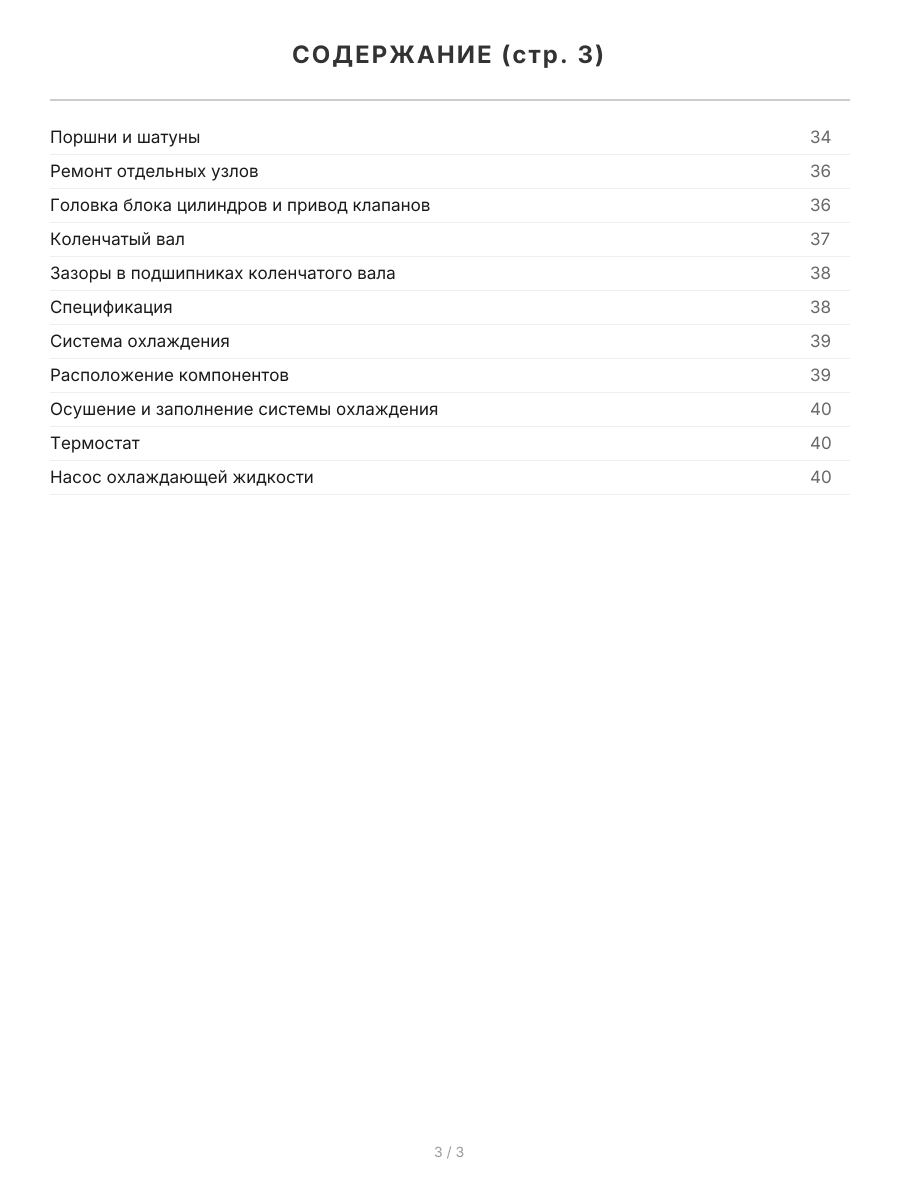

Поршни и шатуны 34 |
Ремонт отдельных узлов 36 |
Головка блока цилиндров и привод клапанов 36 |
Коленчатый вал 37 |
Зазоры в подшипниках коленчатого вала 38 |
Спецификация 38 |
Система охлаждения 39 |
Расположение компонентов 39 |
Осушение и заполнение системы охлаждения 40 |
Термостат 40 |
Насос охлаждающей жидкости 40 |
Главный вентилятор радиатора 40 |
Дополнительный вентилятор радиатора 41 |
Расширительный бачок 41 |
Радиатор 41 |
Датчик температуры охлаждающей жидкости 42 |
Система впрыска топлива 43 |
Система диагностики 43 |
Диагностические коды неисправностей 43 |
Инициализация параметров 43 |
Топливный насос 47 |
Топливный бак 47 |
Топливный фильтр 47 |
Топливный коллектор и форсунки 47 |
Регулятор давления топлива 48 |
Датчик температуры охлаждающей жидкости 48 |
Датчик положения дроссельной заслонки 48 |
Корпус дроссельной заслонки 49 |
Кислородный датчик 49 |
СО-потенциометр 49 |
Датчик температуры воздуха на впуске 49 |
Регулятор холостого хода 49 |
Система впуска переменной геометрии 50 |
Датчик абсолютного давления воздуха во впускном коллекторе 50 |
Клапан системы рециркуляции отработавших газов 50 |
Клапан системы рециркуляции отработавших газов 50 |
Датчик детонации 51 |
Аккумулятор паров топлива 51 |
Клапан очистки аккумулятора паров топлива 51 |
Датчик положения коленчатого вала 51 |
Катушка зажигания 51 |
Блок управления двигателем 51 |
Система выпуска 52 |
Каталитический нейтрализатор и приемная труба 52 |
Передний глушитель 52 |
Задний глушитель 53 |
Электрооборудование двигателя 54 |
Генератор 54 |
Стартер 56 |
Аккумуляторная батарея и поддон батареи 58 |
Спецификация 58 |
Сборочные рисунки 59 |

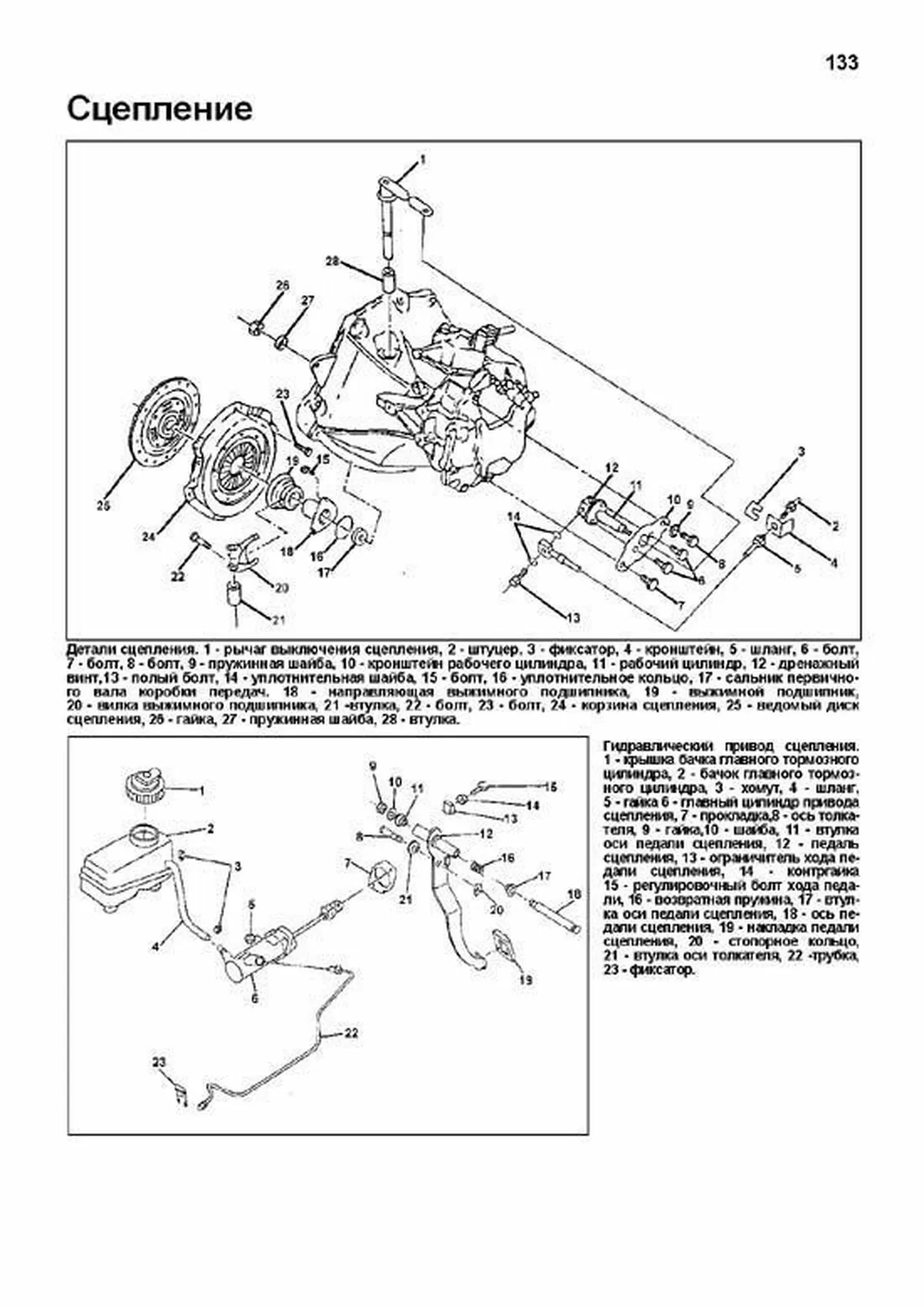

Сцепление 76 |
Педаль сцепления 76 |
Корзина сцепления и привод выключения 76 |
Регулировка хода педали сцепления 77 |
Регулировка момента выключения сцепления 77 |
Прокачка гидропривода сцепления 77 |
Главный цилиндр привода сцепления 77 |
Рабочий цилиндр привода сцепления 78 |
Механическая коробка передач 79 |
Проверка уровня масла 82 |
Регулировка механизма переключения передач 82 |
Рычаг механизма переключения передач 82 |
Механизм переключения передач 82 |
Тяга выбора передачи 83 |
Рычаг выбора передачи 83 |
Датчик скорости автомобиля 84 |
Сальник приводного вала 84 |
Крышка механизма переключения передач 84 |
Коробка перемены передач 84 |
Первичный и промежуточный вал 88 |
Вторичный вал 88 |
Картер коробки передач 90 |
Дифференциал 90 |
Автоматическая коробка передач 92 |
Проверка уровня жидкости 92 |
Замена жидкости АКПП 92 |
Определение места утечки жидкости 92 |
Промывка охладителя жидкости 92 |
Селектор АКПП 92 |
Трос переключения передач 93 |
Выключатель нейтрального положения 93 |
Датчик частоты вращения выходного вала АКПП 94 |
Поддон, прокладка и фильтр 94 |
Сервопривод переключения режимов 94 |
Электромагнитные клапаны 94 |
Боковая крышка и прокладки 95 |
Сальник приводного вала 95 |
Трубки охладителя жидкости 95 |
Опора АКПП 95 |
Кронштейн опоры АКПП 95 |
Автоматическая КПП 96 |
Система диагностики 96 |
Диагностические коды неисправностей 96 |
Приводные валы 98 |
Расположение компонентов 98 |
Приводной вал 98 |

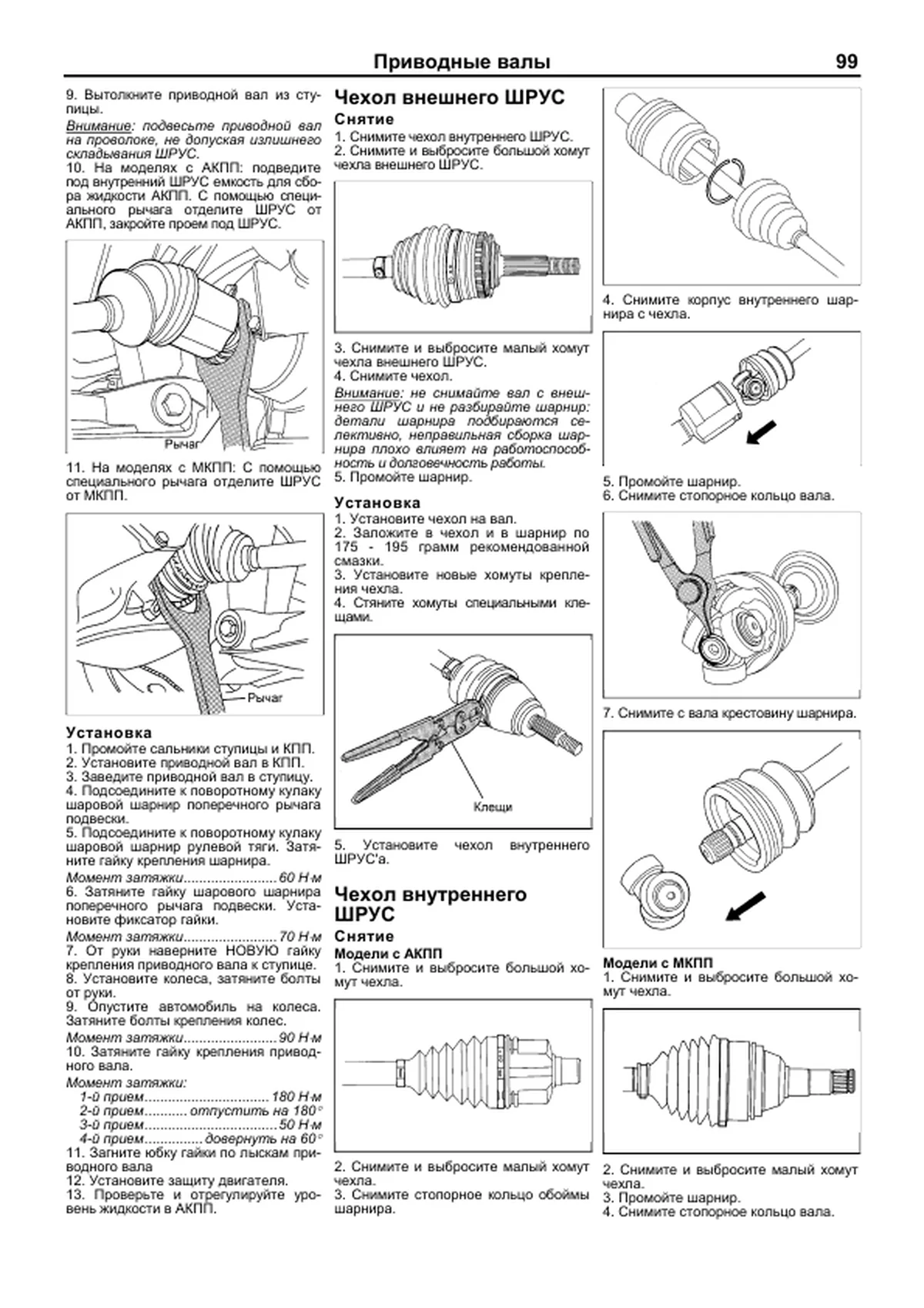

Чехол внешнего ШРУС 99 |
Чехол внутреннего ШРУС 99 |
Колеса и шины 101 |
Спецификация 101 |
Замена колеса 101 |
Измерение биения 101 |
Регулировка схождения передних колес 101 |
Передняя подвеска 102 |
Расположение деталей 102 |
Стабилизатор поперечной устойчивости 103 |
Поворотный кулак и стойка 103 |
Поперечный рычаг 103 |
Шаровой шарнир 104 |
Ступица и подшипник 104 |
Втулки поперечного рычага подвески 104 |
Пружина, амортизатор и подшипник опоры стойки, поворотный кулак 105 |
Задняя подвеска 106 |
Регулировка колесного подшипника 106 |
Амортизатор 106 |
Стабилизатор поперечной устойчивости 106 |
Пружины и изоляторы 106 |
Балка заднего моста 107 |
Ступица и колесный подшипник 107 |
Втулки рычага подвески 108 |
Рулевое управление 109 |
Прокачка системы усилителя рулевого управления 109 |
Бачок насоса усилителя рулевого управления 109 |
Шланги и трубки 109 |

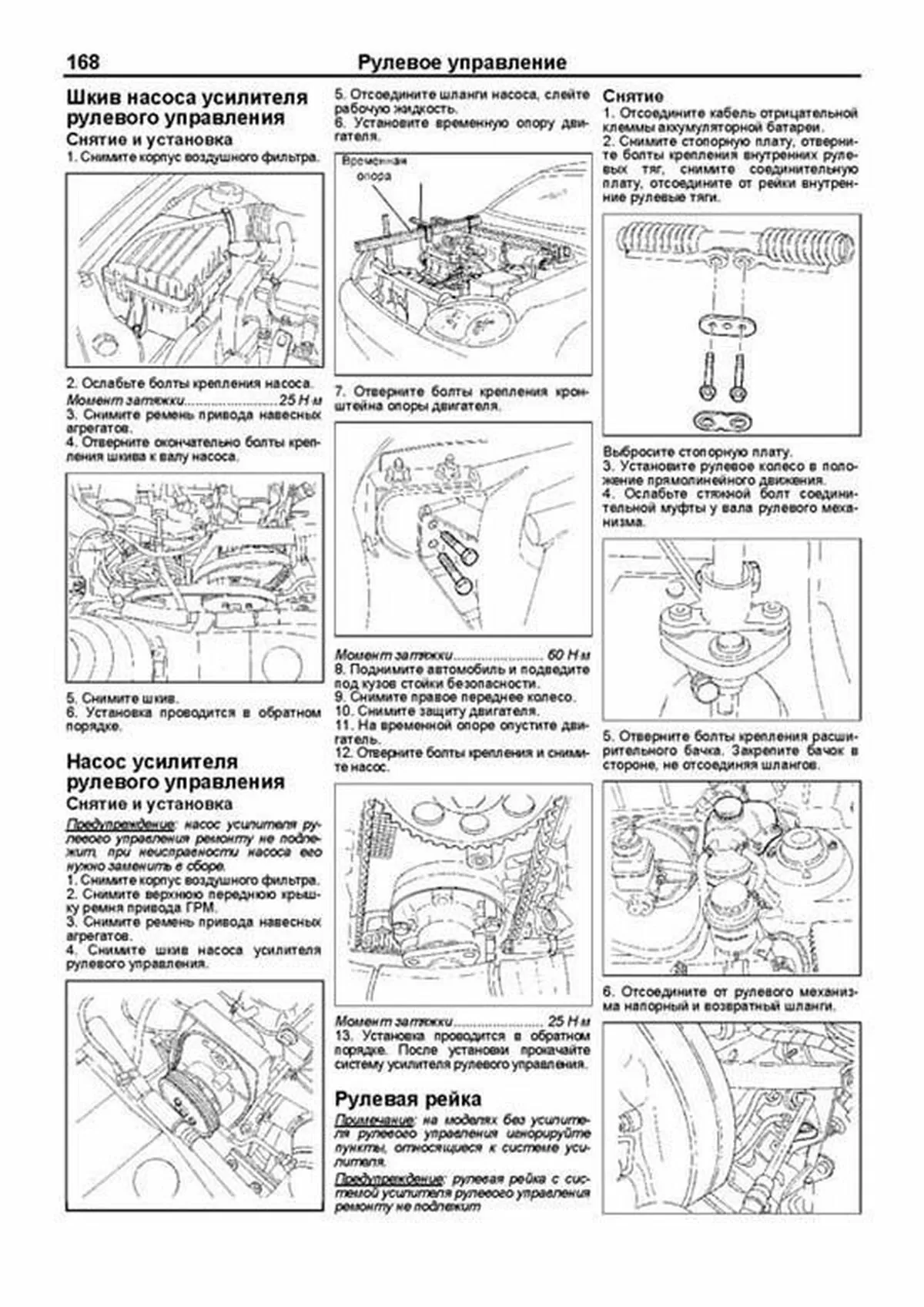

Шкив насоса усилителя рулевого управления 109 |
Насос усилителя рулевого управления 110 |
Рулевая рейка 110 |
Внешняя рулевая тяга 111 |
Внутренняя рулевая тяга 111 |
Предварительный натяг подшипника рейки 112 |
Чехол рулевой рейки 112 |
Уплотнение вала ведущей шестерни и верхний подшипник 112 |
Вал рейки - модели без усилителя 113 |
Нижний подшипник ведущей шестерни - модели без усилителя 113 |
Втулка вала рейки - модели без усилителя 113 |
Выключатели рулевой колонки 113 |
Рукоятка рычага наклона рулевой колонки 114 |
Рулевое колесо 114 |
Замок зажигания 114 |
Рулевая колонка 115 |
Тормозная система 119 |
Прокачка тормозной системы 119 |
Задний тормозной шланг 119 |
Передний тормозной шланг 119 |
Выключатель стоп-сигналов 120 |
Педаль тормоза 120 |
Главный тормозной цилиндр 120 |
Бачок главного тормозного цилиндра 121 |
Пропорциональные клапаны 121 |
Вакуумный усилитель тормозов 121 |
Вакуумный шланг усилителя тормозов 122 |
Передний дисковый тормоз 122 |
Тормозные колодки передних тормозов 122 |
Суппорт переднего тормоза 123 |
Тормозной диск переднего тормоза 123 |
Защита тормозного диска переднего тормоза 124 |
Задний барабанный тормоз 124 |
Регулировка тормозных колодок заднего тормоза 124 |
Тормозной барабан заднего тормоза 124 |
Тормозные колодки заднего тормоза 124 |
Рабочий цилиндр заднего тормоза 125 |
Регулировка стояночного тормоза 125 |
Рычаг стояночного тормоза 126 |
Трос стояночного тормоза 126 |
Антиблокировочная система тормозов (ABS) 127 |
Прокачка системы 127 |
Электромагнитный клапан модулятора 127 |
Модулятор и электродвигатель насоса 127 |
Блок управления 127 |
Датчик частоты вращения переднего колеса 127 |
Провода датчика частоты вращения переднего колеса 128 |
Датчик частоты вращения заднего колеса 128 |
Провода датчика частоты вращения заднего колеса 128 |
Предохранитель цепи ABS 128 |
Реле разрешения работы ABS 128 |
Предохранитель цепи клапана ABS 129 |
Блок управления лампами 129 |
Крышка редуктора модулятора 129 |
Электродвигатель модулятора 129 |
Шестерни редуктора модулятора 129 |
Модулятор 129 |
Спецификация 129 |
Сборочные рисунки 130 |
Кузов 148 |

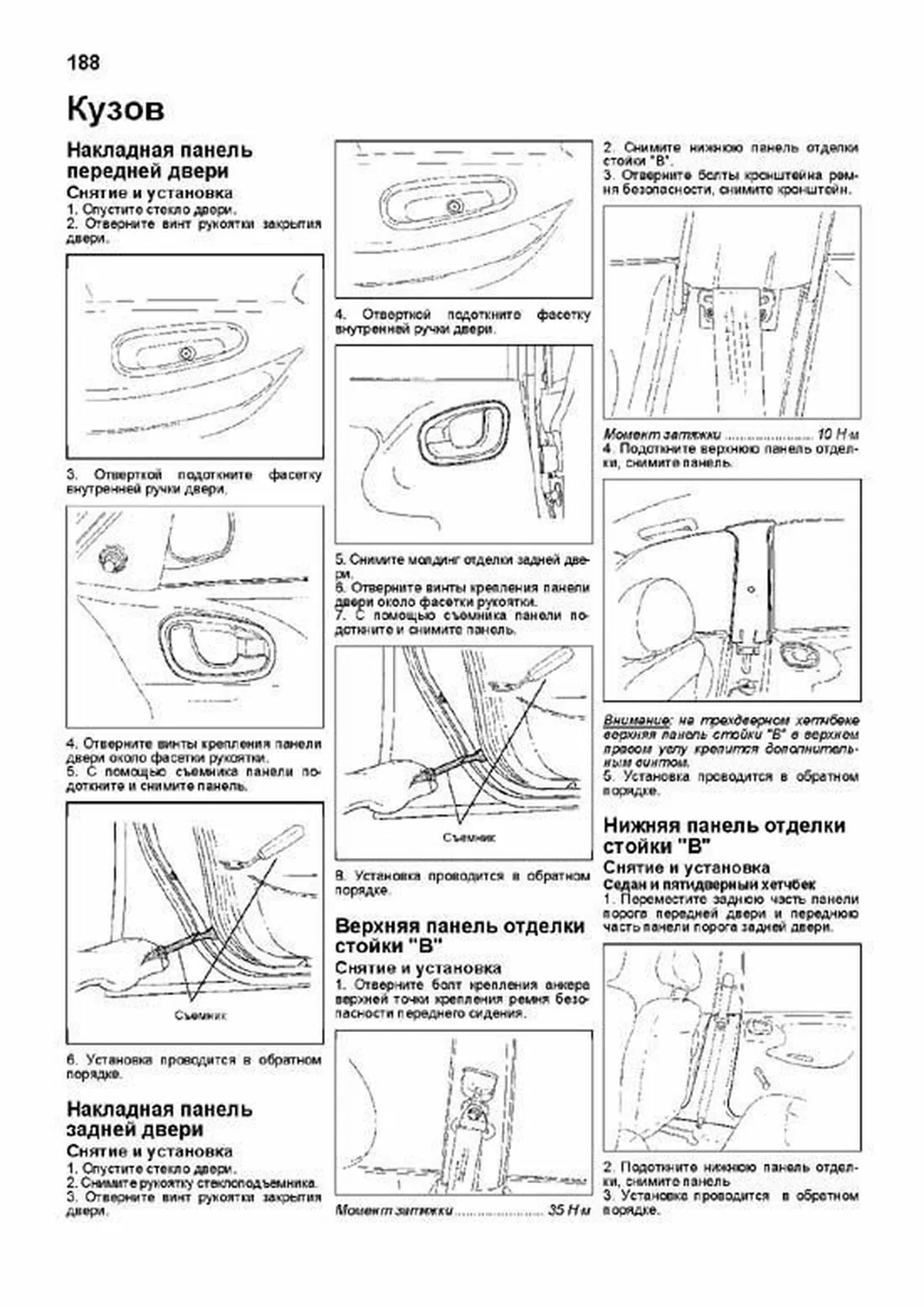

Накладная панель передней двери 148 |
Накладная панель задней двери 148 |
Верхняя панель отделки стойки "В" 148 |
Нижняя панель отделки стойки "В" 148 |
Отделка задней полки 149 |
Внутренний молдинг задней двери 149 |
Верхний молдинг двери багажного отделения 149 |
Нижний молдинг двери багажного отделения 149 |
Противоударная панель 149 |
Панель порога передней двери 149 |
Панель порога задней двери 149 |
Коврик пола 149 |
Напольная консоль 150 |
Панель отделки стойки А 150 |
Панель отделки стойки С 150 |
Крышка привода зеркала 150 |
Панель отделки колесной арки багажника 151 |
Панель отделки заднего крыла 151 |
Задняя панель отделки багажного отделения 151 |
Переднее сидение 151 |
Подголовник 151 |
Спинка переднего сидения 151 |
Крышка переднего сидения 152 |
Подушка переднего сидения 152 |
Подушка заднего сидения 152 |
Спинка заднего сидения 152 |
Составное заднее сидение 152 |
Замок спинки заднего сидения 152 |
Защелка спинки заднего сидения 153 |
Обивка сидений 153 |
Ветровое стекло 153 |
Заднее стекло 153 |
Стекло передней двери 154 |
Стекло задней двери 154 |
Внешнее зеркало заднего вида 154 |
Молдинг стойки В 154 |
Молдинг крыши 154 |
Защита двигателя 157 |
Накладная панель переднего бампера 157 |
Поглотитель энергии удара переднего бампера 157 |
Балка переднего бампера 157 |
Накладная панель заднего бампера 157 |
Поглотитель энергии удара заднего бампера 158 |
Балка заднего бампера 158 |
Вторичное уплотнение передней двери 158 |
Вторичное уплотнение задней двери 158 |
Направляющая стекла передней двери 159 |
Направляющая стекла задней двери 159 |
Защелка двери 159 |
Замок двери 159 |
Внутренняя рукоятка открытия двери 159 |
Внешняя рукоятка открытия двери 159 |
Цилиндр замка двери 160 |
Стеклоподъемник 160 |
Дверь в сборе 160 |
Ограничитель открытия двери 160 |
Внутренний молдинг канала стекла 160 |
Внешний молдинг канала стекла 160 |
Уплотнение проема двери 160 |
Уплотнение накладной панели двери 161 |
Ручка стеклоподъемника 161 |
Люк крыши 161 |
Потолочная панель 161 |
Решетка воздухозаборника системы вентиляции 162 |
Капот 162 |
Замок капота 162 |
Трос замка капота 162 |
Решетка радиатора 162 |
Крыло 162 |
Дверца заливной горловины топливного бака 163 |
Трос и рукоятка открытия дверцы заливной горловины топливного бака 163 |
Крышка багажника 163 |
Трос открытия крышки багажника 163 |
Торсион крышки багажника 163 |
Цилиндр замка двери багажного отделения 164 |
Защелка крышки багажника 164 |
Замок крышки багажника 164 |
Уплотнение багажника 164 |
Дверь багажного отделения 164 |
Газовая стойка двери багажного отделения 164 |
Защелка двери багажного отделения 164 |
Замок двери багажного отделения 164 |
Отопление, вентиляция, кондиционирование 165 |
Панель управления отопителем/ кондиционером 165 |
Вентилятор отопителя 165 |
Реле высокой скорости вентилятора 165 |
Резистор вентилятора отопителя 165 |
Тросы управления температурой 166 |
Радиатор отопителя 166 |
Шланги отопителя 166 |
Тросы управления кондиционером 166 |
Датчик давления хладагента 166 |
Реле компрессора кондиционера 167 |
Расширительный клапан 167 |
Корпус коробки распределения потоков воздуха 167 |
Трубки высокого давления 167 |
Радиатор испарителя 168 |
Ресивер-осушитель 168 |
Конденсатор 168 |
Компрессор 168 |
Система безопасности (SRS) 170 |
Ремень безопасности переднего сидения 170 |
Регулятор высоты подвеса ремня переднего сидения 170 |
Внешний ремень безопасности заднего сидения 170 |
Средний ремень безопасности заднего сидения 170 |
Анкер детского сидения 171 |
Подушка безопасности водителя 171 |
Токосъемник 171 |
Подушка безопасности пассажира 171 |
Блок диагностики 171 |
Система диагностики 172 |
Диагностические коды неисправностей 172 |
Электрооборудование кузова 173 |
Пучки проводов 173 |
Блоки предохранителей и разъемов 175 |
Защищаемые цепи 176 |
Фары 177 |
Лампы стояночных огней 177 |
Лампы боковых повторителей поворота 177 |
Лампы заднего габарита 177 |
Лампа заднего противотуманного фонаря и лампа заднего хода 177 |
Лампа верхнего стоп-сигнала 177 |
Передние противотуманные фары 178 |
Лампа подсветки номерного знака 178 |
Выключатель двери 178 |
Лампа плафона салона 178 |
Лампа пепельницы 178 |
Лампа багажника 179 |
Звуковой сигнал 179 |
Электродвигатель стеклоочистителя 179 |
Щетка стеклоочистителя 179 |
Рычаг стеклоочистителя 179 |
Бачок омывателя ветрового стекла 179 |
Форсунка омывателя заднего стекла 180 |
Блок приборов 180 |
Отдельные приборы 180 |
Лампы индикаторов блока приборов 180 |
Приборная панель 180 |
Накладная панель блока приборов 181 |
Блок сигналов предупреждения 181 |
Аудиосистема 182 |
Передние динамики 182 |
Задние динамики 182 |
Штанга антенны 182 |
Электродвигатель антенны 182 |
Противоугонная система 183 |
Блок управления противоугонной системой 183 |
Сирена 183 |
Катушка иммобилайзера 183 |
Блок управления иммобилайзером 183 |
Программирование ключа зажигания 183 |
Перепрограммирование идентификационного кода 184 |
Сборочные рисунки 185 |
Схемы электрооборудования 207 |
Обозначения, применяемые на схемах электрооборудования 207 |
Коды цветов проводов 207 |
Расположение точек заземления 207 |
Схемы электрооборудования 208 |

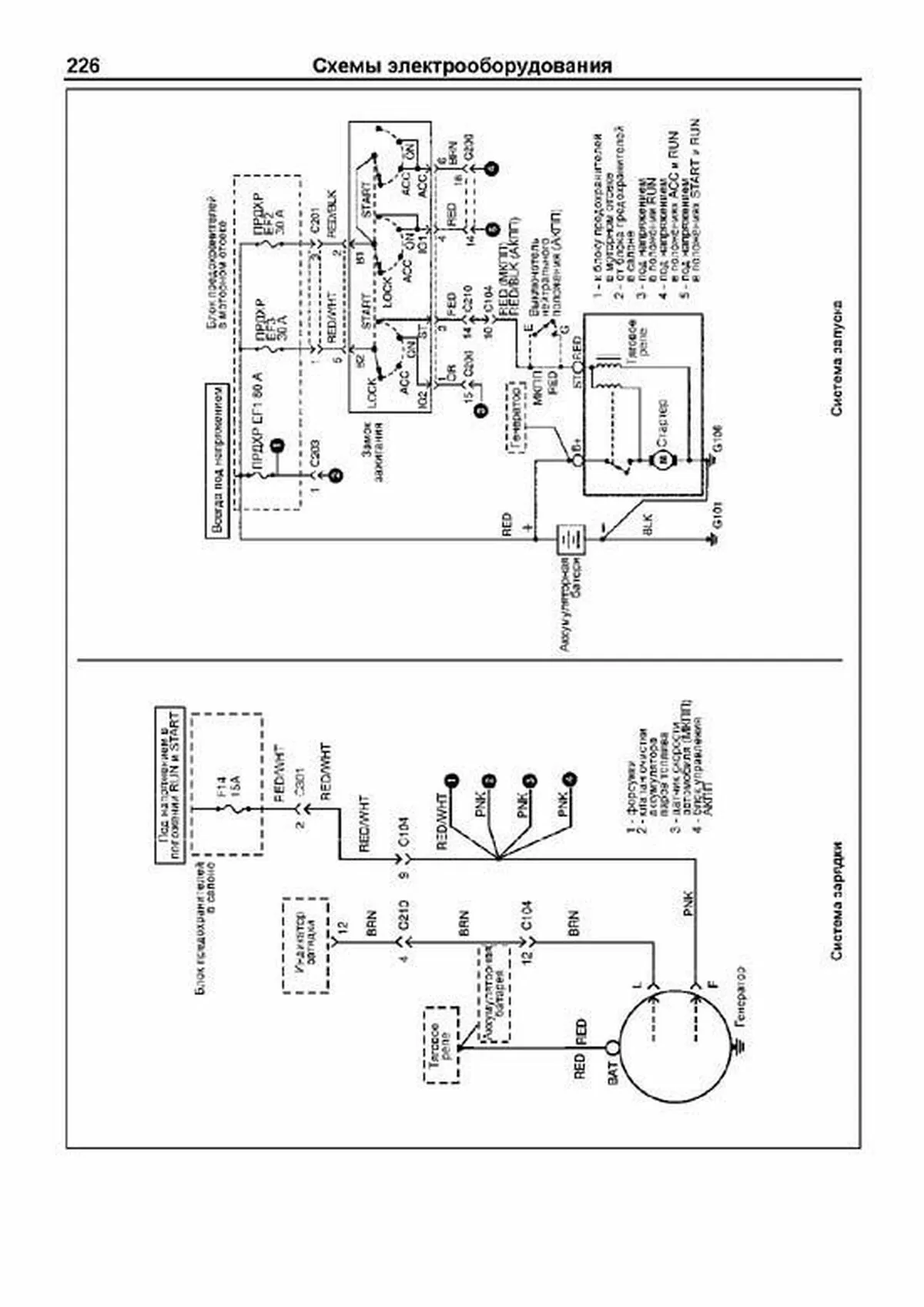

Система зарядки Система запуска 208 |
Управление двигателем, IEFI-6 209 |
Управление двигателем, ITMS-6F 214 |
Цепь лампы индикатора тормозной системы 219 |
Цепь ABS 220 |
Блок управления АКПП 223 |
Отоплитель и кондиционер 227 |
Ремень безопасности водителя 228 |
Система пассивной безопасности 229 |
Распределение питания 230 |
Лампы заднего хода 234 |
Цепь блока приборов 235 |
Цепь передних и задних противотуманных фар 236 |
Цепь передних противотуманных фар (без задних противотуманных фар) 237 |
Цепь предупреждающего звукового сигнала "включены фары" 238 |
Цепь фар 239 |
Цепь уровня луча фар 240 |
Цепь позиционных и габаритных огней 241 |
Цепь стоп-сигналов 242 |
Цепь указателей поворотов 243 |
Цепь освещения салона и багажника 244 |
Звуковой сигнал 245 |
Очиститель и омыватель ветрового стекла 246 |
Очиститель и омыватель заднего стекла 247 |
Блок приборов 248 |
Подсветка панели приборов 249 |
Аудиосистема 250 |
Подогреватель заднего стекла 251 |
Привод замков дверей 252 |
Стеклоподъемники 253 |
Привод люка крыши 254 |
Противоугонная система 255 |
Расположение разъемов (С), точек заземления (G) и соединительных колодок (S) 257 |
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ |
Пример текста из раздела " Техническое обслуживание ": |
3 Проверьте правильность настройки (согласования) антенного кабеля и антенны 4 Не устанавливайте на автомобиль мощную радиостанцию 5 Не открывайте крышку или корпус электронного блока управления без крайней необходимости (Некоторые выводы могут быть повреждены статическим электричеством) Меры безопасности при работе с системой воздухоснабжения 1 Снятие с работающего двигателя масляного щупа, крышки маслозаливной горловины, шлангов и тд может вызвать нарушение регулировок двигателя 2 Отсоединение, ослабление крепежных элементов или растрескивание элементов системы воздухоснабжения (между корпусом дроссельной заслонки и головкой блока цилиндров) вызовет подсос воздуха, что приведет к нарушению работы двигателя Меры безопасности при работе с топливной системой 1 До начала работ с топливной системой отсоедините отрицательный провод от аккумуляторной батареи Примечание: обязательно считайте диагностические коды перед отсоединением проводов от клемм аккумуляторной батареи 2 Не курите и не пользуйтесь открытым огнем при работе с топливной системой 3 Не допускайте вывода бензина с резиновыми или кожаными предметами 4 При отсоединении топливопровода высокого давления может произойти утечка большого количества топлива Поэтому предварительно стравите давление топлива а) Отсоедините разъем топливного насоса б) Затем запустите двигатель и после того как двигатель заглохнет, выключите зажигание в) Подставьте емкость под демонтируемый узел Медленно ослабьте соединение, затем расстыкуйте его и слейте остаток топлива в емкость г) Заглушите соединение резиновой пробкой и подсоедините обратно разъем топливного насоса 5 При снятии и установке форсунок и фланцевой трубки топливного коллектора всегда заменяйте соответствующую кольцевую прокладку новой Примечание: во избежание попадания моторного масла в топливный коллектор рекомендуется наносить бензин или веретенное масло на кольцевую прокладку при установке указанных деталей Меры безопасности при работе с маслами 1 Длительный и часто повторяющийся контакт с минеральным маслом приводит к смыванию натуральных жиров с кожи человека и возникновению сухости, раздражения и дерматита Кроме того, применяемые моторные масла содержат потенциально опасные составляющие, которые могут вызвать рак кожи 2 После работы с маслом тщательно вымойте руки с мылом или другим чистящим средством После очистки кожи нанесите специальный крем для восстановления естественного жирового слоя кожи 3 Не используйте бензин, керосин, дизельное топливо или растворитель для очистки кожи от масел Проверка уровня моторного масла 1 Установите автомобиль на ровной горизонтальной поверхности 2 Прогрейте двигатель до нормальной рабочей температуры охлаждающей жидкости Примечание: если автомобиль долгое время находился на стоянке, то прогревайте двигатель приблизительно в течение 20 минут 3 Заглушите двигатель, затем подождите примерно 5 минут, чтобы масло стекло в картер двигателя Примечание: производите проверку при неработающем двигателе Если двигатель работает, то заглушите двигатель и подождите некоторое время перед началом проверки 4 Извлеките щуп уровня моторного масла двигателя и чистой тканью удалите масло со щупа 5 Вставьте щуп уровня моторного масла в направляющую трубку щупа 6 Медленно извлеките щуп и проверьте соответствие уровня моторного масла допустимому диапазону, указанному на масляном щупе Если уровень моторного масла находится около минимального уровня (метка "L") или ниже его, то проверьте отсутствие утечек и долейте рекомендуемое масло до метки "F" (см раздел "Замена моторного масла") Внимание: заливка моторного масла выше максимального уровня отрицательно влияет на работу двигателя Примечание: расход моторного масла увеличивается при тяжелых условиях эксплуатации (движение на высоких скоростях, частые ускорения и торможения, длительная работа двигателя на высоких оборотах, низкое качество или несоответствующая вязкость масла) Расположение объектов обслуживания в моторном отсеке 1 бачок тормозной жидкости, 2 расширительный бачок охлаждающей жидкости, 3 бачок гидросистемы рулевого управления, 4 блок реле и предохранителей в моторном отсеке, 5 бачок омывателя, 6 аккумуляторная батарея, 7 катушка зажигания, 8 щуп уровня моторного масла, 9 крышка маслозаливной горловины двигателя, 10 корпус воздушного фильтра Пример текста из раздела " Приводные валы ": |
9 Вытолкните приводной вал из ступицы Внимание: подвесьте приводной вал на проволоке, не допуская излишнего складывания ШРУС 10 На моделях с АКПП: подведите под внутренний ШРУС емкость для сбора жидкости АКПП С помощью специального рычага отделите ШРУС от АКПП, закройте проем под ШРУС 11 На моделях с МКПП: С помощью специального рычага отделите ШРУС от МКПП Установка 1 Промойте сальники ступицы и КПП 2 Установите приводной вал в КПП 3 Заведите приводной вал в ступицу 4 Подсоедините к поворотному кулаку шаровой шарнир поперечного рычага подвески 5 Подсоедините к поворотному кулаку шаровой шарнир рулевой тяги Затяните гайку крепления шарнира Момент затяжки60 Н ?м 6 Затяните гайку шарового шарнира поперечного рычага подвески Установите фиксатор гайки Момент затяжки70 Н ?м 7 От руки наверните НОВУЮ гайку крепления приводного вала к ступице 8 Установите колеса, затяните болты от руки 9 Опустите автомобиль на колеса Затяните болты крепления колес Момент затяжки90 Н ?м 10 Затяните гайку крепления приводного вала Момент затяжки: 1-й прием180 Н ?м 2-й прием отпустить на 180 ? 3-й прием50 Н ?м 4-й прием довернуть на 60 ? 11 Загните юбку гайки по лыскам приводного вала 12 Установите защиту двигателя 13 Проверьте и отрегулируйте уровень жидкости в АКПП Чехол внешнего ШРУС Снятие 1 Снимите чехол внутреннего ШРУС 2 Снимите и выбросите большой хомут чехла внешнего ШРУС 3 Снимите и выбросите малый хомут чехла внешнего ШРУС 4 Снимите чехол Внимание: не снимайте вал с внешнего ШРУС и не разбирайте шарнир: детали шарнира подбираются селективно, неправильная сборка шарнира плохо влияет на работоспособность и долговечность работы 5 Промойте шарнир Установка 1 Установите чехол на вал 2 Заложите в чехол и в шарнир по 175 195 грамм рекомендованной смазки 3 Установите новые хомуты крепления чехла 4 Стяните хомуты специальными клещами 5 Установите чехол внутреннего ШРУС'а Чехол внутреннего ШРУС Снятие Модели с АКПП 1 Снимите и выбросите большой хомут чехла 2 Снимите и выбросите малый хомут чехла 3 Снимите стопорное кольцо обоймы шарнира 4 Снимите корпус внутреннего шарнира с чехла 5 Промойте шарнир 6 Снимите стопорное кольцо вала 7 Снимите с вала крестовину шарнира Модели с МКПП 1 Снимите и выбросите большой хомут чехла 2 Снимите и выбросите малый хомут чехла 3 Промойте шарнир 4 Снимите стопорное кольцо вала Пример текста из раздела " Тормозная система": |
3 Отверните нижний болт крепления тормозного суппорта Момент затяжки27 Н ?м 4 Поднимите нижнюю часть суппорта вверх 5 Снимите тормозные колодки 6 Установка проводится в обратном порядке При установке новых колодок заведите поршень суппорта в корпус Суппорт переднего тормоза Снятие и установка 1 Поднимите автомобиль и подведите под кузов стойки безопасности 2 Пометьте положение колеса относительно ступицы, снимите колесо 3 Отверните болт крепления тормозного шланга к суппорту Выбросите болт и уплотнительные шайбы Момент затяжки40 Н ?м 4 Заглушите открытые отверстия тормозного шланга и суппорта 5 Отверните болты крепления суппорта к поворотному кулаку, снимите суппорт Момент затяжки 95 Н ?м 6 Установка проводится в обратном порядке После установки прокачайте тормозную систему Разборка 1 Снимите суппорт 2 Отверните направляющий палец корпуса суппорта 3 Снимите с суппорта тормозные колодки и демпферные пружины 4 Уложите между корпусом суппорта и поршнем брусок дерева Выдавите поршень с помощью сжатого воздуха 5 Снимите внешнее уплотнение поршня 6 Снимите внутреннее уплотнение поршня 7 Снимите колпачок дренажного винта, выверните дренажный винт 8 Снимите направляющие пальцы и их резиновые чехлы Сборка 1 Промойте все детали тормозного суппорта денатурированным спиртом или чистой тормозной жидкостью 2 Осмотрите поршень и суппорт Ищите признаки коррозии, риски, задиры При необходимости замените дефектные детали Внимание: восстановление поверхностей поршня и суппорта механической обработкой не допускается 4 Смажьте НОВОЕ внутреннее уплотнение поршня тормозной жидкостью 5 Установите внутреннее уплотнение Проследите за тем, что уплотнение не скрутилось 6 Установите внешнее уплотнение поршня в канавку суппорта 7 Смажьте поршень тормозной жидкостью 8 Заведите поршень в суппорт 9 Смажьте направляющие пальцы смазкой для резины, установите резиновые чехлы Установите пальцы в суппорт 10 Заверните дренажный винт, установите колпачок винта Момент затяжки 6 Н ?м 11 Установите демпферные пружины и тормозные колодки 12 Установите корпус суппорта на раму суппорта, затяните направляющие пальцы Момент затяжки 27 Н ?м 13 Установите суппорт на автомобиль Тормозной диск переднего тормоза Снятие и установка Предупреждение: для гарантирования равного тормозного усилия с обеих сторон автомобиля тормозные диски должны иметь примерно одинаковое качество поверхности, заменяйте диски с обеих сторон одновременно Пример текста из раздела " Кузов ": |
Решетка воздухозаборника системы вентиляции Снятие и установка 1 Поднимите капот 2 Отверните гайки крепления и снимите щетки стеклоочистителя 3 Отверните винты крепления левой и/или правой решетки, снимите решетку 4 Установка проводится в обратном порядке Капот Снятие и установка Внимание: для защиты крыльев закройте их ковриками 1 Поднимите капот 2 Пометьте положение петель капота относительно панели капота 3 Отверните болты крепления петель капота к капоту Момент затяжки20 Н ?м 4 Вдвоем снимите капот 5 Установка проводится в обратном порядке Проверьте положение капота относительно панелей кузова Замок капота Снятие и установка 1 Откройте капот 2 Отверните винты крепления и снимите замок капота 3 Отсоедините от замка трос открытия капота 4 Установка проводится в обратном порядке Трос замка капота Снятие и установка 1 Вытяните рукоятку открытия капота для доступа к винтам крепления 2 Отверните винты и снимите рукоятку открытия капота с приборной панели 3 Поднимите автомобиль и подведите под кузов стойки безопасности 4 Снимите переднее колесо 5 Снимите подкрылок 6 Откройте капот 7 Отверните винты крепления замка капота, снимите замок 8 Отсоедините трос капота от рукоятки открытия капота Решетка радиатора Снятие и установка 1 Откройте капот 2 Отверните гайки крепления решетки радиатора, снимите решетку 3 Установка проводится в обратном порядке Крыло Снятие и установка 1 Поднимите автомобиль и подведите под кузов стойки безопасности 2 Снимите переднее колесо 3 Снимите подкрылок 4 Отверните винты крепления, расположенные под накладной панелью переднего бампера 5 Отверните винты крепления накладной панели бампера к крылу 6 Отверните болты основания крыла |
