Книга: HYUNDAI i30 бензин с 2007 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-30%
Книга: HYUNDAI i30 (б) с 2007 г.в. рем., экспл., то | Легион-Aвтодата
Книга: HYUNDAI i30 (б) с 2007 г.в. рем., экспл., то | Легион-Aвтодата
Книга: HYUNDAI i30 (б) с 2007 г.в. рем., экспл., то | Легион-Aвтодата
Книга: HYUNDAI i30 (б) с 2007 г.в. рем., экспл., то | Легион-Aвтодата
Книга: HYUNDAI i30 (б) с 2007 г.в. рем., экспл., то | Легион-Aвтодата
Книга: HYUNDAI i30 (б) с 2007 г.в. рем., экспл., то | Легион-Aвтодата
Артикул
7019761
ISBN
978-588850-512-0
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
376
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.4; 1.6
Над дизайном этого легкового автомобиля от знаменитого корейского производителя трудились немецкие специалисты. Вот почему результат получился столь эффектным, ведь в этой машине превосходно сочетаются европейское стремление к инновациям и традиции восточного качества. Но при этом любой автотранспорт не сможет работать бесперебойно, если его владелец станет пренебрегать правилами использования и профилактическими проверками, а также затягивать с осуществлением ремонта. Отличным подспорьем каждому заинтересованному водителю, а также ответственному за свой труд специалисту СТО или автосервиса, послужит представленное руководство по ремонту HYUNDAI i30, техническому обслуживанию и эксплуатации автомобилей данной марки. В книге описаны машины, выпущенные с 2007 года и работающие на бензиновых двигателях G4FA (1,4 л) и G4FC (1,6 л). Данный мануал является исчерпывающим, поскольку в сравнительно небольшой объем книги вошли все самые необходимые и проверенные знания теоретического и прикладного характера, которые могут понадобиться водителю или специалисту каждый день. Авторами пособия являются квалифицированные автомеханики, имеющие опыт составления доступных по уровню изложения материала, но профессиональных по своей сути мануалов. С помощью качественной автолитературы даже начинающий автолюбитель сможет решить спонтанно возникшие проблемы с машиной и получить необходимые навыки по грамотному использованию и техническому обслуживанию техники. К тому же руководство по ремонту Хёндай ай 30 содержит сотни рисунков, благодаря чему усвоение мануала и использование новых знаний на практике становится еще проще. А логичная компоновка содержания книги и большой алфавитный указатель делают чтение удобным даже в условиях гаража или дальней поездки.

Открыв книгу, пользователь первым делом узнает все о строении автомобиля. В мануале подробно описывается внешняя и внутренняя конструкция авто, все основные агрегаты, узлы и системы, включая приборы на панели управления – их местоположение, назначение, правила использования, технические характеристики. В мануале также приведена полная инструкция по эксплуатации HYUNDAI i30, не ориентируясь в которой невозможно грамотно управлять автомобилем. Техническое обслуживание является важнейшим аспектом обращения с автотранспортом. Именно профилактические проверки могут избавить водителя от многих неприятностей на дороге и снизить риск возникновения ДТП. В пособии дан обзор всех регламентируемых проверок и осмотров, а также их график, которого необходимо придерживаться. Перечислены необходимые для осуществления ТО материалы и наборы инструментов. В дороге машина может сломаться, но в этом случае водителю не обязательно кардинально менять свои планы. Для тех, водителей, кто имеет хотя бы поверхностный опыт диагностики и ремонта, а также новых работников автомастерских, в книге приводятся понятные и наглядные указания по каждому случаю неисправностей, изложенные в порядке усложнения действий, и включающие даже промежуточные работы. В пособии пользователь найдет также все электросхемы HYUNDAI i30, благодаря чему починка или регулировка электрооборудования авто не составит никаких проблем.

Так что, имея под рукой стандартный набор инструментов и следуя предложенным в пособии алгоритмам действий, можно грамотно осуществить все виды диагностических и ремонтных работ (а также сборку-разборку, смазку, замену, регулировку) с двигателем, коробкой передач, подвеской, рулевым управлением, ходовой частью, тормозной системой. Так, в издании подробно расписаны обслуживание, диагностика и ремонт элементов системы управления двигателем, системы VVT-i (системы изменения фаз газораспределения), даны инструкции по использованию систем самодиагностики АКПП, ABS (антиблокировочной системы тормозов), BA, TRC (противобуксовочной системы), VSC (системы курсовой устойчивости), SRS (системы пассивной безопасности), TEMS (системы изменения жесткости подвески) и других систем. В приложении приведены сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости, даны советы по соблюдению техники безопасности во время ремонта и многое другое.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

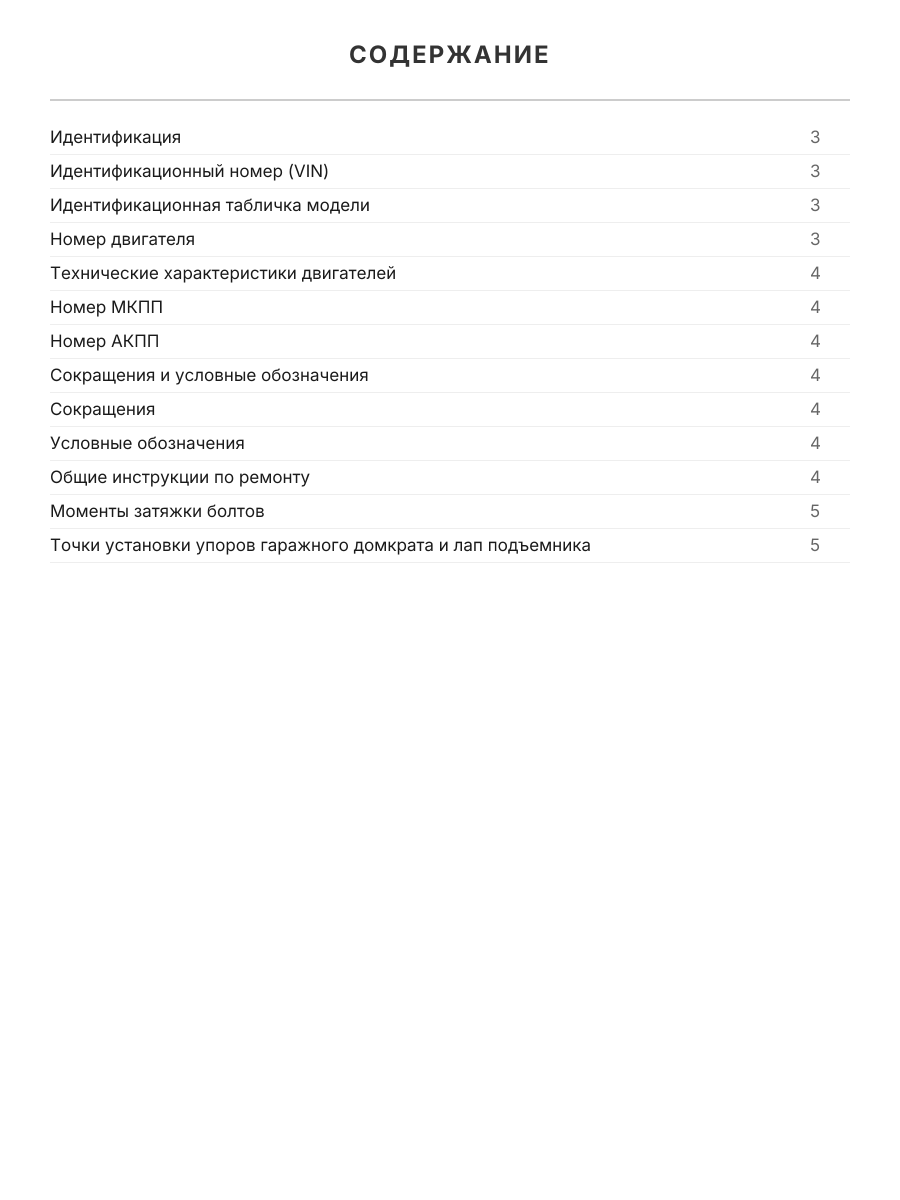

Оглавление
Идентификация 3
Идентификационный номер (VIN) 3
Идентификационная табличка модели 3
Номер двигателя 3
Технические характеристики двигателей 4
Номер МКПП 4
Номер АКПП 4
Сокращения и условные обозначения 4
Сокращения 4
Условные обозначения 4
Общие инструкции по ремонту 4
Моменты затяжки болтов 5
Точки установки упоров гаражного домкрата и лап подъемника 5
Основные параметры автомобиля 6
Меры безопасности при выполнении работ с различными системами 7
Руководство по эксплуатации 9
Блокировка дверей 9
Противоугонная система (модификации) 11
Тахометр 11
Указатель количества топлива 11
Указатель температуры охлаждающей жидкости 12
Одометр и счетчик пробега 12
Маршрутный компьютер (модификации) 12
Часы 13
Индикаторы комбинации приборов 13
Стеклоподъёмники 15
Световая сигнализация на автомобиле 15
Регулировка яркости подсветки комбинации приборов (модификации) 17
Система коррекции положения фар (модификации) 17
Капот 17
Задняя дверь 17
Лючок заливной горло- вины топливного бака 17
Управление стеклоочистителями и омывателями 17
Регулировка положения рулевого колеса 18
Управление зеркалами 18
Обогреватель стекла задней двери 19
Антиобледенитель щеток стеклоочистителя лобового стекла (модификации) 19
Сиденья 20
Обогреватель передних сидений (модификации) 21
Ремни безопасности 21
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 23
Люк (модификации) 24
Система поддержания скорости (модификации) 25

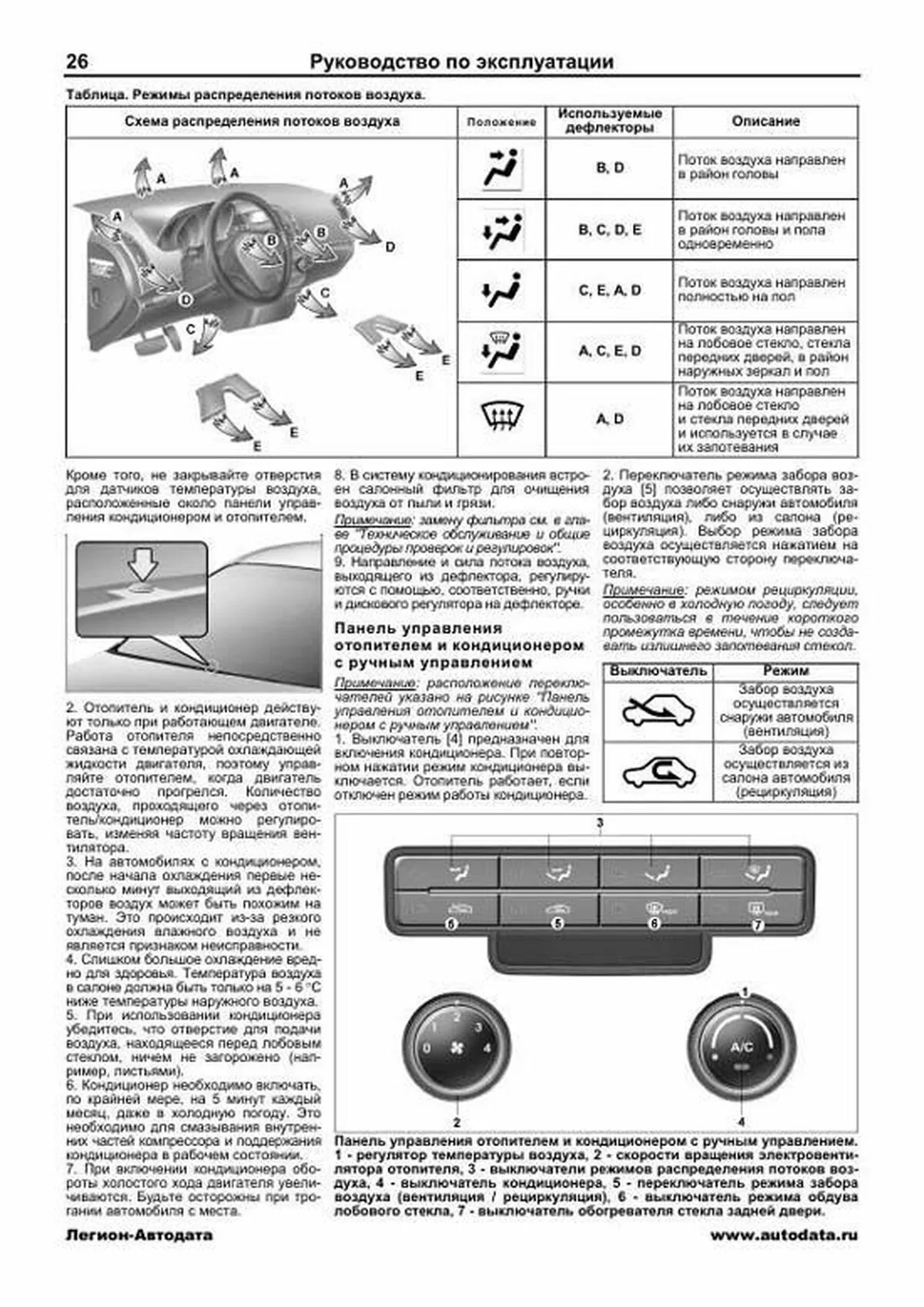

Управление отопителем и кондиционером 25
Магнитола - основные моменты эксплуатации 28
Разъемы "AUX" и "USB" для подключения дополнительного аудиоустройства (модификации) 29
Прикуриватель 30
Разъем для подключения дополнительного оборудования 30
Система парковки (модификации) 30
Стояночный тормоз 30
Антиблокировочная тормозная система (ABS) 30
Электронная система распределения тормозных усилий (EBD) 31
Система курсовой устойчивости (ESP) (модификации) 31
Управление автомобилем с АКПП 31
Управление автомобилем с МКПП 32
Система контроля давления в шинах (модификации) 32
Советы по вождению в различных условиях 33
Буксировка автомобиля 33
Буксировка прицепа 34
Запуск двигателя 35
Система автоматической остановки двигателя (ISG) (модификации) 36
Неисправности двигателя во время движения 37
Запасное колесо, домкрат и инструменты 37
Поддомкрачивание автомобиля 37
Замена колеса 38
Замена на "докатку" 39
Рекомендации по выбору шин 39
Проверка давления и состояния шин 40
Замена шин 40
Особенности эксплуатации алюминиевых дисков 40
Замена дисков колес 40
Индикаторы износа накладок тормозных колодок 41
Каталитический нейтрализатор и система выпуска 41
Предохранители 41
Замена ламп 43
Техническое обслуживание и общие процедуры проверок и регулировок 46
Периодичности технического обслуживания 46
Интервалы обслуживания 47
Моторное масло и фильтр 47
Охлаждающая жидкость 48
Проверка воздушного фильтра 50
Аккумуляторная батарея 50
Проверка и очистка свечей зажигания 52
Проверка частоты вращения холостого хода 53
Проверка угла опережения зажигания 53
Проверка компрессии 53
Проверка и регулировка ремней привода навесных агрегатов 54
Замена топливного фильтра 54
Рабочая жидкость привода выключения сцепления (модели с МКПП) 55
Масло МКПП 55
Рабочая жидкость АКПП 55
Тормозная жидкость 58
Проверка и замена тормозных колодок 59
Проверка стояночного тормоза 61
Проверка чехлов приводных валов 62
Проверка пыльника наконечника рулевой тяги 62
Проверка уровня жидкости для омывателей 62
Замена салонного фильтра 62
Заправка системы кондиционирования 62
Дополнительные проверки 62
Каталожные номера оригинальных запасных частей 63
Двигатели G4FA и G4FC - механическая часть 65
Общая информация 65
Проверка и регулировка зазоров в приводе клапанов 66
Цепь привода ГРМ 69
Головка блока цилиндров 74
Двигатель в сборе 79
Поиск неисправностей по их признакам 83
Двигатель - общие процедуры ремонта 84
Головка блока цилиндров в сборе 84
Поршень и шатун 88
Коленчатый вал, маховик и пластина привода гидротрансформатора 91
Блок цилиндров 95
Опоры силового агрегата 97
Система охлаждения 98
Общая информация 98
Проверки и регулировки на автомобиле 98
Термостат 98
Трубки и шланги системы охлаждения 99
Насос охлаждающей жидкости 99
Отводящий патрубок системы охлаждения 101
Радиатор и электровентилятор системы охлаждения 101
Система смазки 103
Общая информация 103
Редукционный клапан 103
Датчик аварийного давления масла 103
Масляный насос 103
Масляный поддон 104
Система впрыска топлива (MFI) 106
Общие правила при работе с системой управления 106
Диагностика системы впрыска топлива 106
Периодическое обслуживание 126
Проверка компонентов системы впрыска топлива (MFI) 128
Проверка с помощью осциллографа 136
Электронный блок управления двигателем 137
Топливный бак и заливная горловина топливного бака 143
Топливный насос 145
Топливный коллектор 145
Корпус дроссельной заслонки 145
Трос педали и педаль акселератора 147
Система снижения токсичности 148
Поиск неисправностей по их признакам 148
Общая информация 148
Система принудительной вентиляции картера 148
Система улавливания паров топлива 149
Системы впуска и выпуска 152
Воздушный фильтр 152
Впускной коллектор 153
Выпускной коллектор 153
Трубы системы выпуска и глушитель 154
Система зажигания 155
Поиск неисправностей по их признакам 155
Общая информация 155
Катушки зажигания 155
Система запуска 156
Таблица технических данных 156
Поиск неисправностей по их признакам 156
Общая информация 156
Проверки и регулировки стартера 156
Стартер 158
Система зарядки 162
Поиск неисправностей по их признакам 162
Общая информация 162
Меры предосторожности при обслуживании 162
Проверка системы 162
Генератор 164
Проверка 166
Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 166
Сцепление 168
Поиск неисправностей по их признакам 168
Прокачка гидропривода выключения сцепления 169
Педаль сцепления и главный цилиндр гидропривода выключения сцепления 169
Рабочий цилиндр гидропривода выключения сцепления 171
Кожух сцепления и ведомый диск сцепления 171
Основные технические данные сцепления 172
Механическая коробка передач 173
Проверка и замена масла в МКПП 173
Проверка выключателя фонарей заднего хода 173
Замена сальника приводного вала 173
Коробка передач в сборе 173
Механизм переключения передач 175
Автоматическая коробка передач (A4CF1) 177
Общее описание 177
Предварительные проверки 177
Диагностика КПП 178
Проверка механических систем АКПП 180
Блок электромагнитных клапанов 183
Электромагнитный клапан "VFS" 183
Датчик частоты вращения входного вала коробки передач 184
Датчик частоты вращения выходного вала коробки передач 184
Датчик температуры рабочей жидкости АКПП 184
Выключатель запрещения запуска 185
Селектор АКПП 185
Коробка передач в сборе 186
Приводные валы 189
Подвеска 191
Предварительные проверки 191
Проверка и регулировка углов установки передних колес 191
Проверка и регулировка углов установки задних колес 191

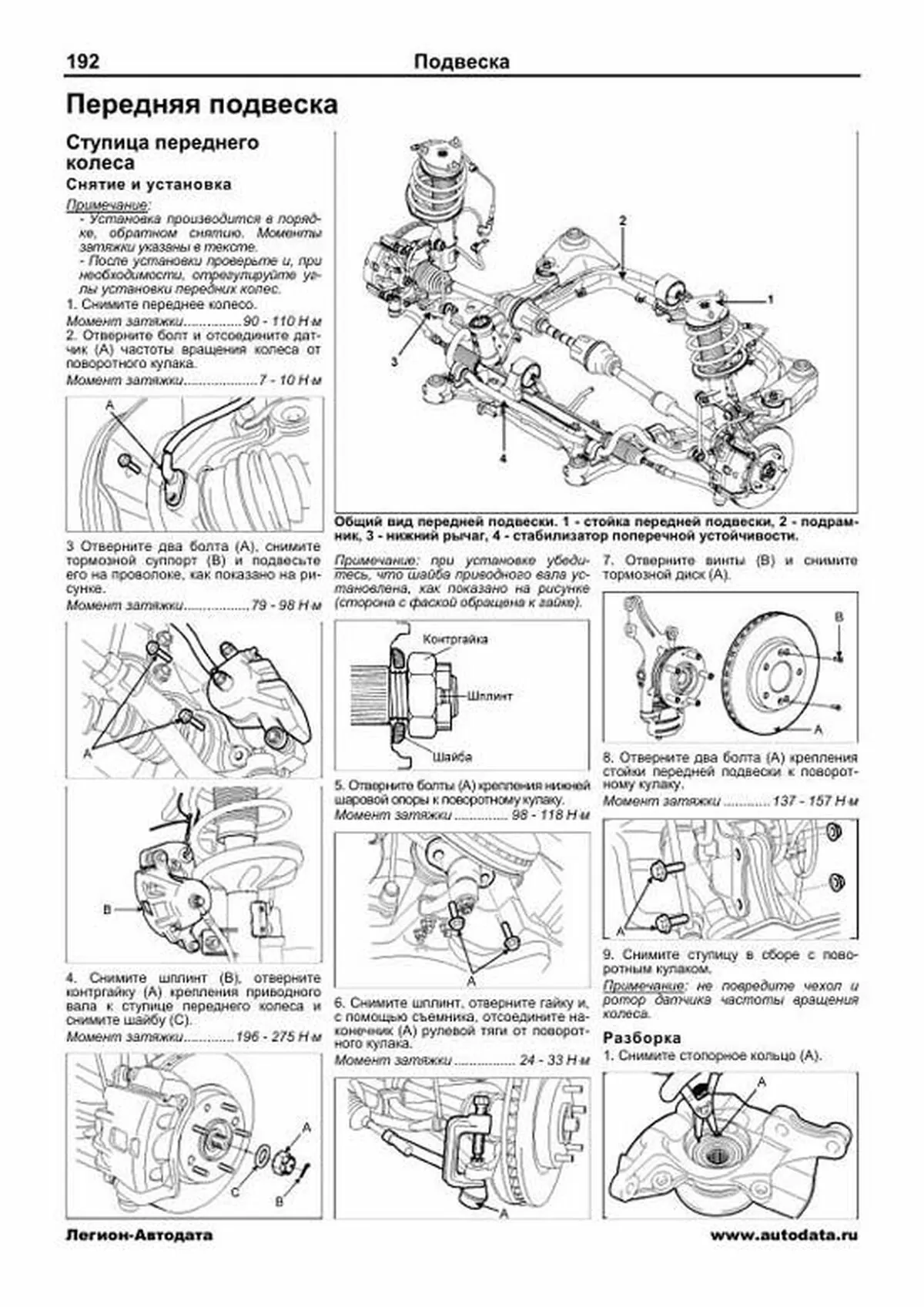

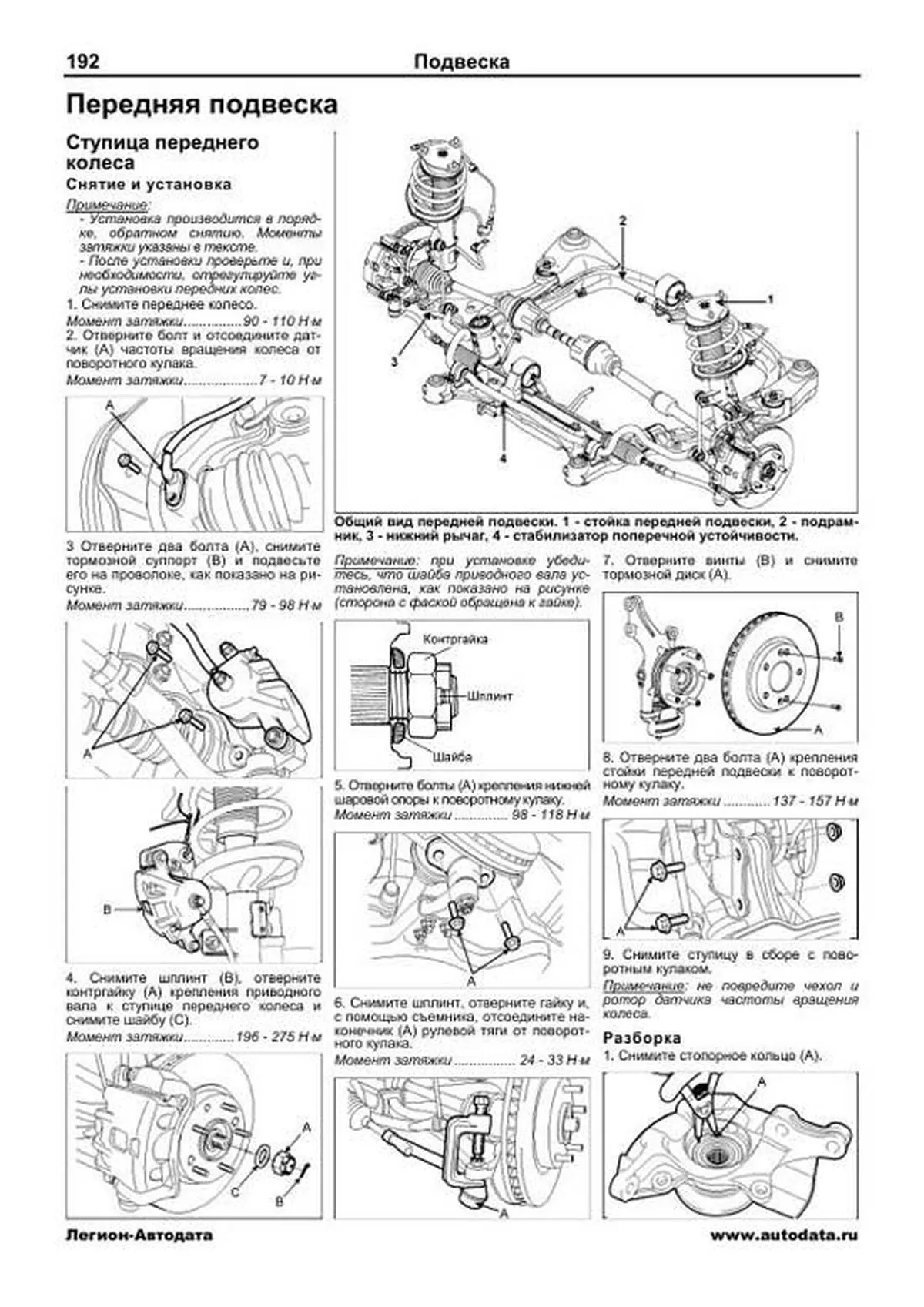

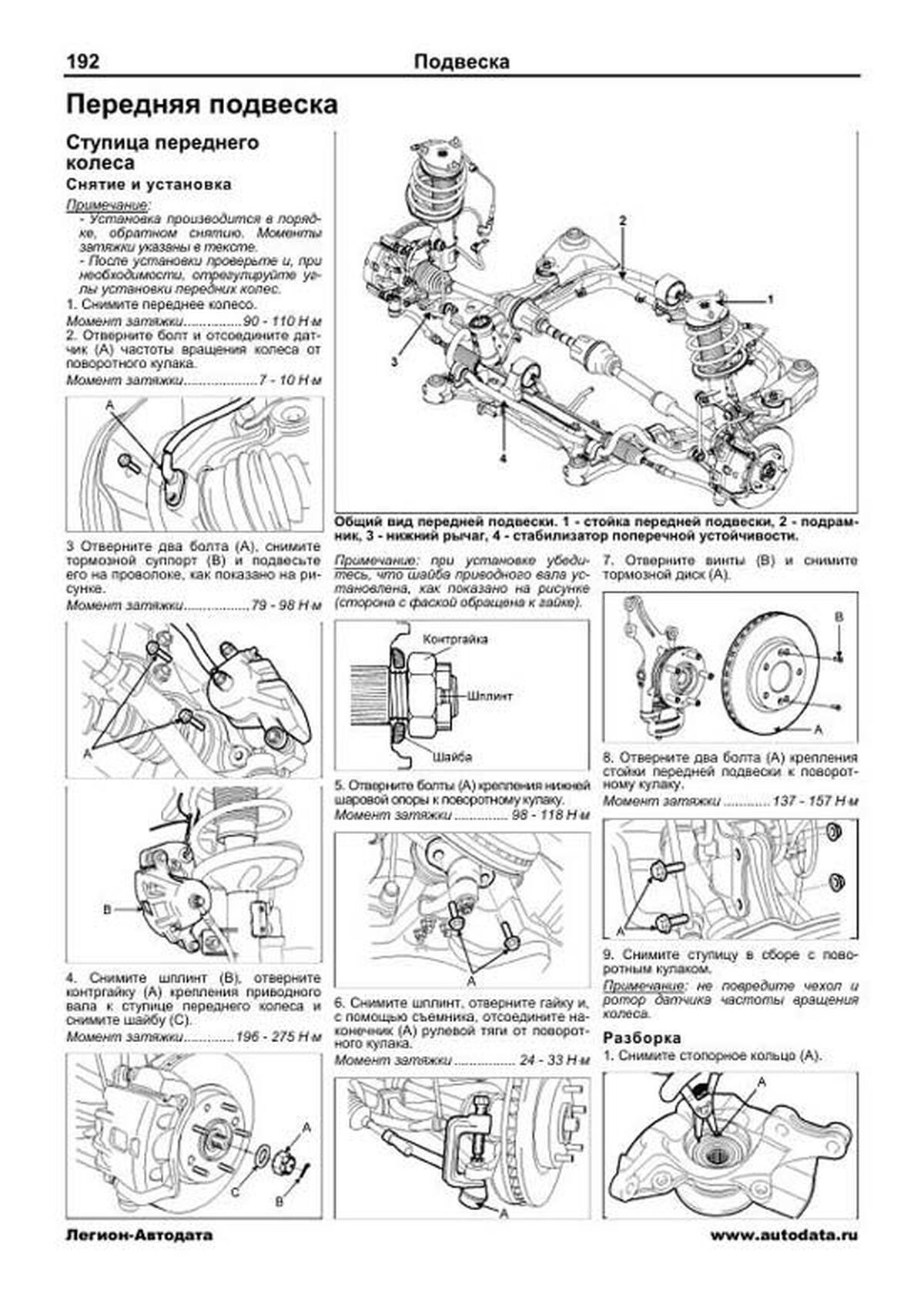

Передняя подвеска 192
Ступица переднего колеса 192
Стойка передней подвески 193
Нижний рычаг 194
Стабилизатор поперечной устойчивости 195
Задняя подвеска 196
Ступица заднего колеса 196
Амортизатор 197
Верхний рычаг 198
Нижний рычаг 198
Рычаг регулировки схождения 198
Продольный рычаг 198
Стабилизатор поперечной устойчивости 199
Система контроля давления в шинах 200
Описание системы 200
Замена приемника системы контроля давления в шинах 200
Замена инициатора системы контроля давления в шинах 201
Датчик давления в шине 201
Диагностика 201
Основные технические данные подвески 204
Рулевое управление 205
Технические операции на автомобиле 205
Рулевая колонка 205
Рулевой механизм в сборе 206
Электроусилитель рулевого управления (EPS) 208
Основные технические данные рулевого управления 209
Тормозная система 210
Проверки и регулировки 210
Поиск неисправностей по их признакам 210
Главный тормозной цилиндр 213
Вакуумный усилитель тормозов 214
Магистрали тормозной системы 215
Педаль тормоза 215

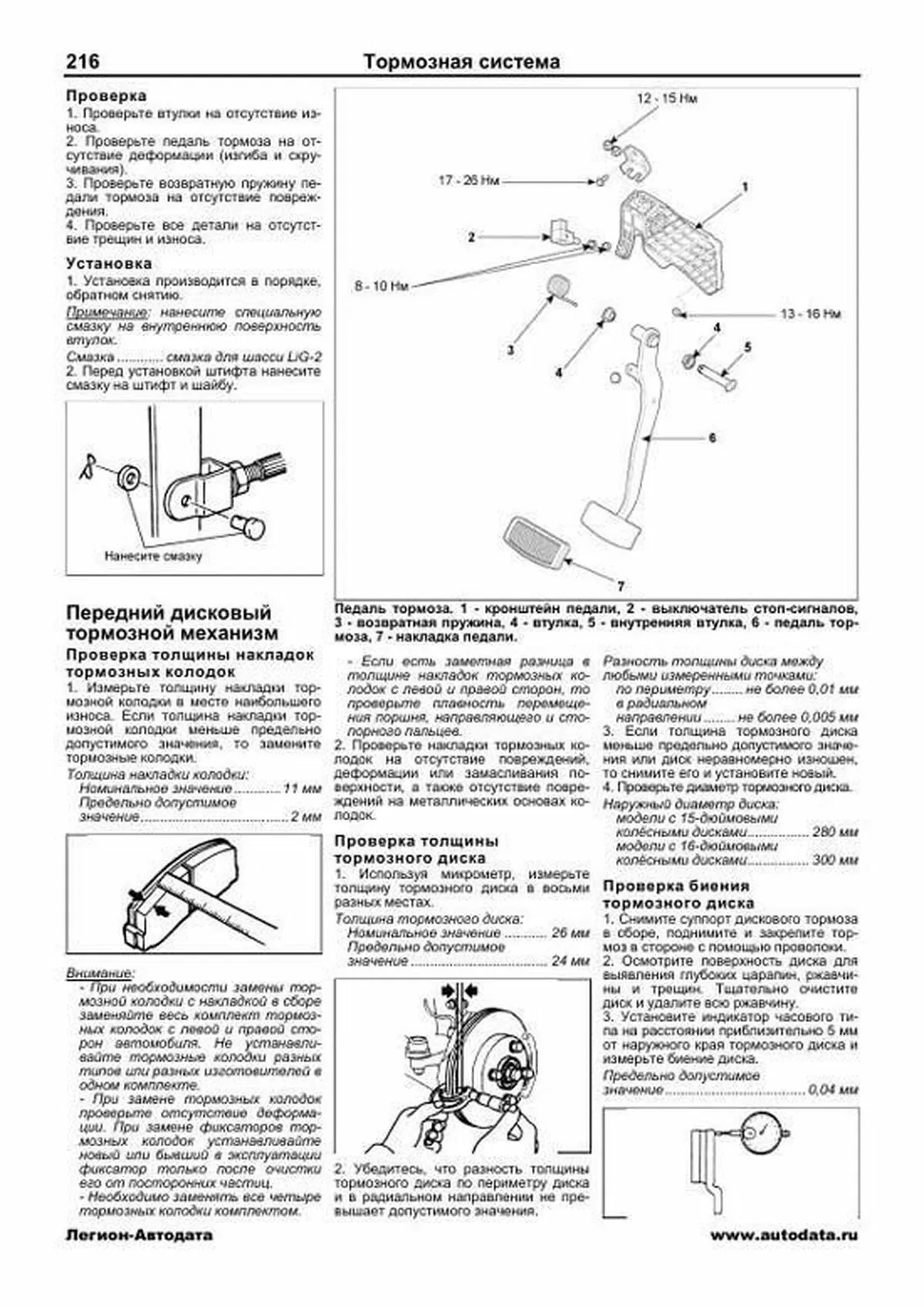

Передний дисковый тормозной механизм 216
Задний дисковый тормозной механизм 218
Стояночный тормоз 220
Проверки и регулировки 220
Рычаг стояночного тормоза 220
Механизм стояночного тормоза 221
Антиблокировочная система тормозов (ABS) и электронная система распределения тормозных усилий (EBD) 222
Общая информация 222
Поиск неисправностей 222
Блок управления ABS 225
Датчики частоты вращения колёс 225
Система курсовой устойчивости (ESP) 227
Общая информация 227
Поиск неисправностей 227
Компоненты системы ESP 229
Кузов 230
Поиск неисправностей по их признакам 230
Бамперы 231
Капот 231
Переднее крыло 232

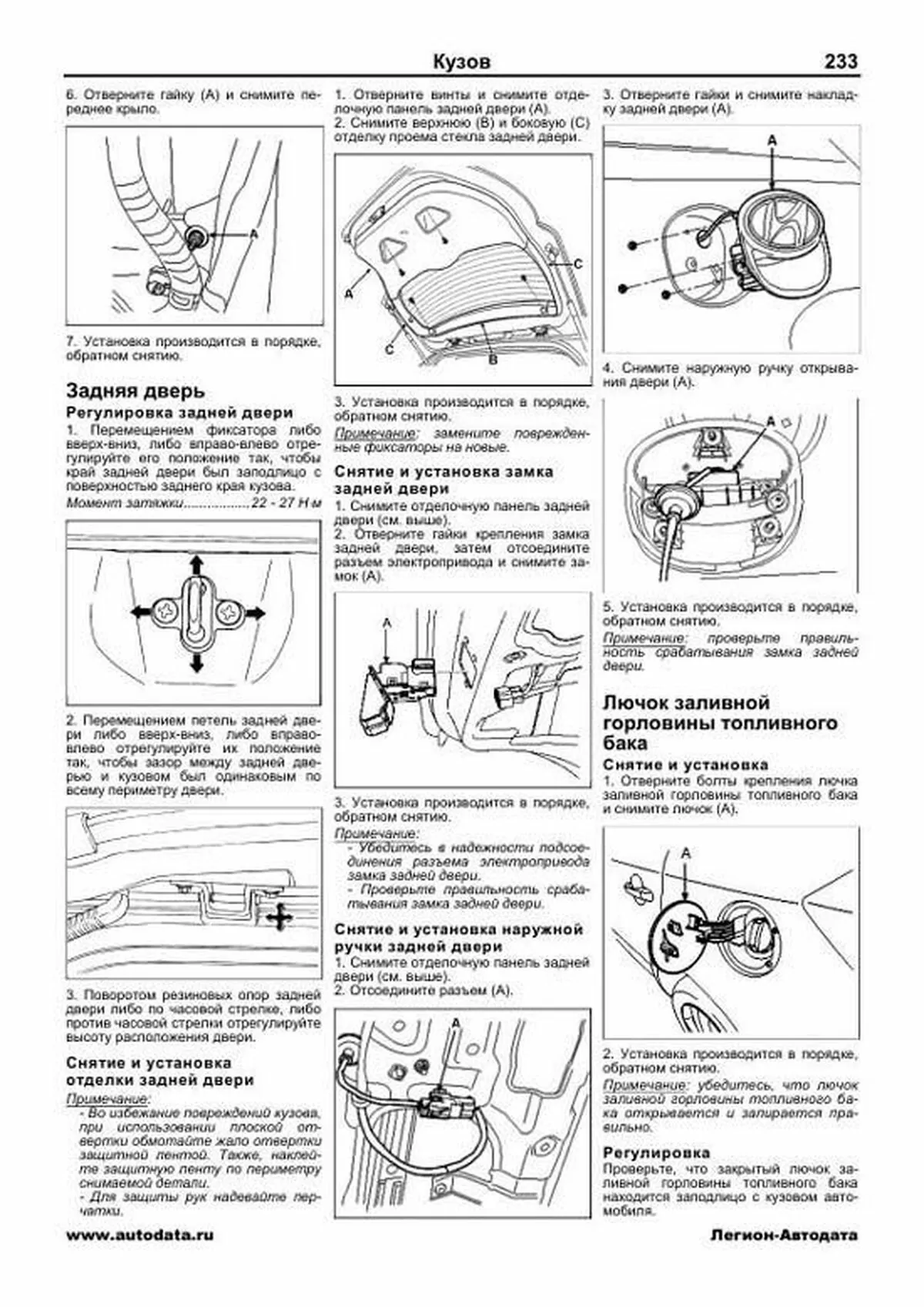

Задняя дверь 233
Лючок заливной горловины топливного бака 233
Передняя дверь 234
Задняя боковая дверь 236

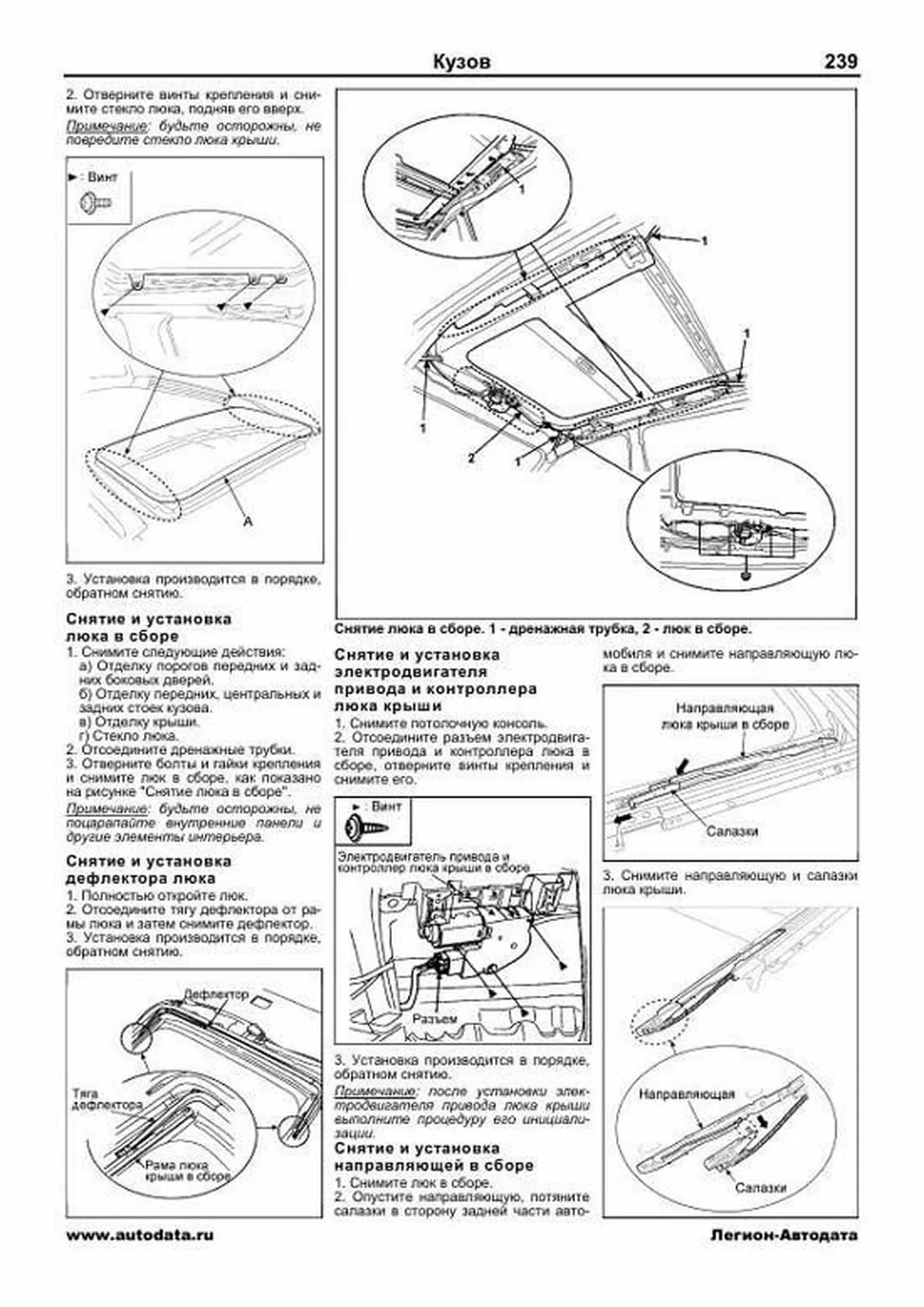

Люк 238
Боковое и внутреннее зеркала заднего вида 240
Центральная консоль 241
Панель приборов 241
Отделка крыши 244
Лобовое стекло 244
Сиденья 246
Ремни безопасности 246
Отопитель, кондиционер и система вентиляции 248
Меры безопасности при работе с хладагентом 248
Общие рекомендации 248
Поиск неисправностей 249
Определение мест утечек хладагента 250
Процедура возврата компрессорного масла в компрессор 250
Проверка количества и добавление компрессорного масла в систему 250
Трубопроводы системы кондиционирования 251
Компрессор 251
Конденсатор 252
Выключатель по давлению хладагента 253
Датчик температуры воздуха за испарителем 253
Датчик влажности и температуры воздуха в салоне автомобиля 254
Датчик солнечного света 254
Датчик температуры охлаждающей жидкости в отопителе 255
Датчик температуры наружного воздуха 255
Электродвигатель вентилятора отопителя 256
Сервоприводы заслонок блока отопителя 256
Диагностика системы кондиционирования (кондиционер с автоматическим управлением) 258
Система безопасности (SRS) 260
Общая информация 260
Меры безопасности при эксплуатации и при проведении ремонтных работ 260
Поиск неисправностей 261
Электронный блок управления SRS 265
Модуль подушки безопасности водителя и спиральный провод 265
Модуль подушки безопасности пассажира 266
Модуль боковой подушки безопасности 267
Модуль шторки безопасности 267
Ремень безопасности с преднатяжителем 267
Датчики лобового удара 267
Датчики бокового удара 267
Электрооборудование кузова 268
Поиск неисправностей по их признакам 268
Подрулевой комбинированный переключатель 271
Звуковой сигнал 273
Система дистанционного управления замками дверей и штатная противоугонная система 274
Система управления электрооборудованием кузова 278
Монтажные блоки 287
Индикаторы и указатели 291
Центральный замок 295
Боковые зеркала заднего вида с электроприводом 295
Стеклоподъемники с электроприводом 296
Подогреватель щеток очистителя лобового стекла 299
Обогреватель стекла задней двери 300
Очиститель и омыватель лобового стекла 301
Очиститель и омыватель стекла задней двери 304
Система автоматического затемнения зеркала заднего вида 305
Подогреватели передних сидений 306
Люк крыши с электроприводом 306
Система освещения 308
Система автоматического включения наружного освещения 312
Система освещения в дневное время (DRL) 312
Система коррекции направления положения света фар 312
Система предупреждения о непристегнутых ремнях безопасности задних пассажиров 313
Система иммобилайзера 314
Система парковки 317
Замок зажигания 320
Схемы электрооборудования 321
Пояснения к схемам электрооборудования 321
Монтажные блоки 322
Схемы электрооборудования 323
Система электропитания 323
Цепи соединения с массой 325
Цепи блока предохранителей в салоне 328
Цепи диагностических и сервисных разъемов 331
Система зарядки 332
Система запуска 332
Система управления двигателем 333
Система управления электровентиляторами 335
Система управления АКПП 335
Система блокировки селектора АКПП 336
Система управления электрооборудованием кузова (BCM) 336
Индикаторы и указатели 337
Фары 339
Система коррекции положения света фар 339
Система автоматического включения 0наружного освещения 340
Передние габариты, задние габариты и подсветка номерного знака 340
Противотуманные фары и противотуманные фонари 341
Указатели поворота и аварийная сигнализация 341
Фонари заднего хода 342
Освещение салона и багажного отделения 343
Лампы подсветки 344
Очистители и омыватели лобового стекла 346
Очиститель и омыватель стекла задней двери 347
Стеклоподъемники с электроприводом 347
Боковые зеркала заднего вида с электроприводом 350
Система складывания боковых зеркал заднего вида 351
Система управления отопителем и кондиционером (кондиционер с автоматическим управлением) 351
Центральный замок 353
Система дистанционного управления замками дверей и противоугонная система 354
Система электроусилителя рулевого управления (EPS) 355
Антиблокировочная система тормозов (ABS) 356
Система курсовой устойчивости (ESP), антиблокировочная система тормозов (ABS) и противобуксовочная система (TCL) 357
Система иммобилайзера 358
Система парковки 358
Разъемы проводки электрооборудования 359
Расположение разъёмов проводки электрооборудования автомобиля 361
370
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Кроме того, не закрывайте отверстия для датчиков температуры воздуха, расположенные около панели управления кондиционером и отопителем 2 Отопитель и кондиционер действуют только при работающем двигателе Работа отопителя непосредственно связана с температурой охлаждающей жидкости двигателя, поэтому управляйте отопителем, когда двигатель достаточно прогрелся Количество воздуха, проходящего через отопитель/кондиционер можно регулировать, изменяя частоту вращения вентилятора 3 На автомобилях с кондиционером, после начала охлаждения первые несколько минут выходящий из дефлекторов воздух может быть похожим на туман Это происходит из-за резкого охлаждения влажного воздуха и не является признаком неисправности 4 Слишком большое охлаждение вредно для здоровья Температура воздуха в салоне должна быть только на 5 6 ?C ниже температуры наружного воздуха 5 При использовании кондиционера убедитесь, что отверстие для подачи воздуха, находящееся перед лобовым стеклом, ничем не загорожено (например, листьями) 6 Кондиционер необходимо включать, по крайней мере, на 5 минут каждый месяц, даже в холодную погоду Это необходимо для смазывания внутренних частей компрессора и поддержания кондиционера в рабочем состоянии 7 При включении кондиционера обороты холостого хода двигателя увеличиваются Будьте осторожны при трогании автомобиля с места 8 В систему кондиционирования встроен салонный фильтр для очищения воздуха от пыли и грязи Примечание: замену фильтра см в главе "Техническое обслуживание и общие процедуры проверок и регулировок" 9 Направление и сила потока воздуха, выходящего из дефлектора, регулируются с помощью, соответственно, ручки и дискового регулятора на дефлекторе Панель управления отопителем и кондиционером с ручным управлением Примечание: расположение переключателей указано на рисунке "Панель управления отопителем и кондиционером с ручным управлением" 1 Выключатель [4] предназначен для включения кондиционера При повторном нажатии режим кондиционера выключается Отопитель работает, если отключен режим работы кондиционера 2 Переключатель режима забора воздуха [5] позволяет осуществлять забор воздуха либо снаружи автомобиля (вентиляция), либо из салона (рециркуляция) Выбор режима забора воздуха осуществляется нажатием на соответствующую сторону переключателя Примечание: режимом рециркуляции, особенно в холодную погоду, следует пользоваться в течение короткого промежутка времени, чтобы не создавать излишнего запотевания стекол Выключатель Режим Забор воздуха осуществляется снаружи автомобиля (вентиляция) Забор воздуха осуществляется из салона автомобиля (рециркуляция) Пример текста из раздела " Подвеска ":
Ступица переднего колеса Снятие и установка Примечание: Установка производится в порядке, обратном снятию Моменты затяжки указаны в тексте После установки проверьте и, при необходимости, отрегулируйте углы установки передних колес 1 Снимите переднее колесо Момент затяжки90 110 Н ?м 2 Отверните болт и отсоедините датчик (А) частоты вращения колеса от поворотного кулака Момент затяжки7 10 Н ?м 3 Отверните два болта (А), снимите тормозной суппорт (В) и подвесьте его на проволоке, как показано на рисунке Момент затяжки79 98 Н ?м 4 Снимите шплинт (B), отверните контргайку (A) крепления приводного вала к ступице переднего колеса и снимите шайбу (С) Момент затяжки196 275 Н ?м Примечание: при установке убедитесь, что шайба приводного вала установлена, как показано на рисунке (сторона с фаской обращена к гайке) 5 Отверните болты (А) крепления нижней шаровой опоры к поворотному кулаку Момент затяжки 98 118 Н ?м 6 Снимите шплинт, отверните гайку и, с помощью съемника, отсоедините наконечник (А) рулевой тяги от поворотного кулака Момент затяжки 24 33 Н ?м 7 Отверните винты (В) и снимите тормозной диск (А) 8 Отверните два болта (А) крепления стойки передней подвески к поворотному кулаку Момент затяжки 137 157 Н ?м 9 Снимите ступицу в сборе с поворотным кулаком Примечание: не повредите чехол и ротор датчика частоты вращения колеса Разборка 1 Снимите стопорное кольцо (А) Общий вид передней подвески 1 стойка передней подвески, 2 подрамник, 3 нижний рычаг, 4 стабилизатор поперечной устойчивости Пример текста из раздела " Тормозная система ":
Проверка 1 Проверьте втулки на отсутствие износа 2 Проверьте педаль тормоза на отсутствие деформации (изгиба и скручивания) 3 Проверьте возвратную пружину педали тормоза на отсутствие повреждения 4 Проверьте все детали на отсутствие трещин и износа Установка 1 Установка производится в порядке, обратном снятию Примечание: нанесите специальную смазку на внутреннюю поверхность втулок Смазка смазка для шасси LiG-2 2 Перед установкой штифта нанесите смазку на штифт и шайбу Передний дисковый тормозной механизм Проверка толщины накладок тормозных колодок 1 Измерьте толщину накладки тормозной колодки в месте наибольшего износа Если толщина накладки тормозной колодки меньше предельно допустимого значения, то замените тормозные колодки Толщина накладки колодки: Номинальное значение 11 мм Предельно допустимое значение2 мм Внимание: При необходимости замены тормозной колодки с накладкой в сборе заменяйте весь комплект тормозных колодок с левой и правой сторон автомобиля Не устанавливайте тормозные колодки разных типов или разных изготовителей в одном комплекте При замене тормозных колодок проверьте отсутствие деформации При замене фиксаторов тормозных колодок устанавливайте новый или бывший в эксплуатации фиксатор только после очистки его от посторонних частиц Необходимо заменять все четыре тормозных колодки комплектом Если есть заметная разница в толщине накладок тормозных колодок с левой и правой сторон, то проверьте плавность перемещения поршня, направляющего и стопорного пальцев 2 Проверьте накладки тормозных колодок на отсутствие повреждений, деформации или замасливания поверхности, а также отсутствие повреждений на металлических основах колодок Проверка толщины тормозного диска 1 Используя микрометр, измерьте толщину тормозного диска в восьми разных местах Толщина тормозного диска: Номинальное значение 26 мм Предельно допустимое значение 24 мм 2 Убедитесь, что разность толщины тормозного диска по периметру диска и в радиальном направлении не превышает допустимого значения Разность толщины диска между любыми измеренными точками: по периметру не более 0,01 мм в радиальном направлении не более 0,005 мм 3 Если толщина тормозного диска меньше предельно допустимого значения или диск неравномерно изношен, то снимите его и установите новый 4 Проверьте диаметр тормозного диска Наружный диаметр диска: модели с 15-дюймовыми колёсными дисками 280 мм модели с 16-дюймовыми колёсными дисками 300 мм Проверка биения тормозного диска 1 Снимите суппорт дискового тормоза в сборе, поднимите и закрепите тормоз в стороне с помощью проволоки 2 Осмотрите поверхность диска для выявления глубоких царапин, ржавчины и трещин Тщательно очистите диск и удалите всю ржавчину 3 Установите индикатор часового типа на расстоянии приблизительно 5 мм от наружного края тормозного диска и измерьте биение диска Предельно допустимое значение 0,04 мм Педаль тормоза 1 кронштейн педали, 2 выключатель стоп-сигналов, 3 возвратная пружина, 4 втулка, 5 внутренняя втулка, 6 педаль тормоза, 7 накладка педали Пример текста из раздела " Кузов ":
6 Отверните гайку (А) и снимите переднее крыло 7 Установка производится в порядке, обратном снятию Задняя дверь Регулировка задней двери 1 Перемещением фиксатора либо вверх-вниз, либо вправо-влево отрегулируйте его положение так, чтобы край задней двери был заподлицо с поверхностью заднего края кузова Момент затяжки22 27 Н ?м 2 Перемещением петель задней двери либо вверх-вниз, либо вправовлево отрегулируйте их положение так, чтобы зазор между задней дверью и кузовом был одинаковым по всему периметру двери 3 Поворотом резиновых опор задней двери либо по часовой стрелке, либо против часовой стрелки отрегулируйте высоту расположения двери Снятие и установка отделки задней двери Примечание: Во избежание повреждений кузова, при использовании плоской отвертки обмотайте жало отвертки защитной лентой Также, наклейте защитную ленту по периметру снимаемой детали Для защиты рук надевайте перчатки 1 Отверните винты и снимите отделочную панель задней двери (А) 2 Снимите верхнюю (В) и боковую (С) отделку проема стекла задней двери 3 Установка производится в порядке, обратном снятию Примечание: замените поврежденные фиксаторы на новые Снятие и установка замка задней двери 1 Снимите отделочную панель задней двери (см выше) 2 Отверните гайки крепления замка задней двери, затем отсоедините разъем электропривода и снимите замок (А) 3 Установка производится в порядке, обратном снятию Примечание: Убедитесь в надежности подсоединения разъема электропривода замка задней двери Проверьте правильность срабатывания замка задней двери Снятие и установка наружной ручки задней двери 1 Снимите отделочную панель задней двери (см выше) 2 Отсоедините разъем (А) 3 Отверните гайки и снимите накладку задней двери (А) 4 Снимите наружную ручку открывания двери (А) 5 Установка производится в порядке, обратном снятию Примечание: проверьте правильность срабатывания замка задней двери Лючок заливной горловины топливного бака Снятие и установка 1 Отверните болты крепления лючка заливной горловины топливного бака и снимите лючок (А) 2 Установка производится в порядке, обратном снятию Примечание: убедитесь, что лючок заливной горловины топливного бака открывается и запирается правильно Регулировка Проверьте, что закрытый лючок заливной горловины топливного бака находится заподлицо с кузовом автомобиля Пример текста из раздела " Кузов ":
2 Отверните винты крепления и снимите стекло люка, подняв его вверх Примечание: будьте осторожны, не повредите стекло люка крыши 3 Установка производится в порядке, обратном снятию Снятие и установка люка в сборе 1 Снимите следующие действия: а) Отделку порогов передних и задних боковых дверей б) Отделку передних, центральных и задних стоек кузова в) Отделку крыши г) Стекло люка 2 Отсоедините дренажные трубки 3 Отверните болты и гайки крепления и снимите люк в сборе, как показано на рисунке "Снятие люка в сборе" Примечание: будьте осторожны, не поцарапайте внутренние панели и другие элементы интерьера Снятие и установка дефлектора люка 1 Полностью откройте люк 2 Отсоедините тягу дефлектора от рамы люка и затем снимите дефлектор 3 Установка производится в порядке, обратном снятию Снятие и установка электродвигателя привода и контроллера люка крыши 1 Снимите потолочную консоль 2 Отсоедините разъем электродвигателя привода и контроллера люка в сборе, отверните винты крепления и снимите его 3 Установка производится в порядке, обратном снятию Примечание: после установки электродвигателя привода люка крыши выполните процедуру его инициализации Снятие и установка направляющей в сборе 1 Снимите люк в сборе 2 Опустите направляющую, потяните салазки в сторону задней части автомобиля и снимите направляющую люка в сборе 3 Снимите направляющую и салазки люка крыши Снятие люка в сборе 1 дренажная трубка, 2 люк в сборе
