Книга: KIA CERATO бензин 2004-2007 г.в.,, рестайлинг 2007-2009 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-27%
Книга: KIA CERATO (б) 2004-2007 г.в. + рест. 2007-2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA CERATO (б) 2004-2007 г.в. + рест. 2007-2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA CERATO (б) 2004-2007 г.в. + рест. 2007-2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA CERATO (б) 2004-2007 г.в. + рест. 2007-2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA CERATO (б) 2004-2007 г.в. + рест. 2007-2009 г.в. рем., экспл., то | Легион-Aвтодата
Книга: KIA CERATO (б) 2004-2007 г.в. + рест. 2007-2009 г.в. рем., экспл., то | Легион-Aвтодата
Артикул
7018514
ISBN
978-588850-463-5
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
584
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.6; 2.0

Представленное подробное руководство по ремонту Kia Cerato, уходу и эксплуатации данной марки автомобиля, выпущенного с 2004 по 2009 годы и снабженных бензиновыми двигателями G4ED (1,6 л), G4FC (1,6 л) и G4GC (2,0 л), бесспорно станет незаменимым помощником всех обладателей маневренной Kia Cerato, а также представляет интерес для тех, кто только присматривается к данному автомобилю.


Кроме того, такое пособие значительно облегчит работу специалистов станций технического обслуживания и автосервисов, поскольку в нем подробно изложены все основные ремонтные процедуры, что поможет грамотно и эффективно решить даже непростые задачи, связанные с починкой и уходом за Kia Cerato.


Данное пособие выпущено солидным издательством «Легион-Aвтодата», в его создании принимали участие дипломированные автоинженеры, имеющие большой практический опыт.


Поэтому в книге рассмотрены только самые актуальные и «горячие» темы, связанные с починкой и обслуживанием Kia Cerato, а также приведено немало другой необходимой информации (например, дорожной безопасности или подготовке авто к первому выезду).


Важно также, что в издании есть полная инструкция по эксплуатации Киа Церато. При этом весь материал изложен на доступном уровне, поэтому книга принесет немалую пользу даже тем, кто еще не успел столкнуться на практике с вопросами по ремонту и тонкостями технического обслуживания Kia Cerato.


А четкая группировка текста позволит Вам быстро найти необходимое место в книге и, не теряя времени, использовать полученную из нее информацию.


Вообще это руководство по ремонту Киа Церато отличает большое количество контрастных изображений и понятных схем, которые несомненно станут отличным подспорьем автомобилисту во время ремонта и помогут ему как следует разобраться во внутреннем и внешнем устройстве автомобиля.


Как известно, многие непредвиденные неприятности, связанные с работой автомобиля, могут произойти в дороге. Поэтому авторы уделили этой теме особое место в книге. Так, Вы узнаете, как без посторонней помощи диагностировать возможные неполадки, а также успешно ликвидировать их.


Это позволит автомобилисту сохранить свое время, материальные средства и без лишней нервотрепки продолжить свое путешествие. И только в особо трудных случаях необходимо прибегнуть к помощи специалистов автосервиса, с которыми даже неподготовленный владелец Киа Церато сможет общаться на равных, поскольку все ремонтные операции рассмотрены в книге весьма понятно и подробно.


В представленном мануале подчеркивается, что совершить ремонт Киа Церато своими силами в условиях гаража без применения специальных инструментов, вполне возможно даже тем, кто только начинает познавать основы ремонтного мастерства.


В книге приведена информация о том, каким образом разбирать, собирать, смазывать, чинить (или заменять) все агрегаты и системы машины (трансмиссию, тормозную систему – в том числе ABS и TCS, рулевое управление, подвески, автоматические и механические коробки передач и многое другое). Вы сможете также регулировать системы двигателя, включая системы впрыска бензина, зажигания, запуска и зарядки.


А еще в полном комплекте представлены электросхемы Kia Cerato для всех модификаций автомобиля и правила их работы. Описаны принципы действия и диагностики элементов электрооборудования.


В приложении к книге дана не только инструкция по эксплуатации Kia Cerato, но и таблица сопрягаемых параметров тех или иных деталей, пределы их допустимого износа, рекомендуемые материалы для смазки и многое другое.



Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

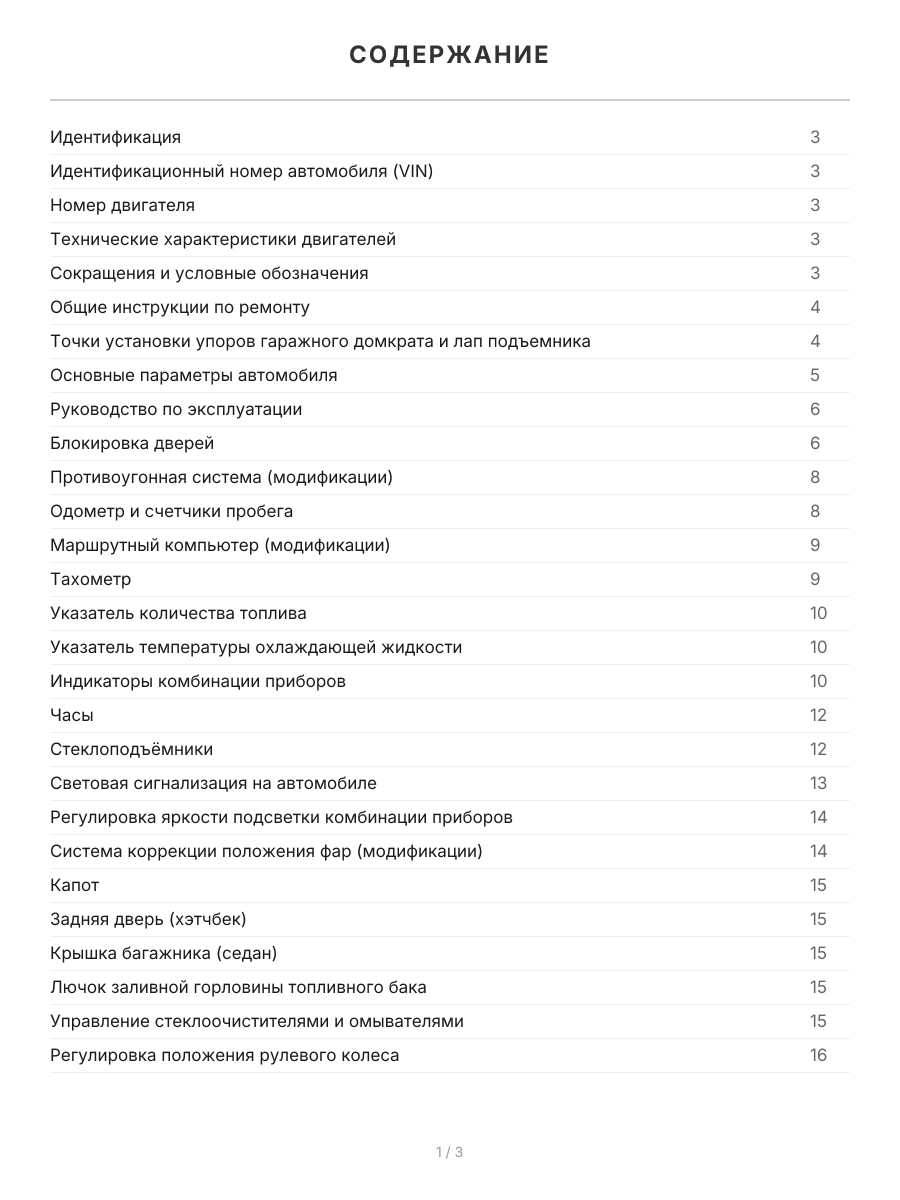

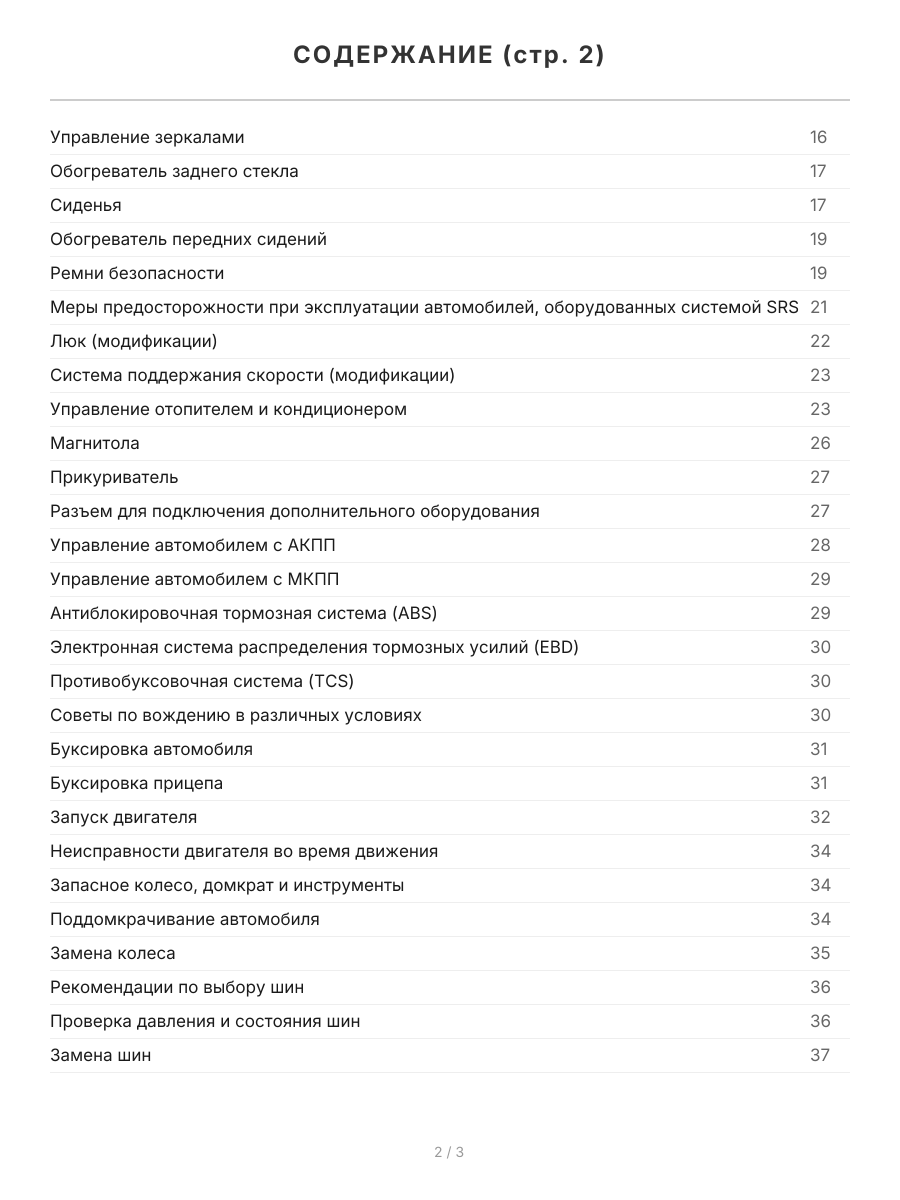

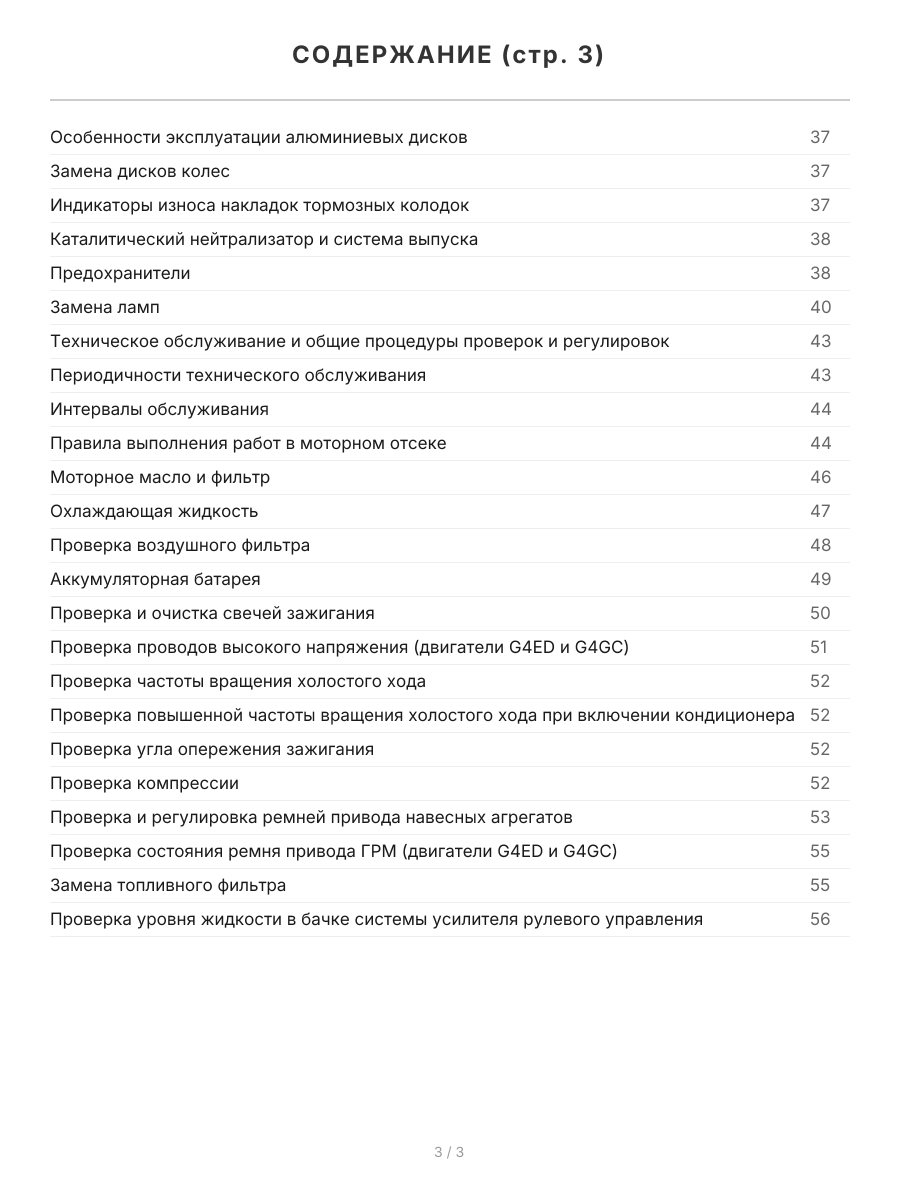

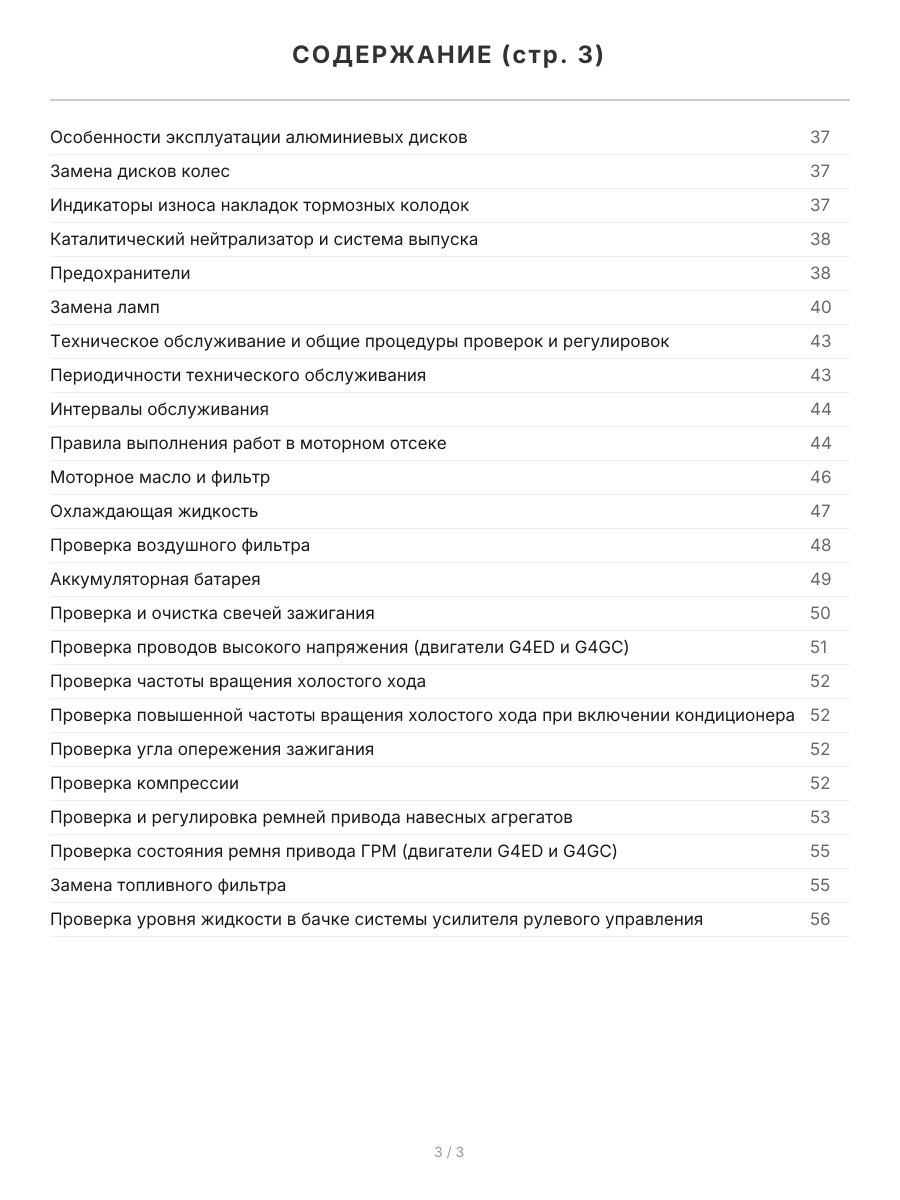

Оглавление
Идентификация 3
Идентификационный номер автомобиля (VIN) 3
Номер двигателя 3
Технические характеристики двигателей 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 4
Точки установки упоров гаражного домкрата и лап подъемника 4
Основные параметры автомобиля 5

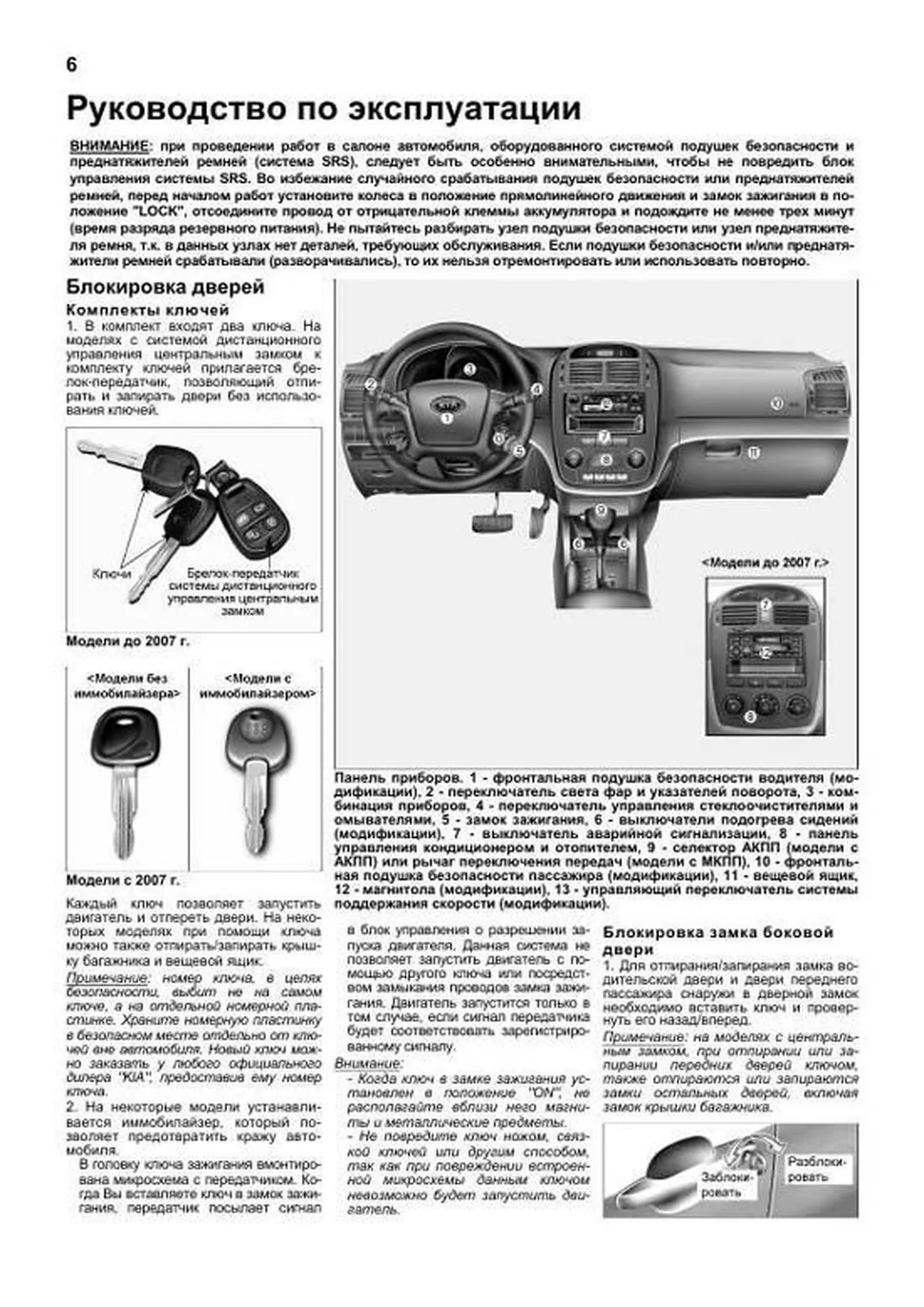

Руководство по эксплуатации 6
Блокировка дверей 6
Противоугонная система (модификации) 8
Одометр и счетчики пробега 8
Маршрутный компьютер (модификации) 9
Тахометр 9
Указатель количества топлива 10
Указатель температуры охлаждающей жидкости 10
Индикаторы комбинации приборов 10
Часы 12
Стеклоподъёмники 12
Световая сигнализация на автомобиле 13
Регулировка яркости подсветки комбинации приборов 14
Система коррекции положения фар (модификации) 14
Капот 15
Задняя дверь (хэтчбек) 15
Крышка багажника (седан) 15
Лючок заливной горловины топливного бака 15
Управление стеклоочистителями и омывателями 15
Регулировка положения рулевого колеса 16
Управление зеркалами 16
Обогреватель заднего стекла 17
Сиденья 17
Обогреватель передних сидений 19
Ремни безопасности 19
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 21
Люк (модификации) 22
Система поддержания скорости (модификации) 23
Управление отопителем и кондиционером 23
Магнитола 26
Прикуриватель 27
Разъем для подключения дополнительного оборудования 27
Управление автомобилем с АКПП 28
Управление автомобилем с МКПП 29
Антиблокировочная тормозная система (ABS) 29
Электронная система распределения тормозных усилий (EBD) 30
Противобуксовочная система (TCS) 30
Советы по вождению в различных условиях 30
Буксировка автомобиля 31
Буксировка прицепа 31
Запуск двигателя 32
Неисправности двигателя во время движения 34
Запасное колесо, домкрат и инструменты 34
Поддомкрачивание автомобиля 34
Замена колеса 35
Рекомендации по выбору шин 36
Проверка давления и состояния шин 36
Замена шин 37
Особенности эксплуатации алюминиевых дисков 37
Замена дисков колес 37
Индикаторы износа накладок тормозных колодок 37
Каталитический нейтрализатор и система выпуска 38
Предохранители 38
Замена ламп 40
Техническое обслуживание и общие процедуры проверок и регулировок 43
Периодичности технического обслуживания 43
Интервалы обслуживания 44
Правила выполнения работ в моторном отсеке 44
Моторное масло и фильтр 46
Охлаждающая жидкость 47
Проверка воздушного фильтра 48
Аккумуляторная батарея 49
Проверка и очистка свечей зажигания 50
Проверка проводов высокого напряжения (двигатели G4ED и G4GC) 51
Проверка частоты вращения холостого хода 52
Проверка повышенной частоты вращения холостого хода при включении кондиционера 52
Проверка угла опережения зажигания 52
Проверка компрессии 52
Проверка и регулировка ремней привода навесных агрегатов 53
Проверка состояния ремня привода ГРМ (двигатели G4ED и G4GC) 55
Замена топливного фильтра 55
Проверка уровня жидкости в бачке системы усилителя рулевого управления 56
Проверка уровня рабочей жидкости привода выключения сцепления (модели с МКПП) 56
Масло в МКПП 56
Рабочая жидкость АКПП 57
Проверка уровня тормозной жидкости 58
Проверка и замена тормозных колодок 59
Проверка стояночного тормоза 61
Проверка чехлов приводных валов 61
Проверка пыльника наконечника рулевой тяги 62
Проверка уровня жидкости для омывателей 62
Замена салонного фильтра 62
Заправка системы кондиционирования 62
Дополнительные проверки 62
Каталожные номера оригинальных запасных частей 63
Двигатель ALPHA (1,6 л) - механическая часть 65
Общая информация 65
Проверка гидрокомпенсаторов 65
Замена ремня привода ГРМ 66
Головка блока цилиндров (снятие распределительных валов и замена прокладки) 70
Двигатель и коробка передач в сборе 74
Поиск неисправностей по их признакам 79
Двигатель GAMMA (1,6 л) - механическая часть 80
Общая информация 80
Проверка и регулировка зазоров в приводе клапанов 81
Цепь привода ГРМ 84
Головка блока цилиндров (снятие распределительных валов и замена прокладки) 89
Двигатель и коробка передач в сборе 93
Поиск неисправностей по их признакам 98
Двигатель BETA (2,0 л) - механическая часть 99
Общая информация 99
Проверка и регулировка зазоров в приводе клапанов 100
Замена ремня привода ГРМ 102
Головка блока цилиндров (снятие распределительных валов и замена прокладки) 106
Двигатель и коробка передач в сборе 111
Поиск неисправностей по их признакам 116
Двигатель - общие процедуры ремонта 117
Головка блока цилиндров в сборе 117
Поршень и шатун 123
Коленчатый вал, маховик и пластина привода гидротрансформатора 128
Блок цилиндров 135
Опоры силового агрегата 137
Система охлаждения 140
Общая информация 140
Проверки и регулировки на автомобиле 140
Термостат 141
Трубки и шланги системы охлаждения 142
Насос охлаждающей жидкости 143
Отводящий патрубок системы охлаждения (двигатель G4FC) 146
Радиатор 147
Электровентилятор радиатора 149
Датчик температуры охлаждающей жидкости 150
Система смазки 151
Общая информация 151
Редукционный клапан 151
Датчик аварийного давления масла 151
Корпус масляного насоса (двигатели G4ED и G4GC) 152
Масляный насос (двигатель G4FC) 154
Масляный поддон 155
Система впрыска топлива (MFI) 157
Общие правила при работе с системой управления 157
Диагностика системы впрыска топлива 158
Периодическое обслуживание 187
Проверка компонентов системы впрыска топлива (MFI) 189
Проверка с помощью осциллографа 202
Проверки на разъеме электронного блока управления двигателем 204
Топливный бак и заливная горловина топливного бака 220
Топливный коллектор 222
Корпус дроссельной заслонки (двигатели G4ED и G4GC) 223
Трос педали акселератора и педаль акселератора (двигатели G4ED и G4GC) 224
Система снижения токсичности 226
Общая информация 226
Система принудительной вентиляции картера 226
Система улавливания паров топлива 228
Поиск неисправностей по их признакам 228
Системы впуска и выпуска 230
Воздушный фильтр 230
Впускной коллектор 230
Выпускной коллектор 233
Трубы системы выпуска и глушитель 235
Система зажигания 237
Поиск неисправностей по их признакам 237
Общая информация 237
Катушки зажигания 237
Система запуска двигателя 239
Таблица технических данных 239
Поиск неисправностей по их признакам 239
Общая информация 239
Проверки и регулировки стартера 239
Стартер 241
Система зарядки 246
Поиск неисправностей по их признакам 246
Общая информация 246
Меры предосторожности при обслуживании 246
Проверка системы 246
Генератор 248
Проверка формы сигнала выходного напряжения генератора на мотор-тестере (осциллографе) 253
Сцепление 254
Поиск неисправностей по их признакам 254
Технические операции на автомобиле 255
Кожух сцепления и ведомый диск сцепления 256
Главный цилиндр гидропривода выключения сцепления 258
Педаль сцепления 259
Рабочий цилиндр гидропривода выключения сцепления 260
Механическая коробка передач (M5BF2) 261
Проверка уровня масла и процедура замены масла 261
Замена сальника приводного вала 261
Коробка передач в сборе 261
Механизм переключения передач МКПП 265
Рычаг переключения передач 265
Поиск неисправностей по их признакам 265
Механическая коробка передач (M5CF1) 266
Проверка уровня масла и процедура замены масла 266
Проверка выключателя фонарей заднего хода 266
Замена сальника приводного вала 266
Механическая коробка передач в сборе 267
Поиск неисправностей по их признакам 269
Моменты затяжки резьбовых соединений 269
Автоматическая коробка передач (F4A42) 270
Общее описание 270
Предварительные операции 270
Диагностика АКПП 271
Поиск неисправностей АКПП 276
Проверка компонентов АКПП 281
Механизм управления коробкой передач 282
Коробка передач в сборе 284
Электронный блок управления АКПП 284
Автоматическая коробка передач (A4AF3) 285
Общее описание 285
Предварительные операции 285
Диагностика АКПП 287
Проверка электронного блока управления АКПП 288
Поиск неисправностей АКПП 288
Проверка компонентов АКПП 299
Механизм управления коробкой передач 300
Коробка передач в сборе 303
Электронный блок управления АКПП 306
Автоматическая коробка передач (A4CF1 и A4CF2) 307
Общее описание 307
Предварительные проверки 307
Диагностика КПП 308
Проверка механических систем АКПП 314
Блок электромагнитных клапанов 315
Электромагнитный клапан "VFS" 316
Датчик частоты вращения входного вала коробки передач 316
Датчик частоты вращения выходного вала коробки передач 317
Датчик температуры рабочей жидкости АКПП 317
Выключатель запрещения запуска 318
Селектор АКПП 318
Коробка передач в сборе 319
Приводные валы 322
Подвеска 324
Проверки и регулировки 324
Поиск неисправностей по их признакам 324
Передняя подвеска 326
Стойка передней подвески 326

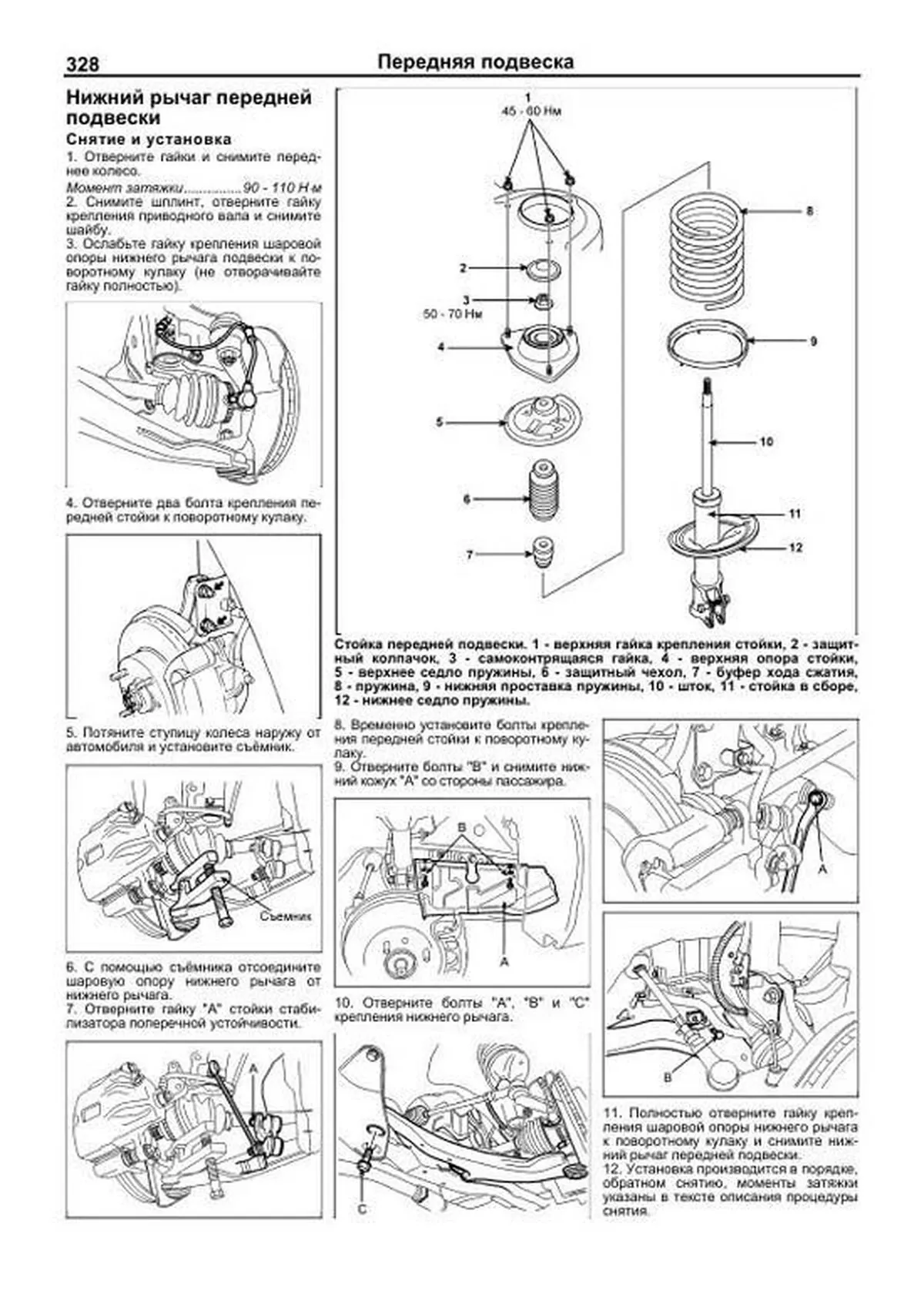

Нижний рычаг передней подвески 328
Стабилизатор поперечной устойчивости передней подвески 330

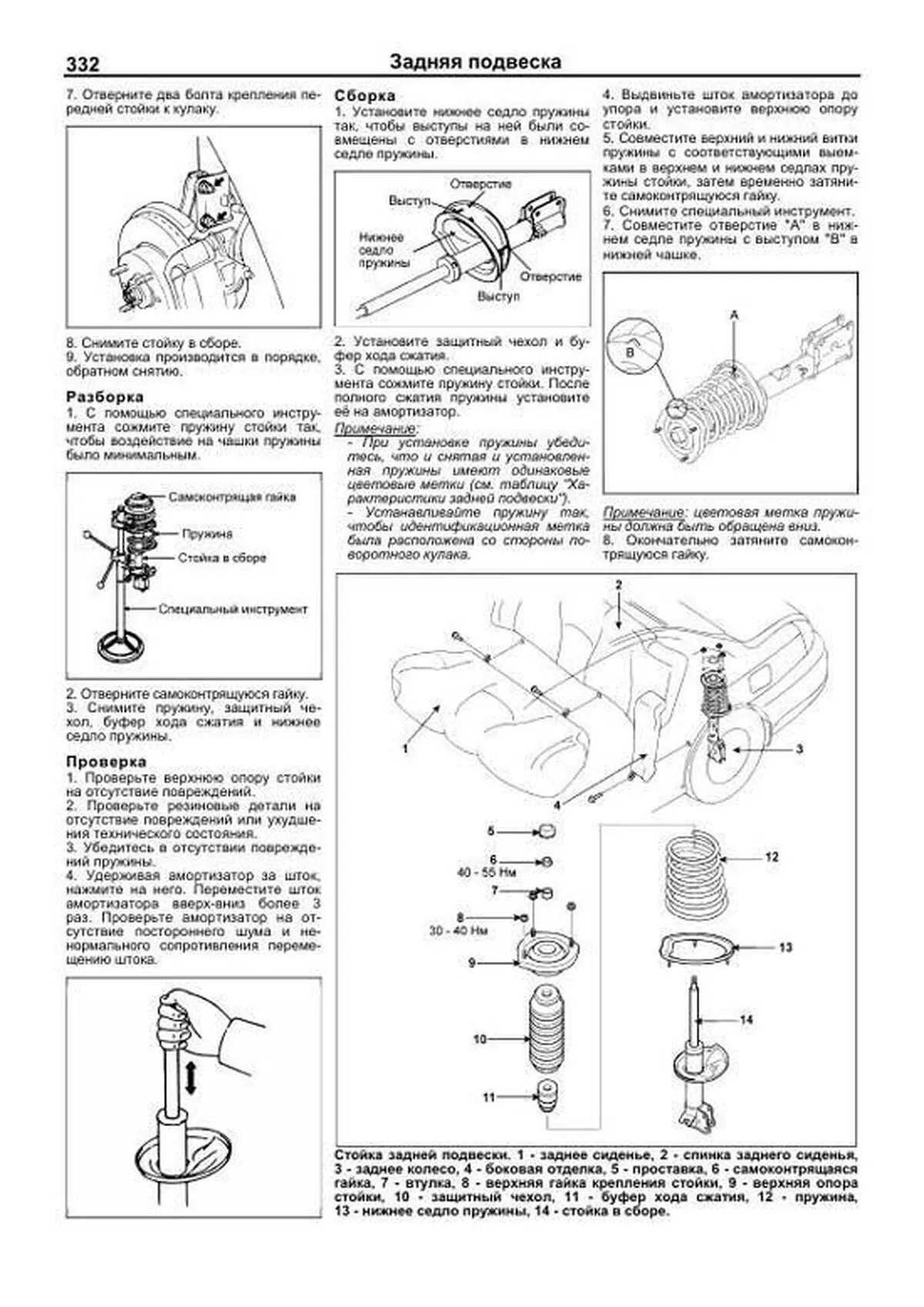

Задняя подвеска 331
Стойка задней подвески 331
Поперечные рычаги и поперечная балка задней подвески 333
Продольный рычаг 333
Стабилизатор поперечной устойчивости задней подвески 334
Рулевое управление 335
Поиск неисправностей по их признакам 335
Технические операции на автомобиле 336
Рулевая колонка и вал рулевого управления 338
Рулевой механизм в сборе 339
Разборка и сборка рулевого механизма 341
Шланги гидросистемы усилителя рулевого управления 343
Насос гидроусилителя рулевого управления 344
Разборка и сборка насоса гидроусилителя рулевого управления 345
Основные технические данные рулевого управления 345
Тормозная система 346
Поиск неисправностей по их признакам 346
Проверки и регулировки 347
Педаль тормоза 349
Вакуумный усилитель тормозов 350
Главный тормозной цилиндр 351
Регулятор давления задних тормозов (модели без ABS) 352
Магистрали тормозной системы 353
Передние дисковые тормоза 353
Задние дисковые тормоза 355
Задние барабанные тормоза 357
Стояночный тормоз 359
Проверки и регулировки 359
Стояночный тормоз (модели с задними барабанными тормозами) 359
Стояночный тормоз (модели с задними дисковыми тормозами) 360
Антиблокировочная система тормозов (ABS), электронная система распределения тормозных усилий (EBD) и противобуксовочная система (TCS) 361
Общая информация 361
Поиск неисправностей 362
Электронный блок управления ABS и модулятор 367
Датчики частоты вращения передних колёс 368
Датчики частоты вращения задних колёс 368
Кузов 369
Поиск неисправностей по их признакам 369
Капот 370
Крышка багажника 370
Передняя боковая дверь 371
Задняя боковая дверь 374
Центральная консоль 376
Панель приборов 377
Отделка салона 379
Отделка крыши 380
Отделка багажника 381
Люк (модификации) 382
Лобовое стекло 383
Заднее стекло 384
Передний бампер 384
Задний бампер 385
Переднее сиденье 386
Заднее сиденье 387
Ремни безопасности 387
Отопитель, кондиционер и система вентиляции 389
Меры безопасности и особенности технического обслуживания и ремонта 389
Поиск неисправностей 390
Основные проверки и регулировки 390
Компрессор 394
Электровентилятор конденсатора, реле электродвигателя и тройной выключатель по давлению хладагента 397
Датчик температуры воздуха за испарителем 398
Датчик влажности и датчик температуры воздуха в салоне автомобиля 398
Датчик солнечного света 398
Датчик температуры наружного воздуха 399
Датчик системы AQS 399
Блок отопителя 399
Блок электровентилятора отопителя 400
Сервоприводы заслонок блока отопителя 401
Кондиционер с ручным управлением 402
Кондиционер с автоматическим управлением 403
Система безопасности (SRS) 405
Общая информация 405
Меры безопасности при эксплуатации и при проведении ремонтных работ 406
Поиск неисправностей 406
Электронный блок управления SRS 411
Модуль подушки безопасности водителя и спиральный провод 411
Модуль подушки безопасности пассажира 412
Модуль боковой подушки безопасности 412
Модуль шторки безопасности 412
Ремень безопасности с преднатяжителем 413
Датчики бокового удара 413
Электрооборудование кузова 414
Поиск неисправностей по их признакам 414
Аудиосистема 419
Комбинированный переключатель 421
Звуковой сигнал 423
Центральный замок, система дистанционного управления центральным замком и противоугонная система 423
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS) 429
Система открывания багажника (седан) 435
Монтажные блоки 435
Комбинация приборов 436
Боковые зеркала заднего вида с электроприводом 439
Стеклоподъемники с электроприводом 441
Обогреватель заднего стекла 442
Стеклоочистители и омыватели 443
Электрохроматическое зеркало заднего вида 445
Система освещения 445
Система автоматического включения наружного освещения 448
Корректор фар 449
Иммобилайзер 449
Замок зажигания 451
Система поддержания скорости 452
Схемы электрооборудования 454
Пояснения к схемам электрооборудования 454
Блоки реле, предохранители и плавкие вставки (модели с 2007 г) 457
Схемы электрооборудования (модели до 2007 г) 460
Система электропитания 460
Точки заземления 461
Системы запуска и зарядки 463
Система управления двигателем G4ED и АКПП 464
Система управления двигателем G4GC и АКПП 470
Система управления электровентиляторами 476
Система управления электрооборудованием кузова (BCM) 477
Комбинация приборов 480
Фары 483
Габариты и противотуманные фары 484
Задние противотуманные фонари и корректор фар 485
Указатели поворота и аварийная сигнализация 486
Звуковой сигнал, стоп-сигналы и фонари заднего хода 487
Лампы освещения салона 488
Подсветка 489
Стеклоочистители и омыватели 491
Стеклоподъемники с электроприводом 492
Люк крыши с электроприводом 494
Боковые зеркала заднего вида с электроприводом 495
Отопитель и кондиционер с ручным управлением 496
Отопитель и кондиционер с автоматическим управлением, антиобледенитель щеток 498
Обогреватель заднего стекла и выключатель открывания багажника 500
Обогреватели передних сидений 501
Центральный замок 502
Система дистанционного управления центральным замком и противоугонная система 503
Антиблокировочная система тормозов (ABS) и противобуксовочная система (TCS) 504
Система пассивной безопасности (SRS) 505
Система поддержания скорости 507
Аудиосистема 508
Диагностический разъем, универсальный сервисный разъем 509
Разъем для подключения дополнительного оборудования, часы и прикуриватель 510
Разъемы проводки, монтажных блоков и разъемы перемычки (модели до 2007 г) 511
Соединительные разъемы 511
Перемычки 515
Разъемы монтажного блока в моторном отсеке 516
Разъемы монтажного блока в салоне 517
Схемы электрооборудования (модели с 2007 г) 518
Распределение электропитания 518
Цепи соединения с массой 521
Цепи монтажного блока в салоне 524
Системы запуска 528
Системы зарядки 529
Система управления двигателем G4GC 529
Система управления двигателем G4FC (модели с МКПП) 531
Система управления двигателем G4FC (модели с АКПП) 533
Система управления электровентиляторами 535
Система электронного управления АКПП (G4GC) 536
Система электронного управления АКПП (G4FC) 537
Система управления электрооборудованием кузова (BCM) 537
Комбинация приборов 539
Система автоматического включения наружного освещения 540
Фары 541
Корректор фар 542
Передние габариты, задние габариты и подсветка номерного знака 543
Противотуманные фары и задние противотуманные фонари 544
Фонари заднего хода 545
Стоп-сигналы 545
Лампы освещения салона 547
Подсветка 548
Система автоматического затемнения зеркала заднего вида 550
Очистители и омыватели лобового стекла 550
Очиститель и омыватель заднего стекла 551
Стеклоподъемники с электроприводом 551
Люк крыши с электроприводом 553
Боковые зеркала заднего вида с электроприводом 554
Отопитель и кондиционер с ручным управлением (модели до 052008 г) 554
Отопитель и кондиционер с ручным управлением (модели с 052008 г) 556
Отопитель и кондиционер с автоматическим управлением 557
Обогреватель заднего стекла и обогреватели боковых зеркал заднего вида 559
Обогреватели передних сидений 560
Центральный замок 560
Система дистанционного управления центральным замком и противоугонная система 562
Система дистанционного открывания багажника 562
Система определения скорости автомобиля 563
Антиблокировочная система тормозов (ABS) и противобуксовочная система (TCS) 564
Система пассивной безопасности (SRS) 565
Система поддержания скорости 566
Система иммобилайзера (модели до 072007 г) 567
Система иммобилайзера (модели с 072007 г) 567
Аудиосистема 568
Звуковой сигнал 569
Цепи диагностических и сервисных разъемов 569
Часы и прикуриватель (разъем для подключения дополнительного оборудования) 571
Расположение разъёмов проводки электрооборудования автомобиля (модели с 2007 г) 572
581
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Блокировка дверей Комплекты ключей 1 В комплект входят два ключа На моделях с системой дистанционного управления центральным замком к комплекту ключей прилагается брелок-передатчик, позволяющий отпирать и запирать двери без использования ключей Модели до 2007 г Модели с 2007 г Каждый ключ позволяет запустить двигатель и отпереть двери На некоторых моделях при помощи ключа можно также отпирать/запирать крышку багажника и вещевой ящик Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля Новый ключ можно заказать у любого официального дилера "KIA", предоставив ему номер ключа 2 На некоторые модели устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля В головку ключа зажигания вмонтирована микросхема с передатчиком Когда Вы вставляете ключ в замок зажигания, передатчик посылает сигнал в блок управления о разрешении запуска двигателя Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания Двигатель запустится только в том случае, если сигнал передатчика будет соответствовать зарегистрированному сигналу Внимание: Когда ключ в замке зажигания установлен в положение "ON", не располагайте вблизи него магниты и металлические предметы Не повредите ключ ножом, связкой ключей или другим способом, так как при повреждении встроенной микросхемы данным ключом невозможно будет запустить двигатель Блокировка замка боковой двери 1 Для отпирания/запирания замка водительской двери и двери переднего пассажира снаружи в дверной замок необходимо вставить ключ и провернуть его назад/вперед Примечание: на моделях с центральным замком, при отпирании или запирании передних дверей ключом, также отпираются или запираются замки остальных дверей, включая замок крышки багажника Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней, перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее трех минут (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно 6 Панель приборов 1 фронтальная подушка безопасности водителя (модификации), 2 переключатель света фар и указателей поворота, 3 комбинация приборов, 4 переключатель управления стеклоочистителями и омывателями, 5 замок зажигания, 6 выключатели подогрева сидений (модификации), 7 выключатель аварийной сигнализации, 8 панель управления кондиционером и отопителем, 9 селектор АКПП (модели с АКПП) или рычаг переключения передач (модели с МКПП), 10 фронтальная подушка безопасности пассажира (модификации), 11 вещевой ящик, 12 магнитола (модификации), 13 управляющий переключатель системы поддержания скорости (модификации) Пример текста из раздела " Передняя подвеска ":
Нижний рычаг передней подвески Снятие и установка 1 Отверните гайки и снимите переднее колесо Момент затяжки90 110 Н ?м 2 Снимите шплинт, отверните гайку крепления приводного вала и снимите шайбу 3 Ослабьте гайку крепления шаровой опоры нижнего рычага подвески к поворотному кулаку (не отворачивайте гайку полностью) 4 Отверните два болта крепления передней стойки к поворотному кулаку 5 Потяните ступицу колеса наружу от автомобиля и установите съёмник 6 С помощью съёмника отсоедините шаровую опору нижнего рычага от нижнего рычага 7 Отверните гайку "A" стойки стабилизатора поперечной устойчивости 8 Временно установите болты крепления передней стойки к поворотному кулаку 9 Отверните болты "B" и снимите нижний кожух "A" со стороны пассажира 10 Отверните болты "A", "B" и "C" крепления нижнего рычага 11 Полностью отверните гайку крепления шаровой опоры нижнего рычага к поворотному кулаку и снимите нижний рычаг передней подвески 12 Установка производится в порядке, обратном снятию, моменты затяжки указаны в тексте описания процедуры снятия Стойка передней подвески 1 верхняя гайка крепления стойки, 2 защитный колпачок, 3 самоконтрящаяся гайка, 4 верхняя опора стойки, 5 верхнее седло пружины, 6 защитный чехол, 7 буфер хода сжатия, 8 пружина, 9 нижняя проставка пружины, 10 шток, 11 стойка в сборе, 12 нижнее седло пружины Пример текста из раздела " Задняя подвеска ":
7 Отверните два болта крепления передней стойки к кулаку 8 Снимите стойку в сборе 9 Установка производится в порядке, обратном снятию Разборка 1 С помощью специального инструмента сожмите пружину стойки так, чтобы воздействие на чашки пружины было минимальным 2 Отверните самоконтрящуюся гайку 3 Снимите пружину, защитный чехол, буфер хода сжатия и нижнее седло пружины Проверка 1 Проверьте верхнюю опору стойки на отсутствие повреждений 2 Проверьте резиновые детали на отсутствие повреждений или ухудшения технического состояния 3 Убедитесь в отсутствии повреждений пружины 4 Удерживая амортизатор за шток, нажмите на него Переместите шток амортизатора вверх-вниз более 3 раз Проверьте амортизатор на отсутствие постороннего шума и ненормального сопротивления перемещению штока Сборка 1 Установите нижнее седло пружины так, чтобы выступы на ней были совмещены с отверстиями в нижнем седле пружины 2 Установите защитный чехол и буфер хода сжатия 3 С помощью специального инструмента сожмите пружину стойки После полного сжатия пружины установите её на амортизатор Примечание: При установке пружины убедитесь, что и снятая и установленная пружины имеют одинаковые цветовые метки (см таблицу "Характеристики задней подвески") Устанавливайте пружину так, чтобы идентификационная метка была расположена со стороны поворотного кулака 4 Выдвиньте шток амортизатора до упора и установите верхнюю опору стойки 5 Совместите верхний и нижний витки пружины с соответствующими выемками в верхнем и нижнем седлах пружины стойки, затем временно затяните самоконтрящуюся гайку 6 Снимите специальный инструмент 7 Совместите отверстие "A" в нижнем седле пружины с выступом "B" в нижней чашке Примечание: цветовая метка пружины должна быть обращена вниз 8 Окончательно затяните самоконтрящуюся гайку Пример текста из раздела " Тормозная система ":
3 Нажмите на педаль тормоза и измерьте давление на входе и выходе регулятора давления задних тормозов Если измеренное давление соответствует техническим данным, то регулятор исправлен Давление: передние тормоза: A26 кг/см 2 (2,55 МПа) B80 кг/см 2 (7,85 МПа) задние тормоза: A'26 кг/см 2 (2,55 МПа) B' 40,6 ? 3 кг/см 2 (3,98 ? 0,29 МПа) Характеристика распределения тормозных усилий регулятором Магистрали тормозной системы Снятие Внимание: тормозная жидкость является токсичной и коррозионной, поэтому не допускайте попадания тормозной жидкости на лакокрасочное покрытие кузова Если жидкость пролита на какие-либо детали, то немедленно смойте её водой 1 Для отсоединения тормозного шланга от трубки, закрепленной на кронштейне, отверните накидную гайку с помощью 10 мм накидного гаечного ключа 2 Извлеките фиксатор тормозного шланга с помощью плоскогубцев 3 Отверните соединительный болт и отсоедините тормозной шланг от суппорта тормоза 4 Снимите тормозной шланг с поворотного кулака Проверка 1 Проверьте тормозные трубки на отсутствие трещин, деформаций и коррозии 2 Проверьте тормозные шланги на отсутствие трещин, деформаций и на герметичность 3 Проверьте накидные гайки крепления тормозных трубок на отсутствие повреждений и утечек Установка 1 Установка производится в порядке, обратном снятию Внимание: Устанавливайте тормозные шланги так, чтобы они не были скручены Тормозные трубки и шланги следует устанавливать как можно дальше от острых углов, сварных швов или подвижных деталей автомобиля 2 Закрепите тормозной шланг на поворотном кулаке (кулаке заднего колеса) c помощью фиксатора, затянув фиксатор 12 мм болтом, затем подсоедините тормозной шланг к суппорту тормоза и затяните перепускной болт Внимание: убедитесь, что при подсоединении тормозного шланга к суппорту устанавливаются новые уплотнительные шайбы Примечание: при установке перепускного болта расположите уплотнительные шайбы как показано на рисунке 3 Для подсоединения тормозного шланга к трубке, закрепленной на кронштейне, совместите наконечник шланга с отверстием в кронштейне, установите фиксатор и затяните накидную гайку трубки 4 Затяните соединения тормозных трубок и шлангов Момент затяжки: Накидные гайки трубок 13 17 Н ?м Болт крепления тормозного шланга к суппорту тормоза 25 30 Н ?м 5 После подсоединения всех тормозных шлангов и трубок удалите воздух из гидропривода тормозов Передние дисковые тормоза Снятие тормозных колодок 1 Снимите переднее колесо 2 Опустите рычаг стояночного тормоза 3 Проверьте толщину накладок тормозных колодок через технологические отверстия суппорта Толщина накладки тормозной колодки: Номинальное значение 11 мм Предельно допустимое значение 2 мм Пример текста из раздела " Кузов ":

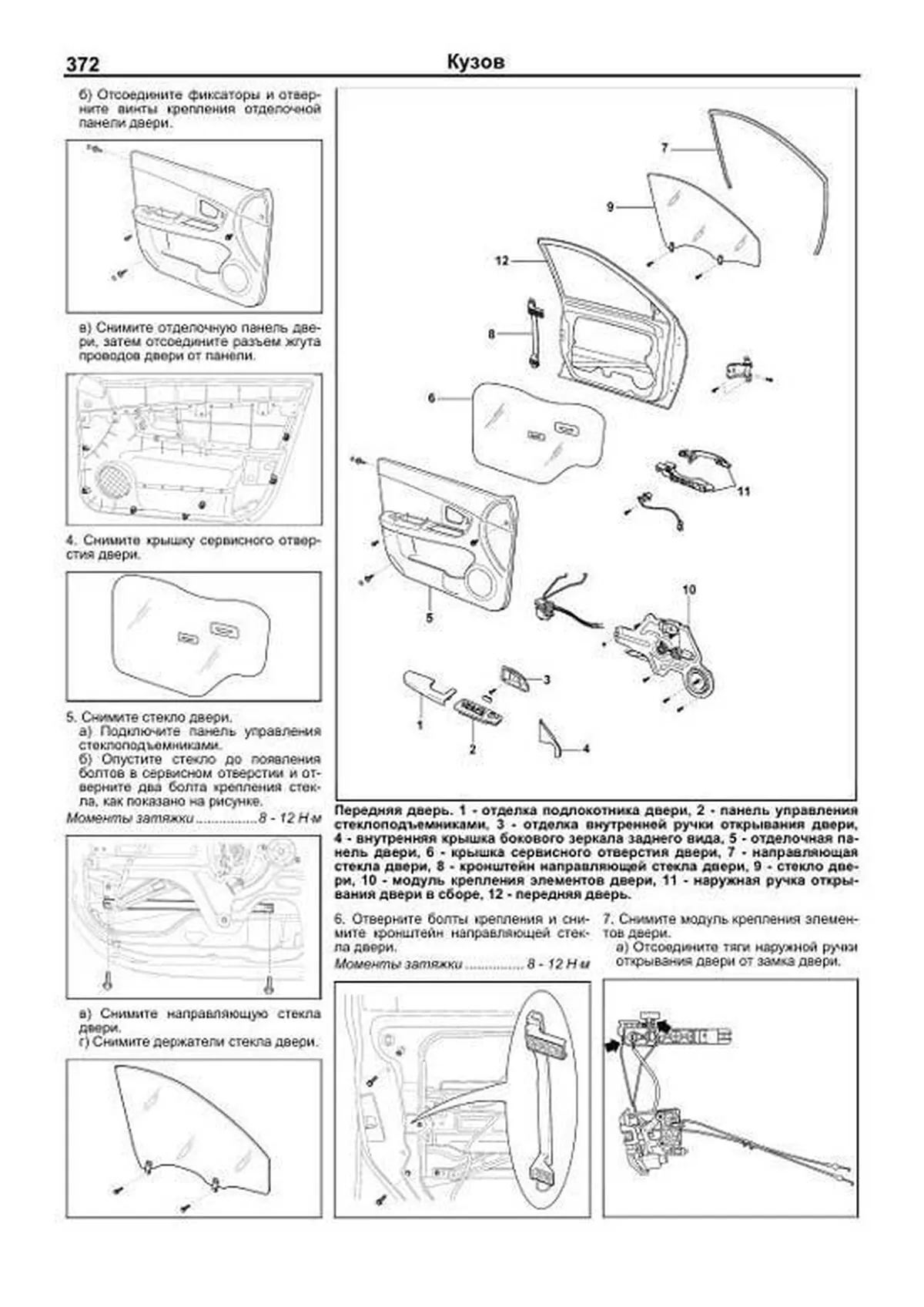

б) Отсоедините фиксаторы и отверните винты крепления отделочной панели двери в) Снимите отделочную панель двери, затем отсоедините разъем жгута проводов двери от панели 4 Снимите крышку сервисного отверстия двери 5 Снимите стекло двери а) Подключите панель управления стеклоподъемниками б) Опустите стекло до появления болтов в сервисном отверстии и отверните два болта крепления стекла, как показано на рисунке Моменты затяжки 8 12 Н ?м в) Снимите направляющую стекла двери г) Снимите держатели стекла двери 6 Отверните болты крепления и снимите кронштейн направляющей стекла двери Моменты затяжки 8 12 Н ?м 7 Снимите модуль крепления элементов двери а) Отсоедините тяги наружной ручки открывания двери от замка двери Передняя дверь 1 отделка подлокотника двери, 2 панель управления стеклоподъемниками, 3 отделка внутренней ручки открывания двери, 4 внутренняя крышка бокового зеркала заднего вида, 5 отделочная панель двери, 6 крышка сервисного отверстия двери, 7 направляющая стекла двери, 8 кронштейн направляющей стекла двери, 9 стекло двери, 10 модуль крепления элементов двери, 11 наружная ручка открывания двери в сборе, 12 передняя дверь
