| Идентификация 3 |
| Сокращения и условные обозначения 3 |
| Общие инструкции по ремонту 4 |
| Точки установки гаражного домкрата и лап подъемника 4 |

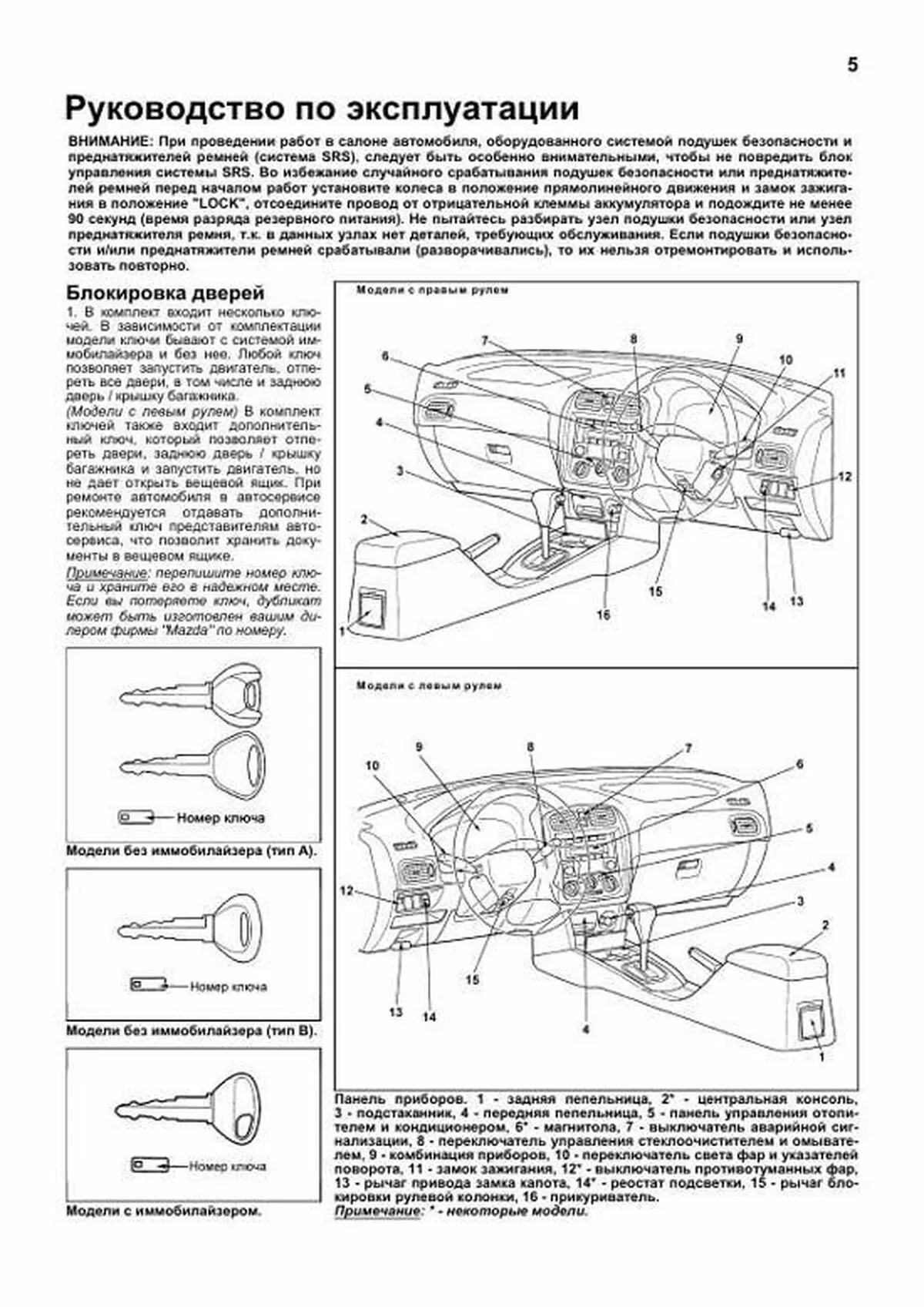

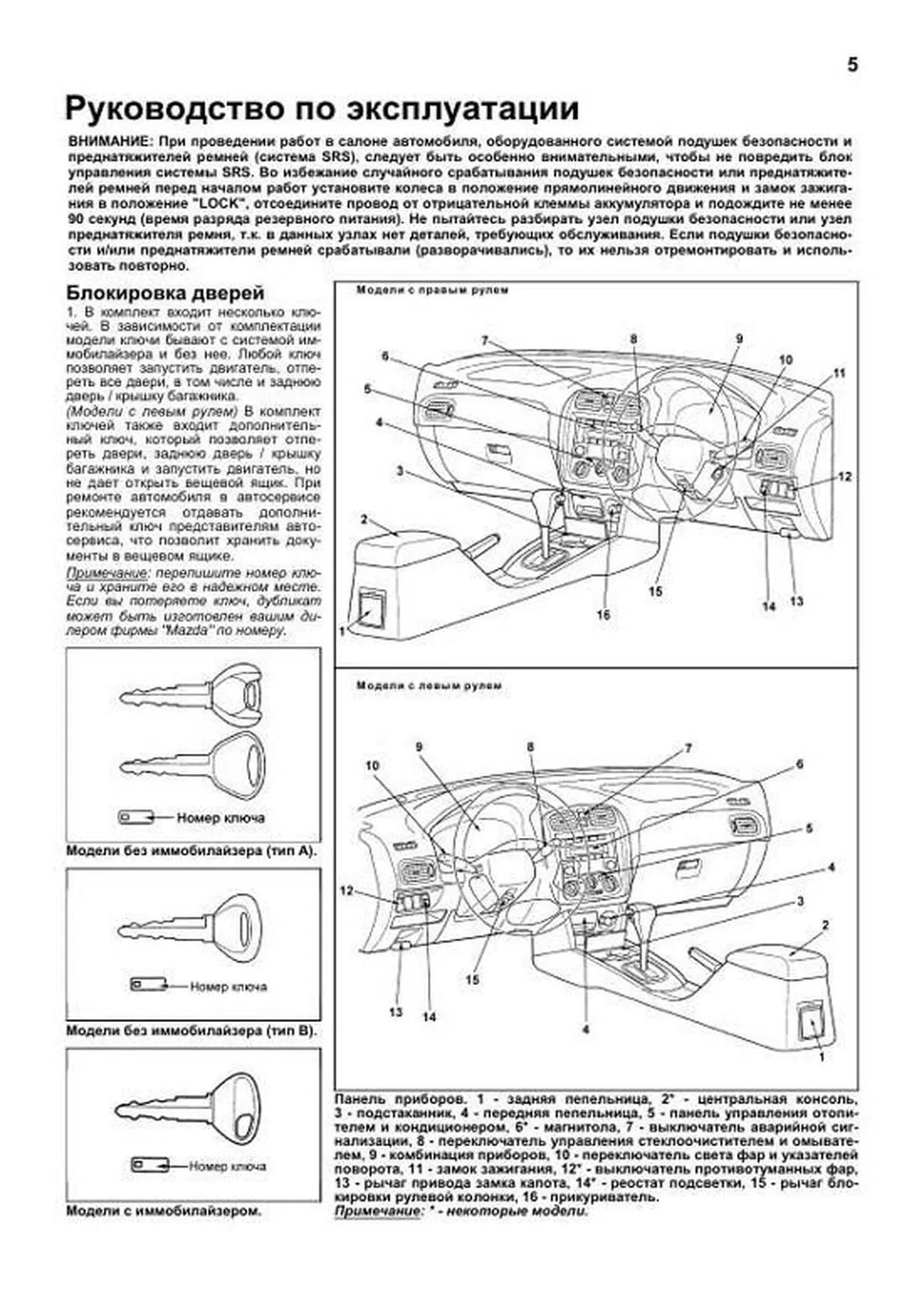

| Руководство по эксплуатации 5 |
| Блокировка дверей 5 |
| Одометр и счетчик пробега 6 |
| Тахометр 7 |
| Указатель количества топлива 7 |
| Указатель температуры охлаждающей жидкости 7 |
| Индикаторы комбинации приборов 7 |
| Термометр 9 |
| Часы 9 |
| Стеклоподъемники 9 |
| Световая сигнализация на автомобиле 10 |
| Регулировка яркости подсветки комбинации приборов 10 |
| Капот и задняя дверь / крышка багажника 10 |
| Лючок топливозаливной горловины 11 |
| Переключатель управления стеклоочистителем и омывателем 11 |
| Регулировка положения рулевого колеса 12 |
| Управление зеркалами 12 |
| Сиденья 12 |
| Ремни безопасности 14 |
| Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 15 |
| Люк 15 |
| Стояночный тормоз 16 |

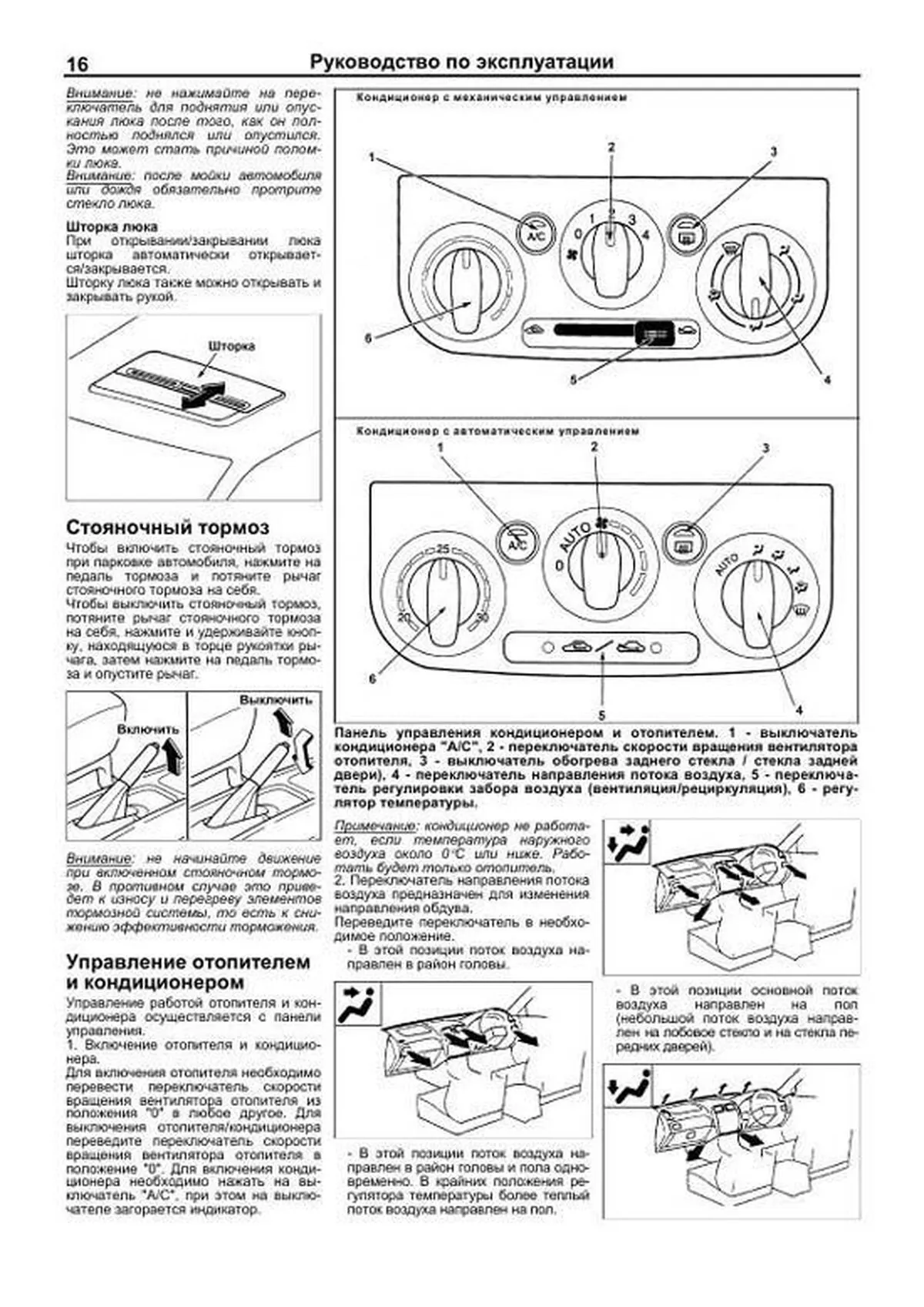

| Управление отопителем и кондиционером 16 |
| Магнитола 17 |
| Управление автомобилем с АКПП 20 |
| Антиблокировочная тормозная система (ABS) 20 |
| Противобуксовочная система (TCS) и система курсовой устойчивости (DSC) 21 |
| Особенности трансмиссии моделей 4WD 21 |
| Советы по вождению в различных условиях 22 |
| Буксировка автомобиля 22 |
| Запуск двигателя 23 |
| Неисправности двигателя во время движения 24 |
| Домкрат и инструменты 24 |
| Запасное колесо 24 |
| Поддомкрачивание автомобиля 24 |
| Замена колеса 25 |
| Рекомендации по выбору шин 25 |
| Проверка давления и состояния шин 26 |
| Замена шин 26 |
| Особенности эксплуатации алюминиевых дисков 26 |
| Замена дисков колес 27 |
| Индикаторы износа накладок тормозных колодок 27 |
| Каталитический нейтрализатор и система выпуска 27 |
| Проверка и замена предохранителей 28 |
| Замена ламп 29 |
| Техническое обслуживание и общие проверки и регулировки 31 |
| Интервалы обслуживания 31 |
| Моторное масло и фильтр 32 |
| Охлаждающая жидкость 32 |
| Проверка и замена воздушного фильтра 33 |
| Замена салонного фильтра 33 |
| Ремни привода навесных агрегатов 33 |
| Аккумуляторная батарея 34 |
| Проверка свечей зажигания 35 |
| Снятие и установка топливного фильтра 35 |
| Регулировка угла опережения зажигания 35 |
| Регулировка частоты вращения холостого хода 36 |
| Проверка системы повышения частоты вращения холостого хода 36 |
| Проверка СО и СН в отработавших газах 36 |
| Проверка давления конца такта сжатия 37 |
| Проверка уровня и замена масла в МКПП 37 |
| Проверка уровня и замена масла в раздаточной коробке 37 |
| Проверка уровня и замена рабочей жидкости АКПП 38 |
| Проверка уровня и замена масла в заднем редукторе 39 |
| Проверка уровня рабочей жидкости усилителя рулевого управления 39 |
| Прокачка системы усилителя рулевого управления 39 |
| Проверка уровня рабочей жидкости сцепления и тормозной системы 39 |
| Двигатель B3 - механическая часть 40 |
| Проверка и регулировка зазоров в приводе клапанов 40 |
| Ремень привода ГРМ 40 |
| Головка блока цилиндров 42 |
| Блок цилиндров 43 |
| Замена переднего сальника коленчатого вала 44 |
| Силовой агрегат 45 |
| Двигатели ZL, ZM - механическая часть 47 |
| Проверка тепловых зазоров в приводе клапанов 47 |
| Регулировка тепловых зазоров в приводе клапанов 47 |
| Ремень привода ГРМ 48 |
| Головка блока цилиндров 50 |
| Система изменения фаз газораспределения (VVT) 52 |
| Блок цилиндров 54 |
| Передний сальник коленчатого вала 54 |
| Задний сальник коленчатого вала 54 |
| Силовой агрегат 55 |
| Двигатели FP, FS - механическая часть 58 |
| Проверка тепловых зазоров в приводе клапанов 58 |
| Регулировка тепловых зазоров в приводе клапанов 58 |
| Ремень привода ГРМ 59 |
| Головка блока цилиндров 61 |
| Блок цилиндров 62 |
| Передний сальник коленчатого вала 63 |
| Задний сальник коленчатого вала 64 |
| Силовой агрегат 64 |
| Двигатель - общие процедуры ремонта 68 |
| Головка блока цилиндров 68 |
| Блок цилиндров 74 |
| Система охлаждения 82 |
| Проверка уровня и замена охлаждающей жидкости 82 |
| Проверка отсутствия утечек охлаждающей жидкости 82 |
| Крышка радиатора 82 |
| Радиатор 82 |
| Термостат 82 |
| Насос охлаждающей жидкости 83 |
| Электродвигатель вентилятора системы охлаждения 84 |
| Реле вентилятора 84 |
| Система смазки 85 |
| Меры предосторожности при работе с маслами 85 |
| Моторное масло и фильтр 85 |
| Проверка давления масла 85 |
| Маслоохладитель (двигатель ZM) 85 |
| Масляный поддон 85 |
| Масляный насос 87 |
| Система впрыска топлива 89 |
| Меры предосторожности при работе с топливной системой 89 |
| Топливный насос 90 |
| Реле топливного насоса 91 |
| Регулятор давления топлива 91 |
| Форсунки 93 |
| Датчик массового расхода воздуха 94 |
| Клапан системы управления частотой вращения холостого хода 94 |
| Педаль акселератора 94 |
| Датчик положения дроссельной заслонки 95 |
| Датчик температуры охлаждающей жидкости 96 |
| Датчик положения коленчатого вала 96 |
| Датчик положения распределительного вала 97 |
| Датчик детонации 97 |
| Система изменения геометрии впускного коллектора (VICS) (двигатель FP) 97 |
| Кислородный датчик 97 |
| Резистор с переменным сопротивлением 98 |
| Датчик давления рабочей жидкости усилителя рулевого управления 98 |
| Система изменения геометрии впускного коллектора (VTCS) (Mazda Protege) 98 |
| Главное реле 98 |
| Выключатель на педали сцепления 99 |
| Выключатель запрещения запуска 99 |
| Топливный бак 99 |
| Предохранительный клапан (от вытекания топлива при переворачивании) 101 |
| Блок управления 101 |
| Система диагностирования 101 |
| Описание 101 |
| Вывод диагностических кодов 101 |
| Удаление диагностических кодов 101 |
| Диагностические коды неисправностей системы управления 102 |
| Выводы электронного блока управления 117 |
| Проверка с помощью осциллографа 138 |
| Система снижения токсичности 150 |
| Система улавливания паров топлива 150 |
| Система рециркуляции отработавших газов 150 |
| Система впуска воздуха и выпуска ОГ 152 |
| Система впуска воздуха 152 |
| Система выпуска ОГ 152 |
| Электрооборудование двигателя 154 |
| Генератор 154 |
| Катушки зажигания 155 |
| Распределитель зажигания (двигатель B3) 156 |
| Снятие и установка высоковольтных проводов 156 |
| Стартер 156 |
| Выключатель блокировки стартера 157 |
| Сцепление 158 |
| Проверка уровня рабочей жидкости сцепления 158 |
| Прокачка гидропривода выключения сцепления 158 |
| Педаль сцепления 158 |
| Главный цилиндр привода выключения сцепления 159 |
| Рабочий цилиндр привода выключения сцепления 160 |
| Сцепление 161 |
| Механическая коробка передач (F25M-R) 163 |
| Проверка уровня и замена масла в МКПП 163 |
| Замена сальника дифференциала 163 |
| Датчик скорости автомобиля 163 |
| Механизм выбора и переключения передач 163 |
| Снятие и установка коробки передач 163 |
| Механическая коробка передач (G25MX-R) 168 |
| Проверка уровня и замена масла в МКПП 168 |
| Проверка уровня и замена масла в раздаточной коробке 168 |
| Замена сальника дифференциала 168 |
| Проверка дифференциала повышенного трения (модели с двигателем FP-DE) 168 |
| Механизм переключения передач 168 |
| Снятие и установка коробки передач 169 |
| Автоматическая коробка передач (FN4A-EL) 172 |
| Общая информация 172 |
| Диагностика 172 |
| Проверка механических систем КПП 179 |
| Проверка уровня рабочей жидкости АКПП 185 |
| Замена рабочей жидкости АКПП 185 |
| Элементы электрической части системы управления 185 |
| Блок клапанов 189 |
| Охладитель рабочей жидкости АКПП 190 |
| Пластина привода гидротрансформатора 190 |
| Механизм переключения передач 191 |
| Селектор 192 |
| Коробка передач 194 |
| Автоматическая коробка передач (GF4AX-EL) 199 |
| Диагностика 199 |
| Проверка механических систем КПП 200 |
| Проверка уровня и замена рабочей жидкости АКПП 204 |
| Проверка уровня и замена масла в раздаточной коробке 204 |
| Проверка дифференциала повышенного трения (модели с двигателем FP-DE) 204 |
| Элементы электрической части системы управления 204 |
| Блок клапанов 207 |
| Охладитель рабочей жидкости 207 |
| Снятие и установка пластины привода гидротрансформатора 207 |
| Механизм переключения передач 208 |
| Коробка передач 208 |
| Карданный вал 212 |
| Приводные валы 216 |
| Передний промежуточный приводной вал 216 |
| Передние приводные валы 218 |
| Задние приводные валы 223 |
| Подвеска 224 |
| Предварительные проверки 225 |
| Проверка и регулировка углов установки передних колёс 225 |
| Проверка углов установки задних колёс 226 |
| Ступица переднего колеса 227 |

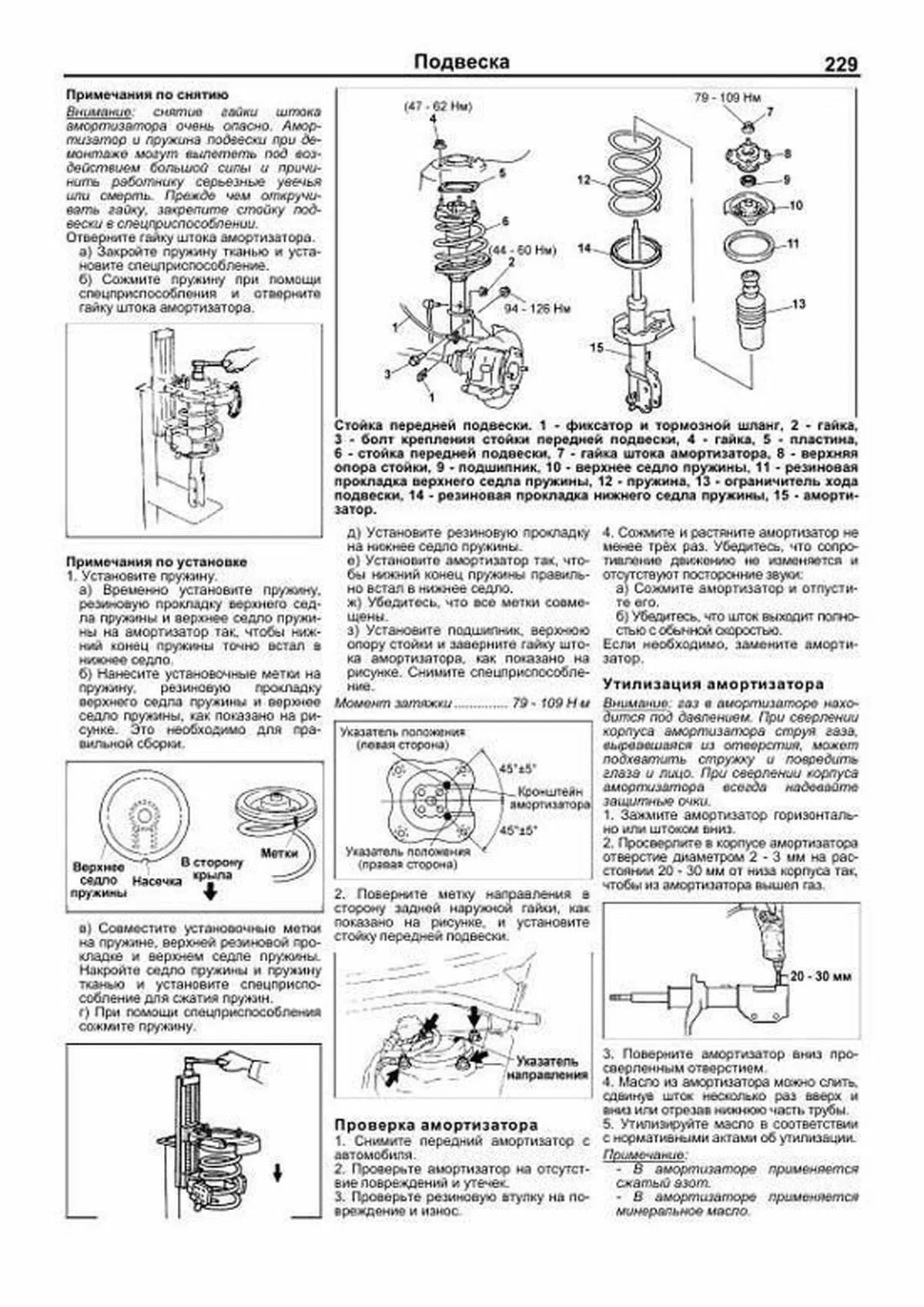

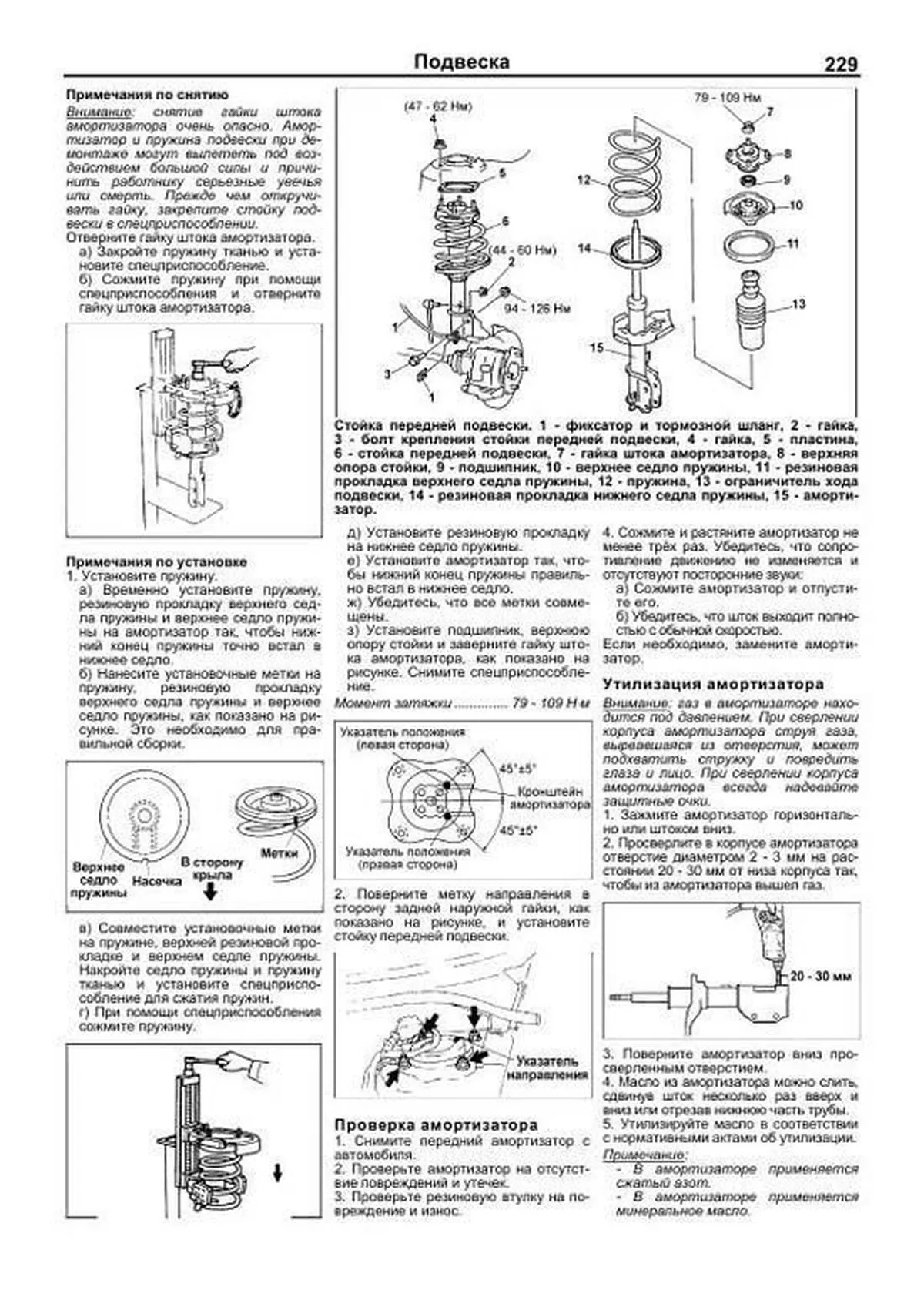

| Стойка передней подвески 228 |
| Распорная штанга стоек передней подвески (Mazda Familia выпуска с 1999 г и Mazda Protege) 230 |
| Нижний рычаг передней подвески 230 |
| Стабилизатор поперечной устойчивости передней подвески 230 |
| Поперечная балка передней подвески (Mazda Familia выпуска с 1999 г и Mazda Protege) 231 |
| Балка передней подвески 231 |
| Ступица заднего колеса 231 |
| Задний редуктор 233 |
| Стойка задней подвески 235 |
| Стабилизатор поперечной устойчивости задней подвески 236 |
| Рычаги задней подвески 236 |
| Балка задней подвески 237 |
| Рулевое управление 239 |
| Проверка уровня рабочей жидкости усилителя рулевого управления 239 |
| Прокачка системы усилителя рулевого управления 239 |
| Проверка отсутствия утечек рабочей жидкости 239 |
| Проверка давления рабочей жидкости 239 |
| Проверка на автомобиле 240 |
| Рулевая колонка 240 |
| Рулевой механизм 241 |
| Насос усилителя рулевого управления 243 |
| Тормозная система 245 |
| Проверка уровня тормозной жидкости 245 |
| Прокачка тормозной системы 245 |
| Проверка вакуумного шланга 245 |
| Педаль тормоза 245 |
| Главный тормозной цилиндр 246 |
| Вакуумный усилитель тормозов 248 |
| Регулятор давления 249 |

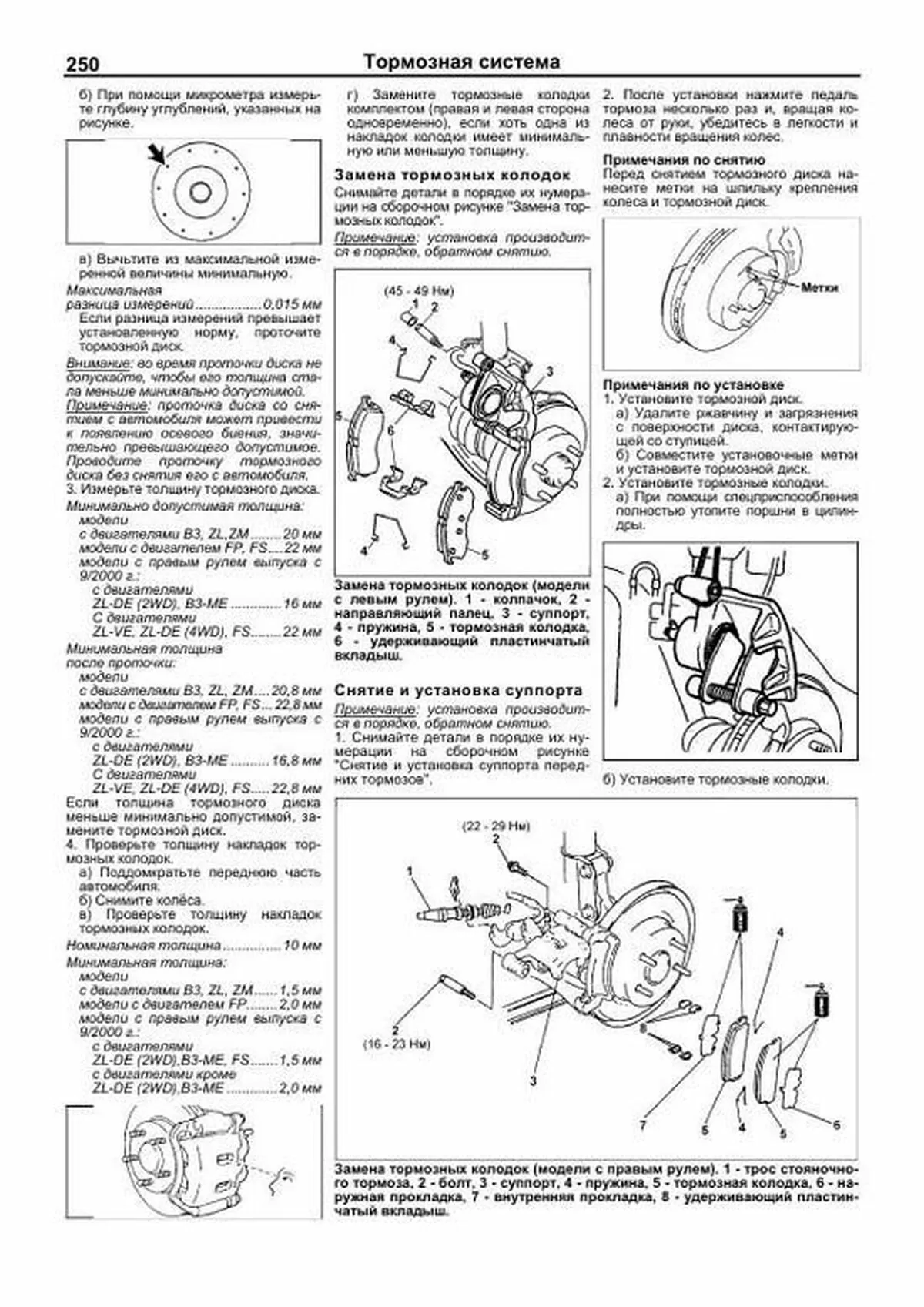

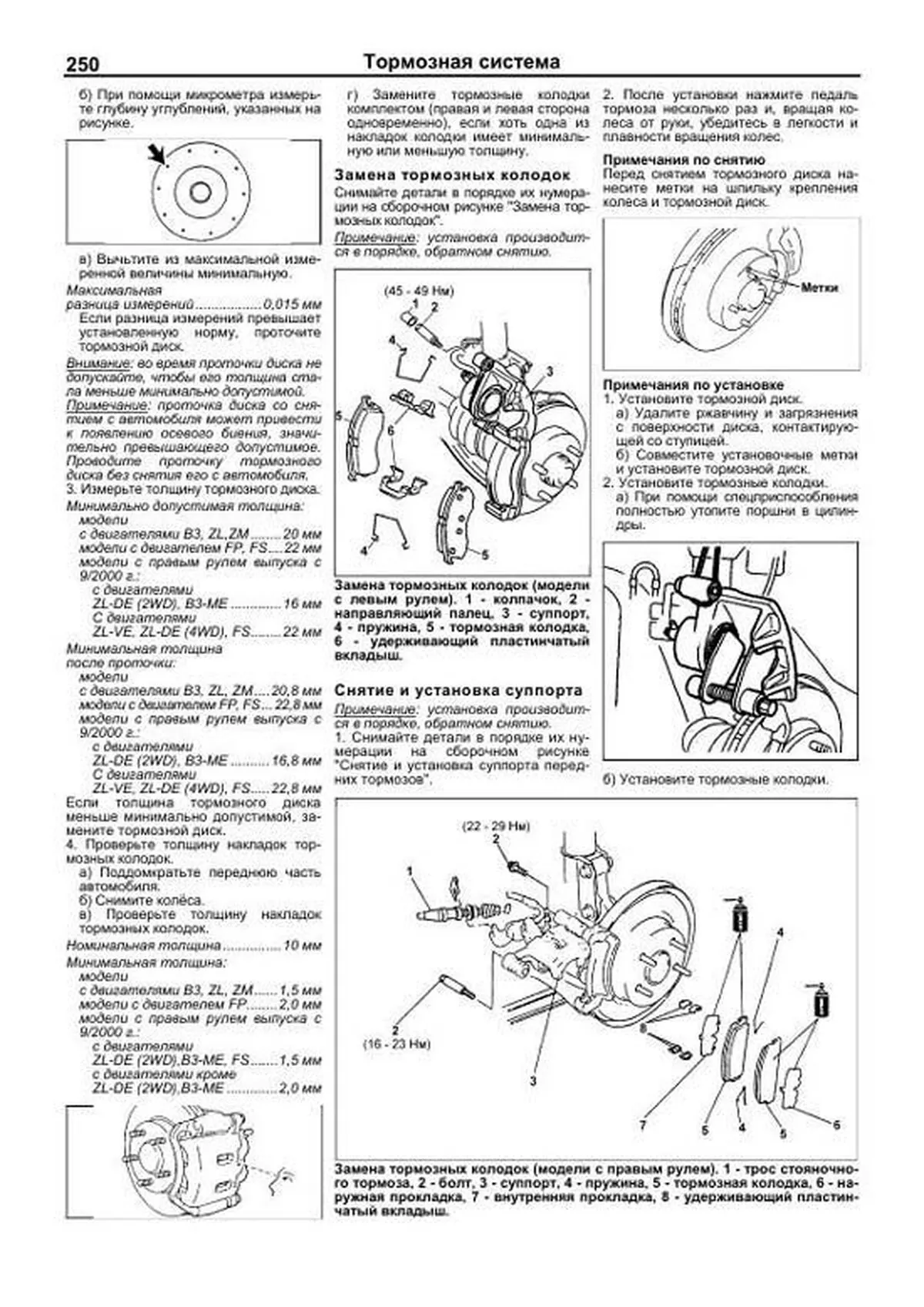

| Передние тормозные механизмы 249 |
| Задние дисковые тормозные механизмы 251 |
| Задние барабанные тормозные механизмы 253 |
| Стояночный тормоз 254 |
| Снятие и установка 254 |
| Антиблокировочная система тормозов (ABS) 255 |
| Модулятор давления и блок управления систем ABS/TCS 263 |
| Модулятор давления и блок управления системы DSC (Mazda Familia с системой DSC) 269 |
| Датчики частоты вращения передних колес 276 |
| Датчики частоты вращения задних колес 277 |
| Датчик давления тормозной жидкости (модели с правым рулем выпуска с 2000 г) 277 |
| Датчик боковых ускорений (модели с системой DSC) 277 |
| Датчик отклонения от курса (модели с системой DSC) 277 |
| Датчик угла поворота рулевого колеса (модели с системой DSC) 278 |
| Датчик замедления (модели 4WD) 278 |
| Выключатель системы TCS (модели с системой TCS) 278 |

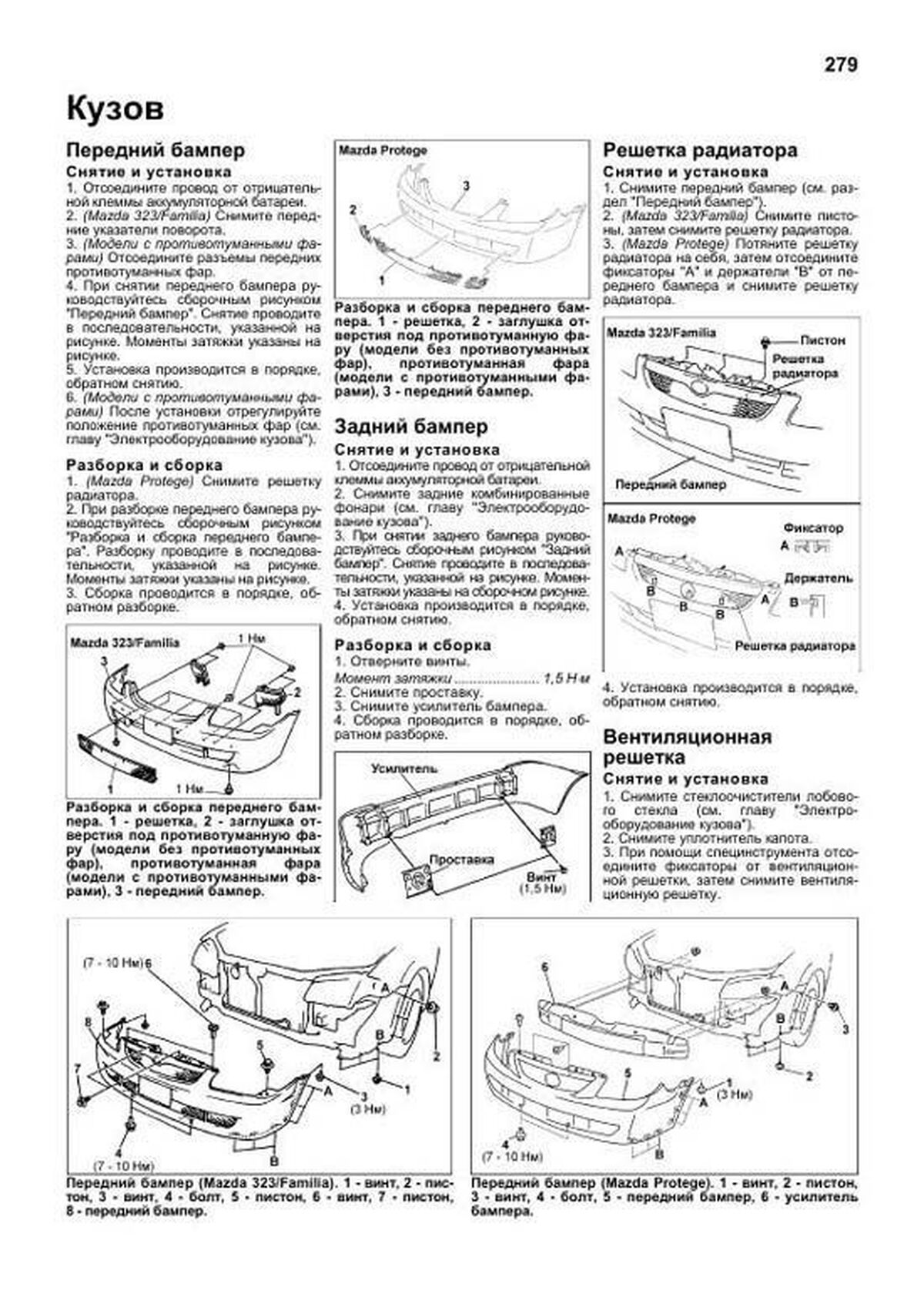

| Кузов 279 |

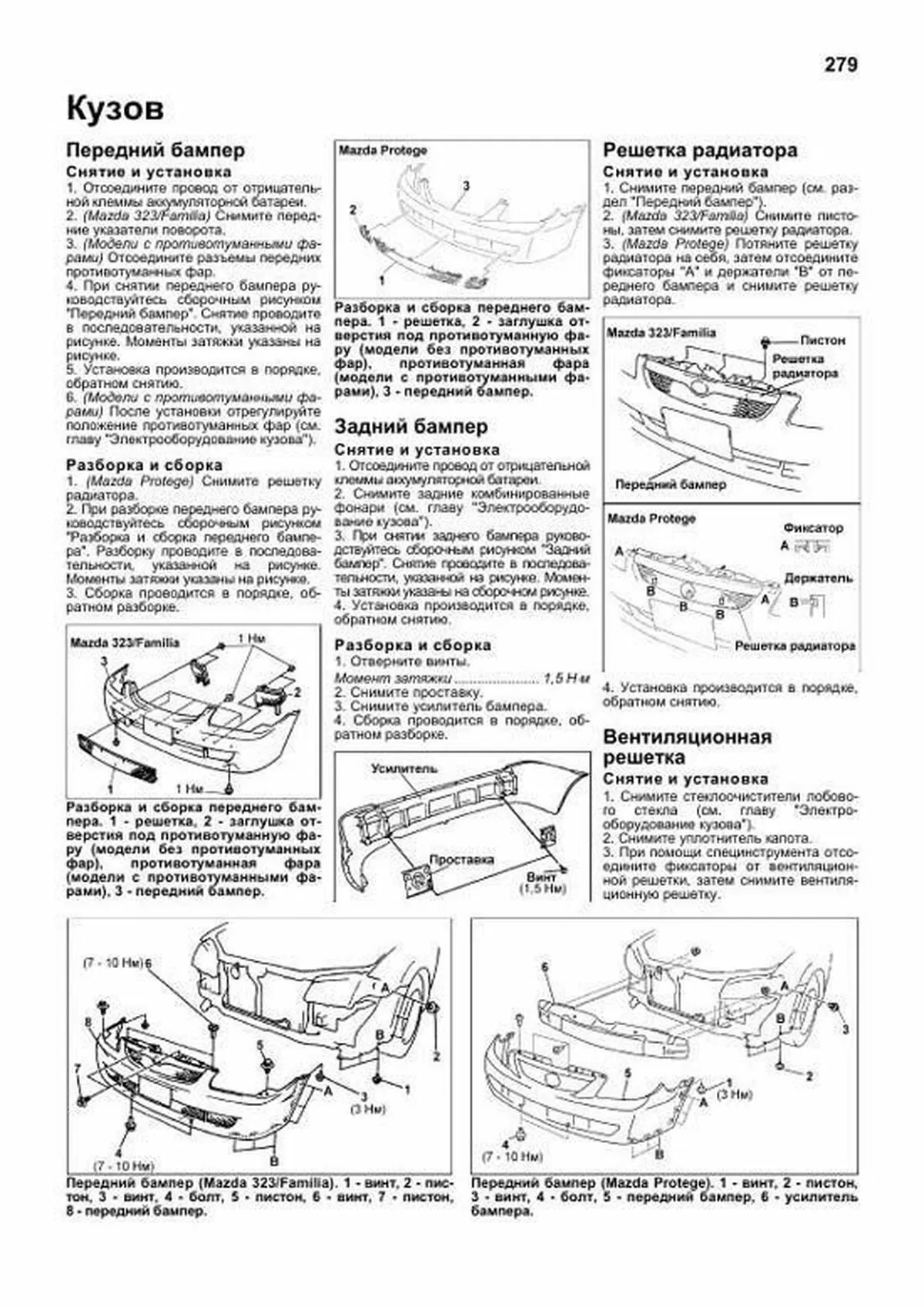

| Передний бампер 279 |
| Задний бампер 279 |
| Решетка радиатора 279 |
| Вентиляционная решетка 279 |
| Капот 280 |
| Переднее крыло 281 |
| Передняя дверь 281 |
| Задняя боковая дверь 282 |
| Крышка багажника 283 |
| Задняя дверь 285 |
| Лючок топливозаливной горловины 285 |
| Боковое зеркало заднего вида 287 |
| Лобовое стекло 287 |
| Заднее неподвижное боковое стекло 289 |
| Заднее стекло (седан) 290 |
| Стекло задней двери (универсал) 291 |
| Люк 293 |
| Панель приборов 293 |
| Внутренняя отделка салона 296 |
| Отделка крыши 299 |
| Отделка пола 300 |
| Ремни безопасности 300 |
| Сиденья 301 |
| Кондиционер, отопление и вентиляция 306 |
| Меры безопасности при работе с хладагентом 306 |
| Вакуумирование зарядка и проверка системы 306 |
| Линии охлаждения 308 |
| Блок вентилятора отопителя 308 |
| Блок кондиционера 310 |
| Блок отопителя 311 |
| Компрессор 313 |
| Конденсатор кондиционера 313 |
| Ресивер 313 |
| Электродвигатель вентилятора отопителя 313 |
| Резистор вентилятора отопителя 314 |
| Схема управления скоростью вращения вентилятора отопителя (кондиционер с автоматическим управлением) 314 |
| Вентилятор конденсатора 314 |
| Электромагнитная муфта компрессора 314 |
| Привод переключения забора воздуха (кондиционер с автоматическим управлением) 315 |
| ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ |
| Пример текста из раздела " Руководство по эксплуатации ": |
| Блокировка дверей 1 В комплект входит несколько ключей В зависимости от комплектации модели ключи бывают с системой иммобилайзера и без нее Любой ключ позволяет запустить двигатель, отпереть все двери, в том числе и заднюю дверь / крышку багажника (Модели с левым рулем) В комплект ключей также входит дополнительный ключ, который позволяет отпереть двери, заднюю дверь / крышку багажника и запустить двигатель, но не дает открыть вещевой ящик При ремонте автомобиля в автосервисе рекомендуется отдавать дополнительный ключ представителям автосервиса, что позволит хранить документы в вещевом ящике Примечание: перепишите номер ключа и храните его в надежном месте Если вы потеряете ключ, дубликат может быть изготовлен вашим дилером фирмы "Mazda" по номеру Модели без иммобилайзера (тип А) Модели без иммобилайзера (тип В) Модели с иммобилайзером ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно Руководство по эксплуатации Модели с правым рулем Модели с левым рулем Панель приборов 1 задняя пепельница, 2* центральная консоль, 3 подстаканник, 4 передняя пепельница, 5 панель управления отопителем и кондиционером, 6* магнитола, 7 выключатель аварийной сигнализации, 8 переключатель управления стеклоочистителем и омывателем, 9 комбинация приборов, 10 переключатель света фар и указателей поворота, 11 замок зажигания, 12* выключатель противотуманных фар, 13 рычаг привода замка капота, 14* реостат подсветки, 15 рычаг блокировки рулевой колонки, 16 прикуриватель Примечание: * некоторые модели Пример текста из раздела " Руководство по эксплуатации ": |
| Внимание: не нажимайте на переключатель для поднятия или опускания люка после того, как он полностью поднялся или опустился Это может стать причиной поломки люка Внимание: после мойки автомобиля или дождя обязательно протрите стекло люка Шторка люка При открывании/закрывании люка шторка автоматически открывается/закрывается Шторку люка также можно открывать и закрывать рукой Стояночный тормоз Чтобы включить стояночный тормоз при парковке автомобиля, нажмите на педаль тормоза и потяните рычаг стояночного тормоза на себя Чтобы выключить стояночный тормоз, потяните рычаг стояночного тормоза на себя, нажмите и удерживайте кнопку, находящуюся в торце рукоятки рычага, затем нажмите на педаль тормоза и опустите рычаг Внимание: не начинайте движение при включенном стояночном тормозе В противном случае это приведет к износу и перегреву элементов тормозной системы, то есть к снижению эффективности торможения Управление отопителем и кондиционером Управление работой отопителя и кондиционера осуществляется с панели управления 1 Включение отопителя и кондиционера Для включения отопителя необходимо перевести переключатель скорости вращения вентилятора отопителя из положения "0" в любое другое Для выключения отопителя/кондиционера переведите переключатель скорости вращения вентилятора отопителя в положение "0" Для включения кондиционера необходимо нажать на выключатель "A/C", при этом на выключателе загорается индикатор Примечание: кондиционер не работает, если температура наружного воздуха около 0?С или ниже Работать будет только отопитель 2 Переключатель направления потока воздуха предназначен для изменения направления обдува Переведите переключатель в необходимое положение В этой позиции поток воздуха направлен в район головы В этой позиции поток воздуха направлен в район головы и пола одновременно В крайних положения регулятора температуры более теплый поток воздуха направлен на пол В этой позиции основной поток воздуха направлен на пол (небольшой поток воздуха направлен на лобовое стекло и на стекла передних дверей) Кондиционер с механическим управлением Кондиционер с автоматическим управлением Панель управления кондиционером и отопителем 1 выключатель кондиционера "A/C", 2 переключатель скорости вращения вентилятора отопителя, 3 выключатель обогрева заднего стекла / стекла задней двери), 4 переключатель направления потока воздуха, 5 переключатель регулировки забора воздуха (вентиляция/рециркуляция), 6 регулятор температуры Пример текста из раздела " Подвеска ": |
| Примечания по снятию Внимание: снятие гайки штока амортизатора очень опасно Амортизатор и пружина подвески при демонтаже могут вылететь под воздействием большой силы и причинить работнику серьезные увечья или смерть Прежде чем откручивать гайку, закрепите стойку подвески в спецприспособлении Отверните гайку штока амортизатора а) Закройте пружину тканью и установите спецприспособление б) Сожмите пружину при помощи спецприспособления и отверните гайку штока амортизатора Примечания по установке 1 Установите пружину а) Временно установите пружину, резиновую прокладку верхнего седла пружины и верхнее седло пружины на амортизатор так, чтобы нижний конец пружины точно встал в нижнее седло б) Нанесите установочные метки на пружину, резиновую прокладку верхнего седла пружины и верхнее седло пружины, как показано на рисунке Это необходимо для правильной сборки в) Совместите установочные метки на пружине, верхней резиновой прокладке и верхнем седле пружины Накройте седло пружины и пружину тканью и установите спецприспособление для сжатия пружин г) При помощи спецприспособления сожмите пружину д) Установите резиновую прокладку на нижнее седло пружины е) Установите амортизатор так, чтобы нижний конец пружины правильно встал в нижнее седло ж) Убедитесь, что все метки совмещены з) Установите подшипник, верхнюю опору стойки и заверните гайку штока амортизатора, как показано на рисунке Снимите спецприспособление Момент затяжки79 109 Н?м 2 Поверните метку направления в сторону задней наружной гайки, как показано на рисунке, и установите стойку передней подвески Проверка амортизатора 1 Снимите передний амортизатор с автомобиля 2 Проверьте амортизатор на отсутствие повреждений и утечек 3 Проверьте резиновую втулку на повреждение и износ 4 Сожмите и растяните амортизатор не менее трёх раз Убедитесь, что сопротивление движению не изменяется и отсутствуют посторонние звуки: а) Сожмите амортизатор и отпустите его б) Убедитесь, что шток выходит полностью с обычной скоростью Если необходимо, замените амортизатор Утилизация амортизатора Внимание: газ в амортизаторе находится под давлением При сверлении корпуса амортизатора струя газа, вырвавшаяся из отверстия, может подхватить стружку и повредить глаза и лицо При сверлении корпуса амортизатора всегда надевайте защитные очки 1 Зажмите амортизатор горизонтально или штоком вниз 2 Просверлите в корпусе амортизатора отверстие диаметром 2 3 мм на расстоянии 20 30 мм от низа корпуса так, чтобы из амортизатора вышел газ 3 Поверните амортизатор вниз просверленным отверстием 4 Масло из амортизатора можно слить, сдвинув шток несколько раз вверх и вниз или отрезав нижнюю часть трубы 5 Утилизируйте масло в соответствии с нормативными актами об утилизации Примечание: В амортизаторе применяется сжатый азот В амортизаторе применяется минеральное масло Стойка передней подвески 1 фиксатор и тормозной шланг, 2 гайка, 3 болт крепления стойки передней подвески, 4 гайка, 5 пластина, 6 стойка передней подвески, 7 гайка штока амортизатора, 8 верхняя опора стойки, 9 подшипник, 10 верхнее седло пружины, 11 резиновая прокладка верхнего седла пружины, 12 пружина, 13 ограничитель хода подвески, 14 резиновая прокладка нижнего седла пружины, 15 амортизатор Пример текста из раздела " Тормозная система ": |
| б) При помощи микрометра измерьте глубину углублений, указанных на рисунке в) Вычьтите из максимальной измеренной величины минимальную Максимальная разница измерений0,015 мм Если разница измерений превышает установленную норму, проточите тормозной диск Внимание: во время проточки диска не допускайте, чтобы его толщина стала меньше минимально допустимой Примечание: проточка диска со снятием с автомобиля может привести к появлению осевого биения, значительно превышающего допустимое Проводите проточку тормозного диска без снятия его с автомобиля 3 Измерьте толщину тормозного диска Минимально допустимая толщина: модели с двигателями B3, ZL,ZM20 мм модели с двигателем FP, FS22 мм модели с правым рулем выпуска с 9/2000 г: с двигателями ZL-DE (2WD), B3-ME16 мм С двигателями ZL-VE, ZL-DE (4WD), FS22 мм Минимальная толщина после проточки: модели с двигателями B3, ZL, ZM20,8 мм модели с двигателем FP, FS22,8 мм модели с правым рулем выпуска с 9/2000 г: с двигателями ZL-DE (2WD), B3-ME16,8 мм С двигателями ZL-VE, ZL-DE (4WD), FS22,8 мм Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск 4 Проверьте толщину накладок тормозных колодок а) Поддомкратьте переднюю часть автомобиля б) Снимите колёса в) Проверьте толщину накладок тормозных колодок Номинальная толщина10 мм Минимальная толщина: модели с двигателями B3, ZL, ZM1,5 мм модели с двигателем FP2,0 мм модели с правым рулем выпуска с 9/2000 г: с двигателями ZL-DE (2WD),B3-ME, FS1,5 мм с двигателями кроме ZL-DE (2WD),B3-ME2,0 мм г) Замените тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину Замена тормозных колодок Снимайте детали в порядке их нумерации на сборочном рисунке "Замена тормозных колодок" Примечание: установка производится в порядке, обратном снятию Замена тормозных колодок (модели с левым рулем) 1 колпачок, 2 направляющий палец, 3 суппорт, 4 пружина, 5 тормозная колодка, 6 удерживающий пластинчатый вкладыш Снятие и установка суппорта Примечание: установка производится в порядке, обратном снятию 1 Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка суппорта передних тормозов" 2 После установки нажмите педаль тормоза несколько раз и, вращая колеса от руки, убедитесь в легкости и плавности вращения колес Примечания по снятию Перед снятием тормозного диска нанесите метки на шпильку крепления колеса и тормозной диск Примечания по установке 1 Установите тормозной диск а) Удалите ржавчину и загрязнения с поверхности диска, контактирующей со ступицей б) Совместите установочные метки и установите тормозной диск 2 Установите тормозные колодки а) При помощи спецприспособления полностью утопите поршни в цилиндры б) Установите тормозные колодки Пример текста из раздела " Кузов ": |
| Передний бампер Снятие и установка 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 (Mazda 323/Familia) Снимите передние указатели поворота 3 (Модели с противотуманными фарами) Отсоедините разъемы передних противотуманных фар 4 При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" Снятие проводите в последовательности, указанной на рисунке Моменты затяжки указаны на рисунке 5 Установка производится в порядке, обратном снятию 6 (Модели с противотуманными фарами) После установки отрегулируйте положение противотуманных фар (см главу "Электрооборудование кузова") Разборка и сборка 1 (Mazda Protege) Снимите решетку радиатора 2 При разборке переднего бампера руководствуйтесь сборочным рисунком "Разборка и сборка переднего бампера" Разборку проводите в последовательности, указанной на рисунке Моменты затяжки указаны на рисунке 3 Сборка проводится в порядке, обратном разборке Разборка и сборка переднего бампера 1 решетка, 2 заглушка отверстия под противотуманную фару (модели без противотуманных фар), противотуманная фара (модели с противотуманными фарами), 3 передний бампер Разборка и сборка переднего бампера 1 решетка, 2 заглушка отверстия под противотуманную фару (модели без противотуманных фар), противотуманная фара (модели с противотуманными фарами), 3 передний бампер Задний бампер Снятие и установка 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 Снимите задние комбинированные фонари (см главу "Электрооборудование кузова") 3 При снятии заднего бампера руководствуйтесь сборочным рисунком "Задний бампер" Снятие проводите в последовательности, указанной на рисунке Моменты затяжки указаны на сборочном рисунке 4 Установка производится в порядке, обратном снятию Разборка и сборка 1 Отверните винты Момент затяжки 1,5 Н?м 2 Снимите проставку 3 Снимите усилитель бампера 4 Сборка проводится в порядке, обратном разборке Решетка радиатора Снятие и установка 1 Снимите передний бампер (см раздел "Передний бампер") 2 (Mazda 323/Familia) Снимите пистоны, затем снимите решетку радиатора 3 (Mazda Protege) Потяните решетку радиатора на себя, затем отсоедините фиксаторы "А" и держатели "В" от переднего бампера и снимите решетку радиатора 4 Установка производится в порядке, обратном снятию Вентиляционная решетка Снятие и установка 1 Снимите стеклоочистители лобового стекла (см главу "Электрооборудование кузова") 2 Снимите уплотнитель капота 3 При помощи специнструмента отсоедините фиксаторы от вентиляционной решетки, затем снимите вентиляционную решетку |
