Книга: MAZDA AXELA бензин 2003-2009 г.в.,, рестайлинг 2006 г. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-35%
Книга: MAZDA AXELA (б) 2003-2009 г.в. + рест. 2006 г. рем., экспл., то | Легион-Aвтодата
Книга: MAZDA AXELA (б) 2003-2009 г.в. + рест. 2006 г. рем., экспл., то | Легион-Aвтодата
Книга: MAZDA AXELA (б) 2003-2009 г.в. + рест. 2006 г. рем., экспл., то | Легион-Aвтодата
Книга: MAZDA AXELA (б) 2003-2009 г.в. + рест. 2006 г. рем., экспл., то | Легион-Aвтодата
Книга: MAZDA AXELA (б) 2003-2009 г.в. + рест. 2006 г. рем., экспл., то | Легион-Aвтодата
Книга: MAZDA AXELA (б) 2003-2009 г.в. + рест. 2006 г. рем., экспл., то | Легион-Aвтодата
Артикул
7019738
ISBN
978-588850-498-7
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
512
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б, цветные электросхемы
Бензиновые двигатели
1.5; 2.0; 2.3
Эти элегантные, оснащенные по последнему слову техники машины, сошедшие с конвейера всемирно знаменитого японского автомобильного предприятия, созданы для смелых маневров в условиях городских шоссе с напряженным движением, или штурма труднопроходимых проселочных дорог. Безусловно, максимальный результат работы и долгий срок исправной службы вправе ожидать от своей машины только ответственный автомобилист, знакомый с правилами использования авто и соблюдающий их, следящий за графиком технического обслуживания и не затягивающий с ремонтом машины при необходимости. Чтобы водитель мог успешно решать повседневные автомобильные задачи, а работник автосервиса сумел повысить уровень своей практической подготовки, а также сделать свой труд быстрее и эффективнее, популярнее издательство Легион-Aвтодата выпустило полное руководство по ремонту Mazda Axela. В книге также подробно рассмотрены вопросы, связанные с грамотной эксплуатацией и обслуживанием данных автомобилей, выпускаемых с 2003 по 2009 год, включая рестайлинг 2006 года и работающих на бензиновых двигателях ZY (1,5 л.); LF-DE (2,0 л.); L3-VE (2,3 л.); L3-VDT (2,3 л. Turbo).

Данное пособие станет ценным помощником, как профессионалу, так и начинающему водителю, поскольку над книгой работали ведущие специалисты-автомеханики, на богатом практическом опыте которых основан весь обширный материал мануала. Поэтому в нем отсутствуют какие-либо непроверенные, или необязательные сведения, а доходчивый язык в совокупности с глубоким знанием авторами своего предмета, облегчают освоение книги и выполнение на практике всех рекомендаций и полезных советов. Кроме того, данное руководство по ремонту Мазда Аксела снабжено массой хорошо сделанных рисунков и схем, за счет чего основной текст становится наглядным. Чтобы быстро найти нужную тему, достаточно воспользоваться расширенным предметным указателем. В начале мануала содержатся важные теоретические сведения, не учитывая которые невозможно грамотно и безопасно управлять автомобилем. Так, подробно рассмотрены все нюансы внешней и внутренней конструкции машины, указаны основные приборы, агрегаты и узлы, их местоположение, назначение, правила использования. Подробная инструкция по эксплуатации Mazda Axela поможет автомобилисту досконально узнать свой автотранспорт, грамотно использовать рабочий потенциал авто, избегать перегрузок. Также в мануале имеется глава, из которой читатель узнает о периодичности технического обслуживания машины, технологии проведения всех необходимых профилактических проверок, соответствующих инструментах и материалах. Вторая часть книги – прикладная – принесет немалую пользу, как специалистам автосервисов, так и всем автолюбителям, которые желают самостоятельно осуществлять диагностику и ремонт машины. В данном пособии приведены подробные, максимально понятные рекомендации по выявлению причин возникшей неисправности и последующему ремонту. Все эти указания изложены в строгой последовательности по мере усложнения работ, включая даже промежуточные действия. Таким образом, попробовать свои силы и совершить сборку-разборку, регулировку, смазку, замену и собственно ремонт всех основных составляющих авто сможет водитель, чей практический опыт в этой области является только начальным.

В мануале также имеются электросхемы Mazda Axela, благодаря которым работа с электрооборудованием авто станет гораздо результативнее. В данном руководстве подробно описаны все виды работ с двигателем, ходовой частью, рулевым управлением, тормозной системой, подвеской, коробкой передач и т.д. Конечно, ремонт своими силами поможет автолюбителю сберечь время и денежные средства, тем более что большинство предложенных в мануале процедур по диагностике и ремонту можно выполнять с помощью стандартных инструментов в условиях гаражной площадки. В приложении к пособию содержатся несколько сводных таблиц (выбор рабочих материалов и смазочных жидкостей, допустимый износ деталей и их сопрягаемые размеры и другое), а также советы по соблюдению техники безопасности во время ремонта, подготовке машины к первому выезду, диагностические коды и прочее.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

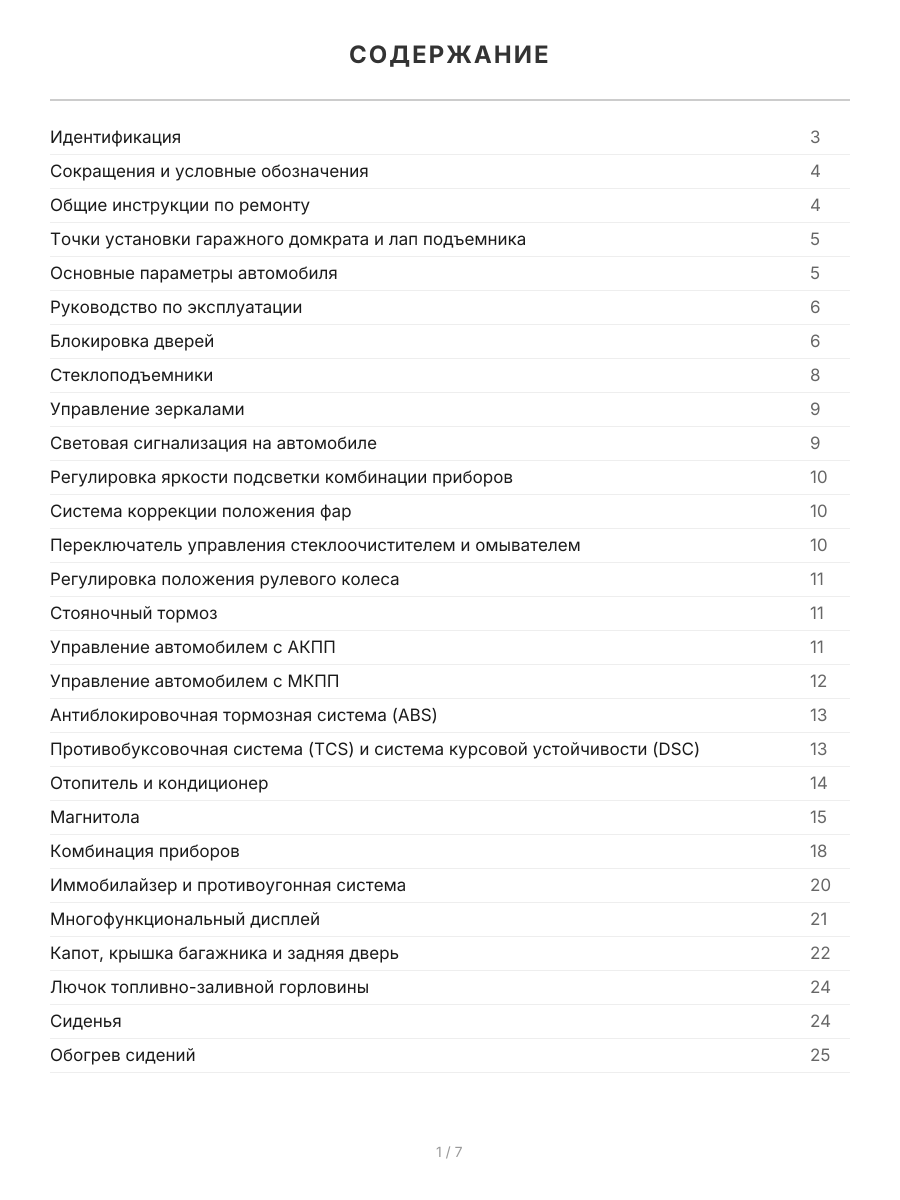

Оглавление
Идентификация 3
Сокращения и условные обозначения 4
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 5
Основные параметры автомобиля 5

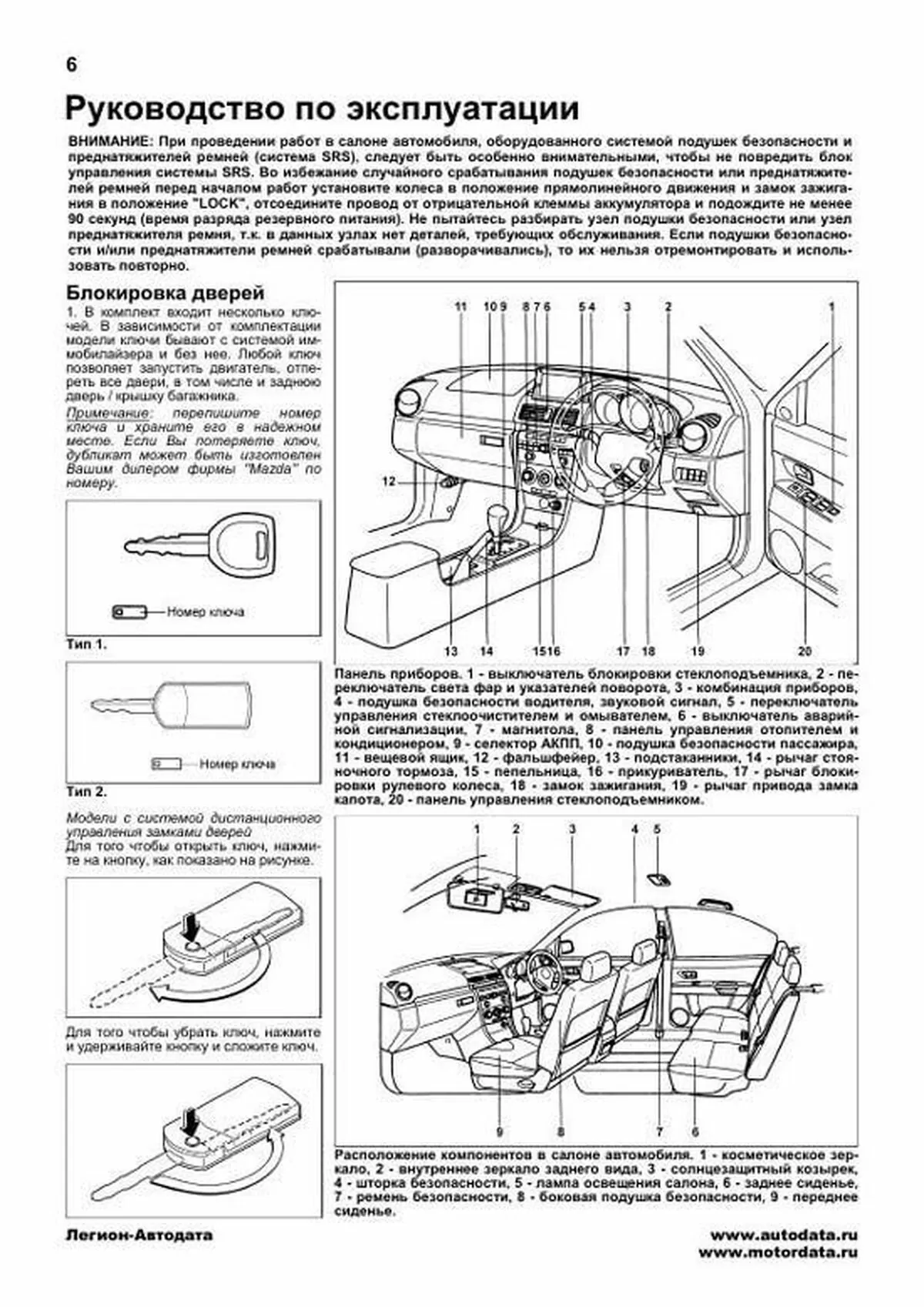

Руководство по эксплуатации 6
Блокировка дверей 6
Стеклоподъемники 8
Управление зеркалами 9
Световая сигнализация на автомобиле 9
Регулировка яркости подсветки комбинации приборов 10
Система коррекции положения фар 10
Переключатель управления стеклоочистителем и омывателем 10
Регулировка положения рулевого колеса 11
Стояночный тормоз 11
Управление автомобилем с АКПП 11
Управление автомобилем с МКПП 12
Антиблокировочная тормозная система (ABS) 13
Противобуксовочная система (TCS) и система курсовой устойчивости (DSC) 13
Отопитель и кондиционер 14
Магнитола 15
Комбинация приборов 18
Иммобилайзер и противоугонная система 20
Многофункциональный дисплей 21
Капот, крышка багажника и задняя дверь 22
Лючок топливно-заливной горловины 24
Сиденья 24
Обогрев сидений 25

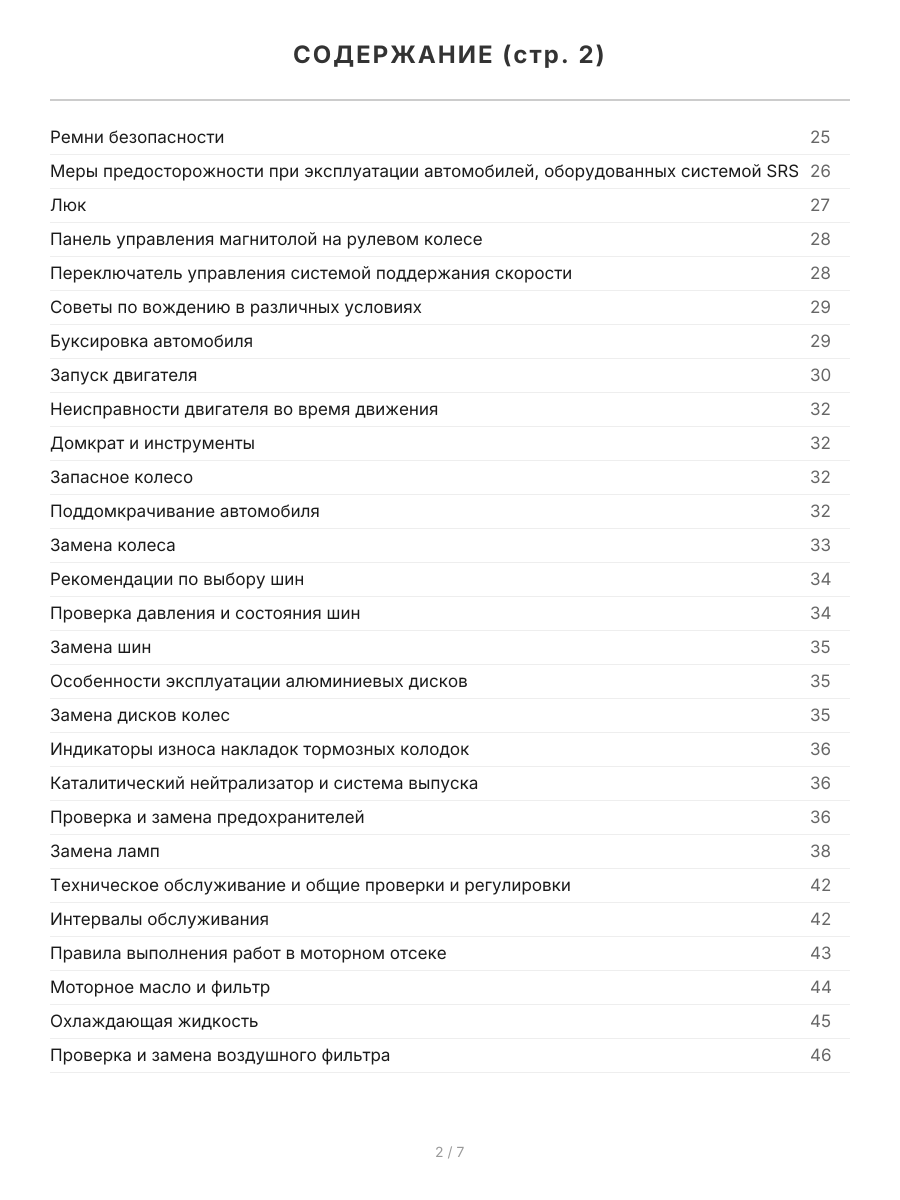

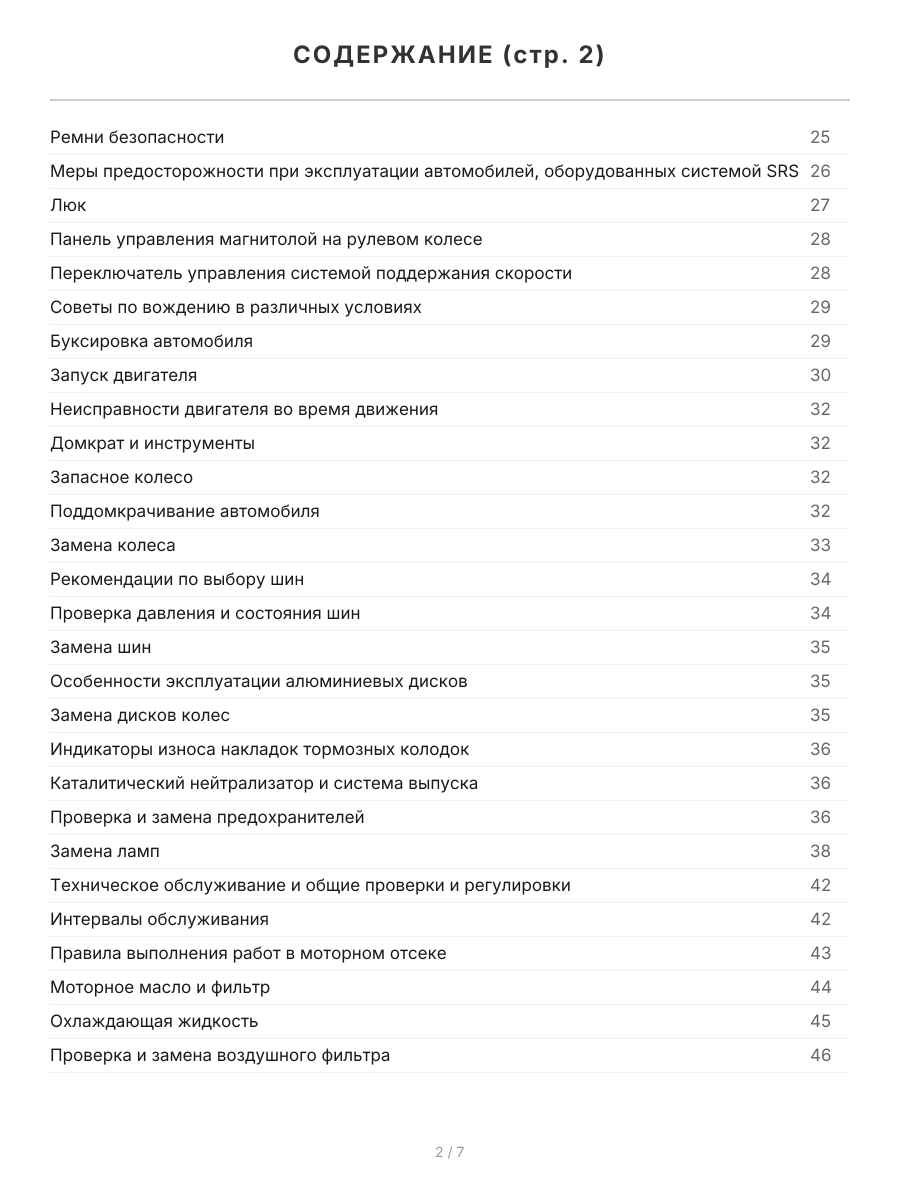

Ремни безопасности 25
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 26
Люк 27
Панель управления магнитолой на рулевом колесе 28
Переключатель управления системой поддержания скорости 28
Советы по вождению в различных условиях 29
Буксировка автомобиля 29
Запуск двигателя 30
Неисправности двигателя во время движения 32
Домкрат и инструменты 32
Запасное колесо 32
Поддомкрачивание автомобиля 32
Замена колеса 33
Рекомендации по выбору шин 34
Проверка давления и состояния шин 34
Замена шин 35
Особенности эксплуатации алюминиевых дисков 35
Замена дисков колес 35
Индикаторы износа накладок тормозных колодок 36
Каталитический нейтрализатор и система выпуска 36
Проверка и замена предохранителей 36
Замена ламп 38

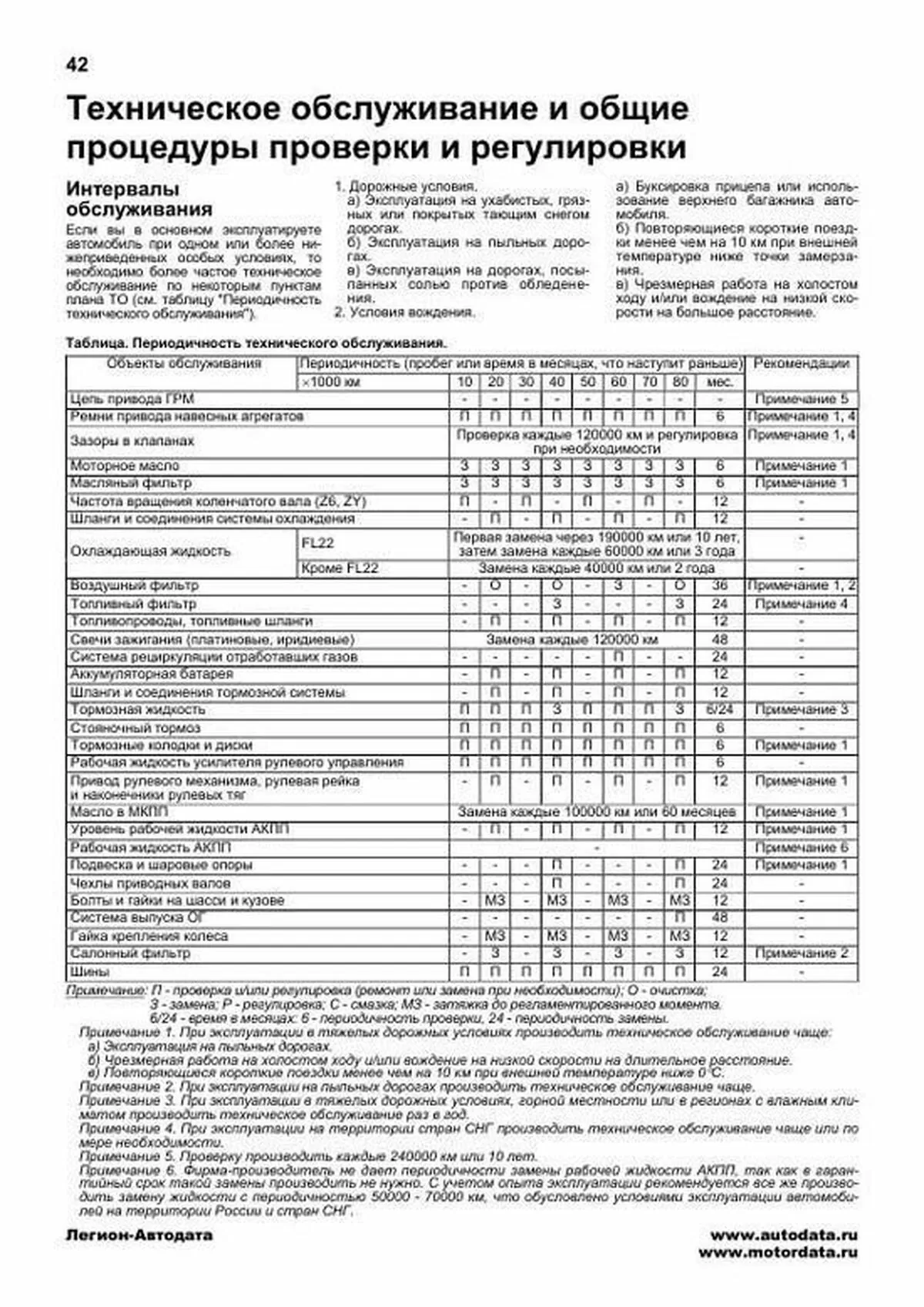

Техническое обслуживание и общие проверки и регулировки 42
Интервалы обслуживания 42
Правила выполнения работ в моторном отсеке 43
Моторное масло и фильтр 44
Охлаждающая жидкость 45
Проверка и замена воздушного фильтра 46

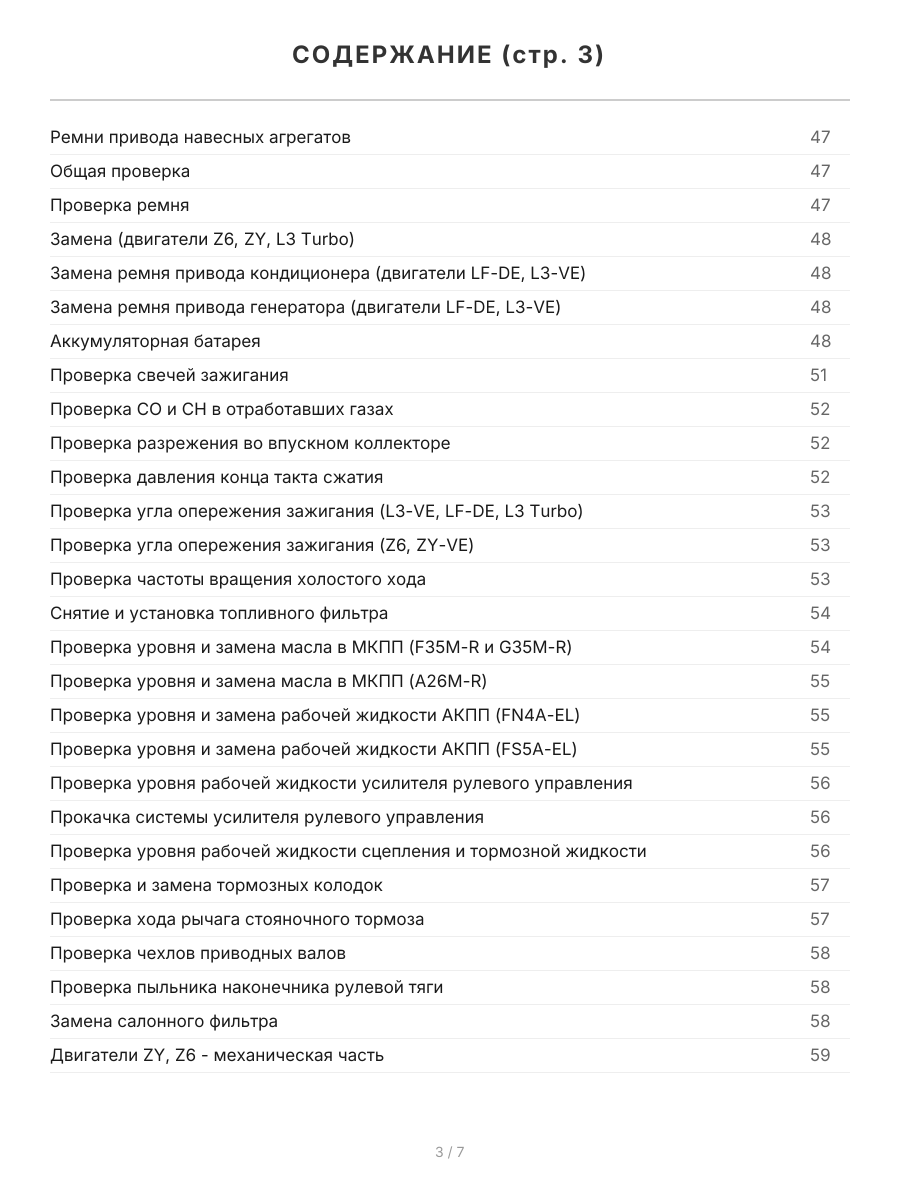

Ремни привода навесных агрегатов 47
Общая проверка 47
Проверка ремня 47
Замена (двигатели Z6, ZY, L3 Turbo) 48
Замена ремня привода кондиционера (двигатели LF-DE, L3-VE) 48
Замена ремня привода генератора (двигатели LF-DE, L3-VE) 48
Аккумуляторная батарея 48
Проверка свечей зажигания 51
Проверка СО и СН в отработавших газах 52
Проверка разрежения во впускном коллекторе 52
Проверка давления конца такта сжатия 52
Проверка угла опережения зажигания (L3-VE, LF-DE, L3 Turbo) 53
Проверка угла опережения зажигания (Z6, ZY-VE) 53
Проверка частоты вращения холостого хода 53
Снятие и установка топливного фильтра 54
Проверка уровня и замена масла в МКПП (F35M-R и G35M-R) 54
Проверка уровня и замена масла в МКПП (A26M-R) 55
Проверка уровня и замена рабочей жидкости АКПП (FN4A-EL) 55
Проверка уровня и замена рабочей жидкости АКПП (FS5A-EL) 55
Проверка уровня рабочей жидкости усилителя рулевого управления 56
Прокачка системы усилителя рулевого управления 56
Проверка уровня рабочей жидкости сцепления и тормозной жидкости 56
Проверка и замена тормозных колодок 57
Проверка хода рычага стояночного тормоза 57
Проверка чехлов приводных валов 58
Проверка пыльника наконечника рулевой тяги 58
Замена салонного фильтра 58
Двигатели ZY, Z6 - механическая часть 59

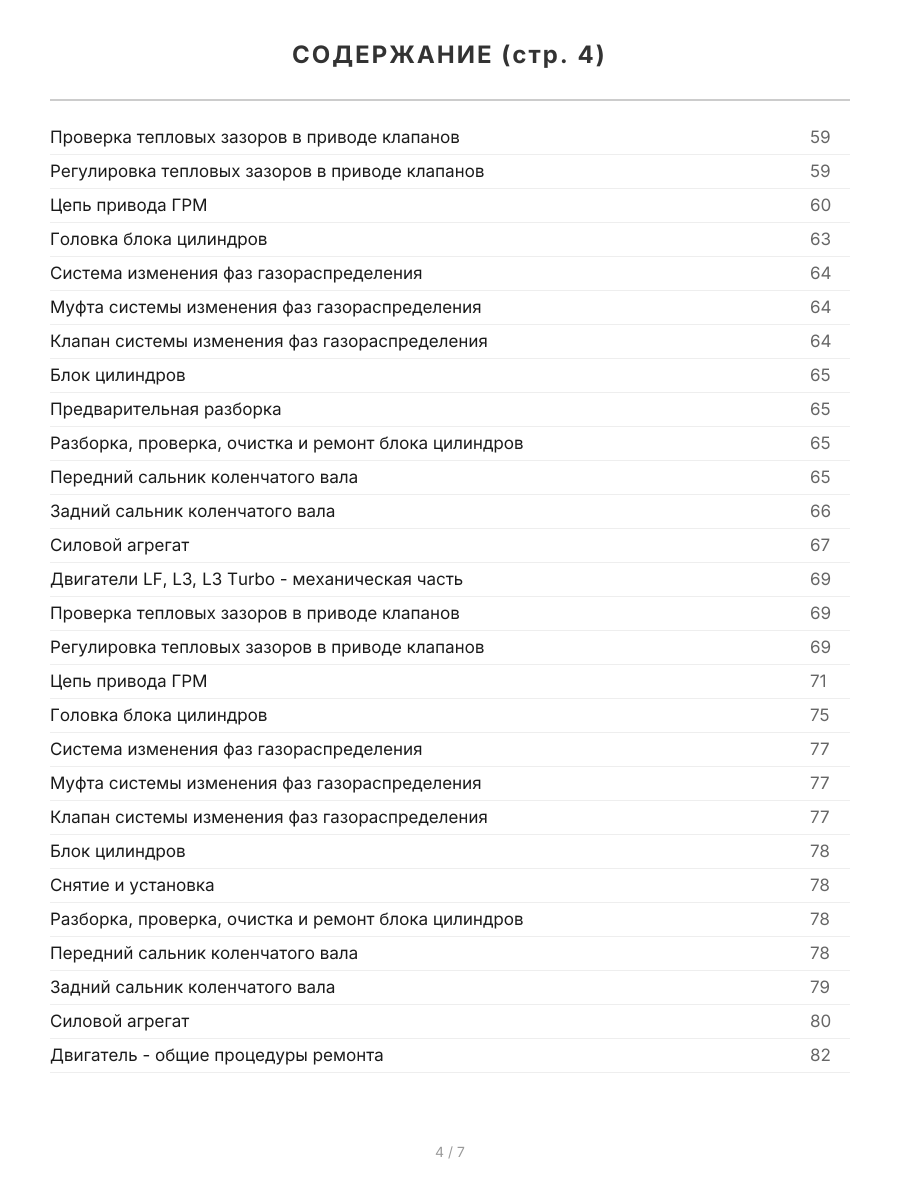

Проверка тепловых зазоров в приводе клапанов 59
Регулировка тепловых зазоров в приводе клапанов 59
Цепь привода ГРМ 60
Головка блока цилиндров 63
Система изменения фаз газораспределения 64
Муфта системы изменения фаз газораспределения 64
Клапан системы изменения фаз газораспределения 64
Блок цилиндров 65
Предварительная разборка 65
Разборка, проверка, очистка и ремонт блока цилиндров 65
Передний сальник коленчатого вала 65
Задний сальник коленчатого вала 66
Силовой агрегат 67
Двигатели LF, L3, L3 Turbo - механическая часть 69
Проверка тепловых зазоров в приводе клапанов 69
Регулировка тепловых зазоров в приводе клапанов 69
Цепь привода ГРМ 71
Головка блока цилиндров 75
Система изменения фаз газораспределения 77
Муфта системы изменения фаз газораспределения 77
Клапан системы изменения фаз газораспределения 77
Блок цилиндров 78
Снятие и установка 78
Разборка, проверка, очистка и ремонт блока цилиндров 78
Передний сальник коленчатого вала 78
Задний сальник коленчатого вала 79
Силовой агрегат 80
Двигатель - общие процедуры ремонта 82

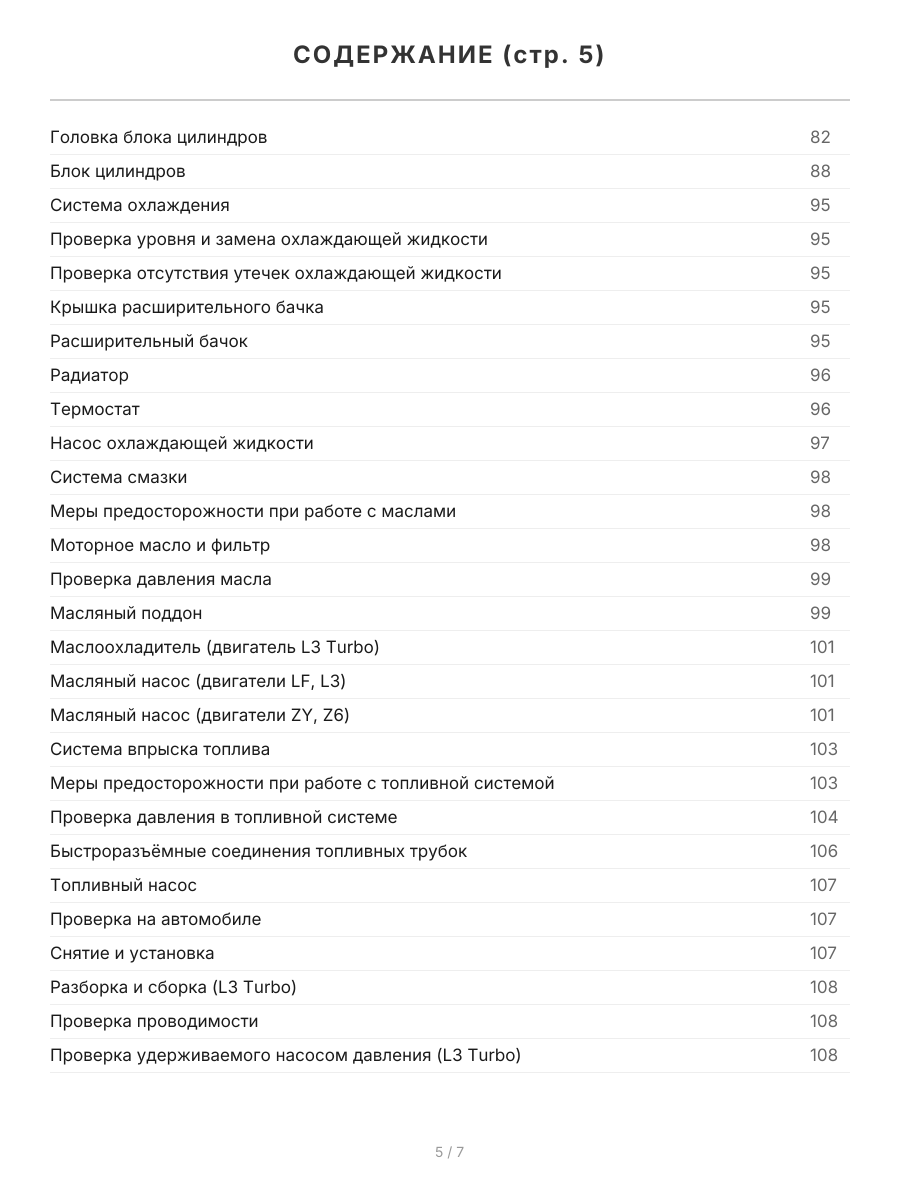

Головка блока цилиндров 82
Блок цилиндров 88
Система охлаждения 95
Проверка уровня и замена охлаждающей жидкости 95
Проверка отсутствия утечек охлаждающей жидкости 95
Крышка расширительного бачка 95
Расширительный бачок 95
Радиатор 96
Термостат 96
Насос охлаждающей жидкости 97
Система смазки 98
Меры предосторожности при работе с маслами 98
Моторное масло и фильтр 98
Проверка давления масла 99
Масляный поддон 99
Маслоохладитель (двигатель L3 Turbo) 101
Масляный насос (двигатели LF, L3) 101
Масляный насос (двигатели ZY, Z6) 101
Система впрыска топлива 103
Меры предосторожности при работе с топливной системой 103
Проверка давления в топливной системе 104
Быстроразъёмные соединения топливных трубок 106
Топливный насос 107
Проверка на автомобиле 107
Снятие и установка 107
Разборка и сборка (L3 Turbo) 108
Проверка проводимости 108
Проверка удерживаемого насосом давления (L3 Turbo) 108
Снятие и установка резистора топливного насоса (L3 Turbo) 109
Проверка резистора топливного насоса (L3 Turbo) 109
ТНВД (L3 Turbo) 109
Форсунки (кроме L3 Turbo) 109
Проверка на автомобиле 109
Снятие и установка 109
Проверка форсунки на отсутствие утечек топлива 110
Проверка производительности 110
Форсунки (L3 Turbo) 111
Педаль акселератора 113
Проверка и регулировка троса акселератора (L3, LF модели до 2006 г, ZY, Z6) 113
Снятие и установка 113
Проверка датчика положения педали акселератора (модели c 2006 г) 113
Датчик положения дроссельной заслонки (L3, LF модели до 2006 г, ZY, Z6) 114
Корпус дроссельной заслонки (модели c 2006 г) 114
Снятие и установка 114
Проверка датчика положения дроссельной заслонки 114
Проверка дроссельной заслонки 114
Клапан системы управления частотой вращения холостого хода (модели до 2006 г) 114
Датчик массового расхода воздуха (Z6, ZY-VE) 115
Датчик положения коленчатого вала (ZY-VE, Z6) 115
Датчик положения коленчатого вала (LF-DE, L3-VE, L3-Turbo) 116
Снятие 116
Установка 116
Проверка (модели до 2006 г) 117
Проверка (модели с 2006 г) 117
Датчик положения распределительного вала (ZY-VE, Z6) 117
Датчик положения распределительного вала (LF-DE, L3-VE, L3 Turbo) 117

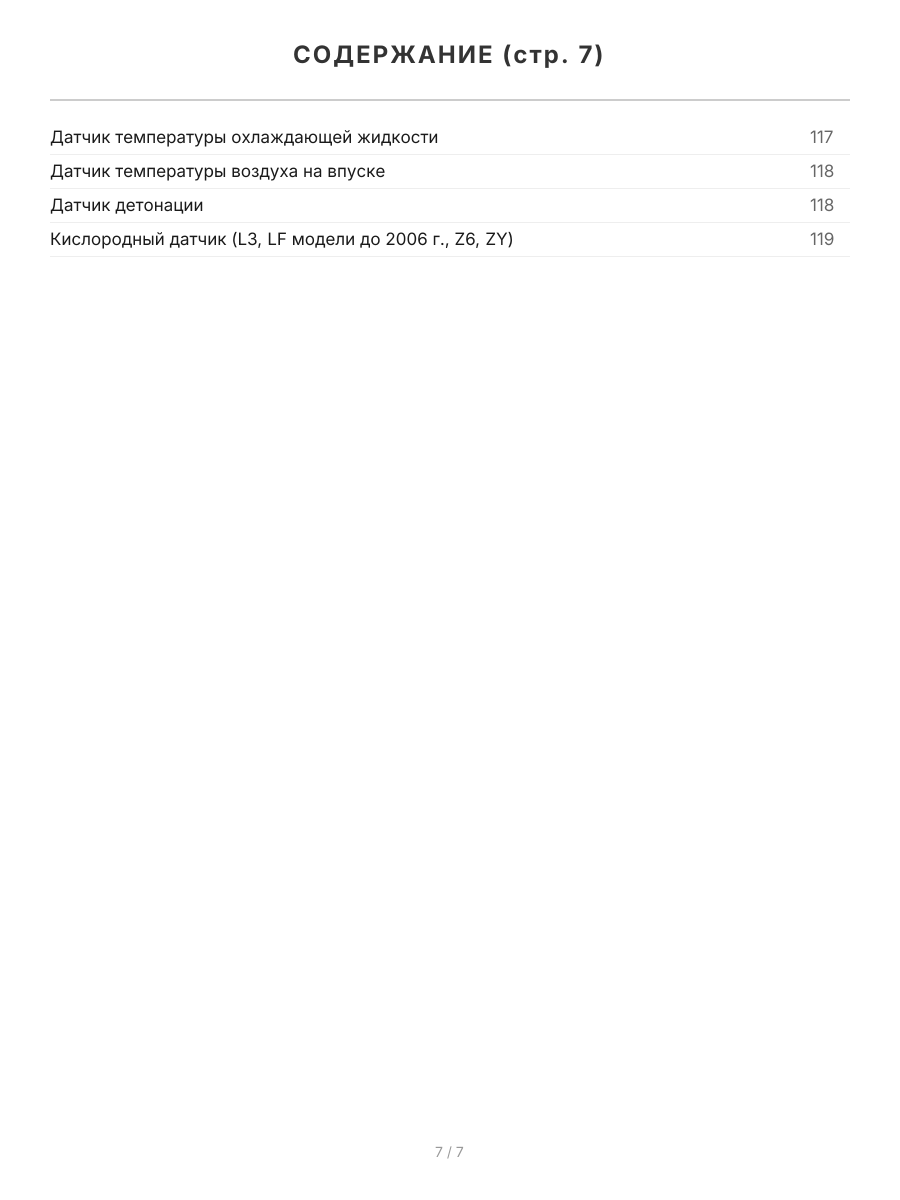

Датчик температуры охлаждающей жидкости 117
Датчик температуры воздуха на впуске 118
Датчик детонации 118
Кислородный датчик (L3, LF модели до 2006 г, Z6, ZY) 119
Кислородный датчик (модели с 2006 г) 119
Датчик абсолютного давления во впускном коллекторе (температуры воздуха после турбокомпрессора (L3 Turbo)) 120
Проверка датчика абсолютного давления во впускном коллекторе 120
Проверка датчика температуры воздуха после турбокомпрессора 120
Снятие и установка (LF-DE, L3-VE, L3 Turbo) 120
Датчик давления топлива (L3 Turbo) 120
Датчик давления рабочей жидкости усилителя рулевого управления 120
Выключатель на педали сцепления (модели с МКПП) 120
Выключатель запрещения запуска 120
Топливный бак 121
Обратный клапан 123
Блок управления двигателем 123
Система диагностирования 123
Описание 123
Вывод диагностических кодов 123
Удаление диагностических кодов 123
Диагностические коды неисправностей системы управления 124
Выводы электронного блока управления 134
Проверка с помощью осциллографа 140
Двигатель ZY-VE 140
Проверка с помощью осциллографа 148
Двигатели LF-DE, L3-VE 148
Система снижения токсичности 150
Клапан системы принудительной вентиляции картера 150
Система улавливания паров топлива 150
Воздушный фильтр системы улавливания паров топлива (модели с 2006 г) 150
Электропневмоклапан аккумулятора паров топлива 151
Аккумулятор паров топлива 152
Насос обнаружения утечек в системе улавливания паров топлива (модели с 2006 г) 153
Контрольный клапан (модели с 2006 г) 153
Система рециркуляции отработавших газов 154
Система впуска воздуха и выпуска ОГ 155
Система впуска воздуха 155
Проверка разрежения во впускном коллекторе 158
Система изменения геометрии впускного коллектора (VIS) 159
Снятие и установка (ZY-VE, Z6) 159
Проверка (ZY-VE, Z6) 160
Проверка (LF-DE, L3-VE) 160
Проверка электропневмоклапана (LF-DE, L3-VE) 160
Система изменения геометрии впускного коллектора (VTCS) 161
Снятие и установка (ZY-VE, Z6) 161
Проверка на автомобиле (ZY-VE, Z6) 161
Проверка электропневмоклапана (LF-DE, L3-VE) 161
Проверка (ZY-VE, Z6) 162
Проверка привода (LF-DE, L3-VE) 162
Система изменения геометрии впускного коллектора (L3 Turbo) 162
Промежуточный охладитель (L3 Turbo) 162
Турбокомпрессор (L3 Turbo) 163
Предупреждения 163
Проверка турбокомпрессора 163
Проверка привода перепускного клапана 163
Проверка электропневмоклапана перепускного клапана 164
Система выпуска ОГ 164
Электрооборудование двигателя 168
Аккумуляторная батарея 168
Ремень привода генератора 168
Свечи зажигания 168
Генератор 168
Катушки зажигания 171
Стартер 172
Выключатель блокировки стартера (модели с МКПП) 174
Сцепление 175
Проверка уровня рабочей жидкости сцепления 175
Прокачка гидропривода выключения сцепления 175
Педаль сцепления 176
Главный цилиндр привода выключения сцепления 177
Рабочий цилиндр привода выключения сцепления 178
Сцепление 178
Механическая коробка передач (F35M-R и G35M-R) 181
Проверка уровня и замена масла в МКПП 181
Замена сальника дифференциала 181
Выключатель запрещения запуска 181
Механизм выбора и переключения передач 181
Снятие и установка коробки передач 181
Механическая коробка передач (A26M-R) 184
Проверка уровня и замена масла в МКПП 184
Замена сальника дифференциала 184
Выключатель запрещения запуска 184
Механизм выбора и переключения передач 184
Снятие и установка коробки передач 185
Автоматическая коробка передач (FN4A-EL) 187
Общая информация 187
Планетарная коробка передач 187
Гидравлическая часть системы управления 187
Электрическая часть системы управления 187
Диагностика 188
Проверка механических систем КПП 191
Проверка уровня рабочей жидкости АКПП 195
Замена рабочей жидкости АКПП 195
Элементы электрической части системы управления 195
Выключатель запрещения запуска 195
Датчик температуры рабочей жидкости АКПП 197
Датчик давления рабочей жидкости 197
Датчик частоты вращения входного вала коробки передач 198
Датчик скорости автомобиля 198
Электромагнитные клапаны 198
Блок управления двигателем и АКПП 200
Блок клапанов 200
Охладитель рабочей жидкости АКПП 200
Пластина привода гидротрансформатора 201
Механизм переключения передач 202
Селектор 202
Коробка передач 204
Автоматическая коробка передач (FS5A-EL) 207
Общая информация 207
Планетарная коробка передач 207
Гидравлическая часть системы управления 207
Электрическая часть системы управления 207
Диагностика 207
Проверка механических систем КПП 211
Проверка уровня и замена рабочей жидкости АКПП 213
Элементы электрической части системы управления 213
Выключатель запрещения запуска 213
Датчик температуры рабочей жидкости АКПП 215
Датчик давления рабочей жидкости 216
Датчик частоты вращения входного вала коробки передач 216
Датчик частоты вращения (промежуточная передача) 217
Датчик скорости автомобиля 217
Электромагнитные клапаны (основной блок клапанов) 217
Электромагнитные клапаны (дополнительный блок клапанов) 218
Электронный блок управления АКПП 219
Блок клапанов 219
Охладитель рабочей жидкости АКПП 221
Пластина привода гидротрансформатора 221
Механизм переключения передач 222
Селектор 222
Коробка передач 224
Приводные валы 227
Промежуточный приводной вал 227
Приводные валы 228
Подвеска 233
Предварительные проверки 233
Проверка и регулировка углов установки передних колёс 233
Проверка и регулировка углов поворота колес 233
Проверка развала колес и продольного наклона оси поворота 233
Проверка и регулировка схождения 234
Проверка углов установки задних колёс 234
Ступица переднего колеса 234
Стойка передней подвески 236
Нижний рычаг передней подвески 238
Стабилизатор поперечной устойчивости передней подвески 239
Балка передней подвески 240
Ступица заднего колеса 240
Амортизатор задней подвески 242
Пружина задней подвески 242
Нижний рычаг задней подвески 244
Верхний рычаг задней подвески 244
Поперечная тяга задней подвески 244
Продольный рычаг задней подвески 244
Стабилизатор поперечной устойчивости задней подвески 244
Балка задней подвески 246
Система контроля давления в шинах 247
Диагностика 247
Снятие и установка датчика давления 247
Рулевое управление 248
Проверка уровня рабочей жидкости 248
Прокачка системы гидроусилителя рулевого управления 248
Проверка отсутствия утечек рабочей жидкости 248
Проверка давления рабочей жидкости 248
Проверки на автомобиле 249
Рулевая колонка 249
Рулевой механизм 250
Насос усилителя рулевого управления (модели с двигателем Z6) 250
Насос усилителя рулевого управления и блок управления насосом (модели с двигателями ZY, LF, L3) 253
Насос усилителя рулевого управления (модели с двигателем L3 Turbo) 253
Диагностика системы усилителя рулевого управления 255
Тормозная система 257
Проверка уровня тормозной жидкости 257
Прокачка тормозной системы 257
Проверка вакуумного шланга 257
Педаль тормоза 257
Главный тормозной цилиндр 258
Вакуумный усилитель тормозов 259
Передние тормозные механизмы 260
Задние дисковые тормозные механизмы 262
Задние барабанные тормозные механизмы 264
Стояночный тормоз 264
Диагностика систем ABS / DSC 267
Проверка элементов и проводки системы ABS, DSC 272
Модулятор давления и блок управления систем ABS, DSC 276
Датчики частоты вращения передних колес 277
Датчики частоты вращения задних колес 277
Многокоординатный датчик ускорений 278
Датчик положения рулевого колеса 278
Выключатель системы DSC 278
Кузов 279
Передний бампер 279
Задний бампер 281
Решетка радиатора 283
Вентиляционная решетка 283
Капот 283
Переднее крыло 284
Передняя дверь 285
Задняя боковая дверь 287
Крышка багажника 289
Задняя дверь 291
Лючок топливно-заливной горловины 292
Боковое зеркало заднего вида 292
Лобовое стекло 293
Заднее стекло/стекло задней двери 294
Заднее неподвижное боковое стекло 295
Люк 297
Панель приборов 298
Внутренняя отделка салона 301
Отделка крыши 304
Отделка пола 305
Ремни безопасности 305
Сиденья 306
Кондиционер, отопление и вентиляция 308
Меры безопасности при работе с хладагентом 308
Общие рекомендации 308
Блок кондиционера / отопителя 310
Компрессор 314
Конденсатор кондиционера 314
Ресивер 314
Линии охлаждения 315
Привод переключения забора воздуха 316
Привод смешивания воздушных потоков 316
Привод изменения направления воздушных потоков 317
Электродвигатель вентилятора отопителя 317
Резистор вентилятора отопителя 318
Схема управления скоростью вращения вентилятора отопителя 319
Электромагнитная муфта компрессора 319
Датчик температуры наружного воздуха 320
Датчик температуры воздуха за испарителем 320
Датчик температуры воздуха в салоне 321
Выключатель по давлению 321
Панель управления кондиционером и отопителем 321
Диагностика системы кондиционирования 327
Система пассивной безопасности (SRS) 329
Меры предосторожности при эксплуатации и проведении ремонтных работ 329
Подушки безопасности 331
Снятие и установка переднего датчика 332
Снятие и установка датчика боковой подушки безопасности 332
Блок управления системой пассивной безопасности 333
Блок системы контроля наличия пассажира (модели с 2006 гв) 333
Спиральный провод 333
Диагностика системы пассивной безопасности 334
Электрооборудование кузова 340
Предохранители и реле 340
Замок зажигания 340
Прикуриватель 341
Система внешнего освещения 341
Комбинированный переключатель 346
Переключатель корректора фар 348
Выключатель фонаря заднего хода 349
Выключатель аварийной сигнализации 349
Система внутреннего освещения 349
Стеклоочистители и стеклоомыватели 351
Комбинация приборов 355
Иммобилайзер 357
Электрические стеклоподъемники 358
Центральный замок 363
Электропривод люка 366
Система регулировки положения наружных зеркал 367
Обогреватель заднего стекла 369
Обогреватели сидений 369
Аудиосистема и навигационная система 369
Система управления электрооборудованием 375
Схемы электрооборудования 378
Обозначения, применяемые на схемах электрооборудования 378
Расположение разъемов 378
Расположение проводов 378
Коды цветов проводов 378
Монтажные блоки и разъёмы 379
Блок предохранителей 379
Монтажный блок со стороны пассажира 381
Общие разъемы 384
Схемы электрооборудования 388
Схемы 1 Распределение электропитания 388
Схемы 2 Точки заземления 390
Схема 3 Диагностический разъем 392
Схема 4 Система охлаждения 393
Схема 5 Система подачи топлива 394
Схема 6 Система зарядки 395
Схемы 7 Система запуска 396
Схемы 8 Система управления двигателем и АКПП (модели с двигателями LF-DE/L3-VE) 398
Схемы 9 Система управления двигателем и АКПП (модели с двигателями ZY-VE) 405
Схема 10 Антиблокировочная система тормозов 413
Схемы 11 Система курсовой устойчивости 414
Схема 12 Системы блокировки ключа в замке зажигания/блокировки переключения 416
Схема 13 Система усилителя рулевого управления 417
Схемы 14 Отопитель и кондиционер с автоматическим управлением 418
Схемы 15 Отопитель и кондиционер с ручным управлением 420
Схема 16 Управление электромагнитной муфтой 422
Схемы 17 Система SRS (модели с преднатяжителями ремней безопасности) 423
Схема 18 Обогреватель заднего стекла 426
Схемы 19 Электропривод стеклоподъемников 427
Схема 20 Электропривод зеркал 429
Схемы 21 Центральный замок 430
Схема 22 Система иммобилайзера 432
Схема 23 Фары 433
Схема 24 Задние габариты, передние габариты, подсветка номерного знака 435
Схема 25 Противотуманные фары 436
Схема 26 Фонари заднего хода 437
Схема 27 Стоп-сигналы, дополнительный стоп-сигнал 438
Схема 28 Указатели поворота и аварийная сигнализация 439
Схема 29 Лампа местной подсветки, лампа освещения салона 440
Схема 30 Подсветка багажного отделения (хэтчбек)/подсветка багажника (седан) 441
Схемы 31 Подсветка 442
Схема 32 Корректор фар 444
Схемы 33 Очиститель и омыватель лобового стекла 445
Схема 34 Очиститель и омыватель заднего стекла 447
Схема 35 Прикуриватель 448
Схемы 36 Аудиосистема 449
Схемы 37 Навигационная система 451
Схемы 38 Комбинация приборов 455
Схема 39 Звуковой сигнал 459
Схемы электрооборудования (дополнение (модели с 122003 г)) 460
Схемы 1 Система управления двигателем (модели с двигателями LF-DE/L3-VE) 460
Схемы электрооборудования (дополнение (модели с 2006 года)) 465
Схема 1 Блок предохранителей (модели с двигателем L3 Tirbo) 465
Схемы 2-3 Точки заземления 466
Схема 4 Система зарядки 468
Схемы 5-12 Система управления двигателем и АКПП 469
Схемы 13-20 Система управления двигателем (LF) и АКПП 477
Схемы 21-31 Система управления двигателем (L3 Turbo) и АКПП 485
Схемы 32-33 Система курсовой устойчивости 496
Схема 34 Система усилителя рулевого управления 498
Схемы 35-37 Кондиционер с ручным управлением 499
Схемы 38-40 Электропривод стеклоподъемников 502
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Блокировка дверей 1 В комплект входит несколько ключей В зависимости от комплектации модели ключи бывают с системой иммобилайзера и без нее Любой ключ позволяет запустить двигатель, отпереть все двери, в том числе и заднюю дверь / крышку багажника Примечание: перепишите номер ключа и храните его в надежном месте Если Вы потеряете ключ, дубликат может быть изготовлен Вашим дилером фирмы "Mazda" по номеру Тип 1 Тип 2 Модели с системой дистанционного управления замками дверей Для того чтобы открыть ключ, нажмите на кнопку, как показано на рисунке Для того чтобы убрать ключ, нажмите и удерживайте кнопку и сложите ключ ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно Руководство по эксплуатации Панель приборов 1 выключатель блокировки стеклоподъемника, 2 переключатель света фар и указателей поворота, 3 комбинация приборов, 4 подушка безопасности водителя, звуковой сигнал, 5 переключатель управления стеклоочистителем и омывателем, 6 выключатель аварийной сигнализации, 7 магнитола, 8 панель управления отопителем и кондиционером, 9 селектор АКПП, 10 подушка безопасности пассажира, 11 вещевой ящик, 12 фальшфейер, 13 подстаканники, 14 рычаг стояночного тормоза, 15 пепельница, 16 прикуриватель, 17 рычаг блокировки рулевого колеса, 18 замок зажигания, 19 рычаг привода замка капота, 20 панель управления стеклоподъемником Расположение компонентов в салоне автомобиля 1 косметическое зеркало, 2 внутреннее зеркало заднего вида, 3 солнцезащитный козырек, 4 шторка безопасности, 5 лампа освещения салона, 6 заднее сиденье, 7 ремень безопасности, 8 боковая подушка безопасности, 9 переднее Пример текста из раздела " Техническое обслуживание и общие процедуры проверки и регулировки ":
Интервалы обслуживания Если вы в основном эксплуатируете автомобиль при одном или более нижеприведенных особых условиях, то необходимо более частое техническое обслуживание по некоторым пунктам плана ТО (см таблицу "Периодичность технического обслуживания") 1 Дорожные условия а) Эксплуатация на ухабистых, грязных или покрытых тающим снегом дорогах б) Эксплуатация на пыльных дорогах в) Эксплуатация на дорогах, посыпанных солью против обледенения 2 Условия вождения а) Буксировка прицепа или использование верхнего багажника автомобиля б) Повторяющиеся короткие поездки менее чем на 10 км при внешней температуре ниже точки замерзания в) Чрезмерная работа на холостом ходу и/или вождение на низкой скорости на большое расстояние Техническое обслуживание и общие процедуры проверки и регулировки Таблица Периодичность технического обслуживания Объекты обслуживания Периодичность (пробег или время в месяцах, что наступит раньше) Рекомендации 1000 км 10 20 30 40 50 60 70 80 мес Цепь привода ГРМ Примечание 5 Ремни привода навесных агрегатов П П П П П П П П 6 Примечание 1, 4 Зазоры в клапанах Проверка каждые 120000 км и регулировка при необходимости Примечание 1, 4 Моторное масло З З З З З З З З 6 Примечание 1 Масляный фильтр З З З З З З З З 6 Примечание 1 Частота вращения коленчатого вала (Z6, ZY) П П П П 12Шланги и соединения системы охлаждения П П П П 12Охлаждающая жидкость FL22 Первая замена через 190000 км или 10 лет, затем замена каждые 60000 км или 3 годаКроме FL22 Замена каждые 40000 км или 2 годаВоздушный фильтр О О З О 36 Примечание 1, 2 Топливный фильтр З З 24 Примечание 4 Топливопроводы, топливные шланги П П П П 12Свечи зажигания (платиновые, иридиевые) Замена каждые 120000 км 48Система рециркуляции отработавших газов П 24Аккумуляторная батарея П П П П 12Шланги и соединения тормозной системы П П П П 12Тормозная жидкость П П П З П П П З 6/24 Примечание 3 Стояночный тормоз П П П П П П П П 6Тормозные колодки и диски П П П П П П П П 6 Примечание 1 Рабочая жидкость усилителя рулевого управления П П П П П П П П 6Привод рулевого механизма, рулевая рейка и наконечники рулевых тяг П П П П 12 Примечание 1 Масло в МКПП Замена каждые 100000 км или 60 месяцев Примечание 1 Уровень рабочей жидкости АКПП П П П П 12 Примечание 1 Рабочая жидкость АКПП Примечание 6 Подвеска и шаровые опоры П П 24 Примечание 1 Чехлы приводных валов П П 24Болты и гайки на шасси и кузове МЗ МЗ МЗ МЗ 12Система выпуска ОГ П 48Гайка крепления колеса МЗ МЗ МЗ МЗ 12Салонный фильтр З З З З 12 Примечание 2 Шины П П П П П П П П 24Примечание: П проверка и/или регулировка (ремонт или замена при необходимости); О очистка; З замена; Р регулировка; С смазка; МЗ затяжка до регламентированного момента 6/24 время в месяцах: 6 периодичность проверки, 24 периодичность замены Примечание 1 При эксплуатации в тяжелых дорожных условиях производить техническое обслуживание чаще: а) Эксплуатация на пыльных дорогах б) Чрезмерная работа на холостом ходу и/или вождение на низкой скорости на длительное расстояние в) Повторяющиеся короткие поездки менее чем на 10 км при внешней температуре ниже 0C Примечание 2 При эксплуатации на пыльных дорогах производить техническое обслуживание чаще Примечание 3 При эксплуатации в тяжелых дорожных условиях, горной местности или в регионах с влажным климатом производить техническое обслуживание раз в год Примечание 4 При эксплуатации на территории стран СНГ производить техническое обслуживание чаще или по мере необходимости Примечание 5 Проверку производить каждые 240000 км или 10 лет Примечание 6 Фирма-производитель не дает периодичности замены рабочей жидкости АКПП, так как в гарантийный срок такой замены производить не нужно С учетом опыта эксплуатации рекомендуется все же производить замену жидкости с периодичностью 50000 70000 км, что обусловлено условиями эксплуатации Пример текста из раздела " Подвеска ":
3 (Модели до 2006 года) Нанесите метку на болт и доверните его на 85 95 4 (Модели с 2006 года) Законтрите гайку крепления ступицы, как показано на рисунке Замена шпильки крепления колеса 1 Снимите тормозной суппорт и тормозной диск 2 Установите специальный съемник, как показано на рисунке Примечание: при снятии шпильки проводите работы в области "А" чтобы обеспечить пространство для снятия шпильки 3 Установите шпильку крепления колеса 4 Установите шайбу и заверните гайку крепления колеса Удерживая ступицу от проворачивания при помощи стержня, завернув гайку установите шпильку Стойка передней подвески Снятие и установка Внимание: проведение ремонтных операций без предварительного снятия датчика частоты вращения колеса (ABS) может привести к повреждению проводки датчика Для предотвращения повреждения датчика или его проводки перед выполнением осСнятие и установка ступицы переднего колеса 1 разъем датчика частоты вращения колеса, 2 датчик частоты вращения колеса, 3 болт (модели до 2006 года) / гайка (модели с 2006 года), 4 тормозной суппорт, 5 тормозной диск, 6 наконечник рулевой тяги, 7 шаровая опора нижнего рычага передней подвески, 8 гайка, 9 ступица и поворотный кулак в сборе, 10 ступица, 11 стопорное кольцо, 12 подшипник, 13 поворотный кулак, 14 шпилька крепления колеса Пример текста из раздела " Тормозная система ":
Проверка уровня тормозной жидкости Процедуры поверки уровня тормозной жидкости описаны в главе "Техническое обслуживание и общие процедуры проверки и регулировки" Прокачка тормозной системы Примечание: Во время проведения прокачки уровень тормозной жидкости в бачке не должен опускаться ниже 3/4 от установленного уровня При любом отсоединении тормозных трубок необходимо провести прокачку всей системы Если тормозная трубка отсоединялась от главного тормозного цилиндра, начинайте прокачку с колёсного цилиндра, наиболее удалённого от главного, далее переходите к следующему наиболее удалённому колёсному цилиндру, и так прокачайте все четыре колёсных цилиндра Если тормозная трубка отсоединялась в другом месте, начните прокачку с колёсного цилиндра, наиболее близко расположенного к месту отсоединения трубки, перейдите к следующему самому близкому к месту отсоединения колёсному цилиндру, и так прокачайте все четыре колёсные цилиндра 1 Поддомкратьте автомобиль и установите его на безопасные подставки 2 Снимите колпачок со штуцера прокачки и наденьте на штуцер прозрачный виниловый шланг 3 Опустите другой конец шланга в прозрачный резервуар для слива тормозной жидкости 4 Один работник должен несколько раз нажать педаль тормоза и удерживать педаль в нажатом состоянии 5 Другой работник, при помощи спецприспособления, ослабляет затяжку штуцера прокачки, и после того, как жидкость перейдёт в резервуар для слива тормозной жидкости, затягивает штуцер Момент затяжки: передние колеса: кроме моделей с двигателем L3 Turbo7 9 Нм модели с двигателем L3 Turbo12 16 Нм задние колеса12 16 Нм 6 Повторяйте пункты 4 и 5 до тех пор, пока в выходящей тормозной жидкости не перестанут появляться пузырьки воздуха 7 Проверьте правильность работы тормозов 8 Убедитесь в отсутствии утечек тормозной жидкости Внимание: при подтекании тормозной жидкости немедленно удалите ее 9 После прокачки тормозной системы доведите уровень тормозной жидкости до максимума Тормозная жидкость: модели с левым рулемSAE J1703, FMVSS116 DOT-3 или DOT-4 модели с правым рулемBF-3 Проверка вакуумного шланга 1 Снимите хомуты крепления вакуумного шланга и вакуумный шланг 2 Создайте поочерёдно давление и разрежение на конце шланга, подсоединяемого к двигателю Убедитесь, что воздух проходит через шланг только в направлении двигателя Если воздух проходит в обе стороны или не проходит совсем, замените вакуумный шланг Модели с левым рулем Модели с правым рулем Педаль тормоза Проверка и регулировка 1 Проверка высоты расположения педали тормоза Убедитесь, что расстояние между верхней поверхностью накладки педали тормоза и покрытием пола салона соответствует норме Высота расположения педали136,4 мм 2 Проверка свободного хода педали тормоза а) Для удаления разрежения из системы нажмите педаль тормоза несколько раз б) Снимите шплинт и убедитесь, что отверстия педали и вилки совмещены, и установите шплинт на место в) Плавно нажимайте педаль тормоза, пока не почувствуете сопротивление, измерьте свободный ход педали Свободный ход педали4,0 8,4 мм 3 Проверка запаса хода педали тормоза Запустите двигатель и нажмите педаль тормоза с силой 147 Н Убедитесь, что расстояние между верхней поверхностью накладки педали и покрытием пола соответствует норме Запас хода89,8 мм Если расстояние меньше нормы, убедитесь в отсутствии воздуха в тормозной системе Снятие и установка 1 (Модели с двигателем L3 Turbo) Снимите промежуточный охладитель наддувочного воздуха 2 Снимите аккумуляторную батарею и площадку аккумуляторной батареи Пример текста из раздела " Кузов ":
Передний бампер Снятие и установка 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 (Модели MPS) Отсоедините пистон и снимите направляющие воздуха 3 (Модели с 2006 гв) Отсоедините разъем датчика температуры наружного воздуха 4 (Модели с противотуманными фарами) Отсоедините разъемы противотуманных фар 5 (Модели с омывателями фар) Отсоедините шланг омывателя фар 6 При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" Снятие проводите в последовательности, указанной на рисунке 5 Установка производится в порядке, обратном снятию 6 (Модели с противотуманными фарами) После установки отрегулируйте положение противотуманных фар (см главу "Электрооборудование кузова") Примечание по снятию переднего бампера 1 (Хэтчбек) При снятии пистона вставьте шлицевую отвертку в отверстие и отсоедините пистон 2 Потяните за край бампера и снимите его с боковых держателей Примечание: когда снимите бампер с держателя, убедитесь, что бампер закреплен и не может упасть и травмировать Вас 3 Нажмите на зажим, как показано на рисунке, и снимите бампер с кузова Модели с 2006 гв Модели до 2006 гв Примечание по установке переднего бампера 1 Установите бампер на кузов 2 Соедините бампер с кузовом 3 Надавите на передний бампер и соедините бампер с держателями Разборка и сборка 1 (Модели с противотуманными фарами) Отсоедините разъемы противотуманных фар 2 (Модели с омывателями фар) Отсоедините шланг омывателя фар 3 (Модели с омывателями фар) Снимите форсунку омывателя фар 4 (Модели с омывателями фар) Снимите привод омывателя фар 5 (Кроме моделей хэтчбек) Снимите решетку радиатора 6 При разборке переднего бампера руководствуйтесь сборочным рисунком "Разборка и сборка переднего бампера" Разборку проводите в последовательности, указанной на рисунке Моменты затяжки указаны на рисунке Сборку проводите в последовательности, обратной разборке
