Книга: MAZDA DEMIO / VERISA и MAZDA 2 бензин 2002-2007 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-26%
Книга: MAZDA DEMIO / VERISA и MAZDA 2 (б) 2002-2007 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA DEMIO / VERISA и MAZDA 2 (б) 2002-2007 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA DEMIO / VERISA и MAZDA 2 (б) 2002-2007 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA DEMIO / VERISA и MAZDA 2 (б) 2002-2007 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA DEMIO / VERISA и MAZDA 2 (б) 2002-2007 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Книга: MAZDA DEMIO / VERISA и MAZDA 2 (б) 2002-2007 г.в., рем., экспл., то, сер.ПРОФ. | Легион-Aвтодата
Артикул
701438
ISBN
978-5-88850-373-7
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
512
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1,25; 1,3; 1,4; 1,5
«Автомобиль это не роскошь, а средство передвижения», - гласит популярная поговорка, родившаяся в то время, когда практически ничего не было известно о возможностях японского автопромышленного комплекса. И в частности, об автомобиле MAZDA модели Demio или Verisa. Это потрясающее творение инженеров, конструкторов и дизайнеров, которые воплотили в себе все необходимые функции для практического применения, технологичность и дизайн. Впервые машина сошла с конвейера в начале двухтысячных годов, и сразу же завоевала пользовательскую любовь и почитание, которые не угасают с сегодня. Автомобиль получился очень удачным и комфортным, именно поэтому его владельцы не спешат его заменить, несмотря на то, что некоторым моделям уже более десяти лет. Но зачем менять то, что и так хорошо работает? А чтобы автомобили продолжали исправно работать и радовать своих хозяев в течение долгих лет, есть смысл узнать о них как можно больше, чтобы успешно применять на практике новую информацию. Поможет в этом руководство по ремонту Mazda Demio / Verisa и Mazda 2. Автомобили выпускались в период с 2002 по 2007 годы, оснащались целой гаммой бензиновых двигателей, и имели переднеприводную либо полноприводную трансмиссию. Книга будет одинаково полезной для всех автовладельцев «Мазды», от новичков до профессионалов, включая мастеров автосервисов, которые имеют дело с данными машинами по долгу работы.

Данный мануал вышел в издательстве «Легион-Автодата». Перед нами великолепный труд профессиональных инженеров, где на 512 страницах об автомобиле собран полезный, логично изложенный материал по эксплуатации, починке, диагностике, ТО Мазды, а также дополнительная, но не менее важная информация. Вашему вниманию предложены полноценные описания и характеристики всех систем, узлов и агрегатов данных моделей. Основной текст дополняют качественные схемы, рисунки и таблицы. Одним словом, всё, что нужно для полноценного обращения с японскими автомобилями. Отметим, что руководство по ремонту Мазда 2, Мазда Демио, Мазда Вериса выполнено в хорошем читабельном варианте. В этом немалая заслуга редакторской группы, которая, наравне авторами, превратила сухой технический справочник, в книгу, которую приятно осваивать и применять полученные знания на практике.

В книге есть обзор конструкции Мазды и правила техники безопасности в процессе «общения» с машиной в различных ситуациях. Включена и такая глава, как инструкция по эксплуатации MAZDA DEMIO / VERISA и MAZDA 2, в которой изложены ценные рекомендации, как правильно обращаться с машиной в различных погодных условиях, даны сведения о рабочем потенциале автотранспорта и о том, как его использовать на все сто процентов, без риска навредить технике. Еще одной важной темой книги является ТО автомобилей «Мазда». Авторы приводят примеры периодических осмотров и проверок техники, описывают сам процесс и график их выполнения. Как и во всех технических пособиях издательства «Легион-Автодата», в данной книге обязательно имеются электросхемы MAZDA DEMIO / VERISA и MAZDA 2, благодаря чему ремонт электрической части автомобиля будет простым и необременительным.  С помощью мануала можно выполнить и полноценный ремонт автомобиля. Например, заменить диск сцепления, провести диагностику двигателя, отрегулировать всю ходовую часть и осуществить другие необходимые процедуры с учетом наглядных и точных указаний. Книга дает настолько понятные и подробные инструкции, что освоить их сможет даже человек, который ни разу до этого не касался гаечного ключа.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Показать Оглавление
Скрыть Оглавление

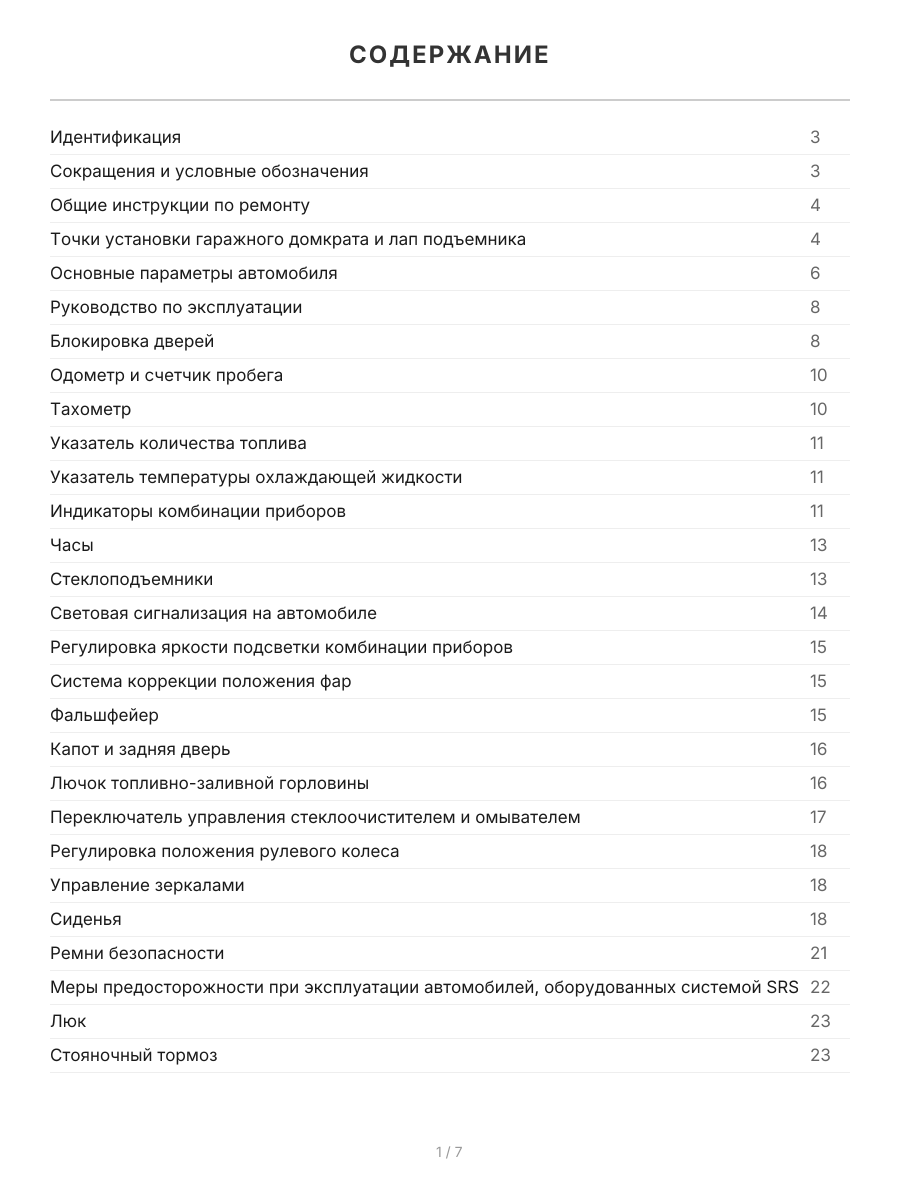

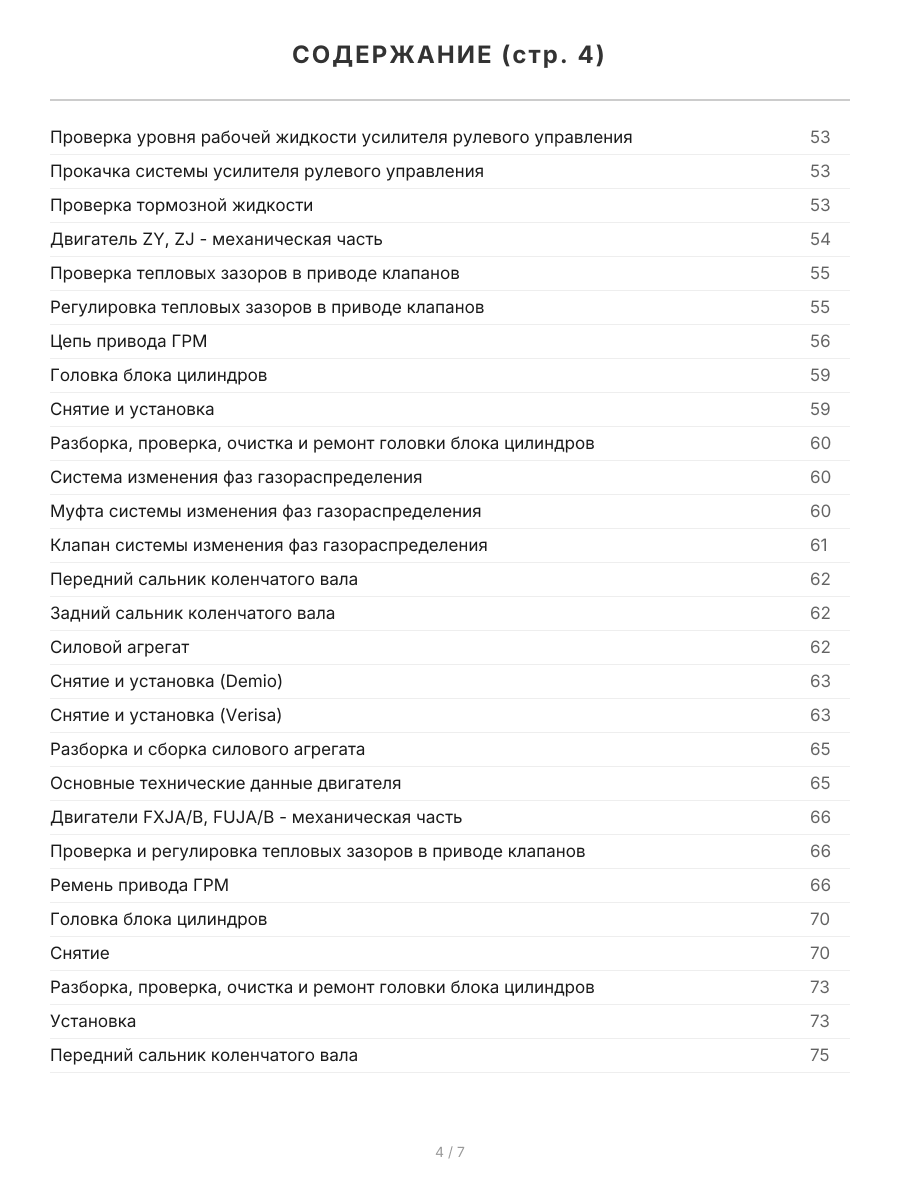

Оглавление
Идентификация 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 4
Основные параметры автомобиля 6
Руководство по эксплуатации 8
Блокировка дверей 8
Одометр и счетчик пробега 10
Тахометр 10
Указатель количества топлива 11
Указатель температуры охлаждающей жидкости 11
Индикаторы комбинации приборов 11
Часы 13
Стеклоподъемники 13
Световая сигнализация на автомобиле 14
Регулировка яркости подсветки комбинации приборов 15
Система коррекции положения фар 15
Фальшфейер 15
Капот и задняя дверь 16
Лючок топливно-заливной горловины 16
Переключатель управления стеклоочистителем и омывателем 17
Регулировка положения рулевого колеса 18
Управление зеркалами 18
Сиденья 18
Ремни безопасности 21
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 22
Люк 23
Стояночный тормоз 23

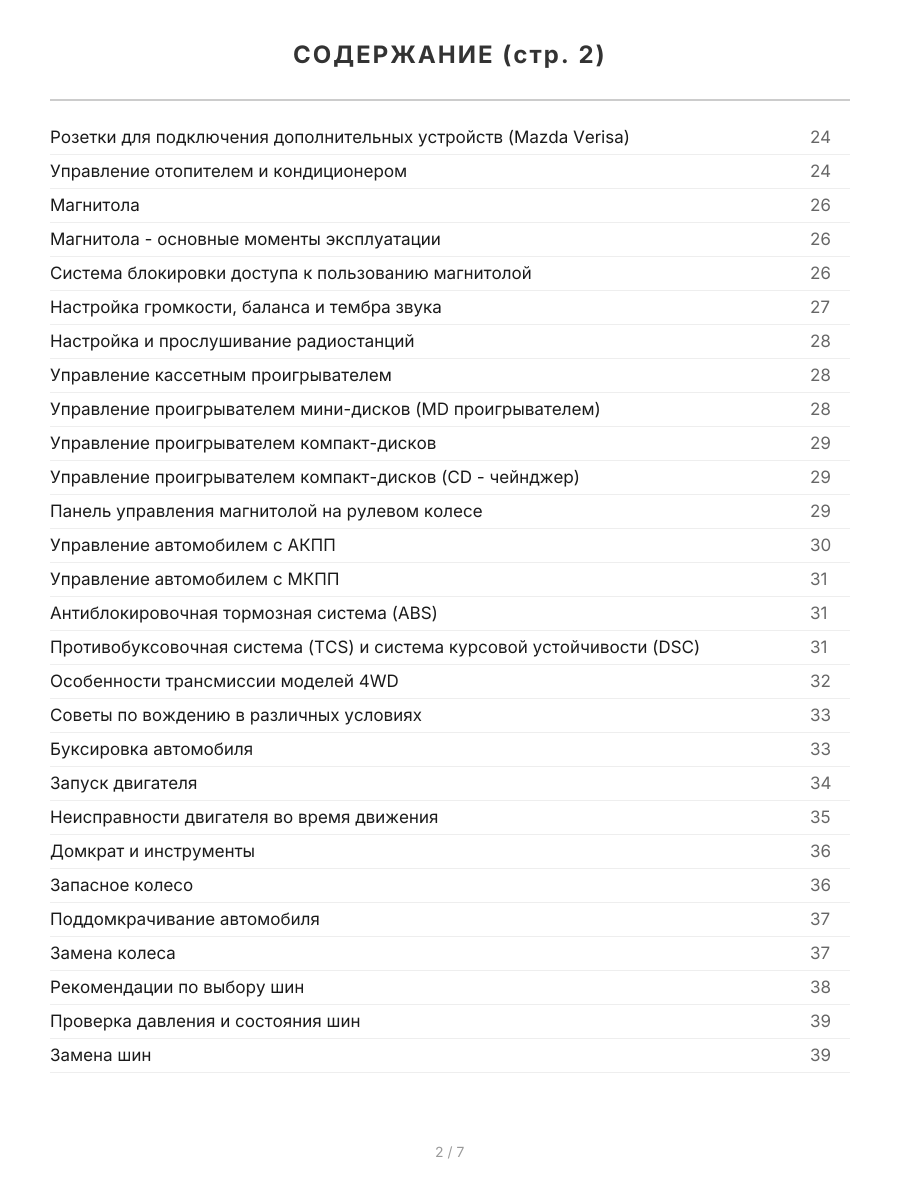

Розетки для подключения дополнительных устройств (Mazda Verisa) 24
Управление отопителем и кондиционером 24
Магнитола 26
Магнитола - основные моменты эксплуатации 26
Система блокировки доступа к пользованию магнитолой 26
Настройка громкости, баланса и тембра звука 27
Настройка и прослушивание радиостанций 28
Управление кассетным проигрывателем 28
Управление проигрывателем мини-дисков (MD проигрывателем) 28
Управление проигрывателем компакт-дисков 29
Управление проигрывателем компакт-дисков (CD - чейнджер) 29
Панель управления магнитолой на рулевом колесе 29
Управление автомобилем с АКПП 30
Управление автомобилем с МКПП 31
Антиблокировочная тормозная система (ABS) 31
Противобуксовочная система (TCS) и система курсовой устойчивости (DSC) 31
Особенности трансмиссии моделей 4WD 32
Советы по вождению в различных условиях 33
Буксировка автомобиля 33
Запуск двигателя 34
Неисправности двигателя во время движения 35
Домкрат и инструменты 36
Запасное колесо 36
Поддомкрачивание автомобиля 37
Замена колеса 37
Рекомендации по выбору шин 38
Проверка давления и состояния шин 39
Замена шин 39

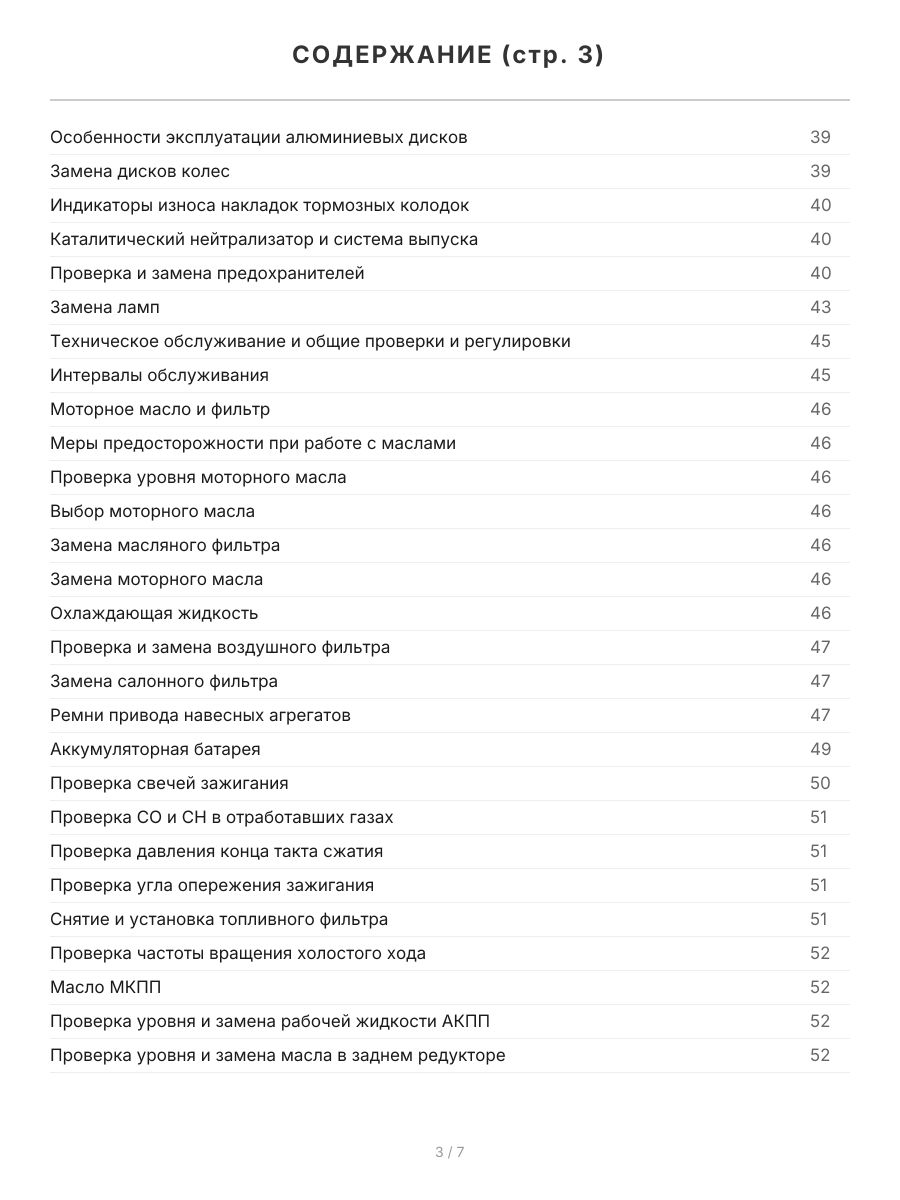

Особенности эксплуатации алюминиевых дисков 39
Замена дисков колес 39
Индикаторы износа накладок тормозных колодок 40
Каталитический нейтрализатор и система выпуска 40
Проверка и замена предохранителей 40
Замена ламп 43
Техническое обслуживание и общие проверки и регулировки 45
Интервалы обслуживания 45
Моторное масло и фильтр 46
Меры предосторожности при работе с маслами 46
Проверка уровня моторного масла 46
Выбор моторного масла 46
Замена масляного фильтра 46
Замена моторного масла 46
Охлаждающая жидкость 46
Проверка и замена воздушного фильтра 47
Замена салонного фильтра 47
Ремни привода навесных агрегатов 47
Аккумуляторная батарея 49
Проверка свечей зажигания 50
Проверка СО и СН в отработавших газах 51
Проверка давления конца такта сжатия 51
Проверка угла опережения зажигания 51
Снятие и установка топливного фильтра 51
Проверка частоты вращения холостого хода 52
Масло МКПП 52
Проверка уровня и замена рабочей жидкости АКПП 52
Проверка уровня и замена масла в заднем редукторе 52

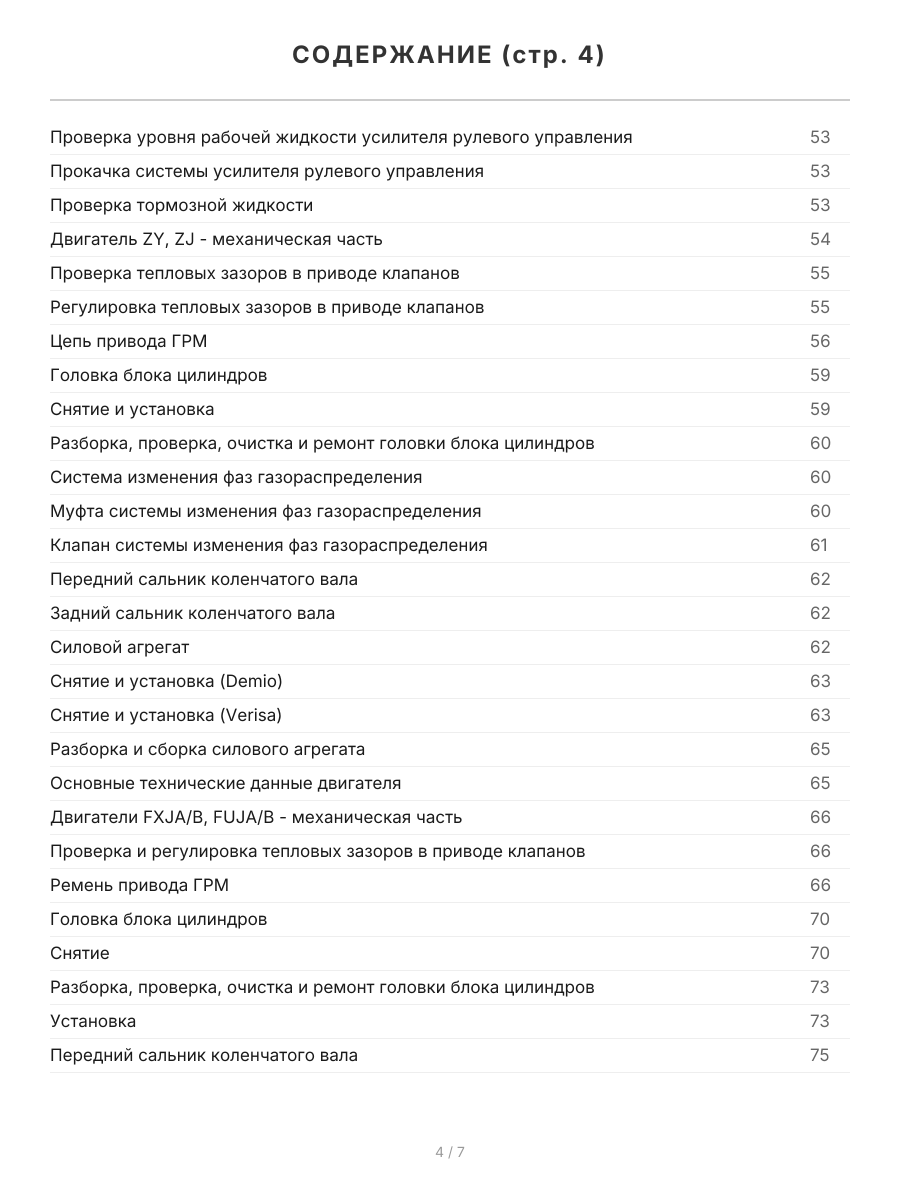

Проверка уровня рабочей жидкости усилителя рулевого управления 53
Прокачка системы усилителя рулевого управления 53
Проверка тормозной жидкости 53
Двигатель ZY, ZJ - механическая часть 54
Проверка тепловых зазоров в приводе клапанов 55
Регулировка тепловых зазоров в приводе клапанов 55
Цепь привода ГРМ 56
Головка блока цилиндров 59
Снятие и установка 59
Разборка, проверка, очистка и ремонт головки блока цилиндров 60
Система изменения фаз газораспределения 60
Муфта системы изменения фаз газораспределения 60
Клапан системы изменения фаз газораспределения 61
Передний сальник коленчатого вала 62
Задний сальник коленчатого вала 62
Силовой агрегат 62
Снятие и установка (Demio) 63
Снятие и установка (Verisa) 63
Разборка и сборка силового агрегата 65
Основные технические данные двигателя 65
Двигатели FXJA/В, FUJA/B - механическая часть 66
Проверка и регулировка тепловых зазоров в приводе клапанов 66
Ремень привода ГРМ 66
Головка блока цилиндров 70
Снятие 70
Разборка, проверка, очистка и ремонт головки блока цилиндров 73
Установка 73
Передний сальник коленчатого вала 75

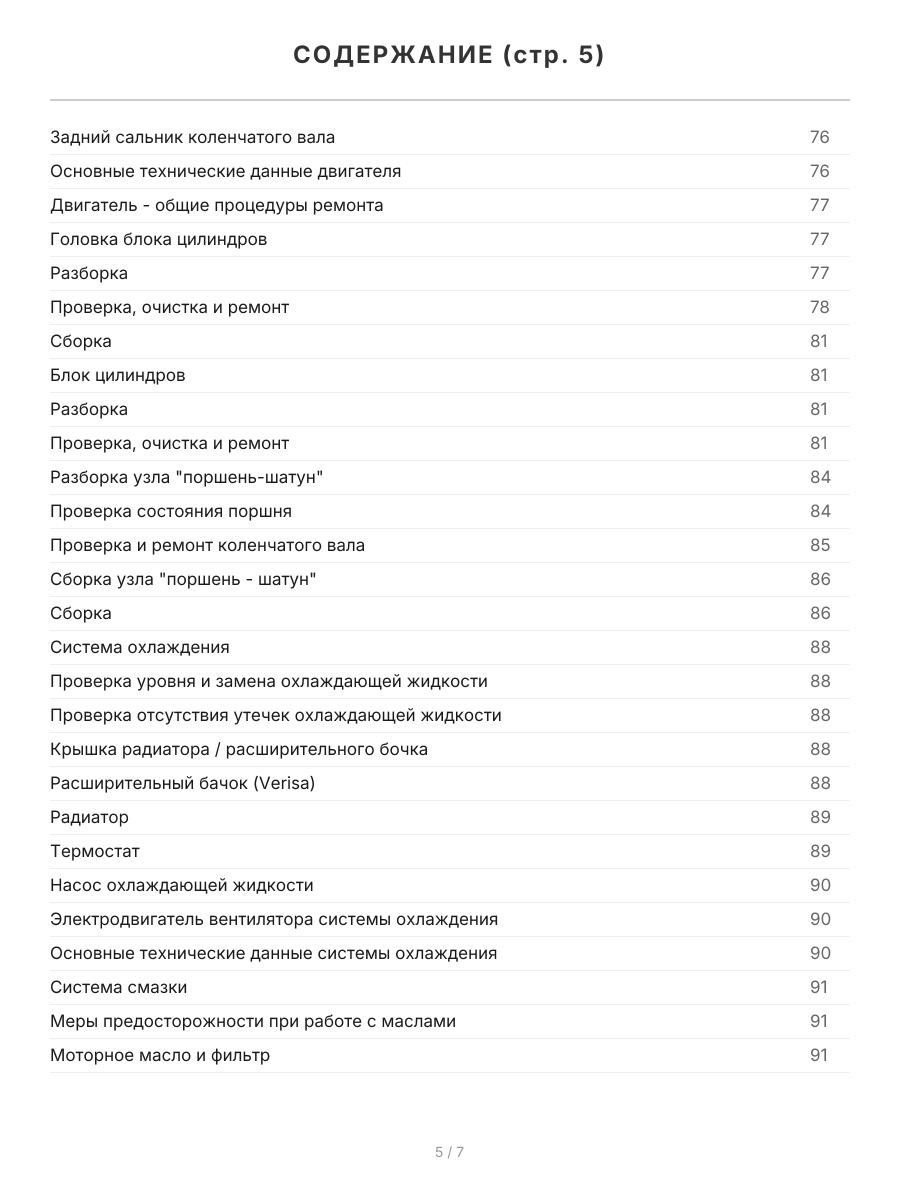

Задний сальник коленчатого вала 76
Основные технические данные двигателя 76
Двигатель - общие процедуры ремонта 77
Головка блока цилиндров 77
Разборка 77
Проверка, очистка и ремонт 78
Сборка 81
Блок цилиндров 81
Разборка 81
Проверка, очистка и ремонт 81
Разборка узла "поршень-шатун" 84
Проверка состояния поршня 84
Проверка и ремонт коленчатого вала 85
Сборка узла "поршень - шатун" 86
Сборка 86
Система охлаждения 88
Проверка уровня и замена охлаждающей жидкости 88
Проверка отсутствия утечек охлаждающей жидкости 88
Крышка радиатора / расширительного бочка 88
Расширительный бачок (Verisa) 88
Радиатор 89
Термостат 89
Насос охлаждающей жидкости 90
Электродвигатель вентилятора системы охлаждения 90
Основные технические данные системы охлаждения 90
Система смазки 91
Меры предосторожности при работе с маслами 91
Моторное масло и фильтр 91

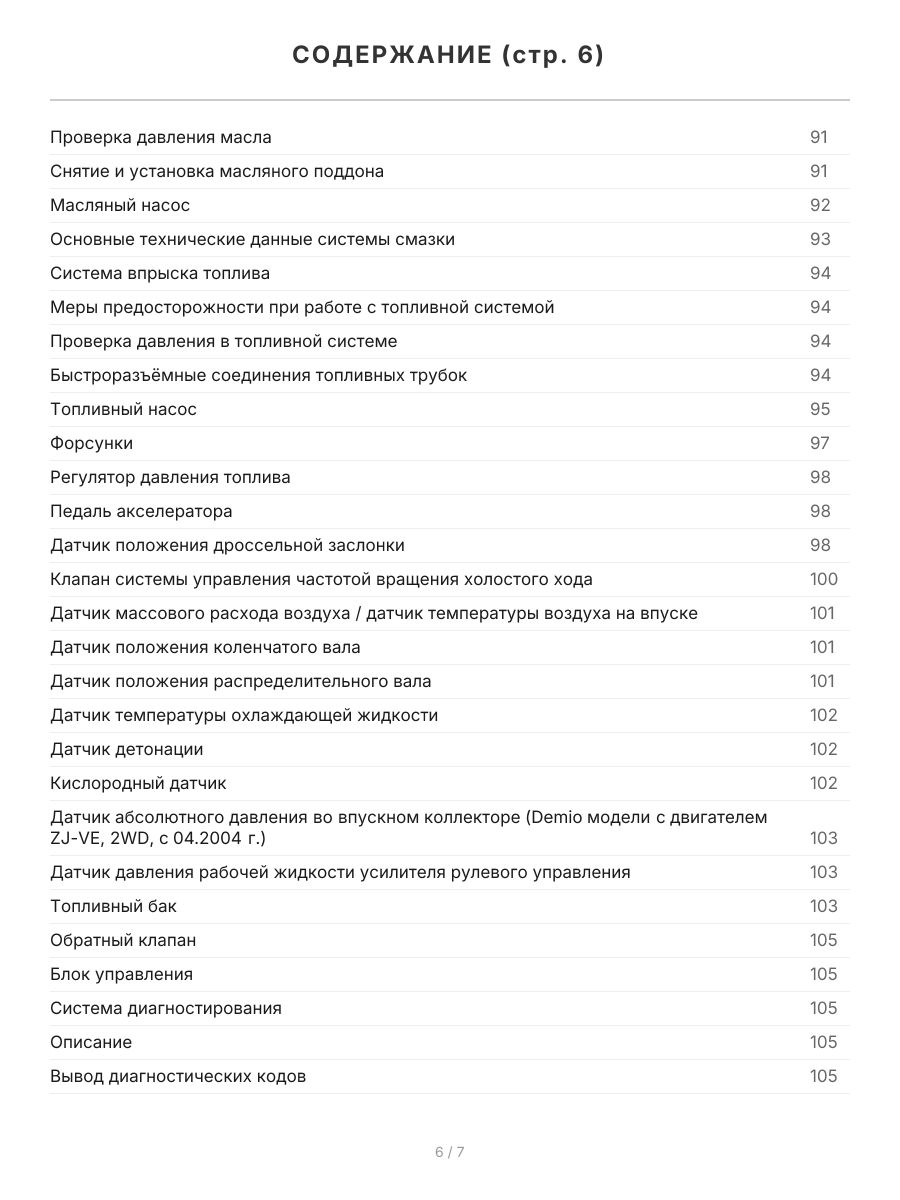

Проверка давления масла 91
Снятие и установка масляного поддона 91
Масляный насос 92
Основные технические данные системы смазки 93
Система впрыска топлива 94
Меры предосторожности при работе с топливной системой 94
Проверка давления в топливной системе 94
Быстроразъёмные соединения топливных трубок 94
Топливный насос 95
Форсунки 97
Регулятор давления топлива 98
Педаль акселератора 98
Датчик положения дроссельной заслонки 98
Клапан системы управления частотой вращения холостого хода 100
Датчик массового расхода воздуха / датчик температуры воздуха на впуске 101
Датчик положения коленчатого вала 101
Датчик положения распределительного вала 101
Датчик температуры охлаждающей жидкости 102
Датчик детонации 102
Кислородный датчик 102
Датчик абсолютного давления во впускном коллекторе (Demio модели с двигателем ZJ-VE, 2WD, с 042004 г) 103
Датчик давления рабочей жидкости усилителя рулевого управления 103
Топливный бак 103
Обратный клапан 105
Блок управления 105
Система диагностирования 105
Описание 105
Вывод диагностических кодов 105

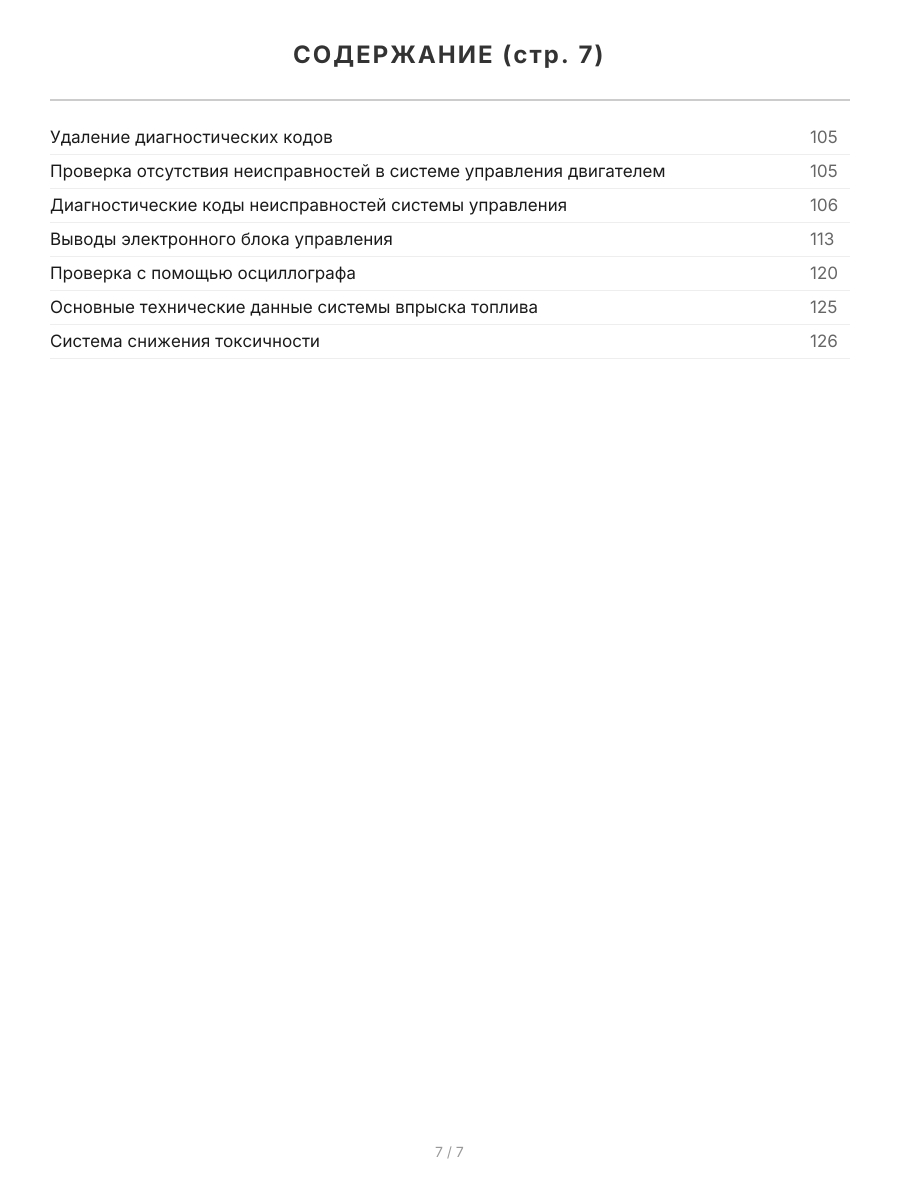

Удаление диагностических кодов 105
Проверка отсутствия неисправностей в системе управления двигателем 105
Диагностические коды неисправностей системы управления 106
Выводы электронного блока управления 113
Проверка с помощью осциллографа 120
Основные технические данные системы впрыска топлива 125
Система снижения токсичности 126
Клапан системы принудительной вентиляции картера 126
Система улавливания паров топлива 126
Электропневмоклапан аккумулятора паров топлива 126
Аккумулятор паров топлива 126
Система рециркуляции отработавших газов (Demio модели с двигателем ZJ-VE, 2WD, с 042004 г) 126
Система впуска воздуха и выпуска ОГ 128
Система впуска воздуха 128
Система изменения геометрии впускного коллектора (VICS) (кроме Demio с двигателем ZJ-VE) 129
Система изменения геометрии впускного коллектора (VTCS) 130
Система выпуска ОГ 131
Электрооборудование двигателя 132
Аккумуляторная батарея 132
Ремень привода генератора 132
Свечи зажигания 132
Генератор 132
Система зажигания 133
Стартер 134
Сцепление (Mazda 2) 135
Проверка уровня рабочей жидкости сцепления 135
Прокачка гидропривода выключения сцепления 135
Главный цилиндр привода выключения сцепления 135
Рабочий цилиндр привода выключения сцепления 136
Сцепление 137
Механическая коробка передач (Mazda 2) 138
Проверка уровня и замена масла 138
Замена сальников 138
Датчик скорости автомобиля 139
Рычаг переключения передач (обычная МКПП) 140
Рычаг переключения передач (роботизированная МКПП) 140
Тросы выбора и переключения передач 140
Регулировка тросов выбора и переключения передач 141
Коробка передач в сборе 142
Основные технические данные МКПП 147
Автоматическая коробка передач 148
Общая информация 148
Диагностика 148
Проверка механических систем КПП 154
Тест на полностью заторможенном автомобиле (Stall test) 154
Проверка времени включения передачи 154
Проверка давления в основной магистрали 155
Дорожный тест 155
Проверка уровня рабочей жидкости АКПП 158
Замена рабочей жидкости АКПП 158
Элементы электрической части системы управления 158
Выключатель режима работы АКПП "HOLD" (модели без режима ручного переключения передач) 158
Выключатель запрещения запуска 158
Датчик температуры рабочей жидкости АКПП 160
Датчик давления рабочей жидкости 161
Датчик частоты вращения входного вала коробки передач 162
Датчик скорости автомобиля 162
Электромагнитные клапаны 162
Блок управления двигателем и АКПП 163
Блок клапанов 163
Охладитель рабочей жидкости АКПП 164
Пластина привода гидротрансформатора 165
Механизм переключения передач 165
Селектор 165
Коробка передач 167
Основные технические данные АКПП 170
Система полного привода (e-4WD) 171
Диагностика 171
Генератор системы e-4WD 173
Проверка проводки и элементов системы 173
Блок управления 175
Электродвигатель 175
Датчик тока 176
Выключатель системы полного привода 177
Датчик положения селектора 177
Реле "e-4WD" 177
Задний редуктор 177
Приводные валы 180
Промежуточный приводной вал 180
Передние приводные валы 181
Задние приводные валы (Mazda Verisa) 183
Основные технические данные приводных валов 186
Подвеска 187
Предварительные проверки 187
Проверка и регулировка углов установки передних колёс 187
Проверка углов установки задних колёс 188
Ступица переднего колеса 188
Стойка передней подвески 189
Нижний рычаг передней подвески 190
Стабилизатор поперечной устойчивости передней подвески 191
Снятие и установка распорной штанги 192
Ступица заднего колеса 192
Амортизатор задней подвески 193
Пружина задней подвески 193
Балка задней подвески 194
Основные технические данные подвески 195
Рулевое управление 197
Проверка уровня рабочей жидкости 197
Прокачка системы гидроусилителя рулевого управления 197
Проверка отсутствия утечек рабочей жидкости 197
Проверка давления рабочей жидкости 197
Проверки на автомобиле 198
Рулевая колонка 198
Рулевой механизм 199
Насос усилителя рулевого управления 199
Основные технические данные сцепления 201
Тормозная система 202
Проверка уровня тормозной жидкости 202
Прокачка тормозной системы 202
Проверка вакуумного шланга 202
Педаль тормоза 202
Главный тормозной цилиндр 203
Вакуумный усилитель тормозов 204
Регулятор давления 205
Передние тормозные механизмы 205
Задние дисковые тормозные механизмы 206
Задние барабанные тормозные механизмы 208
Стояночный тормоз 210
Антиблокировочная система тормозов (ABS) и система курсовой устойчивости (DSC) 211
Диагностика систем ABS / DSC 211
Описание системы диагностики 211
Считывание и стирание кодов неисправностей 211
Проверка элементов и проводки системы ABS, DSC 218
Модулятор давления и блок управления систем ABS, DSC 224
Датчики частоты вращения передних колес 224
Датчики частоты вращения задних колес 224
Комбинированный датчик 225
Датчик давления тормозной жидкости 226
Датчик угла поворота рулевого колеса 226
Выключатель системы DSC 226
Основные технические данные тормозной системы 227
Кузов 228
Кузов Mazda Demio, Mazda 2 228
Передний бампер 228
Задний бампер 229
Вентиляционная решетка 229
Отделка радиатора 229
Капот 229
Переднее крыло 230
Регулировка передней и задней боковой дверей 230
Передняя дверь 230
Задняя боковая дверь 233
Задняя дверь 235
Лючок топливно-заливной горловины 236
Зеркала заднего вида 237
Лобовое стекло 238
Стекло задней двери 239
Заднее неподвижное боковое стекло 240
Люк 241
Панель приборов 243
Внутренняя отделка салона 246
Снятие и установка отделки передней стойки 246
Снятие и установка нижней отделки центральной стойки 247
Снятие и установка верхней отделки центральной стойки 247
Снятие и установка передней боковой отделки салона 247
Снятие и установка отделки порога передней двери 247
Снятие и установка отделки порога задней боковой двери 247
Снятие и установка внутренней отделки бокового зеркала заднего вида 247
Снятие и установка отделочной панели передней двери 247
Снятие и установка отделочной панели задней боковой двери 248
Снятие и установка подлокотника 248
Снятие и установка нижней отделки задней стойки 248
Снятие и установка верхней отделки задней стойки 248
Снятие и установка боковой отделки багажного отделения 248
Снятие и установка задней отделки багажного отделения 248
Снятие и установка внутренней отделки задней двери 249
Отделка крыши 249
Отделка пола 249
Ремни безопасности 250
Сиденья 251
Основные технические данные кузова 252
Кузов Mazda Verisa 253
Передний бампер 253
Задний бампер 253
Вентиляционная решетка 253
Капот 254
Переднее крыло 254
Регулировка передней и задней боковой дверей 255
Передняя дверь 255
Задняя боковая дверь 257
Задняя дверь 259
Лючок топливно-заливной горловины 260
Зеркала заднего вида 260
Лобовое стекло 261
Стекло задней двери 262
Заднее неподвижное боковое стекло 264
Панель приборов 265
Внутренняя отделка салона 267
Снятие и установка внутренней отделки бокового зеркала заднего вида 267
Снятие и установка отделки передней стойки 267
Снятие и установка нижней отделки центральной стойки 267
Снятие и установка верхней отделки центральной стойки 267
Снятие и установка передней боковой отделки салона 267
Снятие и установка отделки порога передней двери 268
Снятие и установка отделки порога задней боковой двери 268
Снятие и установка отделочной панели передней двери 268
Снятие и установка отделочной панели задней боковой двери 268
Снятие и установка подлокотника 268
Снятие и установка боковой отделки багажного отделения 268
Снятие и установка отделки задней стойки 269
Снятие и установка задней отделки багажного отделения 269
Снятие и установка внутренней отделки задней двери 269
Отделка крыши 269
Отделка пола 270
Ремни безопасности 270
Сиденья 271
Основные технические данные кузова 272
Кондиционер, отопление и вентиляция 273
Меры безопасности при работе с хладагентом 273
Вакуумирование, зарядка и проверка системы 273
Установка блока манометров 273
Зарядка системы 273
Проверка давления хладагента 275
Проверка эффективности системы циркуляции хладагента 275
Блок вентилятора отопителя 275
Блок кондиционера 275
Снятие и установка 275
Разборка и сборка 276
Снятие и установка испарителя (Mazda 2) 278
Снятие и установка расширительного клапана 278
Проверка испарителя 279
Проверка радиатора отопителя 279
Снятие и установка главного передаточного рычага заслонки 279
Снятие и установка воздуховодов 279
Компрессор кондиционера 279
Конденсатор кондиционера 280
Ресивер 281
Блок отопителя (Mazda 2) 281
Блок дополнительного отопителя (Mazda 2) 281
Линии охлаждения 282
Привод переключения забора воздуха 283
Привод смешивания воздушных потоков 283
Привод изменения направления воздушных потоков 284
Электродвигатель вентилятора отопителя 284
Резистор вентилятора отопителя 284
Схема управления скоростью вращения вентилятора отопителя 285
Электромагнитная муфта компрессора 285
Датчик солнечного света 286
Датчик температуры наружного воздуха 287
Датчик температуры воздуха в салоне 287
Датчик температуры воздуха за испарителем 287
Выключатель по давлению 287
Панель управления кондиционером и отопителем 288
Электронный блок управления кондиционером и отопителем 290
Диагностика системы кондиционирования 293
Основные технические данные системы кондиционирования 295
Система пассивной безопасности (SRS) 296
Меры предосторожности при эксплуатации и проведении ремонтных работ 296
Подушки безопасности 296
Снятие и установка подушки безопасности водителя 296
Снятие и установка подушки безопасности переднего пассажира 297
Снятие и установка боковых подушек безопасности 297
Снятие и установка боковых шторок безопасности 298
Передний датчик системы пассивной безопасности 299
Датчики боковых подушек безопасности 300
Блок управления системой пассивной безопасности 300
Спиральный провод 300
Диагностика системы пассивной безопасности 301
Ремни безопасности и преднатяжители ремней безопасности 301
Основные технические данные системы пассивной безопасности (SRS) 304
Электрооборудование кузова 305
Предохранители и реле 305
Монтажный блок под панелью приборов со стороны переднего пассажира 305
Замена главного предохранителя 309
Замок зажигания 309
Прикуриватель 309
Система внешнего освещения 310
Система внутреннего освещения 316
Стеклоочистители и омыватели 317
Комбинация приборов 320
Звуковой сигнал 322
Аудиосистема, система навигации и система помощи при парковке 322
Диагностика аудиосистемы 326
Шина CAN 326
Электрические стеклоподъемники 326
Центральный замок (Demio) и система дистанционного управления (Verisa) 329
Иммобилайзер (Verisa) 335
Система регулировки положения наружных зеркал 336
Электропривод люка 337
Основные технические данные системы электрооборудования кузова 337
Схемы электрооборудования 339
Обозначения, применяемые на схемах электрооборудования 339
Примеры обозначения предохранителей 339
Коды цветов проводов 339
Схемы электрооборудования 340
Общие разъемы 340
Схема Y-a Точки заземления 345
Схема Y-b Точки заземления 347
Схема W Распределение электропитания 349
Схема А Система запуска и зарядки 350
Схема В-1 Система управления двигателем и АКПП 352
Схема В-2 Система подачи топлива 362
Схема В-3 Система охлаждения 364
Схема С-а Комбинация приборов 366
Схема С-b Комбинация приборов 368
Схема С-c Комбинация приборов 370
Схема С-d Комбинация приборов 372
Схема D Стеклоочистители и омыватели 374
Схема Е-1 Фары (модели с нераздельной оптикой) 376
Схема Е-2 Фары (модели с раздельной оптикой) 378
Схема Е-3 Задние габариты, передние габариты, подсветка номерного знака 380
Схема Е-4 Корректор фар 382
Схема Е-5 Противотуманные фары 384
Схема F-1 Указатели поворота и аварийная сигнализация 386
Схема F-2 Фонари заднего хода 388
Схема F-3 Стоп-сигналы, дополнительный стоп-сигнал, звуковой сигнал 390
Схема G-1 Кондиционер с ручным управлением 392
Схема G-2 Кондиционер с автоматическим управлением 394
Схема G-3 Управление электромагнитной муфтой 398
Схема I-1 Прикуриватель / обогреватель заднего стекла 400
Схема I-2 Подсветка 402
Схема I-3 Подсветка багажного отделения, подсветка косметического зеркальца, лампа местной подсветки, освещение салона 406
Схема J-1 Аудиосистема 408
Схема J-2 Навигационная система и камера заднего вида 410
Схема К-1 Электропривод стеклоподъемников 418
Схема К-2 Центральный замок 420
Схема L Электропривод зеркал 424
Схема М Электропривод люка 426
Схема О Антиблокировочная система (ABS) и система курсовой устойчивости (DSC) 428
Схема S-1 Система SRS 432
Схема U Диагностический разъем 438
Схема JB Монтажный блок под панелью приборов со стороны переднего пассажира 440
Схемы электрооборудования (дополнение (Demio с 102003 г)) 441
Схема Y-b Точки заземления 441
Схема W Распределение электропитания 443
Схема N Система управления полным приводом (e-4WD) 444
Схема U Диагностический разъем 448
Схемы электрооборудования (дополнение (Verisa)) 449
Cхема 1 Распределение электропитания 449
Схема 2 Система зарядки 450
Схема 3 Система запуска 452
Схема 4 Система управления двигателем и АКПП 454
Схема 5 Антиблокировочная система тормозов (ABS) 466
Схема 6 Система курсовой устойчивости (DSC) 470
Схема 7 Система дистанционного управления (центральный замок, иммобилайзер) 474
Схема 8 Фары (модели с галогеновыми фарами) 480
Схема 9 Фары (модели с ксеноновыми фарами) 482
Схема 10 Корректор фар 484
Схема 11 Задние габариты, передние габариты, подсветка номерного знака 486
Схема 12 Стоп-сигналы, дополнительный стоп-сигнал 488
Схема 13 Подсветка багажного отделения, подсветка косметического зеркальца, освещение салона 490
Схема 14 Подсветка 492
Схема 15 Комбинация приборов 496
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":

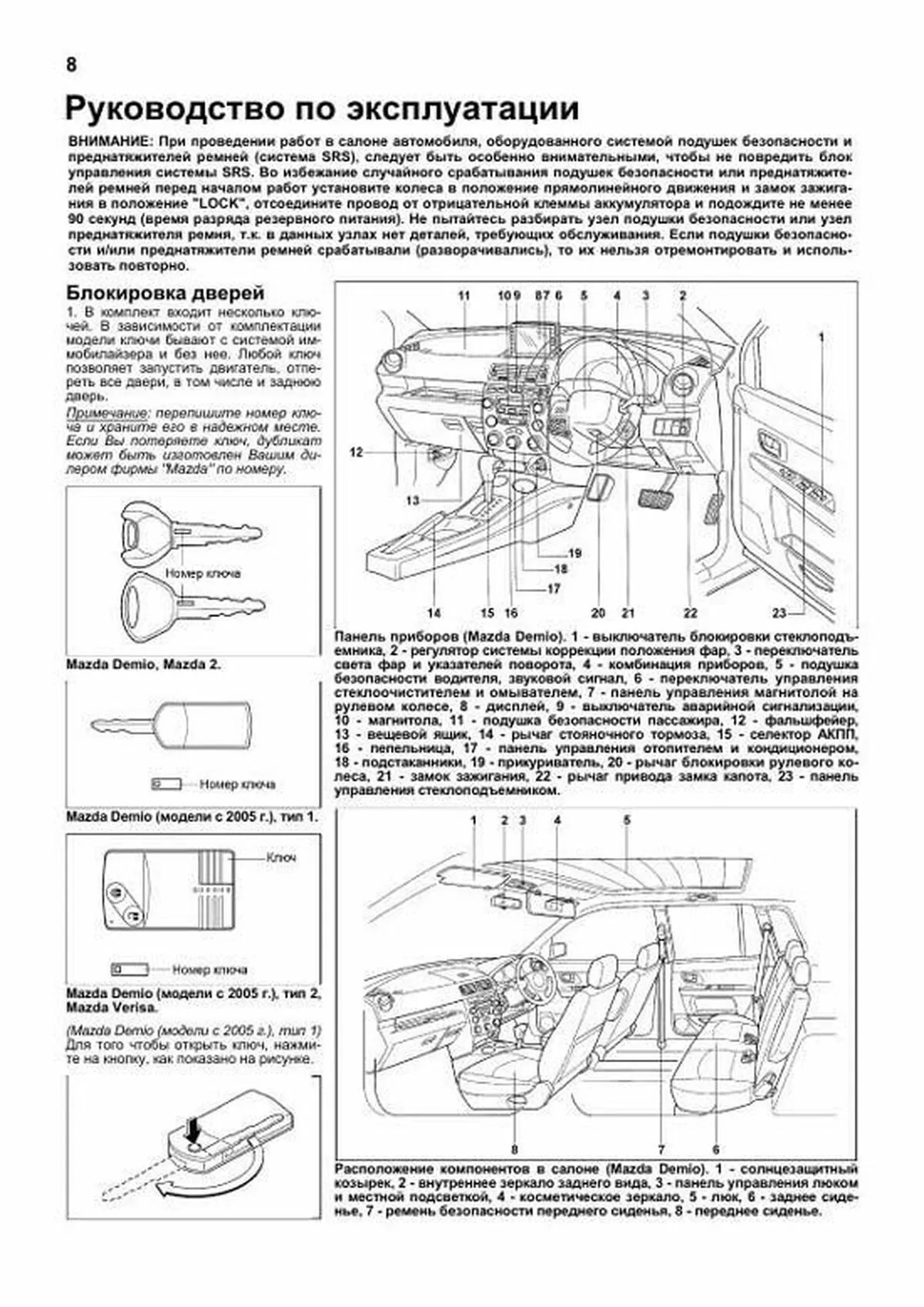

Блокировка дверей 1 В комплект входит несколько ключей В зависимости от комплектации модели ключи бывают с системой иммобилайзера и без нее Любой ключ позволяет запустить двигатель, отпереть все двери, в том числе и заднюю дверь Примечание: перепишите номер ключа и храните его в надежном месте Если Вы потеряете ключ, дубликат может быть изготовлен Вашим дилером фирмы "Mazda" по номеру Mazda Demio, Mazda 2 Mazda Demio (модели с 2005 г), тип 1 Mazda Demio (модели с 2005 г), тип 2, Mazda Verisa (Mazda Demio (модели с 2005 г), тип 1) Для того чтобы открыть ключ, нажмите на кнопку, как показано на рисунке ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно Руководство по эксплуатации Панель приборов (Mazda Demio) 1 выключатель блокировки стеклоподъемника, 2 регулятор системы коррекции положения фар, 3 переключатель света фар и указателей поворота, 4 комбинация приборов, 5 подушка безопасности водителя, звуковой сигнал, 6 переключатель управления стеклоочистителем и омывателем, 7 панель управления магнитолой на рулевом колесе, 8 дисплей, 9 выключатель аварийной сигнализации, 10 магнитола, 11 подушка безопасности пассажира, 12 фальшфейер, 13 вещевой ящик, 14 рычаг стояночного тормоза, 15 селектор АКПП, 16 пепельница, 17 панель управления отопителем и кондиционером, 18 подстаканники, 19 прикуриватель, 20 рычаг блокировки рулевого колеса, 21 замок зажигания, 22 рычаг привода замка капота, 23 панель управления стеклоподъемником Расположение компонентов в салоне (Mazda Demio) 1 солнцезащитный козырек, 2 внутреннее зеркало заднего вида, 3 панель управления люком и местной подсветкой, 4 косметическое зеркало, 5 люк, 6 заднее сиденье, 7 ремень безопасности переднего сиденья, 8 переднее сиденье Пример текста из раздела " Подвеска ":

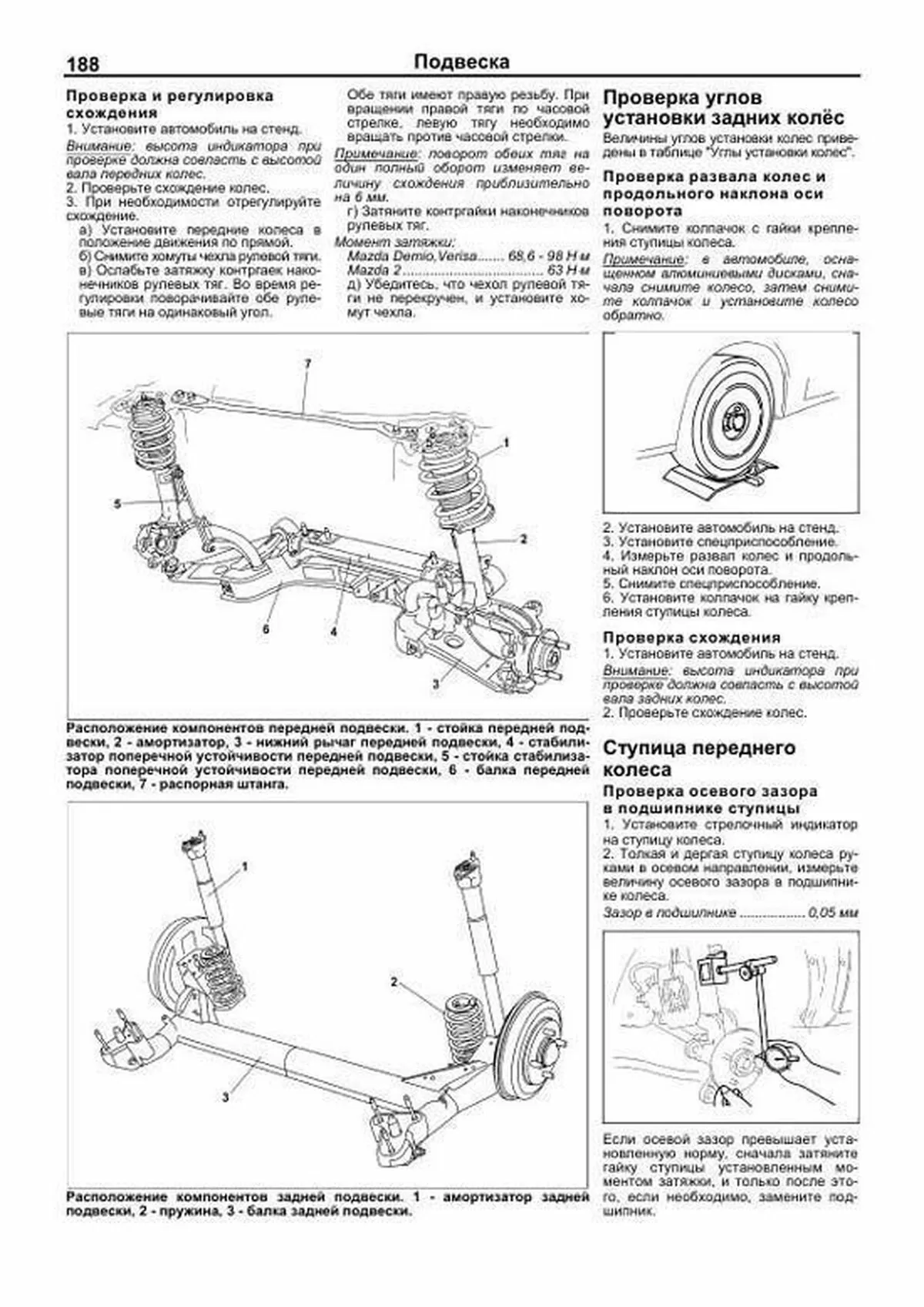

Проверка и регулировка схождения 1 Установите автомобиль на стенд Внимание: высота индикатора при проверке должна совпасть с высотой вала передних колес 2 Проверьте схождение колес 3 При необходимости отрегулируйте схождение а) Установите передние колеса в положение движения по прямой б) Снимите хомуты чехла рулевой тяги в) Ослабьте затяжку контргаек наконечников рулевых тяг Во время регулировки поворачивайте обе рулевые тяги на одинаковый угол Обе тяги имеют правую резьбу При вращении правой тяги по часовой стрелке, левую тягу необходимо вращать против часовой стрелки Примечание: поворот обеих тяг на один полный оборот изменяет величину схождения приблизительно на 6 мм г) Затяните контргайки наконечников рулевых тяг Момент затяжки: Mazda Demio,Verisa68,6 98 Н?м Mazda 2 63 Н?м д) Убедитесь, что чехол рулевой тяги не перекручен, и установите хомут чехла Проверка углов установки задних колёс Величины углов установки колес приведены в таблице "Углы установки колес" Проверка развала колес и продольного наклона оси поворота 1 Снимите колпачок с гайки крепления ступицы колеса Примечание: в автомобиле, оснащенном алюминиевыми дисками, сначала снимите колесо, затем снимите колпачок и установите колесо обратно 2 Установите автомобиль на стенд 3 Установите спецприспособление 4 Измерьте развал колес и продольный наклон оси поворота 5 Снимите спецприспособление 6 Установите колпачок на гайку крепления ступицы колеса Проверка схождения 1 Установите автомобиль на стенд Внимание: высота индикатора при проверке должна совпасть с высотой вала задних колес 2 Проверьте схождение колес Ступица переднего колеса Проверка осевого зазора в подшипнике ступицы 1 Установите стрелочный индикатор на ступицу колеса 2 Толкая и дергая ступицу колеса руками в осевом направлении, измерьте величину осевого зазора в подшипнике колеса Зазор в подшипнике0,05 мм Если осевой зазор превышает установленную норму, сначала затяните гайку ступицы установленным моментом затяжки, и только после этого, если необходимо, замените подшипник Расположение компонентов передней подвески 1 стойка передней подвески, 2 амортизатор, 3 нижний рычаг передней подвески, 4 стабилизатор поперечной устойчивости передней подвески, 5 стойка стабилизатора поперечной устойчивости передней подвески, 6 балка передней подвески, 7 распорная штанга Расположение компонентов задней подвески 1 амортизатор задней Пример текста из раздела " Рулевое управление ":

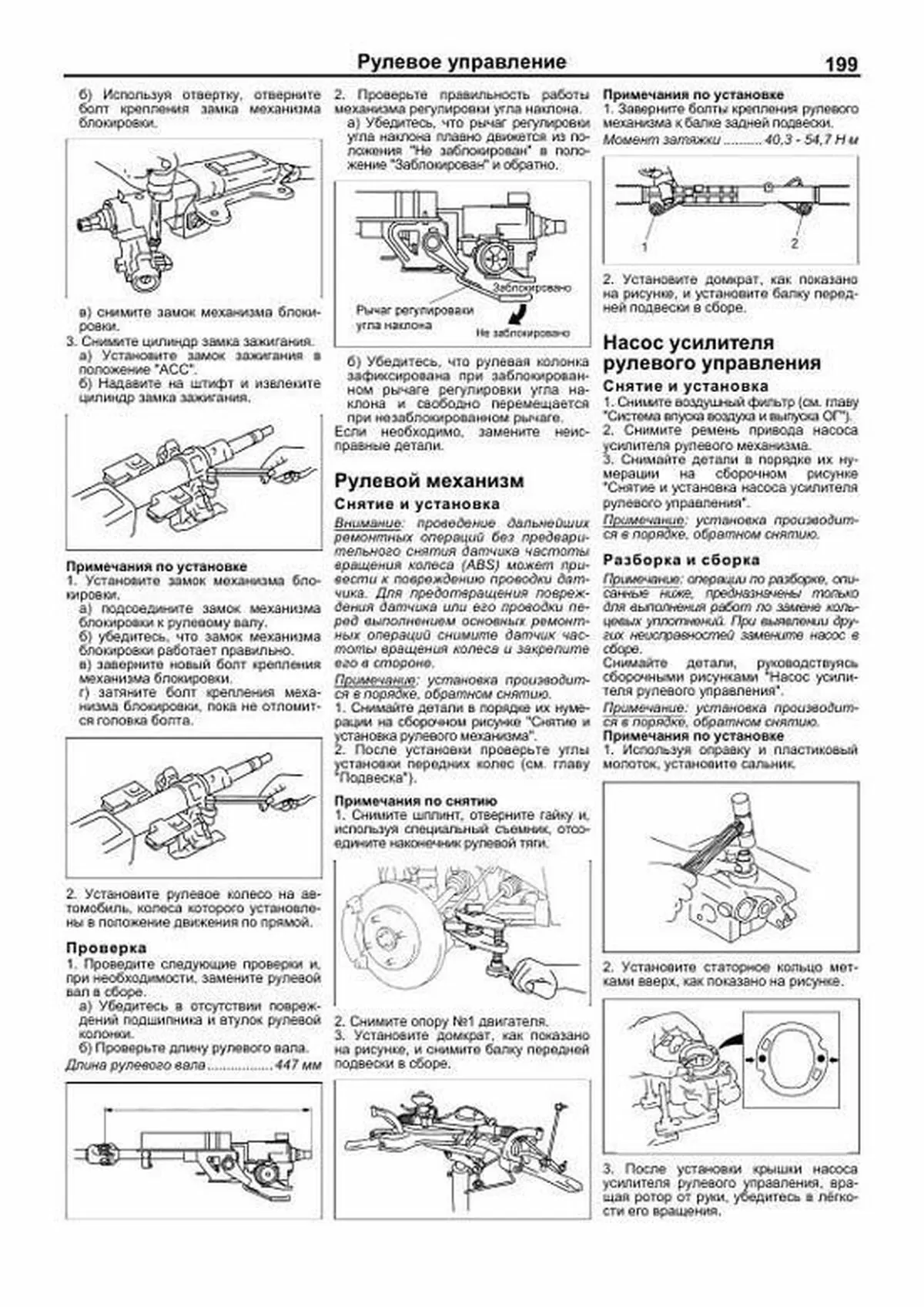

б) Используя отвертку, отверните болт крепления замка механизма блокировки в) снимите замок механизма блокировки 3 Снимите цилиндр замка зажигания а) Установите замок зажигания в положение "АСС" б) Надавите на штифт и извлеките цилиндр замка зажигания Примечания по установке 1 Установите замок механизма блокировки а) подсоедините замок механизма блокировки к рулевому валу б) убедитесь, что замок механизма блокировки работает правильно в) заверните новый болт крепления механизма блокировки г) затяните болт крепления механизма блокировки, пока не отломится головка болта 2 Установите рулевое колесо на автомобиль, колеса которого установлены в положение движения по прямой Проверка 1 Проведите следующие проверки и, при необходимости, замените рулевой вал в сборе а) Убедитесь в отсутствии повреждений подшипника и втулок рулевой колонки б) Проверьте длину рулевого вала Длина рулевого вала447 мм 2 Проверьте правильность работы механизма регулировки угла наклона а) Убедитесь, что рычаг регулировки угла наклона плавно движется из положения "Не заблокирован" в положение "Заблокирован" и обратно б) Убедитесь, что рулевая колонка зафиксирована при заблокированном рычаге регулировки угла наклона и свободно перемещается при незаблокированном рычаге Если необходимо, замените неисправные детали Рулевой механизм Снятие и установка Внимание: проведение дальнейших ремонтных операций без предварительного снятия датчика частоты вращения колеса (ABS) может привести к повреждению проводки датчика Для предотвращения повреждения датчика или его проводки перед выполнением основных ремонтных операций снимите датчик частоты вращения колеса и закрепите его в стороне Примечание: установка производится в порядке, обратном снятию 1 Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка рулевого механизма" 2 После установки проверьте углы установки передних колес (см главу "Подвеска") Примечания по снятию 1 Снимите шплинт, отверните гайку и, используя специальный съемник, отсоедините наконечник рулевой тяги 2 Снимите опору №1 двигателя 3 Установите домкрат, как показано на рисунке, и снимите балку передней подвески в сборе Примечания по установке 1 Заверните болты крепления рулевого механизма к балке задней подвески Момент затяжки40,3 54,7 Н?м 2 Установите домкрат, как показано на рисунке, и установите балку передней подвески в сборе Насос усилителя рулевого управления Снятие и установка 1 Снимите воздушный фильтр (см главу "Система впуска воздуха и выпуска ОГ") 2 Снимите ремень привода насоса усилителя рулевого механизма 3 Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка насоса усилителя рулевого управления" Примечание: установка производится в порядке, обратном снятию Разборка и сборка Примечание: операции по разборке, описанные ниже, предназначены только для выполнения работ по замене кольцевых уплотнений При выявлении других неисправностей замените насос в сборе Снимайте детали, руководствуясь сборочными рисунками "Насос усилителя рулевого управления" Примечание: установка производится в порядке, обратном снятию Примечания по установке 1 Используя оправку и пластиковый молоток, установите сальник 2 Установите статорное кольцо метками вверх, как показано на рисунке 3 После установки крышки насоса усилителя рулевого управления, вращая ротор от руки, убедитесь в лёгкости его вращения Пример текста из раздела " Тормозная система ":

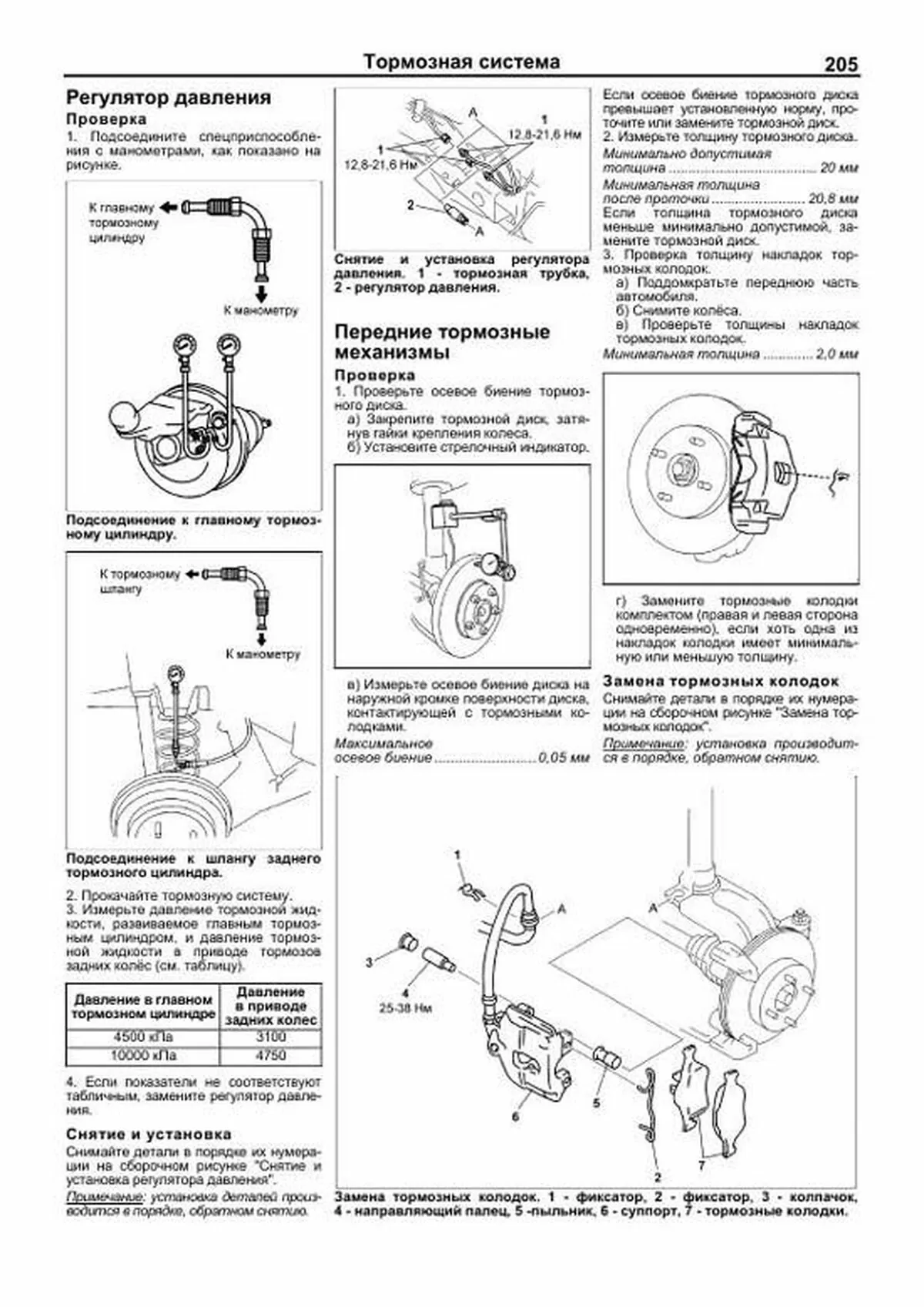

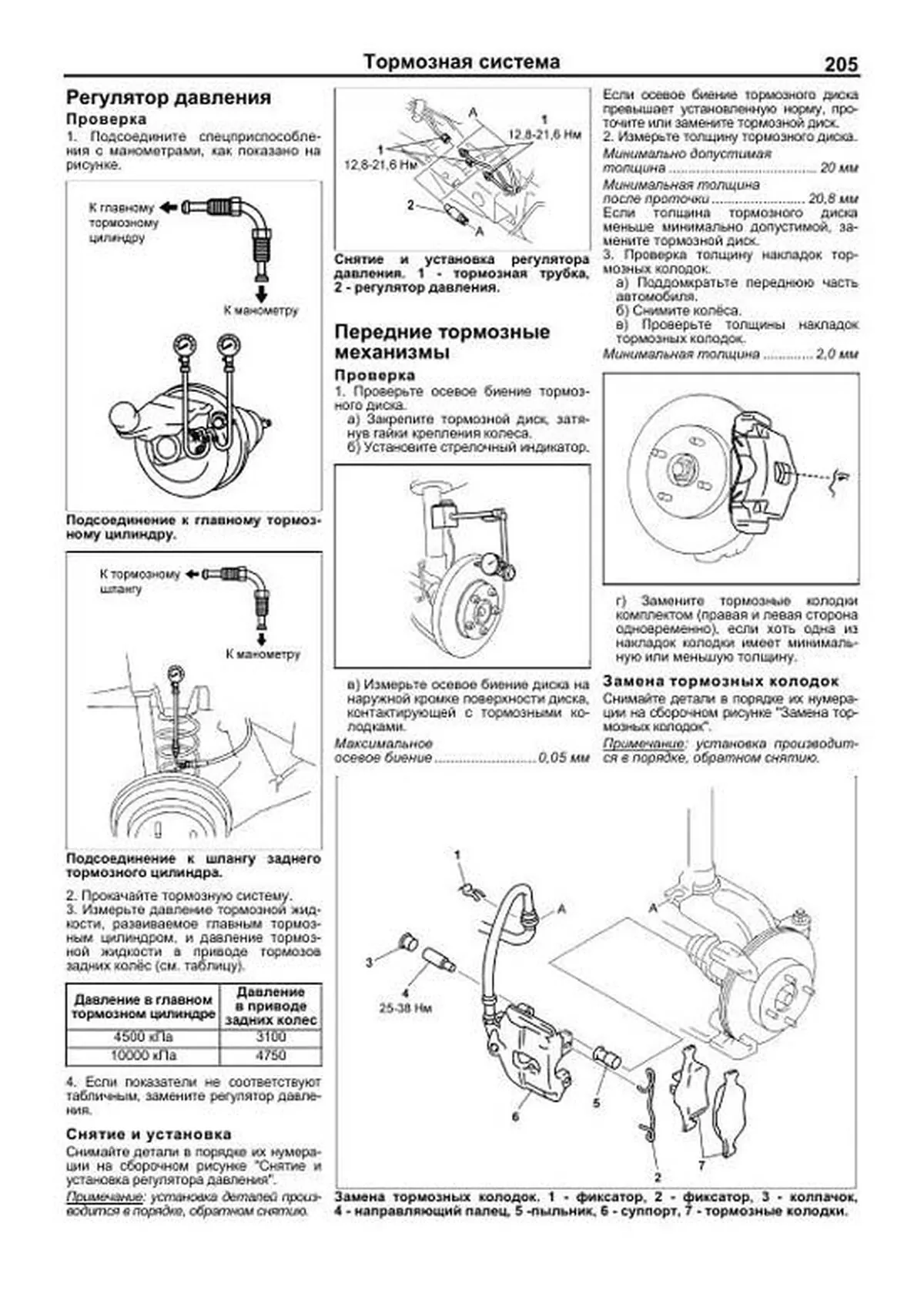

Регулятор давления Проверка 1 Подсоедините спецприспособления с манометрами, как показано на рисунке Подсоединение к главному тормозному цилиндру Подсоединение к шлангу заднего тормозного цилиндра 2 Прокачайте тормозную систему 3 Измерьте давление тормозной жидкости, развиваемое главным тормозным цилиндром, и давление тормозной жидкости в приводе тормозов задних колёс (см таблицу) Давление в главном тормозном цилиндре Давление в приводе задних колес 4500 кПа 3100 10000 кПа 4750 4 Если показатели не соответствуют табличным, замените регулятор давления Снятие и установка Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка регулятора давления" Примечание: установка деталей производится в порядке, обратном снятию Снятие и установка регулятора давления 1 тормозная трубка, 2 регулятор давления Передние тормозные механизмы Проверка 1 Проверьте осевое биение тормозного диска а) Закрепите тормозной диск, затянув гайки крепления колеса б) Установите стрелочный индикатор в) Измерьте осевое биение диска на наружной кромке поверхности диска, контактирующей с тормозными колодками Максимальное осевое биение0,05 мм Если осевое биение тормозного диска превышает установленную норму, проточите или замените тормозной диск 2 Измерьте толщину тормозного диска Минимально допустимая толщина20 мм Минимальная толщина после проточки20,8 мм Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск 3 Проверка толщину накладок тормозных колодок а) Поддомкратьте переднюю часть автомобиля б) Снимите колёса в) Проверьте толщины накладок тормозных колодок Минимальная толщина2,0 мм г) Замените тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину Замена тормозных колодок Снимайте детали в порядке их нумерации на сборочном рисунке "Замена тормозных колодок" Примечание: установка производится в порядке, обратном снятию Пример текста из раздела " Кузов (Mazda Verisa) ":

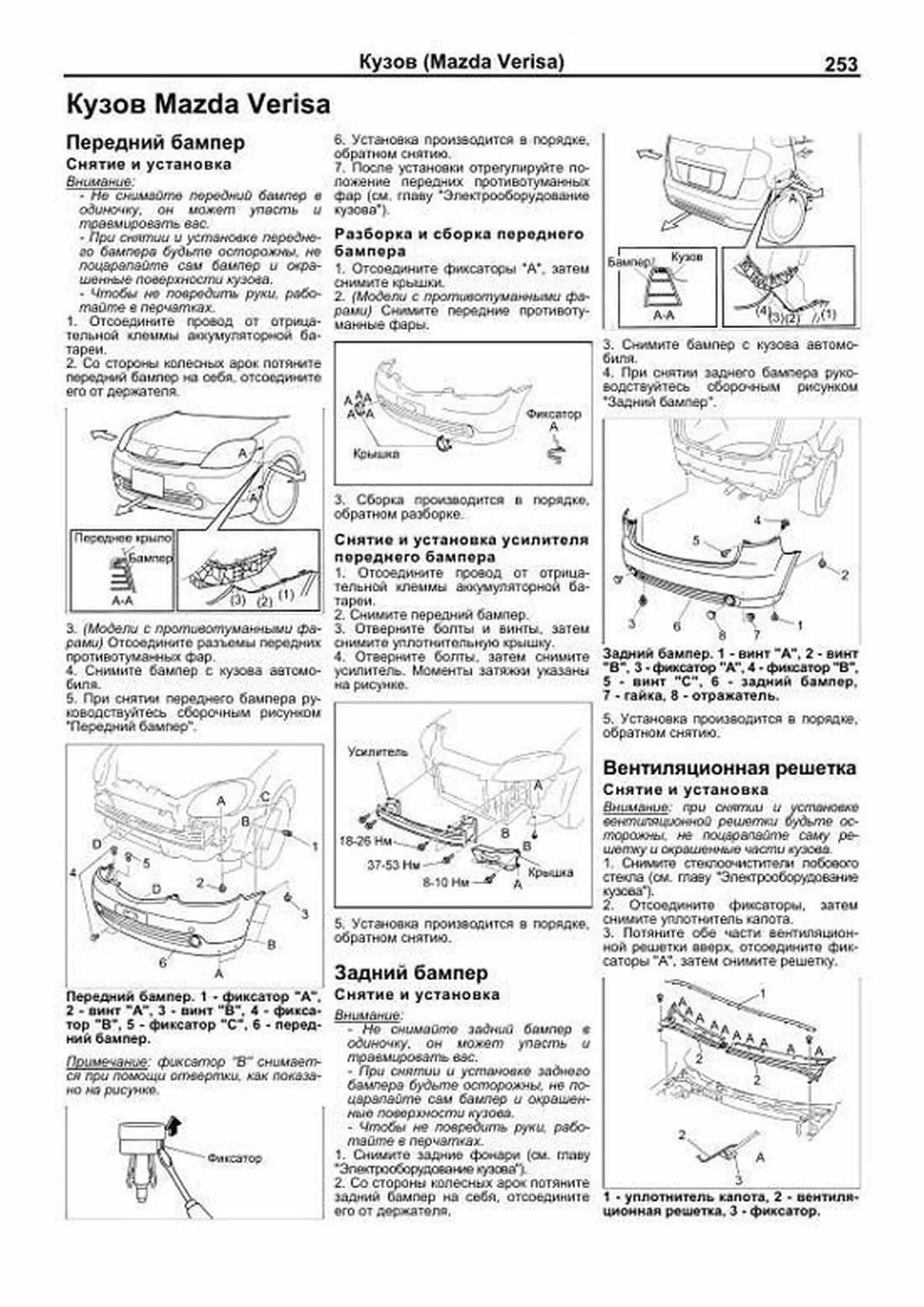

Передний бампер Снятие и установка Внимание: Не снимайте передний бампер в одиночку, он может упасть и травмировать вас При снятии и установке переднего бампера будьте осторожны, не поцарапайте сам бампер и окрашенные поверхности кузова Чтобы не повредить руки, работайте в перчатках 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 Со стороны колесных арок потяните передний бампер на себя, отсоедините его от держателя 3 (Модели с противотуманными фарами) Отсоедините разъемы передних противотуманных фар 4 Снимите бампер с кузова автомобиля 5 При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" Передний бампер 1 фиксатор "А", 2 винт "А", 3 винт "В", 4 фиксатор "В", 5 фиксатор "С", 6 передний бампер Примечание: фиксатор "В" снимается при помощи отвертки, как показано на рисунке 6 Установка производится в порядке, обратном снятию 7 После установки отрегулируйте положение передних противотуманных фар (см главу "Электрооборудование кузова") Разборка и сборка переднего бампера 1 Отсоедините фиксаторы "А", затем снимите крышки 2 (Модели с противотуманными фарами) Снимите передние противотуманные фары 3 Сборка производится в порядке, обратном разборке Снятие и установка усилителя п
