Книга: MAZDA MPV бензин 1999-2002 г.в. - руководство по ремонту и техническому обслуживанию, электросхемы, инструкция по эксплуатации | Легион-Aвтодата
-30%
Книга: MAZDA MPV (б) 1999-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA MPV (б) 1999-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA MPV (б) 1999-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA MPV (б) 1999-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA MPV (б) 1999-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: MAZDA MPV (б) 1999-2002 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
7016953
ISBN
5-88850-262-6
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
408
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
210 x 290 мм
Цветность
Ч/Б
Бензиновые двигатели
2,0; 2,5
В наличии
1 155 ₽
1 650 ₽
Добавить в корзину
В корзину
Красивый, комфортабельный автомобиль от известного японского производителя станет настоящим подарком для истинного ценителя непревзойденной автомобильной техники. Не только современная, надежная и мощная, но и сравнительно демократичная по цене, эта машина готова дать фору десяткам конкурентов, штурмуя даже самые сложные трассы. Конечно, водитель может и должен по праву гордиться своим автотранспортом, особенно если он сам прилагает к его процветанию хотя бы немного усилий – следить за внешним видом, авто, придерживается графика технического обслуживания и не затягивает с ремонтом, если таковой необходим. Новое руководство по ремонту MAZDA MPV поможет автовладельцу не тратить лишних денег и времени на то, чтобы его любимый автомобиль был всегда на ходу, а выглядел, как новый. Такой мануал, безусловно, принесет пользу и персоналу автосервисов и СТО, поскольку, благодаря издательству «Легион-Aвтодата», под одной обложкой удалось собрать исчерпывающие сведения по диагностике и ремонту, а также техническому обслуживанию и эксплуатации этих машин, выпускаемых с 1999 по 2002 годы. Рассмотрены модели, работающие на бензиновых двигателях рабочим объемом 2,0 и 2,5 литра.

Объем предлагаемого руководства позволил включить в него всю самую важную и полную информацию, которой сможет воспользоваться каждый желающий, от мастера до рядового автолюбителя. Книга написана на доступном уровне, имеет логичную структуру содержания и отличается высокой информативностью, но при этом без «воды» и «проходных» глав. Здесь читатель найдет информацию по мерам предосторожности во время проведения прикладных работ с машиной, а также сводные графики и таблицы, например, данные по допустимому уровню износа запчастей и их сопрягаемых размеров и другие важные сведения. Кроме того, руководство по ремонту Мазда МПВ хорошо иллюстрировано, включает в себя сотни качественных рисунков для обеспечения наглядности основного текста. В начале мануала пользователь сможет освоить теоретическую базу для лучшего обращения с машиной, а также использования этих знаний в прикладных процедурах. Так, в мануале приведен подробный обзор конструкции Мазда, включающий описания функций, технических данных, местоположения, приемов управления всеми важнейшими агрегатами, приборами, системами машины. А затем следует полная инструкция по эксплуатации MAZDA MPV, благодаря которой водитель сможет использовать весь рабочий потенциал автомобиля. Конечно же, авторы пособия не обошли вниманием тему технического обслуживания Мазда – в отдельной главе наглядно описаны алгоритмы проведения всех профилактических осмотров и проверок, необходимых для обеспечения безопасности участников дорожного движения. Также представлен график этих работ и требуемые материалы и инструменты.

Но и с непредвиденной поломкой на дороге или в гараже автомобилист сможет справиться своими силами, сэкономив при этом и время и денежные средства, если у него под рукой окажется это пособие. В нем приведены поэтапные, подробные и наглядные описания всех диагностических и ремонтных работ, часть которых можно выполнить с помощью стандартных инструментов. Даже начинающий водитель, проявив инициативу, сможет попробовать свои силы и по всем правилам, эффективно и безопасно, не только установить причину и характер неисправности, но и сделать грамотный ремонт, а также осуществить дополнительные процедуры, такие как сборка-разборка, смазка, настройка всех компонентов автомобиля. В мануале есть также и все электросхемы MAZDA MPV, поэтому работа с электрооборудованием машины не станет для водителя или мастера серьезной загвоздкой. В руководстве описаны различные процедуры, касающиеся двигателя, тормозной системы, рулевого управления, ходовой части, механической или автоматической коробки передач, а также кузова, колес, шин и фар. Если же автомобилю требуется специализированный ремонт в автосервисе, или водитель не имеет достаточного опыта для самостоятельных действий, то это пособие принесет немалую пользу и в автомастерской. Книгу можно предложить мастерам для более быстрой и результативной работы, или обсудить с ними все этапы ремонта и точную стоимость их услуг.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

Может стать замечательным подарком по любому случаю вашим родным и близким, коллегам или друзьям.
Заказать прямо сейчас
Показать Оглавление
Скрыть Оглавление

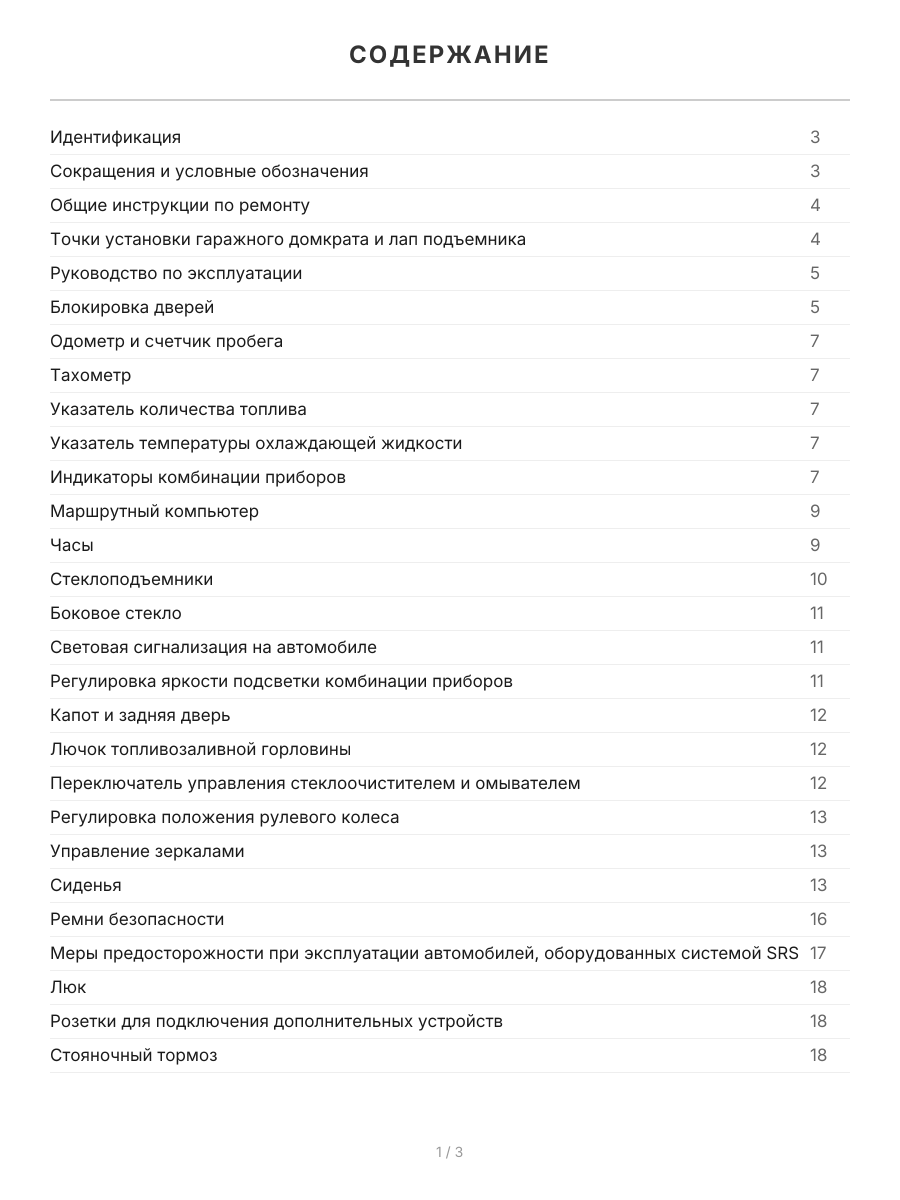

Оглавление
Идентификация 3
Сокращения и условные обозначения 3
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 4

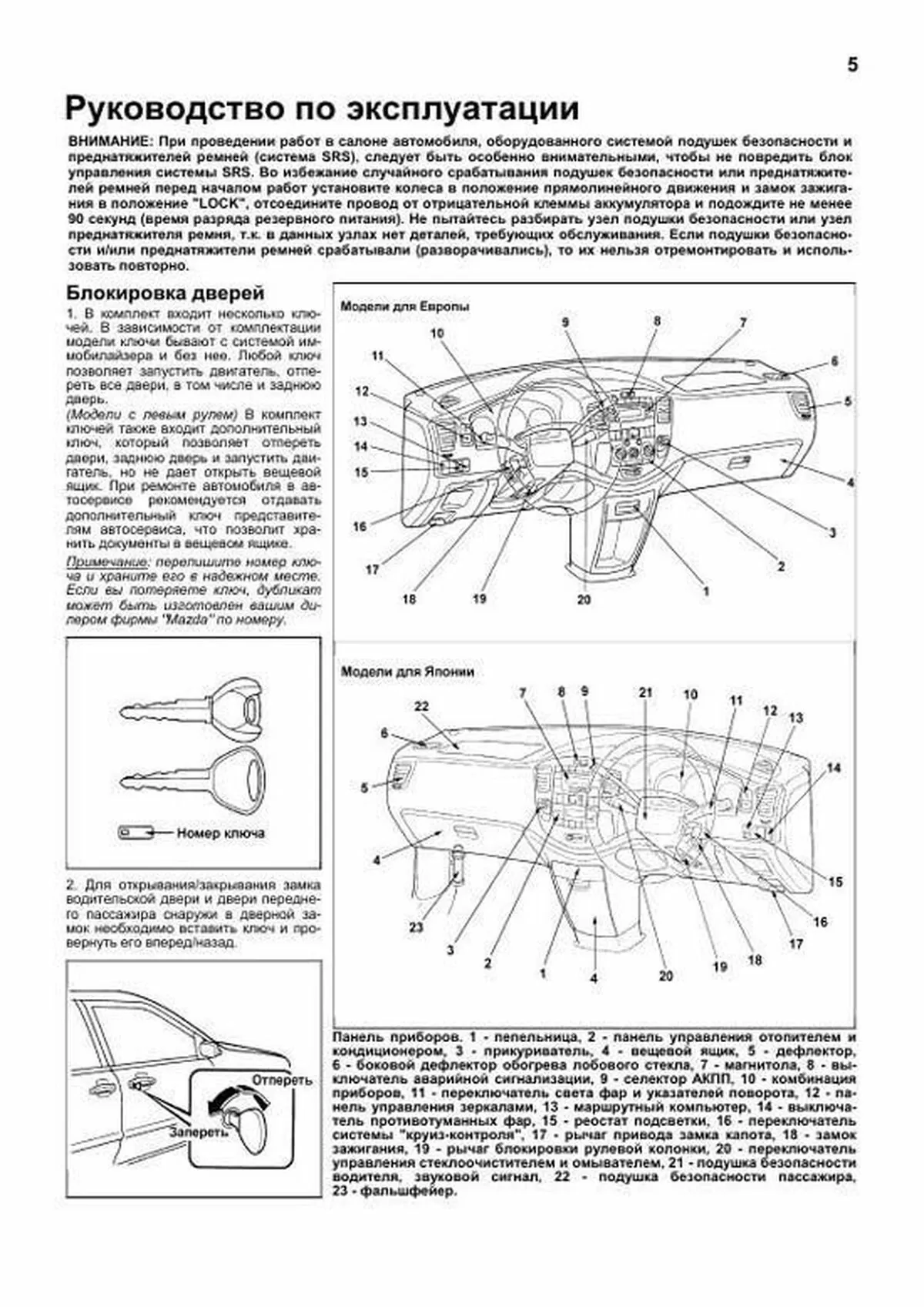

Руководство по эксплуатации 5
Блокировка дверей 5
Одометр и счетчик пробега 7
Тахометр 7
Указатель количества топлива 7
Указатель температуры охлаждающей жидкости 7
Индикаторы комбинации приборов 7
Маршрутный компьютер 9
Часы 9
Стеклоподъемники 10
Боковое стекло 11
Световая сигнализация на автомобиле 11
Регулировка яркости подсветки комбинации приборов 11
Капот и задняя дверь 12
Лючок топливозаливной горловины 12
Переключатель управления стеклоочистителем и омывателем 12
Регулировка положения рулевого колеса 13
Управление зеркалами 13
Сиденья 13
Ремни безопасности 16
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 17
Люк 18
Розетки для подключения дополнительных устройств 18
Стояночный тормоз 18

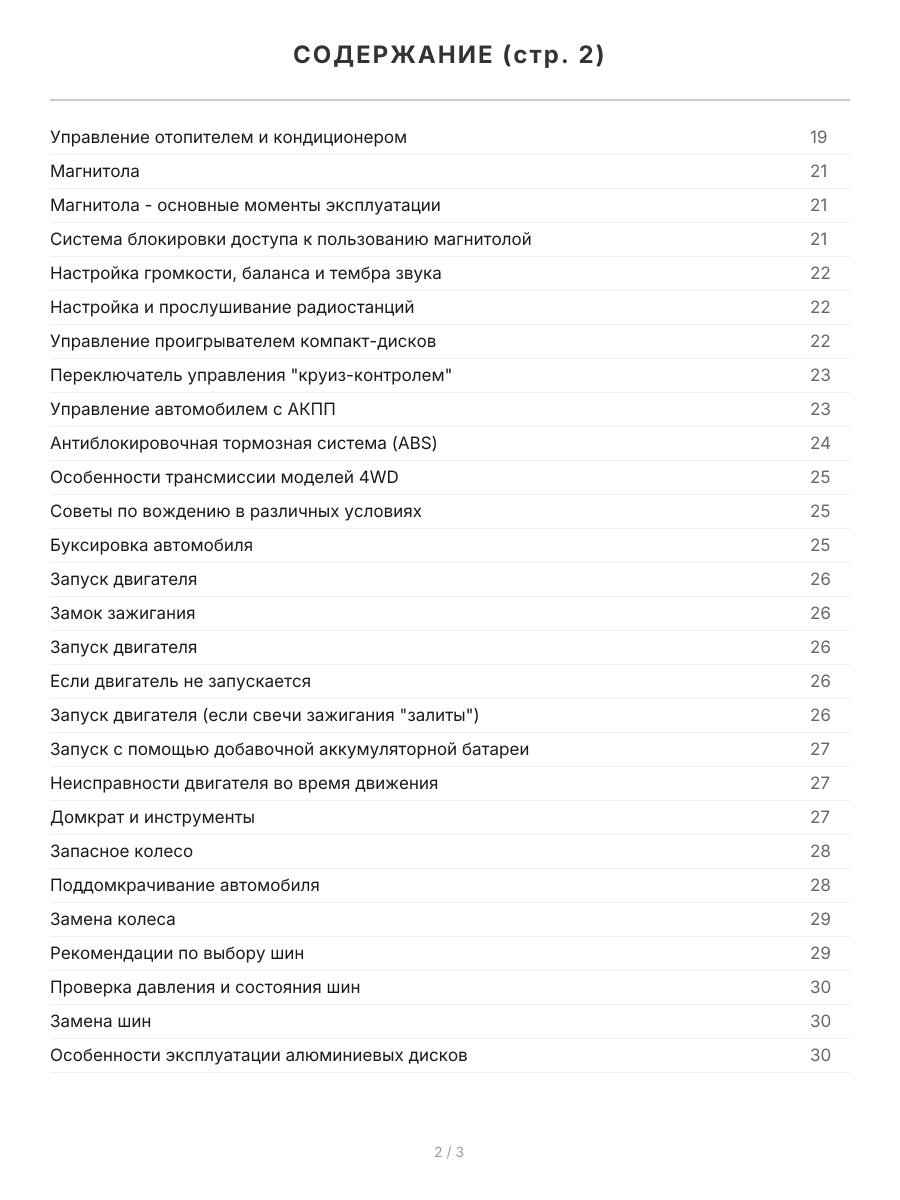

Управление отопителем и кондиционером 19
Магнитола 21
Магнитола - основные моменты эксплуатации 21
Система блокировки доступа к пользованию магнитолой 21
Настройка громкости, баланса и тембра звука 22
Настройка и прослушивание радиостанций 22
Управление проигрывателем компакт-дисков 22
Переключатель управления "круиз-контролем" 23
Управление автомобилем с АКПП 23
Антиблокировочная тормозная система (ABS) 24
Особенности трансмиссии моделей 4WD 25
Советы по вождению в различных условиях 25
Буксировка автомобиля 25
Запуск двигателя 26
Замок зажигания 26
Запуск двигателя 26
Если двигатель не запускается 26
Запуск двигателя (если свечи зажигания "залиты") 26
Запуск с помощью добавочной аккумуляторной батареи 27
Неисправности двигателя во время движения 27
Домкрат и инструменты 27
Запасное колесо 28
Поддомкрачивание автомобиля 28
Замена колеса 29
Рекомендации по выбору шин 29
Проверка давления и состояния шин 30
Замена шин 30
Особенности эксплуатации алюминиевых дисков 30

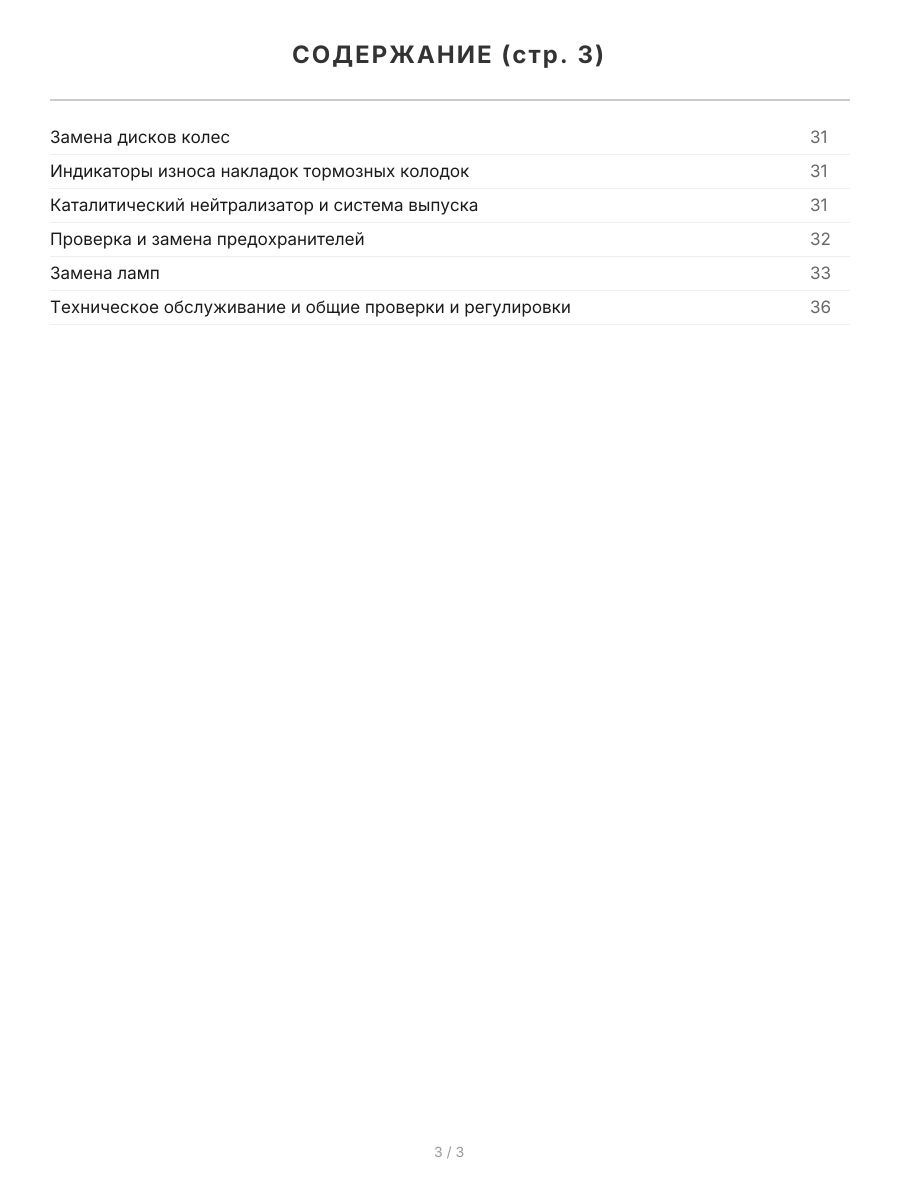

Замена дисков колес 31
Индикаторы износа накладок тормозных колодок 31
Каталитический нейтрализатор и система выпуска 31
Проверка и замена предохранителей 32
Замена ламп 33
Техническое обслуживание и общие проверки и регулировки 36
Интервалы обслуживания 36
Моторное масло и фильтр 37
Меры предосторожности при работе с маслами 37
Проверка уровня моторного масла 37
Выбор моторного масла 37
Замена масляного фильтра 37
Замена моторного масла 37
Охлаждающая жидкость 37
Проверка и замена воздушного фильтра 38
Замена салонного фильтра 38
Снятие и установка топливного фильтра 38
Ремни привода навесных агрегатов (GY) 38
Ремни привода навесных агрегатов (FS) 39
Аккумуляторная батарея 40
Проверка свечей зажигания 40
Проверка угла опережения зажигания 40
Проверка и регулировка частоты вращения холостого хода 41
Проверка системы повышения частоты вращения холостого хода 41
Проверка СО и СН в отработавших газах 42
Проверка давления конца такта сжатия 42
Проверка уровня рабочей жидкости АКПП 42
Замена рабочей жидкости АКПП 43
Проверка уровня масла в раздаточной коробке 43
Проверка уровня и замена масла в МКПП 43
Проверка уровня рабочей жидкости усилителя рулевого управления 44
Прокачка системы усилителя рулевого управления 44
Проверка уровня рабочей жидкости сцепления и тормозной системы 44
Проверка уровня и замена масла в заднем редукторе 44
Двигатель FS - механическая часть 45
Проверка тепловых зазоров в приводе клапанов 45
Регулировка тепловых зазоров в приводе клапанов 45
Ремень привода ГРМ 46
Головка блока цилиндров 48
Блок цилиндров 50
Передний сальник коленчатого вала 50
Задний сальник коленчатого вала 52
Силовой агрегат 52
Двигатель GY механическая часть 55
Цепь привода ГРМ 55
Головка блока цилиндров 60
Гидрокомпенсаторы зазоров в приводе клапанов 62
Блок цилиндров 63
Задний сальник коленчатого вала 65
Силовой агрегат 65
Двигатель - общие процедуры ремонта 67
Головка блока цилиндров 67
Блок цилиндров 71
Разборка, проверка очистка и ремонт 71
Проверка 74
Разборка узла "поршень-шатун" 74
Проверка состояния поршня и шатуна 74
Проверка и ремонт коленчатого вала 76
Сборка узла "поршень - шатун" 76
Сборка 77
Система охлаждения 79
Проверка уровня и замена охлаждающей жидкости 79
Проверка отсутствия утечек охлаждающей жидкости 79
Крышка радиатора 79
Радиатор 80
Термостат 80
Насос охлаждающей жидкости 80
Электродвигатель вентилятора системы охлаждения 81
Реле вентилятора 81
Система смазки 82
Меры предосторожности при работе с маслами 82
Моторное масло и фильтр 82
Проверка давления масла 82
Маслоохладитель 82
Снятие и установка масляного поддона 83
Масляный насос 84
Система впрыска топлива 87
Меры предосторожности при работе с топливной системой 87
Топливный насос 88
Проверка давления, развиваемого насосом 88
Проверка остаточного давления 88
Снятие и установка 89
Разборка и сборка 89
Проверка сопротивления 89
Реле топливного насоса 90
Регулятор давления топлива 90
Форсунки 91
Демпфер пульсаций давления топлива 92
Клапан системы управления частотой вращения холостого хода 93
Система изменения геометрии впускного коллектора (двигатель FS) 93
Система изменения геометрии впускного коллектора (двигатель GY) 93
Педаль акселератора 94
Датчик положения дроссельной заслонки 94
Датчик положения коленчатого вала 95
Датчик положения распределительного вала 95
Датчик детонации 95
Кислородный датчик 95
Резистор с переменным сопротивлением 96
Датчик температуры охлаждающей жидкости 96
Датчик температуры воздуха на впуске 96
Датчик давления рабочей жидкости усилителя рулевого управления 96
Главное реле 96
Выключатель на педали сцепления 96
Выключатель запрещения запуска 97
Топливный бак 97
Блок управления 98
Система диагностирования 98
Описание 98
Вывод диагностических кодов 98
Стирание диагностического кода 98
Диагностические коды неисправностей системы управления (двигатель FS) 99
Диагностические коды неисправностей системы управления (двигатель GY) 102
Выводы электронного блока управления 107
Проверка с помощью осциллографа 116
Система снижения токсичности 119
Система рециркуляции отработавших газов 119
Система улавливания паров топлива 119
Проверка аккумулятора паров топлива 120
Система впуска воздуха и выпуска ОГ 121
Система впуска воздуха 121
Система выпуска ОГ 123
Электрооборудование двигателя 125
Генератор 125
Катушки зажигания 126
Стартер 127
Сцепление 128
Проверка уровня рабочей жидкости сцепления 128
Прокачка гидропривода выключения сцепления 128
Педаль сцепления 128
Главный цилиндр привода выключения сцепления 128
Рабочий цилиндр привода выключения сцепления 129
Сцепление 129
Механическая коробка передач 132
Проверка уровня и замена масла в МКПП 132
Механизм выбора и переключения передач 132
Замена сальника приводного вала 132
Снятие и установка 132
Автоматическая коробка передач 135
Диагностика 135
Проверка механических систем КПП 137
Предварительные проверки 137
Гидравлический тест 137
Тест на полностью заторможенном автомобиле (stall test) 138
Проверка времени включения передачи 139
Дорожный тест 140
Проверка уровня рабочей жидкости АКПП 142
Замена рабочей жидкости АКПП 142
Элементы электрической части системы управления 142
Блок управления двигателем и АКПП 146
Блок клапанов 146
Охладитель рабочей жидкости АКПП 147
Пластина привода гидротрансформатора 147
Механизм переключения передач 148
Проверка блокировки селектора 148
Проверка рычага разблокировки селектора 148
Проверка блокировки ключа в замке зажигания 148
Проверка электромагнитного клапана блокировки ключа в замке зажигания 148
Резистор блокировки ключа в замке зажигания 148
Проверка выключателя по положению "P" 149
Проверка электромагнитного клапана блокировки селектора 149
Реле блокировки селектора 149
Проверка селектора 149
Регулировка троса управления АКПП 149
Снятие и установка селектора 150
Коробка передач 151
Раздаточная коробка 155
Карданный вал 156
Проверка на автомобиле 156
Снятие и установка 156
Разборка и сборка 156
Проверка 158
Задний редуктор 159
Замена бокового сальника редуктора 159
Замена переднего сальника редуктора 159
Снятие и установка 159
Система RBC 159
Датчик температуры масла в заднем редукторе 161
Выключатель системы RBC 161
Проверка электромагнитной муфты системы RBC 161
Блок управления системы RBC 161
Муфта подключения заднего моста 163
Приводные валы 164
Передний промежуточный вал 164
Передние приводные валы 165
Задние приводные валы 170
Подвеска 173
Предварительные проверки 173
Проверка и регулировка углов установки передних колёс 173
Проверка углов установки задних колёс 174
Ступица переднего колеса 174

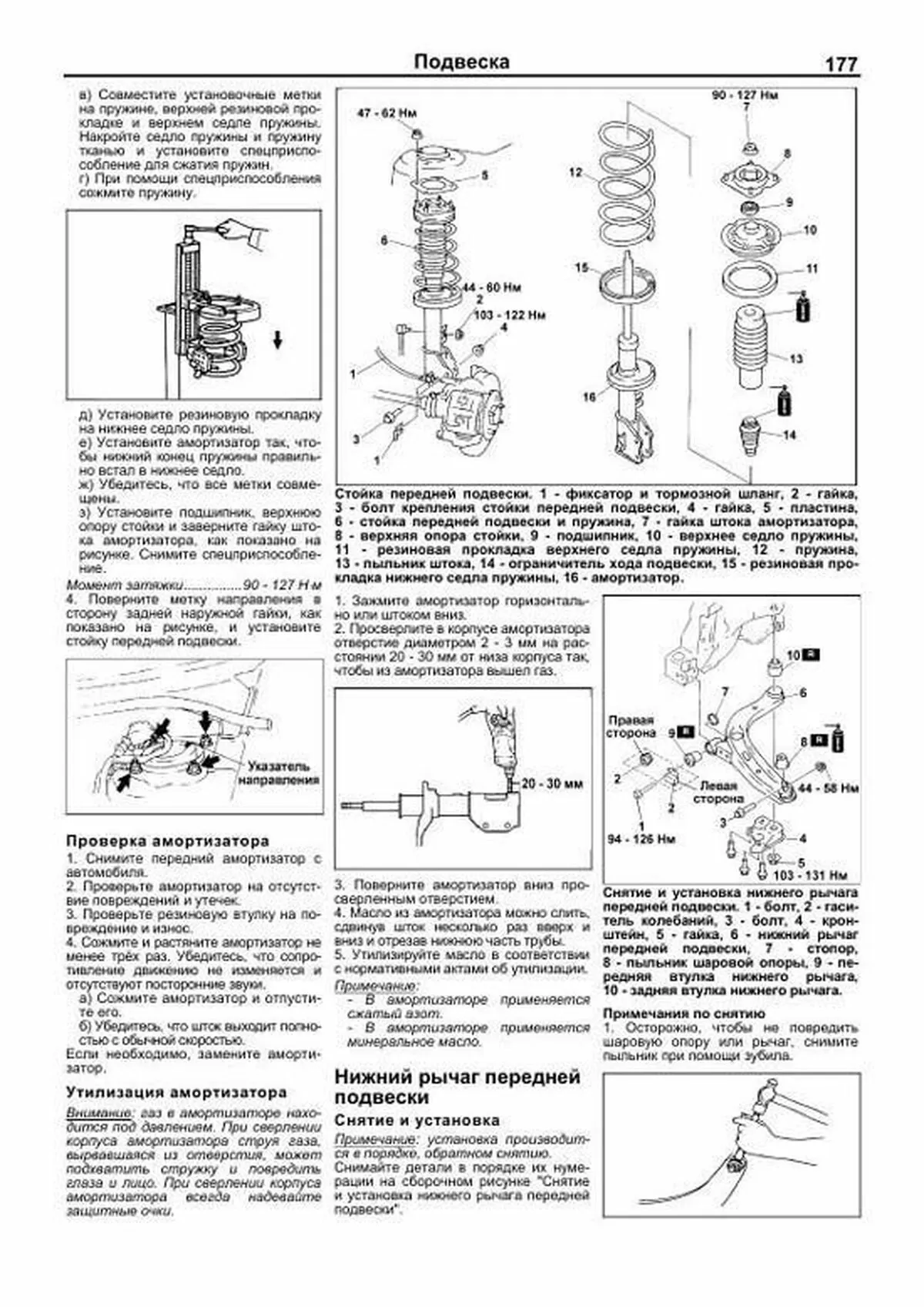

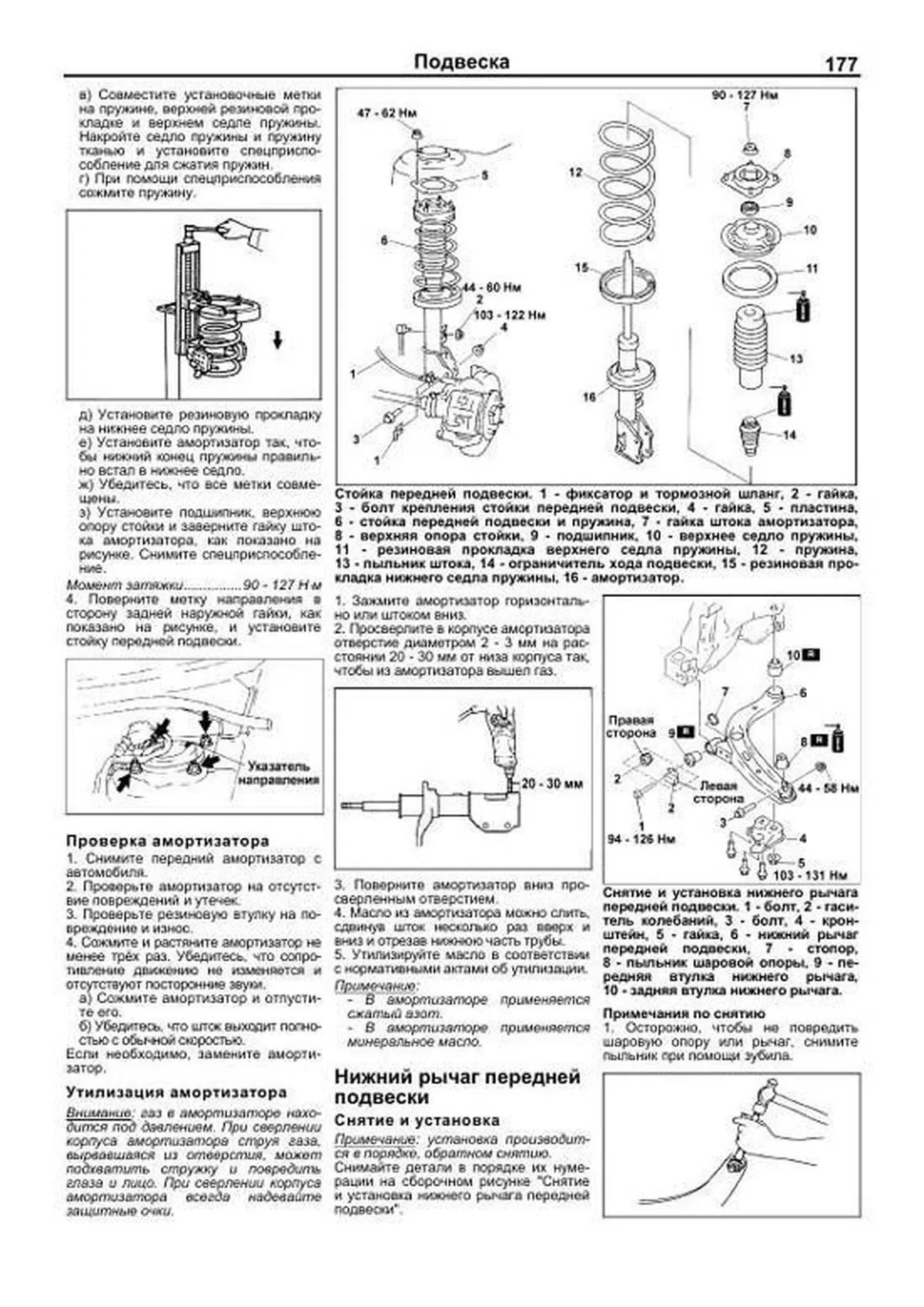

Стойка передней подвески 176
Нижний рычаг передней подвески 177
Стабилизатор поперечной устойчивости передней подвески 178
Поперечная балка 179
Балка передней подвески 179
Ступица заднего колеса 179
Задний амортизатор 181
Балка задней подвески 181
Рулевое управление 184
Проверка на автомобиле 184
Проверка люфта рулевого колеса 184
Проверка усилия на рулевом колесе 184
Проверка уровня рабочей жидкости 184
Прокачка системы гидроусилителя рулевого управления 184
Проверка отсутствия утечек рабочей жидкости 184
Проверка давления рабочей жидкости 184
Рулевая колонка 185

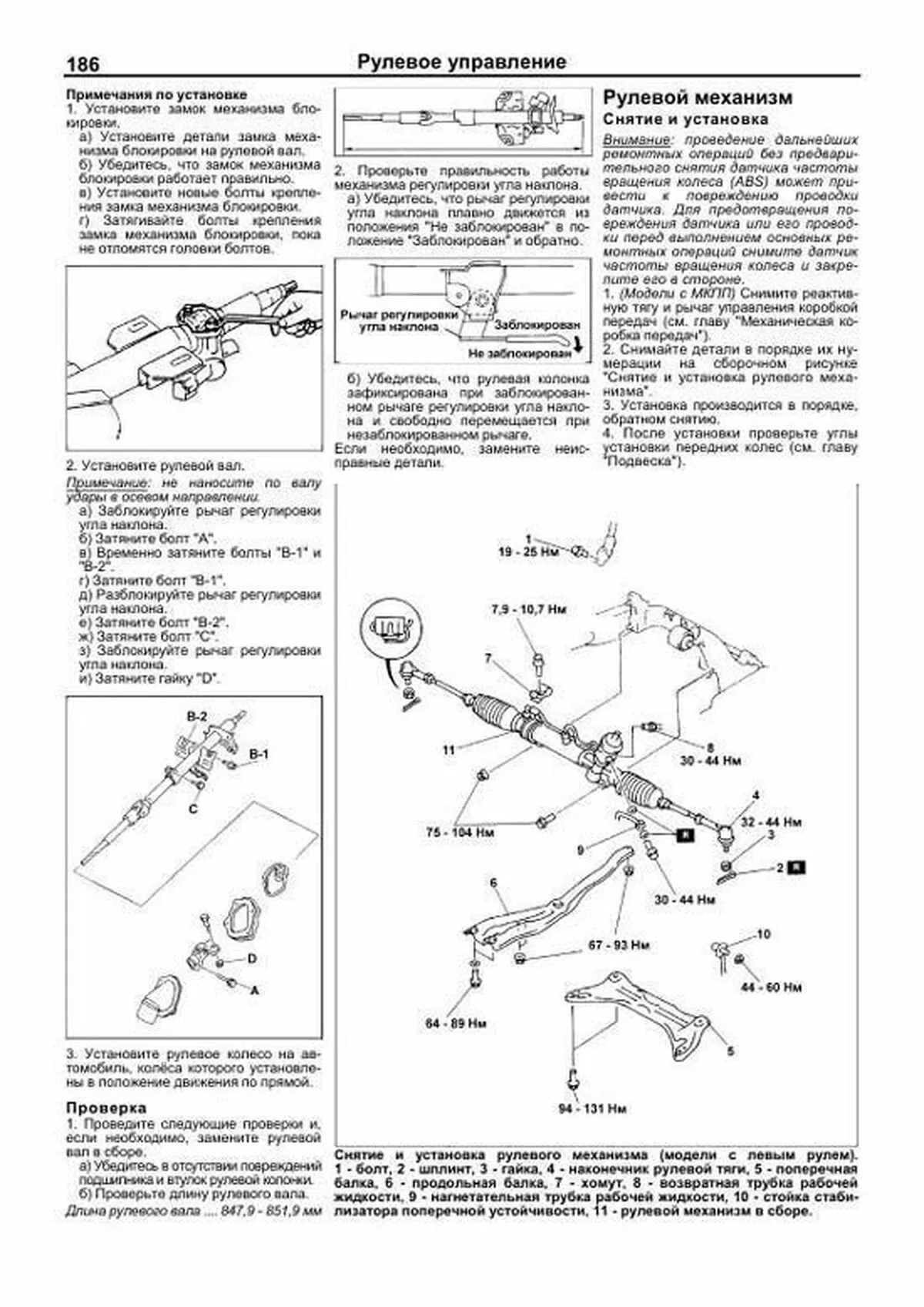

Рулевой механизм 186
Насос усилителя рулевого управления 188
Тормозная система 191
Прокачка тормозной системы 191
Проверка вакуумного шланга 191
Педаль тормоза 191
Главный тормозной цилиндр 192
Вакуумный усилитель тормозов 193

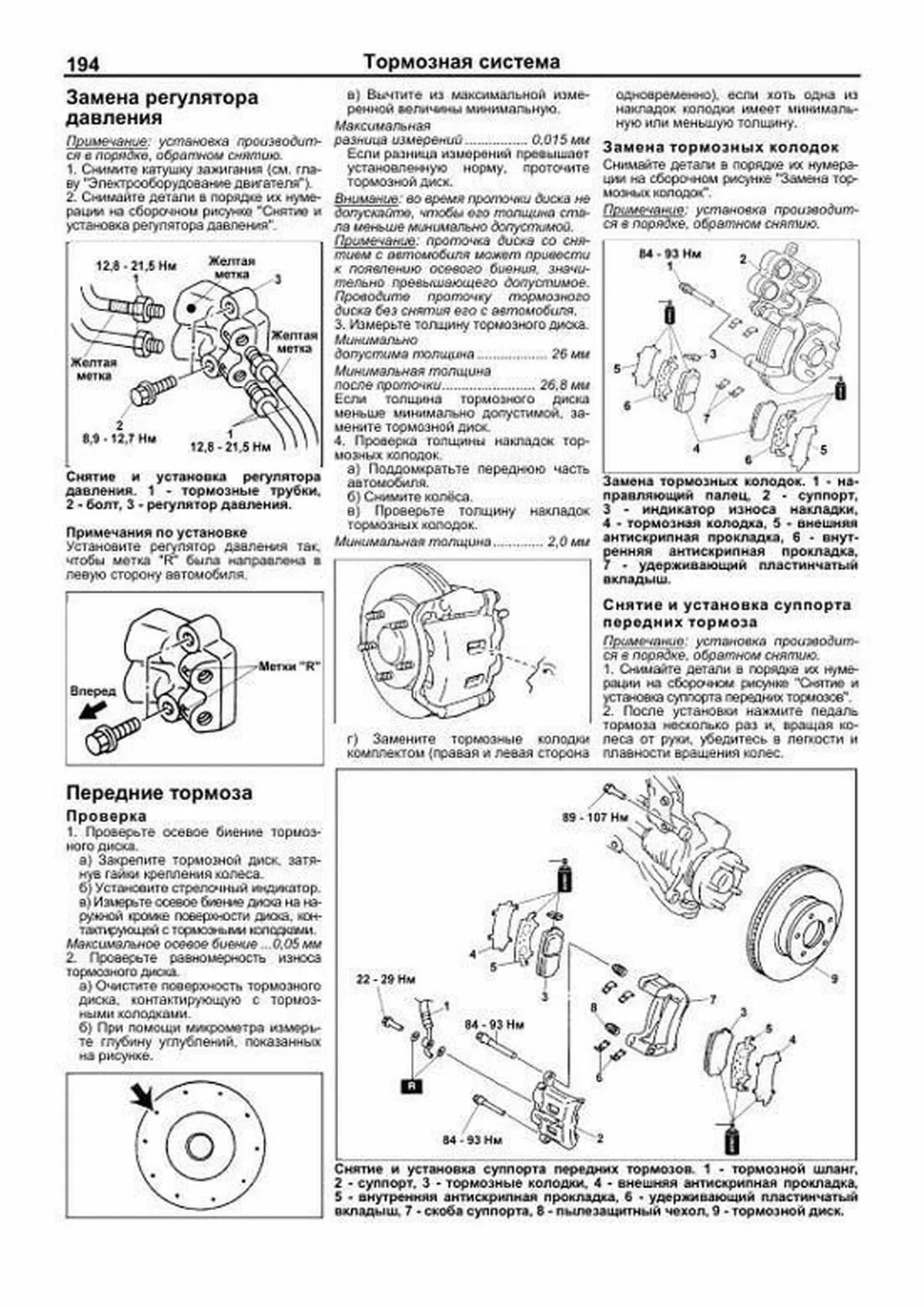

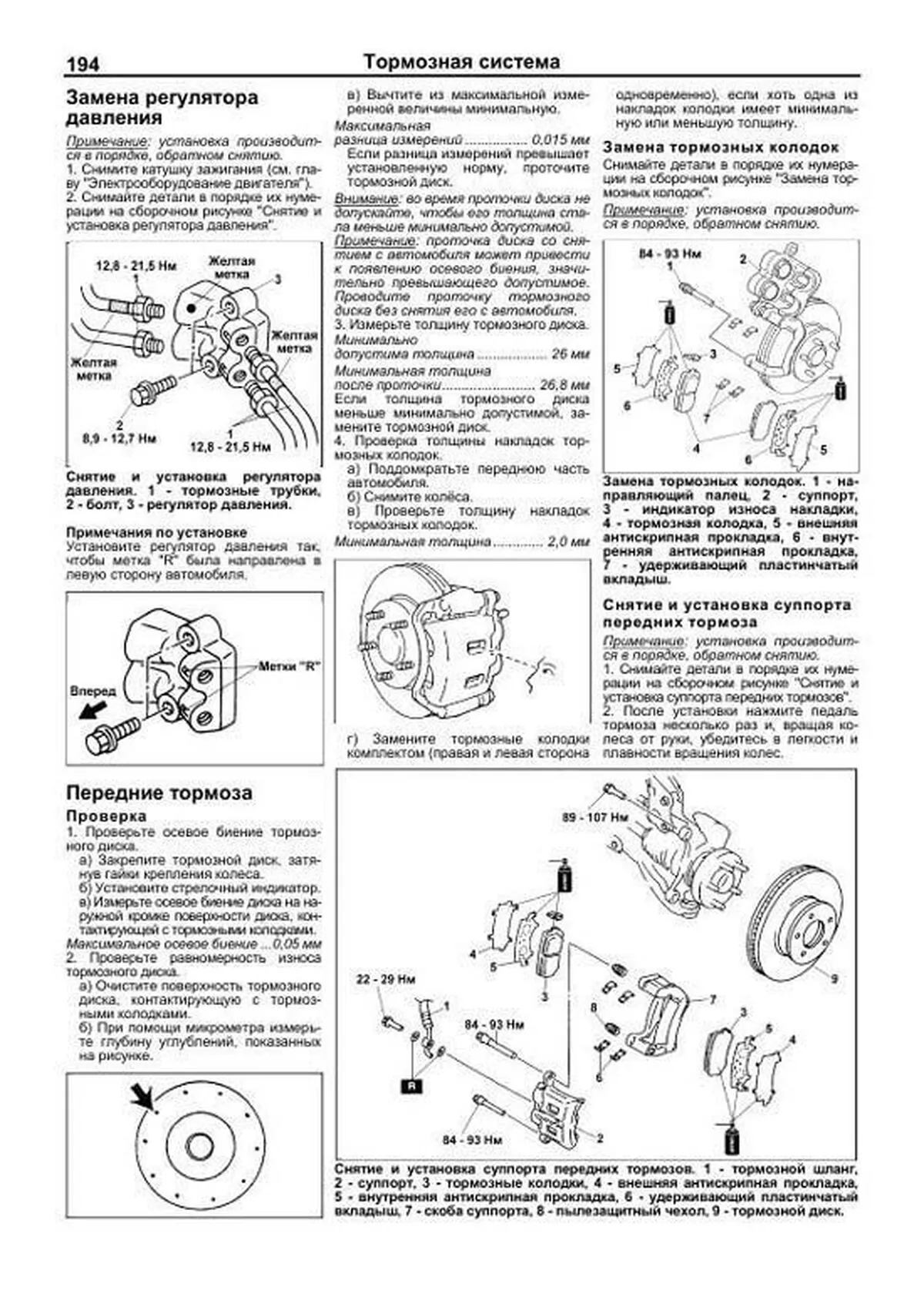

Замена регулятора давления 194
Передние тормоза 194
Задние тормоза 195
Стояночный тормоз 197
Антиблокировочная система тормозов (ABS) 198
Описание системы диагностики 198
Общие проверки 198
Предварительные проверки 198
Считывание кодов неисправностей 198
Сброс кодов неисправностей 198
Проверка модулятора давления с блоком управления системы ABS 201
Снятие и установка модулятора давления с блоком управления системы ABS 203
Датчики частоты вращения передних колес 203
Датчики частоты вращения задних колес 204
Датчик замедления 204
Кузов 205
Передний бампер 205
Задний бампер 205
Вентиляционная решетка 205
Капот 205
Переднее крыло 206
Передняя дверь 206
Сдвижная дверь 208
Задняя дверь 210
Лючок топливозаливной горловины 210
Боковое зеркало заднего вида 211
Лобовое стекло 211
Стекло задней двери 213
Боковое заднее стекло 214
Люк 214
Панель приборов 215
Внутренняя отделка салона 217
Отделка крыши 220
Отделка пола 221
Ремни безопасности 221
Кондиционер, отопление и вентиляция 225
Меры безопасности при работе с хладагентом 225
Вакуумирование зарядка и проверка системы 225
Установка блока манометров 225
Зарядка системы 225
Дозаправка 226
Проверка количества хладагента 226
Проверка давления хладагента 226
Проверка эффективности системы циркуляции хладагента 226
Линии охлаждения 227
Блок вентилятора отопителя 228
Блок переднего кондиционера 228
Испаритель переднего кондиционера 230
Радиатор переднего отопителя 230
Тяга переключения режимов вентиляции 231
Блок заднего кондиционера 231
Испаритель заднего кондиционера 231
Радиатор заднего отопителя 231
Компрессор 232
Конденсатор кондиционера 232
Воздуховоды заднего отопителя 232
Воздуховоды заднего кондиционера 233
Электродвигатель вентилятора переднего отопителя 233
Электродвигатель вентилятора заднего отопителя 233
Резистор вентилятора переднего отопителя 233
Резистор вентилятора заднего отопителя 233
Электромагнитная муфта компрессора 234
Выключатель по давлению 234
Датчик температуры воздуха за испарителем 234
Датчик температуры наружного воздуха 235
Датчик температуры воздуха в салоне 235
Датчик температуры охлаждающей жидкости 235
Датчик солнечного света 235
Привод переключения забора воздуха 236
Привод смешивания воздушных потоков 236
Привод изменения направления воздушных потоков 237
Реле кондиционера 237
Реле вентилятора переднего отопителя 237
Реле вентилятора заднего отопителя 238
Усилитель переднего кондиционера 238
Блок управления задним отопителем 239
Главный переключатель управления вентилятором заднего отопителя 240
Диагностика системы кондиционирования 240
Система пассивной безопасности (SRS) 243
Меры предосторожности при эксплуатации и проведении ремонтных работ 243
Подушки безопасности 243
Снятие и установка блока управления системой пассивной безопасности 245
Снятие и установка преднатяжителей ремней безопасности 245
Спиральный провод 245
Авторизация компонентов системы пассивной безопасности 246
Диагностика системы пассивной безопасности 246
Электрооборудование кузова 250
Предохранители 250
Замок зажигания 250
Прикуриватель и разъем для подключения дополнительного оборудования 250
Система внешнего освещения 251
Комбинированный переключатель 252
Выключатель аварийной сигнализации 254
Выключатель противотуманных фар и фонарей 254
Переключатель корректора фар 254
Выключатель фонаря заднего хода 254
Реле-прерыватель указателей поворота 255
Блок управления фарами 255
Реле габаритов 255
Реле фар 255
Реле противотуманных фар 257
Реле противотуманных фонарей 257
Система внутреннего освещения 257
Стеклоочистители и стеклоомыватели 260
Комбинация приборов 264
Противоугонная система 267
Иммобилайзер 270
Электрические стеклоподъемники 274
Центральный замок 277
Система доводки двери 281
Электропривод люка 282
Система регулировки положения наружных зеркал 283
Обогреватель заднего стекла 285
Обогреватели сидений 285
Аудиосистема 286
Система поддержания скорости (круиз-контроль) 288
Схемы электрооборудования 294
Обозначения, применяемые на схемах электрооборудования 294
Расположение разъемов 294
Расположение проводов 294
Коды цветов проводов 294
Схемы электрооборудования 295
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Блокировка дверей 1 В комплект входит несколько ключей В зависимости от комплектации модели ключи бывают с системой иммобилайзера и без нее Любой ключ позволяет запустить двигатель, отпереть все двери, в том числе и заднюю дверь (Модели с левым рулем) В комплект ключей также входит дополнительный ключ, который позволяет отпереть двери, заднюю дверь и запустить двигатель, но не дает открыть вещевой ящик При ремонте автомобиля в автосервисе рекомендуется отдавать дополнительный ключ представителям автосервиса, что позволит хранить документы в вещевом ящике Примечание: перепишите номер ключа и храните его в надежном месте Если вы потеряете ключ, дубликат может быть изготовлен вашим дилером фирмы "Mazda" по номеру 2 Для открывания/закрывания замка водительской двери и двери переднего пассажира снаружи в дверной замок необходимо вставить ключ и провернуть его вперед/назад ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания) Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, тк в данных узлах нет деталей, требующих обслуживания Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно Руководство по эксплуатации Панель приборов 1 пепельница, 2 панель управления отопителем и кондиционером, 3 прикуриватель, 4 вещевой ящик, 5 дефлектор, 6 боковой дефлектор обогрева лобового стекла, 7 магнитола, 8 выключатель аварийной сигнализации, 9 селектор АКПП, 10 комбинация приборов, 11 переключатель света фар и указателей поворота, 12 панель управления зеркалами, 13 маршрутный компьютер, 14 выключатель противотуманных фар, 15 реостат подсветки, 16 переключатель системы "круиз-контроля", 17 рычаг привода замка капота, 18 замок зажигания, 19 рычаг блокировки рулевой колонки, 20 переключатель управления стеклоочистителем и омывателем, 21 подушка безопасности водителя, звуковой сигнал, 22 подушка безопасности пассажира, 23 фальшфейер Пример текста из раздела " Подвеска ":
в) Совместите установочные метки на пружине, верхней резиновой прокладке и верхнем седле пружины Накройте седло пружины и пружину тканью и установите спецприспособление для сжатия пружин г) При помощи спецприспособления сожмите пружину д) Установите резиновую прокладку на нижнее седло пружины е) Установите амортизатор так, чтобы нижний конец пружины правильно встал в нижнее седло ж) Убедитесь, что все метки совмещены з) Установите подшипник, верхнюю опору стойки и заверните гайку штока амортизатора, как показано на рисунке Снимите спецприспособление Момент затяжки90 127 Н?м 4 Поверните метку направления в сторону задней наружной гайки, как показано на рисунке, и установите стойку передней подвески Проверка амортизатора 1 Снимите передний амортизатор с автомобиля 2 Проверьте амортизатор на отсутствие повреждений и утечек 3 Проверьте резиновую втулку на повреждение и износ 4 Сожмите и растяните амортизатор не менее трёх раз Убедитесь, что сопротивление движению не изменяется и отсутствуют посторонние звуки а) Сожмите амортизатор и отпустите его б) Убедитесь, что шток выходит полностью с обычной скоростью Если необходимо, замените амортизатор Утилизация амортизатора Внимание: газ в амортизаторе находится под давлением При сверлении корпуса амортизатора струя газа, вырвавшаяся из отверстия, может подхватить стружку и повредить глаза и лицо При сверлении корпуса амортизатора всегда надевайте защитные очки 1 Зажмите амортизатор горизонтально или штоком вниз 2 Просверлите в корпусе амортизатора отверстие диаметром 2 3 мм на расстоянии 20 30 мм от низа корпуса так, чтобы из амортизатора вышел газ 3 Поверните амортизатор вниз просверленным отверстием 4 Масло из амортизатора можно слить, сдвинув шток несколько раз вверх и вниз и отрезав нижнюю часть трубы 5 Утилизируйте масло в соответствии с нормативными актами об утилизации Примечание: В амортизаторе применяется сжатый азот В амортизаторе применяется минеральное масло Нижний рычаг передней подвески Снятие и установка Примечание: установка производится в порядке, обратном снятию Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка нижнего рычага передней подвески" Снятие и установка нижнего рычага передней подвески 1 болт, 2 гаситель колебаний, 3 болт, 4 кронштейн, 5 гайка, 6 нижний рычаг передней подвески, 7 стопор, 8 пыльник шаровой опоры, 9 передняя втулка нижнего рычага, 10 задняя втулка нижнего рычага Примечания по снятию 1 Осторожно, чтобы не повредить шаровую опору или рычаг, снимите пыльник при помощи зубила Стойка передней подвески 1 фиксатор и тормозной шланг, 2 гайка, 3 болт крепления стойки передней подвески, 4 гайка, 5 пластина, 6 стойка передней подвески и пружина, 7 гайка штока амортизатора, 8 верхняя опора стойки, 9 подшипник, 10 верхнее седло пружины, 11 резиновая прокладка верхнего седла пружины, 12 пружина, 13 пыльник штока, 14 ограничитель хода подвески, 15 резиновая прокладка нижнего седла пружины, 16 амортизатор Пример текста из раздела " Рулевое управление ":
Примечания по установке 1 Установите замок механизма блокировки а) Установите детали замка механизма блокировки на рулевой вал б) Убедитесь, что замок механизма блокировки работает правильно в) Установите новые болты крепления замка механизма блокировки г) Затягивайте болты крепления замка механизма блокировки, пока не отломятся головки болтов 2 Установите рулевой вал Примечание: не наносите по валу удары в осевом направлении а) Заблокируйте рычаг регулировки угла наклона б) Затяните болт "A" в) Временно затяните болты "B-1" и "B-2" г) Затяните болт "B-1" д) Разблокируйте рычаг регулировки угла наклона е) Затяните болт "B-2" ж) Затяните болт "C" з) Заблокируйте рычаг регулировки угла наклона и) Затяните гайку "D" 3 Установите рулевое колесо на автомобиль, колёса которого установлены в положение движения по прямой Проверка 1 Проведите следующие проверки и, если необходимо, замените рулевой вал в сборе а) Убедитесь в отсутствии повреждений подшипника и втулок рулевой колонки б) Проверьте длину рулевого вала Длина рулевого вала847,9 851,9 мм 2 Проверьте правильность работы механизма регулировки угла наклона а) Убедитесь, что рычаг регулировки угла наклона плавно движется из положения "Не заблокирован" в положение "Заблокирован" и обратно б) Убедитесь, что рулевая колонка зафиксирована при заблокированном рычаге регулировки угла наклона и свободно перемещается при незаблокированном рычаге Если необходимо, замените неисправные детали Рулевой механизм Снятие и установка Внимание: проведение дальнейших ремонтных операций без предварительного снятия датчика частоты вращения колеса (ABS) может привести к повреждению проводки датчика Для предотвращения повреждения датчика или его проводки перед выполнением основных ремонтных операций снимите датчик частоты вращения колеса и закрепите его в стороне 1 (Модели с МКПП) Снимите реактивную тягу и рычаг управления коробкой передач (см главу "Механическая коробка передач") 2 Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка рулевого механизма" 3 Установка производится в порядке, обратном снятию 4 После установки проверьте углы установки передних колес (см главу "Подвеска") Снятие и установка рулевого механизма (модели с левым рулем) 1 болт, 2 шплинт, 3 гайка, 4 наконечник рулевой тяги, 5 поперечная балка, 6 продольная балка, 7 хомут, 8 возвратная трубка рабочей жидкости, 9 нагнетательная трубка рабочей жидкости, 10 стойка стабилизатора поперечной устойчивости, 11 рулевой механизм в сборе Пример текста из раздела " Тормозная система ":
Замена регулятора давления Примечание: установка производится в порядке, обратном снятию 1 Снимите катушку зажигания (см главу "Электрооборудование двигателя") 2 Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка регулятора давления" Снятие и установка регулятора давления 1 тормозные трубки, 2 болт, 3 регулятор давления Примечания по установке Установите регулятор давления так, чтобы метка "R" была направлена в левую сторону автомобиля Передние тормоза Проверка 1 Проверьте осевое биение тормозного диска а) Закрепите тормозной диск, затянув гайки крепления колеса б) Установите стрелочный индикатор в) Измерьте осевое биение диска на наружной кромке поверхности диска, контактирующей с тормозными колодками Максимальное осевое биение0,05 мм 2 Проверьте равномерность износа тормозного диска а) Очистите поверхность тормозного диска, контактирующую с тормозными колодками б) При помощи микрометра измерьте глубину углублений, показанных на рисунке в) Вычтите из максимальной измеренной величины минимальную Максимальная разница измерений 0,015 мм Если разница измерений превышает установленную норму, проточите тормозной диск Внимание: во время проточки диска не допускайте, чтобы его толщина стала меньше минимально допустимой Примечание: проточка диска со снятием с автомобиля может привести к появлению осевого биения, значительно превышающего допустимое Проводите проточку тормозного диска без снятия его с автомобиля 3 Измерьте толщину тормозного диска Минимально допустима толщина26 мм Минимальная толщина после проточки 26,8 мм Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск 4 Проверка толщины накладок тормозных колодок а) Поддомкратьте переднюю часть автомобиля б) Снимите колёса в) Проверьте толщину накладок тормозных колодок Минимальная толщина2,0 мм г) Замените тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину Замена тормозных колодок Снимайте детали в порядке их нумерации на сборочном рисунке "Замена тормозных колодок" Примечание: установка производится в порядке, обратном снятию Замена тормозных колодок 1 направляющий палец, 2 суппорт, 3 индикатор износа накладки, 4 тормозная колодка, 5 внешняя антискрипная прокладка, 6 внутренняя антискрипная прокладка, 7 удерживающий пластинчатый вкладыш Снятие и установка суппорта передних тормоза Примечание: установка производится в порядке, обратном снятию 1 Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка суппорта передних тормозов" 2 После установки нажмите педаль тормоза несколько раз и, вращая колеса от руки, убедитесь в легкости и плавности вращения колес Снятие и установка суппорта передних тормозов 1 тормозной шланг, 2 суппорт, 3 тормозные колодки, 4 внешняя антискрипная прокладка, 5 внутренняя антискрипная прокладка, 6 удерживающий пластинчатый вкладыш, 7 скоба суппорта, 8 пылезащитный чехол, 9 тормозной диск Пример текста из раздела " Кузов ":

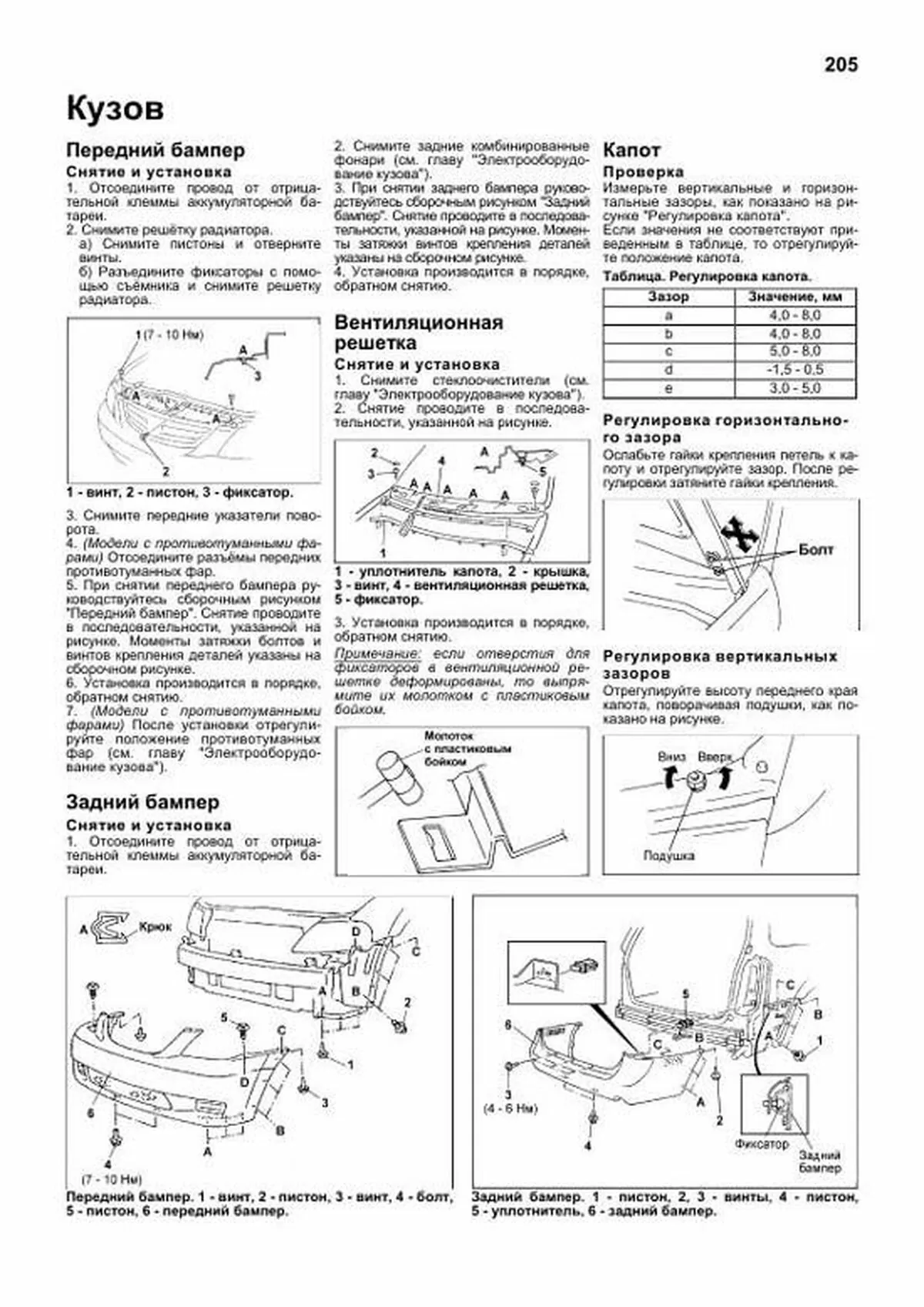

Передний бампер Снятие и установка 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 Снимите решётку радиатора а) Снимите пистоны и отверните винты б) Разъедините фиксаторы с помощью съёмника и снимите решетку радиатора 1 винт, 2 пистон, 3 фиксатор 3 Снимите передние указатели поворота 4 (Модели с противотуманными фарами) Отсоедините разъёмы передних противотуманных фар 5 При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" Снятие проводите в последовательности, указанной на рисунке Моменты затяжки болтов и винтов крепления деталей указаны на сборочном рисунке 6 Установка производится в порядке, обратном снятию 7 (Модели с противотуманными фарами) После установки отрегулируйте положение противотуманных фар (см главу "Электрооборудование кузова") Задний бампер Снятие и установка 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 Снимите задние комбинированные фонари (см главу "Электрооборудование кузова") 3 При снятии заднего бампера руководствуйтесь сборочным рисунком "Задний бампер" Снятие проводите в последовательности, указанной на рисунке Моменты затяжки винтов крепления деталей указаны на сборочном рисунке 4 Установка производится в порядке, обратном снятию Вентиляционная решетка Снятие и установка 1 Снимите стеклоочистители (см главу "Электрооборудование кузова") 2 Снятие проводите в последовательности, указанной на рисунке 1 уплотнитель капота, 2 крышка, 3 винт, 4 вентиляционная решетка, 5 фиксатор 3 Установка производится в порядке, обратном снятию Примечание: если отверстия для фиксаторов в вентиляционной решетке деформированы, то выпрямите их молотком с пластиковым бойком Капот Проверка Измерьте вертикальные и горизонтальные зазоры, как показано на рисунке "Регулировка капота" Если значения не соответствуют приведенным в таблице, то отрегулируйте положение капота Таблица Регулировка капота Зазор Значение, мм a 4,0 8,0 b 4,0 8,0 c 5,0 8,0 d -1,5 0,5 e 3,0 5,0 Регулировка горизонтального зазора Ослабьте гайки крепления петель к капоту и отрегулируйте зазор После регулировки затяните гайки крепления Регулировка вертикальных зазоров Отрегулируйте высоту переднего края капота, поворачивая подушки, как показано на рисунке Кузов Задний бампер 1 пистон, 2, 3 винты, 4 пистон, 5 уплотнитель, 6 задний бампер Передний бампер 1 винт, 2 пистон, 3 винт, 4 болт,
